Type product	Gasgestookte cv-ketel
Merk	Ferroli
Model	EnergyTop B160
Toepassing	Verwarming en warm water
Energiebron	Aardgas
Nominaal vermogen (kW)	24 kW (typisch voor deze serie)
Efficiëntieklasse	HR-klasse (hoog rendement)
Afmetingen (H x B x D)	700 x 400 x 300 mm (schatting)
Gewicht	30 kg (schatting)
Elektrische voeding	230 V / 50 Hz
Maximale werkdruk	3 bar
Waterinhoud	1,5 liter
Ontluchting	Automatische ontluchter
Veiligheid	Veiligheidsklep, NTC-sensor, ionisatiebewaking
Regeling	Modulerende brander, elektronische regeling
Pomp	Geïntegreerde circulatiepomp
Expansievat	Ingebouwd expansievat (8 liter)
Onderhoud	Jaarlijkse controle door erkend installateur
Vulwater	Gebruik leidingwater; vul via vulkraan (zie handleiding)
Reserveonderdelen	Beschikbaar via Ferroli-dealer of online
Garantie	2 jaar (uitbreidbaar)

Veelgestelde vragen - EnergyTop B160 FERROLI

Hoe vul ik de cv-installatie bij met de EnergyTop B160?

Zet de thermostaat laag en laat de ketel afkoelen. Sluit de vulslang aan op de vulkraan (nr. 1) en de koudwaterkraan (nr. 2). Draai beide kranen open tot de druk 2 bar bereikt. Sluit daarna de kranen en verwijder de slang. Ontlucht indien nodig de hoogste radiatoren.

Waar vind ik de vulkraan?

De vulkraan kan zich onder de ketel, in een radiator in de badkamer of bijkeuken, of op een willekeurige plaats in de leiding bevinden.

Waarom moet de ketel afkoelen voor het bijvullen?

Bijvullen als de ketel heet is kan gevaarlijk zijn en schade veroorzaken. Laat de ketel afkoelen tot de pomp stopt.

Wat is de juiste druk voor de installatie?

De juiste druk is ongeveer 2 bar. Zowel te lage als te hoge druk kan problemen geven.

Hoe ontlucht ik de radiatoren?

Wacht na het vullen even en ontlucht de hoogst gelegen radiatoren met een ontluchtingssleutel. Lucht stijgt naar boven.

Wat moet ik doen als de druk te hoog is?

Laat water uit de installatie lopen via een aftapkraan tot de druk terugloopt naar 2 bar.

Kan ik de vulslang van de wasmachine gebruiken?

Ja, in sommige gevallen kan de kraan van de wasmachine worden gebruikt als er geen speciale vulkraan aanwezig is.

Hoe vaak moet ik de ketel onderhouden?

Laat de ketel jaarlijks controleren door een erkend installateur voor optimale werking en veiligheid.

Wat is de garantie op de EnergyTop B160?

De standaardgarantie is 2 jaar, maar deze kan worden uitgebreid.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zijn verkrijgbaar bij erkende Ferroli-dealers of via online winkels.

GEBRUIKSAANWIJZING EnergyTop B160 FERROLI

Het bijvullen van de cv installatie.

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

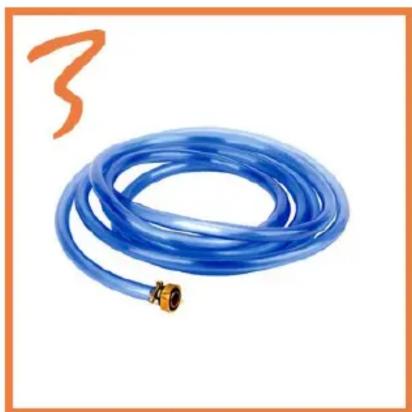

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

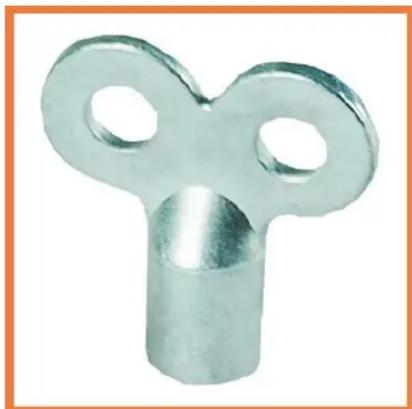

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
