Producttype	Gebruikswaterwarmtepomp
Merk	Remko
Model	RBW 300PV-S
Afmetingen (diameter x hoogte)	650 mm x 1870 mm
Gewicht	141 kg
Waterreservoir (bruto)	300 liter
Waterreservoir (netto)	280 liter
Voeding	230 V / 1-fase / 50 Hz
Max. elektrisch opgenomen vermogen	2,06 kW
Verwarmingsvermogen bij A7/W50	1,8 kW
COP bij A7/W50 (EN 255-3)	3,7
COP bij A7/W50 (EN 16147)	2,61
Geluidsvermogensniveau	53 dB(A)
Geluidsdruk op 1 m	45 dB(A)
Max. werkdruk	7 bar
Koudemiddel	R134A, 0,95 kg
Elektrische hulpverwarming	1,5 kW
Hydraulische aansluitingen	G 3/4" (binnendraad)
Luchtkanaalaansluiting	Ø 150 mm
Beschermingsgraad	IP X1
Toepassingsgrens	-7 °C tot +40 °C
Max. watertemperatuur	60 °C
Geïntegreerde warmtewisselaar (zonne-energie)	1,5 m²
Onderhoudsinterval	Jaarlijks door vakman
Garantievoorwaarden	Volledig ingevulde garantiekaart vereist

Veelgestelde vragen - RBW 300PV-S REMKO

Hoe stel ik de gewenste watertemperatuur in?

Druk op de pijltjestoetsen omhoog/omlaag om de temperatuur aan te passen. Bevestig met de modus-toets of wacht 5 seconden. De fabrieksinstelling is 55 °C.

Wat moet ik doen bij een foutmelding op het display?

Raadpleeg de foutcodetabel in de handleiding (pagina 43). Veelvoorkomende codes: P01 (sensor reservoir onder), E01 (hogedrukstoring). Schakel de spanning uit en neem contact op met een vakman.

Kan ik de warmtepomp gebruiken met zonnepanelen?

Ja, het model RBW 300PV-S heeft een geïntegreerde warmtewisselaar van 1,5 m² voor aansluiting van zonnecollectoren. Sluit de collectorvoeler aan en stel de parameters in (zie pagina 35).

Hoe vaak moet ik de magnesiumanode controleren?

Controleer de anode regelmatig en vervang deze als de diameter nog slechts 6-10 mm is. Dit is een garantievoorwaarde.

Wat is het maximale luchtkanaalverlies?

De maximale totale kanaallengte (toe- en afvoer) is 12 meter met maximaal 3 haakse bochten van 90°. Elke extra bocht verkort de lengte met 1 meter. Drukverlies mag niet hoger zijn dan 50 kPa.

Hoe activeer ik de legionellafunctie?

Ga naar het parameterniveau (10 seconden op modus-toets), selecteer parameter g01 (instelwaarde, standaard 60 °C) en stel de duur g02, starttijd g03 en periode g04 in. Zie pagina 37.

Waarom druppelt er water uit de veiligheidsklep?

Tijdens het opwarmen zet water uit, waardoor er water uit de veiligheidsklep kan druppelen. Dit is normaal. Zorg dat de afvoerleiding vrij is en niet afgesloten.

Kan ik het apparaat in een onverwarmde ruimte plaatsen?

De warmtepomp mag alleen binnen worden opgesteld in een droge, vorstvrije ruimte. De omgevingstemperatuur moet tussen -7 °C en +40 °C liggen.

Hoe schakel ik over naar de vakantiemodus?

Druk herhaaldelijk op de modus-toets tot het vakantiesymbool verschijnt. Stel de vertrek- en terugkeerdatum in met de pijltjestoetsen. Het apparaat schakelt automatisch uit en start op de ingestelde datum.

Wat is het energieverbruik van de elektrische hulpverwarming?

De elektrische verwarmingsstaaf heeft een nominaal vermogen van 1,5 kW. Deze wordt alleen ingeschakeld als de warmtepomp de temperatuur niet kan bereiken of handmatig wordt geactiveerd.

GEBRUIKSAANWIJZING RBW 300PV-S REMKO

Montage- en gebruikershandleiding

REMKO RBW - Gebruikswaterwarmtepomp

RBW 300 PV / RBW 300 PV-S

Handleiding voor de vakman

Vóór het in bedrijf nemen / gebruik van dit apparaat deze installatiehandleiding zorgvuldig lezen!!

Deze handleiding maakt deel uit van het apparaat en dient steeds in directe nabijheid van de opstellocatie resp. bij het apparaat bewaard te worden.

Wijzigingen voorbehouden; we aanvaarden geen aansprakelijkheid voor drukfouten en vergissingen!

Montage- en gebruikershandleiding (vertaling van het origineel)

Inhoudsopgave

1 Veiligheids- en gebruiksinstructies.... 4

1.1 Algemene veiligheidsvoorschriften.... 4
1.2 Markering van instructies.... 4
1.3 Kwalificaties van het personeel.... 4
1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften.... 4
1.5 Veiligheidsbewust werken.... 5
1.6 Veiligheidsvoorschriften voor de exploitant.... 5
1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden.... 5
1.8 Zelfstandige ombouw en veranderingen.... 5
1.9 Toepasselijk gebruik.... 6
1.10 Garantie....6
1.11 Transport en verpakking 6
1.12 Milieubescherming en recycling.... 6

2.1 productgegevens 7
2.2 Apparaatafmetingen en aanduidingen van de leidingaansluitingen.... 8

3 Opbouw en functie.... 10

3.1 Gebruikswaterwarmtepomp algemeen.... 10
3.2 Productbeschrijving.... 10
3.3 Corrosiebescherming.... 11

4 Montage....11

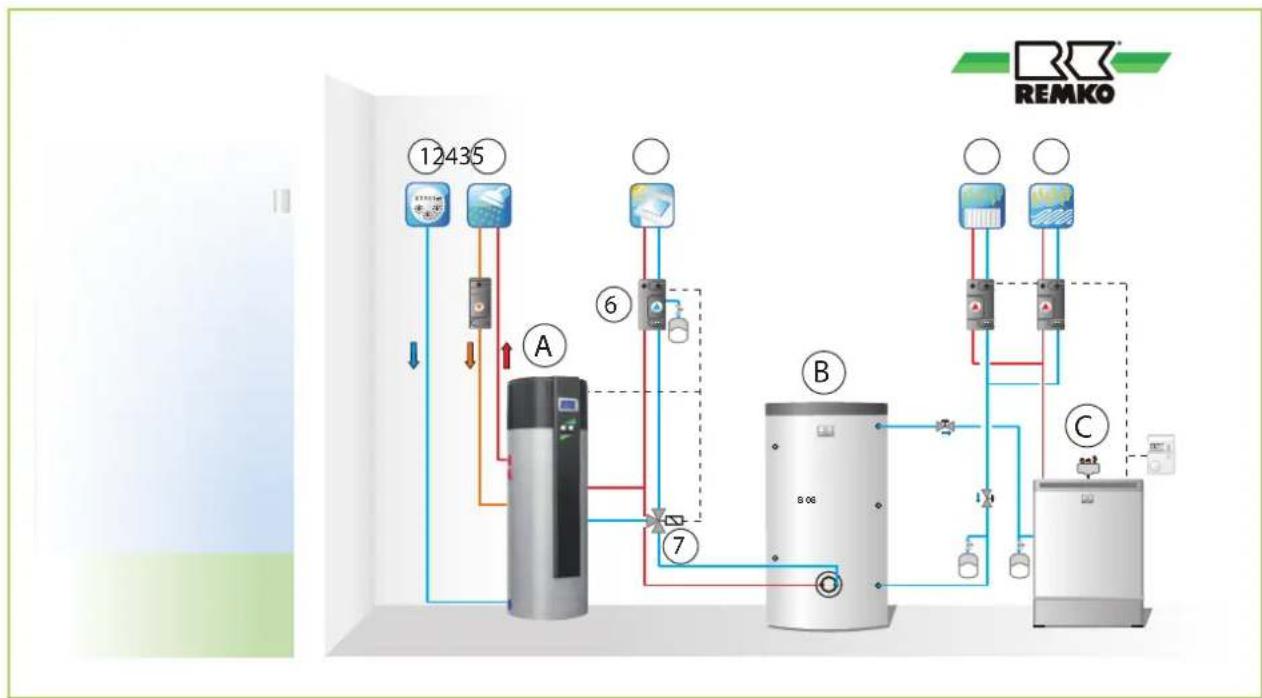

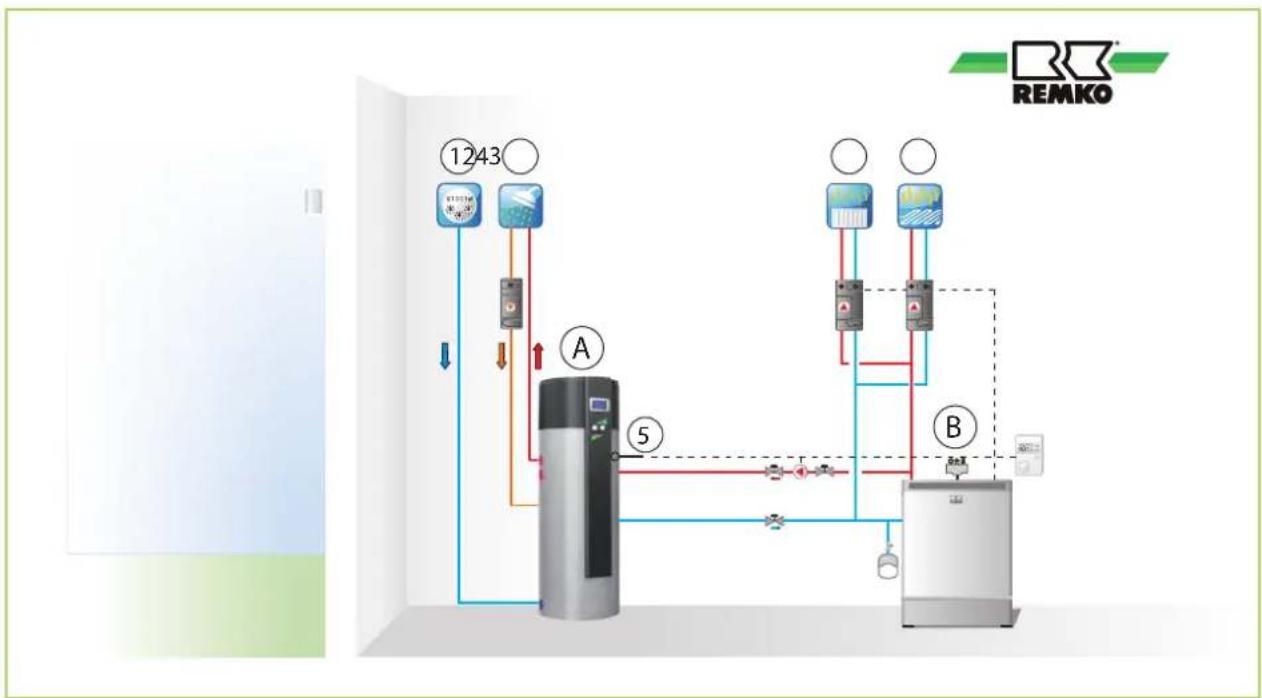

4.1 Systeemopbouw.... 11
4.2 Algemene montage-instructies.... 12
4.3 Opstelling.... 12

5 Installatie.... 15

6 Hydraulische aansluiting.... 17

7 Elektrische aansluiting.... 20

7.1 Algemene instructies.... 20
7.2 Aansluitingen vermogensprintplaat.... 20
7.3 Elektrische schema's.... 21

8 Inbedrijfstelling.... 22

9 Besturingslogica.... 22

10 Bediening.... 24

11 Reiniging en onderhoud.... 42

12 Tijdelijk uit gebruik nemen.... 42

13 Verhelpen van storingen en klantenservice.... 43

13.1 Verhelpen van storingen en klantenservice.... 43
13.2 Weerstanden van de temperatuursensoren.... 44

14 Illustratie van het apparaat en reserveonderdelen 47

15 Index....49

1 Veiligheids- en gebruiksinstructies

1.1 Algemene veiligheidsvoorschriften

Lees de handleiding voor het eerste gebruik van het apparaat zorgvuldig door. Deze bevat nuttige tips, instructies en waarschuwingen voor de veiligheid van personen en goederen. Het niet opvolgen van de gebruikshandleiding kan gevaar voor personen, het milieu, de installatie en tot het verlies van mogelijke aansprakelijkheid leiden.

Bewaar deze gebruikshandleiding en het koelmiddelgegevensblad in de buurt van het apparaat.

1.2 Markering van instructies

Deze paragraaf geeft een samenvatting van alle belangrijke veiligheidsaspecten voor een optimale persoonlijke bescherming en voor een veilig en storingvrij bedrijf.

De in deze handleiding gegeven instructies en veiligheidsvoorschriften dienen opgevolgd te worden, zodat ongelukken, persoonlijk letsel en beschadigingen worden vermeden. Direct aan de apparaten aangebrachte instructies dienen absoluut te worden opgevolgd en in goed leesbare toestand te worden gehouden.

Veiligheidsvoorschriften zijn in deze handleiding gemarkeerd door bepaalde symbolen. Verder beginnen de veiligheidsvoorschriften met bepaalde signaalwoorden die de aard van de risico's aan- geven.

GEVAAR!

Bij het aanraken van spanningvoerende delen bestaat direct levensgevaar door een stroomstoot. Beschadiging van de isolatie of van componenten kan levensgevaarlijk zijn.

GEVAAR!

Deze combinatie van symbool en signaalwoord wijst op een direct gevaarlijke situatie die de dood of zwaar letsel tot gevolg heeft, als deze situatie niet wordt gemeden.

WAARSCHUWING!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die de dood of zwaar letsel tot gevolg kan hebben, als deze situatie niet wordt gemeden.

VOORZICHTIG!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die gering of licht letsel tot gevolg kan hebben en die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.

AANWIJZING!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.

Met dit symbool wordt gewezen op nuttige tips, adviezen en informatie over hoe een efficiënt en storingsvrij bedrijf gewaarborgd kan worden.

1.3 Kwalificaties van het personeel

Het personeel voor de inbedrijfstelling, bediening, het onderhoud, de inspectie en de montage dient over de betreffende kwalificaties voor deze werkzaamheden te beschikken.

1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften

Het niet opvolgen van de veiligheidsvoorschriften kan zowel gevaar voor personen opleveren als voor het milieu en voor apparatuur. Het niet-opvolgen van de veiligheidsvoorschriften kan leiden tot het verlies van iedere aanspraak op schadevergoeding.

In detail kan het niet-opvolgen van de voorschriften bijvoorbeeld de volgende risico's opleveren:

• Het uitvallen van belangrijke functies van de apparatuur.
• Het feit dat voorgeschreven methods betreffende normaal en technisch onderhoud niet werken.
  Het in gevaar brengen van personen door elektrische en mechanische effecten.

1.5 Veiligheidsbewust werken

De in deze handleiding vermelde veiligheidsin-structies, de bestaande nationale voorschriften ter voorkoming van ongevallen evenals eventuele interne arbeids-, bedrijfs- en veiligheidsvoorschriften van het bedrijf moeten in acht worden genomen.

1.6 Veiligheidsvoorschriften voor de exploitant

De veiligheid van de apparaten en componenten is alleen gegarandeerd bij het bedoeld gebruik en in volledig gemonteerde toestand.

• Het plaatsen, installeren en onderhouden van de apparaten en componenten mag alleen gebeuren door vakpersoneel.
  Eventueel aanwezige aanraakbescherming (rooster) voor bewegende delen mag niet worden verwijderd bij een apparaat dat in bedrijf is.
  De bediening van apparaten of componenten met zichtbare defecten of beschadigingen is verboden.
  Het aanraken van bepaalde onderdelen of componenten van de apparaten kan brandwonden of letsel veroorzaken.
  De apparaten of componenten mogen niet worden blootgesteld aan mechanische belasting, extreme vochtigheid of extreme temperaturen.
  Ruimten waarin koudemiddel kan lekken voldoende te laden en te ventileren. Anders bestaat er gevaar voor verstikking.
  Alle delen van de behuizing en openingen, bijv. luchtin- en uitgangen, moeten vrij zijn van vreemde voorwerpen, vloeistoffen of gassen.
  De apparatuur dient tenminste eenmaal jaar- lijks door een deskundige gecontroleerd te worden. Visuele controles en reinigingswerk- zaamheden mogen in spanningsloze toestand door de gebruiker uitgevoerd worden.

1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden

Bij het installeren, het repareren, het onderhouden of het reinigen van de apparaten moeten geschikte maatregelen worden genomen om de van de apparaten uitgaande gevaren voor personen te voorkomen.
- Het opstellen, aansluiten en gebruik van de apparaten en componenten moet volgens de gebruiks- en bedrijfsomstandigheden uit de gebruikshandleiding en de geldende lokale voorschriften gebeuren.
■ Men dient zich aan de regionale verordeningen en wetten te houden, zoals de wet op de waterhuishouding.
De elektrische voeding moet worden aangepast aan de eisen van de apparaten.
De apparaten mogen uitsluitend op die punten worden bevestigd die de fabrikant hiervoor heeft voorzien. De apparaten mogen uitsluitend aan constructies of wanden of op vloeren worden bevestigd of geplaatst die deze belasting kunnen dragen.
- Apparaten voor mobiel gebruik moeten veilig en verticaal op een geschikte ondergrond opgesteld worden. Apparaten voor stationair bedrijf mogen alleen in vast geïnstalleerde toestand gebruikt worden.
De apparaten en componenten mogen niet worden gebruikt op plaatsen met verhoogd risico op beschadigingen. De minimale vrije ruimte moet worden aangehouden.
De apparaten en componenten moeten voldoende veiligheidsafstand hebben ten opzichte van ontvlambare, explosieve, brandbare, agressieve en vervuilde zones en atmosferen.
■ Veiligheidsinrichtingen moeten niet worden gewijzigd of omzeild.

1.8 Zelfstandige ombouw en veranderingen

Het ombouwen of wijzigen van de apparaten of componenten is niet toegestaan en kan storingen veroorzaken. De veiligheidsvoorzieningen mogen niet worden veranderd of overbrugd. De originele reserveonderdelen en door de fabrikant geautoriseerde accessoires zijn afgestemd op de vereiste veiligheid. Het toepassen van andere onderdelen kan leiden tot het vervallen van de aansprakelijkheid voor gevolgen daarvan.

REMKO RBW

1.9 Toepasselijk gebruik

De units zijn afhankelijk van model en uitrusting uitsluitend bedoeld als een warmtepomp voor koeling of verwarming van het werkmedium water in een gesloten kring medium.

Ander of verdergaand gebruik geldt als niet toepasselijk gebruik. Voor de hieruit voortvloeiende schade is de fabrikant / leverancier van de machine niet aansprakelijk. Het risico wordt uitsluitend door de gebruiker gedragen. Bij het toepasselijk gebruik hoort ook het inachtnemen van de bedienings- en installatie-instructies en het nakomen van de onderhoudsbepalingen.

De in de technische specificaties opgegeven grenswaarden mogen in geen geval worden overschreden.

1.10 Garantie

Voorwaarde voor eventuele aanspraken op garantie is, dat de inkoper of zijn afnemer tegelijk met de verkoop en het in gebruik nemen, de bij het apparaat meegeleverde "Garantieoorkonde" volledig ingevuld naar REMKO GmbH & Co. KG teruggestuurd heeft. De garantievoorwaarden zijn opgenomen in de "Algemene verkoop- en leveringsvoorwaarden". Daarnaast kunnen alleen tussen de bij de overeenkomst betrokken partijen speciale afspraken gemaakt worden. Neem daarom eerst contact op met uw directe handelspartner.

1.11 Transport en verpakking

De apparaten worden in een stevige transportverpakking geleverd. Controleer het apparaat direct bij de levering en noteer eventuele schade of ontbrekende onderdelen op de pakbon en informeer de transporteur en uw leverancier. Bij klachten achteraf wordt geen garantie verleend.

WAARSCHUWING!

Plastic folie en tassen etc. zijn gevaarlijk speelgoed voor kinderen!

Daarom:

• Verpakkingsmateriaal kan niet worden onzorgvuldig.
• Verpakking mag niet toegankelijk zijn voor kinderen!

1.12 Milieubescherming en recycling

Afvoeren van de verpakking

Alle producten worden voor het transport zorgvuldig verpakt in milieuvriendelijke materialen. Lever een waardevolle bijdrage aan de vermindering van afval en het recyclen van grondstoffen en lever het verpakkingsmateriaal alleen in bij de daarvoor aangewezen inzamelplaatsen.

Afvoeren van de apparaten en componenten

Bij de productie van de apparaten en componenten worden uitsluitend recyclebare materialen gebruikt. Draag bij aan de bescherming van het milieu, door er voor te zorgen dat apparaten of componenten (bijv. batterijen) niet in het huisvuil komen maar alleen op milieuvriendelijke wijze volgens de plaatselijk geldende voorschriften, bijv. door een erkend afvalverwerkingsbedrijf en recycling of via een inzamelpunt worden verwerkt.

Serie RBW 300 PV RBW 300 PV-S
Functie Drinkwaterverwarming
Systeem Lucht/water-warmtepomp
Drinkwaterreservoir geëmailleerd, bruto volume I Serie 300
Drinkwaterreservoir geëmailleerd, netto volume I 287 280
Elektrische hulpverwarming / nominaal vermogen kW Serie / 1,5
Toepassingsgrens verwarmen °C -7 tot +40
Min./max. watertemperatuur °C 38 / 60
Verwarmingsvermogen bij A7/W50	kW	1,8
COP volgens EN 255-3 / COP bij A7/W50 1)	COP	3,7
COP volgens EN 16147 / COP bij A7/W50 1)	COP	2,61
Aansluiting netspanning	V / ~ / Hz	230 / 1/ 50
Nominaal opgenomen elektrisch vermogen kW	0,46
Max. nominaal opgenomen vermogen	kW	2,06
Nominaal opgenomen stroom	A	8,92
Max. opgenomen stroom	A	9,0
Koudemiddel / basisvulhoeveelheid	-- / kg	134A2) / 0,95
Zekering in gebouw (per buitenunit)	A traag	16
Geluidsvermogensniveau/geluidsdruk 1 m halve kogel	dB(A)	53/45
Luchtverplaatsing max.	m3/u	350
Min. volumestroom	m3/u	175
Max. werkdruk	bar	7
Luchtkanaalaansluiting	mm	145
Hydraulische aansluiting waterzijde	Inch	IG 3/4"
Aansluiting condensafvoer	Inch	IG 1/2"
Max. toegestane drukverlies luchtzijde	kPa	50
Max. kanaallengte toe-/afvoerluchtkanaal (bij 150 mm)	m	6/6
Afmetingen (diameter/hoogte/kantelmaat)	mm	650/1870/1920
Beschermingsgraad	--	IP X1
Gewicht	kg	136 141

1) COP = coefficient of performance (verwarmingsvermogenscoëfficiënt)
2) Bevat broeikasgas volgens Kyoto-protocol, GWP 1975

Gegevens vrijblijvend! Technische wijzigingen, door technische doorontwikkeling, blijven ons voorbehouden. Zie volgende pagina voor de technische gegevens van de geïntegreerde warmtewisselaar.

REMKO RBW

Geïntegreerde warmtewisselaar

Serie RBW 300 PV RBW 300 PV-S
Warmtewisselaar zonne-energie	m^2	--- 1,5
Wamtewisselaaraansluiting Inch (mm) --- G 3/4" (19,05)

Gegevens vrijblijvend! Technische wijzigingen, door technische doorontwikkeling, blijven ons voorbehouden.

2.2 Apparaatafmetingen en aanduidingen van de leidingaansluitingen

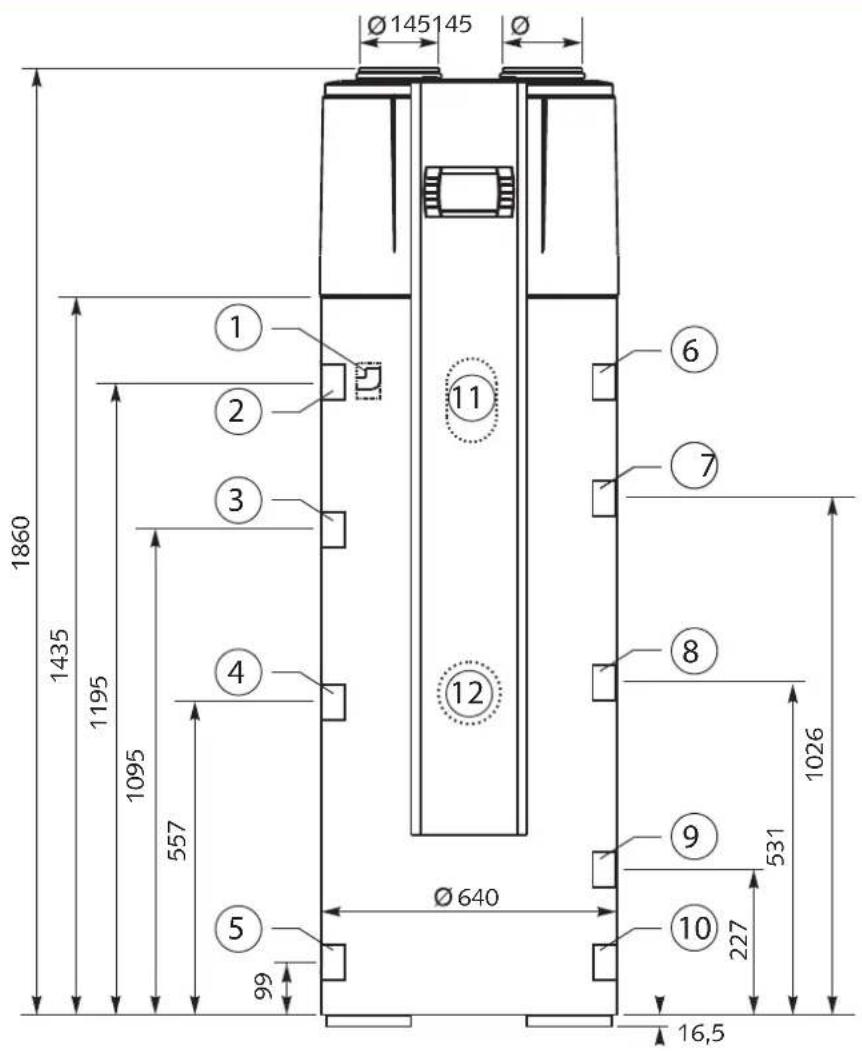

Afb. 1: Afmetingen en aanduidingen van de leidingaansluitingen (gegevens in mm)

1: Condensafvoer Rp 1/2

2: Warmwateruitlaat G 3/4"

6: Aansluiting veiligheidsklep

7: Verwarmings-aanvoerwarmtewisselaar G 3/4"

8: Dompelhuls voor temperatuur sensor

9: Verwarmings-retourwarmtewisselaar G 3/4"

10: Aftappen G 3/4"

11: Oververhittingsbeveiliging

12: Verwarmingsstaaf

Wijzigingen, door technische doorontwikkeling, blijven ons voorbehouden!

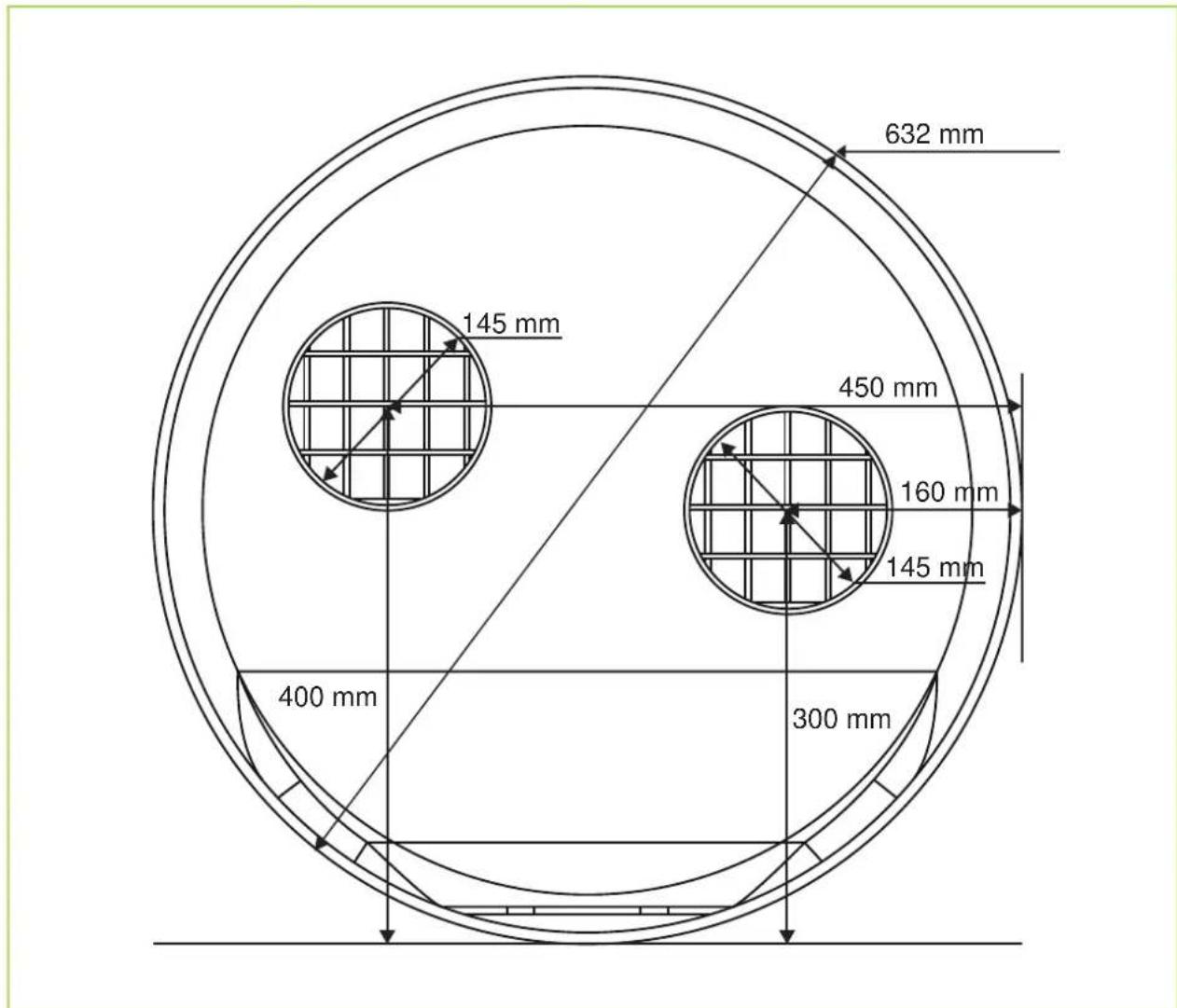

Dekselafmetingen

Afb. 2: Afmetingen deksels

3 Opbouw en functie

3.1 Gebruikswaterwarmtepomp algemeen

Argumenten voor de gebruikswaterwarmte-pomp van REMKO

Warmwaterwarmtepomp met vooruitstrevende techniek, garandeert optimaal en zeer stil gebruik.
De krachtige radiale ventilator, maakt een luchttransport tot een kanaallengte van 12 m mogelijk bij ∅ 150 mm.
De thermostatische expansieklep en de veiligheidsinrichtingen zorgen voor een optimale werking van het circuit.
Het hart van de warmwaterwarmtepomp: de sterke compressor met een lange levensduur, voorzien van oliekoeler en restwarmtebenutting door zuiggaskoeling.
Lamellenverdamper met een groot oppervlak.
De luchtaansluitingen maken een eenvoudige toe-/afvoerluchtinstallate op de opstellocatie mogelijk.
Milieuvriendelijk en onbrandbaar veiligheidswerkmedium R134A.
- Geëmailleerd kwaliteits-warmwaterreservoir. Kwaliteitsborging zorgt voor een lange levensduur, de beschermingsanode voor meer betrouwbaarheid.
De pijpspiraal-verdamper zorgt voor efficiënte warmteoverdracht en optimale veiligheid.
Inwendige gladde pijpwarmtewisselaar voor het aansluiten van zonnecollectoren of verwarmingsketel.
Elektrisch verwarmingselement vanuit de fabriek ingebouwd.
Nauwelijks onderhoudskosten.

Werking van de warmwaterwarmtepomp

De warmwaterwarmtepomp, maakt gebruik van de omgevingslucht voor warmwaterbereiding. De lucht wordt van bovenaf door een ventilator aangezogen, door de verdamper geleid en boven weer uitgeblazen. De verdamper wordt zo genoemd, omdat hierin het koudemiddel van het warmte-pompcircuit verdampt. Bij het verdampen wordt warmte onttrokken aan de omgevingslucht, omdat deze warmer is dan het koudemiddel in de ver-damper, zo kan uit de lucht ook nog bij relatief lage temperaturen warmte worden gewonnen en aan het koudemiddel worden afgegeven. Door de compressor wordt het koudemiddel gecomprimeerd en naar een hoger temperatuurniveau gebracht. Deze warmte wordt via een pijpwarmtewisselaar afge-geven aan het drinkwater. Het afgekoelde en weer vloeibare werkmedium wordt in de expansieklep weer ontspannen, naar de verdamper geleid en kan zo weer warmte opnemen.

! AANWIJZING!

Bij de eerste inbedrijfstelling moet het reservoir volledig zijn gevuld en ontlucht.

! AANWIJZING!

De opwarmfase kan afhankelijk van de vultemperatuur van het water en de luchtaanzuigtemperatuur enige tijd duren.

Het koudemiddelcircuit

De warmwaterwarmtepomp werkt volgens het Carnot-principe. Het koudemiddelcircuit is vanuit de fabriek gevuld met het koudemiddel R134a, is uiterst efficiënt en zorgt voor optimale betrouwbaarheid en is voordelig in gebruik.

3.2 Productbeschrijving

De Remko RBW 300 is een gebruikswaterwarmtepomp met geïntegreerd geëmailleerd warmwaterreservoir. De reservoirinhoud is 300 l. Door de praktische leidingaansluitingen en de stekkerklare elektrische bedrading, is de RBW 300 eenvoudig te installeren, bijv. in kelders, technische of huis-houdelijke ruimten.

De Remko RBW 300 S is een gebruikswaterwarmtepomp met een extra geïntegreerde warmtewisselaar van 1,5 m ^2 , voor het aansluiten van een zonne-energie-installatie of een andere warmte-bron.

Bij puur warmtepompbedrijf, is de max. drinkwater-temperatuur 60 °C, zodat een hoge drinkwaterhygiène wordt gewaarborgd. Bij een grotere warmte-behoefte of hogere temperaturen, kan tevens het elektrisch verwarmingselement van 1,5 kW worden ingeschakeld.

3.3 Corrosiebescherming

Het warmwaterreservoir is gemaakt van geëmailleerd staal. Deze is ontworpen voor de normale drinkwaterkwaliteit. Bij het gebruik van bovenge-middeld agressief drinkwater kan zonder speciale beschermingsmaatregelen geen garantie worden gegeven (chloridengehalte ≥ 150 mg/l).

AANWIJZING!

Controleer de beschermingsanode regelmatig en laat deze indien nodig vervangen door uw installateur. Dit is een voorwaarde voor de garantie!

AANWIJZING!

Vervang de magnesium-beschermingsanode altijd als de diameter hiervan nog slechts 6 - 10 mm is!

4 Montage

4.1 Systeemopbouw

Afb. 3: Systeemopbouw

1: Koudwaterinlaat
2: Omgevingslucht
3: Reservoir
4: Warmwater
A: Compressor

B: Condensor
C: Thermische expansieklep
D: Verdamper
a: Lage koudemiddeltemperatuur
b: Hoge koudemiddeltemperatuur

4.2 Algemene montage-instructies

GEVAAR!

Levensgevaar!

De frontplaat en de bovenste afdekkap mogen alleen bij uitgetrokken netstekker door deskundige, geautoriseerde personen worden gedemonteerd, omdat bij het aanraken van spanningvoerende onderdelen levensgevaar bestaat!

AANWIJZING!

Het apparaat niet langdurig meer dan 15 graden kantelen. Het apparaat mag maximaal max. 60° worden gekanteld en alleen kort worden getransporteerd. Bij het optillen en neerzetten van het apparaat voorzichtig te werk gaan. Horizontaal opslaan of transport is niet toegestaan!

Bij de installatie van de warmtepomp deze handleiding opvolgen.
■ Breng het apparaat in de originele verpakking zo dicht mogelijk bij de opstellocatie, om transportschade te voorkomen.
Controleer het apparaat op zichtbare transportschade. Eventuele gebreken moeten onmiddelijk worden gemeld aan de leverancier en de transporteur.
Bij het kiezen van een geschikte montagelocatie moet rekening worden gehouden met het geluid tijdens gebruik en de installatieroutes.
Alle elektrische aansluitingen uitvoeren volgens de geldende DIN- en VDE-bepalingen.
De elektrische leidingen altijd vakkundig aansluiten op de elektrische aansluitklemmen. Anders kan brand ontstaan.
Zorg dat geen watervoerende leidingen door het slaap- of woonruimten lopen.

4.3 Opstelling

WAARSCHUWING!

Het opstellen van de warmtepomp mag uitsluitend gebeuren door een gespecialiseerd bedrijf.

De warmtepomp mag uitsluitend binnen worden opgesteld.
- Een condensafvoer moet aanwezig zijn.
De warmtepomp mag horizontaal worden opgesteld.
Als opstellocatie is iedere droge, schone, vorstvrije ruimte met een vlakke vloer geschikt, waarvan de hoogte minimaal 2,30 m moet zijn.
De warmtepomp moet op een stevige, vlakke ondergrond worden opgesteld.
De ondergrond moet voldoende draagvermogen hebben voor het gewicht van de warmtepomp.
Monteer de warmtepomp zodanig, dat rondom voldoende plaats voor montage- en onderhoudswerkzaamheden overblijft.
Om de vermogensverliezen zo gering mogelijk te houden, moet de warmtepomp zo dicht mogelijk bij de warmwatergebruikers worden opgesteld.
Mocht de luchttoevoer en -afvoer uit neven- ruimten worden gebruikt, zorgen dat in geen enkele ruimte een onder-, resp. overdruk kan ontstaan.

Gebruik van een circulatiesysteem

Het gebruik van een circulatiesysteem wordt afgeraden, omdat het verlies per strekkende meter ca. 25 - 30 Watt kan zijn. Is desondanks een dergelijk systeem ingebouwd, moeten tevens een tijdschakelklok en een thermostaat zijn geïnstalleerd.

AANWIJZING!

Om schade aan de installatie te vermijden, moet de montagelocatie droog, draagbestendig en vorstvrij zijn.

AANWIJZING!

De warmwaterwarmtepomp en leidingen moeten vorstvrij worden gehouden

Afb. 4: Vloeropstelling

Minimale afstanden

Afb. 5: Minimale afstanden in mm

Aanzuiglucht

De aanzuiglucht mag niet belast zijn met agressieve stoffen (ammoniak, zwavel, halogenen, chloor, etc.)! Hierdoor kunnen machineonderdelen worden vernield!

Luchtaansluiting

Bij de keuze van het luchtinlaatpunt moet rekening worden gehouden met een hoge gemiddelde luchttemperatuur en een noodzakelijke luchthoeveelheid van 350 m³/h. De luchtinlaat- en -uitlaatopeningen bevinden zich boven. Om de luchtweerstand zo laag mogelijk te houden, moeten aanzuig- en afvoerluchtkanalen met een minimale gladde-buisdoorsnede van ∅ 150 mm en zo recht mogelijk worden uitgevoerd. De totale kanaallengte voor toe- en afvoerlucht mag niet meer zijn dan 12 m, waarbij niet meer dan 3 haakse bochten mogen zijn ingebouwd. Voor elke verdere bocht moet de totale kanaallengte met 1 m worden verkort. Om condenswaterlekkages te voorkomen, moeten de luchtkanalen waterpas, resp. met een licht verval richting de aanzuig-/uitblaasopening worden gelegd of moet een condensvanger (zakstuk) worden ingebouwd.

REMKO RBW

Luchtkanalen

Aanzuig- en uitblaaskanalen van gladde buis, ∅ 150 mm.
De max. totale lengte van het kanaal (toe- en afvoerlucht) is 12 m met max. 3 x 90° bochten
■ Voor elke verdere bocht moet de totale kanaallengte met 1 m worden verkort!
De kanalen, incl. accessoires moeten door de klant worden geleverd en geïnstalleerd (ventilatiekanaal van kunststof, aluminium of verzinkte staalplaat, etc.).
■ Het drukverlies mag max. 50 kPa zijn.

AANWIJZING!

Bij het gebruik van de gebruikswaterwarmtepomp in circulatiebedrijf moet het ruimtevolume minimaal 30 m³ zijn. (Zie Afb. 6. afbeeldingen A - C)

Afb. 6: Installatiemogelijkheden

A: Verwarmingsruimte / hobbyruimte (circulatiebedrijf)
B: Was- / droogruimte (circulatiebedrijf)

C: Opslag- / voorraadruimte (circulatiebedrijf)

D: Fitnessruimte

5 Installatie

Algemene instructies

De warmwaterwarmtepomp is een vanuit de fabriek getest apparaat. Na een vakkundige montage van de wateraansluitingen, vullen van het reservoir en het elektrisch aansluiten (230 V/ 50 Hz) kan het apparaat worden ingeschakeld.

WAARSCHUWING!

De warmwaterwarmtepomp mag alleen door een erkende en geautoriseerde vakman worden aangesloten en in bedrijf gesteld!

WAARSCHUWING!

Het vullen met water moet altijd gebeuren voor het elektrisch aansluiten!

Sanitaire aansluitingen en montage

AANWIJZING!

Bij het gebruik van koperleidingen en verzinkte stalen leidingen, altijd letten op de volgorde in stromingsrichting: Koper na verzinkt staal!

Voorkomen van warmteverliezen

Om de warmteverliezen te minimaliseren, moeten de waterleidingen zo kort mogelijk worden gehouden en worden uitgevoerd met warmte-isolatie en vakkundig worden geïnstalleerd.

Sanitaire montage

De directe aansluiting op een RVS-reservoir mag nooit zijn verzinkt of van koper zijn. Wordt het RVS-reservoir aangesloten op een verzinkte koudwaterleiding (met de betreffende fittingen of aan-sluitkoppelingen), moet voor het RVS-reservoir een filter worden geplaatst, ter bescherming tegen roestdeeltjes, etc. Roodkoper, messing, kunststof en RVS kunnen worden gebruikt als aansluitmateriaal. Moet een RVS-reservoir worden aangesloten aan een verzinkte of koperen leiding, moet daartussen een roodkoper- of messingfitting worden gemonteerd.

Het gebruik van een beschermingsanode is niet nodig, als het chloridegehalte in het drinkwater < 150 mg/l is.

In ieder geval moet een drukreduceer worden ingebouwd in de koudwaterleiding.

Drukreduceer

In ieder geval moet een drukreduceer worden ingebouwd in de koudwaterleiding!

Veiligheidsklep

De veiligheidsklep verhindert het ontstaan van overdruk en dient voor het ontplasten van het over-tollige water, dat bij de verwarming ontstaat door het uitzetten van de reservoirinhoud.

Alleen een typegekeurde membraan-veiligheidsklep mag worden ingebouwd, deze moet zo worden ingesteld, dat een overschrijding van de voor het warmtepompreservoir toegestane, hoogste werkdruk van 6 bar met meer dan 1 bar veilig wordt verhinderd. De aansluit-diameter van de veiligheidsklep moet minimaal 1/2" zijn. Tussen veiligheidsklep en reservoir mag geen afsluiter worden ingebouwd.
De afvoerleiding achter de afvoertrechter van de veiligheidsklep moet de dubbele doorsnede van de veiligheidsklepaansluiting hebben, mag niet naar de buitenlucht worden geleid en mag niet worden afgesloten. Het aftappen mag uit-sluitend via de koudwateraansluiting, resp. aftapkraan gebeuren.

Tijdens het opwarmen, moet door uitzetting van het water zichtbaar water druppelen uit de afvoer van de veiligheidsklep (opwarmtijd 4 - 7 uur!).

Het warmwaterdistributiesysteem moet zonder circulatie worden opgebouwd.
De warmwaterleidingen moeten volgens de lokale (gemeentelijke) voorschriften worden voorzien van warmte-isolatie.

REMKO RBW

Laden met tweede warmtebron (zonne-energie, vaste brandstofketel)

Aanvoer- en retourleidingen moeten worden voorzien van warmte-isolatie en moeten zo worden aangesloten, dat bij uitgeschakelde laadpomp een bij elektrische verwarming geen retour- of enkelleiding-zwaartekrachtcirculatie kan ontstaan.
De uitzetting van het verwarmingswater moet altijd (ook bij elektrische verwarming) zijn gewaarborgd.
De ontluchter op het hoogste punt van de verwarmingswaterleiding monteren.

De warmwaterwarmtepomp is seriematig uitgerust met een 1,3 m² verwarmingsregister. Daardoor is een koppeling met een bestaand verwarmingssysteem mogelijk. Zo bestaat de optie, de verwarming van het warmwater ook te laten plaatsvinden met de bestaande verwarmingsketel. Hiervoor worden aanvoer en retour van het verwarmingsregister verbonden met de verwarmingsinstallatie.

AANWIJZING!

Bij verbinding van een warmwaterwarmte-pomp met een verwarmingsketel:

Bij gebruik van de laadpomp kan door de sterke ketelcirculatie warmtetransport van de warmwaterwarmtepomp naar de ketel ontstaan. Om dit te verhinderen, moet na de laadpomp van de warmtebron een terugslagklep worden voorzien!

Condenswaterafvoer

Door de afkoeling van de lucht in de verdamper ontstaat condenswater. De condensafvoer van de warmwaterwarmtepomp moet via kunststofleidingen van de warmtepomp worden afgevoerd, hierbij moet een probleemloze afvoer van het condens worden gewaarborgd. Afhankelijk van de luchtvochtigheid kan ca. 0,25 l/h condens ontstaan. De condensafvoer mag niet vast worden verbonden met een riolering en moet vrij uitlopend worden ontworpen en uitgevoerd.

6 Hydraulische aansluiting

Hydraulisch aansluitschema

Alle componenten en veiligheidsinrichtingen moeten door de klant worden geleverd en geïnstalleerd.

Afb. 7: Hydraulisch aansluitschema

A: Koudwaterinlaat
B: Aanvoer 2e warmtebron
C: Retour 2e warmtebron
D: Condensafvoer
E: Warmwateruitlaat
F: Warmwater
1: Afsluitklep
2: Nalading van reservoir (door olie, gas of zonne-energie)

3: Terugslagklep
4: Dompelhuls (voor olie, gas of zonne-energie)
5: Reservoiraftap
6: Elektrische verwarmingsstaaf
7: Circulatiepomp
8: Terugslagklep
9: Veiligheidsklep 6 bar
10: Veiligheidstemperatuurbegrenzer (VTB)
11: Magnesiumanode

REMKO RBW

Functies: Verwarmen en warm water

Dit hydraulisch schema dient uitsluitend als planningshulp, de bouwzijdige hydrauliek moet door de installateur worden gepland en uitgevoerd!

Afb. 8: Voorbeeld 1 - Hydraulisch schema RBW

A: Warmte pump RBW
B: Olie-/gasketel
1: Koud water
2: Warm water

3: 1. gemengd verwarmingscircuit
4: 2. gemengd verwarmingscircuit
5: Sensor ketel (warmwater voeler)

Functies: Verwarmen en warm water

Dit hydraulisch schema dient uitsluitend als planningshulp, de bouwzijdige hydrauliek moet door de installateur worden gepland en uitgevoerd!

Afb. 9: Voorbeeld 2 - Hydraulisch schema RBW

7 Elektrische aansluiting

7.1 Algemene instructies

GEVAAR!

De elektrische installatie moet door een gespecialiseerd bedrijf worden uitgevoerd!

GEVAAR!

Let op!

Om elektrische schokken en schade aan het apparaat te voorkomen, zorgen dat voor het aansluiten van de elektrische aansluitingen (netstekker met 2 m kabel naar stopcontact in het gebouw) de elektrische installatiewerkzaamheden vakkundig zijn uitgevoerd.

AANWIJZING!

De elektrische aansluiting van de apparaten moet worden uitgevoerd volgens de plaatselijke voorschriften op een bijzonder voedingspunt met aardlekschakelaar en moet daarom door een elektricien worden.

De bedrading in het gebouw moet voldoen aan de lokale voorschriften. De netvoedingsspanning van het apparaat moet exact overeenkomen met de spanning en frequentie in de technische gegevens. Neem contact op met het lokale energiebedrijf als een incorrecte netspanning moet worden gecorri-geerd. Het gebruik van het apparaat met een incorrecte netspanning wordt gezien als onbedoeld gebruik, dat niet wordt gedekt door de garantie.

7.2 Aansluitingen vermogensprintplaat

Afb. 10: Aansluitingen vermogensprintplaat

AC-N: Nulleider

AI01: Luchtaanzuigtemperatuur

Al02: Temperatuur reservoir onder

AI03: Temperatuur reservoir boven

Al04: Temperatuur verdamper (koudemiddel)

AI05: Temperatuur zuigleiding (koudemiddel)

AI06: Collectorsensor

CN1: Transformer 1 - 230V

CN2: 12V

CN6: /006

CN19: Niet toegewezen

DI01: Brug

DI02: Brug

DI03: Brug

DI04: Hogedruk

DI05: Niet toegewezen

DI06: PV-contact (potentiaalvrij)

12 V/NET/ Voedingsspanning bedieningspaneel

GND:

OUT2(3): Elektrische verwarmingsstaaf 230 V

OUT2(4): Voedingsspanning elektrische verwarmingsstaaf 230 V

OUT1(3): Compressor

OUT1(4): Voedingsspanning compressor 230 V

OUT3: 4-wegklep

OUT4: Hoog toerental ventilator

OUT5: /005

Afb. 11: Elektrisch schema gebruikswaterwarmtepomp

1: PV-contact (potentiaalvrij)

Afb. 12: Elektrisch schema gebruikswaterwarmtepomp met zonne-energiekoppeling

1: PV-contact (potentiaalvrij)

3: Omschakelventiel

2: Pomp zonne-energie

4: Collectorvoeler

REMKO RBW

8 Inbedrijfstelling

Voor het inschakelen van de gebruikswaterwarmtepomp zorgen dat

1. het reservoir is gevuld met water.
2. de elektrische aansluiting 230 V / 50 Hz is.
3. alle aansluitingen correct zijn uitgevoerd.

VOORZICHTIG!

Zorg dat altijd een veiligheidsklep (6 bar) volgens de voorschriften is aangesloten op de koudwaterinlaat!

9 Besturingslogica

Compressor

1) Minimale uitschakeltijd t = 2 minuten

Na aanvraag van de regelaar is de stilstandtijd nog 2 min.

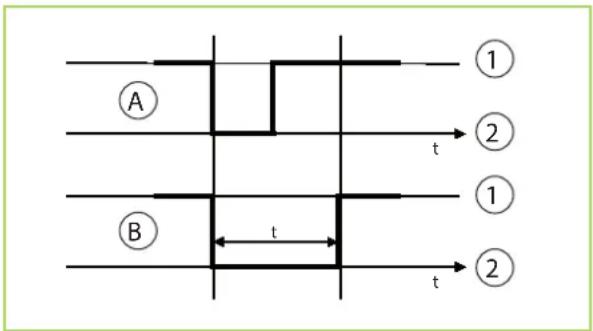

Afb. 13: Besturingslogica uitschakeltijd

A: Signaal
B: Compressor
1: Aan
2: Uit

2) Minimale inschakeltijd t = 2 minuten

Afb. 14: Besturingslogica inschakeltijd

A: Signaal
B: Compressor
1: Aan
2: Uit

3) Normaal verwarmen

Afb. 15: Besturingslogica normaal verwarmen

B: Compressor
1: Aan
2: Uit

Ontdooien

1) Dooistart
a) Looptijd compressor min. parameter d03.
b) Min. temperatuur bij verdamper onder d01.
2) Dooi-einde
a) Verdampertemperatuur > d02 of max. dooitijd d04 overschreden.
3) Verdamper-ventilator uit, 4-wegklep uit.

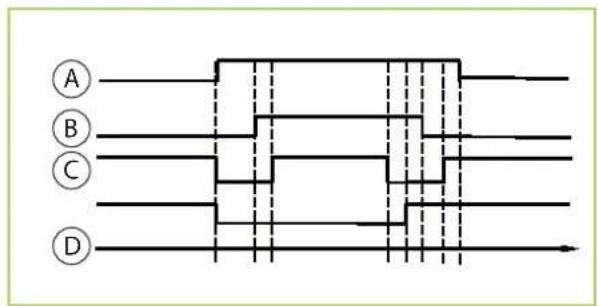

Afb. 16: Besturingslogica dooien

A: Dooisignaal

B: Omschakelventiel

C: Compressor

D: Ventilatormotor

10 Bediening

Functies van de bedieningseenheid

Afb. 17: Toetsen van de bedieningseenheid

Toetsfuncties

Ⓐ - Toets "AAN/UIT"

Met deze toets wordt de gebruikswaterwarmtepomp in- of uitgeschakeld

(Toets ca. 2 seconden ingedrukt houden).

B - Toets "Modus"

Met deze toets worden de modi en de parameters geselecteerd. Wilt u de parameters terugzetten naar de fabrieksinstelling, druk dan langer dan 10 seconden op deze knop.

© - Toets "Klok"

Met deze toets wordt de tijd en datum ingesteld.

(D) - Toets "Elektrisch verwarmingselement"

Met deze toets wordt de elektrische verwarmingsstaaf gekozen. De ventilatiefunctie wordt geactiveerd door deze toets 2 seconden ingedrukt te houden.

E - Pijltoets "Omhoog"

Met deze toets worden de instelwaarden verhoogd.

F - Pijltoets "Omlaag"

Met deze toets worden de instelwaarden verlaagd.

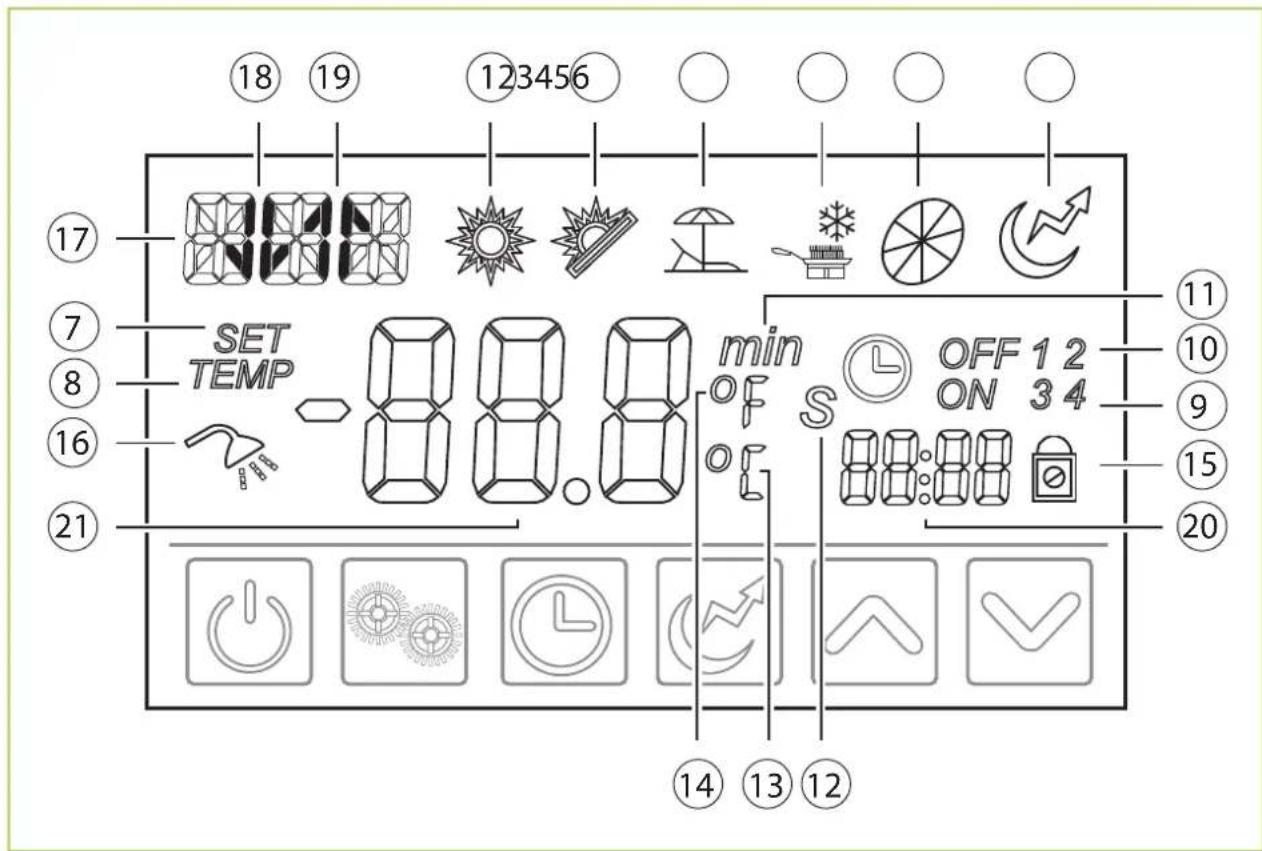

Afb. 18: Symbolen op bedieningseenheid

Symboolfuncties

① - Verwarmingsmodus compressor en verwarmingsstaaf
② - Economic verwarmingsmodus, alleen compressor
①+② - Automatische modus
③ - Vakantiemodus
④ - Ongeldig
⑤ - Circulatiebedrijf
⑥ - Elektrisch verwarmingselement
⑦ - Parameterkeuze
⑧ - Actueel gemeten temperatuur
⑨ - Timer "Aan"
⑩ - Timer "Uit"
⑪ - Minuut

⑫ - Seconde
⑬ - ° Celsius
⑭ - ° Fahrenheit
⑮ - Toetsenbord geblokkeerd
⑯ - Het apparaat is stand-by als de temperatuur is bereikt
⑰ - Parametercode voor het instellen van de interface
⑱ - Watertemperatuur reservoir boven
⑲ - Watertemperatuur reservoir onder
20 - Tijd en datum
②1 - 1) Actuele temperatuur

2) Parameterwaarden bij instellen interface

REMKO RBW

Bediening

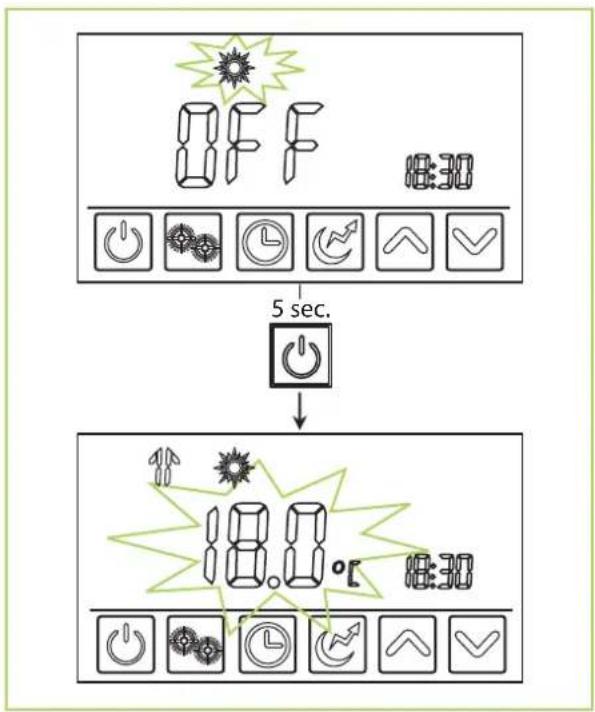

Voorbereidingen voor de inbedrijfstelling

1. Na het inschakelen laadt de regelaar ca. 15 seconden de parameters.
2. Zorg dat het reservoir is gevuld met water.
3. De "Aan/uit"-schakelaar minimaal 0,5 seconden ingedrukt houden om het apparaat in te schakelen. Daarna verschijnt op het display de gemeten buitentemperatuur.

Bedrijf van het apparaat

Afb. 19: Toets "Aan/uit"

Modus instellen

Er zijn 4 bedrijfsmodi beschikbaar: Hybride-modus, economic-modus, automatische modus en vakantiemodus.

1: Hybride-modus

Het water wordt in combinatie met de warmtepomp en elektrische verwarmingsstaaf verwarmd.

Afb. 20: Hybride-modus

2: Economic verwarmings-modus

Het water wordt uitsluitend in de warmtepompmodus verwarmd. De elektrische verwarmingsstaaf kan handmatig worden ingeschakeld.

Afb. 21: Economic verwarmings-modus

De regeling schakelt afhankelijk van de omgevingslucht (aanzuiglucht) de warmtepomp en evt. de verwarmingsstaaf in.

Afb. 22: Automatische modus

4: Vakantie-modus

Deze modus kan worden geselecteerd als u een bepaalde periode op vakantie bent. Binnen deze periode is de warmtepomp uit. Er kan een datum voor afwezigheid en een datum voor terugkomst worden geprogrammeerd.

Afb. 23: Vakantie-modus

Voordat u de installatie verlaat, de warmtepomp in de vakantiemodus schakelen. Om bij terugkomst warm water ter beschikking te hebben, het inschakelpunt voor het weer inschakelen op 1 dag van te voren programmeren.

Bedrijf

Afb. 24: Bedrijf

REMKO RBW

Instellen van instelwaarden

In het hoofdmenu (basisoverzicht) de pijltoetsen "Onhoog" (E) of "Omlaag" (F) aanraken.

Nadat de insteltemperatuur is bereikt, op de toets "Modus"(B) drukken om de insteltemperatuur op te slaan of druk op de toets "Aan/uit" (A) om het instellen van de instelwaarde af te breken.

Afb. 25: Instellen van instelwaarden

OPMERKINGEN

1. Wordt na het wijzigen van de waarden de "Aan/uit"-toets ingedrukt, worden de waarden niet opgeslagen.
2. Wordt na het wijzigen van de waarden 5 seconden geen toets ingedrukt, springt de regelaar naar het hoofdscherm en worden de instellingen opgeslagen.

Toetsblokkering

Om de toetsen te blokkeren, de "Aan/uit"-toets ca. 5 seconden ingedrukt houden. Op het display verschijnt het "Slot"-symbool. In deze toestand kunnen instellingen worden uitgevoerd. Om de toetsen te ontgrendelen, de "Aan/uit"-toets ca. 5 seconden ingedrukt houden

Afb. 26: Toetsblokkering

OPMERKING

Bij een storing van het apparaat wordt de toetsblokkering automatisch opgeheven

Onafhankelijk van welke bedrijfsmodus is ingesteld, kan de verwarmingsstaaf worden geactiveerd. Druk hiervoor op de "Elektrisch verwarmingselement"-toets (D). Op het display verschijnt het symbool dat de verwarmingsstaaf is geactiveerd. Bij het bereiken van de insteltemperatuur schakelt de verwarmingsstaaf automatisch uit.

Afb. 27: Elektr. verwarmingselement - WP is aan

Afb. 28: Elektrisch verwarmingselement - WP is uit

Circulatiebedrijf

In circulatiebedrijf zijn bij het apparaat RBW 300 PV 2 ventilatorsnelheden en bij het apparaat RBW 300 PV-S slechts één (de middelste) ventilatorsnelheid beschikbaar. Het circulatiebedrijf kan worden gebruikt om de aangesloten ruimte te ventileren, zonder dat de WP (compressor) in bedrijf is. Druk hiervoor ca. 2 seconden op de "El. verwarmingselement"-toets (D). Op het display verschijnt het ventilatorsymbool. Er kunnen 2 ventilatorsnelheden (alleen bij apparaat RBW 300 PV) worden geselecteerd. Voor het instellen de "El. verwarmingselement"-toets (D) 2 sec. ingedrukt houden.

Afb. 29: Circulatiebedrijf

REMKO RBW

Instellen van de tijd

Voor het instellen van de tijd drukken op het klok-symbool. Knippert de tijd, kan de tijd met de pijltoetsen worden ingesteld. Voor het opslaan drukken op de "Modus"-toets (B). Daarna de datum instellen.

Afb. 30: Instellen van de tijd

A: Het instellen van de jaarwaarde gebeurt net als in de bovenstaande stappen.
B: Wordt tijdens het programmeren op de "Aan/uit"-toets (A) gedrukt, worden de waarden niet opgeslagen en wordt het hoofdmenu weer weergegeven.

C: Worden 5 seconden geen instellingen uitgevoerd, worden de waarden opgeslagen en wordt het hoofdmenu weergegeven.

D: Voor het controleren van de datum op de "KLOK"-toets (C) drukken.

Tijdprogramma

Ga voor het instellen, resp. wijzigen van het dagprogramma als volgt te werk:

Mogelijkheid 1


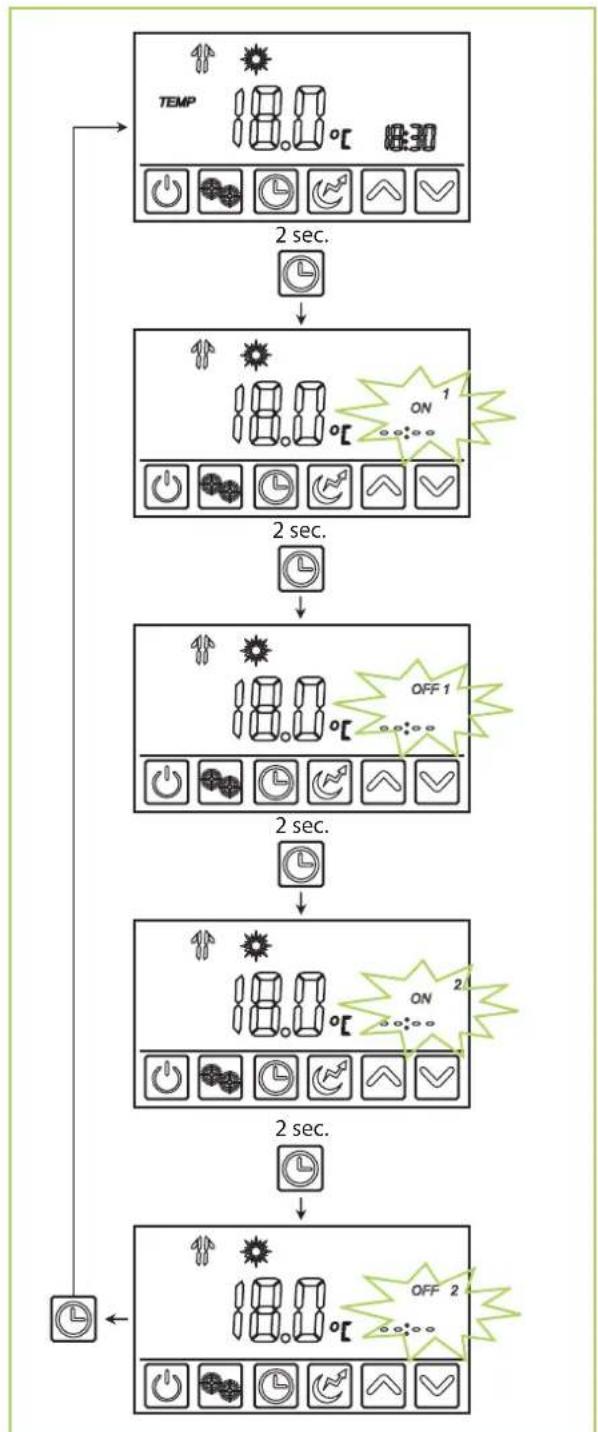

Afb. 31: Tijdprogramma - instelmogelijkheid 1

Mogelijkheid 2


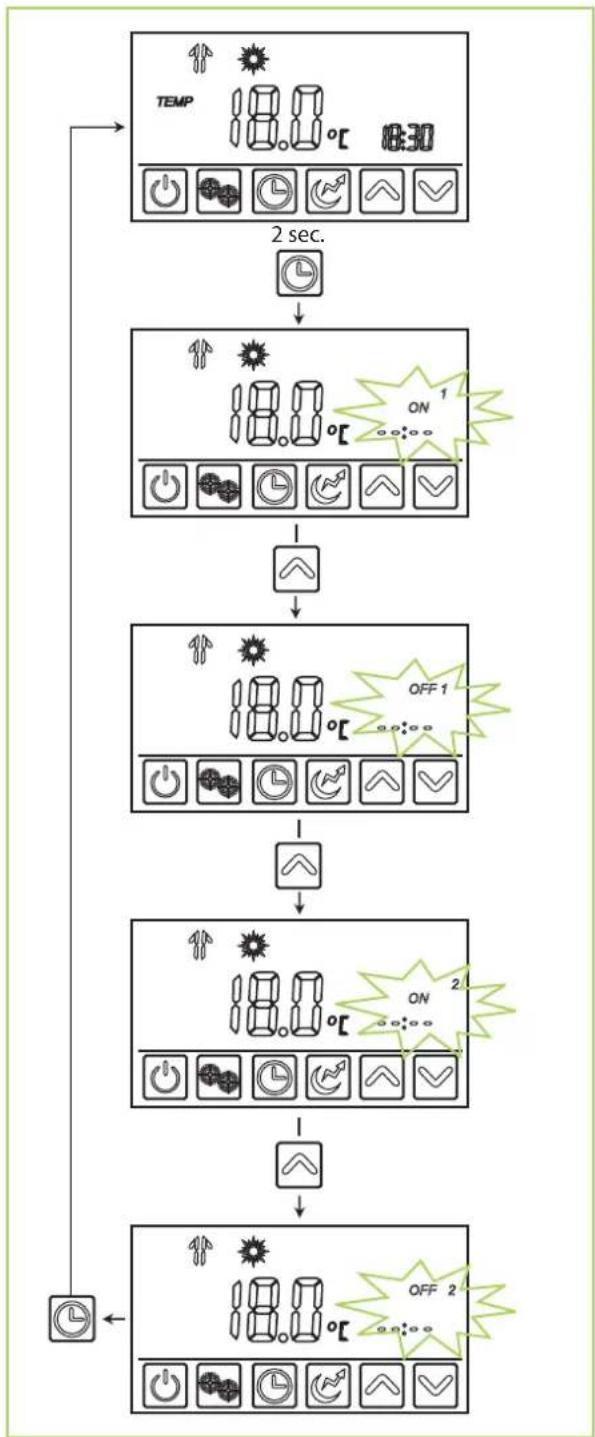

Afb. 32: Tijdprogramma - instelmogelijkheid 2

REMKO RBW

Voorbeeld voor het instellen van een dagprogramma - inschakelen om 16:30 uur

Afb. 33: Tijdprogramma - voorbeeld

A: Druk op de "KLOK"-toets (C) om in het tijdprogramma 1 te komen, de instellingen worden uitgevoerd zoals beschreven.
B: Worden 5 seconden geen instellingen uitgevoerd, worden de waarden opgeslagen en wordt het hoofdmenu weergegeven.

C: Knippert de "Uren/minuten"-weergave en wordt op de "Aan/uit"-toets (A) gedrukt, komt u direct in het hoofdmenu, zonder het opslaan van de waarden.

Deactiveren van het ingestelde tijdprogramma

Afb. 34: Deactiveren van het tijdprogramma

Instellen van een vakantieprogramma

Druk op de "Modus"-toets (B) tot het symbool "Vakantiemodus" (3) verschijnt.

Voorbeeld: Start van het programma op 27 september.

Afb. 35: Vakantiemodus

A: Druk op de "Klok"-toets (C) om de invoer op te slaan.
B: Wacht 5 seconden, uw instellingen worden doorgevoerd.
C: Druk op de "Aan/uit"-toets (1) om direct terug te gaan naar het hoofddisplay

OPMERKINGEN

1. Schakel het apparaat uit voordat u op vakante gaat en stel de dag in waarop de warmtepomp weer moet starten. Het inschakelen is niet nodig. Het apparaat schakelt automatisch in op de ingestelde datum.
2. Schakelt het apparaat in, worden de symbolen nog steeds op het hoofddisplay, bijv. "OFF" weergegeven. De weergave wordt om 0:00 uur gewist op het display.
3. De warmtepomp wordt om 0:00 gestart.

REMKO RBW

Parameters configureren

Hoofdmenu

Hoofddisplay: Om op het parameterniveau te komen, als volgt te werk gaan:

A: De stappen voor het wijzigen van andere parameters zijn hetzelfde als bij parameter "do2".
B: Druk op de "Modus"-toets (B) om de invoer op te slaan en druk op de "Aan/uit"-toets om terug te komen in het hoofdmenu.

OPMERKINGEN

1. Wordt na het wijzigen van de waarden de "Aan/uit"-toets ingedrukt terwijl de parameter knippert, worden de waarden niet opgeslagen en wordt naar de bovenste parameter gesprongen.
2. Na het opslaan van instellingen met de "Modus"-toets, kan met de "Aan/uit"-toets worden teruggegaan naar het hoofdmenu.
3. Na 20 seconden worden de ingestelde waarden opgeslagen en wordt op het display het hoofdoverzicht gegeven.

Activeren van de legionellafunctie

Hoofddisplay: Om op het parameterniveau te komen, als volgt te werk gaan:

Afb. 37: Activeren van de legionellafunctie

g03: De stappen voor het wijzigen van andere parameters zijn hetzelfde als bij parameter "d02".

g04: Druk op de "Modus"-toets (B) om de invoer op te slaan en druk op de "Aan/uit"-toets om terug te komen in het hoofdmenu.

Zie positie 14-17 in afbeelding ♦ „Parameter“ op pagina 38 voor de betreffende parameters.

OPMERKINGEN

1. Wordt na het wijzigen van de waarden de "Aan/uit"-toets ingedrukt terwijl de parameter knippert, worden de waarden niet opgeslagen en wordt naar de bovenste parameter gesprongen.
2. Na het opslaan van instellingen met de "Modus"-toets, kan met de "Aan/uit"-toets worden teruggegaan naar het hoofdmenu.
3. Na 20 seconden worden de ingestelde waarden opgeslagen en wordt op het display het hoofdoverzicht gegeven.

REMKO RBW

Activeren van de zonne-energiefunctie

Wordt de REMKO RBW-gebruikswaterwarmtepomp in combinatie met een thermische zonne-energie-installatie gebruikt, moet rekening worden gehouden met het volgende:

Voor het gebruik van de warmtepomp in combinatie met max. 7,5 m ^2 zonnecollectoroppervlak, moet na het maken van de hydraulische aansluiting ook de meegeleverde collectorvoeler worden aangesloten. Gebruik hiervoor het betreffende meetpunt van uw collectoroppervlak, de voeler aansluiten op klem 4 (Afb. 38). De zonnecollectorpomp wordt aangesloten op klem 2.
Verwijder hierbij de weerstand waarmee deze uitsluiting al is uitgerust. Deze weerstand bewaren bij het apparaat, om evt. noodbedrijf bij een storing mogelijk te maken. Wordt de REMKO RBW-gebruikswaterwarmtepomp zonder voeler of weerstand gebruikt, wordt een foutmelding gegeven op het display.

Na het met succes installeren van de thermische zonne-energie-installatie en het aansluiten van de collectorvoeler, is de functie klaar voor gebruik. Voor het optimaliseren van de geïnstalleerde installatie moeten de volgende parameters nog worden aangepast bij de installatie.

Nr.	Beschrijving Code		Parameter	Waarde Bereik
30	Gebruikte reservoirvoeler zonne-energie	n	n01 0	0-onder/1-boven
31	Min. looptijd zonne-energiepomp n02 15 min 1-30 min
32	Start temperatuurverschil zonne-energie n03 5°C 0~20 K
33	Nachtverlaging n04 0/nee 0-nee/1-ja
34	Starttijd nachtverlaging n05 00 h 00~23 h
35	Eindtijd nachtverlaging n06 6 h 00~23 h
36	Starttemperatuur nachtverlaging	n07 70°C	40~90°C
37	Eindtemperatuur nachtverlaging	n08 10°C	1~40°C
38	Max. reservoirtemperatuur voor zonne-energie-omschakelventiel		n09 70°C	50~90°C
39	Max. reservoirtemperatuur zonne-energiepomp stop		n10	70°C
40	Zonne-energiepomp reservoirtemp.-afhankelijk	n11 0/nee	0-nee/1-ja
41	Start collectortemperatuur zonne-energiepomp	r	r01	55°C

Voor het aanpassen van de parameters, de stappen uitvoeren die al zijn beschreven bij het configureren en activeren van de legionellafunctie uitvoeren op de betreffende parameterniveaus.

Zonne-energie omschakelklep

Voor het verhogen van de zonne-energieopbrengst, bestaat de mogelijkheid een omschakelklep voor het laden van een extra reservoir te gebruiken (zie voorbeeld Afb. 8)

Beschrijving	Code	Parameter	Waarde Bereik
Max. reservoirtemperatuur voor zonne-energie-omschakel-ventiel	n	n10 70°C	50~90°C

Voor het aanpassen van de parameters voor het aansturen van de omschakelklep, de stappen die al zijn beschreven bij activeren van de zonne-energiefunctie, uitvoeren op de betreffende parameterniveaus.

Afb. 38: Elektrisch schema gebruikswaterwarmtepomp met zonne-energiekoppeling

1: PV-contact (potentiaalvrij)

3: Omschakelventiel

2: Pomp zonne-energie

4: Collectorvoeler

Activeren van de PV-functie

Voor gebruik van de REMKO RBW-gebruikswaterwarmtepomp in combinatie met een fotovoltaïsche installatie, bestaat de mogelijkheid het potentiaalvrije contact van klem 1 te gebruiken (Afb. 38).

Na het met succes installeren van de thermische zonne-energie-installatie en het aansluiten van de collectorvoeler, is de functie klaar voor gebruik. Voor het optimaliseren van de geïnstalleerde installatie moeten bij de installatie ook de volgende parameters worden aangepast.

Beschrijving Code				Parameter	Waarde Bereik
Instelwaarde bij PV-opbrengst r r14	45°C	10-60°C

REMKO RBW

Parameter

Parameterlijst (expertniveau)

Nr.	Beschrijving Code		Parameter	Waarde Bereik
1	Fabrieksinstelling	/	/01
2	Fabrieksinstelling /02
3	Fabrieksinstelling	C	C01 0
4	Fabrieksinstelling C02 5°C
5	Fabrieksinstelling C03 -1°C
6	Fabrieksinstelling C04 5°C
7	Start dooitemperatuur (verdamper)	d	d01 -3°C -30~0°C
8	Einde dooitemperatuur (verdamper) d02 13°C 2~30°C
9	Tijd tussen dooiprocedures d03 45 min 30~90 min
10	Max. dooitijd		d04 8 min 1~12 min
11	Min. dooitijd eco-dooien (circulatie-dooien)		d05 3 min 1~10 min
12	Dooimodus 1 = circulatie, 2 = heetgas		d06 0 0~2
13	Omgevingstemp. voor start heetgasdooien		d07 4°C -10~20°C
14	Instelwaarde voor legionella-functie	g	g01 60°C 30~70°C
15	Duur van de legionella-functie		g02 0 min 0~90 min
16	Tijd start legionella-functie		g03 0 h 0~23 h
17	Periode (dagen) voor legionella-functie		g04 7 dagen 7~99 dagen
18	El. expansieklep mode	E	E01 1 Fabrieksinstelling
19	Oververhitting temperatuur		E02 5°C Fabrieksinstelling
20	Expansieklep Uitgangspositie		E03 240 Fabrieksinstelling
21	Expansieklep minimale positie		E04 100 Fabrieksinstelling
22	Expansieklep positie ontdooiing mode		E05 480 Fabrieksinstelling
23	Weer opstarten na stroomuitval	H	H01 1 0-nee/1-ja
24	Activering keuken mode		H02 0 0-nee/1-ja
25	Warmtebron (lucht)		H03 0 Fabrieksinstelling
26	Aanvoer tijd om inbedrijfstelling		H04 1 min Fabrieksinstelling
27	Koelfunctie		H05 0 Fabrieksinstelling
28			H06 1,0 Fabrieksinstelling
29	Temperatuureenheid		H07 0 0-°C/1-F

Parameterlijst (expertniveau) - vervolg

Nr.	Beschrijving Code		Parameter	Waarde Bereik
30	Gebruikte reservoirvoeler zonne-energie		n01 0	0-onder/1-boven
31	Min. looptijd zonne-energiepomp n02 15 min 1-30 min
32	Start temperatuurverschil zonne-energie n03 5°C 0~20 K
33	Nachtverlaging n04 0/nee 0-nee/1-ja
34	Starttijd nachtverlaging n05 00 h 00~23 h	n
35	Eindtijd nachtverlaging n06 6 h 00~23 h
36	Starttemperatuur nachtverlaging		n07 70°C	40~90°C
37	Eindtemperatuur nachtverlaging		n08 10°C	1~40°C
38	Max. reservoirtemperatuur voor zonne-energie-omschakelventiel		n09 70°C	50~90°C
39	Max. reservoirtemperatuur zonne-energiepomp stop		n10	70°C
40	Zonne-energiepomp reservoirtemp.-afhankelijk		n11 0/nee	0-nee/1-ja
41	Start collectortemperatuur zonne-energiepomp		r01	55°C
42	Instelwaarde keukenmodus		r02	45°C
43	Hysteresse instelwaarde WW-water		r03 5 °C	1~20 K
44	Parallelbedrijf warmtepomp/verwarmingsstaaf		r04	0/nee
45	Inschakeltemperatuur elektr. verwarmingsstaaf		r05	55°C
46	Inschakelvertraging elektr. verwarmingsstaaf		r06	200 min
47	Elektr. verwarmingsstaaf vervangt compressor	r	r07 0	0-nee/1-ja
48	Onderste toepassingsgrens warmtepomp		r08 0°C	-20~10°C
49	Bivalentiepunt elektr. verwarmingsstaaf zonder vertraging		r09	10°C
50	Bivalentiepunt el. verwarmingsstaaf m. tijdvertr. r06		r10	25°C
51	Fabrieksinstelling		r11 60 s	0~255 s
52	Onderste toepassingsgrens noodstop warmtepomp		r12	-5°C
53	Verwarmingsgrens keukenmodus		r13	56°C
54	Instelwaarde bij PV-opbrengst		r14	45°C
55	Verwijdert status aan/uit-schakelaar		S01	Status
56	OHP-schakelaar (overtemperatuurbeveiliging) compressor		S02	Status
57	Niet toegewezen	S
58	Storingsuitgang status hogedrukschakelaar		S04	Status
59	Schakelpunt elektr. verwarmingsstaaf		S05	Status
60	Niet toegewezen

REMKO RBW

Parameterlijst (expertniveau) - vervolg

Nr.	Beschrijving Code		Parameter	Waarde Bereik
61	Omgevingstemperatuur		t01	Meet-waarde	-9~99°C
62	Reservoirtemperatuur onder t02			Meet-waarde	-9~99°C
63	Reservoirtemperatuur boven t03	t		Meet-waarde	-9~99°C
64	Verdampertemperatuur t04			Meet-waarde	-9~99°C
65	Zuiggastemperatuur t05			Meet-waarde	-9~99°C
66	Collectortemperatuur t06			Meet-waarde	-9~99°C
67	Compressorstatus		O01 Status on/off
68	Status elektrische verwarmingsstaaf O02 Status on/off
69	Magneetklep dooien O03 Status on/off
70	Ventilatorsnelheid laag O04 Status on/off
71	Ventilatorsnelheid hoog/circulatiepomp/ zonne-energiepomp		O05 Status on/off
72	Bedrijf circulatiepomp / zonne-energiepomp O06 Status on/off
73	EEV-positie O07 Status 0~500

Parameterlijst (gebruikersniveau)

Nr.	Beschrijving	Parameter	Waarde Bereik
1	Start dooitemperatuur (verdamper)	d01	-3°C	-30°C~0°C
2	Einde dooitemperatuur (verdamper)	d02	13°C	2~30°C
3	Tijd tussen dooiprocedures	d03	45 min	30~90 min
4	Max. dooitijd	d04	8 min	1~12 min
5	Duur van de legionella-functie	g02	0 min	0~90 min
6	Tijd start legionella-functie	g03	0 h	0~23 h
7	Periode (dagen) voor legionella-functie	g04	7D	7~99 dagen
8	Max. reservoirtemperatuur zonne-energiepomp stop	n10	70°C	50~90°C
9	Inschakelvertraging elektr. verwarmingsstaaf	r06	200 min	0~450 min

Parameterbeschrijving

Parameter	Omschrijving Beschrijving
d01 Start	dooitemperatuur (verdamper)	Is de verdampertemperatuur < d01, start de dooiprocedure
d02 Einde	dooitemperatuur (verdamper)	Is de verdampertemperatuur > d02, eindigt de dooiprocedure
d03 Tijd	tussen dooiprocedures	Is de min. looptijd van de warmtepomp tussen 2 dooiprocedures
d04 Max.	dooitijd	Na het verstrijken van de ingestelde tijd d04 wordt het dooien beëindigd
g02 Duur van de legionella-functie Tijd voor de legionella-functie
g03 Tijd	start legionella-functie Op deze tijd start de legionella-functie
g04 Periode (dagen) voor legionella-functie		Na deze periode (dagen) wordt de legionella-functie geactiveerd
n10	Max. reservoirtemperatuur zonne-energiepomp stop	Is de reservoirtemperatuur hoger dan n10, stopt de zonne-energiepomp r06: Inschakelvertra-ging elektrische verwarmingsstaaf. Bij het over-schrijden van de ingestelde looptijd r06, wordt de elektrische verwarmingsstaaf ingeschakeld

REMKO RBW

11 Reiniging en onderhoud

Het regelmatig verzorgen en onderhouden waar- borgen een storingsvrij gebruik en een lange levensduur van de warmtepomp.

■ Controleer de elektrische aansluitingen
Bij het buiten werking stellen van de warmtepomp het reservoir aftappen. Vorstgevaar!
We raden aan het reservoir regelmatig te reinigen
- Controleer de beschermingsanode regelmatig
We raden aan de warmwatertemperatuur zo laag mogelijk in te stellen, voor het waarborgen van een zo effectief mogelijk bedrijf
- Controleer alle onderdelen op drukbestendigheid en lekkages. Controleer de koudemiddelvulhoeveelheid regelmatig
Voor de eventueel wettelijk voorgeschreven lekdichtheidscontrole moet een onderhouds-contract met een jaarlijks onderhoudsinterval worden afgesloten met gespecialiseerd bedrijf.
Bij luchtaanzuiging uit een wasdroogkelder, moeten geschikte filters worden voorzien en maandelijks worden gecontroleerd. Houd ook rekening met het maximale drukverlies.

12 Tijdelijk uit gebruik nemen

Indien de verwarmingsinstallatie gedurende een langere periode niet wordt gebruikt (bijv. door vakantie), mag deze toch niet geheel worden uitgeschakeld!

Tijdens het tijdelijk uit gebruik nemen, moet de installatie in de modus "Startklaar" worden gebracht.
■ Voor de duur van de afwezigheid kunnen verwarmingstijden worden geprogrammeerd.
Als het uit gebruik nemen weer wordt beëindigd, moet de vorige bedrijfsmodus weer worden hersteld.
- Het wijzigen van de bedrijfsmodus is in het hoofdstuk "bediening" beschreven.

! AANWIJZING!

In de bedrijfsmodus „Startklaar“ staat de warmtepomp standby. Alleen de antivriesfunctie van de hele installatie wordt geactiveerd.

13 Verhelpen van storingen en klantenservice

13.1 Verhelpen van storingen en klantenservice

Het apparaat is volgens de modernste productiemethoden geproduceerd en meerdere keren op een probleemloze werking gecontroleerd. Treden desondanks storingen op, controleer dan de werking van het apparaat volgens de onderstaande lijst. Zijn alle controles uitgevoerd en werkt het apparaat nog steeds niet probleemloos, neem dan contact op met een gespecialiseerd bedrijf.

Foutbeschrijving Oorzaak Verhelpen
Installatie werkt niet Voedingsspanning correct? Voedingsspanning uit-/inschakelen en spanning controleren
Hogedrukstoring Koudemiddelovervulling Nieuw vullen
Lagedrukstoring Koudemiddeltekort Circuit op lekkages controleren
Er komt geen heet water	Kranen watertoevoer dicht Kranen open draaien
	Waterdruk te laag	Waterdruk verhogen
Display blijft donker	Veiligheidstemperatuurbegrenzer aange-sproken	Temperatuur in reservoir verlagen

Foutcodes en betekenis

Code	Beschrijving van de fout	Oorzaak	Oplossing
P01	Sensor reservoir onder defect	Defect of kortgesloten. Stekker-contact niet correct	Sensorweerstand controleren.Sensor vervangen
P02	Sensor reservoir boven defect
P034	Sensor collector defect
P04	Sensor circulatie defect
P05	Sensor verdamper defect
P07	Sensor aanzuigleiding defect
E01	Hogedrukstoring	Koudemiddeldruk te hoog, drukschakelaar aangesproken	Druk controleren, watertempe-ratuur te hoog
E02	Lagedrukstoring	Koudemiddeldruk te laag, druk-schakelaar aangesproken	Druk controleren, koudemiddel-tekort
E03	Oververhittingsfout	Watervulpeil te laag	Watervulpeil controleren
E08	Communicatiestoring	Communicatiestoring tussen bedieningsdeel en hoofdprint-plaat	Kabelverbinding, stekkercon-tacten controleren

13.2 Weerstanden van de temperatuursensoren
NTC R-T tabel (R25 = 5kΩ B25/50 = 3470 k)

Temp. (°C)	Weerstand (kOhm)	Temp. (°C)	Weerstand (kOhm)
-30 63.7306 1 13.6017
-29 60.3223 2 13.0057
-28 57.1180 3 12.4393
-27 54.1043 4 11.9011
-26 51.2686 5 11.3894
-25 48.5994 6 10.9028
-24 46.0860 7 10.4399
-23 43.7182 8 9.9995
-22 41.4868 9 9.5802
-21 39.3832 10 9.1810
-20 37.3992 11 8.8008
-19 35.5274 12 8.4385
-18 33.7607 13 8.0934
-17 32.0927 14 7.7643
-16 30.5172 15 7.4506
-15 29.0286 16 7.1513
-14 27.6216 17 6.8658
-13 26.2913 18 6.5934
-12 25.0330 19 6.3333
-11 23.8424 20 6.0850
-10 22.7155 21 5.8479
-9 21.6486 22 5.6213
-8 20.6380 23 5.4048
-7 19.6806 24 5.1978
-6 18.7732 25 5.0000
-5 17.9129 26 4.8108
-4 17.0970 27 4.6298
-3 16.3230 28 4.4566
-2 15.5886 29 4.2909
-1 14.8913 30 4.1323
0 14.2293 31 3.9804

Temp. (°C)	Weerstand (kOhm)	Temp. (°C)	Weerstand (kOhm)
32 3.8349 67 1.1771
33 3.6955 68 1.1413
34 3.5620 69 1.1068
35 3.4340 70 1.0734
36 3.3113 71 1.0412
37 3.1937 72 1.0100
38 3.0809 73 0.9800
39 2.9727 74 0.9509
40 2.8688 75 0.9228
41 2.7692 76 0.8957
42 2.6735 77 0.8695
43 2.5816 78 0.8441
44 2.4934 79 0.8196
45 2.4087 80 0.7959
46 2.3273 81 0.7730
47 2.2491 82 0.7508
48 2.1739 83 0.7293
49 2.1016 84 0.7086
50 2.0321 85 0.6885
51 1.9656 86 0.6690
52 1.9015 87 0.6502
53 1.8399 88 0.6320
54 1.7804 89 0.6144
55 1.7232 90 0.5973
56 1.6680 91 0.5808
57 1.6149 92 0.5647
58 1.5636 93 0.5492
59 1.5142 94 0.5342
60 1.4666 95 0.5196
61 1.4206 96 0.5055
62 1.3763 97 0.4919
63 1.3336 98 0.4786
64 1.2923 99 0.4658
65 1.2526 100 0.4533
66 1.2142

NTC R-T tabel (R25 = 50.000 kΩ B25/50 = 3950 k)

Temp. (°C)	Weerstand (kOhm)	Temp. (°C)	Weerstand (kOhm)
-40 2009.2 -6 232.60
-39 1869.0 -5 220.13
-38 1739.6 -4 208.40
-37 1620.2 -3 197.38
-36 1509.8 -2 187.02
-35 1407.8 -1 177.27
-34 1313.5 0 168.10
-33 1226.2 1 159.46
-32 1145.3 2 151.32
-31 1070.4 3 143.66
-30 1001.0 4 136.43
-29 936.58 5 129.62
-28 876.76 6 123.19
-27 821.21 7 117.12
-26 769.58 8 111.39
-25 721.58 9 105.98
-24 676.92 10 100.87
-23 635.35 11 96.040
-22 596.63 12 91.470
-21 560.55 13 87.148
-20 526.92 14 83.057
-19 495.54 15 79.185
-18 466.26 16 75.519
-17 438.91 17 72.045
-16 413.37 18 68.754
-15 367.69 19 65.634
-14 367.16 20 62.676
-13 346.26 21 59.870
-12 326.70 22 57.207
-11 308.38 23 54.679
-10 291.22 24 52.279
-9 275.13 25 50.000
-8 260.05 26 47.834
-7 245.89 27 45.775

Temp. (°C)	Weerstand (kOhm)	Temp. (°C)	Weerstand (kOhm)
28 43.818 63 11.182
29 41.956 64 10.799
30 40.185 65 10.431
31 38.500 66 10.078
32 36.896 67 9.7393
33 35.368 68 9.4134
34 33.913 69 9.1002
35 32.527 70 8.7991
36 31.206 71 8.5096
37 29.947 72 8.2313
38 28.746 73 7.9637
39 27.600 74 7.7061
40 26.507 75 7.4584
41 25.464 76 7.2199
42 24.468 77 6.9904
43 23.517 78 6.7694
44 22.608 79 6.5566
45 21.740 80 6.3515
46 20.911 81 6.1541
47 20.118 82 5.9639
48 19.359 83 5.7805
49 18.634 84 5.6037
50 17.940 85 5.4333
51 17.276 86 5.2690
52 16.641 87 5.1105
53 16.032 88 4.9576
54 15.450 89 4.8104
55 14.892 90 4.6678
56 14.357 91 4.5304
57 13.845 92 4.3978
58 13.353 93 4.2690
59 12.882 94 4.1462
60 12.430 95 4.0268
61 11.997 96 3.9114
62 11.581 97 3.8000

REMKO RBW

Temp. (°C)	Weerstand (kOhm)	Temp. (°C)	Weerstand (kOhm)
98 3.6923	110 2.6457
99 3.5887	111 2.5756
100 3.4876	112 2.5077
101 3.3903	113 2.4420
102 3.2978	114 2.3783
103 3.2052	115 2.3166
104 3.1172	116 2.2568
105 3.0320	117 2.1989
106 2.9497	118 2.1427
107 2.8699	119 2.0882
108 2.7927	120 2.0354
109 2.7180

14 Illustratie van het apparaat en reserveonderdelen

Afb. 39: Apparaatafbeelding

Afmeting- en constructieveranderingen in het kader van de technische doorontwikkeling, blijven ons voorbehouden

Reserveonderdeellijst

Nr.	Omschrijving RBW 300 PV RBW 300 PV-S
	Vanaf serienummer: 1422F... 1423F...
1	Bekleding voor 1110737 1110737
2	Bekleding boven 1110738 1110738
3	Bedieningseenheid 1110739 1110739
4	Magneetklep 1110740 1110740
5	Hogedrukschakelaar 1110741 1110741
6	Compressor 1110742 1110742
7	Thermostatische expansieklep 1110743 1110743
8	Warmtewisselaar	1110754 1110754
9	Ventilatorlamel 1110747 1110747
10	Condensator, compressor 15 nF	1110748 1110748
11	Ventilatormotor	1110749 1110749
12	Hoofdprintplaat	1110750 1110750
13	Veiligheidstemperatuurbegrenzer (VTB)	1110760 1110760
14	Elektrische verwarmingsstaaf 1,5 kW	1110761 1110761
15	Plaat bedieningsdeel	1110763 1110763
16	Condensator ventilatormotor 2nF	1110762 1110762

Bij reserveonderdeelbestellingen naast het EDV-nr. graag ook altijd het apparaatnummer en apparaattype (zie typeplaatje) opgeven!

Reserveonderdelen zonder afbeelding

Nr. Omschrijving RBW 300 PV RBW 300 PV-S
Transformer	1110764 1110764
Magnesiumanode	1110744 1110744
Sensor zuigleiding T5	1110745 1110745
Sensor luchtaanzuiging T1	1110746 1110746
Sensor waterinlaat T2	1110751 1110751
Sensor wateruitlaat T3	1110752 1110752
Collectorvoeler T6	---	1110755
Sensor warmtewisselaar T4	1110753 1110753

Bij reserveonderdeelbestellingen naast het EDV-nr. graag ook altijd het apparaatnummer en apparaattype (zie typeplaatje) opgeven!

15 Index

A

Aansluitingen vermogensprintplaat ..... 2 0

Afvoeren van de apparaten en componenten . . . 6

Afvoeren van de verpakking 6

Apparaatafmetingen 8

B

Bedieningseenheid 24

Beschrijving van het apparaat .... 10

Besturingslogica 22

C

Condenswaterafvoer 16

COP 7

Corrosiebescherming 11

D

Dekselafmetingen 9

Drijfgas volgens Kyoto-protocol ..... 7

Drukreduceer 15

E

Elektrische aansluiting 20

Functies van de bedieningseenheid ..... 24

G

Garantie 6

H

Hydraulisch aansluitschema 17

Hydraulische aansluiting ..... 17

|

Inbedrijfstelling 22

Installatie 15

L

Laden met tweede warmtebron 16

Leidingaansluitingen 8

M

Magnesium-beschermingsanode ..... 1 1

Milieubescherming 6

Minimale afstanden 13

0

Opstelling 12

P

Productbeschrijving 10

R

Recycling 6

Reserveonderdelen bestellen 48

s

Sanitaire aansluitingen 15

Symboolfuncties van de bedieningseenheid ... 25

Systeemopbouw 11

T

Temperatuursensoren Weerstanden....44, 45

Toepasselijk gebruik 6

V

Veiligheid Algemene 4
Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften 4
Kwalificaties van het personeel ..... 4
Markering van instructies .... 4
Veiligheidsbewust werken 5
Veiligheidsvoorschriften voor de exploitant . . 5
Veiligheidsvoorschriften voor inspectiewerkzaamheden 5
Veiligheidsvoorschriften voor montage ..... 5
Veiligheidsvoorschriften voor onderhouds . . . 5
Zelfstandige ombouw .... 5 Zelfstandige vervaardiging van reserveonderdelen .... 5
Veiligheidsklep 15
Vermogensprintplaat, aansluitingen .....2 0
Verwarmingsvermogen 7

W

Warmteverliezen voorkomen 15

Weerstanden Temperatuursensoren .... 44, 45

Werking van de warmwaterwarmtepomp ..... 1 0

REMKO RBW

REMKO INTERNATIONAL

... en altijd dicht bij u in de buurt! Maak gebruik van onze ervaring en advies

Via onze intensieve training brengen we de vakkennis van onze adviseurs steeds op de nieuwste stand. Dit heeft ons de reputatie opgeleverd, meer te zijn dan een goede, betrouwbare leverancier: REMKO, een partner, die helpt bij het oplossen van problemen.

De verkoop

REMKO beschikt niet alleen over een goed uitgebouwd netwerk van vertegenwoordigingen in binnen- en buitenland, maar ook over hoog gekwalificeerd vakkundig personeel voor de verkoop. REMKO-medewerkers in de buitendienst zijn meer dan alleen verkoper: voor alles dienen zij voor onze klanten adviseurs te zijn in de airconditioning- en warmtetechniek.

De servicedienst

Onze apparaten werken nauwkeurig en betrouwbaar. Als er onverhoopt toch een storing optreedt, dan is de REMKO servicedienst snel ter plaatse. Ons omvangrijk netwerk van ervaren speciaalzaken waarborgt u altijd een snelle en betrouw-bare service.
