Producttype	Inverter warmtepomp (waterpomp) voor verwarming en koeling
Merk	REMKO
Model	WKF 180 Duo S-line
Voeding buitenunit	400 V / 3~ / 50 Hz, 3x16 A (bijv. 5x1,5 mm²)
Voeding binnenunit	230 V / 1~ / 50 Hz, 16 A (bijv. 3x1,5 mm²)
Voeding extra verwarming (optioneel)	400 V / 3~ / 50 Hz (bijv. 5x2,5 mm²)
Elektrisch verwarmingselement	9 kW, geïntegreerd in binnenunit
Systeemopbouw	Twee buitenunits (Duo), één binnenunit, gesloten koelmiddelkring
Toepassingsgebied	Verwarming en koeling van water in een gesloten circuit
Maximaal aantal gemengde verwarmingscircuits	4 (via optionele I/O-modules)
Primaire pomp	0-12 V geregelde Wilo Stratos (param. 1-11)
Warmtewisselaar	Platenwarmtewisselaar per binnenunit
Besturing	Smart Control met I/O-module (SMT I/O 01 en optioneel 02)

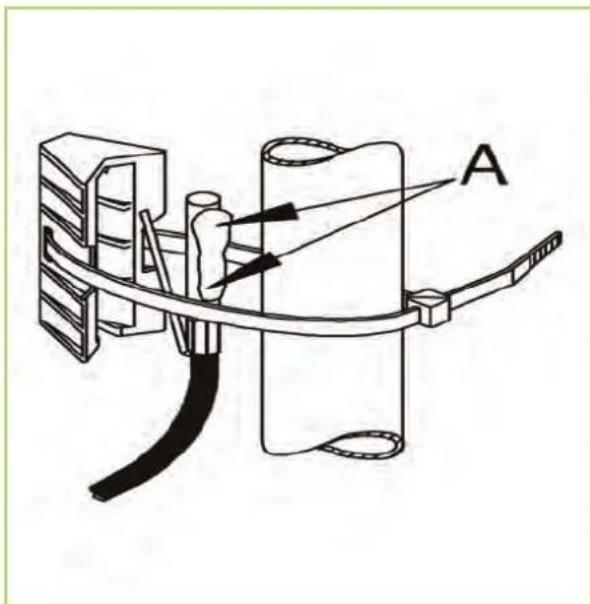

Sensoren	Buitenvoeler, contactvoeler, dompelvoeler, volumestroomsensor, drukbewaking
Veiligheid	Volgens VDE 0100, aardlekschakelaar, vorstbeveiliging, EB-spercontact
Garantie	Garantieoorkonde invullen en opsturen naar REMKO GmbH & Co. KG
Onderhoud	Jaarlijkse controle door deskundige; visuele controle en reiniging spanningsloos door gebruiker
Koudemiddelleidingen	3/8" en 5/8" (afmetingen voor WKF 180 Duo)
Gemeenschappelijke retour aansluiting	DN 25
Milieu en recycling	Verpakking en apparaat recyclen volgens plaatselijke voorschriften

Veelgestelde vragen - WKF 180 Duo S-line REMKO

Welke elektrische aansluiting heeft de REMKO WKF 180 Duo S-line nodig?

De buitenunit heeft een driefasen aansluiting van 400 V / 3~ / 50 Hz nodig (3x16 A), de binnenunit een enkelfase aansluiting van 230 V / 1~ / 50 Hz (16 A). Optioneel kan een extra verwarming van 9 kW worden aangesloten op 400 V/3~.

Hoe wordt de communicatie tussen binnen- en buitenunit tot stand gebracht?

Via een afgeschermde drie-aderige besturingsleiding (bijv. 3x1,5 mm²) aansluiten op de klemmen F1 en F2. Let op de juiste polariteit.

Wat moet ik doen bij een spertijd van het energiebedrijf?

De warmtepompmanager ontvangt een signaal via een schakelbaar contact. Bij een spertijd (contact open) wordt de compressor uitgeschakeld, maar de binnenunit blijft onder spanning om vorstschade te voorkomen. De voeding van de binnenunit mag niet worden onderbroken.

Hoe installeer ik de buitenvoeler?

Monteer de buitenvoeler in noordoostelijke richting op ca. 2,5 meter boven de grond, beschermd tegen direct zonlicht en harde wind. Gebruik een installatieleiding met minimaal 0,5 mm² aderdoorsnede.

Kan ik de sensorlengte verlengen?

Ja, sensorkabels kunnen met een draaddiameter van 1,5 mm² tot maximaal 100 meter worden verlengd.

Wat is de garantieprocedure?

Vul de meegeleverde Garantieoorkonde volledig in en stuur deze naar REMKO GmbH & Co. KG. De algemene verkoop- en leveringsvoorwaarden zijn van toepassing.

Welke veiligheidsvoorschriften zijn belangrijk voor de installatie?

De elektrische installatie moet worden uitgevoerd volgens de VDE 0100-normen en de lokale TAB 2007. Gebruik een aardlekschakelaar en zorg voor een vrije ruimte rond het apparaat. Alleen gekwalificeerd personeel mag werkzaamheden uitvoeren.

Hoe onderhoud ik de warmtepomp?

Laat de installatie minstens eenmaal per jaar door een deskundige controleren. Visuele controles en reiniging mogen in spanningsloze toestand door de gebruiker worden uitgevoerd. Houd de luchtin- en uitgangen vrij van vreemde voorwerpen.

Wat moet ik doen bij een storing?

Raadpleeg de storingsmeldingen op de bedieningsmodule. De I/O-module geeft via klem A34.1 een verzamelstoringssignaal. Neem bij aanhoudende storingen contact op met de REMKO servicedienst.

Kan ik het apparaat zelf repareren?

Nee, reparaties en onderhoud mogen alleen door erkend vakpersoneel worden uitgevoerd. Gebruik uitsluitend originele reserveonderdelen om aansprakelijkheid en veiligheid te waarborgen.

GEBRUIKSAANWIJZING WKF 180 Duo S-line REMKO

Elektrische aansluiting

REMKO WKF Duo - Inverterwarmtepompen WKF 120/180 Duo Handleiding voor de vakman

Vóór het in bedrijf nemen / gebruik van dit apparaat deze installatiehandleiding zorgvuldig lezen!!

Deze handleiding maakt deel uit van het apparaat en dient steeds in directe nabijheid van de opstellocatie resp. bij het apparaat bewaard te worden.

Wijzigingen voorbehouden; we aanvaarden geen aansprakelijkheid voor drukfouten en vergissingen!

Vertaling van het origineel

Inhoudsopgave

1 Veiligheids- en gebruiksinstructies.... 4

1.1 Algemene veiligheidsvoorschriften.... 4
1.2 Markering van instructies.... 4
1.3 Kwalificaties van het personeel.... 4
1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften.... 4
1.5 Veiligheidsbewust werken.... 5
1.6 Veiligheidsvoorschriften voor de exploitant.... 5
1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden.... 5
1.8 Zelfstandige ombouw en veranderingen.... 5
1.9 Toepasselijk gebruik.... 6
1.10 Garantie....6
1.11 Transport en verpakking 6
1.12 Milieubescherming en recycling.... 6

2 Elektrische aansluiting....7

2.1 Systeemopbouw.... 7
2.2 Onderdelenoverzicht binnenunits.... 9
2.3 Overzicht van elektrische leidingen 10
2.4 Algemene instructies.... 12
2.5 Elektrische aansluiting binnenunit.... 13
2.6 Elektrische aansluiting buitenunit 13
2.7 Opbouw elektrisch - I/O-module 01.... 16
2.8 Klemtoewijzing/legenda - I/O-module 01.... 17
2.9 Opbouw elektrisch - I/O-module 02....19
2.10 Klemtoewijzing/legenda - I/O-module 02.... 20

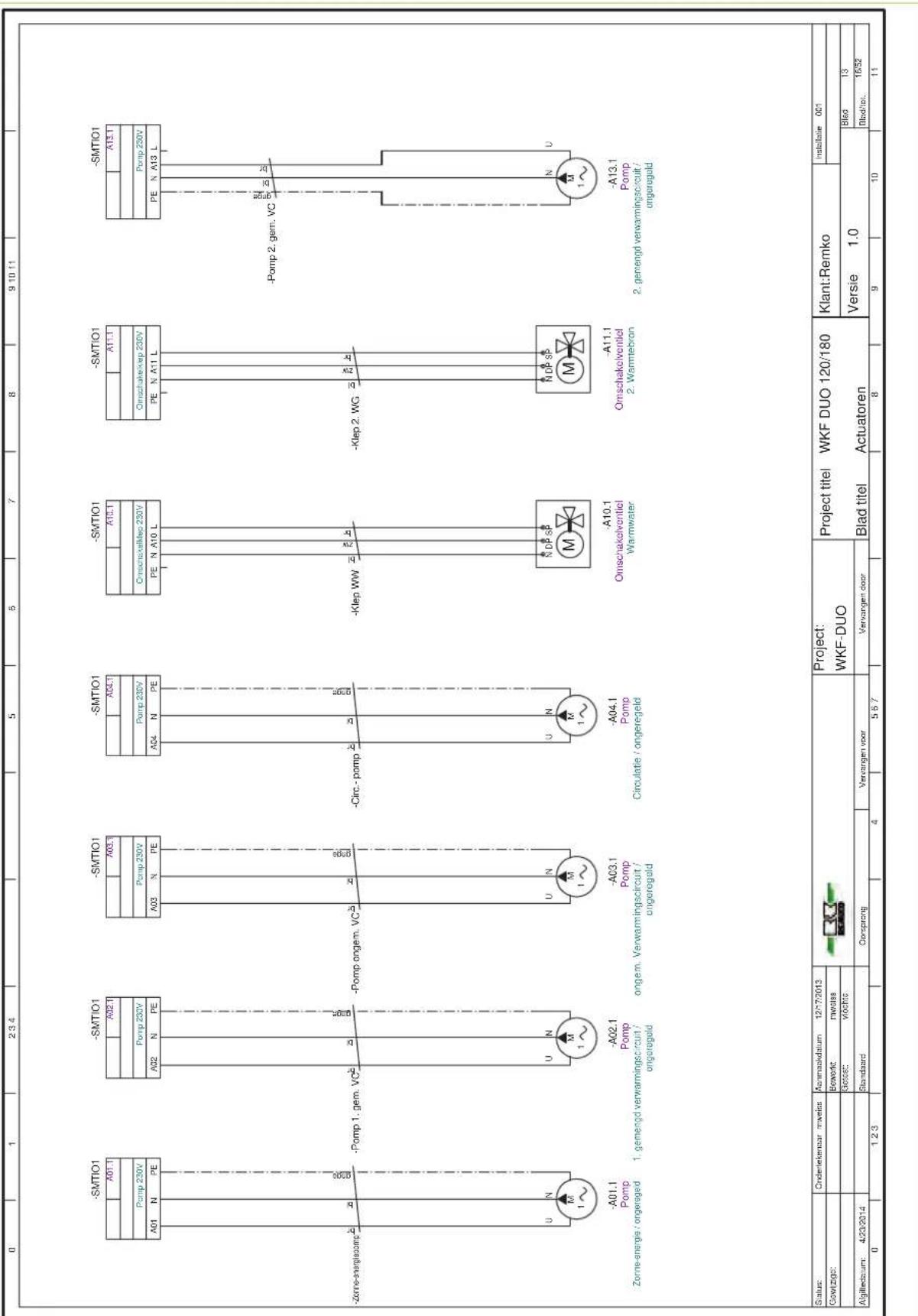

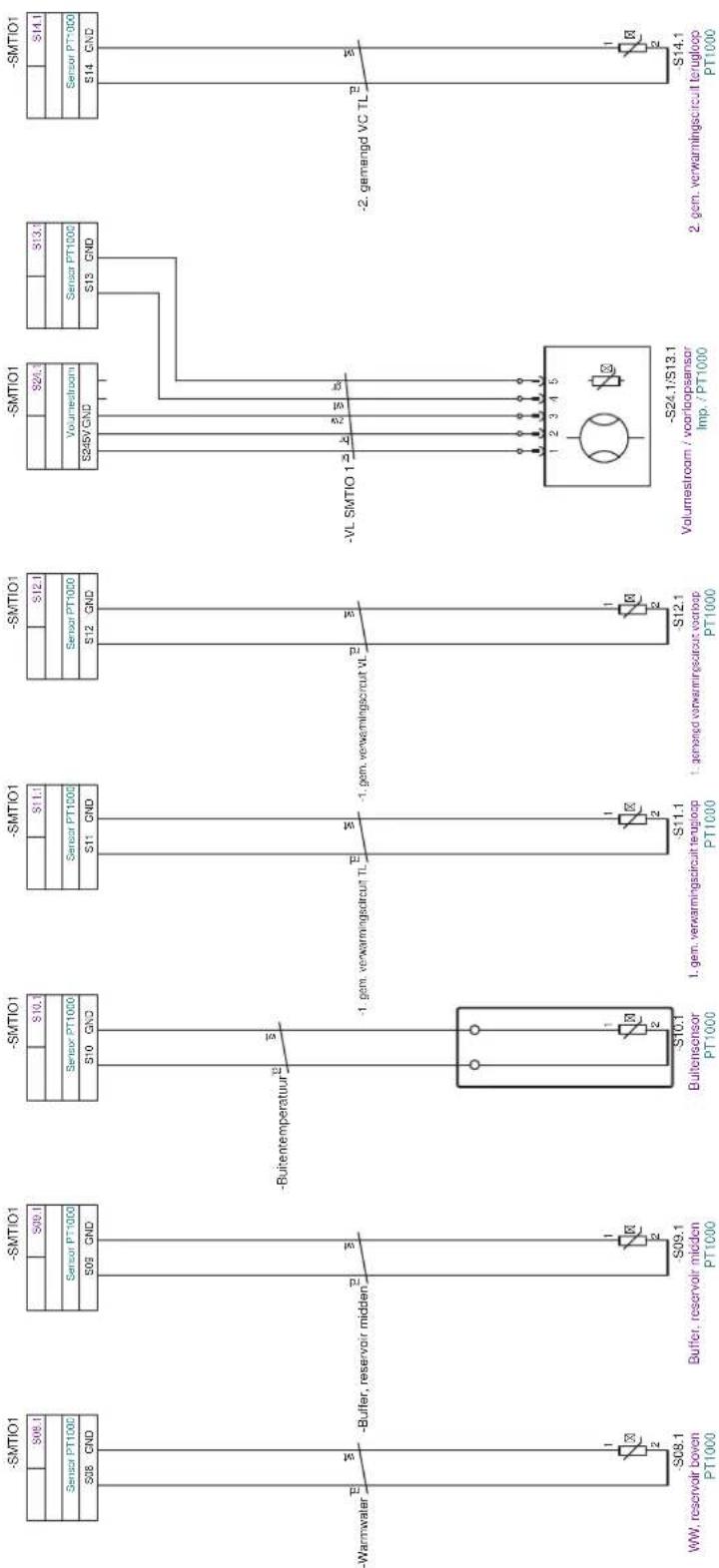

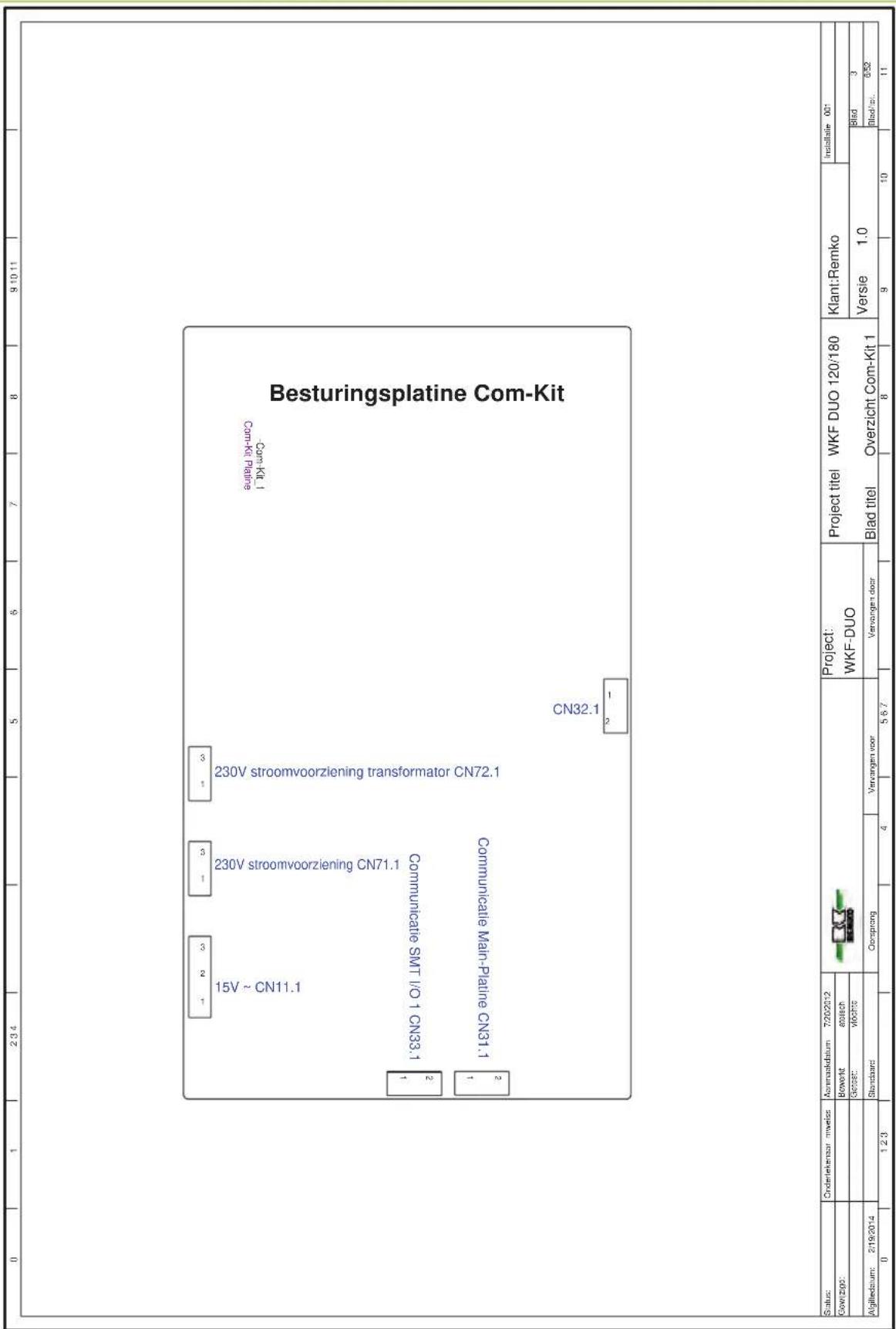

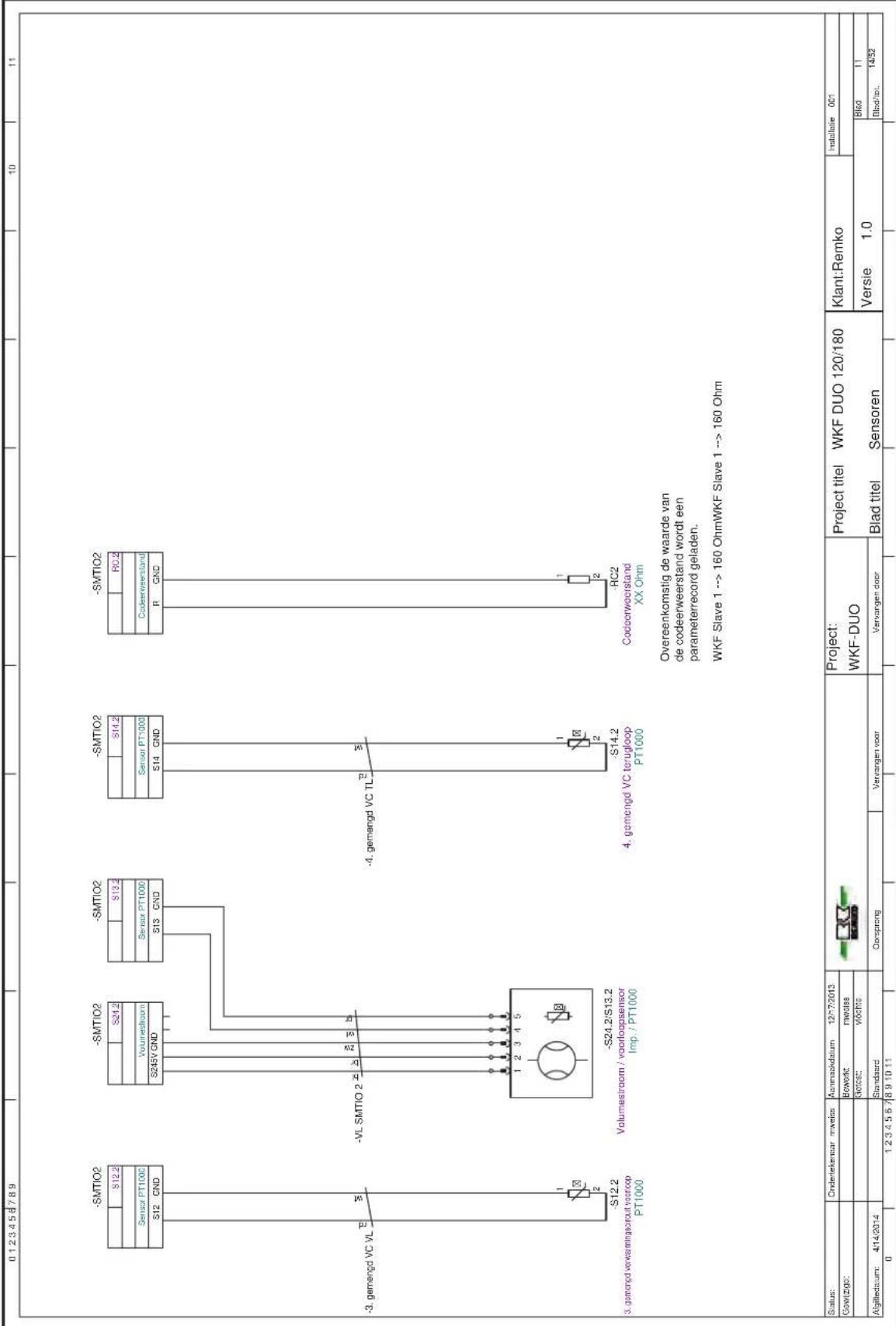

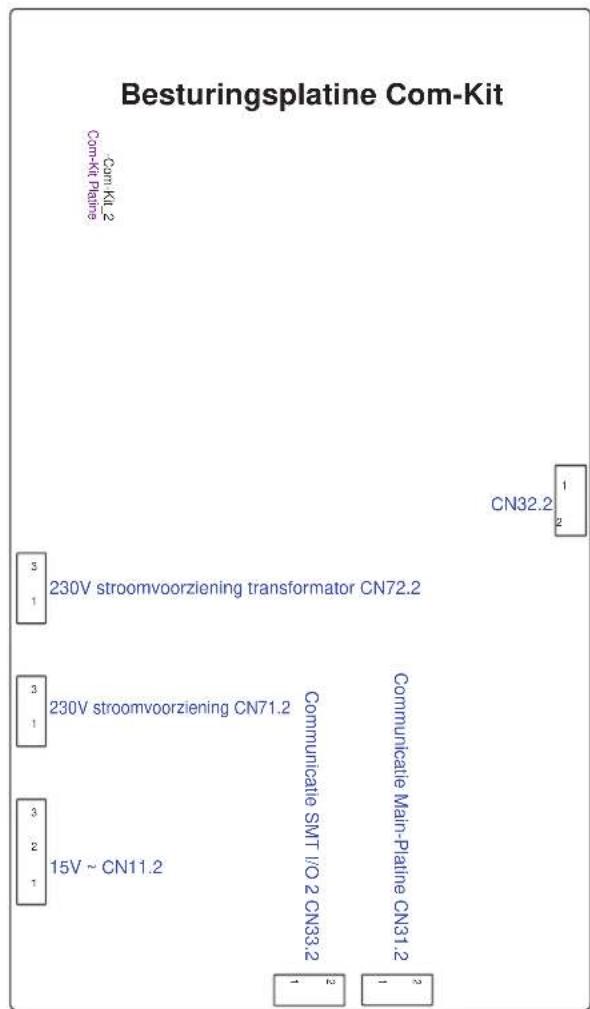

2.11 Elektrische schema's.... 22

3 Index.... 39

REMKO WKF Duo

1 Veiligheids- en gebruiksinstructies

1.1 Algemene veiligheidsvoorschriften

Lees de handleiding voor het eerste gebruik van het apparaat zorgvuldig door. Deze bevat nuttige tips, instructies en waarschuwingen voor de veiligheid van personen en goederen. Het niet opvolgen van de gebruikshandleiding kan gevaar voor personen, het milieu, de installatie en tot het verlies van mogelijke aansprakelijkheid leiden.

Bewaar deze gebruikshandleiding en het koelmiddelgegevensblad in de buurt van het apparaat.

1.2 Markering van instructies

Deze paragraaf geeft een samenvatting van alle belangrijke veiligheidsaspecten voor een optimale persoonlijke bescherming en voor een veilig en storingvrij bedrijf.

De in deze handleiding gegeven instructies en veiligheidsvoorschriften dienen opgevolgd te worden, zodat ongelukken, persoonlijk letsel en beschadigingen worden vermeden. Direct aan de apparaten aangebrachte instructies dienen absoluut te worden opgevolgd en in goed leesbare toestand te worden gehouden.

Veiligheidsvoorschriften zijn in deze handleiding gemarkeerd door bepaalde symbolen. Verder beginnen de veiligheidsvoorschriften met bepaalde signaalwoorden die de aard van de risico's aan- geven.

GEVAAR!

Bij het aanraken van spanningvoerende delen bestaat direct levensgevaar door een stroomstoot. Beschadiging van de isolatie of van componenten kan levensgevaarlijk zijn.

GEVAAR!

Deze combinatie van symbool en signaalwoord wijst op een direct gevaarlijke situatie die de dood of zwaar letsel tot gevolg heeft, als deze situatie niet wordt gemeden.

WAARSCHUWING!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die de dood of zwaar letsel tot gevolg kan hebben, als deze situatie niet wordt gemeden.

VOORZICHTIG!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die gering of licht letsel tot gevolg kan hebben en die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.

AANWIJZING!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.

Met dit symbool wordt gewezen op nuttige tips, adviezen en informatie over hoe een efficiënt en storingsvrij bedrijf gewaarborgd kan worden.

1.3 Kwalificaties van het personeel

Het personeel voor de inbedrijfstelling, bediening, het onderhoud, de inspectie en de montage dient over de betreffende kwalificaties voor deze werkzaamheden te beschikken.

1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften

Het niet opvolgen van de veiligheidsvoorschriften kan zowel gevaar voor personen opleveren als voor het milieu en voor apparatuur. Het niet-opvolgen van de veiligheidsvoorschriften kan leiden tot het verlies van iedere aanspraak op schadevergoeding.

In detail kan het niet-opvolgen van de voorschriften bijvoorbeeld de volgende risico's opleveren:

• Het uitvallen van belangrijke functies van de apparatuur.
• Het feit dat voorgeschreven methods betreffende normaal en technisch onderhoud niet werken.
• Het in gevaar brengen van personen door elektrische en mechanische effecten.

1.5 Veiligheidsbewust werken

De in deze handleiding vermelde veiligheidsin-structies, de bestaande nationale voorschriften ter voorkoming van ongevallen evenals eventuele interne arbeids-, bedrijfs- en veiligheidsvoorschriften van het bedrijf moeten in acht worden genomen.

1.6 Veiligheidsvoorschriften voor de exploitant

De veiligheid van de apparaten en componenten is alleen gegarandeerd bij het bedoeld gebruik en in volledig gemonteerde toestand.

Het plaatsen, installeren en onderhouden van de apparaten en componenten mag alleen gebeuren door vakpersoneel.
Eventueel aanwezige aanraakbescherming (rooster) voor bewegende delen mag niet worden verwijderd bij een apparaat dat in bedrijf is.
De bediening van apparaten of componenten met zichtbare defecten of beschadigingen is verboden.
- Het aanraken van bepaalde onderdelen of componenten van de apparaten kan brandwonden of letsel veroorzaken.
De apparaten of componenten mogen niet worden blootgesteld aan mechanische belasting, extreme vochtigheid of extreme temperaturen.
Ruimten waarin koudemiddel kan lekken voldoende te laden en te ventileren. Anders bestaat er gevaar voor verstikking.
Alle delen van de behuizing en openingen, bijv. luchtin- en uitgangen, moeten vrij zijn van vreemde voorwerpen, vloeistoffen of gassen.
De apparatuur dient tenminste eenmaal jaar- lijks door een deskundige gecontroleerd te worden. Visuele controles en reinigingswerk- zaamheden mogen in spanningsloze toestand door de gebruiker uitgevoerd worden.

1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden

Bij het installeren, het repareren, het onderhouden of het reinigen van de apparaten moeten geschikte maatregelen worden genomen om de van de apparaten uitgaande gevaren voor personen te voorkomen.
Het opstellen, aansluiten en gebruik van de apparaten en componenten moet volgens de gebruiks- en bedrijfsomstandigheden uit de gebruikshandleiding en de geldende lokale voorschriften gebeuren.
Men dient zich aan de regionale verordeningen en wetten te houden, zoals de wet op de waterhuishouding.
De elektrische voeding moet worden aangepast aan de eisen van de apparaten.
De apparaten mogen uitsluitend op die punten worden bevestigd die de fabrikant hiervoor heeft voorzien. De apparaten mogen uitsluitend aan constructies of wanden of op vloeren worden bevestigd of geplaatst die deze belasting kunnen dragen.
Apparaten voor mobiel gebruik moeten veilig en verticaal op een geschikte ondergrond opgesteld worden. Apparaten voor stationair bedrijf mogen alleen in vast geïnstalleerde toestand gebruikt worden.
De apparaten en componenten mogen niet worden gebruikt op plaatsen met verhoogd risico op beschadigingen. De minimale vrije ruimte moet worden aangehouden.
De apparaten en componenten moeten voldoende veiligheidsafstand hebben ten opzichte van ontvlambare, explosieve, brandbare, agressieve en vervuilde zones en atmosferen.
■ Veiligheidsinrichtingen moeten niet worden gewijzigd of omzeild.

1.8 Zelfstandige ombouw en veranderingen

Het ombouwen of wijzigen van de apparaten of componenten is niet toegestaan en kan storingen veroorzaken. De veiligheidsvoorzieningen mogen niet worden veranderd of overbrugd. De originele reserveonderdelen en door de fabrikant geautoriseerde accessoires zijn afgestemd op de vereiste veiligheid. Het toepassen van andere onderdelen kan leiden tot het vervallen van de aansprakelijkheid voor gevolgen daarvan.

REMKO WKF Duo

1.9 Toepasselijk gebruik

De units zijn afhankelijk van model en uitrusting uitsluitend bedoeld als een warmtepomp voor koeling of verwarming van het werkmedium water in een gesloten kring medium.

Ander of verdergaand gebruik geldt als niet toepasselijk gebruik. Voor de hieruit voortvloeiende schade is de fabrikant / leverancier van de machine niet aansprakelijk. Het risico wordt uitsluitend door de gebruiker gedragen. Bij het toepasselijk gebruik hoort ook het inachtnemen van de bedienings- en installatie-instructies en het nakomen van de onderhoudsbepalingen.

De in de technische specificaties opgegeven grenswaarden mogen in geen geval worden overschreden.

1.10 Garantie

Voorwaarde voor eventuele aanspraken op garantie is, dat de inkoper of zijn afnemer tegelijk met de verkoop en het in gebruik nemen, de bij het apparaat meegeleverde "Garantieoorkonde" volledig ingevuld naar REMKO GmbH & Co. KG teruggestuurd heeft. De garantievoorwaarden zijn opgenomen in de "Algemene verkoop- en leveringsvoorwaarden". Daarnaast kunnen alleen tussen de bij de overeenkomst betrokken partijen speciale afspraken gemaakt worden. Neem daarom eerst contact op met uw directe handelspartner.

1.11 Transport en verpakking

De apparaten worden in een stevige transportverpakking geleverd. Controleer het apparaat direct bij de levering en noteer eventuele schade of ontbrekende onderdelen op de pakbon en informeer de transporteur en uw leverancier. Bij klachten achteraf wordt geen garantie verleend.

WAARSCHUWING!

Plastic folie en tassen etc. zijn gevaarlijk speelgoed voor kinderen!

Daarom:

- Verpakkingsmateriaal kan niet worden onzorgvuldig.

- Verpakking mag niet toegankelijk zijn voor kinderen!

1.12 Milieubescherming en recycling

Afvoeren van de verpakking

Alle producten worden voor het transport zorgvuldig verpakt in milieuvriendelijke materialen. Lever een waardevolle bijdrage aan de vermindering van afval en het recyclen van grondstoffen en lever het verpakkingsmateriaal alleen in bij de daarvoor aangewezen inzamelplaatsen.

Afvoeren van de apparaten en componenten

Bij de productie van de apparaten en componenten worden uitsluitend recyclebare materialen gebruikt. Draag bij aan de bescherming van het milieu, door er voor te zorgen dat apparaten of componenten (bijv. batterijen) niet in het huisvuil komen maar alleen op milieuvriendelijke wijze volgens de plaatselijk geldende voorschriften, bijv. door een erkend afvalverwerkingsbedrijf en recycling of via een inzamelpunt worden verwerkt.

2 Elektrische aansluiting

2.1 Systeemopbouw

Afb. 1: Systeemopbouw WKF 120 Duo

BUI: Buiten

BIN: Binnen

BUU1,2: Buitenunit WKF 120 Duo

BIU: Binnenunit WKF 120 Duo

GRT: Gemeenschappelijke retour (DN 25)

CA1: Condensafvoer BUU (moet vorstbestendig worden uitgevoerd!)

CA2: Condensafvoer BIU

KML: Koudemiddelleidingen ^3/8 " en ^5/8

NBUU: Netvoedingsleiding BUU = 230V / 1\~ / 50Hz 20A (bijv. 3x2,5 mm²)

NBIU: Netvoedingsleiding BIU = 230V / 1\~ / 50Hz 16A (bijv. 3x1,5 mm ^2 )

NEV: Netvoedingsleiding extra verwarming (optioneel), (bijv. 5x2,5 mm²)

BSL: Besturingsleiding (bijv. 2x1mm²)

VEN: Ventilator

AVW: Aanvoer voor verwarming (DN 25)

REMKO WKF Duo

Afb. 2: Systeemopbouw WKF 180 Duo

BUI: Buiten

BIN: Binnen

BUU1,2: Buitenunit WKF 180 Duo

BIU: Binnenunit WKF 180 Duo

GRT: Gemeenschappelijke retour (DN 25)

CA1: Condensafvoer BUU (moet vorstbestendig worden uitgevoerd!)

CA2: Condensafvoer BIU

KML: Koudemiddelleidingen 38 " en 58

NBUU: Netvoedingsleiding BUU = 400V / 3\~ / 50Hz 3x16A (bijv. 5x1,5 mm²)

NBIU: Netvoedingsleiding BIU = 230V / 1\~ / 50Hz 16A (bijv. 3x1,5 mm²)

NEV: Netvoedingsleiding extra verwarming (bijv. 5x2,5 mm²)

BSL: Besturingsleiding (bijv. 2x1mm²)

VEN: Ventilator

AVW: Aanvoer voor verwarming (DN 25)

AVW: Aanvoer voor verwarming (DN 25)

2.2 Onderdelenoverzicht binnenunits

Afb. 3: Overzicht van de onderdelen van de binnenunits

A: Binnenunit A
B: Binnenunit B
1: Gemeenschappelijke aanvoer
2: Elektri. verwarmingselement, 9 kW/400 V/50 Hz
3: Elektr. debietmeter binnenunit A
4: Handontluchter
5: Elektr. debietmeter binnenunit B
6: KFE-kraan

7: Veiligheidsmodule
8: Gemeenschappelijke retour
9: Koudemiddelleiding binnenunit B
10: Koudemiddelleiding binnenunit A
11: Platenwarmtewisselaar binnenunit A
12: 0-12V geregelde Wilo Stratos param. 1-11 binnenunit A
13: 0-12V geregelde Wilo Stratos param. 1-11 binnenunit B
14: Platenwarmtewisselaar binnenunit B

REMKO WKF Duo

2.3 Overzicht van elektrische leidingen

WKF 120 Duo

Afb. 4: Overzicht van elektrische leidingen WKF 120 Duo

1: Hoofdverdeler

A: Voedingsspanning buitenunit 1
B: Voedingsspanning buitenunit 2
C: Voedingsspanning binnenunit

D: EB-spersignaal, potentiaalvrij / open = gesperd
E: Voedingsspanning verwarmingsstaaf 9 kW binnenunit
F: Communicatie F1/F2 buitenunit 1 / binnenunit 3x1,5 mm² afgeschermd
G: Communicatie F1/F2 buitenunit 2 / binnenunit 3x1,5 mm² afgeschermd

WKF 180 Duo

Afb. 5: Overzicht van elektrische leidingen WKF 180 Duo

1: Hoofdverdeler
A: Voedingsspanning buitenunit 1
B: Voedingsspanning buitenunit 2
C: Voedingsspanning binnenunit

D: EB-spersignaal, potentiaalvrij / open = BUU gesperd
E: Voedingsspanning verwarmingsstaaf 9 kW binnenunit
F: Communicatie F1/F2 buitenunit 1 / binnenunit3x1,5 mm² afgeschermd
G: Communicatie F1/F2 buitenunit 2 / binnenunit3x1,5 mm² afgeschermd

REMKO WKF Duo

2.4 Algemene instructies

Er moet een netvoedingsleiding voor zowel de buitenunit als separaat naar de binnenunit worden aangelegd.
De voedingsspanning van de binnenunit mag bij een spertijd via de energieleverancier niet worden uitgeschakeld (vorstbeveiliging).
De binnenunit heeft een enkelfase voedingsspanning nodig van 230 V/50 Hz. De buitenunits van de WKF 180 Duo hebben een driefasen voedingsspanning nodig van 400 V/50 Hz. De WKF 120 Duo buitenunits een 230 V/50 Hz voedingsspanning
De verbinding tussen buiten- en binnenunit gebeurt via een afgeschermde drie-aderig besturingsleiding.
Eventueel moet bij een extra elektrische verwarming voor een extra voedingsspanning naar de binnenunit worden gezorgd.
De warmtepompmanager heeft informatie van het energiebedrijf of een vrijgave of spertijd is ingeschakeld. Hiervoor moet vanuit de gebruiker een schakelbaar contact ter beschikking worden gesteld. (Contact gesloten betekent vrijgave, contact open betekent spertijd).
In het hoofdstuk "Aansluitschema" in deze handleiding bevindt zich het aansluitschema evenals de betreffende elektrische schema's.
Voor het gebruik van warmtepompen worden door het energiebedrijf (EB) wellicht speciale tarieven aangeboden.
- Informeer bij het plaatselijke energiebedrijf welke mogelijkheden er zijn.

GEVAAR!

De elektrische installatie moet door een gespecialiseerd bedrijf worden uitgevoerd!

WAARSCHUWING!

Volg te allen tijde de geldende voorschriften (VDE) en de bepalingen van de TAB 2007 op. De omvang en het soort beveiliging staan in de technische gegevens vermeld.

WAARSCHUWING!

Alle leidingdiameters dienen volgens VDE 0100 te worden gekozen. Let hierbij vooral op de lengte van de leidingen en de installatie-wijze. De gegevens in het aansluitschema en in het systeemoverzicht zijn slechts één toegelaten installatiemogelijkheid in een standaardsituatie!

AANWIJZING!

Let bij het aansluiten van de buitenmodule op het correct aansluiten van de nulleiding, anders gaan de varistoren op de netfilterprintplaat van de buitenmodule kapot.

AANWIJZING!

De elektrische aansluiting van de apparaten moet worden uitgevoerd volgens de plaatselijke voorschriften op een bijzonder voedingspunt met aardlekschakelaar en moet daarom door een elektricien worden.

Controleer of alle elektrische stekker- en klem- verbindingen goed vastzitten en goed contact maken, eventueel aandraaien.

2.5 Elektrische aansluiting binnenunit

De volgende instructies beschrijven de elektrische aansluiting van de binnenunit.

1. Verwijder de behuizing van het bovenge- deelte, door het naar boven te drukken en naar voren uit de achterste groef te trekken.
2. De voedingsleiding van de binnenunit, evenals de besturingsleiding tussen binnenen buitenunit, evenals de leidingen van de externe apparatuur en voelers via de kabeldoorvoeren in de binnenunit leiden.
3. De netvoedingsleiding van de binnenunit aansluiten op de klemmenstrook.
4. Alle secundaire verbruikers (HGM, HGU, omschakelkleppen, etc.) aansluiten op de klemmen van de I/O-module.

AANWIJZING!

De leidingen dienen volgens het aansluit-schema en/of het elektroschema in de schakelkast te worden aangesloten.

AANWIJZING!

Bij het aansluiten van de elektrische leidingen dient op de juiste polariteit, vooral van die van de besturingskabel worden gelet.

Het aantal leidingen en sensoren is afhankelijk van de configuratie van de verwarming en de componenten.

Let op voldoende lengte en reserve van de leidingen bij de installatie binnen de binnenmodule, zodat de schakelkast bij latere onderhoudswerkzaamheden ook echt helemaal naar beneden kan worden geklapt.

Vermeid vanuit het gebouw aangebrachte kabelinvoeren.

2.6 Elektrische aansluiting buitenunit

Voor het elektrische aansluiten moet de rechter bekledingsplaat na het losdraaien van de schroeven worden verwijderd.

Afb. 6: Serie WKF 120 Duo - verwijderen van de kunststofafdekking door het losdraaien van de schroef.

1: Schroef

Afb. 7: Serie WKF 180 Duo - verwijderen van de bekledingsplaat kunststofafdekking door het losdraaien van de schroeven.

1: Schroef

De elektrische afzekering van de installatie moet gebeuren volgens de technische gegevens. De noodzakelijke leidingdoorsneden moeten worden aangehouden!
Alle leidingen moeten volgens de juiste polariteit worden aangesloten en worden voorzien van een trekontlasting.
- Het aansluitschema en de elektrische schema's opvolgen.
De twee-aderige besturingsleiding moet op de klemmen F1, F2 en op de aardklem worden aangesloten.

REMKO WKF Duo

Let bij het aansluiten van de besturingskabel op de juiste polariteit.
Wordt de buitenunit op een dak gemonteerd, moet deze extra worden geaard, evenals de dragende constructie (aansluiten op bliksemaf-leider of fundamentaardanker).
Bij de serie WKF 180 Duo moet erop worden gelet dat alleen de klemmen L1(R), L2(S), L3(T) en N worden aangesloten (zie Afb. 9).

Afb. 8: Aansluitklemmen buitenunit WKF 120 Duo
1: Netaansluiting 230V/1\~ /50Hz

Afb. 9: Aansluitklem buitenunit WKF 180 Duo

AANWIJZING!

Let bij het aansluiten van de buitenmodule op het correct aansluiten van de nulleiding, anders gaan de varistoren op de netfilterprintplaat van de buitenmodule kapot.

Temperatuursensoren

• Afhankelijk van het soort installatie, kan het aantal benodigde voelers variëren.
  Raadpleeg de hydraulische schema's voor de voelerposities.
  Standaard worden de buitenvoeler (S10), een dompelvoeler (bedoeld is als voeler voor het warme tapwater - (S08)) meegeleverd.
  Bij het aansluiten van een zonne-energie-installatie moet een PT-1000-voeler (S01) als collectorvoeler en een PT-1000-voeler (S02) als onderste reservoirvoeler worden gebruikt.
  Alle voelers worden in de schakelkast van de binnenunit volgens het aansluitschema aangesloten.

Contactvoeler

Voor het meten van bijv. de temperaturen van het verwarmingscircuit dienen contactvoelers, die op de leidingen worden bevestigd.

De contactvoelers worden met de meegeleverde trapeziumhouder en de klemband op een leiding bevestigd.
De betreffende locatie moet eerst worden schoongemaakt. Vervolgens warmtegeleidende pasta (A) aanbrengen en de voeler bevestigen.

Afb. 10: Bevestiging van contactvoeler

Bij ontoereikende kabellengte kunnen de kabels van de sensoren met een draaddiameter van 1,5 mm ^2 tot maximaal 100 meter worden verlengd.

Buitenvoeler

Voor de Smart Control moet altijd een buitenvoeler worden aangesloten.

De buitenvoeler moet in noordoostelijke richting ca. 2,5 meter boven de grond worden aangebracht. De sensor mag niet blootstaan aan direct zonlicht en moet tegen zeer harde windstoten worden afgeschermd. Montage boven een raam of luchtschacht vermijden.
Voor de montage het deksel losmaken en de voeler met de meegeleverde schroef bevestigen.
Voor het aansluiten van de voeler op de installatie, adviseren we een installatieleiding met een aderdoorsnede van min. 0,5 mm ^2 .

Afb. 11: Buitenvoeler

REMKO WKF Duo

2.7 Opbouw elektrisch - I/O-module 01

Leidingdoorsneden op basis van de meegeleverde aansluitkabel gebruiken! Vermogenskabels gescheiden van meetkabels leggen!

2.8 Klemtoewijzing/legenda - I/O-module 01

Omschrijving Ingang Uitgang Signaal Beschrijving
Power X Spanningsvoorziening I/O 230V
PP X Spanningsvoorziening primaire pomp IM
S01.1 X Zonne-energiesensor collector
S02.1 X Zonne-energiesensor reservoir onder
S03.1 X Zonne-energiesensor aanvoer WMZ Solar
S04.1 X Zonne-energiesensor retour WMZ Solar
S05.1 X Circulatie retour Temp./Puls
S06.1 X 2e gemengd verwarmingscircuit aanvoervoeler
S07.1 X Voeler koudemiddelleiding
S08.1 X Drinkwaterreservoir
S09.1 X			Voeler reservoir midden zonne-energie verwarmen (externe energie)
S10.1 X Buitensensor
S11.1 X 1e gemengd verwarmingscircuit retourvoeler
S12.1 X 1e gemengd verwarmingscircuit aanvoervoeler
S13.1 X Warmtepomp aanvoer
S14.1 X 2e gemengd verwarmingscircuit retourvoeler
S15.1 X Warmtepomp retour
S16.1 X EB-contact (breekcontact)/dauwpuntbewaking
S20.1 X Niet toegewezen
S21.1 X Niet toegewezen
S22.1 X Niet toegewezen
S23.1 X Volumestroomsensor Solar, pulsratio
S24.1 X Volumestroomsensor WP, pulsratio
S25.1 X WP stroomteller S0
S26.1 X Huishoudstroom S0
S27.1 X Niet toegewezen
S28.1 X PV-opbrengst stroomteller S0
S29.1 X PV-voeding stroomteller S0
A01.1 X Zonnepaneelpomp ongeregeld (230 V)
A02.1 X			1e gemengd verwarmingscircuit pomp (230 V) geschakeld
A03.1 X Ongemengd verwarmingscircuit pomp (230 V)
A04.1 X Circulatiepomp (230 V)
A10.1 X Omschakelklep warmwaterbereiding

REMKO WKF Duo

Omschrijving Ingang Uitgang Signaal Beschrijving
A11.1 X Omschakelklep 2e WE Smart BVT
A12.1 X Niet toegewezen
A13.1 X				2e gemengd verwarmingscircuit pomp (230 V) geschakeld
A14.1 X Omschakelklep/pomp koelen (230 V)
A20.1 X 1e gemengd verwarmingscirc. menger open (230 V)
A21.1 X 1e gemengd verwarm.circuit menger gesloten (230 V)
A22.1 X Bypassklep binnenunit gesloten (230V)
A23.1 X Bypassklep binnenunit open (230V)
A24.1 X 2e gemengd verwarmingscirc. menger open (230 V)
A25.1 X 2e gemengd verwarm.circuit menger gesloten (230 V)
A30.1 X Zonder functie
A31.1 X Zonder functie
A32.1 X Vrijgave 2. WE extra verwarming of ketel
A33.1 X Zonder functie
A34.1 X Storingsmeldingen
A40.1 X Toerentalrichtlijn zonne-energiepomp PWM
A41.1 X				Toerentalvoorinstelling 1e gemengd verwarmingscircuit (0-10V)
A42.1 X				Toerentalvoorinstelling ongemengd verwarmingscircuit (0-10V)
A43.1 X Toerentalrichtlijn primaire pomp IM 0-10V
A44.1 X Niet toegewezen
A45.1 X Niet toegewezen
A46.1 X Pomp tweede gemengd verwarmingscircuit
MI				Zonder functie
MO
CLK
nSS
GND
OT 1 (2x) Zonder functie
OT 2 (2x) Zonder functie
B1, A1 +12 Volt, GND	Bedieningsmodule SMT 1 en comm. I/O-module 2
B2/A2 Communicatie Com-kit 1
B3/A2 Zonder functie
RC.1	RC codeerweerstand WKF 120/180 Duo

2.9 Opbouw elektrisch - I/O-module 02

Leidingdoorsneden op basis van de meegeleverde aansluitkabel gebruiken! Vermogenskabels gescheiden van meetkabels leggen!

    subgraph SMT_I/O_02
        BG["S28.2"] --> BH["Niet toegewezen"]
        BI["A42.2"] --> BJ["Pomp 0-10V"]
        BI --> BK["A41.2"]

    subgraph SMT_I/O_02
        BL["S27.2"] --> BM["Niet toegewezen"]
        BN["A40.2"]

    end

    subgraph SMT_I/O_02
        BO["S26.2"] --> BP["Niet toegewezen"]
        BZ["S25.2"]

    end

    subgraph SMT_I/O_02
        BQ["S16.2"] --> BR["Niet toegewezen"]
        BS["S14.2"] --> BT["Codeerweerstand"]
        BU["S13.2"] --> BV["Warmtepomp VL"]
        BW["B3/A3"] --> BX["B2/A2"]
        BY["S12.2"] --> BZ
        CA["3. gemengd verwarmingscircuit VL"] --> CB["Communicatie Com-kit 2"]
        CC["S11.2"] --> CD["Communicatie I/O 1"]
        DE["TQT"] --> DF["Niet toegewezen"]
        DG["QT1"] --> DH["Niet toegewezen"]
        DI["KOTBALK X1.2"] --> DJ["Toegewen"]
    end

    subgraph SMT_I/O_02
        DK["S02.2"] --> DL["Net toegewezen"]
        DM["S01.2"] --> DN["Net toegewezen"]
        DO["S24.2"] --> DP["Volumestroom WP"]
        EQ["S23.2"] --> RQ["Niet toegewezen"]
    end

    subgraph SMT_I/O_02
        SA["S07.2"] --> TB["Pomp 0-10V intern"]
        DU["S06.2"] --> DV["Binnenunit"]
        DW["A46.2"] --> DX["Pomp 0-10V intern"]
        DXB["A44.2"]

    end

2.10 Klemtoewijzing/legenda - I/O-module 02

Omschrijving Ingang Uitgang Signaal Beschrijving
Power X Spanningsvoorziening I/O 230V
PP X Spanningsvoorziening primaire pomp IM
S01.2 X Niet toegewezen
S02.2 X Niet toegewezen
S03.2 X Niet toegewezen
S04.2 X Niet toegewezen
S05.2 X Niet toegewezen
S06.2 X 4e gemengd verwarmingscircuit aanvoervoeler
S07.2 X Voeler koudemiddelleiding
S08.2 X Niet toegewezen
S09.2 X Niet toegewezen
S10.2 X Niet toegewezen
S11.2 X 3e gemengd verwarmingscircuit retourvoeler
S12.2 X 3e gemengd verwarmingscircuit aanvoervoeler
S13.2 X Warmtepomp aanvoer
S14.2 X 4e gemengd verwarmingscircuit aanvoervoeler
S15.2 X Niet toegewezen
S16.2 X Niet toegewezen
S20.2 X Niet toegewezen
S21.2 X Niet toegewezen
S22.2 X Niet toegewezen
S23.2 X Niet toegewezen
S24.2 X Volumestroomsensor WP, pulsratio
S25.2 X Niet toegewezen
S26.2 X Niet toegewezen
S27.2 X Niet toegewezen
S28.2 X Niet toegewezen
S29.2 X Niet toegewezen
A01.2 X Niet toegewezen
A02.2 X			3e gemengd verwarmingscircuit pomp (230 V) geschakeld
A03.2 X Niet toegewezen
A04.2 X Niet toegewezen
A10.2 X Niet toegewezen
A11.2 X Niet toegewezen

Omschrijving Ingang Uitgang Signaal Beschrijving

A12.2 X Niet toegewezen
A13.2 X				4e gemengd verwarmingscircuit pomp (230 V) geschakeld
A14.2 X Niet toegewezen
A20.2 X 3e gemengd verwarmingscirc. menger open (230 V)
A21.2 X 3e gemengd verwarm.circuit menger gesloten (230 V)
A22.2 X Niet toegewezen
A23.2 X Niet toegewezen
A24.2 X 4e gemengde verwarmingscirc. menger open (230 V)
A25.2 X 4e gemengd verwarmingscirc. menger open (230 V)
A30.2 X Niet toegewezen
A31.2 X Niet toegewezen
A32.2 X Niet toegewezen
A33.2 X Niet toegewezen
A34.2 X Niet toegewezen
A40.2 X Niet toegewezen
A41.2 X 3e gemengd verwarmingscircuit pomp (0-10V)
A42.2 X Niet toegewezen
A43.2 X Toerentalvoorinstelling prim. pomp IM 0-10V-I/O-mod.2
A44.2 X Niet toegewezen
A45.2 X Niet toegewezen
A46.2 X 4e gemengd verwarmingscircuit pomp (0-10V)
MI				Zonder functie
MO
CLK
nSS
GND
OT 1 (2x) Zonder functie
OT 2 (2x) Zonder functie
B1, A1 +12 Volt, GND	Communicatie I/O-module 1
B2/A2 Communicatie Com-kit 2
B3/A2 Zonder functie
RC.2	RC-codeerweerstand slave 1

REMKO WKF Duo

2.11 Elektrische schema's

Status:

Ondertokonsar mwolss

Aenmaskdatum 12/16/2013

Project:WKF-DUO

Project titel WKF DUO 120/180Blad titel Overzicht Com-Kit 2

Klant:Remko

Installslo 001

Gowizigoc:

Boweit mwolss

Gelekt: Viâchie

Versie 1.0

Blod 4

Afgilledatum: 2/19/2014

Slandaard

Corsprong

Vervangen voor

Vervangen door

Blod/tol. 7/52

0

1 2 3

4

5 6 7

8

9

10

11

Status:

Onderlekenaar mvelos

Asmaaddatum 12/7/2013

Project:WKF-DUO

Project titel WKF DUO 120/180

Klant:Remko

Instaltatie 001

Gowitzig:

Bewort: mwotss

Geotsc: Vochte

Blad titel Stroomvoorziening

Versie 1.0

Blad/lot.

8/52

Afgilledatum: 4/23/2014

Standaard

Oorsprong

Vervangen voor

Vervangen door

0

1 2 3

4

5 6 7

8

9

10

11

Status:

Onderlekenaar mwels

Aanmazkdatum 12/6/2013

Project: WKF-DUO

Project titel WKF DUO 120/180

Klant:Remko

Instalatie 001

Gowizgo:

Bowort

mwals

Gotcat:

vióchto

Blad titel communicatie

Versie 1.0

Blad 7

Afgilledatum: 4/23/2014

Standaard

Oansprong

Vervangen voor

Vervangen door

Blad/lpl. 10/52

0

1 2 3

4

5 6 7

8

9

10

11

Status:

Onderlekenzar mwweis

Aanmazkdatum 12/7/2013

Project: WKF-DUO

Project titel WKF DUO 120/180 Blad titel Sensoren

Klant:Remko

Instalatie 001

Gowizgo:

Bowort

mwolss

Gotoc:

vöchte

Versie 1.0

Blad 9

Afgilledatum: 4/23/2014

Standaard

Dorsprong

Vervangen voor

Vervangen door

Blad/lpl. 12/52

0

1 2 3

4

5 6 7

8

9

10

11

Status:

Onderlekenaar mwels

Aanmazkdatum 12/7/2013

Project:WKF-DUO

Project titel WKF DUO 120/180Blad titel Actuatoren

Klant:Remko

Instalatie 001

Gowizgo:

Bowort

mwals

Gotcat:

vöchte

Versie 1.0

Blad 15

Afgilledatum: 4/23/2014

Standaard

Onsprong

Vervangen voor

Vervangen door

Blad/lpl. 18/32

0

1 2 3

4

5 6 7

8

9

10

11

Status:

Onderlekenaar mvelos

Asamaskdatum 12/7/2013

Project:WKF-DUO

Project titel WKF DUO 120/180Blad titel Actuatoren

Klant:Remko

Instaltatie 001

Gowitzig:

Bewort: mwotss

Geotsc: Vochte

Versie 1.0

Blad/lot. 2032

Afgilledatum: 4/14/2014

Standaard

Oorsprong

Vervangen voor

Vervangen door

0

1 2 3

4

5 6 7

8

9

10

11

REMKO WKF Duo

Legenda bij elektrische schema's

Kleurcodes:

bl: blauw

br: bruin

ge: geel

gn: groen

gr: grijs

rd: rood

zw: zwart

wt: wit

Overige

Afkortingen:

EB: Energiebedrijf

Gem.: Gemengd

VC: verwarmingscircuit

VERW: Verwarming

Pls: Puls

PP: Primaire pomp

PV: Fotovoltaïsch

PWM: Pulsbreedtemodulatie

RET: Retour

Ongem.: Ongemengd

OK: Omschakelklep

AT: Aanvoer

WB: warmtebron

WP: Warmtepomp

WW: warmwater

3 Index

A

Afvoeren van de apparaten en componenten..... 6

Afvoeren van de verpakking 6

B

Buitenvoeler.... 15

C

Contactvoeler.... 14

E

Elektrische aansluiting

Binnenunit.... 13

Buitenunit.... 13

G

Garantie....6

M

Milieubescherming....6

R

Recycling....6

T

Temperatuursensoren.... 14

Toepasselijk gebruik.... 6

V

Veiligheid

Algemene....4

Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften.... 4

Kwalificaties van het personeel.... 4

Markering van instructies.... 4

Veiligheidsbewust werken.... 5

Veiligheidsvoorschriften voor de exploitant..... 5

Veiligheidsvoorschriften voor inspectie- werkzaamheden.... 5

Veiligheidsvoorschriften voor montage.... 5

Veiligheidsvoorschriften voor onderhouds..... 5

Zelfstandige ombouw 5

Zelfstandige vervaardiging van reserveonderdelen 5

REMKO WKF Duo

REMKO WKF Duo

REMKO INTERNATIONAL

... en altijd dicht bij u in de buurt! Maak gebruik van onze ervaring en advies

Via onze intensieve training brengen we de vakkennis van onze adviseurs steeds op de nieuwste stand. Dit heeft ons de reputatie opgeleverd, meer te zijn dan een goede, betrouwbare leverancier: REMKO, een partner, die helpt bij het oplossen van problemen.

De verkoop

REMKO beschikt niet alleen over een goed uitgebouwd netwerk van vertegenwoordigingen in binnen- en buitenland, maar ook over hoog gekwalificeerd vakkundig personeel voor de verkoop. REMKO-medewerkers in de buitendienst zijn meer dan alleen verkoper: voor alles dienen zij voor onze klanten adviseurs te zijn in de airconditioning- en warmtetechniek.

De servicedienst

Onze apparaten werken nauwkeurig en betrouwbaar. Als er onverhoopt toch een storing optreedt, dan is de REMKO servicedienst snel ter plaatse. Ons omvangrijk netwerk van ervaren speciaalzaken waarborgt u altijd een snelle en betrouw-bare service.
