Producttype	Led-televisie
Merk	Techwood
Model	LTD-6195W
Schermdiagonaal	65 inch (165 cm)
Resolutie	3840 x 2160 (4K UHD)
Afmetingen (zonder voet)	147 x 85 x 8 cm
Gewicht (zonder voet)	18,5 kg
Voeding	220-240V ~ 50/60Hz
Vermogen (typisch)	120 W
Smart TV	Ja, met ingebouwde wifi
Aansluitingen	3x HDMI, 2x USB, 1x CI+ slot, 1x Ethernet, 1x optische audio-uitgang, 1x hoofdtelefoon
Besturingssysteem	Android TV
HDR-ondersteuning	HDR10, HLG
Geluidsvermogen	2 x 10 W
Energielabel	A+
Stroomverbruik stand-by	< 0,5 W
Meegeleverde accessoires	Afstandsbediening, netsnoer, voet, handleiding
Reiniging	Gebruik een zachte, droge doek. Gebruik geen agressieve chemicaliën.
Veiligheid	Plaats het toestel stabiel, uit de buurt van water en warmtebronnen.
Reparatie / reserveonderdelen	Neem contact op met de klantenservice voor originele onderdelen.

Veelgestelde vragen - LTD-6195W TECHWOOD

Hoe zet ik de televisie aan?

Sluit de stroom aan en druk op de aan/uit-knop op de afstandsbediening of op het toestel.

Waarom krijg ik geen beeld?

Controleer of de stroomkabel is aangesloten en of de televisie is ingeschakeld. Druk op de bronknop om de juiste ingang te selecteren.

Hoe sluit ik een HDMI-apparaat aan?

Sluit het apparaat aan op een van de HDMI-poorten en selecteer de overeenkomstige ingangsbron via het menu of de afstandsbediening.

Kan ik internet gebruiken op deze televisie?

Ja, de televisie heeft ingebouwde wifi en een Ethernet-poort. Ga naar het menu om verbinding te maken met uw netwerk.

Hoe reset ik de televisie naar fabrieksinstellingen?

Ga naar Instellingen > Apparaatvoorkeuren > Resetten > Fabrieksinstellingen herstellen. Voer indien nodig de pincode in (standaard 0000).

Wat moet ik doen als de afstandsbediening niet werkt?

Vervang de batterijen en zorg dat er geen obstakels zijn tussen de afstandsbediening en de televisie. Richt de afstandsbediening rechtstreeks op de sensor.

Hoe reinig ik het scherm?

Schakel de televisie uit en veeg voorzichtig met een zachte, droge microvezeldoek over het scherm. Gebruik geen vloeibare reinigers.

Kan ik de televisie aan de muur bevestigen?

Ja, de televisie is VESA-compatibel (400x200 mm). Gebruik een geschikte muurbeugel en volg de installatie-instructies.

Wat is de garantieperiode?

De standaard garantieperiode is 2 jaar. Neem contact op met de winkel of klantenservice voor meer details.

Hoe kan ik de handleiding downloaden?

Ga naar onze website notice-facile.com en zoek op model LTD-6195W. U vindt daar de gratis PDF-handleiding.

GEBRUIKSAANWIJZING LTD-6195W TECHWOOD

Het toestel is conform aan de vereisten van de EEC richtlijn 89/336/EEC rechtgezet door 92/31/EEC met betrekking tot "Elektromagnetische compatibiliteit".

Dit symbool op het product of handleiding betekent dat uw elektrische en elektronisch toestel op het einde van zijn leven afzonderlijk van uw huishoudelijk afval verwijderd moet worden. Er zijn afzonderlijke verzamelsystemen ter recyclage in de EU. Neem contact op met uw locale autoriteiten of speciaalzaak waar u het toestel kocht voor meer informatie hieromtrent.

INHOUD

Belangrijke Veiligheidsinstructies .... 3

Installatie Instructies voor Antenne....4

De LCD TV schoonmaken....5

Aan de slag

Inhoud Verpakking 6

De Tv aan de muur bevestigen....7

Productvoorstelling 8

Installatie

Afstandsbediening 12

Antenneverbindingen....13

AV en S-video verbindingen 13

Scart aansluitingen 14

PC aansluitingen....14

Koptelefoon....14

Kabelaansluitingen 15

Basisbedieningen

De invoerbron selecteren....16

Kanaal kiezen 17

OSD Functies

OSD stijl en bedieningstips....17

Beeld/ Geluid/ Kanaal/ Functie/ OSD menu 18

DVD Speler

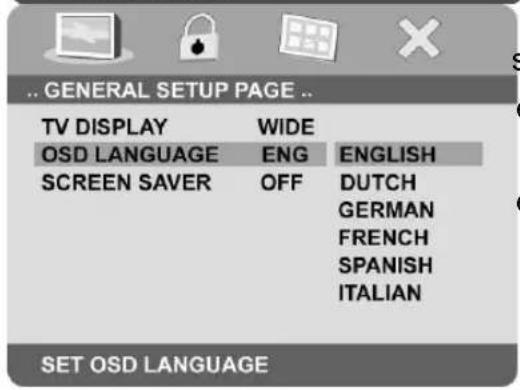

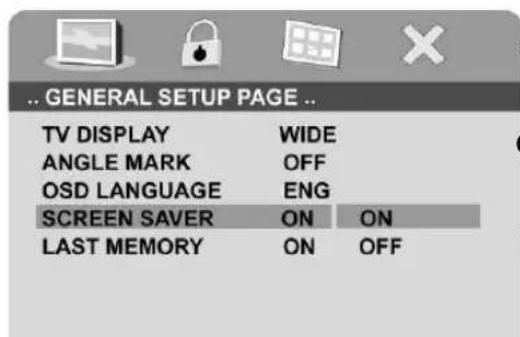

Algemene Set-up....23

Wachtwoord.... 25

DVD Afspelen 27

Navigeren in de DVD menu's 27

Audio Cd's Afspelen 29

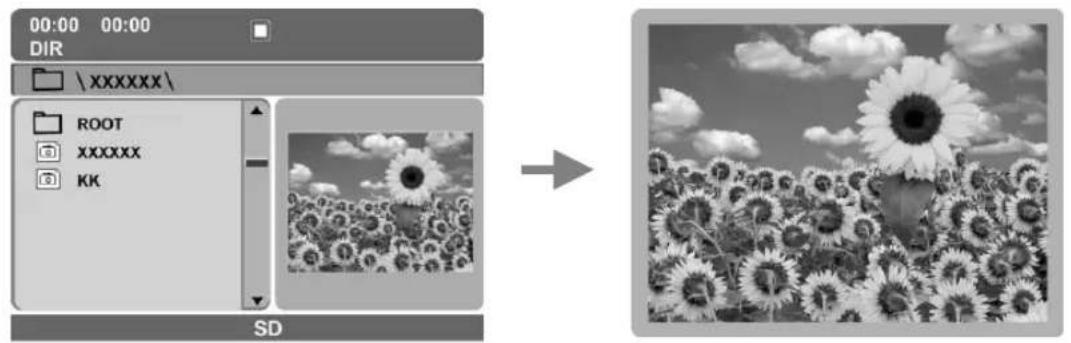

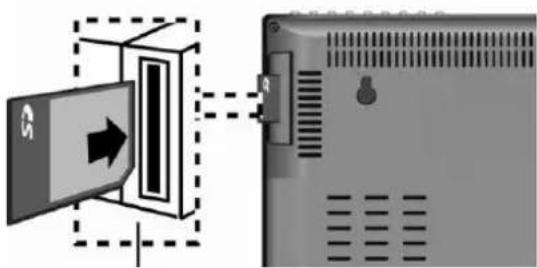

SD Kaardlezer gebruiken....31

Specificaties....34

Probleemoplossing....36

Klantendienst....38

Belangrijke Veiligheidsinstructies

1. Lees deze instructies volledig door alvorens het toestel te gebruiken.
2. Bewaar deze instructies op een veilige plaats.
3. Lees alle waarschuwingen en volg de instructies op.
4. Gebruik dit toestel niet in de nabijheid van water.
5. Maak schoon met een droge, zachte doek. Indien er grondiger moet schoongemaakt worden, zie "De LCD TV schoonmaken" in deze handleiding.
6. Blokkeer de ventilatieopeningen niet. Installeer het toestel volgens de instructies van de fabrikant.
7. Installeer niet in de nabijheid van warmtebronnen zoals radiators, kachels of andere toestellen (inclusief versterkers) die warmte produceren.
8. Knoei niet met stopcontacten. Gebruik enkel de bijgeleverde stopcontacten (2-pin Euro stekker).
9. Zorg dat er niet op het netsnoer kan getrapt worden of dat het niet doorprikt kan worden, vooral aan de stekker, en de plaats waar het toestel verlaat. Zorg ervoor dat het stopcontact zich in de nabijheid van het toestel bevindt en gemakkelijk toegankelijk is.
10. Gebruik enkel hulpstukken en toebehoren die door de fabrikant omschreven zijn.

1. Gebruik enkel met de kar, stelling, driepoot, steun, of tafel die door de fabrikant omschreven zijn, of samen met het toestel verkocht worden Wanneer ere en kar gebruikt wordt, wees voorzichtig bij het verplaatsen van de kar/toestel om verwondingen door omvallen.
2. Ontkoppel het toestel wanneer het voor langere tijd niet gebruikt wordt.
3. Laat alle onderhoudswerkzaamheden uitvoeren door bekwaam onderhoudspersoneel. Onderhoud is noodzakelijk wanneer het toestel op volgende manieren beschadigd is: indien de voedingskabel of stekker beschadigd is, indien er vloeistof of voorwerpen in het toestel gevallen zijn, indien het toestel blootgesteld werd aan regen of vocht, of wanneer het toestel niet normaal werkt of gevallen is.

Instructies Installatie Antenne

1. Buitenantenne Aarden

Indien een buitenantenne of kabelsysteem met het product verbonden is, zorg er voor dat de buitenantenne of het kabelsysteem geaard is, zodat er bescherming wordt geboden tegen voltageschommelingenen en statische ontaldingen, Artikel 810 van de Nationale Elektrische Wetten, ANSI/NFPA 70, voorziet informatie met betrekking tot juiste aarding van de mast en ondersteunende structuur, aarding van de binnenkomende bedrading aan een antenne ontaldingstoestel, verbinding met aardingelektrodes, en vereisten voor aarding elektrode.

2. Bliksem

Voor aanvullende bescherming tijdens een bliksem storm voor dit product, of wanneer er niemand gedurende lange tijd bij is, ontkoppel het dan van het stopcontact en ontkoppel de antenne of het kabelsysteem. Dit zal schade door bliksem en stroomlijn schommelingen vermijden. Ontkoppel nooit de antenne of stekker tijdens een zware storm, u kan neergebliksemd worden tijdens het vasthouden van het netsnoer. Dit kan ernstige verwondingen veroorzaken. Schakel uw LCD Tv uit en wacht tot voor de verbetering van het weer.

Een buitenantenne systeem mag niet in de nabijheid van bovengrondse Elktrische leidingen of andere elektrische circuits of verlichting bevinden, of daar waar het in zule elektrische leidingen kan vallen. Wanneer u een buitenantenne installeert raak dan zulke leidingen of circuits niet aan, contact met deze leidingen kan fataal aflopen.

De LCD Tv schoonmaken

■ Zorg ervoor dat de LCD TV uitgeschakeld is.
■ Spuit of giet nooit vloeistof rechtstreeks op het scherm of kast.

Het scherm schoonmaken:

1. Maak schoon met een reine, zachte, pluk-vrije doek. Dit verwijdert stof en andere deeltjes.
2. Indien nog altijd niet net, gebruik een kleine hoeveelheid glasreiniger zonder ammoniak of alcohol, breng dit aan op een zachte, nette, pluk-vrije doek en maak het scherm schoon.

De kast schoonmaken:

1. Gebruik een zachte, nette doek.
2. Indien nog altijd niet net, gebruik een kleine hoeveelheid milde niet-schurende detergent zonder ammoniak of alcohol, breng dit aan op een zachte, nette, pluk-vrije doek en maak het oppervlak schoon.

Aansprakelijkheidsbeperking

De fabrikant raadt niet aan om ammoniak of reinigers op basis van alcohol te gebruiken bij het reinigen van het LCD scherm of kast. Sommige chemische reinigers kunnen schade toebrengen aan het LCD TV scherm of kast. De fabrikant is niet verantwoordelijk voor schade door het gebruik van ammoniak of reinigers op basis van alcohol.

Aan de slag

Belangrijk! Bewaar de originele doos en verpakkingsmateriaal voor transport in de toekomst.

Inhoud verpakking:

Uw LCD TV verpakking bevat:

LCD TV
Stroomkabel
Adapter
☐ Universele Afstandsbediening met batterijen
Gebruikshandleiding

De LCD TV aan de muur bevestigen

De stelling van uw LCD TV beantwoordt aan de VESA standaard, Indien u de LCD TV aan de muur wenst te bevestigen, contacteer voor de correcte installatie een professionele technicus. De fabrikant is niet aansprakelijk voor installaties die niet door een professionele technicus werden uitgevoerd.

Opmerking:

• Het oppervlak van de montageplaats moet vlak en groter dan de stelling zijn.
• De muur moet een trekkracht van 25 kg per schroef ondersteunen.

Waarschuwing!

* Lees alle instructies alvorens te monteren!
* Correcte montage is essentieel. Het maximale toegestane gewicht van de LCD stelling is 4.2 kg / 9.3 lbs.(19")
* De montagematerialen (niet bijgeleverd) zijn enkel ter bevestiging geschikt met massief hout, bakstenen of betonnen muren.
* Houten muren: Boor gaten van 3.6 mm en 20 mm diepte.
* Om mogelijke verwondingen te vermijden, monteer niet boven een sofa of bed.

De fabrikant is niet aansprakelijk voor onjuiste montage of montage die niet volgens deze instructies werd uitgevoerd.

Bovenaanzicht van het Product

1. POWER

AAN/UIT schakelen.

1. CH UP

Kanaal omhoog/Schuif omhoog.

1. CH DOWN

Kanaal omlaag/ Schuif omlaag.

1. VOLUME UP

Verhoogt volume of laat een gemarkeerd paneel stijgen in OSD menu.

1. VOLUME DOWN

Vermindert volume of laat een gemarkeerd paneel verminderen in OSD menu.

6.SOURCE

Bevestigt selectie invoer

1. MENU

Schakelt OSD menu AAN/UIT.

1. ENTER

Activeert uw geslecteerde functie

1. EJECT

Uitwerpen

1. SD CARD SLOT

2. DVD SLOT

3. IR EN LED

Achterzijde van het Product

1. TV AANSLUITING (TV signaal invoer)

Verbind met de antenne of kabeldienst.

1. Power (DC invoer)

Gebruik bijgeleverde kabel, sluit Adapter aan op een stroombron.

1. PC Audio invoer

2. VGA signaal invoer

3. SCART

Verbind de scartaansluiting van de VCR met de SCART aansluiting op de LCD TV

1. Koptelefoon uitgang

2. AV/ S-Video signaal Audio invoer (links/rechts)

Verbind de externe audio met deze aansluiting.

1. CVBS SIGNAAL INVOER

2. S-VIDEO SIGNAAL UITVOER

3. SD SLEUF

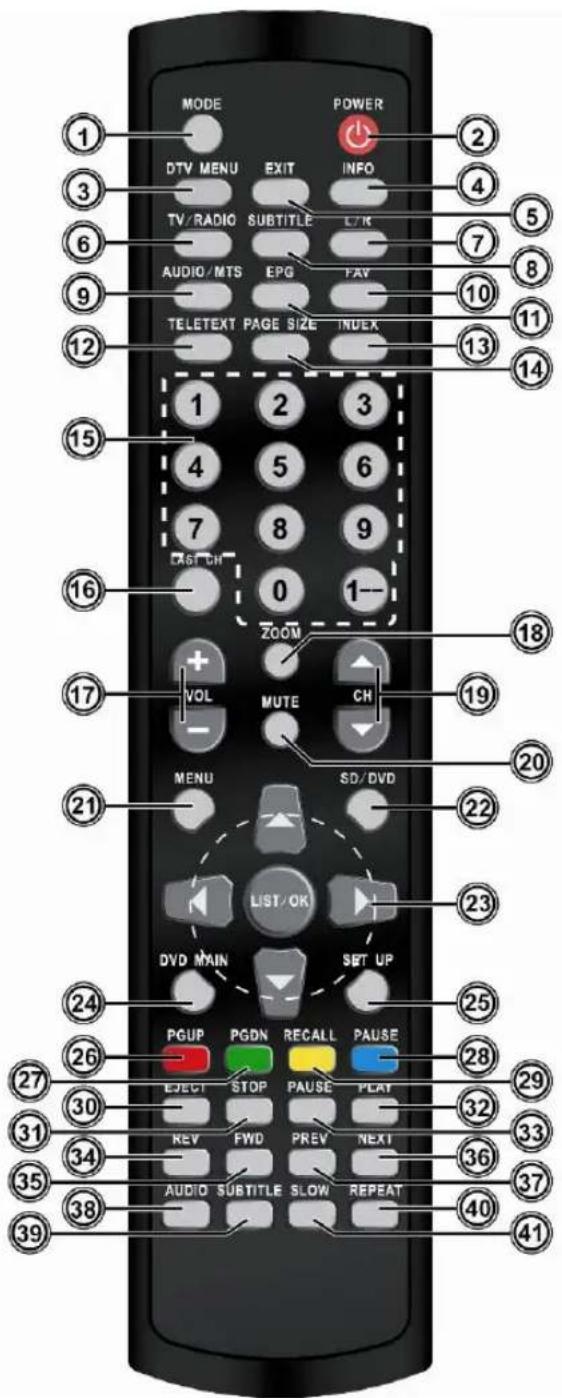

Afstandsbediening

Deze afstandsbediening wordt ook bij andere modellen gebruikt.

Bijzonderheden Afstandsbediening

Item	Bestanddeel Beschrijving
1.	Mode	Selecteer
2.	Power	AAN/UIT
3.	DTV menu Geeft DTV menu weer
4.	INFO Geeft kanaalinformatie weer
5.	EXIT Verlaat Set-up pagina
6.	TV/RADIO Schakel tussen TV en Radio
7.	L/R Stelt het geluidskanaal in
8.	SUBTITLE DTV Ondertitel instellen
9.	AUDIO/MTS	Multikanalen televisiegeluid instelling
10.	FAV	Favoriet kanaal instellen
11.	EPG Elektronische programmagids
12.	TELETEXT:	Schakelt Teletekst Aan/uit.
13.	INDEX:	SelecteertTeletekst indexpagina.
14.	PAGE SIZE zoom Teletekst pagina weergave
15.	NUMERIEKE NUMMERS	Invoer kanaalnummer
16.	LAST CH	Terugkeren naar laatst geselecteerd kanaal
17.	VOL+/VOL-	Volume aanpassen
18.	ZOOM 4:3/16:9
19.	CH▲/CH▼	Kanaal Omhoog/Omlaag
20.	MUTE Dempen Aan/uit.
21.	MENU	ATV MENU
22.	SD/DVD	DVD/SD kaart keuze
23.	Omhoog/Omlaag-Links/Rechts-LST/ok	Navigatie en activatie toetsen voor Menubediening
24.	DVD MAIN	DVD Menu
25.	SET UP	DVD instellingen
26.	PAGE UP	Teletekst informatie volgende pagina
27.	PAGE DOWN	Teletekst informatie vorige pagina
28.	PAUSE	Programma pauzeren
29.	RECALL	Tv op standaardinstellingen zetten
30.	EJECT	DVD Uitwerpen/scherm laden.
31.	STOP	DVD Stoppen
32.	PLAY	DVD Afspelen
33.	PAUSE	DVD Pauzeren
34.	REV	DVD Achteruit spoelen
35.	FWD	DVD Vooruit spoelen
36.	NEXT	DVD Volgende
37.	PREV	DVD Vorige
38.	AUDIO	DVD Audio Selecteren
39.	SUBTITLE	DVD Ondertitel
40.	REPEAT	DVD Herhalen
41.	SLOW	DVD Vertraagd afspelen

Invoer Schake

Installatie

1. Batterijen in de Afstandsbediening inbrengen

1. Verwijder het deksel van de batterijen door de knop omhoog te brengen

2. Breng de batterijen in, volgens de (+) en (-) tekens op het batterijgedeelte.

3. Breng het deksel opnieuw aan.

■ Gebruik enkel AAA batterijen.
■ Meng geen oude en nieuwe batterijen. Dit kan barsten of lekkage veroorzaken en kan brand of verwonding als gevolg hebben.
■ Breng batterijen in volgens de (+) en (-) tekens. De batterijen verkeerd inbrengen kan barsten of lekkage als gevolg hebben en kan brand of verwonding als gevolg hebben.
■ Verwijder de batterijen volgens de locale wetten en regels.
■ Hou de batterijen uit de buurt van kinderen en huisdieren.
- Indien de afstandsbediening voor lange tijd niet gebruikt wordt, verwijder dan de batterijen.

Installatie

2. Aansluiten met de antenne

Zorg ervoor dat de TV uitgeschakeld is alvorens hem te installeren.

Verbind de LCD TV met de TV antenne aansluiting of CATV box door een 75-ohm coaxiale kabel.

Verbind Video/Audio kabels van compatibele toestellen met de achterzijde van de TV.

AV Modus:

S-Video Modus:

4. Verbinden met een SCART kabel

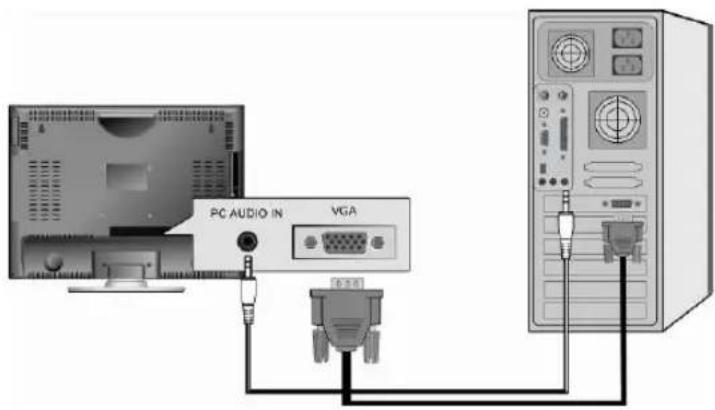

5. Verbinden met een PC

VGA (15pin D-Sub):

Verbind de VGA kabel van de VGA uitvoer van de PC met de VGA/XVGA aansluiting invoer van de TV. Voorkeur resolutie van de PC is tot 640 x 480 of 1280 x 1024.

PC Audio-ingang:

Verbind de Audio-ingangskabel (ZWART) van audio uitvoer van uw PC met de audio-invoeraansluiting (ZWART) van de TV.

Koptelefoon:

Verbind koptelefoon (Earphone) van compatible toestel met de koptelefooninvoer aan de achterzijde van de TV.

Installatie

6. Stroomkabel aansluiten

Verbind de adapter met het stopcontact van de, verbind dan het netsnoer met de adapter, verbind dan het netsnoer met een geaarde AC stekker. Schakel de AC schakelaar in.

7. Aanschakelen

Druk op de Aan/Uit-knop van de LCD TV, of druk op de Aan/Uit-toets (rood) van de Afstandsbediening. Schakel Video AAN (ON).

8. Selecteer invoerbron van uw LCD TV, door middel van OSD menu of Afstandsbediening

Basis Bedieningen

Om de functie van uw LCD TV te bedienen, kan u de afstandsbediening gebruiken of de toetsen boven uw LCD TV, om de invoerbron te selecteren, kanalen te veranderen, of volume aan te passen.

De LCD TV Inschakelen

Alvorens de LCD TV te gebruiken:

1. Steek de stekker in.
2. Verbind goed de externe apparaten.
3. Schakel de AC Hoofdschakelaar in, (indien de LCD TV gedurende langere tijd niet gebruikt wordt, schakel hem dan uit) de AAN/UIT-indicator zal rood oplichten wanneer de AC hoofdschakelaar ingeschakeld is.

AAN/UIT

Om de LCD TV aan/uit te schakelen:

Druk op de AAN/UIT-schakelaar op de LCD TV of druk op de AAN/UIT-toets van uw afstandsbediening om de TV aan of uit te schakelen. De aan/uit-indicator zal gedoofd zijn wanneer de LCD TV ingeschakeld is.

Invoerbron selecteren

Een invoerbron selecteren vanaf de bovenkant van de TV:

Druk op de MODE (modus) toets op de bovenkant van de TV. Selecteer invoerbron door gebruik van Channel +/- (Kanaal). Druk op VOL+/- (Volume) om uw keuze te bevestigen.

Een invoerbron selecteren vanaf de afstandsbediening:

Druk op MODE (modus) van de afstandsbediening. Selecteer de invoerbron door gebruik van de Omhoog/Omlaag toetsen. Druk op LIST/OK om uw keuze te activeren.

Volume Aanpassen

Druk op VOL -/+ (Volume) aan de bovenkant van de LCD Tv om het volume aan te passen, of druk op Vol+ en Vol- van de afstandsbediening om het volume aan te passen. Om het volume uit te schakelen, druk op MUTE (dempen) van de afstandsbediening. Indien u het volume terug wenst in te schakelen, druk nogmaals op MUTE, of druk op Vol + en Vol – van de afstandsbediening.

Kanaal selecteren

Om het gewenste kanaal te selecteren, druk op de CH-/+ toetsen bovenaan de LCD TV, of druk op de numerieke toetsen of CH+/CH- van de afstandsbediening.

Om kanalen hoger dan 9 in te voeren, druk op -/-- en voer het kanaal in door gebruik van de numerieke toetsen. Om kanalen hoger dan 100 in te voeren, druk tweemaal op de -/-- toets en voer het kanaal in door gebruik van de numerieke toetsen.

OSD Bediening

OSD stijl en bedieningstips

Voor alle onderstaande OSD functies (1-5), volg onderstaande procedure om in de menu's te selecteren en om uw selectie te activeren.

Vanaf de bovenkant van de Tv:

Druk op de MODE (modus) toets aan de bovenkant van de TV.

Maak uw keuze door gebruik van Channel +/- (Kanaal +/-). Druk op VOL+/- om uw keuze te activeren.

Druk op de Menu/LIST toets om het menu te verlaten.

Vanaf de afstandsbediening:

Druk op MODE (modus) op de afstandsbediening. Maak uw keuze door gebruik van de Omhoog/Omlaag toetsen.

Druk op LIST / OK om uw keuze te activeren.

Druk op de Menu/LIST toets om het menu te verlaten.

Merk op dat voor menu's met een aanpassingsbalk (bijvoorbeeld contrast) het niet nodig is uw keuze te activeren met de LIST/OK toets.

De 5 iconen bovenaan het OSD Hoofdmenu staan voor de 5 submenu's (Beeld, Geluid, Kanaal, Functie en OSD).

OSD Bediening

Beeld menu

**** OPMERKING*** Indien een submenu item grijs is, kan de gebruiker het niet aanpassen.

Item Beschrijving
Contrast	Het contrast aanpassen.
Brightness (Helderheid)	De helderheid aanpassen.
Hue (Tint)	De kleuren aanpassen.
Saturation (Saturatie)	De kleursaturatie aanpassen.
Scharpness (Scherpte)	De beeldscherpte aanpassen.
Color Tone (Kleur Toon)	De kleurtemperatuur instellen opNormaal, Warm, of Koel.
Picture Mode(Beeldmodus)	De beeldmodus instellen opOORSPRONKELIJK,ZACHT,HELDER, of PERSOONLIJK

Zie het begin van dit hoofdstuk (OSD functies) om te weten te komen hoe u in de menu's kunt navigeren en uw keuze activeren.

OSD Bediening

Geluidsmenu

**** OPMERKING*** Indien een submenu item grijs is, kan de gebruiker het niet aanpassen.

Item Beschrijving
volume Volume aanpassen
Treble	De treble aanpassen
Balance (Balans)	De linker- en rechter audiobalans aanpassen.
Sound mode (Geluidmodus)	De geluidsmodus instellen op: PERSONOONLIJK, ODEON, THEATER, NIEUWS of STEREO
Bass	De bass aanpassen.
MTS	De audiomodus op mono of stereo instellen.

Zie het begin van dit hoofdstuk (OSD functies) om te weten te komen hoe u in de menu's kunt navigeren en uw keuze activeren.

OSD Bediening

Kanaal menu

**** OPMERKING*** Indien een submenu item grijs is, kan de gebruiker het niet aanpassen.

Item Beschrijving
AUTO SCAN	Scan Alle TV Kanalen.
Channel (Kanaal)	Naam huidig TV kanaal
COLOR. SYS(KLEUR.SYS)	Geeft autoSECAMPAL kleursysteem weer.
SKIP	Schakel skip functie
MANUAL SCAN(MANUELE SCAN)	Manuele scan TV kanalen
Fine tune (FIJNAFSTEMMEN)	Fijn afstemmen Frequentie

Zie het begin van dit hoofdstuk (OSD functies) om te weten te komen hoe u in de menu's kunt navigeren en uw keuze activeren.

OSD Bediening

Functie menu

**** OPMERKING*** Indien een submenu item grijs is, kan de gebruiker het niet aanpassen.

Item Beschrijving
Timer	Stelt de TV timer voor automatisch uitschakelen in.
PIC MISC	Verbeterde beeldkwaliteit
Screen saver (Schermbeveiliging)	Overschakelen naar blauw scherm
TXT Language (TXT Taal)	Selecteert teletekst taal
TXT E/W	Selecteert teletekst modus

Zie het begin van dit hoofdstuk (OSD functies) om te weten te komen hoe u in de menu's kunt navigeren en uw keuze activeren.

OSD Bediening

OSD menu

**** OPMERKING*** Indien een submenu item grijs is, kan de gebruiker het niet aanpassen.

Item Description
Language (Taal)	Selecteert taal voor OSD menu
H-Position (H-Positie)	Past de horizontale positie van de OSD aan.
V-Position (V-Positie)	Past de verticale positie van de OSD aan.
Duration (Duur)	Past OSD weergavetijd aan.
Half tone (Half toon)	Past OSD transparantieniveau aan.
Information (Informatie)	Geeft software versie weer
Memory recall (Geheugen heroproepen)	OSD Taal en invoerbron instellingen worden niet bëinvloedt

Zie het begin van dit hoofdstuk (OSD functies) om te weten te komen hoe u in de menu's kunt navigeren en uw keuze activeren.

De DVD speler bedienen

De DVD speler in DVD Modus plaatsen

Druk op de toets van de afstandsbediening wanneer het toestel is ingeschakeld, of bovenaan de MODE toets, selecteer DVD bron tot DVD op het scherm verschijnt. Om een DVD schijf te laden, plaats voorzichtig de schijf in de laadsleuf bovenaan het toestel. Het is niet nodig om de schijf in de sleuf te forceren, het zou automatisch door het laadsysteem er in getrokken moeten worden. Indien de schijf niet automatisch laadt, druk op de Uitwerpen (Eject) toets van de afstandsbediening of op de rechterkant van het toestel om zich er van te verzekeren dat er geen andere schijf zich in de speler bevindt.

Opmerking: Het toestel MOET in DVD modus zijn om een DVD schijf te laden of uit te werpen. Een schijf in het laadmechanisme proberen te forceren kan schade aan de speler en/of schijf veroorzaken.

Set-up

1. Algemene Set-up pagina (Genral setup page)

1) Zonder schijf in de speler, druk op 'SETUP' om het Hoofdscherm van het Set-up menu op het scherm weer te geven en Algemene Set-up Pagina (General Setup Page) verschijnt. Druk nogmaals op 'SETUP' om het Set-up menu te verlaten en het toestel zal zijn laatste afspeelmodus verder zetten.
2) Druk op de LIST/OK toets, "TV Weergave" ("TV Display") is gemarkeerd.
3) Druk op de ◀ of toets om de andere menu's in de algemene set-up pagina te selecteren.
4) Druk op ▲of ▼om naar het submenu te gaan.
5) Druk op de ◀ of ▶ toets om het submenu te selecteren en druk op de LIST/OK

om uw keuze te bevestigen.

6) Herhaal stap 3-5 voor de andere menu's.
a) TV Weergave (TV Display)

aal/PS: Wanneer het uitvoersignaal van de speler en normale TV gaat, wordt er een normaal beeld op ledig scherm weergegeven.

al/LB: Wanneer het uitvoersignaal van de speler en normale TV gaat, wordt er een normaal beeld n zwarte balk, zowel bovenaan als onderaan, op het weergegeven.

(Wide): Wanneer het uitvoersignaal van de speler naar een breedbeeld TV gaat, wordt er een breed beeld op het volledig scherm weergegeven.

b) Hoekteken (ANGLE MARK)

On): Schakelt HOEKTEKEN (ANGLE MARK) in. OFF): Schakelt HOEKTEKEN (ANGLE MARK) uit.

c)

s (English): Het set-up menu wordt in het Engels egeven.

(French): Het set-up menu wordt in het Fransegeven.

d) Schermbeveiliging (Screen Saver)

On): Schakelt de schermbeveiliging (Screen Saver)

erking: De DVD speler schakelt, indien het zelfde

EDERLANDS-23

beeld op het scherm blijft, na ongeveer vijf minuten de Schermbeveiliging (Screen Saver) in.

* Uit (Off): Schakelt de schermbeveiliging (Screen Saver) uit.

et-up menu, druk op de ◀ of ▶ toets om de "woord Set-up pagina" ("Password Setup Page") te ren en is gemarkeerd. Druk op LIST/OK om naar de oord pagina te gaan.

Wachtwoord Set-up Pagina Schermweergave

weemaal op LIST/OK om naar de Wijzig Wachtwoord (Password Change Page) te gaan. Voer het Oude woord (Old Password) of het Standaard Wachtwoord t Password), het Nieuwe wachtwoord (New ord) en het bevestigde Nieuwe Wachtwoord

EDERLANDS-24

PLEASE ENTER OLD PASSWORD

(Confirmed New Password) in. Druk op LIST/OK om de verandering te bevestigen.

Opmerking: Wanneer u nummer invert, druk eerst op "DVD" op de afstandsbediening, alle numerieke toetsen kunnen gebruikt worden.

Wachtwoord Set-up Pagina Schermweergave

Opmerking: Het standaard wachtwoord is 3308.

3. SET UP MENU VERLATEN

Druk op DVD MENU toets om DVD set-up menu te verlaten.

Een DVD Afspelen

Zie onderstaande tabel voor basis bedieningsinformatie.

EJECT	Werpt de schijf uit
PLAY	Speelt de DVD af
PAUSE	Pauzeert de DVD
STOP	(1 maal) Stopt op het huidige afspeelpunt/ (2 maal) Stopt afspelen
NEXT	Ga tijdens afspelen naar volgend hoofdstuk, track of scène.
PREVIOUS(PREV)	Ga tijdens afspelen naar vorig hoofdstuk, track of scène.
FORWARD SCAN(FWD)	Scant vooruit met 2, 4, 8, 16 of 32-maal normale Snelheid
REVERSE SCAN(REV)	Scant achteruit met 2, 4, 8, 16 of 32-maal normale Snelheid
SLOW	Afspelen met 1/2, 1/4, 1/8 of 1/16 van de snelheid
OMHOOG/OMLAAG/LINKS/RECHTS	Gebruikt om te navigeren in het Set-up Menu
LIST/OK	Item of instelling uitvoeren
NUMMERS	Rechtstreekse invoer van hoofdstuknummers
MENU	Geeft het hoofdmenu van de SCHIJF weer
SUBTITLE	Selecteert de ondertiteltaal en schakelt deze aan/uit
AUDIO	Selecteert de audiotaal
SETUP	Geeft het set-up menu weer

Een DVD is in titels en hoofdstukken verdeeld. Wanneer u een DVD afspeelt, zal het hoofdmenu van de DVD op het scherm verschijnen. De inhoud van het varieert van schijf tot schijf. Druk op MENU tijdens het afspelen om het menu weer te geven, en druk op LIST/OK of PLAY om het afspelen te doen starten. Bij sommige Dvd's is het mogelijk om to de afspeelopties te selecteren in het DVD menu.

Weergave (De inhoud varieert van schijf tot schijf.)

1) Ondertitel (Subtitle)

uk tijdens het afspelen op SUBTITLE om de gewenste dertiteltaal te kiezen, met weergave van het huidig dertitelnummer (1) en het totale aantal ondertiteltalen (2). Ien er meerdere talen zijn, druk opnieuw op SUBTITLE een andere ondertitel taal te selecteren. Om ondertitels te schakelen, druk op de ondertitel toets tot SUBTITLE

OFF weergegeven wordt. Het ondertitel scherm zal automatisch verdwijnen als de SUBTITLE toets niet binnen de 3 seconden opnieuw wordt ingedrukt. Ondertitels worden niet op alle Dvd-schijven ondersteund.

2) Audio

Druk, tijdens het afspelen, op AUDIO om de gewenste diotaal te selecteren, met weergave van het huidig diokanaal nummer (1) en het totale aantal audiokanalen 12 Druk nogmaals op AUDIO om een andere audiotaal te ecteren. Het audioscherm zal automatisch verdwijnen de AUDIO toets niet opnieuw binnen de 3 seconden rdt ingedrukt.

3) Herhalen (Repeat)

a) Druk, tijdens het afspelen, op REPEAT om herhaaldelijk het 00 huidig hoofdstuk af te spelen.

b) Druk tijdens het afspelen nogmaals op REPEAT om herhaaldelijk de huidig titel af te spelen.

c) Druk tijdens het afspelen nogmaals op REPEAT om ALLE hoofdstukken en titels af te spelen.

NEDERLANDS-27

Repeat Off

Druk tijdens het afspelen een 4de maal op REPEAT om de herhaling te annuleren (REPEAT OFF) en het normale afspelen verder te zetten. hoofdstukken en titels af te spelen. Het herhaalscherm zal automatisch verdwijnen als de REPEAT toets niet opnieuw binnen de 3 seconden wordt ingedrukt.

Audio Cd's Afspelen

De Herhalingsfunctie (Repeat Feature) gebruiken

De standaardmodus voor de herhalingsfunctie is UIT. Door herhaaldelijk op REPEAT te drukken verandert u de herhalingsopties:

• TRACK –herhaalt de track die afgespeeld wordt.
• ALL – Herhaalt de schijf die afgespeeld wordt.
  • OFF

Bij het bladeren door de opties, verandert de herhalingsoptie. De geselecteerde herhalingsoptie herhaalt tot u ze uitschakelt.

Een SD-geheugenkaat afspelen

Voer het volgende uit om foto's af te spelen die zich op een SD geheugenkaart bevinden:

1. Schakel het toestel in en schakel het in DVD modus.
2. Breng voorzichtig de SD geheugenkaart in de SD sleuf aan de zijkant van het toestel in. Opmerking:
   De kaart moet juist geplaatst worden, zodat de gouden contact vingers naar het einde

van het toestel wijzen en de hoekafsnijding van de kaart op het uiterste is en op het einde ingebracht werd.

1. Druk op de SD/DVD toets tot SD wordt weergeven.

2. Volg de procedures die in het hoofdstuk "Kaart lezen" om de foto's te bekijken.

Kaartlezer

OPGELET: Verwijder de kaart niet wanneer het indicatielicht aan is. De kaart wordt gelezen.

Ondersteunde Formaten

FOTO

* De maximale resolutie van JPEG-bestanden dat de kaartlezer kan decoderen is tot 10000 x 10000 pixels.
* Weergave snelheid is <4.5 sec voor 3 Meg JPEG>.
* Ondersteunt niet "Progressief" ("Progressive") indeling JPEG.

AUDIO

* Ondersteunt AVI indeling Motion JPEG, FPS 15
* Ondersteunt Audio Uitvoer (FPS Moet <=15)
□ * FPS >15 GEEN Audio Uitvoer
□ * Videoresolutie 320 x 240

VIDEO

* MPEG1, MPEG4 (Advance Simple Profile)

Ondersteunde kaarten

□* SD (Secure Digital)
☐ * MMC (Multi Media Card)
* Beschikbaar voor 2G geheugen

Functie

1. Geeft JPEG beelden van kaarten op TV weer
2. Rotatie

a. Beeldrotatie 0, 90, 180, 270 graden
b. Druk op ◀ of ▶ om een enkel beeld 90 graden naar rechts te draaien.
c. Rotatie ondersteunt AVI formaat niet.

a. Stelt alle beelden in een diashow voor. Beelden draaien elke seconde automatisch.

Hoofdmenu > LIST/OK > Stop > Slide Show

b. De intervaltijd om beelden te veranderen = Intervaltijd van de beelden + leestijd (Afhankelijk van de verschillende beeldafmetingen op de geheugenkaart).
c. Beeld bekijken(Image view) toont alle beelden op de mediakaart, onafhankelijk

van in welke map ze bewaard worden.

KAARTLEZER AFSPELEN

1. Druk op de "Modus" toets ("Mode") bovenaan de LCD TV of "Mode" op de afstandsbediening tot wanneer de gewenste bron verschijnt. Ga dan naar de DVD modus.

1. Breng de SD/MMC/MS kaart in de kaartsleuf, zoals onderaan weergegeven.

1. Druk op "DVD/SD" op de afstandsbediening, ga dan naar het SD hoofdmenu.

Hoofdmenu

1. Map verschijnt op het scherm.

2. Gebruik Omhoog/Omlaag/Links/Rechts toetsen om afbeelding te veranderen zoals onderaan weergegeven, druk op LIST/OK om ze in diashow te laten weergeven.

1. Wanneer in diashow, druk DVD stop op de afstandsbediening, miniaturen verschijnen, Omhoog/Omlaag/Links/Rechts toetsen om beelden te veranderen zoals onderaan weergegeven, druk op LIST/OK om ze in diashow te laten weergeven.

1. In kaartmodus (card mode), druk op DVD Menu op de afstandsbediening om terug naar hoofdmenu te gaan,

Door op SD/DVD kan deze modus veranderen.

Specifications

PRODUCTFUNCTIES

1.408.24mmX255.15mm (19”WXGA) a-si TFT Active matrix LCD scherm, 0.2835 mm dot pitch,8 bits LVDS driver.2.Microprocessor bediende scan technologie3.Universele stroomvoorziening ontworpen voor wereldwijd gebruik.4.Luidspreker 2W x 25.Mono6.Resoluties: 640 x 480 tot 1280x 1024
SPECIFICATIES
Solutie	Mstar MST718BE
Mechanisme	Schakelaars (Toetsen)	MENU, Modus, Kanaal Omhoog/Omlaag, Vol Omhoog/Omlaag, Aan/uit, ENTER
	KANTELSCHERM	Omhoog: 10°, Omlaag: 5°
	VESA bevestigingsinterface Ja
	Hoogte-aanpassing	Neen
	Bescherm scherminterface Neen
	Kaartlezer SLEUF Ja
	DVD Sleuf Ja
	Luidsprekers Totaal 4 W (2W x 2)	Afneembaar
LCD SCHERM	LCD Scherm & Prioriteiten	Hannstar H$D190MGW1-A
	Schermgrootte	19"
	Weergavegebied	408.24 (H) x255.15 (V)
	Schermtype	a-Si
	Schermresolutie	1440(H) x900(V)
	Breedte-hoogteverhouding	16:10
	Pixel pitch (H/V)	0.2835(H) x 0.2835(V)
	Helderheid	300
	Contrast	700:1
	Respons tijd	12 ms(G to G)
	Kleurcapaciteit	16.2M
	Kijkhoek	160°(H)/150°(V)
	Levenduur van achtergrondverlichting	50,000 uren
	Interface	LVDS
Europa		Digitaal	Neen
	AV Ingang 1	Video	RCA Composite x 1 / S-Video x 1
	(Links)	Audio	RCA x 1 set (L/R)
	AndereIngang/Uitgang	Video/Audio	1. Uitgang (ACHTERKANT) SCART
	1 (Achterkant)		21pin FULL SCART x 1(Audio L/R, CVBS in/uit, RGB in)
	KoptelefoonUitgang(Ilinks)		3.5 Mini Aansluiting
	RGB Invoer	Video	D-SUB X1
		Audio	Koptelefoon x 1
VOEDING	Voeding Adapter	12V 4.16A
	StroomverbruikenLED	Werking	LED GROEN
		Stand-bymodus	LED ROOD
		UIT	LED
OMGEVING(Werking & torage)		Temperatuur	32°F tot 104°F (0°C tot 40°C) Werkingcondities
		Vochtigheid	10% tot 90% (Geen condensatie)
	Opslag / verzendingCondities	Temperatuur	-4°F tot 140°F (-20°C tot 60°C)°
		Vochtigheid	10% tot 90% (geen condensatie)

Probleemoplossing

Geen stroom

■ Kijk na of de LCD TV goed aangesloten is.
■ Kijk na of het AC netsnoer goed aangesloten is.
■ Kijk na of de Adapter goed aangesloten is, AC AAN/UIT schakelaar is AAN (LED ROOD)
■ Sluit een ander elektronisch toestel (zoals een radio) op het stopcontact aan om er zeker van te zijn dat het stopcontact het juiste voltage heeft.

Slecht of geen beeld

■ Het TV station kan problemen ondervinden. Probeer een ander kanaal.
■ Het kabel Tv-signaal kan vervormd of gecodeerd zijn. Neem contact op met uw plaatselijke kabelmaatschappij.
■ Zorg er voor dat de verbindingen met andere delen correct zijn.

■ Zorg er voor dat de set-up correct werd uitgevoerd.
■ Zorg er voor dat de correcte invoer geselecteerd werd en dat het invoersignaal compatibel is.

Vreemde kleuren, lichte kleuren, of slechte verbinding van kleuren

■ Zorg dat de videokabel goed is aangesloten.
■ Het beeld kan gedimd overkomen in een helder verlichte kamer.
■ Pas de helderheid en het contrast aan.
■ Kijk de invoersignaal instellingen na.

Geen geluid

■ Kijk de audioverbindingen na.
■ Het is mogelijk dat er op de DEMP (MUTE) toets werd gedrukt, druk nogmaals op deze knop.
■ Kijk uw audio instellingen na, de audio van uw Tv kan op het minimum ingesteld zijn.
■ Druk op de Volume + (Omhoog) toets van uw afstandsbediening.

Afstandsbediening werkt niet

■ Kijk na of de batterijen goed geplaatst werden.
■ Batterijen kunnen leeg zijn. Vervang de batterijen.
■ Is er een fluorescerend licht in de nabijheid van de afstandsbediening?
■ Het pad van de straal van de afstandsbediening kan geblokkeerd zijn. Kijk na of er niets het pad vrij is en dat de afstandsbediening op de TV gericht wordt.
■ Druk maar op één toets en de juiste toets voor de gewenste functie.

Toestel werkt niet

■ Externe invloeden zoals bliksem of statische elektriciteit kunnen onjuiste werking veroorzaken. In dit geval, schakel de LCD TV en AV systeem uit, of ontkoppel het AC snoer gedurende 1 tot 2 minuten, schakel dan terug in.

Stroom valt opeens uit

■ Is de sluimerfunctie (sleep timer) ingesteld?
■ De interne temperatuur van het toestel is toegenomen. Verwijder voorwerpen die de ventilatieopeningen blokkeren of maak indien nodig schoon.

Geen CATV ontvangst (of geen ontvangst boven kanaal 13)

■ Is de AIR/KABEL optie juist ingesteld? Stel de AIR/KABEL optie op KABEL.
■ CATV is onjuist of niet aangesloten, kijk alle CATV verbindingen na.
■ De kabel TV dienst werd onderbroken, neem contact op met uw kabelmaatschappij.

Afbeelding is afgesneden/met zijbalkscherm

■ Is het beeld juist geplaatst?
■ Zijn scherminstellingen zoals afbeeldingsgrootte juist ingesteld?

Kan bij een film niet vooruitspoelen

■ U kan niet door de generiek en waarschuwingsinformatie bij het begin van een film

vooruitspoelen aangezien dit niet door de schijf wordt toegelaten.

Het icoon ( ) verschijnt op het scherm

■ De functie of actie kan op dit moment niet uitgevoerd worden omdat:

1. De software van de schijf het niet toelaat.
2. De software van de schijf deze functie niet ondersteunt (bijv., hoeken).
3. De functie is op dit moment niet beschikbaar.
4. U heeft een titel of hoofdstuk gevraagd dat buiten bereik is.

Afbeelding is vervormd

■ De schijf kan beschadigd zijn. Probeer een andere schijf.
■ Tijdens het vooruit of achteruit spoelen is het normaal dat het beeld vervormd is.

Niet vooruit of achteruit spoelen

■ Sommige schijven hebben delen die snel scannen of titels en hoofdstuk overslaan verbieden.
- Indien u de waarschuwinginformatie en generiek bij het begin van een film probeert over te slaan, zal dat niet lukken. Dit gedeelte van de film is vaak zo geprogrammeerd dat dit niet mogelijk is.

Schijf wilt niet afspelen

■ Breng een schijf in met de labelkant naar boven.
■ Kijk het schijtype na. Deze DVD speelt enkel digitale video schijven, audio CD's en MP3's

Afspelen begint, maar stopt onmiddellijk

■ Zowel toestel als schijf zijn per regio gecodeerd. Indien de regionale codes niet passen, zal de schijf niet afspelen. Deze DVD speler is gecodeerd voor Regionummer 2 schijven.
■ De schijf is vuil. Maak het schoon.
■ Er heeft zich condensatie gevormd. Laat de speler drogen.
