Merk	Küppersbusch
Model	KD 9550.0 E
Producttype	Afzuigkap
Afmetingen (hoogte)	Ongeveer 362 mm (minimale afstand tot kookvlak: 960 mm)
Gewicht	Ongeveer 12 kg
Voeding	220-240 V ~ 50 Hz
Aansluitwaarde	Ongeveer 250 W
Verlichting	Halogeenlamp 20 W (vervangbaar)
Ventilatorstanden	4 snelheden + intensieve stand (10 min automatisch)
Speciale functies	24h recirculatie (100 m³/h, 28 dB(A)), vertraagde uitschakeling (30 min), alarmfilterverzadiging
Bediening	Toetsen op de kap, optionele afstandsbediening
Vetfilters	Metalen wasbare filters (om de 2 maanden reinigen)
Koolstoffilter	Actief koolstoffilter, vervangbaar (minimaal elke 4 maanden)
Luchtafvoer	Naar buiten (optionele kit) of recirculatie (optionele koolstofpatroon)
Installatie	Inbouw of wandmontage, minimale afstand tot kookvlak: 960 mm
Veiligheid	Klasse I, aarding vereist, tweepolige schakelaar (contactopening ≥ 3 mm)
Onderhoud	Reinigen met vochtige doek en neutraal reinigingsmiddel; geen schuurmiddelen
Geluidsniveau	Vanaf 28 dB(A) (24h recirculatie) tot ca. 60 dB(A) (max. snelheid)
Garantie	Standaard fabrieksgarantie, raadpleeg de verkoopdocumentatie

Veelgestelde vragen - KD 9550.0 E Küppersbusch

Hoe installeer ik de afzuigkap Küppersbusch KD 9550.0 E?

Volg de installatie-instructies in de gebruiksaanwijzing: teken de montagepunten op de muur, boor gaten van 12 mm en 8 mm, plaats pluggen en beugels, haak de kap eraan en stel de schroeven af. Zorg voor een correcte aarding en een tweepolige schakelaar.

Hoe maak ik de metalen vetfilters schoon?

Verwijder de filters door ze naar achteren te duwen en omlaag te trekken. Was ze met de hand of in de vaatwasser, vermijd buigen. Laat ze goed drogen voordat u ze terugplaatst. Doe dit minimaal elke 2 maanden.

Hoe vervang ik de actieve koolstoffilter?

Verwijder eerst de metalen vetfilters. Neem de verzadigde koolstoffilter uit de houder (A) en plaats de nieuwe (B). Plaats de vetfilters terug. Het filter kan niet worden gereinigd; vervang het minstens elke 4 maanden.

Hoe reset ik het filterverzadigingsalarm?

Schakel de verlichting en de motor uit. Houd de toets T3 minstens 3 seconden ingedrukt tot de leds knipperen. Dit reset zowel het vetfilter- als koolstoffilteralarm.

Wat betekenen de knipperende leds op de bediening?

Een continu brandende led geeft aan dat de metalen vetfilters moeten worden gereinigd (na 100 bedrijfsuren). Een knipperende led geeft aan dat het actieve koolstoffilter moet worden vervangen (na 200 bedrijfsuren).

Hoe gebruik ik de 24-uurs recirculatiefunctie?

Druk de toets T1 ongeveer 5 seconden in. De led knippert en de kap werkt op lage snelheid (100 m³/h, 28 dB(A)). Uitschakelen door opnieuw 5 seconden op T1 te drukken.

Hoe stel ik de vertraagde uitschakeling in?

Druk de toets T2 ongeveer 2 seconden in. De led knippert en de kap schakelt na 30 minuten automatisch uit. Dit is handig om restgeuren te verwijderen.

Wat is de intensieve snelheid en hoe activeer ik die?

De intensieve snelheid is de maximale stand voor sterke kookdampen. Houd toets T4 ongeveer 2 seconden ingedrukt. De led knippert en de functie schakelt na 10 minuten automatisch uit of handmatig via een andere toets.

Hoe vervang ik de verlichting (halogeenlamp)?

Schroef de plafondverlichting los, trek de lamp uit de houder en vervang deze door een nieuwe halogeenlamp van 20 W met dezelfde eigenschappen. Let op dat de pinnen correct worden geplaatst.

Kan ik de afzuigkap met een afstandsbediening bedienen?

Ja, optioneel is een afstandsbediening beschikbaar (werkt op 1.5V AAA-batterijen). Houd de afstandsbediening uit de buurt van warmtebronnen en gooi lege batterijen in de daarvoor bestemde afvalbak.

GEBRUIKSAANWIJZING KD 9550.0 E Küppersbusch

NL Gebruiksaanwijzing

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreven aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 37

EIGENSCHAPPEN 38

INSTALLATIE 39

GEBRUIK 41

ONDERHOUD 42

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
8 1 Richtingrooster luchtuitlaat
16 1 Filterdeksel

1 Gebruiksaanwijzing

Boren van gaten in de wand en bevestiging van de draagbeugels

Teken op de wand:

• een verticale lijn tot het plafond of tot de bovenste limiet in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• een horizontale lijn op min. 960 mm afstand van het kookvlak.
• Teken een punt (1) op de horizontale lijn op 200 mm rechts van de verticale referentielijn.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Teken, zoals aangegeven, een referentiepunt (2) af op 180 mm van de verticale referentielijn en op 362 mm boven van het kookvlak.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Boor gaten van φ 12 mm op de plaats van de getekende punten (1).
• Boor gaten van φ 8 mm op de plaats van de getekende punten (2).
• Plaats de pluggen met de beugel 11a in de gaten 1 en draai ze aan.

• Plaats de pluggen 11 in de gaten 2.

• Open de afzuigpanelen.

• Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.(A)
• Verwijder de vetfilters met behulp van de handgrepen.
• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag.(B)
• Haak de behuizing van de afzuigkap aan de 2 beugels 11a.
• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen.
• Draai de veiligheidsschroef 12a aan.

Om het model met luchtafvoer naar buiten te installeren moet de optionele kit Schouw voor luchtafvoer naar buiten worden aangeschaft.

LUCHTUITLAAT FILTERVERSIE

Om het model met luchtcirculatie te installeren moet de optionele kit Actief koolstofpatroon worden aangeschaft.

• Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5).
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12d (2,9 x 9,5).

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

De wasemkap kan rechtstreeks ingeschakeld worden op de gewenste snelheid, door de desbetreffende toets in te drukken zonder eerst de toets 0/1 motor te bedienen.

TOETS LED FUNCTIONS

L 0/1 Licht Schakelt de verlichting aan en uit.

T1 0/1 Motor brandt Eerste snelheid.

Schakelt de wasemkap uit als hij ongeveer 1" ingedrukt wordt.

knipperend Luchtrecirculatie 24h

Wordt geactiveerd door ongeveer 5" op de toets te drukken. Hiermee is een zuigsnelheid van 100 m3/h met een geluidsniveau van slechts 28dB(A) mogelijk. Deze functie kan vanuit elke snelheid geactiveerd worden, ook bij uitgeschakelde afzuigkap. Druk ongeveer 5" op de toets om de functie uit te schakelen.

T2 Snelheid brandt Tweede snelheid.

knipperend Delay (30')

Door ongeveer 2" op de toets te drukken wordt de automatisch vertraagde uitschakeling van 30' geactiveerd. Geschikt om restgeurtjes te verwijderen. Deze functie kan vanuit elke snelheid worden geactiveerd door kort op de toets te drukken.

T3 Snelheid brandt Derde snelheid.

T4 Snelheid permanent Maximum snelheid.

knipperend Intensieve snelheid.

Geschikt om de sterkste kookdampen af te voeren. Wordt geactiveerd door de toets ongeveer 2Ó ingedrukt te houden. Wordt 10 minuten nadat hij in werking getreden is automatisch uitgeschakeld. Kan met de hand worden uitgeschakeld door een willekeurige andere toets in te drukken.

Led permanent Signaleert het alarm Verzadiging metalen vetfilters, hetgeen

wil zeggen dat deze moeten worden afgewassen. Het alarm wordt na 100 effectieve bedrijfsuren van de wasemkap geactiveerd. (Reset zie parag. Onderhoud)

knipperend Signaleert, wanneer hij geactiveerd wordt, het alarm Verza-

diging actief koolstofffilter, hetgeen wil zeggen dat het moet worden vervangen; ook moeten de metalen vetfilters worden afgewassen. Het alarm Verzadiging actief koolstofffilter wordt na 200 effectieve bedrijfsuren van de wasemkap geactiveerd. (Activering en Reset zie parag. Onderhoud)

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA.

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Houd de toets T3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

Schoonmaken filters

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de afwasmachine worden afgewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

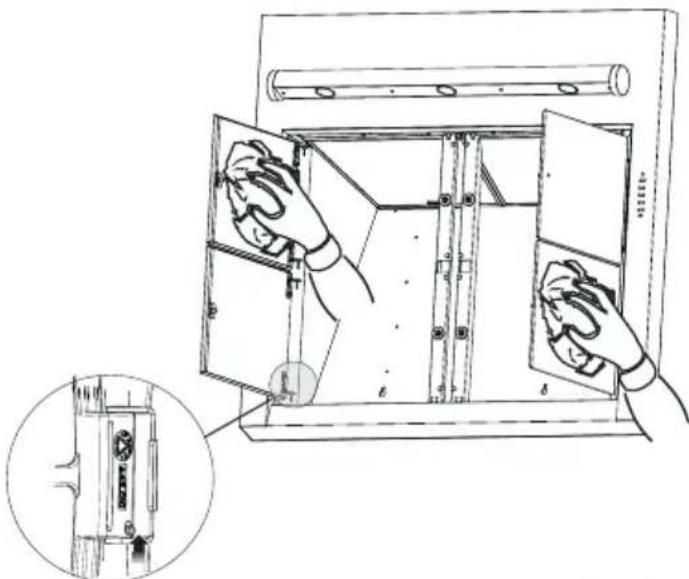

• Open de afzuigpanelen.
• Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
• Reinig het aan de buitenkant met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel.
• Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte docken of sponzen of waterstralen; gebruik geen schuurmiddelen.

- Het filter kan niet gewassen en niet geregenereerd worden en moet worden vervangen wanneer de led S1 knippert of minstens eenmaal in de 4 maanden. De alarmsignalering is alleen actief wanneer de afzuigmotor wordt gebruikt.

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Houd de toets T3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

Vervanging Filter

• Verwijder de metalen vetfilters.
- Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A).
• Monteer de nieuwe filters (B).
- Plaats de metalen vetfilters terug.

Activering van het alarmsignaal

• Bij de afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.Schakel de lampen en de zuigmotor uit.
• Sluit de afzuigkap van het elektriciteitsnet af door de 2-polige schakelaar tussen de netvoeding met behulp van de hoofdschakelaar uit te schakelen.
• Sluit de afzuigkap weer aan door de toets T1 ingedrukt te houden.
• Laat de toets los. Alle vijf leds branden nu voortdurend.
• Druk binnen 3 seconden op de toets T1 totdat de leds T1 en T4 gaan branden ter bevestiging: 2 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEACTIVEERD 1 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEDEACTIVEERD

Verlichting

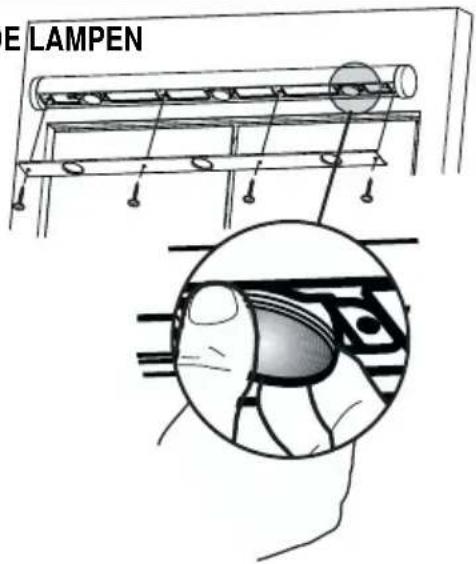

SVERVANGING VAN DE LAMPEN

• Halogeenlamp van 20 W.
- Verwijder de plafondverlichting door de bevestigingsschroeven los te draaien.
- Trek de lamp uit de houder.
- Vervang de lamp door een nieuwe lamp met-dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de plafondverlichting weer.
