Producttype	Afzuigkap
Merk	Küppersbusch
Model	KD 12450.0
Elektrische aansluiting	220-240 V ~ 50/60 Hz, klasse 1, geaarde stekker
Aansluitkabel	HO5VVF 3x0,75 mm², 10/16 A
Motorstanden	4 standen: minimum, normaal, hoog, intensief
Verlichting	Ja, uitschakelbaar via toets 1
Filtertype	Metalen vetfilters (wasbaar) + optionele koolstoffilters
Filterverzadigingsindicatie	Metalen filters na ca. 200 uur, koolstoffilters na ca. 400 uur
Nalooptijd	Programmeerbaar: 5, 10 of 15 minuten
Configuratie	Afvoer naar buiten of recirculatie (koolstoffilter)
Montage	Wandmontage, installatiehoogte 65-70 cm boven kookplaat
Onderhoud metalen filters	Reinigen in warm sop of vaatwasser
Onderhoud behuizing	Milde zeep en vochtige doek, geen natte doeken
Onderhoud afvoerkanaal	Halfjaarlijks controleren op verstopping
Beveiliging	Minimale montagehoogte 65 cm, niet aansluiten op centraal ventilatiesysteem
Garantie	Fabrieksgarantie, lampen en filters uitgezonderd
Gebruiksadvies	Voor koken inschakelen, flamberen verboden, gasbranders alleen met pannen
Bediening	Via drukknoppen met led-indicatie
Veiligheid	Frituurpannen onder toezicht houden, stroom uitschakelen bij onderhoud

Veelgestelde vragen - KD 12450.0 Küppersbusch

Hoe stel ik de afzuigkap in op recirculatie?

Druk op de + toets gedurende 20 seconden (motor- en verlichtingstoets lichten op). Twee led-indicaties bevestigen de omschakeling. Plaats vervolgens een koolstoffilter volgens de handleiding.

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters kunnen worden gereinigd in warm sop of in de vaatwasser. Zorg dat u ze regelmatig schoonmaakt om brandgevaar te voorkomen. Laat de filters goed drogen voordat u ze terugplaatst.

Hoe reset ik de filterverzadigingsindicator?

Zet de verlichting aan en zorg dat de motor uit staat. Druk voor de metalen filters op de + toets gedurende 3-4 seconden tot alle leds oplichten. Voor koolstoffilters houdt u de + toets 10 seconden ingedrukt.

Wat is de minimale montagehoogte?

De minimale montagehoogte is 65 cm vanaf de kookplaat. De aanbevolen hoogte is 65-70 cm. Een lagere installatie is verboden vanwege brandgevaar door filters.

Hoe programmeer ik de nalooptijd?

Na het koken, zet de motor uit en laat de verlichting branden. Druk op de intensieftoets (5). Het aantal keren dat leds 1 en 5 oplichten geeft de nalooptijd aan: 1x = 5 min, 2x = 10 min, 3x = 15 min, 1x (herhaald) = annuleren.

Welke lampen kan ik gebruiken?

Gebruik uitsluitend lampen van het juiste type en vermogen zoals aangegeven op het typeplaatje. Gebruik geen sterkere lampen en verander niet van type. Schakel de stroom uit voordat u lampen vervangt.

Wat doe ik als de afzuigkap niet werkt?

Controleer eerst de stroomtoevoer en de zekering. Raadpleeg uw installateur om de aansluitingen te controleren. Als de stroomkabel beschadigd is, laat deze dan alleen vervangen door een erkende installateur.

Hoe vaak moet ik de koolstoffilters vervangen?

De koolstoffilters moeten worden vervangen na ongeveer 400 gebruiksuren (of eerder bij intensief gebruik). De afzuigkap geeft een signaal (led 1 knippert twee keer) wanneer vervanging nodig is.

Kan ik de afzuigkap zonder afvoerbuis gebruiken?

Ja, u kunt de afzuigkap in recirculatiemodus gebruiken met een koolstoffilter. U moet dan de configuratie wijzigen (zie vraag 1). De lucht wordt dan gezuiverd en terug de ruimte in geblazen.

Hoe schakel ik de intensieve stand in?

Druk op toets 5 (intensief). De afzuigkap werkt dan op vol vermogen gedurende 5 minuten en schakelt daarna automatisch terug. U kunt de stand ook handmatig uitschakelen door nogmaals op toets 5 te drukken.

GEBRUIKSAANWIJZING KD 12450.0 Küppersbusch

Wij danken U voor de goede keuze en het vertrouwen dat U ons, Küppersbusch specialist op het gebied bievan afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Küppersbusch te werken Wij raden U aan om alvorens U de Roblin afzuigkap in werking zet deze handleiding aandachtig te lezen.

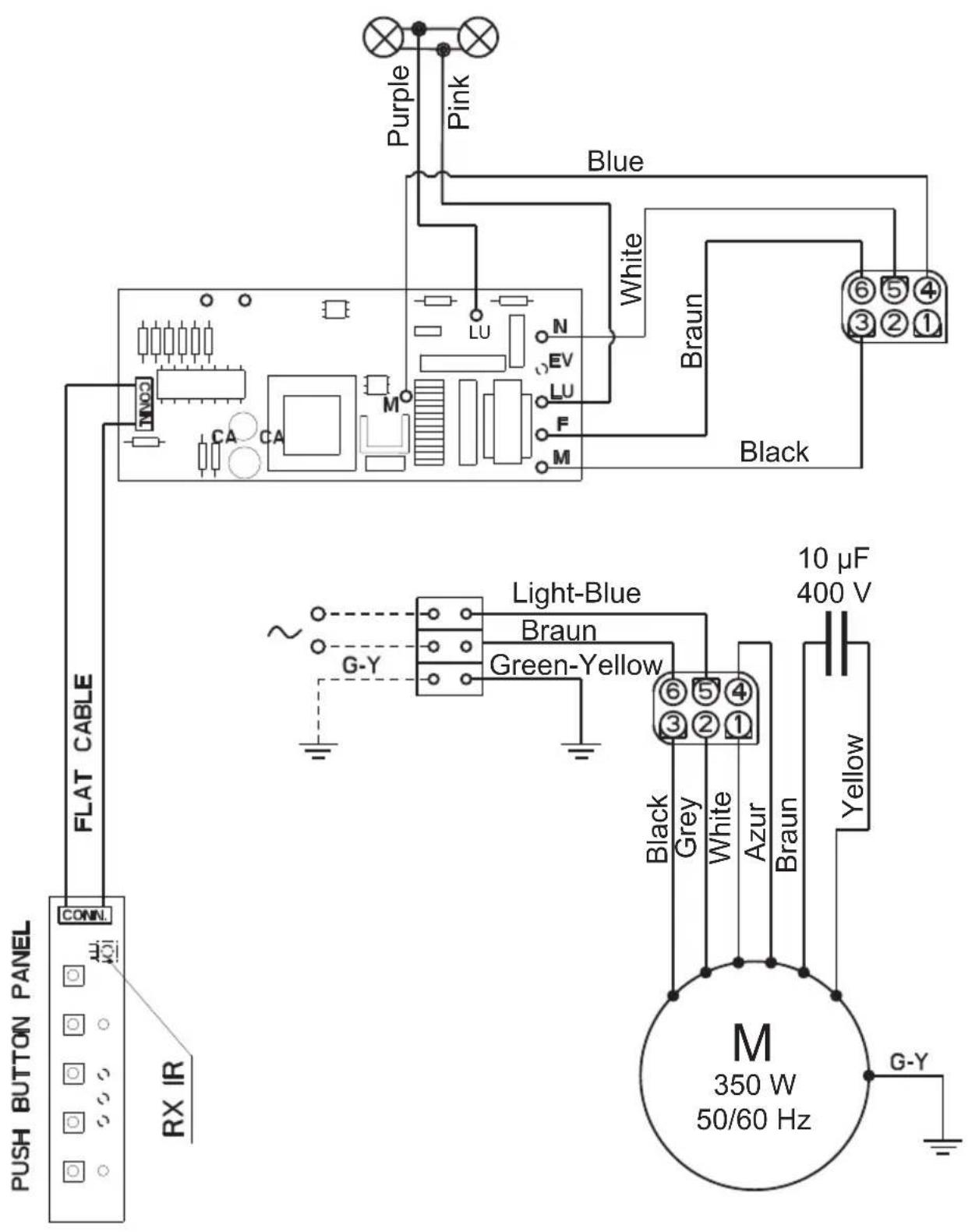

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 – 240 volt. Wisselstroom: 50/60 Hz.
  • Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3 mm. tussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installatiehoogte. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm. vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwfilterunit te installeren op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het filter toe stijgen. Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.
• Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilatiesysteem!
• De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit.
• Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.
• Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.
  • Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien noodzakelijk.

Montage en installatie dienen door een bevoegd* vakman te gebeuren.

(*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

1) Trek een verticale lijn op de muur daar waar de afzuigkap komt te hangen
2) hang de muursteun met behulp van de vijzen TH 5 x50
3) bepaal de hoogte van de kap alvorens de muursteun te bevestigen (fig. 3, rep 4)
4) haak het lichaam vast achter de steunen. (rep 5)
5) bevestig de afvoerbuis aan de afzuigkap
6) regel de hoogte van de kap met de vijzen TH5 x 25 evenals de hanghoek van de afzuigkap met behulp van de 2 vijzen 5 x 25 mm TC

7) Nadat alle nodige aanpassingen gebeurt zijn, deze d.m.v. van een schroef (rep 8) van het bevestigingsplaatje vastzetten om de ophanging van het apparaat te beveiligen.
8) Bovenkant van de schacht in de onderkant van de schacht schuiven en de steun (rep.2) d.m.v. 2 schroeven M4 vast zetten.

- Recirculatie :

Monteer de kanaalsplitser met de steumen van de schacht (fig 2). Debovenkant van de schacht met de luchtsleuven dient over de kannaalsplitser geplaatst te worden. De flexibele slang, met de juiste diameter wordt vervolgens op de uitgang van de schouw en op de ingang van de kanaalsplitser bevestigd.

Vijs de bevestigings haken vast tegen de npuur met de bijgeleverde vijzen 4.2 x 9.5.

Plaats het kader voor de carbon filter op de voorziene plaats, schuif de carbon filter in het kader. (figuur 4)

4 Bediening

A) CONFIGURATIE

Uitgang naar buiten of recyclage

Standaard is uw afzuigkap geprogrammeerd om zijn afvoer naar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren.

Configuratie op recyclage stand

Druk op de + toets gedurende 20 seconden (toets motor en verlichting lichten op)

Twee lichtindicaties van de 5 leds geven aan dat de omschakeling gelukt is.

Configuratie op afvoer naar buiten stand

Druk op de + toets gedurende 10 seconden (toets motor en verlichting lichten op)

Twee lichtindicaties van de 5 leds geven aan dat de omschakeling gelukt is.

B) BASISFUNCTIONS

Verlichting : Zet de verlichting aan door op toets 1 te drukken

Motor : Zet de kap in dienst door op toets 2 te drukken, met behulp van de – en + toets regelt U het afzuigvermogen van de afzuigkap.

Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen.

Led 2 = minimum afzuigvermogen ( bij weinig rook & damp)

Led 2 & 3 = normaal afzuigvermogen

Led 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp)

Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt.

C) BIJKOMENDE FUNCTIES

Tijdelijke intensief stand

Om een goede afzuiging te verkrijgen raden wij U aan om bij het begin van het koken de afzuigkap enige tijd op de intensief stand te zetten. Hierdoor creëert U een luchtschouw die de eerste kookdampen zullen afzuigen.

- Zet de afzuigkap aan d.m.v. toets 2 en kies uw afzuigsnelheid d.m.v. de (+) & (-) toets.

- Druk op toets 5 (intensief stand). Deze intensief stand stopt automatisch na 5 min.

Deze functie kan gestopt worden door opnieuw op toets 5, de intensief stand, te drukken.

Deze functie is enkel van toepassing als de programmatie en de duurtijd van gebruik verschillend zijn.

Nalooptijd :

Deze functie laat U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de keuken af te voeren.

Bij het beëindigen van het koken zet U de afzuigkap af.

Om het naloop programma aan te zetten moet de motor afstaan en de verlichting aan.

Druk op de intensief toets 5

• 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min.
• 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10 min.
• 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min.
• 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie

Indicatie verzadiging van de metaal filters

Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geven

Dat de metaal filters dienen gereinigd te worden. (zie onderhoud)

Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan

Druk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevestigen het op nul zetten van deze functie.

Indicatie verzadiging van de metaal filters

Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geven dat de carbon filters dienen vervangen te worden.

Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan

Druk vervolgens op de + toets gedurende 10 seconden.

Voor vervanging van de carbon filters (zie recyclage)

leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie niet meer in dienst.

leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in dienst.

5 GEBRUIKSADVIES

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.
• Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!
  Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wanneer de pan verwijderd wordt.
• Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap.

6 ONDERHOUD

Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

- Verwijderen van de filters:

De filters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine.

Deze maatregel voorkomt het gevaar van brand.

- Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek wordt aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

- Afvoerkanaal:

Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

- Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander niet van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controleren.
• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende installateur, aangezien speciaal gereedschap vereist is.
• Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is.
• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.
• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen vervanging van :

- lampen, halogeenspots

- filters

8 OPMERKINGEN

Onze apparaten voldoen aan de geharmoniseerde normen CEI 335 en aan de Europese richtlijnen voor laagspanning 72/23 en electromagnetische compatibiliteit 89/336.
