Type product	Afzuigkap
Merk	Küppersbusch
Model	KD 7375.0
Kleur	RVS (roestvrij staal)
Energieklasse	A+
Jaarlijks energieverbruik	49 kWh
Afzuigcapaciteit	650 m³/h
Maximale circulatiecapaciteit	650 m³/h
Aantal standen	3
Geluidsniveau (max)	64 dB
Type verlichting	LED
Aantal lampen	2
Totaal vermogen verlichting	5 W
Geschikte luchtuitlaat	150 mm
Type filter	Aluminium vetfilter (optioneel koolstoffilter)
Aantal filters	2
Afmetingen (B x D x H)	900 x 600 x 650 mm
Gewicht	18 kg
Netspanning	220-240 V
Frequentie	50 Hz
Vermogen motor	250 W
Bediening	Drukknoppen
Inclusief afstandsbediening	Nee
Recirculatie mogelijk	Ja (met optioneel koolstoffilter)
Garantie	2 jaar

Veelgestelde vragen - KD 7375.0 Küppersbusch

Hoe vervang ik het koolstoffilter?

Het koolstoffilter bevindt zich achter het vetfilter. Verwijder het vetfilter, neem het oude koolstoffilter eruit en plaats een nieuw exemplaar. Zorg dat u de juiste maat gebruikt (type C15).

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter moet elke 2 maanden worden gereinigd, afhankelijk van gebruik. U kunt het in de vaatwasser op 65°C of met de hand met een mild schoonmaakmiddel reinigen.

Wat is de afzuigcapaciteit van de KD 7375.0?

De maximale afzuigcapaciteit is 650 m³/h. Hierdoor is de kap geschikt voor keukens tot ongeveer 20 m².

Hoe installeer ik de afzuigkap?

Volg de stappen in de meegeleverde handleiding: monteer de wandbeugel, sluit de luchtuitlaat aan (150 mm) en bevestig de kap. Zorg voor een geaarde wandcontactdoos.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, de afzuigkap kan worden gebruikt in recirculatiemodus met een optioneel koolstoffilter. Dit filter absorbeert geuren en moet periodiek worden vervangen.

Wat is het geluidsniveau?

Het maximale geluidsniveau is 64 dB op de hoogste stand. Dit is vergelijkbaar met zacht gesprek. Op lagere standen is het stiller.

Hoe vervang ik de verlichting?

De afzuigkap is voorzien van LED-lampen (2 stuks, 1,5 W elk). Zet de stroom uit, verwijder het paneel en vervang de lampen door type GU10 of specifiek model.

Wat zijn de afmetingen van de KD 7375.0?

De afmetingen zijn 900 mm breed, 600 mm diep en 650 mm hoog. Controleer of er voldoende ruimte is boven de kookplaat.

Heeft de afzuigkap een afstandsbediening?

Nee, de afzuigkap wordt bediend via drukknoppen op het voorpaneel. Er is geen aparte afstandsbediening meegeleverd.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich aan de binnenkant van de afzuigkap, na het verwijderen van het vetfilter. Hierop staan modelnummer, serienummer en elektrische gegevens.

GEBRUIKSAANWIJZING KD 7375.0 Küppersbusch

NL Gebruiksaanwijzing

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreven aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 40

EIGENSCHAPPEN 41

INSTALLATIE 43

GEBRUIK 46

ONDERHOUD 46

INSTALLATIE

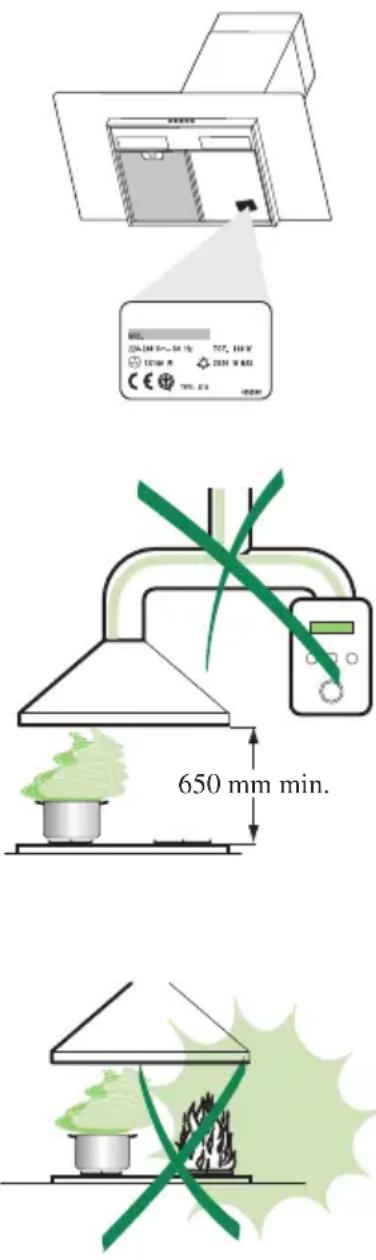

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Buitenafmetingen

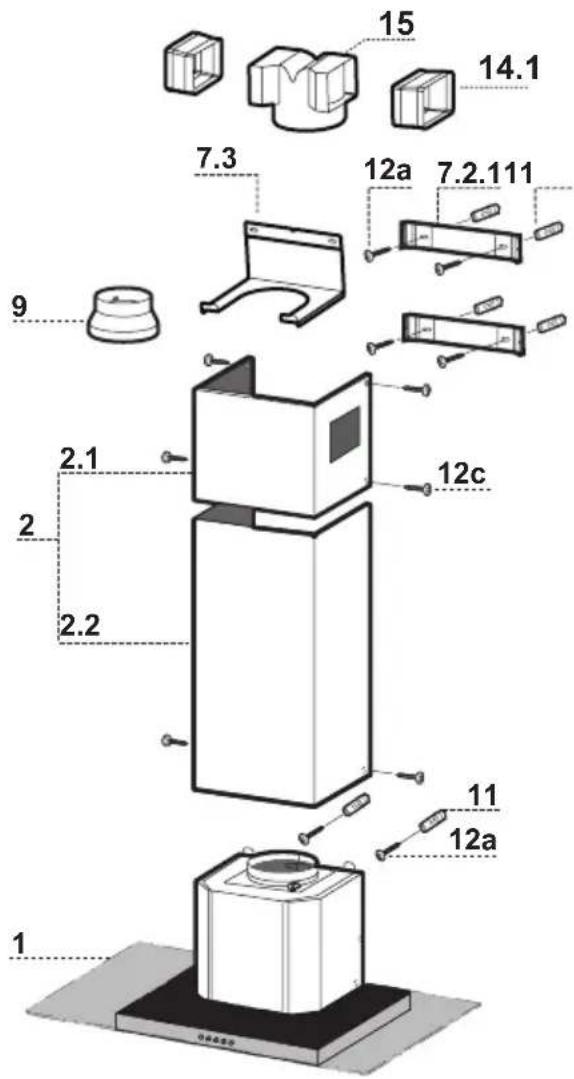

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
2 1 Telescopische Schouw Bestaande uit:
2.1 1 Bovenstuk
2.2 1 Onderstuk
9 1 Reductieflens ø 150-120 mm
14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw
7.3 1 Draagbeugel verbindingsstuk
11 6 Pluggen
12a 6 Schroeven 4,2 x 44,4
12c 6 Schroeven 2,9 x 9,5

Documentatie

1 Gebruiksaanwijzing
1 Garantie

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

- een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

- een horizontale lijn op: 650 mm min. boven de kookplaat.

- Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 306 mm boven de horizontale referentielijn.

- Herhaal deze handeling aan de andere kant.

- Boor op de afgetekende punten gaten van φ 8 mm.

• Schuif de pluggen 11 in de gaten.

- Bevestig de onderste beugel 7.2.1 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

- Bevestig de bovenste beugel 7.2.1 met de draagbeugel van het verbindingsstuk 7.3 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

- Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.

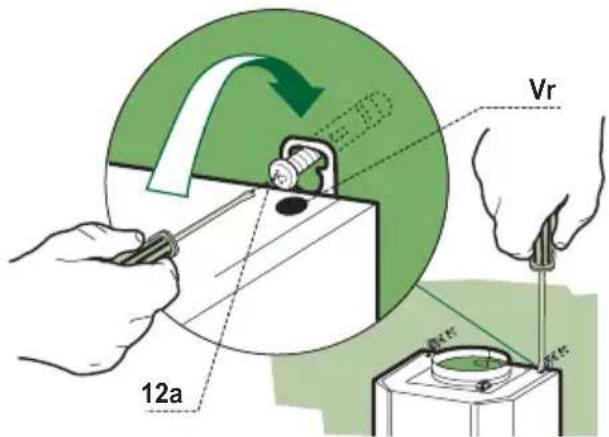

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.
• Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Installeer het verbindingsstuk 15 in de draagbeugel 7.3.
• Monteer de verlengstukken van het verbindingsstuk 14.1 zijdelings op het verbindingsstuk 15.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw.
• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150 mm, naar keuze van de installateur.
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 correspondeert met de mondstukken van de schouw.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

Bedieningspaneel

L Lichten Hiermee schakelt u de verlichting aan en uit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.

V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

ONDERHOUD

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

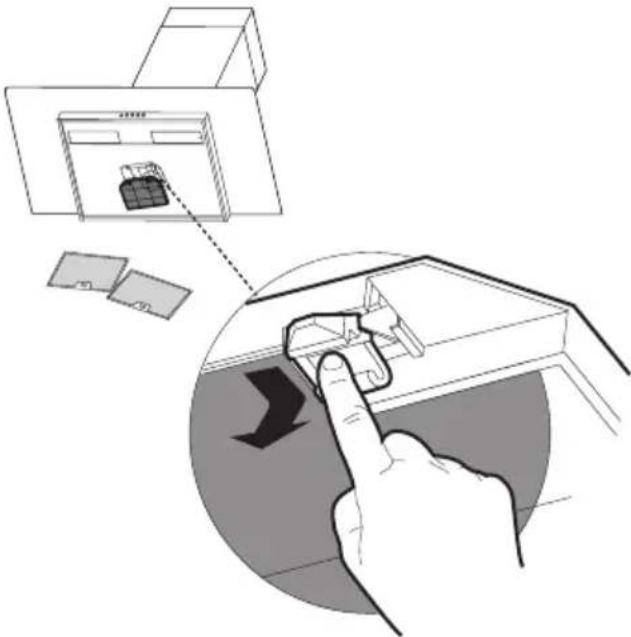

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

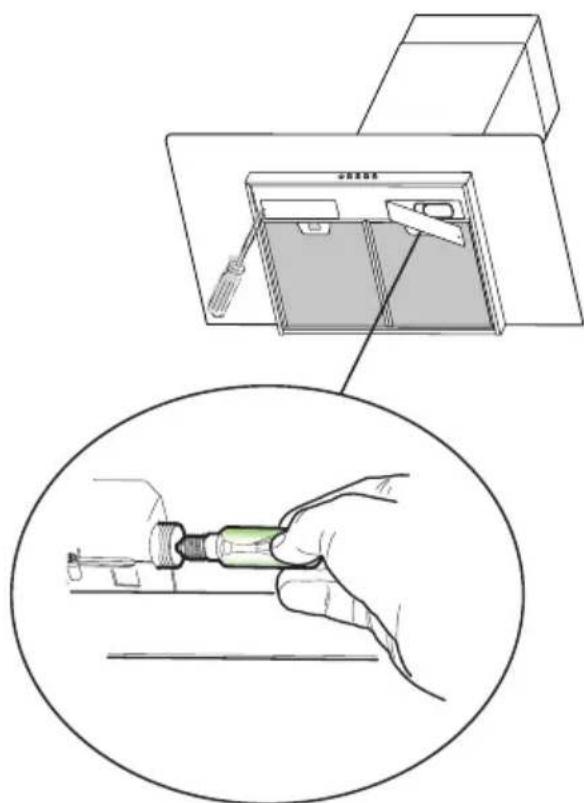

• Gloeilamp van 40 W.
- De schroef, waarmee de plafonnière is bevestigd, verwijderen.
- De plafonnière naar beneden trekken.
- Het lampje losschroeven en vervangen door een nieuwe lampje met dezelfde kenmerken.
- De plafonnière in omgekeerde volgorde monteren.
