KD 9875.0 - Afzuigkap Küppersbusch - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Küppersbusch
Model	KD 9875.0
Montage	Wandmontage met telescopische decoratieve pijp
Afmetingen (breedte x diepte)	90 cm x 50 cm (geschat)
Gewicht	Ca. 15 kg (geschat)
Aantal snelheden	4 + intensieve snelheid
Besturing	Touch control met Advanced Sensor Control (ASC)
Display	LED-matrix met klok, timer, temperatuur en filterindicatie
Verlichting	2 halogeenlampen (max. 20 W elk, geschat)
Vetfilter	Metaal, wasbaar in vaatwasser
Koolstoffilter	Optioneel, vervangbaar (niet bijgeleverd)
Afvoerdiameter	150 mm (aanbevolen)
Minimale afstand tot kookplaat	30 cm (of hoger volgens kookplaat specificatie)
Max. onderdruk in ruimte	0,04 mbar
Elektrische aansluiting	220-240 V, 50 Hz (typisch)
Aarding	Verplicht tenzij symbool klasse II op typeplaatje
Automatische sensor	Ja (ASC) voor damp, rook, warmte en gasdetectie
Timer	Automatische uitschakeling na 5 of 10 minuten
Filteralarm	Vetfilter na 30 uur, koolstoffilter na 120 uur

Veelgestelde vragen - KD 9875.0 Küppersbusch

Hoe installeer ik de Küppersbusch KD 9875.0 afzuigkap?

Volg de stappen in de handleiding: teken een verticale lijn boven de kookplaat, boor gaten, bevestig de metalen beugel (A) aan de muur, haak de kap eraan, stel horizontaal af, boor de extra gaten (C) en zet vast. Monteer daarna de telescopische pijp en sluit de afvoer aan (bij afzuigversie) of monteer het verloopstuk en koolstoffilter (bij filterversie). Zorg dat de minimale afstand tot de kookplaat 30 cm is.

Wat is het verschil tussen afzuig- en filterversie?

Bij de afzuigversie wordt de lucht via een afvoerpijp naar buiten geleid; koolstoffilters zijn niet nodig. Bij de filterversie wordt de lucht gezuiverd via vetfilters en koolstoffilters en terug de ruimte ingeblazen. De koolstoffilters moeten regelmatig vervangen worden.

Hoe maak ik de vetfilters schoon?

Open de deur, verwijder de vetfilters door aan de twee pallen (F) te trekken. Was ze met de hand of in de vaatwasser met een neutraal reinigingsmiddel. Plaats ze terug nadat ze volledig droog zijn. Het filteralarm (symbool) verschijnt na 30 uur gebruik; reset door gelijktijdig MENU en ok in te drukken.

Hoe vervang ik de koolstoffilters?

Alleen bij filterversie. Verwijder eerst de vetfilters (zie vraag 3). Draai de koolstoffilters tegen de klok in om ze los te maken. Plaats nieuwe filters en draai ze vast. Het koolfilteralarm verschijnt na 120 uur; reset door MENU en ok in te drukken.

Hoe stel ik de klok in op de afzuigkap?

Druk op MENU, gebruik – of + tot de 4 cijfers knipperen, stel de tijd in met – en +, bevestig met ok. Verlaat het menu met MENU. Om de klok uit te schakelen, druk gelijktijdig MENU en ok (reset).

Hoe gebruik ik de timer (automatische uitschakeling)?

Druk op MENU, navigeer met – of + tot het timer-symbool knippert, druk ok, kies 5 of 10 minuten met –/+, bevestig met ok. De kap schakelt na de ingestelde tijd uit.

Wat betekent het ASC-symbool en hoe gebruik ik de automatische sensor?

Het ASC (Advanced Sensor Control) symbool verschijnt wanneer de sensor actief is. Druk op toets A om de sensor in te schakelen. De kap detecteert dan automatisch damp, rook, warmte of gas en past de snelheid aan. Druk nogmaals op A om uit te schakelen. In handmatige modus kunt u snelheden kiezen met – of +.

Hoe reset ik het filteralarm?

Wanneer het vetfilteralarm (symbool) of koolfilteralarm verschijnt, moet u de filters reinigen of vervangen. Druk daarna gelijktijdig op de toetsen MENU en ok om de uurtelling te resetten.

Kan ik de verlichting vervangen? Hoe?

Ja, de afzuigkap heeft halogeenlampen. Open het deksel met een schroevendraaier in de daarvoor bestemde sleuven. Vervang de lamp door eenzelfde type. Raak de nieuwe lamp niet met blote handen aan (gebruik een doek).

Welke afstand moet ik aanhouden tussen de kookplaat en de afzuigkap?

De minimale afstand tussen het draagvlak van de pannen en de onderkant van de afzuigkap is 30 cm. Als de installatie-instructies van de kookplaat een grotere afstand voorschrijven, moet die aangehouden worden.

GEBRUIKSAANWIJZING KD 9875.0 Küppersbusch

De afstand tussen het draagvlak van de pannen op de kookplaat en de onderkant van de wasemkap moet minstens 30 cm zijn. Als de instructies voor de installatie van de kookplaat een grotere afstand specificeren, moet deze in aanmerking genomen worden.
De luchtafvoer van dit apparaat niet aansluiten op een buis (pijp) die reeds gebruikt wordt voor de luchtafvoer van niet elektrische apparatuur (centrale verwarmingsinstallaties, radiatoren, geiser, enz.).
■ Voor de lozing van de af te voeren lucht de voorschriften van de bevoegde autoriteit in acht nemen. Verder moet de af te voeren lucht niet via een holte in de muur verwijderd worden, tenminste wanneer deze holte niet voor dit doel bestemd is.
■ Voorzie de ruimte van een goede ventilatie indien de kap gelijktijdig wordt gebruikt met andere, niet elektrische apparaten (gas-, olie, kolenkachels, enz.). De afzuigkap kan nl. een onderdruk in de ruimte creëren. De onderdruk in de ruimte mag niet groter worden dan 0,04 mbar., om te voorkomen dat de afvoergassen van de warmtebron worden aangezogen. De ruimte moet daarom voorzien zijn van een rechtstreekse luchttoevoer, die voor een konstante verse luchtaanvoer zorgt.
■ Controleer het plaatje met technische gegevens in het apparaat; als op het plaatje het symbool (afgebeeld staat, moeten de volgende instructies worden opgevolgd: dit apparaat vertoont opbouwende technische omzichtigheden zodat het gerekend kan worden in de isolatie-klas II en dus daarom niet geaard gehoeft te worden.
■ Controleer het plaatje met technische gegevens in het apparaat; als op het plaatje NIET het symbool (☐) afgebeeld staat, moeten de volgende instructies worden opgevolgd: LETOP: Dit apparaat moet geaard worden. Bij het tot stand brengen van de elektrische aansluiting moet men zich ervan vergewissen dat het stopcontact geaard is.
Bij het tot stand brengen van de elektrische aansluiting moet worden gecontroleerd of de spanningswaarden overeenstem-men met de waarden die vermeld staan op het plaatje in het apparaat. Indien Uw apparaat niet voorzien is van niet splitsbaar flexibel snoer en stekker, of van een ander mechanisme dat de eenpoligheid uitschakeling verzekert van de netspanning, met een openingswijdte tussen de kontakten van tenminste 3mm., dan moet het apparaat dus worden voorzien van een soortgelijk netspanning-scheidingsmechanisme bij vaste installatie van het apparaat. Als uw apparaat is voorzien van een snoer en stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kunt komen.
■ Schakel altijd de spanning over het apparaat uit alvorens met een schoonmaak- of onderhoudsbeurt te beginnen.

HET GEBRUIK

■ Vermijd het gebruik van materiaal dat steekvlammen kan veroorzaken in de nabijheid van het apparaat.
Bij het frituren moet men vooral letten op het brandgevaar dat bestaat bij het gebruik van olie en vetten. Met name reeds gebruikte olie is gevaarlijk vanwege hun ontvlambaarheid. Gebruik geen open elektrische gril.
Ter vermijding van mogelijk brandgevaar, houdt men zich aan de voorschriften voor het schoonmaken van de anti-vetfilters en de verwijdering van eventuele vet-aanslag op het apparaat.

ONDERHOUD

■ Een nauwkeurig onderhoud garandeert een goede werking en een lange levensduur.
Eventuele vetafzettingen dienen regelmatig, naar gelang het gebruik (minstens eenmaal per 2 maanden) van het apparaat te worden verwijderd. Gebruik geen schurende of corrosieve middelen. Voor reiniging aan de buitenkant van gelakte apparaten dient een doek te worden gebruikt die vochtig gemaakt is in lauw water en een neutraal reinigingsmiddel; voor reiniging aan de buitenkant van apparaten van staal, koper of messing wordt het gebruik van specifieke producten aangeraden, volgens de instructies op het product zelf; voor de reiniging van de binnenkant van het apparaat moet een doek (of kwast) worden gebruikt die is ondergedompeld in gedenatureerde ethylalcohol.

BESCHRIJVING

De wasemkap kan worden gebruikt in de filter- of afzuigversie. Filterversie (afb. 1): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zuivert de lucht via de vetfilters en het koolstofffilter waarna de schone lucht weer in de ruimte geblazen wordt. Om ervoor te zorgen dat de werking voortdurend doeltreffend is moeten het koolstofffilters regelmatig vervangen worden. De koolstofffilters zijn niet bijgeleverd.

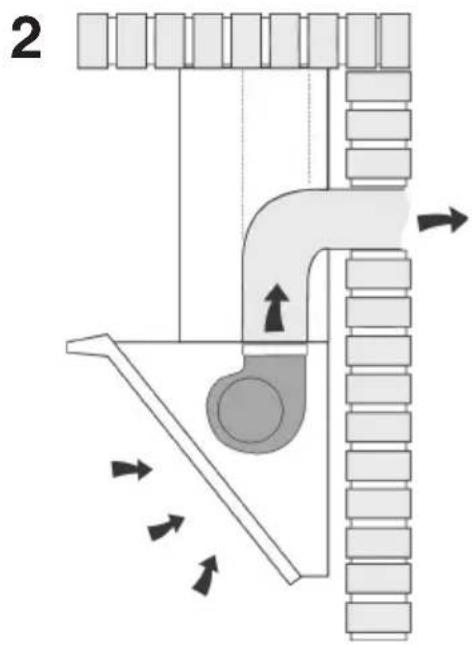

Afzuigversie (afb. 2): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zorgt ervoor dat de lucht door de vetfilters gaat en vervolgens via een afvoerpijp rechtstreeks naar buiten geleid wordt. Bij deze versie is de toepassing van koolstoffilters niet nodig. Bepaal vanaf het begin het type installatie (filter-of afzuigversie). Voor een grotere doeltreffendheid adviseren wij u om (indien mogelijk) de afzuigkap in de afzuigversie te installeren.

INSTALLATIE

LET OP: Dit apparaat moet door minstens twee personen gemonteerd worden. De installatie kan het beste overgelaten worden aan vakmensen.

1. Eigenschappen van de afvoerleiding (enkel voor de afzuigversie): alvorens de afzuigkap te bevestigen moet u eerst de pijp voor de luchtafvoer naar buiten in orde maken. Gebruik een afvoerpijp die de volgende eigenschappen heeft: - minimum benodigde lengte; - zo min mogelijk bochten (maximaal toegestane hoek van de bochten: 90°); - materiaal dat goedgekeurd is volgens de voorschriften (afhankelijk van het land); - binnenkant zo glad mogelijk. Er wordt bovendien geadviseerd om drastische veranderingen van de doorsnede van de pijp te vermijden (geadviseerde diameter: 150 mm). Voor de externe luchtafvoer moet men al de andere aanwijzingen volgen, uitgelegd in het hoofdstuk "Opgelet".
2. De elektrische voeding voorbereiden (voor de elektrische verbinding, al de andere aanwijzingen volgen, uitgelegd in het hoofdstuk "Opgelet"). De elektrische voeding binnen de afmetingen van de decoratieve pijp installeren.
3. Montage van de flens (enkel voor de zuigversie): monteer de flens op de opening van de luchtuitgang van het apparaat door een lichte druk uit te oefenen (Afb. 3).
4. Montage van de zijdelingse koppen (optioneel): de koppen worden op de zijkant van de kap bevestigd, elkeen b.m.v. 3 schroeven (Afb. 4).
5. Het verwijderen van de vetfilters: de deur openen, ze aan de 2 pallen (F) vastmaken en de vetfilters verwijderen (Afb. 5).
6. Muurbevestiging: Een lijn op de muur trekken, op de loodlijn van uw kookplaat. Teken op de muur de eerste 4 gaten die u zult moeten maken, volgens de afmetingen aangeduid in Afb. 6; maak de gaten en breng de pluggen erin (bijgeleverd). Hecht de metalen bevestiging (A) aan de muur en gebruik daarbij de gaten die u net heeft gemaakt - Afb. 7 - (de schroeven voor het hechten van de bevestiging zijn bijgeleverd).

Haak nu de wasemkap aan de bevestiging (Afb. 8). De horizontale stand regelen door de wasemkap naar links of naar rechts te verplaatsen volgens de vereiste uitlijning met de hangende wandmeubels. Na het regelen, zonder de kap weg te halen, de andere 2 gaten die zullen moeten gemaakt worden, op de muur tekenen (C); de kap wegnemen en de gaten maken (diameter 8mm); 2 pluggen en 2 schroeven (bijgeleverd) gebruiken voor de definitieve bevestiging.

1. Bevestiging van de decoratieve telescopische pijp: Stel de breedte van de steunbeugel (D) van de telescopische pijp in met de schroeven (E) van afb. 9; Zet vervolgens de beugel vast aan het plafond, met de bijgeleverde pluggen en schroeven (F), zodat hij recht is ten opzichte van de kap.

2. Enkel voor de zuigversie: Verbind de luchtafvoerpijp met de luchtafvoeropening van de kap; gebruik een buigzame slang en zet deze aan de luchtuitgang van de afzuigkap vast met een metalen bandje - afb. 10 - (slang en bandje worden niet bijgeleverd).

3. Enkel voor de filterversie: Monteer het verloopstuk ter hoogte van het luchtuitlaatpunt op de afzuigkap (afb. 11). Neem het afbuigrooster en zet er een buigzame slang op vast (diameter 125 mm), en blokkeer hem met een metalen bandje (slang en bandjes worden niet bijgeleverd); bevestig het afbuigrooster aan de bovenste slang (afb. 12) met 4 schroeven. Verbind de slang met de reductie op de luchtuitgangsopening (Afb. 13).
4. De elektrische verbinding van de kap uitvoeren door middel van de voedingskabel.
5. Doe de telescopische pijpen erin en laat ze op de afzuigkap steunen; doe de bovenste pijp tot aan het plafond omhoog en maak hem met de beide schroeven (H) – Afb. 14 vast.
6. Montage van de koolfilter (enkel voor de filterversie): controleren of de koolfilters al geïnstalleerd werden, en eventueel verder te werk gaan door de filters aan de zijkanten van de motor te plaatsen en ze tegen de wijzers van de klok in te draaien (Afb. 15).

WERKING

VERKLARING VAN DE TOETSEN EN DE FUNCTIES (Afb. 16):

De afzuigkap is voorzien van een volledig automatisch systeem (Advanced Sensor Control) om alle functies van de afzuigkap te besturen. Dankzij de Advanced Sensor Control, wordt de lucht in de keuken altijd schoon en vrij van luchtjes gehouden, zonder dat de gebruiker ook maar iets hiervoor hoeft te doen. De geavanceerde sensoren kunnen elke soort van lucht, damp, rook of warmte opvangen die veroorzaakt wordt door het kookproces. De ASC vangt ook een eventuele en abnormale aanwezigheid op van GAS in het vertrek. Om toegang te verkrijgen tot deze functie op de toets "A" drukken (zie punt 1 van de instructies).

De kap is bovendien voorzien van talrijke andere functies die u kunt kiezen op grond van uw behoefte en voorkeur.

Via de "MENU" toets gaat men naar de keuze modaliteit, en door op de toetsen - en + te drukken, gaat men op zoek naar de functie die men wil activeren (de functie knippert op de display); wanneer men de gewenste functie heeft gekozen, wordt deze geactiveerd d.m.v. de "ok" toets. Om het menu te verlaten, drukt men op de "MENU" toets.

Om de motor van de kap in en uit te schakelen, de toets - (of de toets +) indrukken en de gewenste snelheid kiezen.

Lijst van de functies van het Menu :

• MINUTENTELLER MET GELUIDSMELDING: de kap is voorzien van een minutenteller, die een akoestisch signaal zal geven eens hij in de nulstand staat. Om deze functie in werking te stellen, zie punt 3 van de instructies.
• TIMER: de kap is voorzien van een installatie voor een automatische stilstand na 5 (of 10) minuten. Om deze functie in te schakelen, zie punt 4 van de instructies
• UURWERK: het is mogelijk op de display het uur te visualiseren. Om deze functie te activeren of om het uur te regelen, zie punt 5 van de instructies.
• GEVOELIGHEID VAN DE SENSOR: het is mogelijk de sensibiliteit van de sensor te regelen, volgens eigen behoefte. Om naar deze functie te gaan, zie punt 6 van de instructies.
• INTERNE TEMPERATUURINDICATIE: het is mogelijk op de display de interne omgevingstemperatuur te visualiseren. Om deze functie in te schakelen, zie punt 7 van de instructies.
• EXTERNE TEMPERATUURINDICATIE (optioneel): het is mogelijk op de display de externe temperatuur te visualiseren. Om deze functie in te schakelen, zie punt 8 van de instructies.
• WAARSCHUWING VOOR DE SCHOONMAAK VAN DE VETFILTERS: de kap meldt het tijdstip om de vetfilters schoon te maken. Zie punt 9 van de instructies.

• WAARSCHUWING VOOR HET VERVANGEN VAN DE KOOLSTOFFILTERS: de kap meldt het tijdstip om de koolstofffilters te vervangen (voor de apparaten in filterversie). Zie punt 10 van de instructies.

• Toets "A" (ASC functie) : Om de sensor functie in te schakelen, de toets "A" indrukken : Wanneer de sensor ingeschakeld is, zal de kap automatisch in werking treden bij aanwezigheid van om het even welk soort van geurtjes, damp, rook of hitte teweeggebracht door het koken of ook in aanwezigheid van eventuele abnormale ontsnapping van GAS in de omgeving. Wanneer de sensor actief is, zal op de display het symbool Autc verschijnen. Om de sensor uit te schakelen de toets A indrukken. Wanneer de sensor ingeschakeld is, en men de toets – of de toets + indrukt, komt men onmiddellijk in de handmatige functie en wordt het symbool 1-4π0 gevisualiseerd.

• Toets Licht On/Off.
• Minutenteller: om de minutenteller in werking te stellen, de toets "MENU" indrukken (op de display verschijnt het symbool △), en vervolgens de toets "ok". Op de display verschijnt knipperend het nummer 00.00, vervolgens stelt men de gewenste minuten in (van 1 tot 99) met de toetsen - en +; door de toetsen - of + ingedrukt te houden, lopen de cijfers die betrekking hebben op de minuten snel. De toets "ok" indrukken om te bevestigen, vervolgens de toets "MENU" indrukken om de teller te verlaten. Wanneer de minuten in de nulstand komen te staan, krijgt men een GELUIDSSIGNAAL te horen en op de display knippert de indicatie: de toets "ok" indrukken om deze indicatie uit te schakelen (zoniet zal hij na 5 minuten automatisch uitgeschakeld worden). Om de minutenteller op om het even welk ogenblik uit te schakelen, moet men gelijktijdig de toetsen "MENU" en "ok" indrukken (reset).
• Timer: door de Timer in te schakelen, zal de kap na 5 (of 10) minuten automatisch stoppen. Om de Timer in werking te stellen, de toets "MENU" indrukken en vervolgens de toetsen - en + indrukken, tot op de display het knipperend symbool verschijnt; bevestigen door de toets "ok" in te drukken. Men kan kiezen tussen 5 of 10 minuten, door de toetsen - en + in te drukken, voor de bevestiging de toets "ok" indrukken. Om het menu te verlaten, de toets "MENU" indrukken.
• Uurwerk: om de uurwerkfunctie in te schakelen, of om het uur te regelen, de toets "MENU" indrukken, vervolgens de toetsen - en +, tot op de display de 4 cijfers knipperen; het uur regelen met de toetsen - en +, vervolgens bevestigen met de toets "ok". Om het menu te verlaten, de toets "MENU" indrukken. Om de uurwerkfunctie uit te schakelen, gelijktijdig de toetsen "MENU" en "ok" indrukken (reset).
• Gevoeligheid van de sensor: om de gevoeligheid van de sensor te regelen, de toets "MENU" indrukken, vervolgens de toetsen - en + indrukken tot op de display het symbool Sensor knippert, vervolgens de toets "ok" indrukken; de gevoeligheid kiezen van 1 tot 9 met de toetsen - en +, vervolgens bevestigen met de toets "ok". Om het menu te verlaten, de toets "MENU" indrukken.
• Interne temperatuurindicatie: om de interne temperatuur op de display te visualiseren, de toets "MENU" indrukken, vervolgens de toets - (of de toets +) indrukken tot het opschrift "In 18°C" of dergelijke, op de display verschijnt; vervolgens de toets "ok" indrukken. De interne temperatuur wordt geregistreerd door een thermometer (bijgeleverd) die in om het even welke stand binnenin de kamer kan geplaatst worden.
• Externe temperatuurindicatie (optioneel): om de externe temperatuur op de display te visualiseren, de toets "MENU" indrukken, vervolgens de toets - (of de toets +) tot het opschrift "Out 15°C" of dergelijke, op de display verschijnt; vervolgens de toets "ok" indrukken. De externe temperatuur wordt geregistreerd door een thermometer (optioneel) die buiten het gebouw kan geplaatst worden, op een plaats beschermd voor water of regen. (maximum afstand hemelsbreed ong. 15 m).
• Vetfilteralarm: na ongeveer 30 uur werking, zal op de display het symbool verschijnen. Dit duidt aan dat het noodzakelijk is de vetfilters te reinigen. Wanneer men de vetfilters schoon gemaakt heeft, kan men de uurtelling opnieuw in werking stellen door gelijktijdig de toets "MENU" en de toets "ok" in te drukken (reset).
• Koolfilteralarm: na ongeveer 120 uur werking, zal op de display het symbool verschijnen. Dit duidt aan dat het noodzakelijk is de koolfilters te vervangen. Wanneer men dit gedaan heeft, kan men de uurtelling opnieuw in werking stellen door gelijktijdig de toets "MENU" en de toets "ok" in te drukken (reset).

LIJST VAN DE SYMBOLEN

SNELHEID (4 snelheden + intensieve snelheid)

AUTOMATISCHE SENSOR

19.38 UURWERK

MINUTENTELLER

In 18°C INTERNE TEMPERATUUR

Out 15°C EXTERNE TEMPERATUUR

SCHOONMAAK VETFILTERS

VERVANGING KOOLSTOFFILTERS

TIMER

INSCHAKELING / UITSCHAKELING

LICHTEN

Schoonmaak van de vetfilters: bijzondere zorg dient te worden besteed aan de vetfilters die regelmatig moeten worden schoongemaakt, wanneer het alarm "vetfilters" verschijnt. Voor instructies over het alarm van de filters, zie de paragraaf Bedieningselementen. Was de filters met een neutraal reinigingsmiddel af. Demonteren van de vetfilter: de deur openen, ze aan de 2 pallen (F) vastmaken en de vetfilters verwijderen (Afb. 5).

Vervanging van de koolstofffilters: als het apparaat gebruikt wordt in de filterversie, moeten de koolstofffilters periodiek worden vervangen, wanneer het alarm "koolstofffilters" verschijnt. Voor instructies over het alarm van de filters, zie de paragraaf Bedieningselementen. Demonteren van de koolfilter: de deur openen, ze aan de 2 pallen (F) vastmaken en de vetfilters verwijderen (Afb. 5); de koolfilters met een draaibeweging eruit halen (Afb. 17).

Verlichting: om de halogeenlampen te vervangen moet het deksel worden geopend door het op te lichten in de daarvoor bestemde sleuven (afb. 18). Vervang hen met lampen van hetzelfde type. OPGELET: raak de nieuwe lamp niet met uw blote handen aan.

Thermometer voor de interne temperatuur: de kap heeft een bijgeleverd meetapparaat voor de interne temperatuur dat in om het even welke stand binnenin de kamer kan geplaatst worden. De temperatuur die door het apparaat wordt geregistreerd, wordt weergegeven op de display van de kapbesturing. Indien deze functie niet ingeschakeld is, zoals volgt op de kapbesturing te werk gaan: de toets "MENU" indrukken, vervolgens de toets - o of de toets + indrukken tot het opschrift "In 18°C" of dergelijke op de display verschijnt; vervolgens de toets "ok" indrukken.

Thermometer voor de externe temperatuur (optioneel): op aanvraag is een meetapparaat voor de externe temperatuur verkrijgbaar dat op de buitenkant van het gebouw kan geplaatst worden, beschermd voor water of regen (maximum afstand hemelsbreed ong. 15 m). De temperatuur die door het apparaat wordt gemeten, wordt gevisualiseerd op de display van de kapbesturing. Indien deze functie niet actief is, zoals volgt op de kapbesturing tewerk gaan: de toets "MENU" indrukken, vervolgens de toets – of de toets + indrukken, tot het opschrift "Out 15°C" of dergelijke
