GEBRUIKSAANWIJZING CK 481 GAGGENAU

Gebruiksaanwijzing en montagehandleiding

CK 481

CK 482

1. Belangrijk bladzijde 3-4

Veiligheidsvoorschriften bladzijde 3

Voor het eerste gebruik bladzijde 4

Gebruik bladzijde 4

2. Apparaat bladzijde 5

Het apparaat bladzijde 5

Bedieningspaneel bladzijde 5

Extra accessoires bladzijde 5

3. Het principe bladzijde 6-7

4. Bediening bladzijde 8-11

In- en uitschakelen bladzijde 8-9

Restwarmte-indicator bladzijde 9

Memory-functie bladzijde 10

Tips om energie te besparen bladzijde 10

Tabel voor het kiezen van de juiste stand

bladzijde 11

5. Speciale functies

Kookzonevergroting kookzone links voor

Kookzonevergroting achterste kookzones

Opkookautomaat bladzijde 14

Gebruik van de timer

Beveiliging tegen oververhitting

Vakantiebeveiliging

Kinderbeveiliging

bladzijde 12-17

bladzijde 12

bladzijde 13

bladzijde 15-16

bladzijde 17

bladzijde 17

bladzijde 17

6. Keuzemenu

bladzijde 18-21

7. Reiniging

bladzijde 22

8. Onderhoud

bladzijde 23

9. Handige tips

bladzijde 24

10. Montagehandleiding

bladzijde 25-28

Technische gegevens

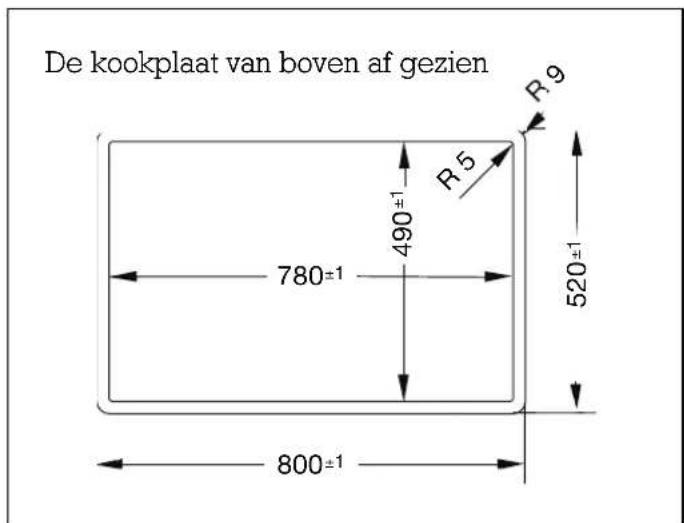

Belangrijke aanwijzingen voor het inbouwen

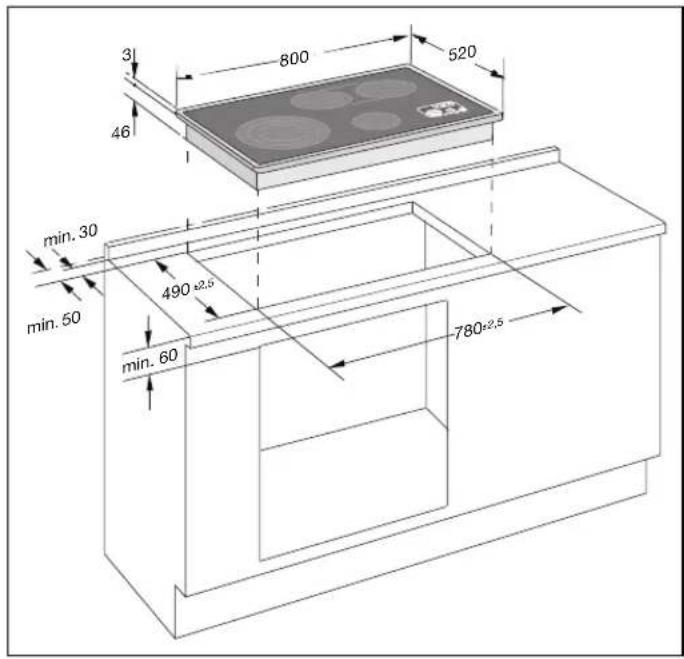

Inbouw van de CK 481

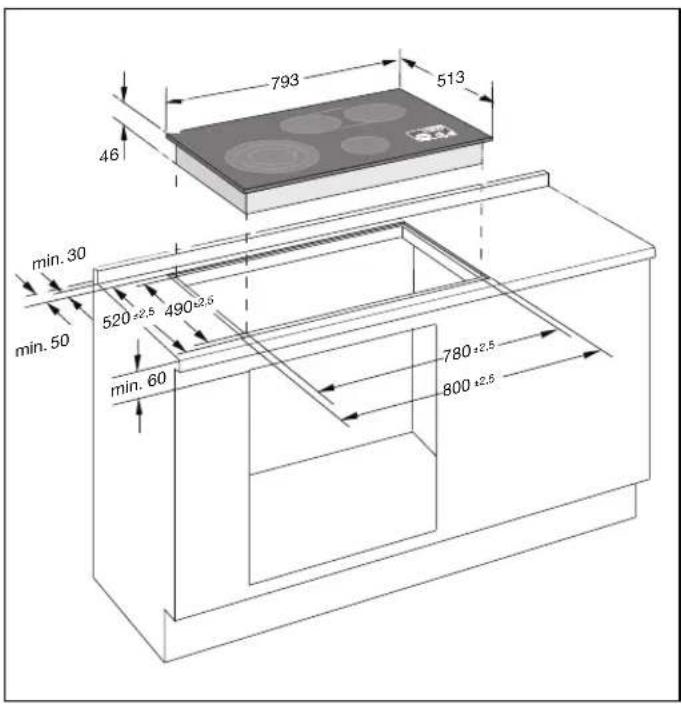

Inbouw van de CK 482

bladzijde 25

bladzijde 25

bladzijde 26

bladzijde 27-28

CK 481

Met uw nieuwe keramische kookplaat beleeft u voortaan nog meer plezier aan koken.

Het apparaat biedt u onder andere de volgende voordelen:

• Een ruim bemeten kookoppervlak.
• Kookzones die ook geschikt zijn voor grote pannen en ovale braadpannen - De kookzones kunnen met behulp van de functie kookzonevergroting individueel worden aangepast.
• Comfortabele bediening door de sensortoetsen.

Om alle mogelijkheden van het apparaat te kunnen benutten, raden wij u aan om de gebruiksaanwijzing en de montagehandleiding goed te lezen, voordat u het apparaat voor het eerst in gebruik neemt. U vindt hierin belangrijke aanwijzingen voor het gebruik, de installatie en het onderhoud van het apparaat.

Op de volgende bladzijden vindt u belangrijke aanwijzingen over de veiligheid en het gebruik. Deze zijn er voor uw eigen veiligheid en voor het behoud van het apparaat.

Wat u moet weten, voordat u het apparaat voor het eerst gebruikt, leest u op bladzijde 4.

In de hoofdstukken "Apparaat", "Het principe" en "Bediening" staat wat u allemaal met uw keramische kookplaat kunt doen en hoe u het apparaat bedient.

In het hoofdstuk "Reiniging" vindt u tips en aanwijzingen om ervoor te zorgen dat u jarenlang plezier heeft van uw keramische kookplaat.

Wij wensen u veel plezier bij het koken!

1. Belangrijk

Veiligheidsvoorschriften

Neem het apparaat niet in gebruik wanneer het beschadigd is.

Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan. Volg de aanwijzingen in de montagehandleiding op.

Door een verkeerde aansluiting kan het apparaat defect raken!

Indien u elektrische apparaten in de nabijheid van de kookplaat aansluit, dient u erop te letten dat de aansluitkabels niet in aanraking komen met de hete kookzones.

Schakel het apparaat alleen in, als u er toezicht op houdt. Wees extra voorzichtig met olie en vet. Oververhit vet en oververhitte olie kunnen gemakkelijk vlam vatten!

Pas op! Het apparaat wordt tijdens het gebruik heet! Houd kinderen op afstand!

Gebruik de kookzones alleen als er pannen op staan!

Dit apparaat mag niet met een stoomreiniger of met waterdruk worden gereinigd, er bestaat dan gevaar van kortsluiting!

Bewaar geen temperatuurgevoelige en brandgevaarlijke stoffen (zoals reinigingsmiddelen en spuitbussen) in een lade of vak onder het apparaat.

Indien door verkeerd gebruik scheuren, breuken of barsten in de kookplaat ontstaan, kunnen onder spanning staande delen direct of indirect met doorsijpelend vocht in aanraking komen en kan er lichamelijk letsel ontstaan. Het apparaat dient dan ook onmiddellijk te worden uitgeschakeld. Trek daartoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huisinstallatie uit. Neem daarna contact op met de Gaggenau-klantenservice!

Voor alle reparatie- en onderhoudswerkzaamheden dient het apparaat spanningsvrij te worden gemaakt. Trek hiertoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huisinstallatie uit.

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft.

De gebruiker is zelf verantwoordelijk voor het juiste gebruik en de goede staat van het apparaat. De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van het niet in acht nemen van de aanwijzingen in deze gebruiksaanwijzing.

Technische wijzigingen voorbehouden!

Voor het eerste gebruik

Haal het apparaat uit de verpakking. Zorg dat de verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt. Let op! In de verpakking bevinden zich toebehoren! Zorg ervoor dat de verpakkingsmaterialen niet in handen van kinderen kunnen komen.

Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic

equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Controleer het apparaat voor het inbouwen op eventuele transportschade.

Het apparaat moet voor ingebruikneming door een erkend vakman worden ingebouwd en aangesloten. Controleer voor ingebruikneming of de netaansluiting in orde is.

Bij deze gebruiksaanwijzing bevindt zich een blad met het serienummer van het apparaat. Wij adviseren u dit blad vanwege de garantie bij deze gebruiksaanwijzing en montagehandleiding te bewaren.

Lees eerst aandachtig de gebruiksaanwijzing en montagehandleiding voordat u het apparaat voor het eerst in gebruik neemt.

Reinig het apparaat en de accessoires grondig, voordat u deze voor het eerst gebruikt. Er ontstaan dan minder geurtjes tijdens het eerste gebruik en het apparaat is dan helemaal schoon (zie hoofdstuk "Reiniging").

Gebruik

Het apparaat is uitsluitend geschikt voor huishoudelijk gebruik en mag niet voor andere doeleinden worden gebruikt.

Gebruik het apparaat alleen voor het bereiden van voedingsmiddelen. Gebruik het apparaat niet om een ruimte te verwarmen.

Gebruik de keramische kookplaat niet als werkblad! Leg er dus geen voorwerpen op. Plaats geen hete pannen op het bedieningspaneel.

Zet eerst een geschikte pan op de kookzone voordat u deze in gebruik neemt. Verwijder de pan pas nadat u de kookzone weer heeft uitgeschakeld. Zorg dat de doorsnede van de bodem van de pan overeenkomt met de doorsnede van de kookzone. U bespaart zo energie en tijd.

Schakel de kookplaat na gebruik uit.

Pannenbodems kunnen lichte parelmoerkleurige vlekken op uw kookplaat veroorzaken. Deze hebben echter geen invloed op de werking van de kookplaat.

Houd de kookplaat en het bedieningspaneel altijd schoon en droog. Door vuil (bijvoorbeeld zand-korrels) kunnen er krassen in het oppervlak van de kookplaat ontstaan.

Verwarm op de kookplaat geen levensmiddelen in serviesgoed van kunststof of aluminiumfolie. Deze kunnen smelten en de kookplaat beschadigen.

Een ingebouwde temperatuurbeveiliging voorkomt dat het apparaat en het keukenmeubilair te heet worden.

Indien er onder de kookplaat een oven met pyrolyse-functie is ingebouwd, zou tijdens een pyrolyse en gelijktijdig gebruik van de kookplaat de beveiliging tegen oververhitting van de kookplaat in werking kunnen treden.

Controleer bij functiestoringen eerst de zekeringen van de huisinstallatie. Ligt de storing niet aan de stroomvoorziening, neem dan contact op met uw vakhandelaar of de Gaggenau-klantenservice.

2. Apparaat

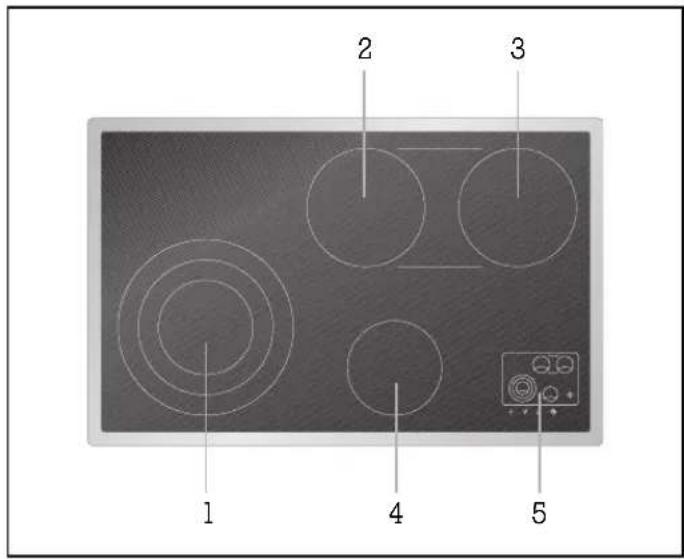

Het apparaat

Bedieningspaneel

Extra accessoires

De CK 481 is voorzien van een roestvrijstalen randlijst, de CK 482 dient verzonken in een stenen werkblad te worden ingebouwd. De bediening van beide apparaten is identiek.

1 SuperQuick-kookzone ∅ 140 mm (1050 W), te vergroten tot ∅ 210 mm (2200 W) of tot ∅ 280 mm (3080 W)
2 SuperQuick-kookzone ∅ 180 mm (1800W)
3 SuperQuick-kookzone ∅ 180 mm (1800 W) De kookzones 2 en 3 kunnen d.m.v. een tussenzone 800 W tot een braadzone 180 x 415 mm (4400 W) worden vergroot.
4 SuperQuick-kookzone ∅ 145 mm (1200 W)
5 Bedieningspaneel

6 Vermogensstand-display
7 Kookzone-toets
8 Toets Aan/Uit
9 Timerdisplay

10 Timer

11 Pijltjes-toetsen voor het instellen van de vermogensstand en de timer

12 Kookzonevergroting

BT 481-000 Gietijzeren braadpan met deksel, voorzien van een beschermlaag, die precies op de braadzone past.

3. Het principe

Bedieningspaneel met sensortoetsen

U bedient deze kookplaat met behulp van sensortoetsen. Raak de desbetreffende sensortoets binnen de markering aan zoals dit op de afbeelding staat aangegeven. U hoeft de toets alleen maar met uw vinger aan te raken, u hoeft niet te drukken. Iedere reactie van de sensortoetsen wordt door een kort akoestisch signaal bevestigd.

Houd het bedieningspaneel altijd schoon. Plaats geen hete pannen op het bedieningspaneel.

Indien u gelijktijdig meerdere sensortoetsen aanraakt, of indien er voorwerpen op de sensortoetsen liggen (bijvoorbeeld een pollepel of een theedoek), wordt dit als foutieve bediening geregistreerd. Er worden geen waarden overgenomen en u hoort meerdere keren een kort akoestisch signaal.

Display

In de sensortoets Aan/Uit brandt een rode punt wanneer de kookplaat is ingeschakeld.

In de display van de kookplaat worden de ingestelde vermogensstanden weergegeven.

Wanneer er een ingegeven waarde knippert, betekent dit dat deze waarde nog niet is bevestigd.

Restwarmte-indicator

De restwarmte-indicator verschijnt in de display van de desbetreffende kookplaat nadat deze is uitgeschakeld.

De vloeiende nul in de display geeft aan dat de kookzone na het uitschakelen nog niet voldoende is afgekoeld om deze zonder gevaar aan te kunnen raken.

Speciale functies

Kookzonevergroting zie bladzijde 12-13

Door middel van de kookzonevergrotting is het mogelijk om van de kleine ronde kookzone links voor, een middelgrote of zelfs grote kookzone te maken.

Bovendien kunt u door middel van de kookzone-vergroting van de beide achterste ronde kookzones en een tussenzone een ovale kookzone maken, die geschikt is voor grote braadpannen.

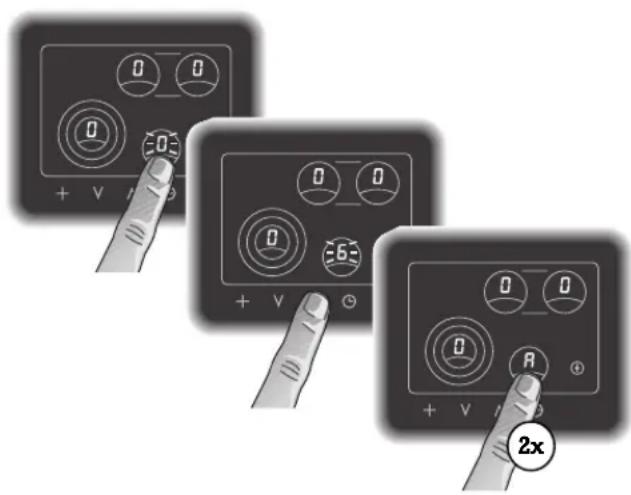

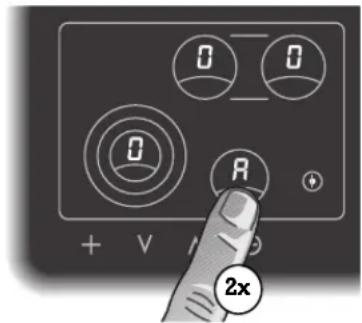

Opkookautomaat zie bladzijde 14

De kookplaat is voorzien van een opkookautomaat. U activeert de opkookautomaat door twee keer de kookzone aan te raken. Op dat moment wordt de ingestelde vermogensstand gedurende enkele minuten verhoogd. Hierna wordt de kookzone automatisch weer teruggeschakeld naar de ingestelde vermogensstand.

Memory-functie zie bladzijde 10

Nadat de kookplaat is uitgeschakeld blijven alle ingestelde vermogensstanden en waarden van de timer nog 15 seconden in het geheugen. Zo vindt u, indien u de kookplaat per ongeluk uitschakelt, alle vooraf gekozen instellingen weer probleemloos terug.

Timer zie bladzijde 15-16

Met behulp van de timer kunt u de kooktijd van een of meerdere kookzones instellen. U kunt de timer ook onafhankelijk van de kookzones gebruiken.

Beveiliging tegen oververhitting zie bladzijde 17

De elektronica van de kookplaat is voorzien van een beveiliging tegen oververhitting.

Vakantiebeveiliging zie bladzijde 17

Voor het geval dat u eens vergeet de kookplaat na het koken uit te schakelen, wordt deze uit veiligheidsoverwegingen automatisch uitgeschakeld. Dit gebeurt vier uur nadat u de kookplaat voor het laatst heeft bediend.

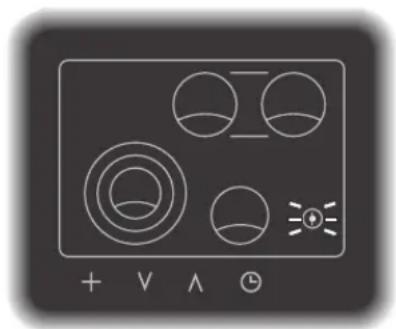

Kinderbeveiliging zie bladzijde 17

Met behulp van de kinderbeveiliging kunt u voorkomen dat de kookplaat per ongeluk wordt ingeschakeld. De functie kinderbeveiliging is bij uitlevering van de kookplaat gedeactiveerd. Indien gewenst, moet deze functie via het keuzemenu worden geactiveerd.

Keuzemenu zie bladzijde 18-21

Met behulp van het keuzemenu kunt u de functies van de opkookautomaat, de kookzonevergroting en de kinderbeveiliging aanpassen aan uw individuele kookgewoonten.

4. Bediening

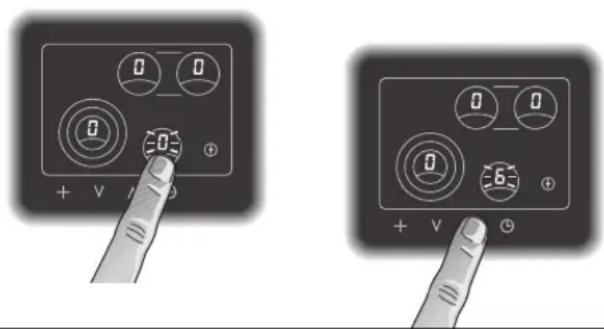

In- en uitschakelen van de kookplaat

In- en uitschakelen van de kookplaat

Raak de toets Aan/Uit aan. Er klinkt een akoestisch signaal en in de toets Aan/Uit brandt een punt. In de vermogensstand-displays van de kookzones wordt een 0 weergegeven. De kookplaat is nu klaar voor gebruik.

Indien u binnen ca. 20 seconden geen waarden ingeeft, wordt de kookplaat automatisch weer uitgeschakeld.

U kunt de kookplaat te allen tijde snel uitschakelen door op de toets Aan/Uit te drukken.

Inschakelen van een kookzone

Inschakelen van een kookzone

De kookplaat moet met behulp van de toets Aan/Uit ingeschakeld zijn. Het in- en uitschakelen is bij alle kookzones gelijk.

• Raak op het bedieningspaneel de gewenste kookzone aan. In de display van de gekozen kookzone knippert een 0.
• Stel nu binnen 5 seconden met behulp van de pijltjes-toetsen de gewenste vermogensstand in. (Met de pijl-omlaagtoets kunt u direct naar vermogensstand 9, 8, enz. gaan.) In de display van de kookzone knippert de gekozen vermogensstand.
  Let op! Indien er binnen 5 seconden geen vermogensstand wordt ingesteld, moet de kookzone opnieuw worden geactiveerd.
• De gekozen vermogensstand wordt na enkele seconden door een akoestisch signaal bevestigd en deze brandt vervolgens constant. U kunt de vermogensstand ook bevestigen door de kookzone op het bedieningspaneel nogmaals aan te raken.
• De kookzones worden elektronisch aangestuurd. Dit betekent dat deze tijdens het gebruik in- en uitgeschakeld worden om op die manier een gelijkmatige warmtetoevoer van de kookplaat naar de pan te garanderen.

Wijzigen van een vermogensstand

Wijzigen van een vermogensstand

• Raak op het bedieningspåneel de gewenste kookzone aan. In de display van de gekozen kookzone knippert de vermogensstand.
• Stel nu met behulp van de pijltjes-toetsen de gewenste vermogensstand in. In de display van de kookzone wordt de gekozen vermogensstand weergegeven.

Uitschakelen van een kookzone

Uitschakelen van een kookzone

• Raak op het bedieningspaneel de gewenste kookzone aan. De ingestelde waarde knippert in de display van de kookzone.
• Raak gelijktijdig beide pijltjes-toetsen aan. Of: raak de pijl-omlaagtoets aan totdat vermogensstand 0 in de display verschijnt. De kookzone wordt nu uitgeschakeld.
• De restwarmte-indicator brandt in de display van de kookzone.

Let op! Indien u de gehele kookplaat snel wilt uitschakelen (bijvoorbeeld als er iets overkookt) dan hoeft u alleen maar de toets Aan/Uit aan te raken.

Restwarmte-indicator

De restwarmte-indicator verschijnt in de display van de desbetreffende kookplaat nadat deze is uitgeschakeld. De vloeiende nul in de display geeft aan dat de kookzone na het uitschakelen nog niet voldoende is afgekoeld om deze zonder gevaar aan te kunnen raken.

Memory-functie

Nadat de kookplaat is uitgeschakeld blijven alle ingestelde vermogensstanden en waarden van de timer nog 15 seconden in het geheugen. Zo vindt u, indien u de kookplaat per ongeluk uitschakelt, alle vooraf gekozen instellingen weer probleemloos terug.

Ga als volgt te werk:

• Raak de toets Aan/Uit aan. De van tevoren ingestelde waarden knipperen in de display.
• Wanneer u de opgeslagen waarden wilt aanhouden:
  Raak het symbool timer binnen 5 seconden even aan. Er klinkt een akoestisch signaal. De van tevoren ingestelde waarden zijn nu overgenomen.
• Iedere andere handeling leidt tot het verlies van de opgeslagen waarden.

Tips om energie te besparen

Kook altijd met een passend deksel op de pan. De kookduur wordt hierdoor aanzienlijk verkort en er wordt minder stroom verbruikt.

Gebruik pannen van het juiste formaat. Dit betekent dat de doorsnede van de pannenbodem moet overeenkomen met de doorsnede van de kookzone. Houd er bij het kopen van uw pannen rekening mee dat de fabrikant meestal de doorsnede van de bovenkant van de pan aangeeft, die doorgaans groter is dan die van de bodem.

Gebruik pannen van een hoge kwaliteit met een dikke, effen bodem.

Bij een langere kooktijd kunt u de kookzone vlak voor het einde van de bereidingstijd uitschakelen om zo de restwarmte te benutten.

Tabel voor het kiezen van de juiste stand
Vermogens- Bereiding Voorbeeldenstand
9 koken water	aanbraden vleesverwarmen vet, vloeistoffenaan de kook brengen soepen, sauzenblancheren groenten
8 - 6 braden / bakken vlees, vis, aardappelen
7 - 6 bruinen meel, uien	roosteren amandelen, paneermeelbakken meelgerechten, eiergerechtendoorkoken zonder deksel vloeistoffen
6 - 5 uitbakken	inkoken	spekfonds, sauzen
5 - 4 au bain marie opkloppen	laten trekken zonder deksel	crèmes, sauzengekookte worst, soepgroente,soepvlees, gepocheerde eieren
4 - 3 doorkoken met deksel	stoven	deegwaren, soepen, sauzengroenten, aardappelen, vis
	stomen	groente, fruit, vis
	sudderen goulash, rollades, braadstuk, groentendiepvriesproducten
3 - 1 wellen	ontdooien	rijst, peulvruchten
	verwarmen / warmhouden	soepen, éénpansgerechten, groenten in een saus
	smelten	boter, chocolade
	stollen	eiergerechten

Stel eerst de hoogste vermogensstand in om de gewenste temperatuur snel te bereiken. Schakel vervolgens altijd terug naar de gewenste vermogensstand.

Alle kookzones beschikken over dezelfde vermogensstanden.

De standen in de tabel zijn slechts richtlijnen. De benodigde hoeveelheid warmte hangt af van de aard en hoedanigheid van de gerechten, van de hoeveelheid en van de grootte van de pan.

5. Speciale functies

Kookzonevergroting kookzone links voor

Door middel van de kookzonevergroting is het mogelijk om van de kleine ronde kookzone links voor, een middelgrote of zelfs grote kookzone te maken. Via het keuzemenu kunt u deze kookzonevergroting standaard instellen.

Kookzonevergroting inschakelen, kookzone links voor

De kookplaat moet met behulp van de toets Aan/Uit ingeschakeld zijn.

• Raak op het bedieningspaneel de kookzone links voor aan. In de display van de kookzone knippert een 0.
• Raak nu het symbool + zo vaak aan, totdat het symbool voor de gewenste kookzonevergrotting in de display knippert.
• Stel met behulp van de pijltjes-toetsen de gewenste vermogensstand in. In de display van de kookzone wordt de gekozen vermogensstand weergegeven.
• De gekozen vermogensstand wordt na enkele seconden bevestigd en de weergave brandt constant. U kunt de ingestelde waarde ook bevestigen door de kookzone op het bedieningspaneel nogmaals aan te raken.

Kookzonevergroting uitschakelen, kookzone links voor

• Raak op het bedieningspaneel de gewenste kookzone aan. In de display van de gekozen kookzone knippert de vermogensstand.
• Raak het symbool + zo vaak aan, totdat het symbool voor de kookzonevergroting verdwijnt.
• De kookzone wordt nu op de ingestelde vermogensstand zonder kookzonevergrotting verwarmd.

Kookzonevergrotting achterste kookzones

Kookzonevergroting inschakelen, achterste kookzones

Kookzonevergroting uitschakelen, achterste kookzones

Door middel van de kookzonevergroting kunt u van de beide achterste ronde kookzones en een tussenzone een ovale kookzone maken, die geschikt is voor grote braadpannen. Via het keuzemenu kunt u deze kookzonevergroting standaard instellen.

Door middel van de kookzonevergroting worden de beide achterste kookzones en de tussenzone als één kookzone beschouwd. Alle waarden die u bij één kookzone instelt, worden door de tweede kookzone en de tussenzone overgenomen.

Kookzonevergroting inschakelen, achterste kookzones

De kookplaat moet met behulp van de toets Aan/Uit ingeschakeld zijn.

• Raak op het bedieningspaneel een van de twee achterste kookzones aan. In de display van de kookzone knippert een 0.
• Raak nu het symbool + aan. Het symbool voor de kookzonevergroting knippert in de display.
• Stel met behulp van de pijltjes-toetsen de gewenste vermogensstand in. In de displays van beide kookzones wordt de gekozen vermogensstand weergegeven.
• De gekozen vermogensstand wordt na enkele seconden bevestigd en de weergave brandt constant. U kunt de ingestelde waarde ook bevestigen door de kookzone op het bedieningspaneel nogmaals aan te raken.

Kookzonevergroting uitschakelen, achterste kookzones

• Raak op het bedieningspaneel een van de twee achterste kookzones aan. In de displays van beide kookzones knippert de vermogensstand.
• Raak het symbool + aan. Het symbool voor de kookzonevergroting verdwijnt.
• Beide kookzones worden nu op de ingestelde vermogensstand zonder kookzonevergroting verwarmd. De waarden van de beiden kookzones kunnen nu weer onafhankelijk van elkaar worden ingesteld.

Opkookautomaat

Opkookautomaat inschakelen

Opkookautomaat uitschakelen

Alle kookzones zijn voorzien van een opkookautomaat. Wanneer de opkookautomaat is geactiveerd, wordt de ingestelde vermogensstand gedurende enkele minuten verhoogd. Hierdoor wordt de warmhoud-respectievelijk doorkooktemperatuur van het gerecht sneller bereikt. U kunt de opkooktijd via het keuzemenu wijzigen, vanaf de fabriek zijn standaard 4 minuten ingesteld. Na afloop van de opkooktijd schakelt het apparaat automatisch naar de ingestelde warmhoud- respectievelijk doorkookstand terug.

Let op! Bij vermogensstand 9 kan de opkookautomaat niet worden geactiveerd.

Opkookautomaat inschakelen

De kookplaat moet met behulp van de toets Aan/Uit ingeschakeld zijn.

• Raak op het bedieningspaneel de gewenste kookzone aan. In de display van de gekozen kookzone knippert een 0.
• Stel met behulp van de pijltjes-toetsen de gewenste vermogensstand in. In de display van de kookzone wordt de gekozen vermogensstand weergegeven.
• De gekozen vermogensstand wordt na enkele seconden bevestigd en de weergave brandt constant. U kunt de ingestelde waarde ook bevestigen door de kookzone op het bedieningspaneel nogmaals aan te raken.
• Raak vervolgens op het bedieningspaneel opnieuw de kookzone twee keer na elkaar aan. In de display van de gekozen kookzone verschijnen afwisselend de ingestelde vermogensstand en het symbool A voor de opkookautomaat.

Opkookautomaat uitschakelen

U kunt de opkookautomaat ook uitschakelen voordat de opkooktijd is afgelopen (bijvoorbeeld omdat het gerecht te hard kookt).

- Raak op het bedieningspaneel de gewenste kookzone twee keer na elkaar aan. Het symbool voor de opkookautomaat verdwijnt. De kookzone wordt naar de ingestelde vermogensstand teruggeschakeld.

Gebruik van de timer

Programmeren van de timer waarbij de kookzone na afloop wordt uitgeschakeld

Let op! Gebruik het apparaat alleen als u er toezicht op houdt.

Met behulp van de timer kunt u een of meer kookzones na afloop van een door u geprogrammeerde tijd automatisch laten uitschakelen. U kunt met de timer een tijd van 1 tot 90 minuten instellen.

U kunt de timer ook gebruiken zonder de kookzone uit te laten schakelen. Bovendien kunt u de timer gebruiken wanneer de kookplaat uitgeschakeld is.

Programmeren van de timer waarbij de kookzone na afloop wordt uitgeschakeld

• Stel bij de kookzone, waarvan u de kooktijd met de timer wilt programmeren de gewenste vermogensstand in.
• Raak het symbool timer aan. In de timerdisplay knippert 00. Stel nu met behulp van de pijltjesstoetsen de gewenste tijd in.
• De ingestelde tijd wordt na enkele seconden bevestigd en begint hierna af te lopen. U kunt de ingestelde waarde ook bevestigen door het symbool timer nogmaals aan te raken.
• Raak op het bedieningspaneel de kookzone aan, waarvan u de kooktijd met behulp van de timer wilt programmeren. In de display van de kookzone knippert de gekozen vermogensstand. Raak het symbool timer aan.
• In de display van de kookzone verschijnt naast de vermogensstand een punt. De tijd die in de timerdisplay wordt weergegeven is nu voor deze kookzone ingesteld.
• Na afloop van de ingestelde tijd klinkt er een akoestisch signaal. De kookzone, waarvan de kooktijd met de timer was geprogrammeerd wordt uitgeschakeld. In de display knipperen zowel de ingestelde vermogensstand als de timerweergave. U schakelt het akoestische signaal uit door een willekeurige toets aan te raken. De weergegeven vermogensstand wordt terug op 0 gezet.

Gebruik van de timer

Programmeren van de timer waarbij de kookzone na afloop niet wordt uitgeschakeld

Een voorgeprogrammeerde tijd wijzigen of wissen

• Raak het symbool timer aan.
- Met behulp van de pijltjes-toetsen kunt u nu de voorgeprogrammeerde tijd wijzigen. Raak gelijktijdig beide pijltjes-toetsen aan of raak de pijl-omlaagtoets aan totdat er 00 in de display verschijnt. De punt in de display van de kookzone verdwijnt. De programmering van de timer is nu uitgeschakeld. De kookzone wordt op de ingestelde vermogensstand zonder timer verder verwarmd.

Programmeren van de timer waarbij de kookzone na afloop niet wordt uitgeschakeld

U kunt de timer onafhankelijk van de kookzones gebruiken en ook zonder dat de kookzones na afloop worden uitgeschakeld.

U kunt met de timer een tijd van 1 tot 90 minuten instellen.

• Raak het symbool timer aan. In de timerdisplay knippert 00. Stel nu met behulp van de pijltjes-toetsen de gewenste tijd in.
• De ingestelde tijd wordt na enkele seconden bevestigd en begint hierna af te lopen. U kunt de ingestelde waarde ook bevestigen door het symbool timer nogmaals aan te raken.
• De aflopende tijd wordt in de timerdisplay weergegeven.
• Na afloop van de ingestelde tijd klinkt er een akoestisch signaal. De weergave in de timerdisplay knippert. U schakelt het akoestische signaal uit door een willekeurige toets aan te raken.
• U kunt de timer altijd voor afloop van de geprogrammeerde tijd uitschakelen, door het symbool timer aan te raken en daarna gelijktijdig beide pijltjes-toetsen.

Beveiliging tegen oververhitting

De elektronica van de kookplaat is voorzien van een beveiliging tegen oververhitting. Wanneer er een vooraf ingestelde maximumtemperatuur wordt overschreden worden de kookzones rechts voor en rechts achter teruggeschakeld op vermogensstand 7, voorzover deze op vermogensstand 8 of 9 zijn ingesteld.

In de desbetreffende vermogensstand-displays verschijnen afwisselend H en 7.

Wanneer de temperatuur weer onder het vooraf ingestelde maximum komt, verdwijnt de letter H. De kookzones blijven op vermogensstand 7 en kunnen, indien gewenst, weer op stand 8 of 9 worden ingesteld.

Vakantiebeveiliging (automatisch uitschakelen)

Alle kookzones worden automatisch uitgeschakeld indien gedurende 4 uur geen bediening heeft plaatsgevonden. Hierna kunt u de kookzones weer normaal inschakelen.

Kinderbeveiliging

Met behulp van de kinderbeveiliging kunt u voorkomen dat de kookplaat per ongeluk wordt ingeschakeld.

Let op! De functie kinderbeveiliging is bij uitlevering van de kookplaat gedeactiveerd en moet eerst via het keuzemenu worden geactiveerd (zie bladzijde 21 "Keuzemenu").

Kinderbeveiliging ingeschakeld

Het apparaat moet met behulp van de toets Aan/Uit ingeschakeld zijn en alle kookzones moeten uitgeschakeld zijn.

• Raak op het bedieningspaneel de kookzone links achter aan en houd uw vinger op de kookzone.
• Raak nu gelijktijdig de toets Aan/Uit aan. Er klinkt een akoestisch signaal. Haal eerst uw vinger van de toets Aan/Uit en vervolgens van de kookzone links achter.
• De toets Aan/Uit knippert. De kookplaat kan nu niet worden ingeschakeld. U kunt wel de timer blijven gebruiken.

Kinderbeveiliging uitschakelen

• Raak op het bedieningspaneel de kookzone links achter aan en houd uw vinger op de kookzone.
• Raak nu gelijktijdig de toets Aan/Uit aan. Er klinkt een akoestisch signaal en de kookplaat is nu ingeschakeld. Haal eerst uw vinger van de toets Aan/Uit en vervolgens van de kookzone links achter.

6. Keuzemenu

Met behulp van het keuzemenu kunt u de functies van opkookautomaat, kookzonevergroting en kinderbeveiliging aanpassen aan uw individuele kookgewoonten.

Met de pijltjes-toetsen opent u het keuzemenu waarna u binnen de diverse menu-onderdelen de gewenste waarde kunt kiezen.

Met de toets timer kunt u de gekozen waarde opslaan.

Met de toets + kunt u in het menu bladeren.

Met behulp van de toets Aan/Uit kunt u het keuzemenu op elk moment verlaten. Waarden die niet zijn opgeslagen gaan hierbij verloren.

Let op! Wanneer u zich in het keuzemenu bevindt en er gedurende twee minuten geen handeling plaatsvindt, dan wordt het keuzemenu afgesloten zonder dat er waarden worden opgeslagen.

Keuzemenu, opkooktijd instellen

Keuzemenu, opkooktijd instellen Ga als volgt te werk:

• Schakel het apparaat met behulp van de toets Aan/Uit in. (Let op! De timer mag niet geactiveerd zijn en alle kookzones moeten op 0 staan.)
• Raak gelijktijdig beide pijltjes-toetsen aan terwijl de kookplaat is ingeschakeld. Er klinkt een akoestisch signaal. Houd uw vingers gedurende enige seconden op de toetsen totdat er een tweede akoestisch signaal klinkt en P1 in de timerdisplay brandt. In de display van de kookzone verschijnt RO4. Dit betekent dat er een opkooktijd van 4 minuten is ingesteld.
• U kunt nu met behulp van de pijltjes-toetsen een opkooktijd van 1 tot 15 minuten instellen. De ingestelde opkooktijd geldt voor alle kookzones. De ingestelde tijd wordt in de vermogensstand-display weergegeven (R01 tot R15) en P1 knippert (u kunt nu de gekozen instelling opslaan).
• Raak de toets timer aan om de gekozen opkooktijd op te slaan. Er klinkt een akoestisch signaal en P brandt constant.

Raak de toets Aan/Uit aan om het keuzemenu te verlaten. Waarden die niet zijn opgeslagen gaan hierbij verloren.

Indien u nog andere functies wilt programmeren, raak dan de toets + aan.

Keuzemenu, kookzonevergroting instellen Kookzone links voor

Keuzemenu, kookzonevergroting instellen Kookzone links voor

- In de timerdisplay brandt P2. In de display van kookzone links voor knippert het symbool voor de kookzonevergroting.

Door de kookzone in de display aan te raken kunt u nu uit vier instellingen kiezen:

• Het symbool voor de kookzonevergroting knippert: De kookzonevergroting moet, indien gewenst, iedere keer apart worden geactiveerd wanneer u de kookplaat inschakelt.
• Het symbool voor de middelste kookzonevergroting brandt constant: De middelste kookzonevergroting is, telkens wanneer u de kookplaat inschakelt, geactiveerd. U kunt deze echter, indien gewenst, uitzetten.
• Het symbool voor de grote kookzonevergroting brandt constant: De grote kookzonevergroting is, telkens wanneer u de kookplaat inschakelt, geactiveerd. U kunt deze echter, indien gewenst, uitzetten.
• Het symbool voor de grote kookzonevergroting brandt en in de vermogensstand-display van de kookzone verschijnt Wanneer u de kookplaat inschakelt, keert deze automatisch terug naar de laatst gebruikte instelling.
• Nadat u een instelling heeft gekozen knippert P2 (u kunt nu de gekozen instelling opslaan).
• Raak de toets timer aan om de gewenste waarde op te slaan. Er klinkt een akoestisch signaal en P2 brandt constant.

Raak de toets Aan/Uit aan om het keuzemenu te verlaten. Waarden die niet zijn opgeslagen gaan hierbij verloren.

Indien u nog andere functies wilt programmeren, raak dan de toets + aan.

Keuzemenu, kookzonevergroting instellen Achterste kookzones

Keuzemenu, kookzonevergroting instellen Achterste kookzones

- In de timerdisplay brandt P3. In de display van de achterste kookzones knippert het symbool voor de kookzonevergrotting.

Door één van de beide achterste kookzones in de display aan te raken kunt u nu uit drie instellingen kiezen:

• Het symbool voor de kookzonevergroting knippert: De kookzonevergroting moet, indien gewenst, iedere keer apart worden geactiveerd wanneer u de kookplaat inschakelt.
• Het symbool voor de kookzonevergroting brandt constant: De kookzonevergroting is, telkens wanneer u de kookplaat inschakelt, geactiveerd. U kunt deze echter, indien gewenst, uitzetten.
• Het symbool voor de kookzonevergroting brandt en in de vermogensstand-displays van de kookzones verschijnt Wanneer u de kookplaat inschakelt, keert deze automatisch terug naar de laatst gebruikte instelling.
• Nadat u een instelling heeft gekozen knippert P3 (u kunt nu de gekozen instelling opslaan).
• Raak de toets timer aan om de gewenste waarde op te slaan. Er klinkt een akoestisch signaal en P3 brandt constant.

Raak de toets Aan/Uit aan om het keuzemenu te verlaten. Waarden die niet zijn opgeslagen gaan hierbij verloren.

Indien u nog andere functies wilt programmeren, raak dan de toets + aan.

Keuzemenu, kinderbeveiliging instellen

Keuzemenu, kinderbeveiliging instellen

- In de timerdisplay brandt P4. In de display van de kookzone links achter knippert het symbool voor de kinderbeveiliging. U kunt op dit moment de kinderbeveiliging niet inschakelen.

- Raak de kookzone links achter aan. Naast het symbool voor de kinderbeveiliging verschijnt een punt. Dit betekent dat de kinderbeveiliging kan worden ingeschakeld. P4 knippert (u kunt nu de gekozen instelling opslaan).

- Raak de toets timer aan om de instelling op te slaan. Er klinkt een akoestisch signaal en P4 brandt constant.

Raak de toets Aan/Uit aan om het keuzemenu te verlaten. Waarden die niet zijn opgeslagen gaan hierbij verloren.

7. Reiniging

Let op! Dit apparaat mag niet met een stoomreiniger of met waterdruk worden gereinigd, er bestaat dan gevaar van kortsluiting!

Pas op! Verbrandingsgevaar! Wacht met het reinigen totdat de kookplaat zodanig is afgekoeld dat deze nog slechts handwarm is.

Reinig het apparaat grondig vóór de eerste ingebruikneming en na ieder volgend gebruik.

Verwijder voedselresten en ingebrand voedsel bij voorkeur onmiddellijk met de schraper. Let op! Het mesje is erg scherp. U kunt zich verwonden! Wanneer u de kookplaat met de schraper schoon maakt, gebruik dan alleen het mesje, de houder van de schraper kan de kookplaat beschadigen.

Gebruik voor het schoonmaken een zachte, vochtige doek of keukenpapier en het Gaggenaureinigingsmiddel voor kookplaten of een ander reinigingsmiddel dat geschikt is voor keramische kookplaten. Neem hierna het oppervlak af met een zachte, droge doek.

Bij het schoonmaken met het Gaggenaureinigingsmiddel voor kookplaten blijft er op de kookplaat een glanzende, vuilafstotende laag achter. Op die manier heeft u lang plezier van uw kookplaat en het schoonmaken wordt gemakkelijker.

Gebruik het reinigingsmiddel niet wanneer de kookplaat heet is, dit kan vlekken veroorzaken. Gebruik voor het schoonmaken nooit schurende of chemisch agressieve middelen (bijvoorbeeld ovensprays) en ook geen polijstmiddelen! Gebruik bovendien geen schurende sponzen.

Sterk suikerhoudende voedselresten (bijvoorbeeld overgekookte melk, jam) kunnen het oppervlak van de kookplaat beschadigen. Verwijder deze voedselresten onmiddellijk met de schraper.

Pannenbodems kunnen lichte parelmoerkleurige vlekken op uw kookplaat veroorzaken. Deze hebben echter geen invloed op de werking van de kookplaat.

Verdere aanwijzingen voor het reinigen van de kookplaat vindt u in de bijgevoegde brochure.

Via uw vakhandelaar kunt u onze schraper (bestelnummer 087670) en het Gaggenaureinigingsmiddel voor kookplaten (bestelnummer 098690) bestellen.

De randlijst van de kookplaat (alleen CK 481) kunt u met een zachte, vochtige doek en een sopje van mild afwasmiddel of een reinigingsmiddel voor roestvrij staal schoonmaken.

8. Onderhoud

Bij alle onderhoudswerkzaamheden moet het apparaat spanningsvrij worden gemaakt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren.

Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice. Vermeld daarbij het type van het apparaat. Serienummer en type vindt u op het blad dat bij de gebruiksaanwijzing en montagehandleiding is bijgevoegd.

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft.

Bij ondeskundige installatie en/of reparaties vervalt de aanspraak op garantie.

9. Handige tips

Niet elke storing duidt op een defect aan de kookplaat. Als de kookplaat niet goed functioneert, probeer dan de oorzaak te achterhalen aan de hand van het volgende overzicht. Slaagt u er niet in

het probleem met behulp van deze lijst te verhelpen, neem dan contact op met de Gaggenau-klantenservice.

storing mogelijke oorzaak oplossing
Het apparaat kan niet Er staat geen spanning op het apparaat. Controleer de zekeringen. worden ingeschakeld. Voorwerpen op de sensortoetsen. Verwijder de voorwerpen.
Het apparaat kan niet De kinderbeveiliging is geactiveerd. Deactiveer de kinderbeworden ingeschakeld, de veiliging. toets Aan/Uit knippert.
De twee rechter kookzones De beveiliging tegen oververhitting U kunt de overige kookzones worden op stand 7 geschakeld. is in werking getreden. verder gebruiken. In de display knippert H. Na de afkoeltijd kan de

		kookplaat gewoon weer worden gebruikt.
Een kookzone wordt na lang door de vakantiebeveiliging wordt elke gebruik vanzelf uitgeschakeld.	kookzone automatisch na 4 uur uitgeschakeld, als deze binnen die tijd niet wordt bediend.	Schakel de kookzone gewoon weer in.
Het apparaat reageert niet op de bediening ervan.	Extreem verhoogde spanning in het stroomnet, bijvoorbeeld door blikseminslag.Vervuild bedieningspaneel.De toets Aan/Uit werd tekort aangeraakt.	Schakel de zekering van de huisinstallatie gedurende 30 seconden uit.Reinig het bedieningspaneel en houd het altijd goed schoon.Raak opnieuw de toets Aan/Uit aan.
Nadat het apparaat voor het eerst is aangesloten branden de displays op de kookplaat.In de timerdisplay brandt constant een punt, de kookplaat wordt echter niet verwarmd.	Het apparaat bevindt zich in de demonstratiemodus. huisinstallatie	Schakel de zekering van de korte tijd uit.Schakel de zekering weer in en voer binnen 3 minuten de volgende handelingen uit: Raak de toets + aan en houd uw vinger op de toets. Raak de toets Aan/Uit aan totdat er een akoestisch signaal klinkt.Haal dan direct uw vinger van de toets Aan/Uit en daarna pas van de toets+.

10. Montagehandleiding

Technische gegevens

Aansluitwaarde: 8680 W

Belangrijke aanwijzingen voor het inbouwen

Volg de aanwijzingen in het hoofdstuk "Belangrijk" op bladzijde 3 en 4.

Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan.

De installateur is verantwoordelijk voor het goed functioneren van het apparaat op de plaats van opstelling. Hij moet de gebruiker tonen, hoe – in geval van nood – het apparaat spanningsvrij kan worden gemaakt.

Wordt de kookplaat niet boven een inbouwformuis geplaatst, dan moet na de montage voor een aanraakbeveiliging aan de onderzijde worden gezorgd, bijvoorbeeld in de vorm van een tussenbodem die alleen met behulp van gereedschap kan worden uitgenomen. De afstand tussen de tussenbodem en de bovenkant van het werkblad waarin de kookplaat wordt ingebouwd, dient ten minste 60 mm te bedragen.

De afstand tussen de rand van het apparaat en brandbare muren, wanden of meubeldelen dient ten minste 20 mm te bedragen.

Indien het apparaat, niet via een makkelijk te bereiken stekker spanningsvrij kan worden gemaakt, dan moet er een scheidingsinrichting met minimaal 3 mm contactafstand tijdens de installatie worden aangebracht (bijvoorbeeld een zekering).

Bij schade als gevolg van het niet in acht nemen van deze montagehandleiding kan er geen aanspraak worden gemaakt op garantie.

Technische wijzigingen voorbehouden.

Elektrische aansluiting

Het apparaat mag alleen door een erkend vakman worden aangesloten.

Daarbij dient aan alle geldende voorschriften te worden voldaan.

De aansluitkabel dient minimaal van het type H 05 VV-F te zijn.

Aanwijzing voor een eenfasige aansluiting:

Dit apparaat dient te worden aangesloten op een elektriciteitsnet met een impedantie Z_max van maximaal 0,46 Ohm bij de huisaansluiting.

De gebruiker dient ervoor te zorgen dat het apparaat uitsluitend op een elektriciteitsnet wordt aangesloten dat aan deze voorwaarden voldoet. Indien nodig kan de impedantie bij het lokale energiebedrijf worden opgevraagd.

Houd rekening met de gegevens op het typeplaatje en sluit de aarddraad aan. Sluit de aansluitkabel op de netspanning aan.

Let er bij de elektrische aansluiting op dat de leidingen niet in aanraking kunnen komen met hete delen van de kookplaat.

Dit apparaat mag zonder speciale voorzorgsmaatregelen in keukenmeubilair van hout of ander vergelijkbaar, brandbaar materiaal worden ingebouwd.

De inbouwkasten en het werkblad waarin het apparaat wordt ingebouwd, moeten bestand zijn tegen een temperatuur tot ten minste 90° C.

Inbouw van de CK 481

De kookplaat moet worden ingebouwd in een onderkast die 900 mm breed is.

- Maak een uitsparing in het werkblad volgens de aanwijzingen op de inbouwschets.

Let op! Spuit geen siliconenkit tussen de kookplaat en het werkblad.

- Plaats de kookplaat waterpas in de uitsparing en stel deze vervolgens. Zorg ervoor dat het bedieningspaneel zich rechts voor bevindt.

- Zet het apparaat in het werkblad vast met de bijgevoegde klemmen. Breng de klemmen aan op de plaatsen die op de inbouwschets met een zwarte pijl zijn aangegeven. Indien er op deze plaatsen geen gaten geboord kunnen worden, houd dan de alternatieve boorgaten aan die door middel van de gestreepte pijlen zijn aangegeven.

Let op!

Let er tijdens het inbouwen op dat de klemveer rechts voor in de richting van de voorkant van het werkblad wijst, anders kan de bodemplaat beschadigd raken. Span de klemveren niet te strak. Zorg ervoor dat de spleet tussen kookplaat en werkblad rondom gelijkmatig is.

- Sluit het apparaat op de netspanning aan. Controleer of het apparaat goed functioneert.

De kookplaat uitbouwen

Haal de spanning van het apparaat. Maak de klemmen los. Druk de kookplaat voorzichtig van onderen aan de bodemplaat eruit.

Let op!

Probeer niet de kookplaat met gereedschap van boven af uit het werkblad te wrikken.

Inbouw van de CK 482

De CK 482 is bestemd voor de inbouw in stenen of betegelde werkbladen. Het inbouwen in andersoortige werkbladen (hout, kunststof, Corian, enz.) is niet mogelijk.

De kookplaat moet worden ingebouwd in een onderkast die 900 mm breed is. Aangezien de kookplaat in het werkblad wordt vastgeplakt, moet deze voor reparatiedoeleinden compleet van onderen toegankelijk zijn.

De breedte van de voeg kan enigszins variëren door kleine maatafwijkingen van de keramische plaat of de uitsparing in het werkblad.

Na het inbouwen mag de kookplaat niet dieper liggen dan bovenkant van het werkblad.

• Reinig en ontvet eerst de randen van de uitsparing met een geschikt reinigingsmiddel (let hierbij op de aanwijzigen van de fabrikant van de siliconenkit).

• Plaats de kookplaat waterpas in de uitsparing en stel deze vervolgens. Zorg ervoor dat het bedieningspaneel zich rechts voor bevindt. Let erop dat de spleet tussen kookplaat en werkblad aan alle kanten gelijkmatig is.

• Zet het apparaat in het werkblad vast met de bijgevoegde klemmen. Let erop dat de kookplaat vlak in het werkblad wordt ingebouwd.

• Sluit het apparaat op de netspanning aan. Controleer of het apparaat goed functioneert voordat u de siliconenkit tussen het werkblad en de kookplaat spuit.
• Vul de spleet tussen het werkblad en de kookplaat met een geschikte, hittebestendige siliconenkit (bijvoorbeeld Novasil, Pactan) en maak de voeg glad met een middel dat door de fabrikant wordt aanbevolen. Volg hierbij de aanwijzingen van de fabrikant.

Let op! Bij werkbladen van natuursteen kan het gebruik van een ongeschikte siliconenkit leiden tot blijvende verkleuringen.

Neem het apparaat pas in gebruik, als de siliconenkit volledig is gedroogd.

De kookplaat uitbouwen

Haal de spanning van het apparaat. Maak de klemmen los. Snij met een scherp mes de siliconenkit rondom de kookplaat los. Druk de kookplaat van onderen aan de bodemplaat eerst aan de voorkant omhoog totdat de plaat loslaat in de uitsparing. U kunt nu de kookplaat voorzichtig naar boven tillen.

GAGGENAU

GAGGENAU HAUSGERÄTE GMBH

CARL-WERY-STR. 34 · D-81739 MÜNCHEN

(089) 45 90-03

FAX [phone]

www.gaggenau.com
