Type apparaat	Zonneboiler (zonneboiler voor tapwater)
Model	AquaSol 4 LB 90 IT
Merk	Ferroli
Inhoud tapwatervat	88 liter
Afmetingen (H x B x D)	1078 x 541 x 525 mm (inclusief muurstrip)
Gewicht leeg	Ca. 21,5 kg
Gewicht gevuld	Ca. 112,5 kg
Elektrische voeding	230 V / 50 Hz, opgenomen vermogen 4 W (min) – 100 W (max)
Maximale tapwaterdruk	8 bar
Maximale druk collectorcircuit	8 bar (beveiligd met overstortventiel)
Volume zonneboilervloeistof in terugloopvat	9,6 liter (Tyfocor L, 25% in water)
Materiaal boilervat	RVS 1.4521
Materiaal mantel en isolatie	CFK-vrij EPP-schuim, dikte > 50 mm
Materiaal deksel en onderbak	Deksel: ABS high polish; Onderbak: CFK-vrij EPP-schuim
Leidingaansluitingen	Tapwater (koud/warm): ø15 mm; Collector retour: ø15 mm; Collector aanvoer: ø12 mm
Maximale collectorhoogte (boven pomphart)	4 meter (minimaal 0,5 meter)
Display	Digitale weergave van tapwatertemperatuur en bedrijfsstatus
Communicatie	OpenTherm (voor naverwarmer en kamerthermostaat)
Vorstbeveiliging	Automatische omschakeling bij collectortemperatuur ≤ 3°C
Onderhoudsinterval	Controle zonneboilervloeistof elke 2 jaar; controle terugloopniveau elke 4 jaar
Veiligheid	Thermostatisch mengventiel verplicht (instelling ≥ 60°C); naverwarmer op min. 60°C
Garantie tapwatervat	5 jaar
Garantie zonnecollectoren (excl. ruitbreuk)	6 jaar
Garantie overige onderdelen	2 jaar
Serienummer locatie	Onder het deksel van de zonneboiler (zie fig. 8.1)

Veelgestelde vragen - AquaSol 4 LB 90 IT FERROLI

Wat moet ik doen als het display niet oplicht?

Controleer of de stekker van de zonneboiler in het stopcontact zit en of er spanning op het stopcontact staat. Als dat niet het geval is, steek de stekker erin of gebruik een ander apparaat om de spanning te testen.

Wat betekenen knipperende cijfers op het display?

Knipperende cijfers duiden op een functiestoring of -onderbreking. De codes (71 t/m 84) worden beschreven in hoofdstuk 11 van de montagehandleiding. Bij een storing neemt de naverwarmer de warmwatervoorziening over.

Hoe stel ik de zonneboiler in bedrijf?

Controleer of alle aansluitingen volgens hoofdstuk 8 zijn uitgevoerd. Steek de stekker van de naverwarmer en vervolgens die van de zonneboiler in het stopcontact. Het display telt af van 80 naar 0; daarna worden de temperatuur en bedrijfsstatus getoond.

Moet ik de zonneboiler uitschakelen tijdens vakantie?

Nee. Laat de stekker in het stopcontact; het systeem gebruikt minimale energie en stilstandverliezen zijn klein. De besturing moet altijd op 'oN' staan.

Hoe vaak moet ik onderhoud uitvoeren?

De zonneboilervloeistof moet elke 2 jaar worden gecontroleerd (pH en vriespunt). Het terugloopniveau (vloeistof) minimaal elke 4 jaar controleren. De boiler zelf heeft normaal gesproken geen periodiek onderhoud nodig.

Wat is de minimale temperatuur voor de naverwarmer?

De naverwarmer moet altijd zijn ingesteld op een minimale tapwatertemperatuur van 60°C. Wijzig deze instelling niet om bacteriegroei te voorkomen.

Waarom moet een thermostatisch mengventiel worden geplaatst?

De temperatuur in de zonneboiler kan oplopen tot 85°C. Het mengventiel mengt koud water bij om te voorkomen dat er water van meer dan 60°C uit de kraan komt, ter voorkoming van verbrandingsgevaar.

Wat moet ik doen bij een storing (code 74 of 75)?

Code 74: geen collectorcirculatie. Code 75: collectortemperatuur te hoog. Controleer het hoogteverschil, de collectorpomp, het vulniveau en de sensoren. Na het verhelpen van de oorzaak reset u het toestel door de drukknop op de besturing in te drukken.

Kan ik de zonneboiler zelf installeren?

Nee. De installatie, inbedrijfstelling en onderhoud moeten worden uitgevoerd door een erkende installateur volgens de geldende voorschriften (o.a. NEN 1010, NEN 1006).

Waar vind ik het serienummer van de zonneboiler?

Het serienummer staat op het typeplaatje onder het deksel van de zonneboiler (zie figuur 8.1 in de handleiding). Het begint met PHST en is belangrijk voor de garantie.

GEBRUIKSAANWIJZING AquaSol 4 LB 90 IT FERROLI

Gebruikershandleiding Montagehandleiding

zonneboiler

AquaSol 4

TYPE: LB 90 IT

Ferroli

Zie voor garantieregistratie ook op het internet : www.ferroli.nl bij "garantiebewijs"

Geachte meneer, mevrouw

Gefeliciteerd met de aanschaf van uw zonneboiler. Dit toestel biedt u naast een hoog comfort, een laag energiegebruik, gunstig voor u en voor het milieu. Deze gebruikershandleiding biedt u diverse adviezen om goed met uw zonneboiler om te gaan. Wij raden u daarom aan deze zorgvuldig te lezen en te bewaren.

Garantiebewijs

Aan het einde van deze gebruikershandleiding treft u een garantiebewijs en een garantiekaart aan (of los bijgevoegd). Wij verzoeken u de garantiekaart volledig in te vullen en binnen 8 dagen te retourneren aan Ferroli Nederland. Vul ook de toestelgegevens (hieronder) in voor eenvoudige referentie.

Installatie

Het toestel dient door een erkende installateur geïnstalleerd, in bedrijf gesteld en onderhouden te worden.

Storing(en)

Kijk in hoofdstuk 5 of de storing eenvoudig te verhelpen is. Zo niet, neem contact op met uw installateur.

Vul, voor u contact met de installateur opneemt, de onderstaande toestelgegevens in.

Het tweede deel van deze handleiding is een montagehandleiding die tevens een storingsanalyse en uitleg over de werking van het toestel geeft.

De montagehandleiding biedt u een handzame hulp bij het installeren van het toestel.

Aandachtspunten vóór montage

U wordt in dit hoofdstuk geattendeerd op belangrijke zaken die u voorafgaand aan de montage moet weten.

Montagehandleiding

Deze instructie legt bondig uit hoe het toestel gemonteerd en in bedrijf gesteld moet worden.

Inspectie, storingen en service

Raadpleeg dit hoofdstuk bij inspectiebeurten en storingen.

Werking en technische gegevens

In dit hoofdstuk wordt uitleg gegeven over de werking van het toestel en over de display uitlezing.

Tevens vindt u hier de technische gegevens en het elektrisch aansluitschema.

Gegevens AQUASOL 4 LB 90 IT:

Zonneboiler

Serienummer: PHST - - (zie fig. 8.1)

(zie garantiebewijs op pagina 38 van de handleiding)

Naverwarmer : □ MegaDens Type : ____

□ MegaLux Type: ____

Serienummer: ..... L .....

□ Anders Merk : ____

Type : ____

Serienummer : . . . . . . . . .

Gegevens installateur of onderhoudsbedrijf:

Naam: ____

Adres: ____ ____

Telefoonnummer: ____

Stempel

Wij behouden ons het recht voor wijzigingen in tekst, tekeningen en grafieken e.d. aan te brengen zonder voorafgaande kennisgeving

Documentnummer : DRS 5013 Versie : 06 Datum : juni 2010

Gebruikershandleiding Montagehandleiding

zonneboiler

AquaSol 4

TYPE: LB 90 IT

GEBRUIKERSHANDLEIDING

1. Algemeen 5

Voor uw veiligheid: Let op! 5

1. Werking en instellingen 5

2. Het in en uit bedrijf nemen van het toestel 6

3. Gebruikersadviezen 6

4. Display 7

MONTAGEHANDLEIDING

AANDACHTSPUNTEN VOOR MONTAGE

1. VOORSCHRIFTEN 8
2. AANDACHTSPUNTEN VÓÓR MONTAGE 8

7.1 Opstelling 9
7.2 Leveringsomvang 9
7.3 Toesteltoebehoren 10

MONTAGEHANDLEIDING

1. MONTAGE-INSTRUCTIE 10

8.1 Afmetingen, aansluitingen en vrije ruimte rondom de AquaSol 4 ...... 11
8.2 Ophangen van de AquaSol 4 12
8.3 Aansluiten van de zonnecollector 13
8.4 Tapwaterzijdige aansluiting op de naverwarmer 14
8.5 Elektrische aansluitingen van de AquaSol 4 15

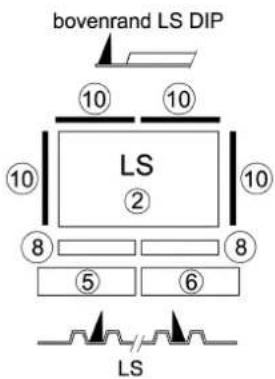

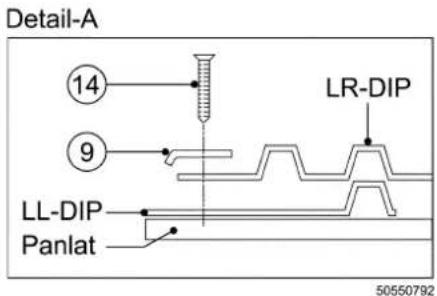

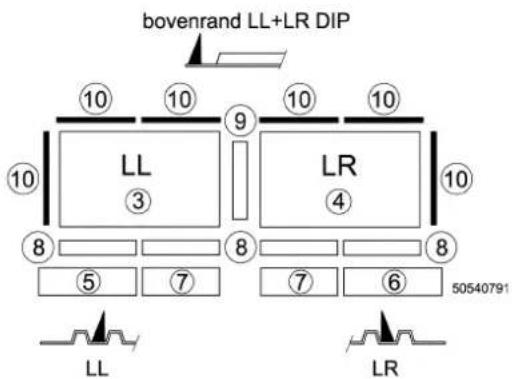

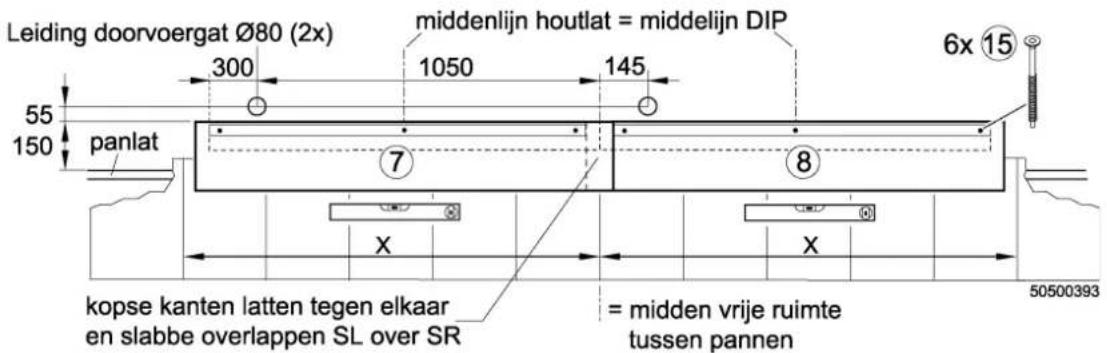

8.6 Plaatsing van zonnecollectoren 16

1. EERSTE INGEBRUIKNEMING VAN DE AquaSol 4 standaard ...... 17

9.1 Vulprocedure/controle vulniveau, van het collector circuit m.b.v. vulpomp .... 17
9.2 Vulprocedure/controle vulniveau, van het collector circuit m.b.v. trechter .... 17
9.3 Zonneboiler vullen (tapwater) 18
9.4 In bedrijf nemen 18
9.5 Applicatie keuze 18
9.6 Uit bedrijf nemen 18

INSPECTIE, STORINGEN EN SERVICE

1. INSPECTIE ENAFSTELLEN 19

10.1 Naverwarmer afstellen op de AquaSol 4 19

1. FUNCTIECODES, STORINGEN EN SERVICE ONDERDELEN 20

11.1 Storingslijst met mogelijke oorzaken en oplossingen 20
11.2 Service onderdelen van de Aquasol 4 21

12.1 Werking van het toestel 22
12.2 Elektrisch aansluitschema 23
12.3 Technische gegevens 24

Bijlage I : Plaatsingsvoorschrift Liggende collector 25
Bijlage II : Plaatsingsvoorschrift Staande collector 29

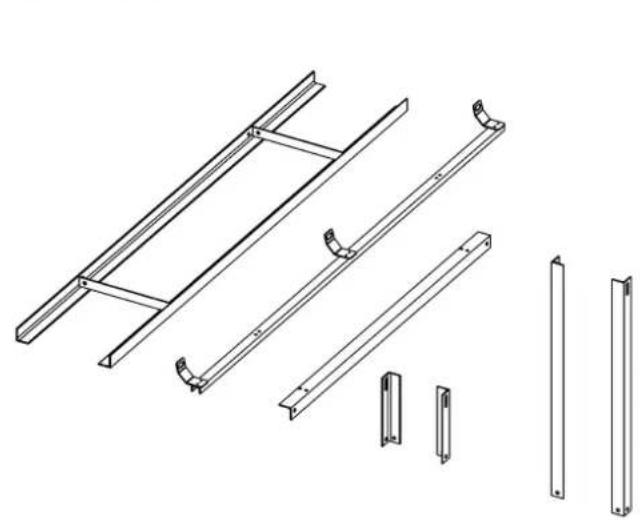

Bijlage III : Montage instructie Ballastframe 33
Bijlage IV : Controle instructie zonneboilervloeistof 35
Bijlage V : Werk Plaats Instructiekaart zonneboilervloeistof 36

NOTITIES 37

GARANTIEBEWIJS 38

1. ALGEMEEN

Introductie

De AquaSol 4 IT is een zonneboiler welke met behulp van een zonnecollector zonne-energie invangt en opslaat in de boiler. Vanuit de zonneboiler stroomt het voorverwarmde tapwater via het naverwarmingstoestel naar de warmwater-tappunten.

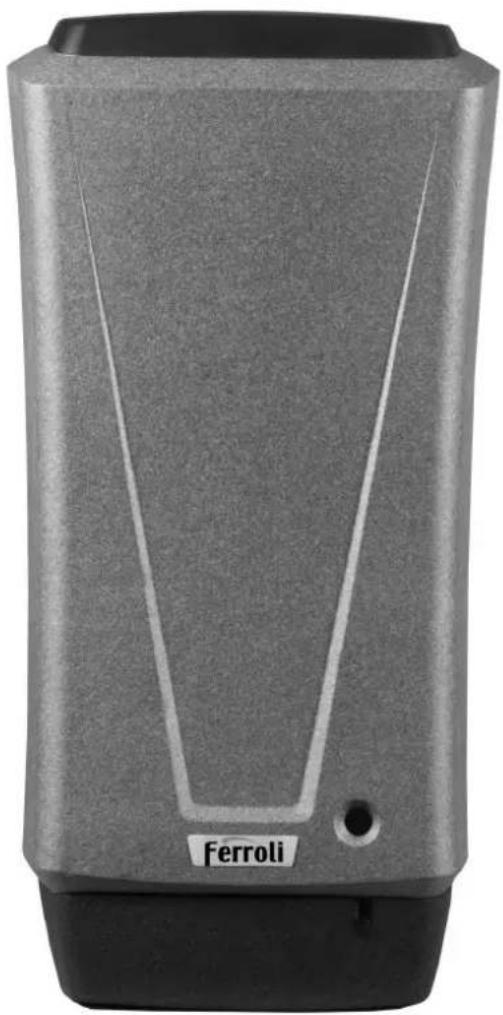

Figuur 1.1 AQUASOL 4 IT

In deze handleiding wordt voor installatie doeleinden uitgegaan van een Ferroli combi CV toestel met NZ keur, als naverwarmer. U kunt ook een ander toestel met een NZ-keur gebruiken.

Voor uw veiligheid: Let op!

230 V Elektrische spanning

Dit toestel bevat componenten die onder een spanning van 230 V werken.

Heet water

Een tapwatertemperatuur van meer dan 60°C op het tappunt dient voorkomen te worden. Om dit te bereiken moet een thermostatisch mengventiel geplaatst worden, zoals in H8.4 omschreven.

Warme leidingen

De temperatuur van de collectorleidingen kan op zonnige dagen oplopen tot ruim boven de 60°C. De tapwaterleidingen (tot en met het thermostatisch mengventiel) kunnen heet worden.

Naverwarming tapwater

De naverwarmer moet altijd ingesteld zijn op een minimale tapwatertemperatuur van 60°C. Wijzig deze instelling niet!

Lees ook de gebruiksaanwijzing van de naverwarmer aandachtig door.

2. WERKING EN INSTELLINGEN

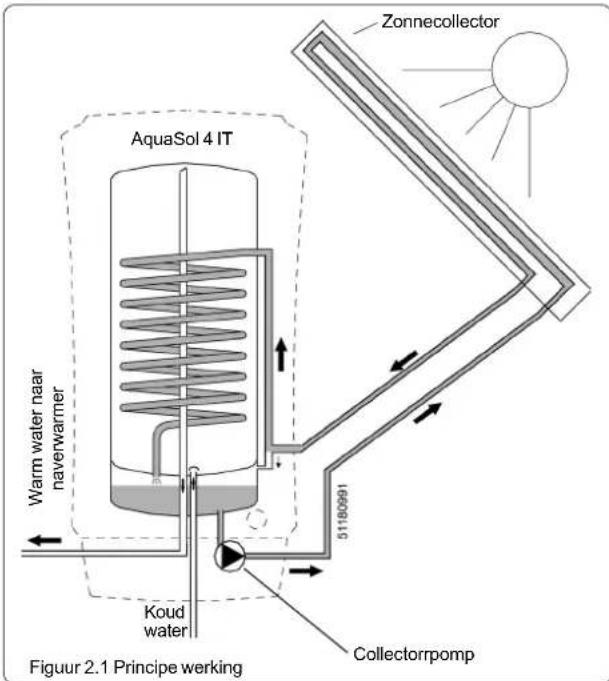

De zonnecollector vangt het zonlicht in en zet dit om in bruikbare warmte. Deze warmte wordt via een warmte-wisselaar overgedragen aan het tapwater in de zonneboiler. Vanuit de zonneboiler wordt de afgekoelde collector vloeistof weer naar de collector gepompt. Bij tapwatervraag stroomt het (voor)verwarmde tapwater vanuit de zonneboiler via de naverwarmer naar het tappunt.

Bedrijfsstatus

Op het display (figuur 1.1) kan de temperatuur en het functioneren van de zonneboiler afgelezen worden. In hoofdstuk 5 is een overzicht van de Indicaties op het display bij normaal bedrijf van de boiler weergegeven.

Instellingen

Als het water in de zonneboiler een temperatuur van 60°C of meer bereikt, zal de naverwarmer niet worden ingeschakeld bij warm tapwater vraag.

3. HET IN EN UIT BEDRIJF NEMEN VAN HET TOESTEL

In bedrijf nemen

1. Controleer of het toestel conform de montage voorschriften van Hoofdstuk 8 is aangesloten.
2. Steek de stekker van het naverwarmingstoestel in het stopcontact.
3. Steek de stekker van de zonneboiler in het stopcontact.

Het toestel start nu een testprogramma op, wat zichtbaar wordt door het terugstellen van het display van 80 naar 0. Tijdens de opstart-procedure worden de zelftesten van het systeem uitgevoerd, de sensoren gecontroleerd en de collectorpomp aangestuurd.

Alles gaat goed:

Na de opstart procedure worden afwisselend de temperatuur van het tapwatervat en de bedrijfsstatus weergegeven. Het toestel is klaar voor gebruik en nu zal de boiler opgewarmd worden indien er voldoende licht inval op de zonnecollector is. Het opwarmen van het boiler vat wordt weergegeven door een knipperende punt achter het rechter digit op het display (zie fig. 5.1).

Er gaat iets mis: kijk op het display

Het toestel doet niets. Ook het display licht niet op:

• Controleer of de stekker in het stopcontact zit,
• Controleer of er spanning op het stopcontact staat.

Een optredende storing wordt door een knipperend display zichtbaar gemaakt.

Hoofdstuk 11.1 geeft een overzicht van de mogelijk optredende functie- en storingscodes.

De levering van warm tapwater wordt volledig door de naverwarmer overgenomen.

Uit bedrijf nemen

Neem de stekker van de zonneboiler uit het stopcontact. Voor het uit bedrijf nemen van de naverwarmer, zie de handleiding van de naverwarmer.

4. GEBRUIKERSADVIEZEN

In dit hoofdstuk worden een aantal handreikingen gedaan om zoveel mogelijk voordeel van uw toestel en de installatie te hebben.

Bevriezingsgevaar

Om te voorkomen dat onderdelen van uw installatie of waterleidingen bevriezen, dient u;

• de ruimte waarin de zonneboiler is opgesteld vorstvrij te houden. Dit kunt u bijvoorbeeld doen door de deur naar de ruimte met de zonneboiler open te zetten.
• de cv-installatie niet uitschakelen!
• vul het collectorzijdig deel van de installatie met Zonneboilervloeistof!

Naverwarmertemperatuur

De naverwarmer moet altijd zo zijn ingesteld dat de tapwatertemperatuur minimaal 60°C is.

Op vakantie? Laat de stekker in het stopcontact!

Tijdens het opwarmen van het tapwatervat zal het systeem altijd een minimale hoeveelheid energie gebruiken. De afkoeling van het systeem is zeer gering en er treden als gevolg hiervan slechts kleine stilstandverliezen op. Het uitschakelen van de boiler bij lange afwezigheid is daarom niet noodzakelijk.

5. DISPLAY

De regeling van uw zonneboiler is in staat om op het display het functioneren van de zonneboiler weer te geven.

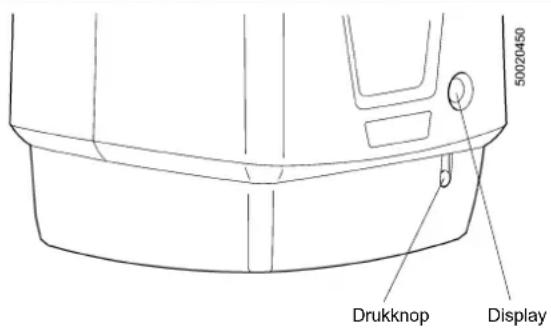

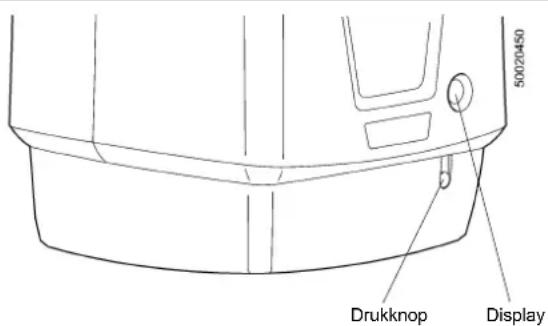

Figuur 5.1 Display en drukknop AquaSol 4 IT

Voorbeelden van display weergave:

Display Bedrijfssituatie:

De besturing van het systeem is ingeschakeld. (standaard instelling)

De besturing van het systeem is uitgeschakeld. De zonneboiler warmt nu niet op

De besturing kan in- of uitgeschakeld worden door de drukknop (zie fig. 5.1) te bedienen. De besturing zal nu van "oN" naar "oF" springen, of omgekeerd.

Door de drukknop 5 seconden niet meer te bedienen wordt de gekozen bedrijfssituatie ingesteld.

Laat de besturing altijd op "oN" staan!

Tapwatertemperatuur in de zonneboiler

Tijdens normaal bedrijf geeft het display afwisselend weer: de tapwatertemperatuur [in °C] in de zonneboiler (ca. 8 sec.) en de bedrijfssituatie [oN / oF] (ca. 4 sec.).

Tapwatertemperatuur in de zonneboiler. De knipperende punt rechtsonder geeft aan dat de zonneboiler wordt opgewarmd met warmte ingevangen door de zonnecollector.

Knipperende cijfers. Er is een functie-onderbreking of storing. Kijk in hoofdstuk 5 of de storing eenvoudig op te lossen is.

Storingen

Storingen worden in het display weergegeven met een knipperende storingscode (cijfers 71 t/m 84).

De codes zijn omschreven in hoofdstuk 11 van de montagehandleiding.

Bij het optreden van een storing aan de zonneboiler wordt de levering van warm tapwater volledig overgenomen door de naverwarmer en blijft u het gebruikelijke warmwater comfort houden.

Mocht er een situatie zijn waarin er geen levering van warm tapwater is, of dat het tapwater niet op temperatuur is, dan is er een storing aan de naverwarmer. Raadpleeg hiervoor de handleiding van de naverwarmer.

Zelf oplossen van storingen

Geen oplichtend display

Mogelijke oorzaak en oplossing:

- Stekker zit niet in het stopcontact;

Steek de stekker in het stopcontact.

- Er staat geen spanning op het stopcontact; Controleer dit door een ander apparaat (b.v. een looplamp) op het stopcontact aan te sluiten.

Overige storingen

Het herhaald voorkomen van een storing, of het niet leveren van warmwater, duidt op een storing die alleen door uw installateur kan worden opgelost.

Waarschuw uw installateur:

Op pagina twee van deze handleiding is een kader opgenomen met gegevens die voor u en de installateur van belang kunnen zijn. Vul deze gegevens aan, en noteer ook de gegevens van uw installateur.

Voor installatie van de zonneboiler dient er rekening te worden gehouden met onder andere de volgende voorschriften:

a. Het bouwbesluit waarin o.a. naar de volgende normen wordt verwezen:
b. NEN 1010 veiligheidsbepalingen voor laagspanningsinstallaties;
c. NEN 1006: Algemene voorschriften voor drinkwater-installaties AVWI met bijbehorende werkbladen;
d. NEN 3215 de norm voor binnenriolering in woningen en woongebouwen;
e. Brandweervoorschriften.

• Voor alle voorschriften geldt dat aanvullingen op normen of voorschriften of latere voorschriften op het moment van installeren van toepassing zijn.
• De installatie van het toestel mag alleen geschieden door daartoe gekwalificeerde personen.
• Uitdrukkelijk wordt gesteld dat deze technische montagehandleiding als aanvulling op de bovenge-noemde voorschriften moet worden gezien en dat deze voorschriften prevaleren boven de informatie in deze handleiding.
• Raadpleeg de handleiding van uw naverwarmingstoestel.

Voor u overgaat tot montage van het toestel is het belangrijk een aantal mogelijkheden, met bijbehorende aspecten, vooraf te bekijken.

- Ontwerpdruk

De ontwerpdruk van het systeem is minimaal 1 bar en maximaal 8 bar.

• Thermostatisch mengventiel

Om te hoge watertemperaturen aan het tappunt te voorkomen moet een thermostatisch mengventiel worden geplaatst. (zie hoofdstuk 8.4)

- Toestel ophanging

Bij het toestel wordt een wandmontageframe geleverd. Dit frame moet op een wand van 200 kg/m² gemonteerd worden. Gebruik voor montage de bijgeleverde bevestigingsmiddelen en houdt rekening met een uittrekkracht van 1200N per bout.

• Leidingen

Om tot een snelle warm tapwaterlevering te komen wordt geadviseerd om de afstand tussen het toestel en het tappunt zo kort mogelijk te houden. Daarnaast adviseert Ferroli om voor de tapwaterleidingen naar het keukentappunt in 12 mm uit te voeren.

• Zonneboilervloeistof

Het collectorzijdig deel van de installatie moet met zonneboilervloeistof gevuld worden.

• Leidingafschot

De leidingen tussen de zonnecollector en zonneboiler moeten altijd onder afschot naar de zonneboiler toe verlopen (min. 2 cm/m). Er mogen geen leidingstukken zijn waarin water kan blijven staan.

- Leidingisolatie

Alle warmtevoerende leidingen moeten geïsoleerd worden met daartoe bestemd isolatie materiaal (Vidoflex).

- Dakdoorvoer

De dakdoorvoer voor de collectorleidingen moet worden afgedicht met een daartoe bestemd isolatie-materiaal. Gebruik hiervoor b.v. glaswol, steenwol, minerale wol. Het gebruik van PUR schuim wordt ten sterkste afgeraden. Werk het doorvoergat na ISOLATIE af met een afsluitplaat.

- Opstellingsruimte

De ruimte waarin de zonneboiler is opgesteld dient vorstvrij te zijn.

• Voeding van de zonneboiler

Zowel de zonneboiler als de naverwarmer hebben een 230V voeding nodig. Plaats hiervoor een gerandaard stopcontact binnen 1,5 meter van het toestel.

- Rioolaansluiting

Tijdens het opwarmen van de zonneboiler zal er altijd een beetje water geloosd worden via de inlaat-combinatie in de koudwateraanvoerleiding.

Voorkom de afvoer van het water uit de inlaat-combinatie van de zonneboiler en de condenswater-afvoer van de naverwarmer nooit.

Zorg ervoor dat het water op een correcte manier naar het riool afgevoerd wordt.

Voor installatie doeleinden wordt uitgegaan van een Ferroli MegaDens of MegaLux combi CV toestel. Wanneer een ander merk of type naverwarmer gebruikt raadpleeg dan de handleiding van het toestel).

7.1 Opstelling

De zonneboiler is geschikt om tegen praktisch elke wand bevestigd te worden. De wand moet vlak en in staat zijn om het gewicht (minimaal 200 kg/m²) van een werkend toestel te dragen. Hoewel U vrij bent om het toestel naar eigen inzicht te plaatsen heeft Ferroli de volgende aanbevelingen:

Aanbevelingen

• Hang de zonneboiler en naverwarmer niet te ver uit elkaar, in verband met aansluitingen voor water, elektriciteit en de rioolafvoer.
• Hang de naverwarmer links van de zonneboiler, in verband met onderlinge aansluitingen.
• Een opstelling van de zonneboiler boven de naverwarmer wordt afgeraden in verband met rookgasafvoeren luchttoevoerleidingen van de naverwarmer.
• De afstand tussen onderzijde zonneboiler en grond moet genoeg ruimte bieden voor mogelijke service en (de)montage werkzaamheden aan (onderdelen van) de zonneboiler (zie ook H8.1 Afmetingen, aansluitingen en vrije ruimte rondom de zonneboiler).

7.2 Leveringsomvang

Leveringsomvang bij de zonneboiler:

- Bevestigingsset;

• muurstrip,
• opsluitbeugel,
• wandmontage frame,
• bevestigingsmateriaal.

- Zonneboiler;

• tapwatervat,
• isolatie delen,
• collectorpomp,
• besturing,
• deksel,

• onderbak

• Collector sensor verleng kabel 7 mtr..

• Handleiding

Figuur 7.1 Leveringsomvang zonneboiler

8. MONTAGE-INSTRUCTIE

Benodigdheden voor installatie:

• Installatie leidingen (CU of RVS),
- Vulkraan voor het vullen van het collector circuit,
- Zonneboilervloeistof voor het vullen van het collector circuit,
- Temperatuurbestendige leidingbeugels en leiding-isolatie materiaal. Houdt hierbij rekening met de volgende temperaturen;

- max. 85°C voor tapwaterleidingen,

- max. 130°C voor collectorleidingen,

- Isoleer de warm tapwaterleidingen tussen zonneboiler en naverwarmer. Houdt hierbij rekening met een maximale temperatuur van 85°C. Voor leidingisolatie adviseert Ferroli Vidoflex, of gelijkwaardig materiaal,

• Thermostatisch mengventiel,

• Inlaatcombinatie (8 bar),

- Rioolafvoer voor inlaatcombinatie,

- Geaard stopcontact binnen 1,5 meter van toestel,

- Zonnecollector,

- Bevestiging voor zonnecollectoren (frame of dak-integratieplaat),

- Naverwarmer voor tapwater,

- Zonneboiler

7.3 Toesteltoebehoren

Artikel: Artikelnr.:
Thermostatisch mengventiel 1580054
Inlaatcombinatie (8 bar) 0515006
Waterhoeveelheidsregelaarin knelfitting (15 mm)6 l/min 15010808 l/min 150108110 l/min 1501082
Zonneboilervloeistof10L gebruiksklaar 1480195
Vidoflex voor 12 mm leidingen13 mm dik (voor binnenshuis gebruik) 158007919 mm dik (voor buitenshuis gebruik) 1580078
Vidoflex voor 15 mm leidingen13 mm dik (voor binnenshuis gebruik) 158008019 mm dik (voor buitenshuis gebruik) 1580081
Verlengkabelset voor collector sensor lengte 12 meter 1434145
Brandervoorwaarde schakeling 1434305 (voor het aansluiten van toestellen die niet over de juiste OpenTherm communicatie beschikken)

In dit hoofdstuk wordt stap voor stap uitleg gegeven over het ophangen en aansluiten van de zonneboiler. Uitgebreidere informatie wordt in de volgende hoofdstukken gegeven.

Aandachtspunten voor montage

Lees eerst hoofdstuk 7: "AANDACHTSPUNTEN VOOR MONTAGE". Hierin wordt informatie gegeven over zaken die voorafgaand aan de montage van belang zijn.

Eerste ingebruikstelling van het toestel

Volg de instructie in hoofdstuk 9 "Eerste ingebruikstelling van de zonneboiler" voor het vullen (H 9.1) en in bedrijf nemen (H 9.4) van de zonneboiler.

Beschadigingen

Eventuele beschadigingen aan de zonneboiler direct aan Ferroli Nederland melden.

Voor uw veiligheid: Let op!

230 V Elektrische spanning

Dit toestel bevat componenten die onder een spanning van 230 V werken.

Heet water

Een tapwatertemperatuur van meer dan 60°C op het tappunt dient voorkomen te worden. Om dit te bereiken moet een thermostatisch mengventiel geplaatst worden, zoals in H8.4 omschreven.

Warme leidingen

De temperatuur van de collectorleidingen kan op zonnige dagen oplopen tot ruim boven de 60°C. De tapwaterleidingen (tot en met het thermostatisch mengventiel) kunnen heet worden.

Naverwarming tapwater

De naverwarmer moet altijd ingesteld zijn op een minimale tapwatertemperatuur van 60°C. Wijzig deze instelling niet!

Lees ook de gebruiksaanwijzing van de naverwarmer aandachtig door.

8.1 Afmetingen, aansluitingen en vrije ruimte rondom de AquaSol 4 IT

Benodigde vrije ruimte rondom de boiler
	Advies:	Minimaal:
• Zijkanten	>200	130
• Onderkant	500	300
• Bovenkant	100	40
• Voorkant	>500	500*1maten in mm
• Raadpleeg de handleiding van de naverwarmer voor de vrije ruimte rondom de naverwarmer** Bij een gesloten kastdeur kan deze afstand worden teruggebracht tot 15 mm.

Let op!

Indien de ruimte rondom het toestel minder is dan het advies wordt de bereikbaarheid van het toestel voor service-doeleinden beperkt.

Serienummer
(onder het deksel!)

Aansluitingen:

A	Warmwater naar de naverwarmer	(φ 15 mm)
B	Koudwater naar de boiler	(φ 15 mm)
C	van Collector naar Zonneboiler (warm)	(φ 12 mm)
D	van Zonneboiler naar Collector (koud)	(φ 15 mm)

Figuur 8.1 Afmetingen, aansluitingen en vrije ruimte rondom de zonneboiler

8.2 Ophangen van de AquaSol 4

De zonneboiler kan met de bijgeleverde montage set aan de muur bevestigd worden. De wand waartegen de zonneboiler wordt opgehangen moet minimaal een massa van 200 kg/m² hebben. Er dient rekening gehouden te worden met een bout uittrekkracht van 1200 N. Indien de wand niet aan deze waarde voldoet kan de zonneboiler hier niet aan opgehangen worden. Plaats de boiler dan op een frame vrijstaand van de muur.

Ga voor het ophangen van de boiler als volgt te werk:

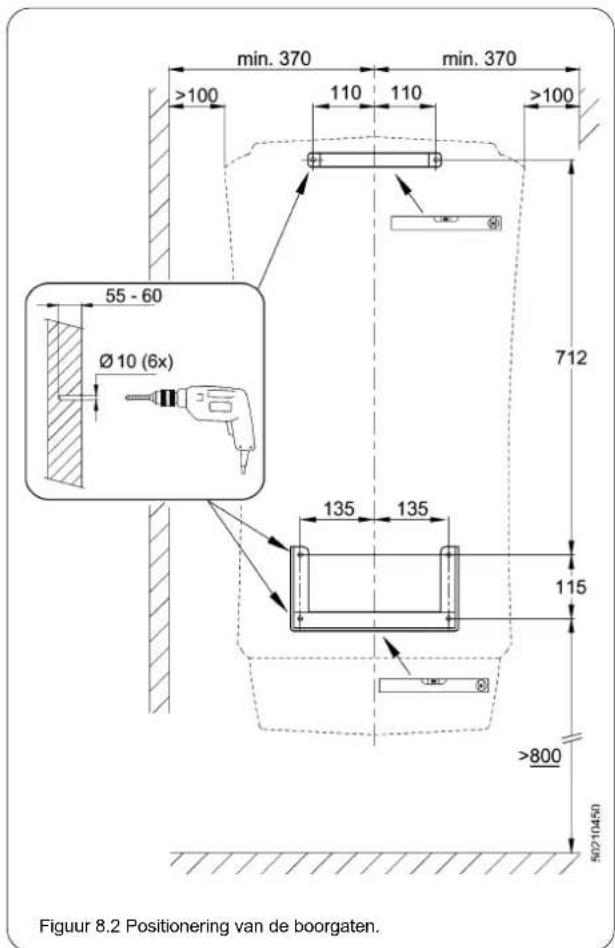

1. Bepaal aan de hand van figuur 8.2 waar de boorgaten moeten komen, en teken deze af op de muur,

1. Boor de gaten ø10 mm, ca. 60 mm diep,
2. Bevestig de wand montage beugel (B) en de muurstrip zoals in fig 8.2 aangegeven,
3. Schuif de twee sleuven (A) aan de onderzijde van de zonneboilermantel over de opstaande randen op de stoel (B) en schuif de zonneboiler tot aan de muur. (zie figuur 8.3),

Aan de onderzijde van de zonneboiler zitten kunststof nokken. Deze kunnen blijven steken tegen het wandmontage frame tijdens het plaatsen.

LET OP!

Positioneer de sleuven in het ver-

lengde van de opstaande randen zodat

de zonneboiler recht op het wandmontage frame komt te staan. Een scheve stand van de zonne-boiler t.o.v. het frame kan beschadigingen aan de onderzijde van de zonneboiler tot gevolg hebben.

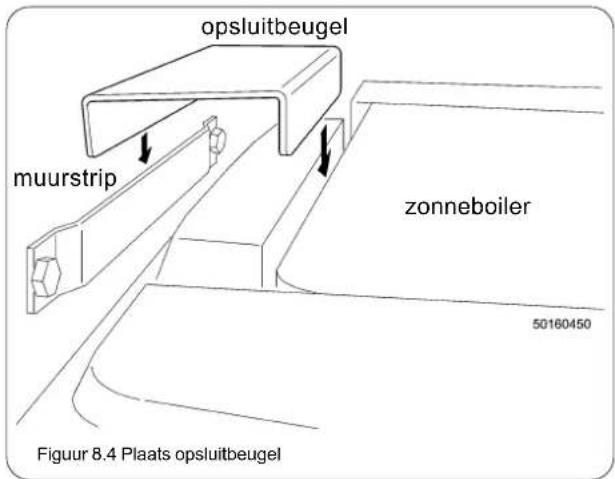

1. Plaats de opsluitbeugel over de zonneboiler en de muurstrip (Fig. 8.4).

8.3 Aansluiten van de zonnecollector

Plaatsingshoogte

De zonnecollector moet altijd volledig leeg kunnen lopen in het geïntergreerde terugloopvat. Om dit te garanderen moet de onderzijde van de zonnecollector altijd minimaal 0,5 meter boven het hart van de collectorpomp gemonteerd worden en moet een leiding-afschot van minimaal 20 mm per meter aangehouden worden. De bovenkant van de collector mag maximaal 4 meter boven de collectorpomp zitten, omdat de collectorpomp een maximale opvoerhoogte van 4 meter heeft.

Leidingwerk

Het verdient verder de aanbeveling om de installatie-leidingen zo kort mogelijk te houden. Sluit op de collector retour (van de pomp naar de collector, zie B in fig. 8.6) 15 mm leidingwerk aan. De collector aanvoer (van collector naar boiler, zie A in figuur 8.6) moet van 12 mm leidingwerk gemaakt worden. Gebruik voor de installatie alleen koper of RVS leiding.

De leidingen tussen de zonnecollector en de zonneboiler dienen onder afschot naar de zonneboiler toe geïnstalleerd te worden. Als vuistregel voor het minimum afschot wordt 20 mm per meter leidinglengte gehanteerd. Er mogen geen "zakken" (zwanenhals constructies), waar water in kan blijven staan, voorkomen.

De leidingen dienen om de meter gebeugeld te worden. De gebruikte beugels en leiding isolatie materiaal moeten een temperatuur van 130°C kunnen verdragen.

Leidingwerk tussen collector en terugloopunit

• Max. leidinglengte voor A en B: 10 meter per leiding (max. 20 meter samen).
• Leidingen A en B onder afschot ( α ) van zonnecollector naar zonneboiler monteren (afschot minimaal 20 mm/m).
• Max. hoogteverschil tussen bovenkant zonnecollector en collectorpomp: 4 meter.
• Min. hoogteverschil tussen onderkant zonnecollector en collectorpomp: 0,5 meter.

A van Collector naar Zonneboiler (ø 12 mm)

B van Zonneboiler naar Collector (ø 15 mm)

C Collector

D plat dak

α leidingafschot (minimaal 20 mm per meter)

Figuur 8.6 Collectorpomp opvoerhoogte.

8.4 Tapwaterzijdige aansluiting op de naverwarmer

Leiding aansluitingen

Alle tapwater aansluitingen tussen de zonneboiler en de naverwarmer zijn in ø15 mm uitgevoerd.

Schone leidingen

Voorkom dat er bij het maken van de installatie vuil of metaaldeeltjes in de installatie komen. Verwijder bra- men en klop voor montage alle leidingen uit.

Thermostatisch mengventiel

Op zonnige dagen kan de temperatuur in een zonne-boiler tot 85°C oplopen. Om een te hoge tapwater-temperatuur te voorkomen is de plaatsing van een thermostatisch mengventiel verplicht (Gaskeur NZ 2003). Instelling van dit ventiel: minimaal 60°C.

Monteer:

①

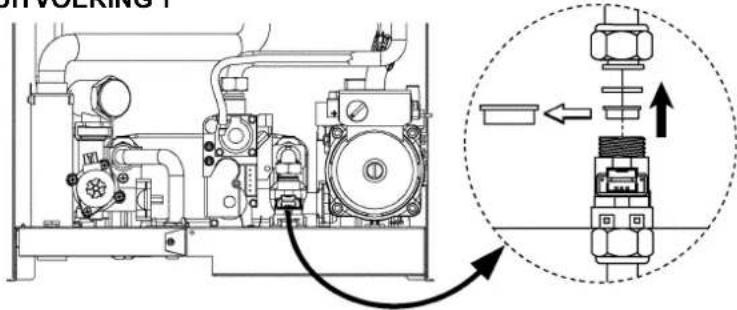

UITVOERING 1

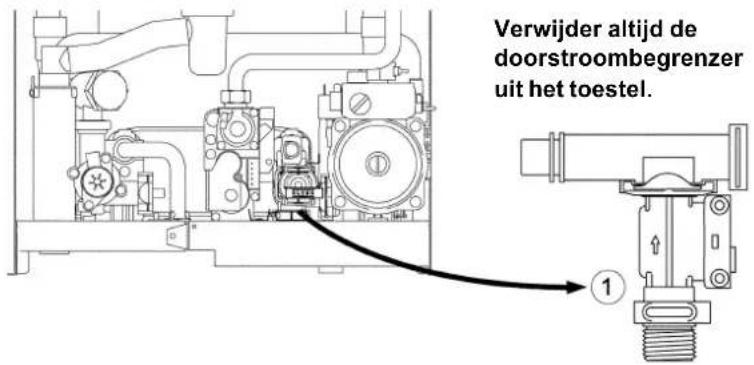

Verwijder altijd de doorstroombegrenzer uit het toestel.

UITVOERING 2

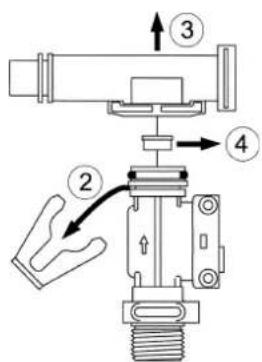

1. Verwijder de stromingssensor (incl. pijpje erboven) door deze in zijn geheel naar voren te schuiven.
2. Verwijder de clip.
3. Trek het pijpje los van de stromingssensor.
4. Verwijder de doorstroombegrenzer.
5. Klik het pijpje weer vast op de stromingssensor en schuif het geheel weer op zijn plaats in de cv-ketel.

②

Figuur 8.7 Tapwaterzijdige aansluiting van de AQUASOL 4 zonneboiler op een MegaDens of MegaLux combi cv-toestel

8.5 Elektrische aansluiting van de AQUASOL 4 IT

Voor installatie doeleinden wordt uitgegaan van een MegaDens of MegaLux combi CV-toestel. Indien u een ander merk of type naverwarmer aansluit, raadpleeg dan de documentatie of fabrikant van dat toestel. Dit geldt voor zowel de waterzijdige als de elektrische aansluitingen.

ansluiten van de collectorpomp

De collectorpompvoedingskabel is voorgemonteerd op klemmen 8-9 van de besturing, zie hiervoor fig. 8.8.

ansluiten van de naverwarmer

Tussen de DT4 print en de naverwarmer hoeft alleen maar een twee aderige kabel getrokken te worden t.b.v. de OpenTherm communicatie. De OpenTherm uitgang van de AquaSol 4 (klem 6-7) moet aangesloten worden op de ingang van de naverwarmer. Als naverwarmer zijn geschikt cv toestellen met NZ keur. Raadpleeg voor aansluiten van de naverwarmer de handleiding van de naverwarmer.

OpenTherm Kamerthermostaat

Op de aansluitingen 4 - 5 kan de OpenTherm kamerthermostaat worden aangesloten.

ansluiten van de collectorsensor

De collectorsensor heeft een verlengkabel met een lengte van 7 meter. Indien dit onvoldoende is, kan een langere verlengkabelset besteld worden, zie hiervoor hoofdstuk 7.3. De verlengkabel moet op de klemmen 2 - 3 worden aangesloten.

Aansluiten 230 V

De boiler werkt met 230 V voedingsspanning. Hiervoor wordt de boiler met een voorgemonteerde randaarde stekker (aangesloten op L - N - PE) geleverd. Bij de boiler moet een goed bereikbaar geaard stopcontact aanwezig zijn.

LET OP!

Steek de stekker pas in het stopcontact als de vulprocedure (zie H. 9) afgerond is.

8.6 Plaatsing van zonnecollectoren

De minimale collectorhoek voor de Ferroli zonnecollectoren is 20°.

Plaatsing op een schuin dak

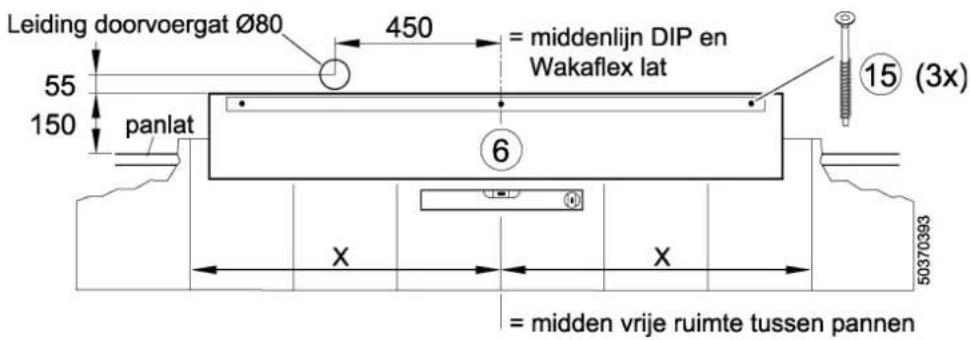

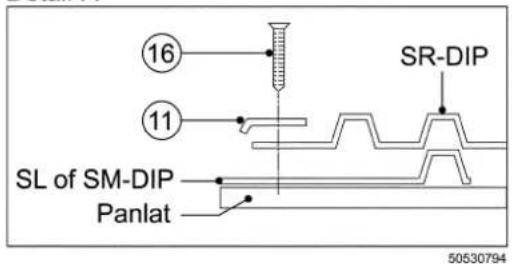

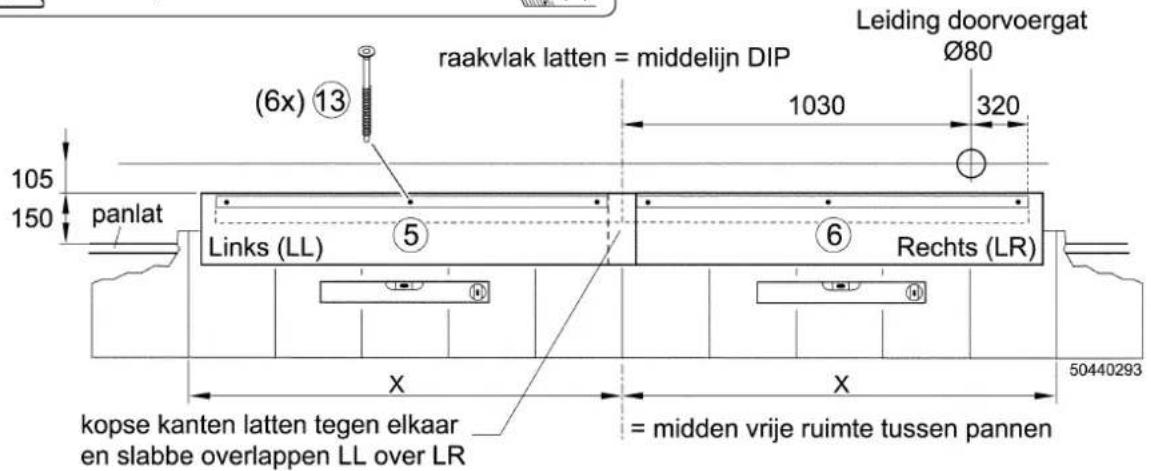

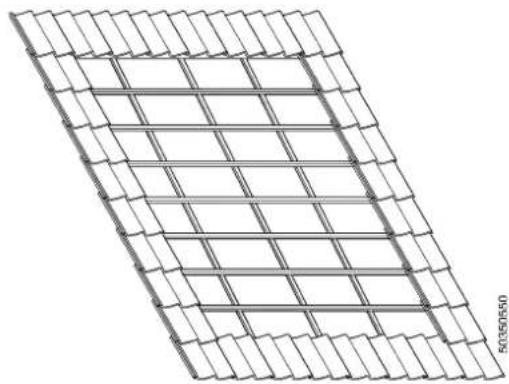

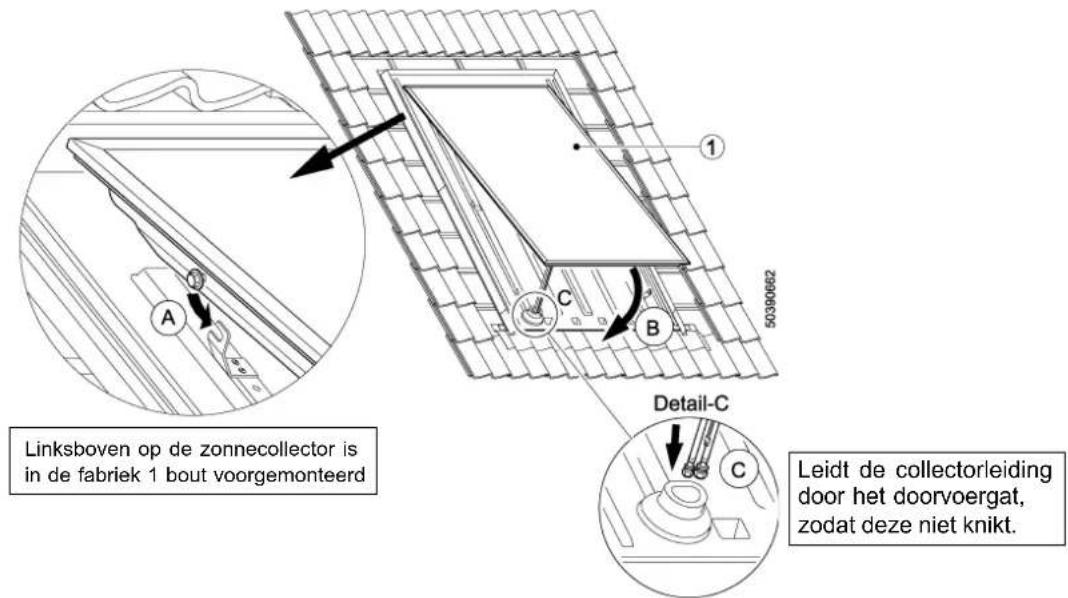

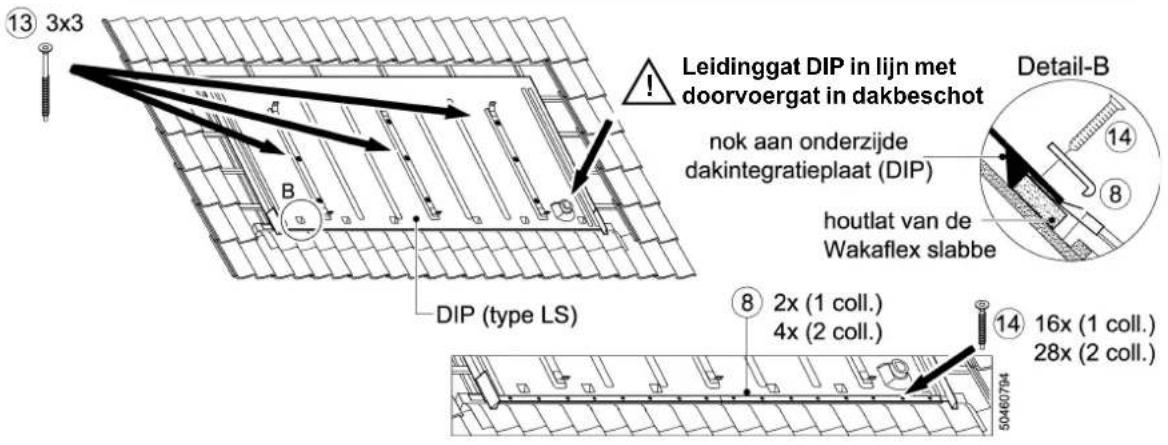

Bij dakinbouw van de collector wordt een dakintegratie- plaat toegepast voor een waterdichte afwerking.

De dakintegratieplaat is toepasbaar bij zowel gewelfde als vlakke dakpannen (zoals b.v. een Stonewold pan).

Het plaatsingsvoorschrift van de dakintegratieplaat is opgenomen bij de dakintegratieplaat, en als bijlage (bijlage I en II) in deze handleiding.

Figuur 8.8 Dakinbouw van de zonnecollector

Plaatsing op een plat dak

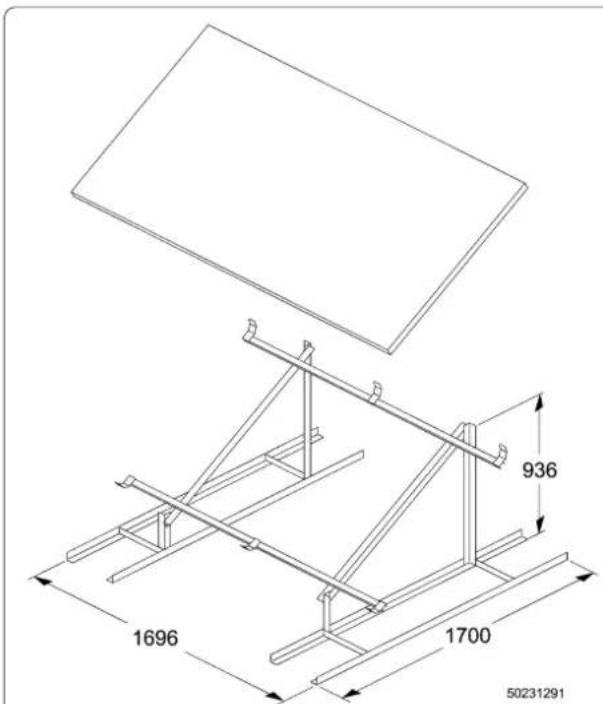

Bij een plat dak opstelling worden de collectoren op een ballastframe geplaatst waarvan de collectorhellingshoek altijd 30° is.

Het frame wordt los op het plat dak geplaatst, waarna er ballast in het frame wordt gelegd. De ballastgewichten bestaan uit standaard tegels van 30 x 30 cm.

De montage instructie van het ballastframe is opgenomen bij het frame, en als bijlage (bijlage IV) in deze instructie.

Windstreken

Bij de plaatsing van de zonnecollector op een ballast frame moet er met de windbelasting op de collector rekening worden gehouden. Hiertoe is een indeling van Nederland in windstreken gemaakt. Er is per windstreek aangegeven wat maximale belasting en plaatsings-hoogte mag zijn.

Wind-streek	Gebied
I	De kop van Noord-Holland, de Waddeneilanden
II	Het overige deel van Noord-Holland, Zuid-Holland, Zeeland, Flevoland, Groningen en Friesland
III	Drente, Overijssel, Gelderland, Utrecht, Noord-Brabant en Limburg

	Plaatsings-hoogte tot	Windstreek I Ballast			Windstreek II Ballast			Windsteek III Ballast
		Voor	Midden	Totaal	Voor	Midden	Totaal	Voor	Midden	Totaal
1 Module	3	108	218	326	80	163	243	66	135	201
	6	142	288	430	113	229	342	89	180	269
	9	162	330	492	133	271	404	108	218	326
	12	180	364	544	149	302	451	121	247	368
	15	192	389	581	160	327	487	132	267	399
	20	-	-	-	176	358	534	147	299	446
	25	-	-	-	190	386	576	159	322	482
	30	-	-	-	-	-	-	169	344	513
	35	-	-	-	-	-	-	178	361	539

Tabel 8.1 Ballastgewichten en verdeling van de gewichten, afhankelijk van de windstreek, zonnecollectoren, en plaatsingshoogte

Figuur 8.9 Plaatsing van de zonnecollector op een ballastframe

Indien u er voor kiest om de collector middels een ballastframe aan te brengen, dient u de flexibele leidingen van de collector te verwijderen en de collector middels steunbussen "geheel star" aan te sluiten op de zonneboiler.

9. EERSTE INGEBRUIKSTELLING VAN DE AQUASOL 4 LB-90-IT

9.1 Vulprocedure / controle vulniveau, van het collector circuit m.b.v. vulpomp

1

Neem de stekker uit het stopcontact!

②

Controleer of de afsluiter van het vuldeel gesloten is

Draai de bout van het vuldeel los, en verwijder het deksel met overstortventiel en de pakking van het vuldeel.

③

Sluit de vulslang op het vuldeel en de kraan aan. Plaats een emmer onder het vuldeel.

Let op! Gebruik uitsluitend zonneboilervloeistof

4

Open de afsluiter op het vuldeel door de as een kwartslag te draaien.

TIP: De afsluiter-as kan o.a. met het afgenomen vuldeksel bediend worden.

Start de vulpomp.

Het collectorcircuit is juist gevuld als er uit de overloop zonneboiler vloeistof komt. De vulpomp kan nu gestopt worden.

⑤

Als er geen zonneboilervloeistof meer uit de overloop komt kan de afsluiter van het vuldeel gesloten worden.

⑥

Ontkoppel de vulslang van het vuldeel en de vulpomp en laat de slang in de emmer leeglopen. Plaats de pakking en deksel met overstort terug en draai de bout vast.

⑦

Steek de stekker in het stopcontact.

Figuur 9.1 Vullen / controleren vulniveau van het collector-circuit met een vulpomp

9.2 Vulprocedure / controle vulniveau, van het collector circuit m.b.v. trechter

Als er geen vulpomp voorhande is kan het collector zijdig deel ook met een trechter (na-)gevuld worden. Ook de controle van het vulniveau wordt op deze manier uitgevoerd. Ga hiervoor als volgt te werk;

1) Neem de stekker uit het stopcontact,
2) Controleer of de afsluiter van het vuldeel gesloten is. Verwijder de bout uit het vuldeel en neem de deksel met overstort van het vuldeel. (Stap 1 en 2 van de procedure hierboven)
3) Neem de dop van de rechter (of linker) collectoraanvoer los.
4) Sluit op de leiding een vulleiding of vulslang aan met een minimale vertikaal hoogteverschil van 500 mm aan.
5) Zet een trechter op de vulleiding en vul het interne terugloopvat met zonneboilervloeistof. Indien het vat voor het eerst gevuld wordt zal er ca. 9,6 liter zonneboilervloeistof in gaan. Het vat is correct gevuld als er zonneboiler vloeistof uit de overloop komt (stap 4 procedure hierboven).
6) Neem de vulleiding (vulslang) los en sluit de collector aanvoerleiding weer aan, of zet de dop terug.
7) Breng de deksel met overstort en bout weer aan (stap 6 van de procedure hierboven)
8) Steek de stekker in het stopcontact.

Figuur 9.2 Vullen / controleren vulniveau van het collector-circuit met een trechter

De zonneboiler wordt gevuld door de stopkraan van de inlaatcombinatie en een warmwaterkraan op een tappunt te openen. Zodra er water uit de (warmwater)-kraan komt, is de boiler gevuld en kan de kraan op het tappunt worden gesloten. Ontlucht nu alle leidingen.

9.4 In bedrijf nemen

In bedrijf nemen

1. Controleer of het toestel conform de montage voorschriften van Hoofdstuk 8 is aangesloten.
2. Steek de stekker van het naverwarmingstoestel in het stopcontact.
3. Steek de stekker van de AquaSol 4 in het stopcontact.

Alles gaat goed:

Op het display wordt er afgeteld van 80 naar 0. Tijdens deze aftelprocedure worden de zelftesten van het systeem uitgevoerd, de sensoren gecontroleerd en de collector-pomp aangestuurd. Na de opstart procedure worden afwisselend de temperatuur van het tapwatervat en de bedrijfsstatus weergegeven.

Indien er voldoende licht op de collector valt voor het opwarmen van de zonneboiler, zal de collectorpomp ingeschakeld worden.

Gedurende de opstartperiode draait de collectorpomp op het maximale toerental. Na de opstartperiode zal het toerental van de collectorpomp automatisch omlaag geregeld worden, naar de optimale snelheid (voldoende stroming bij een minimaal energie gebruik).

De knipperende punt achter het rechter digit van het display geeft aan dat de zonneboiler wordt opgewarmt.

Er gaat iets mis: kijk op het display

Het toestel doet niets. Ook het display licht niet op:

• Controleer of de stekker in het stopcontact zit,
• Controleer of er spanning op het stopcontact staat.

Een optredende storing wordt door een knipperend display zichtbaar gemaakt.

Hoofdstuk 11 geeft een overzicht van de mogelijk optredende functie- en storingscodes.

De levering van warm tapwater wordt volledig door de naverwarmer overgenomen.

9.5 Applicatie keuze

Standaard is de besturing ingesteld voor toepassing in de AquaSol 4 IT boiler. De besturing is geschikt voor toepassing in de AquaSol 4 IT en de AquaSol 4 ET boiler. Het instellen van de Applicatie hoeft alleen als er een service print wordt geplaatst.

Het controleren en/of instellen van de besturing kan met de drukknop op de besturing.

Ga voor het controleren en/of wijzigen van de applicatie als volgt te werk,

1) Steek de stekker in stopcontact,
In het display wordt nu afgeteld van 80 naar 0.
2) Als de teller voorbij de 70 is (dus lager dan 70), wordt het applicatie menu opgestart door 3 seconden de drukknop, zie fig. 9.3, ingedrukt te houden. Na 3 seconden wordt de ingestelde applicatie weergegeven door een knipperende code;
Code "A0" is voor de AquaSol 4 IT,
Code "A1" is voor de AquaSol 4 ET.
Door de knop nu 3 sec. lang in te drukken, of door 1 minuut lang niets te doen gaat u nu door naar stap 5)
3) Het wijzigen van de applicatie kan nu door de drukknop 1 maal in te drukken.
4) Bevestig de applicatie keuze door de drukknop nogmaals 3 seconden in te drukken.
5) De teller verschijnt nu weer in het display en telt verder af naar 0, waarna de ingestelde regeling wordt geactiveerd. Het roestel kan nu functioneren volgens de ingestelde regeling.

Figuur 9.3 Display en drukknop AquaSol 4 IT

9.6 Uit bedrijf nemen

Uit bedrijf nemen

Neem de stekker van de AQUASOL 4 IT uit het stopcontact.

Voor het uit bedrijf nemen van de naverwarmer, zie de handleiding van de naverwarmer.

10. INSPECTIE EN AFSTELLEN

De AQUASOL 4 IT is een onderhoudsarme boiler. Onder normale omstandigheden heeft de boiler zelf geen periodiek onderhoud nodig.

De kwaliteit van de in het collector circuit aanwezige zonneboilervloeistof dient periodiek gecontroleerd te worden. Minimaal dient deze controle om de twee jaar plaats te vinden. Raadplaag hiervoor de controle instructie zoals opgenomen in bijlage III van deze handleiding. De meest actuele versie van deze instructie is te vinden op www.ferroli.nl

Geadviseerd wordt om minimaal eens per 4 jaar het terugloopniveau te controleren.

Voor uw veiligheid: Let op!

230 V Elektrische spanning

Dit toestel bevat componenten die onder een spanning van 230 V werken.

Heet water

Een tapwatertemperatuur van meer dan 60°C op het tappunt dient voorkomen te worden. Om dit te bereiken moet een thermostatisch mengventiel geplaatst worden, zoals in H8.4 omschreven.

Warme leidingen

De temperatuur van de collectorleidingen kan op zonnige dagen oplopen tot ruim boven de 60°C. De tapwaterleidingen (tot en met het thermostatisch mengventiel) kunnen heet worden.

Naverwarming tapwater

De naverwarmer moet altijd ingesteld zijn op een minimale tapwatertemperatuur van 60°C. Wijzig deze instelling niet!

Lees ook de gebruiksaanwijzing van de naverwarmer aandachtig door.

Raadpleeg de gebruiker of deze nog opmerkingen heeft over de werking van het toestel.

10.1 Naverwarmer afstellen op de AQUASOL 4 IT

Instelling van de warmwatertemperatuur.

Als de watertemperatuur in de zonneboiler beneden de 60°C is zal de regeling altijd de naverwarmer ingeschakeld laten. Pas boven de 60°C boilertemperatuur wordt de naverwarmer uitgeschakeld.

Het tapwatersetpoint van de naverwarmer moet zo zijn ingesteld dat de uitstromende watertemperatuur minimaal 60°C bedraagt. Raadpleeg hiervoor de handleiding van de naverwarmer.

11. FUNCTIECODES, STORINGEN EN SERVICE ONDERDELEN.

De zonneboiler wordt door ingebouwde elektronica volledig aangestuurd en gecontroleerd. De boiler zal op het display een knipperende functiecode weergeven als de normale werking is onderbroken.

11.1 Storingslijst met mogelijke oorzaken en oplossingen

Blokkerende storingen: (codes 71, 72 en 80)

Het toestel is geblokkeerd. Als de oorzaak van de blokkade is weg genomen zal het toestel automatisch weer in bedrijf komen.

• Temperatuur van de collector is onder de -40 °C of boven de 250°C;
• Controleer de collectorsensor op juiste werking (zie tabel 11.1);
• Sensor kabel is onderbroken of kortgesloten;
• Sensor is defect;

Storing temperatuursensor bovenzijde zonneboiler

• Temperatuur van de zonneboiler is onder de 0 °C of boven de 100°C;
• Controleer de bovenste boilersensor op juiste werking (zie tabel 11.1);
• Sensor kabel is onderbroken of kortgesloten;
• Sensor is defect;

Storing temperatuursensor onderzijde zonneboiler

• Temperatuur van de zonneboiler is onder de 0 °C of boven de 100°C;
• Controleer de onderste boilersensor op juiste werking (zie tabel 11.1);
• Sensor kabel is onderbroken of kortgesloten;
• Sensor is defect;

Communicatie onderbreking: (codes 82, 83 en 84)

Deze meldingen treden alleen op als er communicatie met een OpenTherm thermostaat en/of OpenTherm ketel is geweest. Melding wordt opgeheven zodra de communicatie is hersteld.

Geen communicatie met OpenTherm ketel

Controleer de aansluitingen, en de bedrading tussen DT4 en de naverwarmer op onderbrekingen.

- Controleer de werking van de naverwarmer.

Geen communicatie OpenTherm Thermostaat

Controleer de aansluitingen, en de bedrading tussen DT4 en de thermostaat op onderbrekingen.

- Controleer de werking van de thermostaat.

Geen communicatie OpenTherm ketel en thermostaat

• Controleer de aansluitingen, en de bedrading tussen DT4, de naverwarmer en de thermostaat op onderbrekingen.
• Controleer de werking van de naverwarmer en de thermostaat.

Let op!

Gebruik voor het (na)vullen van het interne terugloopvat uitsluitend zonneboilervloeistof

Vergrendelende storingen: (codes 74 en 75)

Het toestel is vergrendeld. De oorzaak dient opgelost te worden. Hierna wordt het toestel gereset door bediening van de drukknop op de besturing.

Geen collectorcirculatie

• Controleer het hoogteverschil tussen collector-pomp en hoogste punt van de zonnecollector.
• Controleer de aansluiting en werking van de collectorpomp;
• Controleer vulniveau in het terugloopvat.
• Controleer de doorverbinding van connector 12 (zie fig 12.3);
• Controleer de onderste zonneboiler-sensor en de zonnecollector-sensor op juiste werking (zie tabel 11.1 en fig 12.3);
• Controleer de ingestelde applicatie (zie hiervoor Hoofdstuk 9.5);
• Controleer de collectorleidingen op verstopping, en afschot.
• Controleer de leidinglengte max. 10 meter voor de aanvoer en 10 meter voor de retour.

Collectortemperatuur te hoog

De collectortemperatuur is na 5 minuten hoger dan 130°C bij werkende collectorpomp;

• Controleer het hoogte verschil tussen collector-pomp en hoogste punt van de zonnecollector;
• Controleer de aansluiting en werking van de collector pomp;
  • Controleer vulniveau in het terugloopvat.
• Controleer de doorverbinding van connector 12 (zie fig 12.3);
• Controleer de onderste zonneboiler-sensor en de collector-sensor op juiste werking (zie tabel 11.1 en fig 12.3);
• Controleer de collectorleidingen op verstopping en afschot.

Display weergave: (code 77)

Dit is alleen maar een melding. Melding wordt opgeheven als de drukknop van de regeling wordt bediend

Inschakelvoorwaarde niet bereikt

• De regeling is 30 dagen niet in bedrijf gekomen.
• Controleer de onderste zonneboiler-sensor en de collector-sensor op juiste werking (zie tabel 11.1 en fig 12.3);

°C Ohm				°C Ohm				°C Ohm
0	32	.150	35	6	530	70	1.750
5	26	.310	40	5	330	75	1.480
10	19	.860	45	4	370	80	1.260
15	15	.890	50	3	600	90	920
20	12	.490	55	2	990	95	790
25	10	.000	60	2	490	100	680
30	8	.060	65	2	.090

Tabel 11.1 Elektrische weerstand van de sensoren

11.2 Serviceonderdelen van de AQUASOL 4

Figuur 11.1 Overzicht van de serviceonderdelen van de zonneboiler van de AQUASOL 4 standaard

Nummer Artikel Art. nummer
1	Wandmontage frame (stoel, muurstrip en opsluitbeugel)......	1429115
8 Warm	tapwater naar naverwarmer
9	Koud tapwater inlaat ———— tapwater leidingset compleet ....	1434107
	Collector retour leiding
32	Collector pomp ......	1434101
42 Onderste boiler sensor ———— boiler sensoren met connector ...		1434075
155 Bovehste boiler sensor
68*)	Elektra kast compleet (exclusief besturingsprint nummer 101)......	1434450
101	Besturingsprint ......	1434300
151	Vul en aftapdeel collector ......	1452016
	Collector aanvoer leidingset compleet (inclusief restrictie)......	1434109
	Deksel ......	1434130
	Mantel (voordeel) ......	1434115
	Mantel (achterdeel) ......	1434120
	Onderbak ......	1434125
	Voedingskabel 230V......	1434150
*) Deze elektra kast is toegepast in AquaSol 4 IT toestellen vanaf serie nummer PHST-GC0046453

12.1 Werking van het toestel

Nummer	Artikel
8	warm tapwater naar naverwarmer
9	koudtapwater inlaat
32	collectorpomp
34	collectorsensor
42	onderste boilersensor
101	besturingsprint
155	bovenste boilersensor
180	tapwatervat
195	terugloopvat

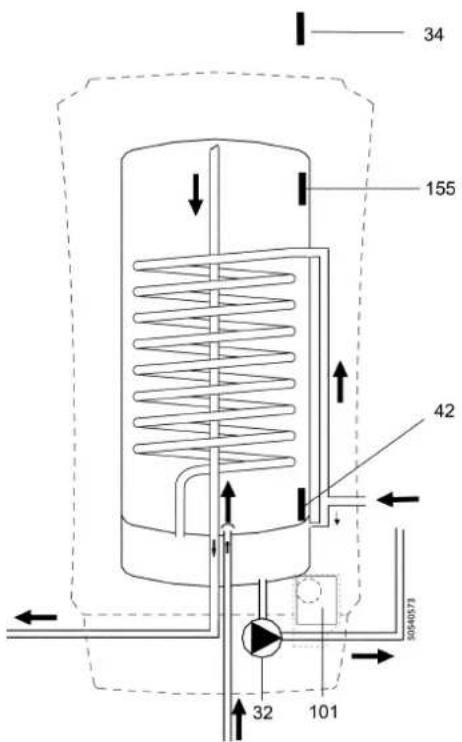

Figuur 12.1 Principe werking van de AquaSol 4 standaard

Aansturing

Als de regeling constateert dat de collectortemperatuur (34) minimaal 10°C (dit is het inschakelverschil) hoger is dan de boilervattemperatuur (42), en de boilervattemperatuur (155) minder is dan 65°C, zal de collectorpomp (32) inschakelen. De pomp zal eerst 400 seconden op maximaal toerental draaien, waarna de pomp overgaat op laag toerental. Het laagstandstoerental ligt tussen de 20% en de 40% van het maximaal vermogen en is afhankelijk van het temperatuurverschil tussen de collectortemperatuur (34) en de boilervattemperatuur (42).

De collectorpomp (32) schakelt uit als de collector-temperatuur (34) lager is dan de boilervattemperatuur (42) + 3,5°C, of als de boilervattemperatuur (42) boven de 80°C.

Het werken van de collectorpomp (32) wordt weergegeven door een knipperende punt op de rechter digit in het display (figuur 12.1), zie blz. 6.

Temperatuurweergave

Op het display (figuur 12.1) wordt 4 seconden lang de bedrijfsstatus weergegeven, gevolgd door 8 seconden de temperatuur van de bovenste sensor (155). Hierna volgt weer 4 sec. de bedrijfsstatus, enz.

Tapwaterstroom

Vers tapwater stroomt bij (9) het tapwatervat (180) binnen, en verlaat het tapwatervat weer bij (8), naar de naverwarmer. De instroming van vers tapwater bij (9) is horizontaal, waardoor opmenging met de warme kop van het tapwatervat tot een minimum beperkt blijft.

Zonneboilervloeistof stroom

Als de collectorpomp (32) wordt aangestuurd, wordt de zonneboilervloeistof door de collectorpomp (32) uit het terugloopvat (195) gezogen en via de collectorretourleiding naar de zonnecollector getransporteerd. De zonnecollector zet het ingevangen zonlicht om in bruikbare warmte en warmt hiermee het door de zonneboilervloeistof. De opgewarmde zonneboilervloeistof komt via de collectoraanvoerleiding terug in de warmte wisselaar in het tapwatervat (180). De warmte wordt hier overgedragen aan het tapwater. Bij het verlaten van de warmte-wisselaar stroomt de zonneboilervloeistof terug in het terugloopvat (195).

Vorstbeveiliging

Als de collectortemperatuur (34) 3°C of minder is wordt het inschakelverschil met 15K (van ca.10K naar ca.25K) verhoogd. Zodra de collectortemperatuur boven de 3°C stijgt wordt het verhoogde inschakelverschil nog 24 uur aangehouden.

12.2 Elektrisch aansluitschema

Onderdelen
32 Collectorpomp 139 OpenTherm thermostaat34 Collectorsensor 155 Bovenste boiler sensor42 onderste boiler sensor 203 Voeding 230V / 50 Hz101 Besturing (DT4)
Aansluitingen op de DT4 standaard print
op DT4	Functie	Opmerking
L-N-PE	Voeding (net)	230 V / 50 Hz
1	Drukknop	t.b.v. bedieningen
2 - 3	Collector sensor
4 - 5	Kamerthermostaat	OpenTherm ingang
6 - 7	Naverwarmer	OpenTherm uitgang
8 - 9	Collectorpomp
10 - 11	NVT	geen connector
12	Doorverbinding
13	NVT	voor gebruikt bij AquaSol 4 ET
14	NVT	niet gebruikt
15	Connector voor boilersensoren	Sensoren 42 en 155 in 1 connector
19	Connector voor optiprint	Optionele print voor schakeling van brandervoorwaarde-thermostaat

Figuur 12.2 Elektrische onderdelen AquaSol 4 standaard

Figuur 12.3 Elektrische aansluiting van de DT4 standaard besturingselektronica.

12.3 Technische gegevens van de AquaSol 4 IT

Specificatie	Eenheid	Zonneboiler
CapaciteitZonverwarmde inhoud	I	88
ElektrischVoedingOpgenomen vermogenIP-klasseSensoren	V/HzW (min/max)NTC	230/504 / 1004210 kOhm
Constructieve informatieLeeg gewichtGevuld gewichtInhoud tapwaterMaximale tapwaterdrukZonneboilervloeistof volume in terugloopvatMaximale druk in collector circuit (met overstort beveiligd)HoogteBreedteDiepteTapwater leidingen (koud en warm)Collector retour (van pomp naar collector)Collector aanvoer (van collector naar boiler)	KgKgIbarIbarmmmmmmmmmm	Ca. 21,5Ca. 112,57889,631078541525 (incl. muurstrip)ø15ø15ø12
MateriaalAansluitingen (leidingen)BoilervatMantel en isolatieIsolatiedikteDekselOnderbak	mm	KoperRVS 1.4521CFK vrij EPP schuim>50ABS high polishCFK vrij EPP schuim

Zonneboilersysteem	Collector oppervlak (m2)	Opbrengst (GJ)	Zonnefractie (%)
AquaSol 4 LB-90-IT-1	2,3	3,8	45
AquaSol 4 LB-90-IT-2	4,6	4,4	52

BIJLAGE I: Plaatsingsvoorschrift Liggende Collector(en)

Ferroli

Plaatsingsvoorschrift liggende collector

Bij artikelnummers.: 1411022 - 1464022 - 1464025 - 1464030

Onderdelen

② DIP (uitvoering LS)

⑤ Wakaflex slabbe (LL) ⑥ Wakaflex slabbe (LR)

2 collectoren:

③ DIP (uitvoering LL)

⑤ Wakaflex slabbe (LL)

④ DIP (uitvoering LR)

⑦ Wakaflex slabbe (LM) ⑥ Wakaflex slabbe (LR)

Uitvoeringen

Uitvoeringen		1 collector	2 collectoren
Nr. Onderdeel Art.nr.		type LS	type LL	type LR
1 Zonnecollector (COL) 1411022		1x	1x	1x
2 DIP uitvoering (LS) Antraciet 1464022		1x	--	--
3 DIP uitvoering (SL) Antraciet 1464025		--	1x	--
4 DIP uitvoering (LR) Antraciet 1464030		--	--	1x
5 Wakaflex slabbe (LL) ---		1x	1x	--
6 Wakaflex slabbe (LR) ---		1x	--	1x
7 Wakaflex slabbe (LM) ---		--	1x	1x
8 Afdekstrip L = 1300 mm ---		2x	1x	1x
Afdekstrip L = 1195 mm ---		--	1x	1x
9 Koppelstrip L = 1195 mm	---	--	1x	--
10 Foam kleefband vinger L = 1300 mm	---	4x	3x	3x
Montageset (11,12,13,14)	---	1x	1x	1x

Benodigd Gereedschap

2 personen

Maatlat

Bit houder 1/4"

Potlood

Steek/ringsleutel - 13

Gatenzaag min. ∅80x150

Waterpas

Montage-instructie voor 1 of 2 liggende collectoren

De minimale hellingshoek dient <20° te zijn!

STAP 1: Verwijder de dakpannen

(uitgangspunt dakpanbreedte = 30 cm)

Aantal te verwijderen pannen:

Uitvoering	breed hoog
1 collector	10	x	5
2 collectoren	18	x	5

STAP 2: Monteer de Wakaflex slabbe, waterpas en centraal in het midden van de vrijgemaakte ruimte tussen de pannen, op de tengels van het dakbeschot. Zaag het leidingdoorvoergat in het dakbeschot.

Maat X = links en rechts gelijk.

Bevestig eerst de rechter (LR) Wakaflex slabbe waterpas (!) en 150 mm boven de panlat van de eerste dakpan rij.

Monteer vervolgens de linker (LL) Wakaflex slabbe waterpas (!) en overlap links over rechts.

Monteer de linker Wakaflex slabbe steeds op de rechter slabbe!

2 collectoren (type LL + LR):

Maat X = links en rechts gelijk.

Bevestig eerst de rechter (LR) Wakaflex slabbe waterpas (!) en 150 mm boven de panlat van de eerste dakpan rij.

Monteer vervolgens de twee (LM) en linker (LL) Wakaflex slabbe waterpas (!) en overlap steeds links over rechts.

Monteer de linker Wakaflex slabbe steeds op de rechter slabbe!

STAP 3A: Monteer de dekintegratieplaat (DIP) in het midden van de Wakaflex slabbe(n).

Elk leidinggat in de DIP moet in lijn liggen met het doorvoergat in het dakbeschot!

1. De nokken aan de onderzijde van de DIP moeten rusten op de houtlat van de Wakaflex slabbe (zie detail B).
2. Schroef m.b.v. (13) de DIP(en) vast op de kruisende panlatten (of andere voldoende stevige fixatiepunten).

Onder een aantal DIP-verhogingen zijn verstevigingsprofielen aangebracht. Schroef enkel op deze verhogingen!

1. Monteer afdekstrip 8 strak tegen de kopse kant van DIP m.b.v. schroef 14.

STAP 3B: Bij montage van een tweede DIP:

Bij montage van 2 collectoren moeten de dakintergratieplaten overlappend worden gemonteerd. Plaats de 2*nok van de LR-DIP over de nok van de LL-DIP. Monteer koppelstrippen ⑨ m.b.v. schroef ⑭ op elke kruisende panlat.

1. Verwijder aan de achterzijde van het Wakaflex de twee banen schutfolie!
2. Breng het Wakaflex goed op de pannen aan, zodat geen wind of water kan intreden.

STAP 4: Plak foam fingers ⑩ op de bovenrand van elke (LS, LL en LR) DIP en tussen de buitenste nokken van de DIP, zoals hieronder weergegeven:

STAP 5: Bevestig de zonnecollector aan de beugels op de dakintegratieplaat met bout ⑪ en sluitring ⑫.

STAP 6: Plaats de dakpannen terug.

Om de rechter rij netjes en stabiel terug te leggen, adviseert Ferroli Nederland de linkemok van deze rij dakpannen te verwijderen.

Indien de rechter rij dakpannen dan nog niet stabiel ligt, is het raadzaam om deze rij te voorzien van een boorgat ter hoogte van de panlat waar deze aanhangt.

Borg de rij pannen op de panlat.

STAP 7: Controleer de loop van de Wakaflex slabbe(n).

Ferroli

Plaatsingsvoorschrift staande collector

Bij artikelnummers.: 1411020 - 1464020 - 1464005 - 1464015 - 1464010

Onderdelen

Benodigd Gereedschap

2 personen

Maatlat

Potlood

Gatenzaag min. ∅80x150

Bit houder 1/4"

Steek/ringsleutel - 13

Waterpas

Montage-instructie voor 1 t/m 4 staande collectoren

De minimale hellingshoek dient <20° te zijn!

STAP 1: Verwijder de dakpannen

(uitgangspunt dakpanbreedte = 30 cm)

Aantal te verwijderen pannen:

Uitvoering	breed hoog
1 collector	6	x	8
2 collectoren	10	x	8
3 collectoren	14	x	8
4 collectoren	18	x	8

STAP 2: Monteer de Wakaflex slabbe, waterpas en centraal in het midden van de vrijgemaakte ruimte tussen de pannen, op de tengels van het dakbeschot. Zaag het leidingdoorvoergat in het dakbeschot.

Maat X = links en rechts gelijk.

Bij toepassing van 2 of meerdere collectoren: bevestig eerst de rechter (SR) Wakaflex slabbe waterpas (!) en 150 mm boven de panlat van de eerste dakpan rij.

Monteer vervolgens de (SM) en/of linker (LL) Wakaflex slabben waterpas (!) en overlap steeds links over rechts

Monteer de linker Wakaflex slabbe steeds op de rechter slabbe!

1 collector:

2 collectoren:

3 collectoren:

STAP 3A: Monteer de dakintegratieplaat (DIP) in het midden van de Wakaflex slabbe(n).

Elk leidinggat in de DIP moet in lijn liggen met het doorvoergat in het dakbeschot!

1. De nokken aan de onderzijde van de DIP moeten rusten op de houtlat van de Wakaflex slabbe (zie detail B).
2. Schroef m.b.v. (13) de DIP(en) vast op de kruisende panlatten (of andere voldoende stevige fixatiepunten).

Onder een aantal DIP-verhogingen zijn verstevigingsprofielen aangebracht. Schroef enkel op deze verhogingen!

1. Monteer afdekstrip ⑩ strak tegen de kopse kant van DIP.

STAP 3A: Bij montage van 2 of meer DIP's en collectoren:

Detail-A

Bij montage van 2 of meer collectoren moeten de dakintergratieplaten overlappend worden gemonteerd. Plaats de 2 ^e nok van de SR-DIP over de nok van de SL of SM-DIP. Monteer koppelstrippen ⑪ m.b.v. schroef ⑯ op elke kruisende panlat.

1. Verwijder aan de achterzijde van het Wakaflex de twee banen schutfolie!

2. Breng het Wakaflex goed op de pannen aan, zodat geen wind of water kan intreden.

STAP 4: Plak foam fingers 12 op de bovenrand van elke (SS, SL, SM en SR) DIP en tussen de nokken van de twee buiten DIP's, zoals hieronder weergegeven:

STAP 5: Inhaken collector.

A Haak de zonnecollector 1 links in de DIP.
B Kantel de collector op zijn plaats en leidt gelijktijdig de collectorleidingen en sensorkabel door de gaten C.

STAP 6: Bevestig de zonnecollector op de DIP met bout 13 en sluitring 14.

STAP 7: Plaats de dakpannen terug.

Om de rechter rij netjes en stabiel terug te leggen, adviseert Ferroli Nederland de linkernok van deze rij dakpannen te verwijderen.

Indien de rechter rij dakpannen dan nog niet stabiel ligt, is het raadzaam om deze rij te voorzien van een boorgat ter hoogte van de panlat waar deze aanhangt.

Borg de rij pannen op de panlat.

STAP 8: Controleer de loop van de Wakaflex slabbe(n).

Montage instructie Ballastframe

Bijart.nr. 1471022

Inhoud ballastframe set

H	I	J
Zeska ntbout M8x20mm Aa nta l: 12 (st)	Onderlegring M8 Aanta l: 16 (st)	Tandveering M8 Aa nta l: 12 (st)
K	L	M
Zeska ntmoer M8 Aa nta l: 12 (st)	Zeska ntbout M6x35mm Aanta l: 8 (st)	Onderlegring M6 Aa nta l: 8 (st)
N	O	P
Tandveering M6 Aa nta l: 8 (st)	Zeska ntmoer M6 Aanta l: 8 (st)	Zeska ntbout M8x25mm Aa nta l: 6 (st)
	Q	R
	Onderlegring M8 (groot) Aanta l: 6 (st)	Montage instructie Aa nta l: 1 (st)

Inleiding

Bij een ballastframe wordt het frame los op een platdak geplaatst, waarna er in het frame ballast wordt gelegd. Deze ballastgewichten bestaan uit standaard betontegels van 30 x 30cm. In figuur 3 worden de gewichten van deze tegels weergegeven.

Bij hetplaatsen van het frame dient er rekening gehouden te worden met de windbelasting op de collector. Hiervoor is ereen indeling van Nederland in windstrelen gemaakt. (Tabel 1)

Het ballastgewicht kan aan de hand van tabel 2 bepaald worden.

Aandachtspunten:

Om een zo hoog mogelijk rendement uit de collector te halen dient de collector zoveel mogelijk op het zuiden georiënteerd te worden;

• Vermijd objecten die schaduwval op de collector kunnen veroorzaken;
• Plaats de collector zo dicht mogelijk bij de dakdoor voeren de Drainback unit (DBU);
• Het maximale hoogteverschil tussen collector pomp en de bovenzijde collector van de collector is 4meter;
• De minimale afstand tussende collectorpomp en de onderzijde van de collector is 0,5meter;
• Bij deze opstellingsmogelijkheid dient u de flexibele leidingen van de collector te verwijderen en de collector middels steunbussen "geheel star" aan te sluiten op de zonneboiler.

- De aanvoer en retour van de collector moeten onder een afschot van minimaal 2 cm/meter gemonteerd worden;

- De aanvoer en retour leidingen dienen geïsoleerd te worden met een geschikt isolatie materiaal (Ferroli Nederland adviseert hiervoor Vidoflex of een gelijkwaardig materiaal);

- De collector moet altijd waterpas liggen. Het frame biedt hier stelmogelijkheden voor middels de slobgaten in staanders (D, E, F & G)

- Breng altijd eerst extra stroken dakbedekking aan op de plaats waar de ballastframes komen te staan;

- Plaatsop ieder van deze stroken 4 tegels, en plaats hierop de ballastframes;

- Gebruik betontegels (30 x 30cm) als ballast. (Deze zijn niet meegelevererd).

MI-064-0008

Montage instructie Ballastframe

Bijart.nr. 1471022

Tabel 1: Windstreek gebieden

Wind-streek	Gebied
I	De kop van Noord-Holland en de waddeneilanden.
II	Het overige deel van Noord-Holland, Zuid-Holland, Zeeland, Flevoland, Groningen en Friesland.
III	Drente, Overijssel, Gelderland, Utrecht, Noord-Brabant en Limburg.

Figuur 3: Gewichten van betontegels

300

300

Tabel 2: Ballastafhankelijk van windstreek en plaatsingshoogte

plaatsings hoogte m	Totaal ballast per collector
	Winds treek I			Winds treek II			Winds treek III
	Voor kg	Achter kg	Totaal kg	Voor kg	Achter kg	Totaal kg	Voor kg	Achter kg	Totaal kg
3	108	218	326	80	163	243	66	135	201
6	142	288	430	113	229	342	89	180	269
9	162	330	492	133	271	404	108	218	326
12	180	364	544	149	302	451	121	247	368
15	192	389	581	160	327	487	132	267	399
20	-	-	-	176	358	534	147	299	446
25	-	-	-	190	386	576	159	323	482
30	-	-	-	-	-	-	169	344	513
35	-	-	-	-	-	-	178	361	539

10/09

Blad 2 van 2

DRS 5011 02

BIJLAGE IV: Controle instructie zonneboilervloeistof

Zonneboilervloeistof
Tyfocor L (25% in water)
Datum:		20 juni 2007
Leverancier, artikelnummer:		Ferroli Nederland, Postbus 3364, 4800 DJ Breda:Artikelnr 1480195
Verschijningsvorm:		Heldere, bijna geurloze vloeistof
Merknaam:		Tyfocor L
Samenstelling:		1.2 Propaan-diol met niet toxische toevoegingen tbv stabilisatie en corrosie bescherming. CAS #57-55-6
Vloeistof controle
Interval ledere 2 jaar dient een monster genomen te worden ter bepaling van de kwaliteit van de zonneboiler vloeistof. Controle kan bestaat uit een 2 jaarlijkse of een 4 jaarlijkse controle.
2 jaarlijkse controle Controleer de PH van de vloeistof
4 jaarlijkse controle	Controleer de PH en de vorstbescherming van de vloeistof
	MethodeControle
PH controle	PH-Indicator papier:Meting wordt gedaan door een druppeltje vloeistof op een daarvoor bestemd PH-indicator papier te doen. Het indicator papier zal verkleuren en een PH indicatie geven. Het gebruikte indicator papier dient gevoellig te zijn tussen PH 5 en 8 in stappen van maximaal 0,3.
	PH-meter:Met een PH-meter wordt de meetsonder ondergedompeld in de zonneboiler vloeistof. Op het instrument is direct de PH waarde uit te lezen. De meter moet een minimale gevoeligheid hebben van 0,3
Controlevorstbescherming	Refractor-meter:Met een refractometer wordt de brekingsindex van een vloeistof gemeten.Hiervoor volstaan enkele druppels vloeistof. Uitlezing van de meter is in brekingsindex, of direct de vriespuntsdaling (schaal voor Propaan-diol of Propyleen Glycol) afhankelijk van de gebruikte meter uitvoering
	Soortelijke massa:Met een SG-weger wordt de soortelijke massa van de vloeistof gemeten.
	Normaal	Minimaal	Maximaal	Actie
PH	7,5 TOT 8,5	7	--	1) Tap de vloeistof af.2) Spoel systeem grondig met schoon leiding water.3) Vul systeem opnieuw met zonneboiler vloeistof
vriespunt	<= -10°C	--	-10°C
brekingsindex	=> 1,3627	1,3627	--
soortelijke massa	=> 1,023	1,023	--

DRS5008/0310/09 Wijzi

BIJLAGE V: Werkplaats Instructie Kaart zonneboilervloeistof

Zonneboilervloeistof
Tyfocor L (Zuivere stof)
Datum:	20 juni 2007
Leverancier, artikelnummer:	Ferroli Nederland, Postbus 3364, 4800 DJ Breda:Artikelnr 1480192
Verschijningsvorm:	Heldere, bijna geurloze vloeistof
Merknaam:	Tyfocor L
Samenstelling:	1.2 Propaan-diol met niet toxische toevoegingen tbv stabilisatie encorrosie bescherming. CAS #57-55-6
Toxicologie:	Bedrijfshygiënische grenswaarden voor blootstelling niet beschikbaarMiddel reageert met sterke oxidatiemiddelen met kans op brand
RISICO	PREVENTIE	EHBO / BHV
Brand: Dit product heeft een vlampunt >100°C, en eenzelfontbrandingstemperatuur van >200°C.	Verwijderd houden van open vuuren ontstekingsbronnen.	Beschermen tegen inademing van dampen en nevels. Blussen met water spray, alcohol bestendig schuim, poeder blussers of kool dioxide (CO2).
Inademing: Geen onmiddellijke gevaren.	Goed geventileerde werkplek met afzuiging.	Rust en frisse lucht.
Huid: Geen onmiddellijke gevaren.	Beschermende handschoenen (EN 374).Aanbevolen worden Nitril Rubberhandschoenen met een beschermingsindex 6.	Verwijder doordrenkte kledij. Goed wassen met veel water en zeep.
Ogen: Roodheid, pijn..	Veiligheidsbril met zij schermen. Geopende ogen eerst gedurendeten minste 15 minuten spoelen met veel water (indien mogelijkcontactlenzen wegnemen), dannaar de oogarts brengen.
Inslikken: Geen onmiddellijke gevaren.	Niet eten, drinken of roken tijdens het werk.	Eerst de mond goed spoelen met water, dan (veel) water drinken.
	Strikte persoonlijk hygiène in acht nemen.
		R:S:
OPSLAG PERSOONLIJK MILIEU
Product is hygroscopisch.Containers moeten goed gesloten en op een droge plaats opgeslagen worden. Opslag in gegalvaniseerde containers wordt afgeraden. Zorg in de opslagruimte voor voldoende beluchting langs de vloer.		Product mag niet op oppervlakte-water geloosd worden. Product kan goed biologisch verwerkt worden.Raadpleeg hierover uw afvalwaterverwerker. Anders moet productaangeboden worden voor verwerkingbij een daartoe uitgerust bedrijf.
OVERIGE
Gegeven informatie geld voor het zuivere product. Toegepast in de AGPO Aquasol 4 systemen wordt een mengsel van 25% Tyfocor L in water. Dit mengsel is onder normale omstandigheden niet brandbaar en niet irriterend voor de luchtwegen. Oogcontact en inslikken dienen ter alle tijden vermeden te worden, doch levert geen onmiddellijke gevaar op.

Notities

GARANTIEVOORWAARDEN

Dit Ferroli produkt wordt door Ferroli Nederland aan de installateur gegarandeerd onder de onderstaande voorwaarden. De installateur garandeert dit produkt onder dezelfde volgende voorwaarden aan de gebruiker:

1 De garantietermijn is geldig vanaf de installatiedatum en na ontvangst door Ferroli Nederland (binnen 30 dagen na de installatiedatum) van de volledig ingevulde en ondertekende garantiekaart (ondertekening door installateur en eigenaar) of d.m.v. een volledig ingevuld garantiebewijs op internet: zie www.ferroli.nl bij "garantiebwijs".
2 De garantietermijn voor het tapwatervat van de Ferroli AquaSol 4 IT zonneboiler bedraagt 5 jaar. De garantietermijn voor de Ferroli zonnecollectoren, met uitzondering van ruitbreuk, bedraagt 6 jaar. De garantietermijn op onderdelen bedraagt 2 jaar.
3 Het toestel dient te zijn geïnstalleerd door een erkend installateur volgens de geldende algemene en plaatselijke voorschriften en met inachtneming van de door Ferroli Nederland verstrekte installatie- en inbedrijfsstellingsvoorschriften.
4 Het toestel moet geïnstalleerd blijven op de oorspronkelijke plaats.
5 De garantie vervalt indien:

• gebreken aan het toestel niet zo spoedig mogelijk nadat ze ontdekt werden of ontdekt hadden kunnen worden, schriftelijk aan de installateur worden gemeld;
• gebreken zijn veroorzaakt door fouten, onoordeelkundig gebruik of verzuim van de consument die de opdracht heeft gegeven of rechtsopvolger, danwel door van buiten komende oorzaken;
• gedurende de garantietermijn zonder schriftelijke toestemming van de installateur van het toestel aan een derde opdracht is verstrekt van welke aard dan ook om aan het toestel voorzieningen te treffen, danwel wanneer door de consument zelf zodanig voorzieningen zijn getroffen.
• gedurende de garantieperiode niet periodiek deskundig onderhoud wordt verricht aan apparatuur die onderhoud behoeft;

6 De consument dient een beroep op de in dit artikel omschreven garantieverplichtingen in de eerste aanleg schriftelijk te doen bij de installateur en wel binnen vijf werkdagen nadat de fout of het gebrek is geconstateerd of redelijkerwijs geconstateerd had kunnen worden.

7 Voorts gelden de bepalingen, opgenomen in artikel 14 van onze Algemene verkoop- en Betalingsvoorwaarden, zoals gedeponeerd bij de Kamer van Koophandel te Breda, onder nummer 219 d.d. 9-10-1992.

Voor de vervolgschade aan het Ferroli toestel, anders dan ter zake van een gebrek dat onder de boven omschreven garantie valt wordt door Ferroli Nederland niet ingestaan. Ferroli Nederland is jegens de gebruiker voorts niet aansprakelijk voor door de gebruiker geleden zuivere vermogensschade en/of bedrijfsschade van welke aard dan ook.

Garantieregistratie kan ook via internet! Ga naar www.ferroli.nl bij "garantiebewijs"

Garantiebewijs

Deze kopie kunt u in de handleiding laten zitten

Naam:

Adres:

Datum van ingebruikstelling:

Zonneboiler type: AQUASOL 4 IT

Serienummer zonneboiler: PHST -- (zie fig. 8.1)

Naverwarmer : □ MegaDens Type :

□ MegaLux Type : ____ Serienummer: ..... L .....

☐ Anders Merk: ____ Type : ____

Serienummer:....

Serienummers altijd vermelden. Belangrijk i.v.m. garantie!

Stempel en handtekening installateur

Garantiekaart

A.u.b. in envelop op sturen naar Ferroli Nederland (of de eventueel los bijgevoegde garantiekaart)

Ferroli Nederland

Antwoordnummer 238

4800 VB Breda

(Postzegel niet nodig)

Naam:

Adres:

Datum van ingebruikstelling:

Zonneboiler type: AQUASOL 4 IT

Serienummer zonneboiler: PHST -- (zie fig. 8.1)

Naverwarmer :

□ MegaDens Type: ____

□ MegaLux Type : ____

Serienummer:....L.....

□ Anders Merk: ____

Type : ____

Serienummer:....

Serienummers altijd vermelden. Belangrijk i.v.m. garantie!

Stempel en handtekening installateur
