Type product	Draadloze breedbandrouter
Model	DI-614+ QIG
Merk	D-Link
Draadloze standaard	802.11b (tot 11 Mbps)
Poorten	1 x WAN (Ethernet), 4 x LAN (Ethernet, Auto-MDI/MDIX)
Stroomvoorziening	5V gelijkstroomadapter (meegeleverd)
DHCP-server	Ja, standaard ingeschakeld
Beveiliging draadloos	WEP 64/128/256-bit (standaard uitgeschakeld)
Standaard SSID	default
Standaard kanaal	6
Fabrieksinstellingen herstellen	Resetknop op achterpaneel
Installatie	Via webbrowser (IE 6, Netscape 6.2.3 of hoger)
Ondersteunde internetverbindingen	Dynamisch IP, statisch IP, PPPoE (DSL/kabel)
Afmetingen (ongeveer)	200 x 150 x 30 mm
Gewicht (ongeveer)	0,5 kg
Antennes	2 externe antennes
LED-indicatoren	Power, WAN, LAN 1-4
Onderdelen in doos	Router, 5V adapter, cd-rom (handleiding), garantieformulier
Geschikt voor	Thuis- en klein zakelijk gebruik

Veelgestelde vragen - DI-614+ QIG D-LINK

Hoe stel ik de DI-614+ router voor het eerst in?

Volg de stappen in de beknopte installatiehandleiding: sluit de voedingsadapter aan, schakel het modem uit, sluit het modem aan op de WAN-poort, sluit een computer aan op LAN-poort 1, start de computer opnieuw op en open een webbrowser. De Setup Wizard verschijnt; volg de instructies om uw internetverbinding te configureren.

Wat moet ik doen als ik het wachtwoord van de router ben vergeten?

U kunt de router terugzetten naar de fabrieksinstellingen door de resetknop op het achterpaneel minstens 5 seconden ingedrukt te houden. Het standaardwachtwoord is leeg (geen wachtwoord). Na reset kunt u opnieuw configureren.

Hoe kan ik het MAC-adres klonen voor een kabelinternetverbinding?

In de Setup Wizard, wanneer u 'Dynamic IP Address' selecteert, ziet u de optie 'Clone MAC Address'. Klik hierop om het MAC-adres van uw computer automatisch te kopiëren. U kunt het ook handmatig invoeren.

Welke beveiliging kan ik instellen voor mijn draadloze netwerk?

De DI-614+ ondersteunt WEP-encryptie met 64, 128 of 256 bits. Standaard is encryptie uitgeschakeld. U kunt dit inschakelen via het tabblad Draadloos in de webinterface.

Hoe sluit ik extra computers aan op de DI-614+?

Gebruik Ethernet-kabels (UTP CAT5) om extra computers aan te sluiten op de vrije LAN-poorten (1-4) aan de achterzijde van de router. De poorten ondersteunen zowel straight-through als crossover kabels.

Wat is de standaard SSID van de DI-614+?

De standaard SSID is 'default' en het standaardkanaal is 6. U kunt deze aanpassen in de draadloze instellingen.

Mijn internetverbinding werkt niet na installatie. Wat nu?

Controleer of alle kabels goed zijn aangesloten (modem aan WAN, computer aan LAN). Zorg dat het modem en de router aan staan. Start uw computer opnieuw op. Controleer of uw netwerkadapter is ingesteld op DHCP. Als het een PPPoE-verbinding betreft, voer de juiste gebruikersnaam en wachtwoord in.

Hoe configureer ik een computer om automatisch een IP-adres te krijgen?

In Windows XP: ga naar Start > rechterklik op 'Mijn netwerklocaties' > Eigenschappen > dubbelklik op de netwerkverbinding > selecteer 'Internet Protocol (TCP/IP)' > kies 'Automatisch een IP-adres verkrijgen'. In macOS: ga naar Systeemvoorkeuren > Netwerk > Ingebouwd Ethernet > Configureer 'Via DHCP'.

Kan ik de DI-614+ ook in een bestaand draadloos netwerk integreren?

Ja, u kunt de SSID en het kanaal aanpassen aan het bestaande netwerk. Zorg dat dezelfde instellingen worden gebruikt voor een naadloze integratie.

Wat moet ik doen als een van de onderdelen ontbreekt in de doos?

Neem contact op met uw leverancier. De verpakking bevat normaal de router, een 5V gelijkstroomadapter, een cd-rom (met handleiding) en een garantieformulier. Gebruik alleen de meegeleverde voedingsadapter om schade te voorkomen.

GEBRUIKSAANWIJZING DI-614+ QIG D-LINK

Dit product kunt u configureren met elke recente webbrowser, bijvoorbeeld Internet Explorer 6 of Netscape Navigator 6.2.3.

1. Als u deze router hebt gekocht om een snelle internetverbinding te delen met andere computers, moet u beschikken over een kabel- of DSL-modem met Ethernet-aansluiting en een werkende account van een internetprovider.
2. U kunt de DI-614+ draadloze router het beste configureren vanaf de computer waarop het modem is aangesloten. De DI-614+ fungeert als DHCP-server en zorgt voor de toewijzing van de noodzakelijke informatie over IP-adressen binnen het netwerk. In de bijlage aan het einde van deze beknopte installatiehandleiding of in de handleiding op de cd-rom kunt u lezen hoe u netwerkadapters instelt om automatisch een IP-adres te verkrijgen.

Controleer de inhoud van de verpakking

Cd-rom (met de handleiding en een garantieformulier)

5V gelijkstroomadapter

Neem contact op met de leverancier, als een van de onderstaande items ontbreekt.

Als u een voeding met een andere nominale spanning gebruikt, heeft dit beschadiging van het product tot gevolg en vervalt de garantie.

Sluit de DI-614+ draadloze router aan op het netwerk

A. Sluit eerst het ene uiteinde van de kabel van de voedingsadapter aan op de aansluiting op de achterzijde van de DI-614+ en steek het andere uiteinde van het snoer in een wandcontactdoos of stekkerdoos. Het Power LED (aan/uit-lampje) gaat branden om aan te geven dat het apparaat werkt.
B. 1. Zet het kabel- of DSL-modem uit. Sommige apparaten hebben geen aan/uit-knop, wat betekent dat u het netsnoer moet loskoppelen. Zet de DI-614+ aan (terwijl het kabel- of DSL-modem uitgeschakeld is).
2. Kabel-/DSL-modem (uit) - DI-614+ (aan)

Sluit een Ethernet-kabel aan op de Ethernet-poort op het kabel-/DSL-modem. Als de Ethernet-kabel goed is aangesloten, schakelt u de stroomtoevoer van het kabel-/DSL-modem in door het apparaat aan te zetten of het netsnoer aan te sluiten.

1. Kabel-/DSL-modem (aan) - DI-614+ (aan)

Steek het andere uiteinde van de Ethernet-kabel in de WAN-poort op de achterzijde van de DI-614+. Het WAN LED (WAN-lampje) gaat branden om aan te geven dat de aansluiting functioneert. Als het WAN-lampje niet gaat branden, ga dan terug naar stap B1 en herhaal de instructies.

C. Steek een Ethernet-kabel in LAN-poort 1 op de achterzijde van de DI-614+ en sluit het andere uiteinde aan op een vrije Ethernet-poort van de netwerkadapter van de computer die u gebruikt om de DI-614+ te configureren. Het LED-lampje voor LAN-poort 1 gaat branden om aan te geven dat de aansluiting functioneert. (Opmerking: De LAN-poorten op de DI-614+ zijn van het type Auto-MDI/MDIX. Dit betekent dat u een Ethernet-kabel van het type straight-through (recht) of crossover (gekruist) kunt gebruiken voor de LAN-poorten.)
D. Computers met een draadloze 802.11b-adapter kunnen verbinding maken met de DI-614+. De DWL-650+ AirPlus draadloze Cardbus-adapter en de DWL-520+ AirPlus draadloze PCI-adapter kunnen zonder aanpassingen met de standaardinstellingen worden verbonden met de router.

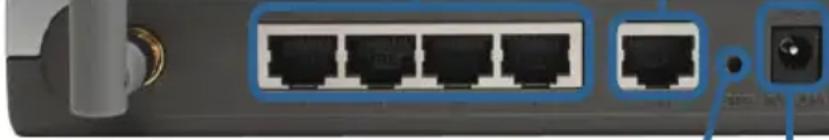

D. Antennas

Deze worden gebruikt om draadloos verbinding te maken met 802.11b-adapters.

C. LAN-poorten

Dit zijn de aansluitingen voor Ethernet-kabels met computers met een Ethernet-kaart.

B. WAN-poort

Hier kunt u de Ethernet-kabel van het kabel-of DSL-modem op aansluiten.

Druk op deze knop om de fabrieksinstellingen van de router te herstellen.

A. Aansluiting voor adapter.

Start de computer opnieuw op

Sluit extra computers aan op de DI-614+

Met behulp van extra Ethernet-kabels (CAT5 UTP) kunt u andere computers met een Ether poort aansluiten op de overige Ethernet LAN-poorten aan de achterzijde van de DI-614+.

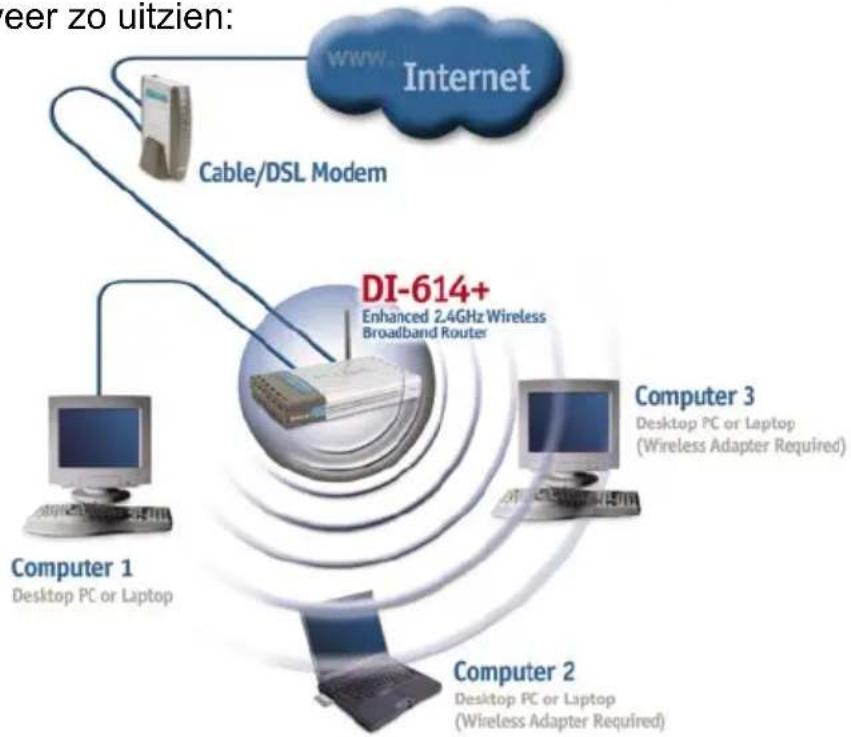

Wanneer u de stappen in deze beknopte installatiehandleiding hebt uitgevoerd, moet het netwerk er ongeveer zo uitzien:

De Setup Wizard

Er verschijnt een aanmeldingsscherm.

Als u bent aangemeld, verschijnt het scherm Home.

Klik op Run Wizard (Wizard uitvoeren).

De Setup Wizard (vervolg)

De volgende schermen worden weergegeven.

Klik op Next

Stel het nieuwe wachtwoord in. U hebt de mogelijkheid een wachtwoord in te stellen.

Kies uw tijdzone in de vervolgkeuzelijst.

Kies uw tijdzone fin de vervolgkeuzelijst.

Kies uw tijdzone in de vervolgkeuzelijst.

De Setup Wizard (vervolg)

De wizard probeert nu automatisch het type internetverbinding vast te stellen. Als u een dynamische of PPPoE-verbinding gebruikt, wordt de bijbehorende pagina weergegeven.

Anders wordt het volgende scherm weergegeven:

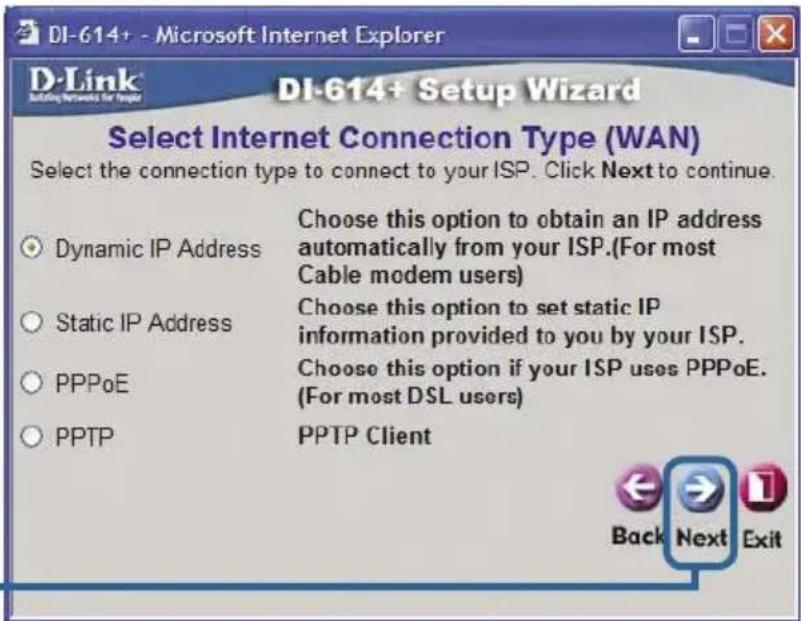

Selecteer uw internetverbinding.

U wordt gevraagd het type internetverbinding voor de router te selecteren.

Neem contact op met uw internetprovider als u niet zeker weet welke instelling u moet kiezen.

Klik op Next

Als u Dynamic IP Address hebt geselecteerd, wordt dit scherm weergegeven: (voornamelijk gebruikt voor internet via de kabel)

Klik op de knop Clone MAC Address om automatisch het MAC-adres van de netwerk-adapter in uw computer te kopieren. U kunt het MAC-adres ook zelf invoeren.

Ga verder met Draadloos netwerk instellen.

De Setup Wizard (vervolg)

Als de internetprovider met statische IP-adressen werkt, en deze optie is ingeschakeld, ziet u het volgende scherm:

Voer de IP-adresgegevens in die u hebt ontvangen van de internetprovider. U moet alle verplichte velden invullen.

Ga verder met Draadloos netwerk instellen.

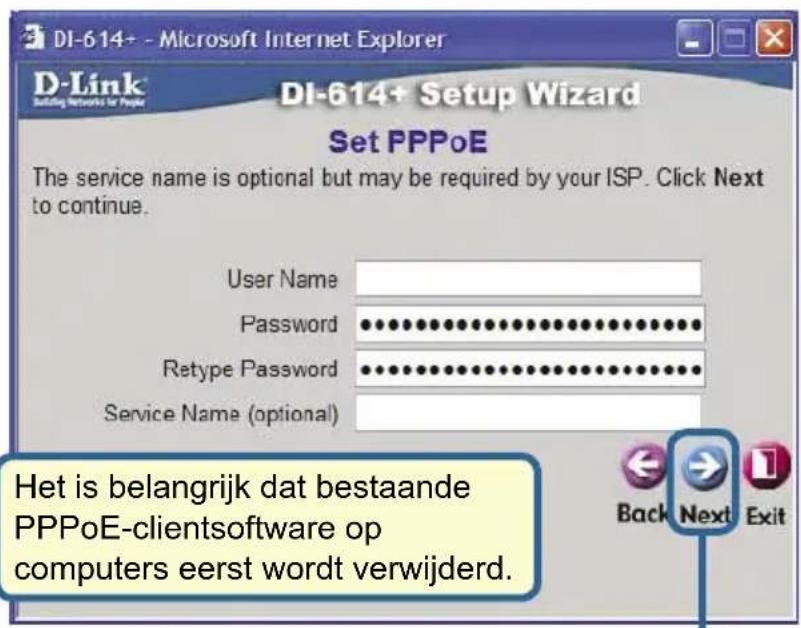

Als de internetprovider PPPoE ( (Point-to-Point Protocol over Ethernet) gebruikt, en deze optie is ingeschakeld, ziet u het volgende scherm: (voornamelijk gebruikt voor internet via DSL)

Voer de gebruikersnaam en het wachtwoord in die u van de provider hebt ontvangen.

Klik op Next

Ga verder met Draadloos netwerk instellen.

Draadloos netwerk instellen

Dit zijn de

standaardinstellingen voor draadloze communicatie met een 802.11b-netwerk:

SSID = default

(standaardwaarde)

Kanaal = 6

U kunt deze instellingen aanpassen aan een bestaand draadloos netwerk.

Als u encryptie wilt gebruiken voor het 802.11b-netwerk, kunt u dit op drie verschillende niveaus inschakelen op de DI-614+: 64-bits, 128-bits en 256-bits.

Encryptie is standaard uitgeschakeld. U kunt de encryptie-instellingen aanpassen voor een veiligere draadloze communicatie.

Het tabblad Home wordt opnieuw weergegeven.

Klik op Exit

Start e webbrowser (zoals Internet Explorer of Netscape Navigator) opnieuw en maak verbinding met uw favoriete website om de internetverbinding te testen.

Aanvullende instellingen en algemene informatie kunt u vinden op de tabbladen Advanced, Tools of Status in de webinterface of in de handleiding op de cd.

Als u wilt aansluiten op het netwerk, moet de netwerkadapter in uw computer op de juiste manier geconfigureerd zijn. Hier wordt uitgelegd hoe u de netwerkadapter moet configureren om automatisch een IP-adres te verkrijgen van de DI-614+ breedband-router.

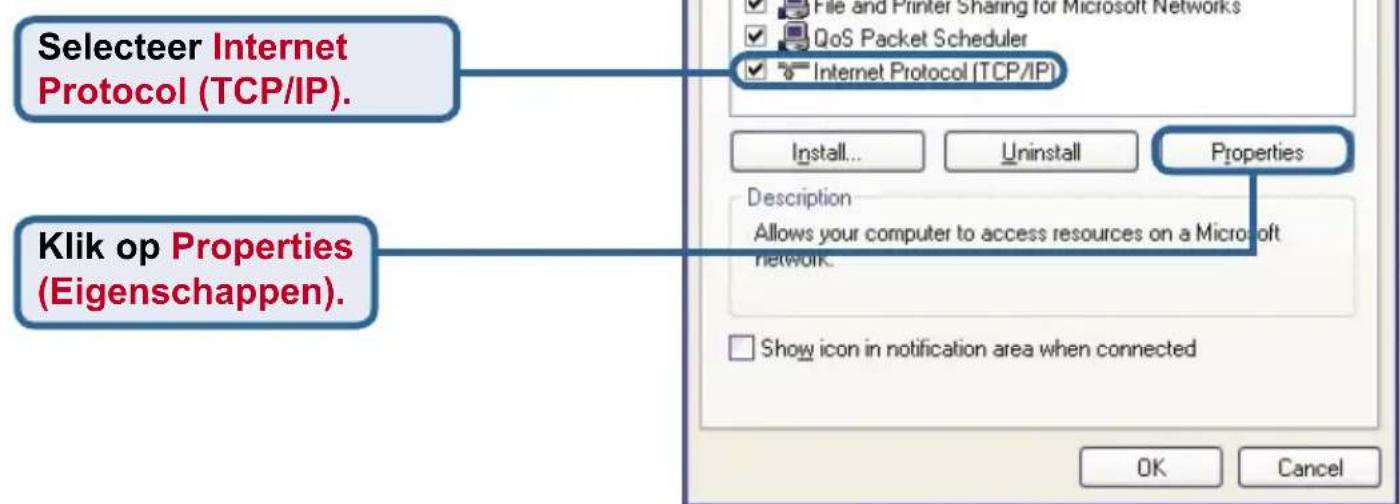

Microsoft Windows XP:

Ga naar Start > klik met de rechtermuisknop op My Network Places (Mijn netwerklocaties) > selecteer Properties (Eigenschappen) > dubbelklik op de netwerkverbinding van de Ethernet-adapter (bijvoorbeeld D-Link DFE-530TX+).

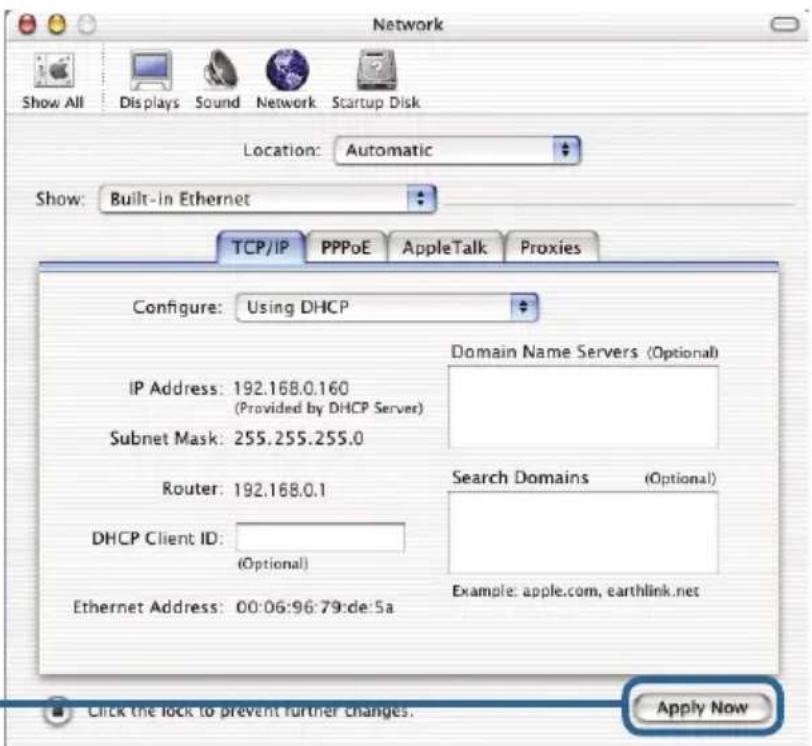

Open het Apple-menu en klik op Network (Netwerk) en selecteer System Preferences (Systeemvoorkeuren).

Selecteer Built in Ethernet (Ingebouwd Ethernet) in het menu Show (Toon).

Selecteer Using DHCP (Via DHCP) in het menu Configure (Configureer).

Klik op Apply now (Pas nu toe)

De gegevens van het IP-adres, het subnetmasker, het IP-adres van de router en het adres van de Ethernet-adapter worden ingevuld.
