IKD 966.1 - Afzuigkap Küppersbusch - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Küppersbusch
Model	IKD 966.1
Energievoorziening	230 V ~ 50 Hz
Aantal vermogenstanden	4 (licht, middel, krachtig, zeer krachtig)
Verlichting	2 halogeenlampen van 20 W elk
Timer (nalooptijd)	10 minuten
Vetfilter	Metalen vetfilters, reinigingsinterval ca. 30 werkuren
Koolfilter (recirculatie)	Ja, vervangen elke 6 maanden
Luchtafvoer	Naar buiten mogelijk, diameter 150 mm
Recirculatie	Mogelijk met koolfilters
Externe motor mogelijk	Ja (model IKDEM 966.1)
Minimale afstand tot kookplaat	650 mm
Bediening	Toetsenpaneel
Materiaal dampscherm	Glas
Materiaal behuizing	Roestvrij staal
Onderhoud bedieningspaneel	Zachte pluisvrije doek
Onderhoud glas	Vochtige doek met afwasmiddel of glasreiniger
Onderhoud roestvrij staal	Vochtige doek met afwasmiddel, daarna droogwrijven
Veiligheid	Niet flamberen, filters altijd geplaatst, stroom uitschakelen bij onderhoud
Type stekker	Normale stekker (230 V)
Garantie	Volgens garantiebepalingen van de vertegenwoordiging
Inhoud levering	Schouw, binnengestel, dekplaat, boormal, bevestigingsmateriaal, glazen dampscherm met motor en metalen vetfilter, recirculatie-omleiding

Veelgestelde vragen - IKD 966.1 Küppersbusch

Hoe schakel ik de verluchting in?

Druk op de toets naast de gewenste verluchtingsstand. Er zijn 4 standen: 0-1 (licht), 2 (middel), 3 (krachtig), 4 (zeer krachtig).

Wat betekent het knipperen van alle controlelampjes?

Na ongeveer 30 werkuren knipperen alle controlelampjes gelijktijdig om aan te geven dat de metalen vetfilters gereinigd moeten worden. Druk op een van de drie onderste toetsen om de indicatie uit te schakelen en de gebruiksduurteller te resetten.

Hoe vaak moet ik de vetfilters schoonmaken?

De metalen vetfilters moeten worden schoongemaakt zodra alle controlelampjes knipperen, wat na ongeveer 30 werkuren gebeurt. Ze kunnen in de vaatwasser of met de hand worden gereinigd.

Hoe vervang ik de koolfilters?

Bij recirculatie moeten de koolfilters maximaal elke 6 maanden worden vervangen. Verwijder de metalen vetfilters, neem de houders weg, vervang de oude koolfilters door nieuwe, en plaats de houders terug. Plaats daarna de metalen vetfilters terug.

Wat moet ik doen als de afzuigkap niet uitschakelt?

Als de afzuigkap niet uitschakelt, kan er een defect zijn aan een elektronisch onderdeel. Trek dan de stekker uit of schakel de zekering uit en neem contact op met de service.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, de afzuigkap mag alleen worden gebruikt met de metalen vetfilters ingezet. Zonder vetfilter bestaat er brandgevaar door vetophoping.

Wat is de minimale afstand tussen afzuigkap en kookplaat?

De minimale afstand tussen de afzuigkap en het kookvlak bedraagt 650 mm.

Hoe stel ik de timer in?

Druk na het inschakelen een tweede keer op de toets van de gewenste verluchtingsstand (stand 2 tot 4). Het controlelampje van de gekozen stand knippert om aan te geven dat de timer actief is. Na 10 minuten schakelt de afzuigkap automatisch uit.

Wat voor lampen gebruikt de afzuigkap?

De afzuigkap gebruikt twee halogeenlampen van 20 watt. Vervang ze alleen door lampen van hetzelfde type en raak ze niet met blote handen aan.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich achter de metalen vetfilters. Verwijder de filters om het typeplaatje zichtbaar te maken. Noteer het fabricagenummer en modelnummer voor eventuele servicevragen.

GEBRUIKSAANWIJZING IKD 966.1 Küppersbusch

Lees eerst zorgvuldig de informatie in dit boekje door vooraleer u uw afzuigkap in gebruik neemt. Hier vindt u belangrijke richtlijnen voor uw veiligheid, het gebruik, het schoonmaken en het onderhoud, zodat u lang plezier aan uw afzuigkap beleeft.

Indien een storing optreedt, kijk dan eerst na in het hoofdstuk „Als iets niet functioneert“. Kleinere storingen kunt u vaak zelf verhelpen en u spaart op die manier onnodige servicekosten.

Bewaar de gebruiksaanwijzing zorgvuldig en geef ze ter veiligheid en informatie aan een eventuele nieuwe eigenaar door.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hiervoor zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen. Om aanspraak te kunnen maken op eventuele garantie is het overleggen van de rekening in ieder geval vereist.

Inhoud

Veiligheidsinstructies 31

voor aansluiting en werking

voor het gebruik van de afzuigkap

voor het werken met kook- en verwarmingsapparaten met open vlam

Algemene opmerking. 31

Overzicht van het apparaat. 32

Het gebruik van de afzuigkap ..... 32

Voor het eerste gebruik

Verlichting inschakelen / uitschakelen

Verluchting inschakelen

De verluchtingsstand wijzigen

Verluchting uitschakelen

Nalooptijd inschakelen

Reinigingsinterval voor de vetfilter

Schoonmaak en onderhoud ..... 33

De metalen vetfilters schoonmaken

De koolfilters vervangen (bij recirculatie)

Een halogeenlamp vervangen

Als iets niet functioneert ..... 34

Typeplaatje

Montage 35

Inhoud van de levering

Afmetingen voor de montage

Vereisten aan de keuken

De bevestigingsgaten boren

Voorbereidingen voor recirculatie

Het binnengestel ophangen

De schouwmantel aanbrengen

Aansluiting van de externe motor (IKDEM 966.1)

Elektrische aansluiting

Montage van de luchtafvoer naar buiten

Afzuigkap monteren

Bedieningspaneel vastschroeven

De metalen vetfilters inzetten

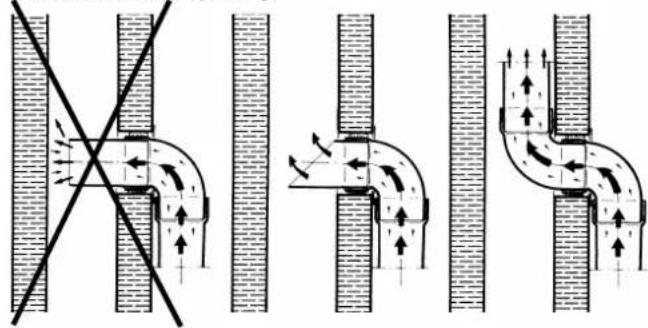

Luchtafvoer 38

Veiligheidsinstructies

voor aansluiting en werking

■ Onderhoud en reparatie mogen enkel door een erkend vakman volgens de bestaande veiligheidsvoorschriften worden uitgevoerd. Ondeskundig uitgevoerde werkzaamheden vormen een gevaar voor uw veiligheid.
■ Apparaten met luchtafvoer mogen niet op een schoorsteen of een schouw voor verbrandingsgassen noch op een verluchtingsschouw voor stookruimtes worden aangesloten. Wanneer de lucht in een ongebruikte schoorsteen wordt geleid, is in elk geval de toestemming van de verantwoordelijke schoorsteenveger vereist.

Bij de luchtafvoer moet met de wettelijke voorschriften rekening worden gehouden.

■ De minimumafstand tussen afzuigkap en fornuis bedraagt 650 mm.
■ De stekker moet ook na de montage nog bereikbaar zijn. Is dat niet het geval moet bij het schoonmaken en het onderhoud de netzekering worden uitgeschakeld.

voor het gebruik van de afzuigkap

■ De vetfilter moet regelmatig schoongemaakt of vervangen worden. Wanneer het apparaat met een met vet verzadigde filter wordt gebruikt, bestaat brandgevaar!
■ De afzuigkap alleen gebruiken als de vetfilter ingezet is.
■ Nooit onder de afzuigkap flamberen!
Brandende pitten van gasfornuizen en gaskooktafels moeten steeds met potten of pannen afgedekt zijn.
- Bij het gebruik van friteuses steeds in de buurt blijven. Door oververhitting in brand geraakte olie of vetstof kan de afzuigkap in brand zetten.
■ De glazen plaat en het dampscherm niet overdreven of eenzijdig belasten. Niets aan de reling hangen! Bij glasbreuk bestaat gevaar van verwondingen door vallende glasscherven!
■ Kinderen steeds uit de buurt van de afzuigkap houden.

voor het werken met kook- en verwarmings- apparaten met open vlam

Voorzichtigheid is geboden bij het gelijktijdig gebruik van een afzuigkap met luchtafvoer en een brander waarvoor omgevingslucht vereist is, bijv. verwarmingsapparaten op gas, olie of steenkool, geisers en waterverwarmers. Bij het gebruik van de afzuigkap kan aan de brander lucht onttrokken worden die voor de verbranding noodzakelijk is.

Vergiftigings- en ontploffingsgevaar!

Veilig werken is mogelijk wanneer bij gelijktijdig gebruik van afzuigkap en brander de onderdruk in de ruimte in kwestie de grens van 0,04 mbar niet overschrijdt. Op die manier vermijdt men dat de verbrandingsgassen teruggezogen worden.

■ Dat is het geval wanneer door niet afsluitbare openingen in ramen en deuren, een luchttoevoer/-afvoerkast of technische maatregelen zoals wederzijdse blokkering voldoende verbrandingslucht wordt toegevoerd.
Bij de beoordeling moet steeds rekening worden gehouden met de verluchtingssituatie in de volledige woning. Zo worden bijv. deze regels niet toegepast voor het gebruik van kookapparaten (zoals kooktafels en gasfornuizen). In geval van twijfel steeds het advies van de verantwoordelijke schoorsteenveger inwinnen.
■ Wanneer de afzuigkap uitsluitend op recirculatie - met koolfilter - wordt gebruikt, bestaat er geen beperking in het gebruik.

Voorbeeld hoe een afzuigkap en een toestel met brander zonder gevaar gelijktijdig kunnen worden gebruikt:

Een vensterschakelaar verhindert het gebruik van de afzuigkap als het raam dicht is.

U moet er rekening mee houden dat met het installeren van een afzuigkap alleen het verluchtingsprobleem in de keuken niet altijd opgelost is. Voor een optimaal rendement en een maximale ventilatie heeft de afzuigkap voldoende en juist toegevoerde lucht nodig. Een te laag rendement en lawaaioverlast zijn bijna altijd het gevolg van plannings- of bedieningsfouten.

Voorbeelden

- Te geringe toevoer van verse lucht

Gevolg: het toerental van de ventilatormotor stijgt, de verluchtingscapaciteit daalt en het lawaai neemt toe.

Oplossing: voor voldoende toevoer van verse lucht zorgen door een adequate constructie van de ruimte of door het openen van het raam als u de afzuigkap gebruikt.

- Oververzadigde filtermatten

Gevolg: de verluchtingscapaciteit van de afzuigkap daalt en de damp wordt onvoldoende gezuiverd.

Oplossing: de filters regelmatig schoonmaken voor de verluchtingcapaciteit daalt.

Afvoersysteem Recirculatie
Apparaat inschakelen als u begint te koken			als u begint te koken
Stand van de deur open dicht
Aan de lucht wordt onttrokken:	het raam dicht open
	vochtigheid X —
	warmte X —
	vet X X
	geuren	X X

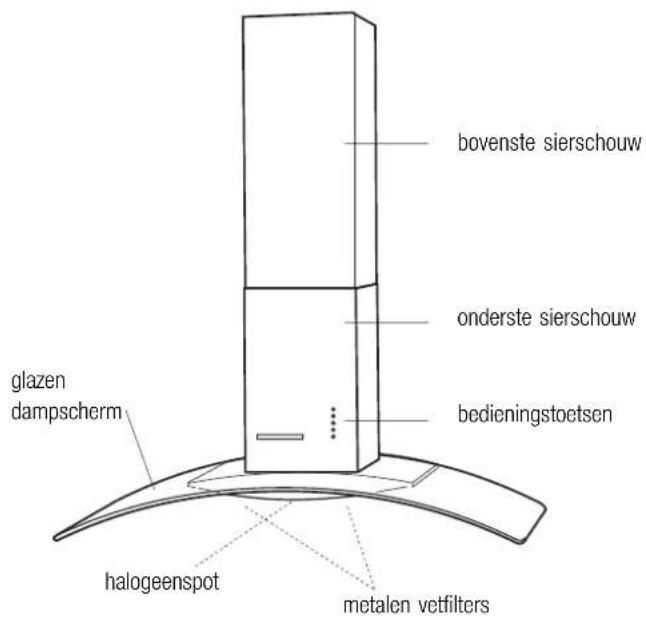

Overzicht van het apparaat

Het gebruik van de afzuigkap

Gelieve de veiligheidsinstructies op pag. 31 na te leven.

Voor het eerste gebruik

Voor het eerste gebruik de afzuigkap schoonmaken zoals in het hoofdstuk „Schoonmaak en onderhoud" beschreven is.

Verlichting inschakelen / uitschakelen

• Met de bovenste toets schakelt u de beide halogeenlampen onafhankelijk van de motor in.
• Door opnieuw op deze toets te drukken schakelt u de verlichting weer uit.

Verluchting inschakelen

• Druk op de toets naast de gewenste verluchtingsstand om de afzuigkap in te schakelen.
  0 - 1 = licht
  2 = middel
  3 = krachtig
  4 = zeer krachtig

De verluchtingsstand wijzigen

- De ingestelde stand kunt u om het even wanneer wijzigen door op de toets van een andere verluchtingsstand te drukken.

Verluchting uitschakelen

• Kies met de toets 0-1 de 1e verluchtingsstand.
• Druk een tweede keer op de toets 0-1 om de afzuigkap uit te schakelen.

Nalooptijd inschakelen

Met de timer kan een tijdschakeling geactiveerd worden, die de afzuigkap op stand 2 tot 4 na 10 minuten automatisch uitschakelt.

- Druk na het inschakelen een tweede keer op de toets van de desbetreffende verluchtingsstand. Als de timer geactiveerd is, knippert het controlelampje van de gekozen stand.

Druk op de toets 0–1, om de afzuigkap voor afloop van de tijd uit te schakelen.

Reinigingsinterval voor de vetfilter

Na ca. 30 werkingsuren knipperen alle controlelampjes gelijktijdig om u eraan te herinneren dat de vetfilters schoongemaakt moeten worden.

- Druk op één van de drie onderste toetsen om de controlelampjes uit te schakelen. De gebruiksduurtel- ler wordt weer op 0 gezet.

- Schakel de afzuigkap uit.

- Maak de vetfilters schoon (zie „De metalen vetfilters schoonmaken").

Gebruik de afzuigkap nooit zonder dat de metalen vetfilters ingezet zijn!

Belangrijk! Als u de afzuigkap met recirculatie gebruikt, moet u bovendien ongeveer om de 6 maanden de beide koolfilters vervangen. Voor de vervanging van de koolfilters branden geen controlelampjes. Originele filters vindt u in de vakhandel of direct bij KÜPPERSBUSCH.

Schoonmaak en onderhoud

Opgelet! Bij onderhoudswerken of het schoonmaken van de binnenkant van de afzuigkap de zekering uitschakelen.

Opgelet! Geen schuurmiddelen of bijtende schoonmaakmiddelen gebruiken.

Bedieningspaneel

- Veeg het bedieningspaneel af en toe voorzichtig met een zachte, pluisvrije doek af.

Glazen onderdelen

- Maak het dampscherm met een vochtige doek en een scheutje afwasmiddel of met een normale glasreiniger schoon.

Roestvrij stalen onderdelen

- Roestvrij stalen oppervlakken met een vochtige doek en wat afwasmiddel schoonmaken. Vervolgens droogwrijven.

Af en toe met een normaal onderhoudsproduct voor roestvrij staal behandelen.

- De binnenkant van de afzuigkap kan indien nodig met een vochtige doek en wat afwasmiddel schoongemaakt worden.

De metalen vetfilters schoonmaken

Beide metalen vetfilters moeten schoongemaakt worden als alle controle-lampjes op het bedieningspaneel tegelijk knipperen.

- Het filterdeksel aan de handgreep vastnemen, naar buiten schuiven, naar onder draaien en uit de opening in de lamphouder haken.

- Bij recirculatie: de houders van de koolfilters en de koolfilters uitnemen (zie „De koolfilters vervangen").

- De roosters met de vetfilters in de vaatwasser of met de hand met een zacht afwasmiddel schoonmaken. Voor het inzetten goed afspoelen en drogen.

- Bij recirculatie: de koolfilters weer inzetten en met de houders vastklemmen.

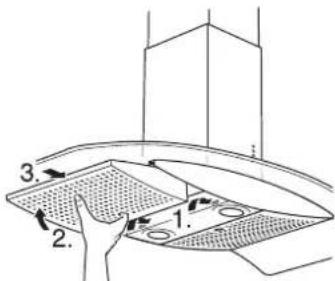

- Beide filters weer op hun plaats steken: hiervoor de beide strips van het deksel in de voorziene openingen in de lamphouder steken, de filter naar boven drukken en dan naar binnen schuiven tot hij vastzit.

- Als de controlelampjes bij het in gebruik nemen nog altijd knipperen, op één van de onderste drie toetsen drukken. De gebruiksduurteller wordt daardoor weer op 0 gezet en de controlelampjes gaan uit.

De koolfilters vervangen (bij recirculatie)

De koolfilters nemen geurstoffen op tot ze verzadigd zijn. Ze kunnen niet schoongemaakt of geregenereerd worden en moeten na ten hoogste 6 maanden door een nieuwe originele filter worden vervangen.

- Aan weerszijden de roosters met de metalen vetfilters afnemen en schoonmaken (zie „De metalen vetfilters schoonmaken”).

- De houders verwijderen en de gebruikte koolfilters uitnemen.

- Nieuwe koolfilters inzetten en met de houders vastklemmen.

- Het filterdeksel weer op zijn plaats steken.

Een halogeenlamp vervangen

Opgelet! De halogeenlampen worden bij langdurig gebruik zeer heet. De lampen daarom alleen vervangen als ze afgekoeld zijn.

Vervang de halogeenlampen alleen door lampen van het zelfde type.

Raak de halogeenlampen niet met blote handen aan. Vingerafdrukken branden zich in het lampglas vast en verminderen de lichtintensiteit en de levensduur van de lampen

- De halogeenlamp met een schroevendraaier voorzichtig losdrukken en naar beneden uit de houder trekken.

- Een nieuwe lamp (20 watt) m.b.v. een doek voorzichtig in de houder drukken.

Als iets niet functioneert

Gevaar! Herstellingen enkel door een erkend vakman!

Gevaar! Bij herstellingen moet het apparaat stroomloos gemaakt worden door de stekker uit te trekken of de zekering uit te schakelen.

Steeds eerst controleren of u geen bedieningsfout hebt gemaakt. Een aantal problemen kunt u zelf oplossen.

Storing Oorzaak Oplossing
Afzuigkap uitschakelen is niet mogelijk.	Elektronisch onderdeel defect.	Stekker uittrekken of zekering uitschakelen, service contacteren.
Halogeenverlichting werkt niet.	Lamp defect. Lamp vervangen.
LED werkt niet. LED defect. Service contacteren.
Vermogen van de afzuigkap vermindert.	Filters sterk vervuild. Filters vervangen.
Meerdere LED's knipperen.	Geen defect. Zie „De metalen vetfilters schoonmaken".

Typeplaatje

Het typeplaatje wordt zichtbaar na het verwijderen van de vet- of koolfilter. Gelieve voor of terwijl u de afzuigkap installeert de volgende gegevens van het typeplaatje te noteren voor eventuele vragen aan onze service-afdeling:

De afzuigkap mag alleen door erkend gequalificeerd personeel gemonteerd en op het elektriciteitsnet aangesloten worden. Rekening houden met de veiligheidsinstructies op pagina 31!

Gevaar! Bij alle montage- en onderhoudswerken moet de afzuigkap van het elektriciteitsnet genomen worden. Aangezien de stekker na de montage niet meer bereikbaar is, moet u de juiste zekering in de zekeringenkast uitschakelen.

Inhoud van de levering

De afzuigkap wordt in een karton geleverd. De basisuitrusting is bij alle varianten dezelfde.

Basisuitrusting

Schouw, binnengestel, dekplaat, boormal, bevestigingsmateriaal Glazen dampscherm met motor en metalen vetfilter

Recirculatie-omleiding

IKDEM 966.1

Bij afzuigkappen met externe motor wordt de motor afzonderlijk geleverd.

Afmetingen voor de montage

Vereisten aan de keuken

Gelieve ook de opmerkingen i.v.m. de luchtafvoer op pagina 38 te lezen.

Voor de bevestiging geschikte plafonds

Opgelet! De plafondconstructie moet het totale gewicht van de eilandafzuigkap kunnen dragen.

De afzuigkap wordt zodanig aan het plafond bevestigd dat er tussen het kookvlak en de onderkant van de afzuigkap een afstand van minstens 650 mm blijft.

Principieel is de monteur voor de keuze van het juiste bevestigingsmateriaal verantwoordelijk. De bevestiging moet bij eilandafzuigkappen aangepast zijn aan het eigen gewicht van de afzuigkap en de hefboomkrachten die bij zijdelingse druk op het gemonteerde apparaat ontstaan.

■ De bijgeleverde pluggen en schroeven zijn geschikt voor plafonds van holle bakstenen of betonstenen met een wanddikte van 20 mm.
■ Voor massieve betonplafonds moet u speciale betonpluggen uit de gespecialiseerde handel gebruiken.
■ Voor massieve houten plafonds moet u houten schroeven met een voldoende dikte en lengte gebruiken.

Elektrische aansluiting

De afzuigkap is voorzien van een normale stekker; daarom moet in de buurt van de montageplaats een stopcontact (230 V wisselstroom) zijn.

Gevaar! Bij alle montage- en onderhoudswerkzaamheden moet de afzuigkap van het elektriciteitsnet gescheiden worden. Als de stekker na de montage niet meer bereikbaar is, moet u de desbetreffende huishoudzekering uitschakelen.

Recirculatie

Geen bijzondere vereisten. In de schouw zijn luchtspleten aangebracht; de afzuigkap kan zonder problemen met recirculatie worden gebruikt.

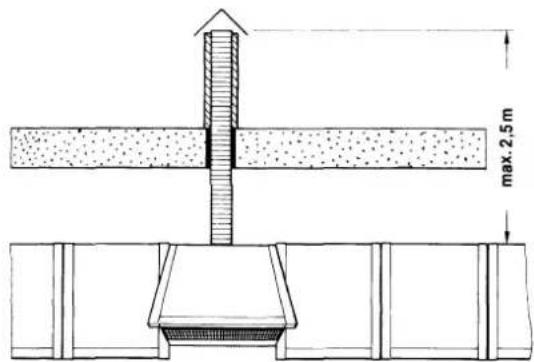

Luchtafvoer naar boven

Op de montageplaats van de afzuigkap moet in het plafond een afvoerleiding met een diameter van 150 mm voorhanden zijn.

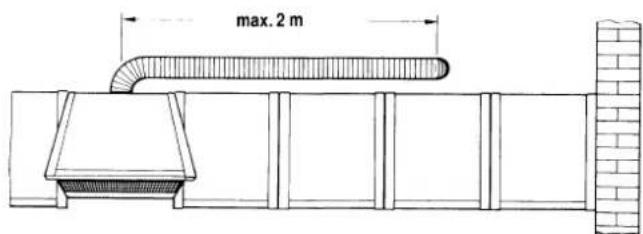

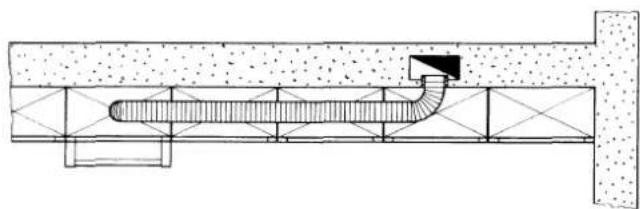

Luchtafvoer naar voor of naar achter

In plaats van naar boven kunt u de luchtafvoer ook naar voor of naar achter leiden en de afvoerbuis (150 mm diameter) door een muur leggen. Omwille van de constructie van de afzuigkap is een luchtafvoer opzij slechts mogelijk na een aanpassing in de fabriek.

Luchtafvoer met externe motor (IKDEM 966.1)

Als de lucht naar boven wordt afgevoerd, moet behalve het luchtafvoer- kanaal (150 mm diamter) en de externe stroomkabel op de montageplaats van de afzuigkap ook de stuurleiding van de externe motor uit het plafond komen (ca. 1000 mm vrije kabellengte.

De bevestigingsgaten boren

In de verpakking vindt u een kartonnen boormal om de boorgaten te markeren.

• Zoek eerst het middelpunt van de kookplaat en markeer dit punt op het plafond of op de draagplaat.
• Houd de boormal zo tegen het plafond dat het gemarkeerd punt en het middelpunt van de boormal op elkaar liggen. Het middelpunt van de boormal dient om de boormal op de juiste plaats te leggen. Alleen de vier buitenste gaten moeten geboord worden.
• De boormal zo draaien dat de denkbeeldige lijn tussen twee willekeurige boorpunten evenwijdig met de voorkant van het fornuis verloopt.

Belangrijk: Als u de gaten anders boort kunt u de afzuigkap niet zo monteren dat het bedieningspaneel aan dezelfde kant zit als de bedieningselementen van de kookplaat.

Denk eraan bij het markeren van de boorgaten dat de stroomkabel en ev. de stuurleiding van de externe motor door de luchtafvoeropening in de afzuigkap worden geleid. Als de kabels op de juiste manier geplaatst zijn, kunt u ze probleemloos in de schouw onderbrengen.

• Bevestiging aan het plafond: de vier gemarkeerde gaten met een 10 mm-boor boren en de pluggen inzetten.
• Bevestiging aan een draagplaat: de gemarkeerde gaten met een 8 mm-boor boren.

Voorbereidingen voor recirculatie

Voor het werken met recirculatie moet het bovenste deel van de schouw met de luchtspleten naar boven (in de zijkant) gemonteerd en de recirculatie-omleiding ingebouwd worden.

- De recirculatie-omleiding aan weerszijden met twee schroeven aan het binnengestel vastmaken.

Het binnengestel ophangen

- Bevestigingsplaat aanschroeven.

• Recirculatie: de afvoerleiding aan de afvoeropening bevestigen.
• Het binnengestel aan de bevestigingsplaat aan het plafond schroeven.

De schouwmantel aanbrengen

Recirculatie: de luchtspleten moeten aan de bovenkant zitten.

Luchtafvoer naar buiten: de luchtspleten moeten aan de onderkant zitten zodat ze voor het onderste gedeelte van de schouw worden afgedekt.

Luchtafvoer naar buiten

- Het bovenste deel van de schouwmantel over het binnengestel schuiven en vastschroeven.

- Het onderste deel van de schouwmantel over het bovenste deel van de schouwmantel schuiven en aan weerszijden met schroeven vastzetten om te voorkomen dat het naar beneden valt.

De openingen voor de bedienings- toetsen moeten in dezelfde richting wijzen als de bedienings- elementen van de kookplaat.

Aansluiting van de externe motor (IKDEM 966.1)

• De afdekking van het schakel- en stuurelement afnemen. Dat bevindt zich rechts boven op de afzuigkap.
• De uit de muur of het plafond hangende stuurleiding van de externe motor aansluiten.

Elektrische aansluiting

- De stekker in het stopcontact steken.

De zekering in de zekeringenkast moet nog altijd uitgeschakeld zijn!

Montage van de luchtafvoer naar buiten

- Afvoerleiding en afzuigkap met elkaar verbinden.

Afzuigkap monteren

De afstand tussen de afzuigkap en de kookplaat moet tenminste 650 mm bedragen.

• De afzuigkap langs onder zover in het binnengestel schuiven tot de afzuigkap zich op de juiste hoogte bevindt.
• De afzuigkap aan weerszijden met 4 schroeven vastmaken.

- De beide schroeven waarmee de onderste deel van de schouw-mantelbevestigd is losdraaien.

Bedieningspaneel vastschroeven

- Door de rechter kant van de opening onder in de afzuigkap reiken en het bedieningspaneel met de kartelschroeven vastdraaien. Let erop dat de bedieningstoetsen lichtjes uit de sierschouw uitsteken.

Vooraleer u de filters weer op hun plaats steekt niet vergeten eerst het fabricagenummer en het modelnummer op het typeplaatje af te lezen en op pagina 34 te noteren.

Alleen afzuigkappen met recirculatie:

- In elk filterdeksel een koolfilter leggen en met de houders vastklemmen.

- Beide filterdeksels aanbrengen. Hiervoor de beide strips van het deksel in de voorziene openingen in de lamphouder schuiven tot het deksel vastzit.

Luchtafvoer

De afzuigkap kan met een vaste of een flexibele buis aan de luchtafvoerleiding worden aangesloten. Gebruik een ronde buis met 150 mm doorsnede of een rechthoekig luchtafvoerkanaal met een doorsnede van 90 x 220 mm. Bij het aanbrengen van de luchtafvoer kunt u zich aan de volgende schetsen oriënteren:

Luchtafvoer door de muur

Hiervoor wordt in de muur een telescopische muurkast ingebouwd, die aan verschillende muurdikten kan worden aangepast. De afvoerbuis moet lichtjes naar buiten afhellen, zodat het condenswater kan aflopen.

Luchtafvoer door het plafond en het dak

Deze constructie is enkel aan te bevelen wanneer de afvoerbuis niet hoger dan 2,5 m is. Bovendien moet de buis thermisch geïsoleerd zijn of moet een wateropvang geïnstalleerd worden.

Luchtafvoer naar een bestaande afvoerschacht

De afgezogen lucht mag enkel naar een bestaande afvoerschacht geleid worden wanneer deze van een vochtisolatie voorzien is en niet voor verwarmingsdoeleinden wordt gebruikt.

■ Wanneer de afvoerleiding door koude ruimtes loopt kan condensatievocht ontstaan.
■ Wanneer de afvoerleiding verschillende hoeken, een grote lengte of een kleinere diameter heeft, kan het afzuigvermogen sterk gereduceerd worden. Bovendien is in dat geval een ongelijkmatige en luidruchtige werking van de motor niet uit te sluiten.
■ Belangrijk is de juiste overgang van de afvoerleiding naar de schouw:

FOUT! Goed Beste oplossing!
