Producttype	Philips FW545C Hi-Fi Systeem
Afmetingen (bxhxd)	ca. 250 x 350 x 300 mm
Gewicht	ca. 7,5 kg
Stroomvoorziening	230V ~ 50Hz
Vermogen	2 x 30 W RMS
Functies	CD-speler, AM/FM radio, cassette deck, USB-aansluiting, aux-ingang
CD-speler	CD, CD-R, CD-RW afspelen
Radio	AM (MW) en FM, 40 voorkeuzezenders
Cassette deck	Opname- en afspeelfunctie, auto reverse
Luidsprekers	2-weg, 2 units, afneembaar grille
Weergave	LCD-display met tijd, trackinformatie
Afstandsbediening	Ja, met batterijen (2x AAA)
Koptelefoonaansluiting	3,5 mm jack
Onderhoud en reiniging	Gebruik een zachte, droge doek. Geen vloeistoffen of sprays.
Veiligheid	Niet blootstellen aan water, hitte of direct zonlicht. Stekker uittrekken bij onweer.
Repareerbaarheid	Alleen door gekwalificeerd personeel. Geen onderdelen in de gebruiker kunnen worden vervangen.
Geschatte productiejaar	2003-2006

Veelgestelde vragen - FW545C PHILIPS

Hoe sluit ik de luidsprekers aan op de Philips FW545C?

Sluit de luidsprekerkabels aan op de overeenkomstige luidsprekeraansluitingen aan de achterzijde van het apparaat. Zorg dat de polariteit (rood voor +, zwart voor -) correct is.

Hoe stel ik de klok in op de Philips FW545C?

Houd de CLOCK knop ingedrukt tot de display knippert. Gebruik de VOLUME knoppen om de uren in te stellen en druk vervolgens op CLOCK om de minuten in te stellen.

Kan ik muziek afspelen via een USB-stick?

Ja, steek een USB-stick met MP3-bestanden in de USB-poort op de voorkant en selecteer de USB-bron met de SOURCE knop.

De CD-speler leest geen schijven, wat nu?

Controleer of de schijf schoon en niet beschadigd is. Probeer een Audio-CD in plaats van een gebrande CD. Als het probleem aanhoudt, reinig de laserlens met een speciale lensreiniger.

Hoe kan ik radiozenders opslaan?

Stem af op een gewenste zender met de TUNING knop en druk vervolgens op PROGRAM. Gebruik de cijfertoetsen om een preselectienummer te kiezen (1-40) en druk opnieuw op PROGRAM om op te slaan.

Wat moet ik doen als het apparaat geen geluid geeft?

Controleer of de luidsprekers correct zijn aangesloten en of de MUTE functie niet is ingeschakeld. Verhoog het volume met de VOLUME knop.

Kan ik een extern apparaat aansluiten, zoals een telefoon?

Ja, gebruik de AUX-ingang (3,5 mm jack) aan de voorkant. Sluit uw apparaat aan met een audiokabel en selecteer AUX als bron.

Hoe maak ik een opname op cassette?

Plaats een lege cassette in het deck. Selecteer de gewenste bron (bv. CD of radio) en druk tegelijk op RECORD en PLAY.

Het display toont 'NO DISC' bij een geplaatste CD.

Controleer of de CD correct is geplaatst met het label naar boven. Reinig de CD en probeer opnieuw. Als het probleem blijft, kan de laser defect zijn.

Waar vind ik de handleiding voor de Philips FW545C?

U kunt de handleiding downloaden van Philips support of van websites zoals notice-facile.com. De handleiding is beschikbaar in PDF.

GEBRUIKSAANWIJZING FW545C PHILIPS

Algemene informatie 93

Veiligheidsvoorschriften 93

Voorbereiding 94-95

Bedienen van het systeem..... 98 - 100

CD 101 - 103

Tuner 104 - 106

Cassette.... 106 - 107

Karaoke 107

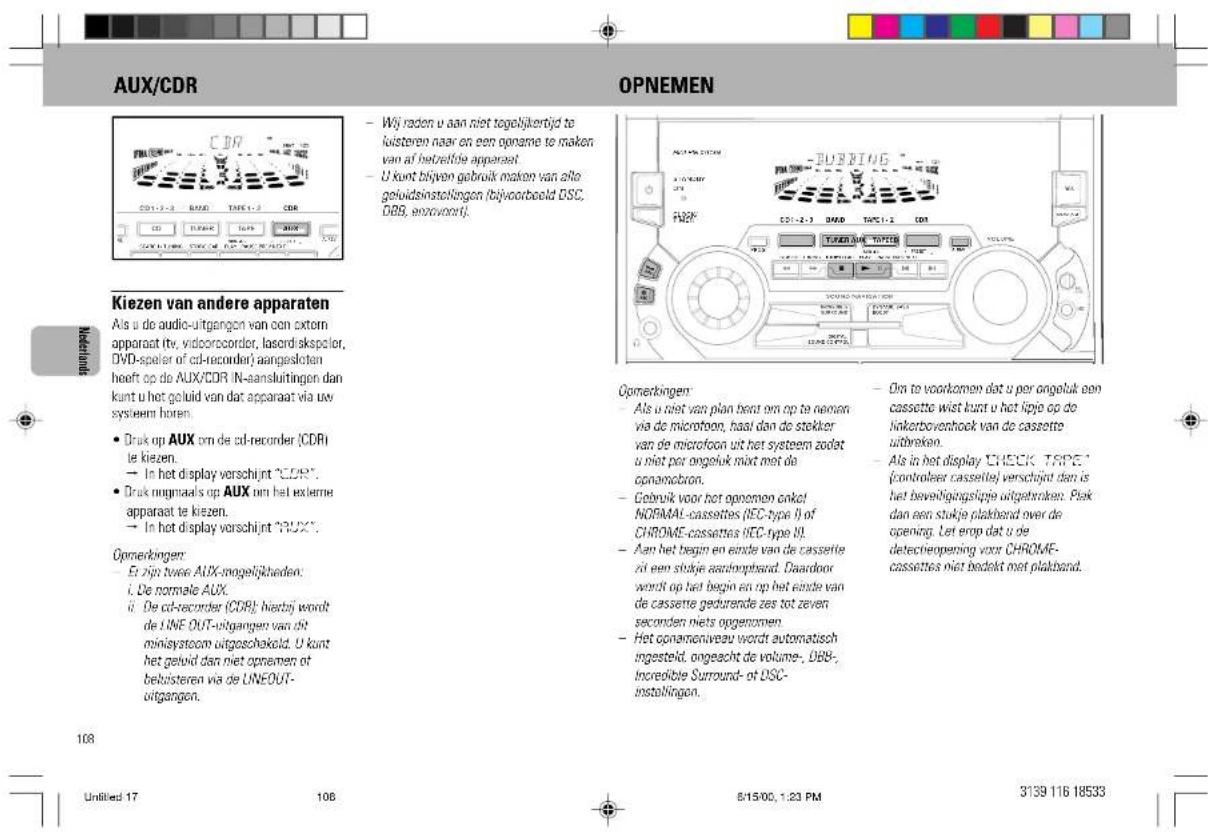

AUX/CDR 108

Opnemen 108 - 109

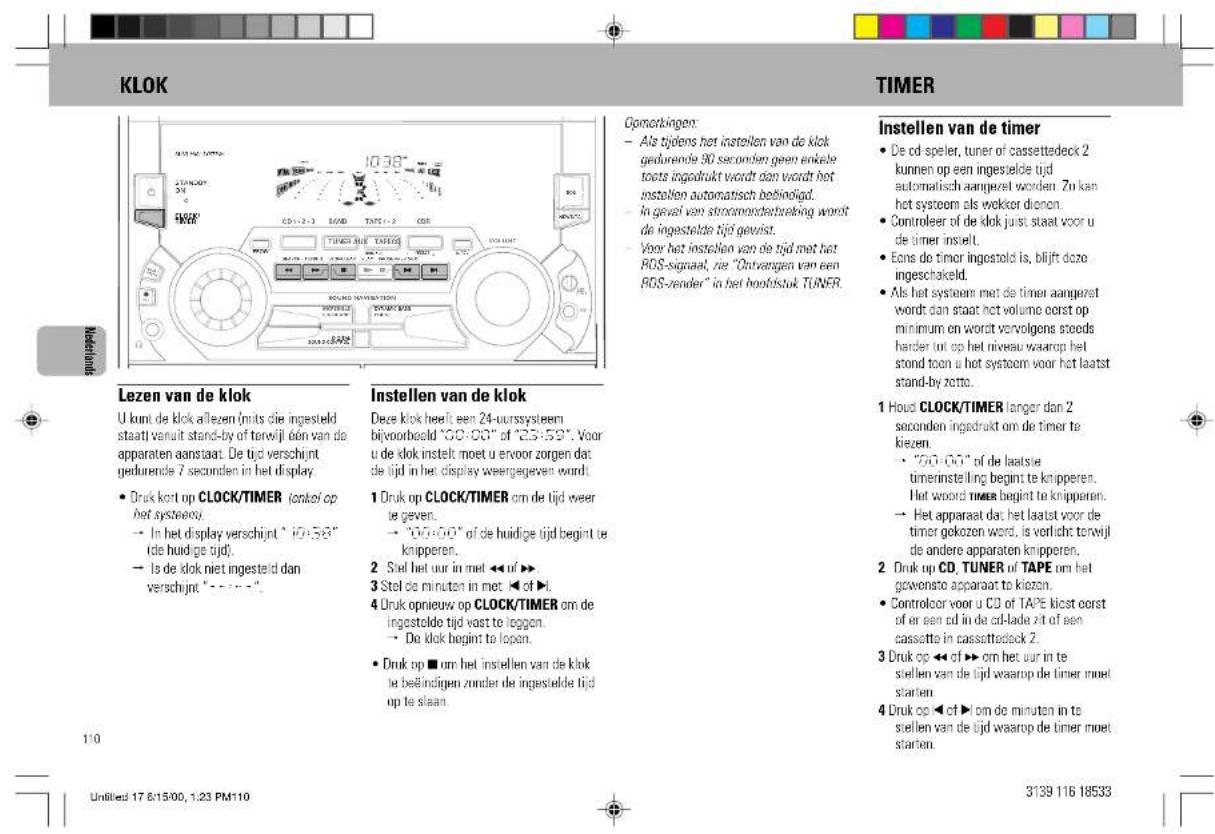

Klok 110

Timer 110 - 111

Instapen met de timer 111

Technische Gegevens 112

Onderhoud 113

Verhelpen van storingen ..... 113 - 114

Algemene informatie

- Het typeplaatje (met het serienummer) zit op de achterkant van het systeem. - Opnemen is slechts geoorloofd als geen inbreuk wordt gemaakt op auteursrechten.

- Dit apparaat voldoet aan de radioontstoringseisen van de Europese Unie.

Met het oog op het milieu

Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in drie materialen te scheiden is: karton (doos), polystyreenschuim (buffer) en polyethyleen (zakken, beschemfoliet.

Uw systeem bestaat uit materialen die door een gespecialiseerd bedrijf gerecycleerd en hergebruikt kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur kunt inleveren.

Accessoires (bijgeleverd)

- Afstandsbediening - Batterijen (2 x type AA) voor de afstandsbediening - AM-raamantenne - FM-draadantenne - Netsnoer

Veiligheidsvoorschriften

• Controleer voor u het systeem aansluit of de netspanning op het typeplaatje lof de netspanning die naast de netspanningskiezer staat) overeenkomt met de plaatselijke netspanning. Is dit niet het geval, neem dan contact op met uw leverancier. Het typeplaatje zit op de achterkant van het systeem.
• Verplaats het systeem niet meer als het eenmaal aanstaat.
• Zet het systeem op een stevige
• onderred 'hijverhoeld een kret)
• Zet het systeem op een plaats waar er
  voldoende ventilatie mogelijk is o oververhitting van het systeem te voorkomen.
• Het systeem heeft een ingebouwde beveiliging tegen oververhitting.
• Houd het systeem uit de buurt vocht, regen, zand of verwarmingsapparatu
• Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie!

• Als u het systeem vanuit de kou in een warmo ruimte bringt, of als u het in een vochtige kamor plaatst dan kan de lons van de cd-speler binnenin het systeem beslaan. In zo'n geval kan de cd-speler niet normaal functioneren. Laat het systeem ongeveer een uur aanstaan zonder cd erin toldat het afspelen van een cd weer normaal mogelijk is.

• Door elektrostatische ontlading kunnen onverwacht problemen ontstaan. Probeer deze te verhelpen door de stekker van het netsmoer uit het stopcontact te halen en enkele seconden later weer aan te sluiten.

• Haal de stekker van het netsnoer uit het stopcontact als u de netvoeding helemaal uit wilt schakelen.

Batterijen niet weggoolen maar inleveren als KCA.

BEDIENEN VAN HET SYSTEEM

VAN BOVEN NAAR BENEDEN-display

NACHTSTAND-display

Opmerking

- In de NACHTSTAND gaan alle indicators uit en wordt de helderheid van het display godimd.

Instellen van de klank

INSTELLEN VAN HET VOLUME

Stel VOLUME in om het volume hoger of lager te zetten.

'In spite' luisteren

Sluit de stekker van de hoofdtelefoon aan op de uitgang Ⓞ op de voorkant van het systeem. De luidsprekers worden dan uitgeschakeld.

INCREDIBLE SURROUND - ruimtelijk surround-effect

Het stereogeluid wordt normaal gezien bepaald door de afstand tussen de voorluidsprekers. Als de Incredible Surround-functie ingeschakeld is dan wordt de virtuele afstand tussen de voorluidsprekers vergroot zodat er een enorm ruimtelijk en allesomvattend stereo-effect ontstaat. Hiervoor zijn 12 verschillende Incredible Surround-niveous boschikbaar.

- Druk op INCREDIBLE SURROUND om het klankeffect aan te zetten.

→ Het INCREDIBLE SURROUND-display gaat aan.

→ In het display verschijnt de melding "15 XX"

Opmerking:

- "X" is het laatst gekozen incredible Surround-niveau.

U kunt het Incredible Surround-niveau wijzigen met de JOG-knop.

- Draai de JOG-knop naar het gewenste Incredible Surround-niveau meteon nadat u de Incredible Surround-functie gekozen heeft.

Het Incredible Surround-niveau wordt hoger of lager ingesteld tussen niveau 1 on 12.

Uitzetten van Incredible Surround

- Druk opnieuw op INCREDIBLE SURROUND.

→ Het INCREDIBLE SURROUND-display gaat

uit.

→ In het display verschijnt "IS OFF" (IS uit).

DIGITAL SOUND CONTROL (DSC) - digitale klankregeling

Met de DSC-functie kunt u het systeem zo instellen dat muziek van uw keuze optimaal weergegeven wordt.

• Druk op DIGITAL SOUND CONTROL

(DSC) om te kiezen tussen OPTIMA

CLASSIC TECHNO JAZZ ROCK of

VOCAL

→ De gekozen Digital Sound-instelling wordt omcirkeld

→ In het display verschunt

*OPTIMAL X, CLASSIC, TECHNO X, JOZZ X, ROCK X of VOCAL X", "X" geoft hot gekozen niveau weer.

Voor elke instelling, behalve voor CLASSIC, kunt u met de JOG knop het niveau wijzigen.

- Kies eerst de gewenste DSC-instelling en draai vervolgens de JOG-knop tot u het gewenste DSC-niveau bereikt heeft.

→ Het DSC-niveau wordt hoger of lager ingesteld tussen niveau 1 en 5.

Opmerking

- Wilt u een neutrale instelling, kies dan CLASSIC en schakel de DBB-functie uit

DYNAMIC BASS BOOST (DBB) - basversterking

Er zijn drie DBB-instellingen voor het versterken van de lage tonen.

• Druk kort op DBB om het

basverstorkingsniveau te kiezen.

→ Het bijbehorende DBB-niveau wordt omcirkeld en begint te branden.

→ In het display verschijnt "BEET, FUNCH of BLAST".

Uitzetten van de DBB-functie

- Druk kort op DBB tot in het display "DBB OFF" (DBB uit verschijnt.

Omerking:

- Sommige col's of cassettes zijn met een grote dynamiek opgenomen. Er kan dan vervorming optreden als het volume hard staat. Als dit gebeurt dan kunt u het beste de DBB-functie uitzetten of het volume zachter zetten.

Automatisch kiezen van de DSC-DBB-instelling

Voor elke DSC-instelling wordt automatisch de meest geschikte DBB-instelling gekozen. U kunt echter ook handmaug de DBB-instelling kiezen die het beste past voor uw luisteromgeving.

CD

3 Druk op OPEN•CLOSE om de cd-lade to sluiten.

Kiezen van een bepaald cd- nummer

Kiezen van een bepaald cd-nummer terwijl de speler stilstaat

1 Druk op PREV ◀ of NEXT ► tot het gewenste nummer in het display verschijnt.

2 Druk op PLAY ▶ om het afspelen te starten. → In het display verschijnen het gekopen cd-nummer en de verstreken speelduur.

Kiezen van een bepaald nummer tijdens het spelen

1 Druk op PREV ◀ of NEXT ▶ tot het gewenste nummer in het display verschijnt. → In het display verschijnen het gekozen cd-nummer en de verstreken speolduur.

- Als u eenmaal op PREV ◀ drukt dan gaat de speler terug naar het begin van het nummer dat spoelt en begint opnieuw.

Zoeken van een bepaalde passage tijdens het spelen

• Houd ◀◀ of ▶▶ ingedrukt tot u de gewensle passage gevonden heeft, → Het geluid wordt zachter gezet.
• Wanneer u ◀◀ of ▶▶ loslaat dan gaat het afspelen op de normale manier vorder.

Programmeren van nummers

Wannoor de cd-spolor stilstaat kunt u den nummers van een cd die in het systeem zit programmeren. In het display verschijnt het totale aantal nummers die u in het programma opgeslagen heeft. Er kunnen in het totaal 40 nummers in elke volgrunde in het gehangen opgeslagen worden. Als reets 40 nummers opgeslagen zijn en u probeert nog een nummer te programmeren dan verschijnt in het display "E.U.L." (vol).
1 Deq de gevensste kür s in de co-vakker 2 Druk op PROGRAM om te beginnen met programmeren.

→ In het display knippert het woord PROGRAM (programmeren).

→ Hiermee wordt elke eerder gekozen herhaalfunctie uitgeschakeld.

3 Druk op de gewenste CD-toets (CD 1•2•3) om de cd te kiezen.
4 Druk op PREV ◀ of NEXT ▶ om het gewensle nummer te kiezen,
5 Druk op PROGRAM om het nummer op te slaan.

• Herhaal de stappen 3 tot 5 om nog meer nummers en c's te programmeren.
  6 Druk eenmaal op STOP•CLEAR ■ om het programmeren te beëindigen. → In het display verschijnen het totale aantal geprogrammeerde nummers en de totale speelduur.
  Opmerkingen
• Als de totale speelduur hoger is dan "29-53" of als een van de geprogrammeerde nummers een voignummer heeft hoger dan 30 dan verschijnt in het display "----" in plaats van de totale speelduur.
• Als tijdens het programmeren gedurende 20 seconden geen enkole toets ingedrukt wordt den wordt het programmeren automatisch beëindigd.

Controleren van het programma

U kunt het programma alleen controleren als de speler stilstaat.
- Druk verschillende keren op PREV ◀ of NEXT ▶ om de geprogrammeerde nummers te controleren.
- Druk op STOP•CLEAR ■ om het controleren te beëindigen.

Afspelen van het programma

1 Druk op PLAY ▶ om het afspelen van het programma te starten. • In het display verschijnt "PLAY PROGRAM" afspelen programm
→ In het display verschijnen het volgnummer en de verstreken speelduur van het nummer dat speelt.
- Als u op REPEAT drukt tijdens het afspelen van een programma dan wordt het nummer dat speelt voortdurend herhaald.
→ In het display verschijnen REPEAT on PROGRAM.
2 Druk op STOP•CLEAR ■ om het afspelen van het programma te belindigen.
Opomkingen:
- Als u op één van de toetsen CD DIRECT PLAY drukt dan wordt de gekozen cd of het gekozen nummet afgespeeld en wordt het opgeslagen programma tijdelijk genegeerd. Het wordt PROGRAM verdovijst dan ook tijdelijk uit het display en verschijst opnieuw als het afspelen van de gekozen cd belindigt is.
- Het herhalen van een cd (REPEAT DISC) wordt uitgeschakeld wanneer het programme beginnt te spolen.

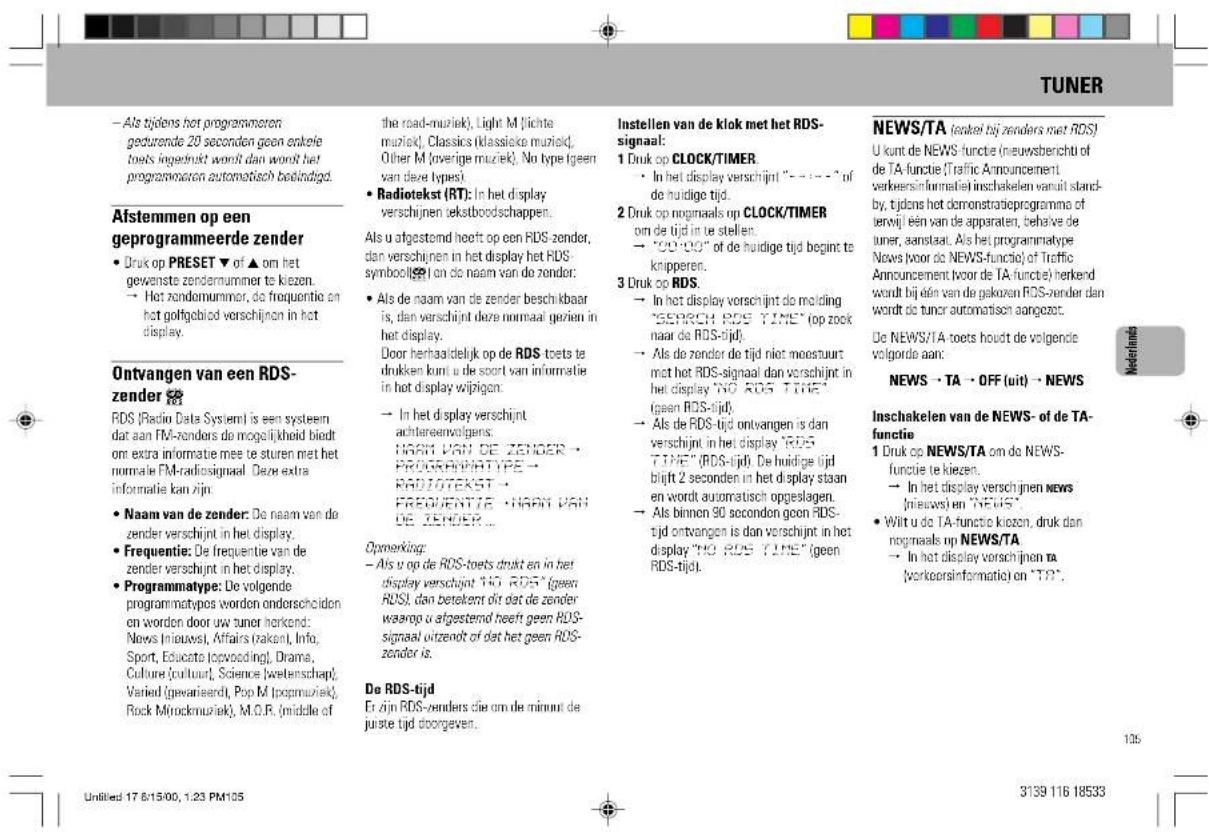

TUNER

Omerking

Voor de "EASY SET"-functie, zie pagina 99.

Afstemmen op een radiozender

1 Druk op TUNER (BAND) om de tuner te kiezen.

→ In het display verschijnt "TUNER". Enkole seconden later verschijnt in het display de huidige frequentie.

2 Druk opnieuw op TUNER (BAND) om het gewenste galfgebied te kiezen. FM, MW of LW.

3 Houd TUNING ◀◀ of ▶▶ langer dan één seconde ingedrukt en laat dan los.

→ In het display verschijnt "SEARCH" (zocken) totdat een zonder van voldoende sterkte gevonden is.

- Hermaal deze stap tot u de gewenste zender gevonden heeft.

- Als u af wilt stemmen op een zwakke zender, druk dan kort op TUNING ◀◀ of ►▶ totdatin het display de gewenste frequentie verschijnt en/of totdat de ontvangst optimaal is

Programmeren van radiozenders

U kunt in het totaal 40 zenders in het geheugen opslaan. Wanneer u afstemt op een geprogrammeerde zender dan verschijnt naast de frequentie in het display het zondemummer.

1 Druk op TUNER (BAND)

2 Houd PROGRAM langer dan óbn seconde ingedrukt.

In het display begint het woord PROGRAM (programmeren) te kninneren en verschijnt. "SUTO"
- Het systeem begint nu te zoeken naar elke beschikbare zender, eerst op de FM-band en vervolgens de MW- en LW-polfgebieden.
→ Elke beschikbare zender wordt nu automatisch opgeslagen. De frequentie en het zendernummer blijven kort in het display staan.
- Het zocken wordt beëindigd als alle beschikbare zenders opgeslagen zijn of als alle 40 plaatsen in het geheugen gebruikt zijn.
- Het systeem blijft afgestemd staan op de zender die als laatste opgeslagen werd.

Comerkingen

• U kunt het automatisch programmeren afbreken door op PROGRAM of STOP•CLEAR ■ (enkel op het systeem) te drukken.
• Als u een aantal bestaande geprogrammeerde zenders wilt bewaren, bijvoorbeeld de nummers 1 - 9. kies dan eerst zender 10 voor u begint met het automatisch programmeren. Nu worden alleen de nummers 10 tot 40 geprogrammeerd.

Handmatig programmeren

1 Druk op TUNER (BAND)

2 Druk opnieuw op TUNER (BAND) om het gewenste golfigbied te kiezen : FM, MW of LW.

3 Houd PROGRAM korter dan één seconde ingedrukt.

→ In het display begint het woord PROGRAM [programmeren]

→ De eerstvolgende zencernummer dat beschikbaar is, verschijnt in het display.

4 Druk op TUNING ◀◀ of ▶▶ om af te stemmen op de gewenste frequentie

- Als u de radiozonder onder een ander nummer wilt programmeren, druk dan op PRESET ▼ of ▲ om het gewenste nummer te kiezen.

5 Druk opnieuw op PROGRAM

→ Het woord PROGRAM verdwijnt en de zender wordt opgeslagen.

- Herhaal de stappen 3 tot 5 om nog meer zenders op te slaan.

Opmerkingen

Als reeds 40 zenders opgeslagen zijn en u probeert nog een zender te programmeren dan verschijnt in het display FULL "tout! Will u een geprogrammeerde zender vervangen, herhaal dan de stappen 3 tot 5. U kunt het handmatig programmeren afbreken door op STOP•CLEAR■ te drukken.

104

105

CASSETTE KARAOKE

Afspelen van een cassette

1 Druk op TAPE (TAPE 1•2) om het cassettedeck te kiezen. → In het display verschijnt "TAPE 1" of "TAPE 2".

- Druk nogmaals op TAPE (TAPE 1•2) om cassettedeck 1 of cassettedeck 2 te kiezon.

2 Plaats de cassette in het gekozen cassettedeck.

3 Druk op PLAY ▶ om het afspelen te starten.

3a(Enkel voor cassettedeck 2) Druk op ▶ (SIDE A•B) om to kiozen tussen het afspelen van kant A of B. → In het display verschijnt het woord BACK (achterkant) of FRONT (voorkant) afhankelijk van de gekozen kant.

3b(Enkel voor cassettedeck 2) Druk op A. REV om de manier van afspelen te kiezen (zie 'Automatische bandomkeer').

4 Druk op ■ om het afspelen te beëindigen.

Opmerkingen:

- Wilt u de andere cassettekant kiezen voor het afspelen begint, gebruik dan de SIDE-toets op de afstandsbediening.

Automatische bandomkeer (enkel bij cassettedeck 2)

- Druk op A. REV om de verschillende manieren van afspelen te kiezen.

= opnemen op of afspelen van een kant van de cassette. De cassette stopt na een kant.

opnemen op of afspelen van beide kanton van de cassette. Daarna stopt de cassette.

...... continu afspelen van beide kanten van de cassette met een maximum van 10 keer per kant of tot u op ■ drukt.

Versneld terug-/vooruitspoelen (enkel bij cassettedeck 2)

Als het cassettedeck stilstaat

1 U kunt de cassette versneld terug- of vooruitspoelen met de toetsen ◀◆ of ▶.

→ In het display verschijnt "<<" of ">>> " afhankelijk van de toets die u ingedrukt heeft.

→ Het versneld terug- of vooruitspoclen wordt automatisch beëindigd aan het eind van de cassette.

2 Druk op ■ om het versneld terug- of vooruitspoelen to beëindigen.

Tijdens het afspelen

• Houd ◀◀ of ▶▶ ingedrukt tot u de
gewenste passage heeft bereikt. → Tijdens het zoeken wordt het geluid zachter gezet.
→ Wanneer u ◀◀ of ▶▶ loslaat, wordt de cassette verder afgespeeld.

Opmerkingen:

• Tijdens het terug- of vooruitspoelen van de cassette kunt u ook tegelijk een ander apparaat kiezen (bijvoorbeeld CD, TUNER of AUX).
• Controleer of de band van de cassette goed strak zit en span die indien nodig aan met een potioed. Als de band niet strak zit, kan deze vast komen te zitten in het mechanisme of breken.
• De band van C-120-cassottes is erg dun en kan gemakkelijk vervormd of beschadigel worden. Het is dan ook beter ze niet te gebruiken in dit systeem.
• Bewaar de cassettes op kamertemperatuur en houd ze uit de buurt van magnetische velden (bijvoorbeeld transformators, tv's of luidsprekers).

Mixen met een microfoon

1 Zet de MIC LEVEL-knop op het minimum voor u de microfoon aansluit om to voorkomen dat het geluid gaat rondzingen [bijvoorbeeld een luide pieptoon].

2 Sluit een microfoon aan op de bus MIC.
3 Druk op CD, TUNER, TAPE of AUX.
4 Start het gekozen apparaat.
5 Stel het volume in met de VOLUME-knop.
6 Stel het mixniveau naar wens in met de MIC LEVEL-knop.
7 U kunt nu beginnen zingen of praten in de microfoon.

Opmerkingen:

- Houd de microfoon uit de buurt van de luidsprekers om rondzingen te voorkomen.

TIMER INSLAPEN MET DE TIMER

5 Druk op CLOCK/TIMER om de starttijd op te slaan.

- De timer is nu ingeschakeld.

→ Het woord TIMER blijft branden in het display.

- Op de ingestelde tijd zet de umber het gekozen apparaat aan.

- Het gekozen apparaat begint te spelen.

Oamerkingen:

Als tijdens het instellen van de timer gedurende 90 seconden geen enkele toets ingedrukt wordt dan wordt het instellen automatisch beeindigd.

Als u TUNER gekozen heeft dan wordt de zender waar u het laatst op afgestemd heeft aangezet.

Als u CD gekozen heeft den wordt het eerste nummer van de cd die v als laatste gekozen heeft afgespeeld. Als alle cd vakken leeg zijn den wordt in plaats van de cd speler de tuner gekozen.

Als u TAPE gekozen heeft en de ingestelde tijd wordt bereikt terwijl u aan het kopieren bent dan wordt in plaats van het cassettedeck de tuner gekozen.

Uitschakelen van de timer

1 Druk langer dan 2 seconden op CLOCK/

TIMER

2 Druk op ■ op het systeem om de timer uit te schakelon.

→ De timer is nu uitgeschakeld.

→ In het display verschijnt "OFF" (uit) en het woord TIMER verdwijnt.

Opnieuw inschakelen van de timer

(zeitde tijd en zeitde apparaet)

1 Druk langer dan 2 seconden op CLOCK/TIMER.

2 Druk nogmaals op CLOCK/TIMER op de starttijd vast te leggen.

- De timer is nu ingeschakeld.

• In het display verschijnt het woord

TIMER.

Inslapen met de timer (enkel via de afstandsbediening)

Met deze functie kunt u een bepaalde tijdsduur kiezen waarna het systeem automatisch stand-by schakelt.

- Druk herhaaldelijk op SLEEP TIMER op de afstandsbedioning om een tijdsduur te kiezen.

U kunt kiezen uit de volgende tijdsduren (veergegeven in minuten): SO → 45 → SO → 15 → OFF (uit) → SO ...

- In het display verschijnt: "SLEEP XX" of "OFF" [uit]. "XX" is hot aantal minuten.

- Wanneer u de gewenste tijdsduur bereikt heeft, druk dan niet meer op SLEEP TIMER.

- Als dit aantal minuten verstreken is dan schakelt het systeem automatisch stand-by.

Uitschakelen van het inslapen met de timer

- Druk herhaaldelijk op SLEEP TIMER tot in het display "CHF" (uit) verschijnt, of druk op de STANDBY ON-toets.

TECHNISCHE GEGEVENS

Technische Gegevens

VERSTERKER

Uitgangsvermögen
FW545C	2 x 100 W MPO / 2 x 50 W RMS ^1
FW555C	2 x 160 W MPO / 2 x 80 W RMS ^1
Signaal/nurserhouding	≥ 75 dBA [EIC]
Frequenteberek	40 - 20.000 Hz, ± 3 dB
Ingangscgvoelgheld
AUX/CDR in	450 mV
Uitgangen
Luidsprakers	< 6 Ω
Hoordrolaftoon	32 Ω - 1000 Ω
Subwoofer Out	1,5 V ± 2 dB, > 22.000 Ω
Line Out	500 mV ± 2 dB, > 22.000 Ω
Digital Out	IEC 95B; 44,1 kHz

CD-SPELER

Aantal programmeerbare nummers	40
Frequentiebereik	40 - 20.000 Hz
Signaal/ruisverhouding	≥ 76 dBA
Kanaalscheiding	≥ 79 dB (1 kHz)
Totale harmonische vervorming	< 0,02% (1 kHz)

TUNER

FM-bereik	87.5 - 108 MHz
MW-bereik	531 1602 kHz
LW-bereik	153 - 279 kHz
Aantal programmeerbare zenders	40
Antennes
FM	75 Ω-draadantenne
AM	Raamantenne

CASSETTEDECK

Frequentiebereik
CrQ, cassettes (type II)	60 – 15.000 Hz (5 dB)
NORMAL-cassettes (type II)	60 – 15.000 Hz (5 dB)
Signaal/ruisverhouding
CrQ, cassettes (type II)	≥ 50 dBA
NORMAL-cassettes (type II)	≥ 47 dBA
Jengel	≤ 0,4% DIN

LUIDSPREKERS

System	3-weg; dubbel basreflex
Impodantie	6 Ω
Wooter (hoge tonen)
FW545C	1 x 5,25 inch
FW555C	1 x 8,5 inch
Tweeter (hoge tonen)	1 x 2,5 inch
Polydome Tweeter	2 x 1 inch
Afmetingen (b x h x d)
FW545C	240 x 310 x 309 mm
FW555C	240 x 310 x 309 mm
Gewicht
FW545C	4 kg per stuk
FW555C	4 kg per stuk

ALGEMENE GEGEVENS

Material/afwerking	polystyrene/motaal
Netspanning	220 - 230 V / 50 Hz
Stroomverbruik
Aan
FW545C	70 W
FW555C	130 W
Stand-by
FW545C	< 15 W
FW555C	< 20 W
Stand-by (onong/obsparendo stand)
enkel voor de FW555C	< 2 W
Afmetingen (b x h x d)	265 x 310 x 363 mm
Gewicht (onder luidsprekors)
FW545C	7,2 kg
FW555C	10,4 kg

Wijzigingen voorbehouden

ONDERHOUD VERHELPEN VAN STORINGEN

Onderhoud

Schoonmaken van het systeem

- Gebruik een zachte doek die u vochtig maakt met een zacht schoonmaakmiddel. Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of bijtende middelen bevatten.

Schoonmaken van de cd's

- Als een cd vuit geworden is, maak die dan schoon met een poetsdoek. Wrijf de cd vanuit het midden schuur.

- Gebruik geen oplosmiddelen zoals benzine, verdunner, reinigers die in de handel verkrijgbaar zijn of antistatische sprays die bedneld zijn voor analoge platen.

Schoonmaken van de CD-lens

- Na langdurig gebruik kan zich vuil en stof verzamelen op de cd-lens. Voor een goede afspeelkwaliteit dient de lens schoongemaakt te worden met Philips-lensreiniger of met een ander reinigingsmiddel dat in de handel verkrijgbaar is. Volg de aanwijzingen die bij de lensreiniger zitten.

Schoonmaken van de koppen en de bandgeleiders

- Voor een goede opname- en afspeelkwaliteit moet u de koppen, de toonastson, on de aandrukroil(en) telkens na ongeveer 50 uur gebruik schoonmaken.

- Gebruik een wattenstaafje met een beetje reinigingsvlocistet of alcohol

- U kunt de koppen ook schoonmaken door een schoonmaakcassette eenmaal af te spelen.

Demagnetiseren van de koppen

- Gebruik een demagnetiseercassette die u bij uw leverancier kunt verkrijgen.

Waarschuwing! Probeer in geen geval zelf het systeem te repareren want dan vervalt degarantie. Maak het apparaat niet open want dan loopt u het risico een elektrische schok te krijgen.

• Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voor u het systeem in reparatie geeft.
• Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.

Bediening van de cd-speler

In het display staat "HO OT5C" (geen cd).

• De cd ligt onderstehoven in de lade. → Leg de cd mot de bedrukto kant naar boven.
• De lens is beslagen. → Wacht tot de lens geacclimatiseerd is.
• Er ligt geen cd in de cd-lade.
• Leg er een cd in.
• Er zit vuil of krassen op de cd of de cd is vervormd.
• Gebruik een andere cd of maak de cd schoon.
• Er zit vuil of stof op do cd. → Zie hoofdstuk onder Onderhoud.

In het display staat "DISC NOT FINALIZED".

• Er is niet correct opgenomen op de CD-R-DA of CD-RW-DA disc voor gebruik op een normale cd-speler.
  • Lees de gebruiksaanwijzing van uw CD-Rewritable of cd-recorder over het maken van een opname.
• Er zit vuil of krassen op de cd. → Gebruik een andere cd of maak de cd schoon.

Radio-ontvangst

Slechte radio-ontvangst.

• Het signaal is te zwak
  → Richt de antenne.
  → Sluit een buitenantenne aan voor een betere ontvangst.
• De stereosysteem staat te dicht bij een tv of videorecorder.
• Zeit het stereosysteem verder van de tv of videorecorder af.

In het display staat "NO ROS

TEXT" (geen RDS-tekst).

• Er is geen RDS-tekstinformation beschikbaar.
  → Stem af op een andere RDS-zender

VERHELPEN VAN STORINGEN

Bediening van het cassettedeck

Opnemen en afspelen lukt niet, of

verzwakt geluid.
• Vuil op de koppen, toonassen of aandrukrollen.
→ Zie hoofdstuk 'Schoonmaken van de kappen en bandgeleiders'.
- De opname/weergavekop is magnetisch geworden.
→ Gebruik een demagnetiseercassette

Algemeen

Het systeem reageert niet als er een toets ingedrukt wordt.

* Druk op STANDBY-ON om het systeem uit te zetten, haal de stekker uit het stopcontact, steek deze er daarna voor in en zet het systeem weer aan.

Geen of bijna geen geluid.

• Het volume staat te zacht.
  → Stel het volume in.
• De hooftelefoon is aangesloten.
  → Maak de hoofdtelefoon los.
• De luidsprekers zijn verkeerd of niet aangesloten.
  → Controleer of de luidsprekers goed aangesloten zijn.
  → Controleer of de afgestripte luidsprekerkabel in de klem zit.

Linker- en rechterkanaal zijn verwisseld.

• De luidsprekers zijn verkeerd
  aanges|plen.
  → Controieer de aansluitingen en de plaats van de luidsprekers.

Er zijn te weinig lage tonen of het lijkt alsof de ruimtelijke plaatsing van de muziekinstrumenten niet klopt.

• De luidsprekers zijn verkeerd
  aangesloten.
  → Controleer of de luidsprekers in fase aangesloten zijn; rode/zwarte draden aan rode/zwarte klemmen.

Het systeem reageert niet op de afstandshediening.

• U heeft het verkeerde apparaat
oekozen.
→ Kies het juiste apparaat /CD, TUNER enz.) voor u op een andere toets druk (PLAY, PREV/NEXT enz.).
- U zit te ver van het systeem af.
• Ga dichter bij het systeem zitten.
- De batterijen zitten verkeerd in de afstandsbediening.
→ Let bij het plaatsen van de batterijen op de aangegeven polariteit (+ en -).
- De batterijen zijn leeg.
→ Vervang de batterijen.

De timer werkt niet.

• De klok is niet ingesteld.
  → Stef de blok in
• De tirner is niet ingeschakeld.
  → Druk op CLOCK/TIMER om de timer in te schakelen.
• Het systeem is aan het kopieren/opnemen.

Beëindig het kopiëren/opnemen.

De instellingen van de klok zijn gewist.

• De stroom is uitgevallen.
  → Stel de klok opnieuw in.

Er verschijnt automatisch informatie in het display en de toetsen knipperen continu.

- Het demonstratieprogramma is bezig. → Houd ■ (ankel op het systeem) gedurende 5 seconden ingedrukt om het demonstratieprogramma te beëindigen

U hoort een pieptoon vanaf een extern apparaat.

• Het geluid gaat rondzingen doordat u tegelijk naar het zelfde apparaat luistert en er een opname van maakt
• Druk op AUX om de cd-recorder (CDR) te kiezen.

Geen enkele van de verlichte toetsen brandt.

• Het equalizer-display staat in de nachtstand.
  → Draai JOG naar een ander equalizer display.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]
