CIV1802E - Monitor HITACHI - Gratis gebruiksaanwijzing en handleiding

Type product	CRT-kleurenmonitor
Merk	Hitachi
Model	CIV1802E
Schermdiagonaal	21 inch (508 mm)
Dot pitch	0,22 mm horizontaal
Maximale resolutie	1600 x 1200 pixels
Horizontale frequentie	31 – 100 kHz
Verticale frequentie	50 – 160 Hz
Videoklokfrequentie	200 MHz (max.)
Voeding	AC 100-120 / 200-240 V, automatische selectie
Stroomverbruik	130 W (nominaal)
Afmetingen (BxHxD)	488 x 474 x 534 mm (incl. voet)
Nettogewicht	33 kg
Energiebesparing	VESA DPMS, Energy Star, stand-by < 30 W, uit < 4 W
Plug & Play	VESA DDC1/2B
Geheugen	26 geometrie-instellingen opslagbaar
Degauss	Handmatig via knop
Moiré-reductie	Horizontaal en verticaal instelbaar
EasyMenu	On Screen Display (OSD) voor bediening
Reiniging	Zachte doek met water of alcohol; geen schuurmiddelen of ammoniak
Veiligheid	Achterwand niet verwijderen; wacht 30 sec na uitschakelen

Veelgestelde vragen - CIV1802E HITACHI

Wat moet ik doen als er geen beeld is?

Controleer of de netschakelaar aan staat, de netkabel goed is aangesloten en de signaalkabel correct is bevestigd. Wacht minstens 30 seconden na het uitschakelen voordat u opnieuw inschakelt. Als het probleem aanhoudt, controleer de computer en de synchronisatie-instellingen.

Hoe voer ik een degauss uit?

Druk op de DEGAUSS-knop om handmatig te degaussen. Gebruik deze functie alleen als u kleurvervorming ziet na het inschakelen. Wacht ongeveer 10 minuten voordat u de functie herhaalt.

Hoe kan ik energie besparen met deze monitor?

De monitor ondersteunt VESA DPMS en Energy Star. Zet de computer in de slaapstand of schakel deze uit; de monitor schakelt automatisch naar een lagere verbruiksmodus. In stand-by is het verbruik minder dan 30 W, in uit-modus ongeveer 4 W.

Hoe maak ik het scherm schoon?

Gebruik een zachte doek (bijv. gaas) met water of een alcoholoplossing. Gebruik nooit schuurmiddelen, glasreiniger met ammoniak of chemicaliën, omdat deze de anti-reflectiecoating beschadigen.

Wat betekent 'INVALID SYNC' op het scherm?

Deze melding verschijnt als de monitor geen synchronisatiesignaal ontvangt. Controleer of de computer aan staat en of de signaalkabel goed is aangesloten. Schakel de monitor uit en weer in na 30 seconden.

Hoe sla ik mijn beeldinstellingen op?

Druk op de STONE-toets om de huidige instellingen op te slaan. Per videomodus kan één geometrie-instelling worden opgeslagen, maximaal 26 inclusief de fabrieksinstellingen. Kleur- en helderheidsinstellingen worden na 8 seconden automatisch opgeslagen.

Hoe reset ik de monitor naar fabrieksinstellingen?

Zet de netschakelaar op 'AAN' terwijl u tegelijkertijd de toetsen voor CONTRAST/HELDERHEID ingedrukt houdt. Alle opgeslagen gegevens worden gewist en de standaardinstellingen worden hersteld.

Wat is de maximale resolutie en ondersteunt deze monitor deze?

De maximale resolutie is 1600 x 1200 pixels. Deze wordt ondersteund bij een verticale frequentie van 75 Hz (CM802E) of 85 Hz (CM803ET). Raadpleeg de specificaties in de handleiding voor de juiste instellingen.

Hoe sluit ik de monitor aan op mijn computer?

Sluit de signaalkabel aan op de D-Sub Mini 15-pins connector van de monitor en draai de schroeven vast. Voor model CM803ET wordt een 13W3-connector gebruikt. Steek vervolgens de netkabel in een geaard stopcontact. Zet eerst de monitor aan, daarna de computer.

Wat te doen bij kleurproblemen?

Gebruik de DEGAUSS-functie om magnetische storing te verhelpen. Als de kleur niet natuurlijk is na het inschakelen, wacht dan 10 minuten en degauss opnieuw. U kunt ook de kleurbalans aanpassen via het EasyMenu (RGB-instellingen).

GEBRUIKSAANWIJZING CIV1802E HITACHI

De informatie in deze gebruiksaanwijzing kan zonder voorafgaande aankondiging gewijzigd worden. De fabrikant aanvaardt geen enkele verantwoordelijkheid voor eventuele fouten in deze handleiding.

INHOUD

EIGENSCHAPPEN 52

WAARSCHUWINGEN 52

INSTALLATIE....54

STANDAARDINSTELLINGEN. 58

BEDIENING 59

STROOMBESPARINGSSYSTEEM....65

PLUG & PLAY.... 65

SPECIFICATIONS 66

(GEREGISTREERDE) HANDELSMERKEN

VGA is een geregistreerd handelsmerk van International Business Machines Corporation.

Apple en Macintosh zijn geregistreerde handelsmerken van Apple Computer, Inc.

VESA is een handelsmerk van een non-profit organisatie, Video Electronics Standard Association.

Energy Star is een handelsmerk van Environmental Protection Agency (EPA).

EIGENSCHAPPEN

De HITACHI kleurenmonitor beschikt over de volgende eigenschappen.

De scherpste focus en het hoogste contrast

De vlakke beeldbuis met ontpiegeling, dynamische focussering, donker glas en een invarmask geeft de scherpste focus en het contrast, zodat vermoeidheid van de ogen wordt geminimaliseerd.

Breedbandige multi-scanning

Automatisch afstemmen en afregelen om te voldoen aan een groot bereik van scanfrequenties en gebruikerseisen.

Digitale beeldbesturing

Afmeting, positie, pincushion, trapezium, rotatie, pincushion rechts en trapezium rechts zijn digitaal instelbaar.

Voor verschillende H/V frequenties kan de geometrie worden opgeslagen. Met de microprocessor-gestuurde functies kunnen 26 geometrie-instellingen worden opgeslagen, inclusief de standaard fabrieksinstellingen.

Digitale kleurinstellingen

Kleurbalans is in te stellen door rood, groen en blauw digitaal te regelen. De ingestelde kleur kan worden opgeslagen en opgeroepen onder de knop "color select".

Energiebesparing

Het Environmetal Protection Agency (EPA) heeft richtlijnen vastgelegd ten aanzien van het terugbrengen van het stroomverbruik van computerproducten wanneer deze niet worden gebruikt. De sluimerstand op deze monitor voldoet aan de EPA-eisen voor de "Energy Star" regels, en helpt u energie te besparen. Zie het hoofdstuk "STROOMBESPARINGSSYSTEEM" voor details.

EasyMenu

"On Screen Display" functie maakt directe toegang tot aanpassingsfaciliteiten via het voorpaneel mogelijk.

Moire-reductie

Deze monitor beschikt over een horizontale en verticale moire-reductie functie.

Plug & Play

Deze monitor voldoet aan VESA DDC1/2B eisen wanneer hij gebruikt wordt met een computer welke VESA DDC (Display Data Channel) ondersteunt.

WAARSCHUWINGEN

⚠️ VERWIJDER DE ACHTERWAND NOOIT!

De achterwand mag ALLEEN door bevoegd onderhoudspersoneel verwijderd worden. Deze monitor bevat componenten die onder hoge spanning staan.

⚠ PAS OP VOOR STATISCHE ELEKTRICITEIT OP DE BEELDBUIS!

Teneinde elektrische schokken tengevolge van statische elektriciteit op het oppervlak van de beeldbuis te vermijden, mag u het netsnoer ten vroegste DERTIG SECONDEN na het uitschakelen van de spanning verwijderen.

Nadat de spanning ingeschakeld is of nadat u de DEGAUSS-knop ingedrukt heeft, wordt de beeldbuis gedurende ongeveer 10 seconden gedemagnetiseerd. Hierdoor wordt een sterk magnetisch veld opgewekt rond de beeldbuis dat invloed kan hebben op gegevens die opgeslagen zijn op magneetbanden of diskettes die zich dicht bij de beeldbuis bevinden. Plaats dergelijke magnetische opname-apparatuur en banden of diskettes daarom op voldoende afstand van de monitor.

⚠ VERMIJD VEELVULDIG IN- EN UITSCHAKELEN VAN DE SPANNING!

Schakel de spanning NIET herhaaldelijk AAN en UIT binnen een korte tijdspanne. Dit kan aanleiding geven tot wazige kleuren of tot vervorming van de weergegeven beelden.

⚠️ VERWIJDER HET ELEKTRISCH SNOER OM HET TOESTEL VOLLEDIG UIT TE SCHAKELEN.

Verwijder het elektrisch snoer uit de monitor of uit het stopcontact om een volledige scheiding tussen de stroombron en het toestel te garanderen.

OMGEVINGSVERLICHTING

Vermijd rechstreekse inval van zonnestralen of verlichting op de beeldbuis om vermoeidheid van de ogen te voorkomen.

⚠️ REINIGING

De beeldbuis van deze monitor is behandeld tegen statische elektriciteit en is ontpiegeld. Maak de beeldbuis schoon met water of een oplosmiddel op basis van alcohol en een zachte doek (bijvoorbeeld gaas).

Gebruik NOOIT schuurmiddelen, schoonmaakmiddelen voor glas op basis van geconcentreerde ammoniak en chemicaliën omdat zij schade toebrengen aan de bescherming op de beeldbuis. Maak de behuizing en de regelaars schoon met een iets bevochtigde zachte doek.

⚠️ WEES VOORZICHTIG BIJ HET AANSLUITEN VAN HET NETSNOER

Voor u de stekker van het netsnoer in een contactdoos met de juiste spanning steekt, controleren of de aansluiting van het netsnoer schoon is (geen stof). Vervolgens steekt u de stekker van het netsnoer stevig in de wandcontactdoos, omdat dit anders een elektrische schok of brand kan veroorzaken.

⚠ WAARSCHUWING (ALLEEN VOOR 200-240V GEBRUIK)

Deze monitor beschikt over ingebouwde tegen kortsluiting en overbelasting. Zie onderstaande tabel voor het geschikte nummer en locatie van de beveiligingsvoorzieningen die moeten worden gebruikt in de huisinstallatie.

Beveiligings voorzieningen in single-phase apparatuur of samengestelde delen.

	Bescherming tegen	Minimu aantal zekeringen of stroomonderbrekers	Locatie
Apparatuur aangesloten op stroomsystemen met aardlekschakelaar	Aardingsfouten	1	Beide contacten
	Overbelasting	1	Eén der twee contacten
Apparatuur aangesloten op andere stroomvoorziening, inclusief IT - stroomvoorziening en onderdelen met omkeerbare stekker	Aardingsfouten	2	Beide contacten
	Overbelasting	1	Eén der twee contacten

Controleer of de beschermende voorzieningen in de huisinstallatie conform de condities van deze tabel zijn, alvorens de apparatuur aan te sluiten.

INSTALLATIE

Installeer de monitor als volgt en zorg dat u op een veilige manier te werk gaat.

1. Installatie

Installeer de monitor op een horizontaal vlak.

! OPMERKING

INSTALLEER DE MONITOR IN EEN GESCHIKTE OMGEVING

Stel deze monitor niet bloot aan regen of vocht om elektrische schokken of brandgevaar te voorkomen.

Deze monitor is bedoeld voor gebruik in een kantooromgeving.

Stel de monitor niet bloot aan trillingen, stof of roestveroorzakende dampen.

ZET DE MONITOR IN EEN GOED GEVENTILEERDE RUIMTE

Zorg ervoor dat de monitor van geen enkele zijde afgedekt wordt. (voor-, achter-, top- en zijkanten). Ventilatiesleuven aan en rondom de achterzijde van de monitor voorkomen dat de temperatuur te hoog oploopt.

HOUDT DE MONITOR VERRE VAN HITTE-RADIATIE OF WARMTEBRONNEN

Plaats de monitor niet in het zonlicht of in de buurt van warmtebronnen.

Plaats geen magneet, luidsprekersysteem, diskdrive, printer of andere magnetische velden genererende objecten in de buurt van de monitor. Een magnetisch veld kan aanleiding geven tot wazige kleuren of tot vervorming van de weergegeven beelden.

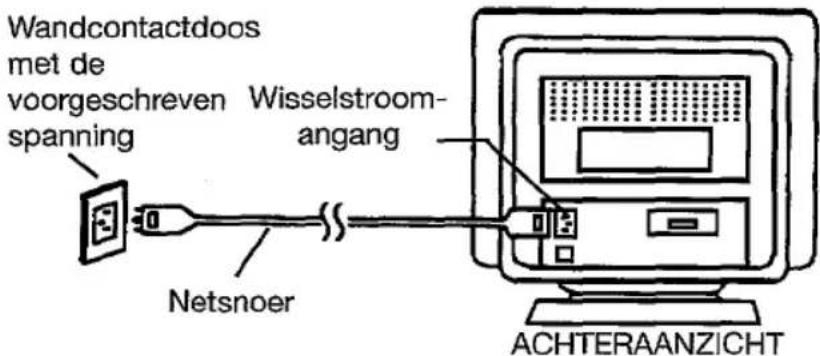

2. Aansluiting van het netsnoer

1. Controleer of het netsnoer voldoet aan de veiligheidsnormen van het land waarin u de monitor gebruikt.
2. Sluit de contrastekker van het netsnoer aan op de netspanningsingang van de monitor.
3. Steek de stekker van het netsnoer in een wandcontactdoos met de voorgeschreven netspanning.

OPMERKING

Om de monitor aan te sluiten, dient een goedgekeurd snoer gebruikt te worden. Voor nominale stroom tot 6A dient een snoer dat minimaal H05VV-F 3G 0.75mm² ofH05VVH2-F 3G 0.75mm² aankan, gebruikt te worden.
■ Indien er een elektrisch snoer bijgeleverd wordt, dient dit gebruikt te worden.
■ Gebruikt een geaard stopcontact met de juiste netspanning.
(Dit apparaat heeft een automatische netspannings-instelling van 100 - 120 / 200 - 240 V.)
200 - 240 V for Europe, etc.
■ Het stopcontact dient zich in de nabijheid van het apparaat te bevinden en makkelijk toegankelijk te zijn.

3. Aansluiting van de signaalkabel

1. Steek de contrastekker van de signaalkabel in de signaalinvoer connector van de monitor. Kijk of deze past en draai de schroeven van de mantel van de contrastekker stevig vast.
2. De andere contrastekker van de signaalkabel aansluiten op de host computer.

● Voor model CM803ET een signaalkabel gebruiken met de 13W3 Type D-Sub aansluting.

Behuizing (verbonden met de massa) 13W3 Type D-Sub Connector Terminal

Pin nr.	Signaal	Pin nr.	Signaal	Pin nr.	Signaal
A1	Rood Video	1	Aarde	6	H.Sync. (or H/V)
A2	Groen Video(Sync. optioneel)	2	V.Sync [VCLK]	7	Aarde
		3	2 richting Data[SDA]	8	Aarde
		4	Data Clock [SCL]	9	Aarde
A3	Blauw Video	5	Geen aansluiting	10	Aarde

- Gebruik voor model CM802E en CM802ET een signaalkabel met de D-Sub Mini-15pin aansluiting.

Behuizing (verbonden met de massa) D-Sub Mini 15-pin connector aansluitpunt

Pin nr.	Signaal	Pin nr.	Signaal	Pin nr.	Signaal
1	Rood Video	6	Rood aarde	11	Geen aansluiting
2	Groen Video (Sync. optional)	7	Groen aarde	12	2-richting Data [SDA]
3	Blauw Video	8	Blauw aarde	13	H.Sync. (of H/V)
4	Geen pen	9	Geen aansluiting	14	V.Sync. [VCLK]
5	Geen aansluiting	10	Aarde	15	DataClock [SCL]

Sluit de connector aan op de aansluiting van de "Signaalinvoer aansluit-eenheid" (D Sub Mini 15-pin Connector Terminal), en draai de schroeven op de connector stevig vast.

Sync. Signaal Type	Prioriteit
H.V. Afzonderlijke Sync.	1
H/V Composiet Sync.	2
Sync. on Groene Video	3

4. Aanschakelen van het toestel

Zet eerst de netschakelaar van de monitor op "ON", daarna pas van de computer. Zie pagina 59 "STROOM AAN/UIT".

OPMERKING

Na uitgeschakeld te hebben, wacht tenminste 5 seconden alvorens opnieuw in te schakelen. De kans bestaat anders dat de monitor niet naar behoren functioneert.
- Indien geen beeld wordt verkegen, schakel de monitor uit, ga de volgende punten na en wacht tenminste 30 seconden alvorens weer op te starten.
Controleer de positie van de aan/uit schakelaar, de aansluitingen van het netsnoer, signaalkabel en de horizontale en verticale synchronisatie connectoren.
■ Wanneer de kleuren niet natuurlijk worden weergegeven nadat de monitor is ingeschakeld, wacht dan ongeveer 10 minuten en druk daarna op de "DEGAUSS" toets.

STANDAARDINSTELLINGEN

Dankzij de microprocessoren met vooringestelde functies kunnen 26 sets vorminstellingen worden opgeslagen, inclusief de standaard vorminstellingen.

In de fabriek werden de volgende industriële standaard vorminstellingen vooraf geprogrammeerd.

Nr.	Video Mode naam (met resolutie en verticale frequentie	Horizontale frequentie	Video Mode	CM802E	CM802ET	CM803ET
1	VGA 640 x 480-60 Hz	31.47 kHz	VGA	V	V	V
2	VESA 800 x 600-85 Hz	53.67 kHz	VESA	V	V	V
3	VESA 1024 x 768-85 Hz	68.68 kHz	VESA	V	V	V
4	Apple 1152 x 870-75 Hz	68.68 kHz	Macintosh 21 Color	V	V	-
5	VESA 1280 x 1024-85 Hz	91.15 kHz	VESA	V	V	V
6	VESA 1600 x 1200-75 Hz	93.75 kHz	VESA	V	V	V
7	VESA 1600 x 1200-85 Hz	106.25 kHz	VESA	-	-	V
8	VESA 1600 x 1200-90 Hz	112.50 kHz	VESA	-	-	V

OPMERKING :

■ Ingangssignalen met ongeveer dezelfde frequenties kunnen als eenzelfde signaal geïnterpreteerd worden.
■ De onderstaande horizontale tijdscondities worden aanbevolen bij sync. H/V afzonderlijk of H/V composiet.
Voor 31 kHz - 52 kHz horizontale frequentie:
De horizontale "front porch" moet groter zijn dan 0.1μec..
De horizontale "Sync.-breedte" moet liggen tussen 1.0 - 3.8 μsec.
De horizontale "back porch" moet groter zijn dan 1.2 µsec.
De horizontale "blanking" moet groter zijn dan 3.5 µsec.
Voor 52 kHz - 100 kHz horizontale frequentie:
De horizontale "front porch" moet groter zijn dan 0.1μsec.
De horizontale "Sync.-breedte" moet liggen tussen 0.8 - 3.0 μsec.
De horizontale "back porch" moet groter zijn dan 1.1 µsec.
De horizontale "blanking" moet groter zijn dan 2.3 µsec.
■ Wij bevelen de volgende vertikale tijdscondities aan.
De verticale "front porch" moet groter zijn dan 9 µsec.
De verticale "Sync.-breedte" dient niet minder dan 100 µsec te bedragen.
De verticale "back porch" moet groter zijn dan 400 µsec.
De verticale "blanking" moet groter zijn dan 450 µsec.
■ Waarschijnlijk is het instellen op het gewenst formaat en gewenste positie niet mogelijk ingeval de front- of backporch video-signalen extreem lang zijn, of de beeldherhalings-frequentie te hoog ingesteld staat.
■ Standaardinstellingen kunnen zonder voorafgaande aankondiging gewijzigd worden.
■ Deze monitor is getest en voldoet aan de ZH1/618 en EN29241-3 (ISO9241-3) eisen ten aanzien van de ergonomie bij de bovenstaande VESA 1024x768 - 75Hz video mode.

STROOM AAN/UIT

● Druk op de voedingschakelaar (①) om de stroom AAN/UIT te zetten.

■ Als de stroom AAN staat, brandt het LED van de voeding.

DEGAUSSEN

● Druk op de schakelaar DEGAUSS om handmatig te degaussen.

■ Gebruik deze functie uitsluitend als u kleurongerechtigheden op het scherm ziet nadat u de monitor heeft AAN gezet.

■ Wacht ongeveert 10 minuten eer u defunctie herhaalt.

AFSTELLEN

- Druk op de keuzetoets van het item dat u wilt instellen. Daarna kunt u instellen met de insteitoetsen die in de onderstaande tabellen staan.

■ Met de On Screen Display functie van "EasyMenu" kunt de gekozen items en instellingen zien.

■ Als EasyMenu niet op het scherm staat, kunt u contrast en helderheid instellen zonder dat u een keuzetoets hoeft in te drukken.

■ U kunt de ingestelde stand opslaan. Zie pagina 63 "OPSLAG".

Voorbeeld van "EasyMenu"

Item	Keuze-toets	Insteltoets	Functie
Contrast			Maakt het beeld helderder, uitgezonderd de achtergrond
			Maakt het beeld donkerder, uitgezonderd de achtergrond
Helderheid			Maakt het beeld helderder, inclusief de achtergrond
			Maakt het beeld donkerder, inclusief de achtergrond

INSTELLEN (Vervolg))

Item	Keuze-toets	Insteltoets	Functie
Horizontale Positie			verplaatst de beeldpositie naar rechts.
			verplaatst de beeldpositie naar links.
Horizontaal Formaat			vergroot het beeld horizontaal.
			verkleint het beeld horizontaal.
Verticale Positie			verplaatst de beeldpositie naar omhoog.
			verplaatst de beeldpositie naar omlaag.
Verticaal Formaat			vergroot het beeld verticaal.
			verkleint het beeld verticaal.
Rotatie			roteert het hele beeld naar rechts.
			roteert het hele beeld naar links.
Pincushion			draait de linker/rechter zijden van het beeld naar buiten.
			draait de linker/rechter zijden van het beeld naar binnen.
Trapezium			vergroot de bovenkant en verkleint de onderkant.
			verkleint de bovenkant en verkleint de onderkant.
Pincushion rechts			buigt de rechterkant naar buiten
			buigt de rechterkant naar binnen
Trapezium rechts			vergroot de rechter bovenkant en krimpt de rechter onderkant in
			krimpt de rechter bovenkant in en vergroot de rechter onderkant

■ Wij adviseren de onderstaande procedures in acht te nemen om de vervormingen te corrigeren:
"Rotatie" → "Pincushion" en "Trapezium" → "Pincushion rechts"
en "Trapezium rechts"
(Linkerzijde corrigeren)
(Rechterzijde corrigeren)

INSTELLEN (Vervolg)

Item		Keuze-toets	Insteltoets	Functie
Kleurkeuze				wijzigt de kleur naar de volgende mode.	No.1:9300KNo.2:6500KNo.3:5000KHTGTNo.4:GEBRUIKER(Indien beschikbaar)
				wijzigt de kleur naar de vorige mode.
Kleurbalans	Rood			versterkt het Rood. Als het Rood de bovenste limiet bereikt, verzwakt dit het Groen en het Blauw.
				versterkt het Groen en Blauw. Als het Groen of Blauw de bovenste limiet bereikt, verzwakt dit het Rood.
	Groen			versterkt het Groen. Als het Groen de bovenste limiet bereikt, verzwakt dit het Blauw en het Rood.
				versterkt het Blauw en Rood. Als het Blauw of Rood de bovenste limiet bereikt, verzwakt dit het Groen.
	Blauw			versterkt het Blauw. Als het Blauw de bovenste limiet bereikt, verzwakt dit het Rood en het Groen.
				versterkt het Rood en het Groen. Als het Rood of het Groen de bovenste limiet bereikt, verzwakt dit het Blauw.
	Kleuren reset	(Deze handeling is alleen geldig als Rood, Groen of Blauw reeds gekozen is.)		maakt de laatste kleurinstelling ongedaan en roept de kleurinstelling op van de daarvoor gekozen kleurmode

■ De mode "Nr.4:GEBRUIKER" is niet op de fabriek ingesteld en kan indien gewenst geprogrammeerd worden. Na het instellen van "Kleurbalans" (Rood, Groen of Blauw) en "OPSLAG" (zie pagina 63) wordt uw kleurbalans weer hersteld door "Nr.4 :GEBRUIKER" te kiezen.

INSTELLEN (Vervolg)

Item	Keuze-toets	Insteltoets	Functie
Horizontale moire reductie	tegelijkertijd		stelt het horizontale moire aanpassingscircuit in werking
			stelt het horizontale moire aanpassingscircuit buiten werking
			versterkt de werking van het horizontale moire aanpassingscircuit
			verzwakt de werking van het horizontale moire aanpassingscircuit
Verticale moire reductie	tegelijkertijd		stelt het verticale moire aanpassingscircuit in werking
			stelt het verticale moire aanpassingscircuit buiten werking
			versterkt de werking van het verticale moire aanpassingscircuit
			verzwakt de werking van het horizontale moire aanpassingscircuit

Er kan moire op het scherm verschijnen door interferentie tussen CRT dot pitch en het videosignaal door condities van videobbeeld, display afmetingen, display helderheid enz. De condities van display afmetingen, display helderheid enz. instellen voor het instellen van moire.
In bepaalde gevallen kan deze functie tot gevolg hebben dat de beeldkwaliteit vermindert, bijv. focus, golfstoring enz.
■ De conditie van het moire aanpassingscircuit wordt aangegeven door op de keuzetoets te drukken. Doe dit als volgt.

Symboolindicatie	Moire aanpassingscircuit conditie
	Horizontaal	Verticaal
	AAN	AAN
	AAN	UIT
	UIT	AAN
geen indicatie	UIT	UIT

Voorbeeld van "EasyMenu"

OPSLAG

- Druk op toets [STONE] om de huidige instellingsgegevens op te slaan. Doe dit als volgt:

STORED!

Item	Opgeslagen instelling	Oorspronkelijke instelling
H. PositieH. FormaatV. PositieV. FormaatPincushionTrapeziumRechter PincushionH. Moire ReductieV .Moire Reductie	Per video mode is één instelling mogelijk.U kunt maximaal 26 geometrische instellingen opslaan inclusief de standaard instellingen (zie pagina 58 “STANDAARDINSTELLINGEN”).■ Als de maximale opslagruimte is benut zal een instelling voor een nieuwe video mode de oudste overschrijven.■ De video mode onderscheidt zich door de horizontale/verticale frequentie en polariteit van het horizontale/verticale sync. signaal. Als de video modes in deze factoren bijna gelijk zijn kunnen de video modes wellicht echter niet als verschillend worden onderscheiden.	Als de monitor dezelfde video mode herkent.
Kleurbalans(Rood, Groen, Blauw)	Een instelling is mogelijk voor de kleurbalsns “Nr.4:GEBRUIKER”.	Als de kleurbalans“Nr.4:GEBRUIKER” wordt gekozen
RotatieRechter Trapezium	Eén instelling is mogelijk	Als de monitor een correct signaal ontdekt.
ContrastHelderheidKleurkeuze	Een instelling istoecestaan.■ Deze hoeven normaal niet met de hand te worden opgeslagen. Als er ca. 8 seconden niets wordt ondernomen worden de momenteel aangepaste waarden voor deze items automatisch opgeslagen.

RESET

- Alleen als u al uw opgeslagen waardeni wilt annuleren, de netschakelaar (①) op "AAN" zetten terwijl u de toetsen tegelijkertijd indrukt. Hierdoor worden de originele

standaardinstellingen weer ingesteld.Uw eerder bewaarde gegevens zullen verloren gaan en alle aanpassings condities zullen weer in originele staat verschijnen.

SIGNAL CHECK

- Om de invoersignaal conditie op te roepen op de toets

voor (CONTRAST/HELDERHEID) drukken.

De horizontale frequentie en de verticale frequentie worden aangegeven.

■ Precisie frequentie

Horizontaal ongeveer ± 2kHz

Verticaal ongeveer ± 2Hz

AUTOMATISCHE SIGNAALCONTROLE

- Als de monitor de verandering van signaal invoerconditie heeft vastgesteld, geeft de monitor de conditie automatische as volgt aan.

Conditie	Indicatie	Voorbild van “EasyMenu”
Als de monitor een correct signaal herkent.	Het EasyMenu geeft de horizontale frequentie en de verticale frequentie weer.■ Precisie frequentieHorizontaal ongeveer ± 2kHz Verticaal ongeveer ± 2Hz	80 kHz/ 75Hz
Als de monitor geen sync. signaal herkent.	Het Easymenu geeft 5 seconden lang de mededeling “INVALID SYNC”.■ Controleer de netschakelaar van de computer en de aansluiting van het snoer.	INVALID SYNC.
Als de monitor in de energie-besparende modus gaat.(Zie pagina 65)	Het LED van de netschakelaar( ) knippert.■ Controleer de netschakelaar van de computer en de aansluiting van het snoer.	—
Als de monitor een sync. signaal herkent dat buiten de set-up specificaties valt als het signaal onstabiel is.	Het EasyMenu geeft de mededeling “INVALID SCAN FREQ.”■ Controleer de specificatie van het invoersignaal.	INVALID SCAN FREQ.

Video Onderdrukking

- Als de monitor de verandering van de signaal invoer conditie heeft vastgesteld, onderdrukt de monitor het beeld automatisch.

Deze funktiont maakt beeldvervormingen onzichtbaar die kunnen verschijnen tijdens de aanpassingsperiode van het invoersignaal.

De periode van de onderdrukking hangt af van de tijd die nodig is tot het vervangen signaal stabiel wordt.

STROOMBESPARINGSSYSTEEM

- Deze monitor ondersteunt het VESA, Nutek en Energy Star stroombesparingssysteem. Dit geldt echter alleen wanneer gebruik wordt gemaakt van computers en/of grafische kaarten welke VESA DPMS ondersteunen.

VESADPMS				STROOMBESPARINGS STATUS
MODE	BEELD	H-SYNC	V-SYNC	VERBRUIK	SPANNINGS LED
AAN	Actief	Ja	Ja	130 W(nominaal)	Licht Groen op
Stand-by	Zwart	Nee	Ja	minder dan 30 W	Knippert snel
Onderdrukt	Zwart	Ja	Nee
UIT	Zwart	Nee	Nee	ongeveer 4W	Knippert langzaam

PLUG & PLAY

- Deze monitor voldoet aan de VESA DDC1/2B specificaties. Plug & Play is een systeem om computers en randapparatuur (inclusief monitoren) gemakkelijk met elkaar te kunnen verbinden. Het systeem wordt actief als de monitor wordt aangesloten op een computer die is voorbereid op DDC en waarop besturingssysteem software wordt gedraaid met plug & play mogelijkheden.

CRT	21" beeldbuis0,22mm horizontale dot pitch, (0,21mm horizontal mask pitch).Inver Shadow mask, zwarte matrix, fosfor met korte nalichttijd, Vernieuwde Anti-reflectie coating
Ingangssignaal	Video : 0.7 Vp-p, analoogSync. : gescheiden H, V of samengesteld H/V TTL niveau of Sync. op Groen 0.3 Vp-p
Synchronisatie		CM802E/ET	CM803ET
	Horizontaal:	31 - 100 kHz	31 - 115 kHz
	Verticaal :	50 - 160 Hz	50 - 160 Hz
Resolutie	Horizontaal : Max. 1,600 beeldpuntenVerticaal : Max. 1,280 lijnen
Video Klok Frequentie	CM802E/ET	CM803ET
	200 MHz (max.)	240 MHz (max.)
Zichtbare beeldmatt	20 inches (508 mm), diagonaal
Zichtbare beeldgroote	Horizontaal : 406 mmVerticaal : 305 mm
Kleurtemperatuur	Standaard kleurbalans Nr. 1 : 9300 KStandaard kleurbalans Nr. 2 : 6500 KStandaard kleurbalans Nr. 3 : 5000 KKleurbalans Nr. 4 : door gebruiker in te stellen
Opwarmtijd	30 minuten om tot optimale prestaties te komen.
Netspanning	AC100 - 120 / 200 - 240 V, automatisch geselecteerd.Geleverd met stroombesparingsmodus.Stroomverbruik : 130 W (nominaal)
Afmetingen	488 (W) x 474 (H) x 534 (D) mmKantel- en draaivoet inbegrepen.
Netto gewicht	33 kg
OmgevingsOmstandigheden	Temperatuur :relatievevochtigheid:	- Gebruik5°C tot 35°C10% tot 80%	Opslag-20°C tot 60°C10% tot 90%

Specificaties en ontwerp zijn onderhevig aan veranderingen zonder voorafgaande

HITACHI

Hitachi, Ltd. Tokyo, Japan
