GEBRUIKSAANWIJZING OP1130 Océ

Océ | Gebruikershandleiding

N e d e r l a n d s t a l i g

Elke maand moet de tellerstand aan Océ Nederland worden doorgegeven.

Uitlezen via het bedieningspaneel:

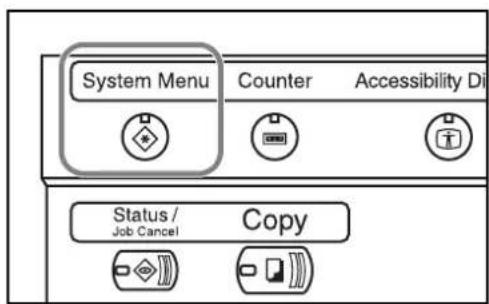

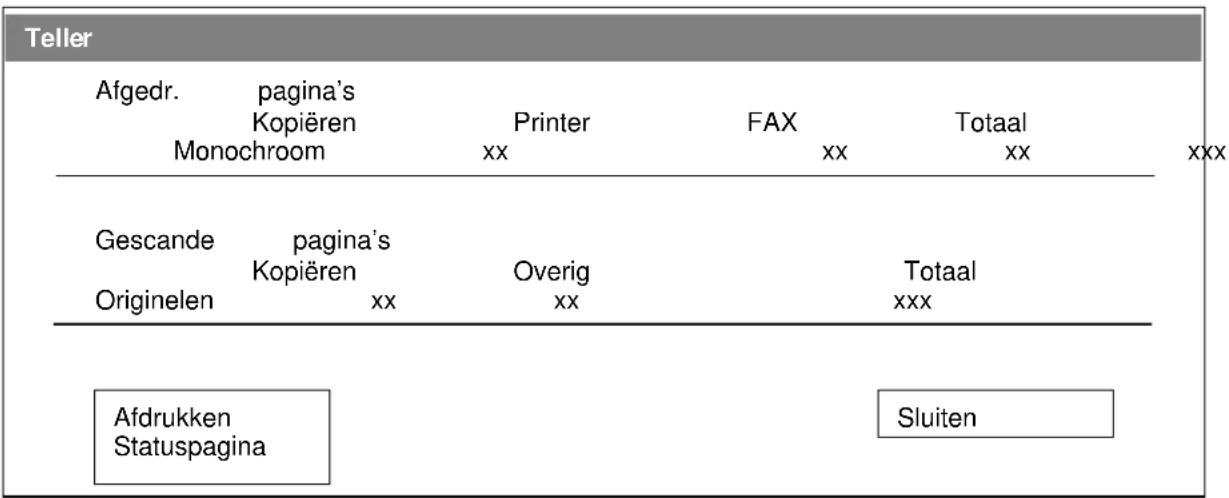

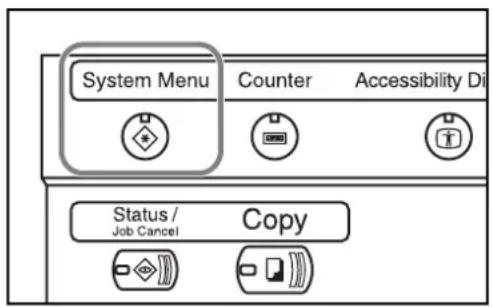

1. Druk op de toets Counter op de linker bovenzijde van het bedieningspaneel. Hierna krijgt u het volgende scherm te zien:

1. De tellerstand die vermeld staat bij "Afgedr. pagina's Monochroom Totaal" moet elke maand aan Océ worden doorgegeven.
2. De tellerstand staat ook vermeld onderaan de statuspagina achter de tekst "Totaal aantal afgedrukte pagina's".

Deze statuspagina wordt geprint na indrukken van de toets "Afdrukken status pagina"

OP1130 (KM-3050

OP1140 (KM-4050)

OP1150 (KM-5050)

Gebruikershandleiding

ershandleiding

Lees de gebruikershandleiding voordat u dit apparaat in gebruik neemt. Bewaar de handleiding in de buurt van het apparaat, zodat deze directbeschikbaaris.

Inleiding

Hartelijk dank voor uw aankoop van de KM-3050/KM-4050/KM-5050.

Deze gebruikershandleiding is bedoeld om u te helpen het apparaat correct te bedienen, het basisonderhoud uit te voeren en zo nodig eenvoudige problemen op te lossen, zodat u uw apparaat steeds in optimale staat kunt gebruiken.

Lees deze gebruikershandleiding aandachtig voor u het apparaat gaat gebruiken. Bewaar de handleiding in de buurt van het apparaat zodat u ze snel kunt raadplegen.

In deze gebruikershandleiding verwijzen KM-3050, KM-4050 en KM-5050 respectievelijk naar het 30 ppm-model (pagina's per minuut), 40 ppm-model en 50 ppm-model.

Wettelijke kennisgevingen en veiligheidsvoorschriften

Lees deze informatie voordat u uw apparaat in gebruik neemt. Dit hoofdstuk bevat informatie over de volgende onderwerpen:

• Wettelijke kennisgevingen......ii
- Wat betreft handelsnamen ....iii
- Energy Star (ENERGY STAR ^ ) Program......vi
- Veiligheidsconventies in deze handleiding ...... vii
• Waarschuwingsetiketten ...... viii
- Voorzorgsmaatregelen bij de installatie....ix
- Voorzorgsmaatregelen voor gebruik ....xi
- Veiligheid van de laserstraal....xiv
- Veiligheidsinstructies met betrekking tot het afsluiten van de stroomtoevoer ....xv

Wettelijke kennisgevingen

Het kopieren of op een andere manier reproduceren van deze gehele handleiding of gedeelten van de handleiding, zonder voorafgaande schriftelijke toestemming van Kyocera Mita Corporation, is verboden.

Wettelijke beperkingen op kopiëren

• Het kan verboden zijn om auteursrechtelijk beschermd materiaal te kopieren zonder toestemming van de copyright-houder.
• Het is in elk geval verboden om binnen- en buitenlandse valuta's te kopieren.
• Plaatselijke wetten en bepalingen kunnen mogelijk het kopiëren van ander materiaal dan hierboven is vermeld verbieden.

Wat betreft handelsnamen

• KPDL is een handelsmerk van Kyocera Corporation.
• Microsoft, MS-DOS, Windows, Windows NT en Internet Explorer zijn gedeponeerde handelsmerken van Microsoft Corporation in de VS en/of in andere landen.
• Windows Me en Windows XP zijn handelsmerken van Microsoft Corporation.
• PCL is een handelsmerk van Hewlett-Packard Company.
• Adobe Acrobat, Adobe Reader en PostScript zijn handelsmerken van Adobe Systems, Incorporated.
• Ethernet is een gedeponeerd handelsmerk van Xerox Corporation.
• Novell en NetWare zijn gedeponeerde handelsmerken van Novell, Inc.
• Centronics is een handelsmerk van Centronics Data Computer Corporation.
• IBM en IBM PC/AT zijn handelsmerken van International Business Machines Corporation.
• Power PC is een handelsmerk van IBM in de VS en/of in andere landen.
• AppleTalk is een gedeponeerd handelsmerk van Apple Computer, Inc.
• CompactFlash en CF zijn handelsmerken van SanDisk, Inc.
  • PC-PR201/65A is een product van NEC Corporation.
• VP-1000 is een product van Seiko Epson Corporation.
• Dit apparaat is ontwikkeld met behulp van het ingebouwde real-time besturingssysteem Tornado™ van Wind River Systems, Inc.
• PCL6, een opdrachtentaal van HP LaserJet geëmuleerd door dit apparaat, gebruikt het compatibele systeem PeerlessPrintXL ontwikkeld door Peerless Systems Corporation. PeerlessPrintXL is een handelsmerk van Peerless Systems Corporation (2381 Rosecrans Ave. ElSegundo, CA 90245, VS).
• TrueType is een gedeponeerd handelsmerk van Apple Computer Inc.
• DFHSGOTHIC-W5 en DFHSMINCHO-W3 zijn Heisei-lettertypen. Kyocera Mita Corporation gebruikt deze lettertypen onder overeenkomsten met de Japanese Standards Association. Elke vorm van reproductie van deze lettertypen zonder voorafgaande toestemming van Kyocera Mita Corporation is verboden.
• Heisei-lettertypen zijn ontwikkeld door werkgroepen in samenwerking met de Japanese Standards Association. Reproductie van deze lettertypen zonder toestemming is verboden.
• TypeBankG-B, TypeBankM-M en Typebank-OCR zijn handelsmerken van TypeBank®.
• Alle Europese lettertypen die in dit apparaat zijn geïnstalleerd, worden gebruikt onder licentieovereenkomst met Monotype Imaging Inc.

• Helvetica, Palatino en Times zijn gedeponeerde handelsmerken van Linotype-Hell AG.

• ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery en ITC ZapfDingbats zijn gedeponeerde handelsmerken van International Type-face Corporation.

• UFST™ MicroType ^ lettertypen van Monotype Imaging Inc. zijn in dit apparaat geïnstalleerd.
• Dit apparaat bevat de NF-module ontwikkeld door ACCESS Co., Ltd.
• Dit apparaat bevat software met modules die ontwikkeld zijn door de Independent JPEG Group.

Alle overige merk- en productnamen zijn gedeponeerde handelsmerken of handelsmerken van de respectieve bedrijven. De symbolen ^TM en ^® worden niet in deze gebruikershandleiding gebruikt.

GPL

Bepaalde firmware van dit apparaat maakt ten dele gebruik van de GPL-toepassingscodes (www.fsf.org/ copyleft/gpl.html). Ga naar / www.kyoceramita.com/gpl voor verdere informatie over het beschikbaar maken van de GPL-toepassingscodes.

Wij hebben als bedrijf dat deelneemt aan het internationale Energy Star-programma, vastgesteld dat dit apparaat voldoet aan de standaarden zoals bepaald in het internationale Energy Star-programma.

Informatie over het internationale Energy Star-programma

De basisdoelstelling van het Internationale Energy Star-programma is het bevorderen van een efficiënt gebruik van energie en het terugdringen van milieuverontreiniging die gepaard gaat met energieverbruik, door het bevorderen van de fabricage en verkoop van producten die voldoen aan de standaarden van het programma.

De standaarden van het internationale Energy Star-programma vereisen dat multifunctionele apparaten zijn voorzien van een energiespaarstand waarmee het energieverbruik wordt teruggebracht nadat er een bepaalde tijd is verstreken sinds het apparaat het laatst werd gebruikt, en van een uitschakelmodus die het apparaat automatisch uitschakelt wanneer er gedurende een bepaalde tijdsperiode geen activiteiten hebben plaatsgevonden. Als het apparaat is uitgerust met printer- en faxfuncties, moeten de printer en fax in de energiespaarstand komen te staan waarmee het energieverbruik automatisch wordt teruggebracht nadat er een bepaalde tijd is verstreken sinds deze functies werden gebruikt, en moeten deze functies ook de slaapmodus ondersteunen waarmee het energieverbruik tot een minimum wordt teruggebracht wanneer er gedurende een bepaalde tijdsperiode geen activiteiten hebben plaatsgevonden.

Dit product beschikt over de volgende toepassingen, doordat het voldoet aan de standaarden van het Internationale Energy Star-programma.

Dit apparaat heeft een slaapmodus om een optimale energiebesparing te bewerkstelligen.

Slaapmodus

Het apparaat schakelt de slaapmodus automatisch in wanneer er 15 minuten zijn verstreken sinds het apparaat voor het laatst werd gebruikt. De tijdsperiode waarin er geen activiteiten mogen plaatsvinden voordat de slaapmodus wordt geactiveerd, kan worden vergroot. Raadpleeg voor meer informatie Slaap- en automatische slaapmodus op pagina3-4.

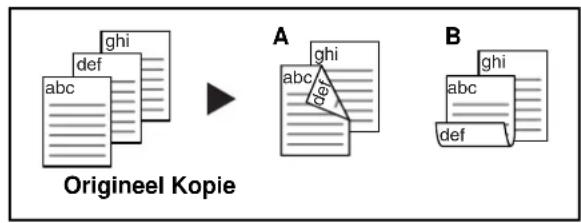

Automatische dubbelzijdige kopieerfunctie

Het Energy Star-programma moedigt het gebruik van dubbelzijdig kopiëren aan, waardoor de belasting op het milieu wordt teruggebracht. Dit apparaat bevat dubbelzijdig kopiëren als standaardfunctie. Als u bijvoorbeeld twee 1-zijdige originelen als dubbelzijdige kopie op één vel papier kopieert, kunt u de hoeveelheid gebruikt papier verminderen. Raadpleeg voor meer informatie Duplexkopiëren op pagina3-13.

Gerecycled papier

In het kader van het Energy Star-programma wordt het gebruik van milieuvriendelijk, gerecycled papier aanbevolen. Uw verkoop- of servicevertegenwoordiger kan informatie geven over aanbevolen papiersoorten.

Veiligheidsconventies in deze handleiding

De delen van deze handleiding en onderdelen van het apparaat die zijn aangeduid met symbolen, bevatten veiligheidswaarschuwingen ter bescherming van de gebruiker, andere personen en voorwerpen in de buurt. Ze zijn ook bedoeld voor een correct en veilig gebruik van het apparaat. De symbolen met hun betekenis worden hieronder beschreven.

WAARSCHUWING: Dit geeft aan dat wanneer u onvoldoende aandacht besteedt aan of u niet op de juiste wijze houdt aan de betreffende punten, dit kan leiden tot ernstig letsel of zelfs levensgevaar.

VOORZICHTIG: Dit geeft aan dat wanneer u onvoldoende aandacht besteedt aan of u niet op de juiste wijze houdt aan de betreffende punten, dit kan leiden tot lichamelijk letsel of mechanische beschadiging.

Symbolen

Het △-symbool geeft aan dat het betreffende deel veiligheidswaarschuwingen bevat. Specifieke aandachtspunten worden binnenin het symbool aangegeven.

..... [Algemene waarschuwing]

.... [Waarschuwing voor gevaar van elektrische schokken]

.... [Waarschuwing voor hoge temperatuur]

Het Symbol geeft aan dat het betreffende deel informatie bevat over niet-toegestane handelingen. Specifieke informatie over de niet-toegestane handeling staat binnenin het symbool.

.... [Waarschuwing voor niet-toegestane handeling]

..... [Demontage verboden]

Het ●-symbool geeft aan dat het betreffende deel informatie bevat over handelingen die moeten worden uitgevoerd. Specifieke informatie over de vereiste handeling staat binnenin het symbool.

.... [Waarschuwing voor vereiste handeling]

.... [Haal de stekker uit het stopcontact]

.... [Sluit het apparaat altijd aan op een geaard stopcontact]

Neem contact op met uw servicevertegenwoordiger om een vervanging te bestellen als de veiligheidswaarschuwingen in deze gebruikershandleiding onleesbaar zijn of als de handleiding zelf ontbreekt. (Tegen betaling.)

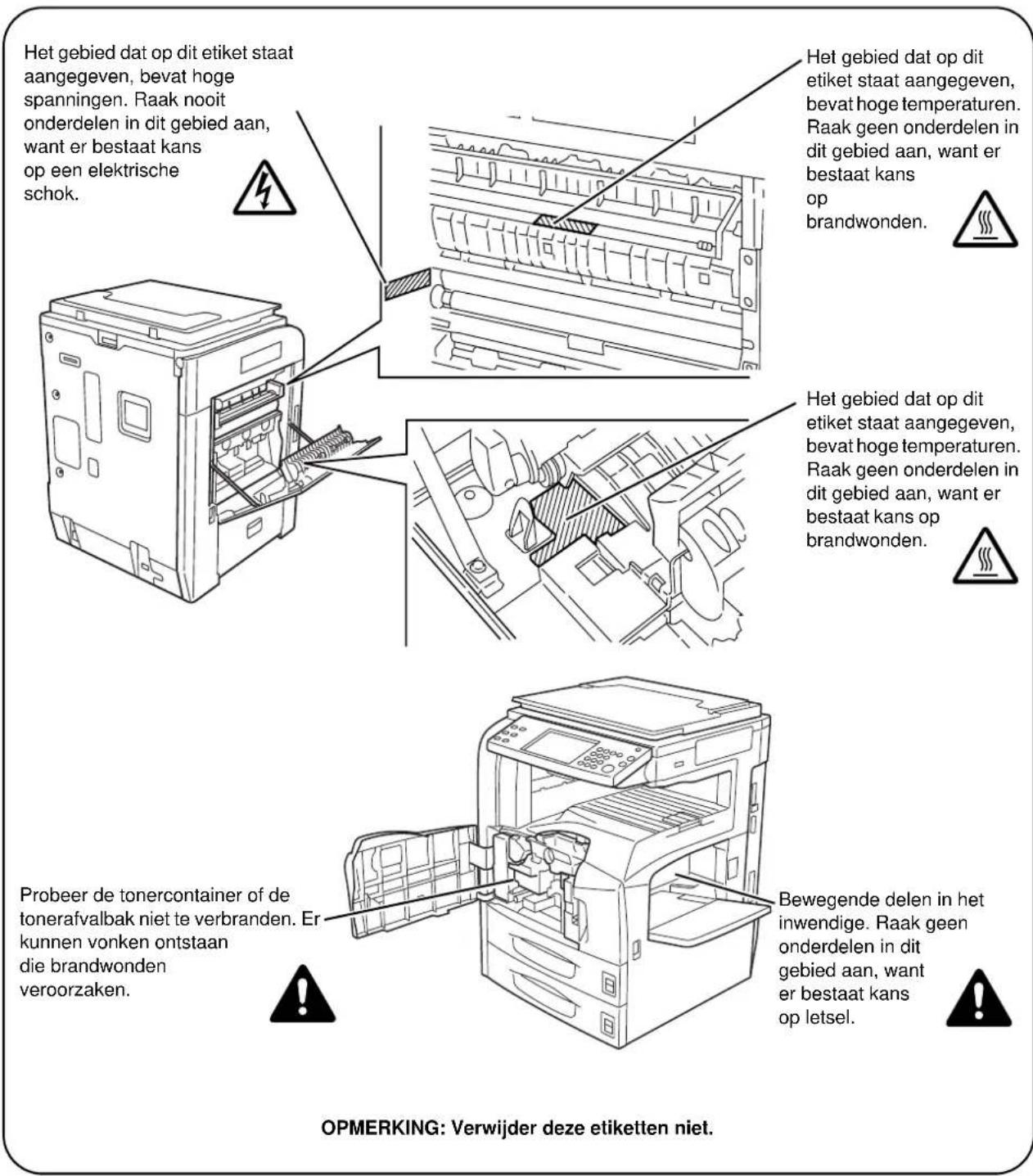

Waarschuwingsetiketten

Er zijn ten behoeve van de veiligheid op de volgende plaatsen waarschuwingsetiketten op het apparaat aangebracht. Voorkom brand of elektrische schokken bij het verhelpen van een papierstoring of wanneer u de toner vervangt.

Het gebied dat op dit etiket staat aangegeven, bevat hoge spanningen. Raak nooit onderdelen in dit gebied aan, want er bestaat kans op een elektrische schok. Het gebied dat op dit etiket staat aangegeven, bevat hoge temperaturen. Raak geen onderdelen in dit gebied aan, want er bestaat kans op brandwonden. Het gebied dat op dit etiket staat aangegeven, bevat hoge temperaturen. Raak geen onderdelen in dit gebied aan, want er bestaat kans op brandwonden. Probeer de tonercontainer of de tonerafvalbak niet te verbranden. Er kunnen vonken ontstaan die brandwonden veroorzaken. Bewegende delen in het inwendige. Raak geen onderdelen in dit gebied aan, want er bestaat kans op letsel. OPMERKING: Verwijder deze etiketten niet.

Voorzorgsmaatregelen bij de installatie

Omgeving

Voorzichtig

Plaats het apparaat niet op of in plaatsen die niet stabiel of vlak zijn. Op dergelijke plaatsen kan het apparaat vallen. Dergelijke situaties leveren gevaar van lichamelijk letsel of beschadiging van de apparatuur op.

Plaats het kopieerapparaat niet op vochtige of stoffige/vuile locaties. Reinig de stekker om gevaar van brand en elektrische schokken te voorkomen, wanneer er stof en vuil op de stekker zijn terechtgekomen.

Plaats het kopieerapparaat niet in de buurt van radiatoren, kachels of andere warmtebronnen of in de buurt van ontvlambare voorwerpen om gevaar van brand te voorkomen.

Laat ruimte vrij, zoals hieronder wordt aangegeven, om het apparaat koel te houden en het vervangen van onderdelen en onderhoud te vergemakkelijken. Laat met name rond de achterklep voldoende ruimte vrij, zodat de lucht het apparaat gemakkelijk kan verlaten.

≥10 cm ≥30 cm 30 cm ≥100 cm

Overige voorzorgsmaatregelen

Ongunstige omgevingsomstandigheden kunnen van invloed zijn op de veilige werking en de prestaties van het apparaat. Installeer het apparaat in een ruimte met airconditioning en zet het apparaat niet op de volgende plaatsen.

- Plaats het apparaat niet in de buurt van een venster of direct in het zonlicht.

• Vermijd plaatsen met trillingen.
• Vermijd plaatsen met sterke temperatuurschommelingen.
• Vermijd plaatsen met directe blootstelling aan warme of koude lucht.
• Vermijd slecht geventileerde locaties.

Als de vloer niet bestand is tegen zwenkwieltjes, is het mogelijk dat de vloer beschadigd is wanneer het apparaat na de installatie wordt verplaatst.

Tijdens het kopieren komen er kleine hoeveelheden ozon vrij, maar deze hoeveelheden vertegenwoordigen geen gezondheidsrisico. Als het apparaat echter langere tijd in een slecht geventileerde ruimte wordt gebruikt of wanneer er een zeer groot aantal kopieën wordt gemaakt, kan de reuk onaangenaam worden. Een juiste omgeving voor kopieerwerk moet goed geventileerd zijn.

Stroomtoevoer/aarding van het apparaat

Waarschuwing

Gebruik geen stroomtoevoer met een ander voltage dan aangegeven. Sluit niet meerdere apparaten op één stopcontact aan. Dergelijke situaties leveren gevaar van brand of elektrische schokken op.

Steek de stekker stevig in het stopcontact. Als metalen voorwerpen in contact komen met de pinnen van de stekker, kan dit brand of elektrische schokken veroorzaken.

Sluit het apparaat altijd aan op een geaard stopcontact, om het gevaar van brand of elektrische schokken bij kortsluiting te voorkomen. Neem contact op met uw onderhoudstechnicus als een geaarde aansluiting niet mogelijk is.

Overige voorzorgsmaatregelen

Sluit de stekker op het dichtstbijzijnde stopcontact aan.

Gebruik van plastic zakken

Waarschuwing

Houd de plastic zakken die bij het apparaat worden gebruikt, uit de buurt van kinderen. Het plastic kan aan neus en mond vast blijven zitten en verstikking veroorzaken.

Voorzorgsmaatregelen voor gebruik

Waarschuwingen bij het gebruik van het apparaat

Waarschuwing

Plaats geen metalen voorwerpen of voorwerpen die water bevatten (vazen, bloempotten, kopjes, enz.) op of in de buurt van het apparaat. Dit vormt een risico voor brand of elektrische schokken mocht het water in het apparaat terechtkomen.

Haal geen van de panelen van het apparaat, omdat er dan kans bestaat op elektrische schokken als gevolg van de hoge spanning in het apparaat.

Zorg dat het netsnoer niet beschadigd raakt of breekt en probeer het niet te repareren. Plaats geen zware voorwerpen op het snoer, trek er niet onnodig aan en veroorzaak geen andere schade. Dergelijke situaties leveren gevaar van brand of elektrische schokken op.

Probeer het apparaat of onderdelen ervan nooit te repareren of te demonteren, omdat er dan gevaar van brand, elektrische schokken of blootstelling aan laserstraling bestaat. Als de laserstraal buiten het apparaat komt, kan deze blindheid veroorzaken.

Als het apparaat uitzonderlijk heet wordt, als er rook uit het apparaat komt, als er een vreemde geur ontsnapt, of als er zich een andere ongewone situatie voordoet, bestaat er gevaar van brand of een elektrische schok. Zet de hoofdstroomschakelaar onmiddellijk uit (O-stand), zorg ervoor dat u de stekker uit het stopcontact haalt en neem contact op met uw onderhoudstechnicus.

Als er schadelijke zaken (paperclips, water, andere vloeistoffen, enz.) in het apparaat terechtkomen, moet u onmiddellijk de stroomschakelaar uitzetten (O-stand). Vervolgens moet u direct de stekker uit het stopcontact halen, om gevaar van brand of elektrische schokken te voorkomen. Neem hierna contact op met uw onderhoudstechnicus.

Zorg ervoor dat u een stekker niet met natte handen in het stopcontact steekt of eruit haalt, omdat er dan gevaar van elektrische schokken bestaat.

Neem altijd contact op met uw onderhoudstechnicus voor onderhoud of reparatie van interne onderdelen.

Voorzichtig

Trek niet aan het netsnoer wanneer u dit uit het stopcontact haalt. Als u aan het netsnoer trekt, kunnen de draden breken en bestaat er gevaar van brand of elektrische schokken. (Pak altijd de stekker vast wanneer u het netsnoer wilt loskoppelen van het stopcontact.)

Haal altijd de stekker uit het stopcontact, wanneer u het apparaat verplaatst. Als het netsnoer beschadigd raakt, bestaat er gevaar van brand of elektrische schokken.

Houd het apparaat bij het optillen of verplaatsen altijd alleen vast op de daarvoor bestemde plaatsen.

Haal om veiligheidsredenen de stekker bij het reinigen van het apparaat altijd uit het stopcontact.

Als zich in het apparaat stof ophoopt, bestaat er gevaar van brand of andere problemen. Het wordt daarom aanbevolen uw onderhoudstechnicus te raadplegen met betrekking tot het reinigen van interne onderdelen. Dit is met name effectief als u dit laat doen voorafgaande aan een periode van hoge luchtvochtigheid. Raadpleeg uw onderhoudstechnicus over de kosten voor het reinigen van de interne onderdelen van het apparaat.

Overige voorzorgsmaatregelen

Plaats geen zware voorwerpen op het apparaat en zorg ervoor dat het apparaat niet beschadigd raakt.

Open tijdens het kopieren de voorklep niet, schakel de hoofdstroomschakelaar niet uit en trek de stekker niet uit het stopcontact.

Neem contact op met de onderhoudstechnicus wanneer u het apparaat wilt optillen of verplaatsen.

Raak geen elektrische onderdelen, zoals connectoren of printplaten aan. Deze kunnen beschadigd raken door statische elektriciteit.

Probeer geen handelingen te verrichten die niet in deze handleiding zijn beschreven.

Kijk niet rechtstreeks in het licht van de scanlampen, omdat dit vermoeidheid of pijn in uw ogen kan veroorzaken.

Dit apparaat is uitgerust met een HDD (harde schijf). Probeer het apparaat niet te verplaatsen wanneer de stroom nog aanstaat. Aangezien schokken of trillingen als gevolg hiervan schade aan de harde schijf kunnen veroorzaken, moet u ervoor zorgen dat u de stroom uitschakelt, voordat u het apparaat probeert te verplaatsen.

Waarschuwingen voor de omgang met verbruiksartikelen

Voorzichtig

De tonercontainer en de tonerafvalbak mogen niet worden verbrand. De vonken kunnen brandwonden veroorzaken.

Houd de tonercontainer en de tonerafvalbak buiten het bereik van kinderen.

Als er onverhoopt toner uit de tonercontainer of de tonerafvalbak wordt gemorst, moet u inademing of inname van toner voorkomen, evenals contact met de ogen en de huid.

• Als u onverhoeds toner inademt, gaat u naar een plaats met frisse lucht en gorgelt u met veel water. Neem bij opkomende hoest contact op met een arts.
• Als u toner binnenkrijgt, spoelt u uw mond met water en drinkt u 1 of 2 koppen water om de inhoud van uw maag te verdunnen. Neem zo nodig contact op met een arts.
• Als u toner in uw ogen krijgt, spoelt u ze grondig met water. Als de ogen gevoelig blijven, neemt u contact op met een arts.
• Als u toner op de huid krijgt, wast u uw huid met water en zeep.

De tonercontainer en de tonerafvalcontainer mogen niet worden opengemaakt of vernietigd.

Als de los verkrijgbare faxkit is geïnstalleerd en de hoofdnetschakelaar is uitgeschakeld, kunnen er geen faxen verstuurd/ontvangen worden. Schakel de hoofdnetschakelaar op het bedieningspaneel niet uit, maar druk op de Power toets van het bedieningspaneel om het apparaat in de slaapmodus te zetten.

Overige voorzorgsmaatregelen

Verwijder de tonercontainer en de tonerafvalbak na gebruik altijd overeenkomstig de plaatselijke milieuwetgeving.

Als het apparaat langere tijd niet wordt gebruikt, verwijdert u het papier uit de cassette en de MF-lade (multifunctionele lade), legt u dit terug in de oorspronkelijke verpakking en verzegelt u deze weer.

Bewaar de eenheid niet op een plaats die wordt blootgesteld aan:

• Direct zonlicht
• Hoge of snel variërende temperaturen of luchtvochtigheid (limiet: 40°C of 104°F)

Veiligheid van de laserstraal

Laserstralen kunnen gevaarlijk zijn voor het menselijk lichaam. Om deze reden is de laserstraal in het apparaat hermetisch afgesloten binnen een beschermende behuizing en achter een externe afdekking. Bij normale bediening van het product door de gebruiker kan er geen straling uit het apparaat ontsnappen.

Dit apparaat wordt geclassificeerd als een laserproduct van klasse 1 volgens IEC 60825.

Voorzichtig: Het uitvoeren van andere procedures dan in deze handleiding beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

Deze etiketten zijn aangebracht op de laserscaneenheid in het apparaat en bevinden zich niet op een plaats die toegankelijk is voor de gebruiker.

Het onderstaande etiket bevindt zich aan de rechterkant van het apparaat.

Veiligheidsinstructies met betrekking tot het afsluiten van de stroomtoevoer

Voorzichtig: De stekker is het belangrijkste onderdeel voor het afsluiten van de stroomtoevoer! Andere schakelaars op de apparatuur zijn slechts functionele schakelaars en zijn niet geschikt om de apparatuur van de stroomtoevoer los te koppelen.

Wij verklaren op basis van onze eigen verantwoordelijkheid dat het product waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende specificaties.

EN55024

EN55022 Class B

EN61000-3-2

EN61000-3-3

EN60950

EN60825-1

EN300330-1

EN300330-2

Radiofrequentie-verzender

Dit apparaat bevat een verzendmodule. Wij, de fabrikant, verklaren hierbij dat deze apparatuur in overeenstemming is met de essentiële vereisten en andere relevante bepalingen in Richtlijn 1999/5/EC.

Radio-identificatietechnologie

In sommige landen is de radio-identificatietechnologie die bij deze apparatuur wordt gebruikt om de tonercontainer te identificeren, onderhevig aan autorisatie. Het gebruik van deze apparatuur kan als gevolg hiervan beperkt zijn.

Over deze gebruikershandleiding

Deze gebruikershandleiding bestaat uit de volgende hoofdstukken.

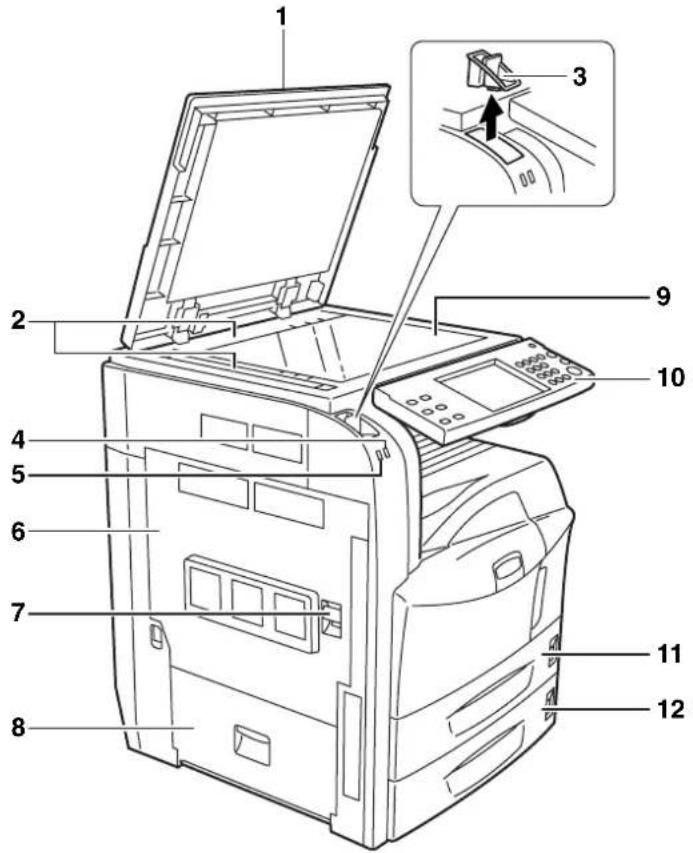

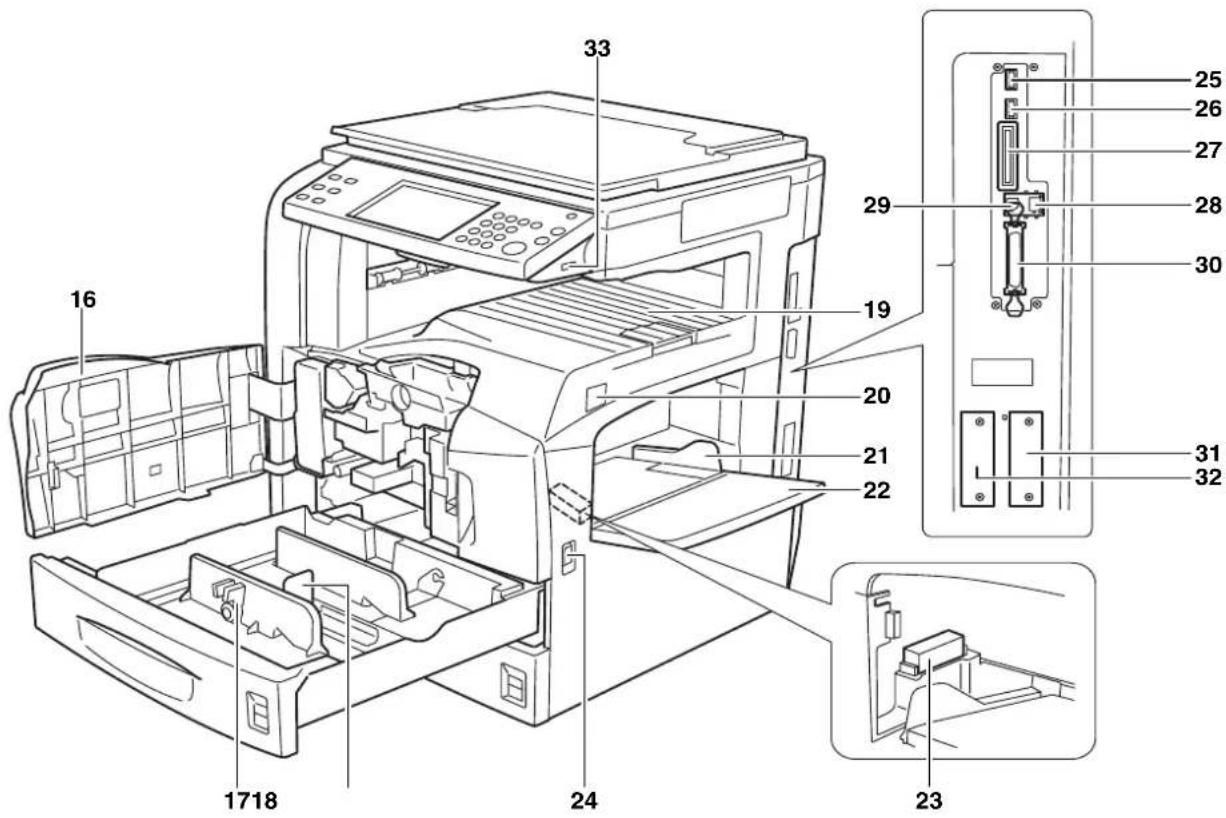

Hoofdstuk 1 - Onderdeelnamen

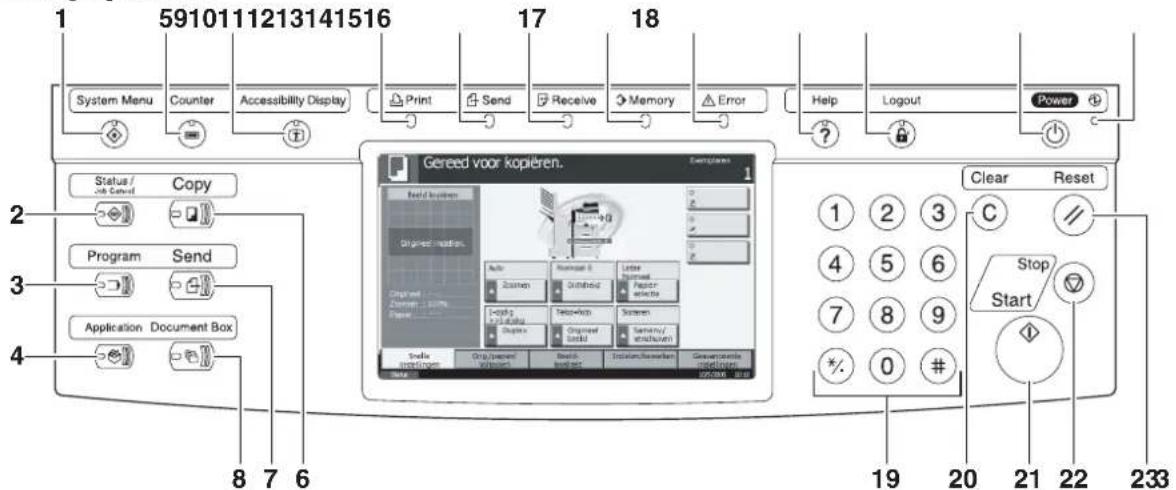

Beschrijft de onderdelen van het apparaat en de toetsen op het bedieningspaneel.

Hoofdstuk 2 - Voorbereiding voor het gebruik

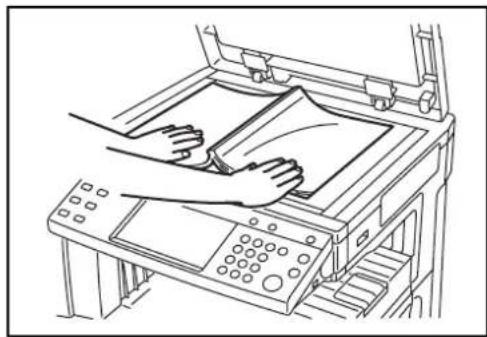

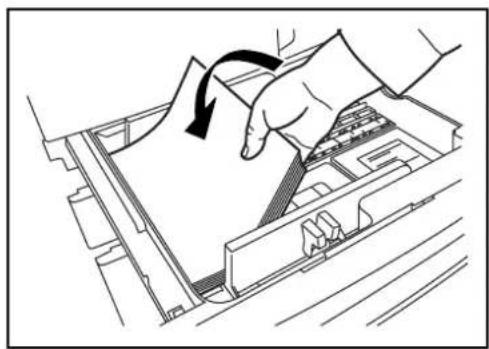

Bevat uitleg over het toevoegen van papier, het plaatsen van originelen, het aansluiten van het apparaat en de benodigde configuraties voor het eerste gebruik.

Hoofdstuk 3 - Basishandelingen

Beschrijft de basisprocedures voor kopieren, afdrukken en scannen.

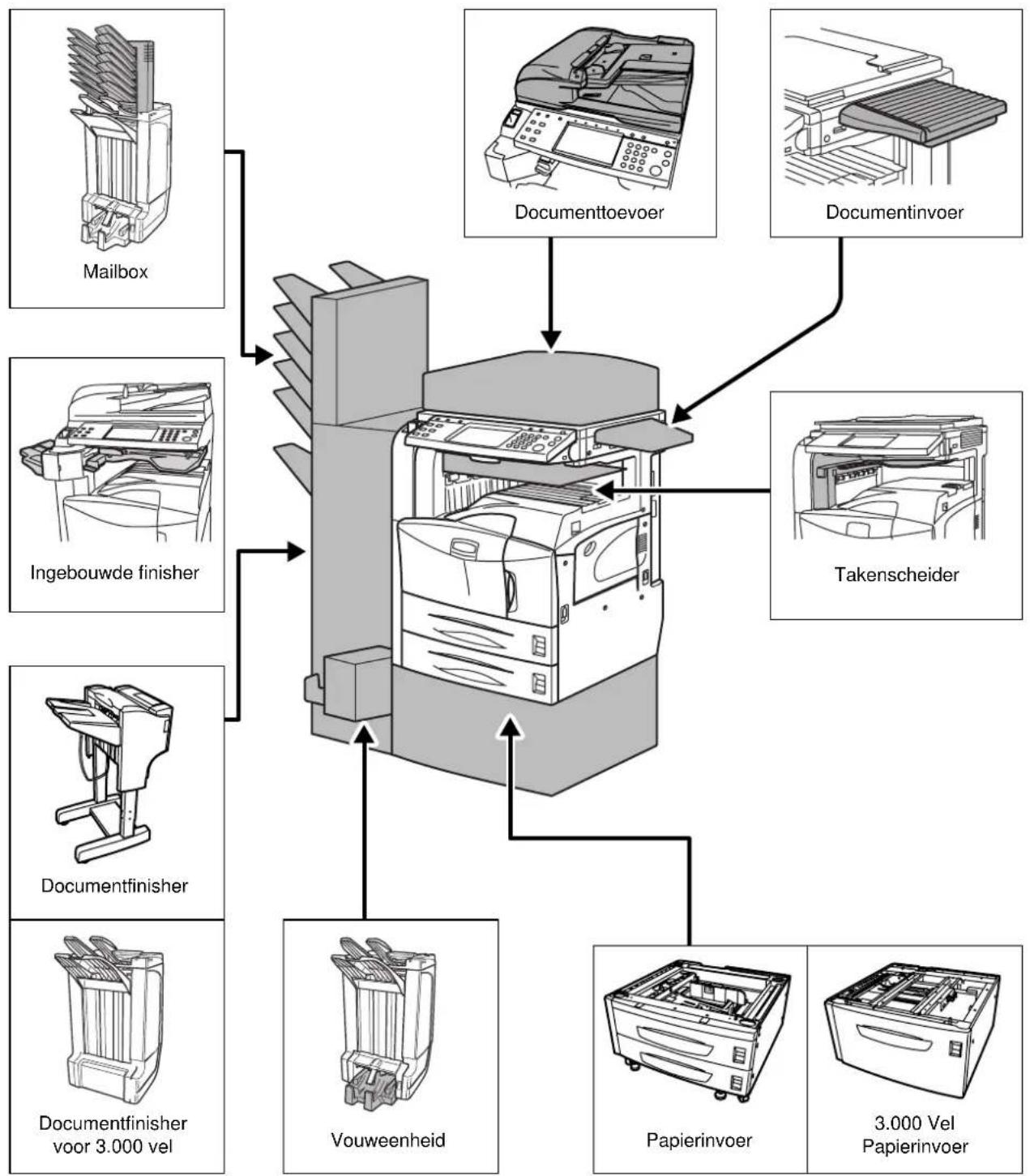

Hoofdstuk 4 - Optionele apparatuur

Introduceert de handige optionele apparatuur die voor dit apparaat beschikbaar is.

Hoofdstuk 5 - Onderhoud

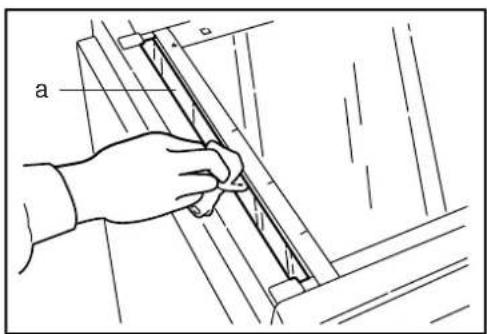

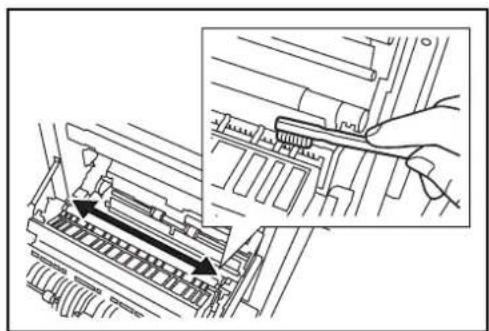

Beschrijft het reinigen van het apparaat en het vervangen van de toner.

Hoofdstuk 6 - Problemen oplossen

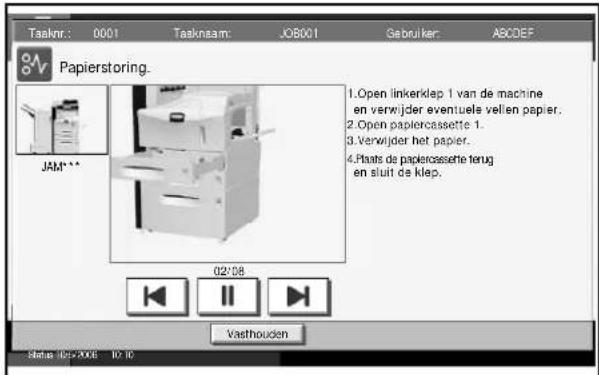

Bevat uitleg over het verwerken van foutberichten, papierstoringen en andere problemen.

Appendix

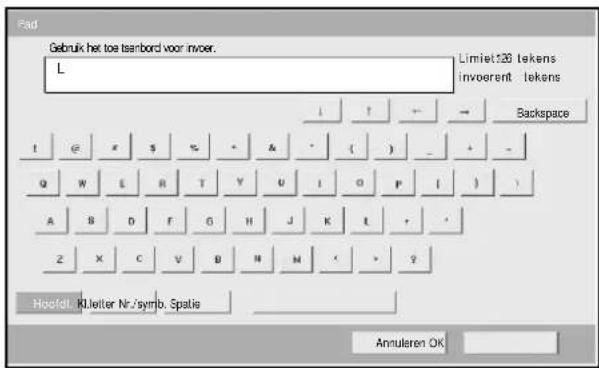

Bevat uitleg over het invoeren van tekens en een overzicht van de specificaties.

Meegeleverde handleidingen

Bij dit apparaat worden de volgende handleidingen geleverd. Raadpleeg ze wanneer nodig.

Gebruikershandleiding (deze handleiding)

Beschrijving over het plaatsen van papier, basishandelingen voor kopieren, afdrukken en scannen en het oplossen van problemen.

Uitgebreide uitleg over kopieer-, afdruk- en scanfuncties en standaardinstellingen.

Conventies in deze handleiding

De volgende conventies worden gebruikt, afhankelijk van de aard van de beschrijving.

Conventie Beschrijving Voorbeeld
Vet Geeft toetsen op het bedieningspaneel of het computerscherm aan.		Druk op de Start-toets.
[Normaal] Geeft de toetsen op het aanraakscherm aan.		Druk op [OK].
Cursief Geeft de boodschap weer die op het aanraakpaneel wordt weergegeven.		Gereed voor kopiëren wordt weergegeven.
		Gebruikt om belangrijke woorden of zinnen of verwijzingen naar extra informatie te benadrukken.
Opmerking Geeft extra informatie of handelingen ter referentie aan.		OPMERKING:
Belangrijk Geeft verplichte of verboden items aan om problemen te voorkomen.		BELANGRIJK:
Voorzichtig Geeft aan wat u moet doen om lichamelijk letsel of mechanische beschadiging te voorkomen en hoe u hiermee moet omgaan.		VOORZICHTIG:

Beschrijving van de gebruiksprocedures

In deze gebruikershandleiding is de continue bediening van de toetsen op het aanraakpaneel als volgt:

Procedure	Beschrijving in deze gebruikershandleiding
Druk op [Kopiëren].▼Druk op [Volgende] van Snelle instellingen.▼Druk tweemaal op [▼].▼Druk op [Wijzigen] van Origineel beeld.	Druk op [Kopiëren], [Volgende] van Snelle instellingen, tweemaal op [▼], en vervolgens op [Wijzigen] van het Origineel beeld.

Originelen en papierformaten

In deze paragraaf wordt de in deze handleiding gebruikte notatie uitgelegd, wanneer naar origineelformaten of papierformaten wordt verwezen.

Bij A4, B5 en Letter, die zowel horizontaal (staand) als verticaal (liggend) kunnen worden gebruikt, wordt de horizontale richting met een extra R- teken aangegeven om de richting van het origineel/papier aan te geven.

Ingestelde richting	Aangegeven formaat *
Verticale richting A4, B5, A5, B6, Origineel PapierBij origineel/papier is afmeting A langer dan B.	A6, 16K, Letter, Statement
Horizontale richting A4-R, B5-R, A5-R, Origineel PapierBij origineel/papier is afmeting A korter dan B.	B6-R, A6-R, 16K-R, Letter-R, Statement-R

* Het formaat van het origineel/papier dat kan worden gebruikt, is afhankelijk van de functie en de invoerlade. Raadpleeg de pagina over die functie of invoerlade voor meer informatie.

Pictogrammen op het aanraakpaneel

De originelen en ingestelde papierrichtingen worden op het aanraakscherm aangegeven met de volgende pictogrammen.

Ingestelde richting Originelen Papier
Verticale richting
Horizontale richting

Inhoud

Wettelijke kennisgevingen en veiligheidsvoorschriften

Over deze gebruikershandleiding

1 Onderdeelnamen

Apparaat 1-2

Bedieningspaneel 1-5

Aanraakpaneel 1-6

2 Voorbereiding voor het gebruik

De verbindingsmethode bepalen en de kabels voorbereiden 2-3

Kabels aansluiten 2-5

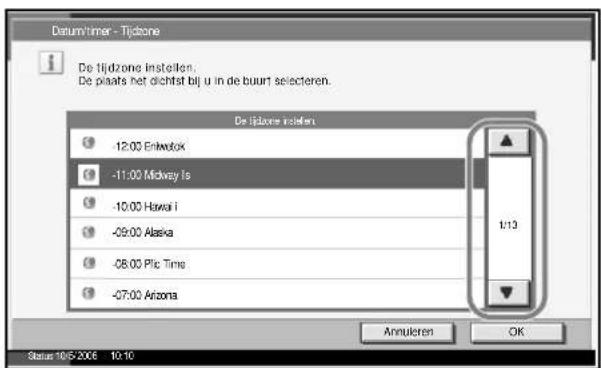

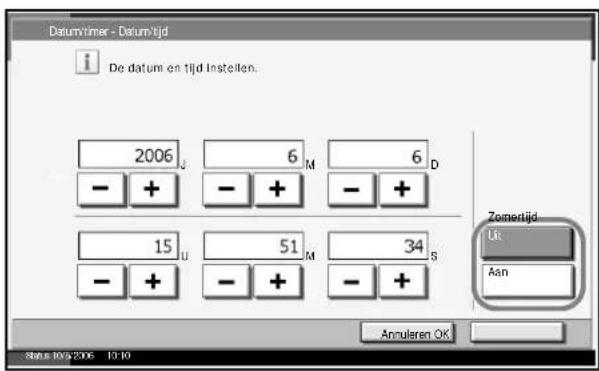

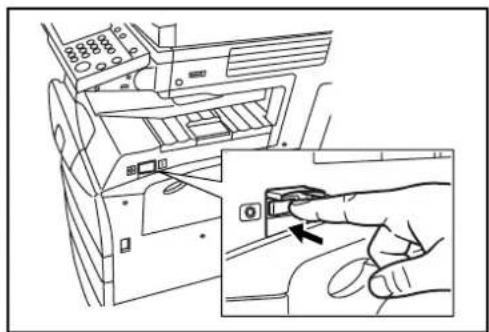

Datum en tijd instellen 2-8

Het netwerk configureren (LAN-aansluiting) 2-10

Software installeren 2-12

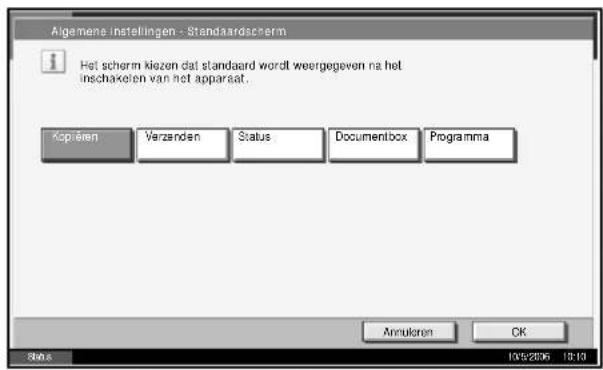

Standaardscherm selecteren (optioneel) 2-13

De taal wijzigen (optioneel) 2-14

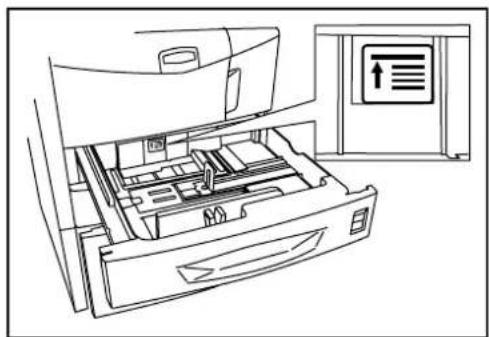

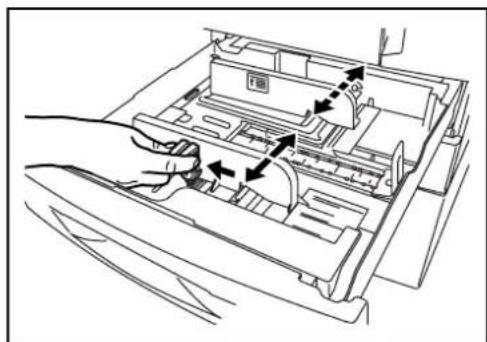

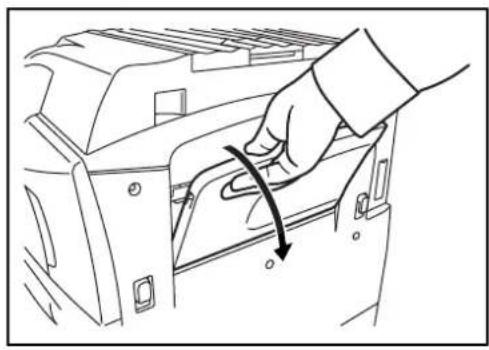

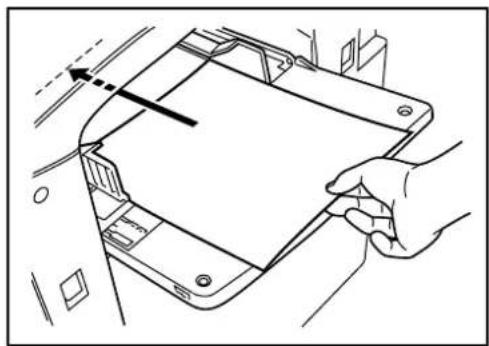

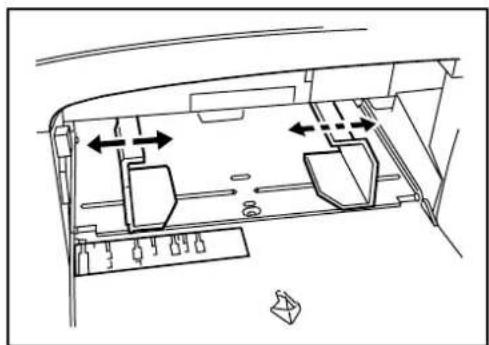

Papier plaatsen 2-15

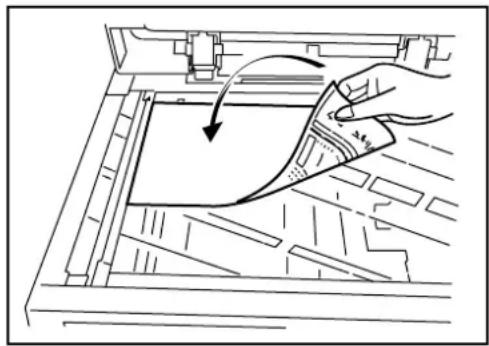

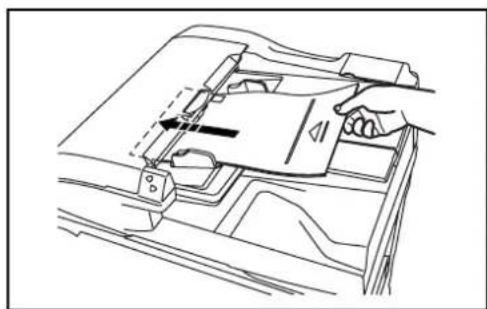

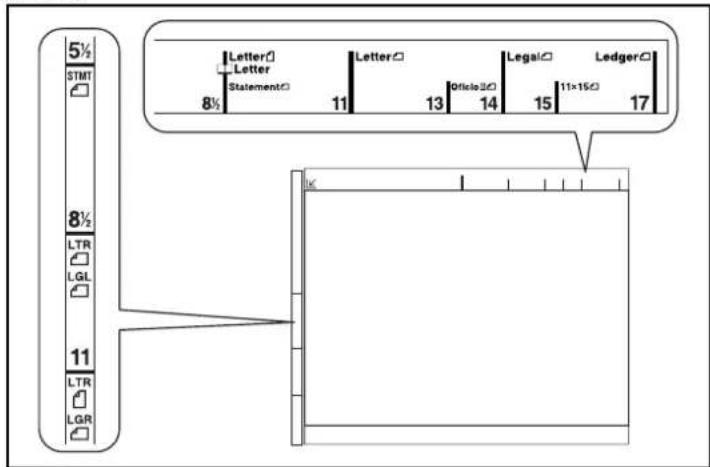

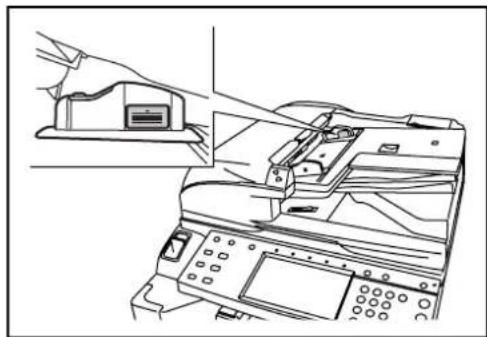

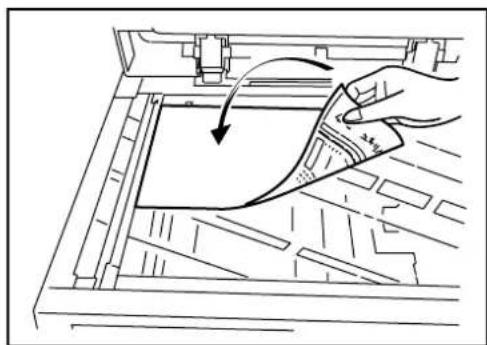

Originelen plaatsen 2-26

3 Basishandelingen

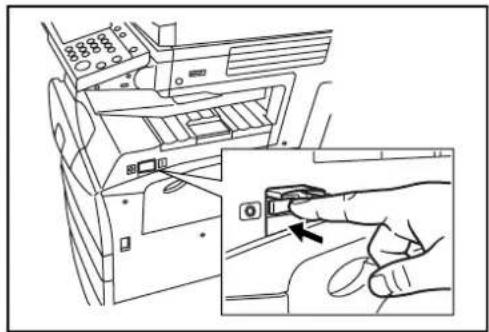

Aan- en uitzetten 3-2

Slaap- en automatische slaapmodus 3-4

De hoek van het bedieningspaneel aanpassen 3-5

Weergave aanraakpaneel 3-6

Kopiëren 3-7

Afdrukken – Afdrukken uit applicaties 3-18

Verzenden 3-19

De bestemming opgeven 3-33

De documentbox gebruiken 3-36

Documenten in een verwisselbaar USB-geheugen afdrukken 3-48

Taken annuleren/bekijken/wijzigen 3-50

Resterende toner en papier controleren 3-54

Scherm Snelle instellingen 3-55

4 Optionele apparatuur

Overzicht optionele apparatuur 4-2

Documenttoevoer 4-4

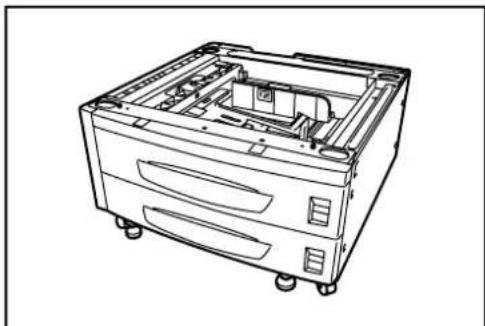

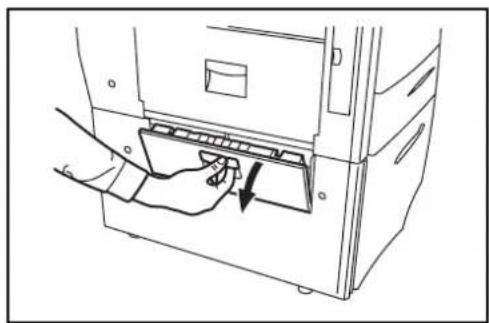

Papierinvoer 4-4

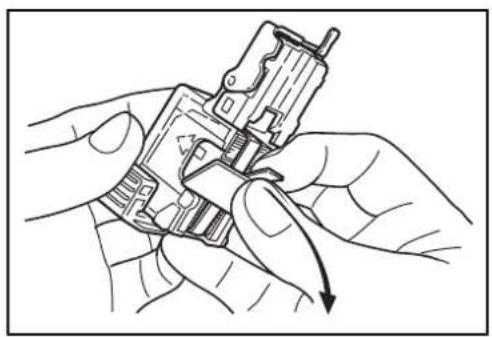

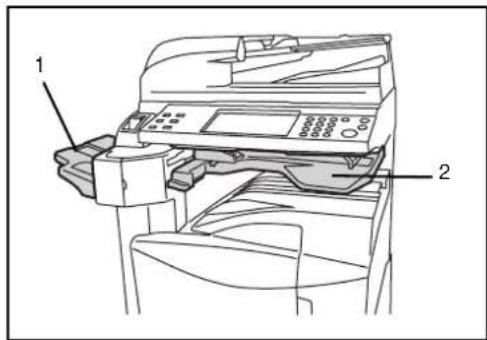

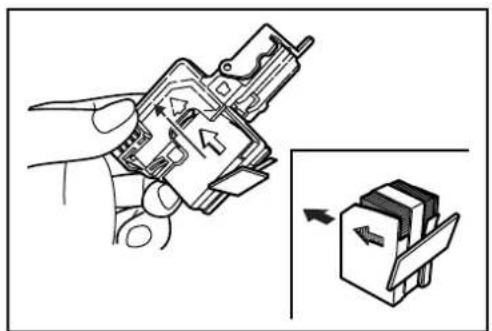

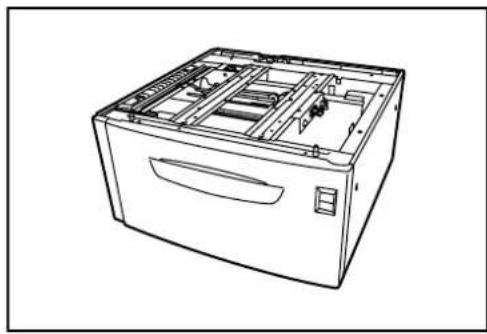

Papierinvoer voor 3.000 vel 4-5

Ingebouwde finisher 4-5

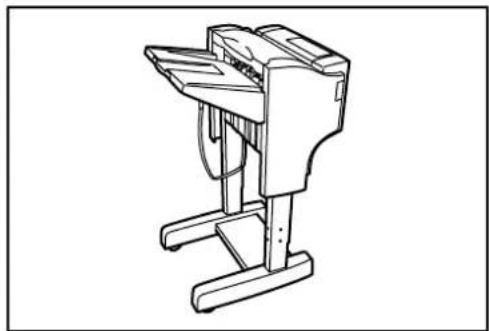

Documentfinisher 4-9

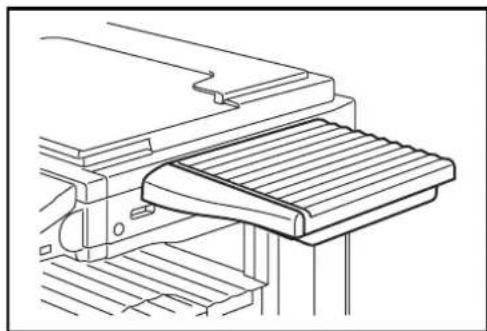

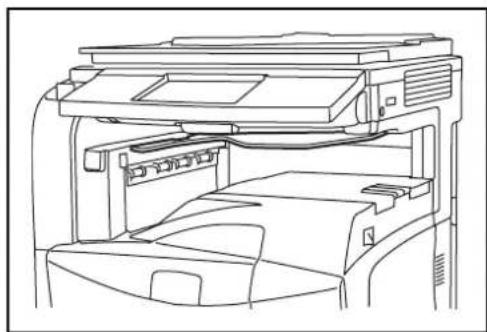

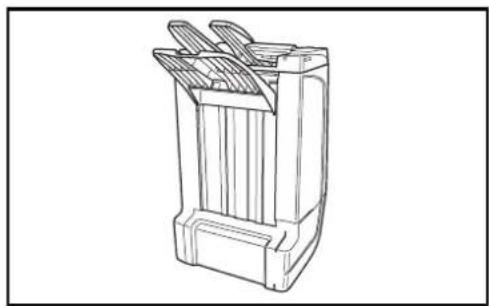

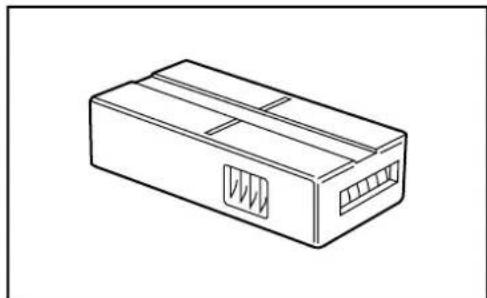

Documentfinisher voor 3.000 vel 4-9

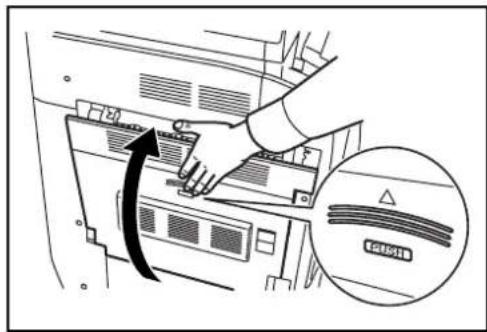

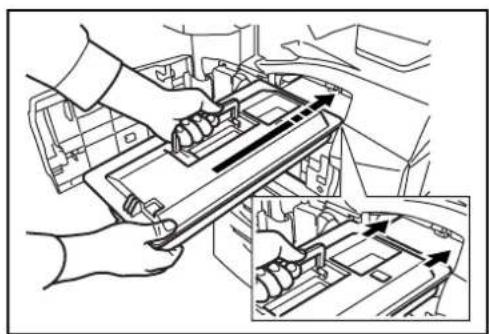

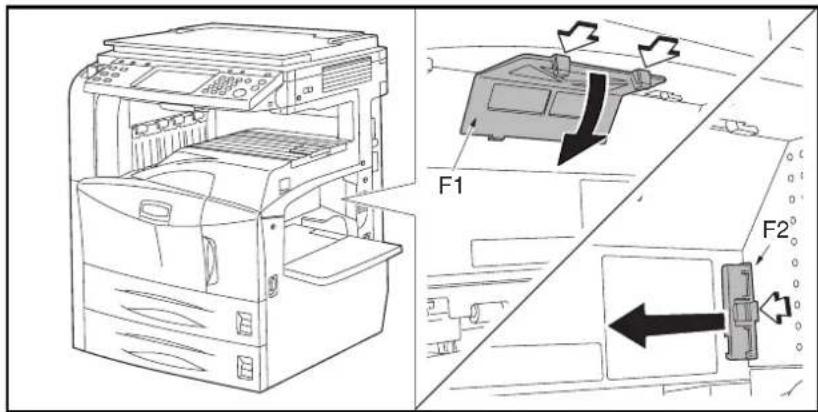

Takenscheider 4-10

Documentinvoer 4-10

Sleutelteller 4-11

Faxkit 4-12

Kit voor gegevensback-up 4-12
Security-kit (USB-sleutel) 4-13

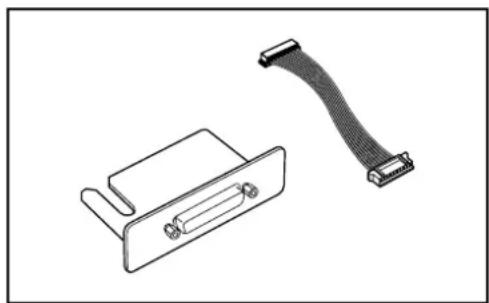

Seriele interface 4-13
PDF-upgradekit (USB-sleutel) 4-14

5 Onderhoud

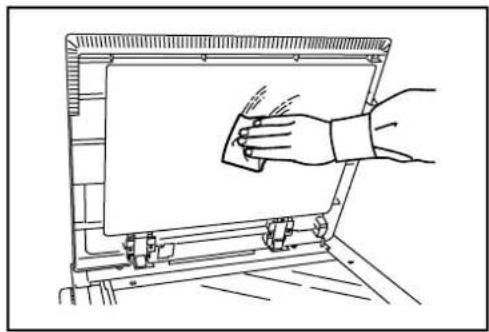

Reinigen 5-2

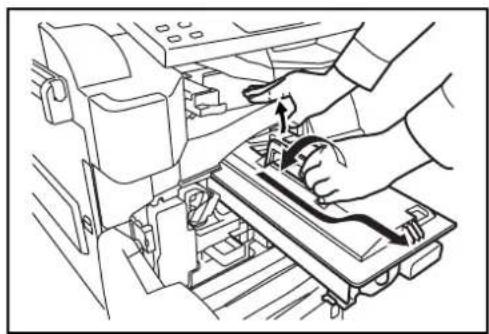

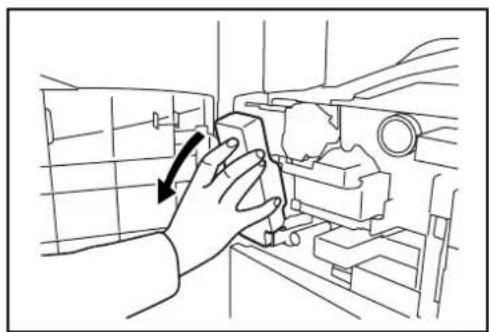

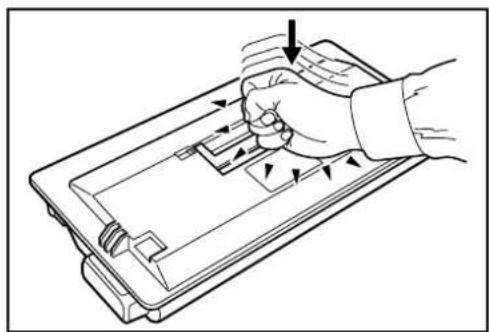

De tonercontainer en de tonerafvalbak vervangen 5-7

6 Problemen oplossen

Storingen oplossen 6-2
Reageren op foutberichten 6-5

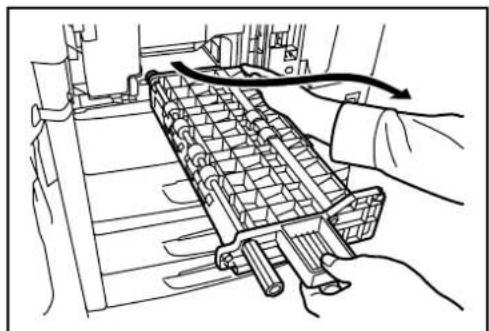

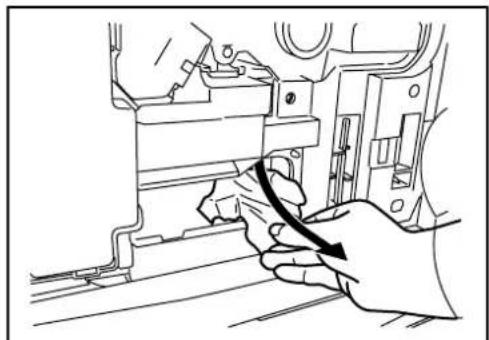

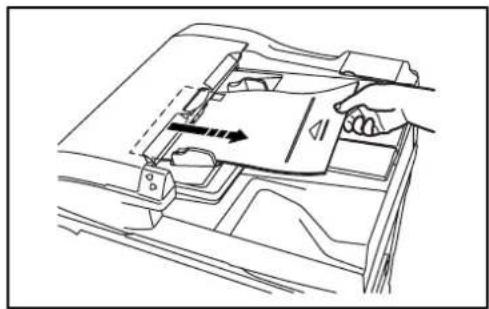

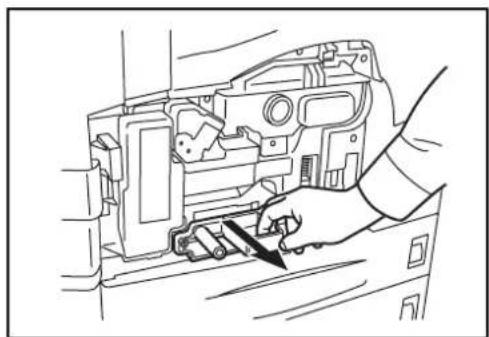

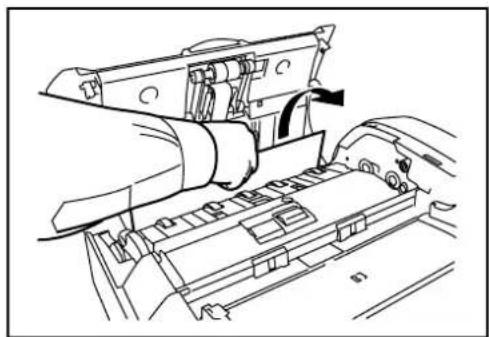

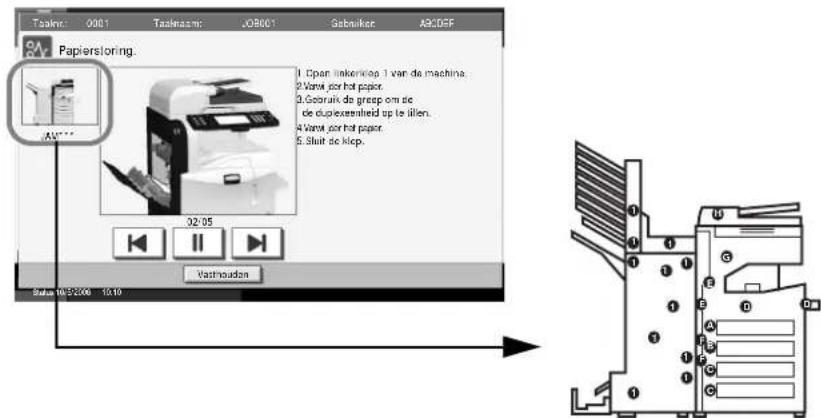

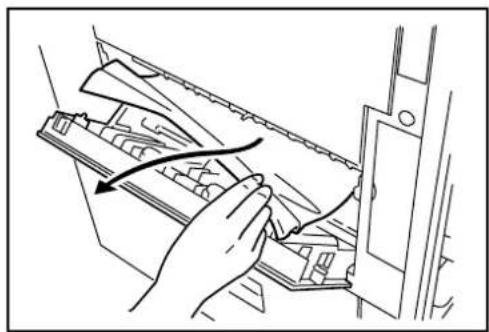

Papierstoringen oplossen 6-12

Appendix 1

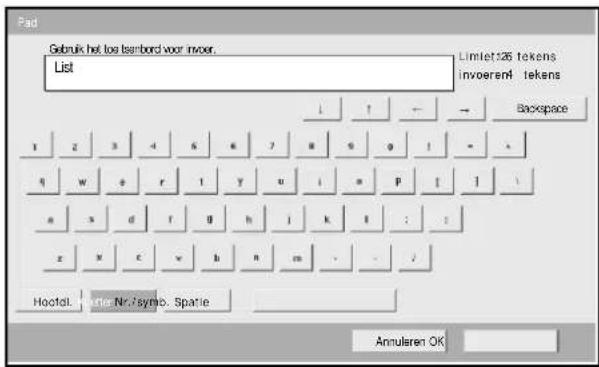

Invoermethode voor tekens ....Appendix-2

In dit hoofdstuk worden onderdelen van het apparaat en de toetsen op het bedieningspaneel beschreven.

• Apparaat.... 1-2
• Bedieningspaneel.... 1-5
  • Aanraakpaneel 1-6

Apparaat

1 Origineelklep (optioneel)
2 Aanduidingsplaten origineelformaat
3 Houder voor paperclips
4 Het ontvangstlampje ... knippert tijdens het ontvangen van gegevens
5 Het foutlampje ... knippert wanneer een fout optreedt en de taak wordt afgebroken
6 Linkerklep 1
7 Hendel linkerklep 1
8 Linkerklep 2
9 Glasplaat
10 Bedieningspaneel
11 Cassette 1
12 Cassette 2

13 14 15 3435 36

13 Tonercontainer
14 Stopper tonercontainer
15 Tonerafvalbak
16 Voorklep
17 Instelmechanisme voor papierbreedte
18 Aanpassingsplaat lengte
19 Bovenste opvangbak
20 Hoofdschakelaar
21 Papierbreedtegeleiders
22 Multifunctionele lade (MF-lade)
23 Houder geheugenkaartcover
24 Hendels
25 USB-geheugensleuf (A2)
26 USB-geheugensleuf (A3)
27 Geheugenkaartsleuf
28 Netwerkpoort
29 USB-poort
30 Parallelle poort
31 Optionele interfacesleuf (OPT1)
32 Optionele interfacesleuf (OPT2)
33 USB-geheugensleuf (A2)
34 Groene knop (A1)
35 Papierinvoereenheid (A2)
36 Klep papierinvoereenheid (A2)

Bedieningspaneel

1 5910111213141516 17 18 System Menu Counter Accessibility Display Print Send Receive Memory Error Help Logout Power Status / Job Control Copy Program Send Application Document Box 2 3 4 Gereed voor kopiëren. Gereed voor kopiëren 1 Auto Newman 0 Letter Jusven Outfield Paper selector Joging Tozafal System Juging Tozafal System/oukukum Sindie Miohjogen Reel-erat-erat-erat-erat-erat-erat-erat-erat-erat-erat-erat- Clear Reset C Stop Start 19 20 21 22 233

1 Toets en lampje System Menu (systeemmenu)
2 Toets en lampje Status/Job Cancel (status/taak annuleren)
3 Toets en lampje Program (programma)
4 Toets Application (toepassing)
5 Toets en lampje Counter (teller)
6 Toets en lampje Copy (kopiëren)
7 Toets en lampje Send (verzenden)

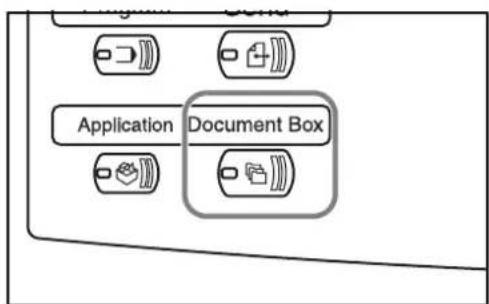

8 Toets en lampje Document Box (documentbox)
9 Toets en lampje Accessibility Display (weergave toegankelijkheid)
10 Het lampje Print (afdrukken) ... knippert tijdens het afdrukken
11 Het lampje Send (verzenden) ... knippert tijdens het verzenden van gegevens
12 Het lampje Receive (ontvangen) ... knippert tijdens het ontvangen van gegevens
13 Het lampje Memory (geheugen) ...knippert wanneer het apparaat de harde schijf, het faxgeheugen, de kit voor gegevensback-up (optioneel) of het USB-geheugen (algemeen gebruik) gebruikt
14 Het lampje Error (fout) ... knippert wanneer een fout optreedt en de taak wordt afgebroken
15 Toets en lampje Help
16 Toets en lampje Logout (afmelden)
17 Toets Power (aan/uit)
18 Hoofdvoedingslampje

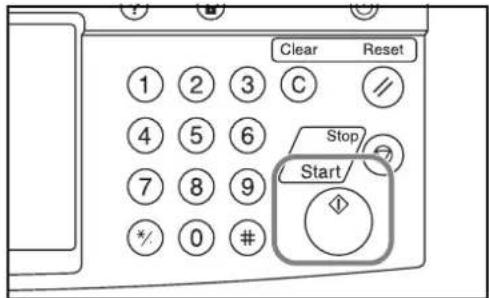

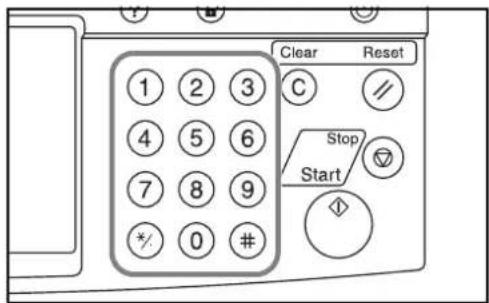

19 Cijfertoetsen
20 Toets Clear (wissen)

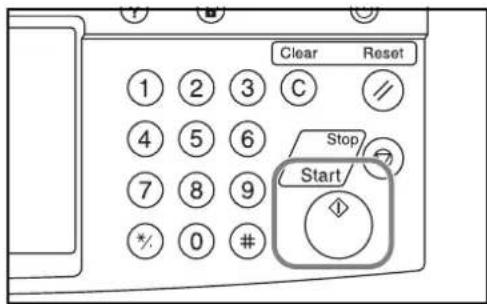

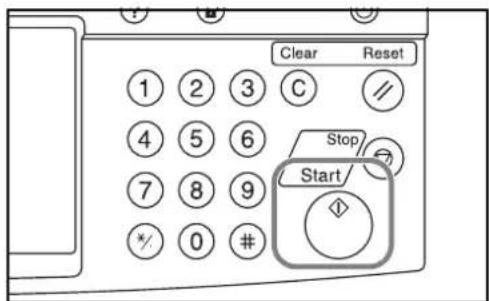

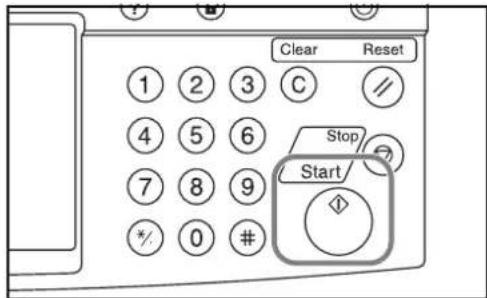

21 Toets en lampje Start (starten)
22 ToetsStop (stoppen)
23 ToetsReset (resetten)

Aanraakpaneel

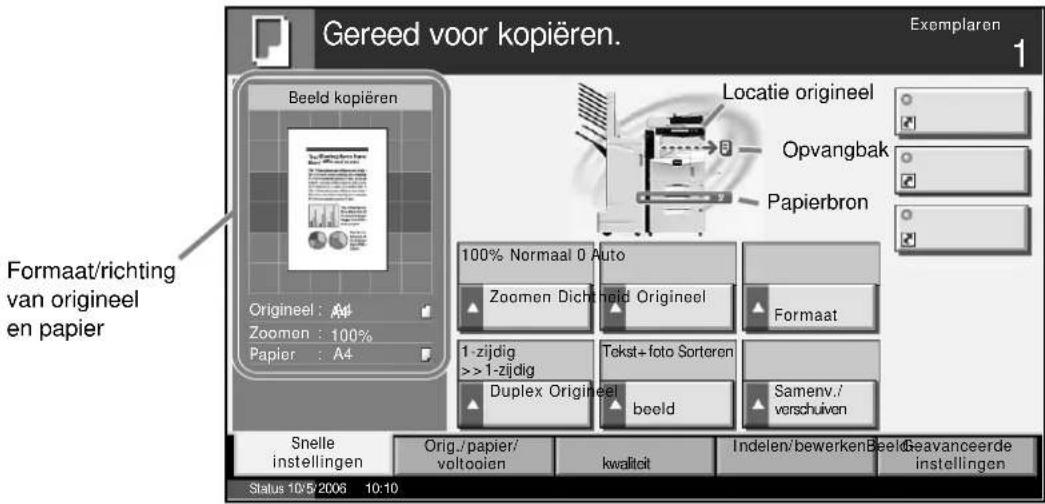

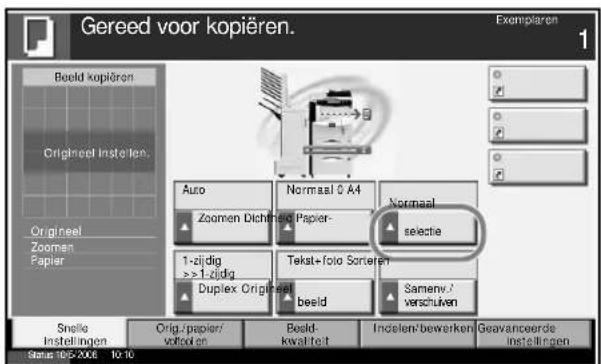

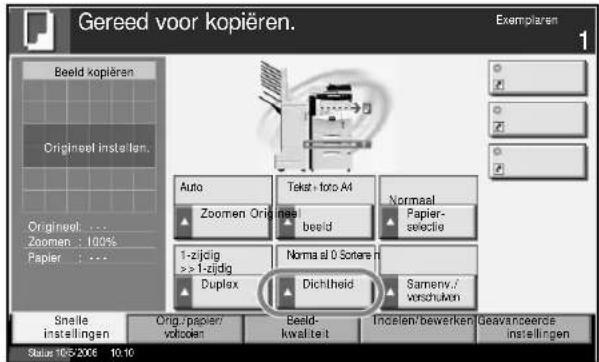

Kopieerscherm

Druk op de Copy-toets om dit scherm weer te geven.

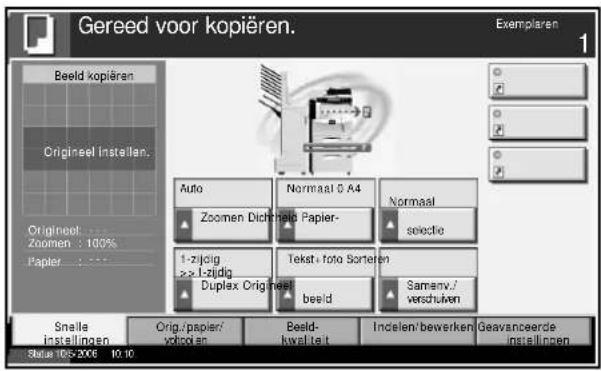

1 Scherm [Snelle instellingen]

Gereed voor kopiëren. Exemplaren 1 Beeld kopiëren Origineel Instellen. Origineel... Zoomen : 100% Papier : ****** Auto Zoomen Dichmal Papier- 1-2-jzig >>1-2-jzig Duplex Origineel Normaal 0 A4 Tekst-foto Sorteren beeld Normaal selectie Samenv./verschulven Snelle Instellingen Orig./papier/ volgenden Beeld- kwal teit Indelen/bewerken Geavanceerde instellingen Status 105-2006 10:10

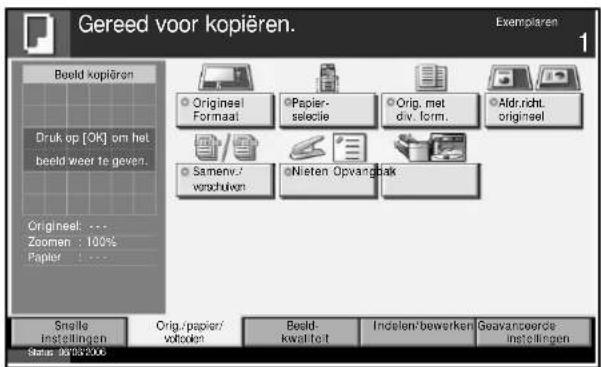

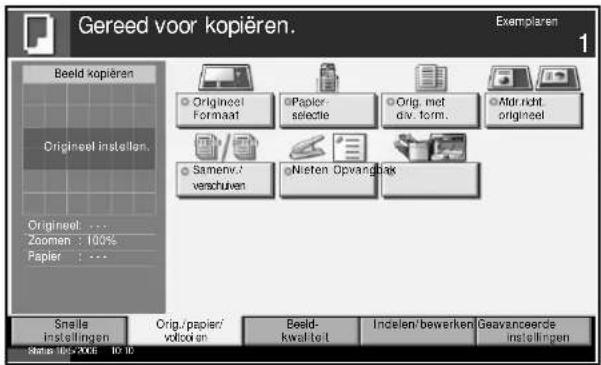

2 Scherm [Orig./papier/voltooien]

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Original instellen. Original: ... Zoomen : 100% Papier : ... Origineel Formaat Papier-selectie Orig. met div. form. Aldn.richt original Samenvt verschuven Nieten Opvangpak Snelle instellingen Orig./papier/volcan en Beld-kwal-to-t Indelen/bewerken Geavanceerde instellingen

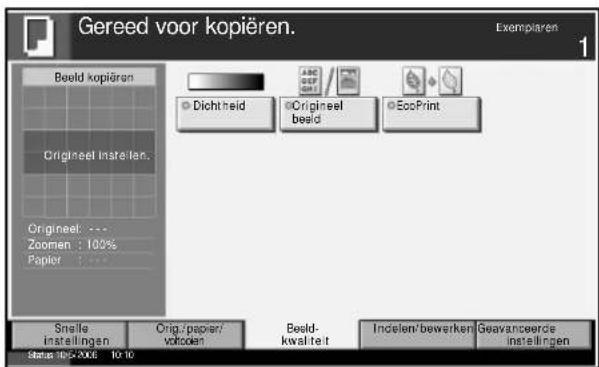

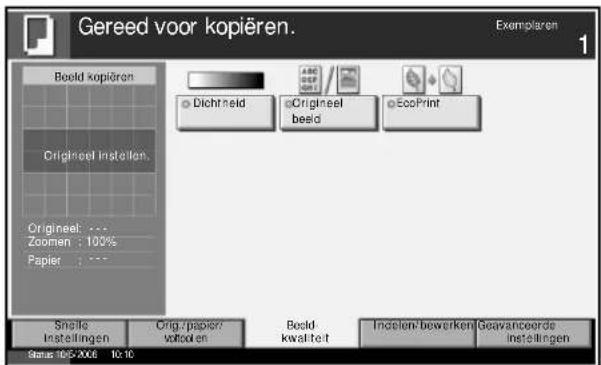

3 Scherm [Beeldkwaliteit]

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Originaleel Instellen. Originaleel: ... Zoomen : 100% Papier : ... Dichtheid Originaleel beeld EcoPrint Snolle Instellingen Origin/papier/ voltoien Beeld- kwalt-jeit Indelen/bewerkem Geavanceerde instellingen Status: 10.5-20.6 10.10

Gereed voor kopiëren. Exemplaren 1 Beeld kopiëren Origineel instellen. Origineel: ... Zoomen 100% Papiot 100% Zoomen Combustoren Marge/ centraen Kader wissen Boekja Duplex Vortklad Pagina- Sjabloon Paginabr. Mempegina Snelle instellingen Orig./papier/ voltloven Beeld- kvalitet Indelen bewerken Gevanzeerde instellingen Status 10-5-2006 10:10

Gereed voor kopiëren. Exemplaren 1 Beeld kopiëren Origineel instellen. Origineel: ... Zoomen : 100% Papier : ... Continue scannen Auto rotale beeld Negatiel beeld Spiegel- beeld OK! Taak voit. Melding Bestancemam Invoceren Prioriteit ordizrukken Form, met meer pag. Herntaten Koplëren Snelle instellingen Orig./papier/ vollicen Beeld- kvallet Indelen/bewerken Geavanceserde instellingen Status 16-5-2006 10.10

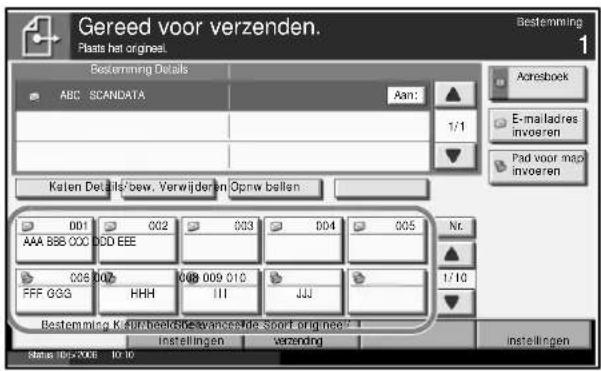

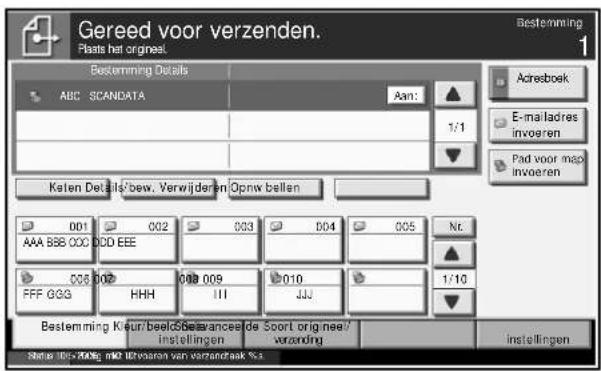

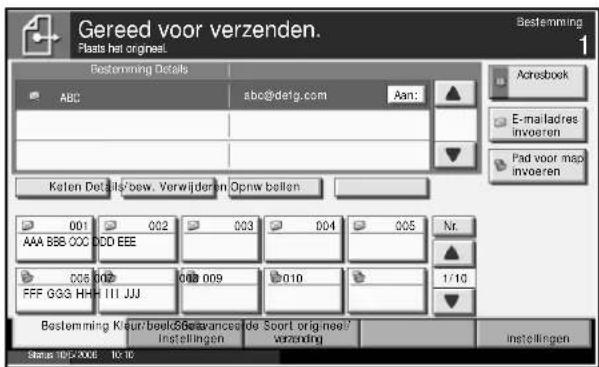

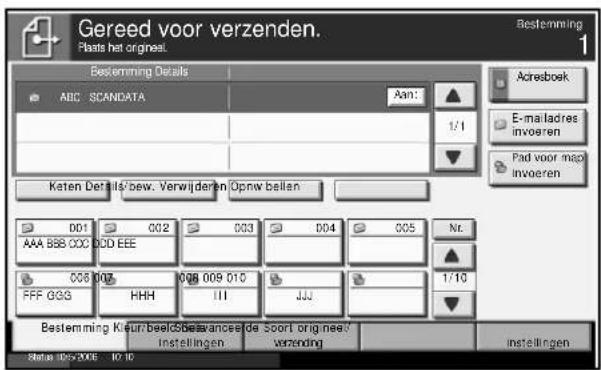

Verzendscherm

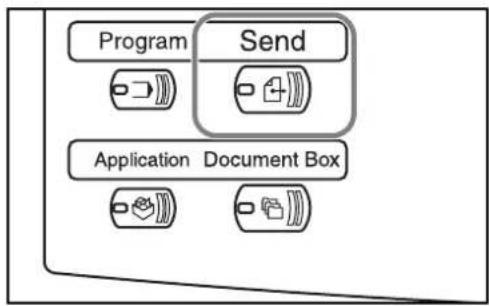

Druk op de Send-toets om dit scherm weer te geven.

Gereed voor verzenden. Plaats het origineel Bestemming Details ABC [e-mail] Aan DEF [e-mail] 1/2 0123456789 Keten Details/bew Verwijderen Oprwboellen Aak AAA 001 002 003 004 005 Nr 008 FFF CCG 007 HHH 008 009 010 1/10 Bestemming Klour/bee S#esavance/de Sport origineel/ instellingen verzending Status 10/5-2006 10:10 Acresboek E-mailadres invoeren Pad voor map invoeren instellingen

2 Scherm [Snelle instellingen]

Gereed voor verzenden. Plaats het origineel. Bestemming 1 Bestemming KLMNOP abode@[e-mail] [e-mail] 1/1 Bestemming Origineel: --- Zoomen : 100% Verzande --- 100% Zoomen 1-zijdig 2-zijdig' boekorg. Nomaal 0 Dichtheid Tekst-foto Origineel beeld 200x100dpi Nomaal Scan- resolutie Full-color Kleur- seledie Bestemming Snelle instellingen Saat origineel/ verzending Kleur beeld Beerenosoorde instellingen 195/2006 18:19 Status

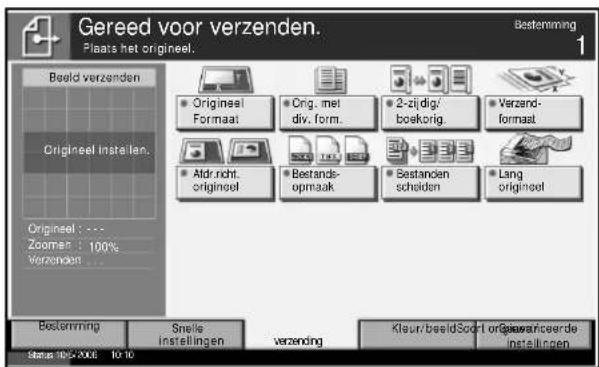

3 Scherm [Soort origineel/ verzending]

Gereed voor verzenden. Plaats het origineel. Bestemming 1 Beeld verzenden Origineel instellen. Origineel : --- Zoomen : 100% Verzondere Aldr.icht. origineel Cng. mel div. form. 2-zijdig/ boekorig. Varzend- formaat. Bestands- opmaak Bestanden scheiden Lang origineel Besterming Smelle instellingen varzending Kleur,beeld,soort or@gewaranseerde installieren Status: 00-2008 10-10

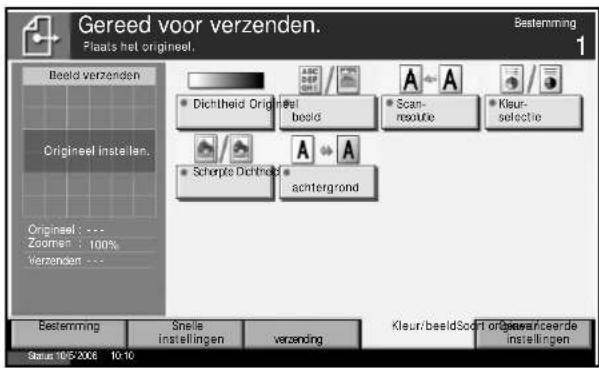

4 Scherm [Kleur/beeld]

Gereed voor verzenden. Plaats het origineel. Bestemming 1 Beeld verzenden Origineel instellen. Origineel : --- Zoomen : 100% Verzenden --- Dichtheid Origineel beeld Scan- resoule Kleur- selectie Schröpe Dichtheid achtergrond Bestemming Snelle instellingen verzending Kleur:beeldSoft originans/ceerde instellingen Status: 10/5-2006 10:10

Gereed voor verzenden. Plaats het origineel. Bestemming 1 Beeld verzenden Origineel instellen. Origineel ... Zoomen : 100% Verzenden ... Kader wissen Zoomen Molding OK! task volt... Centreten Bestekument Invoeren Continu scannen Onderw/1kst E-mail Form met meer pag. Bestemming Snelle installingen verzending Kleur/beeldSport og vanzuerde installingen Status: 10.5-2006 10.10

Documentboxscherm

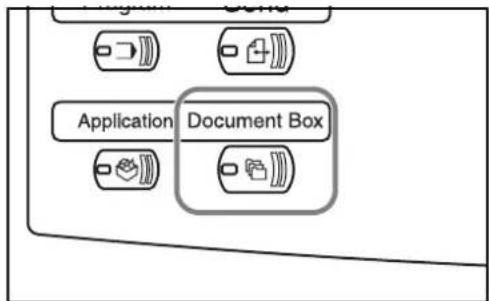

Druk op de Document Box-toets om dit scherm weer te geven.

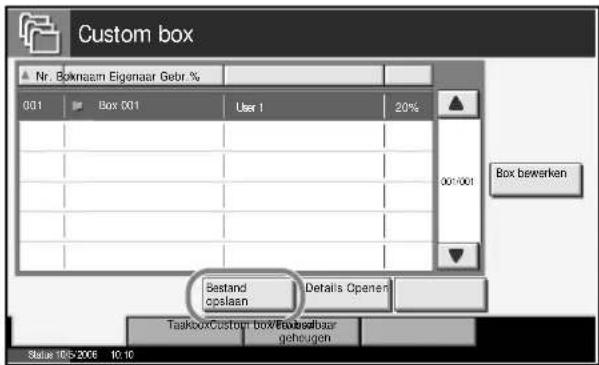

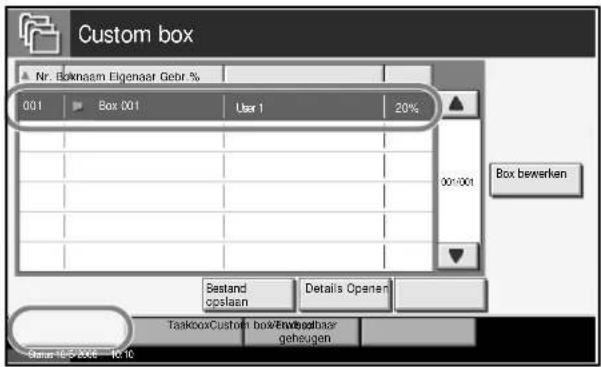

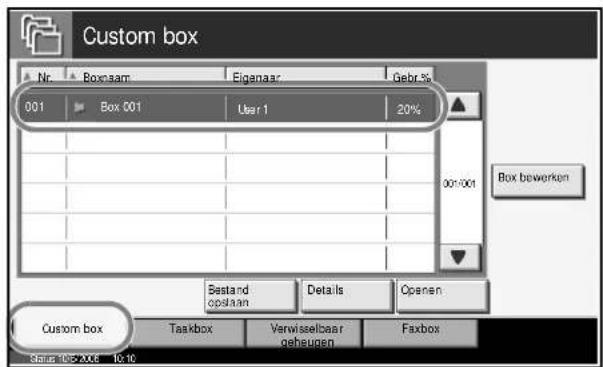

1 Scherm [Custom box]

Custom box Nr. Boxnaam Eigenaar Gebr.% 001 SALES anonymous Box bewerken Bestand opslaan Details Openen Custom box Taakbox Verwisselbaar geheugen Seis 105-2006 19:10

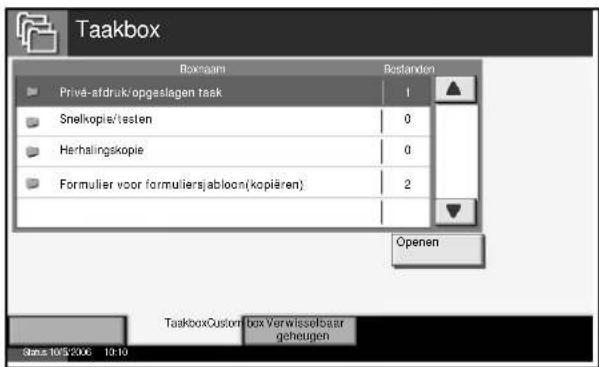

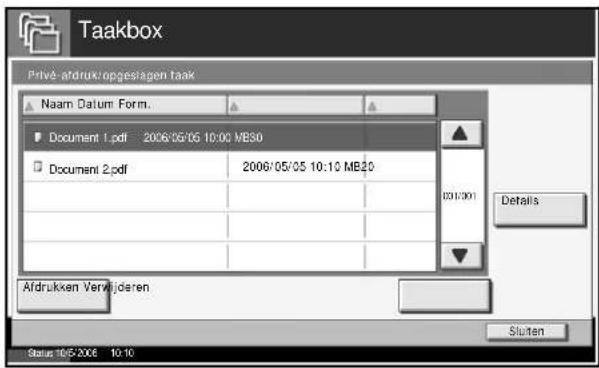

2 Scherm [Taakbox]

Taakbox Boxname Bestanden Privé-afdruk opgaslagen task 0 Snelkopie/testen 0 Herhalingskopie 0 Formuler voor formul kersjaboon(koparen) 2 Openen TaakboxCustom box Verwisselbaar geheugen Status: 10/5/2006 13:10

Verwisselbaar geheugen Verwisselbaar geheugen Naam Datum Form. 001/001 Details geheugen Geheugen Verwijorden Afdrukken Verwijderen Details TaakboxCustombox Verwisselbaar geheugen Status: 10/5-2006 10:10

4 Scherm [Faxbox] (enkel weergegeven wanneer de optionele faxkit is geïnstalleerd)

Faxbox Nr. Bokmaam Eigenaar Gebr. % 001 FAX Box 001 3-1 User 1 100% 002 FAX Box 002 3-2 User 2 80% 003 FAX Box 003 3-3 User 3 60% 004 FAX Box 004 3-4 User 4 40% 005 FAX Box 005 3-5 User 5 20% 006 FAX Box 006 3-6 User 6 0% Details Openel FaxboxCustom box Verwisselbaar geheugen Faxbox Status:10/5-2016 10.10

Scherm Status/taak annuleren

Druk op de Status/Job Cancel-toets om dit scherm weer te geven.

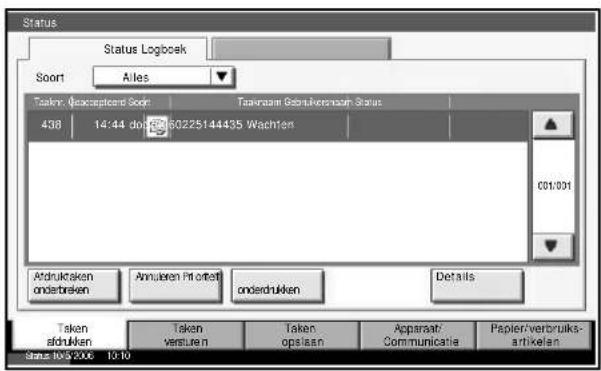

1 Scherm [Taken afdrukken]

Status Status Logboek Soort Alles Takien | Gbocceptieerd/Start | Taktmaan | Schmvceterteam | Status 000081 14:21 doc20060506142153 AAAAA Verwerken 000082 14:22 doc20060506142210 AAAAA Wachten Afdruktaken onderbreken Annuloren Prioriteit onderbruiken Details Taken ptdruken Taken versuren Taken opsikan Apparasi' Communicatie Papierverbruiks- artikelen Status: 005-2006 10.10

2 Scherm [Taken versturen]

Status Status Geplande taak Logbcek Soort: Allos Tasky: Descorepleed Soltz Debruikersom 20-Besterning doc20060506144753000091 14:47 AAAAA Waschen 00:001 Annularen Details Taken sfndlaken Taken versuren Taken opslaan Apparaat/ Communicatie Papiert/verbruiks- artikelen Status T05-2008 10.10

3 Scherm [Taken opslaan]

Status Status Logbook Soort Alles Task#: Geocorboond Start Tasknam Gobrukssraam Status 000092 14:47 AAAA8 doc20060506144759 Verwerken 00-001 Annularen Details Taken efonlaken Status: 10.0-20.0 10:10 Taken verslaken Taken ops/lean Apparaat/ Communicatie Papier/verbruiks- artikelen

4 Scherm [Apparaat/ Communicatie]

Status Scanner Gereed. Printer Gereed. Verwissbaar geheugen Niet aangesloten. Formatteren Verwijderen Scherm- fout Harde schijt. OK Geheugenksart Niet aangesloten. Formatteren Lijst afdr. Taken afdrukken Taken verluven Taken opslaan Apparast/ Communicatie Papier/verbruiks- art kelen 10.5.2016 10.10 Status

5 Scherm [Papier/verbruiksartikelen]

Details Tonergegevens Papier Overige Timer Status Zwart (K) 100% Tonerakal OK A3 Normaal 30% A3 Normaal 30% A4 Normaal 30% A4 Normaal 30% A4 Normaal 0% Neter A OK Neter B Geen nietjes Perf.cont. OK Token gtdm4ken Taken vostruen Taken oplcaren Apparaatc Communicatie Papier/verbruiks- artikelen Status 105-2006 10:10

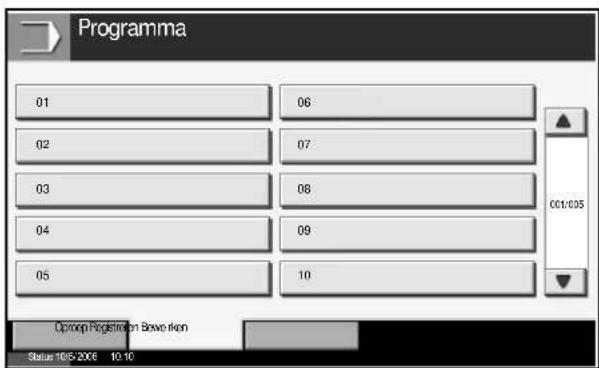

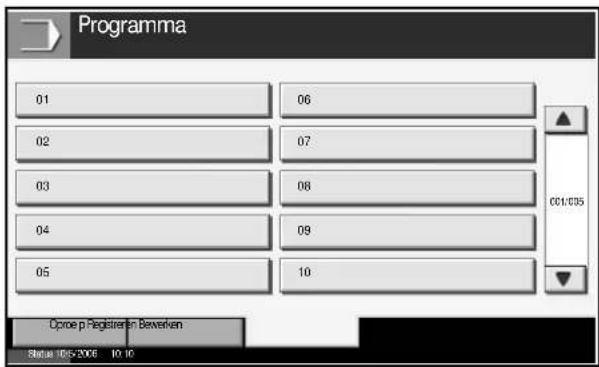

Programmascherm

Druk op de Program-toets om dit scherm weer te geven.

1 Scherm [Oproep]

Programma 01 06 Nr. 02 07 03 08 01:035 04 09 05 10 Oproop Peksturon By workon Status 10/-2008 10 10

2 Scherm [Registreren]

Programma 01 06 02 07 03 08 04 09 05 10 001/035 Opinion Registration Window from Status 10/5-2006 10.10

3 Scherm [Bewerken]

Programma 01 06 02 07 03 08 04 09 05 10 Copro p Register in Betwecken Status 10-6-2006 10.10

2 Voorbereiding voor het gebruik

Dit hoofdstuk bevat uitleg over de voorbereidingen die u moet treffen voor u het apparaat voor de eerste maal gebruikt. Daarnaast beschrijft het de procedures voor het plaatsen van papier en originelen.

• De verbindingsmethode bepalen en de kabels voorbereiden 2-3
• Kabels aansluiten.... 2-5
• Datum en tijd instellen 2-8

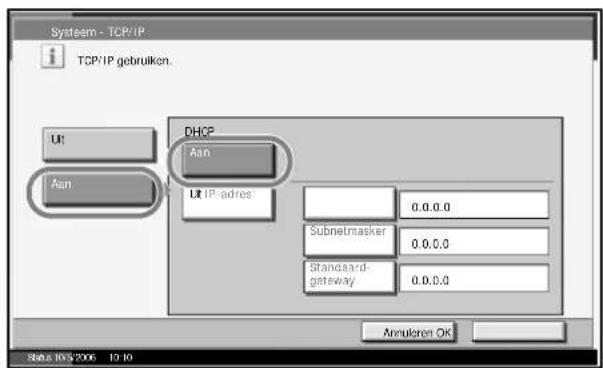

• Het netwerk configureren (LAN-aansluiting) ...... 2-10
• Software installeren.... 2-12
• Standaardscherm selecteren (optioneel)...... 2-13
• De taal wijzigen (optioneel) 2-14
• Papier plaatsen 2-15
• Originelen plaatsen 2-26

Documenten op de meegeleverde cd-rom

De meegeleverde cd-rom (Product Library) bevat de volgende documenten. Raadpleeg ze wanneer nodig.

Documenten

Extended Printer Driver User Guide

Network FAX Driver Operation Guide

COMMAND CENTER Operation Guide

De verbindingsmethode bepalen en de kabels voorbereiden

Controleer de methode om het apparaat met een pc of een netwerk te verbinden en zorg dat u noodzakelijke kabels bij de hand hebt.

Aansluitvoorbeeld

Bepaal de methode om het apparaat met een pc of een netwerk te verbinden aan de hand van onderstaande afbeelding.

Verbind de scanner via een netwerkkabel (100Base-TX of 10Base-T) met uw pc-netwerk.


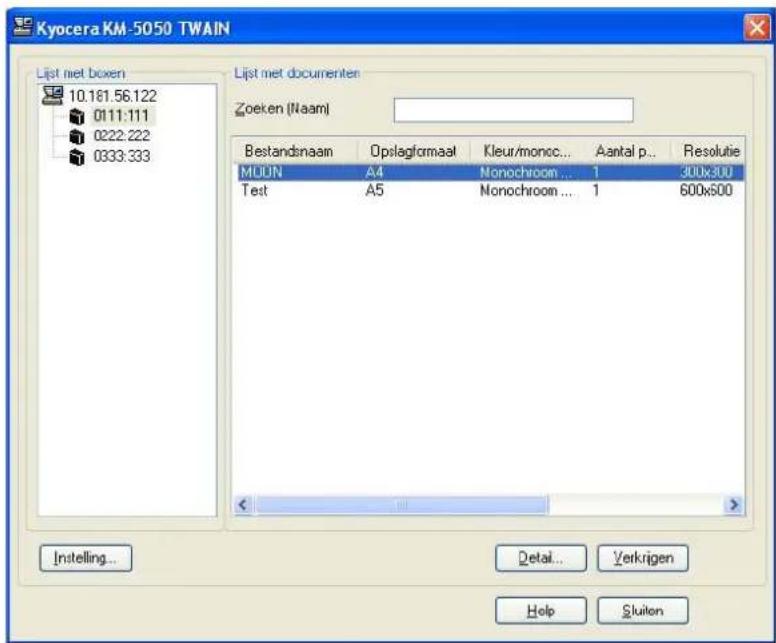

    D --> K["TWAIN-scannen"]
    K --> L["TWAIN is een gestandaardiseerde interface voor communicatie tussen softwareepassingen en beeldopname-apparatuur."]
    D --> M["FAX (optioneel)"]
    M --> N["FAX"]
    N --> O["Netwerkfax (optioneel)"]
    O --> P["Netwerk"]
    P --> Q["Netwerk"]
    Q --> R["Netwerk"]
    R --> S["Netwerk"]
    S --> T["Netwerk"]

De volgende interfaces zijn beschikbaar om het apparaat met een pc te verbinden. Bereid de nodige kabels voor afhankelijk van de gebruikte interface.

Standaardinterfaces

Functie Interface Vereiste kabel
Printer/scanner /netwerkfax*	Netwerkaansluiting LAN (10Base-T of 100Base-TX, beschermd)
Printer USB-aansluiting met USB 2.0 compatibele kabel (ondersteuning van Hi-Speed USB, max. 5,0 m, beschermd)

* Functie beschikbaar bij gebruik optionele faxkit. Raadpleeg de Gebruikershandleiding voor de faxkit voor meer informatie over de netwerkfaxfunctie.

Optionele aansluiting

Een seriële aansluiting is als optie beschikbaar.

Functie Interface Vereiste kabel
Printer Seriële aansluiting RS-232C-kabel	(max. 15 m)

Kabels aansluiten

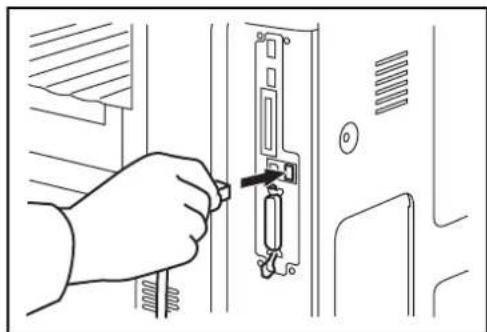

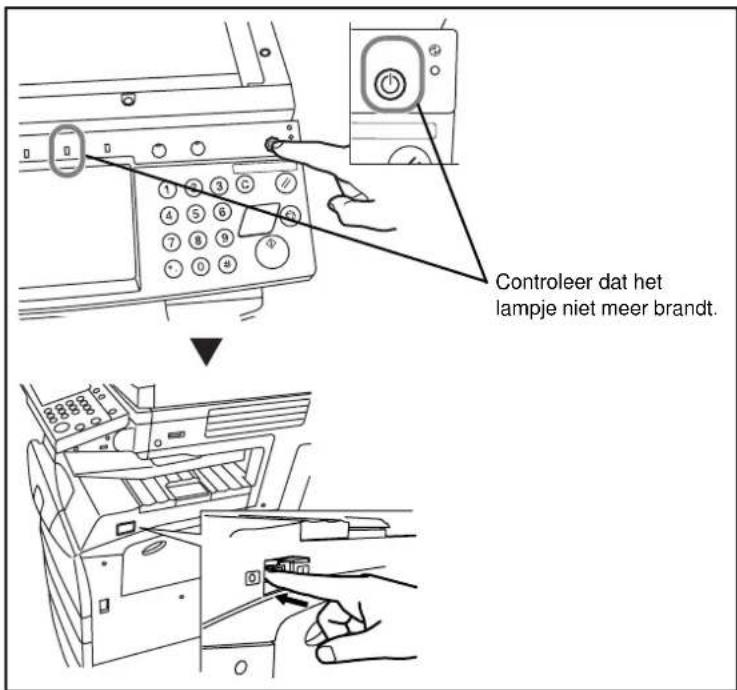

De LAN-kabel aansluiten (optioneel)

Volg onderstaande stappen om een LAN-kabel op het apparaat aan te sluiten.

1 Als het apparaat ingeschakeld is, drukt u eerst via het bedieningspaneel op de Power-toets. Controleer dat het Power-lampje en het geheugenlampje niet meer branden. Zet vervolgens de hoofdschakelaar uit.

Controleer dat het lampje niet meer brandt.

2 Sluit een LAN-kabel aan op de netwerkaansluiting, die zich op de rechterzijde van het apparaat bevindt.

3 Sluit het andere eind van de kabel aan op de hub.

4 Configureer het netwerk. Raadpleeg Het netwerk configureren (LAN-aansluiting) op pagina 2-10 voor meer informatie.

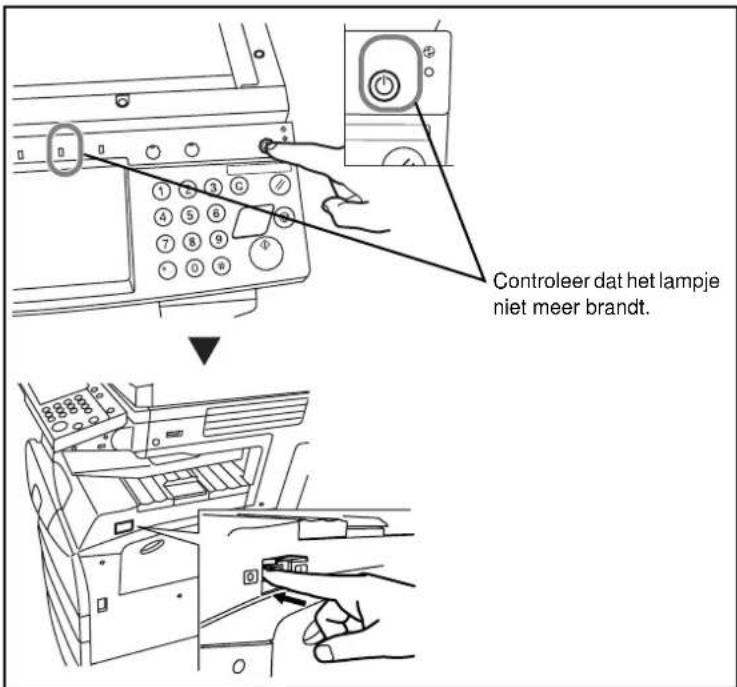

De parallelle/USB-kabel aansluiten (optioneel)

Volg onderstaande stappen om een printerkabel van het parallelle of USB-type op het apparaat aan te sluiten.

1 Als het apparaat ingeschakeld is, drukt u eerst via het bedieningspaneel op de Power-toets. Controleer dat het Power-lampje en het geheugenlampje niet meer branden. Zet vervolgens de hoofdschakelaar uit.

Controleer dat het lampje niet meer brandt.

2 Als de verbinding gebeurt met een parallelle kabel, moet ook de aan te sluiten pc worden uitgezet.

3 Sluit de printerkabel aan op elke aansluiting aan de rechterzijde van het apparaat.

Parallelle aansluiting

4 Sluit het andere eind van de kabel aan op de pc.

De stroomkabel aansluiten

Sluit het ene eind van de meegeleverde stroomkabel aan op het apparaat en steek het andere eind in een stopcontact.

BELANGRIJK: Gebruik uitsluitend de stroomkabel die bij het apparaat wordt geleverd.

Datum en tijd instellen

Volg onderstaande stappen om de datum en tijd op de plaats van installatie in te stellen.

Wanneer u een e-mail verzendt met de verzendfunctie, zullen de datum en de tijd van deze instelling aan de kop van het e-mailbericht worden toegevoegd. Stel de datum, de tijd en het tijdsverschil met GMT in van de regio waar de machine wordt gebruikt.

OPMERKING: Stel het tijdsverschil in voor u de datum en de tijd instelt.

1 Zet de hoofdschakelaar op aan.

2 Druk op de System Menu-toets.

3 Druk op [▼], [Datum/timer] en vervolgens op [Wijzigen] van Tijdzone.

4 Selecteer de regio en druk op [OK].

Datum/timer - Tijdzone De tijdzone instellen: De plaats het dichtst bij u in de buurt selecteren. De tijdzone instellen: 12:00 Erikotox -11:00 Midway Is 10:00 Hawai i -09:00 Alaska -08:00 Plc Time -07:00 Arizona 1:13 Annuleroen OK Status 10/5/2006 10:10

OPMERKING: Druk op [▲] of [▼] om de volgende regio weer te geven.

5 Druk op [Wijzigen] van Datum/tijd.
6 Druk op [Uit] of [Aan] van Zomertijd.

Datum/Timer - Datum/tijd De datum en tijd instellen. 2006 J 6 M 6 D - + - + - + 15 U 51 M 34 S - + - + - + Annuleren OK Status: 10/0/2006 13:10 Zomentijd Li: Aan

7 Stel de datum en de tijd in. Druk op [+] of [-] bij elke instelling.

Datum/Time - Datum/Tijd 1 De datum en tijd instellen. 2006 6 M 6 D - + - + - + 15 U 51 M 34 S - + - + - + Zomertijd Uf Aen Annuleren OK Status: 10/5 2006 13.10

OPMERKING: De instellingen omvatten Jaar (J), Maand (M), Dag (D), Uur (U), Minuut (M) en Seconde (S).

8 Druk op [OK].
9 Druk herhaaldelijk op [Sluiten] om terug te keren naar het standaardscherm van System Menu.

Het netwerk configureren (LAN-aansluiting)

Het apparaat wordt geleverd met een netwerkaansluiting en ondersteunt elk protocol van TCP/IP, IPX/SPX, NetBEUI en EtherTalk. Hierdoor zijn netwerkafdrukken op uiteenlopende platformen zoals Windows, Macintosh, UNIX en Netware mogelijk.

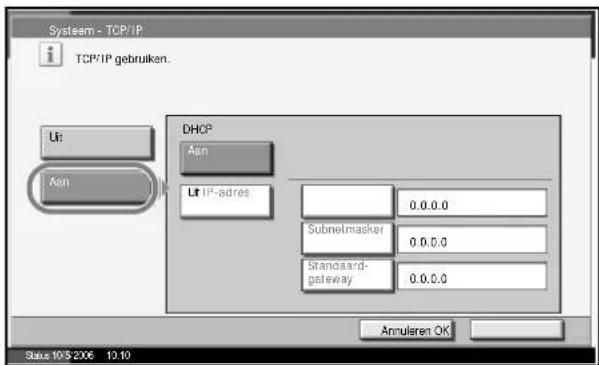

TCP/IP instellen (met een vast IP-adres)

Volg onderstaande stappen om TCP/IP in te stellen wanneer een vast IP-adres wordt gebruikt. Zorg dat het IP-adres beschikbaar is door uw netwerkbeheerder te vragen dit vooraf te verkrijgen.

1 Druk op de System Menu-toets.

2 Druk op [Systeem], [Wijzigen] van Netwerk en vervolgens op [Wijzigen] van TCP/IP.

3 Druk op [Aan] van TCP/IP.

System - TCP/IP TCP/IP gebruiken. Ut: Asn DHCP Asn Ut IP-adres 0.0.0.0 Submelmasker 0.0.0.0 Standard- gateway 0.0.0.0 Annuleren OK Status: 10/5-2006 13:10

4 Druk op [Uit] van DHCP.

5 Druk op [IP-adres] en voer het IP-adres met de cijfertoetsen in.

System - TCP/IP TCP/IP gebruiken. UI Asn DHCP Asn UI IP series 192.168.1.150 Subnetmasker 0.0.0.0 Standard- gateway 0.0.0.0 Annuleren OK Status: 105 2006 13:10

6 Druk op [Subnetmasker] en voer het adres met de cijfertoetsen in.
7 Druk op [Standaardgateway] en voer het adres met de cijfertoetsen in.
8 Controleer dat alle adressen correct zijn ingegeven en druk op [OK].
9 Druk op de Power-toets. Controleer of de toets en het lampje van Power en het geheugenlampje zijn uitgegaan, en schakel vervolgens de hoofdschakelaar uit en weer aan.

TCP/IP instellen (met DHCP)

Volg onderstaande stappen om TCP/IP in te stellen wanneer een DHCP-server beschikbaar is.

1 Druk op de System Menu-toets.

2 Druk op [Systeem], [Wijzigen] van Netwerk en vervolgens op [Wijzigen] van TCP/IP.

3 Druk op [Aan] van TCP/IP en op [Aan] van DHCP.

System - TCP/IP TCP/IP gebruiken. DHCP Aan U1 Aan U1 IP-adres: 0.0.0.0 Subnetmasker 0.0.0.0 Standard-gateway 0.0.0.0 Annularen OK Status: 10-3/2006 10-10

4 Druk op [OK].

5 Druk op de Power-toets. Controleer of de toets en het lampje van Power en het geheugenlampje zijn uitgegaan, en schakel vervolgens de hoofdschakelaar uit en weer aan.

Software installeren

Installeer de gepaste software op uw pc met de meegeleverde Product Library cd-rom als u de printerfunctie van dit apparaat wilt gebruiken of als u TWAIN-verzending of FAX-verzending wilt gebruiken via uw pc.

OPMERKING: Installatie op Windows XP, Windows NT 4.0/2000 en Server 2003 moet worden uitgevoerd door een gebruiker die als beheerder is aangemeld.

Plug and Play is uitgeschakeld wanneer dit apparaat in de slaapmodus staat. Haal het apparaat uit de slaapmodus voordat u voortgaat. Zie Slaap- en automatische slaapmodus op pagina 3-4.

Standaardscherm selecteren (optioneel)

Selecteer het standaardscherm (op het aanraakpaneel) dat verschijnt na het beginscherm bij het opstarten. Het standaardscherm is te kiezen uit onderstaande mogelijkheden.

Standaardscherm Scherm dat verschijnt onmiddellijk na het opstarten.

Kopiëren Standaardscherm voor kopiëren (scherm dat verschijnt wanneer de Copy-toets wordt ingedrukt)

Verzenden Standaardscherm voor verzenden (scherm dat verschijnt wanneer de Send-toets wordt ingedrukt)

Status Standaardscherm voor status/taak annuleren (scherm dat verschijnt wanneer de Status/Job Cancel-toets wordt ingedrukt)

Documentbox Standaardscherm voor de documentbox (scherm dat verschijnt wanneer de Document Box-toets wordt ingedrukt)

Programma Standaardscherm voor programma's (scherm dat verschijnt wanneer de Program-toets wordt ingedrukt)

1 Druk op de System Menu-toets.

2 Druk op [Algemene instellingen] en vervolgens op [Wijzigen] van Standaardscherm.

3 Selecteer het gewenste standaardscherm.

Algemene instellingen - Standaardschem Het scherm kiezen dat standaard wordt weergegeven na het inschakelen van het apparaat. Kopieren Varzenden Status Documentbox Programma Annularen OK Status 10/5/2006 19:10

4 Druk op [OK].
5 Druk herhaaldelijk op [Sluiten] om terug te keren naar het System Menu-scherm.

De taal wijzigen (optioneel)

Volg onderstaande stappen om de taal van het aanraakscherm te wijzigen.

1 Druk op de System Menu-toets.

2 Druk op [Algemene instellingen] en vervolgens op [Wijzigen] van Taal.

3 Druk op de toets voor de taal die u wilt gebruiken.

Algemens Installungen - Taal De taal kizen voor het display van het aannaakechem. English Français Deutsch Italiano Espanol Nederland-Portugues Annuleren OK Status 105-2006 10:10

4 De boodschap om het apparaat in- en uit te schakelen verschijnt. Druk op [OK].
5 Druk op de Power-toets van het bedieningspaneel. Controleer dat de Power-toets en het geheugenlampje niet meer branden. Zet vervolgens de hoofdschakelaar opnieuw aan.

De taal van het aanraakscherm is gewijzigd.

Papier plaatsen

In de standaardconfiguratie kan papier in de twee laden van cassettes en de MF-cassette worden geplaatst. Daarnaast zijn ook een papierinvoer en een zijdelingse invoer voor 3.000 vel als optie beschikbaar (raadpleeg Hoofdstuk 4 Opties).

Voordat u papier plaatst

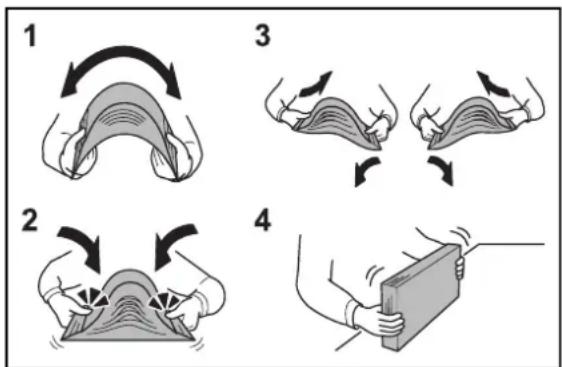

Wanneer u een nieuw pak papier opent, waaiert u het papier eerst los om de vellen uit elkaar te halen. Volg daarbij onderstaande stappen.

1 Buig de stapel papier zodanig dat het midden van het papier omhoog wijst.
2 Houd beide uiteinden van het papier vast en trek eraan terwijl u alle vellen doet omhoog waaieren.
3 Beweeg uw rechter- en linkerhand beurtelings omhoog om een opening te creëren en lucht tussen het papier te brengen.
4 Lijn ten slotte het papier uit op een vlakke tafel.

Als het papier gekruld of gevouwen is, maakt u dit recht voordat u het papier plaatst. Gekruld of gevouwen papier kan papierstoringen veroorzaken.

VOORZICHTIG: Als u op gebruikt papier (papier dat al voor kopiëren is gebruikt) kopieert, gebruikt u geen papier dat met nietjes of een paperclip aan elkaar is bevestigd. Dit kan het apparaat beschadigen of een slechte beeldkwaliteit veroorzaken.

OPMERKING: Als afgeleverde afdrukken omkrullen of niet netjes zijn gestapeld, draait u het papier in de cassette om.

Stel geopend papier niet bloot aan hoge temperaturen en hoge luchtvochtigheid, aangezien vocht kopieerproblemen kan veroorzaken. Sluit na het plaatsen van papier in de MF-cassette of in een cassette eventueel resterend papier goed in de bewaarzak voor papier af.

Als het apparaat langere tijd niet gebruikt gaat worden, beschermt u al het papier tegen vocht door het uit de cassettes te verwijderen en in de bewaarzak voor papier op te bergen.

OPMERKING: Als u speciaal papier gebruikt zoals briefhoofden, papier met perforaties of voorgedrukt papier met bijvoorbeeld een logo of bedrijfsnaam.

Papier in de cassettes plaatsen

U kunt tot 500 vellen standaardpapier (80 g/m²) of gekleurd papier in elk van de twee standaardcassetteladen plaatsen.

De volgende papierformaten worden ondersteund: Ledger, Legal, Oficio II, 8,5×13,5", Letter, Letter-R, Statement-R, A3, B4, A4, A4-R, B5-R, A5-R, Folio, 8K, 16K en 16K-R.

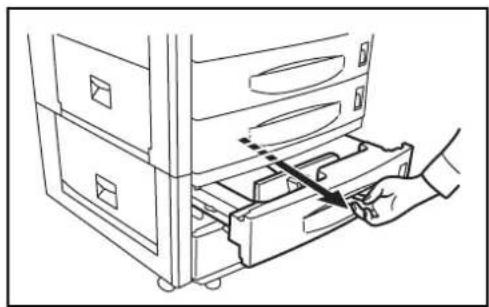

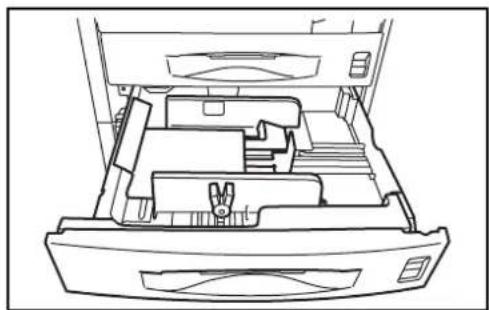

1 Trek de cassette naar u toe, totdat deze stopt.

OPMERKING: Trek niet meer dan één cassette tegelijkertijd uit.

2 Houd het instelmechanisme voor de papierbreedte vast, terwijl u de papierbreedtegeleider op het papierformaat aanpast.

OPMERKING: De papierformaten staan op de cassette vermeld.

3 Gebruik het instelmechanisme voor de papierlengte om de plaat aan het papierformaat aan te passen.

4 Leg het papier strak tegen de linkerkant van de cassette aan.

• Zorg voor het plaatsen van het papier dat het niet gekruld of gevouwen is. Gekruld of gevouwen papier kan papierstoringen veroorzaken.
• Zorg dat het papier niet boven het aangegeven niveau uitkomt (zie onderstaande afbeelding.
• Wanneer u het papier plaatst, houdt u de kant van de sluiting opwaarts gericht.
• De lengte- en breedtegeleiders van het papier moeten aan het papierformaat worden aangepast. Wanneer u het papier plaatst zonder deze geleiders aan te passen, kan het papier schuin worden ingevoerd met papierstoringen tot gevolg.
• Zorg ervoor dat de lengte- en breedtegeleiders stevig tegen het papier geklemd zitten. Als er nog ruimte is, past u de geleiders opnieuw aan het papier aan.

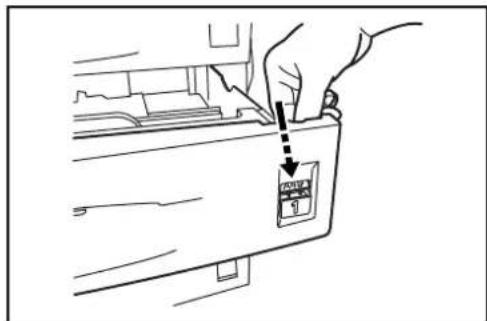

5 Plaats het relevante papierformaatkaartje in de sleuf om het formaat van het geplaatste papier aan te geven.

6 Duw de cassette voorzichtig terug.

OPMERKING: Als het apparaat langere tijd niet gebruikt gaat worden, beschermt u al het papier tegen vocht door het uit de cassettes te verwijderen en in de oorspronkelijke verpakking op te bergen.

7 Selecteer de papiersoort (normaal, gerecycleerd, enz.) die in de cassette is geplaatst. (Raadpleeg Papierformaat en -soort voor de cassettes selecteren op pagina 2-22).

Papier in de MF-cassette plaatsen

U kunt tot 200 vellen standaardpapier (80 g/m²) in de MF-cassette plaatsen.

De MF-cassette kan papierformaten van A3 tot Hagaki en van Ledger tot Statement-R bevatten. Gebruik voor speciaal papier steeds de MF-cassette.

OPMERKING: De capaciteit van de MF-cassette is als volgt.

• Dik papier (120 g/m ^2 ): 130 vellen
• Dik papier (160 g/m ^2 ), Japans noshi-papier: 100 vellen
• Dik papier (200 g/m ^2 ), ruw papier (45 g/m ^2 ): 50 vellen
- Hagaki: 80 vellen
• OHP-folies: 25 vellen
- Envelop DL, Envelop C5, Comm. #10, Monarch, Youkei 4, Youkei 2: 20 vellen

OPMERKING: Wanneer u papier met een aangepast formaat plaatst, geeft u het papierformaat op volgens de richtlijnen in Papierformaat en - soort voor de MF-cassette selecteren op pagina 2-24.

Wanneer u speciaal papier gebruikt zoals transparanten of dik papier, selecteert u het papiertype volgens de richtlijnen in Papierformaat en - soort voor de MF-cassette selecteren op pagina 2-24.

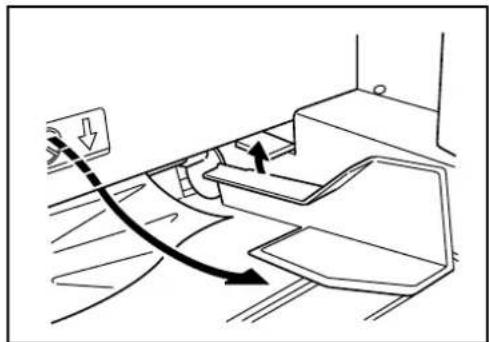

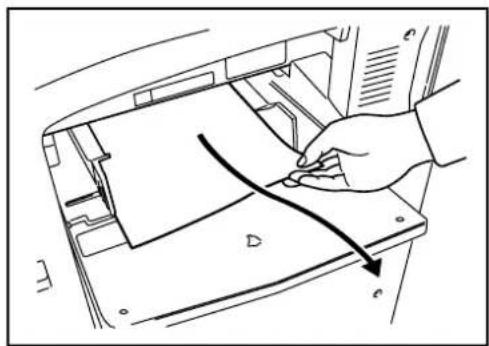

1 Open de MF-cassette.

2 Pas de papierbreedtegeleiders aan de breedte van het papier aan.

3 Plaats het papier langs de papierbreedtegeleiders in de lade, totdat het niet verder kan.

BELANGRIJK: Houd de kant van de sluiting opwaarts gericht.

Gekruld papier moet u recht maken voor gebruik.

Strijk de bovenzijde glad als die opgekruld is.

Enveloppen plaatsen

Er kunnen tot 20 enveloppen in de MF-cassette worden geplaatst.

De volgende envelopformaten kunnen worden gebruikt.

Ondersteunde envelop Formaat
Monarch 3 1/8"×7 1/2"
Comm. #10 4 1/8"×9 1/2"
DL-envelop 110×220 (mm)
C5-envelop 162×229 (mm)
Executive 7 1/4"×10 1/2"
Comm. #9 3 7/8"×8 7/8"
Comm. #6-3/4 3 5/8"×6 1/2"
ISO B5 176×250 (mm)
C4-envelop 229×324 (mm)
Oufuku Hagaki 200×148 (mm)
Youkei 2 Haguruma envelop Swiss-You 2 zonder randafdruk WE-S2	162×114 (mm)
Youkei 4 LIFE E506B (zonder randafdruk) 234×105 (mm)

1 Open de MF-cassette.

2 Pas de papierbreedtegeleiders aan de breedte van de envelop aan.

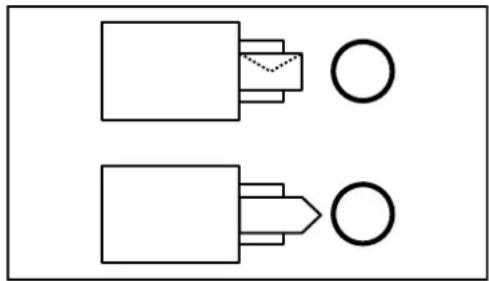

3 Sluit de flap bij enveloppen met een liggend formaat. Schuif de envelop zo ver mogelijk langs de geleiders en houd daarbij de te bedrukken zijde naar boven met de klep achterwaarts gericht.

Open de flap bij enveloppen met een staand formaat. Schuif de envelop zo ver mogelijk langs de geleiders en houd daarbij de te bedrukken zijde naar boven met de klep in de tegenovergestelde richting van de ingang gericht.

BELANGRIJK: Hoe u de enveloppen precies moet plaatsen (richting en kant) hangt af van het soort envelop. Zorg dat u ze op de juiste manier plaatst. Anders kunnen ze in de verkeerde richting of op de verkeerde kant worden bedrukt.

OPMERKING: Wanneer u enveloppen in de MF-cassette plaatst, raadpleegt u Papierformaat en -soort voor de MF-cassette selecteren op pagina 2-24 om de envelopsoort te selecteren.

Papierformaat en -soort selecteren

Papierformaat en -soort voor de cassettes selecteren

Wanneer u cassettes 1 of 2 of de optionele zijdelings invoer (cassettes 3 en 4) gebruikt, selecteert u het formaat en de soort van het papier dat u gaat laden.

Wanneer u de optionele zijdelingse invoer (cassette 3) voor 3.000 vel gebruikt, hoeft u enkel de papiersoort te selecteren.

Te selecteren item Selecteerbaar formaat/soort
Papierformaat	Auto Het papier	formaat wordt automatisch gedetecteerd en geselecteerd.Selecteer of het papier een metrisch formaat of een formaat in inches heeft.
	Standaard Formaten 1	Selecteer uit de standaardformaten. De volgende papierformaten kunnen worden geselecteerd.Inchformaat: Ledger, Letter-R, Letter, Legal, Statement-R, 8,5×13,5" en Oficio IIMetrisch formaat: A3, B4, A4, A4-R, B5, B5-R, A5-R en Folio
	Standaard Formaten 2	Selecteer uit de standaardformaten die niet onder Standaardformaten 1 zijn weergegeven. De volgende papierformaten kunnen worden geselecteerd.Inchformaat: A3, B4, A4, A4-R, B5, B5-R, A5-R en Folio, 8K, 16K-R en 16K Metrisch formaat: Ledger, Letter-R, Letter, Legal, Statement-R, 8,5×13,5" en Oficio II, 8K, 16K-R en 16K
Papiersoort Normaal, Ruw, Velijn, Recycle,Afgedrukt, Dik papier, Kleur, Geperf., Briefpap., Hoge kwaliteit. enCustom 1~8

1 Druk op de System Menu-toets.

2 Druk op [Algemene instellingen], [Wijzigen] van Inst. origineel/papier, [Wijzigen] van Cassette-instelling, [Wijzigen] van de vereiste papierbron en vervolgens op [Wijzigen] van Papierformaat.

3 Voor automatische detectie van het papierformaat drukt u op [Auto] en selecteert u [Metrisch] of [Inch] als eenheid.

Om het papierformaat te selecteren drukt u op [Standaard Formaten 1] of

Algemens installingen - Custom 1 Het formaat van de papiercassette installen, Auto Standard Formaten 1 Standard Formaten 2 A6 14 A4 A5 A6 B4 B5 Annuloren OK Status: 105-206 13:10

[Standaard Formaten 2] en selecteert u het papierformaat.

4 Druk op [OK].

5 Druk op [Wijzigen] in Instelling mediatype en selecteer de papiersoort. Druk vervolgens op [OK].

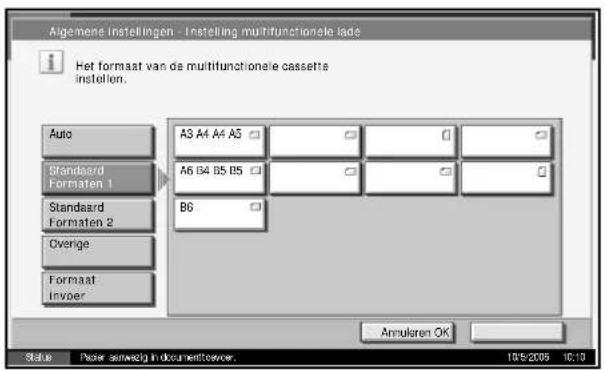

Papierformaat en -soort voor de MF-cassette selecteren

Selecteer het papierformaat en de papiersoort wanneer u de MF-cassette gebruikt. U kunt vooraf het papierformaat en de papiersoort selecteren, die het vaakst zullen worden gebruikt.

Item Beschrijving
Papier-formaat	Auto Het papierformaat wordt automatisch gedetecteerd en geselecteerd. Selecteer of het papier een metrisch formaat of een formaat in inches heeft.
	Standaard Formaten 1	Selecteer uit de standaardformaten. De volgende papierformaten kunnen worden geselecteerd.Inchformaat: Ledger, Letter-R, Letter, Legal, Statement-R, Executive, 8,5×13,5" en Oficio II Metrisch formaat: A3, A4-R, A4, A5-R, A6-R B4-R, B5-R, B5, B6-R en Folio
	Standaard Formaten 2	Selecteer uit de standaardformaten die niet onder "Standaard Formaten 1" zijn weergegeven. De volgende papierformaten kunnen worden geselecteerd.Inchformaat: A3, A4-R, A4, A5-R, A6-R B4-R, B5-R, B5, B6-R en Folio, 8K, 16K-R en 16K Metrisch formaat: Ledger, Letter-R, Letter, Legal, Statement-R, Executive, 8,5×13,5" en Oficio II, 8K, 16K-R en 16K
	Overige Selecteer uit speciale standaardformaten en aangepaste formaten.De volgende papierformaten kunnen worden geselecteerd.ISO B5, Envelop #10, Envelop #9, Envelop #6, Envelop Monarch, Envelop DL, Envelop C5, Envelop C4, Hagaki, Oufuku Hagaki, Youkei 4, Youkei 2
	Formaat-invoer	Voer het formaat in dat niet tot de standaardformaten behoort.De volgende papierformaten kunnen worden geselecteerd.InchformaatX (horizontaal): 5,83~17" (in stappen van 0,01"),Y (verticaal): 3,86~11,69" (in stappen van 0,01") Metrisch formaatX (horizontaal): 148~432 mm (in stappen van 1 mm),Y (verticaal): 98~297 mm (in stappen van 1 mm)
Papiersoort De volgende papiersoorten kunnen worden geselecteerd: Normaal, Overheads, Ruw, Velijn, Etiketten, Briefpap., Recycle, Afgedrukt, Dik papier, Karton, Kleur, Geperf., Envelop, Dik, Hoge kwalit. en Custom 1~8

1 Druk op de System Menu-toets.

2 Druk op [Algemene instellingen], [Wijzigen] van Inst. origineel/papier, [Wijzigen] in Instelling MF-cassette en vervolgens op [Wijzigen] in Papierformaat.

3 Voor automatische detectie van het papierformaat drukt u op [Auto] en selecteert u [Metrisch] of [Inch] als eenheid.

Om het papierformaat te selecteren drukt u op [Standaard Formaten 1], [Standaard Formaten 2], [Overige] of [Formaatinvoer] en selecteert u het papierformaat.

Algemene Instellingen - Instelling multifunctionale lade Het formaat van de multifunctionale cassette instellen. Auto Standard Formaten 1 Standard Formaten 2 Overige Formaat Invoor A3 A4 A5 A6 A6 B4 B5 B6 B6 Annularen OK Status Paper semacig in documentserver 10/5/2005 10:19

Als u [Formaat] hebt gekozen, drukt u op [+] of [-] om de X- (horizontaal) en Y- (verticaal) afmetingen in te geven. U kunt het formaat rechtstreeks invoeren met de cijfertoetsen door op [Cijfers] te drukken.

Algemens instellingen - Instelling multifunctionele lade Het formaat van de multifunctionele cassette instellen. Auto X(148 - 432) 432 mm Standaard Formaten 1 - + Cijfers Standaard Formaten 2 Y(98 - 297) 297 mm Overige - + Cijfers Formaat Invoer Annularen OK Status: IGS 2006 or kolding in document here.

4 Druk op [OK].

5 Druk op [Wijzigen] in Instelling mediatype en selecteer de papiersoort. Druk vervolgens op [OK].

Originelen plaatsen

Volg onderstaande stappen om originelen voor kopieren, verzenden of opslaan te plaatsen.

Originelen op de glasplaat plaatsen

Naast gewone vellen kunt u als origineel ook boeken of tijdschriften op de glasplaat plaatsen.

1 Open de origineelklep.

OPMERKING: Indien de optionele documenttoevoer is geïnstalleerd, opent u de documenttoevoer. Zorg voor u de documenttoevoer opent, dat geen originelen in de originelenlade of de originelenuitvoer zijn achtergebleven. Originelen die in de origineleninvoer of de originelenuitvoer zijn achtergebleven, kunnen op de grond vallen wanneer de documenttoevoer wordt geopend.

Laat de documenttoevoer open als het origineel dikker dan 40 mm is.

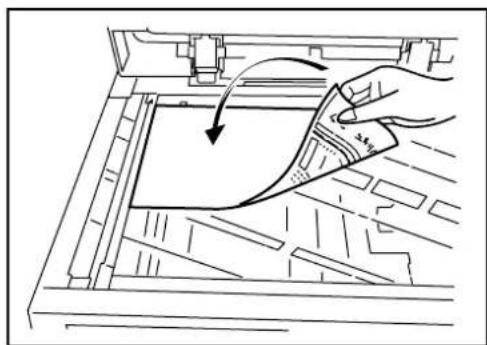

2 Plaats het origineel. Plaats de te scannen zijde met het beeld omlaag en lijn ze strak uit tegen de aanduidingsplaten voor het origineelformaat met de linkerachterhoek als referentiepunt.

◆ Aanduidingsplaten origineelformaat (inch-modellen)

5½ STMT 8½ LTR LGL 11 LTR LGR Letter Letter Statement Letter Officio Legal Ledger 8½ 11 13 14 15 11×15 17

(metrische modellen)

A8 B6 A9 B5 A9 A4 B5 B4 Folio OficioII B4 11×15 A3

3 Sluit de origineelklep.

VOORZICHTIG: Duw de origineelklep bij het sluiten niet met kracht omlaag. Te veel druk kan ervoor zorgen dat de glasplaat breekt.

OPMERKING: Er kunnen schaduwen aan de randen en in het midden van open originelen.

VOORZICHTIG: Laat de documenttoevoer niet openstaan, want dan bestaat er gevaar voor lichamelijk letsel.

Originelen in de documenttoevoer plaatsen

De optionele documenttoevoer scant automatisch elk vel van meerdere originelen. Beide zijden van dubbelzijdige originelen worden gescand.

Onderdeelnamen van de documenttoevoer

(6) (5) (2)(1)(4) (3)

(1) Origineleninvoer
(2) Breedtegeleiders voor originelen
(3) Handgreep voor openen
(4) Originelenuitvoer
(5) Bovenklep
(6) Lampje voor geplaatste originelen

Originelen ondersteund door de documenttoevoer

De documenttoevoer ondersteunt de volgende origineelsoorten.

Gewicht 45 g/m ^2 tot 160 g/m ^2

Formaat Maximum A3 tot Minimum A5-RMaximum Ledger tot Minimum Statement-R

Capaciteit Gewoon papier (80 g/m ^2 ), papier van hoge kwaliteit (50 g/m ^2 ), gekleurd papier, gerecycleerd papier: 100 vellen (originelen met variërende formaten: 30 vellen)Dik papier (120 g/m ^2 ): 66 vellenDik papier (160 g/m ^2 ): 50 vellenKunstdrukpapier, ruw papier, gecoat papier: 1 velPapier van hoge kwaliteit (110 g/m ^2 ): 73 vellen

Originelen niet ondersteund door de documenttoevoer

Gebruik de documenttoevoer niet voor de volgende soorten originelen.

• Zachte originelen zoals vinylvellen
• Transparanten zoals OHP-film
• Carbonpapier
- Originelen met erg gladde oppervlakken
- Originelen met kleefband of lijm

• Natte originelen
• Originelen met niet goed opgedroogde correctievloeistof
• Originelen met een onregelmatige vorm (niet rechthoekig)
• Originelen met uitsparingen
  • Gekreukt papier
• Originelen met vouwen (Strijk de vouwen glad voor plaatsing. Als u dit niet doet, kan een papierstoring optreden.)
• Originelen met paperclips of nietjes (Verwijder paperclips of nietjes en strijk eventuele golvingen, plooien of kreuken glad. Als u dit niet doet, kan een papierstoring optreden.)

Zo plaatst u originelen

VOORZICHTIG: Zorg voor u originelen plaatst, dat er geen originelen in de originelenuitvoer zijn achtergebleven. Op de originelenuitvoer achtergebleven originelen kunnen de nieuwe originelen doen vastlopen.

1 Pas de breedtegeleiders van de originelen op de nieuwe originelen aan.

2 Plaats de originelen. Plaats de te scannen zijde (of de eerste zijde van dubbelzijdige originelen) naar boven. Schuif de voorrand zo ver mogelijk in de documenttoevoer. Het lampje voor geplaatste originelen gaat aan.

VOORZICHTIG: Kijk of de breedtegeleiders van de originelen perfect op de originelen passen. Als er nog ruimte is, past u de breedtegeleiders opnieuw aan. Als u dit niet doet, kan dit leiden tot een papierstoring.

Zorg ervoor dat de geplaatste originelen niet boven het aangegeven niveau uitkomen. Als u dit niet doet, kan dit leiden tot een papierstoring (zie onderstaande afbeelding).

Originelen die voorgeboord zijn of perforaties bevatten, plaatst u zo dat de gaten of perforaties als laatste (en niet als eerste) worden gescand.

In dit hoofdstuk worden de volgende handelingen uitgelegd.

• Aan- en uitzetten 3-2
- Slaap- en automatische slaapmodus .... 3-4
- De hoek van het bedieningspaneel aanpassen ...... 3-5
• Weergave aanraakpaneel 3-6
• Kopiëren.... 3-7
- Afdrukken – Afdrukken uit applicaties .... 3-18
- Verzenden 3-19
• De bestemming opgeven 3-33
- De documentbox gebruiken 3-36
- Documenten in een verwisselbaar USB-geheugen afdrukken ....3-48
• Taken annuleren/bekijken/wijzigen.... 3-50
- Resterende toner en papier controleren.... 3-54
- Scherm Snelle instellingen.... 3-55

Aan- en uitzetten

Aanzetten

Open het klepje van de hoofdschakelaar en zet de hoofdschakelaar aan.

Knipperen/oplichten van alle toetsen en lampjes

Wanneer u de hoofdschakelaar aanzet, gaan toetsen en lampjes zoals de Copy-toets of de Send-toets knipperen.

Knipperen: Deze functie is in voorbereiding. Wanneer elke toets klaar is, gaan de indicators een voor een uit.

Licht uit: Deze functie is beschikbaar.

Licht aan: Deze functie is geselecteerd. [Kopiëren] is als standaardfunctie geselecteerd zodat de toets/het lampje van Copy eerst oplicht.

OPMERKING: De toets waarvan het lampje niet brandt, kan worden gebruikt zelfs als er nog een andere toets knippert.

Uitschakelen

Als u de hoofdschakelaar wilt uitschakelen, zet u eerst de Power-toets op het bedieningspaneel op uit. Zorg dat de Power-toets en het geheugenlampje uit zijn, voor u de hoofdschakelaar uitschakelt.

VOORZICHTIG: Het uitschakelen van de hoofdschakelaar voordat u op de Power-toets drukt, kan schade aan de harde schijf veroorzaken.

Controleer dat het lampje niet meer brandt.

Wanneer het apparaat lange tijd niet wordt gebruikt

VOORZICHTIG: Als het apparaat meerdere uren ('s nachts, enz.) niet wordt gebruikt, zet u de hoofdschakelaar uit. Als het voor lange tijd niet wordt gebruikt (vakanties, enz.), haalt u om veiligheidsredenen de stekker uit het stopcontact.

VOORZICHTIG: Zet de hoofdschakelaar niet uit wanneer de optionele faxkit is geïnstalleerd. Als u de hoofdschakelaar uitschakelt, kunt u faxen niet meer automatisch ontvangen.

Slaap- en automatische slaapmodus

Slaapmodus

Wanneer u de slaapmodus wilt activeren, drukt u op de Power-toets. Alle lampjes op het aanraakpaneel gaan uit om het energieverbruik te verminderen. Enkel het hoofdvoedingslampje blijft branden. Deze status heet slaapmodus.

Als tijdens de slaapmodus afdrukgegevens worden ontvangen, wordt de afdruktaak uitgevoerd terwijl het aanraakpaneel onverlicht blijft.

Wanneer u de optionele faxkit gebruikt, worden ook ontvangen faxgegevens afgedrukt terwijl het bedieningspaneel onverlicht blijft.

Om de slaapmodus op te heffen, drukt u op de Power-toets. Het apparaat is binnen 15 seconden gebruiksklaar.

De automatische slaapmodus schakelt het apparaat automatisch naar slaapmodus als het een vooraf ingesteld tijd niet actief is geweest. De ingestelde standaardtijd bedraagt 45 minuten voor de 30 en 40 ppm-modellen, en 90 minuten voor het 50 ppm-model.

De hoek van het bedieningspaneel aanpassen

Pas de hoek van het bedieningspaneel aan in twee stappen door de vergrendeling van het bedieningspaneel los te maken.

Weergave aanraakpaneel

Weergave van originelen en papier

Het aanraakpaneel geeft de geselecteerde papierbron en opvangbak weer.

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Locatie origineel Opvangbak Papierbron 100% Normaal 0 Auto Zoomen Dichheid Origineel Formaat 1-zijdig >>1-zijdig Tekst+ foto Sorteren Samenv./verschulven Duplex Origineel beeld Snelle instellingen Orig./papier/ voltooien kwaliteit Indelen/bewerken Beeld Geavanceerde instellingen Status 10/5/2006 10:10

Weergave bij schermwijziging

De standby-weergave (pictogram) kan verschijnen wanneer de weergave van het aanraakpaneel is gewijzigd.

Normale standby-weergave

Gereed voor kopiëren. Exemplaren 1 Beeld kopiëren Orig neel instellen. Origneel... Zoomen : 100% Papier : ... Continue scannen Auto rotatie beeld Negatief beeld Spiegel- beeld OK! Tsak van Melding Prioriteit onderdrukken Form, met necer pag. Herbalen Kopiëren Snelle instellingen Orig. papier/ voltoien Beeld- kwal teit Indelen bewerken Gezvanceerde instellingen Status 14/5/2006 13:10

Standby-weergave wanneer aanpassing van het systeemmenu is uitgevoerd

Wanneer de aanpassing van het systeemmenu is uitgevoerd en een andere functie (zoals kopieren) wordt gebruikt, verschijnt nevenstaande weergave.

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Origineel instellen... Origineel: ... Zoomen : 100% Verzenden --- Even geduld a.u.b. Duplex Origineel beeld Samenv./ verschulven Snelle instellen Origin/papier/ volzolen Beeld- kwafleit Indelen/bewerken Geavanceerde instellen 10.5.2006 10.10 Status

Kopiëren

Volg de onderstaande stappen voor de basishandelingen bij het kopieren.

1 Druk op de Copy-toets wanneer de toets/het lampje van Copy uitgeschakeld is.

OPMERKING: Als u het origineel plaatst en op de Start-toets drukt voor de copier is opgewarmd, wordt enkel het scannen vooraf uitgevoerd en begint de kopieertaak zodra de opwarming ten einde is.

2 Plaats de originelen op de glasplaat of in de optionele documenttoevoer.

OPMERKING: Raadpleeg Originelen plaatsen op pagina 2-26 voor informatie over het laden.

3 Controleer dat [Auto] is geselecteerd bij Papierselectie op het aanraakpaneel. Papier dat overeenkomt met het formaat van het origineel, wordt automatisch geselecteerd.

Als u het papierformaat wilt wijzigen, drukt u op [Papierselectie] en selecteert u de gewenste papierbron.

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Original Installen. Original Installen. Original Installen. Zoomen Papier Auro Zoomen Dichtmelt Papier- 1-zidig >>1-zidig Duplex Original Normal 0 A4 Normal selectie Tekst-folo Sorteren Samenv./verschiven beeld Snolle Installungen Orig./papier/voloden Beeld-kwal-lett Indelen/bewerken Geavanceerde installingen Status: 16/5/2008 10:10

OPMERKING: Selecteer zo nodig het papierformaat handmatig, in plaats van de automatische papierelectie te gebruiken.

4 Gebruik de cijfertoetsen om de hoeveelheid kopieën in te vullen. Geef het gewenste aantal tot 999 op.

Clear Reset C / Stop Start * 0 # 1 2 3 4 5 6 7 8 9

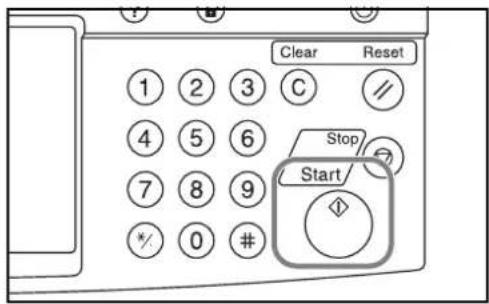

5 Druk op de Start-toets om het kopiëren te starten.

Clear Reset 1 2 3 C // 4 5 6 Stop 7 8 9 Start * 0 # ◇

6 Verwijder de voltooide kopieën uit de bovenste opvangbak.

Pas de dichtheid van de kopieën aan.

Optie dichtheidsaanpassing	Beschrijving
Handmatig Pas de dichtheid aan volgens de 7 of 13 niveaus.
Automatisch De optimale	dichtheid wordt geselecteerd op basis van de dichtheid van het origineel.

1 Druk op [Beeldkwaliteit] en vervolgens op [Dichtheid].

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Originaleel Instellen: Originaleel: ... Zoomen : 100% Papier : ... Dichtheid Originaleel beeld EcoPrint Snolle instellingen Orig./papier/ volgenden Beeld- kwal teit Indelen/bewerken Geavanceerde instellingen Status 10-5-2008 10-16

2 Pas de dichtheid handmatig aan door op [-3] (Lichter) tot [+3] (Donkerder) te drukken. U kunt het dichtheidsniveau van [-3] (Lichter) tot [+3] (Donkerder) in halve stappen wijzigen.

Om de dicht- heidsaanpassing van [Handmatig] op [Auto] te zetten drukt u op [Auto].

Gereed voor kopiëren. Exemplaren 1 Dichtheid Auto Druk op [OK] om net beerd weer te geven. Lichter Normal Donkader -3 -2-1 +2+3 -2.5-1.8 -0.6 -0.5 +1.6+2.5 Shelt, tocy. Annuleren Olt. Status 10/5-2008 10.10

3 Druk op [OK].

Beeldkwaliteit selecteren

Selecteer de beeldkwaliteit die geschikt is voor het soort origineel.

Beeldkwaliteitoptie	Beschrijving
Tekst+Foto	Voor originelen met een combinatie van tekst en foto's.
Tekst	Voor originelen die hoofdzakelijk tekst bevatten.
Foto	Voor originelen die hoofdzakelijk foto's bevatten.

1 Druk op [Beeldkwaliteit] en vervolgens op [Origineel beeld].

Gereed voor kopiëren. Exemplaren 1 Beeld kopiëren Original Instellen: Original: ... Zoomen : 100% Papiar : ... Dichtheid Original beeld EcoPrint Snelle instellingen Orig./papier/ voloden Beeld- kwal teit Indelen/bewerken Geavanceerde instellingen Status 16-2008 10:16

2 Selecteer de beeldkwaliteit.

Gereed voor kopieren. Exemplaren 1 Origineel beeld Druk op [OK] om het beald weer te geven. Selecteer het soort origineel voor de boele kopieresultate n. [Tekst - foto]: tekst en foto's samen. [Tekst]: alleen tekst, geen foto's. [Foto]: alleen foto's, geen tekst. ABC ABC DEF GHIT Tekst Foto Shelt toev. Annuleren OK Status 10/5/2006 10:10

3 Druk op [OK].

Kopiëren met zoom

Pas de vergroting aan om het origineelbeeld te verkleinen of te vergroten. De volgende zoomopties zijn beschikbaar:

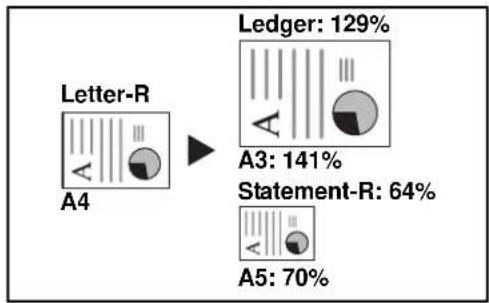

Auto-zoom

Hiermee kan het origineelbeeld automatisch worden verkleind of vergroot, zodat het beeld op het geselecteerde papierformaat past.

Handmatige zoom

Hiermee kan het origineelbeeld handmatig in stappen van 1% tussen 25 en 400% handmatig worden vergroot.

Vooraf ingestelde zoom

Hiermee kunnen vooraf ingestelde vergrotingen worden verkleind of vergroot.

De volgende vergrotingen zijn beschikbaar:

Model Zoomniveau (Origineel Kopie)
Inch-modellen	100%, Auto, 400% (Max.), 200% (STMT>>Ledger), 154% (STMT>>Legal), 129% (Letter>>Ledger), 121% (Legal>>Ledger), 78% (Legal>>Letter), 77% (Ledger>>Legal), 64% (Ledger>>Letter), 50% (Ledger>>STMT), 25% (Min.)
Metrische modellen	100%, Auto, 400% (Max.), 200% (A5>>A3), 141% (A4>>A3, A5>>A4), 127% (Folio>>A3), 106% (11×15">>A3), 90% (Folio>>A4), 75% (11×15">>A4), 70% (A3>>A4, A4>>A5), 50%, 25% (Min.)
Metrische modellen (Azië/Pacific)	100%, Auto, 400%, Max, 200% (A5>>A3), 141% (A4>>A3, B5>>B4), 122% (A4>>B4, A5>>B5), 115% (B4>>A3, B5>>A4), 86% (A3>>B4, A4>>B5), 81% (B4>>A4, B5>>A5), 70% (A3>>A4, B4>>B5), 50%, 25% (Min.)

XY-zoom

Hiermee kunnen verticale en horizontale vergrotingen onafhankelijk van elkaar worden geselecteerd. Verklein of vergroot originelen in stappen van 1% tussen 25 en 400%.

M M X Y

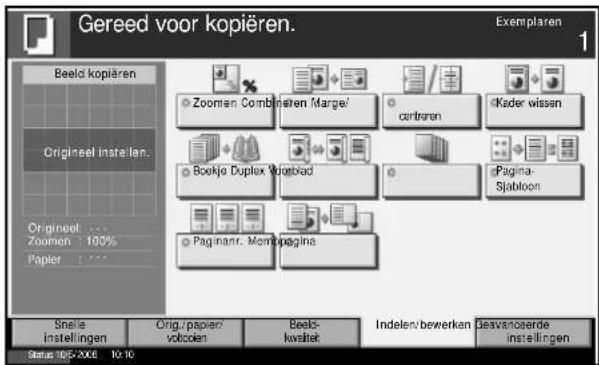

1 Druk op [Indelen/bewerken] en vervolgens op [Zoomen].

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Origineel instellen. Origineel ... Zoomen 100% Papier Zoomen Combiningen Margel corberen Kader wissen Bookjo Duplex Voutblad Pagina- Sjabloon Paginarr. Mempagina Snelle instellingen Orig./papier/ vollicen Beeld- kvalitet Indelen/bewerken Gevanoserde instellingen Status: 10/F-2006 10:10

2 Druk op [Standaard Zoomen] om de automatische zoom te gebruiken.

Druk op [+] of [-] om de weergegeven vergroting te wijzigen. U kunt de vergroting rechtstreeks instellen met de cijfertoetsen door op [Cijfers] te drukken.

Bij de vooraf ingestelde zoom selecteert u de toets voor de gewenste vergroting.

Voor XY-zoomen drukt u op [XY zoomen].

Druk op [+] of [-] om de weergegeven vergrotingen van X (horizontaal) en Y

(vertical) te wijzigen. U kunt de vergroting rechtstreeks instellen met de cijfertoetsen door op [Cijfers] te drukken.

Gereed voor kopiëren. Exemplaren 1 Zoomen Standard Zoomen XY zoomer X (25 - 400) 100 % - + Cijfers Y (25 - 400) 100 % - + Cijfers Bov.rand boven ©Aidr. richt originsel Shet. Toev Annuleren OK Status: 103, 2006 10:10

Druk op [Afdr.richt. origineel] om de afdrukrichting van de originele te selecteren, hetzij [Bov. rand boven] of [Bov. rand links]. Druk vervolgens op [OK].

3 Druk op [OK].

Duplexkopiëren

Produceer dubbelzijdige kopieën. De volgende duplexopties zijn beschikbaar:

Enkelzijdig naar dubbelzijdig

Hiermee kunnen dubbelzijdige kopieën van enkelzijdige originelen worden gemaakt. Bij een oneven aantal originelen zal de achterzijde van de laatst gekopieerde pagina blanco zijn.

Origineel Kopie

De volgende bindopties zijn beschikbaar:

A Origineel links/rechts naar Binding links/rechts: de beelden op de achterzijde worden niet gedraaid.
B Origineel links/rechts naar Binding boven: de beelden op de achterzijde worden niet 180° gedraaid. Kopieën kunnen aan de bovenzijde worden ingebonden en in dezelfde richting staan bij het omdraaien van de pagina's.

Origineel Kopie A B

Dubbelzijdig naar enkelzijdig

Hiermee kan elke zijde van een tweezijdig origineel op een afzonderlijk vel worden gekopieerd. Hiervoor is de optionele documenttoevoer vereist.

De volgende bindopties zijn beschikbaar:

Binding links/rechts: de beelden op de achterzijde worden niet gedraaid.

Binding boven: de beelden op de achterzijde worden 180° gedraaid.

Dubbelzijdig naar dubbelzijdig

Hiermee kunnen dubbelzijdige kopieën van dubbelzijdige originelen worden gemaakt. Hiervoor is de optionele documenttoevoer vereist.

Origineel Kopie

OPMERKING: De ondersteunde papierformaten bij dubbelzijdig naar dubbelzijdig zijn Ledger, Legal, Letter, Executive Statement-R, Oficio II, 8,5×13,5", A3, B4, A4, B5, A5-R en Folio.

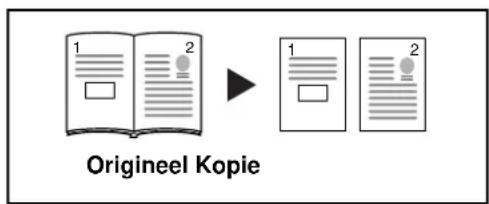

Boek naar enkelzijdig

Dit produceert een enkelzijdige kopie van een dubbelzijdig origineel of een open boek.

De volgende bindopties zijn beschikbaar:

Binding links: originelen met tegenover elkaar liggende pagina's worden van links naar rechts gekopieerd.

Binding rechts: originelen met tegenover elkaar liggende pagina's worden van rechts naar links gekopieerd.

OPMERKING: Bij dubbelzijdig naar enkelzijdig en bij boek naar enkelzijdig worden de volgende formaten van origineel en papier ondersteund. Origineel: Ledger, Letter-R, A3, B4, A4-R, B5-R, A5-R en 8K. Papier: Letter, A4, B5 en 16K. U kunt het papierformaat wijzigen en de kopie verkleinen of vergroten tot dat formaat.

Boek naar dubbelzijdig

Hiermee kunnen dubbelzijdige kopieën van boeken met tegenover elkaar liggende pagina's worden gemaakt.

Origineel Kopie

OPMERKING: Bij boek naar dubbelzijdig worden de volgende formaten van origineel en papier ondersteund: Letter, A4, B5 en 16K.

1 Druk op [Indelen/bewerken] en vervolgens op [Duplex].

Gereed voor kopiëren. Exemplaren 1 Beeld kopiëren Origineel instellen. Origineel: ... Zoomen : 100% Papier : ... Zoomen Combustoren Marge/ centeren iKader wilisen Boekje Duplex Vodboad Pagina- Sjabloon Paginamr. Memopagina Snelle instellingen Orig./papier/ vollicien Beeld- kwaltel I Indelen/bewerken Geavanceende instellingen Name: 105-2006 10.10

2 Selecteer de gewenste duplexoptie.

Gereed voor kopiëren. Exemplaren 1 Duplex 1-zijdig >> 1-zijdig 1-zijdig >> 2-zijdig 2-zijdig >> 3-zijdig 2-zijdig >> 2-zijdig Book >> 1-zijdig Boxx >> 2-zijdig voltoolen Binding Linke rights Binding Boven Box.and boven Aldr.right, orig. heel Snelt, toev. Annuleren OK Status 10/5/2008 10:10

3 Als u [2-zijdig>>2-zijdig], [2-zijdig>>1-zijdig], [Boek>>1-zijdig] of [Boek>>2-zijdig] kiest, selecteert u de bindingrand van de orginelen of Origineel.

4 Als u [1-zijdig>>2-zijdig], [2-zijdig>>2-zijdig] of [Boek>>2-zijdig] kiest, selecteert u de bindingrand van de afgewerkte kopieën van Afgewerkt.

5 Druk op [Afdr.richt. origineel] om de afdrukrichting van de originele te selecteren, hetzij [Bov.rand boven] of [Bov.rand links]. Druk vervolgens op [OK].
6 Druk op [OK].
7 Plaats de originelen en druk op de Start-toets.

Als het origineel op de glasplaat wordt geplaatst, scant u het en vervangt u het door het volgende. Druk vervolgens op de Start-toets.

Nadat u alle originelen hebt gescand, drukt u op [Scan voltooien] om het kopieren te starten.

Kopiëren met samenvoegen/verschuiven

Samenvoegen

Scan meerdere originelen worden en lever volledige sets met kopieën op paginanummer af.


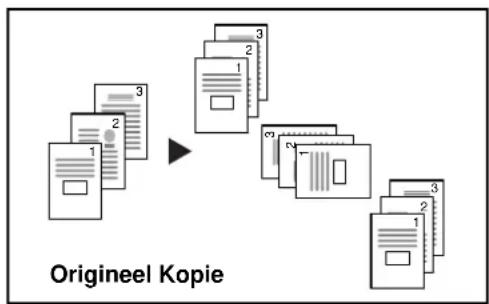

Verschuiven

Gebruik verschuiven om kopieën te produceren nadat elke set (of pagina) 90° werd gedraaid.

OPMERKING: Laad voor de verschuiffunctie papier van hetzelfde formaat met een andere richting in een andere papierbron dan de geselecteerde papierbron.

De papierformaten die bij Verschuiven worden ondersteund, zijn A4, B5, Letter en 16K.

1 Druk op [Orig./papier/voltooien] en vervolgens op [Samenv./verschuiven].

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Druk op [OK] om het beeld weer te geven. Original Zoomen : 100% Papier Original Formaat Papier- selectie Orig. met div. form. Aldr.richt. origineel Samenv./ vorschulven Nieten Opvangpak Snolle Instellingen Status: 04/03/2006 Orig./papier/ votvolgen Beld- kwalt to t Indelen-bewerken Geavanceerde Instellingen

2 Druk voor kopieren met samenvoegen op [Aan] van Sorteren.

Druk voor kopiëren met verschuiven op [Uit] of [Elke set] van Verschuiven.

Druk op [OK].

Gereed voor kopieren. Exemplaren 1 Samenvoegen/verschulven Sortaren Uit Uit Elke set Verschuiven Shelt. toev. Annuleren OK Status 10-15-2006 To 16

3 Gebruik de cijfertoetsen om de hoeveelheid kopieën in te vullen.

4 Plaats de originelen en druk op de Start-toets.

Afdrukken – Afdrukken uit applicaties

Volg onderstaande stappen om documenten van applicaties af te drukken.

1 Creëer een document in een applicatie.
2 Klik op Bestand en selecteer Afdrukken in de applicatie. Het dialoogvenster van Afdrukken wordt nu weergegeven.

3 Klik op Printernaam en selecteer dit apparaat uit de lijst.

4 Vul het gewenste aantal afdrukken in het vak Aantal exemplaren in. U kunt tot 999 exemplaren opgeven.

Waneer er meer dan één document is, selecteert u Sorteren om de afdrukken een voor een in de volgorde van de pagina's uit te voeren.

5 Klik op Eigenschappen. Het dialoogvenster van Eigenschappen wordt nu weergegeven.

6 Selecteer het tabblad Basis en klik op Papierformaat om het papierformaat te selecteren.

Om op speciale papiersoorten zoals dik papier of overheads af te drukken, klikt u op het menu Mediatype en selecteert u de papiersoort.

7 Klik op Bron en selecteer de papierbron.

OPMERKING: Als u Automatisch kiest, wordt het papier automatisch aangevoerd uit de papierbron geladen met het papier van het optimale formaat en type. Om op speciale papiersoorten zoals enveloppen of dik papier af te drukken, plaatst u ze op de MF-cassette en selecteert u MF-cassette.

8 Selecteer de papierrichting – Staand of Liggend – om deze af te stemmen op de richting van het document.

Als u Geroteerd selecteert, zal het document worden afgedrukt nadat het 180° werd gedraaid.

9 Klik op de OK-knop om naar het dialoogvenster Afdrukken terug te keren.

10 Klik op de OK-knop om het afdrukken te starten.

Verzenden

Volg de onderstaande stappen voor de basishandelingen bij het verzenden. De volgende vier opties zijn beschikbaar:

• Verzenden als e-mail: verzendt een gescand origineelbeeld als bijlage van een e-mailbericht...pagina 3-19
• Verzenden naar map (SMB): slaat een gescand origineelbeeld op in een gedeelde map van eender welke pc...pagina 3-21
• Verzenden naar map (FTP): slaat een gescand origineelbeeld op in een map van een FTP-server...pagina 3-24
• Afbeeldingsgegevens scannen met TWAIN: laadt de documentgegevens opgeslagen in de custom box naar pc...pagina 3-27

OPMERKING: Originelen in kleur kunnen worden gescand door het geheugen van het apparaat uit te breiden. Raadpleeg uw servicevertegenwoordiger.

Verschillende verzendopties kunnen in combinatie worden opgegeven. Raadpleeg Verzenden naar verschillende soorten bestemmingen (Multi-versturen) op pagina 3-35.

Als e-mail verzenden

Verzendt een gescand origineelbeeld als bijlage van een e-mailbericht.

OPMERKING: Voor verzenden als e-mail moeten de netwerkverbinding en de SMTP-server correct worden ingesteld. Neem contact op met uw systeembeheerder voor de instellingen.

1 Plaats de originelen op de glasplaat of in de optionele documenttoevoer.

OPMERKING: Raadpleeg Originelen plaatsen op pagina 2-26 voor informatie over het laden.

2 Druk op de Send-toets.

3 Druk op [E-mailadres invoeren] en vervolgens op [E-mailadres].

OPMERKING: De bestemming kan worden opgegeven via het adresboek of via de snelkiestoetsen. Raadpleeg De bestemming opgeven op pagina 3-33.

4 Voer het e-mail-adres van de bestemming in en druk op [OK].

Gereed voor verzenden. Plaats het origineel. Bestemming E-mailadres invoeken E-mail- adres Cc: Boc: Voeg een nieuwe bestemming toe. Druk op [E-mailadres] en voer het adres in met het toetsenbord op het scherm. U kunt ook Aan/Cz/Boc: instellen. Vend best. Thev. aan adresboek Annuleren O#

5 Druk op [Aan:], [Cc:] of [Bcc:] om de status van de ontvanger naar wens te wijzigen.

Als u een andere bestemming wilt opgeven, gaat u naar de volgende stap. Als u slechts één bestemming wilt opgeven, gaat u naar stap 7.

6 Druk op [Vlgnd best.] en herhaal stappen 4 en 5 om de bestemming op te geven. U kunt tot 100 e-mailadressen opgeven.

OPMERKING: Wanneer [Toev. aan adresboek] wordt weergegeven, zijn de bestemmingen in het adresboek geregistreerd.

7 Druk op [OK]. De bestemmingen worden in de lijst met bestemmingen geregistreerd.

8 Controleer de lijst met bestemmingen.

Selecteer een bestemming en druk op [Details/bew.] om deze te controlleren en te bewerken. Raadpleeg stappen 4 en 5 om de bestemming zo nodig aan te passen.

Selecteer een bestemming en druk op [Verwijderen] om de bestemming uit de lijst te verwijderen.

Gereed voor verzenden. Plaats het origneel. Bestemming Details ABC [e-mail] Aan: Katen Details/bew. Verwijder in Opnw boilen 001 002 003 004 005 Nr AAA BBB CCC DDD EEE 008 009 010 1/10 FFF GGG HH- III JJJ Bestemming Kieur/beelcSeverances de Sport origneel? Instellingen verzending Achesbook E-mailadres Invoeren Pad voor map Invoeren Instellingen Status: 10/07/2006 10:10

9 Wijzig indien nodig het origineelformaat, de scanresolutie, enz.

10 Druk op de Start-toets. Het gescande origineel wordt naar het opgegeven e-mailadres verzonden.

Clear Reset 1 2 3 C // 4 5 6 Stop 7 8 9 Start * / 0 # ◆

Naar map verzenden (SMB)

Het beeldbestand van het gescande origineel wordt in de opgegeven gedeelde map van eender welke pc geplaatst.

1 Plaats de originelen op de glasplaat of in de optionele documenttoevoer.

OPMERKING: Raadpleeg Originelen plaatsen op pagina 2-26 voor informatie over het laden.

2 Druk op de Send-toets.

3 Druk op [Pad voor map invoeren] en vervolgens op [SMB].

OPMERKING: De bestemming kan worden opgegeven via het adresboek of via de snelkiestoetsen. Raadpleeg De bestemming opgeven op pagina 3-33 voor meer informatie.

4 Voer de hostnaam, het pad, de gebruikersnaam en het wachtwoord in. Druk op de toets van het in te voeren item en het invoerscherm verschijnt.

Gereed voor verzenden. Plasts het origineel. Bestemming 1 Pas voor map invoren SMB FTP Hostnaam Pad Gebruikersnaam anmeling Wachtworod anmeling Vorbinding testen Annuleren Objekt best. Toev kan besesboek Status 10-1-2006 10:10

5 Voer de bestemmingsgegevens in en druk op [OK].

Gebruik het toetsenbord voor invoer. Limlet126 tekens Invoeren0 tekens Backspace Hocfdl. : letter Nr./symb. Spatie Annuleren OK Status 10-5-2008 13:19

De in te voeren gegevens zijn als volgt.

Item In te voeren gegevens		Max. aantal tekens
Hostnaam* Hostnaam of IP-adres van de verzendende pc		Tot 62 tekens
Pad Pad naar de ontvangstmap zoals bij onderstaande voorbeelden. Bijvoorbeeld \User\ScanData.		Tot 126 tekens
Gebruikersnaam aanmelding	Gebruikersnaam voor toegang tot de map	Tot 62 tekens
Wachtwoord aanmelding	Wachtwoord voor toegang tot de map	Tot 62 tekens

* Geef een poortnummer op dat verschilt van het standaardnummer (139) volgens de indeling hostnaam: poortnr.

6 Nadat u alles hebt ingevoerd, drukt u op [Verbinding testen] om de verbinding te controleren.

Gereed voor verzenden. Plaats het original Bestemming 1 Pac voor map invoeren SMB FTP Hostnaam Pad Gebruikersnaam aanmeling Wachtword aanmeling Verbinding testen Annuleren CWVigind best. Toev. han resboek Status 10/5-2006 10:10

OPMERKING: Verbonden verschijnt wanneer de verbinding met de bestemming correct tot stand is gebracht. Als Kan geen verbinding maken verschijnt, controleert u de ingevoerde gegevens.

Als u een andere bestemming wilt opgeven, gaat u naar de volgende stap. Als u slechts één bestemming wilt opgeven, gaat u naar stap 8.

7 Druk op [Vlgnd best.] en herhaal stappen 4 tot 6 om de bestemming op te geven. U kunt tot 10 mappen opgeven.

OPMERKING: Wanneer [Toev. aan adresboek] wordt weergegeven, worden de ingevoerde gegevens in het adresboek geregistreerd.

8 Druk op [OK] om de ingevoerde gegevens in de lijst met bestemmingen te registreren.

9 Controleer de lijst met bestemmingen.

Selecteer een bestemming en druk op [Details/bew.] om deze te controleren en te bewerken. Bewerk de gegevens indien nodig volgens stappen 5 tot 7.

Selecteer een bestemming en druk op [Verwijderen] om de bestemming uit de lijst te verwijderen.

Gereed voor verzenden. Plats het origneel Bestemming Details ABC /User/ScanData Aan: Katen Details/bew. Verwijder in Opnw belten 001 002 003 004 005 Nr AAA BBB CCC DDD EEE 006 007 008 009 010 1/10 FFF GGG HH- III JJJ Bestemming Kieur/beelcSeverances de Sport origneel/ Instellingen verzending Instellingen Bestemming Achesbook E-mailadres Invoaren Pad voor map Invoaren Status: 10/0-2006 10:10

10 Wijzig indien nodig het origineelformaat, de scanresolutie, enz.

11 Druk op de Start-toets. Het gegevensbestand van het gescande origineel wordt naar de opgegeven gedeelde map van de pc verzonden.

Clear Reset 1 2 3 C // 4 5 6 Stop 7 8 9 Start * / 0 # ◆

Naar map verzenden (FTP)

Slaat een gescand afbeeldingsorigineel op in een map van een FTP-server.

1 Plaats de originelen op de glasplaat of in de optionele documenttoevoer.

OPMERKING: Raadpleeg Originelen plaatsen op pagina 2-26 voor informatie over het laden.

2 Druk op de Send-toets.

3 Druk op [Pad voor map invoeren] en vervolgens op [FTP].

OPMERKING: De bestemming kan worden opgegeven via het adresboek of via de snelkiestoetsen. Raadpleeg De bestemming opgeven op pagina 3-33.

4 Voer de hostnaam, het pad, de gebruikersnaam en het wachtwoord in. Druk op de toets van het in te voeren item en het invoerscherm verschijnt.

Gereed voor verzenden. Plasts het origineel. Bestemming 1 Pac voor map Invooren SME FTP Hostnaam Pad Gebruikersnaam anmeling Wachtworod aanmeling Vorbinding testen Annuleren Civlond best. Toev kan veresboek Status 10-11-M10g net Ullionen van verzendeek f/u

5 Voer de bestemmingsgegevens in en druk op [OK].

Gebruik het toetsenbord voor invoer. Limit: 66kons Invoeren0- tekens Backspace 1 2 3 4 5 6 7 8 9 0 ! - -

w e r t y u i a p [ ] \

a s d f g h j k l = : 2 K C v b n m , - / Hocfdl. : letter Nr./symb. Spatie Annuleren OK Status: 10-5-2008 13:19

De in te voeren gegevens zijn als volgt.

Item In te voeren gegevens		Max. aantal tekens
Hostnaam*	Hostnaam of IP-adres van de FTP-server	Tot 62 tekens
Pad Pad naar de ontvangstmap.Bijvoorbeeld \User\ScanData.Anders worden de gegevens in de basismap opgeslagen.		Tot 126 tekens
Gebruikersnaam aanmelding	Gebruikersnaam voor aanmelden bij FTP-server	Tot 62 tekens
Wachtwoord aanmelding	Wachtwoord voor aanmelden bij FTP-server	Tot 62 tekens

* Geef een poortnummer op dat verschilt van het standaardnummer (21) volgens de indeling hostnaam: poortnr.

6 Nadat u alles hebt ingevoerd, drukt u op [Verbinding testen] om de verbinding te controleren.

Gereed voor verzenden. Plasts het original. Bestemming 1 Pac voor map invoeren SMB FTP Hostnaam Pad Gebruikersnaam aanmeling Wachtworod aanmeling Verbinding Islan Annulieren Cilvijnd best. Toev. han veresboek Status 105-2006, m2 UO voeren van verzendtask %s.

OPMERKING: Verbonden verschijnt wanneer de verbinding met de bestemming correct tot stand is gebracht. Als Kan geen verbinding maken verschijnt, controleert u de ingevoerde gegevens.

Als u een andere bestemming wilt opgeven, gaat u naar de volgende stap. Als dit de enige bestemming is, gaat u naar stap 8.

7 Druk op [Vlgnd best.] en herhaal stappen 5 tot 7 om de bestemming op te geven. U kunt tot 10 mappen (totale aantal van SMP- en FTP-mappen) opgeven.

OPMERKING: Wanneer [Toev. aan adresboek] wordt weergegeven, worden de ingevoerde gegevens in het adresboek geregistreerd.

8 Druk op [OK] om de ingevoerde gegevens in de lijst met bestemmingen te registreren.

9 Controleer de lijst met bestemmingen.

Selecteer een bestemming en druk op [Details/bew.] om deze te controleren en te bewerken. Bewerk de gegevens indien nodig volgens stappen 4 tot 6.

Selecteer een bestemming en druk op [Verwijderen] om de bestemming uit de lijst te verwijderen.

Gereed voor verzenden. Plaats het orgineel. Bestemming Details ABC SCANDATA Aan: 1/1 Katen Details'bew. Verwijderen Opniw bellen 001 002 003 004 005 Nr. AAA BSS CCC DCD EEE 006 007 008 009 010 1/10 FFF GGG HHH III JJJ Bestemming Kleur/beeldSovancee de Sport origneel/ instellingen van verzendeek %s Bestemming Acresboek E-mailadres invoeren Pad voor map invoeren Instellingen

10 Wijzig indien nodig het origineelformaat, de scanresolutie, enz.

11 Druk op de Start-toets. Het gegevensbestand van het gescande origineel wordt naar de opgegeven FTP-server verzonden.

Clear Reset 1 2 3 C 4 5 6 7 8 9 * 0 # Stop Start

Afbeeldingsgegevens scannen met TWAIN

Laadt de documentgegevens opgeslagen in de custom box naar de pc.

OPMERKING: De documentgegevens moeten al in de custom box zijn opgeslagen. Raadpleeg De documentbox gebruiken op pagina 3-36 voor meer informatie.

Het apparaat aan de pc toevoegen

Voeg dit apparaat toe aan de pc om de custom box van het apparaat te selecteren.

1 Selecteert Start van de Windows-interface, Alle programma's, Kyocera en vervolgens TWAIN Driver Setting.

OPMERKING: U kunt ook een apparaat aan de pc toevoegen door in de Windows-interface te drukken op Start, Control Panel en vervolgens op Kyocera TWAIN.

2 Klik op de Toevoegen-knop.

Kyocera TWAIN Driver Scannerlist Naam Model ✓ 5050 KM-5050 Joevcegen... Verwideren Bewegen... By vertek aanzetten Over... Help Sluiten

3 Voer de naam van het apparaat in het veld Naam in.

Kyocera TWAIN Driver Nam 5050 Model KM-5050 Scanneradres: Beeldcompressie(Meek-leurig) Ja Nee Compressieniveau 3 Laag Hoog Beeldcompressie(Grijschaai / Monochroom) Compressieniveau 3 Laag Hoog Eenheid In jinches cgntimers Verificatie-instellingen gebruiker Help OK Annulero

4 Selecteer het apparaat in het veld Model.

5 Voer het adres van het apparaat in het veld Scanneradres in.

OPMERKING: Wanneer u het adres van het apparaat niet kent, neemt u contact op met de netwerkbeheerder.

7 Klik op de Verificatie-instellingen gebruiker-knop.
8 Vink het vakje naast Verificatie aan, voer de aanmeldingsnaam gebruiker (tot 64 tekens) en het wachtwoord (tot 64 tekens) in en klik op de OK-knop.

Verificatie-instellingen gebruiker ✓ Verificatie Anmeldingnaan gebruiker administrator Wachtwood ****** OK Annulieren

9 Klik op de OK-knop.

10 Het apparaat wordt toegevoegd aan de pc en de naam van het apparaat en het model worden weergegeven in het veld Scannerlijst.

OPMERKING: Klik op de Verwijderen-knop om het toegevoegde apparaat te verwijderen. Klik op de Bewerken-knop om de namen te wijzigen.

Kyocera TWAIN Driver Scanerlist Naam Model ✓ 5050 KM-5050 Joevoegen... Verwidoren Bewerken... By vergtek aanzelten Over... Help Sluiten

Documentgegevens scannen

Scan de documentgegevens opgeslagen in de custom box van het apparaat.

1 Activeer de TWAIN-compatibele applicatie.
2 Selecteer het apparaat dat de applicatie gebruikt en geef het TWAIN-dialoogvenster weer.

OPMERKING: Raadpleeg voor het selecteren van het apparaat de Gebruikershandleiding of de Help voor elke applicatiesoftware.

3 Selecteer een custom box voor opslag van de te scannen documentgegevens in het veld Lijst met boxen. De documentgegevens in de custom box verschijnen in het veld Lijst met documenten.

Kyocera KM-5050 TWAIN List net boxen 10.161.56.122 0111:111 0222:222 0333:333 List net documenten Zoeken (Noam) Bestandsnaam Opslagformaal Kleur/monocc... Aantal p... Resolutie MOON A4 Monochroom... 1 300x300 Test A5 Monochroom... 1 600x500 Instelling... Detail... Verkrijgen Help Sluiten

4 Stel in hoe de documentgegevens moeten worden weergegeven. Klik op de Instelling-knop om elk item te selecteren.

Kyocera KM-5050 TWAIN Beeld List Miniaturen Verwijderen Ja Nee Omwisselen Ja Nee OK Annulero

Item Beschrijving

Beeld Wijzig de weergave in het veld Lijst met documenten in Lijst of Miniaturen.

Verwijderen Verwijder de documentgegevens na het scannen uit de custom box.

Omwisselen Wissel de kleur van de documentgegevens om het scannen te starten.

5 Klik op de OK-knop.
6 Selecteer de te scannen documentgegevens in de opgeslagen Lijst met documenten.

Kyocera KM-5050 TWAIN List net boxen 10.161.56.122 0111:111 0222:222 0333:333 List net documenten Zoeken (Naam) Bestandsnaam Opslagformaal Kleur/monoc... Aantal p... Resolutie MOUN A4 Nonochroom ... 1 300x300 Test A5 Nonochroom ... 1 600x500 Instelling... Detail... Verkrigen Help Sluiten

Voer de bestandnaam in het veld Zoeken (Naam) in om gegevens te vinden die dezelfde bestandnaam of hetzelfde hoofdgedeelte van de bestandsnaam hebben.

7 Klik op de Detail-knop om de geselecteerde documentgegevens weer te geven. Wanneer de documentgegevens meerdere pagina's bevatten, selecteert u het vakje naast de pagina die u wilt scannen. De geselecteerde pagina wordt gescand.

Kyocera KM-5050 TWAIN List net boxen 10.161.56.122 0111:111 0222:222 0333:333 List net documenten Zocken (Noom) MOON Test Instelling... Detail... Verkrigen Help Sluiten

Details voor MOON Página 1 Verkrijgen Annuleren

8 Klik op de Verkrijgen-knop. De documentgegevens worden gescand.

De bestemming opgeven

Een bestemming opgeven kan via het adresboek of via de snelkiestoetsen.

Kiezen uit het adresboek.

Selecteer de bestemming die in het adresboek is geregistreerd.

1 Druk in het basisscherm voor verzenden op [Adresboek].

Gereed voor verzenden. Plaats het original Bestemming Details ABC SCANDATA Aan: 1/1 Kelen Details bew. Verwijderen Opnw bellen 001 002 003 004 005 Nc AAA BBS CCC DDD EEE 006 007 008 009 010 1/10 FFF GGS HH-111 JJJ Bestemming Keur beekdeverance de Soort origineer instellingen verzending Instellingen Status: 10/5/2006, mkt d'kvoeren van verzendaak %s. Bestemming Acrostbook E-mailadres invoeren Pad voor ma invoeren

2 Vink het vakje aan om de gewenste bestemming uit de lijst te kiezen. U kunt meerdere bestemmingen kiezen. De geselecteerde bestemming wordt aangegeven door een markeringsteken in het selectievakje.

Plaats het origineel. Adresboek Adsreboek Sorteren Naam Best. Nr. |Soort Naam Details 0001 AAAAA [e-mail] 0002 BBBB [e-mail] 0003 Group1 0004 Group2 0005 Group3 Zoeken(naam) Zoeken (nr.) Details ABC DEF GHI JKL MNO PORS TUV WXYZ 0-9 E-mail Map Groep Annuleren OK Status 16:29:86p mkt 18voren van verzendstaak %.

OPMERKING: Om de selectie te annuleren drukt u op het selectievakje en verwijdert u het markeringsteken.

3 Druk bij verzenden als e-mail op [Aan:], [Cc:] of [Bcc:] om de status van de ontvanger naar wens te wijzigen.

4 Druk op [OK] om de geselecteerde bestemming in de lijst met bestemmingen te registreren.

OPMERKING: Om de bestemming uit de lijst te verwijderen, selecteert u de bestemming en drukt u op [Verwijderen].

Bestemming zoeken

Bestemmingen die in het adresboek zijn geregistreerd, kunnen worden opgezocht. Ook een geavanceerde zoekopdracht volgens soort of beginletter is mogelijk.

Plaats het origineel Adreslocek Sorteren Naam Best. Nr | Sport Naam Details 0001 AAAAA [e-mail] 0002 BBBBB [e-mail] 0003 Group1 0004 Group2 0005 Group3 ABC DEF GHI D-BK MNO FORS TUV XYZ Map GroepE-mail Annuleren OK Status: 10% 200% m2 @vehoren van voorndraak %s

Gebruikte toetsen	Soort zoekopdracht	Doorzochte onderwerpen
1 Zoeken volgens naam	Zoeken volgens geregistreerde naam.
2 Zoeken volgens adresnummer	Zoeken volgens geregistreerd adresnummer.
3	Geavanceerd zoeken volgens type bestemming	Geavanceerd zoeken volgens type geregistreerde bestemming (e-mail, map (SMB/FTP), fax of groep). (Fax: enkel wanneer de optionele faxkit is geïnstalleerd).
4 Geavanceerd zoeken volgens beginletter	Geavanceerd zoeken volgens beginletter van geregistreerde naam

Zoeken volgens naam

Druk op [Zoeken (naam)] en voer de gewenste naam in.

Zoeken volgens adresnummer

Druk op [Zoeken (nr.)] en voer het gewenste adresnummer in.

Geavanceerd zoeken volgens type bestemming

Druk op [E-mail], [Map], [FAX] of [Groep]. De bestemmingen die volgens dat type zijn geregistreerd, worden weergegeven.

Geavanceerd zoeken volgens beginletter

Druk op de toets voor de gewenste beginletter.

Kiezen via snelkiestoets

Selecteer de bestemming via de snelkiestoets.

Druk in het basisscherm voor verzenden op de snelkiestoets waaronder de bestemming is geregistreerd.

Gereed voor verzenden. Plaste het origines. Bestemming Details ABC SCANDATA Aan: 1/1 Katen Details'bow. Verwijderen Opnw bellen 001 002 003 004 005 Nr. AAA BSS CCC DCD EEE 006 007 008 009 010 1/10 FFF GSG HHH III JJJ Bestemming Kafin beeldesverance Nde Sport originee' Instellingen Verzending Status: 10->XXE 10-10 Bestemming Acresboek E-mail ladres invoeren Pad voor map invoeren Instellingen

OPMERKING: Als de snelkiestoets voor de gewenste bestemming niet zichtbaar is op het aanraakpaneel, drukt u op [▼] of [▲] om te scrollen en de volgende of vorige snelkiestoets weer te geven.

Kiezen via snelkiezen

Roep de bestemming op door de 3 cijfers van een snelkiestoets (snelkiezen) op te geven.

Druk in het basisscherm voor verzenden op de Nr.-toets en voer de 3 cijfers van de snelkiestoets in het cijferinvoerscherm in.

Gereed voor verzenden. Plaat het origineel. Bestemming Details ABC SCANDATA Aan: 1/1 Katen Det is/bew. Verwijderen Opmw bellan 001 002 003 004 005 Nr. AAA BSS CCC OCD EEE 006 007 008 009 010 1/10 FFF GGS HHH III JJJ Bestemming Kijn beeld Sbeverance de soort origineel' instellingen vorzending 1 Acresboek E-mailadres invoeren Pad voor ma invoeren Instellingen Status: 10-2006 10.10

Verzenden naar verschillende soorten bestemmingen (Multi-versturen)

Meerdere soorten bestemmingen – e-mail, map (SMB/FTP) of fax (optioneel) – kunnen tegelijkertijd worden opgegeven voor verzending. Dit noemen we Multi-versturen, een nuttige functie waarbij u in één handeling kunt verzenden naar verschillende soorten bestemmingen (e-mail, map, enz.).

De procedures zijn net dezelfde als die bij het opgeven van de bestemmingen voor de verschillende verzendingstypes. Ga voort door het e-mailadres of het pad van de map op te geven zodat ze in de lijst met bestemmingen verschijnen. Druk op de Start-toets om de verzending naar alle bestemmingen tegelijkertijd te starten.

De documentbox gebruiken

Volg onderstaande stappen voor de basishandelingen bij het gebruik van de documentbox.

OPMERKING: Er wordt van uitgegaan dat de documentbox als is aangemaakt en geregistreerd.

Documenten in de custom box opslaan

Sla documenten op in de custom box.

1 Plaats de originelen op de glasplaat of in de optionele documenttoevoer.

Gereed voor opslaan in box. Bastandsnaam: Programmagegevens: Beeld opslaan Original Instellen. Origineel... Zoomen : 100% Papier : ... Zoomen Aortrent, origineel Kader wissen origineel Formaat Origineel beeld Orig. mel div. form. Centreren Bastandsnaam invoeren Dichtheid 2-zij.pdf boekorip. Kleur- selectie Opslag- Formaat Cijfers Instellinnen Status 10/0-2006 10:10 FunctilesSnell

OPMERKING: Raadpleeg Originelen plaatsen op pagina 2-26 voor informatie over het laden.

2 Druk op de Document Box-toets.

3 Druk op [Custom box] en selecteer de box waarin het bestand moet worden opgeslagen.

Custom box Nr. Box waam Eiganaar Gebr % 001 Box 001 User 1 20% Box beworken Bestand opstaan Details Openen Custom box Taskbox Verwisselbaar geheugen Faxbox Status 105-2016 16:16

OPMERKING: De custom box voor het opslaan van het bestand moet vooraf worden gecreëerd.

4 Druk op [Bestand opslaan].

Custom box Nr. Boknaam Eigenaar Gebr % 001 Box 001 User 1 20% Box bewerken Bestand opslaan Details Openen Taskbox/Custom box/Boxbasbaar geheugen Status 10/5-2006 10.10

OPMERKING: Als vooraf een wachtwoord voor de custom box is ingesteld, voert u het correcte wachtwoord in.

5 Wijzig indien nodig het origineeltype, de scandichtheid, enz.

Gereed voor opslaan in box. Bestandsnaam: Programmagegevens: Beeld opslaan Origineel instellen. Origineel --- Zoomen : 100% Papier : --- Instellingen Status 10/5-2008 10:10 FunctionalSnell Zoomen Aortrent origineel Kader wissen origineel Format Origineel beeld Orig. met div. form. Centreran Bestandsnaam invoaren Dichtheid 2-zijzig bookorig. Kleur- selecte Opslag- Format Cifers

6 Druk op de Start-toets. Het origineel wordt gescand en de gegevens worden in de opgegeven documentbox opgeslagen.

Clear Reset 1 2 3 C // 4 5 6 Stop 7 8 9 Start * 0 # ◆

Documenten in de custom box afdrukken

Druk de documenten in de custom box af.

1 Druk op de Document Box-toets.

Application Document Box

2 Druk op [Custom box] en selecteer de box met daarin het bestand dat u wilt afdrukken.

Custom box Nr. Bokmaam Eigenaar Gebr % 001 Box 001 User 1 20% Box bewerken Bestand opslaan Details Openen TaakboxCustom box/Endoedbaar geheugen Guru 16-5-2008 - 46.10

3 Druk op [Openen].

Custom box Nr. Bokmaam Eigenaar Gebr. % 001 Box 001 User 1 20% Box bewerken Bestand opstaan Details Openen! TsakcoxCustom box/Endsetbaar geheuven Status: 105-2006 10:10

OPMERKING: Als vooraf een wachtwoord voor de custom box is ingesteld, voert u het correcte wachtwoord in.

4 Selecteer in de lijst het selectievakje naast het af te drukken document. Het geselecteerde document wordt aangegeven door een markeringsteken in het selectievakje.

Programmagegevens: Naam Datum Form. 0001 V:quRent1 2006/05/05 11:11 MB21 00:00 Details Samenvoegen Verplaatsen VerwijderenAfdrukken Verzenden Bestand opslaan Staten Status 10/5/2006 10:10

OPMERKING: U kunt niet meer dan één document selecteren en afdrukken. Om de selectie te annuleren, drukt u op het selectievakje en verwijdert u het markeringsteken.

5 Druk op [Afdrukken].

6 Wijzig indien nodig de papierelectie, 1-zijdig/2-zijdig afdrukken, enz.

Gereed voor opslaan in box. Bestandsnaam: Programmagesgevens: Beeld aldrukken Original Instellen. Original Zoomen Papier Auto Sorteren Ult Papier- selectie Samenvoegen verschulven Nieten/ perforeren 1-zijdig >> 1-zijdig Duplex Ult Vewijderen na aldrukken Snolle Instellingen Functions Annulieren Status 105-2006 10.10

7 Druk op de Start-toets om het afdrukken van het geselecteerde document te starten.

Clear Reset 1 2 3 C // 4 5 6 Stop 7 8 9 Start * 0 # ◆

Documenten in de custom box verzenden

Verzend de documenten in de custom box.

1 Druk op de Document Box-toets.

2 Druk op [Custom box] en selecteer de box met daarin het bestand dat u wilt verzenden.

Custom box Nr. Bokmaam Eigenaar Gebr % 001 Box 001 User 1 20% 00:001 Box bewerken Bestand opslaan Details Openen TaakboxCustom box/Endoedbaar geheugen Guru 16-5-2006 - 48.10

3 Druk op [Openen].

Custom box Nr. Boknaam Eigenaar Gebr. % 001 Box 001 User 1 20% Box bewerken Bestand opstaan Details Openen TaskboxCustom box/Endgelbaar geheuven Status: 105-2006 10:10

OPMERKING: Als vooraf een wachtwoord voor de custom box is ingesteld, voert u het correcte wachtwoord in.

4 Selecteer in de lijst het selectievakje naast het te verzenden document. Het geselecteerde document wordt aangegeven door een markeringsteken in het selectievakje.

Boxnummer Naam Datum Form. 0001 Document 1 2006/05/05 11:11 MB21 Details Samenvoegen Verplaatsen VerwijderenAfdrukken Verzenden Bestand opslaan Sluiten Status: 10/5-2006 10:10

OPMERKING: U kunt niet meer dan één document selecteren en afdrukken. Om de selectie te annuleren drukt u op het selectievakje en verwijdert u het markeringsteken.

5 Druk op Verzenden.

6 Geef de bestemming op.

Gereed voor verzenden vanuit box. Voor de bestemming in. Bestemming Details AMMA [e-mail] Aan: BBBBB [e-mail] Soc: 1/1 Katen Details/bew Verwijderen Opnew ballen Acresboek E-mailadres invoeren Pad voor maio invoeren Faxnummer invoeren 001 002 003 004 005 NR AAA BBS CCC DDD EEE 006 007 008 009 010 1/10 FFF CGG HHH I11 JJ Bestemming Snelle instellingen Functies Annuloren Name 10/5/2006 10:10

OPMERKING: Raadpleeg De bestemming opgeven op pagina 3-33 voor informatie over hoe u bestemmingen moet kiezen.

7 Druk op de Start-toets om het verzenden van het geselecteerde document te starten.

Clear Reset 1 2 3 C // 4 5 6 Stop 7 8 9 Start * 0 # ◆

Documenten in de custom box bewerken

Verplaats een document van de ene custom box naar de andere of voeg meerdere documenten samen.

Documenten verplaatsen

1 Druk op de Document Box-toets.

2 Druk op [Custom box] en selecteer de box met daarin het bestand dat u wilt verplaatsen.

Custom box Nr. Soknaam Eigenaar Gebr. % 001 Box 001 User 1 20% Box bewerken Bestand opstaan Details Openen TaskboxCustom box/Endsetefbaar geheugen

3 Druk op [Openen].

Custom box Nr. Boknaam Eigenaar Gebr. % 001 Box 001 User 1 20% Box bewerken Bestand opslaan Details Openen! TeakboxCustom bok/Exubaselbaar gehogen Status: 106-2006 10:10

OPMERKING: Als vooraf een wachtwoord voor de custom box is ingesteld, voert u het correcte wachtwoord in.

4 Selecteer in de lijst het selectievakje naast het te verplaatsen document. Het geselecteerde document wordt aangegeven door een markeringsteken in het selectievakje.

Programmagesavers: Naam Datum Form. Document 1 2006/05/05 11:11 1 MB Document 2 2006/05/05 11:12 1 MB 001001 Details Afdrukken Verzenden Samenvoegen Verplaatsen Verwijderen Bestand opslaten Stuiten Status 10/5-2006 10:10

OPMERKING: Om de selectie te annuleren drukt u op het selectievakje en verwijdert u het markeringsteken.

5 Druk op [Verplaatsen].

6 Selecteer de box als bestemming en druk op [Verplaatsen]. Het document wordt naar de box verplaatst.

Selecteer een doellocatie en drux op [Verplaatsen]. Custom box Nr. Boxnsam Eigenaar Gebr % 0001 Box 001 AAAA 100% 0002 Box 002 AAAA 80% Annuulen Verplaatsen Status: 105-2006 10:10

OPMERKING: Als vooraf een wachtwoord voor de doelbox is ingesteld, voert u het correcte wachtwoord in.

Documenten samenvoegen

Voeg de documenten in de custom box samen.

OPMERKING: Enkel documenten in dezelfde custom box kunnen worden samengevoegd. Verplaats zo nodig vooraf de documenten naar dezelfde custom box.

1 Druk op de Document Box-toets.

2 Druk op [Custom box] en selecteer de box met daarin de bestanden die u wilt samenvoegen.

Custom box Nr. Boxnaam Eigenaar Gebr % 001 Box 001 User 1 20% 00:001 Box bewerken Bestand opstaan Details Openen TaskboxCustom boxEndsetbaar geheugen Status: 16/5/2008 - 10.16

3 Druk op [Openen].

Custom box Nr. Boknaam Eigenaar Gebr. % 001 Box 001 User 1 20% Box bewerken Bestand opslaan Details Openem TeakboxCustom box/Foobsebar geheugen Status: 106-2008 10.10

OPMERKING: Als vooraf een wachtwoord voor de custom box is ingesteld, voert u het correcte wachtwoord in.

4 Selecteer in de lijst het selectievakje naast de samen te voegen documenten. U kunt tot 10 documenten samenvoegen. De geselecteerde documenten wordt aangegeven door een markeringsteken in het selectievakje.

Programmagesgavens: Naam Datum Form. 0001 VssuPont 1 2006/05/05 11:11 0002 VssuPont 2 2006/05/05 11:12 1 MB 1 MB Details Samenvoegen Verplaatsen VerwijderenAfdrukken Verzenden Bestand opslaan Stuten Status 10/5/2006 10:10

OPMERKING: Om de selectie te annuleren drukt u op het selectievakje en verwijdert u het markeringsteken.

5 Druk op [Samenvoegen].

6 Plaats de documenten in de gewenste volgorde.

Druk op het te herschikken document. Dit document wordt geaccentueerd. Druk op [Omhoog] of [Omlaag] om het document naar boven of beneden te verplaatsen volgens de volgorde van het samenvoegen.

Samenvoegen Bevestig de volgorde van de documenten die u wilt combinieren. Bestanderaam Datum Format Document 1 2006/05/05 10:10 1 MB Document 2 2006/05/05 10:15 MB1 00:001 Omhoog Omlaag Annulieren Volgende Status 16/5/2006 10:10

7 Druk op [Volgende].

8 Druk op [Bestandsnaam].

Samenvoogen Voer een bestandsnaam in voor het gecombineerde document. Bestandsnaam Annularen Terug Samenvoogen Status 10/5/2006 13:10

9 Voer een nieuwe bestandsnaam in voor de samengevoegde documenten en druk op [OK].

OPMERKING: Raadpleeg de Appendix voor het invoeren van tekens.

10

Druk op [Samenvoegen]. De documenten worden samengevoegd.

Programmagesgevens: Naam Datum Form. 0001 Document 1 2006/05/05 11:11 0002 Document 2 2006/05/05 11:12 Samenvoegen Verplaatsen VerwijderenAfdrukken Verzenden Bestand opslaan Suiten Details

OPMERKING: De originele documenten van voor het samenvoegen worden bewaard. Verwijder ze als ze overbodig zijn.

Documenten in de taakbox afdrukken

Druk de documenten in de taakbox af. De taakbox bevat de volgende boxen en documenten.

Soort box	Opgeslagen documenten
Privé-afdruk/opgeslagen taak	Afdruktaken opgeslagen via de functies Privé-afdruk of Opgeslagen taak.
Snelkopie/Testen	Afdruktaken opgeslagen via de functies Snelkopie of Testen.
Herhalingskopie	Kopieer een taak met de functie Herhalingskopie.
Formulier voor formuliersjabloon (kopiëren)	Formuliergegevens voor formuliersjabloon (kopiëren).

1

Druk op de Document Box-toets.

2

Druk op [Taakbox].

3 Selecteer de box met het af te drukken document uit [Privé-afdruk/opgeslagen taak], [Snelkopie/testen], [Herhalingskopie] of [Formulier voor formuliersjabloon (kopiëren)]. Druk op [Openen].

Taakbox Boxname Bestanden Privé-afdruk/opgaslagen task 1 Snelkopie/testen 0 Herhalingskopie 0 Formulier voor formuliersjabloon(kopären) 2 Openen TaakboxCustom box Verwisseloar geheugen Status: 10/5/2006 13:10

4 Selecteer het af te drukken document en druk op [Afdrukken] om het afdrukken te starten.

Taakbox Privé-afdruktopgeslagen taak Naam Datum Form. Document 1.pdf 2006/05/05 10:00 MB30 Document 2.pdf 2006/05/05 10:10 MB20 Afdrukken Verwijderen Details Sluiten Status 10/5-2006 10:10

OPMERKING: Als vooraf een wachtwoord voor de custom box is ingesteld, voert u het correcte wachtwoord in.

Documenten in een verwisselbaar USB-geheugen afdrukken

Sluit een verwisselbaar USB-geheugen aan op het apparaat om PDF-gegevens in het geheugen af te drukken. Het afdrukken kan probleemloos zonder een pc gebeuren.

Beperkingen

• Enkel gegevens van PDF-bestanden (versie 1.4 of vroeger) zijn afdrukbaar.
• PDF-bestanden met hoge compressie en versleutelde PDF-bestanden worden niet ondersteund.
• Het af te drukken PDF-bestand moet een extensie (.pdf) hebben.
• Het af te drukken PDF-bestand moet zich in de hoofddirectory van het USB-geheugen bevinden.
• U kunt niet meer dan één document selecteren en afdrukken.
• Gebruik het USB-geheugen dat door dit apparaat werd geformatteerd.
• Sluit een USB-geheugen rechtstreeks aan op de USB-geheugensleuf. Wij garanderen niet dat het afdrukken vanuit het USB-geheugen foutloos zal verlopen bij gebruik van een USB-hub.

Afdrukken

Druk documenten op een verwisselbaar USB-geheugen af.

1 Druk op de Document Box-toets.

2 Sluit een USB-geheugen aan op de USB-geheugensleuf.

OPMERKING: Gebruik het USB-geheugen dat door dit apparaat werd geformatteerd. Als u een USB-geheugen gebruikt dat door een ander apparaat werd geformatteerd, kan de boodschap Verwisselbaar geheugen is niet geformatteerd verschijnen. Om een USB-geheugen te formatteren, drukt u op [Formatteren] en volgt u de instructies op het scherm.

3 Druk op [Verwisselbaar geheugen].

4 Selecteer het af te drukken bestand en druk op [Afdrukken].

Verwisselbaar geheugen Ve nvi seiboor geheugen Naam Datum Formaat Document 1 2006/05/09 10:00 MB1 Document 2 2006/05/09 10:10 MB1 Document 3 2006/05/10 09:50 MB1 Document 4 2006/05/10 10:00 MB1 Document 5 2006/05/10 10:05 MB1 Aldruken Detailsve wijdelen Custom box Taakbox Verwisselbaar geheugen Faxbox Status 108-2008 10:10

5 Voer het aantal af te drukken exemplaren in via [+]/[-] of de cijfertoetsen. Druk vervolgens op [Start afdruk] om het afdrukken te starten.

Document 001 Exemplaren(1 - 999) 10 - + Annulien Start Subuk

USB-geheugen verwijderen

Verwijder het USB-geheugen.

VOORZICHTIG: Volg daarbij de juiste procedure om beschadiging van de gegevens of het USB-geheugen te voorkomen.

1 Druk op de Document Box-toets.
2 Druk op [Verwisselbaar geheugen].
3 Druk op [Geheugen verwijderen].

Verwisselbaar geheugen Ve nwi saalbaar geheugen Naam Datum Formaat Document 1 MB1 2006/05/09 10:00 Document 2 MB1 2006/05/09 10:10 Document 3 MB1 2006/05/10 09:50 Document 4 MB1 2006/05/10 10:00 Document 5 MB1 2006/05/10 10:05 Afdrukken Detailsve nwi jorden Custom box Taakbox Verwisselbaar geheugen Faxbox Status 10/-2006 10:10 Details geheugen Geheugen Ver wij jorden

4 Verwijder het USB-geheugen nadat de boodschap Verwisselb. geh. kan worden verwijderd is verschenen.

Taken annuleren/bekijken/wijzigen

Volg onderstaande stappen om het afdrukken of verzenden van een taak te annuleren, om taakinformatie te bekijken of om een taak in de wachtrij eerst af te drukken (Prioriteit onderdrukken).

Alle handelingen in verband met taakverwerking gebeuren in het scherm Status/taak annuleren.

Taken annuleren

Annuleer eender welke taak die wordt afgedrukt of verzonden, of die in de wachtrij staat.

OPMERKING: U kunt geen originelen afdrukken die zijn ontvangen per fax.

1 Druk op de Status/Job Cancel-toets.
2 Druk op [Taken afdrukken], [Taken versturen] of [Taken opslaan].
De volgende taken kunnen in elk scherm worden geannuleerd.
[Taken afdrukken]: 7 taken van Kopiëren, Afdrukken, Box, FAX, E-mailontvangst, Verwisselbaar geheugen en Rapport
[Taken versturen]: 5 taken van E-mail, Map, TWAIN, Fax, Multi (combinatie van Multi-versturen-methodes)
[Taken opslaan]: 3 taken van Scannen, Afdrukken en Fax

3 Selecteer de taak die u wilt annuleren en druk op [Annuleren]. Annuleren verschijnt bij Status en de taak wordt geannuleerd.

OPMERKING: De geannuleerde taak wordt weergegeven in het Logboek-scherm.

Status Status Logbook Soort Ales Tasker: Ossoprochen Sodl Taskasam Obrakenmadi Status 438 14-44 door 00225144435 Wachten Manuktaken ondarbroken Annuleren Prichlert ondarbroken Details Taken adrukken Token ventruen Token opslaan Apparaat/ Communicatie Papier/verbruiks artikelen 10.5.2006 10:10 Status

4 Herhaal stappen 2 en 3 om andere taken te annuleren.

Taakdetails bekijken

Bekijk de status van de taak die wordt uitgevoerd of in de wachtrij staat.

1 Druk op de Status/Job Cancel-toets.
2 Druk op [Taken afdrukken], [Taken versturen] of [Taken opslaan].

3 Selecteer de taak die u wilt bekijken en druk op [Details].

Status Status Logbook Soort Ailes Takev. Deskaptend Sodei Takevoam Geslukersnaat Status 438 14:44 door:60225144435 Wachten 001/001 Atdruktaken onderbreken Annularen Pri ortert onderduken Details Taken afdrukken Status: No. 2006 12:10 Taken versuren Taken opslaan Apparaat/ Communicatie Papier/verbruiks- artikelen

4 De details van de geselecteerde taak worden weergegeven.

Details tseknummer: Tasknummer: Status: 000091 Wordt algedruk: Tasktype: Exemplaren: Taak afdrukken - Kopieren 5/7 Gebruikersnaam: ABCDE Tasknaam: MAAAA Geaccepteerd: 15:51:51 1/2 Sluiten

OPMERKING: Druk op [▲] of [▼] het volgende detail te bekijken. Bekijk in de verzendtaak de bestemming door op [Details] van Bestemming of Status/bestemming te drukken.

5 Druk op [Sluiten] om het bekijken te beëindigen.

Taaklog bekijken

Bekijk de taken die beëindigd of geannuleerd zijn.

1 Druk op de Status/Job Cancel-toets.

2 Druk op [Taken afdrukken], [Taken versturen] of [Taken opslaan]. Druk vervolgens op [Logboek].

3 Selecteer de taak die u wilt bekijken en druk op [Details].

Status Status Logbook Soort Allies Task v. Datum Soort doc20060225142427 doc20060225142253 OK000081 02/25 14:22 doc00100043520060225142110 OK000082 02/25 14:21 doc20060225141358 Fout000083 02/25 14:13 doc20060225141034 OK000084 02/25 14:10 Details Taken afduken taken vergen taken opslean Apparaat/ Communicatie Papier/verbruiks- artikelen Status davon lne uifverlektu verbindijk %a. 19/5/2006 10:10

4 De details van de geselecteerde taak worden weergegeven.

Details tasknummer: Tasknummer: Resultaat: 000091 OK Tasktype: Taak afdrukken - Kopiëren Gebruikersnaam: ABCDE Tasknaam: MAAAA Oeaccepteerd: Einstijd: 13:51:51 13:52:25 1/2 Sluiten

OPMERKING: Druk op [▲] of [▼] het volgende detail te bekijken. Druk op [Details] van Bestemming of Status/bestemming in Taken verzenden om de bestemmingen te bekijken.

5 Druk op [Sluiten] om het bekijken te beëindigen.

Afdruktaak uitstellen en onderbreken (Prioriteit onderdrukken)

Stel de huidige afdruktaak tijdelijk uit om een dringendere taak in de wachtrij te verwerken. Dit verwijst naar Prioriteit onderdrukken.

OPMERKING: Als de huidige afdruktaak de status Prioriteit onderdrukken heeft, zal de nieuwe dringende taak worden uitgevoerd na afwerking van de huidige taak.

1 Druk op de Status/Job Cancel-toets.

2 Selecteer de taak die u voorrang wilt geven en druk op [Prioriteit onderdrukken]. De huidige afdruktaak wordt tijdelijk uitgesteld om de prioritaire afdruktaak te starten.

Status Status Logboek Soort Alles Teekr. Gevoerdero Soot Teegraam Gevoerderansh Status 438 14:44 door##0225144435 Wachlen Aldruktaken onderbroken Annularen Pri ortert onderduiken Details Taken efduken status 10/05/2006 10:10 Taken versuren Taken opsikan Appstraat/ Communicatie Papier/verbruiks- artikelen

3 De uitgestelde afdruktaak wordt hervat na afwerking van Prioriteit onderdrukken.

Resterende toner en papier controleren

Volg onderstaande stappen om de resterende toner en papier op het aanraakscherm te controleren.

OPMERKING: Ook het papierformaat en het soort papier in elke papierbron kan worden gecontroleerd.

1 Druk op de Status/Job Cancel-toets.
2 Druk op [Papier/verbruiksartikelen]
3 Controleer de resterende toner bij Tonergegevens en het resterende papier van elke papierbron bij Papier.

OPMERKING: Het resterende tonerniveau wordt aangegeven aan de hand van 11 niveaus tussen 100 en 0%. Hoe lager het getal des te minder toner er over is.

Papier in de MF-cassette wordt aangegeven met 100% of 0%.

Scherm Snelle instellingen

In het beginscherm voor kopieren en verzenden (het scherm dat verschijnt nadat na het opstarten eerst de Copy of Send-toets is ingedrukt) worden de typische en veelgebruikte functies gevolgd en geregistreerd tussen de talloze mogelijkheden van dit apparaat. Dit beginscherm heet Snelle instellingen. De registratie van functies in het scherm Snelle instellingen kan aan uw werkomgeving worden aangepast voor optimale efficiëntie.

Functies die in Snelle instellingen kunnen worden opgeslagen.

Standaardregistraties en de functies beschikbaar voor registratie zijn als volgt.

Functie Standaardregistratie		Functies beschikbaar voor registratie
Kopiëren 1: Zoomen	2: Dichtheid3: Nieten/perforeren4: Duplex5: Origineel beeld6: Samenvoegen/verschuiven	PapierselectieZoomenNieten/perforerenDichtheidDuplexCombinerenSamenvoegen/verschuivenOrigineel beeldOrigineelformaat
Verzenden 1: Zoomen	2: Dichtheid3: Resolutie4: 2-zijdig/boekorigineel5: Origineel beeld6: Kleurselectie	Origineelformaat2-zijdig/boekorigineelVerzendformaatOrigineelrichtingBestandsindelingVerzendinstelling-DichtheidOrigineel beeldScanresolutieKleurselectieZoomen

Functie Standaardregistatie			Functies beschikbaar voor registratie
Document box	Documentopslag 1:	Zoomen2: Dichtheid3: Resolutie4: 2-zijdig/boekorigineel5: Origineel beeld6: Kleurselectie	K l e u rOpslagformaatDichtheid2-zijdig/boekorigineelResolutieZoomenOrigineelrichtingOrigineelformaatOrigineel beeld
	Verzenden uit box 1:	Bestandsindeling2: Verwijderen na verzending	BestandsindelingVerwijderen na verzending
	Afdrukken uit box 1:	Papierselectie2: Verwijderen na afdrukken3: Nieten/perforeren4: Duplex5: Samenvoegen/verschuiven	PapierselectieNieten/perforerenVerwijderen na afdrukkenSamenvoegen/verschuivenDuplex

Registratie wijzigen

Onderstaande procedure is een voorbeeld voor het vervangen van de registratie van Dichtheid met Beeldkwaliteit origineel in de Snelle instellingen voor kopieren.

Gereed voor kopieren. Exemplaren 1 Beeld kopieren Origineel instellen. Origineol: ... Zoomen : 100% Papier : ... Auto Zoomen Origin 1-zijzig >>1-zijdig Duplex Tekst + toro AI beerd Normaal Papier- selectie Normaal 0 Sortaren Dichtheid Samenv./ verschulen Snelle instellingen Origipapier/ volcogen Beeld- kwal teit Indelen/bewerken Geavanceerde instellingen Status 10/5-2006 10:10

1 Druk op de System Menu-toets.
2 Druk op [Kopiëren], [Wijzigen] van Instellingen Quick Setup, en vervolgens op [Wijzigen] van Origineel beeld.

3 Druk op [Toets 4] als de toets voor het instellen van de vervanglocatie.

Koplaren - Paplerselectie Dece functie instellen in het scherm Quick Setup. Lit Toets 2 Toets 3 Toets 1 Toets 4 Toets 5 Toets 6 Annuleren OK Status: 10-2008 17:10

4 Druk op [OK]. De functie Beeldkwaliteit origineel wordt op nieuwe wijze geregistreerd.

4 Optionele apparatuur

Dit hoofdstuk introduceert de optionele apparatuur die voor het apparaat beschikbaar is.

• Overzicht optionele apparatuur 4-2
- Documenttoevoer 4-4
- Papierinvoer 4-4
• Papierinvoer voor 3.000 vel....4-5
- Ingebouwde finisher 4-5
- Documentfinisher 4-9
• Documentfinisher voor 3.000 vel....4-9
• Takenscheider 4-10
- Documentinvoer 4-10
- Sleutelteller....4-11
- Faxkit....4-12
- Kit voor gegevensback-up.... 4-12
• Security-kit (USB-sleutel) 4-13
- Seriële interface 4-13
• PDF-upgradekit (USB-sleutel) 4-14

Overzicht optionele apparatuur

De volgende optionele apparatuur is beschikbaar voor het apparaat.

Sleutelteller Kit voor gegevensback-up Faxkit Security-kit PDF-upgradekit Seriele interface

Documenttoevoer

Scant automatisch de originelen. U kunt deze ook gebruiken voor dubbelzijdig en gesplitst kopieren.

Voor uitleg over het gebruik van de documenttoevoer raadpleegt u Originelen in de documenttoevoer plaatsen op pagina 2-28.

Voeg 2 extra papiercassettes zoals cassette 2 van het apparaat toe. De papiercapaciteit is hetzelfde als de papiercapaciteit van cassette 1 en 2 en het papier wordt op dezelfde manier geplaatst. Raadpleeg Papier in de cassettes plaatsen op pagina 2-16.

OPMERKING: Voor het verhelpen van papierstoringen vindt u linkerklep 3 aan de linkerkant van de papierinvoer.

Papierinvoer voor 3.000 vel

Naast de standaardcassettes kan een papierinvoer voor 3.000 vel A4-, Letter- of B5-papier worden toegevoegd.

OPMERKING: Voor het verhelpen van papierstoringen vindt u linkerklep 3 aan de linkerkant van de papierinvoer voor 3.000 vel.

In de ingebouwde finisher kan een grote hoeveelheid afgewerkte afdrukken worden afgeleverd. De finisher biedt een handige sorteerfunctie. Gesorteerde afgewerkte afdrukken kunnen tevens in stapels worden uitgevoerd.

De opvangbak van de finisher fungeert als uitvoerlade voor gesorteerde afdrukken.

Gebruik de hulplade voor het sorteren van Ledger-, Legal-, 8,5×13,5"-, Oficio II-, Letter-, Letter-R-, A3-, B4-, A4-, A4-R-, B5-, Folio-, 8K- of 16K-afdrukken.

1 Trek om de voorklep van het nietapparaat te openen.

2 Haal de nietjeshouder eruit.

3 Verwijder het lege nietjespatroon uit de nietjeshouder.

4 Neem de nietjeshouder in uw linker- en een nieuw nietjespatroon in uw rechterhand. Plaats het nietjespatroon in de nietjeshouder in de richting van de pijl.

5 Schuif het nietjespatroon volledig tot op het einde. Trek om de papierband rond het nietjespatroon te verwijderen.

6 Plaats de nietjeshouder opnieuw in de sleuf van het nietapparaat. Wanneer deze volledig op zijn plaats is geschoven, klikt de nietjeshouder vast.

Nietstoringen oplossen

1 Verwijder de nietjeshouder volgens stappen 1 en 2 van Nietjes toevoegen.

2 Houd knop A op de voorklep van de nietjeshouder vast en til de afdekklep op.

3 Verwijder het geklemde nietje in het patrooneinde (laadzijde nietjes).

4 Laat de afdekklep van de nietjeshouder weer zakken.

5 Zet de afdekklep weer op zijn plaats. Wanneer deze volledig op zijn plaats is geschoven, klikt hij vast.

6 Nadat u het nietapparaat licht hebt opgetild, laat u het zakken en zet u het opnieuw op zijn plaats.

7 Sluit de voorklep van het nietapparaat.

Documentfinisher

In de documentfinisher kan een grote hoeveelheid afgewerkte kopieën worden afgeleverd. De finisher biedt een handige sorteerfunctie. Gesorteerde afgewerkte kopieën kunnen tevens in stapels worden uitgevoerd. Raadpleeg de Gebruikershandleiding van de documentfinisher voor meer informatie.

Documentfinisher voor 3.000 vel

In de documentfinisher kan een grote hoeveelheid afgewerkte kopieën worden afgeleverd. De finisher biedt een handige sorteerfunctie. De eenheid kan tevens voltooide sets nieten en gaten voorboren, indien de eenheid met de relevante optionele accessoires is uitgerust. Raadpleeg de Gebruikershandleiding van de documentfinisher voor 3.000 vel voor meer informatie. Andere opties zijn onder andere de mailbox en de vouweenheid.

Scheidt papier volgens de opvangbak, zodat u het gemakkelijk kunt sorteren. Geef een opvangbak voor kopieer- of afdrukopdrachten aan. Of geef de standaardopvangbak op voor afdrukken via het kopieer- of documentscherm, afdrukken via de pc en afdrukken van ontvangen faxgegevens.

Plaats originele of andere documenten wanneer u het apparaat gebruikt. Het apparaat heeft een lade voor paperclips.

Met de sleutelteller kunt u het gebruik van het apparaat bijhouden. De sleutelteller biedt een handige oplossing voor gecentraliseerd beheer van het kopieervolume voor verschillende afdelingen binnen een groot bedrijf.

De sleutelteller plaatsen

Plaats de sleutelteller goed in de sleuteltellersleuf.

OPMERKING: Wanneer de sleuteltellerfunctie is ingeschakeld, kunnen er alleen kopieën worden gemaakt wanneer een sleutelteller is geplaatst. Als de sleutelteller niet is geplaatst, wordt Plaats sleutelteller weergegeven.

Door het installeren van de faxkit wordt het mogelijk om faxen te verzenden of te ontvangen. Het is tevens mogelijk het apparaat als netwerkfax te gebruiken, zodat u via een computer kunt faxen. Wanneer twee eenheden van de faxkit zijn geïnstalleerd, kunnen de eenheden worden aangesloten op twee verschillende telefoonlijnen om faxberichten sneller te versturen naar een groot aantal ontvangers. Als een van de twee lijnen voor ontvangst is aangewezen, kan de bezettijd van de lijn worden beperkt. Raadpleeg de Gebruikershandleiding voor de faxkit voor meer informatie.

Kit voor gegevensback-up

Een microchipkaart voor de opslag van binnenkomende faxgegevens en opdrachtgegevens. De installatie en de verwijdering van de kaart gebeurt door onze onderhoudstechnicus.

Raadpleeg de Gebruikershandleiding voor de faxkit voor de binnenkomende faxgegevens die voor back-up worden opgeslagen.

Dit apparaat functioneert door gescande gegevens tijdelijk op een interne harde schijf op te slaan. Nadat de gegevens voor uitvoer zijn gebruikt, kunnen ze niet meer via het bedieningspaneel worden geopend, maar ze blijven op de harde schijf staan, totdat ze door andere gegevens worden overschreven. De gegevens kunnen dus vrij gemakkelijk worden opgehaald door met behulp van gespecialiseerd gereedschap de harde schijf te openen.

Voor een betere beveiliging voorkomt de security-kit dit door alle onnodige gegevens in het opslaggebied van de harde schijf te overschrijven, zodat deze gegevens niet meer kunnen worden opgehaald.

Installeer de seriële interface om printers met seriële poortinterfaces te verbinden. Ondersteunt de RS-232C seriële interface.

Wanneer u gescande originelen als PDF-bestanden opslaat, kunt u PDF-bestanden met een hoge compressie en PDF-codering gebruiken.

Gebruik codering van PDF-bestanden om gebruikersrechten op basis van een wachtwoord in te stellen.

Dit hoofdstuk beschrijft het reinigen van de printer en het vervangen van de toner.

• Reinigen.... 5-2
• De tonercontainer en de tonerafvalbak vervangen ..... 5-7

Reinigen

Reinig het apparaat regelmatig om een optimale uitvoerkwaliteit te garanderen.

VOORZICHTIG: Haal voor de veiligheid altijd de stekker uit het stopcontact voordat u het apparaat gaat reinigen.

Glasplaatklep / documenttoevoer / glasoppervlak

Veeg de achterkant van de glasplaatklep, de binnenkant van de documenttoevoer en het glasoppervlak schoon met een zachte doek bevochtigd met alcohol of een mild reinigingsmiddel.

BELANGRIJK: Gebruik geen verdunners of andere organische oplosmiddelen.

Glasplaatklep

1 Open de bovenste klep van de documenttoevoer en houd de groene knop vast om de omkeereenheid op te tillen.

2 Reinig de witte rol aan de binnenkant onderaan.

Als bij het gebruik van de optionele documenttoevoer zwarte strepen of vuil op de kopieën verschijnen, veegt u het sleufglas met de meegeleverde doek schoon. De boodschap Reinig het sleufglas. kan verschijnen als het sleufglas moet worden gereinigd.

Reinig het sleufglas. 1. Open de documenttoevoer. 2. Reinig het oppervlak van het sleufglas aan de inkerant met een droge doek. 3. Sluit de documenttoevoer en open de klep van de documenttoevoer. 4. Til de omkeerenheid op en reinig het sleufglas en het witte vel met een droge doek. 5. Plaats de omkeerenheid terug en sluit de klep van de documenttoevoer. 6. Druk op [Afsluiten]. Er kunnen zwarte strepen op de kopieën zitten als het glas en papier vies zijn. 03/14 Vasthoucken Afsluiten Status 10/5-2006 10:10

BELANGRIJK: Veeg het sleufglas zachtjes met een droge doek schoon. Dep voor het verwijderen van lijm of inkt een beetje alcohol op een doekje en reinig het glas voorzichtig. Gebruik geen water, verdunner of organische oplosmiddelen.

1 Verwijder de doek uit het compartiment voor de reinigingsdoek.

2 Open de documenttoevoer en veeg het sleufglas (a) schoon.

a a

3 Druk op [Afsluiten].

Scheider

Reinig de scheider regelmatig (minstens maandelijks) om een optimale uitvoerkwaliteit te garanderen.

1 Open de voorklep.

2 Verwijder de reinigingsborstel (blauw).

3 Trek de hendel van linkerklep 1 omhoog en open linkerklep 1.

4 Verwijder het vuil van de scheider door de borstel langs de scheider heen en weer te bewegen (zie afbeelding).

5 Berg de reinigingsborstel op en druk op de aangegeven positie op de voorklep en de linkerklep 1 om te sluiten.

2 Verwijder de reinigingsborstel (blauw).

3 Trek de hendel van linkerklep 1 omhoog en open linkerklep 1.

4 Verwijder het vuil van de transferrol door de borstel langs de rol heen en weer te bewegen terwijl u de rol ronddraait met het raderwerk aan het linkeruiteinde van de rol (zie afbeelding).

5 Berg de reinigingsborstel op en druk op de aangegeven positie op de voorklep en de linkerklep 1 om te sluiten.

Wanneer op het aanraakpaneel Voeg toner toe verschijnt, vervangt u onmiddellijk de toner ook al kunt u nog verschillende kopieën maken. Wanneer u de tonercontainer vervangt, dient u tegelijkertijd de tonerafvalbak te vervangen.

Reinig telkens als u de tonercontainer vervangt de onderdelen volgens onderstaande instructies. Door vuile onderdelen kan de uitvoerkwaliteit verslechteren.

VOORZICHTIG: De tonercontainer en de tonerafvalbak mogen niet worden verbrand. De vonken kunnen brandwonden veroorzaken.

VOORZICHTIG: De tonercontainer en de tonerafvalbak mogen niet worden opengemaakt of vernietigd.

1

Open de voorklep.

Duw de stopper van de tonercontainer naar boven trek de gebruikte tonercontainer langzaam uit het apparaat tot het handvat zichtbaar wordt.

WAARSCHUWING: Het apparaat bevat hoogspanningsonderdelen. Wees uiterst voorzichtig want er is gevaar voor elektrische schokken.

VOORZICHTIG: Trek de tonercontainer niet volledig uit omdat deze anders valt.

3 Houd de stopper omhoog, grijp het handvat van de tonercontainer en neem deze er langzaam uit.

4 Neem een nieuwe tonercontainer uit de verpakking en tik 5 à 6 keer op de bovenkant.

5 Schud de tonercontainer ten minste 10 keer horizontaal om de toner gelijkmatig te verdelen.

6 Neem de tonercontainer bij het handvat en plaats hem voorzichtig.

7 Schuif de tonercontainer vervolgens met beide handen naar binnen tot hij vastklikt.

8 Verwijder de tonerafvalbak.

9 Sluit de opening van tonerafvalbak af.

VOORZICHTIG: De tonercontainer en de tonerafvalbak mogen niet worden verbrand. De vonken kunnen brandwonden veroorzaken.

VOORZICHTIG: De tonercontainer en de tonerafvalbak mogen niet worden opengemaakt of vernietigd.

10 Installeer een nieuwe tonerafvalbak.

11 Verwijder de reinigingsborstel (blauw).

12 Trek de hendel van linkerklep 1 omhoog en open linkerklep 1.

13 Verwijder het vuil van de scheider door de borstel langs de scheider heen en weer te bewegen (zie afbeelding).

14 Verwijder het vuil van de transferrol door de borstel langs de rol heen en weer te bewegen terwijl u de rol ronddraait met het raderwerk aan het linkeruiteinde van de rol (zie afbeelding).

15 Berg de reinigingsborstel na het reinigen op. Sluit de voorklep en de linkerklep 1 door op het aangegeven onderdeel te drukken.

16 Open de MF-cassette en verwijder de filters F1 en F2.

17 Reinig de filters met een stofzuiger of iets gelijkaardigs.

VOORZICHTIG: Spoel de filters niet met water. Gebruik de meegeleverde reinigingsborstel niet.

18 Plaats de filters opnieuw en sluit de MF-cassette.

OPMERKING: Overhandig de lege tonercontainer en de tonerafvalbak aan uw dealer of uw onderhoudstechnicus. De ingezamelde tonercontainer en tonerafvalbak worden gerecycleerd of verwijderd in overeenstemming met de wetgeving terzake.

6 Problemen oplossen

In dit hoofdstuk wordt uitgelegd hoe u problemen met het apparaat kunt oplossen.

• Storingen oplossen....6-2
  • Reageren op foutberichten.... 6-5
• Papierstoringen oplossen....6-12

Storingen oplossen

In de onderstaande tabel vindt u de algemene richtlijnen voor het oplossen van problemen.

Als er zich een probleem voordoet met uw apparaat, leest u de controles door en voert u de procedures op de aangegeven pagina's uit. Als het probleem zich blijft voordoen, neemt u contact op met uw servicevertegenwoordiger.

Symptoom Controles Correcties Pagina
Het bedieningspaneel werkt niet wanneer het apparaat is ingeschakeld.	Zit de stekker van het apparaat in het stopcontact?	Steek de stekker van het stroomsnoer in een stopcontact.	—
Er worden geen kopieën gemaakt wanneer ik op Start druk.	Wordt er een bericht op het aanraakpaneel weergegeven?	Bepaal de gepaste reactie op het bericht en voer de desbetreffende actie uit.	6-5
Er worden blanco vellen papier uitgevoerd.	Zijn de originelen goed geplaatst?	Wanneer u de originelen op de glasplaat legt, plaatst u ze met de beeldzijde omlaag en lijnt u ze uit tegen de aanduidingsplaten voor het origineelformaat.	2-26
		Plaats de originelen met de beeldzijde omhoog in de optionele documenttoevoer.	2-28
De afdrukken zijn te licht.	Staat het apparaat in de modus Automatische dichtheid?	Stel het correcte dichtheidsniveau in voor automatische densiteit.	—
	Staat het apparaat in de modus Handmatige dichtheid?	Gebruik [Beeldkwaliteit] om het correcte dichtheidsniveau in te stellen.	3-9
		Wanneer u het standaard dichtheidsniveau wijzigt, past u de dichtheid handmatig aan en kiest u het gewenste niveau.	—
	Is de toner gelijkmatig verdeeld in de tonercontainer?	Schud de tonercontainer circa 10 keer heen en weer.	5-7
	Verschijnt er een bericht dat de toner moet worden bijgevuld?	Vervang de tonercontainer. 5-7
	Is het papier vochtig? Vervang	het papier. 2-26
Symptoom Controles Correcties		Pagina
De afdrukken zijn te donker.	Staat het apparaat in de modus Automatische dichtheid?	Stel het correcte dichtheidsniveau in voor automatische densiteit.	—
	Staat het apparaat in de modus Handmatige dichtheid?	Gebruik [Beeldkwaliteit] om het correcte dichtheidsniveau in te stellen.	3-9
		Wanneer u het standaard dichtheidsniveau wijzigt, past u de dichtheid handmatig aan en kiest u het gewenste niveau.	—
De afdrukken zijn niet duidelijk.	Hebt u de gepaste beeldkwaliteit voor het origineel gekozen?	Selecteer de gepaste beeldkwaliteit.	3-9
De afdrukken zijn vuil.	Is de glasplaat of de documenttoevoer vuil?	Reinig de glasplaat of de documenttoevoer.	5-2
	Is de transferrol vuil? Borstel de transferrol schoon. 5-5
De afdrukken zijn scheef.	Zijn de originelen goed geplaatst?	Wanneer u originelen op de glasplaat legt, lijnt u ze uit tegen de aanduidingsplaten voor het origineelformaat.	2-28
		Wanneer er originelen in de optionele documenttoevoer worden geplaatst, moeten de breedtegeleiders van de originelen goed worden uitgelijnd voordat u de originelen plaatst.	2-28
	Is het papier goed geplaatst?	Controleer de positie van de papierbreedtegeleiders.	2-29
Er treden vaak papierstoringen op.	Is het papier goed geplaatst?	Plaats het papier correct. 2-16
	Wordt de papiersoort ondersteund? Is het papier in goede staat?	Verwijder het papier, draai het om en plaats het opnieuw.	2-16
	Is het papier gekruld, gevouwen of gekreukt?	Vervang het papier. 2-16
	Zitten er losse stukjes papier of zit er vastgelopen papier in het apparaat?	Verwijder het vastgelopen papier. 6-12
Er staan zwarte strepen op afdrukken uit de documenttoevoer.	Zijn de sleufglazen vuil? Reinig de sleufglazen. 5-3
De afdrukken zijn gekreukt.	Is de papierscheider van de papierinvoer vuil?	Reinig de papierscheider. 5-4
Symptoom Controles Correcties Pagina
Kan niet afdrukken. Zit de stekker van het apparaat in het stopcontact?		Steek de stekker van het stroomsnoer in een stopcontact.	—
		Staat het apparaat aan? Zet de hoofdschakelaar op aan. 3-2
		Is de printerkabel aangesloten?	Sluit de juiste printerkabel goed aan.
		Stond het apparaat aan voor de printerkabel werd aangesloten.	Zet het apparaat aan nadat u de printerkabel hebt aangesloten.
Documenten worden slecht afgedrukt.	Wordt de officiële applicatiesoftware op de pc gebruikt?	Controleer dat de officiële printerdriver of applicatiesoftware wordt gebruikt.	—

Reageren op foutberichten

Als het aanraakpaneel een van de volgende berichten weergeeft, voert u de bijbehorende procedure uit.

Alfanumeriek

Foutberichten Controles Correcties Pagina
Afdrukoverloop. – Waarschuwing. Beperkt		printergeheugen. De taak is onderbroken. Druk op [Doorgaan] om door te gaan met de taak.	—
Beperking taakaccounting overschreden.	Is de aanvaardbare afdrukhoeveelheid beperkt door taakaccounting overschreden?	De afdrukhoeveelheid heeft de aanvaardbare hoeveelheid beperkt door taakaccounting overschreden. Kan niet meer afdrukken. De taak is geannuleerd. Druk op [Afsluiten].	—
Controleer de documenttoevoer.	Staat de documenttoevoer open?	Sluit de documenttoevoer. —
	Staat de bovenklep van de documenttoevoer open?	Sluit de bovenklep van de documenttoevoer.	6-23
Controleer de finisher.	Is de ingebouwde finisher of de documentfinisher correct ingesteld?	Stel de ingebouwde finisher of de documentfinisher correct in. Raadpleeg de respectievelijke Gebruikershandleidingen voor meer informatie.	—
	Is de opvangbak van de ingebouwde finisher correct geplaatst?	Zorg dat de opvangbak van de ingebouwde finisher correct is geplaatst.	—
Controleer de klep. Staat er een klep open? Sluit de klep aangegeven op het aanraakpaneel.			—
De bovenste cassette zit vol met papier.	– Verwijder het papier uit de	bovenste cassette en druk op [Doorgaan] om door te gaan met de taak.	—
De geheugenkaart is niet geformatteerd.	Is de geheugenkaart geformatteerd?	Formatteer de geheugenkaart. —
De limiet voor de box is overschreden.	- De documentbox is vol en er is geen opslagcapaciteit meer. De taak is geannuleerd. Druk op [Afsluiten].	—
	- De herhalingskopiebox is vol en er is geen herhalingskopie meer beschikbaar. Druk op [Doorgaan] om af te drukken zonder Herhalingskopie. Druk op [Annuleren] om de taak te annuleren.	—
De limiet voor de faxbox is overschreden.	- De faxbox is vol en er is geen opslagcapaciteit meer. De taak is geannuleerd. Druk op [Afsluiten].	—
De opvangbak van de finisher zit vol papier.	Is de maximale capaciteit van de opvangbak van de finisher overschreden?	Verwijder het papier uit de opvangbak van de finisher. Als het afdrukken hervat kan worden, zal het aanraakpaneel u aanmanen om op [Doorgaan] te drukken. Druk dan op [Doorgaan].	—
De opvangbak van de mailbox zit vol papier.	- Verwijder het papier uit de opvangbak van de mailbox.	—
De taakscheider zit vol met papier.	Is de maximale capaciteit van de taakscheider overschreden?	Verwijder het papier van de taakscheider en druk op [Doorgaan] om door te gaan met afdrukken.	—
De telefoon ligt van de haak.	- Plaats de hoorn terug. —
De vouwlade zit vol papier.	Is de aanvaardbare opslagcapaciteit voor de vouwlade van de documentfinisher voor 3.000 vel overschreden?	Verwijder het papier uit de vouwlade.	—
Er is een fout opgetreden.	- Er is een interne fout opgetreden. Schakel de hoofdschakelaar uit en weer aan. Als fouten regelmatig optreden, noteert u de foutcode die op het aanraakpaneel wordt weergegeven en neemt u contact op met uw onderhoudstechnicus.	—
Er is geen taakaccounting opgegeven.	- De taak is geannuleerd. Druk op [Afsluiten].	—
Foutberichten Controles Correcties Pagina
Fout bij verzenden. – De taak is geannuleerd. Druk op		[Afsluiten].	—
Fout geheugenkaart. – De geheugenkaart werd verwijderd		tijdens het gebruik. Plaats de geheugenkaart opnieuw.	—
		Er is een ongeldige geheugenkaart ingevoerd. Plaats de correcte geheugenkaart.	—
		Fout geheugenkaart. Taak kan niet worden voortgezet. De taak is geannuleerd. Druk op [Afsluiten].	—
Fout harde schijf. – De taak is geannuleerd. Druk op		[Afsluiten].	—
Fout nietapparaat. – Als zich een fout in het		nietapparaat voordoet, wordt het apparaat stopgezet en wordt de uit te voeren correctie op het aanraakpaneel aangegeven. Laat het apparaat aanstaan en volg de instructie op om de gepaste actie uit te voeren.	—
Fout verwisselbaar geheugen.	– De taak is geannuleerd.	Druk op [Afsluiten].	—
Geen verwisselbaar geheugen.	– Druk op [Afsluiten]. —
Het geheugen is vol. – De taak kan niet worden		voortgezet omdat het geheugen is opgebruikt. Druk op [Doorgaan] om de gescande pagina's af te drukken. De afdruktaak kan niet volledig worden verwerkt. Druk op [Annuleren] om de taak te annuleren.	—
Het scannergeheugen is vol.	– Het scannen kan niet worden	uitgevoerd omdat er te weinig scannergeheugen is. De taak is geannuleerd. Druk op [Afsluiten].	—
	Werd de aanvaardbare scanhoeveelheid overschreden?	Druk op [Doorgaan] om de gescande pagina's af te drukken, te verzenden of op te slaan. Druk op [Annuleren] om het afdrukken, verzenden of opslaan te annuleren.	—
Foutberichten Controles Correcties Pagina
Het verwijderbare geheugen is niet geformatteerd.	Is het verwijderbare geheugen geformatteerd door dit apparaat?	Gebruik het verwijderbare geheugen geformatteerd door dit apparaat.	—
Kan de taakdata niet opslaan.	– De taak is geannuleerd. Druk op [Afsluiten].	—
Kan deze papiersrt niet afdrukken in duplex.	Hebt u een papierformaat of -soort geselecteerd die niet dubbelzijdig kan worden afgedrukt?	Selecteer het beschikbare papierformaat of -soort.Druk op [Doorgaan] om af te drukken zonder Duplex.	3-13
Kan deze papiersoort niet nieten.	Hebt u een papierformaat of -soort geselecteerd die niet kan worden geniet?	Selecteer het beschikbare papierformaat of -soort.Druk op [Doorgaan] om af te drukken zonder Nieten.	—
Kan deze papiersoort niet perforeren.	Hebt u een papierformaat of -soort geselecteerd die niet kan worden geperforeerd?	Selecteer het beschikbare papierformaat of -soort.Druk op [Doorgaan] om af te drukken zonder Perforeren.	—
Kan deze papiersoort niet verschuiven.	Selecteerde u een papierformaat (A3, B4, A5-R, B6-R, Folio, Ledger, Statement en 8K) dat niet kan worden verschoven?	Selecteer het beschikbare papierformaat.Druk op [Doorgaan] om af te drukken zonder Verschuiven.	3-16
Kan deze taak niet uitvoeren.	– Deze taak is geannuleerd omdat hij beperkt wordt door Taakaccounting.Druk op [Afsluiten].	—
Kan het bronbestand niet vinden.	– Het opgegeven bestand kan niet worden gevonden. De taak is geannuleerd. Druk op [Afsluiten].	—
Kan niet verbinden met verif.server.	– Druk op [Afsluiten] en controleer de volgende elementen:Aanmelding bij verificatieserverWachtwoord en computeradres van verificatieserverNetwerkverbinding	—
KPDL-fout. – Er is een PostScriptfout		opgetreden.De taak is geannuleerd. Druk op [Afsluiten].	—
Leeg de afvalbak van de perforator.	- De perforatorcontainer van	de documentfinisher of de documentfinisher voor 3.000 vel is vol.Volg de instructie op het aanraakscherm om de perforatorcontainer te legen.	—
Maximum aantal nietjes overschreden.	Werd het maximumaantal nietjes overschreden? Raadpleeg voor meer informatie Specificaties op pagina Appendix-6 .	Druk op [Doorgaan] om af te drukken zonder Nieten.Druk op [Annuleren] om de taak te annuleren.	—
Onjuiste account-ID. -	De account-ID komt niet overeen.	Controleer de geregistreerde account-ID.	—
Onjuiste aanmeldingsnaam of wachtwoord.	-Voer de juiste aanmeldingsnaam of wachtwoord in.	—
Papiercassette # zit vol met papier.	Is de aanvaardbare opslagcapaciteit voor een van de laden A tot C van de documentfinisher voor 3.000 vel overschreden?	Verwijder papier uit de lade # aangegeven op het aanraakpaneel.Als lade B of C vol papier zit, drukt u op [Doorgaan] om door te gaan met afdrukken.	—
Papierstoring. - Als zich een papierstoring		voordoet, wordt het apparaat stopgezet en wordt de locatie van de papierstoring op het aanraakpaneel aangegeven. Laat het apparaat aanstaan en volg de instructie op om de papierstoring op te lossen.	6-12
Plaats de afvalbak voor de perforator.	- De afvalbak voor de perforator	van de documentfinisher of de documentfinisher voor 3.000 vel is niet correct ingesteld.Volg de instructie op het aanraakscherm om de afvalbak voor de perforator correct in te stellen.	—
Plaats de originelen weer in de documenttoevoer.	Zitten er nog originelen in de documenttoevoer?	Verwijder de originelen uit de documenttoevoer.	—
Plaats de vouwlade. Is de vouwlade correct ingesteld op de documentfinisher voor 3.000 vel?		Stel de vouwlade correct in op de documentfinisher voor 3.000 vel. Raadpleeg de Gebruikershandleiding van de documentfinisher voor 3.000 vel voor meer informatie.	—
Plaats de vouweenheid.	Is de vouweenheid correct ingesteld op de documentfinisher voor 3.000 vel?	Stel de vouweenheid correct in op de documentfinisher voor 3.000 vel. Raadpleeg de Gebruikershandleiding van de documentfinisher voor 3.000 vel voor meer informatie.	—
Plaats papier in papiercassette #	Is het papier in de aangegeven papiercassette op?	Plaats papier. 2-15
Plaats papier in multif. cassette.	Is de geselecteerde papiersoort in de MF-cassette geplaatst?	Plaats papier in de MF-cassette van het formaat en het soort aangegeven op het aanraakpaneel.	2-18
Reinig het sleufglas. – Reinig het sleufglas met de meegeleverde droge doek.			5-3
Stel de tonerafvalbak in.	– De tonerafvalbak is niet correct ingesteld. Stel deze correct in.		5-7
Storing in nietapparaat.	– Als zich een storing in het nietapparaat voordoet, wordt het apparaat stopgezet en wordt de locatie van de papierstoring op het aanraakpaneel aangegeven. Laat het apparaat aanstaan en volg de instructie op om het vastgelopen nietje te verwijderen.		4-8
Vervang de tonerafvalbak.	– De tonerafvalbak is vol. Vervang de tonerafvalbak.		5-7
Vervang originelen en druk op [Doorgaan].	– Verwijder de originelen uit de documenttoevoer, leg ze in oorspronkelijke volgorde en plaats ze opnieuw. Druk op [Doorgaan] om door te gaan met afdrukken. Druk op [Annuleren] om de taak te annuleren.		2-28
Voeg nietjes toe. Zit de	ngebouwde finisher, de centrale bindfinisher, de documentfinisher of de documentfinisher voor 3.000 vel zonder nietjes?	Als de nietjes op zijn, wordt het apparaat stopgezet en wordt de locatie waar de nietjes op zijn op het aanraakpaneel aangegeven. Laat het apparaat aanstaan en volg de instructie op om het nietjespatroon te vervangen. Druk op [Doorgaan] om af te drukken zonder Nieten. Druk op [Annuleren] om de taak te annuleren.	4-6
Voeg toner toe. – Vervang de tonercontainer. 5-7
Waarschuwing: geheugen is bijna vol.	– Het scannen kan niet worden	voortgezet omdat er te weinig scannergeheugen is. Druk op [Doorgaan] om de gescande pagina's af te drukken. Druk op [Annuleren] om de afdruktaak te annuleren.	—

Papierstoringen oplossen

Als zich een papierstoring voordoet, wordt Papierstoring op het aanraakpaneel weergegeven en wordt het apparaat gestopt. Raadpleeg deze procedures om het vastgelopen papier te verwijderen.

Tasknr.: 0001 Tasknaam: JOB001 Gebulker: ABCDEF Papierstoring. JAM** 1.Open linkerklap 1 van de machine en verwijder eventuele vellen papier. 2.Open papilercassette 1. 3.Verwijder het papier. 4.Plaats de papilercassette terug en sluit de klap. 02'08 Vasthouden Status: 00-2006 10.10

Lampjes voor storingslocaties

Als zich een papierstoring voordoet, wordt de plaats van de storing aangegeven met de letters van het alfabet. Deze komen overeen met het specifieke onderdeel in het apparaat volgens onderstaande afbeelding met instructies voor het verhelpen van de storing.

Tsaknr: 0001 Taslerazm: JOB001 Gebuiker A3/DEF Papiersloring. A3/95 Vastnoudan Status: 10/25/2006 10:10 1. Open linkerkeep 1 van de machine. 2 Vant voor het paper. 3. Gozuruk de greep om de de duplexesvalleid op le fillen. 4 Vant voor het paper. 5. Sluit de klep.

Lampjes voor storingslocaties	Locatie papierstoring	Pagina
A	Cassette 1	6-13
B	Cassette 2	6-15
C	Cassette 3 of 4 (optioneel)	6-16
D	MF-cassette	6-17
E	Binnenkant linkerklep 1, 2 of 3	6-17
F	Duplexeenheid	6-18
Lampjes voor storingslocaties	Locatie papierstoring Pagina
G Uitvoerpoort taken	scheider(optioneel)	—
H Documenttoevoer	(optioneel) 6-23
I Documentfinisher	(optioneel) 6-24

Als u de storing hebt opgelost, wordt het kopieerapparaat weer opgewarmd en verdwijnt het foutbericht. Het apparaat gaat verder met de pagina waar de storing zich heeft voorgedaan.

Voorzorgsmaatregelen bij papierstoringen

• Gebruik papier van papierstoringen niet opnieuw.
• Als het papier tijdens de verwijdering scheurt, dient u ervoor te zorgen dat alle losse stukjes papier uit het apparaat worden gehaald. Stukjes papier die in het apparaat achterblijven, kunnen nieuwe papierstoringen veroorzaken.
• Gooi het vastgelopen papier in de optionele documentfinisher of de documentfinisher voor 3.000 vel weg. De pagina waarbij de storing optrad, wordt opnieuw afgedrukt.

WAARSCHUWING: De laadsectie bevat hoogspanningsonderdelen. Neem voldoende voorzorgsmaatregelen wanneer u in dit gebied werkt, aangezien er gevaar bestaat op elektrische schokken.

VOORZICHTIG: De fuser is zeer heet. Neem voldoende voorzorgsmaatregelen wanneer u in dit gebied werkt, aangezien er gevaar bestaat op brandwonden.

Cassette 1

Volg onderstaande stappen om papierstoringen in cassette 1 op te lossen.

1

Trek de hendel van linkerklep 1 omhoog en open linkerklep 1.

2 Verwijder het vastgelopen papier.

3 Trek cassette 1 naar buiten.

4 Verwijder het vastgelopen papier.

Als het papier scheurt, verwijdert u alle losse stukjes uit het apparaat.

5 Duw cassette 1 weer stevig op zijn plaats.

6 Druk op de aangegeven positie om linkerklep 1 te sluiten.

Volg onderstaande stappen om papierstoringen in cassette 2 op te lossen.

1 Open linkerklep 2.

2 Verwijder het vastgelopen papier.

3 Trek cassette 2 naar buiten.

4 Verwijder het vastgelopen papier.

Als het papier scheurt, verwijdert u alle losse stukjes uit het apparaat.

5 Duw cassette 2 weer stevig op zijn plaats.

6 Sluit linkerklep 2.

Optionele cassettes 3 en 4

Volg onderstaande stappen om papierstoringen in cassettes 3 of 4 te verhelpen wanneer u de optionele papierinvoer of de papierinvoer 3.000 vel gebruikt.

1 Open linkerklep 3.

2 Verwijder het vastgelopen papier.

Als het papier scheurt, verwijdert u alle losse stukjes uit het apparaat.

3 Trek de gebruikte cassette naar buiten.

4 Verwijder het vastgelopen papier.

5 Duw de cassette weer stevig op zijn plaats.

6 Sluit linkerklep 3.

MF-cassette

Volg de onderstaande stappen om papierstoringen in de MF-cassette op te lossen.

1 Verwijder al het papier uit de MF-cassette.

2 Als papier binnenin vastgeklemd zit, tilt u de hendel op om het papier te verwijderen.

Binnenkant linkerklep 1, 2 en 3

Volg onderstaande stappen om papierstoringen in linkerklep 1, 2 of 3 te verhelpen wanneer u de optionele papierinvoer of de papierinvoer 3.000 vel gebruikt.

1 Open de linkerklep waar het papier binnenin vastgeklemd zit.

2 Verwijder het vastgelopen papier.

Als het papier scheurt, verwijdert u alle losse stukjes uit het apparaat.

3 Sluit de linkerklep.

Duplexeenheid

Volg de onderstaande stappen om papierstoringen in de duplexeenheid op te lossen.

1 Trek de hendel van linkerklep 1 omhoog en open linkerklep 1.

2 Verwijder het vastgelopen papier.

3 Til de duplexeenheid op en verwijder het vastgelopen papier.

4 Druk op de aangegeven positie om linkerklep 1 te sluiten.

Volg onderstaande stappen om papierstoringen in de duplexeenheid en cassette 1 op te lossen.

1 Trek de hendel van linkerklep 1 omhoog en open linkerklep 1.

2 Verwijder het vastgelopen papier.

3 Til de duplexeenheid op en verwijder het vastgelopen papier.

4 Trek cassette 1 naar buiten en verwijder het vastgelopen papier.

Als het papier scheurt, verwijdert u alle losse stukjes uit het apparaat.

5 Duw cassette 1 weer stevig op zijn plaats.

6 Druk op de aangegeven positie om linkerklep 1 te sluiten.

Volg onderstaande stappen om papierstoringen in de papierinvoer op te lossen.

1 Open linkerklep 1.

2 Verwijder het vastgelopen papier.

Als het papier scheurt, verwijdert u alle losse stukjes uit het apparaat.

4 Draai aan de groene knop (A1) met de klok mee.

5 Verwijder het vastgelopen papier.

Als u het papier niet kunt verwijderen, gaat u naar de volgende stap.

6 Trek de papierinvoer (A2) naar buiten.

7 Open de papierinvoerklep (A3) en verwijder het vastgelopen papier.

8 Als het papier gescheurd is, trekt u de papierinvoer (A2) helemaal naar buiten en tilt u deze wat op om het papier te verwijderen.

9 Verwijder het vastgelopen papier.

Als u het papier niet kunt verwijderen, gaat u naar de volgende stap.

10 Duw de papierinvoer (A2) weer op zijn plaats en sluit de voorklep.

11 Druk op de aangegeven positie om linkerklep 1 te sluiten.

Volg onderstaande stappen om papierstoringen in de optionele documenttoevoer op te lossen.

1 Verwijder het origineel uit de originelenlade.

2 Open de bovenklep van de documenttoevoer.

3 Verwijder het vastgelopen origineel.

Als het origineel scheurt, verwijdert u alle losse stukjes uit het apparaat.

Als het moeilijk is om het origineel te verwijderen, draait u aan de invoerknop. Het origineel wordt nu naar een locatie geduwd waar u het gemakkelijker kunt verwijderen.

5 Verwijder het vastgelopen origineel.

Als het origineel scheurt, verwijdert u alle losse stukjes uit het apparaat.

6 Plaats de omkeereenheid terug en sluit de bovenklep van de documenttoevoer.

7 Plaats de originelen opnieuw op de documenttoevoerlade.

Optionele documentfinisher

Als er zich een papierstoring voordoet in de optionele documentfinisher of de documentfinisher voor 3.000 vel, raadpleegt u de respectievelijke Gebruikershandleidingen om de papierstoring te verhelpen.

Appendix

• Invoermethode voor tekens...... Appendix-2
• Specifications ...... Appendix-6

Invoermethode voor tekens

Voor het invoeren van de tekens voor een naam gebruikt u het weergegeven toetsenbord op het aanraakpaneel en volgt u onderstaande stappen.

OPMERKING: Als toetsenbordlay-out hebt u de keuze tussen QWERTY, QWERTZ en AZERTY, net als bij het toetsenbord van een pc. Druk op de System Menu-toets, [Algemene instellingen] en vervolgens op [Wijzigen] van Toetsenbord om de gewenste lay-out te kiezen. In dit voorbeeld wordt QWERTY gebruikt. U kunt dezelfde stappen volgen met een andere lay-out.

Invoerschermen

Invoerscherm voor kleine letters

Pad Gebruik het toetsenbold voor invoer. Limiel126 tekens Invoeren: 0 tekens Backspace 1 2 3 4 5 6 Hooftell. KI letter Nr./symb. Spatie Annuleren OK 7 8 9 10 11

Nr.	Display/toets	Beschrijving
1	Display Geeft de inge	evoerde tekens weer.
2	Limiet Geeft het maximale aantal tekens weer.
3	Cursortoetsen Druk erop om de cursor op de display te bewegen.
4	[Back space] Druk erop om een teken links van de cursor te verwijderen.
5	Toetsenbord Druk op een teken om het in te voeren.
6	[Hoofdl.] Druk hierop om hoofdletters te gebruiken.
7	[Kl. letter] Druk hierop om kleine letters te gebruiken.
8	[Nr./symb.]	Druk hierop om cijfers en symbolen te gebruiken.

Nr.	Display/toets Beschrijving
9 [Spatie]	Druk hierop om een spatie in te voegen.
10 [Annuleren]	Druk hierop om het ingevoerde teken te annuleren en terug te keren naar het scherm voor de invoer.
11 [OK]	Druk hierop om de invoer te bevestigen en terug te keren naar het scherm voor de invoer.

Invoerscherm voor hoofdletters

Pad Gebruik het toetsanbord voor invoer. Limiet126 tokens invoeren5 tokens Backspace Hoodidi: Klletter Nr./symb. Spatie Annularen OK

Invoerscherm voor cijfers/symbolen

Gobruk het toetersbond voor invoer. Limiet126 teken invoer: 10kans Backspace 1/4 12 Hoordl. KI letter Nr/symb. Spatie Annuleren OK

Nr.	Display/toets Beschrijving
12	[▲]/[▼]	Om cijfers of symbolen in te geven die niet op het toetsenbord staat, drukt u op de cursortoets en scroll u door het scherm om andere in te voeren cijfers of symbolen te bekijken.

Tekens invoeren

Volg de onderstaande stappen om bijvoorbeeld List A-1 in te voeren.

1 Druk op [Hoofdl.]

2 Druk op [L]. De letter L verschijnt op de display.

Fad Gebruik het toe tserbord voor invoer. L Limiet120 lekens invoerent lekens ↓ ↑ ← → Backspace t @ x $ ≤ - & - ( ) _ + - Q W E R T Y U I O P ( ) A S D F G H J K L + - Z X C V B H M < -> ? Hooftell: Klletter Nr./symb. Spatie Annularen OK

3 Druk op [Kl. letter]

4 Druk op [i], [s], [t] en [Spatie].

Pad Gabruk het los best-bord voor invoer. List Limit:126 tekens invoeren! tekens ↓ ↑ ← → Backspace 1 2 3 4 5 6 7 8 9 0 ! = * q w + r t y u i o p [ ] \ a s d f g h i k l : : z x c v w n m - - / Hootel: /enter No./symo. Sparle Annuleren OK

5 Druk op [Hoofdl.]

6 Druk op [A].

7 Druk op [Nr./symb.].

8 Druk meermaals op [▲] of [▼] om het toetsenbord met [-] en [1] weer te geven.

9 Druk op [-] en [1].

Gebruik het toeterbord voor invoer. List A-1 Limiet:20 lekens InvoererB lekens Backspace 1 2 3 4 5 6 7 8 9 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1/4 HoofdL KI letter in a verb Spatie Annularen OK

10 Controleer dat de invoer correct is. Druk op [OK].

Specifications

OPMERKING: De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Apparaat

Kopieersysteem Indirect elektrostatisch systeem
Ondersteunde originelen Vellen, boeken en driedimensionale voorwerpen (maximaal origineelformaat: A3/Ledger)
Kopieerformaten
Cassettes 1 en 2	Ledger, Legal, Oficio II, 8.5×13.5", Letter, Letter-R, Statement-R, A3, B4, A4, A4-R, B5, B5-R, A5-R, Folio, 8K, 16K, 16K-R
MF-cassette	Ledger, Legal, Oficio II, 8.5×13.5", Letter, Letter-R, Executive, Statement-R, A3, B4, A4, A4-R, B5, B5(ISO), B5-R, A5-R, B6-R, A6-R, Oufuku Hagaki, Hagaki, Envelope DL, Envelope C5, Envelope C4, Comm.#10, Comm.#9, Comm.#6-3/4, Monarch, Youkei 2, Youkei 4, Folio, 8K, 16K, 16K-R
Dubbelzijdig afdrukken A3 tot A5-R, Ledger tot Statement-R
Marge waarop niet mag worden gekopieerd	0,5 tot 5,5 mm maximum
Papierinvoercapaciteit
Cassettes 1 en 2 500 vellen (80 g/m ^2 )
MF-cassette 200 vellen (80 g/m ^2 )
Capaciteit opvangbak 250 vellen (80 g/m ^2 ), 150 vellen (80 g/m ^2 , met ingebouwde finisher)
Opwarmtijd 30 sec.	Hersteltijd vanuit slaapmodus: 15 sec.(bij kamertemperatuur 22°C, 60% RL)
Geheugen 512 MB als standaard
Harde schijf 40 GB
Bedrijfsomgeving
Temperatuur 10 tot 32,5 °C
Relatieve luchtvochtigheid	15 tot 80%
Hoogte Maximaal 2500 m
Verlichting	Maximaal 1500 lux
Stroomtoevoer	120 V wisselstroom, 60 Hz 11,5 A/220 tot 240 V wisselstroom, 50 Hz 6,3 A
Afmetingen (B) × (D) × (H)	29 _9/16 × 25 _7/16 × 29 _5/16 /599 × 646 × 745 mm
Gewicht	85 kg
Oppervlaktebeslag	29 _5/8 × 25 _7/16 " (met MF-cassette)753 × 646 mm (met MF-cassette)

Copier

Kopieersnelheid (glasplaat)
30 ppm-model A3/Ledger:	20 vellen/min.B4/Legal: 20 vellen/min.A4/Letter: 30 vellen/min.A4-R/Letter-R: 22 vellen/min.B5: 30 vellen/min.B5-R: 20 vellen/min.A5-R: 14 vellen/min.A6-R: 16 vellen/min.
40 ppm-model A3/Ledger:	23 vellen/min.B4/Legal: 23 vellen/min.A4/Letter: 40 vellen/min.A4-R/Letter-R: 27 vellen/min.B5: 40 vellen/min.B5-R: 22 vellen/min.A5-R: 16 vellen/min.A6-R: 18 vellen/min.
50 ppm-model A3/Ledger:	26 vellen/min.B4/Legal: 26 vellen/min.A4/Letter: 50 vellen/min.A4-R/Letter-R: 31 vellen/min.B5: 50 vellen/min.B5-R: 24 vellen/min.A5-R: 18 vellen/min.A6-R: 18 vellen/min.
Snelheid eerste kopie 30 ppm-model:	3,9 sec. of minder (1:1, A4/Letter, glasplaat)40/50 ppm-model: 3,5 sec. of minder (1:1, A4/Letter, glasplaat)
Resolutie Scannen: 600 × 600 dpiAfdrukken: 600 × 600 dpi (Fotomodus: 1.800 dpi equivalent × 600 dpi)
Continu kopiëren 1 tot 999 vellen
Zoomniveau Elk niveau van 25 tot 400% in stappen van 1%(met de documenttoevoer: 25 tot 200%)Inclusief vooraf ingestelde zoomniveaus

Printer

Afdruksnelheid Idem Kopieersnelheid.
Snelheid eerste afdruk	Idem Snelheid eerste kopie.
Resolutie	300 dpi (afvlakmogelijkheid), 600 dpi, Snelle 1200-modus
Besturingssysteem	Windows 95 (OSR2), Windows 98 (Second Edition), Windows NT 4.0 (Service Pack 5 of later), Windows 2000 (Service Pack 2 of later), Windows Me, Windows XP, Windows Server 2003, Apple Macintosh OS 9.x/OS X 10.x
Interface	Parallele interface: 1 (gebaseerd op IEEE1284)Netwerkinterface: 1USB-geheugensleuven: 3 (USB Hi-Speed)USB-interfaceconnector: 1 (USB Hi-Speed)Seriele interface (optioneel): 1 (RS-232C)
ControllersoftwarePDL PRESCRIBEEmulatie PCL6 (5e, XL)	KPDL3 (compatibel met PostScript3)KC-GLLijnprinterIBM Proprinter X24EDIABLO 630EPSON LQ-850
Lettertypen Outline-lettertype: 80 lettertypen (PCL6)136 lettertypen (KPDL3)	Bitmaplettertypen: 1 lettertype79 lettertypen worden geprocessed door outlinelettertype.
Connectiviteit Plug & PlaySNMP (printer-MIB ondersteund)
AndereEcoPrint AAN/UIT (geen invloed op afdruksnelheid)
Afvlakken	KIR AAN/UIT600 dpi modus: 2400 dpi equivalent × 600 dpi
EcoMemory	Besparing van geheugen door compressie en decompressie van rastergegevens met software
Internetafdrukken	IPP/1.0
Afdrukken e-mails	Afdrukken van ontvangen e-mailgegevens
e-MPS	Opslag van afdrukgegevens op HDD voor afdrukuitvoer

Scanner

Ethernet 10BASE-T/100BASE-TX
Netwerkprotocol TCP/IP
Kleur/monochroom Zowel kleur als monochroom
Transmissiesysteem Pc-transmissie SMB Scan naar SMBFTP Scan naar FTPE-mailtransmissie SMTP Scan naar e-mailTWAIN scan TWAIN bron
Resolutie 600 dpi, 400dpi, 300 dpi, 200 dpi, 200 ×100 dpi, 200 × 400 dpi(* Resolutie in FAX-modus inbegrepen)
Gradaties	Z/W: (a) Tekstmodus: binair/dot 256 gradaties (foutdiffusie)(b) Fotomodus: binair/dot 256 gradaties (foutdiffusie)(c) Tekst/Foto-modus: binair/dot 256 gradaties (foutdiffusie)(d) OCR-modus: binair/dot 2 gradatiesKleur: RGB 256 waarden/dot
Zoomniveau	Hetzelfde als zoomniveau copier.
Scancapaciteit	Max. 999 vellen (998 vellen voor tweezijdige originelen)
Bestandsindeling	Monochroom TIFF (MMR), PDF (MMR)Grijswaarden TIFF (JPEDG), PDF (JPEG)Kleur JPEG, PDF (hoge compressie)
Scansnelheid	1-zijdig Z/W 50 vellen/min.Kleur 25 vellen/min.2-zijdig Z/W 25 vellen/min.Kleur 12,5 vellen/min.(A4 liggend, 600 dpi, afbeeldingskwaliteit: Tekst/Foto origineel)

Documenttoevoer (optioneel)

Invoermethode originelen	Automatische invoer
Ondersteunde origineelsoorten	Vellen papier
Papierformaat Maximum: Ledger/A3Minimum: Statement-R/A5-R
Papiergewicht	45 tot 160 g/m2
Laadcapaciteit	maximaal 100 vellen (50 tot 80 g/m2)Gemengde origineelformaten (automatische selectie): maximaal 30 vellen (50 tot 80 g/m2)
Afmetingen(B) × (D) × (H)	22 3/8 × 20 11/16 × 5 7/8"569 × 525 ×149 mm
Gewicht	Circa 13 kg of minder

Papierinvoer (optioneel)

Invoermethode papier	Frictie-invoer (aantal vellen: 500, 80 g/m2, 2 cassettes)
Papierformaat	Ledger, Legal, Oficio II, 8.5×13.5", Letter, Letter-R, Statement-R, A3, B4, A4, A4-R, B5, B5-R, A5-R, Folio, 8K, 16K, 16K-R
Ondersteund papier	Papiergewicht: 60 - 105 g/m2Papiersoorten: standaard, gerecycled en gekleurd
Afmetingen (B) × (D) × (H)	23 5/16 × 23 1/4 × 12 3/8"585 × 590 ×315 mm
Gewicht Circa 26 kg

Papierinvoer voor 3.000 vel (optioneel)

Invoermethodepapier	Fricievertragingsmethode (aantal vellen: 3.000, 80 g/m2)
Papierformaat Letter, A4, B5
Ondersteundpapier	Papiergewicht: 60 - 105 g/m2Papiersoorten: standaard, gerecycled en gekleurd
Afmetingen(B) × (D) × (H)	23 5/16 × 23 5/8 × 12 3/8"585 × 600 ×314 mm
Gewicht Circa 23 kg

Documentfinisher (optioneel)

Aantal laden 1 lade
Papierformaat (zonder nieten)	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio 8K: 500 vellenLetter, Letter-R, A4, A4-R, B5 16K: 1000 vellen
Ondersteund papiergewicht	Met nieten: 80 g/m2 of minder
Maximaal aantal vellen voor nieten	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio: 20 vellenLetter, Letter-R, A4, A4-R, B5: 30 vellen (papiergewicht 80 g/m2 of minder)
Afmetingen (B) × (D) × (H)	22 × 20 11/16 × 36 1/16"558 × 526 ×916 mm
Gewicht Circa 25 kg

Documentfinisher voor 3.000 vel (optioneel)

Aantal laden 3 laden
Papierformaat
Lade A (zonder nieten)	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K: 1500 vellenLetter, Letter-R, A4, A4-R, B5, 16K: 3.000 vellen
Lade B Ledger, Legal	Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K: 100 vellenLetter, Letter-R, Statement-R, A4, A4-R, B5, B5-R, A5-R, B6-R, A6-R, 16K, 16K-R: 200 vellenHagaki: 200 vellen
Lade C	Letter, Statement-R, A4, B5, A5-R, B6-R, A6-R, 16K: 50 vellenHagaki: 50 vellen
Ondersteund papiergewicht	Met nieten: 90 g/m ^2 of minderMet perforeren (optie): 45 - 200 g/m ^2
Maximaal aantal vellen voor nieten	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K: 30 vellen,Letter, Letter-R, A4, A4-R, B5, 16K: 50 vellen (papiergewicht 90 g/m ^2 of minder)
Afmetingen (B) × (D) × (H)	26 _15/16 × 22 _3/16 × 42 _13/16 "684 × 563 ×1.087 mm
Gewicht Circa 48 kg	of minder

Takenscheider (optioneel)

Aantal laden 1 lade
Maximumaantal vellen	100 vellen ( 80 g/m^2 )
Papierformaat	Ledger, Legal, Oficio II, 8,5 × 13,5" , Letter, Letter-R, Executive-R, Statement-R, A3, B4, A4, A4-R, B5, B5-R, A5-R, B6-R, Folio
Papiersoort Papiergewicht: 45 - 160 g/m ^2 Papiersoort: standaard, gerecycled, gekleurd, dun
Afmetingen(B) × (D) × (H)	20_13/16 × 18_11/16 × 3_3/16" 530 × 475 × 82 mm
Gewicht 1,5 kg of minder

Ingebouwde finisher

Aantal laden 1 ladePapierformaat Ledger (zonder nieten)Ondersteund papier	Legal, Legal, Oficio II, 8,5×13,5", A3, B4, Folio: 250 vellenLetter, Letter-R, A4, A4-R, B5: 500 vellen60 tot 80 g/m ^2
Gewicht 9 kg of minder
Maximumaantal vellenvoor nieten	Ledger, Legal, A3, B4, Folio: 20 vellenLetter, Letter-R, A4, A4-R, B5: 30 vellen(papiergewicht: 80 g/m ^2 of minder)
Afmetingen(B) × (D) × (H)	12 _3/16 × 16 _1/8 × 6 _5/16 "310 × 410 ×160 mm

Milieuspecificaties

Tijdsperiode tot slaapmodus (standaardinstelling)	45 minuten (30 en 40 ppm-modellen)90 minuten (50 ppm-model)
Dubbelzijdig afdrukken Standaard
Invoermogelijkheden papier 100% gerecycleerd papier mag worden gebruikt.

OPMERKING: Raadpleeg uw dealer of uw servicevertegenwoordiger voor de aanbevolen papiersoorten.

Inhoud

A

Aan- en uitzetten 3-2

Aanraakpaneel 1-6

Afdrukken – Afdrukken uit applicaties 3-18

Apparaat 1-2

Appendix Appendix-1

B

Basishandelingen 3-1

Bedieningspaneel 1-5

Beschrijving van de

gebruiksprocedures xix

C

Caution Labels viii

Conventies in deze handleiding xviii

D

Datum en tijd instellen 2-8

De bestemming opgeven 3-33

De documentbox gebruiken 3-36

De hoek van het bedieningspaneel aanpassen 3-5

De taal wijzigen (optioneel) 2-14

De tonercontainer en de tonerafvalbak vervangen 5-7

De verbindingsmethode bepalen en de kabels voorbereiden 2-3

Documenten in een verwisselbaar USB-geheugen afdrukken 3-48

Documentfinisher 4-9

Documentfinisher voor 3.000 vel 4-9

Documentinvoer 4-10

Documenttoevoer 4-4

E

Het netwerk configureren

(LAN-aansluiting) 2-10

|

Ingebouwde finisher 4-5

Invoermethode voor tekens Appendix-2

K

Kabels aansluiten 2-5

Kit voor gegevensback-up 4-12

Kopiëren 3-7

L

Laser Safety -xiv

Meegeleverde handleidingen xviii

O

Onderdeelnamen 1-1

Onderhoud 5-1

Optionele apparatuur 4-1

Originelen en papierformaten xx

Originelen plaatsen 2-26

Over deze gebruikershandleiding xvii

Overzicht optionele apparatuur 4-2

P

Papier plaatsen 2-15

Papierinvoer 4-4

Papierinvoer voor 3.000 vel 4-5

Papierstoringen oplossen 6-12

PDF-upgradekit (USB-sleutel) 4-14

Reageren op foutberichten 6-5

Regarding Trade Names iii

Reinigen 5-2

Resterende toner en papier

controleren 3-54

s

Seriële interface 4-13

Slaap- en automatische slaapmodus 3-4

Sleutelteller 4-11

Software installeren 2-12

Taken annuleren/bekijken/wijzigen 3-50

Takenscheider 4-10

V

Verzenden 3-19

Voorbereiding voor het gebruik 2-1

W

Weergave aanraakpaneel 3-6

Voor de beste resultaten en prestaties van het apparaat wordt aanbevolen om alleen onze originele verbruiksartikelen voor uw producten te gebruiken.

QUALITY CERTIFICATE

KYOCERA MITA EUROPE B.V.

Hoeksteen 40, 2132 MS Hoofddorp,

The Netherlands

Phone: [phone]

Home page: http://www.kyoceramita-europe.com

Email: [e-mail]

KYOCERA MITA NEDERLAND B.V.

Beechavenue 25,1119RA Schiphol-Rijk

The Netherlands

Phone: [phone]

KYOCERA MITA (UK) LTD

8 Beacontree Plaza

Gillette Way Reading Berks RG2 OBS,

U.K.

Phone: [phone]
