Producttype	Navigatiesysteem (browser)
Merk	VDO Dayton
Model	MS 2110
Schermdiagonaal	4,3 inch
Schermresolutie	480 x 272 pixels
Gewicht	200 gram
Afmetingen (BxHxD)	120 x 80 x 20 mm
Stroomvoorziening	12V auto-adapter, ingebouwde lithium-ion batterij
Navigatiefuncties	GPS-ontvanger, stembegeleiding, snelheidslimietwaarschuwing
Kaartmateriaal	Voorgeïnstalleerde Europese kaarten, gratis kaartupdates
Verkeersinformatie	TMC-ontvanger voor real-time verkeersgegevens
Touchscreen	Ja, resistief touchscreen
Opslag	Intern geheugen 512 MB, microSD-kaartslot voor uitbreiding
Bluetooth	Ja, handsfree bellen
Onderhoud en reiniging	Reinig met een zachte, droge doek; vermijd vloeistoffen
Veiligheid	Gebruik alleen meegeleverde accessoires; monteer niet in de rijrichting
Reserveonderdelen	Neem contact op met VDO Dayton voor reserveonderdelen
Reparatie	Laat reparaties uitvoeren door erkend servicecentrum
Algemene informatie	Handleiding beschikbaar op notice-facile.com

Veelgestelde vragen - MS 2110 VDO DAYTON

Hoe schakel ik het apparaat in?

Houd de aan/uit-knop ingedrukt tot het scherm oplicht. Het apparaat start dan op.

Kan ik de kaarten updaten?

Ja, sluit het apparaat aan op een computer en download de VDO Dayton Map Updater software.

Hoe lang gaat de batterij mee?

De batterij gaat ongeveer 2-3 uur mee bij normaal gebruik.

Wat moet ik doen als het apparaat geen GPS-signaal ontvangt?

Zorg ervoor dat u zich in een open ruimte bevindt en dat de GPS-antenne vrij zicht op de hemel heeft.

Hoe stel ik een bestemming in?

Tik op het adresveld en voer het adres in met het touchscreen. Selecteer vervolgens 'Navigeer'.

Kan ik het apparaat gebruiken zonder auto-adapter?

Ja, het apparaat heeft een ingebouwde batterij, maar voor langdurig gebruik wordt aansluiting op de 12V-adapter aanbevolen.

Hoe reinig ik het scherm?

Gebruik een zachte, droge microvezeldoek. Gebruik geen vloeistoffen of schoonmaakmiddelen.

Het apparaat reageert niet op aanrakingen, wat nu?

Probeer een reset uit te voeren door de aan/uit-knop 10 seconden ingedrukt te houden.

Kan ik de stem van de navigatie wijzigen?

Ja, ga naar Instellingen > Stem en kies een andere stem.

Waar kan ik de handleiding downloaden?

Bezoek notice-facile.com en zoek op MS 2110. U kunt de PDF gratis downloaden.

GEBRUIKSAANWIJZING MS 2110 VDO DAYTON

MS 2010 MS 2110 Traffic Quick Start Guide Erste Schritte und wichtige Hinweise First Steps and Important Notes Premiers pas et instructions importantes Primeros pasos y advertencia importante Primi passi e avviso importante Primeiros passos e avisos importantes Aan de slag en belangrijke aanwijzingen Komma igång och viktiga anvisningar Kom i gang og viktige anvisningar Portable Navigation Device ©05/2006 Siemens VDD Trading GmbH

Inhoud

Algemene opmerkingen 121

Voor uw veiligheid 121

Onderhoud en reiniging....122

Overzicht apparaat 123

Leverpakket....123

Bedieningselementen en aansluitingen....124

Ingebruikstelling en montage 126

Eerste ingebruikstelling 126

Montage....126

Configuratie 127

Instellingen 128

GPS en TMC 130

Navigatie 132

Het menu „Multimedia“ 136

Foutoplossing 139

Technische gegevens....140

Voor uw veiligheid

Voordat u begint met de montage en het gebruik van het navigatiesysteem, maakt u zich a.u.b. eerst vertrouwd met de bedieningselementen. Lees ook de veiligheidsinstructies aan-dachtig door, om eventuele schade voor u of andere verkeersdeelnemers te vermijden.

Het gebruik van het navigatiesysteem vrijwaart de bestuurder in geen geval van zijn eigen verantwoordelijkheid. De geldende verkeersregels en de actuele verkeerssituaatie hebben te allen tijde voorrang.

Het plaatsen van het beeldscherm en het invoeren van gegevens in het navigatie-systeem dient u wegens de verkeersveiligheid uitsluitend vóór de rit of bij een stil-staand voertuig uit te voeren.

Als u het beeldscherm op een bevestigingssysteem in uw voertuig aanbrengt, dan dient u op volgende punten te letten: In geen geval mag het in positie brengen van het beeldscherm door het bewegen van het navigatiesysteem zelf worden uitgevoerd. Plaats het beeldscherm zo, dat u snel en eenvoudig op het beeldscherm kunt kijken en geen last heeft van hinderlijke spiegelingen en niet verblind kunt raken. Het beeldscherm mag niet op een plek worden aangebracht, waar het zicht wordt belemmerd op zaken die belangrijk zijn voor een veilig rijgedrag (bijv. op de straat of op het instrumentenpaneel). Het beeldscherm mag ook niet worden aangebracht in het op-blaasbereik van de airbags. Bevestig het navigatiesysteem op een veilige wijze, zodat het zelfs bij plotseling afremmen in een noodsitituatie of een botsing niet weg kan slingeren.

Kijk alleen op het beeldscherm, indien dit zonder risico's mogelijk is. Als u langere tijd op het beeldscherm moet kijken, stopt u dan op een hiervoor geschikte plaats.

⚠ Waarden van de statusregel worden voor de actuele snelheid, resterende reistijd en resterende reisafstand berekend. De juistheid van deze waarden kan echter niet in elk geval worden gegarandeerd. De echte snelheid kan altijd door het af te trekken worden vastgesteld.

Het systeem houdt geen rekening met de relatieve veiligheid van de geadviseerde routes. Met wegversperringen, wegwerkzaamheden, hoogte- of gewichtsbeperkingen, verkeers- of weersomstandigheden of overige factoren, die de veiligheid of de benodigde rijtijd voor de route kunnen beïnvloeden, wordt bij de geadviseerde routes geen rekening gehouden. Controleer de geschiktheid van de geadviseerde routes volgens uw eigen inschattingen. Gebruik de functie „Wijziging route" (Change Route) om andere routevoorstellen te krijgen, of volg gewoon de route van uw keuze en laat de automatische routeberekening een nieuwe route plannen.
In bepaalde gebieden is het mogelijk dat doodlopende wegen, éénrichtingsverkeers-situaties (bijv. bij een voetgangersgebied) niet zijn opgenomen in de navigatie. Let hier bijzonder op de actuele verkeersborden en het wegenverkeersreglement.
Als u in een geval van nood een hulpdienst (politie, brandweer, etc.) zoekt, vertrouwt u dan niet uitsluitend op het navigatiesysteem. Handelt u altijd naar uw eigen inschattingen en mogelijkheden om in zo'n situatie hulp te krijgen.
Stel het navigatiesysteem niet bloot aan grote hitte of extreme zonnestraling. Temperaturen boven 50 °C kunnen het navigatiesysteem zelf en in het bijzonder de hierin gebruikte lithium-ionen-accu zwaar beschadigen. De accu mag alleen onder toezicht worden geladen. Accu niet met geweld openen, er kan buitend zuur naar buiten lopen. Beschadigde of uitgelopen accu's mogen niet meer worden gebruikt. Zorgt u a.u.b. dat deze op vakkundige wijze worden verwijderd.
Stel het navigatiesysteem nooit bloot aan vochtigheid, het kan daardoor worden beschadigd. In het bijzonder tijdens het gebruik op een motorfiets, fiets of in een cabrio dient het navigatiesysteem tegen vochtigheid te worden beschermd, omdat het geen bescherming heeft tegen opspattend water.
Vermijd absoluut dat het beeldscherm in contact komt met scherpe of scherpkantige voorwerpen, het gevoelige TouchScreen kan anders worden beschadigd.
GPS (Global Positioning System) is een op satellieten gebaseerd systeem dat positie- en tijdgegevens om de gehele aarde ondersteunt. Het GPS wordt door de Verenigde Sta- ten beheerd en gecontroleerd. Deze zijn tevens verantwoordelijk voor de beschik- baarheid en de nauwkeurigheid van het systeem. Alle wijzigingen in de GPS- beschikbaarheid en nauwkeurigheid of ook andere factoren uit de omgeving kunnen de werking van het navigatiesysteem beinvloeden. Door SVDO-Trading GmbH wordt geen aansprakelijkheid aanvaard voor de beschikbaarheid en de nauwkeurigheid van het GPS-systeem.
Zorgt u er a.u.b. voor, dat iedereen die het navigatiesysteem gebruikt, deze informatie en de aanbevelingen voor het gebruik van het systeem voor het gebruik leest.
Vóór de montage van de bevestigingssysteem aan de voorruit reinigt u de voorruit op de plaats waar u de zuignap wilt bevestigen grondig met het bijgeleverde reinigingsdoekje of met wasbenzine, zodat vet en stof worden verwijderd.
Door de temperatuursverschillen tussen dag en nacht of door vocht kan het vacuum van de zuignap van de bevestigingssysteem worden verminderd. Bevestig het navigatiesysteem daarom zo, dat het niet wordt beschadigd, wanneer het eventueel naar onderen valt. Om diefstal te voorkomen, dient het navigatiesysteem 's nachts te worden gedemonteerd.
Het navigatiesysteem dient bij het verlaten van het voertuig te worden meegenomen om diefstal te verhinderen.

Onderhoud en reiniging

Neemt u voor het reinigen van het beeldscherm en de behuizing a.u.b. geen reinigingsmiddel. Het best geschikt is een vochtige, zachte doek.

Leverpakket

Bij het navigatiesysteem worden volgende onderdelen meegeleverd:

1: Navigatiesysteem (inclusief lithium-ionen-accu)
2: Bevestigingssysteem met zuignap voor het bevestigen aan de voorruit.
3: Reinigingsdoekje om de ruit te reinigen voor het aanbrengen van de zuignap
4: TMC-werpantenne (slechts bij verkeersversies van het product) voor het ontvangen van verkeersinformatie
5: Gelijkstroom-aansluitkabel 12V/24V voor stroomvoorziening van het navigatiesysteem in het voertuig (adapter voor sigarettenaansteker)

Voor de stroomvoorziening en het opladen van de accu mag uitsluitend de wisselstroomvoeding (optionaal) of de gelijkstroom-aansluitkabel worden gebruikt!

6: USB-gegevenskabel voor het aansluiten van het navigatiesysteem aan een pc (Microsoft® Windows® Personal-Computer)

7: QuickStart-handleiding

GPS ①

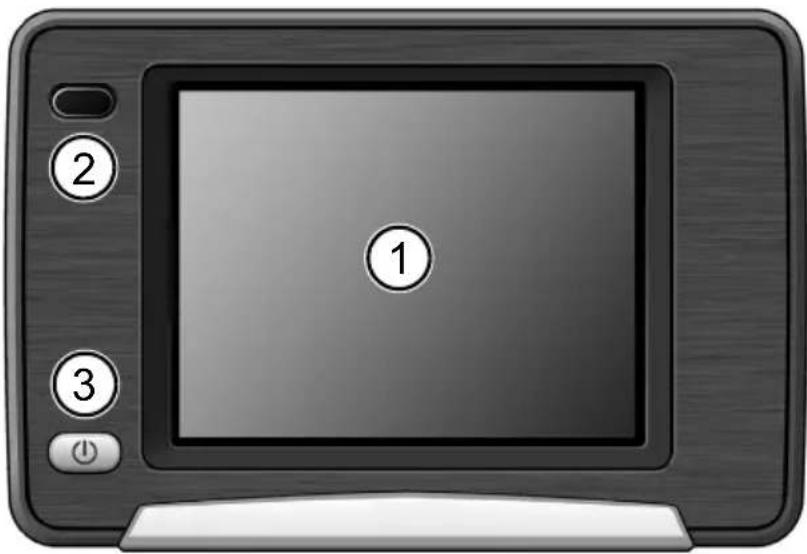

Bedieningselementen en aansluitingen

2: Infrarood-sensor Kan worden gebruikt in combinatie met de stuurwiel-afstands- bediening RCS 5100 (accessoire)

3: Aan-/uit-schakelaar / multi-functionele schakelaar / status-LED

• Kort aantippen: het navigatiesysteem schakelt in de stand-by-modus.
• Door nogmaals kort aantippen wordt het systeem weer ingeschakeld. Het beeld-scherm verschijnt direct, waarbij de stand-by-modus werd ingeschakeld.
• Druk nu ongeveer 3 seconden op de knop om het navigatiesysteem uit te schakelen.
• Het navigatiesysteem wordt geheel opnieuw gestart door opnieuw 3 seconden op de knop te drukken.

De status-LED kan in de volgende kleuren branden:

Groen Accu is geheel opgeladen, het navigatieapparaat werkt op de accu of stroom- voorziening.

OranjeAccu wordt opgeladen

Rood Oplaadtoestand is kritisch, accu is nagenoeg leeg.

GPS ⑤ ⑥ ④ ⑧ ⑦

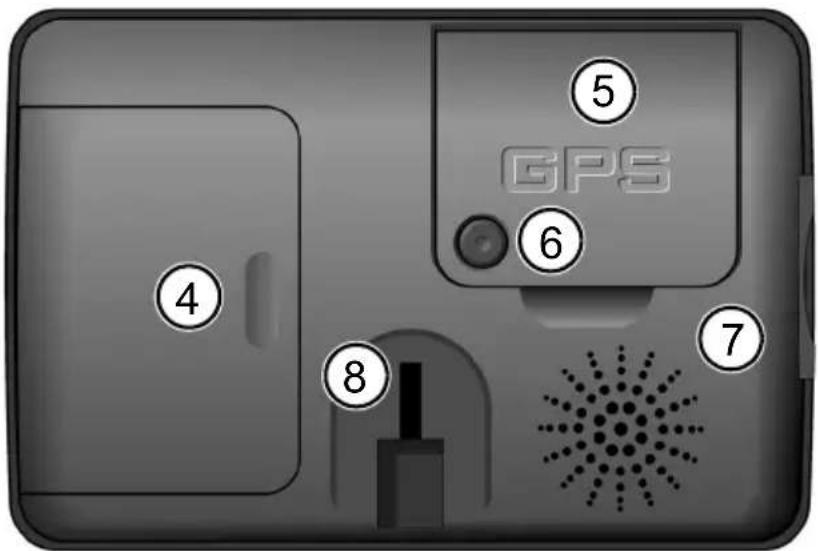

Achterzijde

4: Accuvakje voor lithium-ionen-akku (afdek-kapje)
5: GPS-antenne (draaibaar)
6: Aansluiting voor externe GPS-antenne
7: Luidspreker
8: Houder voor montage

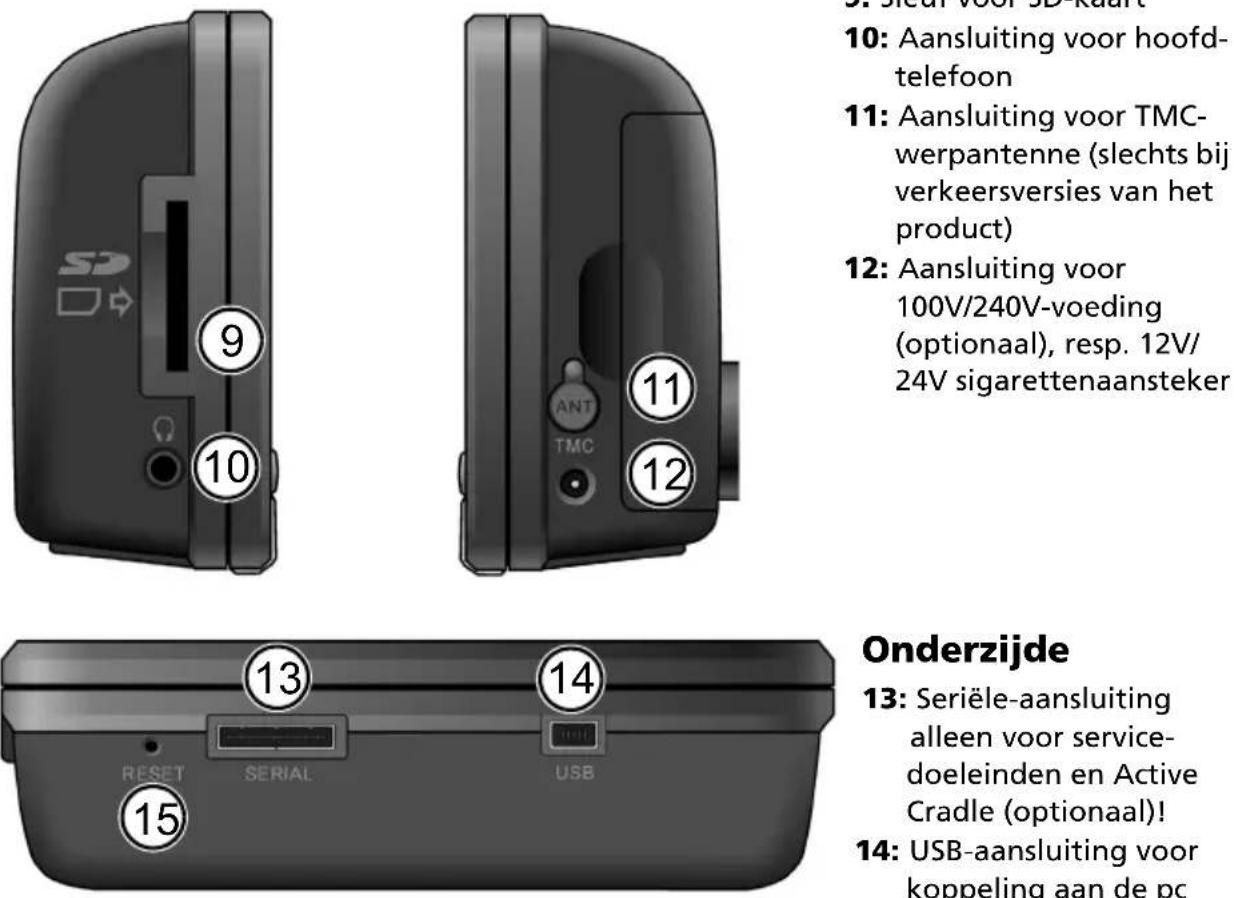

Linkerzijde Rechterzijde

9: Sleuf voor SD-kaart
10: Aansluiting voor hoofd-telefoon
11: Aansluiting voor TMC-werpantenne (slechts bij verkeersversies van het product)
12: Aansluiting voor 100V/240V-voeding (optionaal), resp. 12V/24V sigarettenaansteker

Onderzijde

13: Seriële-aansluiting alleen voor service-doeleinden en Active Cradle (optionaal)!
14: USB-aansluiting voor koppeling aan de pc

15: Reset: als het navigatiesysteem niet meer reageert op uw ingave, kunt u hier met bijv. een omgebogen paperclip of een ander scherp voorwerp een reset van het systeem uitvoeren. Reeds opgeslagen gegevens gaan hierbij niet verloren!

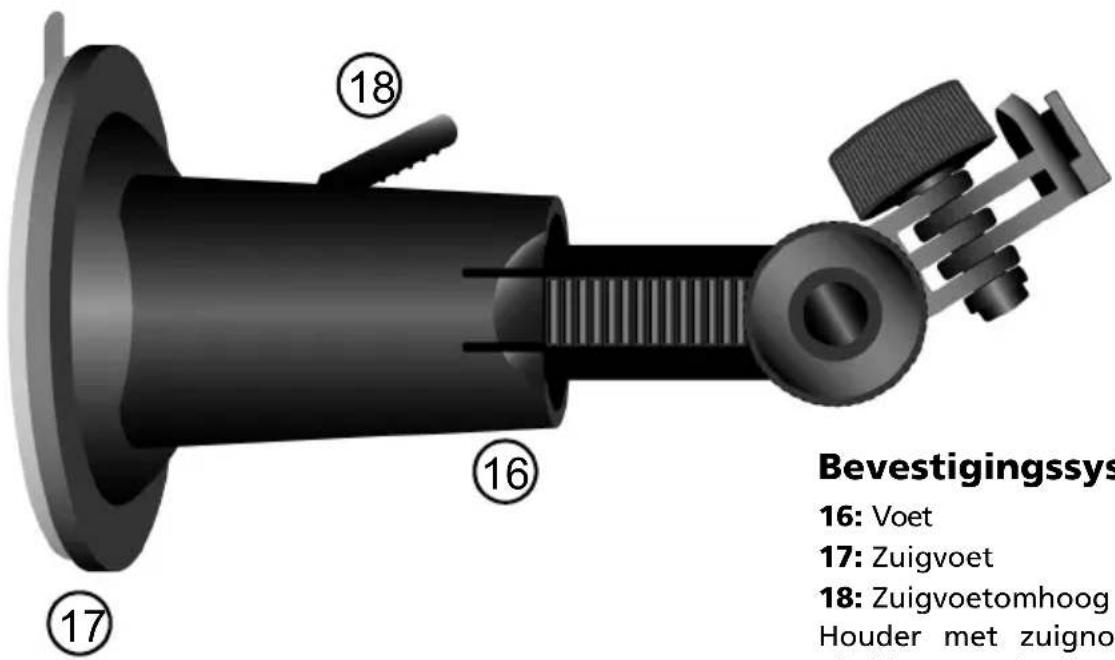

Bevestigingssys 16: Voet 17: Zuigvoet 18: Zuigvoetomhoog Houder met zuigno

Bevestigingssysteem

16: Voet

17: Zuigvoet

18: Zuigvoetomhoog

Houder met zuignopje kan afwijken van de afbeelding!

Eerste ingebruikstelling

Als u het navigatiesysteem voor het eerst gebruikt, deactiveer dan eerst de elektronische transportbeveiliging. Voer hiervoor de volgende stappen uit:

• Open het accuvakje en til de accu iets op. De verbindingskabel dient hiervoor niet te worden losgemaakt.
• Bij de kabelaansluiting bevindt zich een kleine schakelaar. Schuif deze naar onderen, om de stroomtoevoer te active-ren.
• Sluit het navigatiesysteem aan op de stroombron van 12V/24V in uw voertuig. De accu begint dan op te laden.

OFF ON

Informatie over lithium-ionen-accu: het opladen van de lithium-ionen-accu is uit-sluitend bij een temperatuur tussen 0-45 °C mogelijk. Het volledig opladen van de accu duurt ca. 5 uur. Let u a.u.b. op de veiligheidsaanwijzingen voor het gebruik van de accu! De accuspanningstijd zonder externe stroomvoorziening ligt bij ca. 4 uur voor de navigatiewerking en ca. 5 uur bij het gebruik als MP3-player.

In veel landen mogen lege batterijen en accu's niet samen met het normale huisvuil worden verwijderd. Informeert u zich a.u.b. over de plaatselijke voorschriften voor het opslaan van verbruikte batterijen.

Montage

De montage in het voertuig kunt u op volgende wijze uitvoeren:

• Zoek voor de montage van de zuignap een geschikte plaats in het voertuig, die vanuit de bestuurdersstoel goed te zien is, maar het zicht niet belemmert.
• Houdt u hierbij absoluut rekening met de veiligheidsaanwijzingen pagina 121.
• Monteer het navigatiesysteem niet te hoog op het dashboard, zodat het geen schade oploopt wanneer het evt. naar beneden zou vallen.
• Reinig die plaats op de voorruit waaraan u de zuignap wilt bevestigen, zodat deze vrij is van vet en stof.

- Druk het zuignopje zo tegen de ruit, dat de houder in de richting van de hemel staat en dat er niets in de weg is, en duw het hendeltje net zolang tegen de ruit aan, tot het invalt.

- Bevestig het navigatiesysteem zo dat het er veilig op vastklikt.

In geen geval mag het in positie brengen van het beeldscherm door het bewegen van het navigatiesysteem zelf worden uitgevoerd.

Demontage: voor de demontage klapt u de vergrendelingshendel in tegenovergestelde richting en trekt u voorzichtig aan de doorzichtige rubberen lus van de zuignap, zodat u de zuignap van de voorruit kunt losmaken.

Configuratie

• Zet het navigatiesysteem aan door gedurende ongeveer 3 seconden op de schakelaar met twee posities te drukken. Het systeem wordt op-gestart en de accu begint op te laden.
• Het scherm van het doen van de rechtsafstand verschijnt. Raak na het lezen van het scherm de OK aan.
• Als u het systeem voor het eerst in gebruik neemt, moet u waarschijnlijk de taal voor navigatie-instructies kiezen.
• Bevestig de keuze door de OK aan te raken.
• Op het moment dat het systeem klaar is, verschijnt op het scherm het hoofdmenu.

Aanraakdisplay Navigatiesysteem is met een aanraakdisplay uitgerust. De toetsen op het scherm kunt u met uw vinger aanraken. Raak het scherm nooit aan met scherpe voorwerpen of voorwerpen met ruwe randen, daar zulke voorwerpen de gevoelige aanraakdisplay kunnen beschadigen.

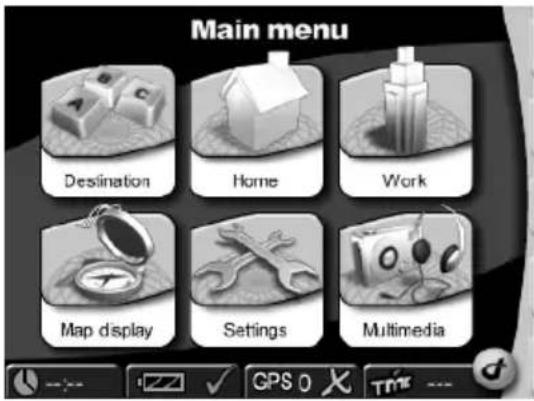

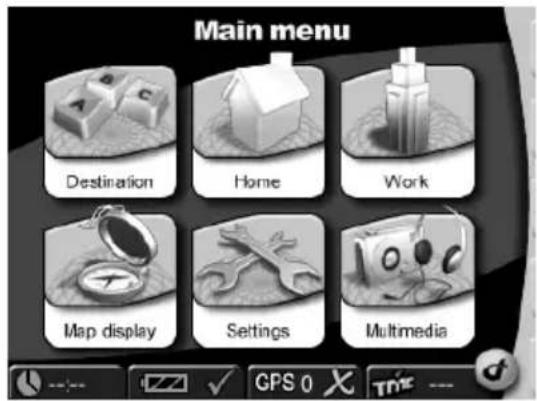

Hoofdmenu (Main menu)

In het Hoofdmenu (Main menu) zijn de volgende functies ter beschikking:

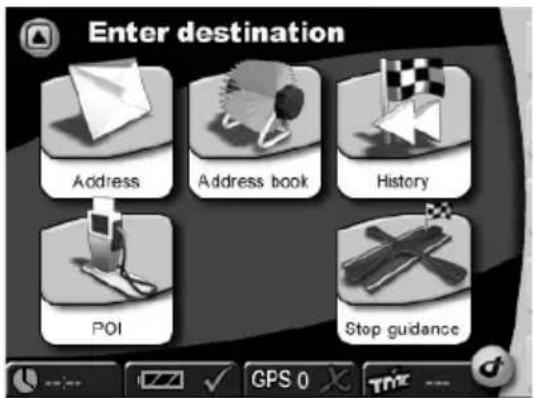

Reisdoel (Destination) (pagina 132)

Raak de toets Reisdoel (Destination) aan en kies het reisdoel, als u wilt dat het navigatiesysteem u vanaf de plaats waar u zicht bevindt naar het bepaalde reisdoel leidt.

Thuis (Home)

Een kortere weg. Zodra u Thuis (Home) instelt, kunt u, door eenvoudig de toets Thuis (Home) in het hoofdkeuzemenu aan te raken, het systeem vragen om u naar dat adres te navigeren.

Main menu Destination Home Work Map display Settings Multimedia

Werk (Work)

Een kortere weg. Zodra u Werk (Work) instelt, kunt u, door eenvoudig de toets Werk (Work) in het hoofdkeuzemenu aan te raken, het systeem vragen om u naar dat adres te navigeren.

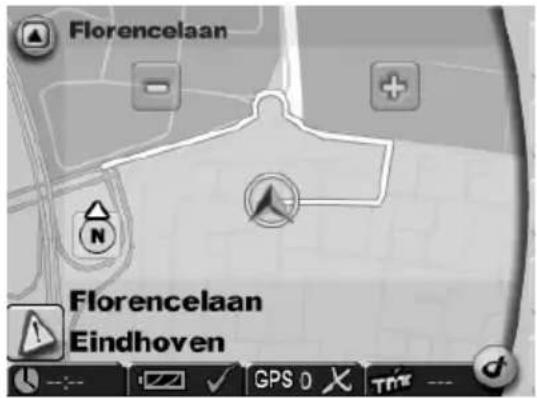

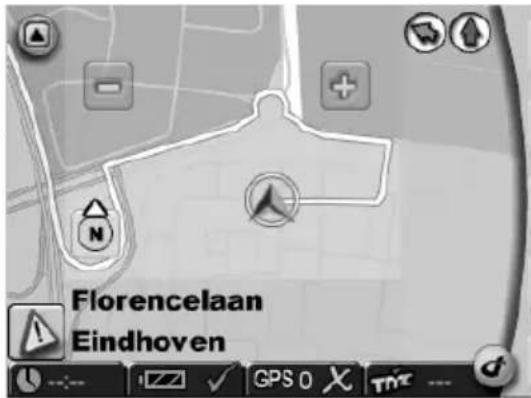

Kaart display (Map Display) (pagina 128)

Als u het navigatiescherm wilt zien, raak de toets Kaart display (Map Display) aan.

Instellingen (Settings) (pagina 128)

Als u de basisinstelling wilt wijzigen, bijv. taal, volume, helderheid, meeteenheid (kilometers of mijlen), raak de toets Instellingen (Settings) aan.

Multimedia (Multimedia) (pagina 136)

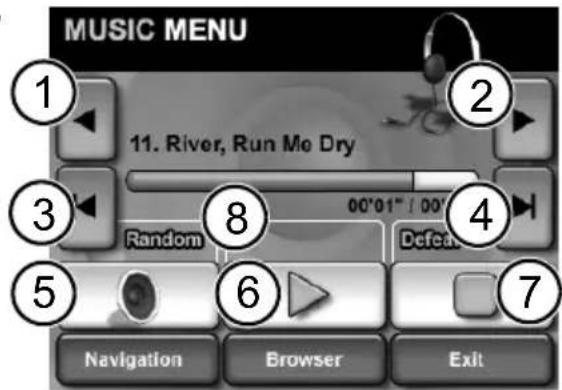

Als u naar muziek wilt luisteren of het beeld volgen, raak de toets Multimedia aan en het scherm voor multimediale keuze verschijnt.

Instellingen (Settings)

Als de basisinstelling moet worden gewijzigd, raak de toets Instellingen (Settings) aan, in het hoofdmenu.

- Raak de Instellingen (Settings) aan. U komt in het deelmenu. Druk op de toets met pijltje rechts onderaan op het scherm, om zo achter elkaar op de overige pagina's van het deelmenu te komen.

Als u het keuzeoverzicht wilt verlaten, zonder de wijzigingen op te slaan, raak de toets Terug (Back) aan. Daarmee keert u terug naar het vorige menu. Als u een keuze in het menu maakt of als u op de OK drukt, wordt uw keuze bevestigd en de weergave keert terug naar het vorige menu.

U kunt 14 systeemparameters instellen:

Kaart display (Map display), Scherm (Screen), Regionaal (Regional), Adresboek (Address book), Informatie (Information), Geluid (Sound), Wijziging route (Change route), Simulatie (Simulation), TMC Kanaal verkeersberichten (TMC), Gevaarlijke plaatsen (Alert points), Positie en snelheid (Position & speed), Kies kaart (Select map) en Systeem ID (System ID).

Kaart display (Map display)

Deze parameter maakt de toegang naar de instelling van kaartweergave mogelijk, bijv.:

Rijrichting (Heading up) Als u uw geprefereerde oriëntatie wilt instellen, kies deze mogelijkheid. Parameter kan worden ingesteld naar Rijrichting aan of Rijrichting uit (Heading up On of Heading up Off). Als de rijrichting aan is (On), staat de auto met de voorkant in de rijrichting (kaart is in de rijrichting georiënteerd). Als de rijrichting uit is (Off), is de kaart georiënteerd met het noorden naar boven (auto beweegt in alle richtingen).

Scherm (Screen)

Kies deze mogelijkheid als u bijv. Dag of Nacht (Day or night) wilt instellen, Kleurenschema (Colour scheme) en Helderheid (Brightness).

Statusregel (Status bar) Statusregel is onderaan het scherm weergegeven. In het menu Instelling statusregel (Settings status bar) kunnen hoogstens 4 geprefereerde waarden worden ingesteld (bijv. plaatselijke tijd, resterende reistijd, GPS status, actuele snelheid). De geprefereerde waarden in de statusregel kunnen ook rechtstreeks gewijzigd worden door op de elementen van de statusregel te drukken.

Regional (Regional)

Deze parameter maakt de toegang naar de regionale instellingen mogelijk, bijv.:

- Taal (Language) Mogelijkheid om geprefereerde taal te kiezen.

- Stem (Voice) Mogelijkheid om het gewenste stemtype te kiezen.

• Km/mijl (Km/miles) Mogelijkheid de meeteenheid te kiezen.
• Klok (Clock 12/24) Mogelijkheid de tijdweergave te kiezen, of met 12uur of 24uur.

Adresboek (Address book)

Adressen kunt u in het Adresboek (Address book) opslaan, als voorkeurreisdoelen. In dit menu kunt u ook reisdoelen verwijderen. De ingestelde adressen kunt u later altijd voor navigatie gebruiken.

Informatie (Information)

Kies deze mogelijkheid als u verschillende informatie zoekt.

Geluid (Sound)

Kies deze mogelijkheid in het geval als u navigatie zonder geluid wilt instellen (stom), het geluidsvolume of geluid bij aanraking van een toets.

Wijziging route (Change route)

U kunt uw route wijzigen door korte (Short), middellange (Medium) of lange (Long Route) afwijkingen van de route te plannen. U kunt uw route ook herstellen of u kunt aan het systeem toelaten om informatie over de verkeerssituatie in aanmerking te nemen (alleen bij verkeersversie van het product).

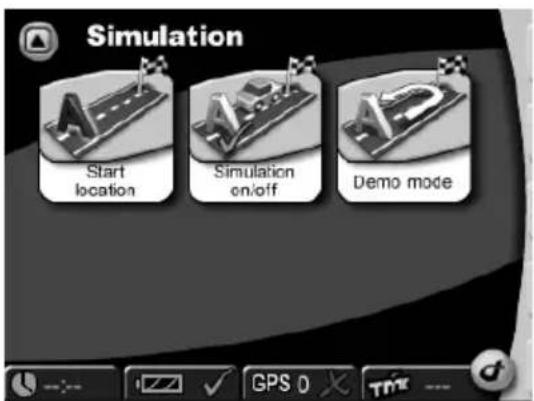

Simulatie (Simulation)

In dit menu kunt u simulatie van uw route instellen. U kunt bijv. de vertrekplaats instellen en het navigatiesysteem gaat voor u de reis naar het gewenste reisdoel en terug simuleren.

Kanaal verkeersberichten (TMC)

TMC of Kanaal verkeersberichten (TMC of Traffic Message Channel) maakt het voor u mogelijk de verkeersinformaties te ontvangen (slechts bij verkeersversie van het product). Gedurende navigatie volgt het systeem op de achtergrond in

regelmatige intervals de recente informatie over het verkeer (TMC), op voorwaarde dat dergelijke informaties in het landgedeelte, waar u zich bevindt, ter beschikking zijn.

Gevaarlijke plaatsen (Alert points)

Gevaarlijke plaatsen (Alert points) kunnen in beeld of in geluid waarschuwingen geven.

Positie en snelheid (Position & speed)

In dit menu kunt u de actuele positie wijzigen.

Kies kaart (Select map)

Deze parameter maakt de toegang tot het keuzemenu, waarin één van de geïnstalleerde kaarten kan worden gekozen.

Systeem ID (System ID)

Kies het in het geval, wanneer u de versie van het programmaproduct en kaart-database wilt weten.

U kunt uw keuze, die u hier instelt, altijd wijzigen. In de geactualiseerde versies van het programmaproduct kan de structuur van het menu zijn gewijzigd.

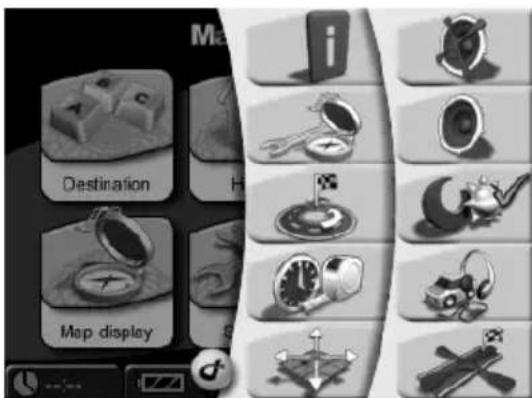

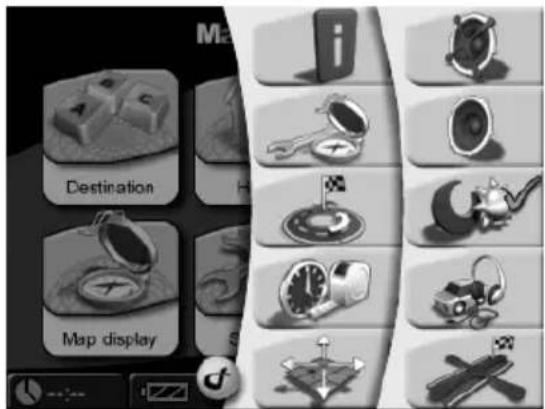

Functiebalk (Toolbar)

Functiebalk is een snellere weg naar verschillende functies en informaties, (bijv. navigatie zonder geluid (Mute), instellen van de volume (Volume), dag of nacht (Day or Night), route wijzigen (Change route) of informatie krijgen (Information). Functiebalk kan geopend en afgesloten worden door het logo VDO Dayton (op het scherm rechts onderaan) aan te raken.

Map Destination Map display

Status en kwaliteit GPS

Na het eerst opstarten van de navigatie kan het enkele minuten duren voordat het GPS signaal een voldoend niveau bereikt en uw actuele positie bepaalt. Als het niet mogelijk is een voldoend GPS signaal te krijgen, gelieve het hoofdstuk „Foutoplossing" te lezen, waar mogelijke oplossingen van het probleem zijn opgenomen.

Om een beter GPS signaal te krijgen, houd het navigatiesysteem verticaal. Als het nodig is, kunt u de GPS antenne in de richting omhoog instellen en zo de ontvangst verbeteren.

Als u het navigatiesysteem in de stad gebruikt, kan het downloaden van kaarten en navigatiegegevens een langere tijd duren. Het komt door een grote hoeveelheid wegen en overige informaties (bijv. hotels, restaurants), alsook door de grote dichtheid van de bewoonde gebieden. Bovendien kan ook de instelling van de ontvangst van het GPS signaal langer duren in het geval, wanneer u ondergrondse garages of een ander gebouwtype, waar de GPS signalen geblokkeerd zijn, net verlaat.

Ontvangst van het GPS signaal kan worden gecontroleerd als volgt

Controleer de GPS status (GPS Status) op de statusregel.

Als de statusregel de GPS status niet weergeeft, druk in de regel op de GPS status en kies in het menu de GPS status (GPS Status).

GPS GPS status

Er wordt het aantal van de GPS satellieten weergegeven. De kwaliteit van het GPS signaal wordt door de vorm en kleur van het controlemerk weergegeven:

Rood

Geen ontvangst

Geel

nvang of een onvoldoende kwaliteit van het signaal, het aantal gevonden satellieten is minder dan 3

Geel

doende kwaliteit van het signaal, echter niet echt precies

Groen

oede kwaliteit van het signaal

Status en kwaliteit TMC (slechts bij verkeersversies van het product)

Het gebruik van de TMC biedt nog een andere functie aan, die het voor u mogelijk maakt om de files op de weg dynamisch te ontwijken. Gedurende navigatie verkrijgt het systeem op de achtergrond vanuit TMC in regelmatige intervals de recente informatie over het verkeer, op voorwaarde dat een dergelijke informatie in het gedeelte van het land, waar u zich bevindt, ter beschikking is.

Ontvangst van de TMC gegevens geeft de statusregel zichtbaar weer.

Ontvangst van de TMC kan worden aangezet of uitgezet (On of Off) door op de Instellingen (Settings) te drukken en daarna op de TMC.

Verkeersberichten hangen van enkele voorwaarden af, bijv. dat de TMC aanstaat (On), verkeersberichten bekend zijn en dat de verschaffer daarvan deze uitzendt en gegevens te ontvangen zijn.

Als de TMC aangezet wordt (On), maar er geen ontvangst is, verschijnt een rood controle-merk. Zodra de TMC ontvangen worden, de naam van de verschaffer verschijnt in de status-regel in het groen. Als de TMC uitstaat (Off), verschijnt geen verschaffer en men ziet een smalle streep.

Als de TMC aanstaat (On) en de verkeersberichten ontvangen zijn, verschijnt in de statusregel ook de vertragingstijd, veroorzaakt bijvoorbeeld door files of werk aan de weg. Dit wordt in kleur in de zandloper weergegeven:

Rood TMC gegevens zijn met vertraging ontvangen

Groen TMC gegevens zijn zonder vertraging ontvangen

Grijs TMC gegevens zijn niet beschikbaar of de ontvangst staat uit (alleen bij de verkeersversie van het product)

Als de TMC aanstaat (On) en op uw route een verkeersfile is, verschijnt in de linker-hoek op het kaartscherm een operationele icoon. Bij indrukken van de icoon verschijnt een overzicht met gedetailleerde gegevens.

TMC-antenne (TMC-antenna) Voor ontvangst van de TMC verkeersberichten is in de set een antenne ter beschikking die op de verkeersversie van het systeem aangesloten moet worden. De antenne wordt op de voorruit in vaste positie bevestigd, met behulp van zuignoppen.

Navigation

Het doel van het navigatiesysteem is om u vanuit uw actuele locatie naar de gewenste doelplaats te leiden. De navigatiefunctie stelt automatisch met behulp van het signaal vanuit de GPS uw actuele positie vast. Het enige wat u moet doen, is uw doelplaats eenvoudig in het systeem in te voeren en het navigatieproces start op en begint de gesproken en visuele instructies te geven.

Alle stappen die vanaf het invoeren van het adres tot het bereiken van uw doelplaats gedaan moeten worden, zijn in het volgende gedeelte uitgelegd.

Voer uw doelplaats in

Kies als eerst de doelplaats uit. Druk op de Doelplaats (Destination) in het Hoofdmenu (Main menu). In het hoofdmenu bevinden zich 4 hoofdkeuzes: Adres (Address), Adresboek (Address book), Historie (History) en Speciale bestemmingen – POI (Point of interest – POI).

Voor uw gemak zijn de functies Thuis (Home) en Werk (Work) direct vanuit het hoofdmenu toegankelijk. Door het aanraken van Thuis (Home) en Werk (Work) op het scherm wordt u naar deze doelplaatsen genavigeerd.

Main menu Destination Home Work Map display Settings Multimedia

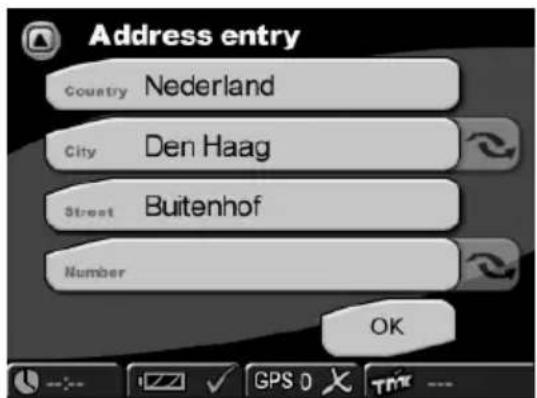

U kunt ook een Adres invoeren (Address) of een adres vanuit het Adresboek kiezen (Address book), uit het overzicht van uw voorafgaande doelplaatsen Historie (History), of van het overzicht van bijzondere doelplaatsen Speciale bestemmingen – POI (Point of Interest – POI, bijv. restaurant, pompstation of autodealer).

• Raak op het scherm de Adres (Address) toets.
• Raak de toets Land invoeren, loop in de lijst omlaag en omhoog en kies het gewenste land.
• Raak de toets Plaatsnaam invoeren en voer de naam van de stad, waar u naartoe wil.
• Raak de toets Straat invoeren en voer de gewenste straatnaam in.
• Vul dan als laatst het huisnummer in en raak de OK.

Address entry Country Nederland City Den Haag Street Buitenhof Number OK

Voor het invoeren van het doeladres op een alternatieve wijze kunt u ook de schakeltoetsen in het Adres (Address) gebruiken. U kunt tussen de Stad (City) en Postcode (ZIP Code), het Nummer (Number) en Kruispunt (Crossing) overschakelen.

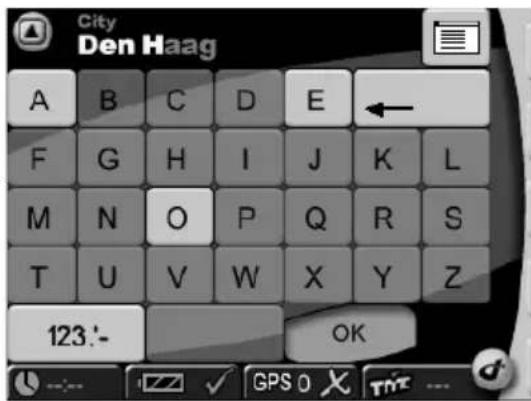

Intelligente schrijfmachine Navigatiesysteem is met een intelligente schrijfmachine uitgerust, waar slechts de mogelijke tekens kunnen worden ingevoerd.

Lijst toets (List-Button) Na het opschrijven van enkele letters kunt u de „Lijst“ aanraken. Er verschijnt een lijst met resultaten.

Men schakelt over tussen de alfabetische en numerieke elementen met behulp van een overschakeltoets op het toetsenbord.

De onjuist ingevoerde gegevens (hele woorden of enkele letters) kunnen met behulp van de „backspace“ toets worden gewist.

Na het aanraken van het Adresboek (Address book) verschijnt op het scherm de lijst met alle eerder gebruikte en opgeslagen adressen. Als u een adres wilt toevoegen, andere naam geven of naam verwijderen, druk op Adresboek (Address book) in Instellingen (Settings).

Historie (History)

Na het aanraken van de Historie (History) verschijnt op het scherm de lijst met de (recent gebruikte) doelplaatsen.

Speciale bestemmingen – POI menu (POI menu)

POI zijn aparte doelplaatsen. Als u een POI (POI) wilt kiezen, raak de Speciale bestemmingen – POI (Point of Interest) aan. Als u een bepaalde Plaats van belangstelling wilt kiezen, moet u weten, waar u wilt zoeken: in de omgeving van uw Actuele positie (Current Position) of van uw Doelplaats (Destination).

U wilt bijv. een hotel vinden dichtbij uw actuele positie. Door op de POI (POI) toets te drukken, maakt u het menu POI (POI) open. Raak daarin de Actuele positie (Current position) aan. Het navigatiesysteem zal u dan een overzicht met alle bekende Categorieën POI (POI categories) laten zien. Na Hotel te kiezen laat het navigatiesysteem een lijst met alle bekende hotels in het gebied zien. Het hotel, welk het dichtst bij uw actuele positie ligt, staat op de lijst op de eerste plaats. U kunt een hotel kiezen door de hotelnaam op de lijst aan te raken. Daarmee kiest u het hotel en uw doelplaats. Het systeem berekent nu automatisch de route en weergeeft die op de kaart. U start de navigatie met de OK toets op het scherm Bevestiging (Confirmation) op.

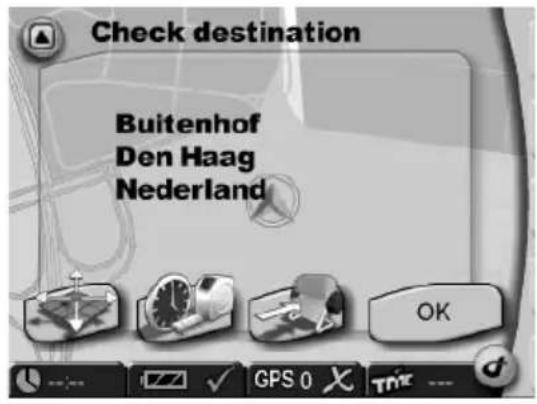

Bevestiging (Confirmation)

Na het invoeren van de doelplaats verschijnen alle elementen van de gewenste doelplaats op het scherm Bevestiging (Confirmation) en het systeem zal uw keuze bevestigen. Bovendien kunt u de doelplaats in het Adresboek (Address book) opslaan of met behulp van een kortere weg onder Thuis (Home) en Werk (Work). U kunt de instelling van de navigatie aanpassen (bijv. door een korte, middellange of snelle route te plannen). Raak de OK aan op het scherm. Het scherm Kaart display (Map Display) verschijnt en het navigatieproces start op, samen met de gesproken en visuele instructies.

Check destination Buitenhof Den Haag Nederland OK

Elke doelplaats wordt automatisch opgeslagen in de Historie (History).

Kaart display (Map Display)

Zodra men een doelplaats invoert, wordt de betreffende route automatisch berekend en verschijnt op de kaart. Op dat moment kunt u vertrekken en het navigatiesysteem zal u naar de door u gekozen doelplaats leiden.

Met de toets Kaart display (Map Display) in het Hoofdmenu (Main Menu) wordt de kaart direct weergegeven.

Florencelaan Florencelaan Eindhoven

Kaart vergroten/verkleinen (Zoom in/out)

De schaal van de kaart kan met behulp van en toetsen worden aangepast.

• Verkleinen van de kaart vindt plaats door herhaaldelijk op te drukken, tot het bereiken van het gewenste niveau.
• Vergroten van de kaart vindt plaats door herhaaldelijk op te drukken, tot het bereiken van het gewenste niveau.

Kompas (Compass): Aanraking van het kompas verandert de oriëntatie van de kaart van met het noorden naar boven naar de rijrichting of omgekeerd.

Onder het rijden via de route kunt u altijd een nieuw adres instellen. Het navigatie-systeem herberekent de route en de navigatie loopt door.

Met aanraking van de kaart kunt u gemakkelijk van een tweedimensionale naar drie- dimensionale weergave overschakelen.

Opmerking

De duidelijk zichtbare kolom rechts op de kaart geeft zichtbare instructies weer (bijv. uitgestippelde route met pijltje betekent „Rij over deze weg“. De kaart zelf geeft andere elementen weer, die herhaaldelijk aan en uitgezet kunnen worden.

Dat kan door de Kaart display (Map display) in Functiebalk (Toolbar) of in de Instellingen (Settings) aan te raken.

Florencelaan Eindhoven

Functiebalk (Toolbar)

Functiebalk (Toolbar), als kortere weg voor de toegang tot verschillende functies en informatie, wordt geopend door het indrukken van het logo VDO Dayton (rechts onderaan het scherm).

Map Destination Map display

Voorbeeld: Route en geluid (Route & sound)

Met aanraking van de toets Route en geluid (Route & sound) wordt de MP3 speler geopend. Daarna kan de functie van de MP3 speler gebruikt worden en de gevraagde titel kan worden afgespeeld. De muziek wordt door gesproken navigatie-instructies onderbroken. Vanuit de MP3 speler kunt u weer gemakkelijk terug naar de navigatiefunctie overschakelen.

Voorbeeld: Informatie (Information)

Met aanraking van deze icoon verschijnt het deelmenu Informatie (Information) in de Instellingen (Settings).

Voorbeeld: Stop navigatie (Stop navigation)

Navigatie stopt na de aanraking van Stop navigatie (Stop navigation).

Simulatie (Simulation)

De routes kunnen gesimuleerd worden. Na het invoeren van de doelplaats maakt het systeem het voor u mogelijk de route vooraf te zien. U kunt zelfs de route vanuit een andere vertrekplaats laten simuleren, dan uw actuele positie is. Het simulatieproces Simulatie (Simulation) start op na de aanraking van de Instellingen (Settings) op het hoofdmenu. Hier wordt een reeks instellingen weergegeven, inclusief de Startlocatie (Start location) en Simulatie (Simulation).

Met het navigatiesysteem kunt u tevens MP3-bestanden afspelen, resp. JPEG-afbeeldingen bekijken. Voorwaarde hiervoor is, dat u de benodigde MP3-, resp. JPEG-bestanden op een SD-kaart (niet in het leverpakket) hebt opgeslagen.

Als u een schrijf-/leesapparaat voor SD-kaarten hebt, kunt u uw MP3-bestanden en JPG-afbeeldingen direct van de DVD-ROM op de SD-kaart kopieren!

Steek de SD-kaart in de sleuf aan de linkerzijde van de behuizing.

- Tip bij het ingeschakelde navigatiesysteem in de hoofdselectie op het knop Multimedia.

- De multimedia-keuze wordt getoond.

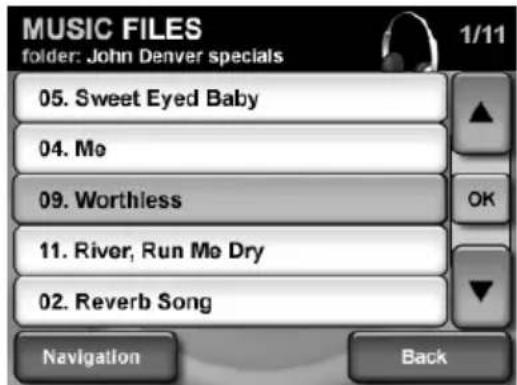

Bestanden beluisteren – De MP3-player

Kies het knop MP3-player.

Het display van de MP3-player Music-menu wordt getoond. Via de symbolen in het menu kunt u de volgende functies uitvoeren:

1: Naar de vorige titel springen
2: Naar de volgende titel springen
3: Naar de vorige map wisselen
4: Naar de volgende map wisselen

5: Volume regelen

6: Weergave starten

7: Stop

8: Oproepen van het menu Music Settings

Op het beeldscherm ziet u de actuele titel van het lied, de gehele speeltijd en de reeds gespeelde tijd, de gekozen weergavefuncties Random, Repeat (toevals- resp. herhaalfunctie), de gekozen equalizer-modus, bijv. Jazz.

• Door de knop Navigation aan te tippen, keert u terug naar de navigatie „Route en geluid“ (Route& Sound)
• Door de knop Browser aan te tippen, roept u de titelselectie op met de browser (zie onder).
• Door het aantippen van de knop Exit sluit u de MP3-player en keert u terug naar eht op te roepen menu.

MUSIC FILES folder: John Denver specials 1/11 05. Sweet Eyed Baby 04. Mo 09. Worthless 11. River, Run Mo Dry 02. Reverb Song Navigation Back

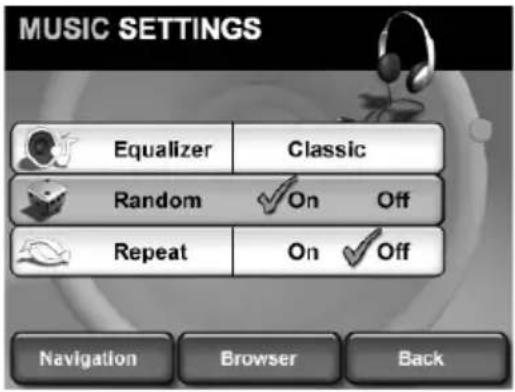

Weergavefuncties instellen

Open het menu Music Settings.

Het menu Music Settings biedt u de volgende instellingen:

• Door het aantippen van de knop Equalizer kunt u de gewenste equalizer-instelling kiezen, bijv. Jazz, Classic, Rock.
• Door de knop Random of Repeat aan te klikken, kunt u de random- resp. repeat-functie aan- en uitschakelen.
• Tipt u de knop Back aan, dan keert u terug naar het Music-menu.

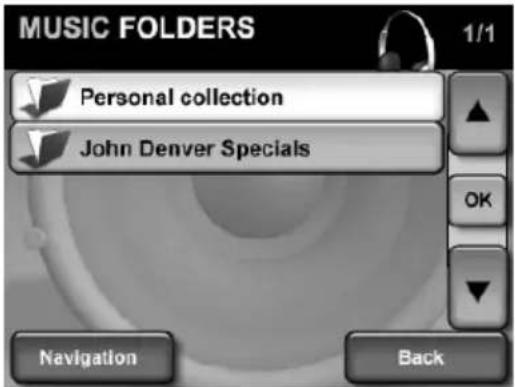

Browser - muziektitels uit mappen selecteren

De MP3-player biedt u een eenvoudige wijze van navigeren door de verschillende titels dankzij de mapfunctie. Als u dus uw titels in verschillende mappen opslaat, kunt u met de browser gemakkelijk de gewenste muziektitel kiezen.

- Tip in de beeldschermweergave op de knop Browser.

De mapkeuze wordt getoond.

• Door het aantippen van de pijl (boven) bladert u in de maplijst naar boven.
• Door het aantippen van de pijl (boven) bladert u in de maplijst naar onderen.
• Door het aantippen van de knop Back keert u terug naar het op te roepen menu.
• Tip in de beeldschermweergave op de gewenste map.

MUSIC FOLDERS 1/1 Personal collection John Denver Specials Navigation Back

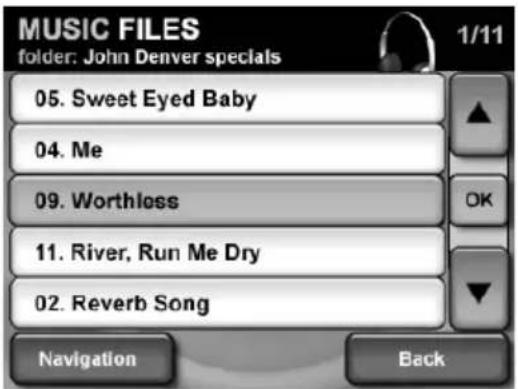

De titelkeuze wordt getoond.

• Tip in de beeldschermweergave op de gewenste titel; het menu Music wordt getoond en de gekozen titel wordt afgespeeld.
• Door het aantippen van de pijl (boven) bladert u in de maplijst naar boven.
• Door het aantippen van de pijl (onderen) bladert u in de maplijst naar onderen.
• Door het aantippen van de knop Back keert u terug naar het op te roepen menu.

MUSIC FILES folder: John Denver specials 1/11 05. Sweet Eyed Baby 04. Me 09. Worthloss 11. River, Run Me Dry 02. Reverb Song Navigation Back

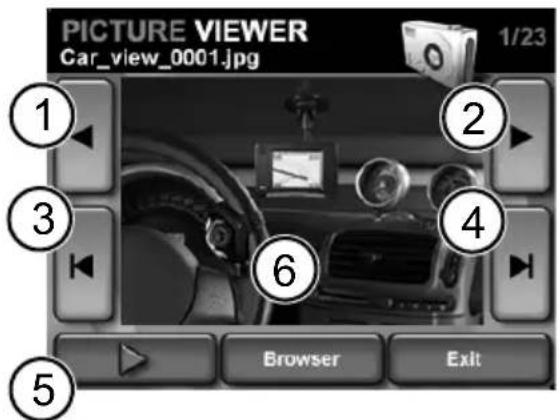

Afbeeldingen bekijken - De JPEG-viewer

Kies het knop JPEG-viewer.

Het display van de JPEG-viewer JPEG-menu wordt getoond. Via de symbolen in het menu kunt u de volgende functies uitvoeren:

1: Naar de vorige afbeelding springen
2: Naar de volgende afbeelding springen
3: Naar vorige map gaan
4: Naar volgende map gaan
5: Diashow starten
6: Als u het beeld aantip, gaat u naar het gehele scherm

PICTURE VIEWER Car_view_0001.jpg 1/23 ① ② ③ ④ ⑥ Browser Exit ⑤

• Op het beeldscherm ziet u de afbeelding en het lopende nummer hiervan binnen een map.
• Door aantippen van de knop Browser opent u de afbeeldingsselectie door middel van de browser.
• Door aantippen van de knop Exit sluit u de JPEG-viewer en gaat u terug naar het menu dat u wilt oproepen.

Browser - afbeeldingen uit mappen kiezen

De JPEG-viewer biedt tevens een eenvoudige navigatie d.m.v. mapondersteuning. Als u dus uw afbeeldingen in de map van uw keuze opslaat, kunt u met de browser gemakkelijk de gewenste afbeeldingen selecteren.

- Tip in de beeldschermweergave op de knop Browser.

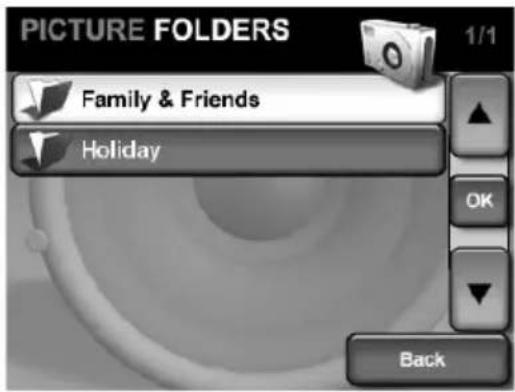

De mapkeuze wordt getoond.

• Door het aantippen van de pijl (boven) bladert u in de maplijst naar boven.
• Door het aantippen van de pijl (boven) bladert u in de maplijst naar onderen.
• Door het aantippen van de knop Back keert u terug naar het op te roepen menu.
• Tip in de beeldschermweergave op de gewenste map.

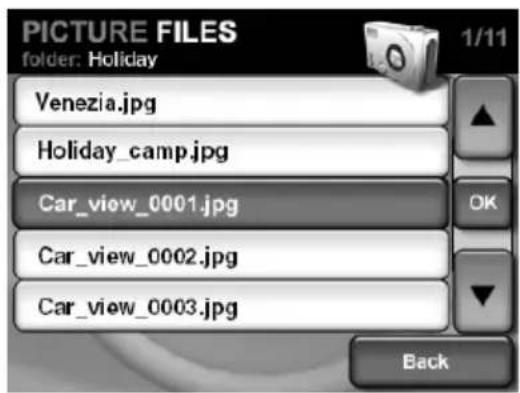

De afbeeldingsselectie wordt getoond.

• Tip in de beeldschermweergave op de gewenste afbeeldingsnaam. De afbeelding wordt getoond.
• Door het aantippen van de pijl (boven) bladert u in de maplijst naar boven.
• Door het aantippen van de pijl (onderen) bladert u in de maplijst naar onderen.
• Door het aantippen van de knop Back keert u terug naar het op te roepen menu.

PICTURE FILES folder: Holiday Venezia.jpg Holiday_camp.jpg Car_view_0001.jpg Car_view_0002.jpg Car_view_0003.jpg 1/11 OK Back

Foutoplossing

Fout Oplossing
Geen GPS-ontvangst in het voertuig	Voorruitverwarmingen, resp. gekleurde gedeelten van de voorruit met aangebracht metaal, stoten het GPS-signaal af. In dit geval hebt u een GPS-buitenantenne nodig. (In de accessoirehandel verkrijgbaar, Article-no. MA2010/00)
Geen GPS-ontvangst Controleer of de GPS-antenne op de bovenzijde van het navigatiesysteem niet wordt bedekt door voorwerpen.
Slechte GPS-ontvangst Houd het navigatiesysteem altijd loodrecht. Indien gewenst, kan voor een betere GPS-ontvangst de GPS-antenne naar boven worden gedraaid.
Het navigatiesysteem reageert niet meer op aantippen, resp. laat zich niet meer uitschakelen.	Als het navigatiesysteem niet meer reageert, wanneer u gegevens invoert, kan de reset-knop worden ingedrukt met bijv. een omgebogen paperclip of een ander scherp voorwerp. Reeds opgeslagen gegevens gaan hierbij niet verloren! Start het navigatiesysteem opnieuw met de aan-/uitschakelaar.
Systeem start niet, beeldscherm blijft donker	Controleer of de accu opgeladen is, resp. de stroomtoevoer gegarandeerd is. Controleer of bij een aansluiting met de gelijkstroomkabel in het voertuig de stekker in de sigarettenaansteker vast zit en contact maakt.
Na korte tijd te werken, schakelt het systeem automatisch uit.	Bij extreem lage of hoge temperaturen, wordt het systeem door de bescherming tegen beschadigingen tijdelijk uitgeschakeld. Het systeem schakelt zich weer in, zodra de temperatuur weer normaal is.
Geen gesproken instructies bij de bestemmingsgeleiding te horen.	Controleer, of in de basisinstellingen, resp. in het navigatie-submenu het volume correct is ingesteld.
De bestemmingsgeleiding is onnauwkeurig.	Een onnauwkeurigheid van 50 m ligt binnen de tolerantie-grenzen. Indien vaker grotere onnauwkeurigheden optreden, neemt u dan contact op met een geautoriseerde vakhandel.
Rij-instructies komen niet overeen met de daadwerkelijke verkeerssituatie.	Mogelijkerwijze is de door het navigatiesysteem bepaalde positie op dit tijdstip incorrect. De verkeerssituatie werd eventueel gewijzigd en komt niet overeen met de informatie op de kaart.

Technische gegevens

☐ 3,5"-kleuren-TFT-LCD met een resolutie van 320 x 240 pixels, touchscreen, anti-reflectie-laag
□ Processor met 200MHz
☐ 544MB flash-ROM en 64MB SD-RAM
□ Geïntegreerd 12-kanaals GPS-ontvanger
☐ Lithion-ionen-accu met een capaciteit van 1800 mAh
□ Afmetingen: ca. 120 mm breedte x 80 mm hoogte x 37 mm diepte
□ Gewicht: ca. 228 g
□ Bedrijfstemperatuur: -20 °C tot +60 °C
□ Ladetemperatuur voor lithium-ionen-accu: 0 °C tot +45 °C

Er kunnen SD-kaarten met een opslagcapaciteit van max. 2GB worden gebruikt.

Impressum

© 2006 Siemens VDO Trading GmbH

Alle rechten voorbehouden. Deze bedieningshandleiding is door copyright beschermd.

Technische en optische wijzigingen en drukfouten voorbehouden.

De informatie in dit document kan te allen tijde zonder aankondiging worden gewijzigd. Siemens VDO Trading GmbH behoudt zich het recht voor om producten te veranderen of verbeteringen en wijzigingen aan te brengen in de inhoud, zonder verplicht te zijn dit welke personen of instanties ook vooraf te moeten meededelen. De specificaties van de apparaten en de levering kunnen van de hier gemaakte specificaties afwijken.

Service

Voor de meest actuele informatie over VDO Dayton multimediasystemen, serviceadressen, updates van software bezoekt u onze homepage:

www.vdodayton.com

of neemt u contact op met een VDO Dayton dealer.

Technische wijzigingen en verissingen voorbehouden.
