GEBRUIKSAANWIJZING MS 3200 VDO DAYTON

Gebruik het systeem uitsluitend, als de veiligheid het toelaat. Het is belangrijker om op het verkeer te letten en de handen aan het stuur te houden.

Op grond van voortdurend veranderende verkeerssituaties kan helaas geen 100 % nauwkeurigheid onder alle omstandigheden worden gegarandeerd.

Attenzione!

Gebruiksaanwijzing Pagina 157 Inbouwaanwijzing Pagina 199 Afbeeldingen Pagina's 3, 456 - 457

Aanwijzingen bij de gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

BELANGRIJK! Belangrijke aanwijzingen voor een veilig gebruik . . . . . . . . . . . 159

Hoe functioneert navigatie?....160

De digitale wegenkaart. 161

C-IQ – INTELLIGENT CONTENT ON DEMAND ..... 162

C-IQ – uw toegang tot kaart-, verkeers- en reisinformatie . . . . . . . . . . . . . . . 162

BEDIENING 165

LCD-monitor....165

Afstandsbediening 165

In-/uitschakelen 166

Stand-by-modus 166

Volume instellen. 166

MENU'S 167

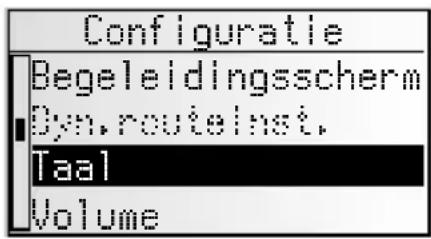

Cursor 167

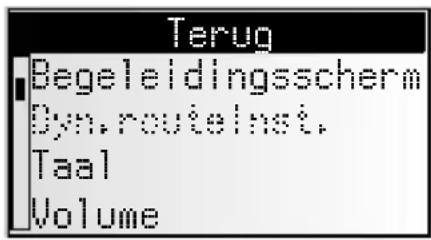

Rolbalk. 167

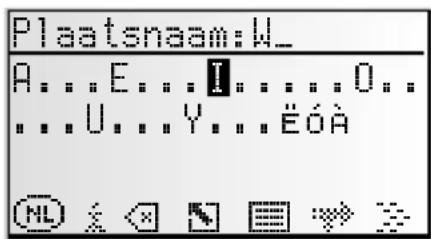

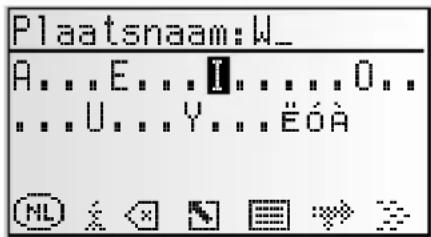

Letters invoeren 167

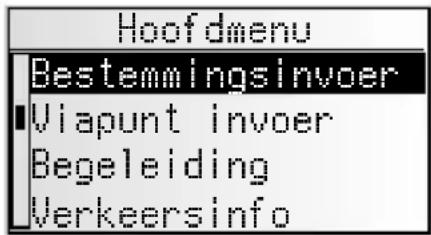

Hoofdmenu 169

BESTEMMINGSINVOER. 170

Bestemmingen invoeren 170

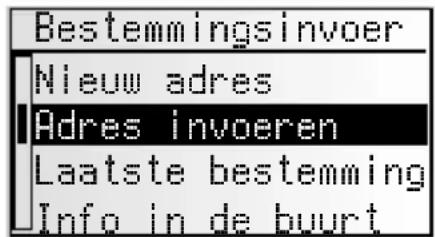

Bestemmingsinvoermenu....170

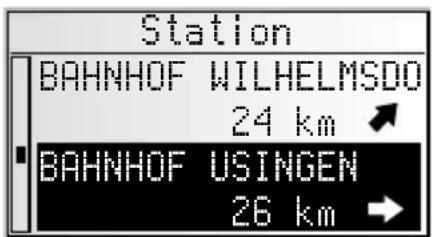

Bijzondere bestemmingen (POIs) ..... 173

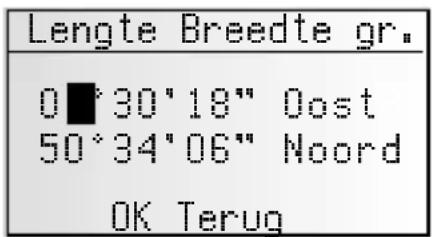

Bestemmingsinvoer via GPS-coördinaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

VIAPUNTEN. 175

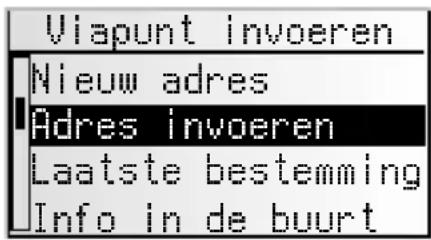

Viapunten invoeren....175

BEGELEIDING 177

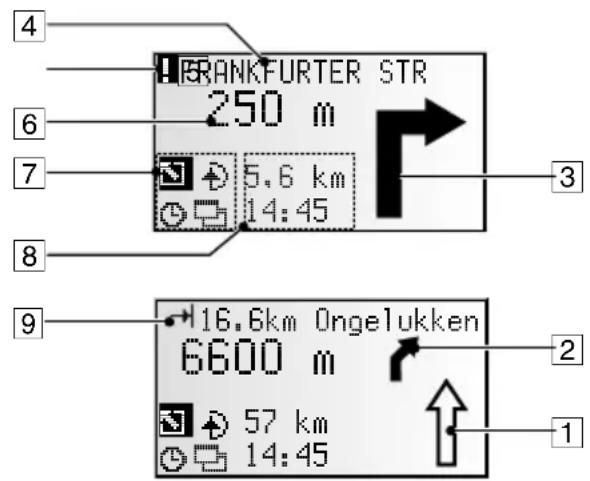

Begeleidingsscherm 177

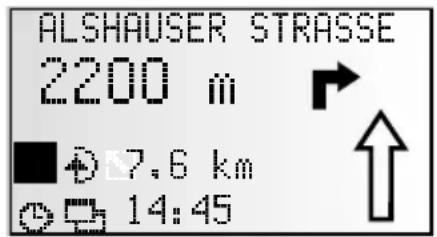

Gesproken meldingen. 178

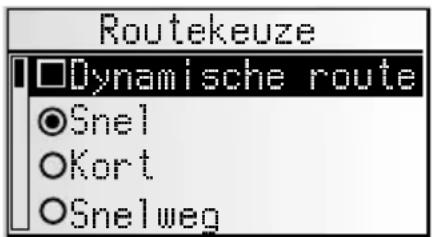

Routekeuze 180

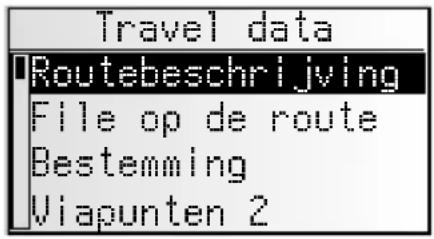

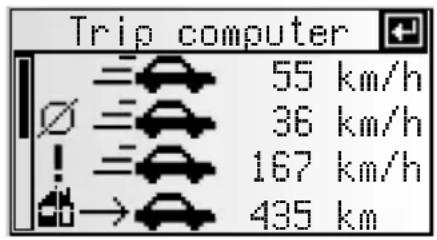

Informatie tijdens de begeleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

VERKEERSINFO 183

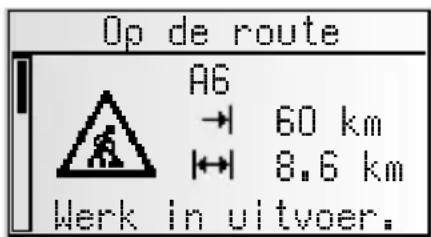

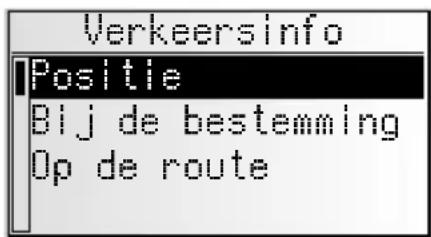

Verkeersinfo 183

DYNAMISCHE BEGELEIDING MET TMC....185

Aankondigen van TMC-verkeersinformatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

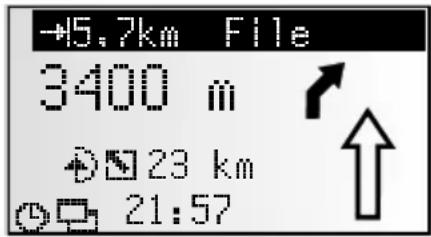

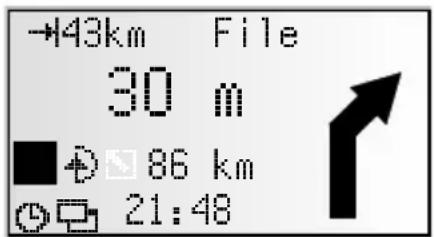

TMC-verkeersinformatie op het begeleidingsscherm . . . . . . . . . . . . . . . . . . . 185

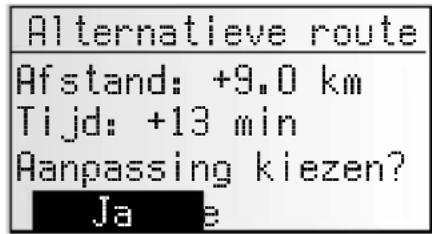

Een verkeersopstopping lokaal omzeilen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

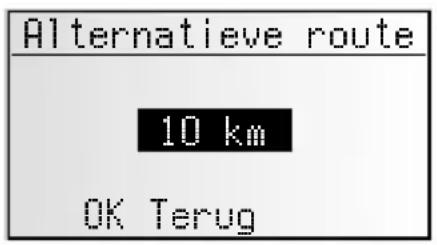

Dynamische routeplanning ..... 186

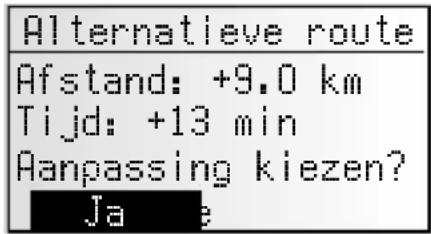

ALTERNATIEVE ROUTE. 187

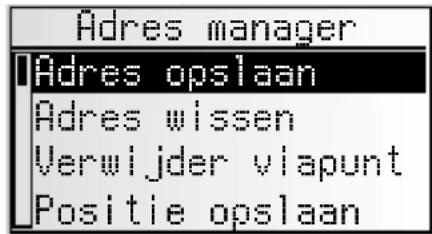

ADRES MANAGER 188

NOODGEVAL 190

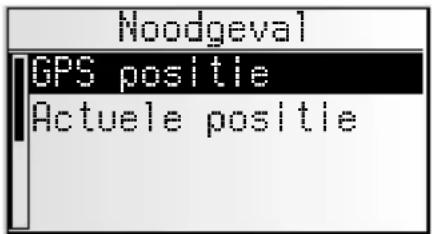

Het menu Noodgeval 190

▶

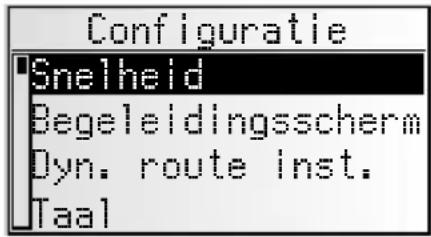

CONFIGURATIE....191

Snelheid 191

Begeleidingsscherm 192

Dynam. route inst.... 192

Taal....193

Volume....193

Datum/Klok 193

Beeldscherm 194

Afstandsbediening 194

Maateenheden 194

Voorkeurs instel.... 194

Opstellingshoek 194

Service 194

Systeeminformatie 194

WEGENKAARTEN-CD's. 195

Wegenkaarten-CD's 195

Wisselen van de wegenkaarten-CD. 195

ONDERHOUD EN VERZORGING....196

Batterijen vervangen 196

Afstandsbediening en monitor reinigen 196

Software-updates laden. 196

FOUTEN OPSPOREN 197

INBOUWAANWIJZING 199

Kort overzicht

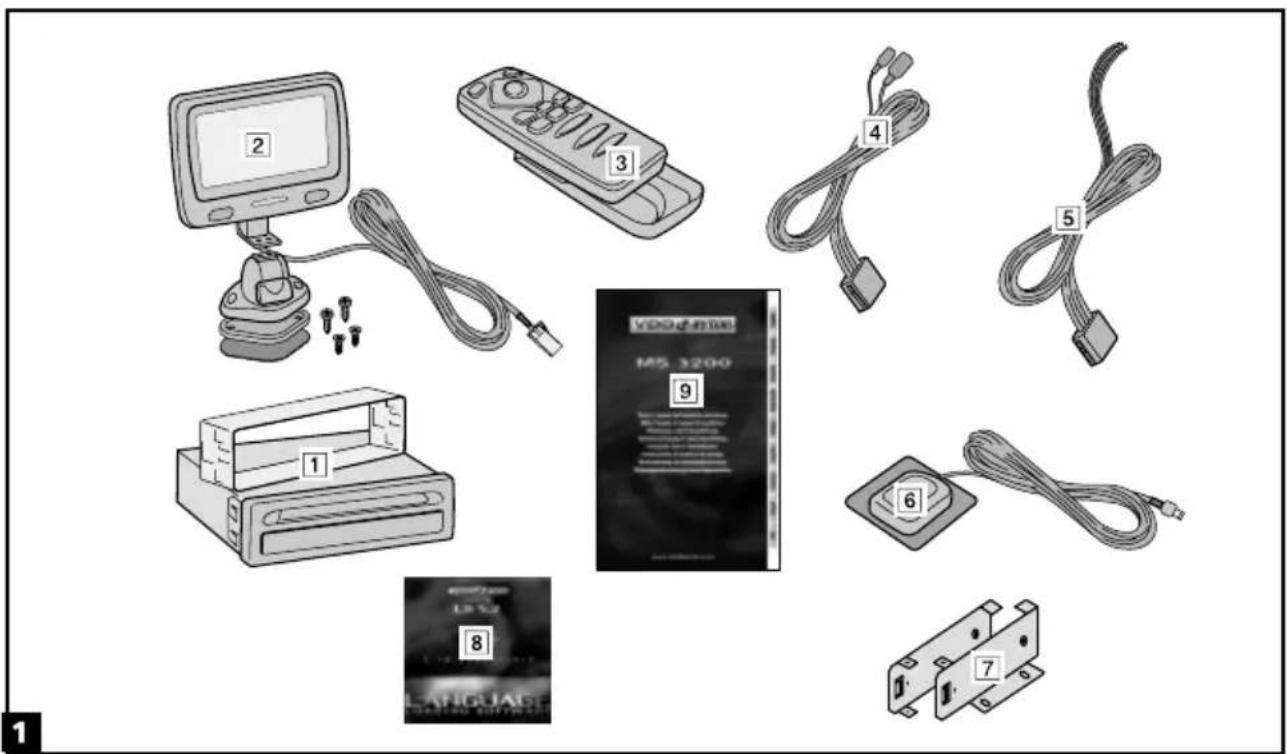

Op pagina 3 (uitvouwbaar blad) vindt u een overzicht van de systeemcomponenten.

① Afneembare LCD-monitor.

! Voor het verwijderen van de monitor moet altijd de ontgrendelingsknop ② aan de achterkant van de monitorstekker worden ingedrukt!

② Ontgrendelingsknop voor monitor (aan de achterkant van de stekker van de monitor).

Druk voor het verwijderen van de monitor op de knop en trek de monitor er voorzichtig naar boven toe af.

③ Monitorsteun, draai- en zwenkbaar.

Zwenken: toets op steun indrukken.

④ Infraroodafstandsbediening.

⑤ Houder voor afstandsbediening.

⑥ CD uitwerpen. Bij uitgeschakeld contact toets twee keer indrukken.

Aanwijzingen bij de gebruiksaanwijzing

Om u het lezen van deze gebruiksaanwijzing te vergemakkelijken, worden de volgende leessymbolen gebruikt:

geeft aan dat u iets moet doen.

staat voor de reactie van het apparaat.

- geeft een opsomming aan.

geeft u extra informatie.

▶ geeft aan dat het desbetreffende onderwerp op de volgende bladzijde wordt vervolgd.

Een veiligheidsaanwijzing of waarschuwing bevat belangrijke informatie over het veilige gebruik van het apparaat. Indien deze aanwijzing niet wordt opgevolgd, bestaat er kans op materiële schade of verwondingen. Neem deze aanwijzing daarom bijzonder zorgvuldig in acht.

BELANGRIJK!

Belangrijke aanwijzingen voor een veilig gebruik

Het gebruik van het navigatiesysteem ontbindt u in geen geval van uw verantwoordelijkheid als bestuurder. De geldende verkeersregels moeten altijd worden opgevolgd. Houd altijd rekening met de huidige verkeerssituatie.
De verkeersregels en de huidige verkeerssituatie hebben altijd voorrang op de door het navigatiesysteem gegeven aanwijzingen wanneer de momentele verkeerssituatie en de aanwijzingen van het navigatiesysteem elkaar tegenspreken.
Met het oog op de verkeersveiligheid mogen gegevens alleen aan het begin van de rit of bij stilstaand voertuig in het navigatiesysteem worden ingevoerd.
Van bepaalde gebieden zijn de eenrichtingswegen, verplichte rijrichtingen en inrijverboden (bijv. van voetgangersgebieden) niet vastgelegd. In deze gebieden geeft het navigatiesysteem een waarschuwing. Neem altijd de verkeersborden en verkeersregels in acht.

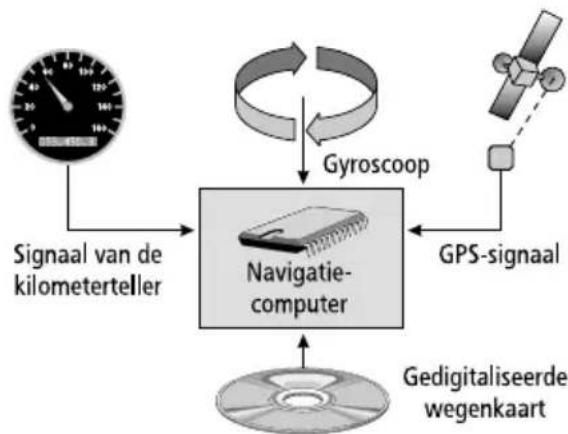

Hoe functioneert navigatie?

De positie en de verplaatsing van het voertuig worden door in de navigatie-computer geïntegreerde sensoren geregistreerd.

De afgelegde weg wordt geregistreerd door het signaal van de kilometerteller van de auto en de draaibewegingen in bochten door een gyrosensor (traagheidskompas).

De positie wordt bepaald via de satellieten van het GPS (Global Positioning System).

Door de sensorsignalen te vergelijken met de digitale kaart op de navigatie-CD is het mogelijk de positie met een precisie van ca. 10 m te berekenen.

Belangrijke opmerkingen m.b.t. de werking van uw navigatiesysteem

Het systeem blijft in principe ook bij slechte GPS-ontvangst goed werken, hoewel dan de nauwkeurigheid van de plaatsbepaling kan verminderen of hierbij zelfs storingen kunnen optreden, waardoor foute posities worden aangegeven.

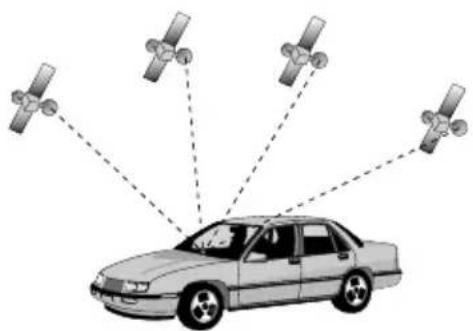

Opstartprocedure

Als het voertuig langere tijd wordt geparkeerd, bewegen de satellieten voor de nauwkeurige positiebepaling van uw voertuig zich intussen in hun baan om de aarde voort. Na het inschakelen van het contact kan het daardoor enkele minuten duren voordat het navigatiesysteem weer voldoende satellieten kan ontvangen en de signalen kan analyseren.

Bij het opstarten kan het navigatiesysteem u vertellen: "U verlaat het gedigitaliseerde gebied". Het navigatiesysteem gaat ervan uit, dat het voertuig zich buiten een gedigitaliseerde straat bevindt. Als zich in dit gebied andere straten bevinden, kan het navigatiesysteem met meldingen komen die niet kloppen. Het navigatiesysteem gaat ervan uit, dat het voertuig zich op één van deze andere straten bevindt.

Opmerkingen

Na het transport van het voertuig met een autotrein of veer kan het enkele minuten duren voordat het navigatiesysteem de exacte positie heeft bepaald.

Na het loskoppelen van de accu van het voertuig kan het 15 minuten duren om de exacte positie te bepalen. Daartoe moet het voertuig zich in de open lucht bevinden en moet het systeem ingeschakeld zijn om de gegevens van de GPS-satellieten te ontvangen.

De digitale wegenkaart

Om een route naar een bestemmingsadres te kunnen plannen, heeft het navigatiesysteem niet alleen de actuele positie van de auto nodig, maar ook een digitale wegenkaart waarop het bestemmingsadres zelf en de naar het adres leidende straten zijn opgeslagen. Deze digitale kaart staat op de CD-ROM die u in de navigatiecomputer plaatst.

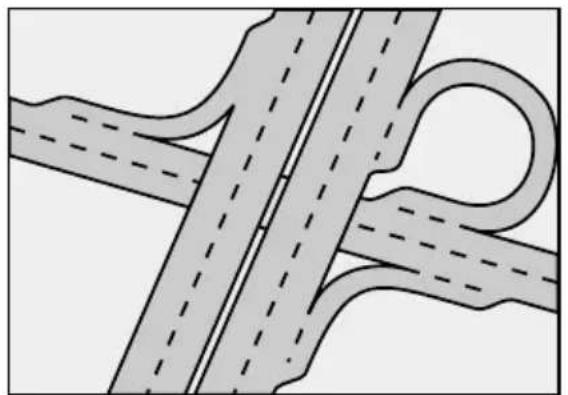

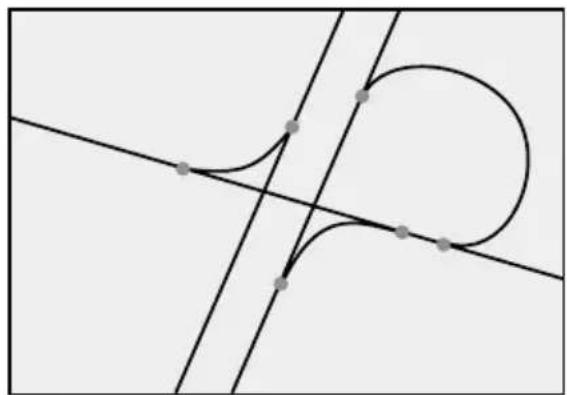

Reëel wegennet Digitaal lijndiagram

Op de wegenkaarten-CD is het wegennet opgeslagen als een lijndiagram, d.w.z. dat ook grote kruisingen slechts één middelpunt hebben, waarop alle wegen als een lijn uitkomen. Hierdoor geeft het navigatiesysteem de afstand tot het afslagpunt aan als de afstand tot het middelpunt van de kruising. Bij afritten van snelwegen komen daarom de afstanden van het navigatiesysteem niet overeen met de afstanden op de aanwijzingsborden. De aanwijzingsborden geven de afstand naar het begin van de afrit aan.

Gebieden met beperkte wegeninformatie

In een aantal gebieden staat niet alle informatie over een weg op de wegenkaarten-CD. Zo kunnen bijvoorbeeld afslagverboden, aanwijzingen over de rijrichting van een weg met eenrichtingverkeer of het inritverbod in een voetgangersgebied ontbreken. Wanneer u een dergelijk gebied inrijdt, toont het navigatiesysteem een waar-schuwing. De plaatselijke verkeersregels hebben altijd voorrang op de aanwijzingen van het navigatiesysteem. Neem te allen tijde de verkeerstekens en het verkeersreglement in acht.

Actualiteit van de wegenkaarten-CD

Per jaar verandert naar schatting 10–15 % van de wegen in het wegennet. Op grond van deze voortdurend veranderende verkeerssituaties (nieuwe wegen, wegen die van doorgaand en plaatselijk verkeer zijn ontlast, enz.) kan met de digitale wegenkaart geen volledige overeenstemming met de bestaande verkeerssituatie worden bereikt. Wij raden u daarom aan altijd de laatste uitgave van de wegenkaarten-CD te gebruiken.

C-IQ – uw toegang tot kaart-, verkeers- en reisinformatie

Bij uw navigatiesysteem hebt u een CD met actuele kaartensoftware en reis- en verkeersinformatie (voor de dynamische navigatie) ontvangen.

De informatie op de CD is gecodeerd en kan naar behoefte met behulp van een toegangscode gedeeltelijk of geheel voor een gedefinieerde periode worden vrijgegeven. Uw voordelen:

• U betaalt alleen voor informatie die u ook werkelijk gebruikt.
• U betaalt alleen voor de gewenste gebruiksperiode.
• Na de eerste keer vrijgeven ontvangt u automatisch de volgende CD-updates.
• U beschikt altijd over de meest actuele informatie.
• De vrijgave ontvangt u comfortabel via Internet, via onze gratis hotline of bij uw dealer.

Vrijgaveopties

Op de CD staat de actuele wegenkaartensoftware. Bovendien biedt deze extra reisgidsinformatie over afzonderlijke landen en verkeersinformatie voor de dynamische routeplanning via TMC (in landen waarin deze service wordt aangeboden).

U kunt

• de weggegevens
  – specifieke reisgidsen en evt.
• verkeersinformatie

van verschillende landen voor een bepaalde periode laten vrijgeven (zie ook "Preview" in dit hoofdstuk). Uw C-IQ Service informeert u graag over de mogelijke toegangsopties. Lees hiervoor ook de C-IQ-brochure die bij uw wegenkaarten-CD is meegeleverd.

Navigatiesysteem registreren

Om C-IQ inhoud te kunnen vrijgeven, moet u uw navigatiesysteem eerst bij C-IQ Service registreren. Door het registreren van het systeem is het extra tegen diefstal beveiligd. Als er een toestel bij de C-IQ Service als gestolen wordt gemeld, kent de C-IQ Service voor C-IQ-inhoud geen nieuwe vrijgavecodes meer toe.

Voor het registreren van uw navigatiesysteem hebt u de Navi ID nodig. In zelden voorkomende gevallen hebt u ook de Initiële ID of het versienummer van uw kaartensoftware nodig.

U kunt deze gegevens als volgt opvragen:

Kies "C-IQ" in het hoofdmenu.
Kies "Navi ID".
De Navi ID met 8 cijfers, de op dat moment geplaatste wegenkaarten-CD en het versienummer van de navigatiesoftware verschijnen op het scherm.
Voor het opvragen van de Initial ID plaatst u de cursor op "Initial ID" en bevestigt u uw keuze met de OK-toets.

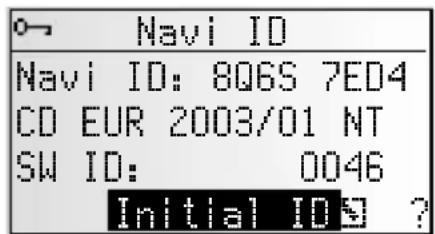

Navi ID Navi ID: 806S 7ED4 CD EUR 2003/01 NT SW ID: 0046 Initial ID ?

Via het "☐"-symbool gaat u terug naar het vorige menu, via "?" krijgt u hulp bij het actuele thema.

Noteer de Navi ID. Nu kunt u contact met C-IQ Service opnemen en uw systeem registreren.

Inhoud vrijgeven

Als u uw vrijgavecode hebt ontvangen, voert u deze in uw systeem in.

Voor vrijgeven en retourneren van C-IQ-inhoud moet het navigatiesysteem bij het in-voeren van codes voldoende GPS-ontvangst hebben, omdat de datum- en tijdgegevens voor het vrijgeven van de C-IQ-codes nodig zijn. Controleer eventueel de GPS-ontvangst in het in-formatiemenu "GPS / Kompas". Het aantal ontvangen GPS-satellieten moet ten minste 3 zijn. Zie pagina 182.

Kies in het hoofdmenu "C-IQ", vervolgens "Code invoer".
De cursor staat automatisch op de eerste positie van de code.
Druk op de OK-toets om de desbetreffende positie van de code te activeren.
Kies nu met de cursortoetsen het juiste teken voor deze positie van de code en bevestig het teken met de OK-toets.
U kunt te allen tijde een willekeurige positie van de code wijzigen door de cursor op de gewenste positie van de code te plaatsen en deze met de OK-toets te activeren.
Als de code volledig is, springt de cursor automatisch op "OK". Bevestig dit met de OK-toets.
Na het invoeren van een correcte code ontvangt u informatie bij de zojuist vrijgegeven C-IQ-inhoud.
Het systeem informeert u indien er een onjuiste code is ingevoerd en/of uw systeemsoftware niet in staat is de gecodeerde informatie te verwerken.
Kies in deze gevallen "OK" of "C-IQ Service", als u contact wilt opnemen en druk op de OK -toets.

Het systeem kan ook zonder vrijgave worden bediend. Bestemmingen kunnen worden ingevoerd. Navigatieaanwijzingen worden echter alleen in vrijgegeven gebieden en/of voor vrijgegeven diensten verstrekt.

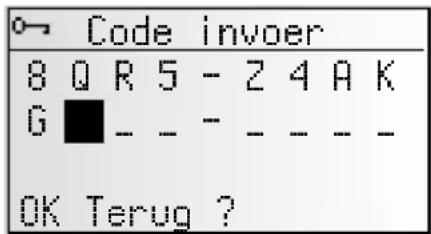

Code invoer 8 Q R 5 - 2 4 A K G ■ _ _ _ _ _ OK Terug ?

Mijn C-IQ

U kunt u altijd over de status van uw vrijgaven laten informeren.

Kies "My C-IQ" in het menu "C-IQ".
Kies "Actieve producten", als u bijzonderheden over uw vrijgegeven inhoud wilt hebben.
Kies "Beginnt binnenkort", als u details wilt zien over reeds ontvangen inhoud die binnenkort actief wordt.
Kies "Loopt binnenkort af", als u wilt weten welke serviceaanbiedingen u op dit moment gebruikt en hoe lang deze nog ter beschikking zijn.
Kies "Teruggegeven", als u een overzicht over geretourneerde producten wilt hebben.

Preview

Met uw wegenkaarten- en reisinformatiesoftware krijgt u de mogelijkheid verschillende producten gedurende een beperkte periode gratis te testen voordat u tot de aanschaf ervan overgaat. U kunt de status van deze preview laten weergeven:

Kies "Preview" in het menu "C-IQ".
U ziet nu de status van uw previewopties. Deze toont het aantal kaart- en reisinformatieproducten dat u nog gratis kunt testen.
Via het lijstsymbool ■ krijgt u een lijst met mogelijke previewproducten.
Kies het gewenste product uit de lijst om dit gedurende de aangegeven periode te testen.

C-IQ instellingen

Stel uw systeem zo in dat u automatisch en vroegtijdig over de status van uw vrijgegeven C-IQ-inhoud wordt geïnformeerd.

Kies "C-IQ Settings" in het menu "C-IQ".
Stel het aantal dagen (tussen 1 en 10) tot welke u van tevoren over het aflopen of ingaan van uw vrijgegeven inhoud wilt worden geïnformeerd in.
Via "Loopt binnenkort af" en "Beginb binnenkort" kunt u kiezen of en waarover u van tevoren wilt worden geïnformeerd.
Kies "Terug", om terug naar het vorige menu te gaan.
Als u bij het opstarten van het systeem over het aflopen of ingaan van C-IQ-inhoud wordt geïnformeerd. Kunt u via het -symbool een lijst met de desbetreffende inhoud laten weergeven.

C-IQ info

Hier vindt u algemene informatie over de C-IQ-inhoud van uw geplaatste wegenkaarten-CD.

Kies "C-IQ info" in het menu "C-IQ".
Deze optie wordt slechts door bepaalde wegenkaarten-CD's ondersteund.

C-IQ Service

Hier vindt u de contactgegevens voor uw C-IQ-service:

Kies "C-IQ Service" in het menu "C-IQ".
Kies "", om terug naar het vorige menu te gaan.
Kies "C-IQ" om telefonisch contact met het C-IQ Service Center op te nemen.
De optie "C-IQ" is alleen actief als er een telefoonmodule op het navigatie-systeem is aangesloten (deze functie is in ontwikkeling).

LCD-monitor

Als de monitor met de meegeleverde steun werd bevestigd, kan de monitor tegen diefstal worden verwijderd.

Monitor verwijderen

Druk op de ontgrendelingstoets aan de achterzijde van de monitorvoet en trek de monitor er voorzichtig naar boven toe af.

Druk niet op het monitorscherm om beschadiging van de LCD te vermijden.

Monitor monteren

Schuif de monitor voorzichtig op de voet, tot deze goed vastklikt.

Monitor instellen

Als de monitor met de meegeleverde steun is bevestigd, kan de monitor optimaal op de gezichtshoek worden ingesteld.

Draai de monitor, tot de beste invalshoek is bereikt.

Druk op de ontgrendelingsknop op de voet van de monitor, om de monitor in de optimale hoek te draaien.

Afstandsbediening

Het VDO Dayton navigatiesysteem wordt met een infrarood-afstandsbediening bediend.

Trek de afstandbediening iets naar voren om deze uit de houder los te klikken.

Bewaar de afstandsbediening in de houder. Plaats de afstandsbediening vóór het rijden in de houder.

De toetsen op de afstandsbediening hebben de volgende functies:

^2 ). Hiermee geeft u de actuele begeleidingsaanwijzing en (indien aanwezig) de actuele TMC-melding weer.

HOME ..... Adres "Thuis" laden en navigatie activeren.

▲. . . . . . . . . Cursortoets boven; opties selecteren.

◀. . . . . . . . Cursortoets links; opties selecteren.

▶.....Cursortoets rechts; opties selecteren.

▼......Cursortoets onder; opties selecteren.

OK....OK-toets; selectie bevestigen.

—.....Volume voor gesproken informatie verlagen.

+.....Volume voor gesproken informatie verhogen.

CLR. . . . . . . Laatste invoer wissen / terug naar vorige menu.

ALT-R ..... Alternatieve route plannen.

T....Navigatie activeren / overschakelen op navigatiescherm.

INFO ..... Hiermee opent u het menu "Bijzondere bestemming -> Info in de buurt".

MENU ..... Hoofdmenu oproepen.

FAVOURITE . Programmeerbare functietoets. Zie pagina 194.

PHONE ..... Hiermee opent u het telefoonmenu (alleen bij aangesloten telefoonmodule).

■ Actieve afstandbedieningshouder RCD 3200 (optionele accessoire)

Als u de afstandsbediening gebruikt terwijl deze in de actieve afstandsbedieninghouder RCD 3200 steekt, worden de interne batterijen niet gebruikt.

Als de batterijen van de afstandsbediening leeg zijn, reageert het navigatiesysteem niet meer op het indrukken van de toetsen:

Schuif de afstandsbediening in de houder om de bediening te kunnen voortzetten.

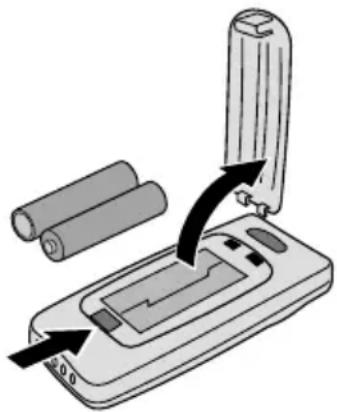

Vervang de batterijen. Batterijen vervangen zie pagina 196.

In-/uitschakelen

De navigatiecomputer wordt samen met het contact in- en uitgeschakeld.

Zet het contact aan.

Zodra het navigatiesysteem gereed is voor gebruik, verschijnt op het beeldscherm een aanwijzing voor het gebruik van het systeem.

Lees deze aanwijzing en druk ter bevestiging op de OK-toets van de afstandsbedie- ning.

Het hoofdmenu verschijnt.

Na enkele seconden is het systeem geïntitialiseerd en kunnen de navigatiefuncties worden gekozen (opties met geaccentueerd schrift).

Stand-by-modus

Zo zet u het systeem in de stand-by-modus.

Kies "Stop begeleiding" in het hoofdmenu.

Het beeldscherm en de gesproken begeleidingsaanwijzingen worden uitgeschakeld.

Druk op één van de cursortoetsen ◀, ▶, ▲, ▼ of op de OK-toets op de afstandsbediening, om de stand-by-modus weer te verlaten.

Als het navigatiesysteem in de stand-by-modus wordt uitgeschakeld, blijft het ook na het inschakelen van het contact in de stand-by-modus.

Volume instellen

U kunt het volume van de gesproken informatie instellen:

Druk één of meerdere keren op de +-toets, om het volume van de gesproken informatie te verhogen.

Druk één of meerdere keren op de —-toets, om het volume van de gesproken informatie te verlagen.

Het huidige volumeniveau wordt genoemd.

Het volume kan zo worden ingesteld dat het volume harder wordt gezet naarmate de snelheid hoger wordt. Zie "Configuratie", pagina 193.

Cursor

Als cursor wordt de gekozen regel resp. het gekozen veld van het scherm aangeduid. De cursor wordt door een invers gemarkeerd veld (witte letters op zwarte achtergrond) afgebeeld.

Configuratie Begeleidingsscherm Dyn., routeinst. Taal Volume

Verplaats de cursor met de cursortoetsen ▲, ▼, ◀ of ▶.
Bevestig uw keuze door op de OK-toets te drukken.
Ter bevestiging wordt de cursor even als kader om het geselecteerde veld weergegeven.

Opties die op dit moment niet kunnen worden gekozen, verschijnen in een raster.

Rolbalk

Aan de linkerrand van het beeldscherm verschijnt in alle menu's een rolbalk die aangeeft, in welk ge-deelte van het menu de cursor zich op dit moment bevindt.

Terug Begeleidingsscherm Dyn., routeInst. Taal Volume

Plaats de cursor met de cursortoets ▲ of ▼ op een menu-optie aan de bovenste of onderste rand van het beeldscherm.
Druk opnieuw op dezelfde toets.
Op het scherm verschijnen automatisch de volgende menu-opties.

Behalve in het hoofdmenu verandert de titel van het menu in de optie "Terug", als u de cursor naar de bovenste rand van het beeldscherm verplaatst.

Bevestig "Terug" met behulp van de OK-toets, om het menu te verlaten, of
druk opnieuw op de cursortoets ▲, om in het menu verder naar boven te gaan.

Letters invoeren

Tekens worden ingevoerd door letters uit een alfabetische lijst te kiezen. In het vervolg zullen wij deze invoermethode eenvoudig "schrijfmachine" noemen.

Plaatsnaam: W_ A...E...I...O... ...U...Y...ëóÀ ①HL

Plaats de cursor met de cursortoetsen ◀, ▶, ▲ en ▼op de gewenste letter.
Bevestig uw keuze met de OK-toets.

Letters die niet kunnen worden gekozen, worden als punten weergegeven en automatisch door de cursor overgeslagen.
Onjuist ingevoerde letters kunnen met de CLR-knop worden gewist.

Opties bij het invoeren van letters

In de onderste regel van het display worden symbolen weergegeven, waarmee de volgende functies kunnen worden uitgevoerd:

① : Doelland weergeven en selecteren (hier "D" voor Duitsland).
: ingevoerd adres opslaan in het persoonlijke adresboek.
i : sprong naar het menu "Bijzondere bestem.". Zie pagina 172.
: het laatst ingevoerde teken wissen.
A: straatnaam direct invoeren zonder dat de naam van de plaats eerst moet worden ingevoerd (afhankelijk van wegenkaarten-CD).
: de invoer afbreken en terugkeren naar begin van bestemmingsinvoer.
: een lijst met database-ingangen oproepen.
: bestemmingsinvoer beëindigen en begeleiding automatisch starten.
» : ingevoerde gegevens accepteren en verder naar de volgende stap van de invoer.
ok : ingevoerde gegevens accepteren (bijv. bij de invoer van adresnamen).

Afhankelijk van reeds ingevoerde informatie kunnen één of meer opties niet worden gekozen (in raster).

Intelligente "schrijfmachine"

Bij de invoer van plaats- en straatnamen en van bijzondere bestemmingen vergelijkt het systeem de reeds ingevoerde letters met alle database-ingangen op de wegenkaarten-CD.

Als u reeds een letter hebt gekozen, zal het u opvallen dat er nu nog slechts bepaalde letters worden weergegeven. Het navigatiesysteem vult automatisch de ingevoerde gegevens aan wanneer er nog slechts één mogelijkheid voor de verdere invoer is overgebleven.

Speciale tekens invoeren

Op de "schrijfmachine" zijn de spatie en de punt en, afhankelijk van de ingestelde taal, de landspecifieke speciale tekens beschikbaar. Als u een systeemtaal hebt ingesteld waarbij bepaalde speciale tekens voor de plaats- en straatnamen ontbreken, kunt u de namen ook zonder speciale tekens invoeren (voorbeeld: "MUNCHEN" in plaats van "MÜNCHEN").
Voor de "β" voert u een dubbele s in.

Hoofdmenu

In het hoofdmenu staan de volgende menu-opties ter beschikking:

Bestemmingsinvoer

Hiermee roept u het menu "Bestemmingsinvoer" op. Hier kunt op verschillende manieren een bestemmings-adres voor de begeleiding invoeren. Zie pagina 169.

Hoofdmenu Bestemmingsinvoer Viapunt invoer Begeleiding Verkeersinfo

Viapunt invoer

Hiermee roept u het menu "Viapunt invoer" op. Hier kunt u de viapunten (tussen-stops) op uw route naar het bestemmingsadres invoeren. Zie pagina 174.

Begeleiding

Met deze optie roept u het begeleidingsscherm op waarin de begeleidingsfunctie kan worden geactiveerd. Bovendien hebt u toegang tot verschillende informatieschermen met bijv. actuele positie, boordcomputer of verkeersinformatie ^1 . Zie pagina 176.

Verkeersinfo ^1)

Via deze optie ontvangt u informatie over de actuele verkeerssituatie die via RDS-TMC wordt geëvalueerd. Zie pagina 183.

Hiervoor moet u over vrijgegeven C-IQ inhoud met Traffic Info beschikken.

Adres manager

Hiermee opent u het menu "Adres manager". In de adresmanager kunt u bijv. vaak gebruikte adressen voor bestemmingen en viapunten beheren. Zie pagina 185.

C-IQ

Via deze optie beheert u uw C-IQ-inhoud. Zie pagina 162.

Noodgeval

Hiermee opent u het menu "Noodgeval". Hier krijgt u informatie over uw actuele positie en uw geografische positie (GPS-positie). Zie pagina 187.

Telefoon ^2)

Hiermee opent u het menu Telefoon. De beschrijving van de functies in het menu Telefoon vindt u in de gebruiksaanwijzing van de handsfree-module (accessoire).

Stop begeleiding

Met deze optie schakelt u het beeldscherm en de gesproken informatie uit. De navigatiefuncties van het systeem blijven op de achtergrond actief.

Druk op één van de toetsen op de afstandsbediening om de stand-by-modus te ver- laten.

Configuratie

Hiermee opent u het menu "Configuratie". In dit menu kunt u het systeem aan uw persoonlijke wensen aanpassen. Zie pagina 188.

Games

Verdrijf uw tijd met één van de ter beschikking staande games. (Om veiligheidsredenen uiteraard alleen bij stilstaand voertuig.)

1) Met VDO Dayton TMC-uitbreiding
2) Met VDO Dayton handsfree-module

Bestemmingen invoeren

U kunt het bestemmingsadres op verschillende manieren vastleggen:

• door plaats, straat en huisnummer of kruising met behulp van de "schrijfmachine" in te voeren. Zie volgende pagina.
• door een reeds in het persoonlijke adresboek opgeslagen adres te lezen. Zie pagina 185.
• door één van de 20 laatst gebruikte adressen voor de begeleiding in te voeren.
• door een bijzondere bestemming (bijv. hotel, benzinestation, station) te kiezen uit de database van de wegenkaarten-CD. Zie pagina 172.
• door de geografische coördinaten (GPS-positie) rechtstreeks in te voeren, bijv. als de bestemming niet aan een gedigitaliseerde straat ligt. Zie pagina 173.
• bestemming uit de reisgidsinformatie overnemen (als u de inhoud van C-IQ-reisinformatie hebt vrijgegeven).

Bestemmingsinvoermenu

Kies de optie "Bestemmingsinvoer" in het hoofdmenu.

Het menu "Bestemmingsinvoer" verschijnt op het beeldscherm.

In het bestemmingsinvoermenu kunt u kiezen uit de volgende opties:

Nieuw adres

Hiermee voert u een land, plaats, straat, huisnummer resp. kruising of bijzondere inrichting in.

Bestemmingsinvoer Nieuw adres Adres invoeren Laatste bestemming Info in de buurt

Adres invoeren

Hiermee kunt u een reeds in het persoonlijke adresboek opgeslagen adres invoeren.

Via "Thuis" of "Werk" laadt u het desbetreffende op deze geheugenpositie opgeslagen adres en activeert u onmiddellijk de navigatie.

Laatste bestemming

Hiermee laadt u één van de 10 laatst gebruikte adressen voor de begeleiding.

Info in de buurt

Hiermee laadt u een bijzondere inrichting, die in de buurt van uw actuele positie ligt (afhankelijk van de geplaatste wegenkaarten-CD staan hier hotels, restaurants, benzinestations, wegrestaurants, garages, enz. ter beschikking).

Lengte Breedte gr.

Hiermee voert u een bestemming met behulp van de GPS-coördinaten (geografische lengte en breedte) in.

Reisinformatie

Als u de inhoud van C-IQ-reisinformatie (bijv. Varta, Michelin, enz.) hebt vrijgegeven, kunt u gericht naar bepaalde inrichtingen zoeken en van daaruit direct als bestemming overnemen. Gedetailleerde informatie over de uitgebreide zoekmogelijkheden vindt u in de reisinformatiebrochure van de wegenkaarten-CD.

Nieuw adres invoeren

Bij het invoeren van een nieuw bestemmingsadres krijgt u hulp van een wizard. Deze leidt u stap voor stap door alle in te voeren gegevens zoals land, plaats, straat, huisnummer of kruising en het gewenste routecriterium.

1^e stap: plaats of postcode

Kies "Nieuw adres" in het bestemmingsinvoermenu.

Op het display verschijnen automatisch "Plaatsnaam:" en het schrijfmachinevenster. De plaatsnaam van het laatst gebruikte bestemmingsadres is reeds ingevuld.

Kies "»" als u een bestemmingsadres in de opge- geven plaats wilt invoeren,

Plaatsnaam: W_ A...E...I...O... ...U...Y...ËÓÀ ①NL x ② ▼ ■ × × ≈

of:

toets een nieuwe plaatsnaam of de postcode via de "schrijfmachine" in,

of:

kies het lijstsymbool en kies een ingang uit de database.

Als de database verscheidene ingangen met dezelfde naam bevat, wordt de cursor automatisch op het □-symbool gezet. Kies vervolgens de gewenste ingang uit de lijst.

Mocht het aantal mogelijke ingangen zeer groot zijn, kan het genereren van de lijst enkele seconden duren.

Bevestig uw invoer met " >>".

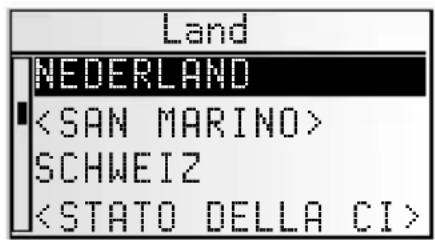

Land wijzigen

De op dat moment gekozen land verschijnt bij het invoeren van de plaats als landcode linksonder in het schrijfmachinevenster.

Als u het land van bestemming wilt wijzigen, plaats u de cursor op de landcode en bevestigt u dit.

Er verschijnt een lijst met alle op de geplaatste wegenkaarten-CD opgeslagen landen.

Op dat moment niet vrijgegeven landen verschijnen tussen “<>”.

Kies het gewenste land uit de lijst.

U kunt ook bestemmingen in niet-vrijgegeven landen invoeren. U krijgt dan slechts navigatieaanwijzingen tot aan de landsgrens.

■ Quick Access (snel invoeren van bestemmingsadres via de straatnaam)

Deze functie is met name nuttig bij weinig voorkomende straatnamen, om de invoertijd te verkorten.

Als de geplaatste wegenkaarten-CD deze functie ondersteunt, verschijnt in het invoervenster voor de plaatsnaam het Quick Access-symbol.

Kies in het schrijfmachinevenster het /-symbool.

Na het invoeren van de volledige straatnaam worden in het schrijfmachinevenster alleen nog de beginletters weergegeven van plaatsen waarin een straat met de ingevoerde naam voorkomt.

Voer vervolgens indien nog nodig de gewenste plaatsnaam in en bevestig uw invoer met " >>".

2 ^e stap: Straat

Na invoeren van de plaats gaat de wizard automatisch naar het invoermenu "Straat:".

Toets de straatnaam in met behulp van de "schrijfmachine" of kies er één uit de lijst met.

3^e stap: Huisnummer of kruising

Als voor een ingevoerde straat huisnummers beschikbaar zijn, kunt u deze via een apart menu invoeren. Als er geen huisnummers beschikbaar zijn, gaat het systeem automatisch naar het invoermenu "Kruising".

Is ook geen kruising aanwezig, dan wordt deze stap overgeslagen.

Na het bevestigen van de straatnaam met "»" verschijnt het invoermenu voor het huisnummer of voor de kruising.

Voer het gewenste huisnummer of de gewenste kruising in.

In de database bevinden zich bepaalde gebieden van huisnummers, waarin het ingevoerde huisnummer ligt. Het navigatiesysteem leidt u in dit geval naar het gebied van het ingevoerde huisnummer.

In sommige gevallen corrigeert het navigatiesysteem ook uw invoer. Als u bijv. huisnummer 83 hebt ingevoerd, maar er geen hoger huisnummer dan 51 op de wegenkaarten-CD is opgeslagen, wijzigt het systeem het automatisch in nummer 51.

4^e stap: Routekeuze

Na het invoeren van alle gegevens voor het bestemmingsadres kunt u nog het gewenste criterium voor de routeplanning wijzigen.

Een gedetailleerde beschrijving van de routecriteria vindt u onder "Routekeuze" op pagina 180.

Na het kiezen van het routecriterium gaat het systeem naar het begeleidingsscherm en begint met de routeplanning. Binnen enkele seconden krijgt u dan de begeleidingsaanwijzingen.

Direct naar begeleiding

U kunt tijdens de invoer met de wizard te allen tijde direct naar de begeleiding gaan, bijv. als u bepaalde gegevens van het bestemmingsadres niet weet (huisnummer, kruising) of als u alleen maar begeleiding wenst tot aan de rand van de stad of het dorp. Ga in dit geval als volgt te werk:

Voer in elk geval de plaatsnaam in, zoals hierboven beschreven.

Druk op de T-toets op de afstandsbediening,

of:

kies vervolgens het ➡-symbool in de onderste regel van het invoermenu.

Het begeleidingsscherm verschijnt.

De route wordt gepland.

Nadere informatie over de begeleiding vindt u in de paragraaf "Begeleiding" op pagina 176.

Bijzondere bestemmingen (POIs)

U kunt het bestemmingsadres ook opgeven door bijzondere inrichtingen te kiezen, die in de database zijn opgeslagen. Dat kunnen bijv. zijn:

• vliegvelden,
• hotels,
• benzinestations,
• garages,
• parkeerplaatsen, enz.

Afhankelijk van de in het bestemmingsinvoermenu reeds ingevoerde informatie wordt een lijst met inrichtingen van algemeen belang gepresenteerd, die op de geplaatste wegenkaarten-CD staan.

Bijzondere inrichtingen van nationaal belang

Kies onder "Nieuw adres" met de wizard het gewenste land.
Kies vervolgens het i-symbol in de onderste regel van het invoermenu.

Een lijst met categorieën van inrichtingen van nationaal belang wordt weergegeven.

Kies de gewenste categorie (bijv. VLIEGVELD, VEER...).
Als er meer dan vijf inrichtingen van de gekozen categorie in de database zijn opgeslagen, verschijnt de "schrijfmachine".
Als er niet meer dan vijf inrichtingen in het geheugen zijn opgeslagen, wordt de lijst getoond.
Voer de naam van de gewenste inrichting in of kies het □-symbool om de lijst weer te geven.
Bevestig de invoer met "»" of kies een ingang uit de lijst.

Bijzondere inrichtingen, die met de plaats van bestemming in verbinding staan

Voer onder "Nieuw adres" met de wizard het gewenste land en de naam van de gewenste plaats van bestemming in.
Kies vervolgens het i-symbool in de onderste regel van het invoermenu.

Een lijst met categorieën van bijzondere inrichtingen wordt weergegeven.

Bij kleinere plaatsen staat vaak alleen de optie "STADSCENTRUM" ter beschikking. Als u deze optie kiest, brengt het navigatiesysteem u naar het stadscentrum.
Kies de gewenste categorie (bijv. HOTEL, BENZINESTATION...).

Als er meer dan vijf inrichtingen van de gekozen categorie in de database zijn opgeslagen, verschijnt de "schrijfmachine".

Als er niet meer dan vijf inrichtingen in het geheugen zijn opgeslagen, wordt de lijst getoond.
Voer de naam van de gewenste inrichting in of kies het □-symbool om de lijst weer te geven.
Bevestig de invoer met "»" of kies een ingang uit de lijst.

Bijzondere inrichtingen in de buurt van de actuele positie

U kunt ook een bestemmingsadres vastleggen door een bijzondere inrichting in de buurt van de actuele positie te kiezen.

Druk op de INFO-toets op de afstandsbediening,

of:

Kies "Info in de buurt" in het bestemmingsinvoermenu.

Een lijst met categorieën van bijzondere inrichtingen wordt weergegeven.

Kies de gewenste categorie.

Een lijst met inrichtingen van de gekozen categorie in de buurt van de actuele positie van het voertuig verschijnt. Bovendien worden de afstand tot en de richting naar de betreffende inrichting weergegeven.

Gaat verder zoals beschreven op de vorige pagina.

Een lijst met inrichtingen uit "Info in de buurt" wordt altijd aangegeven, ook als zich ter plaatse geen inrichting van de gekozen categorie bevindt.

De aangegeven inrichtingen zijn gesorteerd op afstand van de actuele positie; de dichtstbijzijnde inrichting staat aan het begin van de lijst.

Bestemmingsinvoer via GPS-coördinaten

Als u de GPS-coördinaten van een bestemming weet, kunt u deze rechtstreeks invoeren.

Kies "Bestemmingsinvoer" in het hoofdmenu.

Kies "Lengte Breedte gr." in het menu "Bestemmingsinvoer".

Het menu voor de invoer van de GPS-coördinaten wordt weergegeven.

Markeer de gewenste coördinaten met de cursortoetsen. Druk vervolgens op OK.

Stel nu met de cursortoetsen de gewenste waarde voor graden, minuten en seconden en noord/zuid of oost/west in. Bevestig de bestemmingsinvoer met de optie "OK".

Het navigatiesysteem vergelijkt nu de ingevoerde GPS-coördinaten met de gegevens van de geplaatste wegenkaarten-CD en plant een route.

Lengte Breedte gr. 0°30'18" Oost 50°34'06" Noord OK Terug

Aanwijzingen:

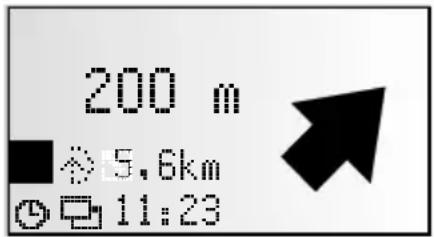

Ligt de bestemming buiten gedigitaliseerde straten, dan leidt het systeem u zover mogelijk via gedigitaliseerde straten. Vervolgens geeft het systeem de richting naar en de afstand tot de bestemming aan.

Als de ingevoerde GPS-coördinaten buiten de grenzen van de geplaatste wegenkaarten-CD liggen, verschijnt een foutmelding.

Viapunten invoeren

Wanneer u onderweg naar het ingevoerde bestemmingsadres nog meer plaatsen wilt bezoeken, kunt u deze als viapunten opslaan. Het navigatiesysteem plant een zodanige route dat de viapunten in de opgegeven volgorde worden bezocht voordat het bestimmingsadres wordt bereikt.

Viapunt invoeren Nieuw adres Adres invoeren Laatste bestemming Info in de buurt

Wanneer u een viapunt bereikt, hoort u "Bestemming bereikt". Daarna begint het navigatiesysteem direct met de routeplanning voor het volgende viapunt of voor de definitieve bestemming.

Viapunten die u niet hebt bereikt of niet meer wilt bezoeken, kun u in de adresmanager of in het informatiescherm i2 wissen. Zie pagina 179 of 185.

Kies de optie "Viapunt invoeren" in het hoofdmenu.

Het menu "Viapunt invoeren" verschijnt op het beeldscherm.

In het menu "Viapunt invoeren" kunt u kiezen uit de volgende opties:

Nieuw adres

Hiermee voert u een land, plaats, straat, huisnummer, kruising of bijzondere inrichting als viapunt in.

Adres invoeren

Hiermee kunt u een reeds in het persoonlijke adresboek opgeslagen adres als viapunt invoeren.

Laatste bestemming

Hiermee laadt u één van de 10 laatst gebruikte adressen voor de begeleiding als via-punt.

Info in de buurt

Hiermee laadt u een bijzondere inrichting die in de buurt van de actuele positie ligt.

Lengte Breedte gr.

Hiermee voert een viapunt met behulp van de GPS-coördinaten (geografische lengte en breedte) in.

Reisinformatie

Als u de inhoud van C-IQ-reisinformatie (bijv. Varta, Michelin, enz.) hebt vrijgegeven, kunt u gericht naar bepaalde inrichtingen zoeken en van daaruit direct als viapunt overnemen. Gedetailleerde informatie over de uitgebreide zoekmogelijkheden vindt u in de reisinformatiebrochure van de wegenkaarten-CD.

Een viapunt wordt op dezelfde manier ingevoerd als een bestemmingsadres.

Niet bereikte viapunten wissen

Viapunten die u niet hebt bereikt of niet meer wilt bereiken, moeten uit de lijst met viapunten worden gewist. Het navigatiesysteem plant dan een route naar het volgende viapunt of naar de definitieve bestemming. Als een niet bereikt viapunt niet wordt gewist, probeert het systeem u steeds weer opnieuw naar dit viapunt te leiden.

Viapunten kunt u in Adresbeheer of in het informatiescherm "Viapunten" wissen, zie pagina 179 en 185.

Aanwijzingen:

Er kunnen maximaal 25 viapunten worden opgeslagen.

De viapunten worden in de ingevoerde volgorde bezocht.

Bij de begeleiding naar de viapunten wordt automatisch het routeplanningscriterium voor het definitieve bestemmingsadres overgenomen.

Op weg naar het bestemmingsadres kunnen te allen tijde nieuwe viapunten worden ingevoerd.

Wanneer u een viapunt hebt bereikt (aanwijzing "Bestemming bereikt"), wordt dit uit de lijst met viapunten verwijderd.

Wanneer u een nieuw bestemmingsadres invoert, vraagt het systeem u of de lijst met viapunten eveneens moet worden verwijderd. Wanneer u antwoordt met "Nee", gelden de nog aanwezige viapunten ook voor het volgende bestemmingsadres.

Viapunten worden niet in de lijst met de laatste bestemmingen (Bestemmingsinvoer of Viapunt invoeren) opgeslagen.

Viapunten kunnen niet met "Adres opslaan" in de adresmanager worden opgeslagen.

Begeleidingsscherm

Het begeleidingsscherm verschijnt zodra u de begeleiding hebt geactiveerd.

Het begeleidingsscherm bevat de volgende informatie:

4 FRANKFURTER STR 250 m 6 7 5,6 km 14:45 3 8 9 16.6km Ongelukken 6600 m 2 57 km 14:45 1

1 Pijl voor straatrichting: De pijl toont het verloop van de straat.
②Vereenvoudigde weergave van de volgende afslagaanwijzing.
3 Afslagaanwijzing: grafische weergave van de volgende kruising of afslag. Verande -ringen van richting worden bovendien door gesproken meldingen aangekondigd.
4 Straat waar bij de volgende aanwijzing moet worden afgeslagen.
5 U bevindt zich in een gebied met onvolledige kaarteninformatie.
6 Afstand tot de volgende verandering van richting *.
7Opties. Plaats de cursor op het gewenste symbool en bevestig uw keuze:

: Terug naar het hoofdmenu
: naar het menu "Alternatieve route". Zie pagina 185.
: routecriterium weergeven en kiezen. Zie pagina 180.
: naar de informatieschermen. Zie pagina 179.

8 Status. De onderstaande informatie kan worden weergegeven:

– Resterende afstand
- Resterende reistijd
– Geschatte aankomsttijd
- Actuele tijd

Het statusveld kan in het menu "Configuratie" worden geconfigureerd.

zie pagina 190.

9Alleen bij aangesloten TMC-uitbreiding:

Zodra via TMC verkeersbelemmeringen worden gemeld die op de geplande route liggen, verschijnt hier beknopte informatie over de afstand tot de eerstvolgende belemmering en over de aard van de belemmering.

* De aangegeven eenheden zijn afhankelijk van de systeeminstellingen. Zie het hoofdstuk "Configuratie", pagina 188.

Gesproken meldingen

Zodra u de begeleiding hebt gekozen, zal het navigatiesysteem – als aanvulling op de symbolen van het begeleidingsscherm – gesproken aanwijzingen voor de reis geven. Een afslagaanwijzing bestaat in de regel uit twee gesproken meldingen:

een waarschuwing

bijv. "Verderop rechts afslaan"

en

ALSHAUSER STRASSE 2200 m 7,6 km 14:45

een afslagaanwijzing

bijv. "Over 200 meter rechts afslaan"

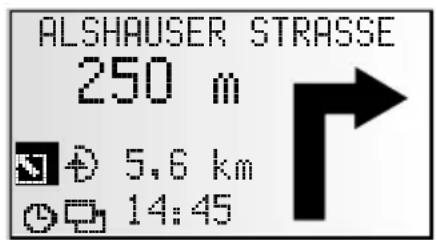

ALSHAUSER STRASSE 250 m 5,6 km 14:45

"Hier afslaan"-aanwijzing

Naast de waarschuwing en de afslagaanwijzing geeft het systeem een "Nu afslaan"-aanwijzing zodar u zich precies op het afslagpunt bevindt.

De "Hier afslaan"-aanwijzing kan in het menu "Configuratie-Taal" worden ge- deactiveerd.

Uitgebreide gesproken begeleidingsaanwijzingen

In talrijke landen staan nu voor de op- en afritten van snelwegen gesproken aanwijzingen ter beschikking (bijv.: "Afrit nummer 7 nemen om de B 429 te volgen.").

Gesproken aanwijzing herhalen

U hebt tijdens de begeleiding de laatste aanwijzing niet gehoord of niet goed begrepen?

Druk op de ^1 )-toets.

U hoort de actuele begeleidingsaanwijzing.

Laatste aanwijzing niet opgevolgd?

Als u de laatste begeleidingsaanwijzing niet hebt opgevolgd of vanwege de verkeerssituatie ter plaatse (wegwerkzaamheden, enz.) niet kon opvolgen, plant het systeem binnen enkele seconden vanuit uw actuele positie een nieuwe route.

Bij lange trajecten zonder splitsingen of kruisingen wordt een richtingspijl getoond die de richting van het verloop van de weg over een afstand van ca. 100 m volgt. Bovendien verschijnt links boven de richtingspijl een verkleinde weergave van de volgende afslagaanwijzing. Op die manier bent u steeds van tevoren van de volgende richtingsverandering op de hoogte.

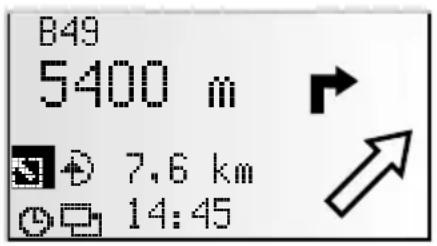

B49 5400 m 7.6 km 14:45

Kort vóór de richtingsverandering ziet u de afslagaanwijzing en détail.

Begeleiding buiten gedigitaliseerde straten

Als u een gedigitaliseerde straat verlaat, wordt automatisch de richtingspijl naar de volgende gedigitaliseerde straat weergegeven.

Rijd in zo'n geval in de richting van de pijl, tot u een gedigitaliseerde straat bereikt.

Zodra u zich weer op een gedigitaliseerde straat bevindt, ontvangt u ook weer begeleidingsaanwijzingen.

200 m 5,6km 11:23

Gebieden met beperkte wegeninformatie

In een aantal gebieden staat niet alle informatie over een weg op de wegenkaarten-CD. Zo kunnen bijvoorbeeld afslagverboden, aanwijzingen over de rijrichting van een weg met eenrichtingverkeer of het inrijverbod in een voetgangersgebied ontbreken. Wanneer u een dergelijk gebied inrijdt, geeft het navigatiesysteem een waarschuwing. De plaatselijke verkeersregels hebben altijd voorrang op de aanwijzingen van het navigatiesysteem.

In het begeleidingsscherm verschijnt linksboven het ! -symbool, zolang u zich in een gebied met beperkte wegeninformatie bevindt.

Neem te allen tijde de verkeerstekens en het verkeersreglement in acht.

Routekeuze

Ook tijdens de begeleiding hebt u nog de mogelijkheid de routeplanningscriteria te wijzigen en de dynamische routeplanning in- of uit te schakelen. Het systeem plant vervolgens op basis van de nieuwe instelling vanuit uw actuele positie een nieuwe route.

Kies in het begeleidingsscherm het symbool voor de routekeuze (afhankelijk van de instelling in de bestemmingsinvoer Ⓕ, ⚠, ⌘ of ⚡).

De volgende opties staan ter beschikking:

• Dynamische route*: Via deze optie legt u vast of de TMC-verkeersinformatie wel of niet in de routeplanning moet worden opgenomen.
• Snel: verkiest een snelle route
• Kort: verkiest een korte route
• Snelweg: verkiest snelwegen
  — Secundaire wegen: vermijdt snelwegen

Routekeuze □Dynamische route ●Snel ○Kort ○Snelweg

Bovendien hebt u de mogelijkheid om tolwegen tijdens de routeplanning te omzeilen.

Activeer de optie "Geen tolwegen", als u het gebruik van tolwegen zoveel mogelijk wilt vermijden.

Als er geen tolvrije wegen beschikbaar zijn, worden ook tolwegen in de routeplanning opgenomen.

Aanwijzing: Als deze optie is geactiveerd, kan de routeplanning langer duren dan bij uitgeschakelde optie het geval zou zijn. Schakel deze optie daarom alleen in als u deze optie nodig hebt.

Informatie tijdens de begeleiding

Tijdens de begeleiding kunt u verschillende informatiemenu's oproepen:

Plaats de cursor op het -symbool en bevestig uw keuze met de OK-toets,
De lijst met informatiemenu's wordt getoond.

De volgende informatiemenu's staan ter beschikking:

Travel data Routebeschrijving File op de route Bestemming Viapunten 2

Routebeschrijving

Zodra een route is gepland, kunt u deze optie gebruiken.

Het traject van de geplande route wordt getoond.

Bevestig het gewenste gegeven met behulp van de OK-toets, om de volledige straatnaam te zien.
Kies "Terug", om de routebeschrijving weer te verlaten.

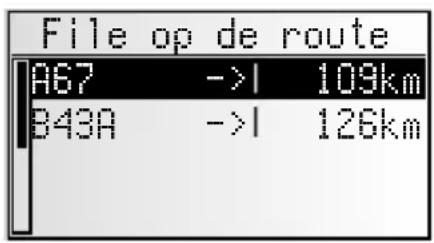

File op de route

Dit informatiemenu kunt u alleen kiezen als er een TMC-uitbreiding op het navigatiesysteem is aangesloten en er één of meerdere verkeersbelemmeringen op uw route worden gemeld.

Er verschijnt een lijst met plaatsen op uw route waarvoor verkeersbelemmeringen worden gemeld. De lijst is op afstand langs het verloop van de route gesorteerd.

Kies de gewenste melding om nadere informatie over de verkeersbelemmering te ontvangen.

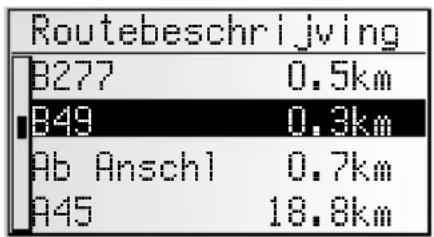

Routebeschrijving B277 0.5km B49 0.3km Ab Anschl 0.7km A45 18.8km

File op de route A67 ->1 109km B43A ->1 126km

Nadere informatie over deze functie vindt u in de paragraaf "Verkeersinfo" op pagina 183.

Actuele positie

Aanduiding van de actuele positie van het voertuig met landaanduiding, plaats en straat, evt. ook huisnummer.

Zodra u zich buiten een gedigitaliseerde straat bevindt, wordt de GPS-positie (geogr. lengte en breedte) weergegeven.

De GPS-positie kunt u ook te allen tijde via de optie "Noodgeval" in het hoofdmenu oproepen.

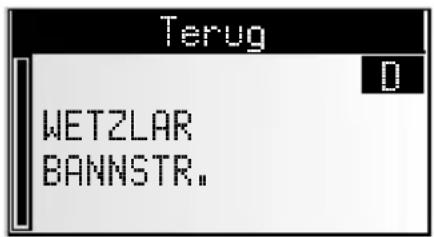

Terug WETZLAR BANNSTR.

Viapunten (tonen/verwijderen)

Als er viapunten voor de huidige bestemming zijn ingevoerd, is de optie "Viapunten" actief. Bovendien wordt het aantal nog niet bereikte viapunten aangegeven.

Kies het gewenste viapunt uit de lijst om details te zien of om deze te verwijderen.

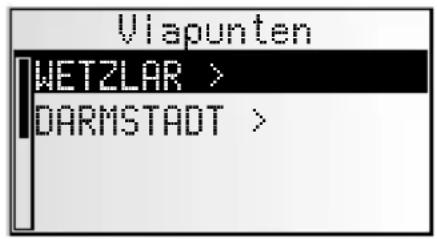

Viapunten WETZLAR > DARMSTADT >

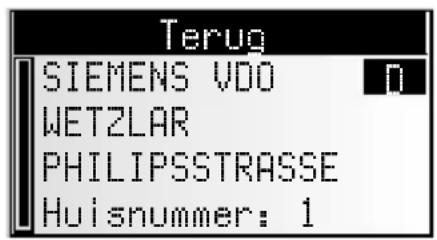

Bestemming

Aanduiding van het actuele bestemmingsadres met naam (indien ingevoerd), landaanduiding, plaats, straat, huisnummer of kruising.

Terug SIEMENS VDO WETZLAR PHILIPSSTRASSE Huisnummer: 1

GPS / Kompas

Weergave van de volgende informatie:

1. GPS-ontvangststatus: Het aantal ontvangen GPS-satellieten wordt aangegeven. Bij een heldere hemel worden maximaal 8 satellieten aangegeven.
2. Huidige rijrichting (kompas). De pijl wijst altijd naar het noorden.
3. Datum en tijd

Terug 15.03.2003 8:12

Trip computer

In het infomenu "Trip computer" wordt de volgende informatie weergegeven:

• Actuele snelheid
• Gemiddelde snelheid
  – Hoogste snelheid tot nu toe
  – Afgelegde afstand
• Verstreken reistijd

Trip computer 55 km/h 36 km/h 167 km/h 435 km

■ Waarden terugzetten:

Bevestig met de OK--toets.
Bevestig de vraag of u de waarden wilt wissen met "Ja".
Alle waarden van de boordcomputer worden op nul gezet.

Snelheidswaarschuwing:

U kunt hier een bepaalde snelheid opgeven. Bij overschrijding van deze snelheid klinkt een waarschuwingssignaal. Zie voor het instellen van de snelheidsgrens "Snelheid" op pagina 189.

Verkeersinfo

Via de optie "Verkeersinfo" in het hoofdmenu kunt u zich in drie verschillende categorieën over de verkeerssituatie laten informeren:

• Positie
  – Bij de bestemming
• Op de route

Verkeersinfo Positie Bij de bestemming Op de route

Let erop dat de door de TMC-receiver ontvangen RDS-TMC-zender eventueel geen verkeersinfo naar de plek van uw bestemming doorgeeft, als deze bestemming buiten het zendbereik van deze zender ligt.
U moet over vrijgegeven C-IQ inhoud met Traffic Info beschikken.

Positie

Hier worden alle verkeersbelemmeringen rondom uw actuele positie weergegeven die door de ingestelde RDS-TMC-zender worden doorgegeven.

Bij de bestemming

Hier worden alle verkeersbelemmeringen rondom de ingevoerde bestemming weergegeven die door de ingestelde RDS-TMC-zender worden doorgegeven.

Op de route

Hier worden alle verkeersbelemmeringen op uw route weergegeven.

Als er geen verkeersinfo wordt ontvangen of er geen verkeersbelemmeringen op de route zijn, worden de desbetreffende menuopties grijs weergegeven.

Details van verkeersinfo bekijken

Bevestig het gewenste verkeersbericht in één van de drie lijsten "Positie", "Bij de bestemming" of "Op de route" om de gedetailleerde gegevens van het verkeersbelemmering te zien.

Het eerste scherm met details verschijnt:

U kunt kiezen uit de volgende informatie:

– desbetreffende weg;
- afstand tot het begin van het traject met de verkeersbelemmering;
- lengte van het traject met de verkeersbelemmering;
- soort verkeersbelemmering (bijv. werk in uitvoering, file, wegversperringen).

Op de route A6 → 60 km ← 8.6 km Werk in uitvoer.

Zodra u zich op het traject met de verkeersbelemmering bevindt, wordt de afstand tot de belemmering niet meer weergegeven.

Via de cursortoets ▼kunt u nog twee schermen met details over de gekozen verkeersbelemmering oproepen.
Het tweede detailscherm toont het traject met de verkeersbelemmering, het derde de door de TMC-provider verzonden informatie over de belemmering.

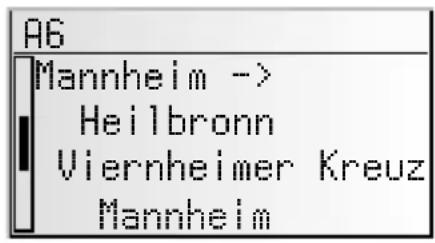

A6 Mannheim -> Heilbronn Viernheimer Kreuz Mannheim

Met de OK-toets keert u terug naar de lijst met verkeersbelemmeringen.

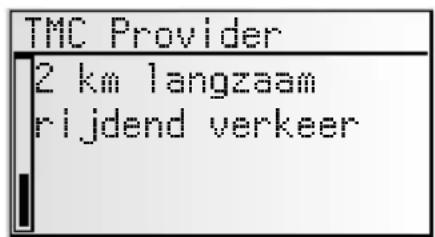

TMC Provider 2 km langzaam rijdend verkeer

TMC-zender selecteren

Selecteer "TMC-provider" in het menu "Verkeersinfo".
Selecteer het -symbool.
De lijst met beschikbare TMC-zenders verschijnt.
Kies de gewenste zender uit de lijst.
Kies "Automat.", als automatisch de zender met de beste ontvangst moet worden gekozen om de TMC-gegevens te verwerken.
Na het afzetten van het contact wordt telkens opnieuw de optie "Automat." ingesteld.

Met RDS-TMC (Traffic Message Channel) wordt bij de begeleiding rekening gehouden met de actuele verkeerssituatie op uw route. U wordt bijvoorbeeld op de hoogte gebracht van ongelukken, files of wegwerkzaamheden, zodra zich een dergelijke verkeerssituatie op uw route bevindt.

Als u dichter bij de verkeersbelemmering komt, wordt de optie "Omweg" actief en plant het navigatiesysteem indien gewenst een omweg.

TMC is nog niet in alle landen geïntroduceerd en wordt niet door alle RDS-zenders ondersteund.
Om de dynamische begeleiding met TMC te kunnen gebruiken moet u over vrijge- geven C-IQ inhoud met Traffic Info beschikken.

Aankondigen van TMC-verkeersinformatie

TMC-verkeersberichten die op uw route betrekking hebben, worden als gesproken melding aangekondigd.

Aankondiging herhalen

Druk op de 3) -toets.

U hoort de actuele begeleidingsaanwijzingen en de laatste TMC-melding.

TMC-verkeersinformatie op het begeleidingsscherm

Als zich op de geplande route een verkeersbelemmering bevindt, wordt informatie over deze belemmering in de bovenste regel van het begeleidingsscherm weergegeven.

Eerst ziet u aard en afstand tot het begin van het traject met de verkeersbelemmering. Details over de verkeersbelemmering kunt u via het informatiemenu "Op de route" bekijken. Zie pagina 181.

-43km File 30 m 86 km 21:48

Als u dichter bij de verkeersopstopping komt, wordt de optie "Omweg" geactiveerd. U hoort een akoestisch signaal en de cursor springt automatisch naar de bovenste regel van het begeleidingsscherm.

Het weergeven van verkeersbelemmeringen op de bovenste regel van het scherm kan worden uitgeschakeld. Zie pagina 188.

+5.7km File 3400 m 23 km 21:57

Een verkeersopstopping lokaal omzeilen

Het navigatiesysteem geeft u een aanwijzing zodra u in de buurt komt van de laatste afrit vóór een verkeersbelemmering en biedt u dan de mogelijkheid om een omweg te plannen.

Zodra een verkeersbelemmering op uw route ligt en de optie "Omweg" in het begeleidingsscherm verschijnt:

Bevestig de optie "Omweg" in de bovenste regel van het begeleidingsscherm.

Het menu "Omweg" verschijnt.

Bevestig "Plan een omweg?" met "Ja", als u de verkeersbelemmering wilt omzei- len.

Kies "Nee", als u geen omweg wilt plannen.

Als u de vraag met "Ja" hebt beantwoord, plant het navigatiesysteem binnen een aantal seconden een nieuwe route. Na korte tijd verschijnt er een scherm met de details (omweg, tijdverlies/-winst).

Bevestig de geplande omweg met "Ja" of annuleer deze met "Nee".

Als u de geplande omweg annuleert, wordt de directe route (evt. door de verkeersbelemmering) gepland.

Alternatieve route Afstand: +9.0 km Tijd: +13 min Aanpassing kiezen? Ja e

Dynamische routeplanning

In tegenstelling tot de dynamische begeleiding, die u verkeersbelemmeringen op uw route meldt en indien gewenst lokaal vermijdt, wordt bij de dynamische routeplanning de totale actuele verkeerssituatie in een instelbare omgeving (horizon) om de desbetreffende actuele positie in het berekenen van de route gebruikt. Als er voor de berekende route via TMC een verkeersbelemmering (bijv. een file) wordt gemeld, evalueert het navigatiesysteem de informatie en bepaalt het de vertraging die als gevolg hiervan zou kunnen ontstaan.

Bij een verkeersprobleem op de geplande route ontvangt u vervolgens een aanwijzing van het navigatiesysteem en kunt u beslissen of het systeem door het wijzigen van de route het probleem ruim te vermijden of dat u het nuttiger vindt het problematische traject af te leggen. De basis voor deze beslissing is de berekende waarde van de vertraging.

De door het navigatiesysteem berekende vertraging wordt uit de doorgegeven gegevens van de TMC-zender gewonnen en kan van de werkelijke situatie afwijken.

U kunt de dynamische routeplanning in het menu "Routekeuze" activeren. Zie pagina 180.

Bovendien kunt u in het menu "Configuratie – Dyn. route inst." de criteria configureren die de dynamische routeplanning beïnvloeden. Zie pagina 192.

U kunt het navigatiesysteem tijdens de begeleiding een alternatieve route laten berekenen. Deze functie is handig als u bijvoorbeeld niet in een file wilt terechtkomen die niet via TMC is gemeld of als u via een andere weg wilt rijden.

De alternatieve route wordt voor een te kiezen afstand vanuit de actuele positie van het voertuig berekend.

Druk op de ALT-R-toets op de afstandsbediening,

of:

plaats de cursor op het -symbool op het begeleidingscherm en bevestig uw keuze met de OK-toets,

Als u met de aangegeven afstand akkoord gaat, bevestigt u dit met "OK".

Het systeem plant voor het aangegeven traject een alternatieve route. Na korte tijd verschijnt er een scherm met de details (omweg, tijdverlies/-winst).

Bevestig de geplande alternatieve route met "Ja" of annuleer deze met "Nee".

Als u de geplande alternatieve route annuleert, berekent het navigatiesysteem vanuit de actuele positie van de auto een nieuwe route naar de bestemming.

Op het beeldscherm verschijnt weer het begeleidingsscherm.

Alternatieve route 10 km OK Terug

Alternatieve route Afstand: +9.0 km Tijd: +13 min Aanpassing kiezen? Ja

Procedure afbreken

Plaats de cursor op "Terug" en druk op de OK-toets.

Afstand wijzigen

Wenst u een andere dan de aangegeven afstand, dan gaat u als volgt te werk:

Plaats de cursor op de afstandsaanduiding.

Druk op de OK-toets.

Wijzig de aangegeven afstand tussen 1 en 10 km met behulp van de cursortoetsen ◀of ▶.

Druk nogmaals op de OK-toets.

De cursor staat op "OK".

Bevestig "OK".

Het systeem stelt u zoals bovenstaand beschreven een alternatieve route voor het aangegeven traject voor.

Met het VDO Dayton navigatiesysteem kunt u ten minste 30 bestemmingsadressen in een persoonlijk adresboek opslaan. Met het adresboek kunt u uw bestemmingen gescheiden in de categorieën "Privé" en "Zakelijk" opslaan. Bovendien bevat het de beide snelkoppelingen "Thuis" en "Werk", die respectievelijk met uw thuisadres en uw werkadres kunnen worden geprogrammeerd.

Kies "Adres manager" in het hoofdmenu en bevestig uw keuze.

De adresmanager verschijnt.

De volgende opties zijn beschikbaar:

Adres manager Adres opslaan Adres wissen Verwijder viapunt Positie opslaan

Adressen in het adresboek opslaan

Als er nog geen bestemmingsadres is ingevoerd:

Voer de gegevens van het gewenste bestemmingsadres (plaats, straat, kruising of speciale inrichting) in het bestemmingsinvoermenu in.
Kies in het hoofdmenu de optie "Adres manager".
Kies vervolgens "Adres opslaan".
Bepaal in welk van de adresboeken het adres moet worden opgeslagen (Privé, Zakelijk, Thuis of Werk).
Het invoermenu voor de naam verschijnt (alleen bij "Privé" en "Zakelijk").
Voer met behulp van de "schrijfmachine" een naam voor het adres in die bestaat uit maximaal 15 willekeurige tekens. Sluit de invoer af met "OK".
Kies direct "OK" als u geen naam wilt invoeren.
Het adres is nu in het gekozen adresboek opgeslagen.

Adressen wissen

Adressen die u niet meer gebruikt, kunt u beter uit het adresboek wissen om plaats vrij te maken voor nieuwe adressen.

Kies "Adres wissen" in de adresmanager.
Bepaal uit welk van de adresboeken het adres moet worden gewist (Privé, Zakelijk, Thuis of Werk).
De lijst met de in het gekozen adresboek opgeslagen bestemmingsadressen wordt getoond.
Kies het adres dat u wilt wissen uit de lijst en bevestig dit.
Het gekozen adres wordt uit het adresboek gewist.

Verwijder viapunt

Wanneer viapunten voor de huidige bestemming werden ingevoerd, kunt u de lijst met viapunten laten weergeven en viapunten verwijderen.

Kies "Verwijder viapunt" in de adresmanager.
De lijst met opgeslagen viapunten wordt getoond.
Kies het viapunt dat u wilt verwijderen uit de lijst en bevestig uw keuze.
Het gekozen viapunt wordt verwijderd.
Viapunten kunt u ook in het informatiemenu "Viapunten" wissen, zie pagina 179.

Positie opslaan

Wilt u bijv. een restaurant waar u zojuist goed hebt gegeten in het geheugen opslaan? Sla dan u uw actuele positie als volgt op:

Kies "Positie opslaan" in de adresmanager.
Bepaal in welk van de adresboeken het adres moet worden opgeslagen (Privé, Zakelijk, Thuis of Werk).
Het invoermenu voor de naam verschijnt (alleen bij "Privé" en "Zakelijk").
Voer een naam in en sluit het invoeren van de naam met "OK" af.
Kies direct "OK" als u geen naam wilt invoeren.
De actuele positie van het voertuig wordt als adres in het gekozen adresboek opgeslagen.

Lijst met de laatst gebruikte bestemmingen wissen

Kies "Laatste adres wis." in de adresmanager.

De lijst met de laatst voor de begeleiding gebruikte bestemmingen wordt gewist.

Adres aanpassen

Als u de naam van een bestemmingsadres wilt wijzigen, kiest u de optie "Adres aanpassen" in de adresmanager.

Bepaal in welk van de adresboeken het adres moet worden gewijzigd (Privé, Zakelijk, Thuis of Werk).
Kies het te wijzigen adres uit de lijst en voer een nieuwe naam voor het adres in.
Bevestig de invoer met OK.
Het adres wordt onder de nieuwe naam in het adresboek opgeslagen.

Opmerkingen:

Het aantal van 30 ingangen is het gegarandeerde minimum voor het adresboek. Het aantal hangt echter af van de ingevoerde gegevens en kan max. 200 bedragen (bijv. met of zonder naam, enz.).

Als nog geen adres in het adresboek is opgeslagen, kan de optie "Adres wissen" niet worden gekozen.

Als er nog geen viapunten voor het huidige bestemmingsadres zijn ingevoerd, kan de optie "Verwijder viapunt" niet worden gekozen.

Als het adresboek vol is, kunnen de opties "Adres opslaan" en "Positie opslaan" niet meer worden gekozen.

Het menu Noodgeval

Kies "Noodgeval" in het hoofdmenu.

Het menu "Noodgeval" verschijnt.

In het menu "Noodgeval" kunt u kiezen uit de volgende opties:

Noodgeval GPS positie Actuele positie

GPS positie

Weergave van de op dat moment via het Global Positioning System vastgestelde geografische positie van het voertuig. Weergegeven worden de lengte- en breedtegraad en de hoogte boven N.N. (voor zover GPS-ontvangst voldoende is).

Actuele positie

Aanduiding van de actuele positie van het voertuig met landaanduiding, plaats en straat. Deze optie is alleen beschikbaar als u zich op een gedigitaliseerde straat bevindt.

Veel instellingen kunnen worden gewijzigd om het navigatiesysteem aan uw persoonlijke wensen aan te passen.

Kies "Configuratie" in het hoofdmenu.

Het menu "Configuratie" verschijnt.

De volgende menu-opties staan ter beschikking:

Configuratie Snelheid Begeleidingsscherm Dyn. route inst. Taal

Snelheid

In het menu "Snelheid" kunt u de volgende opties instellen:

Snelheidscorrectie

Voor de berekening van de resterende reistijd en de geschatte aankomsttijd gaat het navigatiesysteem uit van een gemiddelde snelheid. Indien nodig kunt u deze snelheid aan uw daadwerkelijke gemiddelde snelheid aanpassen.

Wij raden echter geen al te grote afwijkingen van de normale waarde 100 % aan.

Plaats de cursor op de waarde achter "Correctie".
Druk op OK.
Corrigeer de snelheid met behulp van de cursortoetsen ◀of ▶.
Druk opnieuw op OK om deze instelling op te slaan.

Snelheidslimiet

Via deze waarde legt u vast bij welke werkelijke rijsnelheid een snelheidswaarschuwing moet worden gegeven.

Plaats de cursor op de waarde achter "Limiet (km/h):".
Druk op OK.
Stel de gewenste snelheid in met behulp van de cursortoetsen ◀ en ▶.
Druk opnieuw op OK om deze instelling op te slaan.

Snelheidswaarschuwing activeren/deactiveren:

Plaats de cursor op de optie achter "Limiet:".
Druk op OK om te kiezen tussen "Han" en "Uit".
Bij een geactiveerde snelheidswaarschuwing klinkt bij elke overschrijding van de ingestelde snelheidslimiet een waarschuwingssignaal en verschijnt een waarschuwing op het display.

GALA

Om omgevingslawaai te compenseren, wordt het volume van de gesproken aanwijzingen afhankelijk van de snelheid verhoogd.

U kunt kiezen uit vijf verschillende standen

(UIT = geen verhoging; 4 = sterkste verhoging).

Plaats de cursor op de waarde achter "GALA"
Druk op OK.
Stel de gewenste waarde voor GALA in met behulp van de cursortoetsen ◀ of ▶.
Druk opnieuw op OK om deze instelling op te slaan.

Bepaal de meest geschikte waarde voor GALA voor uw auto door de verschillende standen uit te proberen.

Begeleidingsscherm

Hier kunt u instellen welke informatie er op het begeleidingsscherm moet worden weergegeven:

TMC info tonen

Geef aan of verkeersbelemmeringen op uw route wel of niet op de bovenste regel van het begeleidingscherm moeten worden weergegeven.

Rest. afstand

Geef aan of de resterende afstand tot aan de bestemming of het viapunt wel of niet in het statusveld van het begeleidingscherm moeten worden weergegeven.

Tijdsaanduidingen

Kies welke tijdsaanduiding in het statusveld van het begeleidingsscherm moet worden weergegeven. De volgende opties zijn beschikbaar:

Aankomsttijd

Rest. reistijd

Huidige tijd

Geen tijdsweerg.

Dynam. route inst.

Instellingen voor dynamische routeplanning

Re-route inst.

Via deze optie legt u vast of het navigatiesysteem bij verkeersbelemmeringen wel of geen omweg plant. Er zijn vijf niveaus beschikbaar. Het laagste niveau (1) betekent dat afhankelijk van de omstandigheden en de berekende vertraging ook de oorspronkelijke route door de file heen wordt geprefereerd. Als de hoogste waarde is gekozen, wordt er in de meeste gevallen een omleiding gepland.

Niveau 3 biedt u een evenwichtige instelling bij de dynamische routeplanning. Deze waarde is af fabriek ingesteld.

Horizon

Deze instelling beïnvloedt de omgeving waarin het navigatiesysteem verkeersbelemmeringen in de routeplanning opneemt. Kies een waarde tussen 25 en 150 km.

■ Vertr. (Vertraging)

Via deze waarde geeft u aan vanaf welke te verwachten vertragingstijd als gevolg van een verkeersbelemmering het navigatiesysteem een nieuwe berekening van de route moet voorstellen. Kies een waarde tussen 5 en 60 minuten.

De te verwachten vertraging wordt met behulp van de gegevens van de ontvangen TMC-zender bepaald en kan van de werkelijke situatie afwijken.

Taal

Selecteer één van de twee in het systeem geladen talen,

of:

kies "Andere taal" om één van de twee geladen talen door een andere taal van de meegeleverde "VDO Dayton Language Loading Software CD" te vervangen.

Kies de te vervangen taal uit.

U wordt verzocht de CD te plaatsen.

Plaats de "VDO Dayton Language Loading Software CD" in de navigatiecomputer.

Volg de instructies van het systeem voor het laden van andere talen op.

Volume

Volume instellen:

■ Markeer de schuifregelaar met de cursor.

Bevestig dit met de OK-toets.

De volumeregeling is geactiveerd.

Stel het gewenste volume in met behulp van de cursortoetsen ◀of ▶.

Het ingestelde volumeniveau wordt genoemd.

Druk opnieuw op OK om deze instelling op te slaan.

Gesproken aanwijzingen aan/uit:

Plaats de cursor op de optie naast het luidsprekersymbool.

Druk op de OK-toets.

Druk opnieuw op OK om deze instelling op te slaan.

Datum/Klok

U kunt het formaat voor de tijd, de datum en de tijdzone zelf instellen.

Tijdzone:

Het navigatiesysteem ontvangt de actuele wereldtijd (UTC) via het GPS-systeem.

Om het tijdsverschil tussen de plaatselijke tijd en de wereldtijd in te stellen, gaat u als volgt te werk:

Plaats de cursor op de waarde achter "Tijdzone:".

Druk op OK.

Stel het tijdsverschil in met behulp van de cursortoetsen ◀ en ▶.

Druk opnieuw op OK om deze instelling op te slaan.

De weergegeven tijd wordt gewijzigd.

Tijdformaat:

Kies tussen 12- en 24-uurs-formaat.

Datumformaat:

Kies tussen de weergave "ddmmjj" (dag.maand.jaar) of "mmddjj" (maand/dag/jaar).

Beeldscherm

De inhoud van het beeldscherm kan 180° worden gedraaid om de monitor op de kop te monteren.

Kies de gewenste instelling overeenkomstig de inbouwpositie van de monitor.

Afstandsbediening

Stuurwiel

Activeer deze optie als u het systeem met een VDO Dayton afstandsbediening op het stuur (accessoire) wilt bedienen.

Voorkeuzetoets

Via deze functie kunt u de FAVOURITE-toets op de afstandsbediening programmeren.

Selecteer één van de vermelde functies om kort of lang indrukken van de FAVOURITE-toets zo te programmeren.

Maateenheden

Kies uit de volgende maateenheden voor afstandsaanduidingen:

— Metriek: aanduiding in kilometers en meters.
- Engels: aanduiding in mijlen en yards.
- Amerikaans: aanduiding in mijlen, halve en kwart mijlen en voet.

Voorkeurs instel.

Kies deze optie om alle gebruikergedefinieerde instellingen terug te zetten op de standaardwaarden. Alle gegevens in het adresboek blijven hierbij behouden.

Opstellingshoek

Hiermee past u de navigatiecomputer aan op de opstellingshoek op de inbouwplaats (compensatie van de gyrosensor). Deze instelling hoeft maar één keer direct na het inbouwen van het navigatiesysteem te worden uitgevoerd. Zie "Opstellingshoek instellen", pagina 203.

Service

Voor het analyseren van hard- en softwareproblemen (door een code beveiligd).

De optie "Service" is uitsluitend bedoeld voor het onderhoud van het navigatiesysteem door een erkende servicedienst.

Systeeminformatie

Het menu "Systeeminformatie" geeft informatie over de software- en hardwareversies (voor servicedoeleinden).

Wegenkaarten-CD's

Het navigatiesysteem berust op een C-IQ-database die gecodeerd op een CD is opge-slagen. De CD bevat kaartgegevens voor de navigatie en reisgids- en verkeersinformatie (TMC) voor de dynamische routeplanning. Door afzonderlijke delen van de inhoud vrij te geven kunt u uw individuele navigatiepakket samenstellen.

Meer informatie hierover vindt u onder "C-IQ - INTELLIGENT CONTENT ON DEMAND", zie pagina 162.

Wisselen van de wegenkaarten-CD

Bij ingeschakeld contact en continu brandende Power-LED op de computer:

Druk op de uitwerptoets ▲op de navigatiecomputer.

De CD wordt uitgeworpen.

Bij ingeschakeld contact en knipperende Power-LED:

Druk op de uitwerptoets ▲.

Wacht ca. 10 seconden, tot de Power-LED niet meer knippert.

Druk opnieuw op de uitwerptoets ▲.

De CD wordt uitgeworpen.

Verwijder de CD en schuif de nieuwe wegenkaarten-CD voorzichtig met het op-schrift naar boven in het CD-station totdat deze naar binnen wordt getrokken.

De initialisatie door het systeem na het verwisselen van de wegenkaarten-CD duurt enkele seconden.

Opmerkingen:

Gebruik uitsluitend originele VDO Dayton C-IQ wegenkaarten-CD's. VDO Dayton we-genkaarten-CD's zijn speciaal voor het VDO Dayton navigatiesysteem ontwikkeld en kunnen alleen door een VDO Dayton navigatiesysteem worden gelezen.

Het CD-station van het navigatiesysteem speelt geen andere CD's af (bijv. audio CD's). Bewaar wegenkaarten-CD's alleen in de daarvoor bestemde hoezen.

Als het laatst ingevoerde bestemmingsadres niet of slechts gedeeltelijk op de nieuwe wegenkaarten-CD aanwezig is, wordt het adres of het niet aanwezige gedeelte gewist.

Batterijen vervangen

De batterijen van de afstandsbediening moeten worden vervangen, als u de afstandsbediening buiten de houder wilt gebruiken en het navigatiesysteem niet meer op het indrukken van de toetsen reageert.

Open het batterijvak aan de achterkant van de afstandsbediening.
Verwijder de lege batterijen.
Plaats twee nieuwe batterijen van het type AAA (Micro, LR 03). Let op de juiste polariteit (in het batterijvak aangeduid).
Sluit het batterijvak.

Aanwijzingen:

In veel landen mogen lege batterijen niet bij het normale huisvuil worden gegooid. Informeert u zich over de plaatselijke voorschriften voor de afvoer van lege batterijen.

Gebruik uitsluitend batterijen die niet uitlopen. Uitlopende batterijen kunnen de afstandsbediening of uw voertuig beschadigen.

Stel de afstandsbediening niet bloot aan direct zonlicht of extreme hitte. De batterijen ontladen zich bij hoge temperaturen en er bestaat gevaar voor uitlopen.

Als u de afstandsbediening uitsluitend in de actieve houder RCD 3200 (accessoire) gebruikt, raden wij u aan om de batterijen uit de afstandsbediening te verwijderen.

NL Niet weggooien, maar inleveren als KCA.

Afstandsbediening en monitor reinigen

Gebruik geen wasbenzine, alcohol of andere oplosmiddelen. Gebruik alleen een vochtige doek.

Software-updates laden

Om het aantal functies uit te breiden, kunt u software-updates van een CD met systeemsoftware laden, voor zover deze voor uw systeem worden aangeboden:

Schakel het contact in en bevestig de aanwijzing voor de gebruiker.
Verwijder de wegenkaarten-CD uit de navigatiecomputer en plaats de software-update-CD in de computer.
Een controlevraag verschijnt. Beantwoord de vraag met "Ja", als u de huidige systeemsoftware wilt overschrijven.
De nieuwe systeemsoftware wordt nu automatisch geladen. Een balk toont de voortgang van het laden.

Schakel tijdens het laden in geen geval het contact uit, ook niet als een tijd lang niets op de monitor verschijnt!

Nadat het laden succesvol is voltooid, vraagt het programma u om de software-update CD te verwijderen en de wegenkaarten-CD weer te plaatsen.

Bevestig het laadproces met "OK".

Aansluitend wordt het systeem met de nieuwe systeemsoftware opnieuw gestart.

In een heel enkel geval kan het gebeuren, dat het navigatiesysteem niet zo functioneert op de manier zoals u het verwacht. Lees eerst de gebruiksaanwijzing zorgvuldig door en loop de volgende checklist na, voordat u zich tot de klantenservice wendt. Een vermeende fout kan op deze manier vaak snel worden hersteld.

Symptomen Mogelijke oorzaak / oplossing
Systeem start niet. Op monitor verschijnt niets. •Schakel het contact in.Contact is al ingeschakeld:Navigatiesysteem in de stand-by-modus•Druk op een toets van de afstandsbediening.
Het systeem schakelt na enige tijd automatisch uit.	Bij extreem lage of hoge temperaturen wordt het systeem voorlopig uitgeschakeld om beschadiging te vermijden.•Het systeem schakelt weer in, zodra de temperatuur een normale waarde heeft bereikt.
Systeem reageert niet op ingedrukte toetsen, wanneer de afstandsbediening niet in de houder zit.	Batterijen zijn leeg.•Vervang de batterijen van de afstandsbediening.Bij actieve (afstandsbedienings)houder RCD 3200:•Steek de afstandsbediening in de houder.
Systeem reageert zeer traag op invoer of berekeningen duren erg lang.	U bevindt zich in een zeer dicht gedigitaliseerd gebied. Het lezen van grote hoeveelheden data door het systeem vergt meer tijd.
Aantal satellieten in het infomenu "GPS/Kompas" is 0.	•Controleer of de GPS-antenne niet door voorwerpen is afgeschermd.•Rijd het voertuig in de open lucht, als u zich in een garage, in een parkeergarage of in een tunnel bevindt.
Geen begeleidingsaanwijzing hoorbaar. •Controleer of het volume op nul staat.
Op het beeldscherm verschijnt "Legt u a.u.b. een CD in" of "Legt u a.u.b. een correcte CD in".	•Controleer of een geschikte CD met het opschrift naar boven in de navigatiecomputer is gelegd.
Wegenkaarten-CD wordt door het navigatiesysteem uitgeworpen, zonder dat de▲-toets werd ingedrukt.	De CD is eventueel vervuild.•Reinig de CD met een speciale CD-reinigingsvloeistof.
Adres kan niet in adresboek worden opgeslagen.	Adresboek vol.•Verwijder één of meer ingangen die u niet meer nodig hebt uit het adresboek.
De begeleiding is onnauwkeurig. Een onnauwkeurigheid van ca. 30 m valt binnen de tolerantiegrenzen.•Wendt u zich bij herhaaldelijk grotere onnauwkeurigheid tot een erkende handelaar.
De aangegeven afstand tot het afslagpunt wordt berekend tot aan het middelpunt van het kruispunt (met name bij grote kruisingen of afritten van snelwegen).
Aangeduide positie stemt niet overeen met de werkelijke positie van het voertuig.	GPS-ontvangst te lang gestoord (bijv. door slechte ontvangstomstandigheden). Bij voldoende GPS-ontvangst wordt de positie automatisch gecorrigeerd.•Wacht eventueel enkele minuten.
Aanwijzingen stemmen niet overeen met de werkelijke verkeerssituatie.	Mogelijk is de door het navigatiesysteem bepaalde positie op dit moment niet correct.
	Verkeerssituatie werd eventueel gewijzigd en stemt niet overeen met de informatie op de wegenkaarten-CD.
Tijd in het infomenu “GPS/Kompas” is onjuist. •Stel de correcte tijdzone in in het menu “Configuratie – Datum / Klok”.
Vermoedelijke aankomsttijd in het begeleidingsscherm is verkeerd.	•Controleer de correcte tijdzone in het menu “Configuratie – Datum / Klok”.
TMC-logo in het menu “Verkeersinfo” in een fijn raster.	TMC-ontvangst gestoord / onderbroken of u bevindt zich in een gebied waarin geen enkele zender RDS-TMC uitzendt.
TMC-logo in het menu “Verkeersinformatie” voortdurend in een grof raster, er wordt geen verkeersinformatie weergegeven.	De ingelegde wegenkaarten-CD ondersteunt geen TMC.•Plaats een wegenkaarten-CD die TMC ondersteunt.
C-IQ
Er wordt geen verkeersinformatie bij de navigatie weergegeven, hoewel er een TMC-uitbreiding op het systeem is aangesloten.	U hebt geen C-IQ Traffic Info vrijgegeven.• Wendt u zich tot de C-IQ Service, om Traffic Info-inhoud te laten vrijgeven.
Kort na de landsgrens geen begeleidingsaanwijzingen meer. Alleen nog richtingspijl op het begeleidingsscherm.	U rijdt nu in een land waarvoor de inhoud niet voor u is vrijgegeven.• Neem contact op met C-IQ Service en laat kaartgegevens voor het gewenste land vrijgeven.
Op het display verschijnt de melding “Correcte CD plaatsen“.	• Controleer of u een wegenkaarten-CD met C-IQ-inhoud hebt geplaatst. Wegenkaarten-CD’s zonder C-IQ worden niet door het toestel geaccepteerd.

Voor vragen m.b.t. de multimediasystemen van VDO Dayton staat in de meeste landen een hotline ter beschikking. De actuele telefoonnummers vindt u op het bijgevoegde informatieblad.

VDO Dayton op het Internet: www.vdodayton.com

Technische wijzigingen en vergissingen voorbehouden.

BELANGRIJKE AANWIJZINGEN

Het systeem dient alleen door geschoold vakpersoneel te worden ingebouwd!

Neem de kwaliteitsstandaards van de vakvereniging voor motorvoertuigen in acht!

Brandgevaar! Bij het boren op verdekte kabeltrossen, de tank en de brandstofleidingen letten!

Boor nooit in dragende delen of beveiligingsdelen van de carrosserie!

Bij het inbouwen van componenten in het interieur in elk geval in acht nemen:

Zorg ervoor dat de bestuurder vrij uitzicht heeft!

Kans op verwondingen bij aanrijdingen! Monteer geen componenten in het werkingsgebied van de airbag en niet in het opstuitbereik voor het hoofd of de knieën!

Het systeem uitsluitend monteren in auto's met 12-V-boordspanning en minpool aan de carrosserie! Bij montage in ongeschikte voertuigen (bijv. vrachtwagens, bussen) bestaat er kans op foutieve werking, beschadigingen en autobrand!

Levering, afb. 1

1 Navigatiecomputer met universeel montageframe en 2 ontgrendelingsbeugels

2 Monitor, monitorstekker met kabel, monitorvoet met montageplaat, dubbelzijdige lijmstrook en 4 schroeven

3 Infrarood-afstandsbediening met houder

4 Signaalkabel

5 Aansluitkabel

6 GPS-antenne met metalen plaat en kabel

7 Montagebeugel met montagemateriaal

8 Language Loading Software CD (taal-cd)

9 Montage- en bedieningshandleiding

Veiligheidsmaatregelen treffen

Voordat u met de montagewerkzaamheden begint, moet u de massakabel van de minpool van de accu loskoppelen om kortsluitingen te voorkomen! Neem hierbij de veiligheids-aanwijzingen van de autofabrikant in acht (alarmsysteem, airbag, startblokkering, radiocodering enz.)!

Montageframe inbouwen, afb. 2 - 3

De computer kan met het bijgeleverde montageframe in een DIN-radiovak in de auto worden ingebouwd.

■ Neem voor de inbouw als volgt in acht, afb. 4:

• Om de CD in het CD-vak te kunnen plaatsen, moet aan de voorkant van de navigatiecomputer een ruimte van minstens 130 mm aanwezig zijn.
• Voor een goede beluchting moet achter de navigatiecomputer een ruimte van minstens 50 mm aanwezig zijn.
• De computer moet horizontaal worden ingebouwd. Afwijkingen van -10 tot + 30 graden kunnen in het menu "Opstellingshoek" worden ingesteld (zie "Eerste inbedrijfstelling"). Grotere afwijkingen kunnen leiden tot een foutieve werking.
• Voor een goede werking is een starre verbinding met de carrosserie noodzakelijk!

Breng het montageframe in het DIN-radiovak aan en buig met een schroevendraaier de betreffende stalen lippen naar binnen. Let erop, dat er geen verdekte delen in het dashboard worden beschadigd.

Computer met montagebeugel bevestigen

Als de navigatiecomputer niet in een DIN-vak kan of moet worden ingebouwd, kan deze met de meegeleverde montagebeugels op andere inbouwplaatsen (bijv. in het dashboardkastje, in de kofferruimte of onder de stoelen) worden gemonteerd.

Hiervoor moeten eerst de twee arrêteerveren aan de zijkant van de navigatiecomputer eraf worden geschroefd. De twee torxbouten worden aansluitend voor de bevestiging van de montagebeugel gebruikt.

■ Montagebeugel aanbrengen, afb. 5

1. Plaats de beugel met de uitgestanste plaatstrip tegen de rechter resp. linker achterste rand van de computerbehuizing. Let erop, dat de plaatstrip volledig om de metalen plaat van de computer grijpt.
2. Draai de beugel naar voren. Druk daarbij tegelijkertijd op achterste rand van de beu - gel, zodat deze goed op de behuizing van de computer aansluit.
3. Schroef de beugel met de twee torxbouten op de behuizing van de computer vast.
   Vervolgens kan de computer met de meegeleverde bouten op de gewenste inbouwplaats worden vastgeschroefd.

Hangende montage

Indien de computer hangend moet worden gemonteerd (bijv. onder de hoedenplank), kunnen de montagebeugels omgekeerd aan de computer worden aangebracht.

Afstandsbedieningshouder inbouwen

De afstandsbedieningshouder kan met het meegeleverde hoekstuk of direct worden vastgeschroefd of met het dubbelzijdige plakband worden vastgeplakt.

Aanwijzing: De montagetemperatuur moet minstens 15° Celsius bedragen, zodat het plakband goed hecht.

GPS-antenne inbouwen, afb. 6

De GPS-antenne kan in het interieur worden gemonteerd, bijv. op het instrumentenbord of op de hoedenplank. De antenne moet vrije "zicht" naar de hemel hebben.

Bij auto's met metaalgetinte ruiten moet de antenne op een daarvoor geschikte plek zonder metalen tint of buiten op de auto, bijv. in de kunststofbumper, worden gemonteerd.

- Bevestig de antenne met een dubbelzijdig plakband.

Aanwijzingen: Bij het inbouwen moet een minimale afstand van 10 cm t.o.v. de metalen delen (ruitsponning enz.) worden aangehouden, om een correcte werking te kunnen garanderen!

De montagetemperatuur moet minstens 15° Celsius bedragen, zodat het plakband goed hecht.

Monitor inbouwen, afb. 7 - 8

Monteer de monitor niet in het opstuitbereik voor het hoofd!

De monitor kan met de bijgeleverde houder staand of hangend worden gemonteerd. Bij een hangende montage moet het display 180° worden gedraaid (menu "Configuratie", optie "Display").

■ Lijm de monitorhouder vast

1. Schroef de montageplaat met de 2 kruiskopschroeven onder de monitorhouder vast.
2. Schroef de monitorstekker met de 2 verzonken bouten aan de monitorvoet vast, afb. 8.
3. Steek de monitor op de monitorstekker vast tot deze vastklikt.
4. Bepaal de montagepositie voor de monitor.
5. Verwijder de monitor weer van de monitorstekker.

Belangrijk: Voor het loskoppelen van de monitor moet u in elk geval de ontgrendelingsknop op de achterkant van de monitorstekker drukken!

1. Verwijder met methylalcohol (spiritus) vuil en vet van de montage-oppervlakken.
2. Beschermfolie aan één kant van het dubbelzijdig plakband verwijderen en het plak band op de onderkant van de montageplaat plakken.
3. Beschermfolie van de onderkant van het plakband verwijderen en monitorhouder op het montagevlak aanbrengen en vast aandrukken.

Aanwijzing: De montagetemperatuur moet minstens 15° Celsius bedragen, zodat het plakband goed hecht.

■ Schroef de monitorhouder direct vast

Schroef de houder zonder montageplaat met twee passende bouten op de gewenste plaats vast.

■ Alternatieve inbouw

De monitor kan ook zonder de bijgeleverde houder worden gemonteerd:

lijm de monitor zonder monitorvoet direct op het instrumentenbord vast (bijv. met dubbelzijdig plakband).

Bij de handel in accessoires zijn verschillende andere houders verkrijgbaar voor de montage van monitors.

Neem in elk geval de veiligheidsmaatregelen in acht die het gezichtsveld van de bestuurder en het werkingsgebied van de airbag betreffen!

Verbind de elektrische aansluitingen, afb. 9

Leg zorgvuldig alle kabels. Zie voor het leggen van de kabels de afbeelding met de aansluitingen op de achterste pagina van de omslag en de onderstaande tabel.

Aansluitkabel 5 (ISO kamer A):

Pin Kabelkleur Aansluiting
A1 Zwart/wit Ingang signaal kilometerteller, digitaal (lange kabel)
A2 Wit/geel Schakelingang achteruitrijsignaal (achteruitrijlichten plus)
A3 Wit/bruin Ingang signaal kilometerteller, analoog (korte kabel)
A4 Rood +	12 V duurplus; klem 30 (evt. via kabelzekering 10 A)
A7 Paars +	12 V ontstekingsplus; klem 15 (zonder uitschakeling bij starten van de motor)
A8 Bruin Minpool accu; klem 31

Elektrische signalen alleen op betreffende aansluitpunten in de auto aansluiten.

Bij een rechtstreekse aansluiting op de accu moet de plusleiding (rode leiding) met een zekering (10 A) in de buurt van de accu (max. 10 - 15 cm) worden beveiligd.

1. Verbind de kabeluiteinden A4, A7 en A8 van de aansluitkabel 5 volgens de afbeelding met aansluitingen en de tabel met de betreffende aansluitpunten in de auto.
2. Snijd de kabels die niet worden gebruikt niet af, maar rol ze op en bind ze opzij! Deze zouden voor latere uitrustingen met extra functies weer kunnen worden gebruikt.

■ Signaal van de kilometerteller (ISO kamer A):

Afhankelijk van het soort signaal van de kilometerteller moet hetzij de digitale (A1) of de analoge (A3) ingang worden ingeschakeld. Signaal voor de kilometerteller evt. met een oscilloscoop controleren.

Meet het signaal voor de kilometerteller nooit aan de ABS-besturing!

Digitaal (standaard):

Leg de zwart-witte kabel A1 van de kabeltros naar het meetpunt van het signaal van de kilometerteller. Zie voor de inbouwplaats en de aansluitdetails in de gegevensbladen (als CD-ROM verkrijgbaar).

Aanwijzing: De meeste voertuigen zijn uitgerust met een signaal voor de kilometerteller die zich aan een van de radiostekkers bevindt. Gegevens hiervan krijgt u bij uw autodealer of via onze hotline.

Analoog (voor later ingebouwde tachogeneratoren en magneetsensoren):

Sluit de korte zwart/witte kabel A3 (direct bij de ISO kamer A-stekker) van de kabeltros op de uitgang van de tachogenerator of magneetsensor aan.

■ Verdere signalen (ISO kamer A):

Wit-gele kabel (A2) op de betreffende plaats op het achteruitrijsignaal (plusleiding van achteruitrijlichten) aansluiten.

Sluit de systeemcomponenten aan (ISO kamer B)

Afstandbedieningshouder RCD 3200 (accessoire):

Steek de Mini DIN stekker van de kabel voor de afstandsbediening in de bus op de signaalkabel 4.

Luidspreker (accessoire)

Steek de luidspreker (accessoire: ML 5000) met de 3,5 mm stekker in de stekkerbus aan de signaalkabel 4.

De luidspreker moet tussen 4 en 8 Ohm liggen.

Stomschakeling luidspreker installeren (optie)

Wit/ bruine kabel (B4) van signaalkabel 5 op de Mute-ingang van de autoradio aansluiten.

■ TMC-uitbreiding (ISO kamer C2):

Ter uitbreiding van het systeem kan een VDO Dayton TMC-receiver aan de navigatiecomputer worden aangesloten. Aansluiting zie "Computer monteren".

■ Hands-free installatie (ISO kamer C1):

U kunt op de navigatiecomputer tevens een VDO Dayton hands-free installatie aansluiten. Aansluiting zie "Gebruiksaanwijzing en inbouwhandleiding MG 3000 M".

■ Weergave van gesproken meldingen via de luidsprekers van de auto

Voor een weergave van de akoestische begeleidingsaanwijzingen via de voorste linker luidspreker kan er een adapterkabel MA 1300 (accessoire) tussen de luidsprekerleiding en de audio-uitgang van de navigatiecomputer worden geschakeld.

Computer monteren

1. GPS-antenne aansluiten.
2. Steek de aansluitkabel 5 in ISO-bus A' van de navigatiecomputer.
3. Steek de signaalkabel 4 in ISO-bus B' van de navigatiecomputer.
4. Steek de gele stekker C1 van de monitorkabel in de linker kamer van de ISO-bus C1' van de navigatiecomputer.
5. Wanneer u systeemuitbreidingen wilt aansluiten, steekt u eerst alle stekkers in elkaar en steekt u deze vervolgens in de ISO-bus van de navigatiecomputer.
   Groene stekker C2 van de TMC-uitbreiding (optie): middelste kamer van de ISO-bus C2'.
6. Steek de rubberen buffer op de bout aan de achterkant van de computer en schuif de computer in het montageframe tot deze vastklikt.

Aanwijzing: Monteer altijd eerst de navigatiecomputer en sluit vervolgens de stroomtoevoer aan. Anders bestaat er kans op een foutieve kalibrering van de gyrosensor.

Eerste inbedrijfstelling

1. Koppel de accu weer vast.
2. Zorg voor een correcte werking van het elektrische systeem (klok, tripcomputer, alarmsysteem, airbag, startblokkering, radiocodering enz.).
3. Schakel het contact in.
4. Plaats de wegenkaart-CD in de computer.
5. Leg de batterijen (wordt niet meegeleverd) in het batterijvakje van de afstandsbedie - ning (zie de gebruiksaanwijzing van het navigatiesysteem).
   Bij gebruik van een actieve houder RCD 3200 (accessoire) voor de afstandsbediening werkt de afstandsbediening in de houder ook zonder batterijen.
6. Parkeer de auto buiten om een correct GPS-ontvangst te krijgen.
7. Start de motor. De monitorweergave verschijnt (gebruikersaanwijzing).
8. Bevestig de gebruikersaanwijzing met de OK-toets op de afstandsbediening. Het hoofdmenu verschijnt. De navigatiecomputer initialiseert zichzelf (duur ca. 2 - 10 minu- ten).

Opstellingshoek instellen

Om ervoor te zorgen dat het systeem perfect functioneert, moet de computer op de desbetreffende opstellingshoek (bijv. in het dashboard) worden ingesteld.

1. Kies in het menu "Configuratie" de optie "Opstellingshoek".
2. Stel de hoek volgens de inbouwsituatie tussen - 10 en + 30 graden in. Het systeem maakt geen onderscheid tussen negatieve en positieve hoeken. Stel daarom ook bij een opstellingshoek van bijv. - 10 graden een waarde van "10" in het menu in!

Controleer de functies in de auto

! Controleer de functies die betrekking hebben op de veiligheid alleen als de auto stilstaat of bij een zeer geringe snelheid! Voer de controle alleen in een vrije ruimte uit!

Controleer het remsysteem, het alarmsysteem, het verlichtingssysteem, de startblokkering, de kilometerteller, de tripcomputer, de radio (codering!) en de hifi-installatie, de klok.

Controleer de navigatiefuncties

Controleer de volgende twee functies bij een stilstaand voertuig:

■ Afstandsbediening (batterijen geplaatst)

Druk op de toetsen op de afstandsbediening en controleer of deze werken.

■ GPS-ontvangst controleren

Voer een bestemming in en kies "Begeleiding". Vraag het informatiemenu "GPS / Kompas" via het begeleidingsscherm op (zie gebruiksaanwijzing) en controleer het aantal satellieten. Voor een nauwkeurige positiebepaling moet dit getal tussen 4 en 8 liggen.

Kalibrering van het systeem

Maak voor een automatische kalibrering een korte proefrit (ca. 10 minuten) over gedigitaliseerde wegen. Verander verscheidene keren van richting.

Passeer verscheidene kruisingen en controleer de huidige positie van de auto in het informatiemenu "Actuele positie" Als de aangegeven positie overeenkomt met de werkelijke positie van de auto, is de kalibrering voltooid.

Aanwijzing: Het kalibreren kan ook worden uitgevoerd zonder dat de C-IQ-inhoud is vrijgegeven. In dat geval worden er geen begeleidingsaanwijzingen gegeven. De actuele positie van de auto kan vervolgens via het menu Noodgeval worden gecontroleerd (zie gebruiksaanwijzing, pagina 187).

Hotline

Voor vragen m.b.t. de multimediasystemen van VDO Dayton staat in de meeste landen een hotline ter beschikking. De actuele telefoonnummers vindt u op het bijgevoegde informatieblad.

Technische wijzigingen en vergissingen voorbehouden.
