Type product	Airconditioner (split-systeem)
Merk	Fuji Electric
Model	AR-6TC1 (UTB-XUD)
Koelcapaciteit	2,5 kW (ca.)
Verwarmingscapaciteit	2,8 kW (ca.)
Energie-efficiëntieklasse	A+ (ca.)
Voeding	230 V ~ 50 Hz
Afmetingen binnenunit (B×H×D)	815 × 290 × 235 mm
Gewicht binnenunit	ca. 11 kg
Functies	Koelen, verwarmen, drogen, ventilator, automatisch, economie, timer (24 uur), weektimer, temperatuur timer, kinderslot
Ventilatiesnelheden	Laag, midden, hoog, automatisch
Timer types	AAN/UIT timer, weektimer, temperatuur timer
Luchtstroomregeling	Verticale en horizontale swing (automatisch en handmatig)
Filter	Wasbaar filter (elke 2 weken reinigen)
Koelmiddel	R32 (ca.)
Geluidsniveau binnenunit (laag/hoog)	25 dB(A) / 45 dB(A) (ca.)
Veiligheid	Kinderslot (CL op display), automatische uitschakeling bij oververhitting
Onderhoud	Filter regelmatig reinigen; buitenunit jaarlijks laten controleren

Veelgestelde vragen - AR-6TC1 (UTB-XUD) Fuji Electric

Hoe stel ik de klok en datum in op mijn Fuji Electric AR-6TC1?

Druk op de timer functie (CLOCK ADJUST) knop gedurende 2 seconden of langer. De tijdweergave gaat knipperen. Druk op de DAY knop om de juiste dag te selecteren. Gebruik de tijd instelknoppen om de tijd in te stellen. Druk opnieuw op de CLOCK ADJUST knop om op te slaan.

Hoe activeer ik het kinderslot?

Houd de DAY (DAY OFF) knop en de SET knop tegelijkertijd 2 seconden ingedrukt. Het symbool verschijnt op het display. Herhaal dezelfde handeling om te deactiveren. Bij indrukken van een knop tijdens het slot knippert CL.

Wat is de economie modus en hoe schakel ik deze in?

De ECONOMY modus vermindert het energieverbruik door de compressor langzamer te laten draaien. Druk op de ECONOMY knop om de functie in of uit te schakelen.

Hoe stel ik de OFF timer in?

Druk op de timer functie knop (CLOCK ADJUST) om de UIT (OFF) timer te selecteren. Gebruik de tijd instelknoppen om het aantal uren in te stellen (maximaal 24 uur). De timer start automatisch en de resterende tijd wordt weergegeven.

Kan ik de airco laten starten op een bepaald tijdstip?

Ja, gebruik de AAN (ON) timer. Druk op de timer functie knop tot het ON-symbool verschijnt, stel de gewenste tijd in met de instelknoppen. De timer start automatisch en de resterende tijd telt af.

Hoe programmeer ik de weektimer?

Druk op de timer functie knop tot het WEEK symbool verschijnt. Houd de SET knop 2 seconden ingedrukt. Selecteer de dag(en) met de DAY knop en bevestig met SET. Stel daarna de gewenste aan- en uittijden in per dag (maximaal 2 ON en 2 OFF per dag).

Wat is de temperatuur timer?

Met de temperatuur timer kunt u de temperatuur gedurende een bepaalde periode aanpassen. Stel de dag en tijd in zoals bij de weektimer, en kies de gewenste temperatuur. Druk op SET BACK om te starten. Het symbool verschijnt 5 seconden op het display.

Hoe verwijder ik een timer instelling?

Druk op de DELETE knop terwijl de desbetreffende timer actief is. Voor de weektimer: selecteer de dag en druk op DELETE om alle instellingen van die dag te wissen. Bij de temperatuur timer: druk op SET BACK, dan op DELETE terwijl het symbool zichtbaar is.

Wat betekent het symbool 'CL' op de display?

Het symbool CL knippert wanneer het kinderslot is geactiveerd en u een knop indrukt. Het geeft aan dat de bediening is vergrendeld. Deactiveer het kinderslot om de functie te gebruiken.

Hoe onderhoud ik het filter?

Reinig het filter elke 2 weken met een stofzuiger of lauw water. Laat het filter volledig drogen voordat u het terugplaatst. Een vuil filter vermindert de prestaties en verhoogt het energieverbruik.

GEBRUIKSAANWIJZING AR-6TC1 (UTB-XUD) Fuji Electric

2Temperatuur instel knoppen

3Mode knop

4Fan knop

5Economy knop

6Timer Mode (CLOCK ADJUST) knop

7DAY (DAY OFF) knop

8SET BACK knop

9Set Time knop

OTIMER DELETE knop

ATIMER SET knop

FTijd en klok display

GWerkingsfucntie display

HVentilatiesnelheid display

IVergrendeling display

JTemperatuur display

KFunctie display

Ondooien

Thermo sensor

Economy

Verticale Swing

Horizontale Swing

Filter

Instellen van de datum en tijd

Druk op de timer functie (CLOCK ADJUST) knop voor 2 seconden of meer. De tijdweergave op het scherm gaat knipperen.

Druk op de DAY knop en selecteer de juiste dag. Er verschijnt een □ om de geselecteerde dag.

Gebruik de tijd instelknoppen om de juiste tijd in te stellen. Druk herhaaldelijk om in stappen van 1 minuut de tijd te wijzigen, of hou de knoppen ingedrukt om in stappen van 10 minuten de tijd te wijzigen.

Om te schakelen tussen 12 en 24-uurs weergave drukt u op de SET BACK knop. Druk nogmaals op de timer functie (CLOCK ADJUST) knop om de instelling op te slaan.

Aan/uit zetten

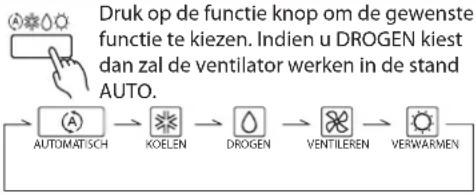

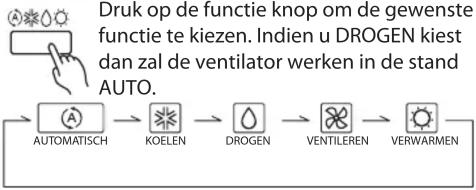

Functie kiezen

Temperatuur instellen:

Instelbare temperatuur:

AUTO 18 to 30 °C

Ventilatiesnelheid instellen

Druk op de ventilatie knop om de snelheid aan te passen:

Energiebesparing in-/uitschakelen

ECONOMY

Druk op de ECONOMY knop om de energiebesparing in of uit te schakelen.

Kinderslot

Hou de DAY (DAY OFF) knop en de SET knop tegelijkertijd 2 sec. ingedrukt om het kinderslot te activeren. Druk

de twee knoppen opnieuw 2 sec.

in om het kinderslot te deactiveren.

Wanneer het kinderslot is ingeschakeld

zal er op het scherm verschijnen. Indien er een knop wordt ingedrukt tij er CL op de display knipperen.

TIMER FUNCTIONS

OFF timer (UIT)

Gebruik deze functie om de airconditioner te laten stoppen na de ingestelde tijd. De maximaal instelbare tijd is 24 uur.

ON timer (AAN)

Gebruik deze functie om de airconditioner te laten starten na de ingestelde tijd. De maximaal instelbare tijd is 24 uur.

WEEK timer

Gebruik deze functie om de werkingstijden van elke dag in te stellen.

Gebruik de DAY OFF om voor elke dag van de week in te stellen hoe laat de airconditioner uit gaat. U kunt deze functie ook gebruiken om alle dagen ineens in te stellen.

TEMPERATUUR timer

U kunt deze functie gebruiken om de temperatuur in te stellen tijdens de werking van de airconditioner. Deze functie tegelijkertijd met de timer functie worden gebruikt.

AAN/UIT TIMER

De AAN/UIT timer instellen

Druk op de timer functie knop (CLOCK ADJUST) om de AAN (ON) of OFF (UIT) timer te selecteren.

Van 1 tot 24 uur
VB. timer uit na 6 uur.

Druk op de tijd instel knoppen om de tijd te selecteren. Nadat de tijd is ingesteld start de timer automatisch. De tijd die weergegeven wordt zal aftellen.

nuleren van de timer.

Druk op de DELETE knop om de timer te annuleren.

De timer aan/uit kan ook geannulleerd worden door een andere timer functie te kiezen.

WEEK TIMER

De week timer instellen

Druk op de SET knop voor 2 seconden of langer.

- De dag selecteren

Druk op de DAY knop om de juiste dag te selecteren en druk op de SET knop om te bevestigen.

* Alle dagen kunnen tegelijkertijd worden geselecteerd. □ omelkedagEr verschijnt een

- Timer instellen

Als er een werkingstijd is ingesteld zal er een ■ verschijnen op bij de geselecteerde tijden.

VB. de timer is ingesteld van 7:00 tot 18:00.

Druk op de tijd instel knoppen om de tijd te selecteren en druk op SET

om te tijd te bevestigen en herhaal dit om meer timer tijden in te stellen

Er kunnen twee timer aan (ON) en twee timer uit (OFF) punten worden ingesteld per dag. Druk op de DAY knop om terug te gaan en de timer in te stellen voor andere dagen.

Herhaal stap 3 and 4.

Om de week timer te bevestigen drukt u button for 2 seconds or more.

- De timer instellingen verwijderen

Indien u de DELETE knop indrukt gedurende stap 3 or 4, zal de ingestelde tijd voor de geselecteerde dag worden verwijderd. Indien alle dagen geselecteerd zijn zullen de voor alle dagen worden verwijderd.

i OPMERKINGEN

- De werkingstijd kan geselecteerd worden in stappen van 30 minuten.

- De UIT tijd kan desgewenst voor een tijdstip op de volgende dag worden geselecteerd.

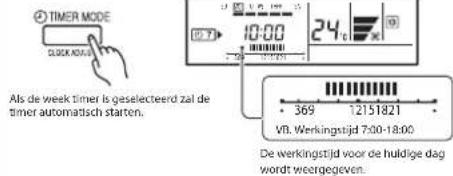

WEEK TIMER

WEEK

- Starten

Annuleren

• Druk op de DELETE knop om de

timer mode te annuleren.

De timer mode kan ook

geannuleerd worden door de timer functie te veranderen.

Afwezigheid instellen (DAY OFF)

Tijdens de week timer, drukt u de SET knop voor 2 seconden of meer in op de day.

Selecteer de dag voor de afwezigheid.

Houd de DAY (DAY OFF) knop 2 seconden of langer ingedrukt om de DAY OFF te selecteren.

Druk de SET knop voor 2 seconden of meer in om de afwezigheid te bevestigen.

VB. de afwezigheid is ingesteld voor maandag.

i OPMERKINGEN

U kunt de afwezigheid alleen instellen voor dagen waarvan de timer is ingesteld.

Indien de werkingstijd meerdere dagen bedraagt, zal de afwezigheid als volgt werken: shown below.

- Normaal Met overlappende dagen

- De afwezigheid kan slechts eenmalig worden ingesteld. Deze zal na bij herhaling opnieuw dienen te worden ingesteld.

TEMPERATUUR TIMER

Temperatuur timer instellen

Als er geen actuele SET BACK temperatuur instelling is, zullen er twee strepen op de display verschijnen.

Druk op SET knop voor meer dan 2 seconden.

Druk op de SET BACK knop om de temperatuur timer weergave op het scherm te krijgen.

De temperatuur timer werkingstijd en instellingen zullen worden weergegeven.

● Dag selecteren Werkingstijd selecteren

VB: alle dagen tegelijk geselecteerd

Volg dezelfde stappen om de dag en tijd te selecteren als bij de week timer.

● Temperatuur instellen

Druk op de temperatuur instel knoppen om de temperaturen te selecteren.

VB. Werkingstijd 15:00-22:00-

Herhaal stap 3 en 4.

Druk op de SET knop voor 2 sec- onden of meer om de instellinger op te slaan.

Temperatuur timer werking

- To start

VB. weergave gedurende temperatuur timer functie. (De werkingstijd wordt niet weergegeven.

Druk op de SET BACK knop. Het temperatuur timer symbool verschijnt voor 5 seconden op de display, en de timer start automatisch.

Annuleren

Druk op ce SET BACK knop, dan op de DELETE knop terwijl het temperatuur timer symbool wordt weergegven.

i OPMERKINGEN

• De temperatuur timer veranderd alleen de temperatuur en kan niet worden gebruikt om de airconditioner te starten of stoppen.
• De temperatuur timer kan twee keer per dag worden ingevoerd, echter met dezelfde temperatuur instelling.
• De temperatuur timer kan gebruikt worden in combinatie met andere timer functies.
