Type product	Airconditioner (split-unit)
Merk	Fuji Electric
Model	AR-3TA5
Functies	Automatisch, Koelen, Drogen, Ventileren, Verwarmen
Timer functies	Aan-timer, Uit-timer, Week-timer, Temperatuur-timer
Energiebesparing	Ja, via ENERGY SAVE knop
Kinderslot	Ja, vergrendeling via DAY (DAY OFF) en SET knop
Luchtstroomregeling	Verticale swing en richting instelbaar
Display	LCD met tijd, klok, temperatuur, functie en ventilatorweergave
Afstandsbediening	Ja, meegeleverd
Filter	Wasbaar (regelmatig reinigen aanbevolen)
Koelvloeistof	R32 (gangbaar voor dit type)

Veelgestelde vragen - AR-3TA5 Fuji Electric

Hoe schakel ik de airconditioner in?

Druk op de Start/Stop knop. Het werkingslampje gaat branden.

Hoe stel ik de temperatuur in?

Druk op de Temperatuur knop om de gewenste temperatuur te selecteren. Het bereik is afhankelijk van de stand: Auto 18-30°C, Koelen/Drogen 18-30°C, Verwarmen 16-30°C.

Wat betekenen de functies?

De airconditioner heeft de standen: Automatisch, Koelen, Drogen, Ventileren en Verwarmen. Druk op de Functie knop om te wisselen.

Hoe stel ik de ventilator snelheid in?

Druk op de Ventilator knop om de snelheid aan te passen. De opties worden op het display getoond.

Hoe gebruik ik de energiebesparing?

Druk op de ENERGY SAVE knop. Het symbool Energy Save verschijnt op het display.

Hoe activeer ik het kinderslot?

Houd de DAY (DAY OFF) knop en de SET knop tegelijkertijd ingedrukt. Bij een ingedrukte knop knippert CL op het display.

Hoe stel ik de weektimer in?

Druk op de Timer functie knop om de weektimer te selecteren. Houd de SET knop langer dan 2 seconden ingedrukt. Selecteer de dag met de DAY knop en bevestig met SET. Stel daarna de aan- en uittijden in met de tijd instel knoppen en bevestig met SET.

Wat is de DAY OFF functie?

Met de DAY OFF functie kunt u een afwezigheid instellen voor een specifieke dag in de weektimer. Houd de DAY (DAY OFF) knop 2 seconden ingedrukt om de dag te selecteren en bevestig met de SET knop.

Hoe reinig ik het filter?

Schakel de airconditioner uit en verwijder het filter. Reinig het met een stofzuiger of lauw water en een mild reinigingsmiddel. Laat het volledig drogen voordat u het terugplaatst.

Wat betekent CL op het display?

CL knippert wanneer het kinderslot is geactiveerd en er een knop wordt ingedrukt. Het geeft aan dat de bediening is vergrendeld.

GEBRUIKSAANWIJZING AR-3TA5 Fuji Electric

/○ Ontdooicyclus weergave

Thermo Sensor weergave
Energy Save weergave
Verticale Swing weergave

1 Start/Stop knop
2 Temperatuur knop
3 Functie knop
4 Ventilator knop
5 THERMO SENSOR knop
6 ENERGY SAVE knop
7 Timer functie (CLOCK ADJUST) knop
8 DAY (DAY OFF) knop
9 SET BACK knop
0 Tijd instel knoppen
A DELETE knop
B SET knop
C Verticale luchtstroom richting en Swing knop
D Werkingslamp
E Tijd en klok weergave
F Werkingsfunctie weergave
G Ventilator snelheid weergave
H Vergrendeling weergave
I Temperatuur weergave
J Functie weergave

Instellen van de datum en tijd

Druk op de timer functie (CLOCK ADJUST) knop voor 2 seconden of meer. De tijdweergave op het scherm gaat knipperen.

Druk op de DÄY knop en selecteer de juiste dag. Er verschijnt een □ om de geselecteerde dag.

SU→MO→TU→WE→TH→FR→SA

Gebruik de tijd instelknoppen om de juiste tijd in te stellen. Druk herhaaldelijk om in stappen van 1 minuut de tijd te wijzigen, of hou de knoppen ingedrukt om in stappen van 10 minuten de tijd te wijzigen.

Druk nogmaals op de timer functie (CLOCK ADJUST) knop om de instelling op te slaan.

Aan/uit zetten	Functie kiezen	Temperatuur instellen:
	Druk op de functie knop om de gewenste functie te kiezen. Indien u DROGEN kiest dan zal de ventilator werken in de stand AUTO.AUTOMATISCH KOELEN DROGEN VENTILEREN VERWARMEN	Instelbare temperatuur:AUTO ...... 18 to 30 °CKOELEN/DROGEN....18 to 30 °CVERWARMEN...... 16 to 30 °C

Ventilatiesnelheid instellen				Energiebesparing in-/uitschakelen		Kinderslot

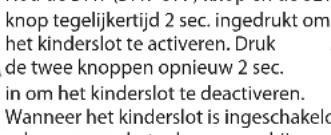

	Druk op de ventilatie knop om de snelheid aan te passen:						Hou de DAY (DAY OFF) knop en de SETknop tegelijkertijd 2 sec. ingedrukt omhet kinderslot te activeren. Drukde twee knoppen opnieuw 2 sec.in om het kinderslot te deactiveren.Wanneer het kinderslot is ingeschakeldzal er op het scherm verschijnen.Indien er een knop wordt ingedrukt tijdens het kinderslot zaler CL op de display knipperen.
	→ [0ZTD] → [ZOCY] → HOOG MEDIUM LAAG			Druk op de ENERGY SAVE knop omde energiebesparing in of uit te schakelen.

HOOG
MEDIUM
LAAG

TIMER FUNCTIONS

OFF timer (UIT)

Gebruik deze functie om de airconditioner te laten stoppen na de ingestelde tijd. De maximaal instelbare tijd is 24 uur.

ON timer (AAN)

Gebruik deze functie om de airconditioner te laten starten na de ingestelde tijd. De maximaal instelbare tijd is 24 uur.

WEEK timer

Gebruik deze functie om de werkingstijden van elke dag in te stellen.

Gebruik de DAY OFF om voor elke dag van de week in te stellen hoe laat de airconditioner uit gaat. U kunt deze functie ook gebruiken om alle dagen ineens in te stellen.

TEMPERATUUR timer

U kunt deze functie gebruiken om de temperatuur in te stellen tijdens de werking van de airconditioner. Deze functie tegelijkertijd met de timer functie worden gebruikt.

AAN/UIT TIMER

De AAN/UIT timer instellen

Druk op de tijd instel knoppen om de tijd te selecteren. Nadat de tijd is ingesteld start de timer automatisch. De tijd die weergegeven wordt zal aftellen.

• Annuleren van de timer:


• Druk op de DELETE knop om de timer te annuleren.

- De timer aan/uit kan ook geannulleerd worden door een andere timer functie te kiezen.

WEEK TIMER

De week timer instellen
1

2

Druk op de timer functie knop (CLOCK ADJUST) om de week timer te selecteren.

Druk op de SET knop voor 2 seconden of langer.

3

- De dag selecteren

Druk op de DAY knop om de juiste dag te selecteren en druk op de SET knop om te bevestigen.

*Alle dagen kunnen tegelijkertijd worden geselecteerd. omelkedagEr verschijnt een

4

- Timer instellen

Als er een werkingstijd is ingesteld zal er een ■ verschijnen op bij de geselecteerde tijden.

VB. de timer is ingesteld van 7:00 tot 18:00.

Druk op de tijd instel knoppen om de tijd te selecteren en druk op SET om te tijd te bevestigen en herhaal dit om meer timer tijden in te stellen. Er kunnen twee timer aan (ON) en twee timer uit (OFF) punten worden ingesteld per dag. Druk op de DAY knop om terug te gaan en de timer in te stellen voor andere dagen.

5

Herhaal stap 3 and 4. Om de week timer te bevestigen drukt u button for 2 seconds or more.

- De timer instellingen verwijderen

Indien u de DELETE knop indrukt gedurende stap 3 or 4, zal de ingestelde tijd voor de geselecteerde dag worden verwijderd. Indien alle dagen geselecteerd zijn zullen de voor alle dagen worden verwijderd.

OPMERKINGEN

- De werkingstijd kan geselecteerd worden in stappen van 30 minuten. - De UIT tijd kan desgewenst voor een tijdstip op de volgende dag worden geselecteerd.

WEEK TIMER

WEEK
- Starten

Als de week timer is geselecteerd zal de timer automatisch starten.

De werkingstijd voor de huidige dag wordt weergegeven.

Annuleren

- Druk op de DELETE knop om de timer mode te annuleren. - De timer mode kan ook geannuleerd worden door de timer functie te veranderen.

Afwezigheid instellen (DAY OFF)
1

Tijdens de week timer, drukt u de SET knop voor 2 seconden of meer in op de day.

2

Selecteerde dag voor de afwezigheid.

3

Houd de DAY (DAY OFF) knop 2 seconden of langer ingedrukt om de DAY OFF te selecteren.

4

Druk de SET knop voor 2 seconden of meer in om de afwezigheid te bevestigen.

: dag dat afwezigheid is ingesteld

• Annuleren

Volg dezelfde stappen als voor het instellen.

OPMERKINGEN

- U kunt de afwezigheid alleen instellen voor dagen waarvan de timer is ingesteld. - Indien de werkingstijd meerdere dagen bedraagt, zal de afwezigheid als volgt werken: shown below.

• Normaal

- De afwezigheid kan slechts eenmalig worden ingesteld. Deze zal na bij herhaling opnieuw dienen te worden ingesteld.

TEMPERATUUR TIMER

Temperatuur timer instellen

Als er geen actuele SET BACK temperatuur instelling is, zullen er twee strepen op de display verschijnen.

Druk op SET knop voor meer dan 2 seconden.

Druk op de SET BACK knop om de temperatuur timer weergave op het scherm te krijgen.

De temperatuur timer werkingstijd en instellingen zullen worden weergegeven.

3
- Dag selecteren
● Werkingstijd selecteren

Volg dezelfde stappen om de dag en tijd te selecteren als bij de week timer.

VB: alle dagen tegelijk geselecteerd

● Temperatuur instellen

Druk op de temperatuur instel knoppen om de temperaturen te selecteren.

VB. Werkingstijd 15:00-22:00-

5

Herhaal stap 3 en 4. Druk op de SET knop voor 2 sec- onden of meer om de instellingen op te slaan.

• To start

VB. weergave gedurende temperatuur timer functie. (De werkingstijd wordt niet weergegeven.

Druk op de SET BACK knop. Het temperatuur timer symbool verschijnt voor 5 seconden op de display, en de timer start automatisch.

Annuleren

Druk op ce SET BACK knop, dan op de DELETE knop terwijl het temperatuur timer symbool wordt weergegven.

OPMERKINGEN

- De temperatuur timer veranderd alleen de temperatuur en kan niet worden gebruikt om de airconditioner te starten of stoppen. - De temperatuur timer kan twee keer per dag worden ingevoerd, echter met dezelfde temperatuur instelling. - De temperatuur timer kan gebruikt worden in combinatie met andere timer functies.
