GEBRUIKSAANWIJZING AOYG9LEC Fuji Electric

Bedieningsvoorschrift

FUJITSU

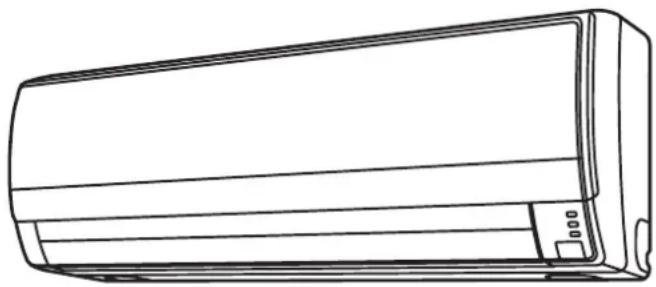

WANDMODEL AIRCONDITIONER

airconditioner ASYG7LECA • ASYG9LECA • ASYG12LECA • ASYG14LECA

condensingunit AOYG7LEC • AOYG9LEC • AOYG12LEC • AOYG14LEC

1. Voorzorgsmaatregelen 3

veiligheidsvoorschriften

1. Omschrijving van de functies 4

2. Benaming en functie van onderdelen 5

binnenunit, buitenunit, afstandsbediening

1. Voorbereiding 7

inschakelen van de apparatuur, voorbereiden van de afstandsbediening, instellen van de tijd, gebruik van de afstandsbediening, houder van de afstandsbediening

1. Instellen van de functies 9

instellen van de gewenste functie (MASTER CONTROL), bijzonderheden functies, instellen van de luchtsnelheid (FAN CONTROL)

1. Extra vermofgen functie 12

2. Energiebesparende functiefunctie 12

3. Timerfunctie 13

in- en uitschakelen van de timerfunctie, opheffen van de timerfunctie, wijzigen van de timer instelling, programmeren van de timer, stoppen van de airconditioner als de timer in werking is, wijzigen functie, bijzonderheden timerfunctie

1. Slaapfunctie (SLEEP) 14

gebruik van de slaapfunctie, wijzigen van de ingestelde tijden, opheffen van de timerfunctie, stoppen van de airconditioner als de timer in werking is, bijzonderheden slaapfunctie, tijdens koelen/ontvochtigen

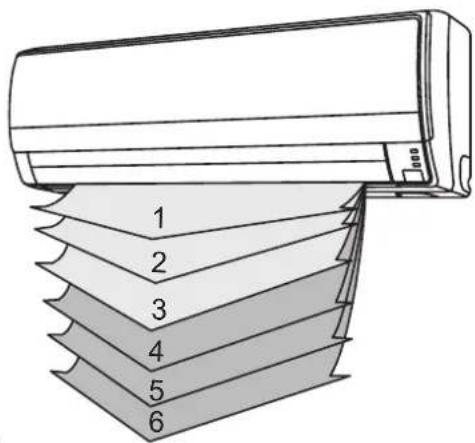

1. Instellen luchtuitblaasrichting 15

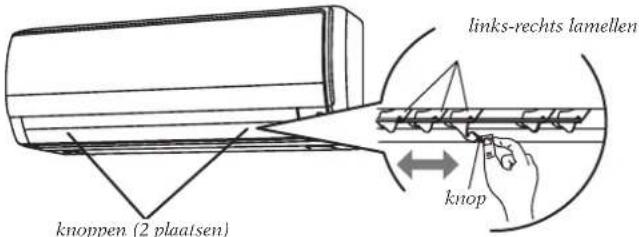

verticale verstelling luchtuitblaasrichting, horizontale verstelling luchtuitblaasrichting, gevaar

1. Swingfunctie 14

2. 10^ C verwarmingsfunctie 16

3. Manual auto functie 17

4. Geluidbeperking van de buitenunit 17

5. Onderhoud en schoonmaak 18

6. Problemen 22

stroomstoring, temperatuur en vochtigheidsgraad

1. Bijzonderheden van de werking 24

2. Specificaties 25

1. voorzorgsmaatregelen

• Lees voor het gebruiken van deze airconditioner het bedieningsvoorschrift zorgvuldig door. Werk volgens de aanwijzingen.
• De instructies in deze alinea hebben betrekking op de veiligheid. Houd bij het gebruik van de airconditioner rekening met de veiligheidsvoorschriften.

Veiligheidsvoorschriften

GEVAAR!

• Probeer niet deze airconditioner zelf te installeren.
• Geen van de onderdelen van deze unit kunnen door de gebruiker zelf worden gerepareerd. Raadpleeg altijd de erkende installateur voor reparaties.
• Raadpleeg bij verhuizing een erkende installateur voor het loskoppelen en opnieuw installeren van de unit.
• Blijf niet te lang in de koude luchtstroom van de airconditioner in verband met gevaar voor onderkoeling.
• Steek geen voorwerpen of lichaamsdelen in de luchtuitlaat of het luchtrooster.
• Schakel de airconditioner niet uit door de stekker uit het stopcontact te nemen of de hoofdschakelaar uit te zetten.
• Zorg dat het elektrische snoer niet wordt beschadigd.
• Schakel het apparaat uit in geval van storing (brandlucht, e.d.). Trek de stekker uit het stopcontact en raadpleeg de erkende installateur.
• Als de elektriciteitskabel van deze airconditioner beschadigd is, dient deze uitsluitend te worden vervangen door de fabrikant of zijn gemachtigd servicepersoneel om veiligheidsrisico's te voorkomen.

PAS OP!

• Zorg tijdens het gebruik regelmatig voor ventilatie.
• Richt de luchtstroom niet op kachels of verwarmingsapparatuur.
• Klim niet op de airconditioner, plaats er geen voorwerpen op.
• Plaats geen bloemenvazen of waterbakken op de airconditioner.
• Hang geen voorwerpen aan de airconditioner.
• Stel de airconditioner niet rechtstreeks bloot aan water.
• Bedien de airconditioner niet met natte handen.
• Schakel de elektriciteit uit wanneer de unit langere tijd niet wordt gebruikt.
• Controleer of het onderstel van de installatie is beschadigd.
• Plaats geen planten of dieren in de directe luchtstroom.
• Drink niet van het water dat uit de airconditioner komt.
• Niet te gebruiken voor toepassingen bij de opslag van voedingsmiddelen, planten, dieren, precisieapparatuur of kunstwerken.
• Oefen geen druk uit op de radiatorvinnen.
• Alleen te gebruiken wanneer de luchtfilters zijn geïnstalleerd.
• Zorg dat het luchtinlaatrooster en de uitlaatopening niet worden geblokkeerd of afgedekt.
• Zorg dat elektronische apparatuur tenminste een meter van de binnen- of buitenunit verwijderd staat.
• Voorkom installatie van de airconditioner dichtbij een kachel of ander verwarmingsapparaat.
• Gebruik geen ontvlambare gassen nabij de airconditioner.
• Verbindingskleppen worden tijdens verwarmen heet; wees voorzichtig.
• Schakel de hoofdschakelaar altijd uit als u de airconditioner reinigt of het luchtfilter verwisselt.

FUJITSU

2. Omschrijving van de functies

Inverter functie

Direct na het inschakelen van de airconditioner wordt extra vermogen gebruikt om de ruimte snel op de ingestelde temperatuur te brengen. Daarna schakelt de unit automatisch over naar een lager vermogen.

Energiebesparende functie

In de energiebesparende functie is de temperatuur tijdens de koelfunctie iets hoger dan de ingestelde waarde. Tijdens de verwarmingsfunctie is de temperatuur iets lager. Op deze manier wordt energie bespaard t.o.v. de normale functie.

Swingfunctie

De luchtuitblaasrichting wordt geregeld door de lamellen. Doordat de lamellen automatisch op en neer bewegen wordt de lucht door de gehele ruimte verspreid.

Automatische functieomschakeling

De airconditioner schakelt automatisch tussen de koel- en verwarmingsfunctie om de ingestelde temperatuur te handhaven.

Super stil functie

Als met de FAN CONTROL-toets de Super stil functie (QUIET) wordt geselecteerd, zal de lucht-uitblaassnelheid verminderen om een fluisterstille koelwerking te verkrijgen.

10^ verwarmingsfunctie

De ruimtetemperatuur kan op 10° C worden ingesteld, waardoor voorkomen wordt dat de ruimtetemperatuur te ver daalt.

Geluidsbeperking buitenunit

Deze functie vermindert het geluid van de buitenunit door het verlagen van de ventilatorsnelheid en het toerental van de compressor. Vooral nuttig als het stil is in de omgeving, bijv. 's nachts.

Programma-timer

De timerfunctie maakt het mogelijk de OFF-timer en ON-timer functies te combineren.

(Bijv. van OFF-timer naar ON-timer of van ON-timer naar OFF-timer binnen een periode van 24 uur.)

Slaapfunctie

Als de slaapfunctie (SLEEP) toets wordt ingedrukt tijdens de verwarmingsfunctie, dan wordt de ingestelde temperatuur automatisch geleidelijk verlaagd; wordt deze toets ingedrukt tijdens de koelfunctie, dan wordt de ingestelde temperatuur automatisch geleidelijk verhoogd. Als de ingestelde tijd is bereikt, schakelt de airconditioner automatisch uit.

Extra vermogen functie

Te gebruiken vor het snel koelen of verwarmen van de ruimte.

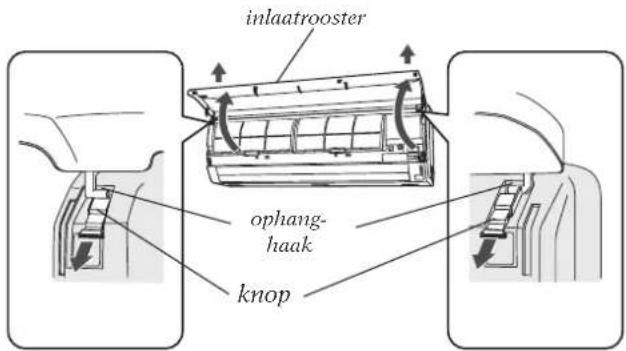

Verwijderbaar luchtinlaatrooster

Het luchtinlaatrooster van de airconditioner kan eenvoudig verwijderd worden voor het schoonmaken.

Schimmelbestendig filter

Het luchtfilter is behandeld om groei van schimmels tegen te gaan. De uitgeblazen lucht is schoner en het filter is makkelijk te onderhouden.

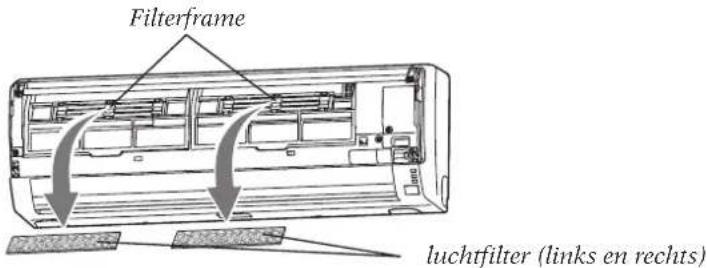

Polyfenol Catechin luchtreinigingsfilter

Het polyfenol catechin luchtreinigingsfilter verwijdert d.m.v. statische elektriciteit onzichtbaar kleine stofdeeltjes (tabaksrook, micro-organismen) uit de lucht. Het filter bevat catechin, dat zeer effectief de groei van diverse bacteriën in het filter voorkomt. Houd er rekening mee, dat de luchthoeveelheid afneemt als u dit filter installeert. Hierdoor wordt het koelvermogen van de unit iets lager.

Ionenfilter

Het filter verwijdert luchtjes door geabsorbeerde geuren af te breken m.b.v. de oxiderende en afbrekende werking van zeer fijne keramische deeltjes.

Draadloze afstandsbediening

Met de draadloze afstandsbediening kunt u op een gemakkelijke manier de airconditioner bedienen.

3. Benaming en functie van onderdelen

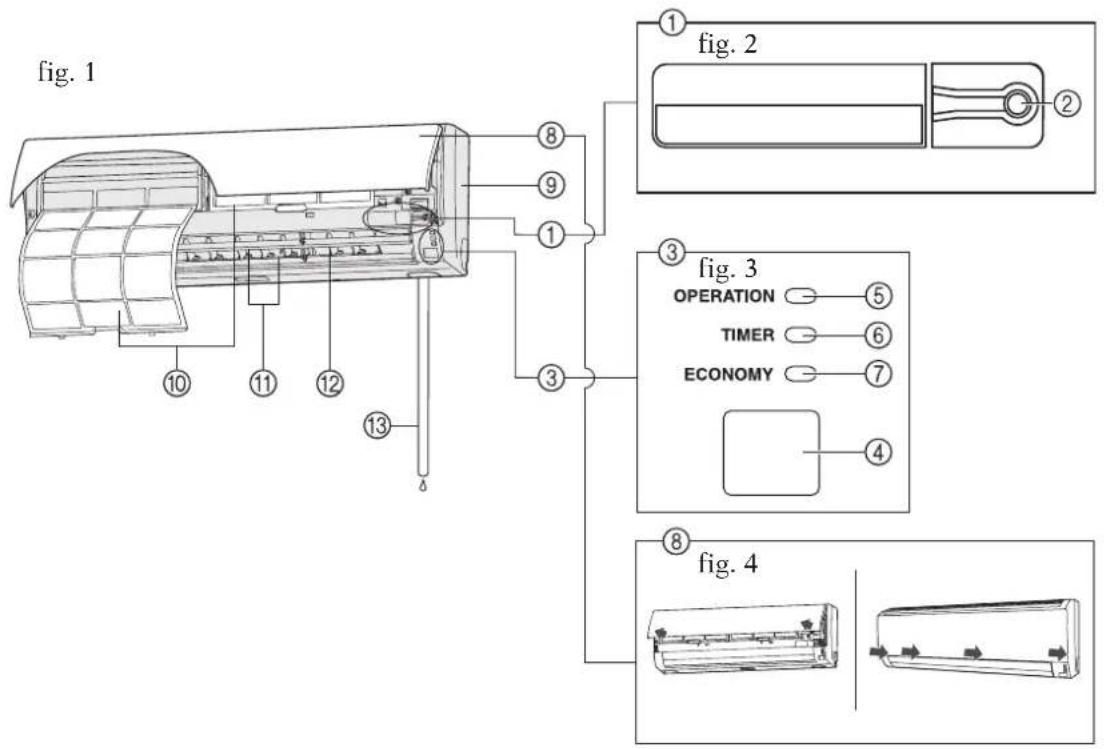

Airconditioner en condensingunit

fig. 1 ① fig. 2 ② ③ fig. 3 OPERATION — ⑤ TIMER — ⑥ ECONOMY — ⑦ ④ ⑧ fig. 4

BINNENUNIT (fig. 1)

1. Bedieningspaneel (fig. 2)

2. MANUAL/AUTO-toets

3. Als deze toets langer dan 10 seconden wordt ingedrukt, wordt de geforceerde koelfunctie gestart.

4. Deze functie wordt tijdens de installatie door de installateurs gebruikt.
5. Mocht de geforceerde koelfunctie per ongeluk worden gestart, druk dan op de START/STOPtoets om de functie te beeindigen.

6. Gebruiki deze toets voor het re-setten van de filter-indicator.

7. Indicatielampjes (fig. 3)

8. Ontvanger van signalen van de afstandsbediening

9. OPERATION-lampje (groen)

10. TIMER-lampje (oranje)

Wanneer dit lampje knippert als de timer in werking is, dan duidt dit op een fout bij de instelling van de timer.

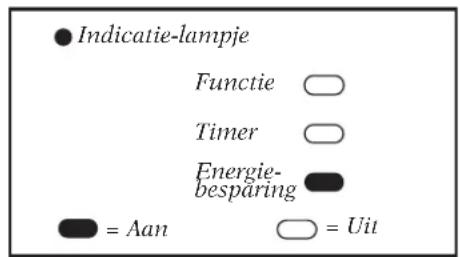

1. Energiebesparing-lampje (groen)
2. Dit lampje brandt tijdens de energie-besparingsfunctie en de 10^ verwarmingsfunctie

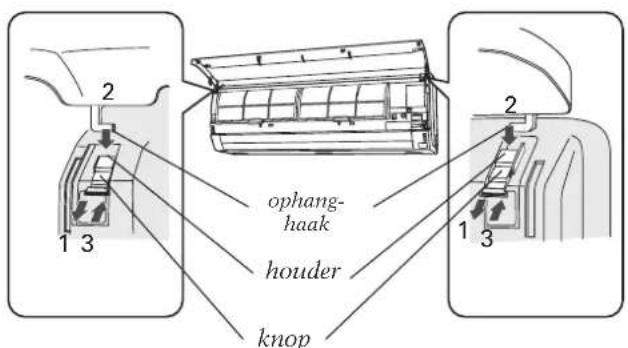

3. Luchtinlaatrooster (fig. 4)
4. Frontpaneel

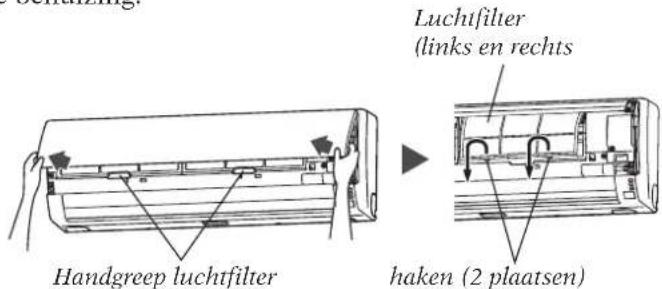

5. Luchtfilter
6. Luchtuitblaaslamel (verticaal)
7. Luchtuitblaaslamel (rechts-links) (achter uitblaaslamel)
8. Afvoerslang

FUJITSU

3. Benaming en functie van onderdelen

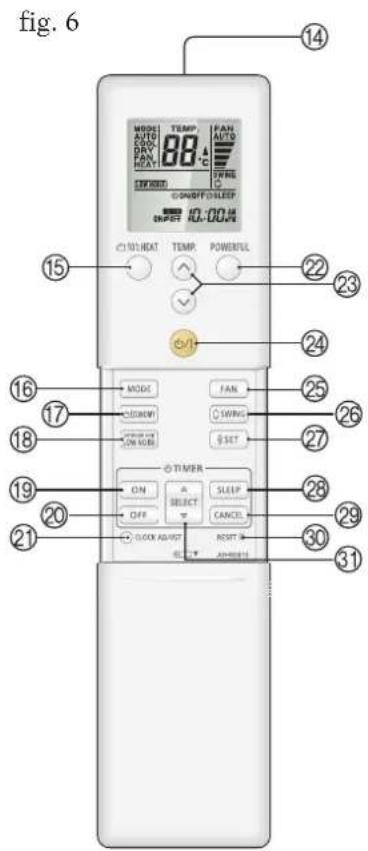

Afstandsbediening

fig. 6 MODE AUTO CAV DAV FAN HEAT TEMP: 88 °C FAN AUTO OPEN ON/OFF O/LEEP OUTPUT 10:00AM ON/OFF O/LEEP OUTPUT 10:00AM ON/OFF O/LEEP OUTPUT 10:00AM ON/OFF O/LEEP OUTPUT 10:00AM ON/OFF O/LEEP OUTPUT 10:00AM ON/OFF O/LEEP OUTPUT 10:00AM ON/OFF O/LEEP OUTPUT 10:00AM ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFO ON/OFF O/LEEP OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM OUTPUT 10:00AM

MODE AUTO COOL DRY FAN HEAT TEMP. 88°C FAN AUTO SWING LOW NOISE ON/OFF SLEEP CLOCK 38:00 AM ON-OFF 38H·88MPM

fig. 7 Duidelijkheidshalve zijn alle mogelijke instellingen in de illustratie weergegeven. Normaal gesproken zijn alleen de actuele indicatoren zichtbaar in de display.

AFSTANDSBEDIENING (fig. 6)

1. Signaalzender
2. 10°C insteltoets
3. Functie insteltoets (MODE)
4. Energiebesparingstoets (ECONOMY)
5. Toets voor geluidsbeperking buitenunit
6. ON-TIMER-toets
7. OF-TIMER-toets
8. Klok insteltoets
9. Extra-vermogen toets
10. Temperatuur insteltoets (SET TEMP) ∧/ ∨
11. AAN/UIT-toets
12. Luchtsnelheidinsteltoets (FAN)

13. Swing-toets

14. Instel-toets (SET)

15. Slaaptoets (SLEEP)
16. CANCEL-toets
17. RESET-toets
18. SELECT-toets △/▽

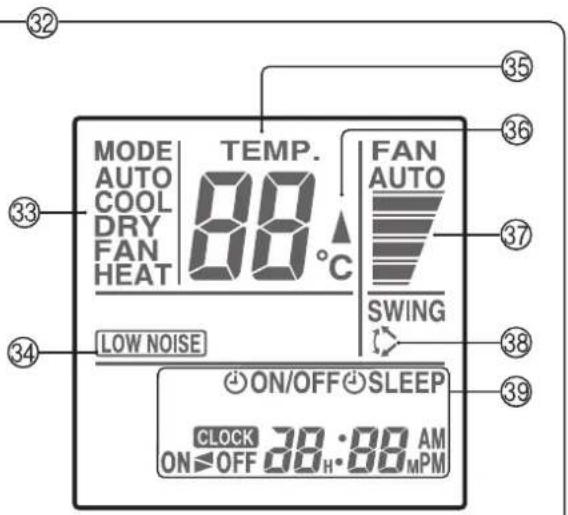

19. Display van de afstandsbediening (fig. 6)
20. Functie display
21. Geluidsbeperking display
22. Temperatuurinstelling display
23. Zender display
24. Luchtsnelheid display
25. SWING display
26. Klok- en TIMER display

4. Voorbereiding

Inschakelen van de apparatuur

1. Steek de stekker in het stopcontact.
2. Zet de eventuele hoofdschakelaar op ON.

Voorbereiding van de afstandsbediening

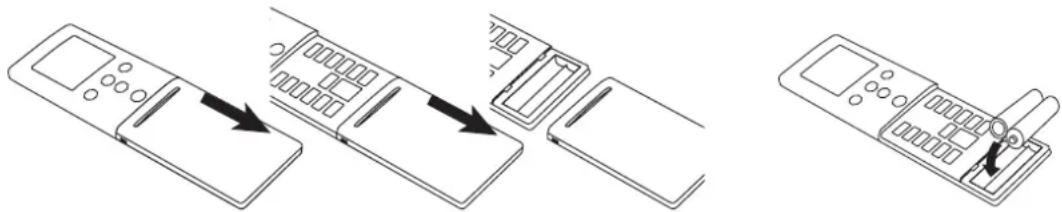

Plaatsen van de batterijen (RO3, LRO3 of AAA x 2)

1. Druk op het klepje aan de achterzijde van de afstandsbediening en schuif het in de richting van de pijl.
2. Plaats de batterijen in de juiste richting (+/-) in het batterijenvakje.
3. Sluit het batterijenvakje weer af met het klepje.

Instellen van de tijd

1. Druk op de CLOCK ADJUST-toets. Gebruik een balpen of ander puntig voorwerp om de toets in drukken (21).
2. Gebruik de (△/▼) SELECT-toetsen om de tijd in te stellen.
   △-toets: voor het vooruit laten lopen van de tijd. ▽-toets: voor het achteruit laten lopen van de tijd. De tijd loopt per minuut voor- of achteruit. Om de tijd in stappen van 10 minuten te laten verspringen, houdt u de toets ingedrukt.
3. Druk opnieuw de CLOCK ADJUST-toets in. De tijdsinstelling staat in het geheugen en de klok gaat lopen.

LET OP!

- Als de afstandsbediening voor een langere periode niet wordt gebruikt, dient u de batterijen te verwijderen. Dit om beschadiging van de afstandsbediening door lekkage van de batterijen te voorkomen. Zorg dat uw huid, ogen en mond niet in contact komen met de batterijenvloeistof van de eventueel lekkende batterijen. Bij contact het lichaamsdeel afspoelen met stromend water.

Raadpleeg uw arts voor verdere behandeling.

• Lege batterijen tijdig verwijderen en deponeren in de milieubox of bij de inzameling van chemisch afval. Geen lege batterijen opladen!
• Beide batterijen gelijktijdig vervangen.
• Batterijen blijven onder normale omstandigheden ongeveer één jaar houdbaar. Als blijkt dat de afstandsbediening niet naar behoren functioneert, vervang dan de batterijen en druk op de ACL-toets met het puntje van een balpen of ander puntig voorwerp.
• Houd de batterijen buiten bereik van kinderen.

FUJITSU

Gebruik van de afstandsbediening

• De afstandsbediening moet op de signaalontvanger van de airconditioner worden gericht.
• Bereik: ongeveer 7 meter.
• Als een signaal door de airconditioner wordt ontvangen hoort u een pieptoon.
• Druk de toets nogmaals in als u geen pieptoon hoort.

Houder voor de afstandsbediening

- De houder kan op de muur gemonteerd worden. Let op dat de airconditioner goed bereikbaar is voor het signaal van de afstandsbediening.

1. Bevestig de houder.
2. Plaats de afstandsbediening in de houder.
3. Neem de afstandsbediening uit de houder voor handmatig gebruik.

schroeven

induwen

plaatsen

omhoog bewegen

uitnemen

5. Instellen van de functies

Instellen van de gewenste functie

1. Druk op de START/STOP-toets. Het OPERATION-lampje (groen) gaat branden De airconditioner start.

2. Druk op de MODE-toets en selecteer de gewenste functie. De functie verschijnt op de display. Iedere keer als de toets wordt ingedrukt verschijnen de functies in de onderstaande volgorde:

Na 3 seconden verschijnen de eerder ingestelde functies weer op de display.

Instellen van de temperatuur (SET TEMP.)

Druk op de SET TEMP-toets.

^ toets: druk op deze toets om de temperatuur te verhogen.

√ toets: druk op deze toets om de temperatuur te verlagen.

Temperatuurbereik:

Automatisch (AUTO): 18 tot 30 °C

Verwarmen (HEAT) 16 tot 30 °C

Koelen/ontvochtigen(COOL/DRY): 18 tot 30 °C

• In de functie circuleren kan de thermostaat kan niet worden ingesteld. De temperatuur verschijnt niet op de display van de afstandsbediening.
• De ingestelde temperatuur kan worden beschouwd als een standaard, die een kleine afwijking kan vertonen van de actuele kamertemperatuur.

Na 3 seconden verschijnen de eerder ingestelde functies weer op de display.

Instellen van de luchtsnelheid (FAN)

Druk op de FAN-toets.

Iedere keer als de toets wordt ingedrukt verschijnen de snelheden in de onderstaande volgorde:

Na 3 seconden verschijnen de eerder ingestelde functies weer op de display.

Als de FAN CONTROL op AUTO staat:

Verwarmen (HEAT):

De ventilator zal optimaal de warme lucht laten circuleren. De ventilatordraait echter heel langzaam als de uitgeblazen lucht te koud is.

Koelen (COOL):

Zodra de ruimtetemperatuur in de automatische (AUTO) functie de ingestelde temperatuur bereikt heeft, schakelt de ventilator automatisch over op de lage snelheid.

Luchtsnelheid (FAN):

Als het verschil tussen de ruimtetemperatuur en de ingestelde temperatuur is teruggebracht of verhoogd, dan wordt de snelheid van de ventilator aangepast.

In de monitor-functie en in het begin van de verwarmingsfunctie zal de ventilator op zeer lage snelheid draaien.

Super Quiet functie

In deze functie zal de luchtsnelheid iets afnemen, waardoor er minder geluid wordt geproduceerd.

• De super stil (QUIET) functie kan niet worden gebruikt bij de ontvochtigingsfunctie (DRY). Ditzelfde geldt als de functie DRY is ingesteld via de automatische stand.
• De koel- en verwarmingsfunctie zullen iets afnemen wanneer de super stil (QUIET) functie is ingeschakeld. Gebruik de FAN-toets als de ruimte onvoldoende verwarmd of gekoeld wordt.

Uitschakelen van de airconditioner

Druk op de START/STOP-toets.

Het groene OPERATION lampje gaat uit.

Bijzonderheden van de functies

Automatische omschakelfunctie (AUTO CHANGEOVER)

• Als de automatische omschakelfunctie wordt geselecteerd, zal de ventilator ongeveer een minuut lang zeer langzaam draaien, terwijl de airconditioner de ruimteomstandigheden analiseert om de juiste functie te kiezen.
• Als het verschil tussen de ingestelde temperatuur en de huidige ruimtetemperatuur meer dan +2 °C bedraagt, wordt de koelfunctie gekozen.
• Als het verschil tussen de ingestelde temperatuur en de huidige ruimtetemperatuur tussen + / -2 °C ligt, wordt de monitor functie gekozen.
• Als het verschil tussen de ingestelde temperatuur en de huidige ruimtetemperatuur meer dan -2 °C bedraagt, wordt de verwarmingsfunctie functie gekozen.
• Als de airconditioner de ruimtetemperatuur bijna op de ingestelde temperatuur heeft gebracht, zal hij gaan draaien in de monitorfunctie. In deze stand zal de ventilator zeer langzaam draaien. Als de ruimtetemperatuur aanzienlijk verandert, zal de airconditioner nogmaals de juiste functie kiezen (verwarmen, koelen), om de ruimtetemperatuur weer in overeenstemming met de ingestelde temperatuur te brengen. (Het werkgebied van de monitorfunctie is + / - 2 °C van de ingestelde temperatuur.)
• Als de automatisch gekozen functie niet optimaal naar uw zin werkt, selecteer dan een van de andere functies (verwarmen, koelen, ontvochtigen, ventileren.)

Verwarmen (HEAT)

• Deze functie wordt gebruikt voor het verwarmen van de ruimte.
• Wanneer deze functie is geselecteerd zal de ventilator gedurende 3 - 5 minuten in laag toerental draaien. Daarna zal de ingestelde ventilatorstand functioneren. Deze tijd geeft de binnenunit de mogelijkheid om zich op te warmen.
• Wanneer de ruimtetemperatuur erg laag is, zal de buitenunit langzaam invriezen. Hierdoor lopen de prestaties terug. De unit zal van tijd tot tijd de 'defrost' opstarten. Gedurende deze defrostperiode zal het OPERATION-lampje (rood) knipperen en het verwarmen zal stoppen.

Koelen (COOL)

- Deze functie wordt gebruikt voor het koelen van de ruimte.

Ontvochtigen (DRY)

• Deze functie wordt gebruikt bij geleidelijke koeling en tegelijkertijd voor ontvochtiging van de ruimte.
• De ruimte kan niet verwarmd worden tijdens het ontvochtigen.
• Gedurende de ontvochtiging (DRY) werkt de ventilator van de airconditioner op lage snelheid om de gewenste luchtvochtigheid te bereiken. De ventilator stopt af en toe. De ventilator zal op lage snelheid gaan draaien als de luchtvochtigheid toeneemt.
• De luchtsnelheid kan niet handmatig gewijzigd worden tijdens de ontvochtiging (DRY).

Circuleren (FAN)

- Wordt gebruikt om de lucht in de ruimte te laten circuleren.

Tijdens verwarmen

Stel de thermostaat hoger in dan de ruimtetemeratuur. De functie verwarmen werkt niet als de temperatuur lager is ingesteld dan de ruimtetemeratuur.

Tijdens koelen/ontvochtigen

Stel de thermostaat lager in dan de ruimtetemperatuur. De functie koelen/ontvochtigen werkt niet als de thermostaat hoger ingesteld is dan de actuele ruimtetemperatuur (in de stand koelen werkt alleen de ventilator).

Tijdens circuleren

De koel- en verwarmingsfunctie werken niet tijdens het circuleren.

6. Extra Vermogen functie

Gebruik deze functie voor het snel koelen of verwarmen van de ruimte. Start de airconditioner alvorens deze functie te selecteren.

Inschakelen van de functie

Druk op de POWERFUL-toets.

Uitschakelen van de functie

Druk nogmaals op de POWERFUL-toets. De airconditioner hervat de normale functie.

Bijzonderheden van de Extra Vermogen functie

Koelen/Ontvochtigen

• Bij vol vermogen koelt deze functie de ruimte in één keer tot ongeveer de ingestelde temperatuur.
• De functie wordt automatisch uitgeschakeld als de temperatuur voldoende gedaald is of 20 minuten na het instellen van de functie. Het is niet mogelijk een andere tijdinstelling voor het uitschakelen te selecteren.
• Bij vol vermogen verwarmt deze functie de ruimte in één keer tot ongeveer de ingestelde temperatuur.
• De functie wordt automatisch uitgeschakeld als de temperatuur voldoende gestegen is of 20 minuten na het instellen van de functie. Het is niet mogelijk een andere tijdinstelling voor het uitschakelen te selecteren.
• Luchtrichting en luchtsnelheid worden automatisch gekozen in deze functie. De luchtrichting kan worden gewijzigd met de luchtrichting insteltoets.
• De Extra Vermogen functie en de Energie besparende functie kunnen niet tegelijkertijd worden geselecteerd. De functie die als laatste op de afstandsbediening is ingedrukt wordt ingeschakeld.
• De Extra Vermogen functie en de Geluidbeperkende functie van de buitenunit kunnen niet tegelijkertijd worden geselecteerd. De functie die als laatste op de afstandsbediening is ingedrukt wordt ingeschakeld.

Verwarmen

7. Energiebesparende functie

Start de airconditioner alvorens deze functie te selecteren.

Inschakelen van de functie

Druk op de ECONOMY-toets. Het ECONOMY-indicatielampje (groen) gaat branden. De functie start.

Uitschakelen van de functie

Druk nogmaals op de ECONOMY-toets. Het ECONOMY-indicatielampje gaat uit en de functie stopt.

● Indicatie-lampje Functie ▪ Timer ○ Energie- besparing ▪ ■ = Aan ○ = Uit

Bijzonderheden van de Enegiebesparende functie

• Bij maximaal vermogen is de Energiebesparende functie ongeveer 70% van het normale vermogen bij koelen en verwarmen.
• Selecteer de normale functie als de ruimte in de Energiebesparende functie onvoldoende wordt gekoeld of verwarmd.
• De Energiebesparende functie kan niet worden ingeschakeld tijdens de Monitor-periode van de Automatische functie (AUTO).
• De Extra Vermogen functie en de Energiebesparende functie kunnen niet tegelijkertijd worden geselecteerd. De functie die als laatste op de afstandsbediening is ingedrukt wordt ingeschakeld.

8. Timerfunctie

Controleer of de afstandsbediening de juiste tijd aangeeft, voor u gaat werken met de TIMER functie.

Gebruik van de ON TIMER of de OFF TIMER

1. Druk op de START/ STOP toets (indien de airconditioner al in werking is, ga naar stap 2). Het groene lampje op de airconditioner gaat branden.
2. Druk op de ON TIMER / OFF TIMER toets. Het oranje lampje op de binnenunit gaat branden.
3. Gebruik de SELECT-toetsen om de gewenste OFF TIME of ON TIME te selecteren. Stel de tijd in terwijl het tijd-display knippert. (Het display blijft ongeveer 5 seconden knipperen.) om de tijd naar voren te laten verlopen; om de tijd terug te laten lopen.

Na ongeveer 5 seconden wordt de complete display weer zichtbaar.

Gebruik van de PROGRAM TIMER

1. Druk op de START/ STOP toets (indien de airconditioner al in werking is, ga naar stap 2). Het groene lampje op de airconditioner gaat branden.
2. Druk op de ON TIMER / OFF TIMER-toets. Het TIMER lampje (oranje) op de binnenunit gaat branden.
3. Druk op de SELECT-toetsen om de gewenste ON TIME of OFF TIME te selecteren.
4. Druk op de ON TIMER / OFF TIMER-toets.

5. Druk op de SELECT-toetsen om de gewenste ON TIME of OFF TIME te selecteren.

6. De display toont afwisselend "OFF TIMER" en "ON TIMER" en toont vervolgens de tijdinstelling van de eerstkomende functie.

7. De Timerfunctie start. Als de ON TIMER als eerste is geselecteerd, gaat de airconditioner op dit moment uit.
8. Na ongeveer 5 seconden wordt de gehele display weer zichtbaar.

Opheffen van de timerfunctie

Druk op de CANCEL-toets. De unit keert terug naar de normale werking.

Wijzigen van de TIMER instelling

Volg stap 2 en 3 van in- en uitschakelen van de timerfunctie. Druk op de ON TIMER-toets of de OF TIMER-toets om OFF-ON of ON-OFF te selecteren

Stoppen van de airconditioner als de TIMER in werking is

Druk op de START/ STOP toets.

Wijzigen van de functie

Indien u een functie wilt wijzigen (koelen, luchtcirculatie, thermostaatinstelling, luchtuitblaasrichting, super stil functie), nadat de timer is ingesteld, wacht u tot de door u eerder ingestelde functies weer op de display verschijnen.

Bijzonderheden timerfunctie

• Het is mogelijk in het programma de inschakeltijd en de uitschakeltijd eenmaal per etmaal (24 uur) in te stellen dus OFF timer ON timer of OFF timer ON timer.
• De eerste TIMER tijd die u instelt kan het beste zo dicht mogelijk liggen bij de huidige tijd. De volgorde van werking staat met pijltjes aangegeven op de display.
• Een voorbeeld van het gebruik van het programmeren van de TIMER is: uitschakelen als u gaat slapen en inschakelen voordat u ontwaakt.

9. Slaapfunctie (SLEEP)

In tegenstelling tot de andere timerfuncties, wordt de slaapfunctie gebruikt om de airconditioner na een bepaalde tijd (bijv. 2 uren) uit te schakelen.

Gebruik van de slaapfunctie

Tijdens het wel of niet in werking zijn van de airconditioner drukt u op de SLEEP-toets. Het OPERATION lampje (groen) en het TIMER lampje (oranje) gaan branden.

Wijzigen van de ingestelde tijden

Druk nogmaals op de SLEEP- toets om de tijd te wijzigen m.b.v. de TIMER SET toetsen t . Stel de tijd in terwijl de TIMER MODE display knippert. (Dit duurt ongeveer vijf seconden.)

Na deze vijf seconden wordt de gehele display weer zichtbaar.

Stoppen van de TIMER-functie

Druk op de CANCEL-toets. De unit werkt verder in de normale functie.

Stoppen van de airconditioner als de TIMER in werking is

Druk op de START/ STOP toets.

Bijzonderheden slaapfunctie

Om overmatige koeling terwijl u slaapt te voorkomen, zal tijdens de slaapfunctie de ingestelde temperatuur automatisch aangepast worden in overeenstemming met de ingestelde uitschakeltijd. Als de ingestelde tijd is verstreken schakelt de airconditioner zichzelf automatisch uit.

Tijdens verwarmen:

Als de slaaptijd is ingesteld, daalt de thermostaat-temeratuur ieder halfuur 1°C. Wanneer de verlaging in totaal meer dan 4°C bedraagt, zal de temperatuur worden vastgehouden tot de unit automatisch uitschakelt.

1°C 2°C 3°C 4°C 30. min. 1 uur 1,5 uur ingestelde tijd

Tijdens koelen/ontvochtigen:

Als de slaaptijd is ingesteld, stijgt de thermostaat-temperatuur ieder uur 1°C. Als een verhoging van 2°C is bereikt, dan zal de airconditioner die temperatuur behouden totdat de ingestelde tijd is verstreken. Daarna schakelt de airconditioner zichzelf automatisch uit.

ingestelde tijd 1 uur 1 °C 2 °C

10. Instellen luchtuitblaasrichting

Gebruik de afstandsbediening voor het verstellen van de verticale uitblaasrichting. Met behulp van de SET toets kan een op- en neergaande luchtstroom worden geregeld. De horizontale luchtstroom van links naar rechts kan worden geregeld door de lamellen met de hand te verstellen.

Verticale verstelling luchtuitblaasrichting

Druk op de SET-toets. Iedere keer als de toets wordt ingedrukt, verandert de richting als volgt:

Luchtrichting en functie:

1, 2, 3, 4, 5, 6 bij koelen, ontvochtigen en verwarmen.

De functie weergave op de display van de afstandsbediening zal niet veranderen.

• Gebruik de aangegeven luchtuitblaasrichtingen die in de afbeelding zijn aangegeven.
• De verticale luchtuitblaasrichting wordt automatisch ingesteld, afhankelijk van de ingestelde functie: Tijdens koelen en ontvochtigen: Horizontale richting 1 Tijdens verwarmen: Neerwaartse richting 6.

1 2 3 4 5 6

• De auto-functie kan tijdens de eerste minuut van de werking niet versteld worden, de stand in de eerste minuut is horizontaal 1.
• De luchtrichting zal tijdelijk 1 zijn als de temperatuur van de luchtstroom aan het begin van de verwarmingsfunctie te laag is.

Horizontale verstelling luchtuitblaasrichting

Plaats de links-rechts lamellen in de door u gewenste positie. Zorg dat de verticale lamellen (Op/Neer) volkomen stilstaan, voordat u de Links/Rechts lamellen verstelt.

links-rechts lamellen knoppen (2 plaatsen) knop

GEVAAR!

• Steek geen voorwerpen of vingers tussen de lamellen. De ventilator kan op hoge snelheid draaien en lichamelijk letsel veroorzaken.
• Zet de airconditioner niet aan wanneer de verticale of horizontale lamellen geblokkeerd zijn.
• Gebruik altijd de afstandsbediening om de luchtrichting te verstellen voor de op- en neerwaartse beweging. Handmatig verstellen van de lamel kan problemen opleveren. Als dit gebeurt, herstart dan de airconditioner zodat de lamel zijn oorspronkelijke stand weer inneemt.
• Tijdens de koel- en ontvochtigingsfunctie mogen de verticale lamellen niet buiten hun instelgebied 1-3 bewogen worden. Gebruik van de stand 4-6 bij koelen en ontvochtigen kan resulteren in condens dat via de lamellen uit de airconditioner zal druppelen. Als de lamel tijdens de koelen ontvochtigingsfunctie voor meer dan 30 minuten buiten de stand 1-3 staat, dan gaat deze automatisch terug naar 3.
• Als in de gekoelde ruimte kinderen, ouderen of zieke personen aanwezig zijn, dienen de ruimte-temperatuur en de uitblaasrichting zorgvuldig te worden afgesteld.

FUJITSU

11. Swingfunctie

Voordat de swingfunctie wordt geactiveerd moet de airconditioner worden ingeschakeld.

Instellen van de swingfunctie

Druk op de SWING-toets. De SWING-display gaat branden. In deze stand zullen de luchtuitblaas-lamellen automatisch op en neer bewegen voor een gelijkmatige luchtstroom.

Stoppen van de swingfunctie

Druk opnieuw op de SWING-toets. De SWING display gaat uit. De luchtuitblaaslamellen komen terug in de stand die voor de swingfunctie stond ingesteld.

Bijzonderheden van de swingfunctie

• Het SWING-bereik is afhankelijk van de ingestelde luchthoeveelheid.
• De luchtrichting kan niet worden ingesteld tijdens de SWING-functie.
• De swingfunctie kan tijdelijk stoppen als de ventilator niet in werking is of als deze op zeer lage snelheid draait.

Tijdens koelen/ontvochtigen: Swing tussen 1 en 3 (07/09/12/14LEC)

Tijdens verwarmen: Swing tussen 3 en 6 (07/09/12LEC); tussen 4 en 6 (14LEC)

12. 10° C verwarmingsfunctie

De ruimtetemperatuur kan op 10° C worden gehouden door de 10° HEAT-toets in te drukken.

Deze functie voorkomt dat de ruimtetemperatuur te ver daalt.

Gebruik van de 10° C functie

Druk op de 10° C HEAT-toets. Het ECONOMY-lampje (groen) gaat branden.

Stoppen van de 10° C functie

Druk op de START/STOP-toets Het ECONOMY-lampje gaat uit. De functie wordt uitgeschakeld.

● Indicatie-lampje Functie ○ Timer ○ Energie- besparing ● ● = Aan ○ = Uit

Bijzonderheden 10° C verwarmingsfunctie

• De verwarmingsfunctie werkt niet als de ruimtetemperatuur hoog genoeg is.
• Tijdens de 10^ C verwarmingsfunctie kan alleen de SET-functie worden gebruikt.

13. Manual auto functie

Gebruik de manual auto toets als de afstandsbediening weg of onbruikbaar is (het bedieningspaneel zit onder het luchtinlaatrooster).

Gebruik van de manual auto functie

Druk langer dan 3 seconden (maar korter dan 10 seconden) op de MANUAL AUTO-toets op het bedieningspaneel.

Stoppen van de manual auto functie

Druk gedurende 3 seconden op de MANUAL AUTO-toets.

• Als de airconditioner bediend wordt met de MANUAL AUTO toets, dan is de werking volgens de ingestelde functies van de automatisch (AUTO) functie.
• De circulatiesnelheid staat op automatisch (AUTO) en de temperatuurinstelling is standaard (24 °C).

14. Geluidsbeperking van de buitenunit

Deze functie reduceert het geluidsniveau van de buitenunit door het verlagen van de ventilatorsnelheid en het toerental van de compressor. Vooral nuttig als het stil is in de omgeving, bijv. 's nachts.

Instellen van de functie

Druk op de geluidsbeperking-toets. "LOW NOISE" verschijnt op de display van de afstandsbediening.

Stoppen van de functie

Druk nogmaals op de geluidsbeperking-toets. "LOW NOISE" verdwijnt van de display en de unit keert terug in de normale functie.

Bijzonderheden van de functie

• Deze functie kan worden gebruikt tijdens koclen, verwarmen en de Automatische functie. Tijdens circuleren en ontvochtigen kan de functie niet worden gebruikt.
• De instelling wordt bewaard als de airconditioner wordt stopgezet. Ook de display op de afstandsbediening wordt vastgelegd.
• Als de snelheid van de ventilator en het toerental van de compressor voldoende zijn verlaagd, zal deze functie de snelheden niet nog verder verlagen.
• De Geluidbeperkende functie en de Extrta vermogen functie kunnen niet tegelijkertijd worden geselecteerd. De functie die als laatste op de afstandsbediening is ingedrukt wordt ingeschakeld.

15. Onderhoud en schoonmaak

LET OP!

• Trek voor u begint met schoonmaken de stekker uit het stopcontact of zet de hoofdschakelaar uit.
• Zorg dat het luchtinlaatrooster goed is bevestigd.
• Let op bij het verwijderen en vervangen van de luchtroosters voor de warmtewisselaar. Aanraking kan persoonlijk letsel veroorzaken.

Reinigen van het luchtinlaatrooster

Verwijderen van het luchtinlaatrooster

1. Plaats uw handen op de beide uiteinden van het inlaatpaneel en trek het naar voren.
2. Trek het paneel door de weerstand en verwijder het.
3. Druk op de vrijkomende knop en open het inlaatrooster geheel.

inlaatrooster ophang- haak knop

Reinigen

Gebruik een stofzuiger om stofresten te verwijderen. Veeg daarna het rooster af met een warme vochtige doek. Droog het rooster met een schone droge doek.

Terugplaatsen van het luchtrooster

1. Duw beide knoppen geheel opzij.
2. Plaats het rooster met de linker- en rechter scharnieropening op het inlaatpaneel.
3. Duw op de gemarkeerde plaats om het inlaatrooster te sluiten.

2 1 3 ophang- haak houder knop 1 3 2

Reinigen van het luchtfilter

Verwijderen van het luchtfilter

Open het luchtrooster en verwijder het luchtfilter.

1. Pak het handvat van het luchtfilter vast, maak de beide haakjes los en haal het filter uit de behuizing.

Luchtfilter (links en rechts) Handgreep luchtfilter haken (2 plaatsen)

Reinigen

Verwijder het stof met de stofzuiger of met water. Na het reinigen met water moet het filter goed drogen op een schaduwrijke plaats.

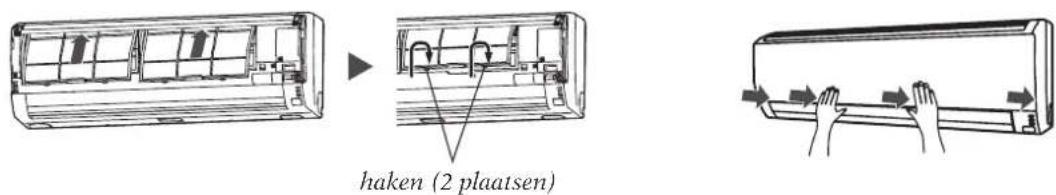

Herplaatsen van het luchtfilter

1. Houd de zijkanten van het luchtfilter precies voor het frontpaneel en druk het filter stevig vast. De twee onderste haken moeten goed in de gaten van het frontpaneel zitten.
2. Sluit het inlaatrooster.

haken (2 plaatsen)

(Duidelijkheidshalve is in de illustratie het inlaatrooster weggelaten.)

- Gebruik een neutraal schoonmaakmiddel of de stofzuiger voor het reinigen.

- Als het filter nat gereinigd is, laat het dan drogen op een schaduwrijke plaats, voordat u het weer installeert.

- Als zich stof heeft opgehoopt op het luchtfilter, dan kan dit de oorzaak zijn van een slechtere uitblaaskwaliteit en van inefficiënt gebruik.

- Tijdens intensief gebruik moeten de luchtfilters om de 2 weken worden gereinigd.

- Bij langdurig gebruik kan zich in het filter vuil verzamelen, wat een optimale werking verhindert. Het is raadzaam de airconditioner regelmatig te laten inspecteren in aanvulling op uw eigen onderhoudsactiviteiten. Voor meer informatie, raadpleeg de erkende installateur.

- Gebruik geen water warmer dan 40°C voor het schoonmaken. De omkasting kan krom trekken of verkleuren. Dit geldt ook bij het schoonmaken met chemische schoonmaakmiddelen.

- Gebruik in de nabije omgeving van de airconditioner geen ontvlambare sprays zoals haarlak en insecticiden.

- Als u de airconditioner voor een langere periode niet gebruikt, laat deze dan een dag draaien bij droog weer, om de interne delen goed te laten drogen voordat deze worden uitgeschakeld.

FUJITSU

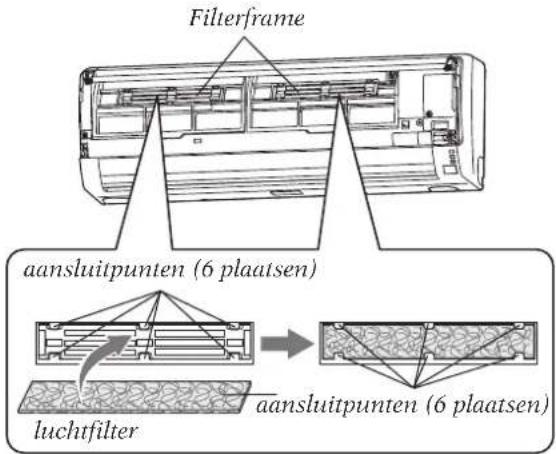

Reinigen van het luchtreinigingsfilter

1.Open het luchtinlaatrooster en verwijder de luchtfilters.

Filterframe aansluitpunten (6 plaatsen) luchtfilter aansluitpunten (6 plaatsen)

(Voor de duidelijkheid is in de illustratie het luchtinlaatfilter weggelaten.)

1. Bevestig de luchtreinigingsset aan het frame van het frontpaneel.

- Plaats het luchtreinigingsfilter in de 6 aansluitpunten van het filterframe.

3.Plaats de beide luchtfilters terug en sluit het luchtinlaatrooster.

- Zet de unit niet in werking met geopend luchtinlaatrooster!

- Toepassing van het luchtreinigingsfilter is het meest effectief, als de ventilatorstand op HOOG wordt ingesteld.

Vervangen van vervuilde luchtreinigingsfilters

- Gebruik bij vervanging van vervuilde filters de volgende componenten (los verkrijgbaar):

1. Open het luchtinlaatrooster en verwijder de luchtfilters.

Filterframe luchtfilter (links en rechts)

2.Vervang de vervuilde luchtreinigingsfilters door 2 nieuwe.

- Verwijder de vervuilde luchtreinigingsfilters in tegengestelde volgorde als de plaatsing.

- Installatie van het nieuwe filter is identiek aan de installatie van het oorspronkelijke filter.

3.Herplaats de beide luchtfilters en sluit het luchtinlaatrooster.

- Zet de unit niet in werking met geopend luchtinlaatrooster!

Over het luchtreinigingsfilter

Polyphenol Catechin Air Cleaning Filter (één laag)

• De luchtreinigingsfilters zijn wegwerpfilters. (Ze kunnen niet worden gewassen en hergebruikt.)
• Gebruik de filters zo snel mogelijk na het openen van de verpakking. (Het reinigend vermogen neemt af, als de filters in geopende verpakking worden bewaard.)
• Normaal gesproken moeten de filters ongeveer eens per drie maanden worden vervangen.
• Gebruik van kwaliteitsfilters (UTR-FA16; los verkrijgbaar) wordt sterk aanbevolen.

Geurfilter (één laag - lichtblauw)

• Voor een goede werking moeten de geurfilters ongeveer om de drie jaar worden vervangen.
• Gebruik van kwaliteitsfilters (UTR-FA16-2; los verkrijgbaar) wordt sterk aanbevolen.

Onderhoud van het geurfilter

• Voor een goede werking is het nodig het geurfilter om de drie maanden schoon te maken:
• verwijder het geurfilter
• spoel de filters goed af in heet water met een zacht, neutraal wasmiddel. (Nooit wrijven of schrobben, dat heeft een nadelige invloed op de werking.)

• Naspoelen met schoon water

• In de schaduw laten drogen

- Plaats het filter terug.

• Alleen te gebruiken bij correcte instelling tijdens de installatie. Raadpleeg uw installateur als u deze functie wilt gaan gebruiken.
• Het indicatie-lampje gaat branden als de filters moeten worden vervangen. Reinig het filter volgens de reinigingsvoorschriften. Druk na het schoonmaken korter dan 2 seconden op de MANUAL AUTO-toets op de binnenunit.

- Indicatie-lampje

Functie

Timer

Energie- besparin

= Knippert

= Uit

16. Problemen

WAARSCHUWING!

Zet in geval van storing (brandlucht, etc.) onmiddellijk de airconditioner stop. Sluit de stroom af en raadpleeg de erkende installateur voor verdere actie. Als u de stroom uitschakelt, doe dit dan niet alleen op de airconditioner. De stroom staat dan nog steeds op het toestel. Zet dus de hoofdschakelaar op OFF en/of trek de stekker uit het stopcontact.

Voordat u de erkende installateur inschakelt, kunt u zelf de volgende problemen afhandelen:

Storing	probleem	pagina
De apparatuur werkt niet onmiddellijk	Als de airconditioner wordt stopgezet en daarna direct weer wordt opgestart dan zal de compressor de eerste 3 minuten niet werken om te voorkomen dat de zekeringen smelten.Als de stekker uit het stopcontact wordt getrokken en er daarna opnieuw wordt ingestoken, dan zal het beveiligingscircuit ervoor zorgen dat de apparatuur de eerste 3 minuten niet start.
Geluidsoverlast	Gedurende de werking en direct na het uitschakelen van de apparatuur kan het geluid van water dat door de leidingen stroomt te horen zijn. De eerste 2-3 minuten na inschakelen kunt u eventueel de koelvloeistof horen.Gedurende de werking kan het zijn dat een krakend geluid te horen is. De omkasting reageert op temperatuurverschillen.Gedurende de stand verwarmen (HEAT) kan er een licht lawaai hoorbaar zijn. Dit wordt veroorzaakt door de ontdooistand (DEFROST).	10
Geurtjes	Bepaalde geuren kunnen door de airconditioner in de ruimte worden geblazen. Dit gebeurt door- dat deze geuren (sigarettenrook etc.) worden aan- gezogen door de airconditioner.
Mist of stoom komt vrij	Gedurende het koelen en ontvochtigen kan het gebeuren dat stoom of mist vrijkomt van de airconditioner. Dit heeft als oorzaak het plotseling afkoelen van lucht door de apparatuur met als resultaat condensatie en mistvorming.Gedurende de stand verwarmen (HEAT) kan de ventilator van de buitenunit stoppen en kan er stoom ontstaan. Dit als gevolg van de ontdooistand (DEFROST).	10
Luchtstroom is zwak of stopt	De ventilator draait op lage snelheid tijdens ont- vochtiging en tijdens het meten van de ruimte- temperatuur.In de AUTO stand draait de ventilator erg langzaam.Wanneer de airconditioner start in de stand verwarmen, is de ventilatorsnelheid tijdelijk zeer laag om de interne onderdelen gelegenheid te geven op te warmen.Als gedurende de stand verwarmen de ruimte-temperatuur stijgt tot boven de temperatuurinstelling, zal de buitenunit stoppen en de binnenunit op lage snelheid gaan draaicn. Als u verder wilt verwarmen, zet dan de temperatuurinstelling hoger.Gedurende de stand verwarmen zal de unit tijdelijk stoppen met werken (tussen de 7 en 15 minuten) wanneer de defrosting stand werkt. Op het display zal DEFROST zichtbaar worden.In de monitor AUTO-stand draait de ventilator op zeer lage snelheid.	10910
Water komt uit de buitenunit	Gedurende de stand verwarmen kan er tijdens de ontdooistand (DEFROST) water uit de buitenunit komen.
De apparatuur functioneert helemaal niet meer	Zit de stekker in het stopcontact?Is er een stroomonderbreking?Is er een zekering gesmolten?Staat de hoofdschakelaar op de uit (OFF) stand?Is de timerfunctie actief?	11
Slechte koelprestaties	Is het luchtfilter verontreinigd?Is het luchtinlaatrooster of luchtuitlaatrooster verstopt?Hecft u de instellingstemperatuur correct ingesteld?Is er een deur of raam open?Is er direct zonlicht aanwezig bij de functie koelen, sluit dan een gordijn.Als de airconditioner is ingesteld op koelen, let dan op of er niet teveel mensen aanwezig zijn, dat er verwarmingsapparatuur in werking is of dat er teveel computers in de ruimte staan.Staat de unit in de SUPER QUIET functie?	1019
De unit werkt niet volgens de ingestelde waarden	Zijn de batterijen leeg?Zijn de batterijen wel goed geplaatst?

Wanneer na controle van de genoemde problemen de airconditioner niet functioneert of het TIMER-lampje nog knippert, schakel dan de stroom uit (power schakelaar op OFF) en raadpleeg de erkende installateur.

17. Bijzonderheden van de werking

Stroomstoring

• Als de airconditioner uitvalt door een stroomstoring, dan zal deze automatisch worden herstart en in dezelfde functie doorgaan als voor de stroomstoring.
• Bij stroomuitval gaan de lamellen naar de standaardinstelling bij herstarten.
• Als een stroomstoring zich voordoet tijdens de timer-functie, dan worden deze gereset. Het toestel zal starten en stoppen op de nieuwe tijdsinstelling. Als zich een timer-fout voordoet, dan knippert het groene timer-lampje.
• Wordt in de directe omgeving van de airconditioner gebruik gemaakt van een radio of een elektrisch scheerapparaat (korte golf), dan kan het gebeuren dat de airconditioner wordt verstoord. Plaats de stekker opnieuw in het stopcontact. Gebruik de afstandsbediening om de airconditioner opnieuw op te starten.

Temperatuur en vochtigheidsgraad

	Koelen Ontvochtigen Verwarmen (COOL) (DRY)
Buitentemperatuur ca. -10°C tot 43°C ca. -10°C Binnentemperatuur ca. 18°C tot 30°C ca. 18°C	tot 43°C ca. -15 °C tot 24°C tot 30°C ca. 16°C tot 30°C

• Deze airconditioner werkt volgens het warmtepomp-principe; hij absorbeert warmte van de buiten-unit en transporteert deze warmte naar de binnenunit. Dit betekent dat de verwarmingsprestaties teruglopen als de buitentemperatuur daalt. Dit houdt in, dat bijverwarming noodzakelijk kan zijn.
• Warmtepomp airconditioners verwarmen de ruimte door middel van luchtcirculatie. Het kan enige tijd duren voordat de ruimte op temperatuur is.
• Wanneer verwarmen wordt gebruikt bij lage buitentemperaturen en hoge vochtigheid kan de buiten-unit invriezen, waardoor de prestaties teruglopen. Om dit te voorkomen zal de microcomputer-processor de defrost operation inschakelen. De airconditioner zal nu tijdelijk stoppen om de defrost operation zijn werk te laten doen (7 - 15 min). Het OPERATION-lampje zal knipperen (rood).
• Als de apparatuur wordt gebruikt in een omgeving die een hogere temperatuur heeft dan in de condities staat vermeld, dan kan het zijn dat het automatische beveiligingssysteem de werking onderbreekt. Als de apparatuur wordt gebruikt bij lagere temperaturen dan aangegeven, dan kan het zijn dat de warmtewisselaar bevriest. Dit kan lekkage of ander ongemak veroorzaken.
• Gebruik de airconditioner niet voor andere doeleinden dan koelen, verwarmen, ontvochtigen en circuleren.
• Als de airconditioner voor een langere periode gebruikt wordt in een omgeving met een hoge luchtvochtigheid, dan kan zich condens vormen. Deze druppelt uit de airconditioner.
• Ook als de unit is uitgeschakeld verbruikt zij nog 20-40 W. elektriciteit. Haal daarom bij lage temperaturen ( ± 10 ^ of lager) de stekker uit het stopcontact.
• Haal de stekker uit het stopcontact als de unit voor langere tijd niet gebruikt wordt.

18. Specificaties

Model
Binnenunit ASYG7LECA ASYG9LECA ASYG12LECA ASYG14LECA Condensingunit AOYG7LEC AOYG9LEC AOYG12LEC AOYG14LEC Type Inverter Inverter Inverter Inverter Voeding V/Hz 230 / 50 230 / 50 230 / 50 230 / 50
Koelen
Capaciteit kW	2,10	2,50	3,40	4,00
Opgenomen vermogen kW	0,47	0,64	0,92	1,105
Opgenomen stroom A	2,7	3,5	4,4	5,3
Energie/ Efficiency verhouding kW/kW	4,47	3,91	3,70	3,62
Verwarmen
Capaciteit kW	3,00	3,20	4,00	5,00
Opgenomen vermogen kW	0,685	0,75	0,99	1,305
Opgenomen stroom A	3,5	3,8	4,7	6,0
Max. druk
Perszijde kPa	4150	4150	4150	4150
Koudemiddel R410A g	650	650	800	1050
Binnenunit *
Hoogte	260	260	260	280
Breedte	790	790	790	790
Diepte	198	198	198	203
Massa (netto)	7,5	7,5	7,5	8,0
Condensingunit *
Hoogte	540	540	540	540
Breedte	660	660	660	790
Diepte	290	290	290	290
Massa (netto)	23	23	29	34
