AR-RAC2E - Airconditioner Fuji Electric - Gratis gebruiksaanwijzing en handleiding

Type product	Airconditioner (splitunit)
Merk	Fuji Electric
Model	AR-RAC2E
Afmetingen binnenunit (ca.)	300 mm (h) x 800 mm (b) x 200 mm (d)
Gewicht binnenunit (ca.)	10 kg
Voedingsspanning	230 V / 50 Hz
Werkingsfuncties	Koelen, verwarmen, ventilator, ontvochtigen (auto, koel, warm, ventilatie)
Temperatuurinstelling	Auto: 18-30 °C
Ventilatiesnelheden	Auto, hoog, midden, laag, stil
Afstandsbediening	Infrarood met LCD-scherm
10°C functie	Handhaaft minimumtemperatuur van 10 °C tegen bevriezing
Economy-modus	Werk op max. 70% vermogen voor energiebesparing
Verdamper droogsysteem (Coil Dry)	Droogt de binnenunit na gebruik om schimmel te voorkomen (20 min.)
Slaaptimer	Stel tijdsduur in; unit stopt na afloop en past temperatuur aan
Tijdklok (timer)	Programmeerbare aan/uit-tijden
Swing-functie	Automatisch of handmatig verstellen van lamellen voor luchtcirculatie
Test-run knop	Voor installatie; niet gebruiken in normaal gebruik (thermostaat uitschakeling)
Reset-knop	Herstart de airconditioner
Onderhoud	Reinig filters regelmatig; gebruik Coil Dry na elk gebruik
Veiligheid	Schakel stroom uit voor onderhoud; gebruik alleen door bevoegde installateur

Veelgestelde vragen - AR-RAC2E Fuji Electric

Hoe stel ik de timer in op de Fuji Electric AR-RAC2E?

Druk op de tijdklokknop (timer mode) om UIT of AAN te kiezen. Stel de gewenste tijd in met de +/- knoppen terwijl het display knippert. Na 5 seconden wordt de instelling bevestigd.

Wat is de 10°C functie en hoe gebruik ik die?

De 10°C functie houdt de kamertemperatuur op minimaal 10°C om bevriezing te voorkomen. Druk op de knop '10°C' om in te schakelen.

Hoe activeer ik de slaaptimer?

Druk op de slaap tijdklokknop (sleep). Stel met +/- de gewenste duur in. Na afloop stopt de unit automatisch.

Wat is de Coil Dry functie en wanneer gebruik ik die?

De verdamper droogsysteem (coil dry) droogt de binnenunit gedurende 20 minuten om muffigheid en bacteriegroei te voorkomen. Gebruik deze functie na elk gebruik van de airconditioner.

Hoe schakel ik de Economy-modus in?

Druk op de ECONOMY knop. De unit werkt dan op maximaal 70% van zijn vermogen voor energiebesparing.

Wat betekenen de verschillende ventilatiesnelheden?

De ventilator kan worden ingesteld op auto, hoog, midden, laag of stil. Druk herhaaldelijk op de luchtstroomknop (fan) om te wisselen.

Kan ik de luchtstroomrichting aanpassen?

Ja, druk op de swingknop om de lamellen automatisch te laten bewegen of stel handmatig een vaste stand in.

Wat moet ik doen als de airconditioner niet reageert?

Druk op de resetknop om de unit te herstarten. Controleer ook of de afstandsbediening batterijen heeft en het infraroodsignaal niet wordt geblokkeerd.

Is de AR-RAC2E geschikt voor verwarming?

Ja, de airconditioner kan zowel koelen als verwarmen. Selecteer de verwarmingsfunctie met de functieknop (MODE).

Hoe onderhoud ik de airconditioner het beste?

Reinig de filters regelmatig met een stofzuiger of water. Gebruik na elk gebruik de Coil Dry functie en schakel de stroom uit bij langdurige opslag.

GEBRUIKSAANWIJZING AR-RAC2E Fuji Electric

GEBRUIKSAANWIJZING VOOR HET BEDIENEN VAN UW AIRCONDITIONER.

Voor Fuji Electric bedieningen van het type:

AR-RAC1E

Fig. 6

Bediening:

1. Infrarood signaal zender
2. Functie knop (MODE)
3. 10° functie knop
4. Temperatuur instellingsknop
5. Verdamper droogsysteem knop (coil dry)
6. Slaap tijdklok knop (sleep)
7. Tijdklok knop (timer mode)
8. Luchtstroom knop (fan)
9. START/STOP knop
10. ECONOMY knop
11. 'Bevestig' knop (set)
12. Swing knop
13. Tijd/timer wijzigen knop (+/-)
14. Tijdsinstelling knop
15. Test run knop

Deze knop wordt gebruikt bij de installatie van de airconditioner, en wordt niet gebruikt onder normale omstandigheden, omdat de thermostaat van het binnendeel daardoor niet meer goed functioneert. Als de knop onder normale omstandigheden wordt ingedrukt, zal de binnenunit overgaan op het test programma. Het inidcatie lampje en het timer lampje zullen simultaan knipperen. Om de test run te stoppen druk dan de START/STOP knop. De airconditioner zal dan stoppen.

1. Reset knop

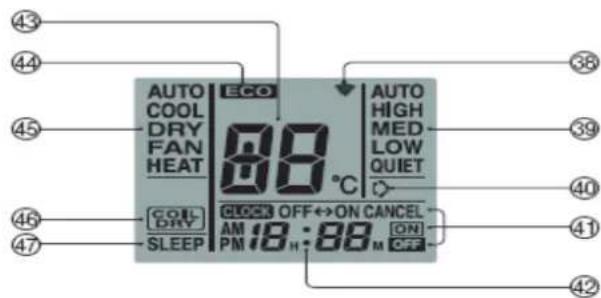

Display:

1. Zender indicatie
2. Ventilatie snelheid weergave
3. Swing weergave
4. Tijdklok functie weergave
5. Klok weergave
6. Temperatuur instelling weergave
7. Economy weergave
8. Werkingsfunctie weergave
9. Verdamper droogsysteem weergave
10. Slaap functie weergave

21. Infrarood signaal zender

22. Functie knop (MODE)

Elke keer als de knop wordt ingedrukt zal de functie veranderen in de volgende volgorde:

Ongeveer drie seconden later zal het volledige scherm weer verschijnen.

23. 10° functie knop

Als u deze functie inschakelt wordt de kamertemperatuur gehandhaafd op een minimum van 10°C om te voorkomen dat de kamertemperatuur te veel daalt.

24. Temperatuur instellingsknop

Hiermee stelt u de gewenste temperatuur in.

▲ indrukken om de temperatuur hoog in te stellen
▼ indrukken om de temperatuur lager in te stellen

Temperatuur bereik overzicht: Automatisch (AUTO): 18-30 °C

De binnenunit kan gedroogd worden door op de DROGE VERDAMPER knop (coil dry) te drukken op de afstand bediening om muffigheid te voorkomen en het opkweken van bacterie te beperken. De procedure duurt ongeveer 20 minuten na het indrukken van de knop (coil dry) en stopt automatisch. Wij adviseren u om na elk gebruik van de airconditioner deze functie te gebruiken.

26. Slaap tijdklok knop (sleep)

In tegenstelling tot andere tijdklok functies, is de SLAAP tijdklok ontworpen om de duur van de tijd in te stellen, wanneer de unit niet werkt. Om buitensporig verwarmen of koelen tijdens het slapen te verhinderen, wijzigt de slaap tijdklok functie automatisch de thermostaat instelling overeenkomstig met de tijd instelling. Wanner de tijd is verstreken, stopt de airconditioner volledig. Druk de knop in en wijzig met de + en de - de tijd.

27. Tijdklok knop (timer mode)

Druk op TIJDKLOK knop (timer) om de tijdklok UIT (off) of tijdklok AAN (on) te selecteren. Elke keer als de knop

wordt ingedrukt veranderd de tijdklok functie in de volgende volgorde: De binnenunit TIJDKLOK indicatie lamp (fig. 3 (6)) (oranje) zal gaan branden. Gebruik de TIJD INSTELLINGS knoppen om de gewenste

AAN tijd of UIT tijd in te stellen. Stel de tijd in wanneer het scherm van de tijd knippert (het scherm zal ongeveer 5 seconden blijven knipperen). + knop: Op drukken om de tijd vooruit te zetten. - knop: Op drukken om de tijd achteruit te zetten. Ongeveer 5 seconden later verschijnt het volledige scherm. U kunt de tijdklok in of uitschakelen zonder de ingestelde tijd te verliezen. Druk op de TIJDKLOK knop (timer) om de werking van de

PROGRAMMEER tijdklok te selecteren (een van beiden UIT→AAN of UIT←AAN wordt weergegeven). Het scherm geeft afwisselend "tijdklok UIT"(timer off) en "tijdklok AAN" (timer on) weer, verander dan om de tijdsinstelling weer te geven waarvan de werking als eerst komt.

28. Luchtstroom knop (fan)

Elke keer als de knop ingedrukt wordt veranderd de ventilatiesnelheid in de volgende volgorde: auto-high-med-low-quiet. Ongeveer drie seconden later verschijnt het volledige scherm weer.

29. START/STOP knop

Hiermee schakelt u de unit aan of uit.

30. ECONOMY knop

Met deze knop werkt de unit op maximaal 70% van zijn vermogen.

31. 'Bevestig' knop (set)

32. Swing knop

Hiermee bepaalt u de uitblaas richting volgens hiernaast staand voorbeeld:

33. Tijd/timer wijzigen knop (+/-)

34. Tijdsinstelling knop \

Hiermee kunt u de tijd instelfunctie activeren.

Deze knop wordt gebruikt bij de installatie van de airconditioner, en wordt niet gebruikt onder normale omstandig heden, omdat de thermostaat van het binnendeel daardoor niet meer goed functioneert. Als de knop onder nor male omstandigheden wordt ingedrukt, zal de binnenunit overgaan op het test programma. Het inidcatie lampje en het timer lampje zullen simultaan knipperen. Om de test run te stoppen druk dan de START/STOP knop. De airconditioner zal dan stoppen.

36. Reset knop

Deze knop reset de airconditioner.
