AR-RAD1E - Airconditioner Fuji Electric - Gratis gebruiksaanwijzing en handleiding

Type product	Airconditioner
Merk	Fuji Electric
Model	AR-RAD1E
Werkingsfuncties	Auto, Koelen, Drogen, Ventileren, Verwarmen
Ventilatiesnelheden	Auto, Hoog, Midden, Laag, Superstil
Temperatuurinstelling	Ja, via knoppen (24)
Timerfuncties	Timer AAN, Timer UIT, Programmeertimer (dagelijks herhalend)
Slaapfunctie	Ja, via knop (20)
Verdamper droogsysteem	Ja, activeerbaar via knop (25), duurt ca. 20 minuten
Swing	Ja, via knop (32)
Resetknop	Ja, op afstandsbediening (33)
Test run-knop	Ja (34)
Tijdinstelling	Ja, via tijd instelknop (13) en timer/klok instelknoppen
Display	Tijd, werkingsfunctie, timer, ventilatiesnelheid, ingestelde temperatuur, verdamper droog, slaap, swing
Infrarood signaalzender	Ja
Automatische werking	Bepaalt zelf koelen of verwarmen op basis van kamertemperatuur t.o.v. ingestelde temp
Superstille werking	Verlaagt ventilatiesnelheid voor stille werking, vermogen neemt iets af
Aantal pagina's handleiding	2

Veelgestelde vragen - AR-RAD1E Fuji Electric

Hoe stel ik de tijd in op de afstandsbediening van de Fuji Electric AR-RAD1E?

Druk op de tijd instelknop (13). Gebruik de timer/klok instelknoppen om de juiste tijd in te stellen. Druk nogmaals op de tijd instelknop (13) om te bevestigen.

Welke werkingsfuncties heeft deze airconditioner?

De AR-RAD1E heeft de functies Auto, Koelen, Drogen, Ventileren en Verwarmen. U kunt deze selecteren met de werkingsfunctieknop.

Hoe stel ik de temperatuur in?

Gebruik de temperatuur instelknoppen (24) om de gewenste temperatuur in te stellen. Tijdens de ventilatiestand kan de temperatuur niet worden ingesteld.

Wat zijn de beschikbare ventilatiesnelheden?

De ventilatiesnelheden zijn: Auto, Hoog, Midden, Laag en Superstil (Quiet). U kunt ze instellen met de ventilatiesnelheidsknop (29).

Hoe gebruik ik de timer AAN/UIT functie?

Zorg dat de unit aan staat. Druk op de timer functieknop (27) om timer UIT of timer AAN te selecteren. Gebruik de klok/timer instelknoppen om de gewenste tijd in te stellen. Druk opnieuw op de timer functieknop om te annuleren.

Wat is de programmeertimer en hoe stel ik die in?

Met de programmeertimer kunt u een vaste tijd voor inschakelen en uitschakelen instellen die dagelijks herhaalt. Stel eerst timer AAN en timer UIT in, druk dan op de timer functieknop tot on→off of off→on verschijnt.

Wat is het verdamper droogsysteem en hoe activeer ik het?

Het verdamper droogsysteem droogt vochtige delen in de binnenunit om schimmel en muffe lucht te voorkomen. Druk op de verdamper droogsysteemknop (25); het 'coil dry' symbool verschijnt. Na ca. 20 minuten stopt het automatisch.

Hoe werkt de automatische stand?

In de automatische stand draait de ventilator eerst een minuut op lage snelheid om de kamertemperatuur te meten. Als de temperatuur meer dan 2°C afwijkt van de ingestelde waarde, kiest de unit voor koelen of verwarmen. Bij een kleinere afwijking gaat de unit in de monitorstand.

Wat is de superstille werking?

De superstille werking verlaagt de ventilatiesnelheid voor een stille werking. Het koel- of verwarmingsvermogen neemt iets af. Als de kamer niet voldoende wordt gekoeld of verwarmd, kunt u een hogere ventilatiesnelheid kiezen.

Hoe kan ik de afstandsbediening resetten?

Druk op de resetknop (33) op de afstandsbediening om deze te resetten naar de standaardinstellingen.

GEBRUIKSAANWIJZING AR-RAD1E Fuji Electric

GEBRUIKSAANWIJZING VOOR HET BEDIENEN VAN UW AIRCONDITIONER.

VOOR DE FUJI ELECTRIC BEDIENING VAN HET TYPE:

AR-RAD1E

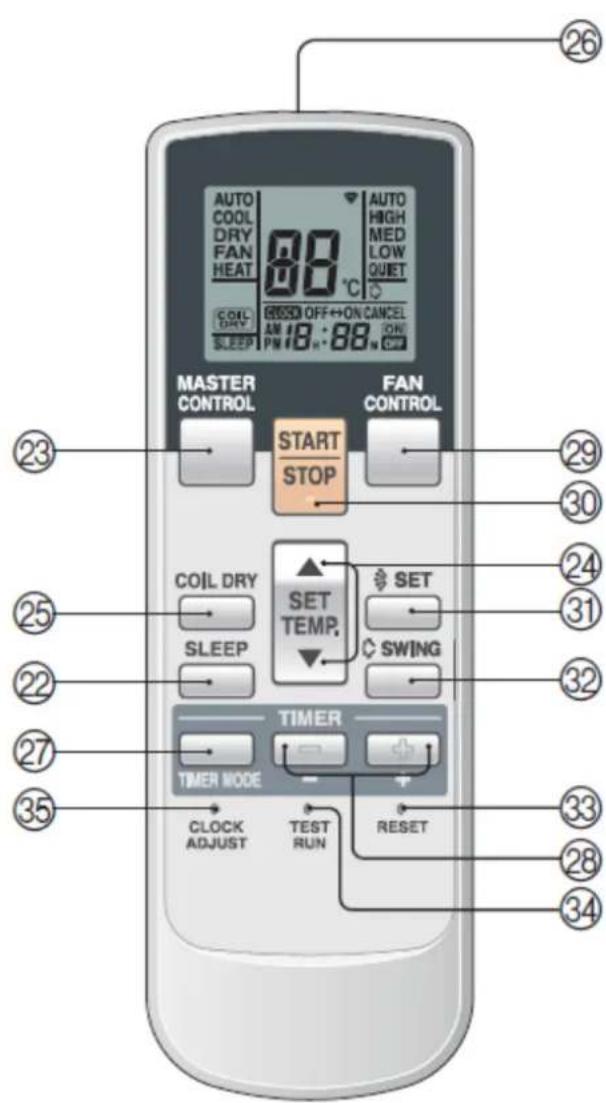

1. Slaap functie knop
2. Werkingsfunctie knop
3. Temperatuur instel knop
4. Verdamper droog systeem knop
5. Infrarood signaal zender
6. Timer functie knop
7. Tijd/timer instel knop
8. Ventilatie instel knop
9. Start/stop knop
10. Bevestig knop
11. Swing knop
12. Reset knop
13. Test run knop
14. Tijd instellen knop
15. Zend indicator
16. Tijd display
17. Werkingsfunctie display
18. Timer display
19. Ventilatie snelheid display
20. Ingestelde temperatuur dipplay
21. Verdamper droog systeem display
22. Slaap functie display
23. Swing display

De tijd instellen:

1. Druk op de tijd instellen knop (13)
2. Gebruik de timer/klok instel knoppen om de juiste tijd in te stellen
3. Druk nogmaals op de tijd instellen knop (13) om te bevestigen

De werkingsfunctie kiezen:

1. Druk op de start/stop knop (30). De werkings indicatie lampjes zullen aan gaan op de binnenunit.
2. Druk op de werkingsfunctie knop om de gewenste functie te selecteren. ledere keer als u op de knop drukt veranderd de functie in de volgende volgorde:

Auto: automatisch

Cool: koelen

Dry: drogen

Fan: ventileren

Heat: verwarmen

De temperatuur instellen:

Gebruik de temperatuur instel knoppen (24) om de gewenste temperatuur in te stellen.

Werkingsbereik thermostaat:

Tijdens de ventilatie modus zal kan de temperatuur niet ingesteld worden!

De ventilatiesnelheid instellen:

Elke keer als de ventilatie snelheid knop (29) wordt ingedrukt veranderd de ventilatie snelheid in de volgende volgorde:

Auto: automatisch

High: hoog

Med: middelmatig

Low: laag

Quiet: super stille werking

Wanneer de ventilatiesnelheid op automatisch wordt gezet:

Verwarmen:

De ventilatiesnelheid wordt aangepast om een zo goed mogelijke luchtcirculatie te verkrijgen. Echter, als de temperatuur van de lucht die uitgblazen laag is, zal de ventilatie snelheid ook laag zijn.

Koelen:

Als de kamertemperatuur de ingestelde temperatuur nadert, zal de ventilatie snelheid omlaag gaan.

Ventileren: De ventilatiesnelheid zal laag zijn.

Over de superstille werking:

Als de superstille werking wordt geselecteerd zal de ventilatie snelheid omlaag gaan om een zo stil mogelijke werking tot stand te brengen.

Tijdens de superstille werking zal het koel/verarmings— vermogen iets afnemen. Als de kamer niet koel/warm genoeg wordt tijdens de superstille werking, zet dan de ventilatiesnelheid hoger.

Over de automatische werking:

Als de automatische werking is geselecteerd zal de ventilator een minuut lang op lage snelheid draaien. De condities van de kamer worden dan bepaald. Als de kamertemperatuur meer dan 2°C is dan de ingestelde temperatuur, zal de unit gaan koelen. Als de kamertemperatuur 2°C lager is dan de ingestelde temperatuur zal de unit gaan verwarmen. Wijkt de kamertemperatuur minder dan 2°C af van de ingestelde temperatuur dan zal de airconditioner in de monitor stand gaan. In deze stand is de ventilatie snelheid laag. Mocht de kamertemperatuur wijzigen dan selecteert de unit of hij moet gaan koelen of verwarmen. Met de automatische werking stelt u dus de kamertemperatuur in de unit zal deze handhaven. De unit bepaald zelf of deze moet gaan koelen of verwarmen.

De timer AAN/timer UIT functie gebruiken:

1. Druk op de start/stop knop (30). Als de unit al aanstaat ga dan door met stap 2.
2. Druk op de Timer functie knop (27) om timer OFF (UIT) of timer ON (AAN) te selecteren.
3. Gebruik de klok/timer instel knoppen om de juiste tijd AAN of tijd UIT te selecteren.

Om de timer te annuleren druk op de timer functie knop tot u 'cancel' in de display ziet.

De programmeer timer gebruiken:

1. Zet de unit aan.
2. Stel de timer AAN en timer UIT tijd in (zie hierboven)
3. Druk nogmaals op de Timer functie knop om de programmeer tijdklok te activeren (on→off of off→on zal in de display verschijnen)

Deze functie geeft u de mogelijkheid om een vaste tijd voor het inschakelen en een vaste tijd voor het uitschakelen van de airconditioner in te stellen. Als de unit is ingesteld op deze functie zal airconditioner elke dag op dezelfde tijd aan of uit gaan.

Over het verdamper droogsysteem:

Het verdamper droogsysteem is ontworpen om de vochtige delen van de binnenunit te drogen. Als u dit doet na ieder gebruik zal dit schimmel en/of bacteriën vorming tegen gaan en muffe luchtjes doen voorkomen. Wij adviseren om na ieder gebruik van de air-conditioner deze functie te gebruiken.

Druk op de Verdamper droog systeem knop (25) om deze functie te activeren. Het 'coil dry' symbool op de display zal verschijnen. De unit zal nu de verdamper drogen. Na ongeveer twintig minuten zal het 'coil dry' symbool van uw bediening verdwijnen is de verdamper gedroogd. Wilt u tussentijds de verdamper droog functie stoppen druk dan op de start/stop knop (30).
