Type product	Airconditioner (split-systeem)
Merk	Fuji Electric
Model	AR-RY12
Koelcapaciteit	3,5 kW (12.000 BTU/u)
Verwarmingscapaciteit	3,5 kW (warmtepomp)
Energie-efficiëntieklasse	A++
Stroomvoorziening	230 V / 50 Hz
Fase	Enkelfasig
Geluidsniveau binnenunit	26 dB(A)
Geluidsniveau buitenunit	52 dB(A)
Afmetingen binnenunit (BxHxD)	800 x 290 x 200 mm
Afmetingen buitenunit (BxHxD)	750 x 550 x 300 mm
Gewicht binnenunit	10 kg
Gewicht buitenunit	30 kg
Koelmiddel	R32
Luchtdebiet	600 m³/u
Afstandsbediening	Ja
Timer	Ja, 24-uurs timer
Filter	Wasbaar fijnfilter
Ontvochtigingsfunctie	Ja
Ventilatiefunctie	Ja
Autodiagnose	Ja
Garantie	2 jaar

Veelgestelde vragen - AR-RY12 Fuji Electric

Hoe moet ik de luchtfilter reinigen?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Open het voorpaneel van de binnenunit en verwijder het wasbare fijnfilter. Reinig het filter met water en een milde zeep, laat het volledig drogen voordat u het terugplaatst.

Wat is de aanbevolen temperatuurinstelling?

Voor een optimale energie-efficiëntie wordt een temperatuur van 24-26 °C aanbevolen als u koelt, en 20-22 °C als u verwarmt.

Hoe gebruik ik de timer?

Druk op de Timer-knop op de afstandsbediening. Stel de gewenste inschakeltijd of uitschakeltijd in met de pijltjestoetsen. Bevestig met de knop Instellen. De timer kan tot 24 uur vooruit worden ingesteld.

Wat betekent de foutcode op het display?

Foutcodes geven specifieke storingen aan. Raadpleeg de handleiding voor een overzicht. Veelvoorkomende codes zijn: E1 (fout in kamertemperatuursensor), E2 (fout in verdamper sensor). Neem contact op met een erkende service als de code blijft verschijnen.

Kan ik de airconditioner zelf installeren?

Nee, installatie mag alleen worden uitgevoerd door een gecertificeerde installateur. Onjuiste installatie kan leiden tot lekkage, elektrische schokken of brand. Laat de installatie over aan een professional.

Hoe vaak moet ik onderhoud uitvoeren?

Reinig het luchtfilter elke twee weken bij normaal gebruik. Laat een jaarlijkse onderhoudsbeurt door een vakman uitvoeren om de koelvloeistof en elektrische componenten te controleren.

De airconditioner koelt niet goed, wat nu?

Controleer eerst of het filter niet verstopt is en of de temperatuurinstelling lager is dan de kamertemperatuur. Zorg dat de buitenunit vrij is van obstakels. Als het probleem aanhoudt, schakel dan een servicebedrijf in.

Hoe schakel ik over naar de verwarmingsmodus?

Druk op de Mode-knop op de afstandsbediening tot het pictogram van een zon verschijnt. Stel vervolgens de gewenste temperatuur in. De airconditioner zal dan warmte afgeven.

Waar vind ik het modelnummer?

Het modelnummer staat op een typeplaatje op de zijkant van de binnenunit en op de buitenunit. Het wordt ook vermeld in de handleiding en op de verpakking.

Hoe reset ik het apparaat?

Haal de stekker uit het stopcontact en wacht 30 seconden. Sluit de stekker weer aan en schakel het apparaat in. Als dit niet werkt, druk dan op de Reset-knop op de binnenunit (indien aanwezig) of raadpleeg de handleiding.

GEBRUIKSAANWIJZING AR-RY12 Fuji Electric

GEBRUIKSAANWIJZING VOOR HET BEDIENEN VAN UW AIRCONDITIONER.

VOOR DE FUJI ELECTRIC AIRCONDITIONERS VAN HET TYPE: AR-RY12

21 AUTO COOL ONLY PAN HEAT 88℃ AUTO HIGH MED LOW 34℃ START STOP MASTER CONTROL PAN CONTROL 22 25 26 29 31 33 34 COOL DRY SET TEMP. SLEEP SET TIME THER MODE LOCK AGAINST TEST RUN RESET

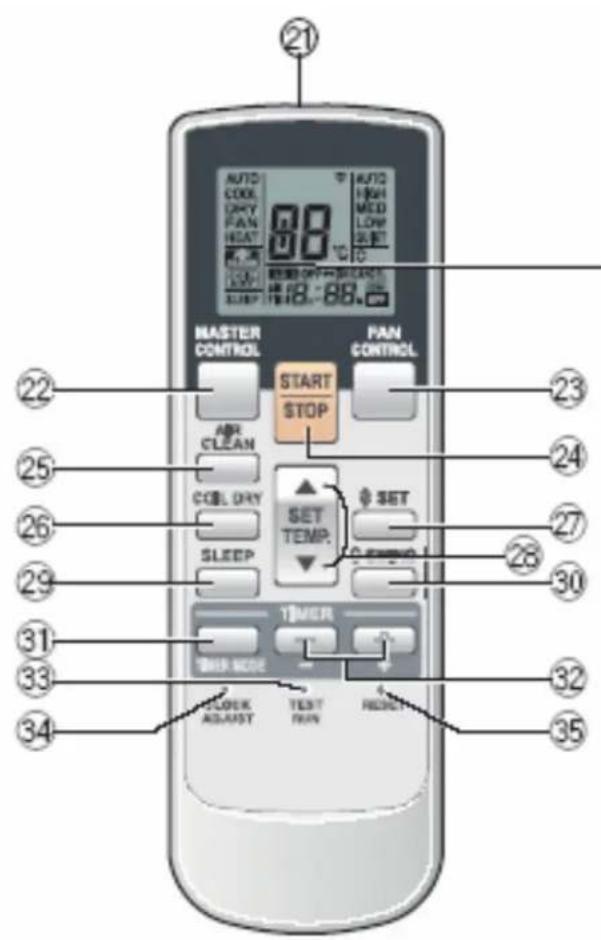

Bediening:

1. Infrarood signaal zender
2. Functie knop (master control)
3. Luchtstroom knop (fan)
4. START/STOP knop
5. Luchtreinigingsknop (air clean)
6. Verdamper droogsysteem knop (coil dry)
7. 'Bevestig' knop (set)Tijdklok knop (timer mode)
8. Temperatuur instellingsknop Luchtstroom knop (fan)
9. Slaap tijdklok knop (sleep)
10. Swing knop
11. Timer knop
12. Tijd/timer wijzigen knop (+/-)
13. Test run knop
14. Tijdsinstelling knop
15. Reset knop

AUTO COOL DRY FAN HEAT AIR CLEAN COIL DRY SLEEP 88°C CLOCK OFF↔ON CANCEL AM 18 H:88 M ON PM OFF AUTO HIGH MED LOW QUIET 37 39 41 43 45 38 40 42 44 46

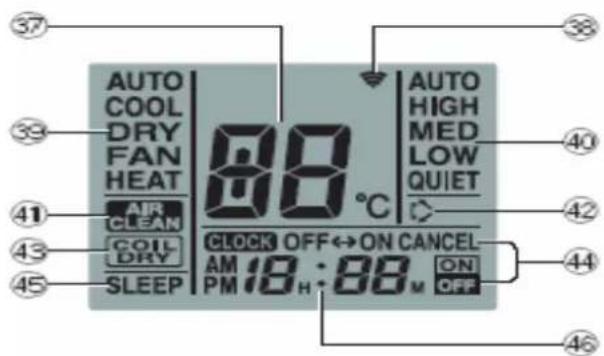

Display:

1. Temperatuur instelling weergave
2. Zender indicatie
3. Functie weergave
4. Ventilatie snelheid weergave
5. Luchtreinigings weergave
6. Swing weergave
7. Verdamper droogsysteem weergave
8. Tijdklok functie weergave
9. Slaap functie weergave

10. Klok weergave

11. Infrarood signaal zender

12. Functie knop (master control)

Elke keer dat de knop wordt ingedrukt, verandert de functie in de volgende volgorde:

1. Luchtstroom knop (fan)

Elke keer als de knop ingedrukt wordt veranderd de ventilatiesnelheid in de volgende volgorde:

auto-high-med-low-quiet. Ongeveer drie seconden later verschijnt het volledige scherm weer.

1. START/STOP knop

2. Luchtreinigingsknop (air clean)

Druk op de Air Clean knop. De binnenunit Luchtreiniging indicatie lamp (groen) licht op. De airconditioning en de luchtreiniging zullen tegelijk functioneren.

• Tijdens de werking veroorzaakt het plasmacluster een kleine hoeveelheid ozon die kan worden geroken.
• Wanneer de plasmacluster in combinatie met een ultrasone luchtbevochtiger wordt gebruikt, kunnen er witte deeltjes blijven verkleven aan het plasmafilter. Als dit gebeurt, maak zo spoedig mogelijk het plasmafilter schoon.
• De lucht reiniging kan gassen zoals koolmonoxide en alcohol niet uit de lucht verwijderen. Ventileer tijdens de werking de ruimte om verstikking te voorkomen.
• Als plasmafilter tijdens de werking wordt verwijderd, zal een veiligheidsapparaat de werking van het plasmafilter stoppen. Als dit gebeurt, zal de (groene) indicatie lamp van AIR CLEAN op de binnenunit gaan knipperen tot dat het filter is terug geplaatst.
• Gebruik de Ventilator knop (Fan) om de ventilatorsnelheid te veranderen. Het plasmafilter werkt het effectiefst bij de hoogste ventilatorsnelheid.

• De (groene) indicatie lamp AIR CLEAN zal gaan knipperen om u te informeren dat de periodieke reiniging van het plasmacluster bereikt is.

• Verdamper droogsysteem knop (coil dry)

De binnenunit kan gedroogd worden door op de DROGE VERDAMPER knop (coil dry) te drukken op de afstandbediening om muffigheid te voorkomen en het opkweken van bacterie te beperken. De procedure duurt ongeveer 20 minuten na het indrukken van de knop (coil dry) en stopt automatisch. Wij adviseren u om na elk gebruik van de airconditioner deze functie te gebruiken.

1. 'Bevestig' knop (set)

2. Temperatuur instellingsknop

▲ knop: Op drukken om de thermostaatinstellingen te verhogen.
▼ knop: Op drukken om de thermostaatinstellingen te verlagen.
AUTOMATISCH (auto)....18-30 °C
Verwarmen (heating)....16-30 °C
Koelen / Drogen (cooling / dry)....18-30 °C

De Themostaat kan niet gebruikt worden om de kamer temperatuur in te stellen tijdens de ventilatie. (De temperatuur verschijnt niet op het scherm van de afstandsbediening). Ongeveer 3 seconden later zal het volledige scherm weer verschijnen.

1. Slaap tijdklok knop (sleep)

In tegenstelling tot andere tijdklok functies, is de SLAAP tijdklok ontworpen om de duur van de tijd in te stellen, wanneer de unit niet werkt. Om buitensporig

verwarmen of koelen tijdens het slapen te verhinderen, wijzigt de slaap tijdklok functie automatisch de thermostaat instelling overeenkomstig met de tijd instelling. Wanner de tijd is verstreken, stopt de airconditioner volledig. Druk de knop in en wijzig met de + en de - de tijd.

1. Swing knop

Hiermee bepaalt u de uitblaas richting volgens hiernaast staand voorbeeld:

1. Timer knop

Druk op TIJDKLOK knop (timer) om de tijdklok UIT (off) of tijdklok AAN (on) te selecteren. Elke keer als de knop wordt ingedrukt veranderd de tijdklok functie in de volgende volgorde:

De binnenunit TIJDKLOK indicatie lamp (fig. 3 (6)) (oranje) zal gaan bran-

den. Gebruik de TIJD INSTELLINGS knoppen om de gewenste AAN tijd of UIT tijd in te stellen. Stel de tijd in wanneer het scherm van de tijd knippert (het scherm zal ongeveer 5 seconden blijven knipperen). + knop: Op drukken om de tijd vooruit te

zetten. - knop: Op drukken om de tijd achteruit te zetten. Ongeveer 5 seconden later verschijnt het volledige scherm. U kunt de tijdklok in of uitschakelen zonder de ingestelde tijd te verliezen. Druk op de TIJDKLOK knop (timer) om de werking van de PROGRAMMEER tijdklok te selecteren (een van beiden UIT→AAN of UIT←AAN wordt weergegeven). Het scherm geeft afwisselend "tijdklok UIT"(timer off) en "tijdklok AAN" (timer on) weer, verander dan om de tijdsinstelling weer te geven waarvan de werking als eerst komt.

1. Tijd/timer wijzigen knop (+/-)

2. Test run knop

Deze knop wordt gebruikt bij de installatie van de airconditioner, en wordt niet gebruikt onder normale omstandigheden, omdat de thermostaat van het binnendeel daardoor niet meer goed functioneert. Als de knop onder normale omstandigheden wordt ingedrukt, zal de binnenunit overgaan op het test programma. Het inidcatie lampje en het timer lampje zullen simultaan knipperen. Om de test run te stoppen druk dan de START/STOP knop. De air-conditioner zal dan stoppen.

1. Tijdsinstelling knop

Gebruik de punt van een balpen of een ander klein voorwerp om de knop in

te drukken. Gebruik de TIJD INSTELLEN knoppen (set time) om de klok aan te passen aan de huidige tijd.

Knop +: Op drukken om de tijd vooruit te zetten.

Knop -: Op drukken om de tijd achteruit te zetten.

(Elke keer dat de knoppen worden ingedrukt, verplaatst de tijd vooruit/ achteruit per minuut, houd de knoppen ingedrukt om de tijd snel te veranderen per 10 minuten.) Druk nogmaals op de tijd aanpassen knop (time adjust), dit bevestigt de tijd instelling en start de klok.

1. Reset knop
