AR-RY4 - Airconditioner Fuji Electric - Gratis gebruiksaanwijzing en handleiding

Merk	Fuji Electric
Model	AR-RY4
Producttype	Airconditioner (splitunit)
Werking	Infrarood afstandsbediening
Functies	Start/Stop, Timer, Slaaptimer, Swing, Luchtreiniging (Plasmacluster), Verdamper drogen, Ventilatiesnelheid (Auto, Hoog, Midden, Laag, Stil), Temperatuurinstelling, Test Run, Reset
Temperatuurinstelling	Automatisch: 18-30 °C; Verwarmen: 16-30 °C; Koelen/Drogen: 18-30 °C
Luchtreiniging	Plasmaclusterfilter; produceert een kleine hoeveelheid ozon; kan witte deeltjes achterlaten bij gebruik met ultrasone luchtbevochtiger; verwijdert geen gassen zoals CO of alcohol
Verdamper droogsysteem	Droogt de binnenunit na gebruik om muffigheid en bacteriegroei te voorkomen; duurt ca. 20 minuten en stopt automatisch
Slaaptimer	Stelt de duur in; wijzigt automatisch de thermostaat om overmatig verwarmen/koelen te voorkomen; stopt na afloop
Timer	Instelbare AAN- en UIT-tijden; kan worden gecombineerd voor geprogrammeerde werking
Swing	Bepaalt de uitblaasrichting van de lucht
Ventilatiesnelheid	Auto - Hoog - Midden - Laag - Stil; instelbaar via Fan-knop
Test Run	Alleen voor installatie; niet gebruiken onder normale omstandigheden; schakelt thermostaat uit; stoppen met Start/Stop
Reset	Drukt u in met een puntig voorwerp; herstelt de afstandsbediening naar fabrieksinstellingen?
Onderhoud	Periodieke reiniging van het plasmafilter; bij witte deeltjes het filter schoonmaken; bij knipperend groen lampje AIR CLEAN het filter controleren
Veiligheid	Bij verwijderen van plasmafilter stopt het veiligheidsapparaat en gaat het groene lampje knipperen; ventileer de ruimte tijdens luchtreiniging om verstikking te voorkomen

Veelgestelde vragen - AR-RY4 Fuji Electric

Hoe stel ik de timer in op de Fuji Electric AR-RY4?

Druk op de Timer-knop om de timer UIT (off) of AAN (on) te selecteren. Gebruik de +/- knoppen om de gewenste tijd in te stellen terwijl het scherm knippert (ca. 5 seconden). De binnenunit Tijdklok-indicatie (oranje) gaat branden. U kunt ook een geprogrammeerde timer instellen door opnieuw op de Timer-knop te drukken.

Wat is de slaaptimer en hoe gebruik ik die?

De Slaaptimer stelt de duur in dat de airconditioner werkt voordat hij stopt. Het wijzigt automatisch de thermostaat om overmatig verwarmen of koelen tijdens het slapen te voorkomen. Druk op de Sleep-knop en stel de tijd in met +/-. Na afloop stopt de unit volledig.

Hoe activeer ik de luchtreiniging?

Druk op de Air Clean-knop. De binnenunit Luchtreiniging-indicatie (groen) licht op. De airconditioning en luchtreiniging werken dan tegelijk. Het plasmafilter produceert een kleine hoeveelheid ozon; ventileer de ruimte goed.

Hoe reinig ik het plasmafilter?

Reinig het plasmafilter periodiek wanneer het groene lampje Air Clean knippert. Bij gebruik met een ultrasone luchtbevochtiger kunnen witte deeltjes blijven plakken; maak het filter dan zo snel mogelijk schoon. Verwijder het filter niet tijdens werking, anders stopt het veiligheidsapparaat.

Wat is de verdamper droog functie?

De Coil Dry-functie droogt de binnenunit om muffigheid en bacteriegroei te voorkomen. Druk op de Coil Dry-knop; de procedure duurt ca. 20 minuten en stopt automatisch. Gebruik deze functie na elk gebruik van de airconditioner.

Hoe wijzig ik de ventilatorsnelheid?

Druk op de Fan-knop. Elke keer verandert de snelheid in de volgorde: Auto - Hoog - Midden - Laag - Stil. Na ca. 3 seconden verschijnt het volledige scherm weer. Het plasmafilter werkt het effectiefst bij de hoogste stand.

Welke temperaturen zijn instelbaar?

In de stand Automatisch: 18-30 °C. Verwarmen: 16-30 °C. Koelen/Drogen: 18-30 °C. Tijdens ventilatie wordt de temperatuur niet weergegeven.

Wat is de swing functie?

De Swing-knop bepaalt de uitblaasrichting van de lucht. U kunt kiezen uit verschillende standen om de luchtstroom te regelen.

Wat is de test run en wanneer gebruik ik die?

De Test Run wordt alleen gebruikt bij installatie van de airconditioner. Onder normale omstandigheden schakelt het de thermostaat uit en gaat de unit in testmodus (indicatie- en timerlampje knipperen). Stop met de Start/Stop-knop.

Hoe reset ik de afstandsbediening?

Gebruik de punt van een balpen of klein voorwerp om de Reset-knop in te drukken. Hiermee worden de instellingen teruggezet naar de fabriekswaarden. Raadpleeg de handleiding voor details.

GEBRUIKSAANWIJZING AR-RY4 Fuji Electric

GEBRUIKSAANWIJZING VOOR HET BEDIENEN VAN UW AIRCONDITIONER.

VOOR DE FUJI ELECTRIC AIRCONDITIONERS VAN HET TYPE: AR-RY4

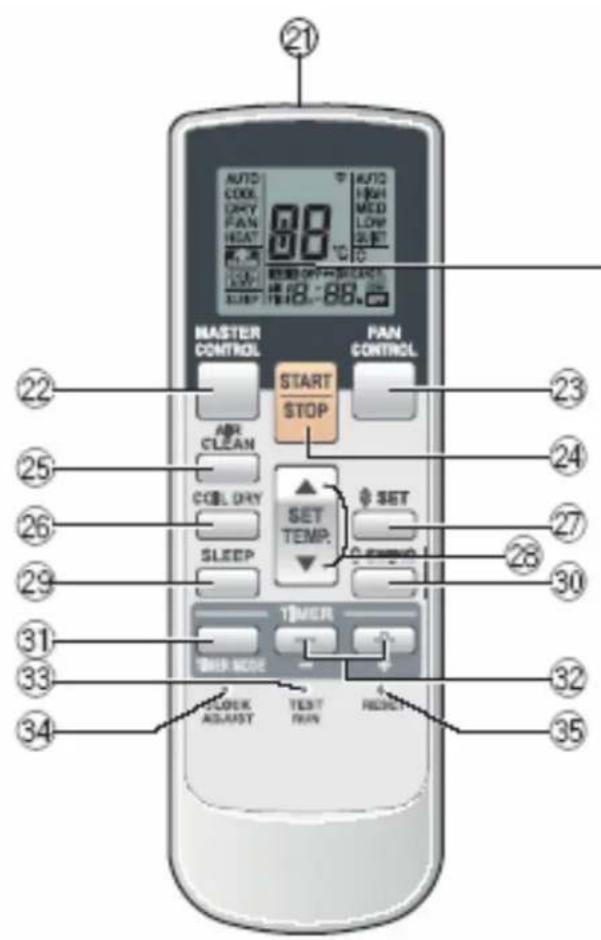

Bediening:

1. Infrarood signaal zender
2. Functie knop (master control)
3. Luchtstroom knop (fan)
4. START/STOP knop
5. Luchtreinigingsknop (air clean)
6. Verdamper droogsysteem knop (coil dry)
7. 'Bevestig' knop (set)Tijdklok knop (timer mode)
8. Temperatuur instellingsknop Luchtstroom knop (fan)
9. Slaap tijdklok knop (sleep)
10. Swing knop
11. Timer knop
12. Tijd/timer wijzigen knop (+/-)
13. Test run knop
14. Tijdsinstelling knop
15. Reset knop

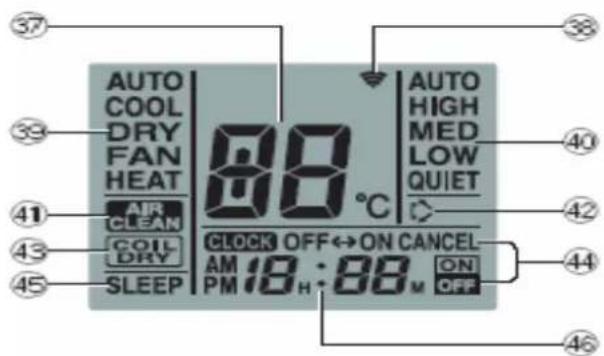

Display:

1. Temperatuur instelling weergave
2. Zender indicatie
3. Functie weergave
4. Ventilatie snelheid weergave
5. Luchtreinigings weergave
6. Swing weergave
7. Verdamper droogsysteem weergave
8. Tijdklok functie weergave
9. Slaap functie weergave
10. Klok weergave

21. Infrarood signaal zender

22. Functie knop (master control)

Elke keer dat de knop wordt ingedrukt, verandert de functie in de volgende volgorde:

23. Luchtstroom knop (fan)

Elke keer als de knop ingedrukt wordt veranderd de ventilatiesnelheid in de volgende volgorde: auto-high-med-low-quiet. Ongeveer drie seconden later verschijnt het volledige scherm weer.

24. START/STOP knop

25. Luchtreinigingsknop (air clean)

Druk op de Air Clean knop. De binnenunit Luchtreiniging indicatie lamp (groen) licht op. De airconditioning en de luchtreiniging zullen tegelijk functioneren.

• Tijdens de werking veroorzaakt het plasmacluster een kleine hoeveelheid ozon die kan worden geroken.
• Wanneer de plasmacluster in combinatie met een ultrasone luchtbevochtiger wordt gebruikt, kunnen er witte deeltjes blijven verkleven aan het plasmafilter. Als dit gebeurt, maak zo spoedig mogelijk het plasmafilter schoon.
• De lucht reiniging kan gassen zoals koolmonoxide en alcohol niet uit de lucht verwijderen. Ventileer tijdens de werking de ruimte om verstikking te voorkomen.
• Als plasmafilter tijdens de werking wordt verwijderd, zal een veiligheidsapparaat de werking van het plasmafilter stoppen. Als dit gebeurt, zal de (groene) indicatie lamp van AIR CLEAN op de binnenunit gaan knipperen tot dat het filter is terug geplaatst.
• Gebruik de Ventilator knop (Fan) om de ventilatorsnelheid te veranderen. Het plasmafilter werkt het effectiefst bij de hoogste ventilatorsnelheid.
• De (groene) indicatie lamp AIR CLEAN zal gaan knipperen om u te informeren dat de periodieke reiniging van het plasmacluster bereikt is.

26. Verdamper droogsysteem knop (coil dry)

De binnenunit kan gedroogd worden door op de DROGE VERDAMPER knop (coil dry) te drukken op de afstandbediening om muffigheid te voorkomen en het opkweken van bacterie te beperken. De procedure duurt ongeveer 20 minuten na het indrukken van de knop (coil dry) en stopt automatisch. Wij adviseren u om na elk gebruik van de airconditioner deze functie te gebruiken.

27. 'Bevestig' knop (set)

28. Temperatuur instellingsknop

▲ knop: Op drukken om de thermostaatinstellingen te verhogen.
▼ knop: Op drukken om de thermostaatinstellingen te verlagen.
AUTOMATISCH (auto)....18-30 °C
Verwarmen (heating)....16-30 °C
Koelen / Drogen (cooling / dry)....18-30 °C

De Thermostaat kan niet gebruikt worden om de kamer temperatuur in te stellen tijdens de ventilatie. (De temperatuur verschijnt niet op het scherm van de afstandsbediening). Ongeveer 3 seconden later zal het volledige scherm weer verschijnen.

29. Slaap tijdklok knop (sleep)

In tegenstelling tot andere tijdklok functies, is de SLAAP tijdklok ontworpen om de duur van de tijd in te stellen, wanneer de unit niet werkt. Om buitensporig verwarmen of koelen tijdens het slapen te verhinderen, wijzigt de slaap tijdklok functie automatisch de thermostaat instelling

overeenkomstig met de tijd instelling. Wanner de tijd is verstreken, stopt de airconditioner volledig. Druk de knop in en wijzig met de + en de - de tijd.

30. Swing knop

Hiermee bepaalt u de uitblaas richting volgens hiernaast staand voorbeeld:

31. Timer knop

Druk op TIJDKLOK knop (timer) om de tijdklok UIT (off) of tijdklok AAN (on) te selecteren. Elke keer als de knop wordt ingedrukt veranderd de tijdklok functie in de volgende volgorde:

De binnenunit TIJDKLOK indicatie lamp (fig. 3 (6)) (oranje) zal gaan bran-

den. Gebruik de TIJD INSTELLINGS knoppen om de gewenste AAN tijd of UIT tijd in te stellen. Stel de tijd in wanneer het scherm van de tijd knippert (het scherm zal ongeveer 5 seconden blijven knipperen). + knop: Op drukken om de tijd vooruit te

zetten. - knop: Op drukken om de tijd achteruit te zetten. Ongeveer 5 seconden later verschijnt het volledige scherm. U kunt de tijdklok in of uitschakelen zonder de ingestelde tijd te verliezen. Druk op de TIJDKLOK knop (timer) om de werking van de PROGRAMMEER tijdklok te selecteren (een van beiden UIT→AAN of UIT←AAN wordt weergegeven). Het scherm geeft afwisselend "tijdklok UIT"(timer off) en "tijdklok AAN" (timer on) weer, verander dan om de tijdsinstelling weer te geven waarvan de werking als eerst komt.

32. Tijd/timer wijzigen knop (+/-)

33. Test run knop

Deze knop wordt gebruikt bij de installatie van de airconditioner, en wordt niet gebruikt onder normale omstandigheden, omdat de thermostaat van het binnendeel daardoor niet meer goed functioneert. Als de knop onder normale omstandigheden wordt ingedrukt, zal de binnenunit overgaan op het test programma. Het inidcatie lampje en het timer lampje zullen simultaan knipperen. Om de test run te stoppen druk dan de START/STOP knop. De air-conditioner zal dan stoppen.

34. Tijdsinstelling knop

Gebruik de punt van een balpen of een ander klein voorwerp om de knop in

te drukken. Gebruik de TIJD INSTELLEN knoppen (set time) om de klok aan te passen aan de huidige tijd.

Knop +: Op drukken om de tijd vooruit te zetten.

Knop -: Op drukken om de tijd achteruit te zetten.

(Elke keer dat de knoppen worden ingedrukt, verplaatst de tijd vooruit/ achteruit per minuut, houd de knoppen ingedrukt om de tijd snel te veranderen per 10 minuten.) Druk nogmaals op de tijd aanpassen knop (time adjust), dit bevestigt de tijd instelling en start de klok.

35. Reset knop
