ASYG12LMCA - Airconditioner Fuji Electric - Gratis gebruiksaanwijzing en handleiding

Producttype	Split-airconditioner
Merk	Fuji Electric
Model	ASYG12LMCA
Koelcapaciteit	3,5 kW (12.000 BTU)
Verwarmingscapaciteit	4,0 kW (13.600 BTU)
Energieklasse (koelen)	A+
Compressortype	Inverter (variabel toerental)
Afstandsbediening	Infrarood, draadloos
Luchtdebiet (koelen)	600 m³/h (hoog)
Luchtdebiet (verwarmen)	650 m³/h (hoog)
Aanbevolen ruimte	30–40 m²
Stroomvoorziening	230 V / 50 Hz / 1 fase
Stroomverbruik (koelen)	1,1 kW
Stroomverbruik (verwarmen)	1,2 kW
Geluidsniveau binnenunit	22–42 dB(A)
Geluidsniveau buitenunit	50–55 dB(A)
Afmetingen binnenunit (B×H×D)	850 × 290 × 210 mm
Afmetingen buitenunit (B×H×D)	800 × 600 × 300 mm
Gewicht binnenunit	10 kg
Gewicht buitenunit	35 kg
Koelmiddel	R32
Werkingsmodi	Auto, Koelen, Ontvochtigen, Ventilator, Verwarmen
Timerfuncties	Slaaptimer, 24-uurs timer
Filter	Wasbaar stoffilter
Garantie	5 jaar (op compressor en onderdelen)

Veelgestelde vragen - ASYG12LMCA Fuji Electric

Hoe zet ik het apparaat aan of uit?

Druk op de START/STOP toets op de afstandsbediening. Het apparaat schakelt in of uit.

Hoe stel ik de gewenste temperatuur in?

Gebruik de SET TEMP toetsen (pijltjes omhoog/omlaag) op de afstandsbediening. Het beschikbare bereik is: 18–30 °C voor koelen en ontvochtigen, 16–30 °C voor verwarmen, en 18–30 °C in de automodus.

Welke werkingsmodi zijn er en hoe schakel ik ertussen?

Druk herhaaldelijk op de MODE toets. De volgorde is: AUTO → COOL (koelen) → DRY (ontvochtigen) → FAN (ventilator) → HEAT (verwarmen) → terug naar AUTO.

Hoe wijzig ik de ventilatorsnelheid?

Druk op de FAN toets om te schakelen tussen: AUTO, LAAG, MIDDEN, HOOG of nog een extra stand (afhankelijk van de afstandsbediening).

Wat is de slaaptimer en hoe stel ik die in?

De slaaptimer schakelt het apparaat na een ingestelde tijd uit. Druk op de SLEEP toets; het OPERATION- en TIMER-lampje gaan branden. Stel de tijd in door binnen 5 seconden op de SELECT toets te drukken.

Kan ik de luchtrichting aanpassen?

Ja, druk op de SET toets om de verticale lamellen stapsgewijs te verstellen. Elke druk verandert de stand.

Hoe reinig ik het filter?

Open het voorpaneel van de binnenunit, verwijder het filter en was het met lauwwarm water. Laat het volledig drogen voordat u het terugplaatst. Reinig het filter elke 2 weken voor optimale werking.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen leeg zijn en vervang ze door nieuwe (type AAA). Richt de afstandsbediening naar de binnenunit. Zorg ervoor dat er geen obstakels tussen de zender en de ontvanger zijn.

Wat is het temperatuurbereik voor verwarmen?

Het verwarmingsbereik is 16–30 °C. Dit kan worden ingesteld met de SET TEMP toetsen in de HEAT-modus.

Hoe kan ik overschakelen naar de ventilatormodus (alleen blazen)?

Druk herhaaldelijk op MODE totdat FAN op het display verschijnt. In deze modus wordt alleen lucht gecirculeerd, zonder koeling of verwarming.

GEBRUIKSAANWIJZING ASYG12LMCA Fuji Electric

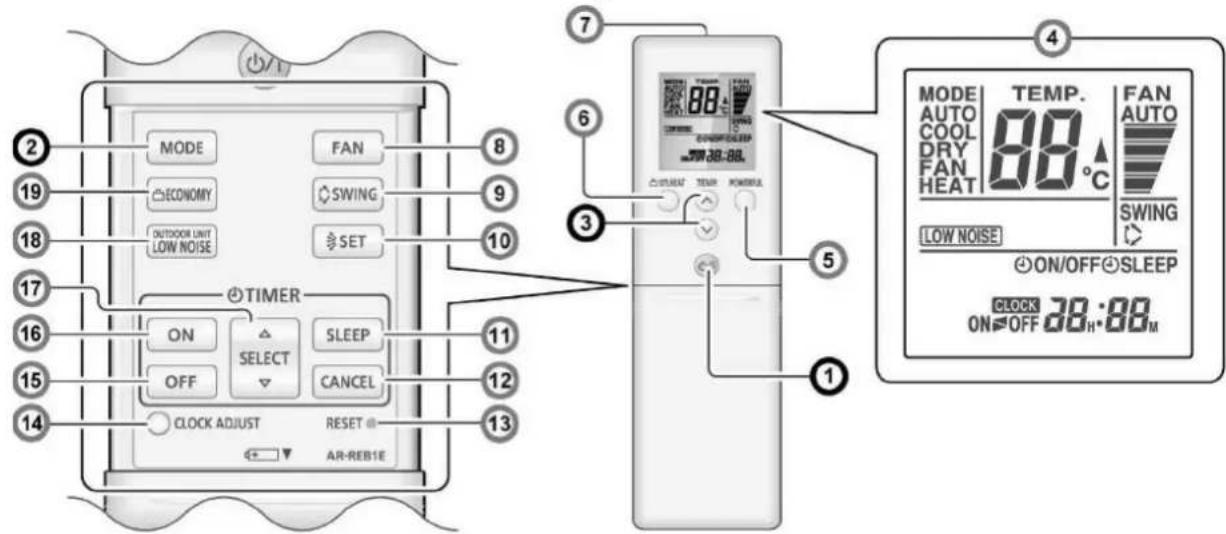

De infrarood afstandsbediening

1. START/STOP toets

2. MODE (functie-toets)

Deze kiest de functie in onderstaande volgorde:

3. SET TEMP (temperatuur insteltoetsen)

Stel hiermee de gewenste temperatuur in.

TEMPERATUURBEREIK
Auto 18-30	°C
Koelen/ontvochtigen 18-30	°C
Verwarmen 16-30	°C

De temperatuurinstelling is niet beschikbaar in de circulatiefunctie (FAN).

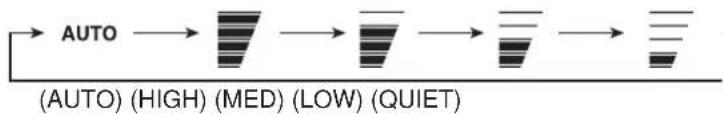

8. FAN (ventilatortoets)

Hiermee regelt u de ventilatorsnelheid:


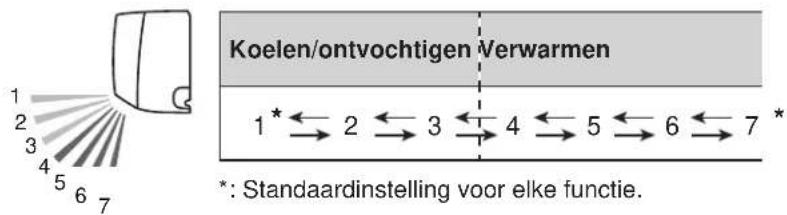

10. SET (verticale luchtrichting lamel)

Elke keer als u de SET-toets indrukt, verandert de stand van de verticale lamellen als volgt:

11. SLEEP TIMER (SLAAP-toets)

Druk op deze toets om de SLEEP-functie aan te zetten. Het OPERATION-lampje en het TIMER-lampje op de binnenunit gaan branden. Stel de tijd in door binnen ca. 5 seconden (terwijl het kloklampje nog brandt) op de SELECT-toets te drukken.

Om de timer opnieuw in te stellen drukt u op de SLEEP-toets als het SLEEP-lampje niet zichtbaar is in de display van de afstandsbediening.
