Type product	Split-airconditioner
Merk	Gree
Model	GWHN09EANK3A1A
Koelcapaciteit (BTU/h)	9000
Verwarmingscapaciteit (BTU/h)	9000 (warmtepomp)
Voeding	220-240V ~ 50Hz
Koelmiddeltype	R410A
Binnenunit afmetingen (BxHxD)	Ongeveer 790 x 265 x 170 mm
Buitenunit afmetingen (BxHxD)	Ongeveer 790 x 540 x 245 mm
Netto gewicht (binnen)	Ongeveer 9,5 kg
Netto gewicht (buiten)	Ongeveer 26,0 kg
Stangen	Auto, Koelen, Ontvochtigen, Ventilator, Verwarmen
Ventilatorsnelheden	Laag, Medium, Hoog (Automatisch)
Afstandsbediening	Inbegrepen (met LCD-scherm)
Luchtfilter	Wasbaar en herbruikbaar
Compressortype	Roterend (DC Inverter)
Energie-efficiëntie (SEER)	13,0 (geschat)
Geluidsniveau (binnen)	22-38 dB(A)
Geluidsniveau (buiten)	≤50 dB(A)
Veiligheidskenmerken	Automatisch herstart, antivries, oververhittingsbeveiliging
Onderhoud	Luchtfilter elke 2 weken reinigen; professionele service jaarlijks
Reserveonderdelen beschikbaar	Ja (filters, afstandsbediening, condensatoren, motoren, enz.)

Veelgestelde vragen - GWHN09EANK3A1A GREE

Hoe reinig ik het luchtfilter?

Schakel het apparaat uit, open het voorpaneel, schuif het filter eruit, was het met warm water en een mild reinigingsmiddel, droog het grondig en plaats het terug. Reinig elke 2 weken bij normaal gebruik.

Waarom gaat mijn airconditioner niet aan?

Controleer of het netsnoer is aangesloten, de stroomonderbreker niet is uitgeschakeld en de afstandsbediening nieuwe batterijen heeft. Zorg er ook voor dat de timer of slaapmodus niet is geactiveerd. Als het probleem aanhoudt, neem dan contact op met een monteur.

Wat betekent foutcode C5?

C5 geeft een communicatiefout aan tussen de binnen- en buitenunit. Dit gebeurt vaak na het vervangen van de regelaar als de draadbrug niet is geplaatst. Zorg ervoor dat de brug correct is geïnstalleerd op de nieuwe regelaarprint.

Hoe stel ik de temperatuur in?

Gebruik de afstandsbediening. Druk op de TEMP ▲ of ▼ knoppen om de gewenste temperatuur in te stellen. De ingestelde temperatuur varieert van 17°C tot 30°C. In de automatische modus selecteert het apparaat de juiste temperatuur.

Waarom lekt er water uit de binnenunit?

Mogelijke oorzaken: een verstopte of kapotte afvoerleiding, slechte isolatie van koelmiddelleidingen of een vuil filter. Reinig het filter, controleer de afvoerslang op verstoppingen en zorg ervoor dat leidingverbindingen goed zijn afgedicht.

Kan ik de airconditioner gebruiken zonder afstandsbediening?

Ja, er is een handmatige/override-knop op de binnenunit. Druk erop om te starten in de automatische modus. De afstandsbediening is echter nodig voor volledige functionaliteit zoals modusselectie, ventilatorsnelheid en timer.

De buitenunit maakt ongewoon geluid. Wat moet ik doen?

Controleer of het apparaat waterpas staat en of de steunring van de compressor strak zit. Verwijder eventueel puin of vreemde voorwerpen. Als het geluid aanhoudt, kan dit duiden op een defecte ventilator of compressor, waarvoor professionele service nodig is.

Hoe vaak moet ik de airconditioner onderhouden?

Voer elke 2 weken basisonderhoud uit (filterreiniging). Plan minstens één keer per jaar een professionele inspectie en reiniging van de spoelen, ventilator en afvoersysteem, bij voorkeur voor het koelseizoen.

Wat is de aanbevolen temperatuurinstelling voor energiebesparing?

Voor koelen stelt u de thermostaat in op 24-26°C (75-78°F). Voor verwarmen stelt u deze in op 20-22°C (68-72°F). Elke graad dichter bij de buitentemperatuur vermindert het energieverbruik met ongeveer 6-8%.

Kan ik de airconditioner zelf installeren?

Installatie vereist expertise in elektrisch werk, hanteren van koelmiddel en structurele ondersteuning. Het wordt sterk aanbevolen om een gecertificeerde installateur te gebruiken. Onjuiste installatie kan lekken, elektrische gevaren veroorzaken en de garantie laten vervallen.

GEBRUIKSAANWIJZING GWHN09EANK3A1A GREE

GEBRUIKSAANWIJZING / INSTALLATIEVOORSCHRIFT

GREE AIRCONDITIONERS

SINGLE - WANDMODEL:

• GWHN09EANK3A1A

Lees voor het in bedrijf stellen eerst deze gebruiksaanwijzing aandachtig door

RoHS Conform

Werking en onderhoudNotitie voor in gebruik name.... 1Notitie voor gebruik.... 3Namen en functies van ieder onderdeel.... 5Werking van de afstandbediening.... 6In geval van nood.... 11Schoonmaken en onderhoud.... 12Storingen oplossen.... 14
InstallatieNotie voor installatie.... 17Installatie tekening.... 19Installatie binnendeel.... 20Installatie buitendeel.... 22Controle na installatie en test.... 23Installatie en onderhoud van filters.... 24
	Dit symbool staat voorhandelingen die verboden zijn.		Dit symbool staat voorhandelingen die moeten wordenuitgevoerd
Bedankt dat u gekozen heeft voor een GREE airconditioner, lees deze handleiding eerstdoor voor het toestel wordt gebruikt en bewaar deze handleiding goed.
De afbeeldingen die gebruikt worden in deze handleiding kunnen afwijken van degeleverde uitvoering, sommige modellen hebben een display andere niet, echter depositie en de uitvoering zijn gelijk aan de werkelijke uitvoering.
Deze airconditioning is niet bedoeld voor gebruik door mensen, inclusief kinderen, meteen beperkte kennis, zonder dat ze worden geinstrueerd door een bevoegd persoon.Kinderen mogen de airconditioner alleen bedienen onder toezicht.
	Als de airconditioner niet meer wordt gebruikt en moet worden afgebroken laatdit dat doen door een erkend koeltechnisch bedrijf dat hiervoor bevoegd is.

Aarde: zorg voor een goede aardeZorg dat er een goede aarde is geinstalleerd, gebruik hiervoor niet de waterleiding of de gasleiding.	Controleer of de stekker eruit is als het toestel lange tijd niet wordt gebruikt.Dit kan een elektrische schok veroorzaken of er kan vuur ontstaan.	Selecteer de juiste temperatuur
Laat geen ramen en deuren open langer dan noodzakelijkDit kan van invloed zijn op de capaciteit	Blokkeer de in en uitgang van het binnen en buiten deel nietDit kan zorgen voor storingen en te weinig capaciteit.	Houd explosieve stoffen uit de buurt van de airconditioner.Dit kan leiden tot explosie.
Controleer of de beugel of ondergrond sterk genoeg is.Indien dit niet het geval is kan dit leiden tot gevaarlijke situaties.	Ga niet staan of zitten op het buitendeel.Plaats niets op of rondom het buitendeel.	Probeer de airconditioner niet zelf te repareren.Laat dit doen door een erkend bedrijf.

★Indien de voedingskabel is beschadigd laat dit dan repareren door een erkend bedrijf.	★De verticale uitblaas richting kan met de hand worden ingesteld.Louver voor links /rechts richting(hand)Louver voor boven /benden richting(automatisch)
★Steek je handen nooit in de uitblaas opening van het toestel.	★Richt de uitblaas niet op mens, dier en plant. Dit heeft een slechte invloed.
★Bij montage op de slaapkamer niet op het bed richten voor langere tijd	★Gebruik de airconditioning niet voor andere doeleinden zoals drogen van voorwerpen.
★Gebruik geen water om de airconditioner schoon te maken	★Plaats geen warmtebronnen rondom de airconditioner

Werking en speciale functies tijdens het koelen

Principe:

De airconditioner absorbeert warmte in de ruimte en verplaatst deze naar buiten zodat de temperatuur binnen kan worden verlaagd. De koelcapaciteit wordt verkleind of vergroot afhankelijk van de buitentemperatuur.

Anti - invries beveiliging:

Als de unit in bedrijf is tijdens de koel mode met een lage temperatuur dan zal er ijs worden gevormd op de warmtewisselaar. Als de temperatuur van de warmtewisselaar beneden de 0°C komt dan stopt de microprocessor de compressor in het buitendeel om de unit te beschermen.

Werking en speciale functies tijdens het verwarmen

Principe:

De airconditioner absorbeert warmte vanuit de buitenlucht en verplaatst deze naar het binnendeel om zo de temperatuur te verhogen. Dit noemt men het warmtepomp principe, de verwerkingscapaciteit wordt minder naar mate de buitentemperatuur zakt. Als de buitentemperatuur er koud is maak dan gebruik van ander warmtebronnen.

Ontdooien:

1. Als de buitentemperatuur laag is en de vochtigheid hoog, dan zal na een periode ijs worden gevormd op het buitendeel, dit heeft invloed op de capaciteit voor verwarmen. De AUTO defrost functie zal gedurende 8 -10 minuten in werking treden en het verwarmen wordt onderbroken tijdens dit proces.
2. Tijdens de defrost functie staan de ventilatoren van het binnendeel en het buitendeel stil.
3. Tijdens het ontdooien, knipperen er lampjes op het binnendeel, bij het buitendeel komt er dan water uit. Dit is geen storing maar hoort zo.
4. Na het ontdooien zal het verwarmen weer starten.

Beveiligd tegen koude uitblaas

Tijdens de verwarming stand is in de volgende drie gevallen deze functie actief, als de binnentemperatuur nog niet is bereikt, dan zal de ventilator van het binnendeel stil blijven staan om koude lucht uitstroom te voorkomen.

1. Bij de start van de airconditioner.
2. Na de automatische ontdooi functie.
3. Verwarmen onder lage temperatuur.

Zachte uitblaas

Tijdens de volgende situaties, zal het binnendeel zacht uitblazen en zullen de horizontale geleiders in een bepaalde positie staan.

1. Tijdens het verwarmen, als de airconditioner wordt ingeschakeld, en de compressor hoeft nog niet in bedrijf te komen.
2. Tijdens het verwarmen, als de ingestelde temperatuur is bereikt en de compressor minimaal voor 1 minuut stilstaat.

Binnendeel

Namen en functies van de afstandsbediening

Notie:

Zorg ervoor dat er niets tussen de ontvanger en de afstandsbediening komt.

De afstandsbediening is niet bestand tegen vallen of nat worden.

Plaats de afstandsbediening ook niet in het directe zonlicht of op een plaats waar het heet is, en bescherm het tegen vloeistoffen.

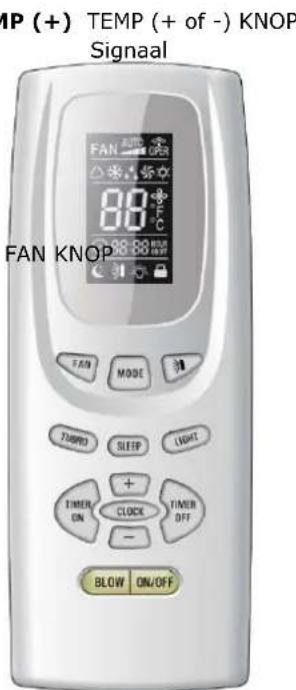

Afstand bediening FAN

- Druk op deze knop en de unit wordt ingeschakeld, druk nog een keer en de unit wordt uitgeschakeld. De Sleep functie is niet meer actief als het toestel is uitgeschakeld.

MODE MODE KNOP

- Druk op deze knop om de verschillende mode te kiezen, Auto, Cool, Dry, Fan, Heat, deze kunnen achter elkaar door worden geselecteerd. Tijdens de Auto mode is er geen temperatuur zichtbaar.

- Druk op de + knop, en de ingestelde temperatuur wordt met 1°C verhoogd. Druk op de - knop en de ingestelde temperatuur wordt met 1°C verlaagd. Door het vasthouden van de knoppen zal de temperatuur sneller veranderen. Instel temperatuur 16 \~ 30°C.

- Druk deze knop om de volgende functies achter elkaar te kunnen kiezen:

Notie: Tijdens de DRY functie, kan met de ventilatorsnelheid niet instellen. De lage snelheid heeft standaard voorkeur.

SWING KNOP

• Druk op deze knop om de geleiders automatisch op en neer te laten gaan.
• Als het toestel is uitgeschakeld druk dan tegelijk op de "+" UP en DOWN knoppen en men kan de uitblaasrichting met stappen handmatig veranderen.

Als de wordt ingesteld dan knippert deze afbeelding 2 seconden.

- De volgende instelling kunnen worden ingesteld.

- Als de geleiders op en neer bewegen en het toestel wordt uitgeschakeld dan zullen de geleiders meteen stoppen op de positie waar ze op dat moment staan.

Deze afbeelding wordt zichtbaar en de geleiders gaan terug naar de positie zoals getoond in bovenstaand afbeelding.

Namen en functies van de afstandsbediening

Deze afstandsbediening is universeel en kan voor vele units worden gebruikt. Sommige functies van deze afstandsbediening zijn niet beschikbaar op een bepaalde unit en worden dan ook niet beschreven.

Afstand bediening

• TIMER


HEALTH/SAVE HEALTH/SAVE KNOP

• De knop HEALTH heeft geen functie voor deze airconditioner. Als er op deze knop wordt gedrukt zal de airconditioner verder gaan met zijn laatste ingestelde functie
• De knop SAVE heeft geen functie voor deze airconditioner. Als er op deze knop wordt gedrukt zal in het display "SE" verschijnen, en zal de ventilator snelheid automatisch omkeren, door nogmaals te drukken wordt de originele stand weer bereikt.

•

TURBO TURBO KNOP

- Druk op deze knop tijdens de COOL of HEAT mode en de TURBO functie wordt in of uit geschakeld. Nadat de TURBO functie is gekozen is er een icoon in de display te zien. Deze functie wordt automatisch uitgeschakeld indien er een nieuwe mode functie wordt gekozen, of de ventilator snelheid wordt aangepast.

- Timer ON instellen: Druk op deze knop en "ON" verschijnt in de display, het klok signaal begint te knipperen en de tijd kan worden ingesteld. Door eenmaal te drukken veranderd de tijd met 1 minuut. Door deze knop langer vast te ouden zal dit sneller gaan. Als de tijd is ingesteld druk dan op de timer knop. De tijd is nu ingesteld. Controleer voor het instellen van de timer of de actuele tijd goed staat ingesteld.

LEFT/RIGHT SWING- KNOP

• Door het drukken van deze knop zal deze functie automatisch worden gekozen om de verticale lamellen links of rechtsom te laten functioneren.
• Als het toestel is uitgeschakeld druk dan tegelijk op de "+" links en recht swing knoppen en men kan de uitblaasrichting met stappen handmatig veranderen, het symbool knippert dan 2 seconden in het display op de afstandbediening.
• De volgende instelling kunnen worden ingesteld.

Als de geleiders op en neer bewegen en het toestel wordt uitgeschakeld dan zullen de geleiders meteen stoppen op de positie waar ze op dat moment staan. Deze afbeelding wordt zichtbaar en de geleiders gaan terug naar de positie zoals getoond in bovenstaand afbeelding.

Namen en functies van de afstandsbediening

Deze afstandsbediening is universeel en kan voor vele units worden gebruikt. Sommige functies van deze afstandsbediening zijn niet beschikbaar op een bepaalde unit en worden dan ook niet beschreven.

SLEEP

SLEEP - KNOP

• Druk op deze knop, om de sleep mode te activeren. Door nogmaals te drukken wordt deze mode weer gedeactiveerd. De sleep mode wordt onderbroken als het toestel wordt uitgeschakeld. Er kan geen sleep mode worden ingesteld als de AUTO of FAN functie is gekozen. De sleep mode wordt d.m.v. het volgende symbool weergegeven in het display van de afstandsbediening.
• IN de COOL / BLOW mode zal de SLEEP instelling 1 uur werken en zal de ingestelde temperatuur met 1°C worden verlaagd, na 2 uur zal de ingestelde temperatuur met 2°C worden verlaagd en zal in deze stand verder functioneren.
• In de HEAT mode zal de SLEEP instelling 1 uur werken en zal de ingestelde temperatuur met 1°C worden verhoogd, na 2 uur zal de ingestelde temperatuur met 2°C worden verhoogd en zal in deze stand verder functioneren.

- D.m.v. deze knop kan men deze functie in of uitschakelen, het symbool verschijnt dan wel of niet op het display van de , afstandbediening. Deze functie werkt alleen in de COOL OF DRY mode. Deze functie geeft extra ventilatie.

LIGHT LIGHT KNOP

- D.m.v. deze knop kunnen de indicatie lampjes worden in, - en uitgeschakeld. In het display is het volgende symbool te zien

TEMP

TEMP DISPLAY KNOP

- Na het inschakelen, ontbreekt de weergave van de temperatuur. (Afhankelijk van de wensen van de klant kan men de ingestelde en de gemeten temperatuur zichtbaar maken in het display). Druk op deze knop en het display laat het volgende symbool zien:

Laat de ingestelde temperatuur zien.

Laat de ruimte temperatuur zien

Heeft geen functie.

Indien er gekozen is voor de ruimte temperatuur en d.m.v. de afstandbediening wordt de ingestelde temperatuur opgevraagd zal deze na 5 seconde weer terug gaan naar de ruimte temperatuur.

♦ Werking van de afstandbediening.

Eenvoudige gebruikers handleiding

1. Druk op de "ON-OFF" knop om in te schakelen, de unit zal hierdoor inschakelen. Wordt op deze knop gedrukt tijdens het in bedrijf zijn dan zal de unit uitschakelen. (De lamellen gaan dan automatisch dicht)
2. Druk op de MODE toets, en kies de gewenste instelling, COOL, HEAT, enz.
3. Druk op + of - en stel de gewenste temperatuur in. (Dit kan niet in de AUTO mode).
4. Druk op de FAN knop om de gewenste snelheid in te stellen, AUTO FAN, LOW, MID, of HIGH.
5. Druk op en om de swing te selecteren.

Eenvoudige gebruikers handleiding (optioneel)

1. Druk op SLEEP om deze te activeren.
2. Druk op TIMER ON of TIMER OFF, stel hier mee de timer in.
3. Druk op de LIGHT button om de indicatie lampjes te bedienen.
4. Druk op de TURBO Knop om deze functie te bedienen

Introductie speciale functies

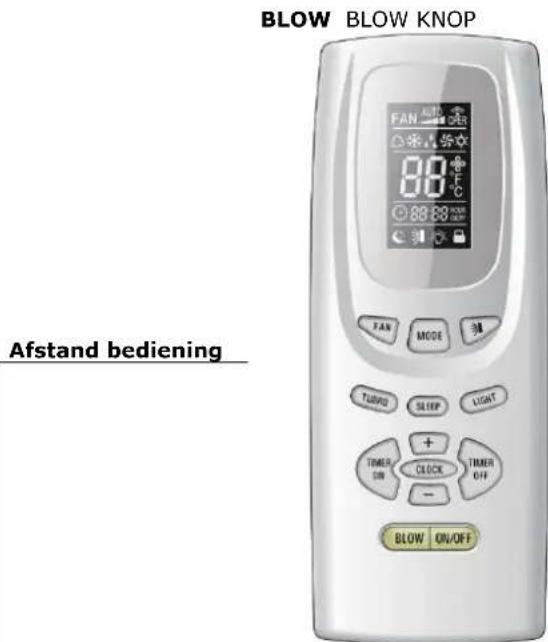

♦ Over de BLOW functie

Deze functie zorgt ervoor dat de verdamper van het binnendeel wordt droog geblazen en dat hierdoor geen vuil op de verdamper blijft zitten, hierdoor wordt schimmel tegengegaan.

1. BLOW functie ingesteld: Nadat de unit wordt uitgeschakeld door de ON/OFF knop zal de binnen ventilator voor 10 minuten blijven doordraaien op de lage snelheid. Druk tijdens dit bedrijf op de BLOW knop en de ventilator stopt direct.
2. Als de BLOW functie staat uitgeschakeld dat stopt de ventilator direct na uitschakelen.

• Over de AUTO RUN functie

Als deze functie wordt gekozen, dan zal de ingestelde temperatuur niet worden weergegeven op het display. De airconditioner zal afhankelijk van de ruimte temperatuur een zo goed mogelijk klimaat proberen te creëren

• Over de TURBO functie

De airconditioner zal in deze functie op een super hoge ventilatorsnelheid werken om zo snel mogelijk te kunnen koelen of verwarmen en de ingestelde temperatuur te bereiken.

• Over de LOCK functie

Druk + en - tegelijk om de toetsen te blokkeren of te deblokkeren. Als de afstandbediening is geblokkeerd dan verschijnt het volgend symbool in het display:

• Over omschakelen tussen Celsius en Fahrenheit.

Als de airconditioner uit staat druk dan de MODE en de - beide tegelijk in om te schakelen van Celcius naar Fahrenheit.

• Over nieuwe DEFROST functie

Om deze functie aan of uit te schakelen, moet de AFSTANDBEDIENING uit staan. Druk hierna de knop van MODE en BLOW tegelijk in hierdoor wordt deze functie in of uitgeschakeld.

Indien de airconditioner wordt uitgeschakeld, bij een actieve 'defrost' functie, dan zal deze cyclus eerst worden afgemaakt voordat het toestel wordt uitgeschakeld. Als de 'defrost' mode is ingeschakeld dan zal de code "H1" op de afstandbediening zichtbaar zijn. Als in deze periode naar verwarmen wordt omgeschakeld dan zal deze code voor 5 seconden knipperen, drukken we dan op de +/- toets dan zal H1 verdwijnen en zal de ingestelde temperatuur worden weergegeven.

Na het opnieuw inschakelen van de afstandbediening zal de 'defrost' worden uitgeschakeld.

Batterijen verwisselen en notities

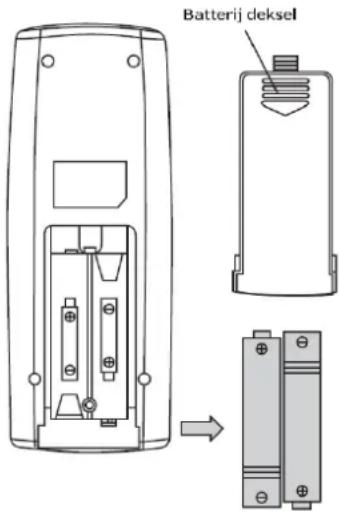

1. Druk voorzichtig op in de directie van de aangegeven pijl op de achterzijde van de afstandsbediening. (Zie figuur)
2. Haal de oude batterijen eruit.
3. Plaats twee nieuwe batterijen AAA 1,5V en let op de polariteit.
4. Plaats de achterzijde weer terug.

NOTIE:

• Gebruik geen oude of half volle batterijen, dit kan schade opleveren aan de afstandsbediening.
• Als de afstandsbediening lange tijd niet wordt gebruikt verwijder dan de batterijen. Deze kunnen gaan lekken.
• Het bedienen moet gebeuren in het bereik van de unit.
• Hou het min. 1 meter verwijdert van radio en TV.
• Indien de afstandsbediening niet functioneert verwijder dan de batterijen voor minimaal 30 seconden, en plaats ze daarna opnieuw.

Lampjes van de display van het binnendeel

Deze speciale knop is er voor klanten die deze lampjes willen uitschakelen tijden het slapen gaan.

Inschakelen lampjes: door op de knop LIGHT te drukken wordt er een symbool weergegeven op het display van de afstandbediening. Bij het inschakelen van de airconditioner gaan de lampjes aan.

Uitschakelen lampjes: Door nogmaals op de knop LIGHT te drukken gaat het symbool uit op het display van de afstandbediening. Bij het inschakelen van de airconditioner blijven de lampjes uit.

In geval van nood

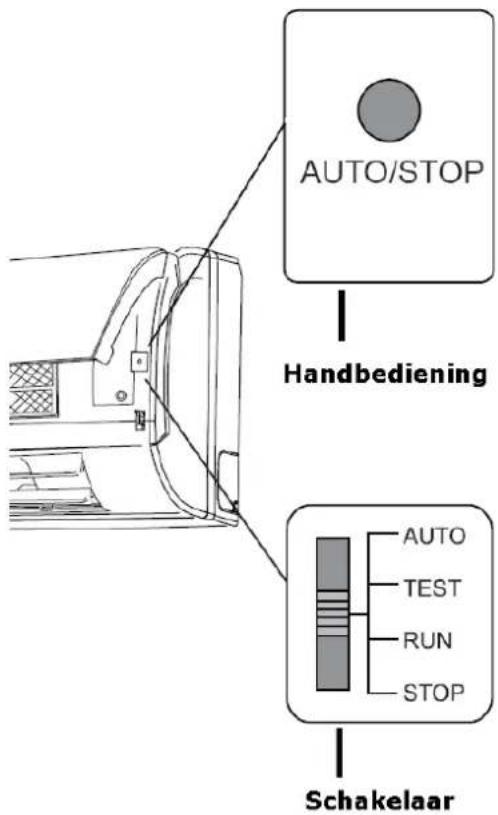

Indien de afstand bediening stuk is of kwijt, gebruik dan de handschakelaar. In dit geval zal de airconditioner in de AUTO mode functioneren, alleen de temperatuur en de ventilator snelheid kunnen niet worden geregeld. Handel als volgt:

1. Om in te schakelen: Als de airconditioner uit staat druk dan op deze knop en de unit werkt direct in de AUTO mode. Het toestel regelt zichzelf om een zo comfortabel mogelijke temperatuur te creëren.
2. Om uit te schakelen: Als de airconditioner is ingeschakeld druk op de knop en de unit wordt uitgeschakeld

Gevaar

• Schakel de voeding uit en trek de stekker eruit voordat men begint met onderhoud van de airconditioner, het kan een elektrische schok veroorzaken.
• Gooi nooit water over het binnendeel of het buitendeel van de airconditioner, het kan een elektrische schok veroorzaken.
• Gebruik geen oplosmiddelen om de airconditioner te reinigen (thinner enz.) dit beschadigd de airconditioner. Het reinigen van de airconditioner kan het best gebeuren met een droge of licht vochtige doek, met wat schoonmaakmiddel.

Het reinigen van het front paneel

Gebruik bij het reinigen van de airconditioner water wat niet warmer is dan 45°C en gebruik een droge doek om het weer te drogen.

Notie: Dompel het front paneel niet in zijn geheel in het water, er zitten namelijk elektrische componenten gemonteerd aan het front paneel.

Het reinigen van de filters

(Afhankelijk van gebruik regelmatig schoonmaken, minimaal 1 X per maand)

Notie: Let op dat men niet met de vingers aan de vinnen komt, deze zijn scherp en kunnen letsel veroorzaken.

1. Verwijderen van de filters.

Trek het front paneel aan de zijkanten naar voren en verwijder de filters door deze naar beneden eruit te trekken. Zie fig. 4 (a en b).

1. Reinigen van de filters

Voor het reinigen van de filters kan men gebruik maken van een stofzuiger, of men reinigt de filters met warm water, niet warmer dan 45°C, en droogt de filters met een doek, of laat ze uitlekken.

1. Plaats de filters terug

Plaats de filters terug in tegenovergestelde richting en sluit het front paneel.

♦ Schoonmaken en onderhoud.

Controle voor gebruik

1. Zorg ervoor dat er niets voor de luchtuitblaas en de luchtaanzuig van de airconditioner kan komen.
2. Controleer of de airconditioner goed is geaard.
3. Controleer of de batterijen van de afstandbediening nog goed zijn, ander vervang deze.
4. Controleer de buitenopstelling (beugels, balkjes) als deze zijn beschadigd vervang deze.

Onderhoud na gebruik

1. Schakel de voeding uit.
2. Reinig de filters en het binnen en buitendeel
3. Maak ruimte rondom het buitendeel en verwijder alle obstakels.
4. Controleer het buitendeel op beschadigingen of roestvorming, repareer dit eventueel.
5. Dek eventueel het buitendeel af als de airconditioner niet wordt gebruikt.

Gevaar
Probeer bij een defect de airconditioner niet zelf te repareren, u maak waarschijnlijk meer stuk, laat dit uitvoeren door een erkend bedrijf.
Controleer eerst de volgende punten in onderstaande lijst er kan al een mogelijke oplossing tussen zitten.
PROBLEEM OPLOSSING
Binnendeel koelt niet meteen nadat hij opnieuw is aangezet.		Als de airconditioning één maal is gestopt op zijn bereikte temperatuur, of is uitgeschakeld, dan zal 3 minuten worden gewacht om de compressor te beschermen.
Men ruikt een vreemde geur die uit de airconditioning komt.		Deze geur krijgt men doordat de verschillende geuren door de airconditioning worden aangetrokken, in de ruimte waar deze hangt.Probeer door het reinigen van de filter of de geur verdwijnt.
Er is een vreemd geluid te horen nadat terwijl de airconditioning is ingeschakeld.		Dit geluid wordt veroorzaakt, door het koudemiddel dat door de airconditioning heen gaat.
Er komt een soort mist uit de airco.		Dit is mogelijk doordat de relatieve vochtigheid en temperatuur erg hoog is en de ruimte te snel wordt afgekoeldDe uitgeblazen lucht ziet eruit als mist. N
Men hoort krakende geluiden uit de airconditioning komen.		Deze geluiden die men hoort hebben te maken met het werken van het materiaal, door de temperatuur verschillen.
De airconditioning doet helemaal niets.		Staat er spanning op?Is de aardlekschakelaar eruit?Is er ergens een draad los?Ligt het voltage tussen 206 V - 244 V?Staat de TI MER ON aan?
Het toestel koelt niet goed.		Is de “SET Temp” goed?Is de uitblaas niet geblokkeerd? (ijs)Zijn de filters schoon?Staat de ventilator snelheid op laag?Zijn er teveel warmte bronnen aan?
De afstand- bediening is kwijt of toestel reageer niet.		Is de afstand te groot tussen de airco en de bediening?Vernieuw de batterijen.Staan er obstakels tussen de airco en de bediening?Onderbreek de voeding d.m.v. het uittrekken van de stekker.

♦ Storingen.

Waterlekkage in de ruimte •	• De relatieve vochtigheid kan hoog zijn• Condenswater wordt niet afgevoerd• Pompje functioneert niet meer• Toestel ingevroren
Waterlekkage vanuit het buitendeel •	• Als het toestel op koelen staat kan het zijn dat er water aan de koelleiding en aan de koppeling zit, dit komt door condensatie• Als het toestel in de auto defrost mode staat dan zorg het ontdooien van het ijs dat er water uit komt.• Als het toestel in verwarming mode staat is het mogelijk dat er water vanuit het buitendeel komt.
Er komt geluid uit het binnedeel •	• Dit kan het omschakelen van een relais voor de ventilator of de compressor zijn• Op het moment dat het ontdooien, start of stopt hoort men een borreland geluid. Dit is het omdraaien van de stromingsrichting van het koudemiddel.
Uit het binnendeel komt geen lucht •	• In de verwarming mode, als de temperatuur van het binnendeel nog niet voldoende is opgewarmd dat stopt de ventilator 2 min. om een koude uitblaas te voorkomen.• In de verwarming mode, als de buitentemperatuur erg laag is of de relatieve vochtigheid erg hoog is, dan wordt hierdoor veel ijs op het buitendeel gevormd dan stopt de ventilator 3~12 min.• In de ontdooi mode, stopt de ventilator af en toe, om het condenswater de tijd te geven afgevoerd te worden. Het toestel gaat automatisch weer verder.
Condens op de uitblaas geleiders •	• Als het toestel lang draait met een hoge relatieve vochtigheid dan zal dit condenseren op de geleiders en evt. de Omkasting.

Schakel de airconditioner direct uit in de volgende situatie en neem contact op met uw leverancier

• Er is een hard geluid te horen tijdens het in bedrijf zijn.
• Er komt een sterke vreemde geur uit het toestel
• Waterlekkage
• Zekeringen of aardlekschakelaar gaan er steeds uit
• Er zit grote hoeveelheid ijs op het binnendeel
• Als de voedingskabel abnormaal heet aanvoelt.

Schakel het toestel uit.

BELANGRIJKE NOTITIE

1. Het installeren van de unit dient door gekwalificeerd uitgevoerd te worden en volgens de geldende voorschriften.
2. Indien de airconditioner zonder stekker aangesloten wordt, dient er een werkschakelaar toegepast te worden met de aansluitingen op minimaal 3 mm van elkaar.

BASIS VOORWAARDEN VOOR CORRECTE INSTALLATIE

Installatie op de volgende plaatsen kunnen storingen veroorzaken. Indien dit niet anders mogelijk is, neemt u contact op met uw leverancier.

• Plaatsen waar warmtebronnen, verdampers, ontvlambare of vluchtige gassen zijn.
• Plaatsen waar hoog frequente c.q. radiogolven, lasapparaten of medische instrumenten zijn.
• Plaatsen waar een hoog zoutgehalte is zoals in de kuststreek.
• Plaatsen waar olie (machine olie) in de lucht aanwezig is.
• Plaatsen waar een hoge luchtvochtigheid heerst zoals bij whirlpools.
• Andere plaatsen met speciale omstandigheden.

PLAATSEN VAN HET BINNENDEEL

• De lucht in - & uitlaat dienen vrij van objecten te zijn. Zorg ervoor dat de lucht door de gehele ruimte kan uitblazen.
• Kies een plaats waar de condensafvoer gemakkelijk gemonteerd kan worden en bij voorkeur op natuurlijke afloop.
• Kies een plaats buiten het bereik van kinderen.
• Kies een plaats die stevig genoeg is om het gewicht van het binnendeel te houden en geen vibraties veroorzaakt zodat het geluidsniveau niet verhoogd wordt.
• Ben er zeker van dat na installatie er genoeg ruimte is voor het plegen van onderhoud. De hoogte van de installatie dient minimaal 230 cm vanaf de vloer te zijn.
• Kies een plaats die 1 mtr vanaf de TV of andere electrische apparaten is.
• Kies een plaats waar de filter gemakkelijk eruit te halen is.
• Zorg ervoor dat de installatie overeenkomt met de geldende eisen.

PLAATSEN VAN HET BUITENDEEL

• Kies een plaats waar het geluid en luchtuitlaat geen hinder ondervinden voor buren, dieren of planten.
• Kies een plaats waar voldoende ventilatie aanwezig is.
• Kies een plaats waar geen obstakels de lucht in - & uitlaat belemmeren.
• Kies een plaats die stevig genoeg is om het gewicht van het buitendeel te houden en geen vibraties veroorzaakt zodat het geluidsniveau niet verhoogd wordt.
• Kies een droge plaats, echter buiten het directe zonlicht of wind.
• Zorg ervoor dat de installatie overeenkomt met de geldende eisen.
• Het hoogteverschil van de koelleiding dient max. 5 mtr. te bedragen en de lengte van de koelleiding dient niet langer te zijn als 10 mtr.
• Kies een plaats buiten het bereik van kinderen.
• Kies een plaats waar mensen geen last ondervinden van het apparaat.

• De stroomvoorziening en stroomkabel dienen voldoende afgezekerd en van de juiste diameter te voldoen.
• Zorg ervoor dat de stroomkabel niet afgeklemd wordt.
• Zorg voor goed en voldoende aarde om een goede werking te waarborgen.
• De schakelaars dienen goed geaard te zijn om kortsluiting en overbelasting te voorkomen.
• De minimale afstand tussen de unit en een brandbaar oppervlakte is 1,5 mtr.

NOOT:

• Zorg ervoor dat de bedrading goed is aangesloten om kortsluiting te voorkomen.
• Een verkeerde aansluiting kan brand veroorzaken.

AARDE VOORSCHRIFTEN

• Airconditioning moet geaard worden volgens de geldende voorschriften.
• De geel/groen kabel is de aarde kabel en mag nergens anders voor gebruikt worden. Dit kan ernstige electrische gevolgen hebben.
• De aarde mag niet aangesloten worden op water - of gasleiding of andere plaatsen die als onveilig worden geacht.

OVERIG

• De aansluiting van de unit dient volgens het opgeplakte schema te gebeuren die is opgeplakt.
• De afzekerwaarde dient overeen te komen met de voorschriften.
• Het apparaat dient volgens de geldende voorschriften worden aangesloten.
• Het apparaat mag niet door ongekwalificeerde mensen bedient worden of men moet daarvoor toestemming gegeven hebben door derden.
• Kinderen dienen gewaarschuwd te worden dat dit apparaat geen speelgoed is.

♦ Installatie diagram.

Installatie diagram

♦ Installatie binnendeel.

INSTALLEER DE MONTAGEPLAAT

• Monteer de montageplaat waterpas, echter dusdanig zodat men rekening houdt met de natuurlijke afloop van het condenswater.
• Schroef de montageplaat op de wand
• Monteer de montageplaat stevig tegen de wand

INSTALLEER DE LEIDINGDOORVOER

• Maak de leidingdoorvoer door de muur, licht aflopend naar buiten.
• Plaats de leidingdoorvoer in het gat ter voorkoming dat de leiding en bedrading beschadigen.

INSTALLEER DE CONDENSLEIDING

• Voor een goede condensafloop, dient de condensslang naar onder gemonteerd te worden.
• De condensafvoerslang mag niet naar boven gebogen zijn, anders ontstaat wateroverlast.
• Isoleer de condensafvoerslang als deze binnenshuis loopt.

AANSLUITEN BINNEN - & BUITENDEEL

• Open het frontpaneel naar de bovenzijde.
• Draai de schroeven los van de front plaat en verwijder de frontplaat.
• Neem de stroomkabel door de achterzijde eruit.
• Alle kabels dienen volgens de geldende voorschriften gemonteerd te worden.
• Plaats de stroomkabel in de draadgoot, dek de frontplaat af, draai de schroeven weer aan en plaats de stroomkabel op de daarvoor bestemde aansluiting.
• Dek de frontplaat af.
• Voor koelen of verwarmingsmodus, de signaalkabel kan door de opening van de binnenunit. Gebruik daarvoor de clip aan het binnendeel.
• Sluit het frontpaneel.

♦ Installatie binnendeel.

NOOT:

Indien de meegeleverde electrische bedrading niet lang genoeg is, kan men deze verlengen d.m.v. een exclusieve kabel. Let wel op dat er geen draden omgewisseld worden.

• De bedrading dient correct aangesloten te worden, anders ontstaan er storingen.
• Draai de schroeven goed aan om storingen te voorkomen.
• Na het aandraaien van de schroeven controleer of de kabels vast zitten.
• Indien de aardekabel verkeerd is aangesloten kan er een electrische schok ontstaan.
• Zorg ervoor dat alles correct is gemonteerd en vastgedraaid, anders kunnen er storingen of brand ontstaan.
• Werkschakelaar dient gemonteerd te zijn.

INSTALLEER BINNENDEEL

• De leiding kan zowel rechts, rechtsachter, links als linksachter uit het apparaat.
• Indien de leiding rechts of links uit het apparaat gaan, dient men het bodywork op de daarvoor bestemde plaats los te breken. (Fig.2)
• Breek 1 open voor alleen electrische bedrading.
• Breek 2 (of/en 3) open voor electrische bedrading en leiding.
• De leiding kan zowel met de electrische bedrading als met de condensslang met elkaar vastgetaped worden en als een deel door de leidingdoorvoer geplaatst worden (Fig. 3)
• Hang het binnendeel op de achterplaat en controleer of dit voldoende stevig is gemaakt. (Fig. 4)

• Sluit de leiding met de juiste koppeling aan.
• Schroef de koppeling handvast aan en daarna met sleutel en contrasleutel vastdraaien.
• Sluit eerst de leiding aan het binnendeel en daarna aan het buitendeel.
• Let op het buigen van de leiding. Deze mag niet beschadigd zijn.
• Sluit de koppeling goed aan om lekkage te voorkomen.

♦ Installatie buitendeel.

ELECTRISCHE BEDRADING

• Demonteer de rechter zijplaat
• Schroef de bedrading vast op de klemmen
• Sluit zowel de voeding - als communicatiekabel op de juiste plaats aan.
• Monteer de recht zijplaat.

NOOT:

• Verkeerde aangesloten bedrading zorgt voor storingen.
• Er dient voldoende ruimte te zijn voor de bekabeling.

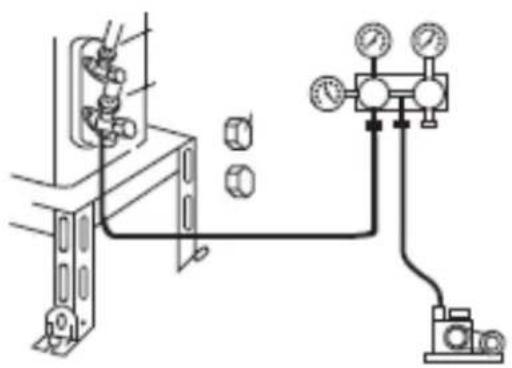

AFPERSEN EN LEKTEST

Het apparaat dient volgens de geldende voorschriften worden aangesloten, afgeperst en inbedrijf genomen worden.

Controleer d.m.v. zeep of de koppeling lekken.

Het condenswater van de buitenunit dient volgens de geldende voorschriften afgevoerd te worden.

♦ Controle en proefdraaien.

CONTROLE NA INSTALLATIE
Controle Item Mogelijke storing
Is het correct geïnstalleerd? De unit valt, schudt of maakt extra geluid
Heeft u een lektest uitgevoerd? De capaciteit kan onvoldoende zijn
Is er voldoende geïsoleerd? Er kan condens ontstaan en druppels veroorzaken
Is de condensafvoer voldoende? Er kan condens ontstaan en druppels veroorzaken
Komt de voeding overeen met het typeplaatje?	Er kan electrische storing ontstaan of onderdelen kunnen beschadigd worden
Is de leiding, voeding en condensafvoer correct geïnstalleerd?	Er kan electrische storing ontstaan of onderdelen kunnen beschadigd worden
Is er een goede aarde verbinding? Er kan electrische storing ontstaan
Is er een goede voedingkabel gebruikt? Er kan electrische storing ontstaan of onderdelen kunnen beschadigd worden
Is de lucht in - & uitlaat vrij? De capaciteit kan onvoldoende zijn
Zijn de leidinglengtes overeen met de voorschriften?	Het koelmiddel inhoud kan onvoldoende zijn.
PROEFDRAAIEN
Voor proefdraaien:Zet spanning op het apparaat na correcte installatieVoeding en communicatiekabel dienen correct gemonteerd te zijnDe kranen dienen open te staanHet apparaat dient schoon te schijn
Test methode:Schakel voeding in, druk op 'ON/OFF' schakelaar op de afstandbediening om het apparaat te startenDruk op 'MODE' om COOL, HEAT, FAN in te schakelen en vervolgens op werking te controleren

♦ Installatie en onderhoud van de gezondheidsfilter.

- Open het front paneel en neem de luchtfilter uit het apparaat (Fig. a)

- Monteer de gezondheidsfilter aan het luchtfilter (Fig. b)

- Indien de filter niet gemonteerd kan worden, plaats deze dan aan het frontpaneel (Fig. c)

- Na correcte montage van de filter, sluit het frontpaneel (Fig. d)

Neem het filter uit om schoon te maken en plaats deze terug volgens de voorschriften. Speciale aandacht voor de 'zilveren ion filter', deze kan niet met water schoon gemaakt worden. Diverse onderdelen in dit filter kunnen beschadigd worden indien het in aanraking komt met water.

SERVICE

Het gezondheidsfilter heeft onder normale omstandigheden een levensduur van 1 jaar. Voor de 'zilveren ion filter' geldt dat het zijn werking verliest indien deze zwart wordt.

	Voeding	Kabel naar buitendeel
Model Deel Deel Deel Stuur Signaal
	Spanning binnendeel buitendeel kabel A B C kabel kabel

WANDMODEL 'ON - OFF' SINGLE INCL. WARMTEPOMP

A1	GWHN 09 EANK3A1A 230 V X 3x 2,5 mm ^2 5x	1,5 mm ^2
A2	GWHN 12 BBNK3A1A 230 V X 3x 2,5 mm ^2 5x	1,5 mm ^2
A3	GWHN 18 DCNK3A1A	230 V X 3x	2,5 mm ^2 5x	1,5 mm ^2
A4	GWHN 24 DCNK3A1A	230 V X 3x	2,5 mm ^2 5x	1,5 mm ^2

WANDMODEL 'INVERTER' SINGLE - DUO - TRIPPLE INCL. WARMTEPOMP

A5	GWH09MA-K3DNA4A / GWH09KF-K3DNA5A	230 V X 3x	2,5 mm^2 4x	1,5 mm^2
A6	GWH12MA-K3DNA4A / GWH12KF-K3DNA5A	230 V X 3x	2,5 mm^2 4x	1,5 mm^2
A7	GWHD 18 BCNK3A1A	230 V		X	3 × 2,5 mm^2			4 × 1,5 mm^2
A8	GWHD 24 ACNK3A1A	230 V		X	3 × 2,5 mm^2			4 × 1,5 mm^2
A9	GWHD 24 NK3A	230 V		X	3 × 2,5 mm^2	4 × 1,5 mm^2	4 × 1,5 mm^2
A10	GWHD (24)NK3CO	230 V		X	3 × 4 mm^2	4 × 1,5 mm^2	4 × 1,5 mm^2	4 × 1,5 mm^2

WANDMODEL 'ULTRA THIN' INCL. WARMTEPOMP

A11	KFR 25 GW / NaA 512	230 V	X		3x 2,5 mm ^2				4x 1,5 mm ^2	2x 1,5 mm ^2
A12	KFR 35 GW / NaA 512	230 V	X		3x 2,5 mm ^2				4x 1,5 mm ^2	2x 1,5 mm ^2

WANDMODEL 'DUO SPLIT ON - OFF' INCL. WARMTEPOMP

A13	GWHN 18 (09X2) BANK3A1A	230 V		X	3x 2,5 mm ^2	*6x 1,5 mm ^2 *6x 1,5 mm ^2
A14	GWHN 24 (12X2) BANK3A1A	230 V		X	3x 2,5 mm ^2	*6x 1,5 mm ^2 *6x 1,5 mm ^2
A15	GWHN 21 (09+12) BANK3A1A	230 V		X	3x 2,5 mm ^2	*6x 1,5 mm ^2 *6x 1,5 mm ^2

*De aders verdelen over 2 kabels is ook toegestaan.

CASSETTE MODEL 'ON -OFF' INCL. WARMTEPOMP

A16	GKHN 12A2 NK3AA	230 V		X	3x 2,5 mm ^2				4x 1,5 mm ^2
A17	GKHN 18A2 NK3AA	230 V		X	3x 2,5 mm ^2				4x 1,5 mm ^2
A18	GKHN 24A4 NK3AA	380 V		X	5x 2,5 mm ^2				4x 1,5 mm ^2
A19	GKHN 36A5 NM3AA	380 V		X	5x 2,5 mm ^2				4x 1,5 mm ^2
A20	GKHN 42A5 NM3AA	380 V		X	5x 2,5 mm ^2				4x 1,5 mm ^2

CASSETTE MODEL 'INVERTER' INCL. WARMTEPOMP

B16	GKH 12 K3C	230 V	**	X	3x 2,5 mm ^2					2x 1 mm ^2 *
A21	GKH 18 K3A	230 V	**	X	3x 2,5 mm ^2					2x 1 mm ^2 *
A22	GKH 24 K3A	230 V	**	X	3x 2,5 mm ^2					2x 1 mm ^2 *
A23	GKH 36 K3A	380 V	**	X	5x 2,5 mm ^2					2x 1 mm ^2 *
A24	GKH 42 K3A	380 V	**	X	5x 2,5 mm ^2					2x 1 mm ^2 *

eding van het binnendeel wordt met een 3x 1,5mm kabel aangesloten op de buitenunit.
* Afgeschermo

HOEKMODEL 'ON - OFF' INCL. WARMTEPOMP

A25

KFR 35 JW / N 30 E

230 V

X

3x 2,5 mm ^2

4x 1,5 mm ^2

VLOER - / PLAFONDMODEL 'ON - OFF' INCL. WARMTEPOMP

A26	GTHN 12A4 NK3AA	230 V	**	X	3x 2,5 mm ^2					2x 1 mm ^2 *
A27	GTHN 18A4 NK3AA	230 V	**	X	3x 2,5 mm ^2					2x 1 mm ^2 *
A28	GTHN 24A1 NK3AA	380 V	**	X	5x 2,5 mm ^2				4x 1,5 mm ^2
A29	GTHN 36A2 NM3AA	380 V	**	X	5x 2,5 mm ^2				4x 1,5 mm ^2
A30	GTHN 42A2 NM3AA	380 V	**	X	5x 2,5 mm ^2				4x 1,5 mm ^2
B30	GTHN 42A2 NM3AA Inverter	380 V	**	X	5x 2,5 mm ^2				4x 1,5 mm ^2

**De voeding van het binnendeel wordt met een 3x 1,5mm kabel aangesloten op de buitenunit.
*Afgeschemo

SATELIET DUCT 'ON - OFF' INCL. WARMTEPOMP

A31	FGR 3.5 / Na-K	230 V	**	X	3x 2,5 mm ^2				5x 1,5 mm ^2	2x 1 mm ^2 *
A32	FGR 5 / Na-K	230 V	**	X	3x 2,5 mm ^2				5x 1,5 mm ^2	2x 1 mm ^2 *
A33	FGR 7 H / (XSD) Na-K	220 V	**	X	3x 2,5 mm ^2				5x 1,5 mm ^2	2x 1 mm ^2 *
A34	FGR 12 H / (XSD) Na-M	380 V	**	X	5x 2,5 mm ^2				5x 1,5 mm ^2	2x 1 mm ^2 *

**De voeding van het binnendeel wordt met een 3x 1.5mm kabel aangesloten op de buitenunit.
*Afoeschermo

MOBIEL EXCL./INCL. VERWARMING

A35

GPCN 12A2 NK3CA

230 V

LUCHTONTVOCHTIGER

A36

CFO.8E

230 V

Beknopte storinglijst alle GREE airco toestellen met display. Alleen voor bevoegd en geschoold personeel.

Code	Gevolg	Reden	Aktie
E1	Compressor hogedruk beveiliging	Ventilator stuk, dichtgevroren	Ventilator controleren, ontdooien
E2	Invries beveiliging	Tijdens verwarmen/koelen te koud	Niets, gebeurt automatisch
E3	Compressor lagedruk beveiliging	Te weinig freon inhoud, temperatuur	Controleer freon inhoud, temperatuur
E4	Hogedruk temperatuur beveiliging	Hoge omgevingstemperatuur, winterregeling,ventilator	Stapsgewijs controleren
E5	Overstroom beveiliging	Compressor, ventilator vast/stuk, spanning,	Stapsgewijs controleren
E6	Communicatie storing	Bedrading niet goed	Controleer bedrading
E7	Mode conflict een koelen ander verwarmen	Bij duo of tripple twee verschillende keuze gemaakt	allemaal dezelfde functie instellen
E8	Temperatuur te hoog (verwarmen)	Ventilator stuk, dichtgevroren	Controleer ventilator
E9	Temperatuur te laag	Ventilator stuk, dichtgevroren	Controleer ventilator
F0	Temp sensor ruimte binnendeel	Te weinig ventilatie over de verdamper	Controleer op vervuiling, ventilator
F1	Ruimtesensor binnenunit storing		Vervang Ruimtesensor
F2	Buissensor binnenunit storing		Vervang Buissensor
F3	temp. sensor buitenlucht buitenunit storing		Vervang sensor
F4	Buissensor buitenunit storing		Vervang sensor
F5	Ontdooisensor (zuiggas) buitenunit storing		Vervang sensor
HI	Buitenuit is aan het ontdooien	Gaat automatisch	Niets, gebeurt automatisch
H1	Ontdooien	Gaat automatisch	Niets, gebeurt automatisch
H3	sensorfout overbelasting		Vervang sensor
H4	Overbelasting beveiliging	Controleer compressor, stroom, spanning	Vervang compressor, ventilator
H5	IPM Module	Controleer IPM module	Vervang IPM module
PL	Beveiliging te lage spanning	Voeding niet in orde	Controleer Voeding
PH	Beveiliging te hoge spanning	Voeding niet in orde	Controleer Voeding
FP	Inverterfout binnendeel	Controleer, printplaat mbv speciaal test gereerdschap	Vervang evt. printplaat
Cd	NVT
P1	Koelen of verwarmen normaal
P2	Koelen of verwarmen maxlmaal	Normaal
P3	Koelen of verwarmen tussentijds	Normaal
P4	Koelen of verwarmen minimaal	Normaal
EH	NVT
