Merk	Gree
Model	KY-32
Type product	Airconditioner (mobiel/raam)
Koelcapaciteit	3200 W (10900 BTU)
Verwarmingscapaciteit	Niet van toepassing (alleen koeling)
Energie-efficiëntieklasse	A+ (koelen)
Stroomverbruik (koelen)	1200 W
Spanning	220-240 V / 50 Hz
Geluidsniveau (binnen)	52 dB (max)
Geluidsniveau (buiten)	60 dB (max)
Luchtdebiet	350 m³/h
Afmetingen (bxdxh)	45 x 35 x 70 cm
Gewicht	28 kg
Koelmiddel	R410A
Afstandsbediening	Inbegrepen
Timerfunctie	Ja, 24-uurs timer
Slaapmodus	Ja
Automatische herstart	Ja
Filter	Wasbaar stoffilter
Onderhoud en reiniging	Filter maandelijks reinigen; buitenunit jaarlijks laten controleren
Veiligheid	Oververhittingsbeveiliging, kinderslot (via afstandsbediening)
Reparatie en onderdelen	Originele Gree-onderdelen verkrijgbaar via erkende servicepunten

Veelgestelde vragen - KY-32 GREE

Hoe moet ik het filter van de Gree KY-32 reinigen?

Schakel het apparaat uit en haal de stekker eruit. Verwijder het filter door het voorpaneel te openen. Was het filter met lauwwarm water en een milde zeep, laat het volledig drogen en plaats het terug. Reinig het filter minstens eenmaal per maand voor optimale prestaties.

Wat moet ik doen als de airconditioner niet koud blaast?

Controleer of de temperatuur lager is ingesteld dan de kamertemperatuur. Controleer of het filter niet verstopt is. Als het probleem aanhoudt, kan er sprake zijn van een koelmiddellek of een defecte compressor. Neem contact op met een erkende technicus.

Kan ik de Gree KY-32 gebruiken om te verwarmen?

Nee, de KY-32 is een koelapparaat en biedt geen verwarmingsfunctie. Het is alleen geschikt voor het koelen van ruimtes.

Hoe stel ik de timer in op de Gree KY-32?

Druk op de timer-knop op de afstandsbediening tot het timer-symbool knippert. Gebruik de + en - knoppen om de gewenste inschakel- of uitschakeltijd in te stellen. Bevestig door op de timer-knop te drukken. De timer kan maximaal 24 uur vooruit worden ingesteld.

Wat is het geluidsniveau van de Gree KY-32?

Het geluidsniveau van de binnenunit bedraagt maximaal 52 dB, en de buitenunit produceert ongeveer 60 dB. Dit is vergelijkbaar met een normaal gesprek of achtergrondmuziek.

Heeft de Gree KY-32 een slaapmodus?

Ja, de slaapmodus verhoogt geleidelijk de temperatuur gedurende de nacht om comfortabel slapen te bevorderen en energie te besparen. Activeer deze modus via de afstandsbediening met de Sleep-knop.

Wat is het stroomverbruik van de Gree KY-32?

Het nominale stroomverbruik tijdens het koelen is ongeveer 1200 W. Het apparaat is geschikt voor een stopcontact van 220-240 V / 50 Hz.

Is de Gree KY-32 voorzien van een afstandsbediening?

Ja, er wordt een afstandsbediening meegeleverd waarmee u alle functies kunt bedienen, zoals temperatuur, ventilatorstand, timer en modus.

Hoe vaak moet ik de Gree KY-32 onderhouden?

Reinig het filter maandelijks. Laat de buitenunit en het koelsysteem jaarlijks controleren door een erkende onderhoudsdienst. Houd de omgeving van de unit vrij van obstakels voor een goede luchtcirculatie.

Waar kan ik reserveonderdelen kopen voor de Gree KY-32?

Originele Gree-onderdelen zijn verkrijgbaar bij erkende servicecentra en gespecialiseerde winkels. U kunt ook contact opnemen met Gree-klantenservice voor het bestellen van onderdelen.

GEBRUIKSAANWIJZING KY-32 GREE

Bedieningsvoorschriften

De airco mag niet liggend of schuin vervoerd worden, is dit wel het geval geweest de airco zeker 24 uur rechtop laten staan alvorens u de airco in bedrijf gaat nemen.

Mobiele Airconditioning:

Deze airco is ontwikkeld om in diverse ruimte te koelen en of te ontvochtigen.

Omdat deze airco mobiel is kan deze in diverse ruimte gebruikt worden,

Bijv. woonkamers, slaapkamers, en kantoren.

Men kan met deze airco koelen – ontvochtigen -ventileren en (verwarmen)

Stroomverbruik en geluidsniveau zijn erg laag.

Attentie:

Voor u deze airconditioning installeert, lees eerst de gebruikvoorschriften

Veel koel plezier

TECHNISCHE GEGEVENS

Model KY-32 KYD-32
Koel/verwarmingcapaciteit	3200 Watt 3200W/2000 Watt
Netspanning 230 V / 50 Hz	230 V / 50 Hz
Opgenomen vermogenkoelen/verwarmen	1200 Watt 1200W/2050W
Opgenomen vermogenkoelen / verwarmen	5.2 A 5.2A / 8.0A
Lucht opbrengst 330m^3
Koelmiddel/ vulling 410A	/ 0,58 Kg
Geluid 56 dB(A)
Gewicht 45 Kg
Afmeting airco 80.0x40.0x37.0 / cm
Afmeting in verpakking 84.0x63.4x44.4 / cm
Ontvochtgings capaciteit	1,6 ltr/ h

Voorzijde

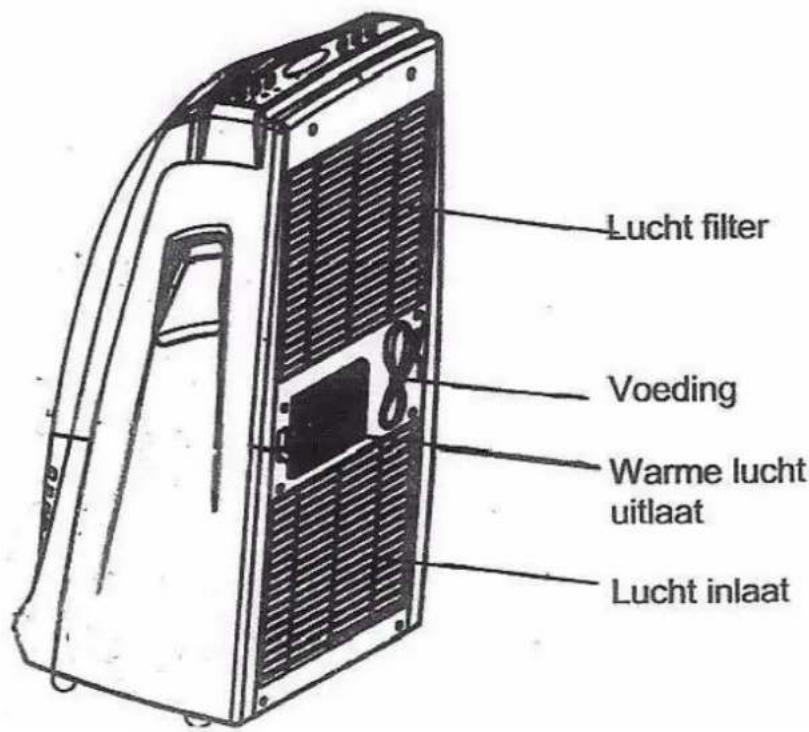

Achterzijde

Bedrijfsvoorschriften

Ontvochtigen en koelen

De ideale temperatuur voor koelen en ontvochtigen is tussen de 16°C en 35°C.

Opstelling Zet de airco op een open plaats. Plaats de airco ca. 50 cm van of andere opstakels.

Spanning Alvorens u de stekker in het stopcontant steekt, het volgende controleren.

1. Controleer de spanning 230 Volt.
2. Controleer of er aarde aanwezig is.
3. Stopcontact moet 16 Amp afgezekerd zijn.
4. Kabel moet een dikte hebben van 2.5mm ^2 .
5. Controleer voedingskabel op beschadiging.

LCD Scherm

Functies airco

1.Zet de airco in bedrijf:

Druk de knop 1/0 in

2. Mode knop(mode)

U hebt keuze uit 4 mogelijkheden ^2

Koelen - ventileren - ontvochtigen - verwarmen.

3. Ventilatie knop ON

Als de airco werkt, heeft u 3 ventilator stand mogelijkheden.

Knop voor het instellen van de ventilator snelheden bij koelen en of ventileren. Hoog - Middel - Laag

4. Temperatuur knop (Temp)

Met deze knop kunt de ruimte temperatuur hoger of lager instellen.

Als de ruimte temperatuur te hoog is ingesteld zal de airco niet koelen.

5. Knop "klok programmeren.

Gebruik de 2 knoppen "▲&▼" om de airco automatisch aan of uit te zetten.

Als de airco draait kunt u de tijd instellen om de airco te laten stoppen, en als airco uit is maar de spanning staat erop, kunt u de tijd instellen voor de airco op te starten. de maximale tijd instelling is 24 uur omhoog / omlaag

6. Slaapfunctie knop

Als de airco draait druk " ( " knop om de slaapfunctie te activeren En druk nog een keer om weer te verbreken, dit werk niet onder de auto mode.

7. Verwarmen

Met deze knop kunt u de verwarming in bedrijf stellen, temperatuur instellen.

8. Condensafvoer

Bij koelen of ontvochtigen wordt de condens via de lucht afvoerslang naar buiten afgevoerd, bij een E4 signaal zal de airco volledig stil vallen daarna moet u via het afvoerpijpje aan de achterzijde en aan de onderkant van de airco water aflaten.

Bedrijfsvoorschriften

Koelen

1. Monteer lucht afvoerslang zie pagina 9 en 10

Tijdens het koelen warme lucht via raam, deur of gat in de muur afvoeren naar buiten.

1. Druk op de mode knop, maak keuze koelen, de volgende afbeelding verschijnt op LCD scherm

1. Druk temp knop in, hiermee kunt u de ruimte temperatuur instellen tussen 16°C en 30°C

2. Druk knop in, hiermee maakt u de keuze

om de ventilator in de volgende standen in te stellen hoog / middel / laag.

Notitie voor een optimale koeling op de volgende punten.

A als de gekoelde koelde ruimte direct onder invloed van veel zon is, zorg dan voor zonwering binnen of buiten. (eventueel gordijnen sluiten)

B plaats de airco niet bij een warmtebron.

Ontvochtigen

1.Houd deuren en ramen gesloten voor een optimale

1. Druk mode knop (ontvochtigen) in, de volgende afbeelding komt in het LCD scherm ventilator staat in de lage stand.

2. Bij ontvochtigen lucht afvoerslang niet verwijderen

Ventileren

1. Druk mode knop (ventileren) in, de volgende

afbeelding komt in LCD scherm

2.Druk "S" in, maak uw keuze

Hoog / middel / laag.

Verwarmen

1. Druk in, (verwarmen) stel uw

temperatuur in. ( Alleen bij type KYD - 32)

Aansluiting luchtafvoerslang

Montage 1.Sluit de slang aan op de achterzijde van de airco Luchtafvoerslang 2.De warme lucht kan via de luchtafvoerslang door een raam of door de muur naar buiten worden afgevoerd.

Opgelet !!! De luchtafvoerslang mag niet verlengd worden. Maximale lengte is 1.80 mtr

Opletten !!! schuiven.

Aansluitslang van boven naar beneden erin

Correcte montage is van belang. Montage door de muur. Zie afmetingen beneden.

De lucht afvoerslang moet op de juiste wijze gemonteerd worden, zie afbeeldingen

Tips voor onderhoud: 1. Voor het onderhoud eerst de stekker verwijderen.

1. Gebruik geen chemicaliën, als benzine, alcohol of andere gevaarlijke stoffen.

Luchtinlaat filter :

Als de filter sterk vervuild is wordt de lucht aanzuig

minder.

Filter regelmatig reinigen

Openen van de luchtfilter:

Open de luchtfilter aan de bovenzijde en verwijder het filterdoek. Deze goed schoonmaken of vervangen.

Schoonmaken luchtfilter

Filter schoonmaken met water, +/- 40°C of eventueel met afwasmiddel.

Montage luchtfilter

Filter weer monteren van onder naar boven.

Storings tabel

Storing Probleem Oplossing
De airco werkt niet	Geen spanning1. Stekker zit er niet in2. Slecht contact3. Zekering defect	1. Stekker insteken2. Zorg voor goed contact3. Nieuwe zekeringmonteren.
De inducatie geeft cool mode aan. Maar airco werkt niet.	Timer is op tijd ingesteld. Schakel timer uit en wacht dat de airco automatisch begint te draaien.
Inducatie cool mode er komt geen koude lucht uit.	1. De ruimte temperatuur is lager dan de ingestelde temperatuur.2. De verdamper zit vol ijs	1. De ruimte temperatuur opnieuw instellen.2. De verdamper laten ontdooien.
Inducatie ontvochtigen.Er komt geen koele lucht uit	1. Verwijder de luchtfilter.De verdamper zit vol ijs	1. Laat de verdamper ontdooienDaarna weer in bedrijf stellen.
LCD scherm geeft " EI " aan	1. Geen goede stroom Voorziening.2. Er is iets niet goed met de airco	1. Zet de airco met de Schakelaar uit of verwijder de stekker uit het stopcontact.2. Probeer na 10 minuten de airco nog eens aan te zetten, geeft deze dan nog " EI " aan dan de service dienst bellen.
LCD scherm geeft "E4" aan	Lekbak zit vol water Via	het slangetje aan de Achter zijde aan de onderzijde van de airco het water aflaten.
Verwarming werkt niet 1. Verwarming spiraal defect.2. Temperatuur niet goed ingesteld.		1. Nieuwe spiraal laten monteren.2. Temperatuur goed instellen.
Indien deze aanwijzigingen niet hebben geholpen contact opnemen met uw Leverancier.

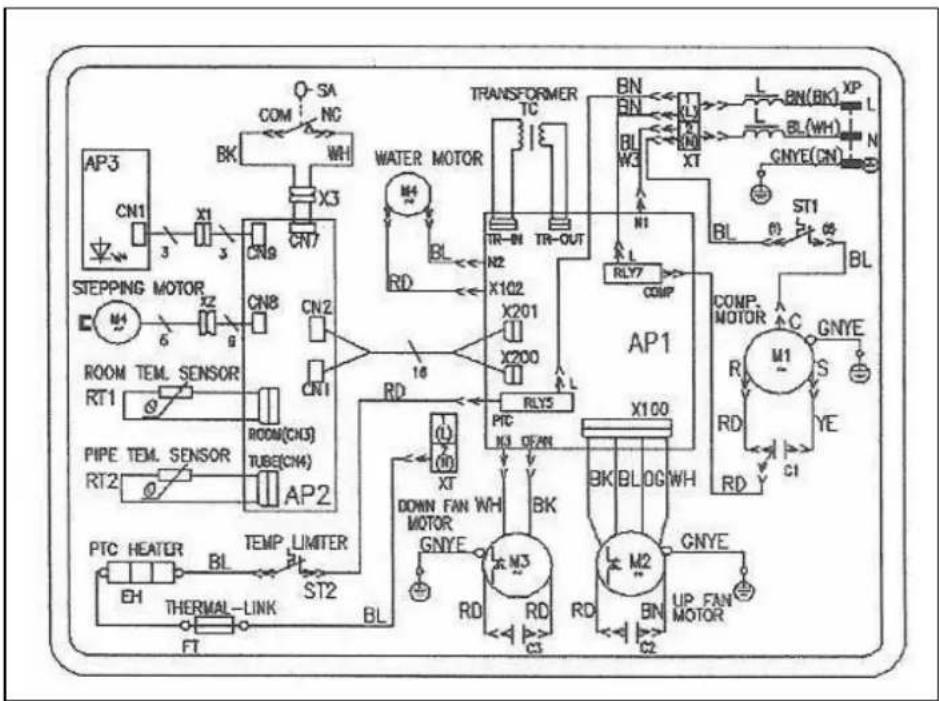

Electrische schema's

KYD - 32

KY - 32

After sales service

Vraag informatie bij de dealer of de servicedienst als u hulp nodig heeft.

Onderhoud :

Als de airco in het seizoen sterk vervuild raakt zal de airco niet meer optimaal functioneren, als dat het geval is vraag informatie bij uw dealer of raadpleeg de servicedienst.

Let op!!!

Na het seizoen water aflaten dit kunt u doen aan de achterzijde onder aan de airco via het afvoer slangetje.
