Type product	Verplaatsbare airconditioner
Merk	Kalorik
Model	KA AC 12
Voeding	220-240 V ~ 50 Hz of 220 V ~ 60 Hz
Functies	Koelen, ontvochtigen, ventileren, timer, swing
Timer	24-uurs programmeerbare timer (aan/uit)
Swing luchtstroomrichting	Ja, automatische oscillatie
Filter	Uitneembaar, wasbaar met water (ca. 40°C) en mild reinigingsmiddel
Waterreservoir	Inclusief veiligheidssysteem bij vol reservoir (8 pieptonen, knipperend lampje, uitschakeling)
Afvoerslang	Lengte 0,5 tot 2,0 m, uittrekbaar, niet plooien
Montage adapter	Adapter A (permanent) en Adapter B (tijdelijk) meegeleverd
Installatie	Op vlak, stabiel oppervlak; min. 30 cm vrij rondom; raam- of muurdoorvoer
Onderhoud filter	Minstens om de 2 weken reinigen
Onderhoud behuizing	Vochtige doek met mild reinigingsmiddel
Veiligheid	Niet gebruiken in badkamer, wasruimte of in de buurt van water; niet afdekken; stekker verwijderen bij reiniging
Omgevingstemperatuurbereik	Koelen: 17°C – 30°C; Ontvochtigen: 13°C – 30°C
Netimpedantie	Maximaal 0,4582 ohm
Bijgeleverde accessoires	Afvoerslang, 2 adapters, 4 pluggen, 4 vijzen

Veelgestelde vragen - KA AC 12 KALORIK

Hoe reinig ik de luchtfilter van de Kalorik KA AC 12?

Haal de stekker uit het stopcontact. Verwijder het filter door het deksel open te trekken. Reinig de filter met warm water (ca. 40°C) en een mild reinigingsmiddel. Spoel grondig en laat volledig drogen voordat u de filter terugplaatst. Dit moet minstens om de twee weken gebeuren.

Wat moet ik doen als het waterreservoir vol is?

Het apparaat geeft 8 pieptonen, het controlelampje knippert continu en op het display verschijnt 'PI'. Het toestel stopt. Ledig het reservoir en plaats het correct terug. Als u dit niet binnen 3 minuten doet, schakelt het toestel automatisch uit. Druk dan op de ON/OFF-knop om opnieuw te starten.

Kan ik de airconditioner zonder afvoerslang gebruiken?

Ja, maar alleen bij de ontvochtigings- en ventilatiefunctie. Voor de koelfunctie is de afvoerslang verplicht om condenswater af te voeren. Gebruik de slang niet bij ontvochtigen of ventileren.

Hoe stel ik de timer in op de Kalorik KA AC 12?

Druk op 'TIMER ON' om de inschakeltijd te programmeren (toestel moet aan zijn) of op 'TIMER OFF' om de uitschakeltijd in te stellen (toestel moet uit zijn). Het bijbehorende lampje gaat branden en dooft wanneer de tijd bereikt is. Als u beide timers tegelijk instelt, worden beide functies uitgevoerd.

Wat betekenen de foutmeldingen op het display?

Als 'PI' op het display verschijnt, is het waterreservoir vol of verkeerd geplaatst. Leid het reservoir en plaats het correct terug. Andere foutmeldingen worden niet in de handleiding beschreven; neem contact op met de klantenservice bij aanhoudende problemen.

Hoe installeer ik de afvoerslang permanent?

Maak de slang vast aan de afvoeropening aan de achterkant (eerst links, dan rechts, aandrukken tot hij vastklikt). Boor een gat in de muur, steek adapter A in de muur met de 4 vijzen en pluggen, en bevestig het andere uiteinde van de slang aan adapter A. Gebruik het deksel wanneer de airco niet in gebruik is.

Kan ik de airconditioner in een badkamer gebruiken?

Nee, het is verboden het toestel te gebruiken in de buurt van een bad, zwembad, of in een serre. Het apparaat mag ook niet worden blootgesteld aan waterspatten. Gebruik het enkel in droge ruimtes.

Hoe schakel ik de swing-functie in?

Druk op de knop 'SWING' op het bedieningspaneel. De luchtkleppen bewegen dan automatisch heen en weer om de luchtstroomrichting te variëren. Druk nogmaals om de functie uit te schakelen.

Wat is de minimale afstand tot de muur voor optimale werking?

Zorg voor een vrije ruimte van minimaal 30 cm rondom het toestel, zodat de luchtinlaat- en uitlaatroosters niet worden belemmerd. Plaats het toestel op een plat, stabiel oppervlak.

Hoe lang moet ik wachten na het uitschakelen voordat ik de airco weer inschakel?

Wacht minstens 3 minuten voordat u het apparaat opnieuw inschakelt, vooral na gebruik van de koel- of ontvochtigingsfunctie. Dit voorkomt schade aan de compressor.

GEBRUIKSAANWIJZING KA AC 12 KALORIK

Verplaatsbare airconditioner

GEBRUIKSAANWIJZING

Lees de gebruiksaanwijzing aandachtig vooraleer u het toestel gebruikt.

INHOUDSTAFEL

VEILIGHEIDSVOORSCHRIFTEN 1

ONDERDELEN 2

ACCESSOIRES 3

BEDIENINGSPANEEEL 3

GEBRUIK 4

INSTALLATIE 5

ONDERHOUD 7

PROBLEEMOPLOSSING 8

VEILIGHEIDSVOORSCHRIFTEN

1. STEEK DE STEKKER NOOIT IN EEN BESCHADIGD STOPCONTACT OF IN EEN MULTIPELE CONTACTDOOS;

2. GEBRUIK HET TOESTEL NOOIT OP DE VOLGENDE PLAATSEN:

3. DICHTBIJ EEN WARMTEBRON

4. WAAR OLIE OF BENZINE KAN SPATTEN
5. IN RECHTSTREEKS ZONLICHT
6. WAAR WATER ZOU KUNNEN SPATTEN
7. IN DE BUURT VAN EEN BAD OF EEN ZWEMBAD

8. IN EEN SERRE

9. STEEK NOOIT UW VINGERS OF ANDERE VOORWERPEN IN DE LUCHTINLAAT- EN -UITLAATROOSTERS. WEES NOG AANDACHTIGER WANNEER KINDEREN IN DE BUURT ZIJN.

10. HOU HET TOESTEL ALTIJD VERTICAAL ZODAT DE COMPRESSOR ALTIJD IN GOEDE POSITIE BLIJFT.

11. TREK DE STEKKER ALTIJD UIT HET STOPCONTACT VOORALEER U HET TOESTEL REINIGT.
12. PLAATS HET TOESTEL NOOIT RECHTSTREEKS ONDER EEN STOPCONTACT.
13. BEDEK HET TOESTEL NOOIT. DIT ZOU TOT OVERVERHITTING KUNNEN LEIDEN.
14. INDIEN HET TOESTEL ENIGE BESCHADIGING VERTOONT, GEBRUIK HET NIET MAAR LAAT HET NAKIJKEN DOOR EEN BEKWAME GEKWALIFICEERDE DIENST.

Opgelet: Dit model mag alleen worden aangesloten op een circuit met een maximale impedantie van 0,4582 Ohm. Wend u tot de elektriciteitsmaatschappij voor nadere inlichtingen.

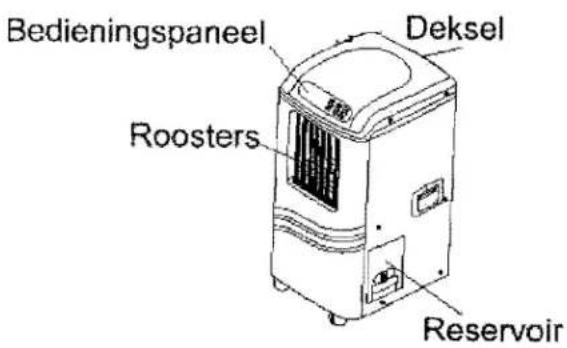

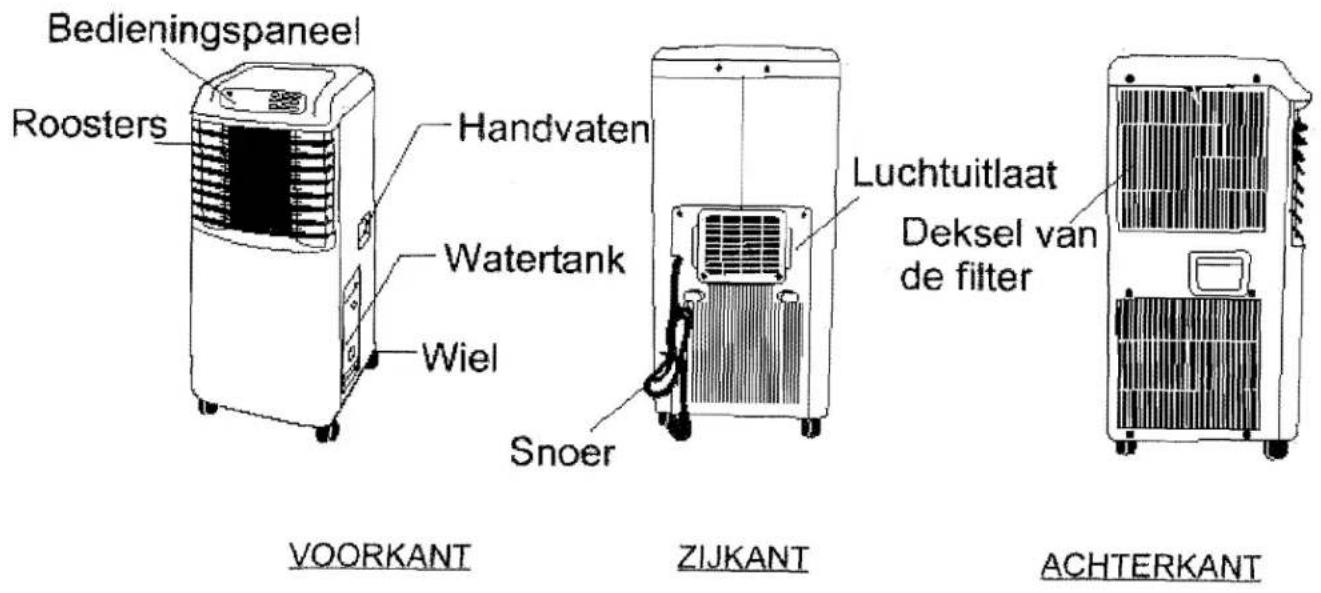

ONDERDELEN

ONDERDELEN		NAAM VAN HET ONDERDEEL	HOEVEELHEID
		Afvoerslang	1
		Adapter A (voor permanente installatie)	1
		Adapter B (voor tijdelijke installatie )	1
		Plug	4
		Vijs	4

- Ga na of alle onderdelen in de verpakking zitten en raadpleeg de installatieparagraaf voor hun gebruik.

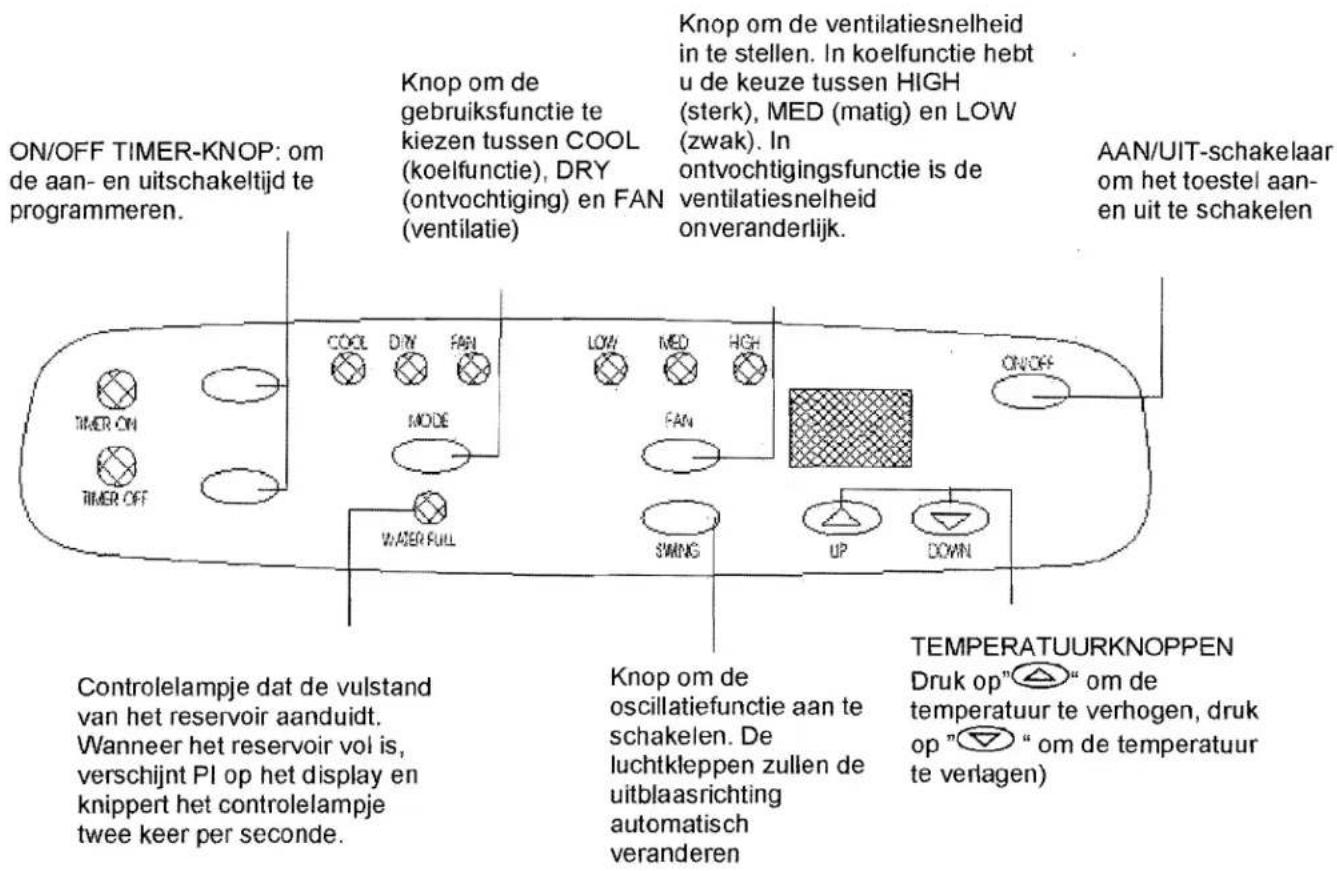

BEDIENINGSPANEEEL

GEBRUIK

Vooraleer u het toestel aanschakelt

1) Kies een geschikte plaats voor de installatie en zorg er hierbij voor dat u gemakkelijk toegang hebt tot het stopcontact.

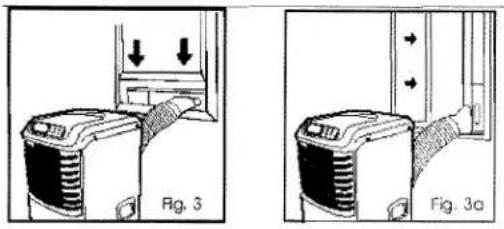

2) Steek het uiteinde van de afvoerslang in het isolatiestrookje zoals aangeduid op Fig.3 & Fig. 3a. (voor de installatie van het strookje, zie installatieparagraaf)

Opmerking: Punt 2 is enkel van toepassing indien u de koelfunctie gebruikt.

3) Steek de stekker in een stopcontact van 220-240V-50Hz of 220 V - 60Hz met aardleiding.

4) Zorg ervoor dat het waterreservoir correct geplaatst is. Indien dit niet het geval is, zal het toestel niet correct werken.

5) Druk op de ON/OFF-knop om het toestel aan te schakelen.

Ontvochtiging en koelfunctie.

• De ontvochtigingsfunctie kan tussen 13°C en 30°C ingesteld worden; de koelfunctie werkt tussen 17°C en 30°C.
• Indien u het toestel hebt uitgeschakeld terwijl het in ontvochtigingsfunctie of koelfunctie was, en u wenst het opnieuw aan te schakelen, gelieve minstens 3 minuten te wachten vooraleer het toestel zich opnieuw aanschakelt.

Stroomtoevoer.

• Steek de stekker in een stopcontact met aardleiding.
• Gebruik nooit een meervoudige contactdoos waarop andere elektrische toestellen aangesloten zijn.
• Zorg ervoor dat de netspanning overeenkomt met de spanning aangeduid op het typeplaatje (220-240 V 50Hz).

2 - KOELFUNCTIE

• Druk op"MODE" totdat het controlelampje "COOL" brandt.
• Druk op △ of ▽ om de temperatuur in te stellen.
• Druk op "FAN" om de ventilatiesnelheid te kiezen.

3 - ONTVOCHTIGINGSFUNCTIE

• Druk op "MODE" totdat het controlelampje "DRY" brandt.
• De ventilatiesnelheid is onveranderlijk bij deze functie.
• Laat de deuren en ramen dicht om een ideaal ontvochtigingsresultaat te verkrijgen.
• Gebruik de afvoerslang niet bij deze functie.

4 - VENTILATIEFUNCTIE

• Druk op "MODE" totdat het controlelampje "FAN" brandt.
• Druk op"FAN" om de ventilatiesnelheid te kiezen.
• Gebruik de afvoerslang niet bij deze functie.

5 - TIJDSCHAKELAAR

1. Druk op"TIMER ON" wanneer het toestel in werking is en programmeer de aanschakeltijd (tijd waarop u wenst dat het toestel zich aanschakelt). Wanneer de geprogrammeerde aanschakeltijd bereikt is, gaat het controlelampje"TIMER ON" uit. U moet niets anders instellen. Indien u de aan- en uitschakeltijd tegelijkertijd instelt, en dat de aanschakeltijd later is dan de uitschakeltijd, zal het toestel beide functies uitvoeren.

2. Druk op "TIMER OFF" wanneer het toestel uitgeschakeld is om de uitschakeltijd te programmeren (tijd waarop u wenst dat het toestel zich uitschakelt). Wanneer de geprogrammeerde uitschakeltijd bereikt is, gaat het controlelampje "TIMER OFF" uit. U moet niets anders instellen. Indien u de aan- en uitschakeltijd tegelijkertijd instelt, en dat de uitschakeltijd later is dan de aanschakeltijd, zal het toestel beide functies uitvoeren.

3. Het toestel aan- of uitschakelen vooraleer de aan- of uitschakeltijd bereikt is, annuleert die functie. Een verkeerde werking van het toestel zal geen invloed hebben op de programmatie.

6 - UITBLAASRICHTING

Druk op SWING om de oscillatiefunctie aan te schakelen. De luchtkleppen zullen automatisch heen en weer bewegen om de uitblaasrichting te veranderen.

• Wanneer het reservoir vol is, zult u 8 geluidssignalen horen, zal het controlelampje continu flikkeren en zal "PI" op het display verschijnen. Het toestel zal tot stilstand komen.
• Ledig het reservoir en plaats het terug correct in het toestel. Het toestel zal opnieuw in werking treden.

OPGELET

Indien u het waterreservoir niet binnen de 3 minuten ledigt, zal het toestel zich automatisch uitschakelen. Druk op de ON/OFF-knop om het toestel weer aan te schakelen nadat u het waterreservoir terug hebt geplaatst.

• U kunt het water continu afvoeren door het plastic afvoerbuisje aan de afvoeropening (die zich ter hoogte van het waterreservoir bevindt) aan te sluiten en het buisje door het waterreservoir naar afvoeropening te leiden (bv. sterfput, zinkput enz.) buiten te leiden. Neem het plastic dopje eraf vooraleer u het toestel aanschakelt.
• Haal het reservoir tijdens de afvoer niet uit het toestel.

INSTALLATIE

1 – BELANGRIJK : Installeer de airconditioner op een plat en stabiel oppervlak waar de luchtinlaatroosters en luchtuitlaatroosters niet belemmerd kunnen worden. Zorg ervoor dat er een afstand van minimum 30 cm is tussen het toestel en de muur of enig ander voorwerp. Gebruik het toestel niet in een washok. Zorg ervoor dat het stopcontact zelfs na de installatie nog gemakkelijk bereikbaar is. Sluit het toestel aan in overeenkomst met de nationale normen.

1. Maak de afvoerslang vast aan de afvoeropening aan de achterkant van het toestel. Zoals aangeduid door de pijlen moet u eerst de linkerkant van de afvoerslang vastmaken, dan de rechterkant. Druk naar beneden totdat de afvoerslang goed vastzit. (zie afbeelding hierboven).
2. Steek het andere uiteinde van de afvoerslang in adapter B.
3. Steek het uiteinde van de buis door het raam.
   B) PERMANENTE AANSLUITING
4. Maak de afvoerslang vast aan de afvoeropening aan de achterkant van het toestel. Zoals aangeduid door de pijlen moet u eerst de linkerkant van de afvoerslang vastmaken, dan de rechterkant. Druk naar beneden totdat de afvoerslang goed vastzit. (zie afbeelding hierboven).
5. Maak een gat in de muur en steek adapter A in de muur door gebruik te maken van de 4 vijzen en pluggen.
6. Maak het andere uiteinde van de buis vast aan adapter A.
7. Wanneer het toestel niet in gebruik is, bedek de opening met het deksel van de adapter.
8. De slang kan van 0,5m tot 2,0m uitgetrokken worden. Voor een maximale efficiëntie is het echter aan te raden de kortste afmeting te gebruiken.

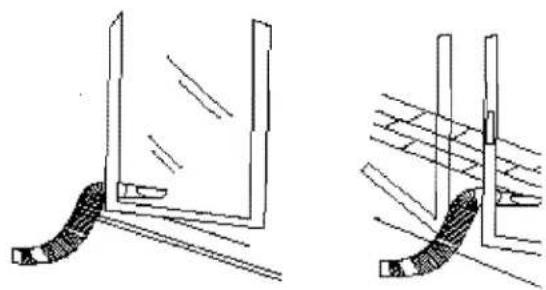

BELANGRIJK:PLOOI DE AFVOERSLANG NOOIT TE STERK ( ZIE AFBEELDING)

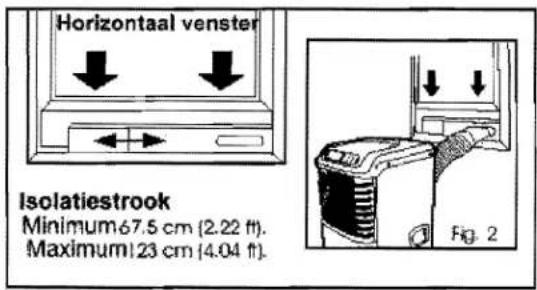

Installatie van het isolatiestrookje

Het isolatiestrookje is compatibel met de meeste horizontale en verticale vensters. Het kan echter wel noodzakelijk zijn om de lengte ervan aan te passen. Gelieve afbeeldingen 2 en 2a te raadplegen voor de maximale en minimale opening.

Veiligheidssysteem van het waterreservoir

Dit toestel is met een veiligheidssysteem uitgerust dat de condensatie belet wanneer het waterreservoir vol en/of verkeerd geplaatst is. In dit geval zult u 8 geluidssignalen horen en zal het controlelampje "water full" continu flikkeren totdat het reservoir geledigd en/of correct teruggeplaatst is.

ONDERHOUD

BELANGRIJK:

1) HAAL DE STEKKER UIT HET STOPCONTACT VOORALEER U HET TOESTEL REINIGT
2) GEBRUIK NOOIT BENZINE, OPLOSMIDDELEN OF ANDERE CHEMISCHE PRODUCTEN OM HET TOESTEL TE REINIGEN
3) REINIG HET TOESTEL NOOIT ONDER STROMEND WATER EN BESPROEI HET NOOIT. DIT ZOU DE ELEKTRISCHE ONDERDELEN BINNEN HET TOESTEL BESCHADIGEN.
4) INDIEN HET SNOER BESCHADIGD IS, DIENT HET TE WORDEN HERSTELD OF VERVANGEN DOOR EEN BEKWAMEN GEKWALIFICEERDE DIENST.

1 - LUCHTFILTER

Reinig de luchtfilter minstens om de twee weken om stoornissen wegens stof te voorkomen.

- Filter uitnemen

Trek het deksel van de filter uit het toestel en maak de filter los.

- Reiriging

Reinig de filter met warm water (ongeveer 40°C) en mild detergent. Spoel grondig en laat de filter drogen vooraleer u deze terugplaatst.

- Montage

Plaats de filter weer op zijn structuur met behulp van de daartoe voorziene haakjes. Sluit het deksel.

2 - BEHUIZING

Gebruik een vochtige doek met wat mild detergent om de behuizing te reinigen. Droog af met een droge doek.

3 - WATERRESERVOIR

Reinig het reservoir met warm water (ongeveer 40°C) met mild detergent. Spoel af en droog. Plaats het reservoir terug in het toestel wanneer het volledig droog is.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
1. HET TOESTEL WERKT NIET WANNEER U OP DE ON/OFF-KNOP DRUKT	- Het controlelampje van het waterreservoir flikkert, het reservoir is vol	Ledig het waterreservoir.
	- Het groene controlelampje brandt niet. Het is nog geen 3 minuten geleden dat u het toestel hebt aangeschakeld.	Wacht 3 minuten
	- De kamertemperatuur ligt lager dan de ingestelde temperatuur (koelfunctie)	Stel de temperatuur opnieuw in
2. GELUID OF TRILLING	- Het oppervlak waarop u het toestel hebt geplaatst is niet effen.	Plaats het toestel op een plat en stabiel oppervlak
3. GEKLOK	- Dit is het geluid van het koelmiddel dat door het toestel stroomt.	Dit is normaal
