KA AC 13 - Airconditioner KALORIK - Gratis gebruiksaanwijzing en handleiding

Producttype	Mobiele airconditioner
Merk	KALORIK
Model	KA AC 13
Afmetingen (BxDxH)	45 x 35 x 70 cm
Gewicht	Ca. 25 kg
Voedingsspanning	220-240 V, 50 Hz
Koelcapaciteit	13000 BTU/uur (ca. 3,8 kW)
Ontvochtigingscapaciteit	1,5 l/uur
Luchtdebiet	300 m³/uur
Ventilatorstanden	Hoog, gemiddeld, laag
Afstandsbediening	Ja, inbegrepen
Timer	24-uurs instelbaar
Koelmiddel	R290 (propaan)
Geluidniveau	Ca. 55 dB
Energielabel	A++
Filter	Afneembaar, wasbaar
Onderhoud filter	Om de 2 weken reinigen
Veiligheid	Oververhittingsbeveiliging, kinderslot
Reserveonderdelen	Beschikbaar via fabrikant
Inhoud watertank	0,5 l (voor condens)
Garantie	2 jaar

Veelgestelde vragen - KA AC 13 KALORIK

Hoe reinig ik het filter van de airconditioner?

Haal het filter uit het apparaat, stofzuig het of was het met lauw water. Laat het volledig drogen voordat je het terugplaatst. Doe dit om de twee weken voor optimale prestaties.

Wat moet ik doen als de airconditioner niet goed koelt?

Controleer of het filter schoon is, of de luchtafvoerslang niet geblokkeerd is, en of de deuren en ramen gesloten zijn. Raadpleeg de handleiding voor andere oorzaken.

Hoe gebruik ik de timerfunctie?

Druk op de timer knop en stel de gewenste inschakel- of uitschakeltijd in met de plus- en mintoetsen. De airconditioner start/stopt automatisch op de ingestelde tijd.

Hoe installeer ik de luchtuitvoerslang?

Bevestig de slang aan de achterkant van de airconditioner en leid deze naar een open raam of deur. Zorg dat de slang niet geknikt raakt voor een goede luchtstroom.

Welk koelmiddel wordt gebruikt in de KA AC 13?

Het apparaat gebruikt R290 (propaan) als koelmiddel. Dit is milieuvriendelijk maar brandbaar. Houd het apparaat uit de buurt van ontstekingsbronnen.

Kan ik de airconditioner gebruiken zonder afvoerslang?

De airconditioner heeft een afvoerslang nodig om warme lucht naar buiten te leiden. Zonder slang kan het apparaat niet correct functioneren.

Hoe leeg ik de watertank van condenswater?

Bij constante hoge luchtvochtigheid moet u de watertank handmatig legen wanneer deze vol is. Gebruik de meegeleverde ontgrendeling om de tank te verwijderen en leeg hem in een gootsteen.

Is de airconditioner geschikt voor gebruik in een slaapkamer?

Ja, de geluidsniveau is ongeveer 55 dB, wat acceptabel is voor een slaapkamer. Gebruik de slaapmodus voor stillere werking.

Wat is het energieverbruik van de airconditioner?

Het gemiddelde stroomverbruik is ongeveer 1,2 kW per uur. Het apparaat heeft energielabel A++ voor een laag verbruik.

Welke veiligheidsfuncties heeft de KA AC 13?

Het apparaat is voorzien van een oververhittingsbeveiliging en een kinderslot. Daarnaast heeft het een automatische uitschakeling bij een omval.

GEBRUIKSAANWIJZING KA AC 13 KALORIK

Verplaatsbare airconditioner

GEBRUIKSAANWIJZING

Lees de gebruiksaanwijzing aandachtig vooraleer u het toestel gebruikt.

INHOUDSTAFEL

VEILIGHEIDSVOORSCHRIFTEN 1

ONDERDELEN 2

ACCESSOIRES 3

BEDIENINGSPANEEEL 3

GEBRUIK 4

INSTALLATIE 5

ONDERHOUD 7

PROBLEEMOPLOSSING 8

VEILIGHEIDSVOORSCHRIFTEN

1. STEEK DE STEKKER NOOIT IN EEN BESCHADIGD STOPCONTACT OF IN EEN MULTIPELE CONTACTDOOS;

2. GEBRUIK HET TOESTEL NOOIT OP DE VOLGENDE PLAATSEN:

3. DICHTBIJ EEN WARMTEBRON

4. WAAR OLIE OF BENZINE KAN SPATTEN
5. IN RECHTSTREEKS ZONLICHT
6. WAAR WATER ZOU KUNNEN SPATTEN
7. IN DE BUURT VAN EEN BAD OF EEN ZWEMBAD

8. IN EEN SERRE

9. STEEK NOOIT UW VINGERS OF ANDERE VOORWERPEN IN DE LUCHTINLAAT- EN -UITLAATROOSTERS. WEES NOG AANDACHTIGER WANNEER KINDEREN IN DE BUURT ZIJN.

10. HOU HET TOESTEL ALTIJD VERTICAAL ZODAT DE COMPRESSOR ALTIJD IN GOEDE POSITIE BLIJFT.

11. TREK DE STEKKER ALTIJD UIT HET STOPCONTACT VOORALEER U HET TOESTEL REINIGT.
12. PLAATS HET TOESTEL NOOIT RECHTSTREEKS ONDER EEN STOPCONTACT.
13. BEDEK HET TOESTEL NOOIT. DIT ZOU TOT OVERVERHITTING KUNNEN LEIDEN.
14. INDIEN HET TOESTEL ENIGE BESCHADIGING VERTOONT, GEBRUIK HET NIET MAAR LAAT HET NAKIJKEN DOOR EEN BEKWAME GEKWALIFICEERDE DIENST.

Opgelet: Dit model mag alleen worden aangesloten op een circuit met een maximale impedantie van 0,4582 Ohm. Wend u tot de elektriciteitsmaatschappij voor nadere inlichtingen.

ONDERDELEN

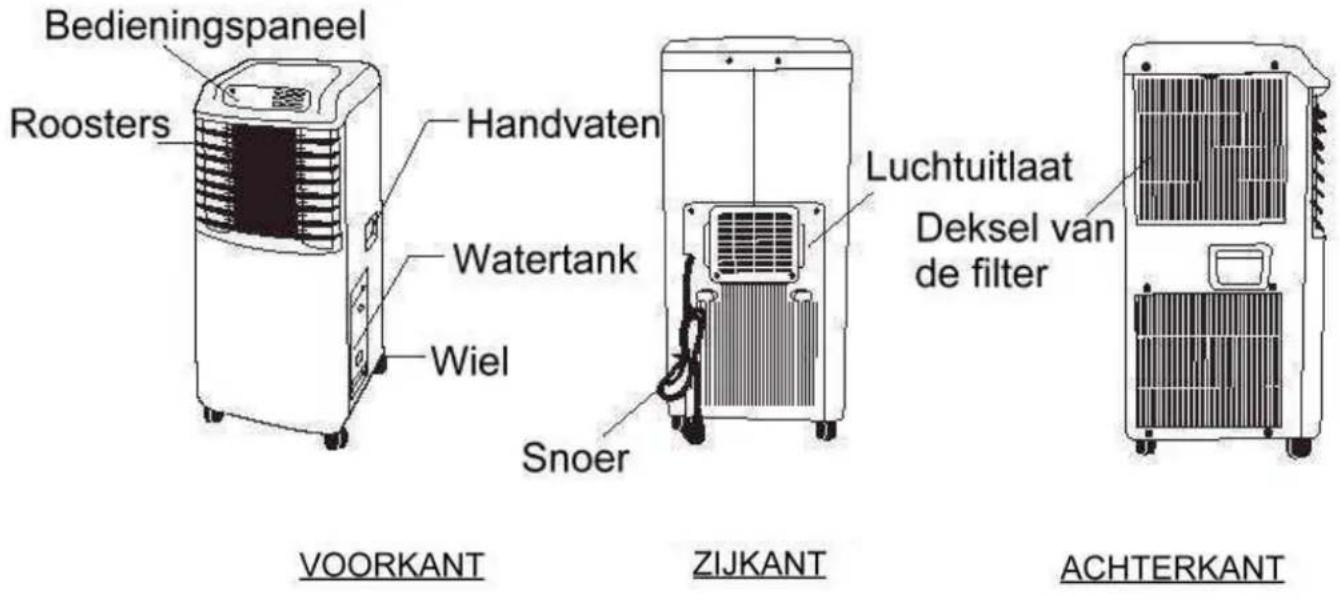

Bedieningspaneel Roosters Handvaten Watertank Wiel Snoer VOORKANT ZIJKANT Luchtuitlaat Deksel van de filter ACHTERKANT

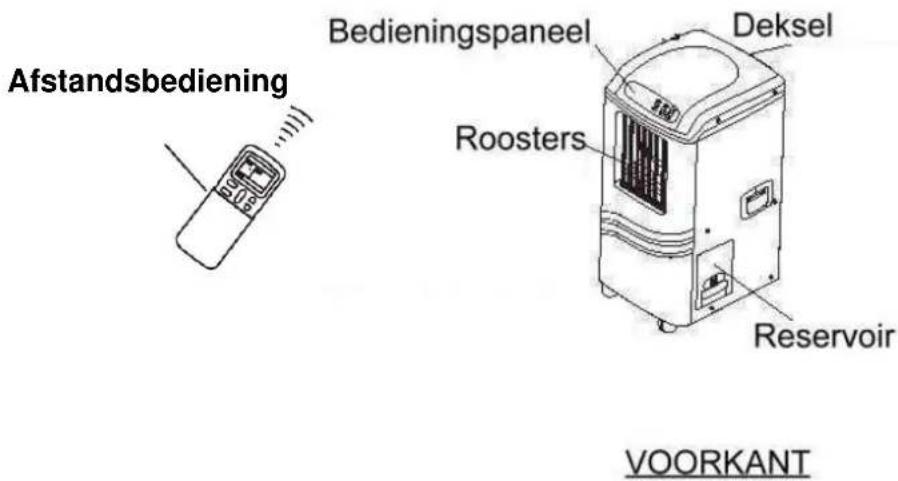

Afstandsbediening Bedieningspaneel Deksel Roosters Reservoir VOORKANT

ACCESSOIRES

ONDERDELEN NAAM VAN		HET ONDERDEEL	HOEVEELHEID
		Afvoerslang	1
		Adapter A ( voor permanente installatie)	1
		Adapter B ( voor tijdelijke installatie )	1
		Plug	4
		Vijs	4
		Alkaline-batterijen	2
		Afstandsbediening	1

- Ga na of alle onderdelen in de verpakking zitten en raadpleeg de installatieparagraaf voor hun gebruik.

BEDIENINGSPANEEEL

ON/OFF TIMER-KNOP: om de aan- en uitschakeltijd te programmeren. Knop om de gebruiksfunctie te kiezen tussen COOL (koelfunctie), DRY (ontvochtiging) en FAN (ventilatie) Knop om de ventilatiesnelheid in te stellen. In koelfunctie hebt u de keuze tussen HIGH (sterk), MED (matig) en LOW (zwak). In ontvochtigingsfunctie is de ventilatiesnelheid onveranderlijk. AAN/UIT-schakelaar om het toestel aan- en uit te schakelen COOL DINY FAN LOW MED HIGH ON/OFF MODE FAN SWING UP DOWN CONTROLE lampje dat de vulstand van het reservoir aanduidt. Wanneer het reservoir vol is, verschijnt PI op het display en knippert het controlelampje twee keer per seconde. Knop om de oscillatiefunctie aan te schakelen. De luchtkleppen zullen de uitblaasrichting automatisch veranderen TEMPERATUURKNOPPEN Druk op" " om de temperatuur te verhogen, druk op " " om de temperatuur te verlagen)

GEBRUIK

Vooraleer u het toestel aanschakelt

1) Kies een geschikte plaats voor de installatie en zorg er hierbij voor dat u gemakkelijk toegang hebt tot het stopcontact.
2) Steek het uiteinde van de afvoerslang in het isolatiestrookje zoals aangeduid op Fig.3 & Fig. 3a. (voor de installatie van het strookje, zie installatieparagraaf)

Opmerking: Punt 2 is enkel van toepassing indien u de koelfunctie gebruikt.

3) Steek de stekker in een stopcontact van 220-240V-50Hz of 220 V - 60Hz met aardleiding.
4) Zorg ervoor dat het waterreservoir correct geplaatst is. Indien dit niet het geval is, zal het toestel niet correct werken.
5) Druk op de ON/OFF-knop om het toestel aan te schakelen.

Ontvochtiging en koelfunctie.

• De ontvochtigingsfunctie kan tussen 13°C en 30°C ingesteld worden; de koelfunctie werkt tussen 17°C en 30°C.
• Indien u het toestel hebt uitgeschakeld terwijl het in ontvochtigingsfunctie of koelfunctie was, en u wenst het opnieuw aan te schakelen, gelieve minstens 3 minuten te wachten vooraleer het toestel zich opnieuw aanschakelt.

Stroomtoevoer.

• Steek de stekker in een stopcontact met aardleiding.
• Gebruik nooit een meervoudige contactdoos waarop andere elektrische toestellen aangesloten zijn.
• Zorg ervoor dat de netspanning overeenkomt met de spanning aangeduid op het typeplaatje (220-240 V 50Hz).

2 - KOELFUNCTIE

• Druk op"MODE" totdat het controlelampje "COOL" brandt.
• Druk op of om de temperatuur in te stellen.
• Druk op“FAN” om de ventilatiesnelheid te kiezen.

3 - ONTVOCHTIGINGSFUNCTIE

• Druk op"MODE" totdat het controlelampje "DRY" brandt.
• De ventilatiesnelheid is onveranderlijk bij deze functie.
• Laat de deuren en ramen dicht om een ideaal ontvochtigingsresultaat te verkrijgen.
• Gebruik de afvoerslang niet bij deze functie.

4 - VENTILATIEFUNCTIE

• Druk op "MODE" totdat het controlelampje "FAN" brandt.
• Druk op“FAN” om de ventilatiesnelheid te kiezen.
• Gebruik de afvoerslang niet bij deze functie.

5 - TIJDSCHAKELAAR

1. Druk op"TIMER ON" wanneer het toestel in werking is en programmeer de aanschakeltijd (tijd waarop u wenst dat het toestel zich aanschakelt). Wanneer de geprogrammeerde aanschakeltijd bereikt is, gaat het controlelampje"TIMER ON" uit. U moet niets anders instellen. Indien u de aan- en uitschakeltijd tegelijkertijd instelt, en dat de aanschakeltijd later is dan de uitschakeltijd, zal het toestel beide functies uitvoeren.
2. Druk op "TIMER OFF" wanneer het toestel uitgeschakeld is om de uitschakeltijd te programmeren (tijd waarop u wenst dat het toestel zich uitschakelt). Wanneer de geprogrammeerde uitschakeltijd bereikt is, gaat het controlelampje "TIMER OFF" uit. U moet niets anders instellen. Indien u de aan- en uitschakeltijd tegelijkertijd instelt, en dat de uitschakeltijd later is dan de aanschakeltijd, zal het toestel beide functies uitvoeren.
3. Het toestel aan- of uitschakelen vooraleer de aan- of uitschakeltijd bereikt is, annuleert die functie. Een verkeerde werking van het toestel zal geen invloed hebben op de programmatie.

6 - UITBLAASRICHTING

Druk op SWING om de oscillatiefunctie aan te schakelen. De luchtkleppen zullen automatisch heen en weer bewegen om de uitblaasrichting te veranderen.

• Wanneer het reservoir vol is, zult u 8 geluidssignalen horen, zal het controlelampje continu flikkeren en zal "PI" op het display verschijnen. Het toestel zal tot stilstand komen.
• Ledig het reservoir en plaats het terug correct in het toestel. Het toestel zal opnieuw in werking treden.

OPGELET

Indien u het waterreservoir niet binnen de 3 minuten ledigt, zal het toestel zich automatisch uitschakelen. Druk op de ON/OFF-knop om het toestel weer aan te schakelen nadat u het waterreservoir terug hebt geplaatst.

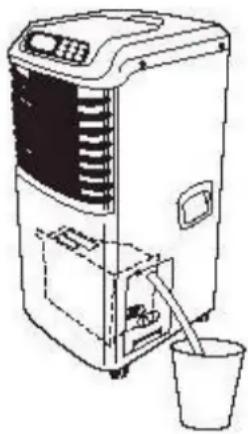

• U kunt het water continu afvoeren door het plastic afvoerbuisje aan de afvoeropening (die zich ter hoogte van het waterreservoir bevindt) aan te sluiten en het buisje door het waterreservoir naar afvoeropening te leiden (bv. sterfput, zinkput enz.) buiten te leiden. Neem het plastic dopje eraf vooraleer u het toestel aanschakelt.
• Haal het reservoir tijdens de afvoer niet uit het toestel.

INSTALLATIE

1 – BELANGRIJK : Installeer de airconditioner op een plat en stabiel oppervlak waar de luchtinlaatroosters en luchtuitlaatroosters niet belemmerd kunnen worden. Zorg ervoor dat er een afstand van minimum 30 cm is tussen het toestel en de muur of enig ander voorwerp. Gebruik het toestel niet in een washok. Zorg ervoor dat het stopcontact zelfs na de installatie nog gemakkelijk bereikbaar is. Sluit het toestel aan in overeenkomst met de nationale normen.

1. Maak de afvoerslang vast aan de afvoeropening aan de achterkant van het toestel. Zoals aangeduid door de pijlen moet u eerst de linkerkant van de afvoerslang vastmaken, dan de rechterkant. Druk naar beneden totdat de afvoerslang goed vastzit. (zie afbeelding hierboven).

2. Steek het andere uiteinde van de afvoerslang in adapter B.

3. Steek het uiteinde van de buis door het raam.

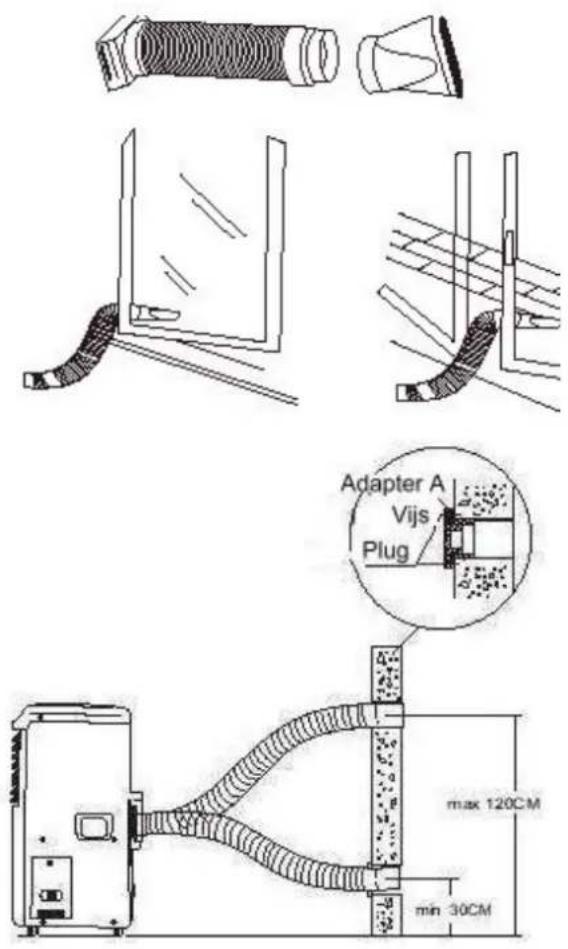

B) PERMANENTE AANSLUITING

1. Maak de afvoerslang vast aan de afvoeropening aan de achterkant van het toestel. Zoals aangeduid door de pijlen moet u eerst de linkerkant van de afvoerslang vastmaken, dan de rechterkant. Druk naar beneden totdat de afvoerslang goed vastzit. (zie afbeelding hierboven).
2. Maak een gat in de muur en steek adapter A in de muur door gebruik te maken van de 4 vijzen en pluggen.
3. Maak het andere uiteinde van de buis vast aan adapter A.
4. Wanneer het toestel niet in gebruik is, bedek de opening met het deksel van de adapter.
5. De slang kan van 0,5m tot 2,0m uitgetrokken worden. Voor een maximale efficiëntie is het echter aan te raden de kortste afmeting te gebruiken.

BELANGRIJK:PLOOI DE AFVOERSLANG NOOIT TE STERK ( ZIE AFBEELDING)

Installatie van het isolatiestrookje

Het isolatiestrookje is compatibel met de meeste horizontale en verticale vensters. Het kan echter wel noodzakelijk zijn om de lengte ervan aan te passen. Gelieve afbeeldingen 2 en 2a te raadplegen voor de maximale en minimale opening.

Veiligheidssysteem van het waterreservoir

Dit toestel is met een veiligheidssysteem uitgerust dat de condensatie belet wanneer het waterreservoir vol en/of verkeerd geplaatst is. In dit geval zult u 8 geluidssignalen horen en zal het controlelampje "water full" continu flikkeren totdat het reservoir geledigd en/of correct teruggeplaatst is.

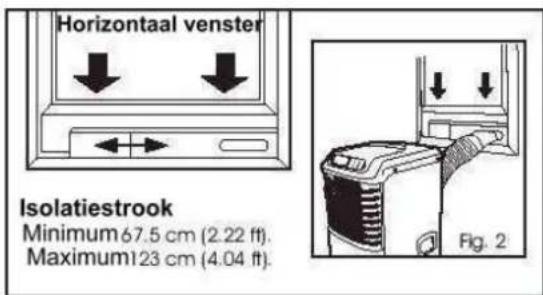

Horizontaal venster Isolatiestrook Minimum 67.5 cm (2.22 ft). Maximum 123 cm (4.04 ft). Fig. 2

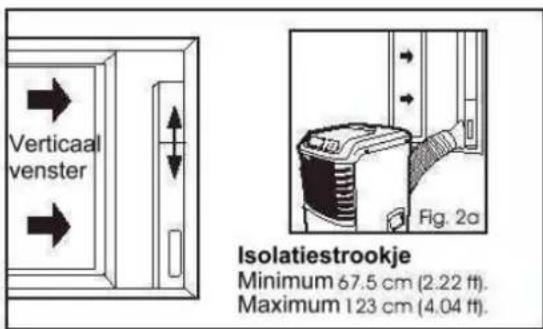

Vertical venster Isolatiestrookje Minimum 67.5 cm (2.22 ft). Maximum 123 cm (4.04 ft).

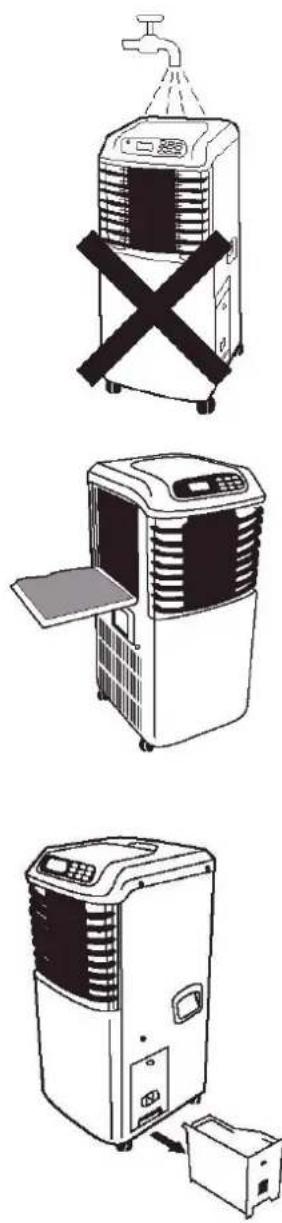

ONDERHOUD

BELANGRIJK:

1) HAAL DE STEKKER UIT HET STOPCONTACT VOORALEER U HET TOESTEL REINIGT
2) GEBRUIK NOOIT BENZINE, OPLOSMIDDELEN OF ANDERE CHEMISCHE PRODUCTEN OM HET TOESTEL TE REINIGEN
3) REINIG HET TOESTEL NOOIT ONDER STROMEND WATER EN BESPROEI HET NOOIT. DIT ZOU DE ELEKTRISCHE ONDERDELEN BINNEN HET TOESTEL BESCHADIGEN.
4) INDIEN HET SNOER BESCHADIGD IS, DIENT HET TE WORDEN HERSTELD OF VERVANGEN DOOR EEN BEKWAMEN GEKWALIFICEERDE DIENST.

1 - LUCHTFILTER

Reinig de luchtfilter minstens om de twee weken om stoornissen wegens stof te voorkomen.

- Filter uitnemen

Trek het deksel van de filter uit het toestel en maak de filter los.

- Reiniging

Reinig de filter met warm water (ongeveer 40°C) en mild detergent. Spoel grondig en laat de filter drogen vooraleer u deze terugplaatst.

- Montage

Plaats de filter weer op zijn structuur met behulp van de daartoe voorziene haakjes. Sluit het deksel.

2 - BEHUIZING

Gebruik een vochtige doek met wat mild detergent om de behuizing te reinigen. Droog af met een droge doek.

3 - WATERRESERVOIR

Reinig het reservoir met warm water (ongeveer 40°C) met mild detergent. Spoel af en droog.

Plaats het reservoir terug in het toestel wanneer het volledig droog is.

PROBLEEM	MOGELIJKE	OORZAAK	OPLOSSING
1. HET TOESTEL WERKT NIET WANNEER U OP DE ON/OFF-KNOP DRUKT	- Het controlelampje van het waterreservoir flikkert, het reservoir is vol		Ledig het waterreservoir.
	- Het groene controlelampje brandt niet. Het is nog geen 3 minuten geleden dat u het toestel hebt aangeschakeld.		Wacht 3 minuten
	- De kamertemperatuur ligt lager dan de ingestelde temperatuur (koelfunctie)		Stel de temperatuur opnieuw in
2. GELUID OF TRILLING	- Het oppervlak waarop u het toestel hebt geplaatst is niet effen.		Plaats het toestel op een plat en stabiel oppervlak
3. GEKLOK	- Dit is het geluid van het koelmiddel dat door het toestel stroomt.		Dit is normaal
