GEBRUIKSAANWIJZING HelioSet 375SCP Daalderop

1 Opmerkingen met betrekking tot de documentatie....2

1.1 Bewaren van de documenten 2
1.2 Gebruikte symbolen.... 2
1.3 Geldigheid van de handleiding 2

Beschrijving van het systeem

2 Beschrijving van het systeem ....3

2.1 Zonne-installatie 3
2.2 Zonneboiler.... 3
2.3 Werkingsprincipe 4
2.4 Functie van de zonneregelaar 5
2.5 Structuur en werking.... 8
2.6 Zonneleidingen 11
2.7 Eigenschappen van de zonnevloeistof 12
2.8 Antivries- en anticorrosiebescherming van het zonnecircuit ...... 13

1 Opmerkingen met betrekking tot de documentatie

De volgende instructies maken u wegwijs in alle documentatie.

Andere documenten moeten gelezen worden samen met de onderhavige beschrijving van het systeem en de gebruikershandleiding.

Wij wijzen elke verantwoordelijkheid af in geval van schade die te wijten is aan het niet respecteren van deze instructies.

Toepasselijke documenten

Voor de gebruiker van de installatie:

• Beschrijving van het systeem en gebruikershandleiding
• Waarborgbon

Voor de gespecialiseerde installateur :

• Installatiehandleiding
• Montagehandleiding van de zonnepanelen HelioPlan montage opbouw/op plat dak Montage inbouw in het dak

1.1 Bewaren van de documenten

Bewaar deze beschrijving van het systeem en de gebruikershandleiding evenals alle bijbehorende documenten die van toepassing zijn zodat u ze bij de hand heeft als u ze nodig heeft.

Geef ze aan de nieuwe gebruiker in geval van verhuizing of verkoop van het toestel.

1.2 Gebruikte symbolen

Gelieve de veiligheidsvoorschriften van deze gebruikershandleiding van het toestel na te leven!

GEVAAR: risico op letsels.

GEVAAR: risico op elektrocutie.

OPGELET: risico op beschadiging van het toestel of zijn omgeving.

BELANGRIJK: belangrijke informatie.

1.3 Geldigheid van de handleiding

De onderhavige systeembeschrijving is enkel van toepassing op de volgende toestelreferenties :

Type toestel

HelioSet 350SCP

BESCHRIJVING VAN HET SYSTEEM

2 Beschrijving van het systeem

Deze beschrijving van het systeem is bedoeld voor de gebruiker van het systeem HelioSet.

Het bevat informatie met betrekking tot het systeem en vult de gebruikershandleiding aan. De beschrijving van het systeem staat in het begin van deze handleiding zodat u het zou lezen voor alle andere handleidingen.

2.1 Zonne-installatie

De zonne-installatie HelioSet is een systeem voor de bereiding van sanitair warm water door zonne-energie.

Het bestaat uit een boiler, 2 of 3 zonnepanelen en een aansluitleiding die de boiler verbindt met de panelen.

2.2 Zonneboiler

De meeste onderdelen van de compacte zonne-installatie zijn geïntegreerd in de zonneboiler. Het systeem omvat een geïntegreerde regelaar die toelaat de zonne-installatie te bedienen.

Les zonneboiler Bulex 350SCP is een zonneboiler die uitgerust is met een zonnewisselaar van het type spiraal en van een bijverwarming van het type spiraal.

Om een lange levensduur te garanderen zijn de boilers en verwarmingsspiralen aan de kant van het sanitair water geëmailleerd. Elke boiler is beschermd tegen corrosie door een magnesium beschermingsanode.

Voor een duurzame bescherming tegen corrosie moet u deze beschermingsanode jaarlijks controleren.

De zonneboilers werken in gesloten circuit, dat wil zeggen dat het water in de boiler niet in contact komt met de lucht. Wanneer u de verdeelkraan van het warm water opent, wordt het warm water uit de boiler gehaald onder druk van het koude water dat in de boiler komt.

De zonnewisselaar bevindt zich onderaan. De relatief lage temperatuur van het water in het onderste gedeelte garandeert een optimale uitwisseling van de warmte van het zonnecircuit naar het water van de boiler, zelfs in geval van een zwakke zonnestraling.

Op het model 350SCP, is het mogelijk, indien nodig, een bijverwarming te leveren dank zij een tweede spiraalwarmtewisselaar die door een verwarmingsketel wordt gevoed.

In tegenstelling tot de zonnewarmtewisselaar, vindt de bijverwarming van het water door de verwarmingsketel in het bovenste gedeelte van de zonneboiler plaats. Het volume van dit gedeelte bedraagt ongeveer 145 l voor het model 350SCP.

In tegenstelling tot de zonnewarmtewisselaar, vindt de bijverwarming van het warme water door de verwarmingsketel in het hogere deel van de boiler plaats.

De regeling van het debiet gebeurt door de regelaar, dit moet dus niet manueel geregeld worden. De enige instelling die moet gebeuren op de regelaar is aan te geven dat het om een systeem met 2 of 3 panelen gaat.

2.3 Werkingsprincipe

Het werkingsprincipe van de zonne-installatie HelioSet verschilt van de vele andere zonne-installaties.

De zonne-installatie HelioSet is niet gevuld met zonnevloeistof en staat niet onder druk. Dat is de reden waarom de onderdelen die gewoonlijk geïntegreerd zijn in de zonne-installaties, zoals het expansievat, de manometer en de afl aatkraan zich daar niet op bevinden.

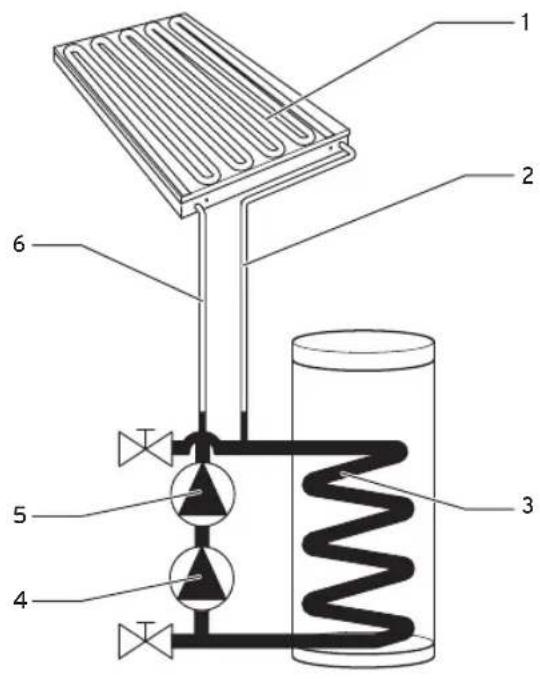

Verdeling van de zonnevloeistof in geval van stilstand van de pompen

Legende

1 Zonnepanelen
2 Retourleiding van de zonne-installatie
3 Bovenste deel van de spiraal
4 Hoofdzonnepomp
5 Extra zonnepomp
6 Vertrekleiding van de zonne-installatie

Wanneer de pompen (4) en (5) stilstaan, wordt de zonnevloeistof verdeeld in de

verwarmingsspiraal (3), in de pompen en in de zonneleidingen ter hoogte van de boiler. Daarom is het belangrijk om de panelen (1) en alle leidingen van het zonnesysteem (2) en (6) zo aan te brengen dat de vloeistof uit de panelen ongehinderd onder invloed van de zwaartekracht naar de boiler kan stromen. De zonneleidingen en de panelen worden dan gevuld met lucht.

Een speciale bereiding op basis van water en glycol vormt de zonnevloeistof De boiler is reeds gevuld met deze mengeling bij de levering.

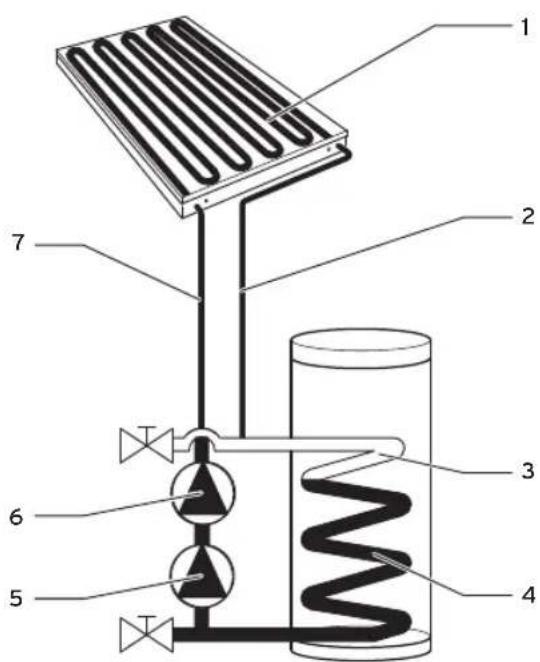

Verdeling van de zonnevloeistof in geval van werking van de pompen

Legende

1 Zonnepanelen
2 Retourleiding van de zonne-installatie
3 Bovenste deel van de spiraal
4 Onderste deel van de spiraal
5 Hoofdzonnepomp
6 Extra zonnepomp
7 Vertrekleiding van de zonne-installatie

Wanneer de zonneregelaar de pompen (5) en (6) in werking stelt, sturen

de pompen de zonnevloeistof van de verwarmingsspiraal (4) door de vertrekleiding (7) in de panelen (1). Het is op deze plaats dat de vloeistof verwarmd en teruggestuurd wordt naar de boiler door de retourleiding (2) van de zonne-installatie.

Het volume van de vloeistof in de zonneleidingen en in de panelen is miniem in vergelijking met de inhoud in de verwarmingsspiraal van de boiler, gezien de geringe dikte van de leidingen en de dikte van de spiraal. Zo vermindert het niveau van de zonnevloeistof slechts heel weinig bij werking van de pompen. Het bovenste gedeelte (3) van de verwarmingsspiraal vangt de lucht op die teruggedrongen wordt door de zonneleidingen en de zonnepanelen;

In geval van verwarming van het systeem zetten de zonnevloeistof en de lucht enigszins uit. De druk van de lucht in de zonne-installatie neemt ook lichtjes toe. De luchtbel in de installatie vervult de functie van een expansievat. Deze druk is noodzakelijk en mag in geen geval weggenomen worden. Dat is de reden waarom geen enkele afl aatkraan gemonteerd mag worden op de zonne-installatie.

Wanneer de pompen in werking zijn, komt de zonnevloeistof in het bovenste deel (3) van de verwarmingsspiraal permanent in contact met de lucht.

De volgende omstandigheden vloeien voort uit het genoemd werkingsprincipe :

- Gezien de zonne-installatie stilstaat tijdens de frisse seizoenen en de panelen en de zonneleidingen enkel lucht bevatten, is het noodzakelijk antivriesmaatregelen te nemen, enkel

voor de plaats waar de boiler geplaatst is.

- De genoemde installatie van de panelen evenals de zonneleidingen en meer bepaald de hellingsgraad van de leidingen vormt een onmiskenbare voorwaarde om een correcte werking van de zonne-installatie te garanderen.

- Het volume van de vloeistof van de panelen evenals de zonneleidingen moeten perfect aangepast zijn aan de zonne-installatie. Dat is de reden waarom de zonneleidingen niet langer of korter mogen zijn dan de genoemde limietwaarden, waarom de binnendiameter ervan niet mag afwijken en de constructie evenals het aantal zonnepanelen niet gewijzigd mag worden.

- De fysische eigenschappen van de zonnevloeistof zijn eveneens noodzakelijke voorwaarden voor de goede werking van de installatie. Als de vloeistof vervangen moet worden, mag ook uitsluitend de zonnevloeistof van Bulex gebruikt worden, zonder additieven.

2.4 Functie van de zonneregelaar

De instelling van de zonne-installaties HelioSet wordt uitgevoerd op de zonneregelaar met microprocessor. De instelling laat dus toe een gewenste temperatuur en een maximum temperatuur van de boiler in te stellen.

De geïntegreerde zonneregelaar is een volledig uitgerust regelsysteem voor de regeling van 2 of 3 zonnepanelen en een boiler.

De regelaar bestaat uit een scherm met overeenkomstige grootte evenals bedieningselementen voor de weergave van de gegevens en de invoer van alle noodzakelijke parameters.

Regeling van het temperatuurverschil

De regelaar stuurt de pompen zodra het temperatuurverschil (temperatuur paneel – temperatuur boiler) groter is dan het verschil van de inbedrijfstelling.

De regelaar stopt de pompen zodra het temperatuurverschil (temperatuur paneel – temperatuur boiler) kleiner is dan het verschil van de buitenbedrijfstelling.

Het verschil in temperatuur bij de inbedrijfstelling wordt berekend in functie van de parameters die opgeslagen zijn in de regelaar; er bestaan verschillende krommen voor de installaties, afhankelijk of men 2 of 3 panelen gebruikt.

Bijverwarmingsfunctie

De bijverwarmingsfunctie dient om de boiler te verwarmen tot de gewenste temperatuur tijdens een gedefi nieerde tijdsbalk, zelfs wanneer het zonnerendement onvoldoende is. Een bijverwarming door een verwarmingsketel is dus mogelijk. Voor de bijverwarming van de zonneboiler kunt u een tijdsprogramma instellen (voor meer informatie, zie de gebruikershandleiding, hoofdstuk 4.3.6).

Wachttijd van de bijverwarming

Om een onnuttige bijverwarming via de verwarmingsketel te vermijden is de regelaar uitgerust met een wachttijd van de bijverwarming. De bijverwarming wordt met max. 30 min. vertraagt als de pompen werken en als een zonnerendement dus gegarandeerd is. Als de pompen stil blijven staan of als de gewenste temperatuur van de boiler niet bereikt wordt zodra de wachttijd verstreken is, wordt de boiler bijverwarmd met behulp van de verwarmingsketel.

De bijverwarming wordt bepaald in het menu dat voorbehouden is voor de installateur.

Anti-legionellabescherming

Voor de anti-legionellabescherming moet een omloopleiding en omlooppomp op de installatie voorzien worden.

De anti-legionellafunctie dient om kiemen te vernietigen in de boiler en in de leidingen.

Wanneer de functie actief is, worden de boiler en de overeenkomstige warmwaterleidingen een keer per week (woensdag om 14.00 u of 4.00 u) op een temperatuur van 70°C gebracht.

Vervolgens probeert de functie, dankzij het enige zonnerendement, de gewenste temperatuur te bereiken gedurende 90 min. Als deze temperatuur niet bereikt wordt, wordt de anti-legionellabescherming uitgevoerd door de verwarmingsketel. De anti-legionellabeschermingsfunctie wordt gedesactiveerd wanneer een temperatuur van ten minste 68°C gemeten wordt gedurende 30 min.

De installateur activeert de anti-legionellabescherming in het menu dat voorbehouden is voor de installateur. Dan kan hij, in functie van de versie, kiezen of de verwarming plaatsvindt woensdag om 14.00 u of om 4.00 u 's morgens om, in voorkomend geval, gebruik te maken van het voordelige nachttarief.

Antiblokkeringsbescherming van de pompen

Alle pompen die aangesloten zijn, worden na een stilstand van 23 uur ongeveer 3 seconden, geactiveerd om een blokkering te vermijden.

Kalender

De regelaar is uitgerust met een kalender om automatisch over te schakelen naar het zomer/winteruur. Om dit te activeren volstaat het een keer de huidige datum in te geven in het menu dat voorbehouden is voor de installateur.

BELANGRIJK : Merk op dat de regelaar, in geval van een stroomonderbreking, slechts 30 min. autonoom kan werken. De interne klok stopt na 30 min en de kalender start niet opnieuw na het herstel van de stroomtoevoer. U moet het uur dan opnieuw instellen en de huidige datum controleren.

Vul/werkingsmodus

Om de installatie snel te vullen na het opstarten van de pomp is de regelaar voorzien van een functie "vulmodus". Bij elke opstart werkt de pomp in een vulmodus. De differentiële regeling is niet actief gedurende deze periode, waardoor de pompen niet tot stilstand komen „zelfs onder de drempel van de buitenbedrijfstelling. Gedurende de eerste 20 sec. versnelt de hoofdpomp tot 50% van het vermogen, daarna wordt de bijkomende pomp, in werking gesteld op 50% van het vermogen. Gedurende de volgende 20 sec. versnelt de hoofdpomp tot 100% van het vermogen.

De bijkomende pomp bereikt vervolgens ook 100% van het vermogen. De pompen werken vervolgens op 100% van hun vermogen om te garanderen dat de installatie gevuld wordt gedurende de resterende duur van de vulmodus.

De werkingsmodus volgt op de vulmodus, zodra deze laatste beëindigd is. Om te vermijden dat de pompen vroegtijdig tot stilstand komen in geval van een zwak zonnerendement, werken de pompen eerst gedurende een bepaalde tijd in minimaal vermogen, en dit onafhankelijk van de differentiële regeling. De duur van de werking van de pompen wordt bepaald door uw installateur bij de montage van de zonne-installatie. Nadat deze tijd verstreken is, defi nieert de regeling de duur van de latere werking en het vermogen van de zonnepompen van het zonnecircuit. Daarbij versnellen de pompen wanneer het temperatuurverschil toeneemt tussen paneelvoeler en de onderste boilervoeler gedurende de werkingsduur of wordt het vermogen onder controle gebracht als het temperatuurverschil afneemt.

Eenmalige bijverwarming

Door de eenmalige bijverwarmingsfunctie te activeren wordt de boiler een enkele keer verwarmd tot de gewenste waarde door de bijverwarming.

Functie Vakantie

De activatie van deze functie zet de werkingsmodus, voor de ingestelde duur van de vakantie (1...99 dagen) op OFF. D.w.z. dat het zonne-energiesysteem uitgeschakeld wordt.

2.5 Structuur en werking

De zonne-installatie HelioSet is een thermische zonne-installatie voor de productie van warm water. Wanneer de zonne-installatie uitstaat, loopt de zonnevloeistof uit de panelen en de leidingen van de zonneboiler. Schade omwille van vorst of te grote warmte kan op die manier vermeden worden. Een extra vorstbescherming garandeert de doeltreffendheid van de mengeling water-glycol die de zonnevloeistof vormt.


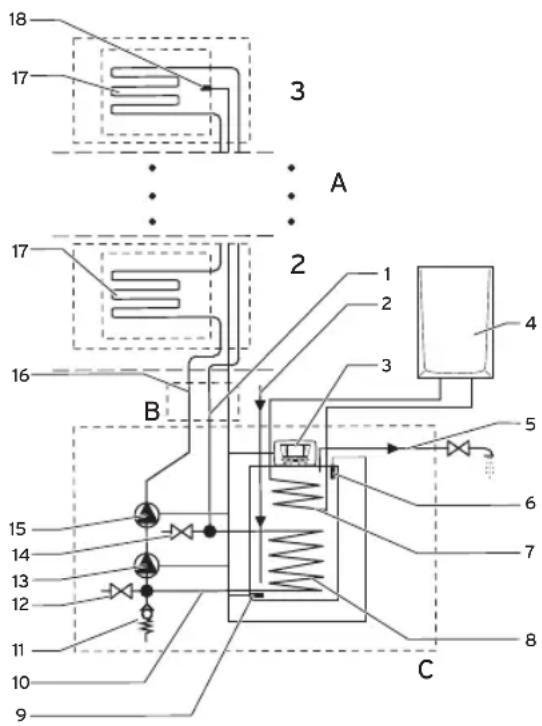

Belangrijkste onderdelen van het systeem HelioSet met boiler 350SCP (principeschema zonder aansluittoebehoren)

Legende

1 Retourleiding van de zonne-installatie
2 Koudwaterleiding
3 Regeling
4 SWW-eenheid (sanitair warm water)
5 Warmwaterleiding
6 Bovenste boilervoeler
7 Warmtewisselaar verwarming
8 Thermische zonnewisselaar
9 Onderste boilervoeler
10 Geïntegreerde zonnebuizen
11 Veiligheidsgroep
12 Onderste vul- / afl aatkraan
13 Hoofdzonnepomp
14 Bovenste vul- / af aatkraan
15 Extra zonnepomp
16 Vertrekleiding van de zonne-installatie
17 Paneel
18 Paneelvoeler

Het systeem bestaat uit drie belangrijke elementen :

A: 2 of 3 Panelen,

B: Duobuis

C: Een zonneboiler met geïntegreerde pompen en bediening.

Panelen A

Dit zijn panelen HelioPlan (17) met buisabsorber. Een paneelvoeler (18) die vastgemaakt is in het bovenste paneel meet de temperatuur van het paneel.

Duobuis

De systeembuizen bestaan uit de vertrekleiding (16) en de retourleiding (1). In het huis zijn de leidingen geïnstalleerd naast elkaar in een isolatie die eveneens de kabel voor de paneelvoeler (17) bedekt, als u de "duobuis" die als toebehoren beschikbaar is, gebruikt. Om een verbinding met het dak tot stand te brengen worden de koperen leidingen ontdaan van hun isolatie, die bijgevolg langer worden, individueel geïsoleerd, en vastgemaakt op het paneel door middel van de knelkoppeling.

BELANGRIJK : Gezien de afmetingen van de buizen mag u uitsluitend een koperen buis gebruiken met een binnendiameter van 8,4 mm voor de installatie. Bulex raadt de "duobuis" aan, die verkrijgbaar is als toebehoren, met een lengte van 10 m of 20 m. Deze is gemakkelijk te monteren en zorgt ervoor dat de installatie optimaal en veilig werkt.

Zonneboiler C

De gemengde boilers 350SCP bezitten een volume van ongeveer. 375 l. Zij worden uitgerust met twee warmtewarmtewisselaars.

De thermische zonnewisselaar (8) bevindt zich onderaan de boiler. Deze wisselaar is aangesloten op het circuit van de panelen. De andere warmtewisselaar (7) in het bovenste deel van de boiler dient voor de bijverwarming van het water door een aangesloten bijverwarmingstoestel in het geval dat er niet genoeg zonneschijn is.

De twee boilervoelers (6) en (9) meten de temperaturen die aangegeven zijn op de regelaar (3), die geïntegreerd is in de boiler. De andere onderdelen die geïntegreerd zijn in de zonnegboiler zijn de pompen (13) en (14), die instaan voor de circulatie van de zonnevloeistof in het zonnecircuit, een veiligheidsgroep (11) en twee vul- en aflaatkranen (12) en (14). De boiler dient voor de opslag van sanitair water dat binnenkomt door de koudwaterleiding (2) en dat wegloopt door de warmwaterleiding (5).

Zonnecircuit

Het zonnecircuit omvat 2 of 3 panelen (17) waar de uiteinden van de bovenste buis aangesloten zijn op de koperen retourleiding van de zonne-installatie (1). Het andere uiteinde van deze leiding is aangesloten op de bovenste aansluiting van de thermische zonnewisselaar (8). De onderste aansluiting van de thermische zonnewisselaar gaat door een deel van de buizen (10) die geïntegreerd zijn in de boiler om uit te komen aan de kant van de aanzuig van de pompen (13) en (15). De pompen sturen de warmtegeleidende

vloeistof in de koperen vertrekbuis (16), die verbonden is met de aansluiting die zich helemaal onderaan de panelen (17) bevindt.

De zonnebuizen (10) die geïntegreerd zijn in de boiler omvatten eveneens vul- en aflaatkranen (12) en (14) evenals de veiligheidsgroep (11).

In het zonnecircuit zit een mengeling van zonnevloeistof en lucht. De zonnevloeistof bestaat uit een bereiding op basis van een mengeling van water en glycol en bevat eveneens inhibitoren. De hoeveelheid zonnevloeistof die toegevoegd wordt, moet berekend worden zodat enkel de zonnewisselaar (8) de zonnevloeistof zou bevatten wanneer de installatie uitstaat. De panelen (17) en de leidingen van de zonne-installatie (1) en (16) bevatten op dat moment enkel lucht.

Het is niet noodzakelijk een expansievat te integreren in het zonnecircuit aangezien het zonnecircuit niet volledig gevuld is met de zonnevloeistof. Het circuit moet eerder voldoende lucht bevatten om de expansie van het volume aan verwarmde zonnevloeistof te compenseren. De lucht in het circuit is dus functioneel belangrijk. Er wordt geen afvoerleiding op de installatie gemonteerd aangezien de lucht in de installatie moet blijven.

Werking van de zonne-installatie

Wanneer het temperatuurverschil tussen de paneelvoeler (18) en de onderste voeler van de boiler (9) groter is dan een bepaalde limietwaarde, worden de pompen (13) en (15) in werking gesteld. Ze duwen de zonnevloeistof van de thermische zonnewisselaar (8) door de vertrekleiding van de koperen zonnebuis (16), door de panelen (17) en door de retour van de koperen zonnebuis (1) om de vloeistof in de zonnewisselaar van de boiler te injecteren.

De lucht die tot dan in de panelen (17) zat, wordt uit de panelen geduwd en door de retourleiding van de koperen zonnebuis (1) in de zonnewisselaar (8) gestuurd. De meeste lucht wordt vervolgens opgevangen in de bovenste windingen van de verwarmingsspiraal van de thermische zonnewisselaar. De zonnevloeistof wordt in het resterende deel van de zonnewisselaar gehouden, aangezien de inhoud van de panelen (17) en de koperen zonneleidingen (1) en (16) kleiner is in volume dan dat van de zonnewisselaar (8) in de boiler.

Zodra de panelen (17) en de koperen zonnebuizen (1) en (16) gevuld zijn met zonnevloeistof, vermindert het toerental van de pompen, aangezien de opgaande en neergaande vloeistofkolommen elkaar compenseren door de heel kleine diameter van de koperen zonnebuizen. De pompen moeten bijgevolg enkel nog het drukverlies van de hydraulische installatie overwinnen.

Als het temperatuurverschil tussen de paneelvoeler (18) en de onderste boilervoeler (9), gedurende een bepaalde dienstperiode, kleiner is dan een bepaalde temperatuur op basis van de opgeslagen parameters, stopt de regeling (3) de pompen. De zonnevloeistof gaat dan terug naar de thermische zonnewisselaar (8) via de vertrekleiding van de zonneinstallatie (16) en de pompen. De lucht die daarvoor in het bovenste deel van de zonnewisselaar zat, wordt tegelijkertijd opnieuw geïnjecteerd door de retourleiding van de koperen zonnebuis (1), door de panelen (17) en door de vertrekleiding (16).

Uitrusting

De zonneboiler wordt volledig gemonteerd geleverd en is reeds gevuld met zonnevloeistof bij de levering. Hij moet dus niet gevuld worden bij de inwerkingstelling.

Om een lange levensduur te garanderen zijn de opvangleidingen en verwarmingsspiralen aan de kant van het sanitair water geëmailleerd. Een magnesium beschermingsanode wordt meegeleverd om de installatie te beschermen tegen corrosie. Voor een duurzame bescherming tegen corrosie moet u deze anode jaarlijks controleren.

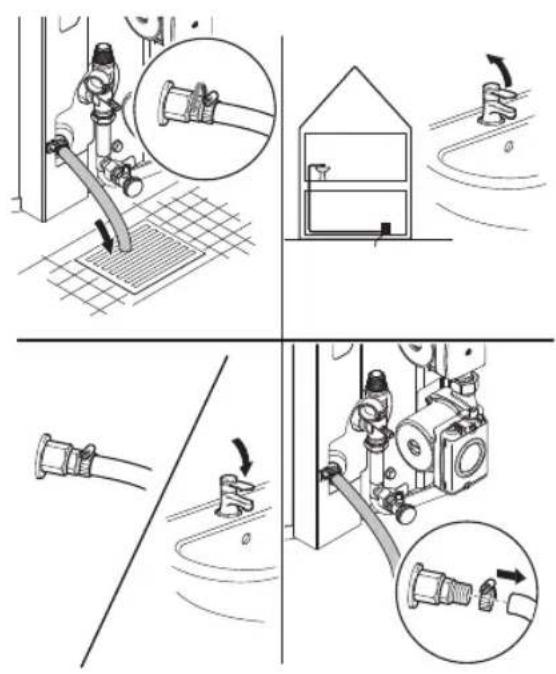

Bescherming tegen vorst

Als de boiler gedurende lange tijd buiten werking blijft in een niet-verwarmde ruimte (bijv. tijdens de wintervakantie), ledig deze dan volledig om schade door vorst te vermijden. Vergeet niet om eveneens de warmtewisselaar van de bijverwarming te ledigen, aangezien deze geen anti-vries vloeistof bevat.

Preventie tegen brandwonden

De temperatuur van het water in de boiler kan, onafhankelijk van het zonnerendement en verwarming, 75°C bedragen.

GEVAAR : Risico op brandwonden !Als de temperatuur van het water dat uit de gebruikspunten komt, hoger is dan 60°C, bestaat er een gevaar voor brandwonden. Installeer een thermostatisch mengventiel in de warmwaterleiding, zoals beschreven in de installatie- en onderhoudshandleiding. Stel het thermostatisch mengventiel in op <60°C, controleer dan de temperatuur aan het gebruikspunt van het warm water.

Verwarmingsketel voor bijverwarming

Als er niet genoeg zonneschijn is om het boilerwater te verwarmen, is het gebruik van een bijverwarmingstoestel noodzakelijk. Dit bijverwarmingstoestel wordt geregeld door de in de boiler ingebouwde regeling.

De zonneboiler 350SCP kan in combinatie met de verwarmingsketels Bulex gebruikt worden.

Het volume van de bijverwarming bedraagt ongeveer 145 l voor het model 350SCP.

2.6 Zonneleidingen

De zonne-installatie Bulex is een gesloten hydraulisch systeem waarin de warmteoverdracht naar de energieverbruikers enkel kan gebeuren met behulp van wisselaars, en dit omwille van de specifi citeit van de warmtegeleidende vloeistof. Zorg ervoor dat aan de volgende voorwaarden voldaan is om een onberispelijke werking

te garanderen en het energieverbruik te optimaliseren.

• Voor de zonneleidingen mag u enkel koperen leidingen gebruiken met een binnendiameter van 8,4 mm. De twee koperen buizen die de vertrek- en retourleiding vormen van de "duobuis" die als toebehoren beschikbaar is, zijn reeds geïsoleerd en bevatten bovendien de kabel voor de paneelvoeler.
• Enkel de schroefaansluitingen waarvan de temperatuur toegelaten door de fabrikant 200°C gedraagt, mogen gebruikt worden. Ook in dit geval raden wij aan knelringen te gebruiken die deel uitmaken van de toebehoren "duobuis", lengte 10 m, en de "duobuis", lengte 20 m!

GEVAAR : Levensgevaar door elektrocutie. Verbind het zonnetraject aan de aarde teneinde de veranderingen van potentiaal te vermijden. Monteer daartoe bijvoorbeeld aardingsbanden op de leidingen van het zonnecircuit en sluit deze eerste aan met behulp van een koperen kabel van 16 mm² op een equipotentiaal verbindingsrail.

Wanneer uw huis reeds voorzien is van een bliksemafl eider, sluit de panelen daar dan op aan.

2.7 Eigenschappen van de zonnevloeistof

De onderstaande gegevens hebben betrekking op de zonnevloeistof Bulex.

De zonnevloeistof Bulex is een gebruiksklaar antivries- en anticorrosieproduct. Het is bestand tegen zeer grote thermische schokken en kan gebruikt worden samen met de zonnepanelen Bulex.

De zonnevloeistof heeft bovendien een hoge thermische capaciteit.

De inhibitoren garanderen een doeltreffende anticorrosiebescherming op alle gebruikte metalen (gemengde installaties).

OPGELET : Risico op beschadiging. De vervanging van de zonnevloeistof van Bulex door water of andere vloeistoffen kan leiden tot de vernietiging van de panelen of andere onderdelen van de installatie door vorst of corrosie. Vul de installatie enkel met de zonnevloeistof van Bulex.

U kunt de zonnevloeistof van Bulex oneindig lang bewaren in een gesloten en luchtvrij recipiënt.

Contact van het product met de huid is in principe ongevaarlijk, in geval van contact met de ogen kan er een lichte vorm van irritatie optreden, spoel de ogen onmiddellijk met water. Raadpleeg de technische veiligheidsfi che, zie

paragraaf 3.1.2 van de installatie- en onderhoudshandleiding.

2.8 Antivries- en anticorrosiebescherming van het zonnecircuit

Om de zonne-installatie op een betrouwbare manier te beschermen tegen vorst en corrosie, wanneer het circuit gevuld of bijgevuld moet worden, gebruik uitsluitend de verdunde zonnevloeistof van Bulex.

BELANGRIJK : Een installatie gevuld met de zonnevloeistof Bulex is bestand tegen temperaturen tot -28°C. Zelfs in geval van een lagere buitentemperatuur, veroorzaakt de vorst geen onmiddellijke schade omdat het uitzettingseffect van het water verminderd is. Controleer de antivriesbescherming eerst na het vullen van de installatie, vervolgens een keer per jaar.

Voor een snelle en eenvoudige controle raden wij aan de zonnevloeistof tester van Bulex te gebruiken.

Het is bovendien mogelijk een klassieke antivriesbeschermingstester te gebruiken.

Volg hiervoor de desbetreffende gebruikersinstructies.

INHOUDSTAFEL

1 Opmerkingen met betrekking tot de documentatie....2

1.1 Bewaren van de documenten 2
1.2 Gebruikte symbolen.... 2
1.3 Geldigheid van de handleiding 2
1.4 Kenplaat 3
1.5 CE-keurmerk 3

2 Veiligheid 3

3 Opmerkingen met betrekking tot de werking ....4

3.1 Fabriekswaarborg 4
3.2 Algemene richtlijnen 4
3.3 Conform gebruik van het toestel.... 5
3.4 Keuze van de locatie 6
3.5 Reiniging.... 6
3.6 Recyclage en afvalverwerking 7
3.7 Advies inzake energiebesparing.... 7

HOE UW TOESTEL GEBRUIKEN

4 Gebruik 8

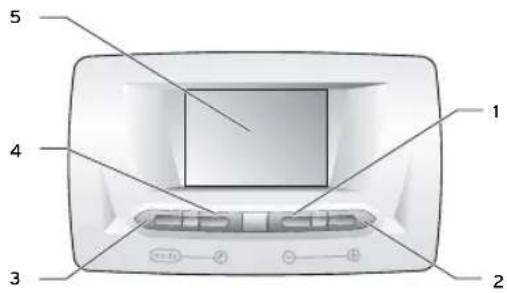

4.1 Overzicht van de bedieningselementen 8

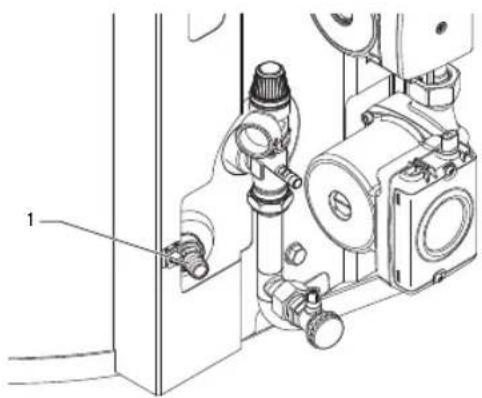

4.2 Te nemen maatregelen voor de inbedrijfstelling 8
4.3 Inbedrijfstelling.... 9
4.4 Programming van de functies van het menu "programmering" ...11
4.5 Programmering van de functies van het menu "Speciale functies" 12

HULP NODIG ?

4.6 Probleemoplosser.... 14
4.7 Foutmeldingen 14
4.8 Buitendienststelling.... 16
4.9 Antivriesbescherming 16
4.10 Onderhoud.... 17

1 Opmerkingen met betrekking tot de documentatie

De volgende instructies maken u wegwijs in alle documentatie.

Andere documenten moeten gelezen worden samen met de onderhavige beschrijving van het systeem en de gebruikershandleiding.

Wij wijzen elke verantwoordelijkheid af in geval van schade die te wijten is aan het niet respecteren van deze instructies.

Toepasselijke documenten

Voor de gebruiker van de installatie:

• Beschrijving van het systeem en gebruikershandleiding
• Waarborgbon

• Beschrijving van het systeem en gebruikershandleiding
• Gebruikershandleiding
• Montagehandleiding zonnepaneel HelioPlan montage opbouw/op plat dak Montage inbouw in het dak

Gelieve bij het gebruik van de zonne-installatie HelioSet alle gebruiksaanwijzingen van alle onderdelen van de installatie te respecteren. Deze gebruiksaanwijzingen zijn meegeleverd met de verschillende onderdelen en bijkomde uitrustingen van de installatie.

1.1 Bewaren van de documenten

Bewaar deze beschrijving van het systeem en de gebruikershandleiding evenals alle bijbehorende documenten die van toepassing zijn zodat u ze bij de hand heeft als u ze nodig heeft. Geef ze aan de nieuwe gebruiker in geval van verhuizing of verkoop van het toestel.

1.2 Gebruikte symbolen

Gelieve de veiligheidsvoorschriften van deze gebruikershandleiding van het toestel na te leven!

GEVAAR: risico op letsels.

GEVAAR: risico op elektrocutie.

OPGELET: risico op beschadiging van het toestel of zijn omgeving.

BELANGRIJK: belangrijke informatie.

1.3 Geldigheid van de handleiding

De onderhavige systeembeschrijving is enkel van toepassing op de volgende toestelreferentie :

Type toestel

HelioSet 350SCP

1.4 Kenplaat

De kenplaatjes van de zonneinstallatie HelioSet zijn aangebracht op de panelen en de zonneboiler.

1.5 CE-keurmerk

Het CE-keurmerk verklaart dat de zonne-installatie HelioSet voldoet aan de elementaire vereisten van de Europese richtlijnen.

2 Veiligheid

De zonne-installaties Bulex HelioSet zijn ontworpen volgens de geldende technieken en veiligheidsvoorschriften. Ondoelmatig gebruik kan echter de volgende gevolgen hebben : het kan een gevaar met zich meebrengen voor het leven en de gezondheid van de gebruiker of van een derde ; het kan schade veroorzaken aan het toestel en aan andere constructies.

OPGELET : De toestellen mogen uitsluitend gebruikt worden voor de verwarming van sanitair water.

Montage

Enkel een gekwalifi ceerd installateur, die de inachtneming van de geldende voorschriften, regels en richtlijnen garandeert, mag de zonne-installatie HelioSet installeren.

Om van de fabriekswaarborg te kunnen genieten moet het toestel geïnstalleerd worden door een gekwalifi ceerd en erkend installateur. Hij is eveneens verantwoordelijk voor de controle/het onderhoud, de herstellinger en de wijzigingen die aangebracht zijn aan de boilers.

Bij het verwarmen van het warm water in de boiler neemt het volume water toe. Elke boiler moet dus voorzien zijn van een veiligheidsgroep en een afl aatleiding.

Tijdens de verwarming kan er water uit de veiligheidsgroep komen.

BELANGRIJK : Indien een expansievat voor het warm water voorzien is, komt er geen water uit de afl aatleiding tijdens het verwarmen.

OPGELET : Risico op beschadiging. Als de veiligheidsgroep gesloten is of als de aan aatleiding gesloten is, kan er een overdruk plaatsvinden in de zonneboiler die de boiler kan beschadigen.

GEVAAR : Risico op brandwonden !De temperatuur van het water dat uit de veiligheidsgroep of de aan aatleiding komt kan 75°C bedragen. Als u deze elementen of het water dat uit deze elementen komt aanraakt, loopt u risico op brandwonden!

Risico op bevriezing.

Als u de boiler lange tijd (bv. tijdens de wintervakantie, enz.) ongebruikt laat in

een onverwarmde ruimte, moet de boiler op voorhand volledig geledigd worden.

Wijzigingen

Het is strikt verboden de componenten van het systeem te wijzigen (met uitzondering van de wijzigingen die beschreven zijn in de onderhavige handleiding).

OPGELET : Risico op beschadiging in geval van ondoelmatige wijzigingen! Voer nooit zelf interventies of manipulaties uit op de boiler of de regeling, op de waterleidingen en stroomkabels, op de af aatieiding, op de veiligheidsgroep voor het water van de boiler of op andere onderdelen van de installatie.

Lekken

In geval van lekken in de zone van de warmwaterleiding tussen de boiler en het gebruikspunt, moet de afsluitkraan van het koud water die ter plaatse gemonteerd is op de boiler, gesloten worden, en moeten de dichtheidsgebreken door uw erkend installateur hersteld worden.

3 Opmerkingen met betrekking tot de werking

3.1 Fabriekswaarborg

Wij bieden u waarborg op de Bulex-toestellen binnen de geldende wetgeving.

Om van een wettelijke waarborg van 5 jaar op de kuip van de boiler en 2 jaar op de overige onderdelen te genieten, moet het systeem geïnstalleerd worden door een erkende vakman, volgens de regels van de kunst en de geldende normen. De waarborg vervalt als de incidenten het gevolg zijn van een ondoelmatig gebruik van ons materiaal en in het bijzonder in het geval van fouten bij de aansluiting, montage of onderhoudsfouten.

Voor deze waarborg moet verplicht jaarlijks een onderhoud uitgevoerd worden door een erkende vakman vanaf het eerste jaar van gebruik.

3.2 Algemene richtlijnen

Verzekering

Het wordt aangeraden de zonne-installatie aan te geven bij de verzekering als een voorwerp met hoge waarde en het expliciet te verzekeren tegen schade veroorzaakt door blikseminslag. Een verzekering tegen schade veroorzaakt door hagel is verstandig als u in een gebied woont waar dit vaak voorkomt.

Zonneboiler en zonne-installatie

GEVAAR : Risico op brandwonden. De geleidende onderdelen van de zonnevloeistof zoals de panelen en de zonneleidingen, evenals de warmwaterleidingen zijn heel heet in de zonnemodus. Controleer de temperatuur alvorens deze onderdelen aan te raken.

GEVAAR : Risico op verwondingen in geval van ondoelmatige wijzigingen. Elke ondoelmatige wijziging op de zonne-installatie kan ervoor zorgen dat er damp vrijkomt, waardoor er een risico is op explosie of beschadiging van de installatie. Voer geen enkele wijziging uit op de boiler of de regelaar, de waterleidingen en stroomkabels (in voorkomend geval), de aan aatleiding en de veiligheidsgroep.

De installatie werkt autonoom na de afstelling van de regeling. De instelmogelijkheden van de regeling zijn beschreven in hoofdstuk 4.

Gelieve de volgende instructies te volgen voor de correcte werking van uw zonne-installatie Bulex:

• Sluit of open geen enkel ventiel.
• Schakel de installatie nooit uit, zelfs wanneer u op vakantie vertrekt of als u een storing vermoedt.
  Gebruik voor meer informatie de

opmerkingen van het hoofdstuk 4.6 en 4.7, Herstelling.

• Verwijder de zekering niet.
• Vul het circuit van de panelen in geen geval zelf.

3.3 Conform gebruik van het toestel

OPGEPAST: De onderdelen van de HelioSet mogen uitsluitend gebruikt worden voor het verwarmen van sanitair water.

De zonne-installatie Bulex HelioSet is ontworpen volgens de geldende technieken en veiligheidsvoorschriften.

Niettemin kan bij ondeskundig of niet doelmatig gebruik gevaar ontstaan voor het leven of de fysieke gezondheid van de gebruiker en/of een derde en kan er ook gevaar ontstaan voor schade aan de installatie of andere constructies.

De componenten van de zonne-installatie zijn niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysische, sensorische of intellectuele capaciteiten of zonder voldoende ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die hun veiligheid kan garanderen of tenzij ze een vorming gekregen hebben over het gebruik van de componenten van de zonne-installatie.

Kinderen moeten in het oog gehouden worden opdat ze niet met de componenten van de zonne-installatie zouden spelen.

De zonne-installatie Bulex HelioSet mag uitsluitend gebruikt worden voor drinkwater dat geproduceerd wordt tot 75°C in privé- en professionele gebouwen,

in overeenstemming met de normen betreffende het drinkwater.

Elk ander gebruik zal beschouwd worden als ongeoorloofd gebruik. De producent / leverancier is niet aansprakelijk voor hieruit volgende schade. Alleen de gebruiker draagt het risico.

Het conform gebruik van het toestel omvat eveneens het in acht nemen van de montage- en bedieningsvoorschriften, evenals het in acht nemen van alle documenten die daarmee verband houden en het naleven van de controle- en onderhoudsvoorwaarden.

OPGELET : Elk ondeskundig gebruik is verboden !

GEVAAR : Risico op brandwonden !In geval van de zonneboiler Bulex kan de temperatuur van het water dat uit de af aatkraan komt 75°C zijn. Vermijd contact met het water dat eruit loopt.

3.4 Keuze van de locatie

De plaats van montage moet volledig beschermd zijn tegen vorst. Als u deze bescherming niet kunt garanderen, neem dan de volgende beschermingsmaatregelen tegen vorst.

BELANGRIJK : Bovendien is een ruimte die het toestel scheidt van brandbare materialen of elementen die gemaakt zijn uit brandbare materialen niet noodzakelijk, aangezien de temperatuur van het oppervlak van het toestel niet hoger kan zijn dan de toegelaten temperatuur van 75°C.

Een ruimte van ten minste 35 centimeter moet vrij zijn boven de zonneboiler om de magnesium beschermingsanode te kunnen vervangen tijdens het jaarlijks onderhoud van het toestel.

3.5 Reiniging

Reinig de buitenste elementen van de zonneboiler met behulp van een vochtige doek (eventueel gedrenkt in zeepwater).

BELANGRIJK : Om de bekleding van uw toestel niet te beschadigen, gebruik nooit agressieve reinigingsproducten of solventen (eender welk schurend product, brandstof, enz.).

De panelen moeten niet gereinigd worden. De zonnepanelen worden even vuil als dakvensters. De regen is echter op zichzelf een doeltreffend en natuurlijk reinigingsmiddel.

3.6 Recyclage en afvalverwerking

Uw zonne-installatie bestaat grotendeels uit recycleerbare grondstoffen.

3.6.1 Toestel

Uw zonneboiler HelioSet mag, net zoals alle toebehoren, niet weggegooid worden met het huishoudelijk afval. Controleer dat het versleten toestel en de geïnstalleerde toebehoren conform de geldende voorschriften weggegooid worden.

3.6.2 Verpakking

Laat de recyclage van de transportverpakking over aan de installateur die het toestel geïnstalleerd heeft.

Gelieve de wettelijke voorschriften te respecteren die van toepassing zijn in uw land / regio.

3.7 Advies inzake energiebesparing

Een matig waterverbruik kan bijdragen tot een aanzienlijke vermindering van de verbruikskosten.

Bijvoorbeeld: neem een douche in plaats van een bad. Met een moderne douche, die uitgerust is met een waterbesparende kraan, verbruikt u slechts een derde van 150 liter water, dat nodig is om een bad te vullen.

Bovendien: Een lekkende kraan betekent een jaarlijkse verspilling tot 2000 liter water, een toilet dat blijft doorspoelen, 4000 liter. Een nieuwe afdichting daarentegen kost slechts enkele centiemen.

HOE UW TOESTEL GEBRUIKEN

4 Gebruik

4.1 Overzicht van de bedieningselementen

Bedieningspaneel

Legende

1 Toets "-"
2 Toets "+"
3 Toets "modus"
4 Toets speciale functies
5 Scherm

4.2 Te nemen maatregelen voor de inbedrijfstelling

Bij de inbedrijfstelling van uw zonneboiler (bv. nadat deze uitgeschakeld en afgetapt is omwille van een lange afwezigheid), gaat u als volgt tewerk:

- Open, voor de eerste ingebruikname van het zonnesysteem, een gebruikspunt voor warm water om te controleren of de boiler gevuld is met water en of de afsluitkraan van de koudwaterleiding niet gesloten is.

Afl aatkraan voor de boiler voor sanitair water

• Als er geen water uit de het gebruikspunt van het warm water komt, controleer dan of de afl aatkraan (1) van de boiler gesloten is en open vervolgens de afsluitkraan van de koudwaterleiding.
• Open een gebruikspunt van het warm water en laat de lucht uit de leiding tot er in het water dat uit het gebruikspunt komt geen luchtbellen meer zitten.

BELANGRIJK : Zorg er, in geval van een lek op de warmwaterleidingen tussen het toestel en de gebruikspunten, voor dat u de af sluitkraan van het koud water onmiddellijk sluit die gemonteerd moet worden door de klant op de koudwaterleiding. Laat lekken dichten door uw erkende vakman.

4.3 Inbedrijfstelling

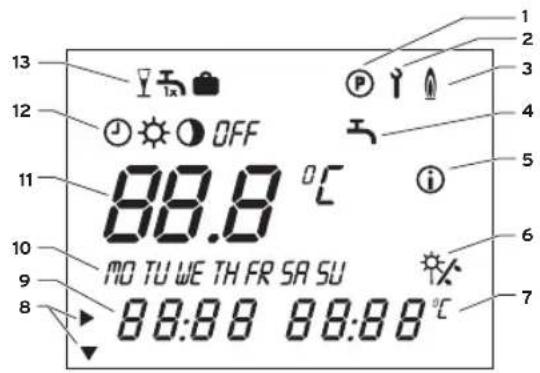

4.3.1 Overzicht van het scherm

1 Programmeringsmenu
2 Installatiemenu
3 Bijverwarming
4 Programmering van de bijverwarmingsuren van de zonneboiler
5 Informatie
6 Opvangen van zonne-energie (weergegeven en knippert indien in werking)
7 Temperatuur van het paneel
8 Instelcursor
9 Weergavezone multifunctie
10 Dag van de lopende week
11 Temperatuur van het warm water: gewenste t° en werkelijke t°
12 Werkingsmodus
13 Speciale functies

4.3.2 Weergave van het hoofdmenu

Bij de eerste inbedrijfstelling van het toestel heeft de installateur de datum (dag en jaar) en het uur geprogrammeerd.

Bij de eerste aansluiting op de netspanning verschijnt het hoofdmenu.

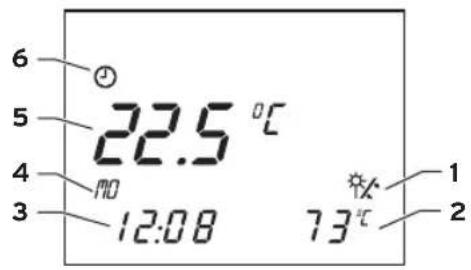

Scherm

Legende

1 Opvangen van zonne-energie (weergegeven en knippert indien in werking)
2 Werkelijke temperatuur van het zonnepaneel
3 Huidig uur of LEG voor legionellafunctie wanneer deze geactiveerd is
4 Dag van de lopende week
5 Werkelijk temperatuur van de boiler
6 Huidige werkingsmodus

4.3.3 Keuze van de gewenste temperatuur van de zonneboiler

Keuze van de gewenste temperatuur van de zonneboiler

• Om de gewenste temperatuur van het warm water van de zonneboiler te wijzigen, drukt u op toets ⊕ of ⊕de gewenste waarde wordt getoond en knippert na 3 seconden.

- Stel de gewenste temperatuur in door op de toets ⊕ of ⓣ drukken. Het hoofdscherm wordt automatisch na enkele seconden opnieuw getoond.

OPGELET : Deze instelling heeft geen invloed op de temperatuur van het water van de boiler dat bereikt kan worden (tot 75°C wanneer de zonnepomp in werking is), het is dus noodzakelijk thermostatische mengventielen te gebruiken om een gevaar op brandwonden te vermijden (zie hoofdstuk "6.5 Afstelling van het thermostatisch mengventiel" in de installatiehandleiding).

4.3.4 Programmering van de functies van het hoofdmenu

- Respecteer de volgende volgorde van programmering :

- de gewenste temperatuur van de zonneboiler

- de werkingsmodus :

bijverwarming in automatische modus – zonnesysteem geactiveerd

bijverwarming in continue werking – zonnesysteem geactiveerd

- bijverwarming gedesactiveerd – zonnesysteem geactiveerd

OFF bijverwarming gedesactiveerd – zonnesysteem gedesactiveerd

- huidige dag van de week

- huidig uur

4.3.5 Keuze van de werkwijze

- Druk, in het hoofdmenu, op toets mode om het menu "Programmering" weer te geven.

De volgende werkwijzen verschijnen:

- bijverwarming in automatische werking – zonnesysteem geactiveerd

- ⚙ bijverwarming in continue werking – zonnesysteem geactiveerd

- O bijverwarming gedesactiveerd – zonnesysteem geactiveerd

- OFF bijverwarming gedesactiveerd – zonnesysteem gedesactiveerd

- Het symbool knippert.

- Gebruik de toetsen + en -em de werkingsmodus van uw installatie te kiezen.

Het symbool van de gekozen werkingsmodus knippert.

4.3.6 Instelling van de dag van de lopende week

Druk nogmaals op toets mode en gebruik de toetsen -en om de dag van de lopende week in te stellen.

De geselecteerde dag knippert.

4.3.7 Instelling van het huidige uur

Druk nogmaals op toets mode en gebruik de toetsen -en om het uur in te stellen.

- Druk twee keer op de toets (mode), om terug te keren naar het hoogste gebruiksniveau.

BELANGRIJK : Als u de functie van het menu "programmering" wilt instellen, druk dan op toets mZdr niet keert de weergave na 5 minuten automatisch terug naar het hoofdmenu

4.4 Programmering van de functies van het menu "programmering"

- Druk 5 keer op toets (mode) om het menu "programmering" te openen Ⓟ

Het scherm toont het menu "programmering" Ⓟ om de tijdsbalk(en) van de functie te kunnen instellen :

- bijverwarming van de zonneboiler

De tijdsbalk " H1 " knippert en u kunt de bijverwarmingsfunctie van de zonneboiler programmeren.

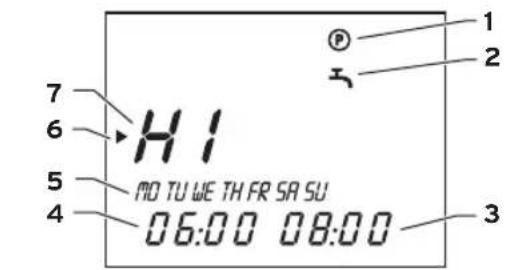

1 Symbol Programmeringsmenu
2 Programmering tijdsbalk voor bijverwarming van de zonneboiler
3 Einduur
4 Beginuur
5 Dag of groep dagen : MA = Maandag, DI = Dinsdag WOE = Woensdag, DO = Donderdag VR = Vrijdag, ZA = Zaterdag ZO = Zondag
6 Cursor (geeft de te wijzigen waarde aan)
7 Tijdsbalk
- Kies de gewenste tijdsbalk met behulp van de toetsen +en . -

Tijds-balk	Dag van de week / Groep dagen	Beginuur Einduur
H1 Ma	-Zo 06:00 22:00
H2 --	-
H3 --	-

U kunt tot 3 tijdsbalken instellen : H1/H2/H3 per functie.

OPGELET : De uren van de 3 tijdsbalken mogen elkaar niet overlappen.

• Voorbeelden van combinaties:
- H1 : de hele dag
- H1 : 's morgens en H2 : 's avonds
- H1 : 's morgens, H2 : s middags en H3 : 's avonds
- Druk nogmaals op toets 📄 en kies, met behulp van toetsen 📋 en , de dag van de week of de gewenste groep dagen voor deze tijdsbalk volgens de onderstaande tabel:

Volledige week	Week-end	Van ma-andag tot vrij-dag	Voor elke dag van de week
MA/DI/WOE/DO/VRIJ/ZA/ZO	ZA/ZO	MA/DI/WOE/DO/VRIJ	MADIWOEenz.

• Druk nogmaals op de toets en kies, met behulp van de toetsen en , - het beginuur en daarna het einduur van de tijdsbalk.
• Druk nogmaals op toets Ⓤ om de volgende tijdsbalk(en) te programmeren.
• Herbegin de voorgaande programmeringen.
• Druk op toets mode om terug te keren naar het hoofdmenu.

4.5 Programmering van de functies van het menu "Speciale functies"

Scherm speciale functies

Legende

1 "AAN" = functie geactiveerd "UIT" = functies gedesactiveerd
2 Cursor die de geselecteerde functie aangeeft
3 Symbool van de geselecteerde functie

4.5.1 Functie "Party"

De activatie van de functie "Party" deblokkeert de functie van de bijverwarming van de zonneboiler, dat wil zeggen dat de gewenste temperatuur van de boiler behouden wordt tot de volgende tijdsbalk van de bijverwarming..

- Druk een keer op de toets Ⓞ : het symbool knippert en de functie "Party" wordt na 10 seconden geactiveerd.

Het hoofdmenu wordt opnieuw getoond en het symbool ⚠ wordt weergegeven.

De functie wordt automatisch gedesactiveerd zodra de volgende tijdsbalk van de bijverwarming bereikt is.

- Om de functie manueel te desactiveren drukt u een keer op de toets 📄.

Het hoofdmenu wordt opnieuw getoond en het symbool wordt niet meer weergegeven.

De functie kan enkel geactiveerd worden in de werkingsmodus van de "bijverwarming in automatische werking" ⏻.

4.5.2 Functie "Eenmalige bijverwarming"

Door de speciale functie "Eenmalige bijverwarming" te activeren, wordt de zonneboiler verwarmd om de ingestelde gewenste temperatuur te bereiken.

- Druk tweemaal op de toets Ⓞ: het symbool knippert en de functie " Eenmalige bijverwarming " wordt na 10 seconden geactiveerd.

Het hoofdmenu wordt opnieuw getoond.

Het symbool wordt weergegeven als de gewenste temperatuur hoger is dan de temperatuur van de boiler van het sanitair warm water.

Zodra de gewenste temperatuur bereikt is, wordt de functie "Eenmalige bijverwarming" automatisch gedesactiveerd.

- Om de functie manueel te desactiveren drukt u tweemaal op de toets 📞.

Het hoofdmenu wordt opnieuw na 10 seconden getoond en het symbool wordt niet meer weergegeven.

4.5.3 Functie "Vakantie"

De activatie van deze functie zet de werkingsmodus, voor de ingestelde duur van de vakantie (1...99 dagen) op OFF. Het zonnesysteem, maar ook de bijverwarmingsfunctie van de zonneboiler, worden zo gedesactiveerd.

• Druk driemaal op de toets Ⓞ: het symbool 📁nippert ongeveer 10 seconden.
• Druk op de toets ⊕ om het aantal dagen te selecteren dat u op vakantie bent.

De functie wordt vervolgens geactiveerd voor de geprogrammeerde periode.

Zodra de duur van de geprogrammeerde vakantie bereikt is, wordt de functie "Vakantie" automatisch gedesactiveerd.

- Om de functie manueel te desactiveren drukt u een keer op de toets 📄.

Het hoofdmenu wordt opnieuw getoond en het symbool 🔒 wordt niet meer weergegeven.

Als de functie " anti- legionellabescherming " geactiveerd is, wordt deze de laatste dag van de vakantie uitgevoerd.

HULP NODIG ?

4.6 Probleemoplosser

BELANGRIJK : sluit de afsluitkraan van het koud water van de boiler in geval van lekken ter hoogte van de waterleidingen tussen de boiler en de kraan. Zo niet, kan er waterschade optreden. Laat het lek dichten door uw erkende vakman.

De afsluitkraan van het koud water bevindt zich ter hoogte van de aansluiting van de leidingen tussen de algemene koudwater toevoer en de boiler (aansluiting koud water), in de buurt van de boiler.

GEVAAR : Gevaar voor letsels in geval van ondoelmatige interventies. Alle werkzaamheden die niet correct uitgevoerd zijn op de zonne-installatie kunnen leiden tot zware letsels. Probeer uw zonne-installatie niet zelf te herstellen. Doe beroep op een erkende vakman in geval van een defect.

4.7 Foutmeldingen

In geval van een defect toont de zonneregelaar de foutmeldingen in de informatiezone van de cursor.

OPGELET : Probeer uw toestel niet zelf te onderhouden of te herstellen en stel het toestel enkel opnieuw in werking wanneer het defect opgelost is door een erkende vakman.

Defect Oorzaak Oplossing
Het scherm is uit Onderbreking van de stroomtoevoer		Controleer of de elektrische netspanning niet is uitgevallen en of het toestel juist is aangesloten. Zodra de elektrische voeding hersteld is, begint het toestel automatisch weer te werken. Als de storing blijft bestaan, dient u contact op te nemen met een gekwalificeerde vakman. In geval van lange afwezigheid of stroomonderbreking moet de datum, de dag van de week en het uur opnieuw geprogrammeerd worden. Belangrijk : De datum en het jaar mogen enkel geprogrammeerd worden door een gekwalificeerde vakman.
Er lopen druppels zonnevloeistof uit het zonnecircuit	Lek van zonnevloeistof	Vang de zonnevloeistof op in een bak en neem contact op met een gekwalificeerde vakman.
Er loopt veel water uit de veiligheidsgroep van de buizen van het sanitair water.	Storing van de regeling	Opmerking : Het is normaal dat er druppels water lopen uit de veiligheidsgroep tijdens het bijverwarmen van de boiler. Neem contact op met een gekwalificeerde vakman.
De ruit van een paneel is gebroken	- Neem contact op met een gekwalificeerde vakman.
De boiler levert niet voldoende warm water (tijdens zonnig weer en in de zomer)	Slechte regeling van de gewenste temperatuur van het warm water van de boiler of van het thermostatisch mengventiel. Storing van de regeling	Controleer dat de regeling van de gewenste temperatuur van het warm water van de boiler en van het thermostatisch mengventiel correct is. Als de regeling correct is, is er waarschijnlijk kalkaanslag op de boiler. Neem contact op met een gekwalificeerde vakman.
Het warm water van de boiler wordt niet verwarmd tijdens de tijdsbalk van de verwarming van de boiler	Storing van de regeling	Neem contact op met een gekwalificeerde vakman.
NTCA Err Fout van de temperatuurvoeler van het zonnepaneel		Neem contact op met een gekwalificeerde vakman.
TAC1 Err Fout van de temperatuurvoeler van het sanitair warm water		Neem contact op met een gekwalificeerde vakman.
TAC2 Err Fout van de temperatuurvoeler van het vertrek van de zonnevloeistof		Neem contact op met een gekwalificeerde vakman.
	Andere storingen Neem	contact op met een gekwalificeerde vakman.

Problemen oplossen

4.8 Buitendienststelling

- Selecteer de werkingsmodus OFF in de hoofdbediening (zie hoofdstuk 4.3.5.). Als u de installatie uitschakelt tijdens de koudste seizoenen van het jaar, lees dan de informatie betreffende de antivriesbescherming, zie hoofdstuk 4.9.

4.9 Antivriesbescherming

- Als uw zonneboiler geïnstalleerd is in een ruimte die niet beschermd is tegen vorst en die niet verwarmd is, kan deze bevriezen tijdens de winter. Ledig uw zonneboiler in dat geval tijdens de winter. - Stel de boiler buiten werking zoals beschreven in hoofdstuk 4.8. - Sluit de afsluitkraan van de toevoerleiding van het koud water van de boiler.

Ledigen van de boiler

- Bevestig een geschikte buis op de afl aatkraan van de boiler.

- Leidt het vrije uiteinde van de buis naar een geschikte plaats om het water te doen wegstromen. - Open de af aatkraan. - Open het hoogste gebruikspunt van het warm water van het circuit om de zonneleidingen volledig te ledigen.

GEVAAR : Risico op brandwonden! In geval van de zonneboiler Bulex kan de temperatuur van het water dat uit de aan aatkraan komt 75°C zijn.

- Als al het water weggestroomd is, sluit dan de afl aatkraan en het gebruikspunt van het warm water. - Haal de buis van de afl aatkraan.

4.10 Onderhoud

De zonne-installatie HelioSet moet regelmatig gecontroleerd/onderhouden worden door een technicus om de werking, duurzame betrouwbaarheid en een lange levensduur te garanderen.

OPGELET : Risico op beschadiging in geval van onjuist onderhoud.Een herstel of onderhoud dat niet goed uitgevoerd is, kan uw toestel beschadigen. Probeer uw toestel nooit zelf te herstellen of te onderhouden. Laat dit over aan een erkend installateur. Wij raden u aan een onderhoudscontract af te sluiten voor uw zonne-installatie bij uw erkende installateur.

GEVAAR : Als de controles/ onderhoudswerkzaamheden niet uitgevoerd zijn, kan de veiligheid van het toestel in het gedrang komen en kan het leiden tot schade aan het materiaal en personen.

Het is mogelijk dat het rendement van de installatie niet langer voldoet aan de verwachtingen.

BELANGRIJK : Wanneer er veel kalk in het water zit, wordt het aangeraden de boiler regelmatig te ontkalken.

4.10.1 Onderhoud van de boiler

Net zoals voor het volledige systeem garanderen een jaarlijkse controle / onderhoud van uw Bulex-boiler, uitgevoerd door een vakman, een duurzame werking en veiligheid, een echte betrouwbaarheid en lange levensduur.

Bij de Bulex-boiler wordt een magnesium beschermingsanode geleverd. Een erkende installateur moet de graad van corrosie controleren tijdens het jaarlijks onderhoud / controle. De gebruiker moet de magnesium anode vervangen, en dit mag enkel vervangen worden door een origineel wisselstuk.

BELANGRIJK : Wanneer er veel kalk in het water zit, wordt het aangeraden de boiler regelmatig te ontkalken. Als uw boiler niet gevuld is met voldoende warm water, kan dit op kalk wijzen. Laat de boiler ontkalken door een erkende installateur.

4.10.2 Onderhoud van de zonne-installatie

De zonnevloeistof moet elke drie jaar vervangen worden. Dit valt normaal onder het onderhoudscontract dat afgesloten is met Bulex service.

4.10.3 Controle van de veiligheidsgroep

Er is een veiligheidsgroep geïnstalleerd in de buurt van de boiler, op de toevoerleiding van het koud water.

- Controleer de goede werking van de veiligheidsgroep regelmatig, door deze eens te openen.

0020098204-01-02/10 Order voorbehoud van technische wiJzigingen

Bulex
