Type product	Zonneboiler / Waterverwarmer
Merk	Daalderop
Model	Multisolar
Inhoud	200 liter
Afmetingen (h x d)	ca. 150 x 60 cm
Gewicht leeg	ca. 100 kg
Voeding	230V/50Hz, elektrisch back-up element 2 kW
Max. werkdruk	8 bar
Max. watertemperatuur	80 °C
Aansluitingen	Koudwater, warmwater, circulatie, zonnecollector (2x)
Isolatie	PU-schuim, dikte 50 mm
Materiaal binnenketel	Geëmailleerd staal met magnesiumanode
Energieclassificatie	A+ (met zonne-energie)
Beveiliging	Thermostaat, veiligheidsgroep, overdrukventiel
Installatie	Binnenopstelling
Garantie boiler	5 jaar
Garantie elektrische delen	2 jaar
Onderhoud	Jaarlijkse controle van anode en veiligheidsgroep
Reiniging	Door vakman, niet zelf reinigen
Reparatie en onderdelen	Reserveonderdelen beschikbaar via dealer
Toepassing	Sanitair warm water

Veelgestelde vragen - Multisolar Daalderop

Hoe stel ik de gewenste watertemperatuur in?

Draai aan de thermostaatknop op de boiler. De temperatuur kan worden ingesteld tussen 30 °C en 80 °C.

Wat moet ik doen als het water niet warm wordt?

Controleer of de stroomvoorziening is ingeschakeld en of de thermostaat correct is ingesteld. Indien het probleem aanhoudt, raadpleeg een installateur.

Hoe vaak moet ik de magnesiumanode controleren?

De magnesiumanode moet jaarlijks worden gecontroleerd door een vakman. Een versleten anode kan leiden tot corrosie van de boiler.

Kan ik de Multisolar aansluiten op bestaande zonnepanelen?

Ja, de Multisolar is ontworpen voor aansluiting op zonnecollectoren. Volg de installatie-instructies in de handleiding voor de juiste aansluiting.

Wat is de maximale werkdruk van het apparaat?

De maximale werkdruk is 8 bar. Zorg dat de waterdruk in uw leidingen niet hoger is; gebruik anders een drukregelaar.

Hoe kan ik het apparaat ontluchten?

Open de ontluchtingskraan aan de bovenkant van de boiler tijdens het vullen. Sluit deze wanneer er water uitkomt.

Wat moet ik doen bij een lekkage?

Sluit onmiddellijk de watertoevoer en schakel de stroom uit. Neem contact op met een erkende installateur voor reparatie.

Is het apparaat geschikt voor buitengebruik?

Nee, de Multisolar is ontworpen voor binnenopstelling. Plaats het in een vorstvrije ruimte.

Hoe kan ik de energie-efficiëntie verbeteren?

Stel de thermostaat niet hoger in dan 60 °C en zorg voor goede isolatie van de leidingen. Gebruik zoveel mogelijk zonne-energie.

Waar vind ik de handleiding?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden of een vertaling aanvragen.

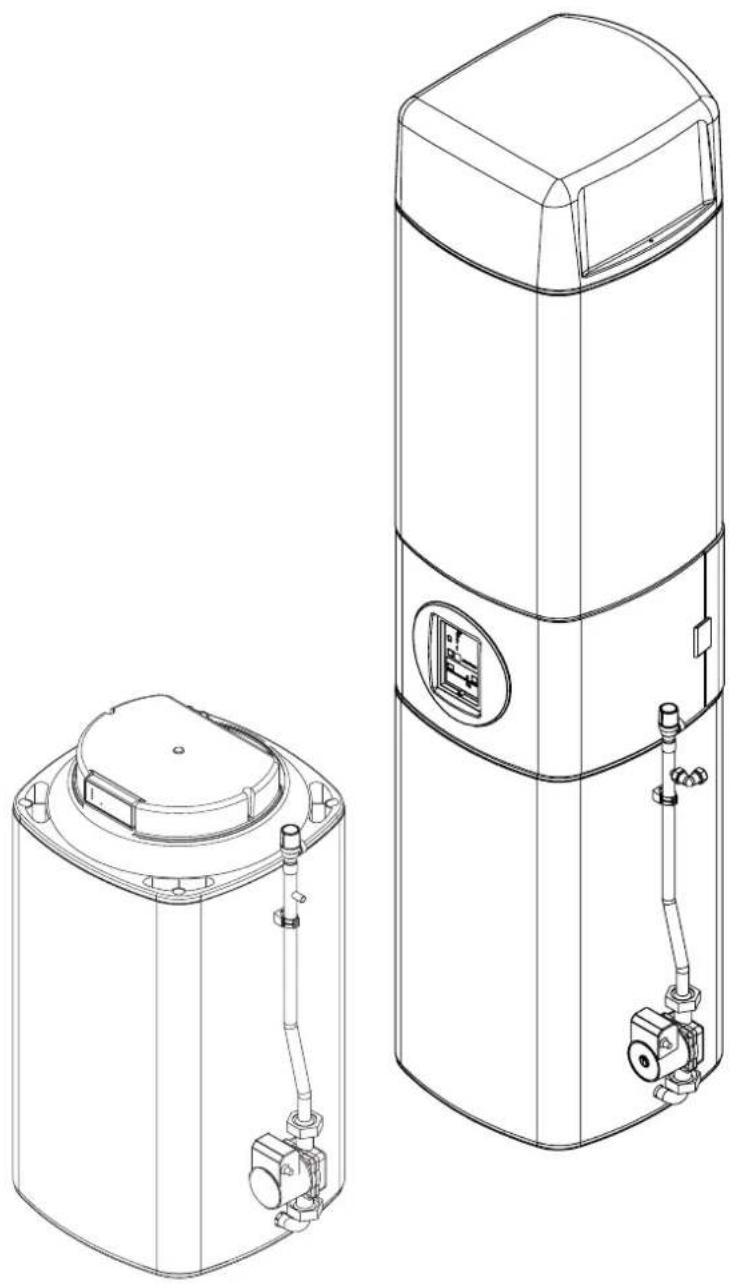

GEBRUIKSAANWIJZING Multisolar Daalderop

Storingen en blokkeringen

Een storing kan veroorzaakt worden door het niet goed functioneren van de cv-installatie of van het toestel.

De Daalderop MultiSolar kan 3 soorten foutmeldingen weergeven op het diagnosedisplay van de regelunit, namelijk:

• Waarschuwingsmeldingen

Op het diagnosedisplay verschijnt in plaats van de statusmelding, om de 5 seconden gedurende 1 seconde een letter.

• Blokkeringsmeldingen

Hierbij verschijnt een permanent oplichtende letter op het diagnosedisplay.

- Storingsmeldingen

Hierbij verschijnt een knipperende letter of cijfer op het diagnosedisplay.

Uitzondering hierop is een storing van de zonneboilerbesturing. Deze wordt afwisselend op het cv-water display weergegeven terwijl het diagnosedisplay een normale statusmelding zal geven. Storingen van de zonneboilerbesturing worden beschreven in § 4.

Bij een waarschuwingsmelding zal de functie waar de melding betrekking op heeft worden uitgeschakeld terwijl het toestel in bedrijf blijft.

Bij een blokkerings- of een storingsmelding wordt het toestel geheel buiten werking gesteld.

2. Overzicht meldingen

In dit hoofdstuk worden in het kort de waarschuwings-, blokkerings- en storingsmeldingen, die op het diagnosedisplay van de MultiSolar verschijnen, beschreven. In hoofdstuk 3 wordt verder ingegaan op de oorzaken van de meldingen.

2.1 Waarschuwingsmeldingen

Een waarschuwingsmelding is herkenbaar aan een letter die eens in de 5 seconden, gedurende een periode van 1 seconde, in plaats van de statusmelding op het diagnosedisplay verschijnt.

CODE DIAGNOSEDISPLAY		MELDING
STATUSMELDING (CIJFER)	OM DE 5 SEC.WAARSCHUWING
8	b	Boilerwaarde niet juist, waarde < -10°C of > 118°C.
	c	CV-waterdruk niet juist, waarde < 0,5 bar of > 3 bar(vermogen wordt hierbij begrensd op laagstand)
	d	CV-retoursensor waarde niet juist, waarde < -10°C of > 118°C.
	h	Buitensensor waarde niet juist, waarde < -10°C of > 118°C.

2.2 Blokkeringsmeldingen

Een blokkering is een fout die optreedt, maar die geen storing tot gevolg heeft. Het toestel wacht tot de blokkering is verdwenen en gaat weer verder in normaal bedrijf. Een blokkeringsmelding is herkenbaar aan een permanent oplichtende letter op het diagnosedisplay.

CODE MELDING
DIAGNOSE DISPLAY	CV-WATER DISPLAY
R		Aquasensor actief / intern waterlek.
c	H H	Waarde cv-watertemperatuur niet juist; waarde > 118°C.
	L L	Waarde cv-watertemperatuur niet juist; waarde < -10°C.
C		CV-waterdruk lager dan 1 bar.
F		Netfrequentiefout.
H		Interne fout.
L		Storing lichtnetsteker; steker in wandcontactdoos omdraaien.
n		Netspanning of referentiespanning te laag.
t	1 0	Toesteltype herkenningsfout HR GasCombi 24/80 of MultiSolar 24.
	1 1	Toesteltype herkenningsfout HR GasCombi 24/80 plus
	2 0	Toesteltype herkenningsfout HR GasCombi 32/80 of MultiSolar 32.
	2 1	Toesteltype herkenningsfout HR GasCombi 32/80 plus.
	9 9	Drukuitlezing defect (vervangen).

2.3 Storingsmeldingen

Een storing is een fout die optreedt en die zo ernstig is dat het toestel vergrendelt. Een storingsmelding wordt gekenmerkt door een vergrendelde regelunit met daarbij een knipperend cijfer of letter op het diagnosedisplay. Het toestel kan alleen ontgrendeld worden door op de reset-toets te drukken.

CODE MELDING
DIAGNOSE DISPLAY	CV-WATER DISPLAY
2		Ventilator defect (5 Hz afwijking per minuut).
3		Ten onrechte ionisatie (vlam)signaal.
3.		Geen ionisatie (vlam)signaal tijdens startprocedure.
4		Ionisatiesignaal weggevallen tijdens warmtelevering (diagnose code 1 t/m 4).
4.		Ionisatiesignaal blijft na warmtelevering te lang aanwezig.
6.		Gasklep aansturing defect.
7		Onvoldoende cv-water doorstroming bij boileropwarming.
7.		Onvoldoende cv-water doorstroming bij woningopwarming.
8		Maximaal-thermostaat schakelt uit en cv-waterdruk was lager dan 0,5 bar.
9		Maximaal-thermostaat schakelt uit en cv-watertemperatuur was boven 80°C.
9.		Veiligheidsstoring regelunit
LETTER		Letter = interne storing regelunit
		Donker display = toestel krijgt geen spanning

3. Oorzaken van meldingen

3.1 Waarschuwingsmeldingen

Een waarschuwingsmelding is herkenbaar aan een letter die, in plaats van de statusmelding, eens in de 5 seconden, gedurende 1 seconde op het diagnosedisplay verschijnt. Het toestel blijft hierbij in bedrijf, maar de functie waar de waarschuwingsmelding betrekking op heeft, wordt uitgeschakeld of genegeerd. Na het verhelpen van de oorzaak van de waarschuwismelding start het het toestel vanzelf weer op. Resetten is niet nodig.

De mogelijke oorzaak staat in volgorde van waarschijnlijkheid hierna omschreven. Zoek in deze volgorde ook naar de storing! Een tussen haakjes vermeld hoofdstuk verwijst naar ondersteunende informatie die bij het zoeken naar de storing geraadpleegd kan worden.

CODE DIAGNOSEDISPLAY			CODE CV-WATERDISPLAY
STATUSMELDING (CIJFER)	OM DE 5 SEC.WAARSCHUWING	DIAGNOSE	MELDING	OORZAAK
8	b	Boilerwatertemperatuur<-10°C of >118°C.In ‘Subprogramma Sensorwaarden’ zal meldingHH (>118°C) of LL (<-10°C) op het cv-waterdisplay verschijnen.	HH	c v-temperatuur >118°Cconnector K4 los of niet goed ingestokenbedrading van temparatuursensor onderbrokensensor defectr egelunit
			LL	c v-temperatuur <-10°Csluiting in bedrading van temperatuursensorsensor defectr egelunit
	c	CV-waterdruk te laag of te hoog, waardoor het vermogen is begrensd op het laagste vermogen van het toestel. De actuele cv-waterdruk is op het cv-waterdisplay weergegeven.Is de cv-watertemperatuur ingesteld op het cv-waterdisplay, dan kan de actuele cv-waterdruk worden uitgelezen via ‘Subprogramma Sensorwaarden’.	0-0.5	c v -installatie te laag afgevuldontluchten van de cv-installatie via de automatische ontluchterlekkage van het toestel of cv-installatiec v -druksensor defect
			3-4	c v -installatie te hoog afgevuldexpansievat defectc v -druksensor defect
	d	CV-retourtemperatuur<-10°C of >118°C.In ‘Subprogramma Sensorwaarden’ zal meldingHH (>118°C) of LL (<-10°C) op het cv-waterdisplay verschijnen.	HH	zie oorzaak HH bij‘statusmelding/b’
			LL	zie oorzaak LL bij‘statusmelding/b’
	h	Buitentemperatuur <-10°C of>118°C. In ‘Subprogramma Sensorwaarden’ zal meldingHH (>118°C) of LL (<-15°C) op het cv-waterdisplay verschijnen.	HH	zie oorzaak HH bij‘statusmelding/b’
			LL	zie oorzaak LL bij‘statusmelding/b’

3.2 Blokkeringsmeldingen

Een blokkeringsmelding is herkenbaar aan een permanent oplichtende letter op het diagnosedisplay. Na het verhelpen van een blokkering start het toestel vanzelf weer op. Resetten is niet nodig.

De mogelijke oorzaak staat in volgorde van waarschijnlijkheid hierna omschreven. Zoek in deze volgorde ook naar de storing! Een tussen haakjes vermeld hoofdstuk verwijst naar ondersteunende informatie die bij het zoeken naar de storing geraadpleegd kan worden.

CODE DIAGNOSE OORZAAK
DIAGNOSE DISPLAY	CV-WATER DISPLAY
A		Aquasensor actief / intern waterlek.	lekkage cv- of sanitairwaterv ocht via luchttoevoer
C	HH	CV-watertemperatuur >118°C.	zie oorzaak HH bij 'statusmelding/b'
	LL	CV-watertemperatuur < -10°C.	zie oorzaak LL bij 'statusmelding/b'
C		CV-waterdruk na in bedrijfsstelling te laag.	cv -druk lager dan 1 bar
F		Netfrequentiefout.	k omt deze blokkering vaak of lang-durig voor dan regelunit vervangen.
H		Interne fout.	k omt deze blokkering vaak of lang-durig voor dan regelunit vervangen.
L		Lichtnetsteker.	lichnetsteker verkeerd om in de wandcontactdoosw andcontactdoos zonder randaardeaarddraad van de ionisatie clektrode losregelunit
n		Netspanning of referentiespanning te laag.	netspanning < 200 Voltn etspanning voldoet nietregelunit
t	10	Toesteltype herkenningsfout HR GasCombi 24/80 of MultiSolar 24.	regelunit is niet juist geselecteerdselectieweerstand defectregelunit defect
	11	Toesteltype herkenningsfout HR GasCombi 24/80 plus
	20	Toesteltype herkenningsfout HR GasCombi 32/80 of MultiSolar 32.
	21	Toesteltype herkenningsfout HR GasCombi 32/80 plus.

3.3 Storingsmeldingen

Een storingsmelding wordt gekenmerkt door een knipperend cijfer of letter op het diagnosedisplay in combinatie met een vergrendelde regelunit. Na het verhelpen van de storing moet de regel-unit ontgrendeld worden door 1 maal op de resettoets te drukken. Mocht de regelunit niet ontgrendelen probeer het dan nog eens na ca. 20 seconden.

De mogelijke oorzaak staat in volgorde van waarschijnlijkheid hierna omschreven. Zoek in deze volgorde ook naar de storing! Een tussen haakjes vermeld hoofdstuk verwijst naar ondersteunende informatie die bij het zoeken naar de storing geraadpleegd kan worden.

CODE DIAG	NOSE OORZAAK
DIAGNOSE DISPLAY
2	Ventilator defect(5 Hz afwijking per minuut).	v entilator draait niete lektrische aansluiting ventilator los of niet juist aangeslotenregelunit
3	Ten onrechte ionisatie (vlam)signaal.	klep in gasregelblok blijft open staan of lektregelunit
3.	Geen ionisatie (vlam)signaal tijdens startprocedure.	g een gastoevoer- g askraan dicht- g asregelblok defect- e lektrische aansluiting gasblok los of niet juistaangeslotenluchttoevoer verstoptrookgasafvoer verstoptsifon verstoptionisatiebekabeling niet in ordeionisatiepen defect of maakt sluiting bijvtegen branderg een ontsteking- c lektrische aansluiting ontstecktrafo los ofonjuist aangesloten- hoogspanningskabel defect- ontstekingselektrode defect of maakt sluitingregelunit
4	Ionisatiesignaal weggevallen tijdens warmtelevering(diagnose code 1 t/m 4).	onvoldoende gastoevoersifon verstoptionisatie elektrode defect/maakt sluiting bijvoorbeeldtegen branderg asblok onjuist afgesteldO2-gehalte is bij laagstand meer dan 7,5%ventilator laagvermogen-circuit defect of onderbrokenr ander beschadigdr egelunit
4.	Ionisatiesignaal blijft na warmtelevering te lang aanwezig.	klep in gasregelblok is defect, blijft open staan of lektregelunit
6.	Gasklep aansturing defect.	bedradingsfoutregelunit
7	Onvoldoende cv-water doorstroming bij boileropwarming.	onvoldoende cv-water in het cv-watercircuitt e lage cv-waterdruk (minimaal 1 bar bij het toestel)- automatische ontluchter werkt niet goed(lucht in het toestel)c v -pomp draait niet- c v -pomp zit vastconnector K5 los- c v -pomp defect- t hermische beveiliging uitgeschakeldregelunit
CODE DIAGNOSEO OORZAAK
DIAGNOSEDISPLAY
7.	Onvoldoende cv-water doorstro-ming bij woningopwarming.	onvoldoende cv-water in het cv-watercircuite lage cv-waterdruk (minimaal 1 bar bij het toestel)alle (thermostaat) radiatorkranen staan dicht (drukver-schilregelaar indien aanwezig niet goed ingesteld)opgesloten luchtophoping ergens in het cv-watercircuitautomatische ontluchter werkt niet goed(lucht in het toestel)c v -pomp draait nietc v -pomp zit vastconnector K5 losc v -pomp defectt hermische beveiliging uitgeschakeldregelunit
8	Maximaal-thermostaat schakelt uit en de cv-waterdruk was lager dan 0,5 bar.	c v-waterdruk niet juistc v-watertemperatuursensor niet goed bevestigd op cv-waterbuisaansluiting thermische beveiliging defectthermische beveiliging defectreg el unitc v -pomp draait nietc v -pomp zit vastconnector K5 losc v -pomp defectreg el unit
9	Maximaal-thermostaat schakelt uit en de cv-watertemperatuur was boven 80°C.	c v-watertemperatuursensor niet goed bevestigd op cv-waterbuisaansluiting thermische beveiliging defectthermische beveiliging defectreg el unitc v -pomp draait nietc v -pomp zit vastconnector K5 losc v -pomp defectreg el unit
9.	Veiligheidsstoring regelunit	regelunit
LETTER	Letter = interne storing regelunit	regelunit
	Donker display = toestel krijgt geen spanning	s teker uit de wandcontactdoosgeen spanning op de wandcontactdoosdraadboomconnector K6 niet aangeslotenzekering regelunit defektnetspanning bedrading defectregelunit

4. Storingsanalyse zonne-energie systeem

De toestellen MonoSolar en MultiSolar beschikken over dezelfde besturing voor de zonneboiler.

Storingen die door de besturing worden waargenomen worden echter op verschillende manieren weergegeven.

Bij de MultiSolar worden storingen met een knipperende melding weergegeven op het CV-water display.

Bij de MonoSolar worden storingen aangeduid met een knipperende "led" van de indicatie "in bedrijf".

4.1 Storingsmeldingen MonoSolar en MultiSolar

In de MultiSolar werken de regelunit en de zonneboiler besturing volledig onafhankelijk van elkaar en beïnvloeden elkaar niet. Een storing van de zonneboiler besturing wordt knipperend op het CV-water display weergegeven terwijl het diagnose display een normale statusmelding geeft.

De storing kan niet worden verholpen door de reset toets in te drukken, maar uitsluitend door het toestel te openen en te inspecteren. In de onderstaande tabel staan de storingen vermeld die op de regelunit kunnen verschijnen.

Indien een van de onderstaande storingen optreedt bij een MonoSolar zal het lampje van de pompindicatie gaan knipperen. Indien het een MultiSolar toestel betreft dat voor eind 2000 is geproduceerd, worden de onderstaande codes niet op het display weergegeven.

Voor overige waarnemingen kan het storingsoverzicht MonoSolar in paragraaf 4.2 worden geraadpleegd van de.

Voor inspectie van de componenten kan hoofdstuk 5 worden geraadpleegd.

CODE MELDING
DIAGNOSEDISPLAY (CJJFER)	CV-WATERDISPLAY (KNIPPEREND)
8	E 1	Collectorsensor onderbroken, waarde < -10°C [X.X]
	E 2	Collectorsensor kortgesloten, waarde > 250°C [X.X]
	E 3	Boilersensor onderbroken, waarde < -10°C [X.X]
	E 4	Boilersensor kortgesloten, waarde > 250°C [X.X]
	E 5	Interne hardwarefout, uitwisselen zonneboiler regeling
	E 6	Interne besturingsfout, resetten door spanning te onderbreken

4.2 Foutopsporing zonneboilersysteem MonoSolar en MultiSolar

Naast het optreden van storingsmeldingen kunnen ook defecten en storingen optreden aan andere componenten. Om het opsporen van deze defecten te vergemakkelijken kan van de onderstaande tabel gebruik gemaakt worden.

DIAGNOSE OORZAAK
1. De warmte-inhoud weergave van het toestel blijft minimaal tijdens zonnige perioden terwijl de pomp reeds enkele uren draait.	De instraling van de zon is zwak en levert geen hoge temperatuur op de collector.Er vindt geen circulatie plaats door de collector. Dit kan door:- de collector-aanvoerleiding moet 8 × 6 mm zijn voor een goede circulatie.- d e bovenzijde van collector ligt hoger dan 6,5 meter boven het vloerniveau.Plaats een terugloopvat van Daalderop.- de leidingen naar en van de collector zijn langer dan 15 meter.Het minimale toerental moet hoger worden ingesteld.Er bevindt zich te weinig water in collectorvat. Vul het collectorvat bij en contro-leer het systeem op lekkages. Zie diagnose 6.
2. De collectorpomp komt niet in bedrijf of stopt tijdens zonnige perioden.	De warmte-inhoud geeft reeds een waarde aan.De temperatuur op de zonnecollector is gelijk of lager dan de watertemperatuur in het vat.De pomp wordt elektrisch niet aangestuurd:- de bedrading of connector van de pomp is niet correct aangesloten.- controleer de zekering van 1 A op de besturingsprintplaat.- de printplaat is defect, vervang de printplaat.- de pomp is defect en moet vervangen worden.Het toestel is zojuist aangesloten en de collector is ondertussen verhit tot boven de 100^ . Het toestel zal met intervallen de collector koelen totdat deze de juiste werk-temperatuur heeft bereikt.
3. Het geluid van vallend water is hoorbaar bij het collectorvat.	De zonneboiler is zojuist in bedrijf is gekomen Wacht 3 minuten tot de collector gevuld is en de pompsnelheid is gedaald en luister opnieuw.Het vulniveau van het vat is te laag. Controleer het vulniveau van de zonneboiler zoals beschreven bij de inspecties voor het onderhoud
4. De pomp maakt een ruisend geluid.	De zonneboiler is zojuist in bedrijf is gekomen. Wacht 3 minuten tot de collector is gevuld en de pompsnelheid is gedaald en luister opnieuw.Wanneer de collectortemperatuur toeneemt zal de pomp bij een hoger toerental gaan draaien. Dit is hoorbaar.De pomp is defect en moet vervangen worden.
5. Er treedt een fluittoon op als de collectorpomp in bedrijf komt.	De restrictie bovenin de collector is beschadigd of vervuild.Reinig het gat in de restrictie en ontbraam deze eventueel.
6. Het vulniveau van het collector-vat is te laag.	De inhoud van het collectorvat is oververhit geraakt en heeft water geloosd via het overstortventiel.De collector(leidingen) zijn lek door bevriczing.- de collector ligt niet waterpas op het dak of frame.- de aanvoer- en/of retourleiding liggen niet onder (voldoende) afschot naar het toestel.Het collectorvat bevat te weinig water. Door lekkages is er collectorwater wegge-lekt. Vul het vat bij en controleer het volgende:- correcte werking overstortventiel.- lekkages van de leidingen en koppelingen.- lekkages in het leidingwerk in de collector.
