Producttype	Close-in boiler (onderbouw)
Merk	Daalderop
Model	Close-in Compact
Capaciteit	5 liter
Vermogen	1500 W
Spanning	230 V / 50 Hz
Afmetingen (H x B x D)	300 x 200 x 200 mm
Gewicht	3,5 kg
Materiaal binnenmantel	Geëmailleerd staal
Max. waterdruk	8 bar
Min. waterdruk	0,5 bar
Aansluiting	1/2 inch
Energieklasse	A
Hoofdfunctie	Levert warm water voor keuken of wastafel
Veiligheidsvoorzieningen	Oververhittingsbeveiliging, drukontlastingsventiel, thermostaat
Installatie	Boven of onder de gootsteen
Garantie	2 jaar
Onderhoud	Jaarlijks ontkalken
Reparatie	Vervangbare onderdelen (anode, verwarmingselement, thermostaat)
Opwarmtijd	Ca. 10 minuten tot 60°C
Geschikt voor	Handen wassen, afwassen, kleine toepassingen

Veelgestelde vragen - Close-in Compact Daalderop

Hoe installeer ik de Daalderop Close-in Compact?

De Close-in Compact wordt gemonteerd aan de muur, boven of onder de gootsteen. Sluit de watertoevoer aan op de 1/2 inch aansluiting en de elektriciteit op een geaard stopcontact (230V). Zorg voor een drukontlastingsventiel en volg de installatiehandleiding stap voor stap.

Wat is de ideale waterdruk voor dit apparaat?

De ideale waterdruk ligt tussen 0,5 en 8 bar. Bij hogere druk moet een reduceerventiel worden geplaatst.

Hoe ontkalk ik de Close-in Compact?

Schakel het apparaat uit en tap het water af. Vul met een ontkalkingsmiddel (bijv. azijn) en laat het 30 minuten inwerken. Spoel daarna grondig door met schoon water. Jaarlijks ontkalken wordt aanbevolen.

Wat moet ik doen bij lekkage?

Sluit onmiddellijk de watertoevoer en schakel de stroom uit. Controleer of de aansluitingen goed vastzitten of de binnenmantel beschadigd is. Neem contact op met een erkend installateur voor reparatie.

Kan ik de temperatuur van het water aanpassen?

Ja, de thermostaat is instelbaar. Draai aan de knop (meestal aan de onderzijde) om de gewenste temperatuur in te stellen, tussen 30°C en 75°C.

Hoe lang duurt het opwarmen van het water?

Het opwarmen van 5 liter water tot 60°C duurt ongeveer 10 minuten bij een vermogen van 1500 W.

Wat is het stroomverbruik van de Close-in Compact?

Het maximale verbruik is 1500 W. Bij een stand-by verbruik van bijna 0 W. De jaarlijkse kosten hangen af van het gebruik, typisch tussen €30 en €60 per jaar.

Is dit apparaat geschikt om te douchen?

Nee, de Close-in Compact is ontworpen voor een wastafel of keuken. Voor douchen is een grotere boiler nodig vanwege de beperkte capaciteit van 5 liter.

Hoe vervang ik de anode (beschermingsstaaf)?

Schakel het apparaat uit, tap het water af en draai de anode los (meestal aan de bovenkant). Vervang door een nieuwe anode van hetzelfde type. Controleer jaarlijks of deze niet versleten is.

Waarom komt er geen warm water uit de kraan?

Mogelijke oorzaken: de stroom is uitgeschakeld, de thermostaat staat te laag, de zekering is doorgeslagen of er zit lucht in het systeem. Controleer de stroomtoevoer en de instellingen. Laat de boiler ontluchten indien nodig.

GEBRUIKSAANWIJZING Close-in Compact Daalderop

Handleiding voor installatie en bediening

Installeer volgens deze handleiding en volgens de plaatselijk geldende installatie- en veiligheidsvoorschriften!

WAARSCHUWING!

Gebruik verwarmd water niet als drinkwater. Dit is een voorschrift van de waterleidingbedrijven.

WAARSCHUWING!

Als het snoer met stekker beschadigd is, mag de boiler niet gebruikt worden.

Daalderop

INHOUdSOPgAvE

Inleiding 2

1 Close-in® Compact installeren 3

1.1 Horizontale plaatsing 3
1.1.1 Horizontaal op waterdrukprincipe 3 1.1.2 Horizontale hot-fill plaatsing 5
1.2 Verticale plaatsing 7
1.2.1 Verticaal op waterdruk principe 7 1.2.2 Verticale hot-fill plaatsing 9

2 In gebruik nemen van de boiler 11

3 Aftappen van de boiler 11

4 Storingsgids 12

5 Garantie en service 13

7 Conformiteitsverklaring 14

INLEIdINg

Doel van dit document

Deze handleiding geeft u de juiste instructies voor een correcte aansluiting volgens het water - drukprincipe en een goede bediening van de Daalderop Close-in® Compact. Bij de installatie van de boiler en het in gebruik stellen daarvan dient u de instructies in deze handleiding exact te volgen. Indien u de boiler niet volgens deze instructies aansluit, vervalt elke aanspraak op garantie. Tevens is de fabrikant niet aansprakelijk voor schade, die het mogelijke gevolg is van een niet vakkundig uitgevoerde installatie en die voortvloeit uit het niet naleven van de voorschriften.

Toepassing van de boiler

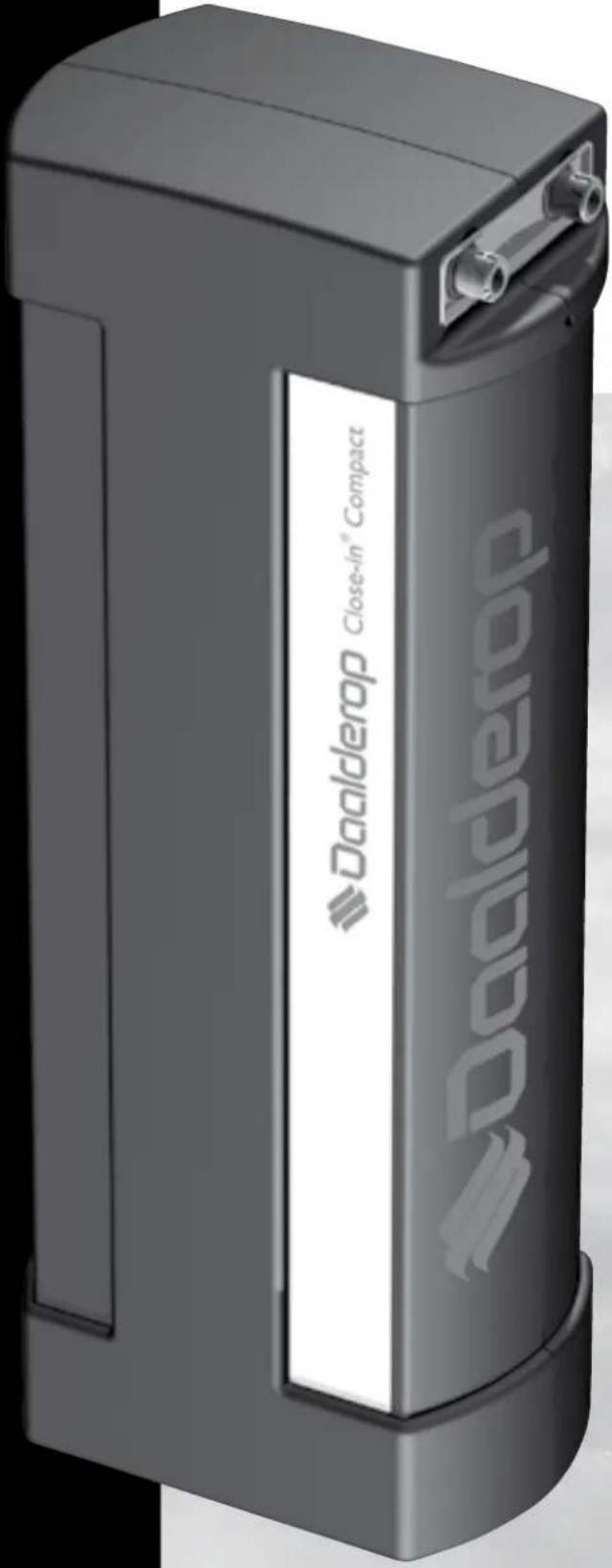

De Close-in® Compact van Daalderop is een warmwatertoestel bedoeld voor toepassing in de keuken of bijvoorbeeld bij een wastafel. Deze boiler is uitgevoerd met een koperen binnen-ketel en geschikt voor een waterdruk tot maximaal 8 bar.

Installatie van de boiler

De Close-in® Compact kan op waterdruk (via een inlaatcombinatie of veiligheidsgroep) aangesloten worden. Deze handleiding beschrijft de meest voorkomende installatie, namelijk die volgens het waterdrukprincipe en de hot-fill aansluiting. De inlaatcombinatie moet geschikt zijn voor een waterdruk van maximaal 8 bar en moet voldoen aan de eisen gesteld in de Kiwa beoordelingsrichtlijn BRL-K 630/02 en NEN-EN 1488: 2000. Boilers met een inlaatcombinatie dienen in een vorstvrije ruimte in verband met bevriezingsgevaar van expansieleidingen geplaatst te worden. De expansietrechter bevestigd aan de inlaatcombinatie moet in neergaande richting geplaatst worden.

Onderhoud van de boiler en overdrukventiel

De mantel van de boiler kan met een normaal, niet schurend huishoudelijk reinigingsmid - del worden afgenomen. Afhankelijk van de gebruiksintensiteit en de samenstelling van het leidingwater kan zich in de ketel kalkaanslag vormen. In extreme gevallen zal het kalkaanslag verwijderd moeten worden. Om dit tegen te gaan adviseren wij u uw boiler jaarlijks te ontkalken (m.n. in gebieden met hard water > 12 °dH). Het overdrukventiel moet regelmatig bediend worden om te testen of deze niet geblokkeerd wordt door verontreiniging.

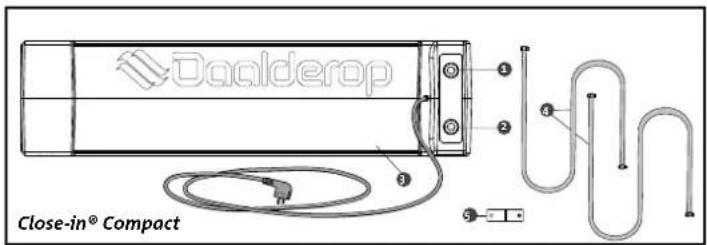

Overzicht onderdelen

Controleer of alle onderdelen in de verpakking aanwezig zijn.

1. Boiler-uitlaat (rood)
2. Boiler-inlaat (blauw)
3. Snoer met stekker (H05VV-F3G1.0)
4. 2 flexibele aansluitleidingen (1 m)
5. Montagebeugel

Extra installatie-accessoires

Boileraansluitset, Daalderop artikelnummer 07.92.64.047

1 CLOSE-IN ® COMPACT INSTALLEREN

De Close-in® Compact is op verscheidene manieren te plaatsen. Zowel horizontaal als verticaal in het keukenkastje en horizontaal achter de plint. In deze handleiding lichten we vier voorkomende installaties toe: horizontaal en verticaal op waterdruk principe en als hot-fill.

1.1 HORIZONTALE PLAATSINg

De Close-in® Compact kan horizontaal achter de plint of in het kastje geplaatst worden. Let daarbij op dat de boiler op de juiste wijze wordt geplaatst. Dit houdt in dat de zijde waarop het logo zichtbaar is, aan de bovenzijde is geplaatst. Tevens is dan het Daalderop logo op de zijkant leesbaar. In deze situatie is de bovenste aansluiting de warmwater aansluiting, welke herkenbaar is aan de rode ring rondom de aansluiting.

Men kan de boiler vervolgens op twee manieren aansluiten: op basis van het waterdruk principe en als hot-fill.

1.1.1 HORIZONTAAL OP WATERdRUK PRINCIPE

De Close-in® Compact kan middels een aansluiting volgens het waterdrukprincipe met behulp van een inlaatcombinatie geïnstalleerd worden.

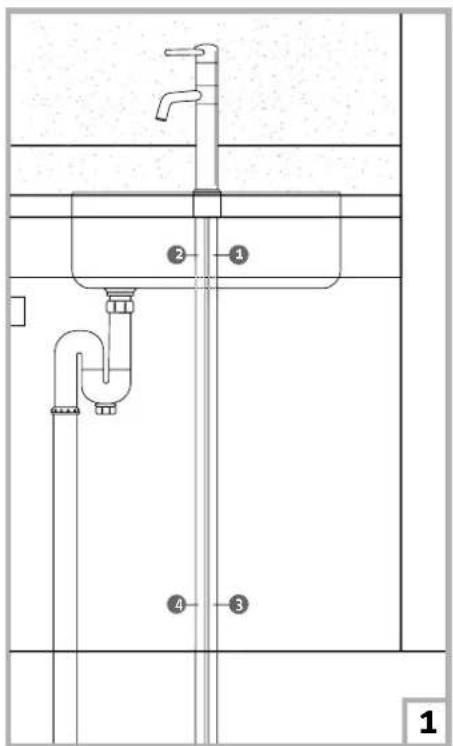

Beginsituatie.

(1) Koudwaterinlaat
(2) Warmwaterinlaat
(3) Koudwaterleiding
(4) Warmwaterleiding

a. Sluit de hoofdwaterkraan af voordat u met de werkzaamheden aan de water-leiding begint.

b. Dop de warmwaterleiding (4) af.

LET OP!

1. CONTROLEER HET

AANSLUITSNOER

Indien het aansluitsnoer beschadigd is, moet deze vervangen worden door de fabrikant of zijn servicevertegenwoordiger om gevaarlijke situaties te vermijden.

LET OP!

2. AANSLUITING OP

WANDCONTACTDOOS

De Close-in Compact dient als inbouwapparaat te allen tijde gemakkelijk uit te schakelen te zijn. Aansluiting op een wandcontactdoos welke geplaatst is achter de plint is niet toegestaan.

Indien tijdens het opwarmen geen expansiewater via de inlaatcombinatie wegloopt, schakel dan onmiddellijk de spanning uit.

LET OPI

De afstand tussen de inlaat- combinatie en de boiler mag maximaal 2 meter zijn.

WAARSCHUWING!

De expansie-uitloop van de inlaatcombinatie dient vrij in de atmosfeer te blijven. Deze buis mag nooit door een buis of slang worden omsloten.

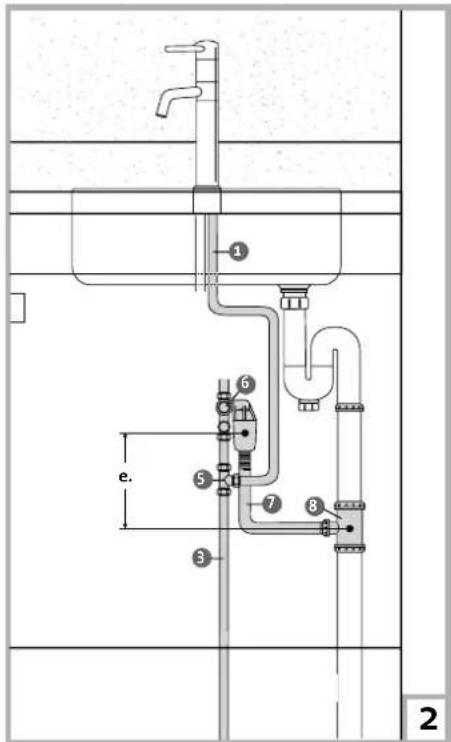

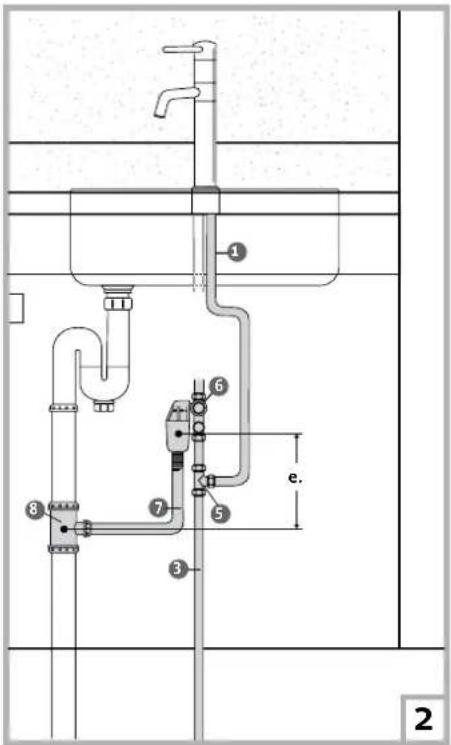

c. Sluit de koudwaterkraaninlaat (1) via een T-stuk (5) aan op de koudwaterleiding (3).
d. Plaats de inlaatcombinatie (6) op de koudwaterleiding (3) boven het T-stuk (5) en verbind de trechter met de flexibele kunststofslang (7) aan het afvoer-T-stuk (8).
e. Het afvoer-T-stuk (8) moet in de afvoerleiding worden geplaatst. Dit T-stuk moet in hoogte lager geplaatst worden dan de trechter in verband met gevaar voor overstroming van de trechter.

f. Plaats de boiler in het aanrechtkastje of achter de plint (op een horizontaal en trillingsvrij vlak).
g. Sluit de uitlaat van de inlaatcombinatie (6) aan op de boilerinlaat (gemarkeerd met blauwe ring) met behulp van een metalen flexibele slang (9).
h. Sluit de boileruitlaat (gemenkeerd met rode ring) aan op de warmwaterkraaninlaat (2). Gebruik hiervoor een metalen flexibel slang (10).

i. Open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en ontlucht.

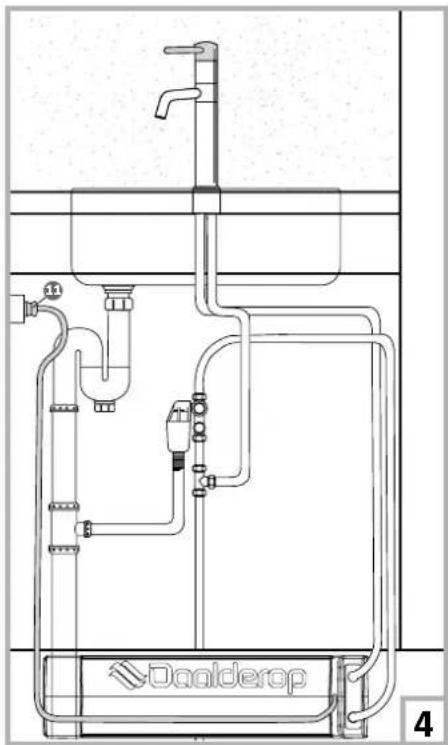

j. Steek de stekker (11) in het stopcontact. U kunt de boiler in gebruik nemen.

1.1.2 HORIZONTALE HOT-FILL PLAATSINg

De Hot-fill boiler dient aangesloten te worden middels een inlaatcombinatie (WD). Het plaatsen van een Hot-fill opstelling zonder inlaatcombinatie is enkel mogelijk indien voldaan wordt aan de richtlijnen van de Vewin.

LET OP!

De stekker mag pas in het contact worden gestoken als de boiler is gevuld en ontlucht.

LET OP!

Controleer, tijdens het vullen van de boiler, de installatie op lekkage.

Indien tijdens het opwarmen geen expansiewater via de inlaatcombinatie wegloopt, schakel dan onmiddellijk de spanning uit.

LET OPI

De afstand tussen de inlaat- combinatie en de boiler mag maximaal 2 meter zijn.

WAARSCHUWING!

De expansie-uitloop van de inlaatcombinatie dient vrij in de atmosfeer te blijven. Deze buis mag nooit door een buis of slang worden omsloten.

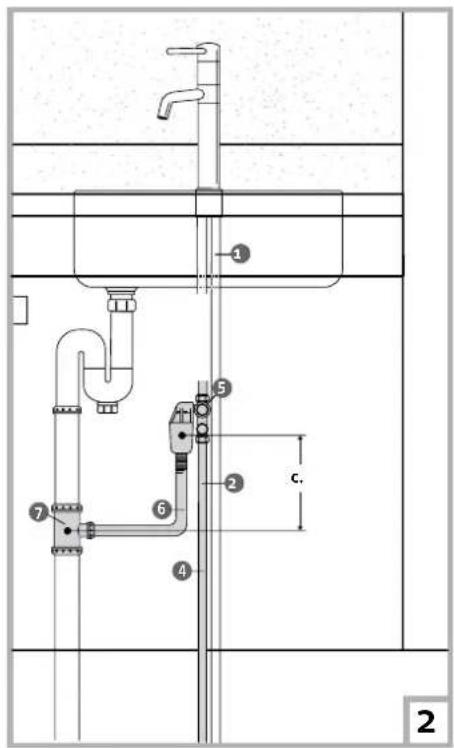

b. Plaats de inlaatcombinatie (5) op de warmwaterleiding (4) en verbind de trechter met de flexibele kunststofslang (6) aan het afvoer-T-stuk (7).

c. Het afvoer-T-stuk moet in de afvoerleiding worden geplaatst. Dit T-stuk moet in hoogte lager geplaatst worden dan de trechter in verband met gevaar voor over stroming van de trechter.

d. Plaats de boiler in het aanrechtkastje of achter de plint (op een horizontaal- en trillingsvrij vlak).

e. Sluit de uitlaat van de inlaatcombinatie (5) aan op de boilerinlaat (gemarkkeerd met blauwe ring) met behulp van een metalen flexibele slang (8).

f. Sluit de boileruitlaat (gemarkeerd met rode ring) aan op de warmwaterkraaninlaat (2). Gebruik hiervoor een metalen flexibele slang (9).

g. Open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en ontlucht.

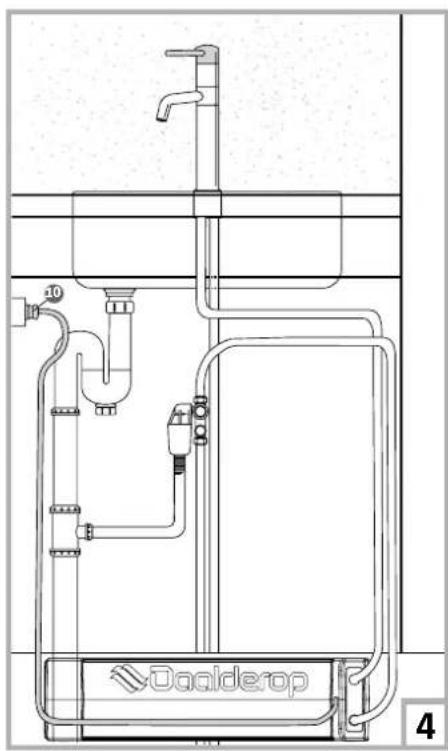

h. Steek de stekker (10) in het stopcontact. U kunt de boiler in gebruik nemen.

1.2 vERTICALE PLAATSINg

De Close-in® Compact kan verticaal in het kastje geplaatst worden.

Let daarbij op dat de boiler op de juiste wijze wordt geplaatst. De aansluitingen bevinden zich dan aan de bovenzijde van de boiler. Men kan de boiler vervolgens op twee manieren aansluiten: op basis van het waterdruk principe en als hot-fill.

De Close-in® Compact kan middels een aan sluiting volgens het waterdrukprincipe met behulp van een inlaatcombinatie geïnstalleerd worden.

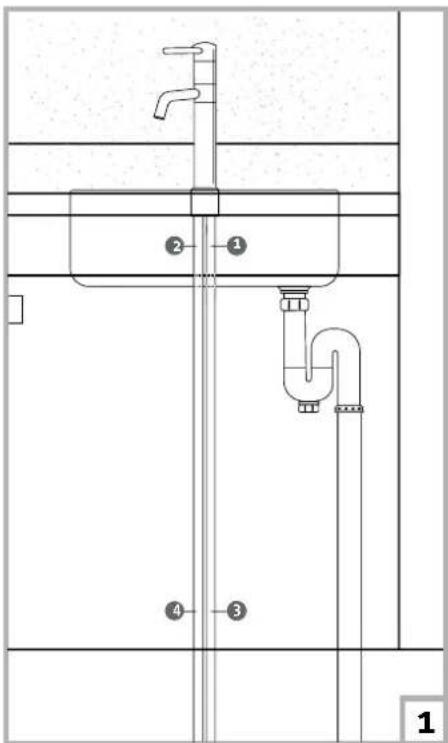

Beginsituatie.

(1) Koudwaterinlaat
(2) Warmwaterinlaat
(3) Koudwaterleiding
(4) Warmwaterleiding

a. Sluit de hoofdwaterkraan af voordat u met de werkzaamheden aan de waterleiding begint.

b. Dop de warmwaterleiding (4) af.

LET OP!

De stekker mag pas in het contact worden gestoken als de boiler is gevuld en ontlucht.

LET OP!

Controleer, tijdens het vullen van de boiler, de installatie op lekkage.

Indien tijdens het opwarmen geen expansiewater via de inlaatcombinatie wegloopt, schakel dan onmiddellijk de spanning uit.

LET OPI

De afstand tussen de inlaat- combinatie en de boiler mag maximaal 2 meter zijn

WAARSCHUWING!

De expansie-uitloop van de inlaatcombinatie dient vrij in de atmosfeer te blijven. Deze buis mag nooit door een buis of slang worden omsloten.

Daalderop

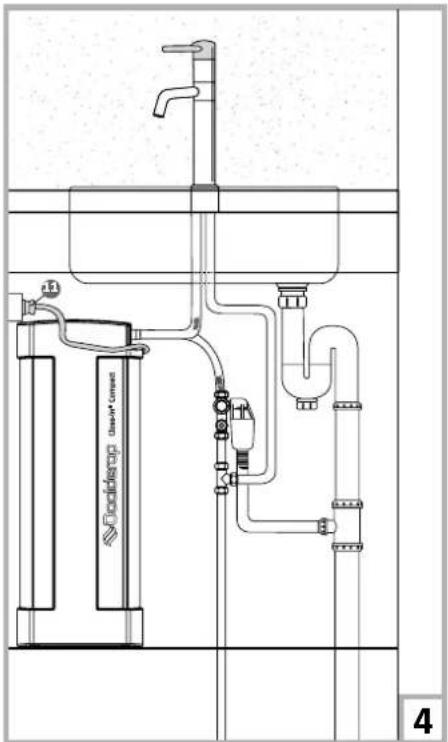

c. Sluit de koudwaterkraaninlaat (1) via een T-stuk (5) aan op de koudwaterleiding (3). d. Plaats de inlaatcombinatie (6) op de koudwaterleiding (3) boven het T-stuk (5) en verbind de trechter met de flexibele kunststofslang (7) aan het afvoer-T-stuk (8). e. Het afvoer-T-stuk (8) moet in de afvoerleiding worden geplaatst. Dit T-stuk moet in hoogte lager geplaatst worden dan de trechter in verband met gevaar voor overstroming van de trechter.

f. Plaats de boiler in het aanrechtkastje (op een horizontaal- en trillingsvrij vlak).
g. Gebruik de bijgeleverde montagebeugel om de Close-in Compact in verticale positie te monteren. Deze beugel voorkomt omvallen, wat zou kunnen resulteren in slecht of onveilig functioneren. Deze beugel is overigens niet geschikt als ophangbeugel.
h. Sluit de uitlaat van de inlaatcombinatie (6) aan op de boilerinlaat (gemarkkeerd met blauwe ring) met behulp van een metalen flexibele slang (9).
i. Sluit de boileruitlaat (gemarkeerd met rode ring) aan op de warmwaterkraaninlaat (2). Gebruik hiervoor een metalen flexibele slang (10).

j. open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en ontlucht.

k. Steek de stekker (11) in het stopcontact. U kunt de boiler in gebruik nemen.

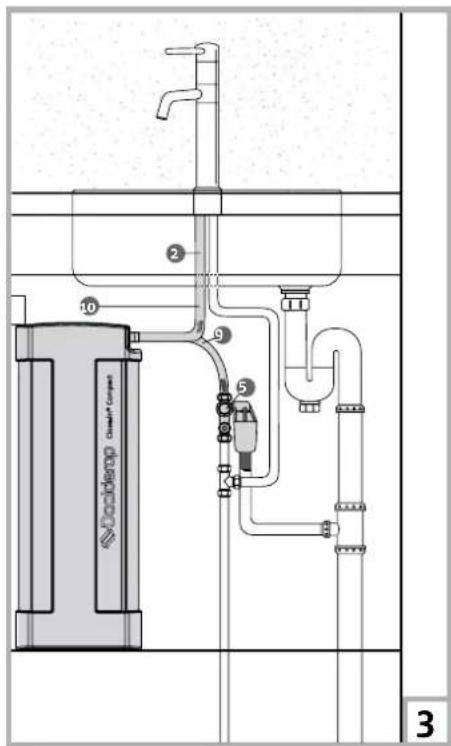

1.2.2 vERTICALE HOT-FILL PLAATSINg

De Hot-fill boiler dient aangesloten te worden middels een inlaatcombinatie (WD). Het plaatsen van een Hot-fill opstelling zonder inlaatcombinatie is enkel mogelijk indien voldaan wordt aan de richtlijnen van de Vewin.

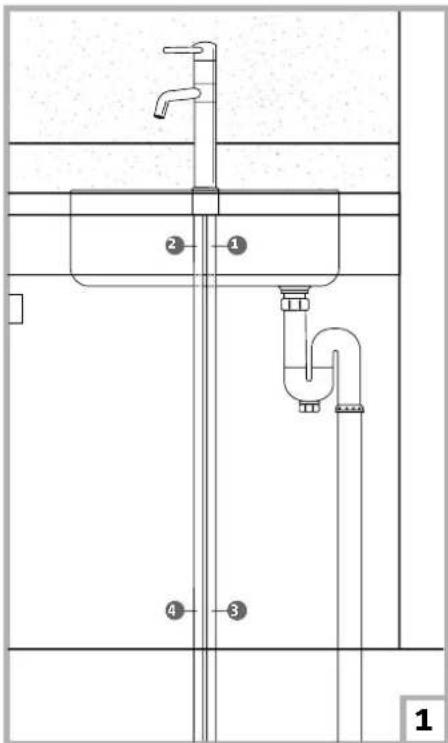

Beginsituatie.

(1) Koudwaterinlaat
(2) Warmwaterinlaat
(3) Koudwaterleiding
(4) Warmwaterleiding

a. Sluit de hoofdwaterkraan af voordat u met de werkzaamheden aan de water-leiding begint.

LET OP!

De stekker mag pas in het contact worden gestoken als de boiler is gevuld en ontlucht.

LET OP!

Controleer, tijdens het vullen van de boiler, de installatie op lekkage.

Indien tijdens het opwarmen geen expansiewater via de inlaatcombinatie wegloopt, schakel dan onmiddellijk de spanning uit.

LET OPI

De afstand tussen de inlaat- combinatie en de boiler mag maximaal 2 meter zijn.

WAARSCHUWING!

De expansie-uitloop van de inlaatcombinatie dient vrij in de atmosfeer te blijven. Deze buis mag nooit door een buis of slang worden omsloten.

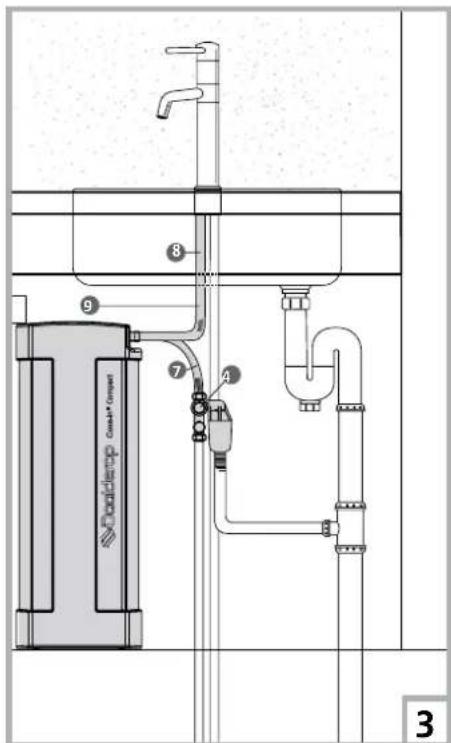

b. Plaats de inlaatcombinatie (5) op de warmwaterleiding (4) en verbind de trechter met de flexibele kunststofslang (6) aan het afvoer-T-stuk (7).

c. Het afvoer-T-stuk moet in de afvoerleiding worden geplaatst. Dit T-stuk moet in hoogte lager geplaatst worden dan de trechter in verband met gevaar voor overstroming van de trechter.

d. Plaats de boiler in het aanrechtkastje (op een horizontaal- en trillingsvrij vlak).
e. Gebruik de bijgeleverde montagebeugel om de Close-in Compact in verticale positie te monteren. Deze beugel voorkomt omvallen, wat zou kunnen resulteren in slecht of onveilig functioneren. Deze beugel is overigens niet geschikt als ophangbeugel.
f. Sluit de uitlaat van de inlaatcombinatie (5) aan op de boilerinlaat (gemenkeerd met blauwe ring) met behulp van een metalen flexibele slang (8).
g. Sluit de boileruitlaat (gemarkeerd met rode ring) aan op de warmwaterkraaninlaat (2). Gebruik hiervoor een metalen flexibele slang (9).

h. Open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en ontlucht.

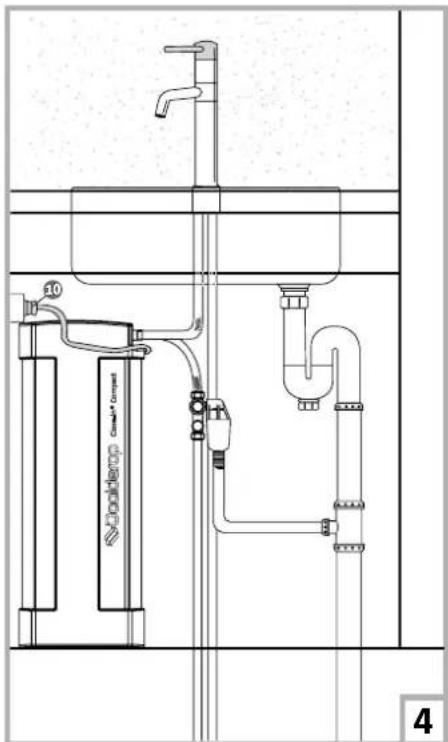

i. Steek de stekker (10) in het stopcontact. U kunt de boiler in gebruik nemen.

2 IN gEBRUIK NEMEN vAN dE BOILER

Controleer eerst, voordat de boiler in gebruik wordt genomen, of deze gevuld is met water om beschadiging te voorkomen. Steek de stekker in een geaarde wandcontactdoos.

Controleer, tijdens het opwarmen van het water in de boiler, of het expansiewater via de uit - loop van de inlaatcombinatie/kraan weg druppelt. Na ongeveer een kwartier opwarming is de boiler gereed voor gebruik.

3 AFTAPPEN vAN dE BOILER

1. Haal altijd eerst de stekker uit het stopcontact.
2. Draai de warmwaterkraan open tot er alleen nog maar koud water uit de kraan stroomt.
3. Draai de warmwaterkraan dicht en sluit de hoofdwaterkraan of de stopkraan van de inlaat combinatie af.
4. Om de druk van de warmwaterleiding af te halen, moet wederom de warmwaterkraan worden geopend. Draai deze weer dicht zodra er geen water meer stroomt.
5. Koppel de leidingen los van de boiler.
6. U kunt nu het water uit de boiler halen door deze leeg te gieten.

LET OP!

De stekker mag pas in het contact worden gestoken als de boiler is gevuld en ontlucht.

LET OPI

Controleer, tijdens het vullen van de boiler, de installatie op lekkage.

LET OP!

Bij het uitschakelen van de boiler en bij het gebruik van een tijdschake- laar kan de temperatuur onder 60°C dalen, waardoor de kans op Legionellabacteriën toeneemt. Het is in dergelijk geval, noodzakelijk dat de boiler voor gebruik volledig en tot de maximale temperatuur opgewarmd wordt. Zeker bij langere stilstand is het raadzaam de leidingen een minuut lang door te spoelen. Let daar- bij op dat het water niet verneveld.

4 STORINgSgIdS

KLACHT OORZAAK OPLOSSING
Waterlekkage.	a. Aansluiting op de boiler lekt.b. Water lekt uit boiler.	a. Draai de koppelingen vast of vervang deze.b. *
Er komt geen water uit de warmwaterkraan.	a. De hoofdwaterkraan is afgesloten.b. De stopkraan van de inlaatcombinatie is afgesloten.	a. Draai de hoofdwaterkraan open.b. Draai de stopkraan van de inlaatcombinatie open.
Er komt koud water uit de warmwaterkraan omdat de boiler niet werkt.	a. Er staat geen spanning op de boiler.b. De thermostaat/beveiliging is onderbroken.	a. Controleer het net en herstel de onderbreking.b. *
Er komt stoom uit de warm - waterkraan.	a. De thermostaat/beveiliging blijft ingeschakeld.	a. *
Kortsluiting / de aard-lekschakelaar wordt onderbroken.	a. Er zit sluiting in de elektrische bedrading van de boiler.	a. *

* Het toestel is onherstelbaar beschadigd.

Wanneer het toestel onherstelbaar beschadigd is, kunt u het toestel retourneren naar het verkoopadres. Het verkoopadres zal zorgdragen voor de afhandeling van de garantie en het op verantwoorde wijze afvoeren van het toestel.

5 gARANTIE EN SERvICE

Garantiebepaling

Dit toestel wordt door Daalderop BV gegarandeerd op materiaal- en /of constructiefouten. Deze garantie is geldig tegen de hierna vermelde duur en voorwaarden.

Garantieverlening

De zorg voor de uitvoering van de garantie berust bij de erkende installateur waar het toestel is betrokken. Garantieduur geldend vanaf de aankoopdatum, die vermeld staat op de factuur.

• Koperen boilervat t/m 5de jaar volledige garantie (exclusief arbeidsloon en voorrijkosten).
• Overige componenten 2 jaar volledige garantie (exclusief arbeidsloon en voorrijkosten).

Garantievoorwaarden

1. De aankoopnota, met vermelding van de aankoopdatum en het typenummer van het toestel, dient bij de garantieaanvraag te worden overlegd.
2. Het toestel dient te zijn voorzien van een typeplaatje met type- en serienummer.
3. De garantie geldt alleen voor materiaal- en constructiefouten; dit ter beoordeling door

Daalderop BV.

1. Het toestel dient uitsluitend volgens de installatie- en bedieningshandleiding te zijn geïnstalleerd, gebruikt en onderhouden.
2. Het toestel mag alleen onder de in de installatie- en bedieningshandleiding vermelde omstandigheden en gebruikscondities te zijn toegepast.
3. Het toestel mag geen wijzigingen in de constructie hebben ondergaan.
4. Niet onder de garantie vallen defecten die het gevolg zijn van:

• Kalk.
- Droogkoken.
- Te hoge en/of verkeerde spanning zoals is gesteld in de installatie- en bedieningshandleiding.
- In- of uitwendige corrosie of ketelsteenafzetting.
- Inwerking van agressieve vloeistoffen, dampen of gassen.
- Inwerking van chemische toevoegingen aan het drinkwatercircuit.
- Blikseminslag, brand of natuurrampen.
- Nalatigheid, onoordeelkundig gebruik of geweld van buitenaf.
- Normale slijtage.

1. Garantie wordt enkel en alleen verstrekt als de kwaliteit van het cv- en leidingwater voldoet aan de voorwaarden zoals deze door de World Health Organisation zijn gesteld:

2. pH 7 < pH < 9,5

3. Fe < 0,2 mg/l
4. Cl < 150 mg/l
5. geleidbaarheid < 125 mS/m
   • waterhardheid < 15 °dH*.

*) Tussen 15 °dH en 20 °dH is om de 3 jaar een anti-kalkbehandeling noodzakelijk. Het bewijs van de anti-kalkbehandeling dient bij garantieaanvraag te worden overlegd. Boven de 20 °dH vervalt de garantie.

• Daalderop BV aanvaardt geen claims ten gevolge van secundaire schade zoals bedrijfsschade, waterschade en brandschade.
• Reparatie, herstel of vervanging van onderdelen onder de garantie leidt niet tot verlenging van de garantieperiode van het toestel zelf.

Service

Meldt u zich bij de plaatselijke installateur of verkooppunt bij problemen met de installatie en/of de bediening van de boiler.

UITVOERING BOILER

Ketel: Koper 99,9%

Isolatie: CFK-vrij

Polystyreen, Polyurethaan

schuim, Kiezelzuur

Mantel: ABS

KEURMERKEN

IP24D

6 TECHNISCHE gEgEvENS

BOILER CLOSE-IN® COMPACT
Type
Artikelnummer NL 07.02.10.631
Artikelnummer BE 07.02.11.631
Inhoud [ltr] 5
Spanning [V] 220 - 240
Vermogen [W]	2200
Belasting [A]	10
Temperatuurbereik [°C]	50-60
Temperatuurbegrenzer [°C]	110
Opwarmtijd (ΔT = 55°C) bij horizontale plaatsing	[min]	13
Opwarmtijd (ΔT = 55°C) bij verticale plaatsing	[min]	10
Stilstandverlies [W/h]	18	6
Wateraansluiting	[inch]	3/8 ext.
Werkdruk	[kPa]	800
Hoogte	[mm]	143
Breedte [mm]	550
Diepte	[mm]	211
Gewicht (leeg)	[kg]	4,5

7 CONFORMITEITSvERKLARING

Daalderop BV verklaart dat het product / erklärt daß die Produkten / declares that following products: Close-in® Compact voldoet aan de volgende productspecifications / die folgenden Produktspezifikation entspricht /are in conformity with the following specifications:

EN 60335-1:2002+A1:2004+A11:2004.

EN 60335-2-21:2003+A1:2005

EN 50366:2003

Beschermingsgraad /

Schutzklasse /protection level:

IP24D (EN 60529)

Deze producten voldoen aan de bepalingen gesteld in de richtlijnen /
