Type product	Videorecorder (VHS/S-VHS)
Merk	Panasonic
Model	NV-HV61EGK
Afmetingen (B x H x D)	430 x 89 x 276 mm (bij benadering)
Gewicht	3,5 kg (bij benadering)
Voedingsspanning	220-240 V wisselstroom, 50/60 Hz
Vermogen in bedrijf	15 W
Vermogen in stand-by (Power save)	3 W
Video systeem	PAL (NTSC weergave op PAL TV)
Bandsnelheid	SP (23,39 mm/s), LP (11,7 mm/s)
Opname-/weergavetijd (E-240 cassette)	SP: 240 min, LP: 480 min
Horizontale resolutie (kleur)	> 240 lijnen (VHS, SP), 400 lijnen (S-VHS/S-VHS-ET, SP)
Signaal-ruisverhouding video (kleur)	> 43 dB (SP)
Geluidsfrequentiebereik (Hi-Fi spoor)	20 Hz tot 20 kHz
Dynamisch bereik audio (Hi-Fi)	> 90 dB
Koppen configuratie	4 videokoppen (S-VHS/Hi-Fi), 2 audiokoppen
Aansluitingen	2x 21-polige scart (AV1, AV2), S-VIDEO-uitgang, VIDEO-uitgang, AUDIO-uitgang (L/R), RF IN/OUT
Speciale functies	ShowView, INTELLIGENT TIMER, 3D DNR, TBC, CVC super, JET REW, QUICK ERASE
Afstandsbediening	Multifunctioneel (VCR + Panasonic TV)
Bedrijfstemperatuur	5 °C tot 40 °C
Luchtvochtigheid	35% tot 80% rel. luchtvochtigheid

Veelgestelde vragen - NV-HV61EGK PANASONIC

Hoe sluit ik de videorecorder aan op de televisie?

U kunt de VCR aansluiten via een 21-polige scartkabel (AV1) of een S-VIDEO-kabel. Sluit de antenne aan op RF IN en de RF OUT op de televisieantenne-ingang. Volg de stappen in de handleiding voor VCR Auto Setup.

De afstandsbediening werkt niet. Wat kan ik doen?

Controleer of de batterijen correct zijn geplaatst en vervang ze indien nodig. Zorg dat u binnen 7 meter van het toestel bent. Verwijder obstakels tussen afstandsbediening en VCR.

Hoe programmeer ik een opname met ShowView?

Druk op de toets ShowView op de afstandsbediening. Voer de ShowView-code in uit de tv-gids en bevestig met ENTER. De VCR stelt automatisch de zender, start- en stoptijd in. Druk op TIMER om de opname in te schakelen.

Waarom neemt de VCR geen programma's op?

Controleer of de cassette een intact wisbeveiligingslipje heeft. Zorg dat de datum en tijd correct zijn ingesteld. Bij geprogrammeerde opnames moet de VCR in de opnamegereedheid staan (controleer of het symbool ⏻ op het display brandt). Kijk of de start- en stoptijd goed zijn ingevoerd.

Het beeld is gestoord tijdens weergave. Wat moet ik doen?

Druk tijdens weergave op de programmakeuzetoetsen (-) of (+) om de spoorpositie bij te regelen tot het beeld helder is. Schakel indien nodig 3D DNR of TBC in via de toetsen op de voorkant of afstandsbediening.

Kan ik NTSC-videobanden afspelen?

Ja, de VCR ondersteunt NTSC-weergave op een PAL-televisie. Plaats de NTSC-cassette en start de weergave. Stel eventueel uw televisie bij als er storingen optreden. Opnemen in NTSC is niet mogelijk.

Hoe stel ik de datum en tijd in?

Druk op MENU, navigeer naar Datum en tijd en kies AUTO voor automatische instelling via een tv-zender. Als dit niet werkt, kies MANUAL en voer de tijd en datum in met ▲▼ of de cijfertoetsen, bevestig met ENTER.

Wat is de INTELLIGENT TIMER-functie?

INTELLIGENT TIMER slaat de laatste 5 geprogrammeerde opnames op, zodat u deze kunt hergebruiken voor herhalingen van programma's op dezelfde zender en tijd. Druk op I-TIMER om een opname te selecteren en druk op TIMER om de opname gereed te zetten.

Hoe wis ik een volledige cassette snel?

Gebruik de QUICK ERASE-functie. Houd de toets QUICK ERASE op het toestel enkele seconden ingedrukt. Het wissen duurt ca. 30 minuten voor een E-180 cassette.

De VCR schakelt niet in. Wat is er aan de hand?

Controleer of de netkabel stevig is aangesloten. Als de stand-by-led niet brandt, kan de Power save-modus zijn ingeschakeld. Druk op de aan/uit-knop om de VCR in te schakelen. Zet Power save op UIT in het instellingenmenu.

GEBRUIKSAANWIJZING NV-HV61EGK PANASONIC

Lees deze bedieningshandleiding en met name de veiligheidsinstructies op pagina 3 volledig door alvorens het toestel aan te sluiten, in gebruik te nemen of instellingen tot stand te brengen.

Inhoudsopgave

Pagina

Meegeleverde Accessoires 2

Inleggen van batterijen

Veiligheidsinstructies 3

Front VCR 4

Achterzijde VCR 5

Functies van de afstandsbediening 6-7

Aansluiting met 21-polige scartkabel 8

VCR Auto Setup met 21-polige scartkabel

Aansluiting met S-VIDEO-kabel 9

VCR Auto Setup met S-VIDEO-kabel

Aansluiting met RF-coaxiaalkabel 10

VCR Auto Setup met RF-coaxiaalkabel

Kanaal afstemmen / Verhelpen van beeldstoringen 11

Instelling van Datum en tijd

Externe toestellen

Aansluiting van Set Top Box, satellietontvanger, decoder 12

Aansluiting van een versterker, aansluiting aan AV3-ingang 13

Menubesturing 14

Manuele instellingen

Televisiezender opnieuw invoeren 15

Naam en volgorde wijzigen 16

Zendertabel nieuw aanleggen 17

Herstart / Aanleveringstoestand

Menu Instellingen 18-19

Opname 20

Opnameprogrammering 21-22

Opname met INTELLIGENT TIMER 23

Opname met ShowView 24

Opname met externe opnamebesturing 25

Weergave 26

Algemene comfortabele functies 27-28

NICAM geluidssysteem, NTSC weergave 29

Voordat u een beroep doet op de klantenservice 30

Trefwoordenoverzicht laatste pagina

Geachte klant

Wij bedanken u voor uw vertrouwen dat u hebt gekozen voor dit hoogwaardige apparaat. Panasonic is één van de toonaangevende bedrijven in de consumenten-elektronica. Wij zijn er zeker van dat u met dit apparaat in ieder opzicht tevreden zult zijn.

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Inleggen van batterijen

Levensduur van de batterij afhankelijk van de gebruiksfrequentie, ca. 1 jaar.

• Geen oude en nieuwe batterijen of verschillende batterijsoorten tezamen gebruiken.
• Alleen batterijen zonder schadelijke stoffen (zoals lood, cadmium, kwik) gebruiken.
• Gebruik geen oplaadbare batterijen.
• Wanneer de afstandsbediening langere tijd niet wordt gebruikt, de batterijen er uitnemen.
• De batterijen niet verhitten of kortsluiten.
• Lege batterijen onmiddellijk vervangen en door type AA, UM3 of R6 vervangen.
• Bij het aanbrengen op de correcte poolaansluiting + en - letten.

Batterijen, verpakkingen en het oude toestel moeten overeenk. de voorschriften worden verwijderd Deze horen niet in het huishoudelijk afval thuis.

Veiligheidsinstructies

Bescherm het toestel tegen hoge temperaturen en temperatuurschommelingen

Bescherm het toestel tegen magneten of gemagnetiseerde objecten.

Steek geen vingers of vreemde voorwerpen in het toestel.

Bescherm het toestel tegen vloeistoffen.

Bescherm het toestel tegen vocht en stof.

Zet het toestel horizontaal neer. Plaats geen zware voorwerpen op het toestel.

Spanning: gebruik de voor het toestel aangegeven spanningsvoorziening.

Stroomkabelbeveiliging: let erop dat de stroomkabel correct aangesloten wordt. Gebruik alleen een onbeschadigde kabel. Gebrekkige aansluitingen of beschadigingen van de kabel kunnen tot brand of stroomschokken leiden.

Onderhoud: probeer nooit om het toestel zelf te repareren. Als er een probleem ontstaat, dat in deze gebruiksaanwijzing niet beschreven is, richt u zich dan a.u.b. tot uw dealer of een geautoriseerde klantenservice.

Het modelnummer en serienummer van dit product vindt u beide op de achterkant van het apparaat. Noteer ze ergens en bewaar ze voor toekomstig gebruik. Model No. Serial No.

WAARSCHUWING:

TENEINDE HET GEVAAR VOOR BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN BLOOTGESTELD AAN REGEN, VOCHT, EN DRUPPELEND OF SPATTEND WATER, EN MOGEN ER GEEN VOORWERPEN MET WATER OF ANDERE VLOEISTOFFEN ERIN, ZOALS BLOEMENVAZEN, OP HET APPARAAT WORDEN GEZET.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.
• ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS.
  • ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT.
  • DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT.

Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken.

De apparatuur dient dicht bij een stopcontact te worden geïnstalleerd en de netstekker dient zodanig te worden geplaatst dat hij gemakkelijk bereikbaar is in geval van problemen.

Front VCR

Uitvoerige informatie vindt u op de aangegeven pagina's.

CVC super-Crystal View Control super: het beeld wordt automatisch zo helder en scherp mogelijk ingesteld.

SV121 HV61 HV51 MV21 MV16

	Stand-by/aan schakelaar ⏻/I		Stop beëindigt opname, weergave of het spoelen.
	VCR in opnamegereedheid schakelen.	21	Weergave
	Opname	20	Snel terugspoelen naar het begin van de cassette.
	Cassette er uitnemen.	28	Wissen van een cassette.
	Programmakeuzetoetsen		BeeldzoekloopSnel spoelen

SV121

3D DNR

3-dimensionale digitale ruisonderdrukking

28

TBC

Time Base Correction: optimalisering van de beeldstabiliteit.

28

Achterzijde VCR

SV121 HV61 HV51 MV21 MV16

1	AC IN~ (spanningsvoorziening)
2	S-VIDEO uitgang
3	VIDEO uitgang
4	AUDIO uitgangL = AUDIO uitgang linker kanaalR = AUDIO uitgang rechter kanaal

5	AV1 (21-polige scart-bus)
6	AV2 (21-polige scart-bus)
7	RF IN = antenne-ingang
8	RF OUT = antenne-uitgang

SV121 HV51 MV21 MV16 HV61

1	AC IN~ (spanningsvoorziening)
4	AUDIO uitgangL = AUDIO uitgang linker kanaalR = AUDIO uitgang rechter kanaal

5	AV1 (21-polige scart-bus)
6	AV2 (21-polige scart-bus)
7	RF IN = antenne-ingang
8	RF OUT = antenne-uitgang

SV121 HV61 MV21 MV16HV51EC

1 AC IN\~ (spanningsvoorziening)

5	AV1 (21-polige scart-bus)
6	AV2 (21-polige scart-bus)
7	RF IN = antenne-ingang
8	RF OUT = antenne-uitgang

SV121 HV61 HV51EG MV21 MV16

1 AC IN\~ (spanningsvoorziening)

5	AV (21-polige scart-bus)
7	RF IN = antenne-ingang
8	RF OUT = antenne-uitgang

Functies van de afstandsbediening

TV-besturing

Enkele Panasonic-televisietoestellen kunnen eveneens met de afstandsbediening van de VCR worden bestuurd.
	In- en uitschakelen van het televisietoestel.
	Keuze van de AV-ingang op het televisietoestel.
	Programmakeuzetoets
	Regeling van het volume.

VCR-weergave besturing

	Normale weergave	26
	Stop beëindigt de opname, weergave of het spoelen.Cassette uitnemen: Toets langer dan 3 seconden indrukken.
	Snel vooruit- of terugspoelen vanuit stilstand.Beeldzoekloop voorwaarts of achterwaarts tijdens de weergave.	27
PAUSEISLOW	Onderbreken van een opname.Stilstaand beeld of weergave in vertraagde opname.	27
INDEX	Opzoeken van het opnamebegin.	27
JET REW	Snel terugspoelen naar het begin van de cassette.	27

N2QAJB000088:NV-SV121, NV-HV61, NV-MV21 N2QAJB000090:NV-HV51, NV-MV16

VCR-Algemene besturing

[14227]	Stand-by/aan schakelaarIndrukken om het apparaat aan of uit te schakelen. In deuitgeschakelde stand verbruikt het apparaat nog geringehoeveelheid stroom.
[A3205]	Oproepen van een menu. 14
[VWX8X]	Verlaten van het menu. 14
INTUATEEL(TT705)	Omschakelen van de AV-ingang tussen tuner,A1, A2 en A3 (afhankelijk van het model). 13
[10645]	Geluidweergave-modus 28
[22C62]	Omschakelen van televisie-ontvangst op video-weergavekanaal.( HV51EG, MV21, MV16)niet voor
[FANK(T8E94)]	Opname met externe opnamebesturing. 25

VCR-opnamebesturing

	Menu ShowView(HV51, MV16)niet voor24		TIMER	VCR in opnamegereedheid schakelen.21
	Programmering v. uitzendingen die op dezelfde progr.-plaats en op hetzelfde tijdstip worden uitgezonden.23		REC	Opname20
	Schakelt de VCR tijdens de opname, weergave of in stilstand na de gekozen tijd over naar stand-by.26		REC MODE	Instelling van de bandsnelheid.20
	Het menu Geprogrammeerd opnemen verschijnt.21		A	Gemarkeerde zender wissen.16
	Geprogrammeerde opnamen oproepen.22		B	Gemarkeerde zender bewegen.16

Aansluiting met 21-polige scartkabel

Voer de hieronder beschreven stappen uit.

Scheid alle toestellen van het stroomnet.

1 Sluit de antenne op RF IN (antenne-ingang) van de VCR aan.
2 Verbind RF OUT (antenne-uitgang) van de VCR met de antenne-ingang van het televisietoestel.
3 Verbind de AV1 bus (21-polige scart-bus) van de VCR met de scartingang van het televisietoestel.
4 Sluit VCR en televisietoestel op het wisselstroomnet aan.

VCR Auto Setup met 21-polige scartkabel

* Wanneer het menu Country na het inschakelen niet verschijnt, kunt u het apparaat in de afleveringstoestand zetten (pagina 17). Daarna start de VCR Auto Setup opnieuw.

• Schakel uw televisietoestel in.
- Schakel met de Stand-by/aan schakelaar de VCR in. Het menu Country verschijnt.
- Kies met de pijltoetsen ◀◀◀◀retreffende land uit en bevestig de keuze met ENTER. De zenderzoekloop voor alle ontvangbare televisiezenders start. Duur ca. 5 minuten.

SV121 HV61 MV21 HV51 MV16

Wanneer het menu Datum en tijd verschijnt.

Worden datum en kloktijd niet via een televisiezender uitgezonden, dan moeten deze manueel worden ingesteld.

• Tijd en Datum met ▲▼ ◀► of 1 ● ●... 0 invoeren, daarna met ENTER opslaan.
  * Niet correct ingestelde datum of kloktijd beïnvloeden de geprogrammeerde opname van televisieprogramma's. (Op zomer- en wintertijd letten).

SV121 HV61 MV21 HV51 MV16

Na de automatische zenderzoekloop moeten datum en tijd manueel worden ingesteld.

- Tijd en Datum met ▲▼ ◀ of 1 ● ● ... 0 invoeren, daarna met ENTER opslaan.

Aansluiting met S-VIDEO-kabel

Alleen voor Sv121

Voer de hieronder beschreven stappen uit.

Scheid alle toestellen van het stroomnet.

1 Sluit de antenne op RF IN aan (antenne-ingang) van de VCR.
2 Verbind de RF OUT (antenne-uitgang) van de VCR met de antenne-ingang van het televisietoestel.
3 Verbind de S-VIDEO- uitgang van de VCR met de S-VIDEO-ingang van het televisietoestel.
4 Verbind de AUDIO- uitgang van de VCR (L//R) met de AUDIO-ingang van het televisietoestel.
5 Sluit de VCR en het televisietoestel op het wisselstroomnet aan.

VCR Auto Setup met S-VIDEO-kabel

Deze VCR beschikt over het S-VHS-formaat dat bij het afspelen van een S-VHS-videocassette een hoge beeldkwaliteit realiseert. Bij aansluiting met S-VIDEO-kabel kunt u eveneens cassettes weergeven die met het conventionele VHS-systeem werden opgenomen.

Country
Belgien	Italia	Sverige
Belgique	Nederland	Schweiz
België	Norge	Suisse
Danmark	Österreich	Svizzera
España	Deutschland	others
Ellaåða	Portugal
France	Suomi

SV121 HV61 HV51 MV21 MV16

* Wanneer het menu Country na het inschakelen niet verschijnt, kunt u het toestel in de afleveringstoestand schakelen (pagina 17). Daarna start de VCR Auto Setup opnieuw.

• Schakel uw televisietoestel in.
- Schakel met de Stand-by/aan schakelaar de VCR in. Het menu Country verschijnt.
- Kies met de pijltoetsen ◀◀◀◀retreffende land uit en bevestig met ENTER. De zenderzoekloop voor alle ontvangbare televisiezenders start. Duur ca. 5 minuten.

Wanneer het menu Datum en tijd verschijnt

Worden datum en kloktijd niet via een televisiezender uitgezonden, dan moeten deze manueel worden ingesteld.

• Tijd en Datum met ▲▼◀▶ of 1 3 ... 0 invoeren, daarna met ENTER opslaan.
  * Niet correct ingestelde datum of kloktijd beïnvloeden de geprogrammeerde opname van televisieprogramma's (op zomer- en wintertijd letten).

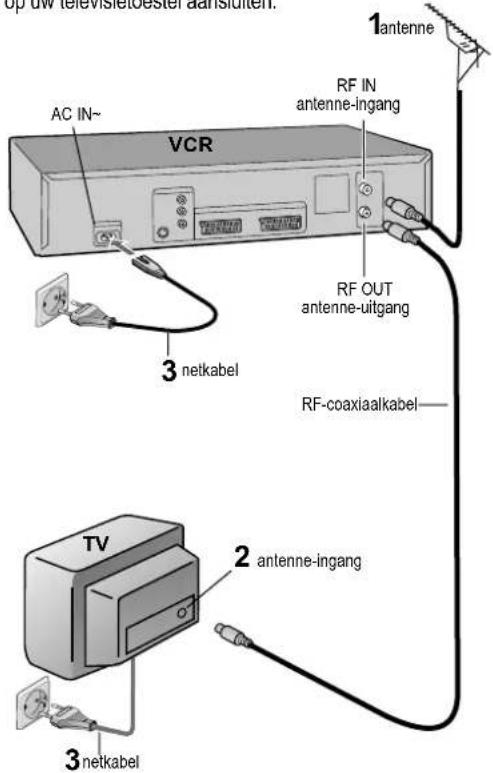

Aansluiting met RF-coaxiaalkabel

U kunt de VCR met een RF-coaxiaalkabel op uw televisietoestel aansluiten.

Voer de hieronder beschreven stappen uit.

Scheid alle toestellen van het stroomnet.

1 Sluit de antenne op RF IN (antenne-ingang) van de VCR aan.
2 Verbind RF OUT (antenne-uitgang) van de VCR met de antenne-ingang van het televisietoestel.
3 Sluit de VCR en het televisietoestel op het wisselstroomnet aan.

VCR Auto Setup met RF-coaxiaalkabel

* Wanneer het menu Country na het inschakelen niet verschijnt, kunt u het toestel in de afleveringstoestand schakelen (pagina 17). Daarna start de VCR Auto Setup opnieuw.

Het menu Country verschijnt.

- Kies met de pijltoetsen ◀retreffende land uit en bevestig met ENTER. De zenderzoekloop voor alle ontvangbare televisiezenders start. Duur ca. 5 minuten

SV121 HV61 MV21 HV51 MV16

Wanneer het menu Datum en tijd verschijnt

Worden datum en kloktijd niet via een televisiezender uitgezonden, dan moeten deze manueel worden ingesteld.

• Tijd en Datum met ▲▼◄► of 1 2 3... 0 invoeren, daarna met ENTER opslaan.
  * Niet correct ingestelde datum of kloktijd beïnvloeden de geprogrammeerde opname van televisieprogramma's. (Op zomer- en wintertijd letten.)

SV121 HV61 MV21 HV51 MV16

Na de automatische zenderzoekloop moeten datum en tijd manueel worden ingesteld.

- Tijd en Datum met ▲▼ ◀► of 1 2 3... 0 invoeren, daarna met ENTER opslaan.

Kanaal afstemmen / Verhelpen van beeldstoringen

Wanneer u het televisietoestel alleen via de RF-coaxiaalkabel wilt aansluiten, moet u het video-uitgangskanaal met het ingangskanaal van het televisietoestel afstemmen.

Beeldscherm-weergave

Testbeeld

VCR-display

RF-uitgangskanaal

RF-uitgangskanaal

Testbeeld

• Schakel uw televisietoestel in.
- Schakel met de Stand-by/aan schakelaar de VCR in.
- Druk ca. 5 seconden op MENU. Het vooraf ingestelde kanaal verschijnt in het VCR-display.
- Televisietoestel afstemmen, totdat het testbeeld verschijnt. Bij beeldstoringen kiest u op het televisietoestel en de VCR een ander kanaal.

- Druk op de toets CH om het kanaal te veranderen (bijv. kanaal 39). Het televisietoestel afstemmen totdat er een duidelijk testbeeld verschijnt.

- Met ENTER bevestigen.

Zet de VCR Auto Setup (Automatische instellingen) voort.

* De VCR start niet automatisch de VCR Auto Setup wanneer deze reeds een keer uitgevoerd werd. Schakel het toestel in de aanleveringstoestand (pagina 17). Daarna kunt u opnieuw de VCR Auto Setup starten.
* Druk op EXIT wanneer u de VCR Auto Setup wilt afbreken. U kunt de VCR Auto Setup opnieuw uitvoeren.

Gebruik een 21-polige scartkabel, voer a.u.b. de volgende instellingen uit om het RF-uitgangskanaal van de VCR uit te schakelen.

• Druk ca. 5 seconden op MENU. Het vooraf ingestelde kanaal verschijnt in het VCR-display.
• Druk op de programmakeuzetoets CH of 0 om [- -] op te roepen.
• Bevestig met ENTER.

Instelling van Datum en tijd

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▲atum en tijd.
  • Druk op ENTER.

• [AUTO] kiezen en met ENTER bevestigen.

Als het toestel geen zender vindt, die het tijdsignaal uitzendt, stelt u Tijd en Datum manueel in.

Manuele instelling

- [MANUAL] kiezen en met ENTER bevestigen.

- Tijd en Datum met ▲▼of 1 3 ... 0 invoeren, daarna met ENTER opslaan.

Externe toestellen

HV61 HV51EC

Instellingen	1 / 2
Band lengte	: AUTO( ◀ E-240)
AV2 aansl.	: EXT
TV Stand.	: AUTO
SQPB	: AUTO
Screen Displ.	: 4 : 3
Power save	: UIT
VCR display	: GEDIMD

SV121

Instellingen	1/2
Band lengte	AUTO(←E-240)
AV2 aansl.	DECODER
AV2 IN	VIDEO
AV1 OUT	VIDEO
TV Stand.	AUTO
S-VHS playback : AUTO
Screen Displ.	4:3

Zenderlijst
Pos	Naam	Kan	Pos	Naam	Kan
1	ARD 7		6	VOX	8
2	ZDF 4		7	PRO7	95
3	N3 2		8	RTL2	85
4	RTL	12	9	PREM	97
5	SAT1	13	10	S-RTL	98

Aansluiting van Set Top Box, satellietontvanger, decoder of van een tweede recorder.

U kunt een Set Top Box voor het ontvangen van digitale terrestrische signalen (DVB-T), een satellietontvanger (digitaal/analoog) of een decoder voor het decoderen van programma's aansluiten.

Scheid alle toestellen van het stroomnet.

Verbind het externe toestel met een 21-polige scartkabel aan AV2 van de VCR.

Sluit de VCR, het televisietoestel en het externe toestel op het wisselstroomnet aan en schakel de toestellen in.

• Druk op MENU.

- Kies met ▼ het menu Instellingen en bevestig met ENTER.

Set Top Box, satellietontvanger, tweede recorder:

- AV2 aansl. met ▼ kiezen, en op [EXT] instellen◀.

Decoder:

- AV2 aansl. met ▼ kiezen, en op [DECODER] instellen ◀ Bij deze instelling is het niet mogelijk om de optie AV2 IN te wijzigen.

- Met MENU terug naar het beeldscherm Menu. Bij gebruik van een decoder het kanaal op Decoder instellen.

Kanaal op decoder instellen

• Druk op MENU.
• Selecteer met ▼ het menu Zenderlijst en bevestig met ENTER.
  • Kies Handbediening met ENTER.
• Gecodeerd kanaal met ◀▶ ▲▼iezen en met ENTER bevestigen.
• Decoder met ▼ kiezen en [AAN] met ◀uitkiezen.
• Met MENU terug naar Zenderlijst.

Externe toestellen

SV121 HV61 HV51 MV21 MV16

Aansluiting van een versterker

Scheid alle toestellen van het stroomnet.

Sluit uw VCR met een AUDIO-kabel op de stereoversterker aan.

Sluit de VCR, het televisietoestel en de versterker op het wisselstroomnet aan.

* Met een scart-adapterkabel kan men ook de AV- uitgang van de VCR met een versterker verbinden.

SV121

Aansluiting aan AV3-ingang

• Verbind de VIDEO/S-VIDEO-uitgang van het aan te sluiten toestel met de VIDEO/S-VIDEO-frontingang van de VCR. (bijvoorbeeld een video camcorder)
• Verbind de AUDIO-uitgang van het aan te sluiten toestel met de AUDIO-ingang van de VCR.
  • A3 met INPUT SEL selecteren.

* Om het audiosignaal in Mono-formaat op te nemen, bezet u alleen de L/MONO-ingang.

Menubesturing

    B --> F["Geprogrammeerd opnemen 1 / 3"]
    F --> G["Pos Datum Start Stop VPS PDC"]
    G --> H["---- / ---- --- --- ---"]
    H --> I["---- / ---- --- --- ---"]
    I --> J["---- / ---- --- --- ---"]

    C --> K["Zenderlijst"]
    K --> L["Handbediening"]
    K --> M["Auto"]
    K --> N["Herstart"]

    D --> O["Datum en tijd"]
    O --> P["AUTO"]
    P --> Q["Tijd : 12 : 00 : 00"]
    Q --> R["Datum : 11. 6. 04"]

    E --> S["Instellingen 1 / 2"]
    S --> T["Band lengte : AUTO (E-240)"]
    S --> U["AV2 aansl. : DECODER"]
    S --> V["AV2 IN : VIDEO"]
    S --> W["AV1 OUT : VIDEO"]
    S --> X["TV Stand. : AUTO"]
    S --> Y["S-VHS playback : AUTO"]
    S --> Z["Screen Displ. : 4 : 3"]

    style A fill:#f9f,stroke:#333
    style F fill:#ccf,stroke:#333
    style K fill:#cfc,stroke:#333
    style O fill:#fcc,stroke:#333
    style S fill:#cff,stroke:#333

Manuele instellingen

Televisiezender opnieuw invoeren

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼ het menu Zenderlijst en bevestig met ENTER.
• Bevestig Handbediening met ENTER.
• Selecteer met ◀▶▲▼ een vrije zenderplaats.

• Druk op ENTER.

• Kanaal met ◀ of 1 ● ... 0 invoeren.
  De kanaalafstemming start. Wacht een ogenblik totdat de gewenste zender ingesteld is. Beeldstoringen kunnen evt. met Fijn-Tuning worden beperkt.

• Met MENU terug naar de Zenderlijst.

Mogelijke opties voor het exact afstemmen van de kanalen.

* Niet alle functies zijn in ieder model beschikbaar.

Pos		Instelling van de zenderpositie.
Naam		Instelling van de zendernaam.
Kanaal		Instelling van het kanaal.
Fijn Tuning	AUTO / MAN.	Exacte afstemming bij beeldstoringen.
Decoder	AAN / UIT	Bij het ontvangen van een gecodeerde zender.
Video Syst.	AUTO / PAL / MESECAM	Instelling van het televisiesysteem.
Mono	AAN / UIT	Omschakelen van stereo op mono.

Manuele instellingen

Naam van de televisiezender wijzigen

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼ het menu Zenderlijst en bevestig met ENTER.
• Bevestig Handbediening met ENTER.
• Kies met ◀◆◆◆endernaam uit.
  • Druk op ENTER.

- Met ◀▶ naam van de televisiezender selecteren. De cursor springt naar de eerste letter ARD.

• Verander de letter met ▲▼.

- De volgende letter met ► kiezen, ARD.

• Druk op MENU.

De nieuwe naam wordt in de Zenderlijst opgeslagen.

Volgorde van de televisiezenders wijzigen of zender wissen

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼ het menu Zenderlijst en bevestig met ENTER.
• Bevestig Handbediening met ENTER.
• Druk op B, het keuzeveld wordt aan de linkerrand door een pijl gemarkeerd.
• U kunt nu met ◀▲▼ender naar de gewenste plaats bewegen.
• Druk op ENTER.
  • Druk op A om de zender te wissen.

Manuele instellingen

Zendertabel nieuw aanleggen

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼ het menu Zenderlijst en bevestig met ENTER.
• Kies met ▼Auto en bevestig met ENTER.
• Druk op ENTER om de veiligheidsvraag te bevestigen.

Het menu Landkeuze verschijnt.

- Land met ◀▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Het menu Zenderlijst-Auto verschijnt.

De zenderzoekloop start automatisch.

Herstart / Aanleveringstoestand

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼het menu Zenderlijst en bevestig met ENTER.
• Kies met ▼Herstart en bevestig met ENTER.
• Druk op ENTER om de veiligheidsvraag te bevestigen.
  * Om de aanleveringstoestand in te stellen, scheidt u de netkabel kortstondig van het stroomnet. Vervolgens moet u opnieuw de VCR Auto Setup uitvoeren.

Menu Instellingen

SV121

Instellingen	1 / 2
Band lengte	: AUTO(◀ E-240)
AV2 aansl.	: DECODER
AV2 IN	: VIDEO
AV1 OUT	: VIDEO
TV Stand.	: AUTO
S-VHS playback	: AUTO
Screen Displ.	: 4 : 3

HV61 HV51EC

Instellingen	1 / 2
Band lengte	: AUTO(◀ E-240)
AV2 aansl.	: DECODER
TV Stand.	: AUTO
SQPB	: AUTO
Screen Displ.	: 4 : 3
Power save	: UIT
VCR display	: GEDIMD

HV51EG MV21 MV16

Instellingen
Band lengte	: AUTO(◀ E-240)
TV Stand.	: AUTO
SQPB	: AUTO
Screen Displ.	: 4 : 3
Power save	: UIT
VCR display	: GEDIMD
EXT LINK	: 2

Band lengte	Instelling van de bandlengte van de gebruikte cassette.AUTO (E-240 E - 195, E - 260, E - 300
AV2 aansl.	Om het type van het externe toestel te selecteren, dat op de AV2 bus van de videorecorder aangesloten is.DECODER: Bij het aansluiten van een decoder.EXT : Bij het aansluiten van een andere videorecorder of satellietreceiver.
AV2 IN	Voor het opnemen van een S-videosignaal van een extern toestel, dat op de AV2 bus van de videorecorder aangesloten is.VIDEO : Wanneer het toestel geen S-VIDEO ondersteunt.S-VIDEO : Wanneer het apparaat S-VIDEO ondersteunt. Aansluiting met een 21-polige scart-kabel.
AV1 OUT	VIDEO : Videosignaal via de 21-polige scart-kabel.S-VIDEO : S-videosignaal via de 21-polige scart-kabel.
TV Stand.	AUTO : Onderscheidt automatisch tussen PAL, MESECAM.PAL : Wanneer het PAL-systeem wordt gebruikt.MESECAM: Wanneer het MESECAM-systeem wordt gebruikt.
S-VHS playback	AUTO : Videorecorder herkent automatisch de wijze van opname.AAN : Voor weergave van een S-VHS-cassette in S-VHS-formaat.UIT : Voor de weergave van opnamen in VHS-formaat.
Screen Displ.	4:3 : Meldingen staan de beeldschermrand.(in 16:9 formaat zijn de meldingen niet zichtbaar).16:9 : Meldingen staan aan de beeldschermrand(in 4:3 formaat zijn de meldingen in het midden).UIT : Geen meldingen
SQPB	AUTO : Videorecorder herkent automatisch de wijze van opname.AAN : Voor weerg. v. een S-VHS-cass. in quasi S-VHS-formaat.UIT : Voor de weergave van opnamen in VHS-formaat.

Menu Instellingen

SV121

HV61 HV51EC

Met ▲unt u het 2e beeldscherm oproepen

Power saveAlleen in stand-by	AAN : Het display v. d. videorecorder brandt niet. De ingave VCR display kan in de stroomspaarmodus niet worden gewijzigd.Wilt u via de scartbus AV2 een extern toestel gebruiken, dan moet de VCR ingeschakeld worden.UIT : Fabrieksinstelling, de ingave VCR display kan worden gewijzigd.
VCR displayAlleen in stand-by	Alleen wanneer de instelling Power save uitgeschakeld is.GEDIMD : Het display van de videorecorder brandt slechts zwak.AAN : Het display van de videorecorder brandt.
S-VHS REC	Alleen wanneer u het TV-systeem PAL gebruikt.AAN : V.h. opnemen v. een S-VHS-cassette in S-VHS-formaat.UIT : Voor h. opnemen v. een S-VHS-cassette in VHS-formaat.
S-VHS ET RECAlleen in SP-modus	Alleen wanneer u het TV-systeem PAL gebruikt.AAN : Opname met een hogere beeldkwaliteit wanneer er een VHS-HG cassette wordt gebruikt.UIT : Opname met normale kwaliteit.
EXT LINK	2 : Externe opnamebesturing voor satelliet- of digitale ontvanger (videosignaal).1 : Voor digitale receivers die een speciaal opnamebesturings-signaal uitzenden, bijv. de F.U.N. Ontvanger(TU-DSF41).

Opname

Opnamefuncties

REC

Directe opname van het VCR-televisiebeeld.

Opnameprogrammering

Tijdsgestuurde opname

Opname met INTELLIGENT TIMER

Herhaling van geprogrammeerde opnamen.

Opname met ShowView

Opnameprogrammering met de ShowView-functie.

Opname met externe opnamebesturing

Bandopname wordt door een extern toestel bestuurd.

SV121 HV61 HV51 MV21 MV16

Televisietoestel op video-weergavekanaal instellen en cassette met intact wisbeveiligingslipje in de VCR leggen.

• Voor het opnemen het kanaal kiezen.
  Wanneer er van een extern toestel wordt opgenomen, kiest u de scartingang AV1, AV2 of de frontingang AV3.
• Druk op REC om de opname te starten.
• Druk op STOP □om de opname te beëindigen.
• Druk op PAUSE/SLOW om de opname te onderbreken. Om de videokoppen te ontzien, wordt de functie na ca. 5 minuten uitgeschakeld.
• Druk opnieuw op PAUSE/SLOW om de opname voort te zetten.
  * Opnamen in S-VHS- of S-VHS ET REC-modus zijn alleen mogelijk wanneer u het TV-systeem PAL gebruikt (alleen voor SV121, pagina 19).

Bandsnelheid

- Kies de bandsnelheid met de toets REC MODE voor de opname.

SP : normale opnameduur - optimale beeldkwaliteit

LP : dubbele opnameduur - eenvoudige beeldkwaliteit

EP : drievoudige opnameduur - verminderde beeldkwaliteit

Bij de weergave van een LP- of EP-opname treden bij sommige cassettes (bijv. type E-300) beeldstoringen op. Dat zijn geen functiestoringen.

Weergave resterende bandlooptijd

In het display van de VCR verschijnen:

Kloktijd - Teller - Resterende bandlooptijd.

- Druk op STATUS totdat de melding [RE] verschijnt.

Opnameprogrammering

SV121 HV61 HV51 MV21 MV16

De opnameprogrammering maakt het u mogelijk de opnametijd van programma's tot 1 maand vooraf in te voeren.

Via het beeldschermmenu kunt u maximaal 16 opnamen programmeren.

• PROG/CHECK indrukken en de vrije zenderplaats kiezen ▲▼
• Met ENTER bevestigen.
- Zender uitkiezen ▲n met datum, week en weekdag instellen . ▲▼
- Daarna start- en eindtijd invoeren ▲▼, ►.
- Houdt u de toetsen ingedrukt, dan verandert de tijd in stappen van 30 minuten.
- De bandsnelheid kiezen: A (Automatisch), SP, LP, EP ▲▼, ▶.

- De instelling VPS/PDC kan met ▲▼ worden veranderd. (niet voor HV51, MV16)

- Programmering met ENTER opslaan.

- Voor verdere opnamen deze programmeringsstappen herhalen.

- De videorecorder met de toets TIMER naar opnamegereedheid schakelen. Zorg ervoor dat de VCR-weergave ⏻ verschijnt.

* Vergeet niet de resterende bandlooptijd te controleren. De opnameduur mag niet langer zijn dan de resterende tijd op de videocassette.

Opheffen van de opnamegereedheid

- TIMER indrukken, de VCR-melding Ⓧ verdwijnt. Nu kunt u een cassette weergeven of een manuele opname uitvoeren. Daarna moet u TIMER opnieuw indrukken om de geprogrammeerde opnamegereedheid weer te herstellen.

Opnameprogrammering

SV121 HV61 HV51 MV21 MV16

Controleren van de geprogrammeerde opname

• Druk op PROG/CHECK, het menu Geprogrammeerd opnemen verschijnt.
• Druk nogmaals op PROG/CHECK of EXIT om het menu te verlaten.

Wissen of wijzigen van een geprogrammeerde opname

• Druk op PROG/CHECK, het menu Geprogrammeerd opnemen verschijnt.
• Kies de te wijzigen ingave met ▲t en bevestig deze met ENTER.
• Wijzig de ingaven met ◀▶A bevestig met ENTER.
• Druk op RESET/CANCEL om de opname te wissen.

Oproepen van een geprogrammeerde opname

• Druk op PROG PLAY.
Het toestel spoelt naar het begin van de geprogrammeerde opname terug en start de weergave.

SV121 HV61 HV51 MV21 MV16

A : Wanneer de resterende bandlooptijd bij het starten van een geprogrammeerde opname niet voldoende is om de uitzending tot aan het einde op te nemen, schakelt de functie SP/LP over op de bandloopsnelheid LP. Zo wordt gegarandeerd dat de gehele uitzending wordt opgenomen. Wanneer de resterende bandlooptijd ook in de LP-modus niet voldoende is, kan de uitzending niet tot aan het einde toe worden opgenomen.

* Een automatische omschakeling naar de EP-modus is niet mogelijk.

SV121 HV61 MV21 HV51 MV16

VPS/PDC- functie

Wanneer er een programmastart of -einde wordt verschoven, synchroniseert deze functie door een VPS -signaal van de zender de opnamestart en -stop met het werkelijke begin en einde van de uitzending.

ON : De zender zendt VPS/PDC-signalen uit. De geprogrammeerde tijd moet overeenstemmen met de in de programmatijdschriften aangegeven tijd. Wanneer er een speciale VPS-tijd wordt aangegeven, moet deze worden gebruikt.

- - - : De zender zendt geen VPS/PDC-signalen. Kies de start- en stoptijd zo dat bij programmaverschuivingen de gehele film kan worden opgenomen.

Opname met INTELLIGENT TIMER

SV121 HV61 HV51 MV21 MV16

De INTELLIGENT TIMER-functie vergemakkelijkt de opnameprogrammering van programma's die op dezelfde zenderplaats, op hetzelfde moment, op verschillende dagen worden uitgezonden.

Om de INTELLIGENT TIMER-functie te kunnen gebruiken, moet er ten minste een geprogrammeerde opname in het menu Geprogrammeerd opnemen (pagina 21) worden aangelegd. Deze gegevens worden eveneens in het INTELLIGENT TIMER-menu overgenomen. In het menu Geprogrammeerd opnemen worden de gegevens na het opnemen door het toestel gewist, blijven echter in het INTELLIGENT TIMER-menu beschikbaar. Van hieruit kunt u deze gegevens weer in het menu Geprogrammeerd opnemen overnemen en met gewijzigde waarden opnieuw voor een opname programmeren.

De gegevens van de laatste 5 geprogrammeerde opnamen worden in het menu INTELLIGENT TIMER overgenomen.

Opgeslagen opnameprogrammering overnemen

• Druk op I-TIMER.
- Opname met ▲▼f I-TIMER selecteren.
- Druk op TIMER om naar opnamegereedheid om te schakelen.

Programmagegevens veranderen

• Druk op I-TIMER.
• Opname met ▲ of I-TIMER selecteren en met ENTER bevestigen.
• Het beeldscherm Geprogrammeerd opnemen verschijnt.
• De gewenste data veranderen ◀▲▼ en met ENTER de wijziging opslaan.
• Druk op TIMER om naar de opnamegereedheid te schakelen.

I-TIMER Programmering beschermen

Wanneer er 5 gegevens in het INTELLIGENT TIMER-menu zijn opgeslagen, zal bij elke volgende invoer telkens de meest gedateerde programmering worden verwijderd.

• Druk op I-TIMER.
• Ingave met ▲electeren.
• Om de ingave te beveiligen drukt u op▶. Het symbool 📁 verschijnt.
• Om de beveiliging op te heffen, drukt u op ◀. Het symbool □ verdwijnt.

Opname met ShowView

ShowView

is een handelsmerk van Gemstar Development Corporation. Het ShowView systeem wordt gefabriceerd onder licentie van Gemstar Development Corporation.

SV121 HV61 MV21 HV51 MV16

Opnameprogrammering met de ShowView-functie

De ShowView-code vereenvoudigt de ingave van de programmagegevens voor het opnemen van TV- en SAT-zenders

• Druk op ShowView.
• ShowView -nummer invoeren. (Ingave met ◀ corrigeren)
- Met ENTER de ingave overnemen.
Het beeldscherm Geprogrammeerd opnemen verschijnt.

Wanneer de zender niet automatisch wordt herkend, moet deze met ▲▼ worden ingevoerd. Deze informatie wordt door de VCR opgeslagen en hoeft in de toekomst niet meer te worden ingevoerd.

Opnameprogrammering activeren

• Druk op TIMER om naar de opnamegereedheid te schakelen.
  Het symbool ⏻ verschijnt in het VCR-display.

Wijzigen van de programmeringsgegevens

• Druk op PROG/CHECK,
het menu Geprogrammeerd opnemen verschijnt.
- De te wijzigen ingave met ▲selecteren en met ENTER bevestigen.
- De zender uitkiezen ▲▼ en met ► datum, week of weekdag instellen ▲▼, ►.
- Daarna start- en eindtijd invoeren ▲▼.►
- Bandsnelheid uitkiezen A (Automatisch), SP, LP, EP ▲▼, ▶ en met ENTER bevestigen.
- Druk op TIMER om naar de opnamegereedheid te schakelen.

Opname met externe opnamebesturing

SV121 HV61 HV51 MV21 MV16

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼het menu Instellingen en bevestig met ENTER
• EXT LINK met ▲▼electeren en op [2] of [1] instellen ◀▶
• Met MENU terug naar het beeldscherm Menu

EXT LINK 2: externe opnamebesturing van sommige satelliet- of digitale ontvangers (videosignaal).

EXT LINK 1: voor digitale ontvangers die een speciaal opnamebesturingssignaal zenden, bijv. de F.U.N.-ontvanger (TU-DSF41).

- Druk op EXT LINK om de VCR in opnamegereedheid te schakelen. Zorg ervoor dat de VCR-weergave EL1 of EL2 verschijnt. Zolang de satelliet- of digitale ontvanger het speciale opnamebesturingssignaal zendt I (EL1) of zolang er een videobbeeld wordt gezonden (EL2), neemt de VCR op.

Wanneer u EXT LINK: [2] heeft gekozen, verschijnt op het beeldscherm:

• Druk op ENTER om de aanwijzing weer te geven.
• Druk op EXT LINK om de opname af te breken.
  * De geprogrammeerde opnamen van uw VCR mogen niet met die van de satelliet- of digitale ontvanger overlappen.

Opheffen van de opnamegereedheid

- Druk op EXT LINK om de opnamegereedheid te onderbreken. De weergave EL1 of EL2 gaat uit. Nu kunt u een cassette weergeven of een manuele opname uitvoeren. Druk opnieuw op EXT LINK om de opnamegereedheid weer te herstellen.

Weergave

Optimalisering van het weergavebeeld

Normaal gesproken stelt de VCR automatisch het weergavebeeld op de beste beeldkwaliteit in. Soms kan het echter noodzakelijk zijn om deze manueel te regelen.

Het beeld sneeuwt tijdens de weergave en is onscherp. (spoorpositieregeling)

- Druk tijdens de normale weergave of in vertraagde opname op de programma-keuzetoets (-) of (+) totdat het ruizen verdwijnt. Wanneer bij stilstaand beeld ruis ontstaat, moet de VCR eerst op vertraagde opname worden geschakeld en vervolgens dient de spoor-positie te worden geregeld.

* Bij sommige videocassettes kan de spoorpositie niet worden geregeld. Het gaat niet om functiestoringen van de VCR.

Automatische spoorpositieregeling

• Druk tegelijkertijd op (-) en (+).

Het stilstaande beeld verschuift omhoog of omlaag

- Houd in de modus Stilstaand beeld (-) of (+) ingedrukt totdat het beeld stilstaat.

* Bij sommige televisietoestellen kan het gebeuren dat het beeld bij speciale weergavefuncties omhoog of omlaag wordt verschoven. Het gaat hierbij niet om functiestoringen van de VCR.

SV121 HV61 HV51 MV21 MV16

Normale weergave

• Schakel de VCR in.
- Zorg ervoor dat het televisietoestel ingeschakeld is en op het video-weergavekanaal ingesteld is.
• Videocassette er inleggen.
- Druk op PLAY om de weergave te starten.
- Druk op STOP□ om de weergave te beëindigen.

Weergave vanuit stand-by

Wanneer u er een cassette inlegt en op PLAY ▷ drukt, wordt het toestel ingeschakeld en de weergave begint.

Start van de automatische weergave

Wanneer u een cassette met uitgebroken wisbeveiligingslipje aanbrengt, start de weergave automatisch.

Oneindige weergave

De VCR herhaalt de opnamen op de cassette tot aan het einde van de opname.

• Drukt u langer dan 5 seconden op PLAY ▷ tijdens de weergave of in stilstand.
  In het display van de VCR verschijnt [R].
• Druk op STOP□om de weergave te beëindigen.

Qua tijd beperkte opname en weergave

Schakelt het toestel tijdens een opname, weergave of in stilstand na de geselecteerde tijd over naar stand-by. Elke druk op de knop verlengt de tijd van 30 tot 60, 120, 180 of 240 Minuten. De ingestelde tijd verschijnt in het display van de VCR.

• Druk op OFF-TIMER

Algemene comfortabele functies

SV121 HV61 HV51 MV21 MV16

Auto-Start

Wanneer u er een cassette inlegt, wordt de VCR automatisch ingeschakeld.

Automatisch terugspoelen

Is het einde van de cassette bereikt, dan spoelt de VCR automatisch terug naar het begin van de band.

* Deze functie is niet mogelijk tijdens een geprogrammeerde opname.

Beeldzoekloop voorwaarts ➤ of achterwaarts

• Druk tijdens de weergave op ▶ of ◀ De beeldzoekloop start.
• Als er twee keer op de toets wordt gedrukt (JET SEARCH) neemt de zoeksnelheid toe
• Houdt u de toets ingedrukt, dan start de beeldzoekloop gedurende te indrukken avn de toets.
• Druk op PLAY ▷ om de beeldzoekloop te stoppen.
  * Onder bepaalde omstandigheden (bijv. aan het begin of het einde van de band) staat deze functie niet ter beschikking.

Snel voorwaarts spoelen ▶ of trugspoelen ◀

• Druk in stilstand op ➤ of ◀
- Druk op STOP□om de spoelfunctie te stoppen.

JET REW

Om snel terug te spoelen naar het begin van de cassette. Bij een E180 cassette ca. 43 seconden.

* Bandteller en weergave bandrest staan bij deze funtie niet ter beschikking.

SV121 HV61 HV51 MV21 MV16

Snel zoeken van begin opname

Tijdens de weergave of in stilstand

• INDEX ▶ band spoelt vooruit/ INDEX ▶ band spoelt terug
  Overeenkomstig iedere toetsdruk(maximaal 20 maal) spoelt de VCR naar het betreffende begin van de opname. Deweergave startautomatisch.
  • □ .Druk op STOP om de zoekloop ze beëindigen

Weergave stilstaand beeld

• Druk op PAUSE/SLOW tijdens de weergave
• Om de weergave van stilstaand beeld te beeindigen, drukt u opnieuw op PAUSE/SLOW of PLAY ▷.

Vertraagde opname-weergave (niet voor MV21, MV16)

• Druk langer dan 2 seconden op PAUSE/SLOW tijdens de weergave.
• Druk op PLAY ▷ om de vertraagde opname-weergave te stoppen.

Automatische Stop-functie

Om de videokoppen te ontzien, worden de functies beeldzoekloop vorwaarts/terug, snelle beeldzoekloop, weergave stilstaand beeld en vertraagde opname-weergave na 5-10 minuten automatisch afgebroken. Beeldstoringen en loopwerkgeluiden zijn geen functiestoringen.

Algemene comfortabele functies

SV121 HV61 HV51 MV21 MV16

Bandteller

De bandteller wordt bij het inleggen van een videocassette automatisch op [0:00.00] gezet.

- De bandteller kan eveneens door het indrukken van de RESET/CANCEL-toets op [0:00.00] worden gezet.

SV121 HV61 HV51 MV21 MV16

AUDIO-instelling

Geluidweergave-modus door herhaaldelijk indrukken van de toets AUDIO selecteren.

weergave stereo: indicatie: L R

linker kanaal: indicatie: L -

rechter kanaal: indicatie: - R

weergave mono: indicatie: --

Wisbeveiliging van cassettes

Ter bescherming tegen onopzettelijk wissen van cassettes de wisbeschermstrip er uitbreken.

Wanneer u op een beveiligde cassette weer wilt opnemen, dient u de spleet met plakband dicht te plakken.

Bediening alleen op het toestel.

SV121 HV61 HV51 MV21 MV16

Automatisch uitschakelen en cassette er uitnemen

Als de VCR in stand-by geschakeld is, kan de cassette door op de EJECT-toets te drukken er worden uitgenomen.

Daarna schakelt de VCR terug naar stand-by.

QUICK ERASE

Om op een bespeelde cassette opnieuw met storingvrije kwaliteit te kunnen opnemen, wist u de op de cassette aanwezige opnamen met de functie QUICK ERASE.

- Druk enkele seconden op de QUICK ERASE-toets en houd deze ingedrukt. Het wissen duurt bij een E-180-cassette ca. 30 minuten.

Optimalisering van de beeldkwaliteit

SV121 HV61 HV51 MV21 MV16

3D DNR, 3-dimensionale digitale ruisonderdrukking

Verbetering van de beeldkwaliteit door ruisvermindering.

- Druk op de 3D DNR-toets om de functie uit te schakelen. De status wordt op het televisietoestel weergegeven.

TBC, TIME BASE CORRECTION

TBC biedt een onvervormde en stabiele weergave van de beeldkwaliteit.

- Druk op de TBC-toets om de functie uit te schakelen. De status wordt op het televisietoestel weergegeven.

NICAM geluidssysteem

Zenderlijst
Pos	Naam	Kan	Pos	Naam	Kan
1	ARD	7	6	VOX	8
2	ZDF	4	7	PRO7	95
3	N3	2	8	RTL2	85
4	RTL	12	9	KABE	97
5	SAT1	13	10	S-RTL	98

NTSC weergave

Kies de instelling Mono: [AAN] wanneer u het monogeluid op de Hi-Fi sporen van de VCR wilt opnemen of het stereogeluid op grond van slechte ontvangstomstandigheden gestoord is.

• Druk op MENU, het beeldscherm Menu verschijnt.
• Kies met ▼ het menu Zenderlijst en bevestig met ENTER.
• Bevestig Handbediening met ENTER.
• Kies met ◀▶▲▼ het gewenste kanaal en bevestig met ENTER.
• Mono met ▼ selecteren en op [AAN] of [UIT] zetten ◀
• Met MENU terug naar de Zenderlijst.

SV121 HV61 MV21 HV51 MV16

Weergave van NTSC videocassettes

U kunt NTSC videocassettes weergeven om ze op een PAL televisietoestel te bekijken. Wanneer bij de NTSC-weergave storingen ontstaan, probeert u uw televisietoestel bij te stellen. Lees de gebruiksaanwijzing van het televisietoestel. Het opnemen en kopiëren van videocassettes in NTSC -formaat is niet mogelijk.

Voordat u een beroep doet op de klantenservice

De videorecorder-indicator brandt niet:

• Controleer de verbinding van de netkabel.
• Controleer de instelling Power save

19

De videorecorder-indicator brandt, het toestel kan niet worden bediend:

• Het toestel staat in opnamegereedheid. Beëindig deze met de TIMER-toets of met de EXT LINK-toets.

Sterke loopwerkgeluiden:

• Tijdens het snel vooruit- of terugspoelen ontstaan loopwerkgeluiden. Deze vormen geen functiestoringen.

De functies van de afstandsbediening zijn gestoord:

• Controleer de afstand naar het toestel (max. 7 meter).
• Controleer de batterijen van de afstandsbediening.

2

De Automatische tijdinstelling functioneert niet correct:

• Stel Datum en tijd op [AUTO] Als het toestel geen zender vindt, die het tijdsignaal zendt, stel de datum en tijd dan manueel in.

11

Beeld- of geluidsstoringen:

• Bij het gebruik van E-300-cassettes die met de langzame bandsnelheid (LP of EP) werden opgenomen, kunnen storingen ontstaan.
• Controleer de instelling [PAL], [MESECAM].
  18
• Controleer de aansluiting en werking van antenne- of scartkabel.
• Controleer de instelling SQPB/ S-VHS playback voor S-VHS-cassettes
  18
• Fouten bij opname met lagere bandsnelheid (EP) in [MESECAM] zijn geen functiestoringen.
• Als de videokoppen verontreinigd of versleten zijn, richt u zich tot uw klantenservice.
• De reiniging van de videokoppen door een klantenservicewerkplaats wordt niet door de garantie gedekt.

De opnamefuncties zijn gestoord:

• Knippert op het toestel controleer dan de wisbeveiliging van de videocassette.
• Controleer Datum en Tijd.
• Controleer de start- en stoptijd van de opnameprogrammering.
• Controleer of bij geprogrammeerde opname het toestel met de TIMER-toets in de opnamegereedheid werd geschakeld.
• Controleer de start- en stoptijd bij VPS/PDC opname.

11

21

21

22

Mocht u problemen niet kunnen verhelpen, richt u zich dan a.u.b. tot de klantenservice (zie garantie-informatie).

Technische gegevens

Dit toestel wordt niet van het stroomnet gescheiden wanneer het in de stand-by-modus wordt geschakeld.

Spanningsvoorziening	220-240 Volt wisselspanning, 50/60 Hz
Opgenomen vermogen	SV121	HV61	HV51	MV21	MV16
in bedrijf	18W	15W	15W 13W 13W
in de Power save-modus	19		3W 3W 3W 3W3W
Bediening	Multifunctionele afstandsbediening (Video en Panasonic TV) Basisfuncties aan het toestel
Weergavefuncties	SV121	HV61	HV51	MV21	MV16
Video televisiesysteem	PAL PAL PAL			PAL PAL
NTSC weergave op PAL TV	X X X		--
S-VHS Quasi Playback (SQPB)	-	X X			XX
S-VHS	X	--	-
S-VHS ET	X	--	-
Video- en toonkoppen (schuine spoor-methode) Bandsnelheid Opname-/Weergavetijd (E-240 cassette)	S-VHS/Hi-Fi: 4 koppen / 2 toonkoppen, Mono: 2 koppen SP: 23,39 mm/s , LP: 11,7 mm/s SP: 240 min, LP: 480 min
Video televisiesysteem Video in- en uitgangsniveau RF-converter	PAL-kleursignaal 1,0 Vss, 75 Ohm met afsluiting UHF-kanaal (21-69), 75 Ohm
Audio ingangsniveau Audio uitgangsniveau -6 dBV, minder dan 1 kOhm	-6 dBV, meer dan 10 kOhm
Horizontale resolutie (kleur) Signaal ruisafstand video (kleur) meer dan 43 dB Signaal ruisafstand audio Dynamiekbereik audio Frequentiekarakteristiek audio	meer dan 240 regels (VHS, SP), 400 regels (S-VHS/ S-VHS-ET, SP) (SP) meer dan 43 dB (SP, Mono) meer dan 90 dB (Hi-Fi geluidspoor) 80 Hz tot 8 kHz (SP, Mono), 20 Hz tot 20 kHz (Hi-Fi geluidspoor)
Bedrijfstemperatuur / Vochtigheid	5 °C tot 40 °C / 35% tot 80% rel. vochtigheid
Gewicht en afmetingen (waarden bij benadering)	3,5 kg / 430 (b) x 89 (h) x 276 (d) mm

* Wijzigingen van de technische gegevens te allen tijde voorbehouden.

Trefwoordenoverzicht

16:9 18 Fijn Tuning 15 Set Top Box 123D DNR 4,28 Snel spoelen 6,27
	INDEX 27 Spanning 3
AC IN 5,8,9,10 INTELLIGENT TIMER 7,23 Spanningsvoorziening 31
Afstandsbediening	6,7		SQPB	18,30
AUDIO-instelling	28	JET REW	27	Start van de automatische weergave	26
AUDIO-uitgang	5,9	JET SEARCH	27	S-VHS ET REC	19,20
Automatisch terugspoelen	27	S-VHS playback	18
Automatisch uitschakelen	28	Kanaal	11,15	S-VHS REC 19
Automatische SP/LP-omschakeling	22	S-VIDEO	18
Automatische Stop-functie	27	MESECAM	15,18,30	S-VIDEO-uitgang	5,9
Auto-Start	27		Mono	15,29
AV1 OUT	18	TBC, TIME BASE CORRECTION	4,28
AV1/AV2 (21-pin scart-bus)	5,8	Naam	15	Tijd	11
AV2 aansl.	18	NICAM	29	TRACKING/V-LOCK	7,26
AV2 IN 18 NTSC		29,31 TV Stand.		18
Band lengte 18 Onderhoud	3 VCR display			19
Bandsnelheid	20	Oneindige weergave	26	Vertraagde opname-weergave	27
Bandteller	7,28	Opgenomen vermogen	31	VIDEO	18
Beeldzoekloop voorwaarts/achterwaarts	6,27	Video Syst.	15
		PAL 15,18,30 VIDEO-uitgang		5
Cassette uitnemen	28	Power save 19,30 VPS/PDC-functie		22
Country	8,9,10
CVC super	4	Qua tijd beperkte opname/weergave	26	Weergave 6,26
		QUICK ERASE	4,28	Weergave resterende bandlooptijd	7,20
Datum	11	Weergave stilstaand beeld	27
Decoder	12,15	RF coaxiaalkabel	10	Weergave vanuit stand-by	26
DECODER	12,18	RF IN/OUT	5,8,9,10	Wisbeveiliging van cassettes	28
Digitale ontvanger	19,25
		Satellietontvanger	12,19,25	Zoeken van begin opname	6,27
EXT	12		Scartkabel	8
EXT LINK	19,25	Screen Displ.	18
