Producttype	Videorecorder
Merk	Panasonic
Model	NV-HV55EGS
Afmetingen (B×H×D)	430 × 87 × 282 mm
Gewicht	ca. 3,5 kg
Voeding	220-240 V wisselspanning, 50/60 Hz
Opgenomen vermogen (bedrijf)	18 W
Opgenomen vermogen (standby)	3 W
Videobandsysteem	PAL (NTSC-weergave mogelijk)
Bandsnelheden	SP, LP, EP
Opnameduur (E-240 cassette)	SP: 240 min, LP: 480 min
Aantal videokoppen	4 (S-VHS/Hi-Fi) / 2 (mono)
Functies	ShowView, VPS/PDC, INTELIGENT TIMER, QUICK ERASE, 3D DNR, JET SEARCH, INDEX, EXT LINK, S-VHS quasi playback (SQPB)
Aansluitingen	AV1 (TV), AV2 (DECODER/EXT), S-Video uitgang, Video uitgang, Audio L/R uitgang, Antenne in/uit
Afstandsbediening	Multifunctioneel (VCR en Panasonic TV)
Batterijen afstandsbediening	2× AA (UM3, R6)
Veiligheid	Beschermingsklasse 2, CE-markering
Omgevingstemperatuur	5 °C tot 40 °C
Relatieve luchtvochtigheid	35% tot 80%

Veelgestelde vragen - NV-HV55EGS PANASONIC

Hoe stel ik de datum en tijd in op mijn Panasonic NV-HV55EGS?

Druk op MENU en selecteer Instellingen. Kies Datum en tijd. U kunt de automatische instelling (AUTO) gebruiken of handmatig de datum en tijd invoeren met de richtingstoetsen. Bevestig met ENTER.

Hoe programmeer ik een opname met ShowView?

Druk op de ShowView-toets op de afstandsbediening. Voer het ShowView-nummer in met de cijfertoetsen. Druk op ENTER om de programmering te openen. Controleer de gegevens en druk op TIMER om de recorder in opnamestand-by te zetten. De indicator ⏻ moet branden.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterijen (AA, UM3 of R6) en vervang ze indien nodig. Zorg dat er geen obstakels zijn tussen de afstandsbediening en de recorder (max. 7 meter). Richt de afstandsbediening rechtstreeks op de sensor van de recorder.

Hoe sluit ik een decoder aan op de videorecorder?

Sluit de decoder aan op de AV2-bus (21-polige scart-kabel). Ga in het menu naar Instellingen en stel AV2 aansl. in op DECODER. Zet bij de betreffende zender in de zenderlijst Decoder op AAN.

Waarom neemt de recorder niet op?

Controleer of de cassette de wisbeschermingsstrip heeft (indien verwijderd, afplakken). Zorg dat de datum en tijd correct zijn ingesteld. Controleer de start- en stoptijd in de opnameprogrammering. Druk op TIMER om de opnamestand-by te activeren (⏻ indicator moet branden).

Hoe kan ik een cassette wissen?

Plaats de cassette in de recorder en druk op de QUICK ERASE-toets op het toestel. Het wissen duurt ca. 30 minuten voor een E-180 cassette. De cassette wordt volledig gewist.

Wat betekent de melding 'AV2 IN' in het menu?

AV2 IN stelt het videosignaal in dat via de AV2-bus wordt ontvangen. Kies VIDEO voor een standaard composietsignaal of S-VIDEO voor een S-Videosignaal. Dit is alleen van toepassing als AV2 aansl. op EXT staat.

Hoe schakel ik de stroomspaarstand in?

Ga naar Menu instellingen en kies Power save. Zet deze op AAN om het display in standby uit te schakelen. Let op: als Power save op AAN staat, kan de helderheid van het display niet worden aangepast.

Mijn videorecorder maakt veel lawaai tijdens het spoelen. Is dat normaal?

Ja, tijdens snel vooruit- of achteruitspoelen is enig loopwerkruis normaal. Dit is geen storing. Als het geluid extreem is, controleer dan of de cassette correct is geplaatst.

Kan ik NTSC-cassettes afspelen op deze recorder?

Ja, de NV-HV55EGS ondersteunt NTSC-weergave op een PAL-televisie. Plaats de NTSC-cassette en start de weergave. Stel indien nodig het televisietoestel bij. Opnemen of kopiëren in NTSC-formaat is niet mogelijk.

GEBRUIKSAANWIJZING NV-HV55EGS PANASONIC

Functies v. d. afstandsbediening 4 - 5

Front 6

Aansluitingen 7

Instellingen 8

Geprogrammeerde opname

Algemene functies 16-17

Menubesturing 18

Manuele instellingen

Televisiezender opnieuw invoeren 19

Naam en volgorde wijzigen 20

Zendertabel nieuw aanleggen 21

Herstart, aanleveringstoestand 21

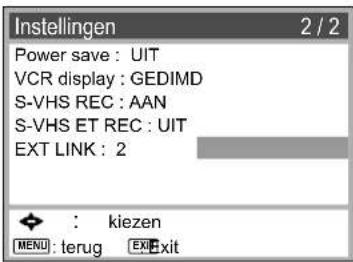

Menu instellingen 22-23

Decoder 24

Externe opnamebesturing 25

Versterker, NICAM geluidssysteem 26

NTSC weergave 26

Batterijen, Wisbeveiliging van cassettes 27

Voordat u een beroep doet op 28-29

de klantenservice

Trefwoordenoverzicht 32

Geachte klant

Wij willen u bedanken dat u hebt gekozen voor dit toestel. Voor een optimale werking en veiligheid verzoeken wij u deze gebruiksaanwijzing aandachtig door te lezen.

Plaatsen

Spanning: Gebruik uitsluitend spanningsbronnen overeenkomstig de specificatie (220-240V wisselspanning 50/60Hz). Er kunnen overbelastingen van het toestel ontstaan en deze kunnen een brand veroorzaken. Gebruik geen gelijkstroombron. Controleer de stroombron, wanneer u het toestel bijv. op een schip of op andere plaatsen neerzet, die gelijkstroom gebruiken.

Stroomkabelbescherming: Let erop dat de stroomkabel correct aangesloten is. Gebruik uitsluitend een onbeschadigde kabel. Gebrekkige aansluitingen en beschadigingen van de kabel kunnen een brand of stroomschokken veroorzaken.

Onderhoud: Probeer nooit om het toestel zelf te repareren. Mocht het geluid uitvallen, de Indicatielampjes niet branden, rook uit het toestel naar buiten komen of zich een ander probleem voordoen, dat niet beschreven is in deze gebruiksaanwijzing, onderbreek dan de stroomvoorziening en richt u zich tot uw vakhandelaar of een geautoriseerde klantenservicedienst.

Meegeleverde accessoires (afstandsbediening afhank. v. h. model)

Afstandsbediening

N2QAKB000043 / N2QAHB000031

Batterijen

AA, UM3 of R6

AC netsnoer

RJA0043-1C

Gebruiksaanwijzing

1 RF coax-kabel

Garantiekaart

N2QAHB000031

N2QAKB000043

Veiligheid

WAARSCHUWING:

TENEINDE HET GEVAAR VOOR BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN BLOOTGESTELD AAN REGEN, VOCHT, EN DRUPPELEND OF SPATTEND WATER, EN MOGEN ER GEEN VOORWERPEN MET WATER OF ANDERE VLOEISTOFFEN ERIN, ZOALS BLOEMENVAZEN, OP HET APPARAAT WORDEN GEZET.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.
• ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS.
• ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT.
• DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT.

Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele teletoon verder van elkaar vandaan gebruiken.

Functies van de afstandsbediening

Enkele Panasonic televisietoestellen kunnen eveneens met de afstandsbediening van videorecorder worden bestuurd. De toetsen zijn in de tabel met 'TV', die van de videorecorder met 'VCR' aangeduid.

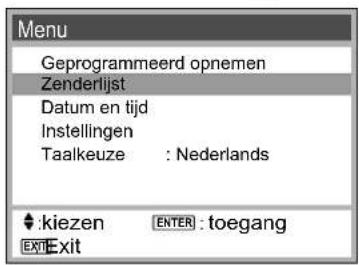

Menu Besturing

	Richtingtoetsen in de menubesturing.	VCR
MENU	Oproepen van het menu.	VCR
EXIT	Verlaten van het menu.	VCR
ENTER	Selecteren of opslaan van een instelling.	VCR

Weergavefuncties

	Weergave	VCR
	Snelspoelen / Beeldzoekloop voorwaarts en achterwaartsSnel voorwaarts en achterwaarts spoelen vanuit stop-toepassing.Beeldzoekloop tijdens de weergave starten. Door twee keer op de toets te drukken (JET SEARCH) wordt de zoeksnelheid verhoogd. Beeldzoekloop met de weergavetoets ▶beëindigen.Beeldzoekloop zolang de toets wordt ingedrukt.	VCRP.17
	Stop beëindigt de opname, weergave of het spoelen.Cassette uitnemen: Toets langer dan 3 seconden indrukken.	VCR
	Weergave stilstaand beeld: Tijdens de weergave. Voor het beëindigen de toets opnieuw of de weergavetoets ▶ Indrukken.Vertraagde opname: Tijdens de weergave langer dan 2 seconden indrukken. Met de weergavetoets ▶ beëindigen.	VCRS. 17

	Stand-by/aan schakelaar ⬆/IIndrukken om het apparaat aan of uit te schakelen. In de uitgeschakelde stand verbruikt het apparaat nog geringe hoëveelheid stroom.	VCR TV
	Recorder wordt bij externe opnamebesturing op opnamegereedheid gezet.	VCR P. 25
	Voor het omschakelen van televisie-ontvangst op video-weergavekanaal.	VCR TV
	Omschakelen van het beeldschermformaat.
	Voor het omschakelen tussen televisie-ontvangst en teletekstontvangst.	TV
	Keuze v. d. programmaplaats en voor h. invoeren v. het ShowView-nummer.Voorbeeld: 18 = ⚫ 1 6	VCR TV
	AV-ingang op het televisietoestel selecteren.	TV
TRA CK	ProgrammakeuzetoetsBijstelling bij beeldstoringen bij VCR.	VCR TV
	Regeling van het volume.	TV
IN T	Omschakelen van de AV-ingang tussen A1, A2 of A3.	VCR
	Opzoeken van het opnamebegin.	VCR P. 16
Sh W	Menu ShowView	VCR P. 14
F	Geprogrammeerde opnamen oproepen.	VCR P. 13

AUDIO	Geluidweergave-modus	VCRP.16
REC	Opname	VCRP.10
	TV : keuze van de AV-ingang en navigatie in het menu Teletekst.VCR: voor het invoeren in menu's.	VCRTV
PROG/CHECK	Het menu Opnameprogrammering verschijnt.	VCRP.12
VPS/PDC	Besturing van opnamestart en -einde door een speciaal signaal.	VCRP.11
SP/LP/EP	Instelling van de bandsnelheid.	VCRP.10
TIMER	Recorder in opnamegereedheid schakelen.	VCRP.12
I-TIMER	Programmering v. uitzendingen die op dezelfde progr.-plaats en op hetzelfde tijdstip worden uitgezonden.	VCRP.15
OFF TIMER	Schakelt het apparaat tijdens de opname, weergave of stopmodus na ingestelde tijd in stand-by.	VCRP.17
OSD/DISPLAY	Kloktijd, bandtelwerk of rest. bandtijd worden door herhaald. indrukken v.d. toets weergegeven.	VCRP.10
RESET/CANCEL	RESET : telwerk op 0:00.00 terugzetten.CANCEL: om een ingave te wissen.	VCR
	Schakelaar voor TV-besturing.	VCRTV

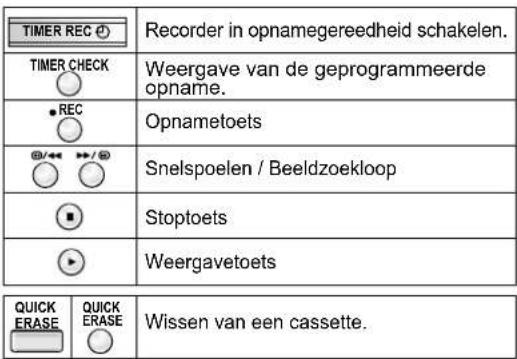

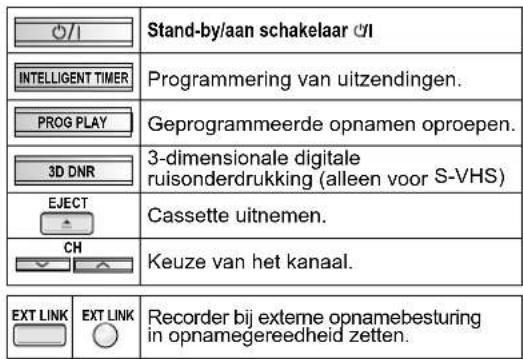

Front

De CVC-functie maakt een optimale beeldkwaliteit mogelijk. Het beeld wordt automatisch zo helder en scherp mogelijk ingesteld.

3D DNR

De beeldkwaliteit wordt door minder ruis verhoogd.

Aansluitingen

AC IN\~ = spanningsvoorziening SECTEUR\~

AV2 (DECODER/DECODEUR/EXT)

AV1 (TV)

S-VIDEO = S-VIDEO uitgang OUT/SORTIE

VIDEO = VIDEO uitgang

L/G = AUDIO uitgang linker kanaal R/D = AUDIO uitgang rechter kanaal

IN/ = antennes ingang ENT

OUT/ = antennes uitgang SORTIE

NV-SV120

Breng de afgebeelde verbindingen tot stand en sluit het meegeleverde netsnoer op het wisselstroomnet aan.

Voor het ontvangen van televisiebeelden moet de RF coax-kabel ook dan worden aangesloten, wanneer de videorecorder via een 21-polige scart-kabel verbonden wordt.

Wanneer u het televisietoestel alleen via een RF coax-kabel wilt aansluiten, moet u het video-uitgangskanaal met het ingangskanaal van het televisietoestel afstemmen.

• Videorecorder inschakelen
- MENU ca. 7 seconden lang indrukken. Het vooraf ingestelde kanaal verschijnt in het display
- Televisietoestel afstemmen totdat het testbeeld verschijnt.
Bij beeldstoringen kiest u op het televisietoestel en de videorecorder een ander kanaal.
- Om het kanaal te wijzigen (bijv. kanaal 39) toets CH indrukken.
- Het televisietoestel afstemmen totdat het testbeeld verschijnt.
• Met ENTER bevestigen

Datum en tijd
AUTO
Tijd	: 12 : 00 : 00
Datum	: 11. 6. 03

Datum en tijd

Tijd : 12 : 00 : 00

Datum : 11. 6. 03

◆: kiezen ENTER : opslaanEXIT : Exit

Start de zenderzoekloop automatisch voor alle ontvangbare televisiezenders. (Duur ca. 5 minuten).

• Videorecorder inschakelen. Het menu Country verschijnt.
• Land selecteren ◀▶▲▼
• ENTER

Wanneer het menu Country na het inschakelen niet verschijnt, kunt u de Automatische instellingen (Pagina 21) opnieuw starten.

Daarna kunt u de datum en tijd automatisch of handmatig instellen.

Manuele instelling van datum en tijd

• AUTO - MANUAL ◀▶
- ENTER
- Datum en tijd instellen ◀▶▲▼, ▶
- ENTER
- Met MENU terug naar het beeldscherm Menu.
* Niet correct ingestelde datum of tijd beïnvloeden de geprogrammeerde opname van televisie-uitzendingen (op zomer- en wintertijd letten).

Na de automatische zenderzoekloop moeten datum en tijd manueel worden ingesteld.

- Datum en tijd instellen ◀▶▲▼, ▶

- ENTER

Opname

Televisietoestel op video-weergavekanaal instellen en cassette met intacte wisbeschermingsstrip in de videorecorder plaatsen.

• Voor het opnemen het kanaal selecteren. Wanneer er via de 21-polige scart-kabel wordt opgenomen, kiest u het AV-kanaal.
• REC indrukken om de opname te starten.
• De opname met de stoptoets ■beëindigen.
• Opname onderbreken: II> Om de videokoppen te ontzien wordt de functie na ca. 5 minuten uitgeschakeld.
• Opname voortzetten:
  * Opnamen in de S-VHS- of S-VHS ET REC-modus zijn alleen mogelijk indien u het TV-systeem PAL gebruikt. (alleen SV120, Pagina 23)

Weergave van de resterende bandlooptijd

In het display v. d. videorecorder verschijnen: tijd - teller - rest. bandlooptijd. Het begin van de cassette wordt door ---- weergegeven.

- OSD/DISPLAY tot de weergave 'RE' verschijnt.

• Kies de bandloopsnelheid met de toets SP/LP/EP voor de opname.
  SP : normale opnameduur - optimale beeldkwaliteit
  LP : dubbele opnameduur - eenvoudige beeldkwaliteit
  EP : drievoudige opnameduur - gereduceerde beeldkwaliteit
  * Bij de weergave van een LP- of EP-opname komen er bij sommige cassettes (bijv. type E-300) beeldstoringen voor. Dat zijn geen functiestoringen.

Geprogrammeerde opname

A: Wanneer de resterende bandlooptijd bij het starten van een geprogrammeerde opname niet voldoende is om de uitzending tot aan het einde op te nemen, schakelt de functie SP/LP over op de bandloopsnelheid LP. Zo wordt gegarandeerd dat de gehele uitzending wordt opgenomen. Wanneer de resterende bandlooptijd ook in de LP-modus niet voldoende is, kan de uitzending niet tot aan het einde toe worden opgenomen.

* Een automatische omschakeling naar de EP-modus is niet mogelijk.

Instelling voor de besturing van opnamestart en -einde door een speciaal signaal. Wanneer een televisie-uitzending langer duurt, eerder ten einde is resp. vroeger of later dan gepland begint, synchroniseert deze functie de opnamestart en -stop met het daadwerkelijke begin en einde van de uitzending.

ON : De zender zendt VPS/PDC-signalen uit. De geprogrammeerde tijd moet overeenstemmen met de in de programmatijdschriften aangegeven tijd. Wanneer er een speciale VPS-tijd wordt aangegeven, moet deze worden gebruikt.

- - - : De zender zendt geen VPS/PDC-signalen. Kies de start- en stoptijd zo dat bij programmaverschuivingen de gehele film kan worden opgenomen.

Opnameprogrammering

De opnameprogrammering maakt het u mogelijk de opnametijd van uitzendingen tot 1 maand in het vooruit in te voeren. Via het beeldschermmenu kunt u maximaal 16 opnamen programmeren.

• PROG/CHECK
- ENTER

De volgende ingaven kunnen met de richtingstoetsen of met worden uitgevoerd.

• Zender selecteren ▲▼, ► of toets CH
• Datum, week of weekday instellen ▲▼, ► of toets DATE
• Starttijd invoeren: ▲▼, ► of toets ON

• Eindtijd invoeren: ▲▼, ► of toets OFF

Houd u de toetsen ingedrukt, dan verandert de tijd in stappen van 30 min.

• Bandloopsnelheid kiezen: A (Automatisch), SP, LP, EP ▲▼, ▶ (niet voor MV20, MV15)
• De instelling VPS/PDC kan met ▲▼ of de VPS/PDC-toets worden gewijzigd. (niet voor HV50, MV15)
• Programmering met ENTER opslaan.
• Voor verdere opnamen deze programmeringstappen herhalen.
• De recorder in opnamegereedheid zetten.

Zorg ervoor dat de videorecorderindicatie ⏻ verschijnt.

* Vergeet niet de resterende bandlooptijd te controleren. De opnameduur mag niet langer zijn dan de resterende tijd op de videocassette.

Opnameprogrammering

Opheffen van de opnamegereedheid

- TIMER indrukken, de videorecorderindicatie ⏻verdwijnt. U kunt nu een videocassette weergeven of een opname uitvoeren. Daarna moet u TIMER opnieuw indrukken om de geprogrammeerde opnamegereedheid te herstellen.

Weergave van de geprogrammeerde opnamen (alleen op het toestel) Door herhaaldelijk indrukken van de toets worden de geprogrammeerde opnamen in het display van de videorecorder weergegeven.

Controleren van de geprogrammeerde opname

- PROG/CHECK, het menu Geprogrammeerd opnemen verschijnt. - Nogmaals PROG/CHECK of EXIT om het menu te verlaten.

Wissen of wijzigen van een geprogrammeerde opname

• PROG./CHECK, het menu Geprogrammeerd opnemen verschijnt.
• Met ▲te wijzigen ingave selecteren.
• ENTER
• Ingaven wijzigen ◀▶▲▼
• ENTER
• RESET/CANCEL om de opname te wissen.

Geprogrammeerde opnamen oproepen

Het toestel spoelt naar het begin van de geprogrammeerde opname terug en start de weergave.

* Geprogrammeerde opnamen kunnen ook direct op het toestel worden opgeroepen.

ShowView

• ShowView toets indrukken
• ShowView nummer invoeren (ingave met ◀ corrigeren)
- ENTER

Het beeldscherm Geprogrammeerd opnemen verschijnt.

- TIMER indrukken om naar de opnamegereedheid te schakelen. Let erop dat de videorecorderindicatie ⏻ verschijnt.

Wanneer de zender niet automatisch wordt herkend, moet hij met ▲▼ of met de toets CH worden ingevoerd. Deze informatie wordt door de videorecorder opgeslagen en hoeft in de toekomst niet meer te worden ingevoerd.

Wijzigen van de programmeringsgegevens

• ENTER
• Zender selecteren ▲▼, ► of toets CH
• Datum, week of weekday instellen ▲▼, ► of toets DATE
• Starttijd invoeren: ▲▼, ► of toets ON
• Eindtijd invoeren: ▲▼, ► of toets OFF
• Bandloopsnelheid kiezen: A (Automatisch), SP, LP, EP ▲▼, ▶ (niet voor MV20)
• ENTER
• TIMER indrukken om naar opnamegereedheid over te schakelen.
  * ShowView is een handelsmerk van Gemstar DevelopmentCorporation. Het ShowView systeem wordt gefabriceerd onder licentie van Gemstar Development Corporation.

INTELLIGENT TIMER

Om de opnameprogrammering van uitzendingen te vergemakkelijken, die op dezelfde zender, op hetzelfde tijdstip op verschillende dagen worden uitgezonden. Alle data kunnen na overname in het menu Geprogrammeerd opnemen worden aangepast.

De data van laatste 5 geprogrammeerde opnamen worden overgenomen in het INTELLIGENT TIMER-menu. Om de INTELLIGENT TIMER-functie te kunnen benutten, moet er ten minste één geprogrammeerde opname aangelegd zijn.

• I-TIMER indrukken.
- Opname met ▲ of I-TIMER selecteren.
- TIMER indrukken om naar de opnamegereedheid om te schakelen. De oudste data worden automatisch gewist.
- Om te wissen drukt u op RESET/CANCEL.
- Ter bescherming v. de data op de toets▶ drukken, het symbool 📁 verschijnt.
- Om de beveiliging op te heffen op de toets ◀drukken.

Wijzigen van de programmeringsgegevens

• I-TIMER indrukken.
- Opname met ▲▼ of I-TIMER selecteren.
- ENTER, het beeldscherm Geprogrammeerd opnemen verschijnt.
- De gewenste data wijzigen ◀▶▲▼.
- ENTER om de wijziging op te slaan.
- TIMER om over te schakelen naar de opnamegereedheid.

Algemene functies

De videorecorder herhaalt de cassette tot aan het einde van de opname.

• In de stop- of weergavemodus de weergavetoets hanger dan 5 seconden indrukken. In het display van de videorecorder verschijnt een 'R'.
• Stoptoets ■ om de weergave te beëindigen.

Geluidweergavemodus door herhaaldelijk indrukken van de toets AUDIO selecteren.

weergave stereo : indicatie: LR

linker kanaal : indicatie: L -

rechter kanaal : indicatie: - R

weergave mono : indicatie: - -

Opzoeken van een opnamebegin

Om een opnamebegin snel te zoeken tijdens de weergave of in de stopmodus.

• Band spoelt vooruit / ◀ Band spoelt terug
  Overeenkomstig iedere toetsdruk (maximaal 20 keer) spoelt de videorecorder naar het desbetreffende opnamebegin. De weergave begint automatisch.

- Stoptoets ■om de zoekloop te beëindigen.

Algemene functies

Beeldzoekloop voorwaarts/achterwarts, Snelle beeldzoekloop, Weergave stilstaand beeld, Vertraagde opname

Om de videokoppen te ontzien worden de functies Beeldzoekloop voorwaarts/achterwaarts, Snelle beeldzoekloop (JET SEARCH), Weergave stilstaand beeld en Weergave vertraagde opname na 5-10 minuten automatisch uitgeschakeld. Beeldstoringen en loopwerkruis zijn geen functiestoringen.

Wissen van een cassette

Een bespeelde cassette kan met de QUICK ERASE-toets op het toestel compleet worden gewist. Het wissen duurt bij een E-180 cassette ca. 30 minuten. Storingen die bij het kopieren aan het begin en einde van een opname ontstaan, worden op die manier vermeden.

Wat betreft de de tijd beperkte opname en weergave

Schakelt het toestel tijdens een opname, weergave of in de stopmodus na afloop van de geselecteerde tijd in stand-by. ledere verdere toetsdruk verhoogt de uitschakelduur van 30 op 60, 120, 180 of 240 minuten. De vooraf ingestelde tijd verschijnt in het display van de videorecorder.

Om de functie te activeren, drukt u op de 3D DNR-toets op het toestel. De activering wordt op de televisie weergegeven.

Menubesturing

Met de richtingstoetsen van de afstandsbediening ◀◀◀◀ u in de menu's bewegen en de geselecteerde ingaven wijzigen.

• MENU, het beeldscherm Menu verschijnt.
  • Kies de gewenste ingave ▲▼
• ENTER

Het geselecteerde menu verschijnt.

• Kies de ingave die u wilt veranderen ▲
• ENTER
• Voer uw wijzigingen uit. Volg daarbij de menusturing.
• Met MENU terug naar het vorige menu.
• EXIT om het menu te verlaten.

Manuele instellingen

Mogelijke opties voor het exact afstemmen van de kanalen.

(Niet alle functies zijn in ieder model beschikbaar.)

Televisiezender opnieuw invoeren

• Zenderlijst ▼
• ENTER
• Handbediening
• ENTER
  • Vrije zenderplaats selecteren ◀▶▲▼
• ENTER

- Kanaal met ◀► of met de cijfertoetsen invoeren.

De kanaalafstemming start. Wacht een ogenblik totdat de gewenste zender ingesteld is.

Beeldstoringen kunnen evt. met 'Fijn Tuning' worden verminderd.

- Met MENU terug naar het beeldscherm Zenderlijst.

Pos		Instelling van de zenderpositie.
Naam		Instelling van de zendernaam.
Kanaal		Instelling van het kanaal.
Fijn Tuning	AUTO / MAN.	Exacte afstemming bij beeldstoringen.
Decoder	AAN / UIT	Bij aansluiting van een decoder.
Video Syst.	AUTO / PAL / MESECAM	Instelling van het televisiesysteem.
Mono	AAN / UIT	Omschakelen van stereo op mono.

Manuele instellingen

Naam van de televisiezender wijzigen

• Zenderlijst▼
• ENTER
• Handbediening
• ENTER
• Zendernaam selecteren ◀▶▲▼

• ENTER

• Naam van de televisiezender selecteren ◀
  De cursor springt naar de eerste letter ARD.

• Letter wijzigen ▲▼
• Volgende letter ▶, ARD
• MENU
  De nieuwe naam wordt in de zendertabel opgeslagen.

Volgorde van de televisiezenders wijzigen of zender wissen

• Zenderlijst ▼
• ENTER
• Handbediening
• ENTER
  • B/Groen, het keuzeveld wordt aan de linkerrand d.m.v. een pijl gemarkeerd.
• U kunt nu de zender naar de gewenste plaats bewegen ◀▶▲▼.
• ENTER

• A /Rood om de zender te wissen.

Manuele instellingen

Zendertabel nieuw aanleggen

- Zenderlijst ▼

- ENTER

- Auto▼

- ENTER

Het menu Land selecteren verschijnt.

- Land selecteren ◀▲▼

- ENTER

Het menu Zenderlijst-Auto verschijnt. De zenderzoekloop start automatisch.

Herstart / Herstellen van de aanleveringstoestand

- Zenderlijst ▼

- ENTER

- Herstart ▼

- ENTER

* Om de aanleveringstoestand te herstellen, scheidt u het AC netsnoer kortstondig van het stroomnet.

Menu instellingen

SV120

Instellingen 1/2
Band lengte: AUTO( E-240)
AV2 aansl.	: DECODER
AV2 IN	: VIDEO
AV1 OUT	: VIDEO
TV Stand.: AUTO
S-VHS playback	: AUTO
Screen Displ.: 4:3
◆: kiezen
MENU: terug EXIT: Exit

HV60/55/65 HV50EC

Instellingen 1/2

Band lengte: AUTO( E-240)

AV2 aansl.: DECODER

TV Stand.: AUTO

SQPB: AUTO

Screen Displ.: 4:3

Power save: UIT

VCR display: GEDIMD

MV15 MV20 HV50EG

Instellingen 1/2

Band lengte: AUTO( E-240)

TV Stand.: AUTO

SQPB: AUTO

Screen Displ.: 4:3

Power save: UIT

VCR display: GEDIMD

EXT LINK: 2

Band lengte	Instelling van de bandlengte van de gebruikte cassette.AUTO (◀)240 E - 195, E - 260, E - 300
AV2 aansl.	Om het type van het externe toestel te selecteren, dat op de AV2 bus van de videorecorder aangesloten is.DECODER: Bij het aansluiten van een decoder.EXT : Bij het aansluiten van een andere videorecorder of satelliet receiver.
AV2 IN	Voor het opnemen van een S-videosignaal van een extern toestel, dat op de AV2 bus van de videorecorder aangesloten is.VIDEO : Wanneer het toestel geen S-VIDEO ondersteunt.S-VIDEO : Wanneer het apparaat S-VIDEO ondersteunt. Aansluiting met een 21-polige scart-kabel.
AV1 OUT	VIDEOS-VIDEO : Videosignaal via de 21-polige scart-kabel.S-VIDEO : S-videosignaal via de 21-polige scart-kabel.
TV Stand.	AUTO : Onderscheidt automatisch tussen PAL, MESECAM.PAL : Wanneer het PAL-systeem wordt gebruikt.MESECAM: Wanneer het MESECAM-systeem wordt gebruikt.
S-VHS playback	AUTO : Videorecorder herkent automatisch de wijze van opname.AAN : Voor weergave van een S-VHS-cassette in S-VHS-formaat.UIT : Voor de weergave van opnamen in VHS-formaat.
Screen Displ.	4:3 : Meldingen staan de beeldschermrand.(in 16:9 formaat zijn de meldingen niet zichtbaar).16:9 : Meldingen staan aan de beeldschermrand(in 4:3 formaat zijn de meldingen in het midden).UIT : Geen meldingen
SQPB	AUTO : Videorecorder herkent automatisch de wijze van opname.AAN : Voor weerg. v. een S-VHS-cass. in quasi S-VHS-formaat.UIT : Voor de weergave van opnamen in VHS-formaat.

Menu instellingen

SV120

Instellingen 2/2

Power save: UIT

VCR display: GEDIMD

S-VHS REC: AAN

S-VHS ET REC: UIT

EXT LINK: 2

: kiezen

: terugMEND: Exit

HV60/55/65 HV50EC

Instellingen 2/2
EXT LINK: 2
: kiezen
: terugmenu: Exit

Met ▲unt u het 2e beeldscherm oproepen

Power saveStroomspaarfunctie (alleen in standby)	AAN : Het display v. d. videorecorder brandt niet. De ingave VCR display kan in de stroomspaarmodus niet worden gewijzigd.UIT : Fabrieksinstelling, de ingave VCR display kan worden gewijzigd.
VCR display (alleen in standby)	Alleen wanneer de instelling Power save uitgeschakeld is.GEDIMD : Het display van de videorecorder brandt slechts zwak.UIT : Het display van de videorecorder brandt.
S-VHS REC	Alleen wanneer u het TV-systeem PAL gebruikt.AAN : V.h. opnemen v. een S-VHS-cassette in S-VHS-formaat.UIT : Voor h. opnemen v. een S-VHS-cassette in VHS-formaat.
S-VHS ET RECAlleen in SP-modus	Alleen wanneer u het TV-systeem PAL gebruikt.AAN : Opname met een hogere beeldkwaliteit wanneer er een VHS-HG cassette wordt gebruikt.UIT : Opname met normale kwaliteit.
EXT LINK	2 : Externe opnamebesturing voor satelliet- of digitale ontvanger (videosignaal).1 : Voor digitale receivers die een speciaal opnamebesturings-signaal uitzenden, bijv. de F.U.N. Ontvanger(TU-DSF31).

Decoder

Instellingen 1/2
Band lengte	AUTO(←E-240)
AV2 aansl.	DECODER
AV2 IN	VIDEO
AV1 OUT	VIDEO
TV Stand.	AUTO
S-VHS playback	AUTO
Screen Displ.	4:3

Zenderlijst
Pos	Naam	Kan	Pos	Naam	Kan
1	ARD	7	6	VOX	8
2	ZDF	4	7	PRO7	95
3	N3	2	8	RTL2	85
4	RTL	12	9	PREM	97
5	SAT1	13	10	S-RT	98

Aansluiting van een decoder

Verbind de decoder met een 21-polige scart-kabel aan de AV2 van de videorecorder.

• Instellingen
• AV2 aansl. op DECODER instellen Bij deze instelling is het niet mogelijk om de optie AV2 IN te wijzigen.
• Met MENU terug naar het beeldscherm Menu

DECODER : Bij aansluiting van een decoder

EXT : Bij aansluiting van een extern toestel, bijv. tweede recorder of satelliet ontvanger.

Kanaal op decoder instellen

• Zenderlijst ▼
• ENTER
• Handbediening
• ENTER
  • Gecodeerd kanaal selecteren ▲▼
• ENTER
• Decoder op AAN zetten ▼,◀◀
• Met MENU terug naar Zenderlijst.

Externe opnamebesturing

Externe opnamebesturing

• Instellingen ▼
• EXTLINK 2 of 1 kiezen
• Met MENU terug naar het beeldscherm Menu.

EXT LINK 2: Externe opnamebesturing van enkele satelliet- of digitale ontvangers (videosignaal).

EXT LINK 1: Voor digitale ontvangers die een speciaal opnamebesturingssignaal zenden, bijv. de F.U.N. ontvanger (TU-DSF31).

- EXT LINK om de recorder in opnamegereedheid te zetten. Zolang er een videobbeeld door de satelliet- of digitale ontvanger wordt uitgezonden, neemt de videorecorder op.

Wanneer u EXT LINK 2 geselecteerd hebt, verschijnt op het beeldscherm:

• ENTER om de melding te laten verdwijnen.
• EXT LINK om de opname af te breken.

* De geprogrammeerde opnamen van uw videorecorder mogen niet overlappend zijn met die van de satelliet- of digitale ontvanger.

Versterker

NICAM geluidssysteem

NTSC weergave

Aansluiting van een versterker

Sluit uw videorecorder met een audiokabel op de stereoversterker aan.

Links = wit (L/G) Rechts = rood (R/D) Met een scart- adapterkabel kan men ook de AV- uitgang van de videorecorder met een versterker verbinden.

Kies de instelling Mono-AAN wanneer u het monogeluid op de hi-fi-sporen van de videorecorder wilt opnemen of het stereogeluid op grond van slechte ontvangstomstandigheden gestoord is.

• Zenderlijst ▼
• ENTER
• Handbediening
• ENTER
  • Kanaal selecteren ◀▶▲▼
• ENTER
  • Mono op AAN of UIT ◀

U kunt NTSC videocassettes weergeven om ze op een PAL televisietoestel te bekijken. Wanneer bij de NTSC-weergave storingen ontstaan, probeert u uw televisietoestel bij te stellen. Lees de gebruiksaanwijzing van het televisietoestel. Het opnemen en kopieren van videocassettes in NTSC -formaat is niet mogelijk.

Aanwijzingen voor het aanbrengen van batterijen in de afstandsbediening:

Levensduur van de batterij afhankelijk van de gebruiksfrequentie, ca. 1 jaar.

• Geen oude en nieuwe batterijen of verschillende batterijsoorten tezamen gebruiken.
• Alleen batterijen zonder schadelijke stoffen (zoals lood, cadmium, kwik) gebruiken.
• Gebruik geen oplaadbare batterijen.
• Wanneer de afstandsbediening langere tijd niet wordt gebruikt, de batterijen er uitnemen.
• De batterijen niet verhitten of kortsluiten.
• Lege batterijen onmiddellijk vervangen en door type AA, UM3 of R6 vervangen.
• Bij het aanbrengen op de correcte poolaansluiting + en - letten.

Batterijen, verpakkingen en het oude toestel moeten overeenk. de voorschriften worden verwijderd Deze horen niet in het huishoudelijk afval thuis.

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Wisbeveiliging van cassettes

Ter bescherming tegen onopzettelijk wissen van cassettes de wisbeschermstrip er uitbreken.

Wanneer u op een beveiligde cassette weer wilt opnemen, dient u de spleet met plakband dicht te plakken.

Voordat u een beroep doet op de klantenservice

Manuele regeling bij beeldstoring:	Bij gestoord of verschoven beeld, stilstaand beeld of weergave in vertraagde opname drukt u de TRACKING / V-LOCK-toets in richting + of - om het beeld te corrigeren.Voor het automatisch regelen + en - tegelijkertijd indrukken. Bij sommige videocassettes kan de spoorpositie niet worden geregeld. Hierbij gaat het niet om een functiestoring.
Het display op het toestel is niet verlicht:	Controleer de verbinding van het netsnoer.Controleer de instelling Power save (pagina 23)
Het display brandt, het toestel kan niet worden bediend:	Het toestel staat in opnamegereedheid. Beëindig deze met de TIMER-toets.
Verhoogde loopwerkruis:	Tijdens het snel vooruit- en achteruitspoelen ontstaat loopwerkruis. Dit is geen functiestoring
De automatische tijdinstelling functioneert niet correct:	Zet datum en tijd op AUTO (pagina 9).Als het toestel geen zender vindt, die het signaal uitzendt, stelt u datum en tijd manueel in.Controleer de instelling Power save (pagina 23).

Voordat u een beroep doet op de klantenservice

Beeld- of geluidstoringen:	Storingen ontstaan bij het gebruik van E-300 cassettes, die met de langzame bandsnelheid (LP of EP) werden opgenomen.Controleer de instelling PAL, MESECAM (pagina 22), NTSC (pagina 26).Controleer de aansluiting en werking van antenne- of scart-kabel.Controleer de instelling SQPB voor S-VHS cassettes (pagina 22).Fouten bij opname met gereduceerde bandsnelheid (EP) in MESECAM zijn geen functiestoringen.Als de videokoppen verontreinigd of versleten zijn, richt u zich dan a.u.b. tot uw klantenservice. De reiniging van de videokoppen door een klantenservicewerkplaats wordt niet door de garantie gedekt.
De afstandsbedieningsfuncties zijn gestoord:	Controleer de afstand tot het toestel (max. 7 meter)Controleer de batterijen van de afstandsbediening (pagina 27)
De opnamefuncties zijn gestoord:	Knippert op het toestelcontroleer de wisbeveiliging van de videocassette.Controleer datum en tijd (pagina 9).Controleer de start- en stoptijd van de opnameprogrammering (pagina 12).Controleer of bij geprogrammeerde opname het toestel met de TIMER-toets in de opnamegereedheid werd geschakeld (pagina 12).Controleer de start- en stoptijd bij VPS/PDC opname (pagina 11).

Wanneer u problemen niet kunt verhelpen richt u zich dan a.u.b. tot de klantenservice (zie garantie-informatie)

Het modelnummer en serienummer van dit product vindt u beide op de achterkant van het apparaat. Noteer ze ergens en bewaar ze voor toekomstig gebruik..

Model No.

Serial No.

Technische gegevens

	SV120	HV60 HV65		HV55	HV50 MV20 MV15
Opgenomen vermogen
in bedrijf	20W 18W		18W 18W	18W 16W	16W
in stroomspaartoepassing	3W	3W 3W	3W 3W			3W 3W
Weergavefuncties
Video televisiesysteem	PAL	PAL	PAL	PAL	PAL	PAL	PAL
NTSC weergave op PAL TV	X	X	X	-	-	X	-
Opname-/weergavetijd	SP/LP/EP	SP/LP/EP	SP/LP/EP	SP/LP/EP	SP/LP/EP	SP	SP
S-VHS quasi playback (SQPB)	-	X	X	X	X	X	X
S-VHS	X	-	-	-	-	-	-
S-VHS ET	X	-	-	-	-	-	-

CE

Deze uitrusting voldoet aan de Europese conformiteitvereisten, betreffende de voorwaarden voor elektromagnetische compatibiliteit en productveiligheid.

回

Dit apparaat voldoet aan de vereisten van beschermingsklasse 2.

D/E

Deze apparatuur voldoet aan de VDE-veiligheidseisen.

Spanningsvoorziening	220-240 Volt wisselspanning, 50/60 Hz
Bediening	Multifunctionele afstandsbediening (video en Panasonic TV) basisfuncties op het toestel
Video- en toonkoppen (schuinspoorprocédé) Bandsnelheid Opname-/Weergavetijd (E-240 cassette) SP: 240 min, LP: 480 min Omspoeltijd (E-180 cassette)	S-VHS/Hi-Fi: 4 koppen / 2 toonkoppen, mono: 2 koppen SP: 23.39 mm/s , LP: 11,7 mm/s
Video televisiesysteem Video in- en uitgangsniveau HF-converter UHF-kanaal (21-69), 75 Ohm	PAL-kleurensignaal 1,0 Vss, 75 Ohm met afsluiting
Audio-ingangsniveau Audio-uitgangsniveau -6 dBV, minder dan 1 kOhm	-6 dBV, meer dan 10 kOhm
Horizontale resolutie (kleur) Signaal ruisafstand video (kleur) Signaal ruisafstand audio Dynamisch bereik audio Frequentiekarakteristiek audio	meer dan 240 regels (VHS, SP), 400 regels (S-VHS/ S-VHS-ET, SP) meer dan 43 dB (SP) meer dan 43 dB (SP, Mono) meer dan 90 dB (Hi-Fi geluidsspoor) 80 Hz tot 8 kHz (SP, Mono) 20 Hz tot 20 kHz (Hi-Fi geluidsspoor)
Bedrijfstemperatuur / Vochtigheid	5 °C tot 40 °C / 35% tot 80% rel. Vochtigheid
Gewicht en afmetingen (waarden b. Benadering)	3,5 kg / 430 (b) x 87 (h) x 282 (d) mm

* Wijzigingen van de technische gegevens te allen tijde voorbehouden.

Trefwoordenoverzicht

	Pagina	Pagina Pagina
3D DNR 6,17		Kanaal 8,19,24 Tijd 9,28,29
Aanleveringstoestand	21	MESECAM	22,29
Afstandsbediening 4,5 Antenne-aansluiting	7	NICAM	26
AUDIO	5,16	NTSC	26,29
AUDIO uitgang	7
AV LINK	5	OFF TIMER	5,17
AV1 OUT	22	Onderhoud	2
AV1(TV)	7
AV2 aansl.	22,24
AV2 IN	22	PAL	22,29
AV2(DECODER)	7	Power save	23,28
		Programmakeuzetoets	5
Bandlengte	22
Bandloopsnelheid	5,10	QUICK ERASE	17
Beeldschermformaat	5
Beeldzoekloop	4,17	Resterende bandlooptijd RFcoax-kabel	5,10 8
Country	9
CVC Super	6
		Satellietontvanger	22,23,25
Datum	9,28,29	Scart-kabel	8,10,24,29
DECODER	22,24	Screen Displ.	22
Digitale ontvanger	23,25	ShowView 5,14
		Spanning	2
		Spanningsvoorziening	7
EXT	22,24	SQPB 22,29
EXT LINK	5,23,25	Stroomkabelbescherming	2
		S-VHS ET REC	23
INDEX	16	S-VHS playback	22
INTELLIGENT TIMER	15	S-VHS REC 23
		S-VIDEO 22
JET SEARCH	4,17	S-VIDEO uitgang	7

TIMER CHECK 6,13
TRACKING/V-LOCK	5,28
TV besturing 5
TV Stand 22
VCR display	23
VIDEO	22
VIDEO uitgang	7
VOLUME	5
VPS/PDC 5,11,12

Weerg. vertraagde opname	4,17
Weergave stilstaand beeld	4,17
Wisbeveiliging	10,27,29

Zenderzoekloop

9,21

F04D03-0

RQTD0041-H1
