GEBRUIKSAANWIJZING VCR2360NL SEG

Bewaar het garantiebewijs en de rekening van uw recorder, voor het geval u een beroep moet doen op de garantie.

Let op

• Lees zorgvuldig deze gebruiksaanwijzing om deze hoogwaardige videorecorder goed te leren kennen.
  ◆ Controleer of de elektrische spanning in uw huis overeenstemt met de waarde op het typeschildje van uw recorder.
• Installeer en stel uw recorder in met behulp van dit hoofdstuk en het hoofdstuk "De ingebruikneming".
  Belangrijke aanwijzingen ...
  ◆ Stel het toestel niet bloot aan vocht of hitte, om brand of elektrocutie te voorkomen.
  ◆ Open het toestel niet; laat herstellingen uitvoeren door een gekwalificeerd technicus.
  Zet het toestel niet onmiddellijk aan nadat u het vanuit een koude in een warme omgeving heeft gebracht. Condensatievocht kan uw recorder en uw cassettes ernstig beschadigen. Wacht ongeveer twee uur, tot het toestel op kamertemperatuur is.
  ◆ Zet het toestel op een vlakke, stabiele ondergrond.
  ◆ Installeer het toestel zo, dat er voldoende luchtcirculatie is.
  ◆ Reinig het toestel enkel met een zachte, niet-pluizende doek; gebruik geen bijtende, schurende of alcoholhoudende schoonmaakmiddelen.
• Trek de stekker uit het stopcontact als het toestel niet juist werkt, raar klinkt of ruikt, rookt of als er vloeistoffen in het toestel gelopen zijn. Laat het in dat geval door een gekwalificeerd technicus controleren.
  ◆ Trek de stekker uit het stopcontact en maak de antennekabel los tijdens een onweer of als u het toestel langere tijd niet gebruikt.
  ◆ Stel dit apparaat niet bloot aan vocht, Plaats geen vochtige voorwerpen of voorwerpen gevuld met vloeistoffen (vazen e,d.) op dit toestel.
  ◆ Installeer het toestel zo, dat er voldoende luchtcirculatie is.
  Er dient tenminste 10cm ruimte onder en boven de ventilatie openingen van de videorecorder vrij te worden gehouden.

Voor uw eigen veiligheid!

◆ In het toestel bevinden zich geen onderdelen die u zelf kunt onderhouden of herstellen.
◆ Open het toestel niet. Laat het enkel door gekwalificeerde technici onderhouden of herstellen.
- Dit toestel werkt continu. Als u het uitschakelt, wordt het niet van het stroomnet gescheiden (stand-by). Om het toestel van het stroomnet te scheiden, moet u de stekker uit het stopcontact trekken.
◆ Het opnemen van auteursrechtelijk beschermd materiaal kan een overtreding van het auteursrecht zijn.

Lees het hoofdstuk "De ingebruikneming" voor u uw videorecorder in gebruik neemt.

Wetenswaardigheden

Inhoud

De recorder bedienen

De afstandsbediening 2

Het toestel, On Screen Display 3

De ingebruikneming

Uw recorder aansluiten, Batterijen voor de afstandsbediening 4

Stilstaand beeld, Variabel beeldzoeken, Variabele slowmotion,

Het begin van nieuwe opnamen zoeken (Index beeldzoeken) 9

16:9 Breedbeeld formaat afspelen/opname, CM Skip 10

Cassettes opnemen

Datum en tijd instellen 11

Gewoon opnemen 12

De sneltimer OTR (One Touch Recording) 13

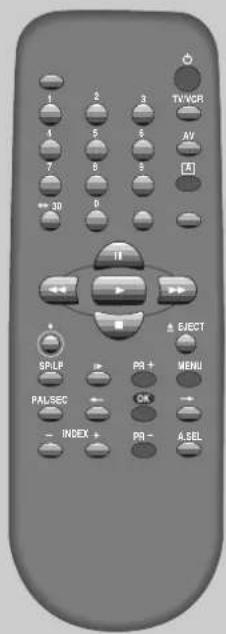

Meer functies

De normale timer 14

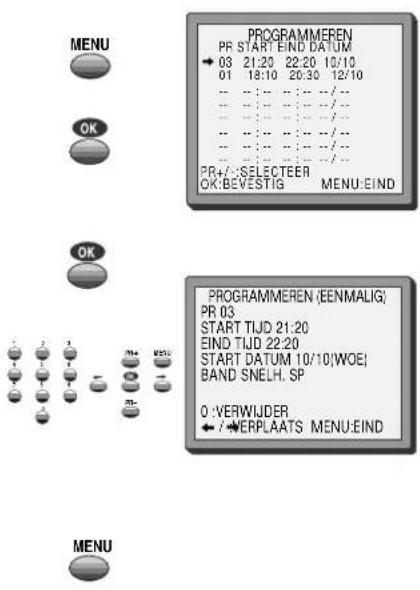

Timeroverzicht - wijzigen en wissen 15

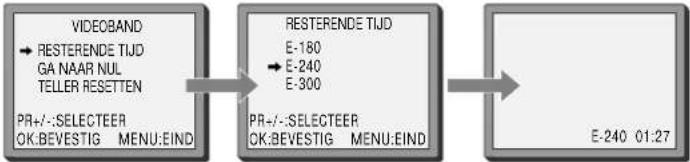

Tijd / Bandteller, Resterende tijd en speelduur van de cassette. De positie 0:00:00

oproepen, De bandteller op 0:00:00 zetten 16

Menutalen, Kinderveiligheid, Cassettes, en ... 17

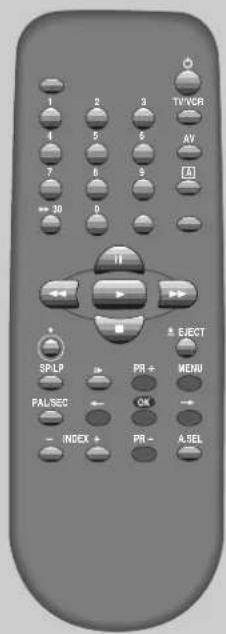

Nieuwe zenders instellen

Zenders instellen 18

Zendernamen 19

Zender sorteren. Zender wissen 20

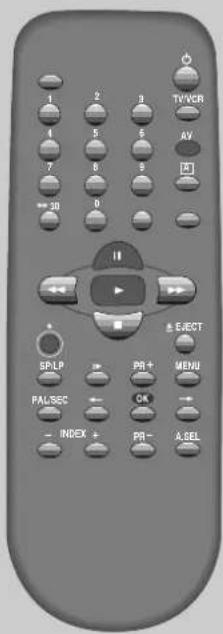

Aansluiten en kopieren

Naar het tv-toestel via de antennekabel (zonder SCART-kabel) 21

Kopieren, Assemble-montage 22

Appendix

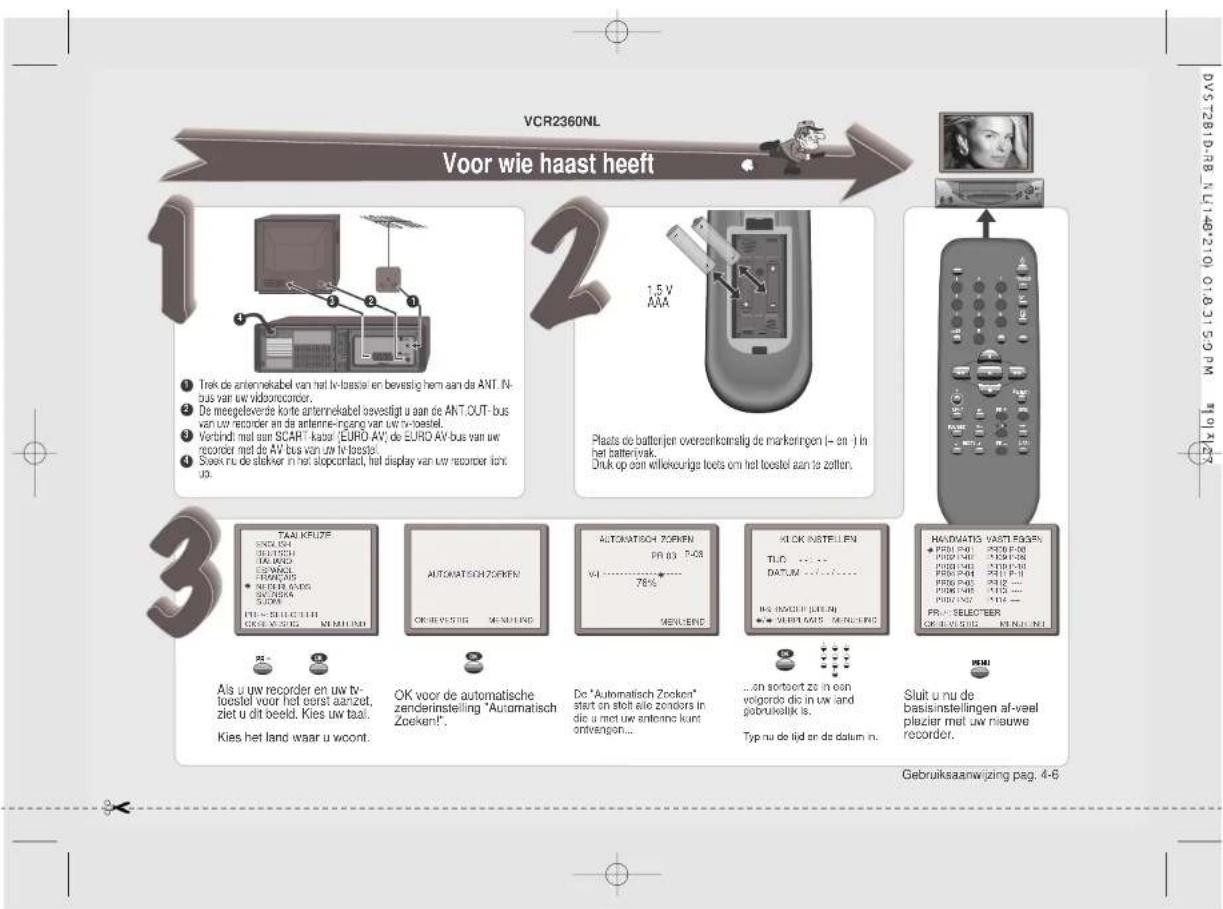

Korte gebruiksaanwijzing voor gevorderden 23/24

Voor u een vakman laat komen 25

◆ Op de volgende pagina's ziet u afbeeldingen van de toetsen op de afstandsbediening die u voor de beschreven functies nodig heeft. Indien beschikbaar, ziet u ook de meldingen die op het tv-scherm of in het recorderdisplay verschijnen.

De recorder BEDIENEN

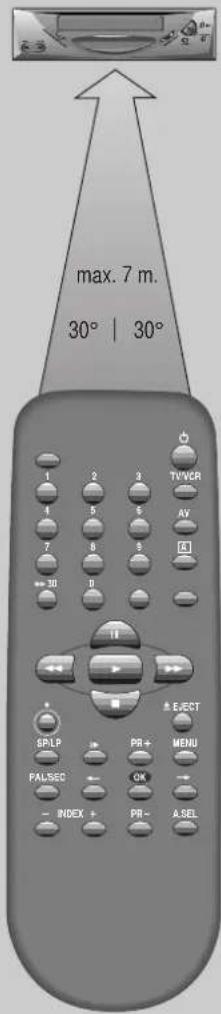

max. 7 m. 30° | 30° 1 2 3 TV/WR 4 5 $ AV 7 8 9 K → 3D D + EJECT SPLP PR+ MENU FALSE ON - INDEX + PR- A.SEL

De toetsen die u nodig heeft, zijn op de volgende bladzijden afgebeeld.

U bedient uw recorder hoofdzakelijk met de afstandsbediening; maar de belangrijkste toetsen, voor opnemen en afspelen, vindt u ook vooraan op de recorder.
◆ Druk op een willekeurige toets om het toestel aan te zetten.

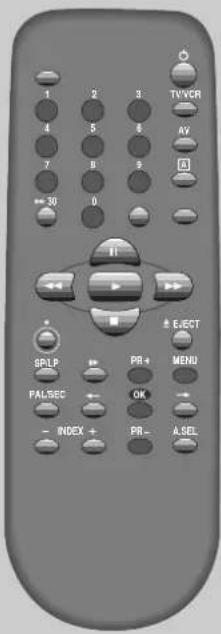

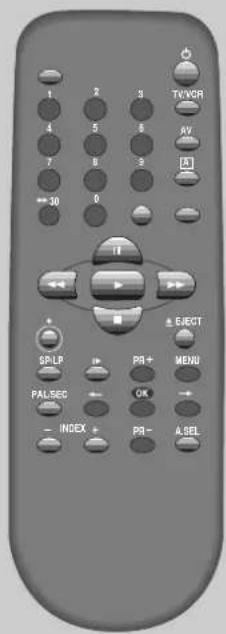

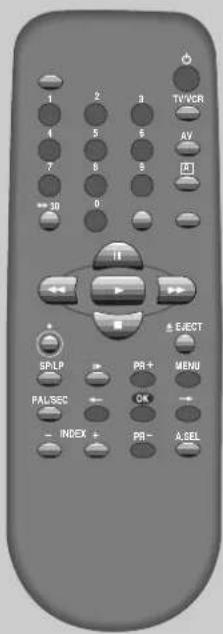

De afstandsbediening

	Aan / Uit
	Deze toets is niet beschikbaar voor deze set
	om zenders te kiezen of cijfers in te voeren in menu's
TV/VCR	om te schakelen tussen televisie of recorder (met SCART-verbinding, pagina 4)
AV	om de opnamebron te kiezen: tv-zender of toestel aan een ingangsbus
	U kunt de externe lijn kiezen met de "00", "AV", of "PR+/-"knop (zie pag. 22)
A	Klok / teller op het scherm tonen
	Deze toets is niet beschikbaar voor deze set
	Deze toets is niet beschikbaar voor deze set
30	CM-Skip-toets om de tape gedurende 30 seconden door te spoelen
	te pauzeren (opnemen), stilstaand beeld te bekijken (afspelen)
	en te starten
	het afspelen te stoppen
	de cassette terug- of voort te spoelen in de stopmodus, of tijdens het afspelen vooruit of achteruit te zoeken
	om op te nemen of om de sneltimer te bedienen (OTR, One Touch Recording betekent: elke druk op de toets verhoogt de opnametijd met 30 minuten)
EJECT	Om de cassette uit te werpen
SP/LP	om de opnametijd te verdubbelen voor zeer lange opnamen
	Toets voor de variabele slowmotion
MINI	Om de menu's te bedienen, zenders te kiezen (PR +/-)
INDEX	Om het begin van opnamen te zoeken (index)
PAL/SEC	Deze toets is niet beschikbaar voor deze set
ASEL	Deze toets is niet beschikbaar voor deze set

◆ Druk op een willekeurige toets om het toestel aan te zetten.

De recorder

BEDIENEN

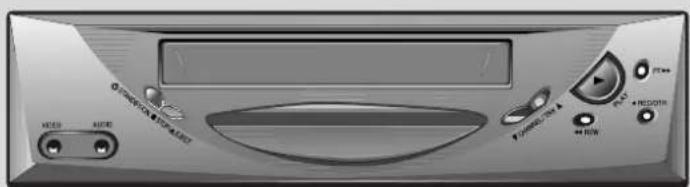

Het toestel

Aan/Uit

toets om de cassette te stoppen en uit te werpen

Aansluitingen aan de voorkant voor het aansluiten van bijv. een camcorder.

zenders te kiezen (programmeren)

op te nemen of om de sneltimer te bedienen (OTR, One Touch Recording betekent: elke druk op de toets verhoogt de opnametijd met 30 minuten)

de cassette terug- of voort te spoelen in de stopmodus of tijdens het afspelen FF▶ vooruit of achteruit te zoeken

het afspelen te starten

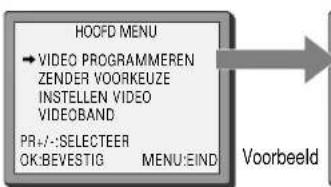

On Screen Display

HOOFD MENU → VIDEO PROGRAMMEREN ZENDER VOORKEUZE INSTELLEN VIDEO VIDEOBAND PR+/-:SELECTER OK:BEVESTIG MENU:EIND Voorbeeld

INSTELEN VIDEO → KLOK INSTELEN TAALKEUZE ANTENNE UITGANG 16:9 BEELDFORMAAT OSD AAN/UIT PR+/-:SELECTEER OK:BEVESTIG MENU:EIND

Het menusysteem van uw recorder maakt een comfortabele toegang tot de speciale functies mogelijk, zoals zenders zoeken, de klok instellen enz

"Videoband"-menu verschijnt alleen als er zich een tape in het toestel bevindt.

PR- 2x OK De menu's tonen op welke toetsen u moet drukken voor de volgende stappen.

Ook voor andere functies krijgt u korte meldingen op het tv-scherm.

De

INGEBRUIKNEMING

De toetsen die u nodig heeft, zijn op de volgende bladzijden afgebeeld.

Plaats uw recorder

◆ horizontaal op een stevige, vlakke ondergrond; zorg ook voor een goede verluchting,
◆ voldoende ver van vocht, hitte en magnetische velden, zoals bijv. luidsprekers. Stapel geen zware dingen op uw recorder.

Uw recorder aansluiten

Zet alle componenten uit voor u kabels aanbrengt of verwijdert.

AC230 V\~, 50 Hz

♦ Trek de antennekabel van het tv-toestel en bevestig hem aan de ANT. IN-bus van uw videorecorder. De meegeleverde korte antennekabel bevestigt u aan de ANT. OUTbus van uw recorder en de antenne-ingang van uw tv-toestel.
◆ Verbindt met een SCART-kabel (EURO-AV) de EURO AV-bus van uw recorder met de AV-bus van uw tv-toestel.

Deze kabel zorgt, naast meer comfort, voor een optimale beeld- en geluidskwaliteit. Als u nog geen SCART-kabel heeft, kunt u er één kopen bij uw handelaar.

Zonder de SCART-kabel, gaat u te werk zoals beschreven in het hoofdstuk "Zonder SCART-kabel". (rechterpagina en pagina 21).

◆ Controleer of de elektrische spanning in uw huis overeenstemt met de waarde op het typeschildje van uw recorder.

Steek nu de stekker in het stopcontact, het display van uw recorder licht op.

Batterijen voor de afstandsbediening

1,5 V (AAA)

Plaats de batterijen overeenkomstig de markeringen (+ en −) in het batterijvak.

◆ Bescherm het milieu en breng lege batterijen terug naar uw handelaar. Omdat batterijen giftige stoffen bevatten, moeten ze appart worden verwerkt.
- Gebruik geen twee verschillende batterijen en verwijder ze uit de afstandsbediening als u die langere tijd niet gebruikt.

◆ U kunt ook "Automatisch Zoeken" starten in het menu "Zender Voorkeuze" "Automatisch Zoeken".
◆ Raadpleg pagina 18/20 als u nieuwe zenders en zendernamen wilt invoeren.

De

INGEBRUIKNEMING

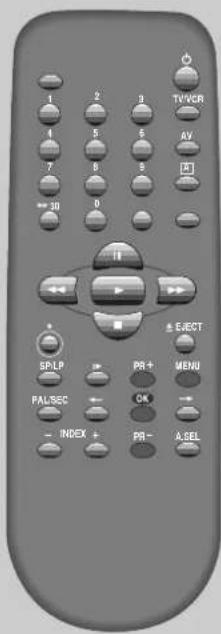

Als u uw recorder en uw tv-toestel voor het eerst aanzet, ziet u dit beeld.

Kies uw taal.

Kies het land waar u woont.

AUTOMATISCH ZOEKEN! OK:BEVESTIG MENU:EIND

OK voor de automatische zenderinstelling "AUTOMATISCH ZOEKEN!".

AUTOMATISCH ZOEKEN PR03 P-03 V-L 36% MENU:EIND

De "Automatisch Zoeken" start en stelt alle zenders in die u met uw antenne kunt ontvangen ...

AUTOMATISCH ZOEKEN MOMENT GEDULD...

... en sorteert ze in een volgorde die in uw land gebruikelijk is.

De

INGEBRUIKNEMING

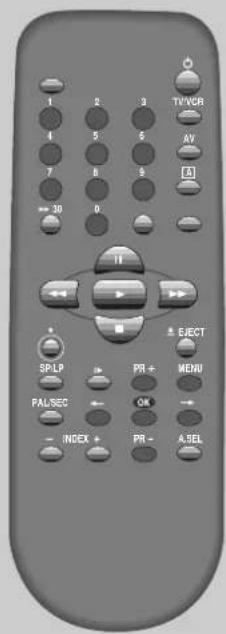

TVVCR AV 3 0 36 1 2 3 4 5 6 7 8 9 + 11 SALP PR + PAL/SEC OK - INDEX PR - A.SEL

De automatische instellingen (vervolg)

INDIEN HET GEKOZEN VIDEOKANAAL STOCRT OP DE ZENDER (S): KIES DAN EEN ANDER VIDEOKANAAL. HUIDIG PR 52 NIEUW PR 0-9:SELECTEER OK:BEVESTIG MENU:EIND

Als er zich andere stations bevinden in de nabijheid van de huidige RF OUTPUT PR, verschijnt de gids melding automatisch.

De VCR beveelt het optimale RF OUTPUT PR-nummer automatisch aan.

BELANGRIJK! S.V.P. PROGRAM(MA) TV VERANDEREN NAAR 53.

Druk op de OK toets om het aanbevolen PR-nummer te bevestigen.

KLOK INSTELLEN TIJD : : : DATUM :/-/---- 0-9:INVOER(UREN) ←/ *ERPLAATS MENU:EIND

Typ nu de tijd en de datum in.

HANDMATIG VASTLEGGEN →PR01 P-01 PR08 P-08 PR02 P-02 PR09 P-09 PR03 P-03 PR10 P-10 PR04 P-04 PR11 P-11 PR05 P-05 PR12 ---- PR06 P-06 PR13 ---- PR07 P-07 PR14 ---- PR+/-:SELECTER OK:BEVESTIG MENU:EIND

Ga door met "Zenders sorteren" op pagina 20, als u de zenders in dezelfde volgorde wilt sorteren als in uw tv-toestel.

sluit u nu de basisinstellingen af – veel plezier met uw nieuwe recorder.

Als u dit beeld niet ziet, omdat u geen SCART-kabel gebruikt, zoekt u het met de zenderzoekfunctie van uw tv-toestel (CH 52, zie de gebruiksaanwijzing van het tv-toestel).
Als er op dit kanaal problemen optreden, typt u met de cijfertoetsen een ander kanaal tussen 21 en 69 in.

De

INGEBRUIKNEMING

OSD(On Screen Display) AAN en UIT

Deze VCR is ingesteld op "OSD (On Screen Display) AAN" vóór het verlaten van de fabriek, Dit kan gewijzigd worden naar UIT.

HOOFD MENU VIDEO PROGRAMMEREN ZENDER VOORKEUZE → INSTELLEN VIDEO VIDEOBAND PR+/-:SELECTEER OK:BEVESTIG MENU:EIND

Zoek het "HOOFD MENU" op.

INSTELLEN VIDEO KLOK INSTELLEN TAALKEUZE ANTENNE UITGANG 16:9 BEELDFORMAAT OSD AAN/UIT PR+/-:SELECTER OK:BEVESTIG MENU:EIND

Kies "INSTELLEN VIDEO".

Druk op de OK toets.

OSD AAN/UIT → AAN UIT PR+/-:SELECTER OK:BEVESTIG MENU:EIND

Kies "OSD AAN/UIT".

Als u de OSD uit wilt hebben, kies dan UIT druk op de OK-toets om dit te bevestigen.

U zult dan geen OSD-meldingen meer op het normale scherm zien.

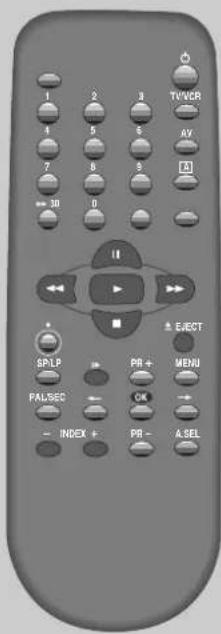

Cassettes AFSPELEN

TV/VER AV 3 1 2 3 4 5 6 7 8 9 10 0 II S/R/P PR + PAL/SEC OK INDEX PR - A SEL EJECT MENU

◆ Uw tv-toestel en uw recorder zijn ingeschakeld.
◆ Haal het beeld van uw recorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm.

Afspelen

Stop de cassette in de recorder: duw ze horizontaal, met het venster naar boven, in de gleuf; de recorder neemt ze dan over.

Start het afspelen.

Stop het afspelen.

Neem de cassette uit de speler.

Vanuit de stopmodus spoelt u de cassette terug of voort.

Druk op TV/VCR om het beeld van uw tv-toestel of uw recorder, "VCR", op het tv-scherm te zien (met de SCART-verbinding naar het tv-toestel).
- Een beschermde cassette (pag. 17) start onmiddellijk nadat u ze in de speler heeft gestopt.
◆ Met PLAY keert u telkens terug naar de normale afspeelmodus.
- Bij stilstaand beeld, tijdens het beeldzoeken of in de slowmotionmodus hoort u geen geluid.
- Een bevend stilstaand beeld kunt u eventueel met behulp van PR +/- stabiliseren.
◆ Horizontale storingsstrepen, veroorzaakt door een foute trackingpositie (geen kwaliteitscassettes, cassettes van andere recorders, ...), kunt u tijdens het afspelen eventueel met PR +/- verminderen.
◆ Zodra de pauze 5 minuten overschrijdt, speelt de recorder automatisch verder.
◆ NTSC afspelen op PAL TV : Als u tapes afspeelt die opgenomen zijn op een NTSC systeem. Op deze video kunt u de opname bekijken op een PAL TV.
◆ Klok / bandteller / resterende tijd – pagina 16.

Cassettes

AFSPELEN

Stilstaand beeld

Stilstaand beeld in de afspeelmodus.

Met elke druk op de toets schakelt u een beeld verder.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Variabel beeldzoeken

U kunt tijdens het afspelen met 2 snelheden vooruit

( ) of achteruit ( ) zoeken. Druk meermaals op de toetsen.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Variabele slowmotion

U kunt tijdens het afspelen 6 slowmotion-snelheden kiezen (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). Druk meermaals op de toetsen.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Het begin van nieuwe opnamen zoeken (Index beeldzoeken)

Zoek het begin van nieuwe opnamen met INDEX + / - .

Uw recorder plaatst een elektronische marking (Index) aan het begin van nieuwe opnamen of timeropnamen. Deze markeringen kunt u zoeken met INDEX + / - .

Wilt u vooruit of achteruit zoeken (+ / -)?

Uw recorder spoelt naar het begin van elke nieuwe opname, toont ze ca. zes seconden, en spoelt dan naar de volgende.

Bij de gewenste opname drukt u op PLAY.

Cassettes

AFSPELEN

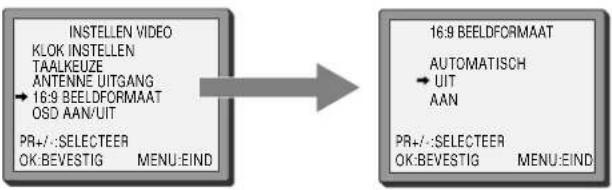

16 : 9 Breedbeeld formaat afspelen / opname

U kunt een 16:9 Breedbeeldprogramma afspelen en opnemen met deze video.

◆ 16:9 Instelling

-Auto : Deze video herkent het formaat van het programma (16:9 Breedbeeld - en 4:3 normaal TV-formaat) en speelt het programma in het betreffende formaat af.

-AAN : Voor het opnemen en afspelen van een programma van het 16:9 breedbeeldformaat.

-UIT : Voor het opnemen en afspelen van een programma van het 4:3 TV-formaat.

Als u een programma wilt bekijken dat is opgenomen met deze video in 16:9 Breedbeeld formaat, moet uw TV over de 16:9 Breedbeeldfunctie beschikken. De TV en video moeten aan elkaar gekoppeld zijn met een scartkabel.

CM Skip

Als u op de CM-verspringen-toets drukt op de afstandsbediening zal de tape een sprong van 30 seconden afspeeltijd maken.

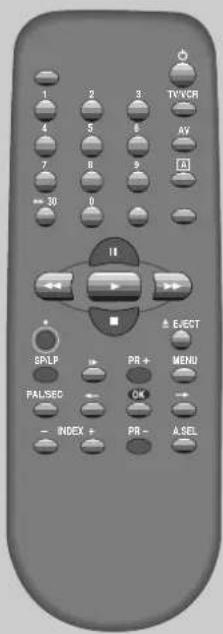

Datum en tijd instellen

2x

2x

KLOK INSTELLEN TIJD --: -- DATUM --/--/---- 0-9 :INVOER(UREN) ← /→ERPLAATS MENU:EIND

Roep "HOOFD MENU" op en kies "Instellen Video", daarna kiest u "Klok Instellen".

KLOK INSTELLEN TIJD 11:41 DATUM 08/10/2001(MAA) 0-9 :INVOER(UREN) ← / →ERPLAATS OK:BEVESTIG MENU:EIND

Zoek de positie die u wilt wijzigen en typ opnieuw in. Wacht één seconde na het intypen van een getal met één cijfer.

Sla de instellingen op en sluit de menu's.

Cassettes

OPNEMEN

1 2 3 TV/WR 4 5 6 AV 7 8 9 A 30 0 11 EJECT GALP PR+ MENU PALSEC OK - INDEX + PR- A.SEL

◆ De zenders moeten in de recorder opgeslagen zijn (pag. 5).
◆ Uw recorder is ingeschakeld.
- Indien gewenst, kunt u het beeld van de videorecorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm halen. U kunt ook een ander programma bekijken of het tv-toestel uitzetten.

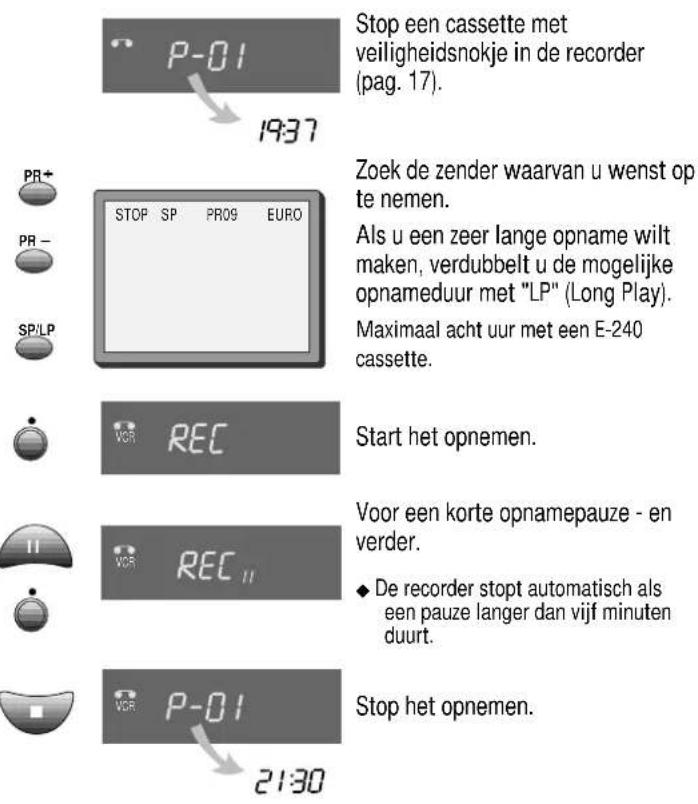

Gewoon opnemen

Stop een cassette met veiligheidsnokje in de recorder (pag. 17).
Zoek de zender waarvan u wenst op te nemen.
Als u een zeer lange opname wilt maken, verdubbelt u de mogelijke opnameduur met "LP" (Long Play).
Maximaal acht uur met een E-240 cassette.
Start het opnemen.
Voor een korte opnamepauze - en verder.
◆ De recorder stopt automatisch als een pauze langer dan vijf minuten duurt.

Stop het opnemen.

• Voor timeropnamen moeten de klok, de datum en de zender correct ingesteld zijn.
• Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

C a s s e t t e s

OPNEMEN

De sneltimer OTR (One Touch Recording)

R0:30

Zoek de gewenste zender en druk éénmaal op de OTR-toets voor elke 30 minuten die u wilt opnemen.

Het maximum is tien uur.

Raadpleeg pag. 22 als u van een toestel aan een ingangsbus wilt opnemen.
◆ Om de sneltimer te stoppen, drukt u gedurende ca. 5 seconden op Taste (Stop).
- Als u de opnamen niet op het tv-scherm ziet, drukt u op TV/VCR. In het recorderdisplay moet "VCR" staan.
◆ Klok / bandteller / resterende tijd – pagina 16.

M E E R

f u n c t i e s

TV/VER AV 3D 1 2 3 4 5 6 7 8 9 0 SP/LP PAL/SEC INDEX + PR+ A.SEL EJECT MENU OK

• Voor timeropnamen moeten de datum en de tijd correct ingesteld zijn.
• Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

De normale timer

HOE VAAK WILT U DIT PROGRAMMA OPNEMEN? → EENMALIG WEKELIJKS(1xPER WEEK) DAGELIJKS(MA-VR) DAGELIJKS(MA-ZA) DAGELIJKS(MA-ZO) PR-/-:SELECTER OK:BEVESTIG MENU:EIND

Roep het hoofdmenu op en selecteer "Programmeren".

Beslis of u deze opnames "Eenmalig", "Wekelijks" of "Dagelijks" wilt maken.

... en bevestig uw keuze.

PROGRAMMEREN (EENMALIG) PR START TIJD EIND TIJD START DATUM BAND SNELH. SP PR+/-:INSTELEN(AV) 0-9 :INVOER(PR) ← / → :VERPLAATS MENU:EIND

Typ stap voor stap in:

◆ het zendernummer,
◆ de begintijd van het programma,
◆ de eindtijd van het programma.
◆ De datum van de uitzending, indien niet vandaag.
◆ Voor zeer lange opnamen kunt u LP selecteren.

PROGRAMMEREN (EENMALIG) PR 01 START TIJD 18:10 EIND TIJD 20:30 START DATUM 12/10(VRY) BAND SNELH.LP PR+/-:INSTELEN(AV) 0-9:INVOER(PR) ←/→:VERPLAATS OK:BEVESTIG MENU:EIND

Om te wijzigen:

Zoekt u met ♦de jaiste positie.

Wijzigt u de instelling met PR +/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u ⚫, totu op de laatste regel "OK:bevestig" ziet.

Bevestig de instellingen.

Zet uw recorder uit.

◆ Wacht één seconde na het intypen van een getal met één cijfer.
Als u zich vergist heeft, zoekt u met ←/→ de positie en verbetert u de instellingen.
De recorder waarschuwt u als bepaalde programma's zich overlappen. Als u de tijden niet aanpast, neemt hij het eerste programma volledig op.
Als er op de cassette niet genoeg plaats is voor de opname, schakelt de recorder automatisch op "LP" voor een verdubbeling van de opnametijd.
◆ Om de normale timer stoppen, drukt u gedurende ca. 5 seconden op ▪ Taste (Stop).
◆ Een beveiligde cassette werpt de recorder opnieuw uit (pag.17).

M E E R f u n c t i e s

Timeroverzicht – wijzigen en wissen

PROGRAMMEREN PR START EIND DATUM 03 21:20 22:20 10/10 01 18:10 20:30 12/10 PR+/-Selecteer OK:BEVESTIG MENU:EIND PROGRAMMEREN (EENMALIG) PR 03 START TIJD 21:20 EIND TIJD 22:20 START DATUM 10/10(WOE) BAND SNELH. SP 0 :VERWIJDER ← /→ERPLAATS MENU:EIND MENU

Roep "HOOFD MENU" op en kies "Programmeren".

Kies het programma dat gewijzigd of gewist moet worden.

Als u het programma wilt wissen, druk u op de toets 0; bevestig met OK.

Om te wijzigen:

Zoekt u met ♦de-juiste positie.

Wijzigt u de instelling met PR +/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u of , → tot u op de laatste regel "OK: bevestig" ziet.

Bevestig de wijzigingen met OK.

Sluit de menu's.

M E E R

f u n c t i e s

TV/VR AV EJECT MENU PR+ OK INDEX + PR- 4.SEL

De bandteller telt de echte tijd vanaf het ogenblik dat u een cassette in de recorder heeft gestopt. Dat hoeft niet het door u gewenste beginpunt te zijn! Onbespeelde stukken van de cassette telt de bandteller niet.
Als u de band verder terugspoelt dan 0:00:00, telt de bandteller negatieve waarden (e.g. - 0:01:15).

Tijd / Bandteller

1x: Tijd, datum en status van de videoband Tijd en datum

2x: Teller en status van de videoband → Teller

3x: Verdwijnen

De resterende afspeeltijd van de videoband zal alleen worden getoond als de band speelt (PLAY) of spoelt (FF, REW).

Resterende tijd en speelduur van de cassette

Roep het "HOOFD MENU" op en selecteer "VIDEOBAND".

Als uw recorder de resterende tijd tot het einde van de cassette moet tonen, (om bijv. de mogelijke opnametijd in te schatten).

Om zeker te zijn of de getoonde resterende duur correct is, kies de lengte van de cassette (minuten) in dit menu.

De resterende tijd kan enkel getoond worden met een cassette in de speler.

De positie 0:00:00 oproepen

REW SP GA NAAR NUL 0:02:13

De recorder spoelt voort / terug tot aan positie 0:00:00 en stopt.

De bandteller op 0:00:00 zetten

TELLER RESETTEN 0:00:00

Zet de bandteller op 0:00:00.

M E E R f u n c t i e s

Menutalen

TAALKEUZE ENGLISH DEUTSCH ITALIANO ESPÁNOL FRANÇAIS → NEDERLANDS SVENSKA SUOMI PR+/-SELECTEER OK:BEVESTIG MENU:EIND

Roep "HOOFD MENU" op en kies "Instellen Video", daarna kiest u "Taalkeuze".

Selecteer uw taal. Het menu schakelt onmiddellijk om.

Kinderveiligheid

Houd de toets ca. 5 seconden ingedrukt.

Uw recorder kan nu niet meer bediend worden. Timeropnamen voert hij echter normaal uit. Bewaar de afstandsbediening op een veilige plaats. Door de toets nogmaals 5 seconden ingedrukt te houden, deactiveert u de kinderveiligheid opnieuw.

Cassettes

Gebruik in uw recorder enkel kwaliteitscassettes met het VHS-logo.

◆ Bescherm uw cassettes tegen vocht, stof en magnetische en elektrische velden (bijv. luidsprekers en monitors).
◆ Bewaar uw cassettes steeds teruggespoeld, in de hoes en met de volle spoelkern onderaan.

U kunt voorkomen dat uw waardevolle opnamen gewist worden:

Verwijder het veiligheidsnokje van de cassette. Er bestaan ook cassettes met een schuiver.

Als u op een cassette zonder veiligheidsnokje opnieuw wilt opnemen, kleeft u de veiligheidsopening met een stuk kleefband dicht.

en ...

Gedimd recorderdisplay

Als u de recorder uitschakelt, wordt het display donkerder.

Automatisch uitschakelen

Als uw recorder geen cassette afspeelt en geen zender ontvangt, wordt hij automatisch uitgeschakeld.

NIEUWE ZENDERS

instellen

TVNCR AV [5] 1 2 3 4 5 6 7 8 9 30 0 + SP/LP PAL/SEC - INDEX + PR - EJECT MENU OK A.SEL

◆ Uw tv-toestel en uw recorder zijn ingeschakeld.
Haal het beeld van de videorecorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm.
◆ "AV" mag niet gekozen zijn (met de AV-toets).

Zenders instellen

ZENDER VOORKEUZE AUTOMATISCH ZOEKEN → HANDMATIG VASTLEGGEN ZENDER VERWIJDEREN ZENDER VERPLAATSEN PR-/-:SELECTEER OK:BEVESTIG MENU:EIND

Roep "HOOFD MENU" op en kies "Zender Voorkeuze".

HANDMATIG VASTLEGGEN → PRO1 P-01 PRO8 P-08 PRO2 P-02 PRO9 P-09 PRO3 P-03 PR10 P-10 PRO4 P-04 PR11 P-11 PRO5 P-05 PR12 ---- PRO6 P-06 PR13 ---- PRO7 P-07 PR14 ---- PR-/----SELECTER OK:BEVESTIG MENU:EIND

Selecteer "Handmatig Vastleggen".

HANDMATIG VASTLEGGEN PR29 P-29 PR+/-:ZOEKEN OP/NEER → :NAAM WIJZIGEN ← :ZENDER BEKIJKEN OK:BEVESTIG MENU:EIND

Zoek een vrij zendernummer, "----" of "P-xx" ...

U geeft een zender in het tv-toestel en in de recorder best hetzelfde nummer. ... en bevestig uw keuze.

HANDMATIG VASTLEGGEN PR29 Y-L 68% PR+/-ZOEKEN OP/NEER MENU :EIND

Zoek de gewenste zender.

HANDMATIG VASTLEGGEN PR29 P-29 PR+/-:ZOEKEN OP:NEER ← :NAAM WIJZIGEN ← :ZENDER BEKIJKEN OK:BEVESTIG MENU:EIND

Druk op de teets om het beeld te zien.

Als uw zender niet verschijnt of het beeld gestoord is, zoekt u verder.

Als u de gewenste zender gevonden heeft, saalt u hem op.

Zendernamen ziet u op de rechterpagina.

Zoek nog andere zenders (vanaf de 3de stap) of sluit het menu.

NIEUWE ZENDERS

instellen

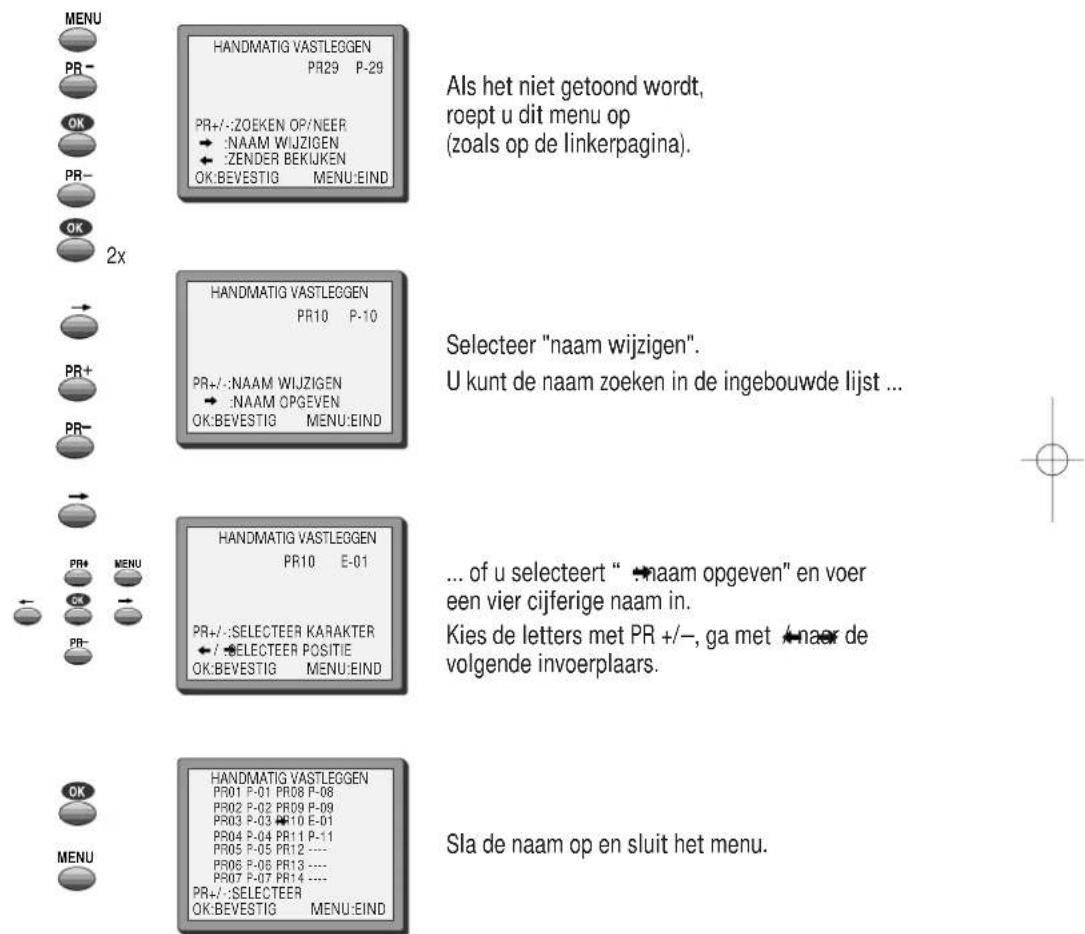

Zendernamen

Als uw video geen stationsnaam laat zien of een stationsnaam verkeerd toont, kan dit gecorrigeerd worden.

Selecteer " → : naam wijzigen " op het Handmatig Vestleggen "- menu.

MENU PR- OK PR- OK 2x PR+ PR- PR+ MENU OK PR- MENU HANDMATIG VASTLEGGEN PR29 P-29 PR+/-:ZOEKEN OP/NEER ← :NAAM WIJZIGEN ← :ZENDER BEKIJKEN OK:BEVESTIG MENU:EIND Als het niet getoond wordt, roept u dit menu op (zoals op de linkerpagina). HANDMATIG VASTLEGGEN PR10 P-10 PR+/-:NAAM WIJZIGEN ← :NAAM OPGEVEN OK:BEVESTIG MENU:EIND Selecteer "naam wijzigen". U kunt de naam zoeken in de ingebouwde lijst ... HANDMATIG VASTLEGGEN PR10 E-01 PR+/-:SELECTEER KARAKTER ← :SELECTEER POSITIE OK:BEVESTIG MENU:EIND ... of u selecteert " -naam opgeven" en voer een vier cijferige naam in. Kies de letters met PR +/-, ga met -naer de volgende invoerplaars. HANDMATIG VASTLEGGEN PR01 P-01 PR08 P-08 PR02 P-02 PR09 P-09 PR03 P-03 PR10 E-01 PR04 P-04 PR11 P-11 PR05 P-05 PR12 ---- PR06 P-06 PR13 ---- PR07 P-07 PR14 ---- PR+/-:SELECTEER OK:BEVESTIG MENU:EIND Sla de naam op en sluit het menu.

• Normaal stelt uw recorder een zender zo goed mogelijk in. In ongunstige ontvangstomstandigheden kan de fijnafstelling hulp bieden. Zoek de zender en stel hem met /zo fijn mogelijk in. Sla hem op door zijn zendernummer opnieuw in te typen.
  ◆ Raadpleeg pag.5 als u alle zenders uit uw regio opnieuw wilt instellen.
• Informatie over het sorteren of wissen van zenders vindt u op pagina 20.

NIEUWE ZENDERS

instellen

Als de zenders in de recorder en het tv-toestel niet dezelfde volgorde hebben, kunt u ze in de recorder opnieuw sorteren. Methode: verschuif de zenders naar de juiste zenderplaatsen, tot u de zender op het tv-toestel en op de videorecorder met hetzelfde nummer kunt oproepen.

Roep "HOOFD MENU" op en kies "Zender Voorkeuze", daarna kiest u "Zender Verplaatsen".

Kies de zender die een nieuw zendernummer moet krijgen. Bevestig uw keuze.

Verschuif de zender naar de gewenste zenderplaats. Bevestig uw keuze.

Zenders wissen

MENU

Roep "HOOFD MENU" op en kies "Zender Voorkeuze", daarna kiest u "Zender Verwijderen".

Zoek de zender (zendernummer) die u wilt wissen.

Controleer het beeld.

Wis de zender.

◆ Als u de SCART-kabel gebruikt, kiest u de AV-ingang op uw tv-toestel om het beeld van de recorder te zien.
Als u de SCART-kabel niet gebruikt, kiest u het videokanaalnummer op uw tv-toestel om het beeld van de recorder te zien.

Naar het tv-toestel via de antennekabel (zonder SCART-kabel)

Als u geen SCART-kabel gebruikt, kan uw recorder het beeld en het geluid (in mono!) ook via een antennekabel naar het tv-toestel sturen. Daarvoor moet u op uw tv-toestel het videokanaal instellen (standaard: UHF-kanaal 52). Voor een zo goed mogelijke beeld- en geluidskwaliteit stelt u het videokanaal zorgvuldig in.

5 Sec.

11

Na de stappen van het hoofdstuk "Uw recorder aansluiten" (pagina 4) zet u het tv-toestel aan.

Houd de OK-toets op de afstandsbediening van de recorder minstens 5 seconden ingedrukt om het testbeeld van de recorder in te schakelen.

Zoek nu met de zenderzoekfunctie van uw tv-toestel het testbeeld van de recorder. Meer informatie vindt u eventueel in de gebruiksaanwijzing van uw tv-toestel.

Als u het testbeeld gevonden heeft, slaat u het op onder het videokanaalnummer.

Houd de OK-toets op de afstandsbediening van de recorder nogmaals 5 seconden ingedrukt om het testbeeld opnieuw uit te schakelen.

Als het beeld, dat de recorder via de antennekabel levert, niet goed is, omdat op kanaal 52 een tv-station uitzendt, kunt u een ander videokanaal instellen:

Zoek op uw tv-toestel een vrij kanaal tussen 21 en 69.

ANTENNE UITGANG PR.52 0-9:SELECTEER (21-69) OK:BEVESTIG MENU:EIND

Roep het hoofdmenu op en kies "Instellen Video", daarna kiest u "Antenne Uitgang".

Typ het vrije kanaal in.

Sla de instellingen op en sluit de menu's.

Als het beeld, dat de recorder via de antennekabel levert, niet goed is, kan de fijnafstelling van uw tv-toestel hulp (gebruiksaanwijzing van het tv-toestel) bieden.

AANSLUITEN

en kopieren

◆ Zet alle componenten uit voor u kabels bevestigt of verwijdert.

Kopiëren

Voor het copieren van een VCR naar een andere VCR, verbind de twee apparaten met een Scart kabel en kies als programma "AV" of "F. AV" (contactpunten aan de voorzijde) druk op de [AV], [PR+/-] of [00] toets.

TVANT.IN ANT.OUT EURO-AV tv-toestel (andere videorecorder)

Stel de ene VCR op afspelen en de andere op opname.

Om op een andere recorder op te nemen, sluit u die aan de EURO AV-(of TV) bus aan.

Op de andere videorecorder kiest u een ingang ("AV"), daarna schakelt u hem op opnemen.

Schakel uw recorder op afspelen op de plaats die u naar de andere recorder wilt kopieren.

Assemble-montage

Als u bijv. uw eigen film wilt samenstellen uit camcordermateriaal, gebruikt u voor storingsarme overgangen de assemble-montage:

◆ Zoek met de afspeelfuncties (pag. 8/9) de plaats waar u de nieuwe scène wilt invoegen (kopiëren).

◆ Net voor dit punt schakelt u met de - toets op pauze (Niet stoppen!).

◆ Schakel nu onmiddellijk op opnemen.

Het beste resultaat krijgt u, als de cassette waarvan u wilt opnemen op dat moment reeds loopt.

KORTE

v o o r

GEBRUIKSAANWIJZING

g e v o r d e r d e n

Afspelen

◆ Uw tv-toestel en uw recorder zijn ingeschakeld.
◆ Haal het beeld van uw recorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm.

Start het afspelen.

Stop het afspelen.

Vanuit de stopmodus spoelt u de cassette terug of voort.

Stilstaand beeld in de afspeelmodus.

Met elke druk op de toets schakelt u een beeld verder.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

U kunt tijdens het afspelen met 2 snelheden vooruit ( ) of achteruit ( ) zoeken. Druk meermaals op de toetsen.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

U kunt tijdens het afspelen 6 slowmotion-snelheden kiezen (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). Druk meermaals op de toetsen.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Wilt u vooruit of achteruit zoeken (+ / -)?

Uw recorder spoelt naar het begin van elke nieuwe opname, toont ze ca. zes seconden, en spoelt dan naar de volgende.

Bij de gewenste opname drukt u op PLAY.

Gewoon opnemen

◆ De zenders moeten in de recorder opgeslagen zijn (pag. 5).
◆ Uw recorder is ingeschakeld.
Indien gewenst, kunt u het beeld van de videorecorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm halen. U kunt ook een ander programma bekijken of het tv-toestel uitzetten.

Stop een cassette met veiligheidsnokje in de recorder (pag. 17).

Zoek de zender waarvan u wenst op te nemen.

Als u een zeer lange opname wilt maken, verdubbelt u de mogelijke opnameduur met "LP" (Long Play).

Maximaal acht uur met een E-240 cassette.

Start het opnemen.

Voor een korte opnamepauze - en verder.

Stop het opnemen.

De sneltimer OTR

Zoek de gewenste zender en druk éénmaal op de OTR-toets voor elke 30 minuten die u wilt opnemen.

Het maximum is tien uur.

KORTE

v o o r

GEBRUIKSAANWIJZING

g e v o r d e r d e n

De normale timer

◆ Voor timeropnamen moeten de datum en de tijd correct ingesteld zijn.
◆ Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

Roep het hoofdmenu op en selecteer "PROGRAMMEREN".

Beslis of u deze opnames "Eenmalig", "Wekelijks" of "Dagelijks" wilt maken. ... en bevestig uw keuze.

PROGRAMMEREN (EENMALIG) PR -- START TIJD --:-- EIND TIJD --:-- START DATUM --/-- BAND SNELH. SP PR+/-:INSTELEN(AV) 0-9 :INVOER(FRI) ← / → :VERPLAATS MENU:EIND

Typ stap voor stap in:

◆ het zendernummer,
◆ de begintijd van het programma,
◆ de eindtijd van het programma,
◆ De datum van de uitzending, indien niet vandaag.
◆ Voor zeer lange opnamen kunt u LP selecteren.

PROGRAMMEREN (EENMALIG) PR 01 START TIJD 18:10 EIND TIJD 20:30 START DATUM 12/10(VRY) BAND SNELH. LP PR+/-:INSTELLEN(AV) D-S :INVER(FRI) ←/ →:VERPLAATS OK:BEVESTIG MENU:EIND

Om te wijzigen:

Zoekt u met de juiste positie. Wijzigt u de instelling met PR+/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u of tot u op de laaste regel "OK:bevestig" ziet.

Bevestig de instellingen.

Zet uw recorder uit.

APPENDIX

Voor u een vakman laat komen

PROBLEEM MOGELIJKA OORZAKEN

Stroom

Het recorderdisplay licht niet op?

De recorder werkt niet?

- De stekker zit niet in het stopcontact.

- Kan bij het transport van een koude in een warme omgeving condensatievocht ontstaan zijn? Wacht tot de recorder en de cassettes op kamertemperatuur zijn.

Opnemen

Start niet?

De cassette wordt afgespeeld of uitgeworpen?

- Zit er een cassette in de recorder?

- Is de veiligheidsopening open? Sluit ze met kleefband (pag. 17).

Afspelen

Geen beeld?

- Druk TV/VCR - "VCR" in het recorderdisplay.

- Zijn de zenders in de recorder opgeslagen? (pag. 5)

- Is er een opname op de band?

Slecht beeld?

- Gebruik de toetsen PR -/+ om de trackingpositie te corrigeren als u horizontale storingsstrepen ziet.

- Is de cassette van slechte kwaliteit of versleten? Test met een andere cassette.

- Als u geen SCART-kabel gebruikt: heeft u het videokanaal juist ingesteld? pag 5/21

- Test een andere cassette. De videokoppen kunnen vuil zijn; neem contact op met uw handelaar.

Slecht stilstaand beeld?

- Druk een paar keer op toetsen PR -/+.

De afstandsbediening werkt niet?

- Zijn de batterijen leeg?

- Bevindt u zich meer dan zeven meter van de recorder?

- Zijn er obstakels tussen de afstandsbediening en de recorder?

Algemeen

De recorder neemt de cassette niet aan?

- Zit er al een cassette in de recorder? Een cassettesymbool in het display?

De cassette spoelt niet voort / terug, speelt niet of neemt niet op?

- De cassette is al voort of teruggespoeld.

De timer loopt niet juist?

- Zijn de datum en de tijd correct ingesteld (pag.11)?

Luid lawaai als de recorder een tijdje in de stopmodus staat?

- Na ongeveer vijf minuten in de stopmodus, zonder een afspeel-of opnamefunctie op te roepen, ontspant de recorder zijn mechanisme en schakelt de motor uit.

"ERR" in het recorderdisplay

- Uw recorder reageert op abnormale omstandigheden. Een druk op om het even welke knop beeindigt deze toestand ; de recorder schkelt dan veiligheidshalve op stand-by.

APPENDIX

Index

Antenne 4

Antenneuitgang (RF) 4/21

Assemble-montage 22

Bandteller 16

Beschermde cassette 17

CM Skip 10

Condensatie .... Let op

Display 3

EURO AV 4/22

Fijnafstelling (zender) 19

Format 16:9 10

Kanaal 5/18-21

Kinderveiligheid 17

LP 12-14

Menu 3

OTR 13

Programma (zender) 5/18-21

Reinigen .... Let op

Resterende tijd 16

SCART 4/22

SP 12-14

Speelduur cassette 17

Stand-by Let op

Stilstaand beeld corrigeren 8

Stroom 4/26

Trackingpositie 8

TV/VCR-toets 12-14

Zender (programma) 5/18-21

Zendernummer 5/18-21

Technische gegevens

Afmetingen

B x H x L 360 x 90 x 288 mm

gewicht 3.85 kg

Stroom

spanning AC 230 V \~, 50 Hz

stroomverbruik 14 W

Systeem

Video PAL-B/G

Kanaalbereik VHF 2 - 12,

ÜHF 21 - 69,

CATV S1 - S41, x, y, z

(Hyperband)

Zenderplaatsen 99 + AUX

HF-uitgang UHF CH 21 - 69 (52)

Video

standaard VHS

snelheden SP / LP

Algemeen

temperatuur 5 - 35°C

vochtigheidsgraad < 80 %

timer 8 programma's

1 maand

Technische wijzigingen mogelijk

VCR2360NL Voor wie haast heeft 1 ① Trek de antennekabel van het tv-toestel en bevestig hem aan de ANT. IN- bus van uw vidoorcorridor. ② De meegeleverde korte antennekabel bewestigt u aan de ANT.OUT-bus van uw recorder aan de antenne-ingang van uw tv-toestel. ③ Verbindl mal aan SCART® kauer "EURO AV", de EURO AV bus van uw recorder met de AV bus van uw tv-toeste. ④ Steek nu de stalker in het slopcontact, het display van uw recorder licht. up. 2 Plaats de batterijen overeenkoinslig de markeringen (- en - ) in het batterijvak. Druk op een wilfekeurige toets om het toestel aan te zollten. 3 TAU KRUZE SND 001 TUUTCHEN TAU WIKC POMAUS ● NEUTRA MEG SPOTRGA SOMI TUR - SELECTOR DOG AS SIG NEMIUMI Ais u uw recorder en uw tv- toestel voor het eerst aanzet, ziet u dit beeld. Kies uw taal. Kies het land waar u wcont. AUTOMATISCH ZOPEKN OR BEVERING MEUEREND AUTOMATISCH ZOPEKN EN 03 7-08 VI 7-08 7-08 MEUEREND TITLE DATUM HADWATIS VASTI FAGEN ● PBD P40 2500 P50 ● PBD P40 1100 P50 ● PBD P40 1100 P50 ● PBD P40 3411 P11 ● PBD P40 2412 ... ● PBD P40 1115 ... ● PBD P40 1114 ... ● PR - SELECTOR OR BEVERING MEUEREND ... on sortort ze in een voigordo dis in uw and gebruikelik is. Typ nu de lid en de datum in. Sluit u nu de basisinstelling af-veel plazier mut uw nieuwe recorder. Gebruiksaanwijzing pag. 4-6

Gebruiksaanwijzing pag. 4-6

SEG®

NL

Nederland

Gebruiksaanwijzing

0.125GHz 80kHz HOLD MODE +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz +1.25GHz 80kHz

Wij verheugen ons samen met u over uw aankoop van dit product. Alle producten met dit handelsmerk beantwoorden aan de laatste stand van de techniek en aan de geldende kwaliteitsnormen. De hoge kwaliteit wordt gegarandeerd door de strengste controles tijdens het productieproces. Mocht u tijdens de garantietijd een terechte reclamatie hebben, dan zal het probleem kosteloos worden verholpen. De garantietijd voor dit toestel bedraagt

24 maanden.

Deze gaat in op de datum van aankoop. Een aanspraak op de kosteloze service kan slechts geldig worden gemaakt met de originele kassabon of originele factuur. U kunt de service contacteren via het telefoonnummer:

013-5722723

Wij raden u daarom aan om de kassabon of factuur zorgvuldig te bewaren. Hetzelfde geldt voor de originele verpakking, om een veilig transport naar het servicecentrum mogelijk te maken. De kosteloze serviceverlening heeft geen verlenging van de garantietijd tot gevolg. Een korte beschrijving van uw klacht zou zeer nuttig zijn en begunstigt de snelle reparatie en terugbezorging van uw toestel. Onderdelen die werden vervangen, blijven in het servicecentrum. Zijn uitgesloten van de kosteloze serviceverlening:

▶ ondeskundige behandelingen;
▶ beschadigingen door derden;
▶ beschadigingen ten gevolge van overmacht;
▶ ingrepen door niet-geautoriseerde personen;
slijtage;
▶ transportschade.

Deze garantievoorwaarden zijn alleen van toepassing voor Nederland. Gelieve u, voor de garantievoorwaarden buiten Nederland, zich te wenden tot het verkooppunt waar u het toestel heeft gekocht, of raadpleeg de verstrekte informatie voor de landspecifieke service.

Wij wensen u veel plezier met uw nieuw toestel!
