Type product	Vrijstaande wasmachine
Merk	ASKO
Model	Sweden Edition ’11
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	85 kg
Trommelinhoud	7 kg
Energieklasse	A+
Max. centrifugesnelheid	1400 toeren/min
Waterverbruik per wasbeurt	49 liter
Geluidsniveau wassen	52 dB (A)
Geluidsniveau centrifugeren	74 dB (A)
Programma’s	Katoen, Synthetisch, Fijne was, Wol, Handwas, Snel 30 min
Bijzondere functies	Startuitstel, AquaStop, Onbalansherkenning, AquaSteam
Materiaal trommel	Roestvrij staal (Hygiëne Trommel)
Deuruitsparing	30 cm
Openen deur	Links
Soort besturing	Elektronisch
Veiligheid	Kinderslot, overvulbeveiliging
Onderhoud	Reinigingsprogramma trommel, filter reinigen
Reparatie en reserveonderdelen	Modulair ontwerp, reserveonderdelen beschikbaar
Ingebouwde verlichting	Ja

Veelgestelde vragen - Sweden Edition ’11 ASKO

Hoe reset ik de ASKO Sweden Edition ’11 wasmachine?

Houd de Start/Pauze-knop 5 seconden ingedrukt tot het display leegloopt. Trek daarna de stekker 1 minuut uit het stopcontact en steek deze terug.

Wat betekent foutcode F01 op het display?

Foutcode F01 duidt op een communicatiefout tussen de elektronica. Schakel de machine uit, wacht 10 minuten en start opnieuw. Blijft de fout, neem contact op met de klantenservice.

Hoe reinig ik de zeepbak van mijn ASKO wasmachine?

Verwijder de zeepbak door deze naar u toe te trekken. Spoel deze af onder warm water met een zachte borstel. Maak de opening in de machine ook schoon met een vochtige doek.

Hoe vaak moet ik het pluizenfilter reinigen?

Reinig het pluizenfilter na elke 10-15 wasbeurten. Draai het filter los onder de onderste klep, verwijder pluisjes en spoel het filter schoon onder stromend water.

Kan ik de deur openen tijdens een wasprogramma?

Ja, bij de meeste ASKO-modellen kunt u de deur openen na het indrukken van Start/Pauze. Wacht tot de deurontgrendeling klinkt (enkele seconden). Bij hoge temperaturen blijft de deur vergrendeld.

Wat is AquaStop en hoe werkt het?

AquaStop is een veiligheidssysteem dat waterlekkage voorkomt. Het omvat een dubbele slang en een magneetventiel. Bij lekkage stopt de machine onmiddellijk de watertoevoer.

Hoe gebruik ik het stoomprogramma (AquaSteam)?

Selecteer het programma AquaSteam (indien aanwezig) en kies de gewenste stoomintensiteit. Dit programma verwijdert geuren en kreuken zonder wasmiddel.

Waarom draait mijn trommel niet?

Controleer of de deur goed gesloten is, of het water is aangesloten en of er geen overbelasting is. Start een leegprogramma; als het probleem aanhoudt, controleer de koolborstels of motor.

Hoe ontkalk ik de wasmachine?

Gebruik een ontkalkingsmiddel volgens de instructies. Voer een leeg katoenprogramma op 90°C uit zonder wasmiddel. Herhaal dit elke 3 maanden bij hard water.

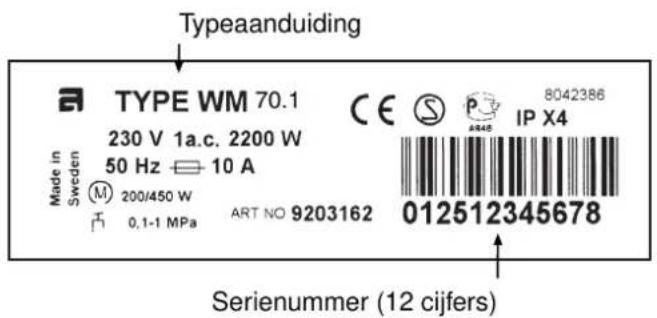

Waar vind ik het serienummer van mijn ASKO wasmachine?

Het serienummer staat op het typeplaatje aan de achterzijde of op de zijkant van de machine. Daarnaast staat het ook in de handleiding en op de verpakking.

GEBRUIKSAANWIJZING Sweden Edition ’11 ASKO

HartelijkdankdatuvoorditkwaliteitsproductvanASKO hebtgekozen.

Wijhopendatdemachinejarenlangaanuwwensenen verwachtingenzalvoldoen. Scandinavischdesigniseen combinatievanzuiverelijnen, alledaagsefunctionaliteiten hoogstaandekwaliteit. Ditzijndehoofdkenmerkenvalan onzeapparatenenderedendatonzeapparatenwereldwijd zogeliefdzijn.

ASKO W SWEDEN

EDITION 11

Inhoudsopgave

Voordat u de machine voor de eerste keer in gebruik neemt

4

11Wassen

4Transportbeveiliging

11Sorteer

4Verpakkingemateriaal Openmateriaal deur en laad het

11Zet de

4Deur wasgousmachide wasmachine. 11

4Waterhårdegid wasmiddelenen

5Veiligheidsinstructies wasverzachter toe. Let hierbij op

5Algemeen de wasvoorschriften. 11

5Installatie

12Kies eei

5Overloopbeveiliging

15Opties k

5Transport/Winteropslag Sluit de wasmachinedeur en druk

5Recycling op de toets ^® Start/Stop 17

6Kindveiligheid

17Nadat h

6Houd kinderen in het oog!

18Instelling

7 Beschrijving van de wasmachine veranderen.

18

7Wasmiddelbakje

18Deuroper

Adviezen vóór ingebruikname machine

8

18Extra sp

8Het wasgoed sorteren

19Onderho

8Kloding Filter en afvoerpomp

19

okleding schoonmaken

19Het was

8Wasetiketten

19

8Symbolen op wasetiketten De buitenkant van

8Bont katoen reinigen

[Non-Text]

8Ongeblekt linnen De binnenkant van de machine

9Wolwasreinigen om stank te voorkomen 20

Kunstvezels en synthetische vezels

9

21Wasgoed

9Allergische reacties verminderen

21Als u h

9 Bespaad De tijd en van energie wasmachine gaat

22Probleme

9 Besparingen open. zuinigheid

22

9Wasmiddelen

22De mac

10Textiel verven

23Foutmeld

24Technisc

24Technisch

24Informatie

25Transpoi

Inhoudsopgave

26Installatie

26De wasmachine plaatsen

26De stelpootjes afstellen

26Aansluiting op watertoevoer

27Afvoeraansluiting

27Elektrische installatie

28Onderhoud

Voordat u contact opneemt met de serviceafdeling

28

32 Beknopte handleiding

Voordat u de machine voor de eerste keer in gebr

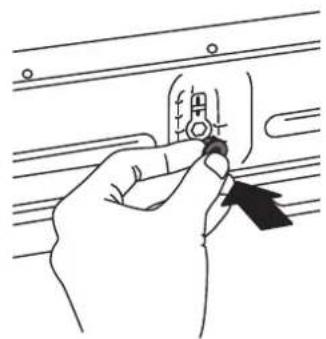

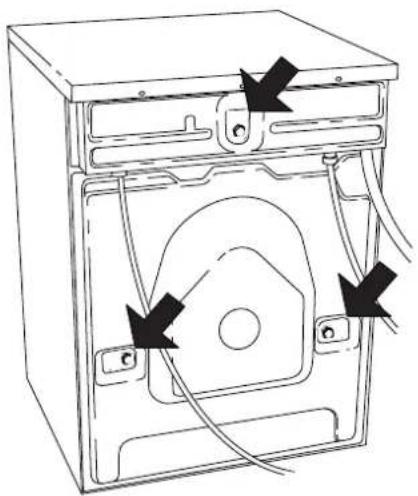

Transportbeveiliging

Verwijder eventuele transportbeveiligingen voordat de machine wordt geïnstalleerd. Zie het hoofdstuk "Transportbeveiliging".

Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Deur van wasmachine

• De wasmachine kan pas worden geopend als de machine is aangesloten op de stroomtoevoer.

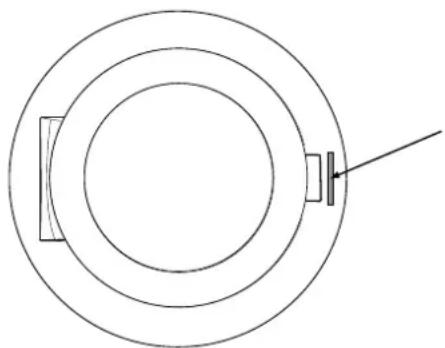

• Zie "De deur van de wasmachine gaat niet open" in het hoofdstuk "Problemen verhelpen" om de deur met de hand te openen.
• De machine kan niet worden gestart als de deur open is.
• Zie "Sluit de deur en druk op de toets Start/Stop" in het hoofdstuk "Wassen" voor het openen van de wasmachinedeur als een programma draait.

Waterhardheid controleren

De hoeveelheid wasmiddel is onder meer afhankelijk van de hardheid van het water. Zie de verpakking van het wasmiddel voor meer informatie. Neem contact op met uw waterleidingbedrijf voor informatie over de waterhardheid in uw gemeente of regio.

NB.!

ledere machine wordt uitvoerig getest voordat deze de fabriek verlaat. Er kan een kleine hoeveelheid water in de afvoerpomp achterblijven. Dit heeft geen invloed op kwaliteit en beschadigt de machine niet.

Zie Beknopte handleiding op de laatste pagina

Algemeen

• Lees de bedieningshandleiding en bewaar deze op een veilige plaats.
• De aanleg van waterleidingen en de elektri installatie, indien nodig, moeten worden uitgevoerd door een gekwalificeerd persoon.
• De machine mag uitsluitend worden gebr voor wasgoed zoals beschreven in deze handleiding. De machine is niet bedoeld chemisch reinigen.
• Gebruik uitsluitend een wasmiddel dat bestemd is voor wasmachines voor huishoudelijk gebruik!
• Verwijder eventuele transportbeveiligingen voordat de machine wordt gebruikt. Zie hoofdstuk "Transportbeveiliging".
• Reparaties en onderhoud op het gebied veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.
• Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.
• De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze personen moeten instructies ontvangen over het gebruik van de machine van een persoon die verantwoordelijk is voor hun veiligheid.
• Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met de machine spelen.
• In de bijgesloten plastic zak vindt u gereedschap voor het in noodgevallen openen van de wasmachinedeur.
  gerecycled.

Installatie

Zie het hoofdstuk "Installatie".

Overloopbeveiliging

Als het waterniveau in de machine het normale niveau overschrijdt, zal de overloopbeveiliging het water wegpompen en de watertoevoer afsluiten. Als het waterniveau niet binnen 60 seconden is gedaald, wordt het programma beëindigd.

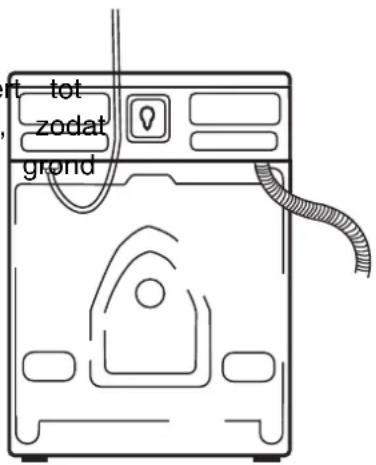

Transport/Winteropslag

Als de machine moet worden vervoerd of word opgeslagen in een onverwarmde ruimte waar de ische temperatuur beneden het vriespunt kan dalen, gaat u als volgt te werk:

• Filter en afvoerpomp legen Zie het hoofdstuk ikt "Onderhoud en reiniging".
- Sluit de watertoevoer naar de wasmachine af voek ontkoppel de toevoerslang en laat het water uit de toevoerslang lopen.
- Na het legen van de pomp kan er er nog kleine hoeveelheid water in de machine zitten. Dit heeft geen invloed op kwaliteit en beschadigt de machine niet.

het Recycling

Deze machine is zodanig ontworpen dat deze geschikt is voor recycling. Om letsel te voorkomen, moet de machine onbruikbaar worden gemaakt als u hebt besloten deze als afval te verwijderen. Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe u machine op correcte wijze kan worden

Kindveiligheid

Houd kinderen in het oog!

• Sluit de wasmachinedeur en start het programma direct na het toevoegen van wasmiddel.
• Laat kleine kinderen nooit met de wasmachine spelen.
• Bewaar wasmiddelen en wasverzachters buiten het bereik van kinderen.

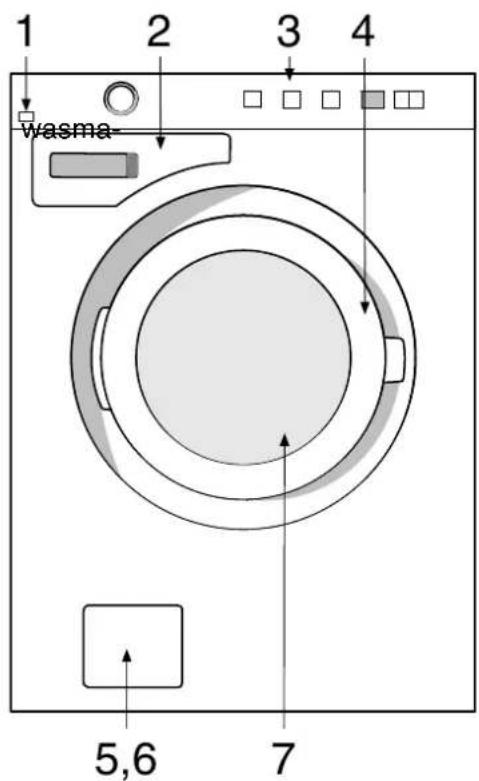

Beschrijving van de wasmachine

1. Hoofdschakelaar
2. Wasmiddelbakje
3. Programmapaneel

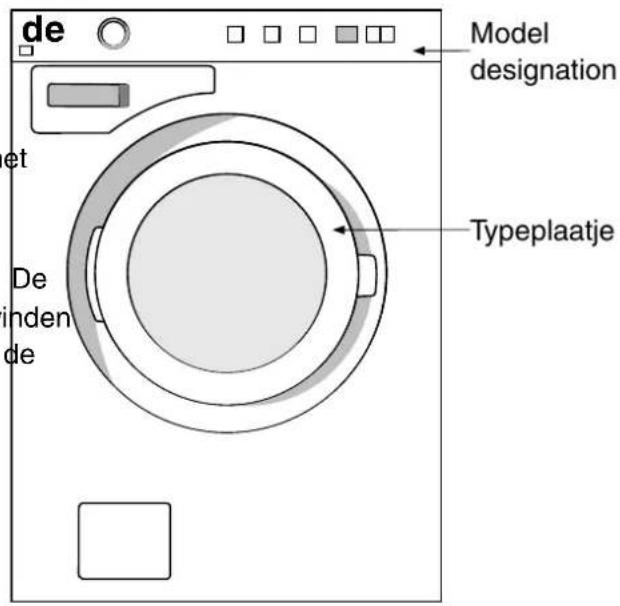

4. Typeplaatje (aan de binnenkant van de chinedeur)
5. Afvoerpompklepje
6. Afvoerpomp (achter klep)
7. Deur van wasmachine

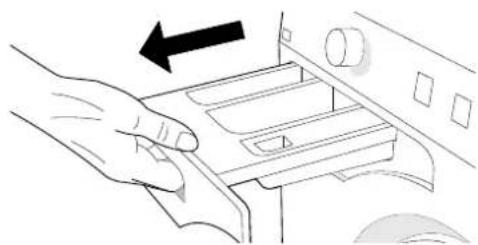

Wasmiddelbakje

1. Voorwas
2. Hoofdwas
3. Wasverzachter

Adviezen vóór ingebruikname machine

Hier volgen een aantal tips voordat u de wasmachine in gebruik neemt.

Het wasgoed sorteren

Sorteer het wasgoed volgens:

• vuilheidsgraad
• kleur
• materiaal

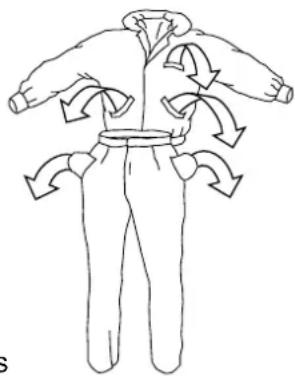

Kleding

1. Zorg ervoor dat ritssluitingen en klittenbandjes de stof niet beschadigen.
2. Nieuwe bonte was kan kleur afgeven en daarom verdient het aanbeveling deze de eerste keren apart te wassen.
3. Keer kwetsbare kledingstukken binnenste buiten. Dit beperk het risico dat ze gaan of vaal worden.
4. Maak zakken leeg en was ze indien mo binnenstebuiten!

Kijk op de wasetiketten van het wasgoed. In onderstaande tabel staan de geschikte wasprogramma's voor verschillende stoffen en ladingen wasgoed vermeld. Met moderne pluizen wasmachines en wasmiddelen, bijvoorbeeld compacte wasmiddelen, kunt u meestal op lager temperaturen wassen. Het verdient aanbeveling uit te proberen wat de beste resultaten oplever

Symbolen op wasetiketten

Voorbeelden van wasinstructies en aangeraden programma's. Volg altijd de wasinstructies voor kledingstuk.

				LadingProgrammaMateriaalWasetik
				1/1 trommelKort programma 60°C
		kerbonte was.		1/1 trommelExtra kort programma
		donkerbonte was.	Polyester, polyamide, elastaf	40°C
			Acryl, viscose, modaal, acetaf	40°C
			Zijde en zeer fijne was	1/3 trommelSynthetische was 30°C
			Wol en ander, zeer fijn	30°C to

Bont katoen

Bont katoen met de wasinstructie 60°C more eerste keer op 60°C worden gewassen om overtollige kleurstoffen te verwijderen. Als u niet doet, bestaat de kans dat de kleur doorlopen. Gebruik een wasmiddel zonder bleekmiddel om de kleur van de stof te b

Ongebleekt linnen

Ongebleekt linnen moet worden gewassen op 60°C met een wasmiddel dat geen bleekmiddel dat optische witmakers bevat. Zeer vuil linnen kan soms op een hogere temperatuur worden gewassen, maar dit moet niet te vaak gebeuren behaden de hitte de glans en de sterkte van dan aantasten.

Adviezen vóór ingebruikname machine

Wolwas

Besparingen en zuinigheid

Deze stoffen zijn volgens het etiket geschikt Uvdamt energie besparen door niet te gaan wa: machinewas of handwas. Het machineprogrammenet een temperatuur die hoger dan noodzakelijk Wol/Handwas is minstens zo veilig als wassen

met de hand.

Wol is bijzonder gevoelig voor de wijze wa het wordt behandeld, zoals bij wassen.

Als u wollen stoffen niet wilt centrifugeren, het water eruit knijpen met een badstof han In dit geval kiest u Niet centrifugeren.

Zie voor het kiezen van deze instelling het hoofdstuk Wassen. De meeste kledingstukken zijn echter bestand tegen kort centrifugeren. kort centrifugeren door een centrifugetoerental van max. 800 tpm te kiezen.

- Kies het programma Extra kort programma al: harop overhemden of sportkleding alleen maar even wilt opfrissen. Dit bespaart zowel water als energie.

- Indien u een hoog centrifugetoerental kiest, vermindert dit het energieverbruik als u het wasgoed droogt in een wasdroger of een droogkast.

- Was altijd met een volle trommel als u de Kies programma's Intensieve was, Kort programma en Witte/Bonte was gebruikt.

- Vermijd een voorwas. Moderne machines en S wasmiddelen maken effectief schoon zonder een voorwas. De voorwas is uitsluitend

Kunstvezels en synthetische vezels

Materialen van kunstvezels, zoals viscose en sommige synthetische vezels zijn zeer kwetsb

en hebben veel ruimte nodig om niet te k

Vul de trommel voor de helft bij het wass kies een programma met een centrifugetoerer

van max. 800 tpm.

Wasmiddelen

Wasmiddelen met een eco-keurmerk zijn minder schadelijk voor het milieu.

NB.!

Viscose en acetaten zijn kwetsbaar als zijn.

Een hoge dosering wasmiddel zorgt niet voor betere wasresultaten; dit leidt alleen maar tot e ze zwaardere belasting van het milieu.

Probeer minder wasmiddel te gebruiken en verhoog de dosering uitsluitend als u niet tevred bent over het resultaat.

Allergische reacties verminderen

De wasmachine heeft een Super spoelen-functie.

U kunt deze functie gebruiken voor personen met een gevoelige huid, zoals allergiepatiënten en kleine kinderen.

Bespaar tijd en energie

Gebruik het programma Kort programma om tijd en energie te besparen. Dit programma heeft een kortere hoofdwas dan Witte/Bonte was, maar volstaat meestal ook voor licht vuil wasgoed.

Adviezen vóór ingebruikname machine

Textiel verven

Als u textiel in de wasmachine wilt verven, kiest u het Kort programma-programma met de functie Super spoelen. Kies de temperatuur volgens de aanbevelingen van de fabrikant.

Kies een laag centrifugetoerental als het textielartikel dat u wilt verven, uit verschillende materialen zoals polyester/katoen bestaat.

NB.!

Doe de kleurstof direct in de wastrommel - niet in het wasmiddelbakje. Na het verven moet u de machine met lege trommel op hetzelfde programma laten draaien. Gebruik de normale hoeveelheid wasmiddel.

NB.!

Met het oog op het milieu raden wij u af agressieve chemicaliën te gebruiken. Voorkom dat bleekmiddelen of vlekkenverwijderaar in contact komen met het exterieur van de machine. Het risico bestaat dat de machine gaat roesten of verkleuren.

Wassen

Sorteer het wasgoed.

Zie de rubriek "Adviezen en tips voor ingebruikname wasmachine".

Doe beugel-bh's in een wasnet.

Maak zakken leeg. Munten, spijkers, enz. ku de machine en het wasgoed beschadigen. Raadpleeg de rubriek "Adviezen en tips" voo u de wasmachine in gebruik neemt.

2 Zet de hoofdschakelaar aan.

3 Open de deur en laad het wasgoed in de wasmachine.

Druk op de toets Deuropening (sleutelsymbool) als de wasmachinedeur is gesloten. De deur opent, zodra het water machine is gepompt. Doe het wasgoed in wasmachine. De wasprogrammatabel geeft aan hoeveel wasgoed in elk programma kan won gewassen.

4 Voeg wasmiddel en wasverzachter toe. Let hierbij op de wasvoorschriften.

Op de verpakking van het wasmiddel staat de aanbevolen hoeveelheid wasmiddel. De machine heeft capaciteit voor 8kg wasgoed. Als u slechts een kleine hoeveelheid hoeft te wassen, kunt u minder wasmiddel gebruiken.

Waspoeder

Doe het waspoeder in het hoofdwasmiddelbakje en eventueel ook in het voorwasmiddelbakje als dat gewenst is.

Vloeibaar wasmiddel

Als u een vloeibaar wasmiddel gebruikt, dient u zich te houden aan de aanbevelingen van de wasmiddelfabrikant. Wanneer u gebruik maakt van een zeer dik wasmiddel, raden wij u aan altijd een wasbol te gebruiken.

Wasbol of wasnet

Als u een wasbol gebruikt, dient u deze direc de trommel plaatsen en een programma zonder voorwas te kiezen.

mBrd

Een hoge dosering wasmiddel zorgt niet voor dat betere wasresultaten; dit leidt alleen maar tot een zwaardere belasting van het milieu.

Probeer minder wasmiddel te gebruiken en verhoog de dosering uitsluitend als u niet tevreden bent over de resultaten.

Wasverzachter

Doe wasverzachter in het bakje met het

- symbol. Houd u aan de aanbevelingen op de verpakking van de wasverzachter.

uit de NB.! de

Vul het bakje niet verder dan het maximale vulniveau. Anders wordt de wasverzachter te vroeg toegevoegd, hetgeen het wasresultaat vermindert.

Wassen

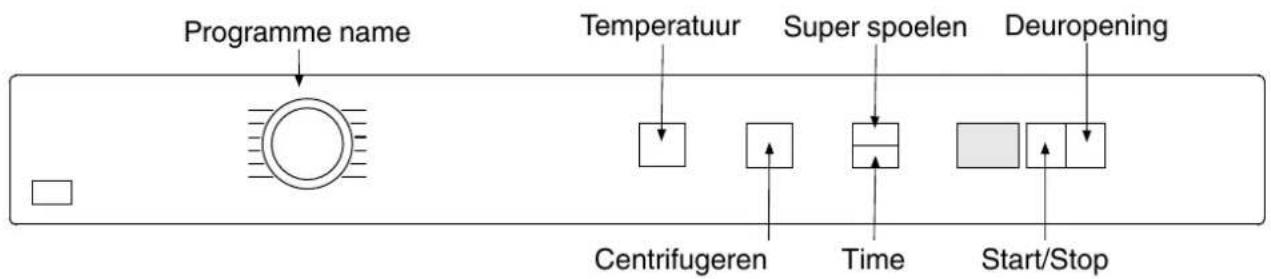

5 Kies een programma.

U kiest een programma door de programmakiezer te draaien. Naast het gekozen programma LED branden en de geschatte programmatijd verschijnt op het display. De programmatijd is op de tijd die hetzelfde programma de laatste keer kostte. Gebruik de optietoetsen om op

Dit programma stelt de duur van de hoofdvergramma voor gemiddeld tot zeer vuil wit en het aantal spoelgangen automatisch af op de bont wasgoed. U kunt naar eigen inzicht de hoeveelheid wasgoed in de wasmachine. temperatuur instellen. Volg dus de wasinstructies

2. Intensieve was

Programma voor zeer vuil wasgoed, met vuil dat temperatuur voor zeer vuile katoenen volledig voorgeweekt moet worden voor de kledingstukken en voor kledingstukken die direct hoofdwas; vandaar de voorwas. U kunt naar eigen de huid worden gedragen. Selecteer 40°C inzicht de temperatuur instellen. Volg dus de wanneer het wasgoed minder vuil is. De wasinstructies voor ieder kledingstuk. De max. omwentelingssnelheid kan naar eigen inzicht temperatuur, 95°C, is geschikt voor extreem worden ingesteld. De machine past de wasgoed. Het centrifugetoerental kan naar eigen programmatijd en de waterconsumptie aan de inzicht worden ingesteld. De machine past de hoeveelheid wasgoed aan.

programmatijd en het waterverbruik aan de hoeveelheid wasgoed aan.

3. Witte/Bonte was

4. Kort programma

Een standaardprogramma voor licht tot matig vuil was. De temperatuur kan naar eigen inzicht worden ingesteld. Volg daarom de wasinstructies voor elk kledingstuk. Kledingstukken die direct op de huid worden gedragen moeten op 60°C worden gewassen. Zeer licht vuil wasgoed wordt bij een temperatuur van 40°C vaak ook al sch Het centrifugetoerental kan naar eigen inzicht worden ingesteld. De machine past de programmatijd en het waterverbruik aan de hoeveelheid wasgoed aan.

Wassen

5. Extra kort programma

Snel programma voor wasgoed dat enkel op geogramma voor kwetsbare kledingstukken van hoeft te worden. Het programma kan op iederhetische vezels, verschillende materialen of temperatuur worden gedraaid. Volg dus de zijde. De maximale temperatuur is 60°C, maar wasinstructies van ieder kledingstuk op. Hoe lager altijd de wasinstructies voor elk kledingstuk de geselecteerde temperatuur, des te korter veel synthetisch wasgoed wordt bij een programmatijd. Kledingstukken die direct op temperatuur van 40°C ook al schoon. huid worden gedragen moeten op 60°C wordt kledingstukken die direct op de huid worden gewassen. De omwentelingssnelheid kan naar gedragen moeten op 60°C worden gewassen. eigen inzicht worden ingesteld. Het maximale centrifugetoerental is 800 tpm.

6. Sportkleding

Programma voor verschillende materialen, kreukvrije overhemden en functionele sportkleding. Het programma heeft een hoog waterniveau en is dan ook geschikt voor kgequilte jassen e.d. Lees de wasinstructies door en denk eraan dat voor sommige membranen in overkleding geen wasverzachte mag worden gebruikt. U kunt een wastemper tot 60°C en een centrifugetoerental tot 1200 kiezen.

7. Synthetische was

gefrogramma voor kwetsbare kledingstukken van dynhetische vezels, verschillende materialen of zijde. De maximale temperatuur is 60°C, maar lager altijd de wasinstructies voor elk kledingstuk. veel synthetisch wasgoed wordt bij een temperatuur van 40°C ook al schoon. kledingstukken die direct op de huid worden gedragen moeten op 60°C worden gewassen. Het maximale centrifugetoerental is 800 tpm.

8. Wol/Handwas

Een fijn wasprogramma voor wol, zijde en kledingstukken die met de hand moeten worden gewassen. De max. temperatuur is 30°C. Dit programma centrifugeert kort. Het max. geerdifugetoerental is 800 tpm.

9. Spoelprogramma

Dit programma heeft één koude spoelgang + ratuur centrifugering. Geschikt voor wasgoed dat alleen tom maar hoeft te worden bevochtigd en voor reinig van schoonmaakdoeken en dweilen.

10. Centrifugeren en pompen

Wordt gebruikt om de was te centrifugeren. Kie het symbool (niet centrifugeren) om alleen het water uit de machine te pompen.

Wassen

Programmatabel

	Voor-wasProgramma		Aantal spoelingenTemp.	Centrifugeoeren-taltpA	Max. lading(kg)	Waterverbruik(ongeveer li-ter)	Energieverbruik(ongeveer kWh)	Programmatijd(ongeveer uren minuten)
1. Automatisch programma		1)
2. Intensieve was								2:452,28581600595X
								2:401,27581600560X
3. Witte/Bonte was		2)						2:151,26581600360
		3)						1:570,676581600340
						4. Kort programma	1:401,26081600360
					5. Extra kort programma		1600240	0:400,4254,0
6. Sportkleding		2)					1200240	1:200,5504,0
					7. Synthetische was		800340	1:200,4304,0
					8. Wol/Handwas		800330	0:450,5702,7
				9. Spoelprogramma			16001	0:200,1154,0
10. Centrifugeren en pompen				1600	4,0		0,1	0:15

1) Kort programma voor testinstituten, trommel max. halfvol.
2) Testprogramma voor koudwateraansluiting conform EN 60456.
3) 40°C programma voor testinstituten. De optie 40°C moet worden gekozen.

Informatie voor testinstituut

In de bovenstaande tabel worden een paar voorbeelden gegeven van energie-, water- en tijdverbruik van een paar verschillende programma-instellingen. Het verbruik varieert afhankelijk van de waterdruk, waterhardheid, watertoevoertemperatuur, kamertemperatuur, gewicht en soort van het wasgoed, variaties in de stroomtoevoer en de geselecteerde opties. In de voorbeelden die hier worden gegeven, is de instelling voor spoelen op Normaal gezet en zijn er geen opties geselecteerd.

Wassen

Opties kiezen

U kunt opties kiezen om het wasprogramma af te stemmen op uw eigen, specifieke beschikbare opties hangen af van het gekozen programma. Als de optie voor het gekprogramma beschikbaar is, branden de symbolen als u de toets indrukt.

De machine slaat de per programma gekozen opties op in het geheugen (met één uitzonen Uitgestelde start). U kunt de gekozen opties uiteraard iedere keer dat u het desbetreffende start, wijzigen.

Temperatuur

• Selecteer de temperatuur met een druk op de knop, totdat de LED bij de gewenste te branden.
• Als u Koud kiest, is de wastemperatuur gelijk aan die van het water dat in de mach het programma Wol/Handwas kunt u max. 40°C kiezen. Voor Tijdprogramma en Sportkledi max. temperatuur 60°C.

U kunt een temperatuur kiezen tussen 20°C en 95°C. Voor Wolwas/Handwas kunt u gee kiezen hoger dan 40°C. Als u Synthetische was of Sportkleding kiest, is de max. temp

Centrifugeren

- Selecteer het centrifugetoerental met een druk op de knop, totdat de LED bij de gewei gaat branden.

- U kunt een centrifugetoerental kiezen tussen 400 en 1400 tpm alsook Niet centrifugeren pompen. Het maximale centrifugetoerental varieert afhankelijk van het gekozen programma. naar de LED's rond de toets.

betekent dat het programma niet centrifugeert en stopt na het leegpompen van de n

Niet pompen betekent dat het programma niet centrifugeert en dat het water van de belgang na afloop van het programma in de machine achterblijft. Het wasgoed blijft in de laatste spoelgang staan. Dit voorkomt dat het wasgoed kreukt. Als u "Niet pom

gekozen, selecteert u het programma Centrifugeren en pompen en het symbool (niet centri zodra het programma is afgelopen om het water uit de machine te pompen voordat u wasmachinedeur opent.

Wassen

Uitgestelde start

Als u Uitgestelde start kiest, start de machine tussen 1-24 uur nadat u op de Start/Stop-t

- Druk op de toets bij het symbool om Uitgestelde start in te schakelen.

- Door de toets nogmaals in te drukken, kunt u de start in hele uren uitstellen met een 24 uur.

- Druk op Start/Stop. De machine telt met hele uren af en start na de gekozen startverl Druk als u van gedachten verandert en Uitgestelde start wilt uitschakelen Start/Stop drie se

Belangrijk!

Vergeet niet op de Start/Stop-toets te drukken om het programma te starten.

NB.!

Controleer voordat u wasmiddel toevoegt of het wasmiddelbakje volledig droog is, anders b kans dat het wasmiddel klontert voordat de machine start.

Super spoelen

Gebruik de optie Super spoelen om het aantal spoelgangen uit te breiden. Het maximale spoelgangen is zeven en het aantal spoelgangen verschilt afhankelijk van het gekozen progr Aanbevolen voor mensen met een extreem gevoelige huid en/of in gebieden met zeer zach optie kan niet worden gekozen met Spoelprogramma of Centrifugeren en pompen.

- Kies Super spoelen door de toets bij het symbool in te drukken.

- Er gaat een LED naast de toets branden wanneer deze optie is geactiveerd.

Wassen

7 Sluit de wasmachinedeur en druk op de toets Start/Stop Resterende tijd

8 Nadat het programma is beëindigd

Als het programma is beëindigd, verschijnt "End" in het display.

minuten. Als een programma eenmaal is gekozen, wasmachinedeur gaat automatisch open wordt de geschatte programmatijd weergegeverwanneer het programma is beëindigd. Zie om Dit kan soms verschillen, afhankelijk van de functie Automatische deuropening uit te temperatuur van het water dat in de machisehakelen het hoofdstuk "Instellingen kiezen". stroomt en de hoeveelheid wasgoed. Als de Haal het wasgoed uit de wasmachine. programmatijd langer is dan die van de eerdere Schakel de hoofdschakelaar uit. wasbeurt met hetzelfde programma, verschijnt Hiermee bespaart u energie. op het display "0:01" totdat het programma stopt. Als ter zich kleine kinderen of huisdieren in hu Dit is gebruikelijk! Als u het programma de bevinden, dient u de deur van de wasmachine volgende keer onder dezelfde omstandigheden sluiten als u het wasgoed uit de machine heeft gebruikt, is de geschatte programmatijd gehaald. nauwkeuriger. Achterverlichting

Wasgoed in de machine doen of daaruit halen nadat het programma is gestart.

Achterverlichting

Twee minuten nadat het wasprogramma klaar is schakelt de achterverlichting van de display over Als u wasgoed in de machine wilt doen of a fruit de modus energiebesparing.

wilt halen wanneer het programma is gestart, kunt u het programma stoppen door op de toets Deuropening (sleutelsymbool) te drukken en deze drie seconden ingedrukt te houden. De programmatijd knippert op het display. Wanneer u de machine herstart, moet u indien nodig extra wasmiddel toevoegen en de deur sluiten. De machine gaat automatisch verder vanaf het punt waarop het programma werd onderbroken.

Een programma stoppen of wijzigen

U kunt een programma stoppen door drie seconden op de toets Start/Stop te drukken. Kies om de machine te herstarten een nieuw programma, voeg indien nodig extra wasmiddel toe en druk op de toets Start/Stop.

NB.!

Open nooit het wasmiddelbakje als de machine loopt.

Instellingen

U kunt de volgende instellingen veranderen:

Als u Automatisch deur openen kiest, open de deur van de wasmachine zodra het progran

1. Schakel de machine uit met de hoofdschakelaar.
2. Druk op de Superspoeling-toets, houd deze ingedrukt en zet vervolgens de hoofdschakelaa
3. "AdO" wordt op de display weergegeven, als Automatisch deur openen is geactiveerd en de optie niet is geactiveerd.
4. Druk op de toets voor Super spoelen om de instelling te wijzigen.
5. Druk op de Deur opening-toets om de instelling op te slaan.

Extra spoelen

Bij levering is uw wasmachine ingesteld op drie spoelbeurten in de programma's Witte/Bonte Kort programma. Ga als volgt te werk om het aantal spoelbeurten in deze programma's u naar vijf:

1. Schakel de machine uit met de hoofdschakelaar.
2. Druk de toets Uitgestelde start in, houd deze ingedrukt en schakel de hoofdschakelaar in
3. Op het display verschijnt "R O" als Extra spoelen (5 spoelbeurten) actief is, of "R F" als deze functie niet actief is (3 spoelbeurten).
4. Draai de programmakiezer om de instelling te wijzigen.
5. Druk op de Deur opening-toets om de instelling op te slaan.

Onderhoud en reiniging

Filter en afvoerpomp schoonmakerHet wasmiddelbakje reinigen

De wasmachine heeft een filter waarin klein voorwerpen, zoals munten en haarspelden, worden opgevangen. Ga als volgt te werk filter en de afvoerpomp schoon te maken:

reNB.!

Reinig het wasmiddelbakje niet in een om het vaatwasmachine!

1. Controleer of er geen water meer in de Trek het wasmiddelbakje zo ver mogelijk naar machine zit en of de stroomtoevoer is buiten.

uitgeschakeld.

Til het wasmiddelbakje omhoog en naar buiten om het uit de machine te halen.

1. Haak de afvoerslang los van de connector in het klepje en laat het water bijv. in een (opvang)bak weglopen.

1. Draai de dop linksom om de pomp te Verwijder de dop.

Spoel het bakje om en borstel het goed scho De deksel voor het bakje van de wasverzachte openen. kan worden verwijderd.

De buitenkant van de machine reinigen

U kunt de buitenkant van de machine en het programmapaneel reinigen met een mild schoonmaakmiddel. Gebruik geen oplosmiddelen omdat deze de machine kunnen beschadigen.

1. Verwijder eventuele items uit het pomphuis de dop. Controleer of de pompbladen (rechtsachter) ronddraaien.

NB.!

Spuit de machine niet schoon met een slang!

1. Schroef het deksel weer op de pomp, zet de afvoerslang vast aan de pen op de klep en sluit de klep.

Onderhoud en reiniging

De binnenkant van de machine reinigen om stank te voorkomen

Met moderne wasmiddelen kan kleding vaak bij een lage temperatuur worden gewassen. Dit betekent dat zich een lichte aanslag kan ontstaan in de machine. Deze aanslag kan een onaangename geur veroorzaken.

Om dit te voorkomen, verdient het aanbeveling één keer per maand een wasprogramma van 95°C te draaien. Gebruik hierbij een geringe hoeveelheid wasmiddel. Het is niet noodzakelijk wasgoed in de machine te doen.

Onderhoud en reiniging

Wasgoedmeenemers verwijderen Als u hard water hebt

Als het vermoeden bestaat dat er een voor Aermu in een gebied met hard water (hoog zoals een spijker of een paperclip, door dekalkgehalte) woont, kan zich een grijswitte wastrommel is gevallen, moet u de ruimte aadeslag op de wastrommel vormen. Om deze de agitator controleren. Dergelijke voorwerpen aanslag te verwijderen, moet u een zakje kunnen gaan roesten en vlekken op kleding citroenzuur, ca. 20gram in de wastrommel legen veroorzaken. Spijkers en andere scherpe en een programma van 95°C laten draaien. voorwerpen kunnen gaten in het wasgoed makkermaal indien nodig.

Ga als volgt te werk:

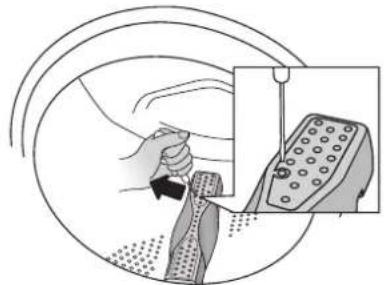

1. Steek een schroevendraaier o.i.d. in de opening op de agitator (zie afbeelding) en draai deze voorzichtig linksom.

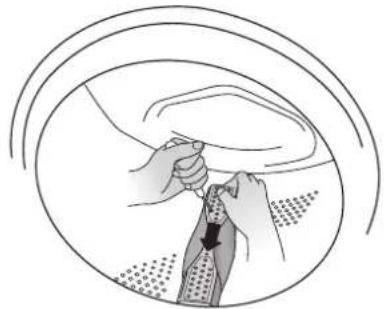

1. Pak de agitator met uw hand vast en trek deze naar u toe.

1. Til de wasgoedmeenemer omhoog.
2. Verwijder eventuele voorwerpen.

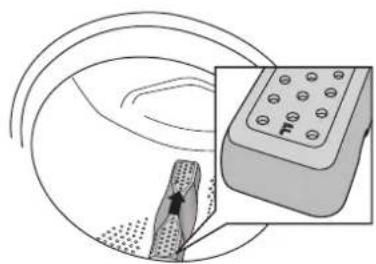

3. Plaats de agitator in het montagegat met de F-markering naar u toe. Zorg ervoor dat alle bevestigingspunten van de agitator in de resp. openingen in de trommel grijpen. Druk tot de bevestigingspunten vastgrijpen.

De deur van de wasmachine gaat niet open.

1. Controleer of de hoofdschakelaar is ingeschakeld.
2. Is er stroom? Controleer de zekeringen in uw huis (stroomonderbrekers). De deur van de wasmachine kan niet met de Deuropening-toets (met het sleutelsymbool) worden geopend als er geen stroom is.

Als verder niets meer helpt, kunt u de deur als volgt openen:

Let op!

De deur mag alleen met de hand we geopend als de stroom is onderbroken het water uit de machine is gepompt. Bel de serviceafdeling als de wasmachinedeur na een wasprogramma niet meer wil openen.

De machine wil niet starten

Is de deur van de wasmachine goed geslote Druk deze stevig dicht.

1. Is er stroom? Controleer de zekeringen in u' huis.

eß. Controleer of Uitgestelde start niet is gekozer Druk om Uitgestelde start te annuleren drie seconden op de toets Start/Stop.

A Selecteer het programma Centrifugeren e ^a . Con Druk pompen en de optie met het symbol (niet centrifugeren) om het water uit de machine te pompen. Als dit niet werkt, moet de machine handmatig worden geleegd. Zie "Filter en afvoerpomp schoonmaken" in het hoofdstuk "Onderhoud en reiniging".

Als dit niet werkt, moet de machine handmatig worden geleegd. Zie "Filter en afvoerpomp schoonmaken" in het hoofdstuk "Onderhoud en reiniging".

B Zorg ervoor dat de hoofdschakelaar is uitgeschakeld en dat de stekker uit het stopcontact is.

C Pak de opener waarmee de deur in noodgevallen kan worden geopend en steek deze in de opening rechts van het slot van de wasmachinedeur. Deze opener zit in de bijgesloten plastic zak.

D Druk de opener omhoog om de wasmachinedeur te openen.

Problemen verhelpen

Foutmeldingen

Als tijdens het programma een fout optreedt wordt een melding in het display getoond. het bericht na maatregelen te hebben genom

door de machine uit en weer in te schake

De volgende foutmeldingen kunnen op het dis

verschijnen:

F10 Overvullen

1. Draai de waterkraan dicht.

2. Zie "Waterafvoerfout".

F11 Waterafvoerfout

Controleer het volgende:

• er geen voorwerpen vastzitten in de afvoerslang.
• of de afvoerpomp niet is verstopt door voorwerpen. Reinig de pomp. Zie het hoofdstuk "Onderhoud en reiniging".

- de afvoerslang niet is geknikt.

Schakel na maatregelen te hebben genomen programma Pompen in of druk op de toets

Deuropening (sleutelsymbool) om de machine te legen. Als het probleem dan nog niet is opge dient u contact op te nemen met de verlaat serviceafdeling.

eFer2 Fout watertoevoer

Spontroleer het volgende:

• de kraan op de waterleiding is geopend.
• het filter in de watertoevoer van de wasmachine niet is verstopt.

Maatregel:

1. Draai de waterkraan dicht.
2. Draai de slang los.
3. Reinig het filter van het inlaatventiel in op wasmachine.
4. Draai de slang weer vast.
5. Zet de kraan open.

6. Start het programma om te controleren of he probleem is verholpen.

7. Als het probleem dan nog niet is opgelost, hetent u contact op te nemen met de serviceafdeling.

Technische informatie

Technische gegevens

	850mmHoogte:
	595mmBreedte:
	585mmDiepte:
	73kgGewicht:
	60iTrommelinhoud:
	8kgMaximale wascapaciteit:
	400-1400Toerental (tpm):
	Zie typeplaatje.Nominaal vermogen:
	Zie typeplaatje.Verwarmingsvermogen:
Waterdruk:	0,1-1 MPa
	1-10 kp/cm^2
	10-100 N/cm^2
	Roestvrij staalMateriaal van wastrommel en kuip:
Materiaal van behuizing:	Gemoffeld en thermisch verzinkt plaatstaal of roestvrij staal.
	1,5m PEX-leidingWatertoevoerslang:
Afvoerslang:	1,7m polypropyleen leiding

Informatie voor testinstituut Energieverklaring

Europese teststandaard:	EN 60456
Wasprogramma:	Kort programma 60^ , 8kg katoen
Aansluiting:	Koud water 15^
Testmethode voor geluidsmeting:	IEC-60704-2-4

Benodigde spanning als wasmachine is <uitgeschalkeld

Benodigde spanning voor Uitgestelde start 6,0 W

Benodigde spanning als programma is beëndigdW

Transportbeveiliging

Voordat de machine wordt gebruikt, moeten drie transportschroeven worden verwijderd (zie hieronder).

Als de machine moet worden verplaatst en getransporteerd, moeten de transportschroeven worden gemonteerd om schade aan de machine door schudden te voorkomen. Als de transportschroeven of plastic pluggen zijn zoekgeraakt, kunt u nieuwe bestellen bij uw dealer.

Bestel drie exemplaren van elk artikel!

1. Draai de schroeven los en verwijder deze.

1. De bijgeleverde plastic zak bevat drie plastic pluggen die in de lege schroefgaten kunnen worden gestoken.

De wasmachine plaatsen

De wasmachine kan worden ingebouwd of vrijstaand worden geplaatst. Plaats de wasmachine zodanig dat de stekker gemak bereikbaar is.

A. Inbouw

De wasmachine kan worden geplaatst onder werkblad met een hoogte van 850-900 mm. ervoor dat er aan alle kanten van de ma ruimte van 5 mm is, ook tussen de achte het bovenblad en de muur daarachter.

B. Vrijstaand

De wasmachine kan naast of onder een droogtrommel worden geplaatst.

De stelpootjes afstellen

Beperk het geluid dat de machine producee een minimum door de voetjes af te stellen, de machine stabiel en in evenwicht op de staat. Draai de borgmoeren vast.

Aansluiting op watertoevoer

De wasmachine moet door een voldoende gekwalificeerd persoon worden aangesloten op teijk watertoevoer. Gebruik de meegeleverde toevoerslang voor de aansluiting op de watertoevoer. De waterdruk moet 0,1-1 MPa (ca 1-10 kp/cm² 10-100 N/cm bedragen. Er moet een afsluitkraan op de waterbuis zitten.

Aine een nieuwe waterleidingen zijn gemonteerd, is hand verstandig deze eerst door te spoelen om eventueel vuil te verwijderen. Anders bestaat de kans dat het filter in de watertoevoer van de machine verstopt raakt, en dat de watertoevoer wordt geblokkeerd.

Gebruik uitsluitend de meegeleverde toevoerslang. Hergebruik geen oude slangen of andere, losse toevoerslangen.

Installatie

Afvoeraansluiting

De machine wordt geleverd met een aangesloten de machine aan door de stekker in een afvoerslang die op een afvoer moet worden geaarde wandcontactdoos te steken. De aangesloten. Zie de voorbeelden hieronder. De wandcontactdoos moet eenvoudig toegankelijk slang moet zich 600-900 mm boven de vlobuiten het installatiegebied worden geplaatst.

bevinden.

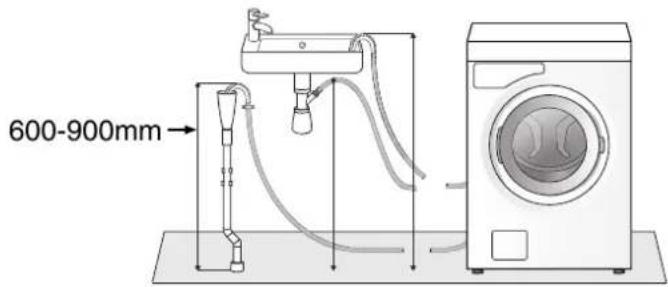

De laagste positie (600 mm) verdient altijd voorkeur. Zorg ervoor dat de afvoerslang r geknikt is.

Elektrische installatie

Aansluiting bij levering

de machine wordt geleverd als 1-fase, 220-230\50-60Hz, met een warmteafgifte van 2000W en heeft een 10A stekker. Overige reststroomapparaten moeten van type A zijn.

NB.!

Reparaties en onderhoud op het gebied van veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.

De machine kan ook op de afvoer worden aangesloten met een tapkraanaansluiting. In dit geval moet de slang zich ook 600-900 mm boven de vloer bevinden. De binnendiameter van het gat moet minstens 18 mm zijn.

• De nippel afsluiten
• Verwijder de oneffenheden van het gat.

Zie de afbeelding.

Onderhoud

Voordat u contact opneemt met serviceafdeling

Alvorens contact op te nemen met de serviceafdeling, dient u te controleren wat het modelnummer, de typeaanduiding en het serienummer is.

U vindt de modelbenaming op het paneel. De typeaanduiding en het serienummer zijn te vinden op het typeplaatje aan de binnenkant van de wasmachinedeur.

Notities

Notities

Notities

Beknopte handleiding

Wassen

1

1. Haal zakken leeg en doe ritssluitingen dicht.
2. Kijk op de wasetiketten van het wasgoed.
3. Wasgoed sorteren.

NB.!

Doe beugel-bh's in een wasnet.

Doe het wasgoed in de wastrommel.

1. op de hoofdschakelaar te drukken.
2. Druk als de wasmachinedeur dicht is de toets Deuropening (met sleutelsymbool) waarna de deur opent.
3. Doe de was in de machine en sluit de wasmachinedeur.

Wasmiddelbakje

1. Doe wasmiddel in het

hoofdwasmiddelbakje en eventueel in het voorwasmiddelbakje als dit

gewenst is. Doe wasverzachter in het bakje rechts met -symbool.

1. Als u een vloeibaar wasmiddel gebruikt, dient u zich te houden aan de aanbevelingen van de wasmiddelfabrikant.

4

Kies een programma.

1. Kies een programma door de programmakiezer te draaien.
2. Kies opties en instellingen.
3. Druk op de Start/Stop-toets.

Programma beëindigd

1. De tekst "End" op de display geeft aan dat het wasprogramma is beëindigd.
2. De deur van de wasmachine gaat automatisch open als het programma is beëindigd.
3. Haal het wasgoed uit de wasmachine.
4. Zet de hoofdschakelaar uit.

Als er zich kleine kinderen of huisdieren in hu bevinden, dient u de deur van de wasmachine sluiten als u het wasgoed uit de machine hee gehaald.
