W6341 - Wasmachine ASKO - Gratis gebruiksaanwijzing en handleiding

Producttype	Wasmachine
Merk	ASKO
Model	W6341
Afmetingen (H x B x D)	850 x 595 x 585 mm
Gewicht	73 kg (78 kg met deurtje)
Trommelvolume	50 l
Max. wascapaciteit	5,0 kg
Centrifugetoerental	400 - 1400 toeren/min
Aansluitvermogen	Zie typeplaatje
Verwarmingsvermogen	Zie typeplaatje (standaard 2000 W)
Waterdruk	0,1 - 1 MPa (1 - 10 kp/cm²)
Materiaal trommel en kuip	Roestvrij staal
Materiaal mantel	Poedergelakte en thermisch verzinkte staalplaat of roestvrij staal
Programma's	Intensieve was, Normale was, Licht vervuilde was, Synthetische was, Kort programma, Super kort programma, Wolwas, Handwas, Spoelprogramma, Centrifugeren, Pompen
Opties	Temperatuurkeuze, toerentalinstelling, automatische start (uitstel 1-24 uur), kinderslot
Veiligheidsvoorzieningen	Kinderslot op wasmiddelbakje en starttoets, niveauregelaar, balanscontrole, foutmeldingen op display
Onderhoud	Knopenzeef en afvoerpomp reinigen, wasmiddelbakje reinigen, binnenkant reinigen (jaarlijks 95°C programma), reinigingsopening onder ribben
Energieverbruik (Normale was 60°C)	ca. 0,95 kWh
Waterverbruik (Normale was 60°C)	ca. 49 liter
Programmaduur (Normale was 60°C)	ca. 120 minuten
Garantie	Zie ingesloten garantiekaart

Veelgestelde vragen - W6341 ASKO

Hoe open ik de deur als de stroom is uitgevallen?

Bij stroomuitval kan de deur handmatig worden geopend. Zet de hoofdschakelaar uit. Open de klep van de afvoerpomp linksonder. Gebruik het tussenschotje van het wasmiddelbakje om de schroef van het rode kunststof handvat los te draaien. Trek aan het handvat om de deur te openen. Zie hoofdstuk 12 Foutopsporing voor meer details.

Wat betekent foutmelding F3 op het display?

Foutmelding F3 duidt op een waterafvoerfout. Controleer of er een voorwerp vastzit in de afvoerslang, of de afvoerpomp geblokkeerd is, of er knikken in de slang zitten. Maak de pomp schoon zoals beschreven in hoofdstuk 11 Onderhoud en reiniging. Draai daarna het programma Pompen. Als het niet helpt, bel dan de servicelijn.

Hoe stel ik het kinderslot in op de starttoets?

Zet de programmaknop recht omhoog. Zet de hoofdschakelaar uit en weer aan. Druk binnen 15 seconden vijf keer op de Start-toets en daarna vijf keer op de toets. Kies binnen 3 seconden met de toets voor Kinderslot Aan (cijfer 3) of Uit (cijfer 0). Bij ingeschakeld kinderslot moet u de Start-toets 3 seconden ingedrukt houden om te starten.

Kan ik vloeibaar wasmiddel gebruiken?

Ja, gebruik het tussenschotje dat aan de onderkant van het wasmiddelbakje zit. Schuif dit in de gleuf achter in het bakje voor de hoofdwas. Giet het vloeibare wasmiddel direct in het bakje. Gebruik geen voorwas bij vloeibaar wasmiddel.

Hoe voorkom ik geurtjes in de machine?

Draai minstens één keer per jaar een 95°C-programma met een kleine hoeveelheid wasmiddel en zonder wasgoed. Dit voorkomt afzettingen die geur veroorzaken. Zie hoofdstuk 11 Onderhoud en reiniging.

Wat is de maximale wascapaciteit?

De machine kan maximaal 5,0 kg wasgoed verwerken. Voor synthetische en fijne was is de aanbevolen belading minder (bijv. 3,0 kg voor synthetisch, 2,0 kg voor wol). Zie de programmatabel in hoofdstuk 9 Wassen.

Hoe stel ik de automatische start in?

Druk op de toets voor automatische start en stel met de toets het gewenste aantal uren in (1-24). Het display toont bijvoorbeeld 5h voor 5 uur uitstel. Druk daarna op Start om het programma te laten starten na de ingestelde tijd.

Wat moet ik doen als de machine niet start?

Controleer of de deur goed gesloten is, of de hoofdschakelaar aan staat, of de automatische start niet is ingeschakeld, of de zekeringen in orde zijn, en of het kinderslot niet is ingeschakeld. Als het kinderslot aan is, houd de Start-toets 3 seconden ingedrukt. Zie hoofdstuk 12 Foutopsporing.

Hoe reinig ik de knopenzeef en afvoerpomp?

Zorg dat er geen water in de machine zit en zet de hoofdschakelaar uit. Open de klep van de afvoerpomp. Gebruik het tussenschotje van het wasmiddelbakje om het water te laten weglopen. Draai de deksel los en verwijder de knopenzeef. Maak het pomphuis schoon en controleer of het pomprad vrij kan draaien. Plaats alles terug. Zie hoofdstuk 11.

Wat betekent de displaytekst 'no d'?

'no d' staat voor Niet centrifugeren / Niet afpompen. Het programma wordt uitgevoerd zonder te centrifugeren en het laatste spoelwater blijft in de machine. U kunt later een apart programma Centrifugeren of Pompen kiezen, of de deur openen om het water weg te laten lopen.

GEBRUIKSAANWIJZING W6341 ASKO

Wij stellen het op prijs dat uw keuze gevallen is op dit Scandinavische kwaliteitsproduct, dat gemaakt is in Vara, Zweden.

Wij willen graag dat u erop vertrouwt dat de binnenkant van uw nieuwe machine even goed is als de buitenkant en dat de ethische en morele normen waarmee wij deze machine hebben gemaakt even hoog zijn als de geleverde kwaliteit en prestaties. Wij hopen dat u jarenlang plezier van ons product zult hebben.

Om zoveel mogelijk profijt van uw nieuwe machine te hebben, raden wij u aan de installatievoorschriften en de gebruiksaanwijzing door te lezen voordat u de machine in gebruik neemt.

ASKO W6341

EERST LEZEN! Pagina

1 Voordat u voor de eerste keer gaat wassen 3

2 Veiligheidsvoorschriften 4-5

Algemeen, Installatie, Vuldeur, Programma afbreken, Niveauregelaar, Verpakkingsmateriaal, Transport/Winteropslag, Afdanken

3 Kindveiligheid 6

Kindveilig wassen, Denk aan de kinderen, Kinderslot op wasmiddelbakje, Kinderslot op de Start-/Stop-toets.

4 Onderdelen van de wasautomaat 7

5 Wasmiddelbakje 7

6 Paneel 8

7 Optietoetsen 8

INSTALLATIE

Zie installatievoorschriften.

INGEBRUIKNAME

8 Voordat u gaat wassen 9-10

Was sorteren, Kledingstukken, Was-etiketten, Bonte katoen, Fijne was, Tijd besparen, Eco-programma, Wasmiddel

9 Wassen 11-15

Wassen - stap voor stap, Tabel met beschikbare programma's

10 Verbruiksgegevens 16

ONDERHOUD Pagina

11 Onderhoud en reiniging 17-18

Knopenzeef en afvoerpomp controle- ren, Wasmiddelbakje reinigen, Buiten- kant machine reinigen, Reinigen van de binnenkant van de machine om geurproblemen te voorkomen, Reinigingsopening onder de ribben, Bij kalk-houdend water

PROBLEMEN?

12 Foutopsporing 19-22

De machine start niet, De vuldeur wil niet dicht, De vuldeur gaat niet open, Foutmeldingen op het display, Normale meldingen op het display, Wastemperatuur - Celsius of Fahrenheit

OVERIGE

13 Technische informatie 23

15 Beknopte handleiding 25

16 Trefwoorden 27

WEES VOORZICHTIG MET BEPAALDE TEXTIEL- SOORTEN

Volg altijd de aanwijzingen op het wasetiket. Als dit niet aanwezig is, lees dan het wasadvies voor de desbetreffende textielsoort in hoofdstuk 8, Voordat u gaat wassen.

TRANSPORTSTEUNEN

Zijn de transportsteunen verwijderd? Zo niet, zie installatievoorschriften.

VULDEUR

De vuldeur wordt elektrisch geopend. De vuldeur kan daarom niet worden geopend voordat de machine is aangesloten op het elektriciteitsnet. Een geforceerde opening is echter mogelijk, zie hoofdstuk 12, Foutopsporing.

CONTROLEER DE HARDHEIDSGRAAD VAN HET WATER

De wasmiddeldosering is onder andere afhankelijk van de hardheidsgraad van het water. Informeer bij uw gemeentelijke waterbedrijf naar de hardheidsgraad van het water.

Zie voor een korte bedieningsinstructie hoofdstuk 15, Beknopte handleiding.

ALGEMEEN

• Lees de handleiding en berg deze goed op!
• Aansluitingen op het elektriciteits- en waterleidingnet, indien nodig, dienen door een erkend installateur te worden verricht.
• De machine mag alleen volgens de beschrijving in deze handleiding worden gebruikt en is niet geschikt voor chemische reiniging!
• Gebruik alleen wasmiddel dat bestemd is voor machinewas!
• Verwijder de transportsteunen voordat u de machine in gebruik neemt, zie installatievoorschriften.
• Reparatie en onderhoud die van invloed zijn op veiligheid of prestaties, dienen uitgevoerd te worden door de erkende vakman.

INSTALLATIE

Zie bijgevoegde installatievoorschriften.

VULDEUR

De vuldeur wordt elektrisch geopend. De vuldeur kan daarom niet worden geopend voordat de machine is aangesloten op het elektriciteitsnet.

Voor handmatige opening van de vuldeur, zie De vuldeur gaat niet open in hoofdstuk 12, Foutopsporing.

De wasautomaat kan niet worden gestart als de vuldeur is geopend.

Voor opening van de vuldeur tijdens het wasprogramma, zie Programma afbreken hieronder.

PROGRAMMA AFBREKEN

U kunt een wasprogramma afbreken en de deur openen door de -toets drie seconden ingedrukt te houden. De machine zal dan "onthouden" waar het wasprogramma werd afgebroken. Bij herstarten: eventueel het wasmiddel aanvullen en de deur sluiten. De machine start automatisch vanaf het punt waar het programma werd afgebroken.

U kunt een programma ook afbreken door gedurende drie seconden op de Start -toets te drukken. Als u een programma met deze toets afbreekt, vergeet de machine waar hij zich in het programma bevond en moet u bij herstarten een nieuw programma kiezen en eventueel het wasmiddel aanvullen.

NIVEAUREGELAAR

De niveauregelaar start het afpompen en zet de watertoevoer stop als het waterniveau van de machine hoger wordt dan normaal. Als het waterniveau niet binnen 60 seconden is gedaald, wordt het programma afgebroken.

VERPAKKINGSMATERIAAL

Sorteer het afval volgens de voorschriften van uw gemeente.

TRANSPORT/WINTEROPSLAG

Handel als volgt indien de machine moet worden vervoerd of moet worden opgeslagen in een onverwarmde ruimte waar de temperatuur onder het vriespunt kan belanden:

- Leeg het filter en de afvoerpomp, zie hoofdstuk 11, Reinigen en onderhoud.

- Sluit de watertoevoer naar de wasmachine af, maak de toevoerslang naar het inlaatklepje los en laat het water uit klepje en slang weglopen.

AFDANKEN

Als de machine zijn beste tijd heeft gehad en moet worden afgedankt, dient deze onmiddel- lijk onbruikbaar te worden gemaakt.

Informeer bij uw gemeente waar uw machine op de juiste wijze kan worden verschroot en gerecycled.

De machine is gefabriceerd en gemarkeerd met het oog op recycling.

KINDVEILIG WASSEN

Doe de vuldeur altijd dicht en start het programma direct nadat u het wasmiddel in de machine heeft gedaan.

Voorkom dat kleine kinderen de wasauto- maat gebruiken of ermee spelen.

DENK AAN DE KINDEREN!

Bewaar wasmiddel en wasverzachter buiten bereik van kinderen!

KINDERSLOT OP WASMIDDELBAKJE

Rechts in de handgreep van het wasmiddelbakje bevindt zich een kinderslot dat in- en uitgeschakeld kan worden.

Kinderslot inschakelen

Om het kinderslot in te schakelen, moet u het wasmiddelbakje een stukje naar buiten trekken, zodat u bij de vergrendeling kunt. Trek de vergrendeling vervolgens naar u toe en laat deze los.

Kinderslot ingeschakeld

Om het wasmiddelbakje naar buiten te kunnen trekken als het kinderslot is ingeschakeld, moet u de vergrendeling naar links duwen terwijl u tegelijkertijd het bakje naar u toe trekt.

Kinderslot uitschakelen

Om het kinderslot uit te schakelen, moet u de vergrendeling naar links en vervolgens naar binnen duwen.

KINDERSLOT OP DE -TOETS Stop

U kunt voorkomen dat bijvoorbeeld een kind de wasautomaat per ongeluk start. Dit doet u door de Start- toets op onderstaande wijze te vergrendelen.

Kinderslot Aan/Uit:

Zet de programmaknop in de stand recht omhoog.

Zet de hoofdschakelaar, Ⓞ, uit en weer aan om de machine in de uitgangspositie te zetten.

Druk vijfmaal op de Start -toets en vervolgens vijfmaal op de -toets. Dit dient beide te geschieden binnen vijftien seconden.

Binnen drie seconden na de laatste keer op de - toets gedrukt te hebben, kiest u dan met de - toets of u Kinderslot Aan (het cijfer 3 verschijnt op het display) of Uit (het cijfer 0 verschijnt op het display) wilt.

Starten van programma's met een vergren- delde -ftets:

Om de machine te starten moet u de -Start toets gedurende drie seconden ingedrukt houden.

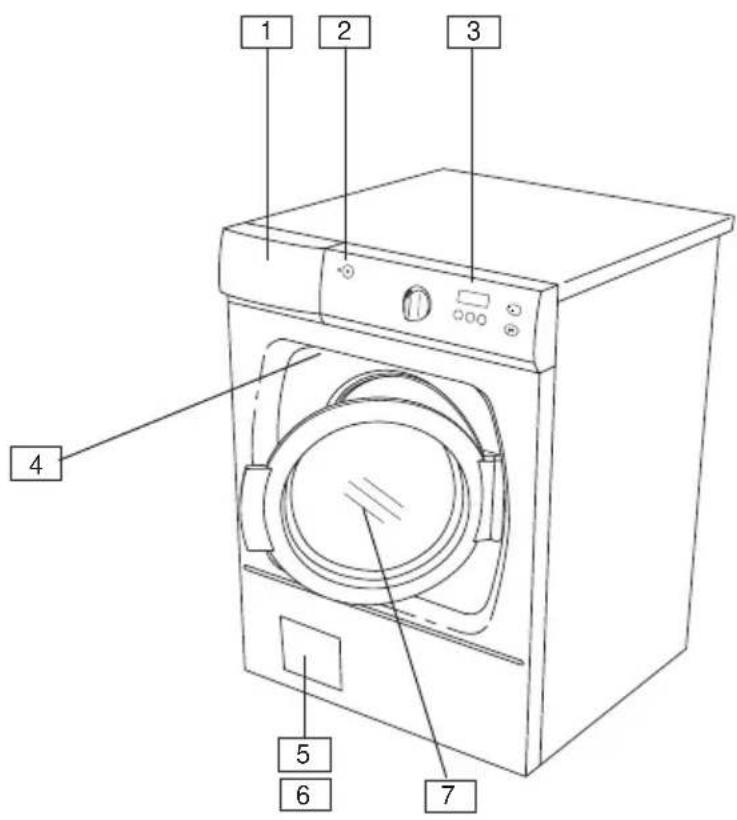

1. Wasmiddelbakje
2. Hoofdschakelaar
3. Paneel

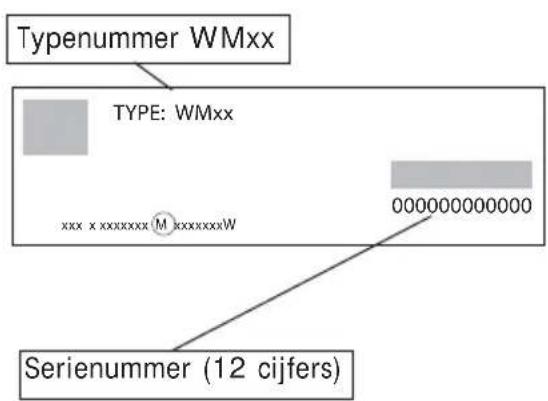

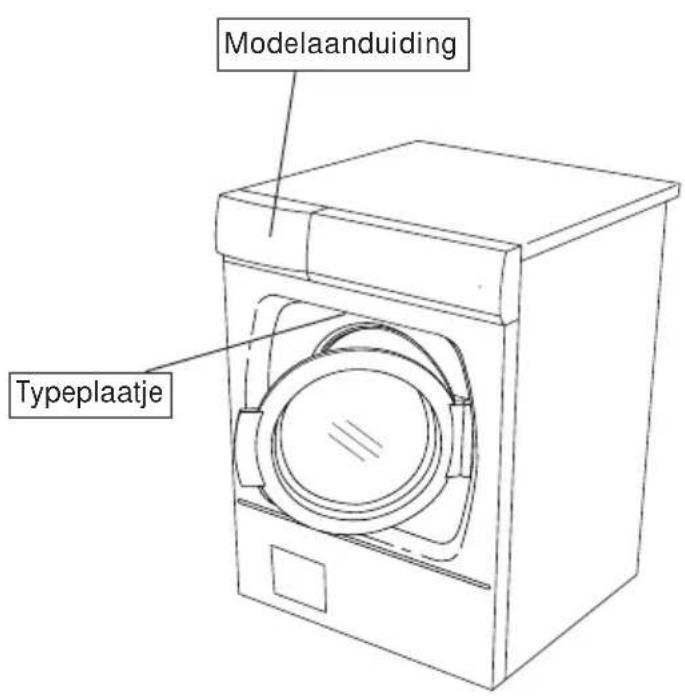

4. Typeplaatje
5. Klep afvoerpomp
6. Afvoerpomp (achter de klep)
7. Vuldeur

5 WASMIDDELBAKJE

1. Wasmiddelbakje voorwas
2. Wasmiddelbakje hoofdwas
3. Wasverzachterbakje
4. Tussenschotje (wordt gebruikt bij vloeibare wasmiddelen)
5. Kindersluiting (aan de binnenkant van de handgreep)

6 PANEEL

1. Wasmiddelbakje
2. Waarschuwingslampje aan/uit
3. Hoofdschakelaar

4. Programmaknop, de programma's worden beschreven in de tabel in hoofdstuk 9, Wassen.

5. Display

6. Start/ Stop-toets met LED die een gestart programma aanduidt
7. Instel- en optietoetsen
8. Toets voor het openen van de deur met een LED die een geopende deur aangeeft

7 OPTIETOETSEN

1. Toets voor kiezen van temperatuur
2. Toets voor kiezen van centrifugetoerental
3. Toets voor kiezen van automatische start

Hier volgt een aantal praktische adviezen voordat u gaat wassen.

WAS SORTEREN

Sorteer het wasgoed op:

• hoe vuil het is
• kleur
• textielsoort

KLEDINGSTUKKEN

• Doe ritsen dicht zodat het textiel niet beschadigd kan raken.
• Nieuwe, bonte kledingstukken kunnen over-tollige verfstoffen bevatten en moeten daarom de eerste paar keer apart worden gewassen.
• Draai kwetsbare kledingstukken binnenstebuiten. Daarmee voorkomt u pluisvorming en kleurverschillen.
• Haal de zakken leeg en was deze bij voorkeur binnenstebuiten.

Kijk op de wasetiketten. Onderstaande tabel bevat adviezen voor de geschikte wasprogramma's voor verschillende textielsoorten en washoeveelheden.

BONTE KATOEN

Bonte katoen met als wasvoorschrift 60°C, moet de eerste keer op 60°C worden gewassen om eventuele overtollige verfstoffen te verwijderen. Doet u dit niet, dan loopt u het risico dat het textiel verkleurt. Gebruik een wasmiddel zonder bleekmiddel om de kleur van het textiel te bewaren.

FIJNE WAS

Ongebleekt linnen

Ongebleekt linnen moet op 60°C worden gewassen met een wasmiddel zonder bleekmiddel of optisch witmiddel. Zeer vuil linnen kan af en toe op hogere temperaturen worden gewassen, maar niet te vaak om te voorkomen dat de warmte, de glans en de sterkte van het linnen aantast.

Symbolen wasvoorschriften

WASETIKET TEXTIELSOORT PROGRAMMA BELADING

	Katoen, linnen. Witte en lichtbonte was.	Normale was 60° tot 95°	1/1 trommel
	Katoen, linnen. Donkerbonte was.	Normale was 60°	1/1 trommel
	Polyester, katoen/ polyester, nylon. Witte was.	Synthetische was 60°	1/2 trommel
	Rayon, acetaat, acryl. Was met kwetsbare kleuren.	Synthetische was 40°	1/2 trommel
	Polyester, katoen/ polyester, nylon. Bonte was.	Synthetische was 40°	1/2 trommel
	Zijde en zeer kwetsbare weefsels.	Synthetische was 30°	1/3 trommel
	Textiel voorzien van een IWS-merk en Superwash.	Wol/ Handwas 40°	1/3 trommel

Wol en zijde

Wol en zijde hebben soms de aanduiding machinewas, soms de aanduiding handwas. De Wol- en handwasprogramma's van de machine zijn minstens zo veilig als het op de hand wassen.

Wol is vooral gevoelig voor bewerken. Als u niet wilt centrifugeren, kunt u het water uitwringen met behulp van badstofhanddoeken. Selecteer dan Niet centrifugeren. Zie hoofdstuk 9, Wassen, om te zien hoe u deze instelling selecteert.

De meeste kledingstukken kunnen echter wel tegen kort centrifugeren. De Wol- en hand-wasprogramma's hebben altijd kort centrifugeren.

Kunstvezels en synthetische vezels

Deze materialen hebben veel ruimte nodig om niet te kreuken. Vul de trommel slechts voor de helft als u kunstvezels of synthetische vezels wast. Selecteer kort centrifugeren door een toerental van 800 toeren/min of lager te kiezen.

LET OP!

Viscose en acetaat zijn kwetsbaar in natte toestand.

TIJD BESPAREN

Gebruik het programma Licht vervuilde was om tijd te besparen. Dit programma heeft een kortere hoofdwas dan Normale was, maar is dikwijls voldoende voor normaal verontreinigd wasgoed.

ECO-PROGRAMMA

U kunt erg veel energie besparen door geen krachtiger programma's dan noodzakelijk te gebruiken.

• Selecteer hoog toerental, daarmee vermindert u het energieverbruik bij drogen in droogautomaat of droogkast.
• Selecteer Super kort programma voor was die alleen maar een opfrisbeurt nodig heeft, bijvoorbeeld overhemden en trainingskleding. Daarmee bespaart u zowel water als energie.

WASMIDDEL

Een overdosering wasmiddel geeft geen beter wasresultaat, maar heeft alleen een extra belasting voor het milieu tot gevolg.

Probeer eens met wat minder wasmiddel te wassen, en gebruik alleen een grotere hoeveelheid als u niet tevreden bent met het wasresultaat.

Hieronder volgt een stapsgewijze instructie voor het verkrijgen van een optimaal wasresultaat.

WAS SORTEREN

Zie voor tips en advies hoofdstuk 8 - Vo-ordat u gaat wassen.

LET OP!

Maak de zakken leeg. Munten, spijkers en dergelijke kunnen machine en textiel beschadigen.

2 HOOFDSCHAKELAAR, AANZETTEN.

VULDEUR OPENEN EN WAS IN DE MACHINE LEGGEN

Druk eenmaal op de -toets. De LED naast de toets gaat branden. De deur gaat na drie seconden open. Leg de was in de machine.

In de tabel met wasprogramma's kunt u de maximale washoeveelheid bij de respectievelijke programma's aflezen.

WASMIDDEL EN EVENTUEEL WASVER-ZACHTER TOEVOEGEN

Op de wasmiddelverpakking wordt aangegeven hoeveel wasmiddel u moet gebruiken. De machine heeft een capaciteit van 5,0 kg wasgoed. Als u een kleine hoeveelheid wasgoed in de machine stopt, kunt u de dosering iets verminderen.

Waspoeder

Doe het waspoeder in het bakje voor hoofdwas (2) en eventueel voorwas (1), zie afbeelding.

Aan de onderkant van het wasmiddelvakje vindt u een tussenschotje voor vloeibaar wasmiddel. Schuif deze in de gleuf achter in het bakje, zie afbeelding. Giet het wasmiddel direct in het bakje voor hoofdwas ( 2).

Wasbolletje of doseer- zakje

Als u een wasbolletje of doseerzakje gebruikt, kunt u dit direct in de trommel leggen en een programma zonder voorwas instellen.

Wasverzachter

Giet de wasverzachter in het bakje met het

- symbol. Doseer deze volgens de aanwijzingen op de verpakking.

LET OP!

Doe niet meer wasverzachter in het bakje dan door het maximale niveau wordt aangegeven.

De wasverzachter zal dan te vroeg in de machine lopen en een slechter wasresultaat opleveren.

5 PROGRAMMA KIEZEN Kies met behulp van het door u gewenste p

Zie voor meer informatie over de verschillende programma's de programmatabel.

6 INSTELLINGEN EN OPTIES KIEZEN Door instellingen en opties te v krijgt u een wasprogramma dat bij uw was past.

De machine onthoudt voor elk programma uw instellingen en opties en gaat daarvan uit als u de volgende keer het betreffende programma kiest (met een paar uitzonderingen - temperaturen boven de 60°C alsmede automatische start). Desgewenst kunt u dan natuurlijk wijzigingen invoeren.

Temperatuur

Selecteer de temperatuur door met de -8 toets door de mogelijkheden te lopen. Terwijl u dat doet, wordt op het display de geselecteerde temperatuur weergegeven.

U kunt temperaturen tussen 30°C en 95°C of [C] kiezen ([b] een instelling voor Fahrenheit).

[1] houdt in dat de wastemperatuur gelijk zal zijn aan de temperatuur van het inkomende water.

Voor bepaalde programma's is het kiezen van een temperatuur hoger dan 40°C niet mogelijk, zie de tabel.

Toerental / Niet centrifugeren / Niet afpompen

Selecteer het toerental door met de -toets door de mogelijkheden te lopen. Terwijl u dat doet, wordt op het display het geselecteerde toerental weergegeven.

U kunt kiezen uit toerentallen van 400-1400 toeren/min, Niet centrifugeren (☐) of Niet centrifugeren/Niet afpompen (☐)

Voor bepaalde programma's is het kiezen van een toerental hoger dan 800 toeren/min niet mogelijk, zie de tabel.

Centrifugeren met 400-800 toeren/min impliciert altijd kort centrifugeren. Centrifugeren met 1000 of meer toeren/min impliciert altijd lang centrifugeren.

Niet centrifugeren (☐) houdt in dat het programma zal worden uitgevoerd zonder te centrifugeren en wordt afgesloten met pompen.

Niet centrifugeren/Niet afpompen (no d) houdt in dat het programma zal worden uitgevoerd zonder te centrifugeren en wordt afgesloten met het laatste spoelwater nog in de machine. De was zal dan in het laatste spoelwater blijven liggen en daardoor niet kreuken. Na het afsluiten van het programma kiest u vervolgens een van de programma's Centrifugeren en Pompen of drukt op de toets voor het openen van de deur om het spoelwater uit de machine weg te laten lopen.

(C) Veiling verloop - Waterineau hoof
Lang centrifugeren
(max. 800 toeren/min)inkomende water.
© Kort centrifugeren (A) C op het display belekent de temperatur van het WMS05566-3
Spearlen
1/2(3,0kg)
1/1 (5,0 kg)

Stel het aantal uren in waarmee de start moet worden uitgesteld door met de -toets door de mogelijkheden te lopen. Terwijl u dat doet, wordt op het display de geselecteerde tijd weergegeven. Een uitstel van 5 uur houdt dus in dat de machine het programma pas start 5 uur nadat u op de starttoets heeft gedrukt.

U kunt een uitstel kiezen van 1-24 uur.

Oh houdt in dat de optie niet is geactiveerd en het programma start zoals gebruikelijk direct.

7 DE DEUR SLUITEN EN HET PROGRAMMA STARTEN MET DE -TOETS

De LED naast de toets geeft aan dat het programma gestart is.

LET OP!

Als het kinderslot is ingeschakeld moet de toets gedurende 3 seconden worden ingedrukt.

Resterende tijd

Terwijl het programma draait, wordt op het display de resterende tijd (uren en minuten) getoond. Zo betekent 24135 duivoorbeeld 2 uur en 35 minuten.

Zodra een programma gestart is, wordt hiervoor een berekende looptijd getoond. De tijd kan van keer tot keer iets variëren, al naargelang de temperatuur van het inkomende water en de mate van belading.

Voorafgaand aan de laatste spoelbeurt wordt de resterende tijd opnieuw berekend en deze kan dan iets toe- of afnemen.

TIJDENS HET PROGRAMMA

Als u een programma wilt afbreken of van programma wilt veranderen

Houd de -toets gedurende drie seconden ingedrukt. Als de LED naast de toets niet meer brandt, betekent dat dat het programma is afgebroken.

Vul indien nodig het wasmiddel aan alvorens u een nieuw programma kiest.

Wasgoed inleggen of uitnemen

Als u na het starten van de machine wasgoed wilt inleggen of uitnemen, moet u gedurende drie seconden de -toets ingedrukt houden. De LED naast de toets gaat branden. Eventueel water wordt weggepompt, waarna de deur opengaat. Leg meer wasgoed in, vul eventueel het wasmiddel aan en sluit de vuldeur. Het wasprogramma start automatisch op het punt waar het werd afgebroken.

Instellingen wijzigen na start

U kunt een aantal instellingen en opties wijzigen nadat u het wasprogramma gestart heeft.

Houd de toets voor de instelling of optie gedurende drie seconden ingedrukt. De temperatuur wordt weergegeven op het display.

Binnen 15 seconden nadat u de toets heeft losgelaten loopt u naar de nieuwe gewenste instelling.

Om een wijziging aan te kunnen brengen is het echter noodzakelijk dat het deel van het programma dat u wilt wijzigen nog niet is geactiveerd.

• Programma - Als de programmaknop wordt geactiveerd terwijl het programma loopt, heeft dit geen invloed op het programma. Breek in plaats daarvan het programma af.
• Temperatuur - kan worden gewijzigd voordat de hoofdwas is begonnen.
• Toerental - kan worden gewijzigd vóór het water na de hoofdwas wordt weggepompt.
• Automatische start - kan niet gewijzigd worden. Breek in plaats daarvan het programma af en start opnieuw.

8 PROGRAMMA BEËINDIGD De tekst Eop het display dat het programma beëin

Druk eenmaal op de toets. De LED naast de toets gaat branden. De deur gaat na drie seconden open.

9 WANNEER U KLAAR BENT MET WASSEN Zet de hoofdschakelaar, uit.

Sluit de vuldeur niet helemaal zodat het in de machine aanwezige vocht er uit kan. Let op dat er geen kleine kinderen in de machine kruipen.

Voor de onderstaande verbruiksegevens gelden de volgende voorwaarden:

Temperatuur van het inkomende water: 15°C. Elementvermogen: 2000 W. Keuzes: geen.

PROGRAMMA	MATERIAAL/WAS-TEMPERATUUR (1)	MAX. BELADING (2)	WATERVERBRUIK (ca liter)	ENERGIEVERBRUIK (ca kWh)	PROGRAMMA-DUUR (ca minuten)
Intensieve was	Katoen, linnen, 60°C	5,0 kg	52	1,20	135
Normale was	Katoen, linnen, 60°C	5,0 kg	49	0,95	120
Licht vervuilde was	Katoen, linnen, 60°C	5,0 kg	49	0,90	80
Synthetische was polyester, katoen/nylon, 40°C	Polyester, katoen/	3,0 kg	28	0,35	65
Kort programma	Katoen, linnen, 60°C	5,0 kg	35	0,90	58
Super kort programma	Polyester, katoen/polyester, nylon, 40°C	3,0 kg	22	0,30	35
Wolwas	Wol/ Handwas, IWS, Superwash 30°C	2,0 kg	54	0,30	40
Handwas	Wol/ Handwas, IWS,, Superwash, 30°C	2,0 kg	54	0,30	40
Spoel programma	Katoen, linnen	5,0 kg	7-12	0,05	15
Centrifugeren	Katoen, linnen	5,0 kg	----	0,05	10
Pompen	Katoen, linnen	5,0 kg	----	0,00	1

(1) Alle programma's zijn ingesteld op het hoogste toerental dat kan worden gekozen.
(2) De machine kan maximaal worden beladen met 5,0 kg.

De wasautomaat is voorzien van een knopenzeef die munten, haarspelden en dergelijke opvangt. Ga als volgt te werk om de knopenzeef en de afvoerpomp te reinigen:

1. Zorg ervoor dat er geen water meer in de machine zit en zet de hoofdschakelaar uit.
2. Open de klep van de afvoerpomp. Gebruik

het tussen- schotje van het wasmid- delbakje, zie afbeelding.

1. Laat het water weglopen, bijvoorbeeld in

een kom, door de afvoerslang van de tap aan de binnenkant van de klep te halen.

1. Open de pomp door de deksel tegen de wij-

zers van de klok in los te draaien. Haal de deksel met de knopenzeef eruit.

1. Verwijder eventuele voorwerpen en rommel

uit het pomphuis. Controleer ook of het pomprad ach- terin kan draaien.

1. Schroef de deksel met de knopenzeef terug,

plaats de afvoerslang op de tap van de klep en doe de klep dicht.

Trek het wasmiddelbakje zo ver mogelijk naar

buiten.

Trek het vervolgens omhoog en naar buiten zoals op de afbeelding wordt aangegeven.

Spoel en borstel het wasmiddelbakje schoon. Plaats het wasmiddelbakje terug.

LET OP!

Zet het wasmiddelbakje nooit in een vaatwasser!

BUITENKANT MACHINE REINIGEN

Maak de buitenkant van de machine en het paneel schoon met een mild schoonmaakmiddel. Gebruik geen oplosmiddelen, hierdoor kan de machine beschadigd raken.

LET OP!

Maak de machine ook nooit schoon met een waterstraal.

REINIGEN VAN DE BINNENKANT VAN DE MACHINE OM GEURPROBLEMEN TE VOORKOMEN

Met de moderne wasmiddelen van tegenwoordig is het dikwijls voldoende om op lage temperaturen te wassen. Dat kan er echter in resulteren dat er kleine afzettingen in de machine ontstaan. Deze kunnen eventueel weer tot geurproblemen leiden.

Om dat te voorkomen raden wij u aan eens per jaar een programma op 95° te draaien. Gebruik dan een kleine hoeveelheid wasmiddel. Het is niet nodig de machine te vullen met wasgoed.

REINIGINGSOPENING ONDER DE RIBBEN

Als u vermoedt dat er voorwerpen, bijvoorbeeld spijkers, paperclips, spelden en dergelijke, langs de wastrommel zijn gevallen, moet u de ruimte onder de ribben controleren. Deze voorwerpen kunnen gaan roesten en vlekken op de kleding veroorzaken. Spijkers en andere scherpe voorwerpen kunnen ook gaten in het textiel veroorzaken.

Ga als volgt te werk:

1. Gebruik een schroevendraaier of iets dergelijks.
2. Steek de schroeven-

draaier in het middelste gat van de rib en beweeg het handvat van de schroevendraaier voorzichtig naar links.

1. Pak met uw andere hand de rib vast en trek deze naar u toe, zie afbeelding.
2. Trek de rib omhoog.
3. Verwijder eventuele voorwerpen.
4. Plaats de rib met het F-teken naar u toe in de bevestigingsgaten. Controleer of alle ribbevestigingen in hun gaten in de trommel zitten. Schuif de rib van u af totdat u weerstand voelt.

BIJ KALKHOUDEND WATER

Als u in een gebied met hard water woont, kan er in de wastrommel een grijswitte aanslag ontstaan. Om deze te verwijderen, moet u een zakje citroenzuur van ca. 20 gram in de wastrommel legen en het programma Normale was op 95°C draaien. Citroenzuur vindt u op de kruidenafdeling van uw supermarkt.

DE MACHINE START NIET

1. Zit de vuldeur goed dicht? Duw hem goed aan.
2. Controleer of de optie Automatische start is ingeschakeld. Dan wordt de resterende tijd tot de start in hele uren aangegeven op het display, bijv. 24h. Om deze te wijzigen: breek het programma af, wijzig de instelling en start opnieuw.
3. Is de stroom uitgevallen? Controleer de zekeringen (stoppen) van het huis.
4. Is het kinderslot ingeschakeld? Houd in dat geval de Start- toets gedurende drie seconden ingedrukt. Zie hoofdstuk 3, Kindveiligheid.

Als de vuldeur opengaat direct nadat u hem heeft dichtgedaan, controleer dan of u de juiste programmainstellingen heeft gedaan. Als dit niet helpt, is er sprake van een veiligheidsstoring. Neem contact op met de serviceafdeling.

1. Controleer of de hoofdschakelaar aan staat.
2. Is de stroom uitgevallen? Controleer de zekeringen van het huis. De vuldeur kan niet met de -knop worden geopend als de stroom is uitgevallen.
3. Als het niet op een andere manier lukt, kan de vuldeur als volgt geforceerd worden:

- Controleer eerst of er geen water meer in de machine zit. Als de machine nog steeds water bevat, leeg deze dan zoals beschreven bij Kno-penzeef en afvoerpomp controleren, in hoofdstuk 11, Reiniging en onderhoud.

• Zorg ervoor dat de hoofdschakelaar is uitgeschakeld.
• Open de klep van de afvoerpomp, linksonder.

Gebruik het tussen- schotje van het wasmiddelbakje, zie afbeelding.

- Draai de schroef los waarmee het rode kunst-

stof handvat is bevestigd.

- Trek aan het handvat, dan gaat de vuldeur open.

- Steek het handvat in zijn gleuf en schroef het vast. Doe de klep van de afvoerpomp dicht.

Als de vuldeur daarna nog steeds niet op de normale wijze kan worden geopend, neem dan contact op met de serviceafdeling.

FOUTMELDINGEN OP HET DISPLAY

Als er een fout of storing optreedt terwijl het programma bezig is, wordt dit aangegeven op het display.

Hieronder staat een tabel met de verschillende foutcodes.

LET OP!

Om de foutmelding te resetten, moet hoofdschakelaar worden uitgezet.

Het display geeft aan	Verklaring Eventueel te verhelpen door
F1	Te veel water Bel de servicelijn
F2	Er is iets mis met de motor Bel de servicelijn
F3	Waterafvoer fout Fout bij het wegpompen, controleer:	- of er een voorwerp is blijven steken in de uitlaat-opening van de afvoerslang.- of de afvoerpomp geblokkeerd wordt door vreemde voorwerpen. Maak de pomp schoon, zie hoofdstuk 11, Onderhoud en reinigen.- of er knikken in de afvoerslang zitten.Draai na het nemen van maatregelen het programma Pompen. Als dit niet helpt, bel dan de servicelijn.
F4	Watertoevoer fout Fout bij de watertoevoer, controleer:	- of de kraan van de waterleiding open staat.- of de zeef in de waterinlaat van de machine verstopt is.1. Draai de waterkraan dicht.2. Schroef de slang los.3. Reinig de zeef in het inlaatklepje van de machine.4. Schroef de slang weer vast.5. Draai de waterkraan open.6. Draai het programma opnieuw om te controleren of de fout is verholpen.
F5	Temperatuurvoeler fout Bel de servicelijn
F6	Temperatuurstop is overschreden Bel de servicelijn
F7	Schuimvorming (niet alle machines hebben deze functie)	Draai het spoelprogramma één maal. Controleer de dosering van het wasmiddel. Gebruik een wasmiddel dat weinig schuimt.
F8	Er is iets mis met de deuropener Bel de servicelijn
0000Knipperend	De machine heeft niet gecentrifugeerd 1. De machine	heeft een ingebouwde balanscontrole,die ervoor zorgt dat het toerental daalt of dat het centrifugeren wordt overgeslagen als de lading sterk uit balans is. Zet de hoofdschakelaar uit en weer aan.Open de deur en verdeel de was opnieuw.2. Draai na het nemen van maatregelen het programma Centrifugeren.
333Knipperend	U heeft geprobeerd met geopende deur een programma te starten	Sluit de deur en probeer het opnieuw.

NORMALE MELDINGEN OP HET DISPLAY

Het display geeft aan	Verklaring
00	Er is geen programma geselecteerd.
24h	Een of twee cijfers, gevolgd door een h.Automatische start is geselecteerd en het programma is gestart.Het display geeft het aantal uren tot de start van het programma aan.
2h3518	Een cijfer, een H gevolgd door twee cijfers of alleen 1-2 cijfers, wil zeggen dat er een programma draait.Het display geeft in uren en minuten aan hoelang het programma nog bezig is.
95C205FCCCF	Verschijnt bij het kiezen van temperatuur. De temperatuur kan in graden Celsius (C) of Fahrenheit (F) worden weergegeven.CC respectievelijk CF betekent dat de machine is ingesteld op de temperatuur van het inkomende water.Om de weergave te wijzigen: zie de paragraaf Wastemperatuur - Celsius of Fahrenheit in dit hoofdstuk.
End	Het programma is gereed. Neem de was uit.
no d	Kan verschijnen bij het kiezen van toerental. Betekent Niet centrifugeren / Niet afpompen. Het programma zal dan worden uitgevoerd zonder te centrifugeren en het laatste spoelwater zal in de machine achterblijven.
0	Kan verschijnen bij het kiezen van toerental. Betekent Niet centrifugeren. Het programma zal dan worden uitgevoerd zonder te centrifugeren.
--	Verschijnt in plaats van temperatuur en toerental wanneer deze instellingen niet actueel zijn. Zo kan bijvoorbeeld voor Spoelprogramma geen temperatuur worden gekozen.

De temperatuur wordt op het display in Celsius (95C) of Fahrenheit (209F) gegeven.

U kunt de temperatuuraanduiding zelf van Celsius wijzigen in Fahrenheit en omgekeerd.

Ga als volgt te werk om de weergave van de wastemperatuur te wijzigen:

Zet de programmaknop in de stand recht omhoog.

Zet de hoofdschakelaar, Ⓞ, uit en weer aan om de machine in de uitgangspositie te zetten.

Druk vijfmaal op de Start/Stop-toets en vervolgens vijfmaal op de -toets. Dit dient beide te geschieden binnen 15 seconden.

Binnen drie seconden na de laatste keer op de Ⓗ-toets gedrukt te hebben, kiest u dan met de -toets of u de weergave van de temperaturen in Celsius (C) of Fahrenheit (F) wilt.

TECHNISCHE GEGEVENS

Hoogte: 850 mm.

Breedte: 595 mm.

Diepte: 585 mm.

Gewicht: 73 kg/78 kg (met deurtje).

Trommelvolume: 50 l.

Max. wascapaciteit: 5,0 kg.

Toerental: 400 - 1400 rpm.

Aansluitvermogen: Zie typeplaatje.

Elementvermogen: Zie typeplaatje.

Waterdruk: 0,1 - 1 MPa.

Materiaal wastrommel en kuip: Roestvrij staal.

Materiaal mantel: Poedergelakte en thermisch

Opstelling: Vast, op vier verstelbare, met rubber

Wateraansluiting:

Afvoer:

1 - 10 kp/cm ^4 .

10 - 100 N/cm ^4 .

verzinkte staalplaat of roestvrij staal.

beklede voeten.

1,5 m pexbuis.

1,7 m polypropyleenslang.

STANDAARDTESTS

Europa:

Wasprogramma:

Aansluiting:

Testmethode geluidsmeting:

EN 60 456 Ed. 4

Programma 2 - Normale was, 60°C, 5,0 kg ka-toen.

Koud water 15°C.

IEC 60 704-2-4.

SERVICE

Voordat u contact opneemt met de serviceafdeling, dient u te controleren of de storing van dien aard is dat u deze zelf kunt verhelpen. Zie hoofdstuk 12, Foutopsporing en 11, Reiniging en onderhoud.

Als u de storing in de wasautomaat niet zelf kunt verhelpen, neem dan contact op de servicedienst.

GARANTIE

Zie ingesloten garantiekaart.

Als u contact opneemt met de afdeling service, dient u modelaanduiding, typeaanduiding en serienummer bij de hand te hebben.

De modelaanduiding staat op het wasmiddelbakje.

Typeaanduiding en serienummer staan op het typeplaatje boven de deur.

1. Was sorteren

1. Op de hoofdschakelaar, ①, drukken, de deur openen en het wasgoed in de machine leggen.

3. Wasmiddel en eventueel spoelmiddel aanvullen.

Wasmiddel (hoofdwas) links (2), eventueel wasmiddel (voorwas) in het midden (1) en spoelmiddel rechts ( ). Bij wassen met vloeibaar wasmiddel moet het tussenschotje, dat u aan de onderkant van het wasmiddelbakje aantreft, in de inwendige gleuf van het wasmiddelbakje geplaatst worden.

4. Programma kiezen en eventueel temperatuur, toerental en opties instellen.

1. De deur sluiten en het programma starten met de Start /Step -toets.

6. Wasprogramma beëindigd.

Open de deur met .

7. Na het wassen.

Zet de hoofdschakelaar, ,① uit en sluit de vuldeur.

TEXTIELSOORTEN→	Zeer vuil wasgoed, bijv. werkkleding.	Kleding gemaarkeerd met IWS, Superwash of Handwas.
		Wasgoed dat alleen opgefrist hoeft te worden, bijv. overhemden en sportkleding.
		Polyester, katoen/ polyester, nylon. Wittewas.
		Niet zo vuil katoen of linnen.
		Katoen, linnen. Donkerbonte was.
		Zuinig programma.
		Katoen, linnen, witte en lichtbonte was.
		Zeer effectief programma.
		Zeer vuil wasgoed, bijv. werkkleding.
INSTELLEN:	Programma 1 2 2 2 2 2 5 4 6 7-8Vuile was	Normale was	Normale was	Normale was	Normale was	Normale was	Kortprogramma	Synthe-tische was	Super kortprogramma	Wol/ Hand-was
	Temperatuur (°C)	60-95	60-95	60	40	40-60	40	40	60	30-40
	Centrifugesnelheid	400-	400-	400-	400-	400-	400-	400-	400-	400-
		1400	1400	1400	1400	1400	1400	800	1400	800
	Hoeveelheid wasgoed	1/1	1/1	1/1	1/1	1/1	1/1	1/2	1/2	1/2

Deze pagina is met opzet blanco uit druktechnische overwegingen.

Hoofdstuk

Acetaat 8

Acryl 8

Afdanken 2

Afvoerpomp 11

Afvoerslang 11

Allergie 8,9

Automatische start 9

Badstof 8

Beknopte handleiding 15

Bleekmiddel 8

Bonte was 8

Breedte 13

Celsius 12

Centrifugeren 8,9,12,13,15

Deur-afvoerpomp 4,11,12

Deurtje openen, zie vuldeur
Deurtje, zie vuldeur
Diepte	13
Displayteksten	12
Doseerzakje	9
Dosering 9

Energieverbruik 10

Fahrenheit 12

Fijne was 8

Foutmeldingen 12

Foutopsporing 12

Garantie 14

Geur 11

Gewicht 13

Handwas 8,9,15

Hardheidsgraad van het water 1

Hoofdschakelaar 9,15

Hoogte 13

Installatie, zie

Installatievoorschriften

Instellingen wijzigen na de start 9

Intensieve was 9,15

Inweken 8,9

Kalkhoudend water 11

Katoen 8,15

Kindveiligheid 3

Knopenzeef 11

Kort centrifugeren 8,9

Kort programma 9,15

Kunstvezels 8

Kwetsbare was 8

Licht vervuilde was 8,9

Linnen 8,15

Materiaal 8,15

Niet afpompen 9

Niet centrifugeren 9

Niveauregelaar 2

Noodstop, zie Programma afbreken

Normale was 8,9,15

Nylon 8

Onbalans 12

Onderdelen wasautomaat 4

Onderhoud 11

Opties 9

Optietoetsen 7

Paneel 6,7

Pluisvorming 8

Polyester 8

Pompen 9

Programma afbreken 2

Programma kiezen 9,15

Programma, zie Wasprogramma

Programmaknop 6

Rayon 8

Reiniging 11

Reinigingsopening 11

Ritssluitingen 8

Service 14

Spoelmiddel 5,9,15

Hoofdstuk

Spoelprogramma 9

Start 9

Stop 9

Super kort programma 9,15

Veiligheidsvoorschriften 2

Verbruiksgegevens 10

Verpakkingsmateriaal 2

Verven, zie Textiel verven

Viscose 8

Vloeibaar wasmiddel 9

Voorwas 9

Voorwasmiddel 5,9,15

Vuldeur 2,4,12

Was sorteren 8

Wasbolletje 9

Wascapaciteit 9,13

Wasetiket 8

Washoeveelheid 8,15

Wasmiddel 8,9

Wasmiddelbakje 5,9

Waspoeder 9

Wasprogramma 9,15

Wasrib 11

Wassen 9,15

Winteropslag 2

Witte was 8,15

Wolwas 8,9,15

Zakken 8

Zeef 11

Zijde 8
