W6142 - Wasmachine ASKO - Gratis gebruiksaanwijzing en handleiding

Producttype	Wasmachine
Merk	ASKO
Model	W6142
Hoogte	850 mm
Breedte	595 mm
Diepte	585 mm
Gewicht	73-78 kg
Trommelinhoud	50 liter
Maximale wascapaciteit	6,0 kg
Centrifugesnelheid	800/1400 toeren per minuut
Waterdruk	0,1 - 1 MPa
Materiaal wastrommel en kuip	Roestvrij staal
Elektrische aansluiting	230 V, 10 A, 2000 W verwarming
Wateraansluiting	1,5 m PEX-slang
Afvoerslang	1,7 m polypropeen
Programma's	Wit, Bonte was, Kort, Synthetisch, Wol/Handwas, Spoelprogramma, Centrifugeren/Pompen
Opties	Uitgestelde start, startvertraging
Kinderveiligheid	Automatische deuropener uitschakelbaar; deur alleen open na programma
Overloopbeveiliging	Ja, waterniveauregeling met automatisch afpompen
Onderhoud	Zeef en afvoerpomp reinigen; wasmiddelbakje reinigen; maandelijks 90°C-programma draaien

Veelgestelde vragen - W6142 ASKO

Hoe verwijder ik de transportbeveiliging?

Verwijder de drie transportbeveiligingsbouten. Draai de bout los, verwijder het plaatje en haal de rubberen afstandhouder eruit. Draai de afstandhouder om en plaats deze terug in de openingen. Zie het hoofdstuk Transportbeveiliging.

Wat moet ik doen als de vuldeur niet opengaat?

Controleer of de hoofdschakelaar aan staat. Als de stroom is uitgevallen, open dan handmatig: schakel de machine uit, open het klepje van de afvoerpomp, draai de schroef los van het rode handvat en trek aan het handvat om de deur te openen. Zie Storingzoeken.

Hoe reinig ik de zeef en afvoerpomp?

Zorg dat er geen water in de machine zit en de hoofdschakelaar uit is. Open het klepje van de afvoerpomp, tap het water af via de slang, draai de dop linksom, verwijder de zeef en maak deze schoon. Controleer ook het pomphuis. Zie Verzorging en reiniging.

Hoe schakel ik de automatische deuropener uit?

Schakel de machine uit met de hoofdschakelaar. Druk op de deuropeningknop en tegelijkertijd op de hoofdschakelaar, laat los. Druk op de Sleutelknop tot de rode vakken uit gaan. Bevestig met de Start/stopknop. Zie Kinderveiligheid.

Welke wasprogramma's zijn er?

De machine biedt: Wit (60-95°C), Bonte was (40°C), Kort (40°C), Synthetisch (40°C, 800 tpm), Wol/Handwas (30°C), Spoelprogramma en Centrifugeren/Pompen. Zie de programmatabel.

Wat is de maximale wascapaciteit?

De maximale wascapaciteit is 6,0 kg droge was. Overschrijding kan wasresultaat beïnvloeden.

Hoe gebruik ik vloeibaar wasmiddel?

Volg het doseeradvies van de fabrikant. Plaats het bijgeleverde tussenschot in het hoofdwasvak. Gebruik bij voorkeur een programma zonder voorwas en plaats een wasbolletje direct in de trommel.

Wat moet ik doen bij foutmelding L3 (waterafvoerfout)?

Controleer of de afvoerslang niet geknikt is of verstopt zit in het uiteinde. Maak de afvoerpomp schoon volgens Verzorging en reiniging. Start daarna het programma Wegpompen. Als het probleem blijft, neem contact op met de serviceafdeling.

Hoe stel ik de pootjes af?

Draai de vier verstelbare pootjes tot de machine waterpas en stevig op de vloer staat. Draai de borgmoeren vast om de stand te fixeren. Zie Installatie.

Hoe voorkom ik geurproblemen in de machine?

Draai minstens één keer per maand een 90°C-programma (bijv. Intensieve was) met een kleine hoeveelheid wasmiddel, zonder was. Dit verwijdert afzettingen die geuren veroorzaken. Zie Verzorging en reiniging.

GEBRUIKSAANWIJZING W6142 ASKO

Bedankt dat u hebt gekozen voor dit Scandinavianische kwaliteitsproduct, vervaardigd in Vara, Zweden.

U kunt erop vertrouwen dat uw nieuwe machine kwalitatief net zo goed is als de buitenkant doet vermoeden en dat de toewijding waarmee we de machine hebben gebouwd op hetzelfde niveau ligt als de kwaliteit en de prestaties die u krijgt. We hopen dat u nog vele jaren plezier zult hebben van ons product.

Om uw machine optimaal te benutten, raden wij u aan om de installatie- en gebruiksaanwijzing door te lezen, voordat u de machine gaat gebruiken.

ASKO W6142

Inhoud

Inhoud 2

Voordat u de machine voor het eerst gaat gebruiken 3

Transportbeveiliging 3

Verpakkingsmateriaal 3

Vuldeur 3

Hardheid van het water controleren 3

Veiligheidsinstructies 4

Algemeen 4

Installatie 4

Overloopbeveiliging 4

Transport / winteropslag 4

Afdanken 4

Kinderveiligheid 5

De onderdelen van de wasmachine 6

Wasmiddelbakje 6

Het paneel 7

Adviezen en tips voordat u gaat wassen 8

Sorteer de was 8

Kleding 8

Wassymbolen 8

Gekleurd katoen 8

Fijne was 8

De symbolen bij de wasinstructies 8

Wol en zijde 9

Kunst- en synthetische vezels 9

Zuinigheid en efficiëncy 9

Wassen 10

Sorteer de was 10

Schakel de hoofdschakelaar in 10

Vuldeur openen en de was in de trommel doen 10

Doseer wasmiddel en eventueel

wasverzachter 10

Kies programma 11

Programmatabel 11

Kies opties 12

Sluit de deur en druk op Start 12

Als het programma is afgerond 12

Verzorging en reiniging 13

Zeef en afvoerpomp controleren 13

Wasmiddelbakje reinigen 13

Buitenkant van de machine reinigen 13

Binnenkant van de machine reinigen om geurproblemen te voorkomen 13

Reinigingsopening onder de wasmeenemers 14

Als u kalkrijk water heeft 14

Storingzoeken 15

De vuldeur kan niet open 15

Machine start niet 15

Technische informatie 17

Transportbeveiliging 18

Installatie 19

Het plaatsen van de wasmachine 19

Pootjes afstellen 19

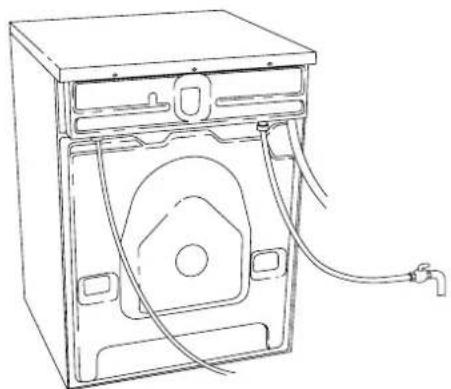

Water aansluiten 19

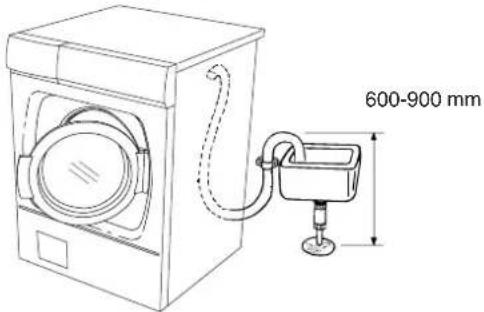

Afvoer aansluiten 19

Elektrische installatie 20

Programmalabels in meerdere talen 20

Service 21

Voordat u contact opneemt met de serviceafdeling 21

Eigen notities 22

Zoektermen 23

Snelgids 24

Voordat u de machine voor het eerst gaat gebruiken

Transportbeveiliging

Is de transportbeveiliging verwijderd? Kijk als dat niet het geval is in het hoofdstuk 'Transportbeveiliging'.

Verpakkingsmateriaal

Volg bij de afvalscheiding de aanbevelingen van uw gemeente.

Vuldeur

De vuldeur kan pas worden geopend als de machine op het elektriciteitsnet is aangesloten.

Kijk voor het handmatig openen van de deur onder De deur kan niet open in het hoofdstuk 'Storing zoeken'.

De machine kan niet worden gestart als de vuldeur open staat.

Kijk onder het kopje ‘Sluit de deur en druk op Start’ als u tijdens een draaiend programma de vuldeur wilt openen.

Hardheid van het water controleren.

De dosering van het wasmiddel hangt onder andere af van de hardheid van het water. Bel met uw waterleverancier voor informatie over de hardheid van het water.

Algemeen

• Lees de gebruiksaanwijzing door en bewaar deze!
• De eventueel benodigde installatie van water en elektra moet worden uitgevoerd door een erkend vakman.
• De machine mag alleen worden gebruikt volgens de beschrijving in deze gebruiksaanwijzing en is niet geschikt voor chemische reiniging!
• Gebruik alleen wasmiddel dat bedoeld is voor de wasmachine!
• Verwijder de transportbeveiliging voordat u de machine gebruikt, zie het hoofdstuk Transportbeveiliging.
• Reparaties en onderhoud waarbij de veiligheid of het prestatievermogen in het geding is, moet(en) worden uitgevoerd door een erkend vakman.

Installatie

Zie het hoofdstuk "Installatie".

Overloopbeveiliging

Als het waterniveau in de machine boven het normale peil komt, start de niveaurege- laar met afpompen en wordt de watertoe- voer afgesloten. Als het waterniveau niet binnen 60 seconden is gedaald, wordt het programma afgebroken.

Transport / winteropslag

Als de machine moet worden getransporteerd of wordt opgeslagen in onverwarmde ruimtes waar de temperatuur tot onder het vriespunt kan dalen, dient u de volgende maatregelen te treffen:

• maak de zeef en de afvoerpomp leeg, zie het hoofdstuk "Verzorging en reiniging";
• sluit de watertoevoer naar de machine af, maak de toevoerslang bij het inlaatventiel los en laat het water het inlaatventiel en de slang weglopen.

Afdanken

Als de machine zijn werk heeft gedaan en moet worden afgedankt, dient deze onmiddellijk onbruikbaar te worden gemaakt.

Vraag bij uw gemeente waar u moet zijn voor de juiste verwerking en recycling van uw machine.

Bij de productie en de markering van de machine is rekening gehouden met de recycling.

Kinderveiligheid

Houd kinderen goed in de gaten!

Sluit altijd de deur en start direct het pro- gramma als u wasmiddel heeft toegevoegd.

Laat kleine kinderen de wasmachine niet gebruiken of ermee spelen.

Bewaar wasmiddelen en wasverzachters op plaatsen waar kinderen niet bij kunnen!

De machine is voorzien van een automatische deuropener. Dat houdt in dat de deur automatisch wordt geopend als het programma is afgerond.

Om te voorkomen dat kleine kinderen of huisdieren in de machine kruipen, kan de automatische deuropener worden uitgeschakeld.

1. Schakel de machine uit met de hoofdschakelaar.
2. Druk op de Deuropeningsknop terwijl u tegelijkertijd op de hoofdschakelaar drukt. Laat de knoppen los.
3. Druk op de Sleutelknop, waarna de rode vakken uit gaan. De automatische deuropener is nu uitgeschakeld.
4. Druk op de Start/stopknop om de instelling op te slaan.

Als u de functie weer in wilt schakelen, volgt u de bovenstaande instructies. Als u op de Sleutelknop drukt (punt 3) gaan de rode vakken branden. Sla de instelling op door op de Start/stopknop te drukken.

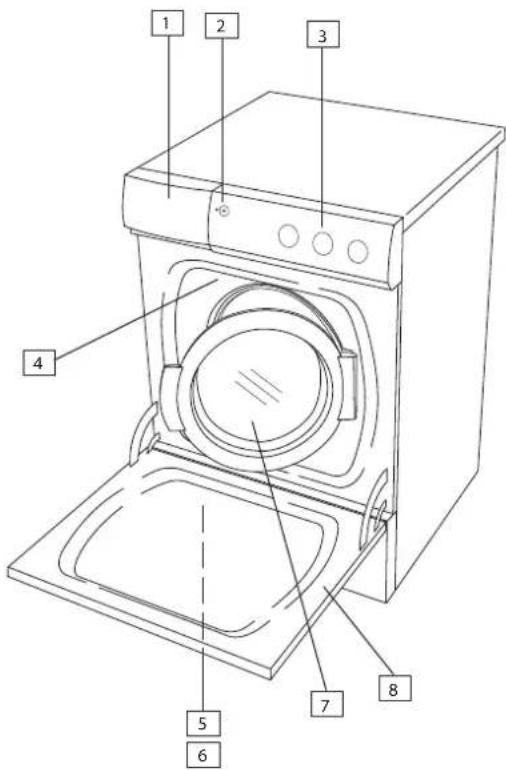

De onderdelen van de wasmachine

1. Wasmiddelbakje
2. Hoofdschakelaar
3. Programmapaneel
4. Typeplaatje
5. Plint-afvoerpomp
6. Afvoerpomp (achter de plint)
7. Vuldeur
8. Extra klep (niet op alle modellen)

1. Wasmiddelbakje - voorwas

2. Wasmiddelbakje - hoofdwas

3. Wasverzachterbakje

1. Hoofdschakelaar
2. Optieknop

3. Programmakeuzeknop

4. Start/Stop

5. Deuropener

Optieknop

1. Knop voor het kiezen van Uitgestelde start

Adviezen en tips voordat u gaat wassen

Hier volgen enkele adviezen die van pas kunnen komen voordat u gaat wassen.

Sorteer de was

Sorteer de kleding op:

• mate van vervuiling
• kleur
• materiaal

Kleding

• Sluit ritssluitingen, zodat de was niet beschadigt.
• Nieuwe, gekleurde kleding kan overtollige verf bevatten en moet daarom de eerste keren apart worden gewassen.
• Keer kwetsbare kleding binnenstebuiten. Hierdoor wordt de kans op pluisvorming en plooiverkleuring verkleind.
• Maak zakken leeg en was ze bij voorkeur binnenstebuiten!

Kijk naar de wassymbolen op het textiel. In de onderstaande tabel vindt u tips voor geschikte wasprogramma's voor verschillende materialen en washoeveelheden.

Gekleurd katoen

Gekleurde katoenen kleding met de wasinstructie 60°C moet de eerste keer worden gewassen op 60°C om eventuele overtollige verf te verwijderen. Als u dit wasadvies niet opvolgt, loopt u het risico dat de kleding verkleurt. Gebruik wasmiddel zonder bleekmiddel om de kleur te behouden.

Fijne was

Ongebleekt linnen

Textiel van Ongebleekt linnen moet op 60°C worden gewassen met wasmiddel zonder bleekmiddel of optisch witmiddel. Sterk verontreinigd linnen kan af en toe worden gewassen op hogere temperaturen. Doe dit echter niet te vaak, omdat dit slecht kan zijn voor de glans en sterkte van het linnen.

De symbolen bij de wasinstructies

Wassymbolen

Materiaal Programma Hoeveelheid

Katoen, linnen, witte en licht gekleurde kleding. Wit 60° - 95° 1/1 trommel

Zijden bijzonder tere kleding. Synthetische was 30° 1/3

Kleding met IWS-markering en Wol/Handwas 40° 1/3

Superwas

Wol en zijde

De wassymbolen van wol en zijde schrijven soms wassen in de machine voor en soms handwas. Het programma Wol/Handwas van de machine is net zo zacht als wassen met de hand.

Kunst- en synthetische vezels

Deze materialen hebben veel ruimte nodig, omdat ze anders gaan kreuken. Vul bij het wassen van kunst- of synthetische vezels de trommel maar voor de helft en kies een programma met 800 tpm centrifugeren.

Let op!

Viscose en acetaat nemen in natte toe-stand veel ruimte in.

Zuinigheid en efficiëncy

U kunt veel energie besparen door geen zwaardere programma's te gebruiken dan noodzakelijk.

Gebruik Kort programma als u bijvoorbeeld overhemden of trainingskleding alleen maar wilt opfrissen. Zo bespaart u zowel water als energie.

Let op!

Bij gebruik van een middel voor bleken of vlekverwijdering is er kans op roest (corrosie) en verkleuring van de machine.

Ook om milieuredenen raden wij het gebruik van sterke chemicaliën af.

Wassen

Sorteer de was

Raadpleeg het hoofdstuk Adviezen en tips voordat u gaat wassen.

Let op!

Maak de zakken leeg. Munten, spijkers e.d. kunnen schade aan machine en textiel veroorzaken.

2 Schakel de hoofdschakelaar in

3 Vuldeur openen en de was in de trommel doen

Als de deur gesloten is, drukt u op de Sleutelknop (deuropener). Het rode vak gaat branden en de deur wordt na enkele seconden geopend. Doe de was in de machine. In de tabel met wasprogramma's kunt u aflezen wat de maximale washoeveelheid is bij de afzonderlijke programma's.

4 Doseer wasmiddel en eventueel wasverzachter

Op de wasmiddelverpakking staan de aanbevolen hoeveelheden was-middel. De machine biedt plaats aan 6,0 kg was. Bij kleine hoeveelheden was in de machine kunt u de dosering wat verlagen. Het bijgeleverde tussenschot moet alleen voor vloeibaar wasmiddel worden gebruikt.

Poederwasmiddel

Doe het poeder in het vak voor hoofdwas en eventueel voorwas.

Vloeibaar wasmiddel

Volg bij gebruik van vloeibaar wasmiddel het doseeradvies van de wasmiddelfabrikant.

Wasbolletje of doseerzakje

Als u een wasbolletje of doseerzakje gebruikt, plaats u dit rechtstreeks in de trommel en kiest u een programma zonder voorwas.

Let op!

Door meer wasmiddel te gebruiken dan nodig is, krijgt u geen beter wasresultaat, maar wordt het milieu wel extra belast. Probeer minder wasmiddel te gebruiken en voer de dosering alleen op als u niet tevre- den bent over het wasresultaat.

Wasverzachter

Doe de wasverzachter in het vak met het wasverzachtersymbool ♣. Volg voor de dosering de aanbevelingen op de verpakking van de wasverzachter.

Let op!

Zorg ervoor dat u bij de dosering niet boven het maximumniveau van het reservoir uitkomt. De wasverzachter loopt dan te vroeg naar binnen, wat een negatieve invloed heeft op het wasresultaat.

Kies programma

U kunt een programma kiezen door aan de programmakeuzeknop te draaien. Bij het gekozen programma brandt een rood vak. Start door op de Start/stopknop te drukken of kies opties.

Voorbeelden voor het gebruik van de programma's.

Intensieve was, 95°C, 1400 tpm centrifugeren Gebruik dit programma voor sterk vervuilde was.

Normale was, 60°C, 1400 tpm centrifugeren Dit programma komt overeen met programma voor Intensieve was, maar dan zonder voorwas.

Wordt gebruikt voor zwaar verontreinigde witte was.

Witte was, 60°C, 1400 tpm centrifugeren

Wordt gebruikt voor normaal vervuilde lakens, slopen en badlakens.

Bonte was, 40°C, 1400 tpm centrifugeren

Licht vervuilde was kan prima op 40°C worden gewassen. De meeste wasmiddelen wassen tegenwoordig al op 40°C schoon.

Kort programma, 40°C, 1400 tpm centrifugeren

Licht verontreinigde was die alleen maar hoeft te worden opgefrist, kan kort op 40°C worden gewassen.

Synthetisch, 40°C, 800 tpm centrifugeren

Dit programma is geschikt voor overhemden en blouses van synthetisch en gemengd materiaal.

Wol/Handwas, 30°C, 800 tpm centrifugeren

Dit programma wordt gebruikt voor kleding met instructies voor wol- of handwas. Het programma werkt met kort centrifugeren.

Spoelprogramma, 1400 tpm centrifugeren

Dit programma voert een spoeling uit + centrifugeren. Geschikt voor dweilen en zwabbers.

Centrifugeren, 1400 tmp of Pompen

Te gebruiken als u de was alleen wilt centrifugeren of het water uit de machine wilt halen.

Als u kiest voor Uit-gestelde start wordt de machine 5 uur nadat u op de optie + de Start/stopknop hebt gedrukt gestart.

Een rood vak rondom de knop geeft aan dat de optie is ingeschakeld. Om de startvertraging uit te schakelen, drukt u gedurende 3 seconden op de Start/stopknop. Het rode vak gaat uit. Om de machine zonder startvertraging te starten, kiest u een programma en drukt u op de Start/stopknop.

Sluit de deur en druk op de Start/stopknop

Was erin leggen of eruit halen na het starten

Als u na de start van het programma was wilt toevoegen of eruit wilt halen, kunt u het programma stopzetten door de Sleutelknop (deuropener) gedurende drie seconden ingedrukt te houden. Het rode vak knip-pert. Vul eventueel bij het herstarten nieuw wasmiddel bij en sluit de deur. De machine start automatisch vanaf het punt waarop het programma werd onderbroken.

Als u een programma wilt afbreken of van programma wilt wisselen

U kunt een programma ook afbreken door gedurende drie seconden op de Start/stopknop te drukken. Om de machine te herstarten, kiest u een nieuw programma, vult u eventueel nieuw wasmiddel bij en drukt u op de Start/stopknop.

Als het programma is afgerond

De deur wordt na afloop van een programma automatisch geopend. Kijk als u "automatische deuropener" wilt uitschakelen in het hoofdstuk Kinderveiligheid. - Haal de was eruit - Schakel de hoofdschakelaar uit. Als u kleine kinderen of huisdieren heeft, dient u de vuldeur te sluiten als u de was eruit heeft gehaald.

Verzorging en reiniging

Zeef en afvoerpomp controleren

De wasmachine heeft een zeef waarin mun- ten, haarspelden e.d. vast kunnen gaan zitten. Als u de zeef en de afvoerpomp schoon wilt maken, gaat u als volgt te werk:

1. Zorg ervoor dat er geen water meer in de machine zit en dat de hoofdschakelaar is uitgeschakeld.

2. Open het klepje voor de afvoerpomp zoals op de afbeelding.

1. Tap het water af, bijvoor beeld in een kom, door de afvoerslang van de tap aan de binnenkant van het klepje te trekken.

1. Open de pomp door de dop linksom te draaien. Verwijder de dop met de zeef.

1. Verwijder eventuele voorwerpen en vuil in het pomphuis. Controleer ook of u de pompvin kunt ronddraaien.

1. Draai de dop met de zeef weer in het pomp-huis, plaats de afvoerslang terug op de tap van het klepje en sluit dit.

Trek het wasmiddelbakje zo ver mogelijk uit.

Trek het vervolgens omhoog en eruit, zoals op de afbeelding.

Spoel en borstel het wasmiddelbakje schoon.

Plaats het wasmiddelbakje terug.

Let op!

Doe het wasmiddelbakje niet in de afwasmachine!

Buitenkant van de machine reinigen

Maak de buitenkant en het programmapaneel schoon met een mild reinigingsmiddel. Gebruik geen oplosmiddelen. De machine kan hierdoor beschadigd raken.

Let op!

Spoel de machine ook niet af met een waterstraal.

Binnenkant van de machine reinigen om geurproblemen te voorkomen

Bij moderne wasmiddelen is het vaak voldoende om op lage temperaturen te wassen. Hierdoor kunnen zich echter kleine afzettingen in de machine ophopen. Deze kunnen op hun beurt eventueel weer leiden tot geurproblemen.

Om dit te voorkomen, wordt aanbevolen om één keer per maand een 90°-programma te draaien. Gebruik hierbij een kleine hoeveelheid wasmiddel. De machine hoeft niet met was te worden gevuld.

Reinigingsopening onder de wasmeenemers

Als u vermoedt dat er voorwerpen, bijvoorbeeld spijkers, paperclips, naalden e.d. door de wastrommel zijn gevallen, dient u het reservoir onder de wasmeenemers te controleren. Deze voorwerpen kunnen gaan roesten en vlekken in de kleding opleveren. Spijkers en andere scherpe voorwerpen kunnen gaten in de was veroorzaken.

Doe het volgende

1. Gebruik een schroevendraaier of iets dergelijks
2. Steek de schroevendraaier in het middelste gat van de wasmeenemer en beweeg het handvat van de schroevendraaier voorzichtig naar links.
3. Pak met de andere hand de wasmeene- mer vast en trek deze naar u toe, zoals op de afbeelding.
4. Til de wasmeenemer omhoog.
5. Verwijder eventueel aanwezige voorwer pen.
6. Plaats de wasmeenemer in het bevestigingsgat met de F-markering naar u toe. Zorg ervoor dat alle wasmeenemers in de daarvoor bestemde gaten in de trommel zitten. Schuif deze van u af totdat deze vast klikt.

Als u kalkrijk water heeft

Als u in een gebied met hard (kalkrijk) water woont, kan zich een grijs-witte afzetting op de wastrommel vormen. Om deze te verwijderen, doet u een zakje citroenzuur (ca. 20 gram) in de wastrommel en draait u het programma Intensieve was op 90°C. Citroenzuur vindt u in het kruidenschap van uw supermarkt.

De vuldeur kan niet open

1. Controleer of de hoofdschakelaar is ingeschakeld.
2. Is de stroom uitgevallen? Controleer de zekeringen in huis. De vuldeur kan niet worden geopend met de Sleutelknop als de stroom is uitgeschakeld.
3. Als het op een andere manier niet lukt, kunt u in noodgevallen de vuldeur als volgt openen:

- Controleer eerst of er geen water meer in de machine zit. Als er nog water in de machine zit en het programma Wegpompen kan niet worden uitgevoerd, laat u de machine leeglopen door de afvoerslang los te maken. Kijk voor een beschrijving onder Zeef en afvoerpomp controleren in het hoofdstuk Verzorging en reiniging.

- Controleer of de hoofdschakelaar is uitgeschakeld.

- Open het klepje voor de afvoerpomp linksonder, zoals op de afbeelding.

- Draai de schroef los waarmee het rode kunststof handvat vastzit.

- Open de vuldeur door aan het handvat te trekken.

- Schuif het handvat in zijn groef en schroef het vast. Sluit de klep van de afvoerpomp. Als het vervolgens niet mogelijk is om de vuldeur normaal te openen, neem dan contact op met de serviceafdeling.

Machine start niet

1. Is de vuldeur goed gesloten? Druk deze goed dicht.
2. Is de stroom uitgevallen? Controleer de zekeringen in huis.

Foutmeldingen

Als er tijdens het programma een fout op treedt, gaan de rode vakken rondom de knoppen enigszins ongelijkmatig knipperen. Om na de onderstaande maatregelen uit de

foutmeldingen te komen, zet u de machine uit. De volgende foutmel- dingen kunnen worden weergegeven:

De deur is niet dicht

Als L1 knippert, heeft u geprobeerd om een programma te starten met de vuldeur open. Sluit de deur. Het programma zal vervolgens starten.

Waterafvoerfout

Als L3 knippert, is er een fout opgetreden bij het wegpompen. Controleer

- of er geen voorwerpen vastzitten in het uiteinde van de afvoerslang;

- of de afvoerpomp niet wordt geblokkeerd door vreemde voorwerpen. Maak de pomp schoon, zie het hoofdstuk Verzorging en reiniging;

- of er geen knikken in de afvoerslang zitten.

Start na genomen maatregelen het pro- gramma Wegpompen of druk op de Sleutel- knop (deuropener) om de machine leeg te maken. Bel de serviceafdeling als dit niet helpt.

Fout bij watertoevoer

Als L4 knippert, is er een fout opgetreden bij de watertoevoer. Controleer:

- of de wasmachinekraan open staat; - of de zeef bij het inlaatventiel van de wasmachine niet verstopt is geraakt.

1. Draai de waterkraan dicht.
2. Draai de slang los.
3. Maak de zeef in het inlaatventiel van de machine schoon.
4. Draai de slang terug.
5. Open de waterkraan.
6. Voer het programma opnieuw uit om te controleren of de fout is verholpen,
7. Als de fout niet is verholpen. bel dan de serviceafdeling

Fout in deuropener

Bel de serviceafdeling als L6 knippert.

Machine te vol

Als alle rode vakken rondom de Start/stopen de Sleutelknop (deuropener) knipperen, zit er te veel water in de machine.

1. Draai de waterkraan dicht.
2. Bel de serviceafdeling.

Technische informatie

Technische gegevens

Hoogte: 850 mm.

Breedte: 595 mm.

Diepte: 585 mm.

Gewicht: 73/78 (met extra klep) kg

Trommelinhoud 50 l.

Max. wascapaciteit: 6,0 kg

Centrifugetoerental: 800/1400 tpm.

Aansluitvermogen: Zie typeplaatje

Elementvermogen: Zie typeplaatje

Waterdruk: 0,1 - 1 MPa.

1 - 10 kp/cm²

10 - 100 N/cm²

Materiaal wastrommel en kuip: Roestvrij staal

Materiaal mantel: Gepoederlakte en warm

gegalvaniseerde staalplaat

of roestvrij staal

Opstelling: Op vier verstelbare pootjes

met rubberen bekleding

Wateraansluiting: 1,5 m PEX-slang

Afvoer: 1,7 m slang polypropeen

Standaardtests

Europa: EN 60456/A11/A12/A13

Wasprogramma: Wit, 60°C,

Aansluiting: Koud water 15°C

Testmethode geluidsmeting: IEC-60704-2-4

Transportbeveiliging

Voordat de machine in gebruik wordt genomen, moeten de drie transportbeveiligingsbouten op de volgende manier worden verwijderd.

ledere transportbeveiligingsbout bestaat uit een bout, een plaatje en een rubberen afstandhouder. De rubberen afstandhouder wordt na het verwijderen van de bouten gebruikt als opvulling voor de transportbeveiligingsopeningen.

1. Schroef eerst de bout los en verwijder het plaatje.
2. Haal vervolgens de rubberen afstandhouder eruit.

1. Tenslotte moeten de rubberen afstandhouders worden omgedraaid en teruggeplaatst in de transportbeveiligingsopeningen.

Het plaatsen van de wasmachine

De wasmachine kan worden ingebouwd of vrijstaand worden geplaatst. Let er bij de plaatsing op dat de stekker makkelijk bereikbaar is.

A. Inbouw

De wasmachine kan onder een blad worden ingebouwd met een werkhoogte van 850 - 900 mm. Laat rond de machine 5 mm tussenruimte vrij, ook tussen de achterkant van het bovenblad en de wand erachter.

B. Vrijstaand

De wasmachine kan naast of onder de wasdroger worden geplaatst.

Pootjes afstellen

Stel de pootjes zo af dat de machine stevig en horizontaal op de vloer staat. Draai de borgmoeren aan.

Water aansluiten

De aansluiting van het water moet worden uitgevoerd door een erkende installateur. Sluit de machine aan met de bijgele-

verde toevoerslang. De waterdruk moet 0,1-1 MPa bedragen (ca. 1-10 kp/cm²; 10-100 N/cm²).

De waterleiding moet zijn voorzien van een afsluitkraan.

Als de leiding nieuw geïnstalleerd is, kan het handig zijn om deze flink door te spoelen om eventueel vuil in de leiding weg te spoelen. De zeef in de waterinlaat van de machine kan anders door het vuil verstopt raken, waardoor de watertoevoer stopt.

Afvoer aansluiten

De machine wordt geleverd met een aangesloten afvoerslang, die moet worden bevestigd aan een wastafel of rechtstreeks op de afvoer. De afvoerhoogte moet 600 – 900 mm boven de vloer zijn.

De laagste positie (600 mm) verdient altijd de voorkeur. Zorg ervoor dat er geen knikken in de afvoerslang komen.

Elektrische installatie

De elektrische aansluiting dient te worden uitgevoerd d.m.v. een stekker in een geaard stopcontact of, door een erkend vakman, via een kabel voor vaste installatie met een meerpolige schakelaar.

Aansluiting bij levering

De machine wordt geleverd met 1-fase, 230 V met stekker, warmtevermogen 2000 W en met een zekering van 10 A. Een eventuele aardlekschakelaar moet van het type A zijn.

Let op!

Reparaties en onderhoud waarbij de veiligheid of het prestatievermogen in het geding is, moet(en) worden uitgevoerd door een erkend vakman.

Programmalabels in meerdere talen

Bij sommige machines worden dubbelzijdige programmalabels geleverd in verschillende talen, zie het wasmiddelbakje en de verpakking van de gebruiksaanwijzing welke bij de machine is verpakt.

U kunt het label zelf vervangen of omdraaien voor de gewenste taal.

Om de kaart uit de houder in het wasmiddelbakje te halen, drukt u met uw duim op de kaart en beweegt u deze zijwaarts (zie afbeelding). De kaart buigt dan iets door en u kunt hem er eenvoudig uithalen.

Om de kaart te plaatsen, buigt u deze iets om hem eenvoudig in de houder op het wasmiddelbakje te krijgen.

Service

Voordat u contact opneemt met de serviceafdeling

dient u ervoor te zorgen dat u de model- en typeaanduiding en het serienummer bij de hand heeft.

De modelaanduiding staat op het wasmiddelbakje. De typeaanduiding en het serie-nummer staan op het typeplaatje boven de vuldeur.

Eigen notities

Zoektermen

A

Acryl 8

Afbreken 12

Afdanken 4

Afvoerpomp 6,13,15

Allergie 9

B

Bleken 9

Breedte 17

C

Centrifugeren 17

D

Deur 3,10,12

Diepte 17

Dosering 3,10

F

Fijne was 8

Foutmelding 15

G

Gewicht 17

H

Handwas 8,9

Hardheid van het water 3

Hoofdschakelaar 6,7

Hoogte 17,19

|

Installatie 19

K

Kalkrijk water 14

Katoen 8

Kinderbeveiliging 5

Kinderveiligheid 5

Kunstvezel 9

L

Linnen 8

0

Opties 7,12

Overloopbeveiliging 4

P

Paneel 6,7

Poederwasmiddel 10

Polyester 8

Programma 8,12

R

Reinigen 13

Reiniging 13

S

Service 21

Snelgids 24

Technische informatie 17

Temperatuur 8,13

Tere kleding 8

Textiel verven 9

Transport 4,18

Transportbeveiliging 4,18

Typeplaatje 6,21

V

Veiligheid 4,20

Verpakkingsmateriaal 3

Verzorging 13

Viscose 9

Vloeibaar wasmiddel 10,24

Z

Zeef 13

Zijde 9

W

Wasbolletje 10

Washoeveelheid 8

Wasmiddel 4,10,13

Wasmiddelbakje 6,24

Wassymbolen 8

Wasverzachter 6,10,24

Winteropslag 4

Wol 8,9

Snelgids

De was

• Maak de zakken leeg en doe rits-sluitingen dicht
• Lees de wassym-

bolen op het textiel

- Sorteer de was

Let op! Doe beugel-bh's in een waszak

• Druk op de hoofdschakelaar.
- Als de deur gesloten is, drukt u op de Sleutelknop (deuropener). Het

rode vak gaat branden en de deur wordt na enkele seconden geopend.

• Doe de was erin en sluit de deur

Het wasmiddelbakje

- Doe het wasmiddel in het vak voor hoofdwas en eventueel voorwas.

Wasverzachter giet u in het rechtervak met het ✿ wasverzachtersymbool.

- Volg bij gebruik van vloeibaar wasmiddel het doseeradvies van de wasmiddelfabrikant.

Kies programma

- Kies een programma door aan de programmakeuzeknop te draaien

•Kies een eventuele optie

• Druk op de Start/stopknop

Programma afgerond

- De deur wordt automatisch geopend als het programma is afgerond - Haal de was eruit

- Schakel de hoofdschakelaar uit.

Als u kleine kinderen of huisdieren heeft, dient u de vuldeur te sluiten als u de was eruit heeft gehaald.
