Type product	Hogedrukreiniger voor huishoudelijk gebruik
Merk	Nilfisk
Model	C 130.1
Nominale spanning	230 V
Nominale frequentie	50 Hz
Nominaal stroomverbruik	1,7 kW
Elektrische stroom	7,8 A
Beschermingsklasse	IPX5
Nominale druk	115 bar (11,5 MPa)
Maximale druk	130 bar (13 MPa)
Nominale waterdoorstroming	6,3 l/min (380 l/u)
Maximale waterdoorstroming	7,3 l/min (440 l/u)
Max. waterinlaatdruk	10 bar (1 MPa)
Max. waterinlaattemperatuur	40 °C
Max. waterinlaattemp. aanzuigmodus	20 °C
Gewicht	15,8 kg
Geluidsdrukniveau LpA	66,4 dB(A) ±3
Gegarandeerd geluidsvermogenniveau LWA	84 dB(A)
Snoerlengte	Niet gespecificeerd, maar verlengsnoer tot 30 m mogelijk
Stroomvoorziening	Aarding vereist (geaard stopcontact)
Motorbeveiliging	Warmtesensor tegen overbelasting
Drukbeveiliging	Hydraulisch veiligheidsventiel
Inbegrepen accessoires	Sproeigeweer met vergrendeling, vastklikbare sproeilans, Tornado PR-sproeikop, Powerspeed-sproeikop, schuimsproeier, reinigingsinstrument voor sproeikop, trolleyhandgreep, slanghaak
Garantie	2 jaar bij huishoudelijk gebruik

Veelgestelde vragen - C 130.1 NILFISK

Kan ik de hogedrukreiniger aansluiten op een gewone tuinslang?

Ja, gebruik een tuinslang van 12,5 mm doorsnede en minimaal 10 m, maximaal 25 m lang. Sluit deze aan via de snelkoppeling op de waterkraan.

Wat moet ik doen als de hogedrukreiniger niet start?

Controleer of de stekker in het stopcontact zit, het stopcontact stroom geeft, en de zekering niet is doorgeslagen. Als het verlengsnoer te dun is, kan de motor niet starten. Probeer zonder verlengsnoer.

Kan ik reinigingsmiddelen gebruiken met deze hogedrukreiniger?

Ja, gebruik alleen schoonmaakmiddelen die door Nilfisk worden aanbevolen of bijgeleverd. Andere chemicaliën kunnen de veiligheid beïnvloeden.

Heeft de C 130.1 een bodemzuigfunctie?

Ja, het apparaat kan water uit open reservoirs zoals een regenton aanzuigen. Gebruik de aanbevolen zuigset (art. 126411387) en zorg dat de slang niet langer is dan 5 meter.

Wat is de maximale watertemperatuur voor de toevoer?

De maximale waterinlaattemperatuur is 40 °C bij normale aansluiting en 20 °C bij aanzuigen uit een reservoir.

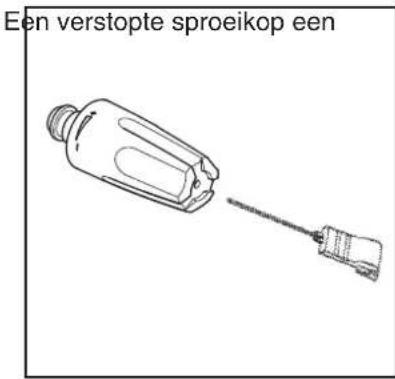

Hoe reinig ik de sproeikop als deze verstopt is?

Schakel het apparaat uit en verwijder de sproeikop. Gebruik het reinigingsinstrument voor sproeikoppen (11) om de opening vrij te maken. Spoel daarna met water.

Wat is de garantieperiode en waar valt deze onder?

Nilfisk geeft 2 jaar garantie op huishoudelijk gebruik. De garantie dekt materiaal- en fabricagefouten, maar niet slijtage, misbruik of vorstschade. Bewaar uw aankoopbon.

Kan ik de hogedrukreiniger in de vorst gebruiken?

Nee, gebruik het apparaat niet bij vorst. Berg het op in een vorstvrije ruimte nadat u al het water uit de pomp, slang en accessoires heeft verwijderd. Vorstschade valt niet onder de garantie.

Welke accessoires zijn verkrijgbaar voor de C 130.1?

Enkele accessoires zijn: autosproeikop, chassisproeikop, borstels, Patio Cleaner, buisreiniger, water-/zandstraalapparatuur en diverse schoonmaakmiddelen zoals Car Combi Cleaner en Stone & Wood Cleaner.

Hoe stel ik de druk in op de Tornado PR-sproeikop?

De Tornado PR-sproeikop heeft een instelbare druk. Draai aan de kop om de druk aan te passen aan het te reinigen oppervlak. Houd de sproeilans stevig vast.

GEBRUIKSAANWIJZING C 130.1 NILFISK

NL Gebruikershandleiding

Index

1 Veiligheidvoorschriften en waarschuwingen ....3
2 Beschrijving ....5
3 Voordat u met uw drukreiniger aan de slag gaat 6
4 De drukreiniger gebruiken 7
5 Toepassingsgebieden en werkwijzen ....10
6 Na gebruik van uw drukreiniger ....12
7 Onderhoud 14
8 Probleemoplossing ....16
9 Verdere informatie ....17
10 Belangrijkste technische gegevens 20
11 EG-conformiteitsverklaring 21

1 Veiligheidvoorschriften en waarschuwingen

Gebruikte symbolen voor instructies

Lees deze handleiding zorgvuldig door voordat u de hoge-drukreiniger voor

het eerst gebruikt. Bewaar de handleiding voor later.

Veiligheidsinstruc- ties met dit symbool moeten worden gerespecteerd om beschadiging

van het apparaat en slechtere prestaties te voorkomen.

Veiligheidsin- structies met dit symbol moeten worden gere- specteerd om per-

soonlijk gevaar te voorkomen.

Met dit symbool worden tips en instructies

aangegeven die het werk ver- eenvoudigen en veilig gebruik garanderen.

Laat het apparaat niet gebruiken door kinderen of personen die de handleiding niet hebben gelezen.

Dit apparaat is niet bedoeld voor gebruik door kinderen of andere personen zonder as-sistentie of supervisie als hun fysieke, zintuiglijke of mentale capaciteiten hen verhinderen van veilig gebruik. Kinderen dienen onder toezicht gehouden te worden zodat ze niet met het apparaat gaan spelen.

Controleer het apparaat op defecten voordat u het in gebruik neemt. Als u een defect vindt, start u het apparaat niet en neemt u contact op met uw Nilfi sk-distributeur.

Let vooral op het volgende punt:

- De isolatie van het netsnoer moet perfect zijn en mag geen scheurtjes vertonen. Als het netsnoer beschadigd is, moet het door een gemachtigde distributeur van Nilfi sk worden vervangen.

WAARSCHUWING!

• Hogedrukspuiten kunnen gevaarlijk zijn. Richt de waterspuit nooit op personen, huisdieren, onder stroom staande apparatuur of het apparaat zelf.
  ● Probeer nooit kleding of

schoeisel op u zelf of andere personen te reinigen.

• Houd de sproeilans stevig vast met beide handen. De sproeilans staat tijdens het gebruik bloot aan een druk van 16,4 N.
• De gebruiker en iedereen in de onmiddellijke nabijheid van de reinigingsplaats moeten zichzelf beschermen tegen rondvliegende deeltjes die tijdens het gebruik kunnen losraken. Gebruik een veiligheidsbril en beschermende kleren tijdens de bediening.
• Dit apparaat is ontworpen voor het gebruik van schoon-maakmiddelen die zijn bi-

jgeleverd of worden aanbevolen door Nilfi sk. Het gebruik van andere schoonmaakmiddelen of chemicaliën kan de veiligheid van het apparaat negatief beïnvloeden.

• Gebruik voor de veiligheid alleen originele reserveonderdelen van of goedgekeurd door Nilfi sk.
• Hogedrukslangen, fi ttingen en aansluitstukken zijn belangrijk voor de veiligheid van het apparaat. Gebruik alleen slangen, fi ttingen en aansluitstukken aanbevolen door Nilfi sk.
• Gebruik het apparaat niet als een elektriciteitskabel of belangrijke onderdelen van het apparaat beschadigd zijn, zoals veiligheidsapparatuur, hoge-drukslangen en sprayhandel.
• Haal de stekker uit het stopcontact tijdens schoonmaakof onderhoudswerkzaamheden en bij vervanging van onderdelen of ombouw van de machine naar een andere functie.
• Geschichte gehoorbescherming dient te worden gebruikt.
• Gebruik het apparaat nooit in een omgeving met ont-ploffi ngsgevaar. Neem bij twijfel contact op met de plaatselijke autoriteiten.
• Het is niet toegestaan asbesthoudende oppervlakken onder hoge druk te reinigen.
• Spuit geen ontvlambare vlo- eistoffen.
• Schakel altijd de stroom-schakelaar uit voordat de machine onbeheerd wordt achtergelaten.
• Gebruik de hogedrukreiniger niet als het vriest.
• Zorg dat niemand zich onder het apparaat kan bevinden wanneer het tegen een wand is opgeborgen.

WAARSCHUWING!

Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Maak alleen gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, en zorg dat de verbinding droog blijft en niet op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt. Snoeren op een haspel moeten altijd volledig worden afgerold om oververhitting van het snoer te voorkomen.

Verlengkabels moeten voldoen aan de hieronder genoemde vereisten voor lengte en kabeldimensies.

1,0 mm ^2 max. 12,5 m

1,5 mm ^2 max. 20 m

2,5 mm² max. 30 m

- Als de elektriciteitskabel beschadigd is, moet deze vervangen worden door de fabrikant of een servicedealer of door een vergelijkbaar gekwalifi ceerde persoon om gevaar te voorkomen.

Aansluiting op het lichtnet

Respecteer de volgende punten wanneer u de hogedrukreiniger op het lichtnet aansluit:

• Sluit het apparaat alleen aan op een geaard stopcontact.
• De elektrische installatie dient te worden gedaan door een gecertifi ceerde elektricien en te voldoen aan IEC 364.
• Het wordt aangeraden dat de elektriciteitstoevoer van dit apparaat een aardlekschakelaar heeft die de toevoer onderbreekt wanneer de aardelekstroom 30ms de 30mA overschrijdt.

Aansluiting op het water

Aansluiting op het waternet di- ent volgens de geldende regle- menten te geschieden.

De machine is niet geschikt voor aansluiting op de drinkwaterleiding.

Deze hogedrukreiniger mag alleen worden aangesloten op het waterleidingnetwerk als er een offi ciële terugslagklep is gemonteerd van het type BA overeenkomstig EN1717. De terugslagklep kan worden besteld onder artikelnummer 106411177. De lengte van de slang tussen de terugslagklep en de hogedrukreiniger moet minstens 10 meter zijn om eventuele drukwisselingen op te vangen (minimale diameter van de slang 12 ").

Indien de machine wordt gebruikt om water aan te zui-gen (bijvoorbeeld water uit een regenopvang reservoir) kan geen terugslagklep ge-bruikt worden. Artikelnummer van de aanbevolen zuigset: 126411387.

Zodra het water voorbij de BA klep is geweest, kan dit niet meer worden gedronken.

BELANGRIJK! Gebruik alleen water zonder verontreinigingen. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi Iter aanbrengen.

Veiligheidsvoorzieningen

Vergrendeling op het sp- roeigeweer (7a) (zie de af- beelding aan het eind van deze handleiding):

Het sproeigeweer is voorzien van een vergrendeling. Als u de pal activeert, kan het sproeigeweer niet worden gebruikt.

Warmtesensor:

Een warmtesensor beschermt de motor tegen overbelasting. Wanneer de warmtesensor na een paar minuten is afgekoeld, start het apparaat opnieuw.

Hogedrukbeveiliging: Een ingebouwd hydraulisch veiligheidsventiel beschermt het systeem tegen een te hoge druk.

2 Beschrijving

2.1 Toepassingen

De hogedrukreiniger is bedoeld voor huishoudelijk gebruik voor:

- auto's, motorfi etsen, boten, caravans, aanhangwagens, patio's/opritten/fl agstones, houtwerk, bakstenen, barbecues, tuinmeubels, grasmaaiers

In hoofdstuk 5 wordt het gebruik van de hogedrukreiniger voor verschillende reinigingstaken beschreven.

Gebruik de hogedrukreiniger alleen voor de in deze handleiding beschreven doelen.

Respecteer de veiligheids- voorschriften om beschadiging van het apparaat, het te reini- gen oppervlak of ernstig per- soonlijk letsel te voorkomen.

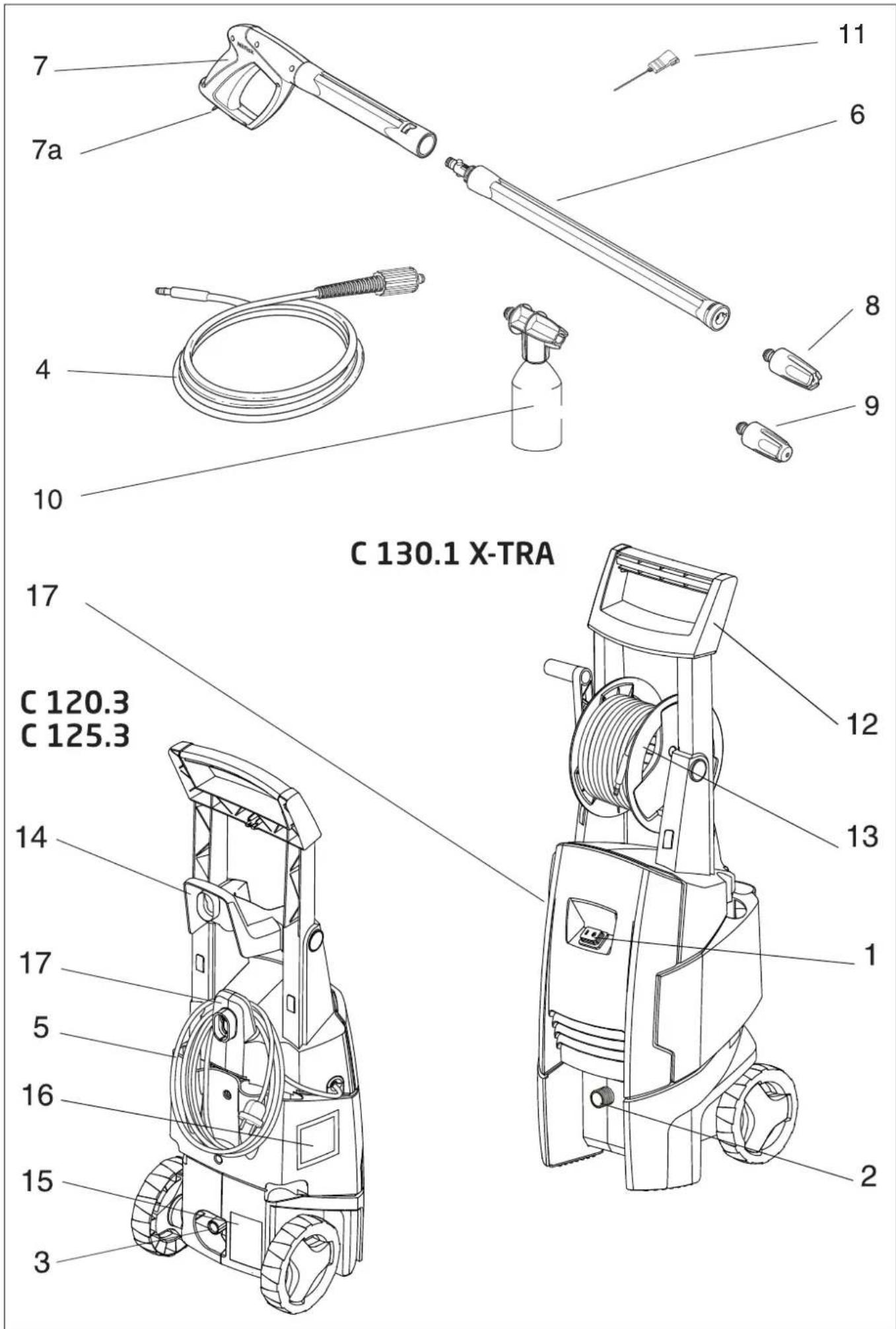

2.2 Bed ieningselement en belangrijkste eigenschappen

Zie de afbeelding aan het eind van deze handleiding.

1 Aan-/uitschakelaar
2 Wateraansluiting (met fi lter)
3 Hogedrukaansluiting
4 Hogedrukslang
5 Netsnoer
6 Vastklikbare sproeilans
7 Sproeigeweer met vergren- deling
8 Vastklikbare Tornad® PR-sproeikop
9 Vastklikbare Powerspeed® sproeikop
10 Vastklikbare schuimsproeier
11 Reinigingsinstrument voor sproeikop
12 Trolleyhandgreep
13 Slanghouder (niet- standaard)
14 Slanghaak
15 Modeletiket
16 Waarschuwingen
17 Kabelhaak (C 130.1 X-TRA)

Specifi caties: Zie modeletiket (15) van het apparaat.

We behouden ons het recht voor de specifi caties te wijzigen.

3 Voordat u met uw drukreiniger aan de slag gaat

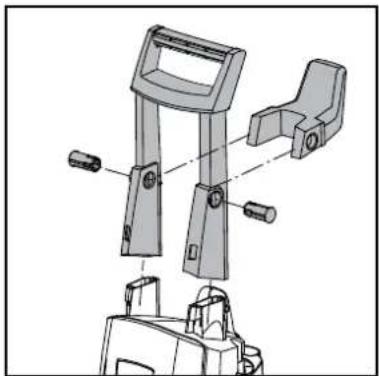

3.1 Bevestiging van trolley-handgreep en slanghouder)

1. Monteer de trolley-handgreep (12) op het apparaat.

2. Monteer de slanghouder (14) op de handgreep.

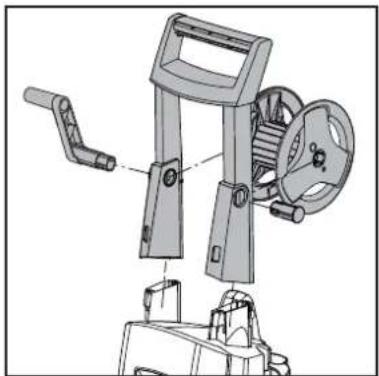

3.2 Montage van trolley-handgreep en de slanghouder (modellen met slanghouder)

1. Monteer het handvat van de trolley (12) op het apparaat.

2. Monteer de slanghouder (13) op de handgreep.

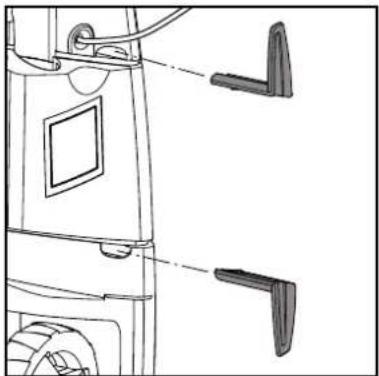

3.3 Monteren van kabelhaak (C 130,1 X-TRA)

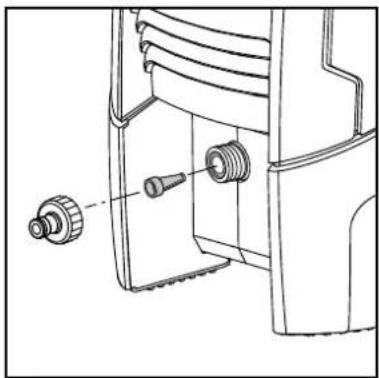

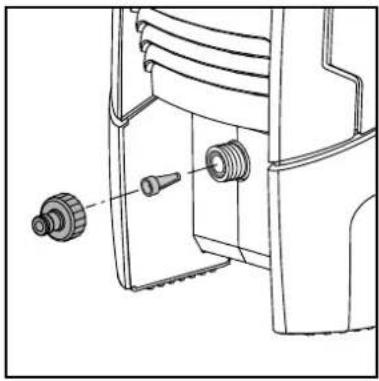

3.4 Bevestiging van snel-koppeling

1. Schroef de snelkoppeling vast op de wateraansluiting (2)

Opmerking: het fi liter moet altijd in de watertoevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi literen en beschadiging van de pompkleppen te voorkomen.

Let op: de garantie vervalt als u het fi lter niet aanbrengt.

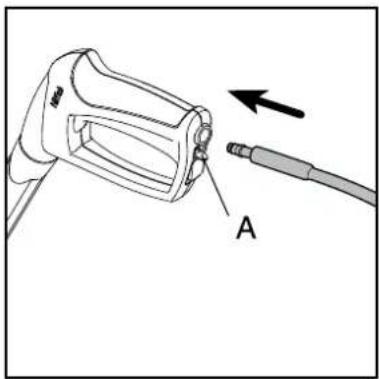

3.5 Bevestiging van de hogedrukslang op het sproeigeweer

Monteer de hogedrukslang (4) op het sproeigeweer (7).

Ontkoppel de hogedrukslang door de pal in te drukken (A).

4 De drukreiniger gebruiken

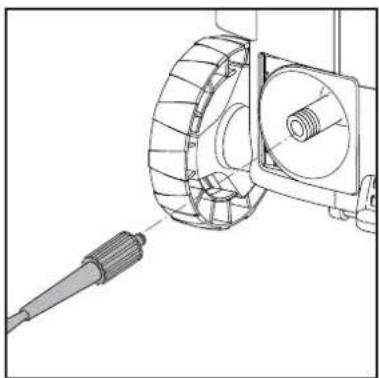

4.1 Aansluiting van de ho- gedrukslang

1. Sluit de hogedrukslang aan op de juiste aansluiting (3).

Nilfisk C 120.3 / C 125.3 / C 130.1

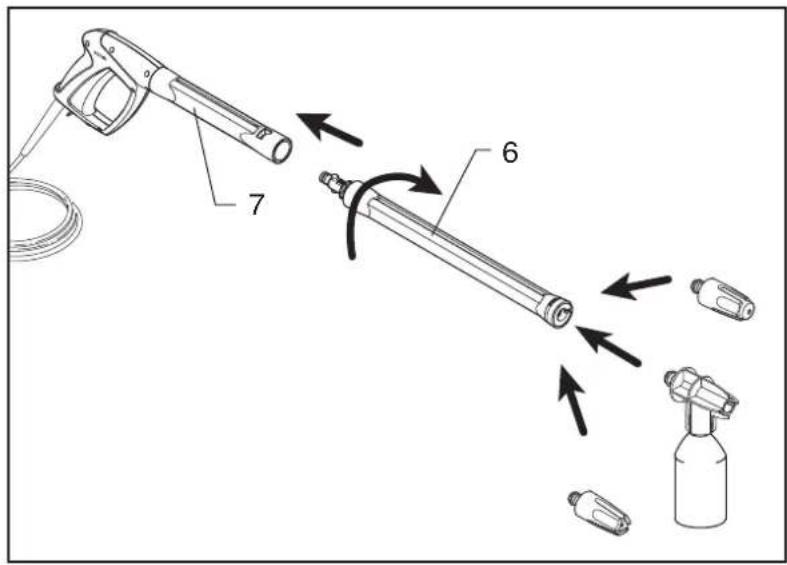

4.2 Bevestiging van sproeilans en vastklikbare sproeikoppen

1. Duw de sproeilans (6) in het sproeigeweer (7) en schroef de lans vast.

Opmerking:de sproeilans (6) heeft een ingebouwde lagedruksproeikop waarmee u vuil kunt wegspoelen

1. Breng de sproeikop aan.

Waarschuwing:

Wanneer u de vastklikbare spro- eikoppen bevestigt, et de pal op de zijkant van de sproeilans opnieuw naar buiten komen.

Opmerking: De Tornado® PR-sproeikop en de

schuimsproeier hebben een wartelsluiting, die in het gat van de vastklikbare sproeilans moet worden geplaatst.

Druk op de pal om de vastklikbare sproeikop los te maken.

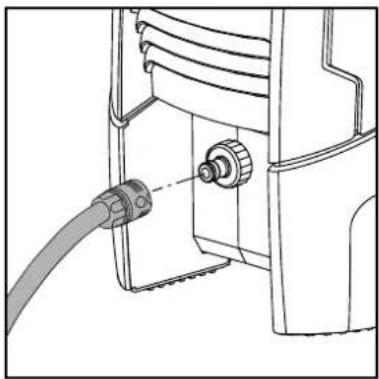

4.3 Wateraansluiting BELANGREJ!gewone tuinslang van 12,5 mm en een lengte van mini-maal 10 m en maximaal 25 m is geschikt.

OPMERKING: de aansluiting op het openbare water-net dient volgens de geldende reglementen te

geschieden.

Gebruik alleen water zonder ve-

rontreinigingen. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi Iter aanbrengen.

1. Spoel de tuinslang door met water voordat u deze op het apparaat aansluit. Dit is om te voorkomen dat eventueel zand en vuil uit de tuinslang in het apparaat binnendringt.

Opmerking: Controleer of het fi Iter in de watertoevoer-leiding is aangebracht en het niet verstopt is.

1. Sluit de tuinslang met de snelkoppeling aan op de waterkraan (toevoerwater, max. druk: 10 bar, max. temperatuur: 40°C).

2. Draai de kraan open.

4.4 Schakel het apparaat in en uit (na aansluiting op een kraan)

De sproeilans staat tijdens het gebruik onder druk. Houd deze daarom stevig vast met beide handen. BELANGRIJK: Houd de sproeikop op de grond gericht.

1. Controleer of het apparaat verticaal staat.
   OPMERKING: Plaats het apparaat niet in hoog gras.
2. Ontgrendel de trekker.
3. Druk op de trekker van het sproeigeweer en laat het water lopen totdat alle lucht uit de slang ontsnapt is.
4. Zet de start/stop schakelaar (1) in positie "I".
5. Druk op de trekker van het sproeigeweer.

Pas de afstand en daarmee de druk van de sproeikop altijd aan het te reinigen oppervlak aan.

Dek het apparaat tijdens het gebruik niet af.

Opmerking: Als u het appa- raat langer dan 5 minuten alleen

laat of niet ge bruikt, moet u het uitschakelen met de aan-/uitschakelaar "O" (1):

1. Zet de start/stop schakelaar (1) in positie "O".
2. Verwijder de stekker uit de stroomaansluiting.
3. Sluit de watertoevoer en druk op de trekker om de druk van het apparaat weg te nemen.
4. Vergrendel het sproei geweer.

Wanneer u de trekker van het sproeigeweer loslaat, stopt het apparaat automatisch. Het apparaat start opnieuw wanneer u het sproeigeweer opnieuw activeert.

4.5 Start het apparaat (indien aangesloten op open reservoirs (zuigmodel))

Het reinigingsapparaat kan bijvoorbeeld water uit een regenton gebruiken. De slang voor watertoevoer mag niet langer zijn dan ca. 5 meter.

Zorg dat het waterreservoir hoger staat dan het apparaat.

1. Plaats het andere uiteinde van de slang in het waterreservoir. Gebruik een extern fi Iter als het water onzuiverheden bevat.
2. Zet de start/stop schakelaar (1) in positie "I".
3. Druk op de trekker van het sproeigeweer en laat het water lopen totdat alle lucht uit de slang en de pomp ontsnapt is.
4. Monteer de sproeilans en sproeikop.

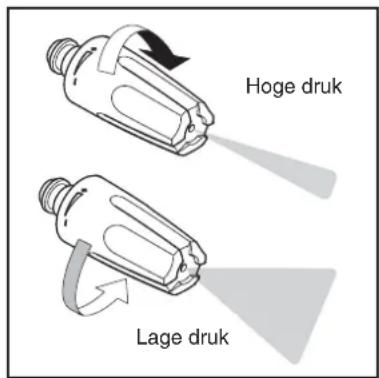

4.6 Drukinstelling van de TORNADO® PR-sproeikop

U kunt de druk van de TORNA-DO® PR-sproeikop instellen.

5 Toepassingsgebieden en werkwijzen

5.1 Algemeen Doelmatige reiniging onder hoge druk is gebaseerd op een paar

richtlijnen en uw persoonlijke ervaring met specifi eke reiniging- staken. Met de juiste accessoires en schoonmaakmiddelen kunt u de hogedrukreiniger nog effi ciënter maken. Hierna volgt enige elementaire informatie over reiniging.

5.1.1 Schoonmaakmidde- len en schuim

Breng schuim of schoonmaakmiddelen zodanig op droge oppervlakken aan dat het chemische product direct met het vuil in aanraking komt. Schoonmaakmiddelen worden van beneden naar boven aangebracht (bijvoorbeeld op de buitenkant van een auto). Dit is ter voorkoming van "superschone" gebieden waarbij het schoonmaakmiddel zich op bepaalde plaatsen ophoopt en omlaag stroomt. Laat het schoonmaakmiddel een paar minuten inwerken voordat u het wegspoelt. Laat het schoonmaakmiddel echter nooit op het te reinigen gebied opdrogen. Opmerking: het is belangrijk de schoonmaakmiddelen niet op te laten drogen. Het te reinigen oppervlak kan anders beschadigd raken.

Een extra mechanisch effect kan gewenst zijn om hardnekkig vuil te verwijderen. Een dergelijk effect wordt bereikt met speciale reinigingsborstels die door vuil heen snijden (dit is vooral handig bij het wassen van auto's).

5.2 Gangbare toepassingen

Hierna vindt u een beschrijving van een aantal reinigingstaken die u kunt uitvoeren met een hoge- drukreiniger van Nilfi sk in combinatie met verschillende accessoires en schoonmaakmiddelen.

Taak	Accessoires (vastklikbaar) Reinigingsmethode
Auto	Autosproeikop, autoborstel, sproeikop voor chassis, schuimsproeier, Car Combi Cleaner	1. Breng de Car Combi Cleaner met de schuimsproeier aan. Werk altijd van beneden naar boven Laat de Car Combi Cleaner minste 5 minuten inwerken.2. Was de auto met de autosproeier. Deze sproeier is speciaal bedoeld om lakoppervlakken snel en voorzichtig te reinigen (de waterstraal is breder en minder hard). Was de auto van voor naar achter om te voorkomen dat er water via de portierkaders naar binnen dringt.3. Gebruik de borstel om alle vuil te verwijderen dat na gebruik van de sproeikop is achtergebleven. Als de auto erg vuil is, brengt u een nieuwe portie autoshampoo aan.4. Bevestig de sproeikop voor het chassis en reinig het chassis en de wielkasten.5. Veeg het water met de wisser op de autoborstel van de auto. Verwijder zandkorrels en dergelijke van de auto voordat u de wisser gebruikt. Gebruik een zeem voor plaatsen die u niet met de wisser kunt bereiken.
Velgen, aluminium	Velgborstel, autosproeikop, verstuiver, Alu Cleaner	Breng het Alu Cleaner aan met een verstuiver. Laat het product ca. 5 minuten inwerken. Reinig de velgen vervolgens met de velgborstel. Gebruik voor stalen velgen een Car Combi Cleaner. Gebruik de schuimsproeier en was met de velgborstel. Wees voorzichtig! De hogedrukspuit kan de banden beschadigen.
Flagstones, betonvloeren en andere harde oppervlakken	Powerspeed®-sproeikop, Stone & Wood Cleaner, Patio Cleaner	Reinig in de richting van een afvoerputje of iets soortgelijks. Op oppervlakken met mos of algen kunt u eerst Stone & Wood Cleaner aanbrengen met de schuimsproeier. Reinig het oppervlak voordat de zeep opdroogt. Een andere, effi ciëntere en snelle manier is het gebruik van een Patio Cleaner. Hiermee voorkomt u bovendien spetters.
Tuinmeubilair, hout	Wood Cleaner, tuinborstel	Breng Wood Cleaner aan voordat de zeep opdroogt.OPMERKING: Gebruik de tuinborstel om het vuil te verwijderen.
Baksteen, houtwerk	Powerspeed® -sproeikop, Stone & Wood Cleaner, Patio Cleaner	Dezelfde methode als voor fl agstones. Let echter op slechte voegen en hout niet met de hoge druk te beschadigen. U kunt desgewenst alleen de Tornado®- sproeikop gebruiken. Pas de afstand (druk) aan de kwaliteit van de voegen en het hout aan. Op verticale oppervlakken kunt u ook een Patio Cleaner gebruiken.
Dakgoten	Sproeikop voor chassis	Reinig de dakgoot met de sproeikop. Reinig altijd naar de gootpi-jpen toe. Sproei nooit onder de dakbedekking.
Buizen, afvoerleidingen, stortgoten enzovoort reinigen	Buisreiniger Duw de buisreiniger ca. 50 cm (tot het merkteken) in een buis of afvoer en druk op de trekker van de sproeierhandgreep. De sproeieropening draait naar achter en trekt de reiniger door de buis. De sproeikop werkt zich door de verstopping heen en spoelt het vuil terug.
Roest, verf	Water-/zand-straalapparatuur	Breng de water-/zandstraalapparatuur aan om roest en verf snel en effi ciënt te verwijderen. Zorg dat u te zandstralen oppervlakken niet beschadigd.
Serres	Tornado® PR-sproeikop, borstel, Stone & Wood Cleaner	Reinig onder hoge druk en eventueel met een borstel. Gebruik Stone & Wood Cleaner om mos en algen te verwijderen.
Tuinger-eedschap, gras-maaiers	Tornado® PR-sproeikop, Power-speed®-sproeikop, meerhoekige adapter, Metal Cleaner	Spoel het ergste vuil met de sproeikop weg. Breng Metal Cleaner aan met de schuimsproeier en laat het product ca. 5 minuten in-werken. Reinig met de sproeikop. Gebruik de meerhoekige adapter voor moeilijk bereikbare gebieden en om spetteren te voorkomen.

6 Na gebruik van uw drukreiniger

6.1 De reiniger opbergen Berg het apparaat op in een vorstvrije ruimte.

Verwijder als volgt alle water uit de pomp, slang en accessoires voordat u ze opbergt:

1. Schakel het apparaat uit (Zet de start/stop schakelaar (1) in positie "O") en maak de tuinslang en accessoires los.

2. Start het apparaat opnieuw en druk op de trekker. Laat het apparaat werken totdat er geen water meer uit het sproeigeweer komt.

3. Schakel het apparaat uit, trek de stekker uit het contact en rol de slang en het snoer op.

4. Plaats de sproeierhandgreep, sproeikoppen en andere accessoires in de houders van het apparaat.

Als het apparaat per ongeluk bevriest, moet u het op beschadiging controleren.

PROBEER NOOIT EEN BEVROREN APPARAAT TE STARTEN.

Vorstschade valt niet onder de garantie.

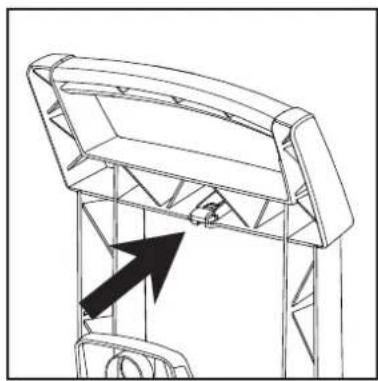

6.2 Oprollen van netsnoer en hogedrukslang

Rol om ongelukken te voorkomen het netsnoer en de hogedrukslang altijd goed op.

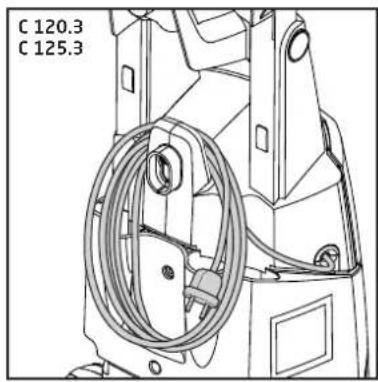

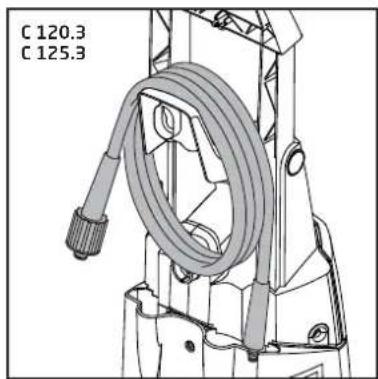

Rol het netsnoer en de hoge- drukslang op over de daarvoor bedoelde haken. Ingebouwde clip voor betere greep.

De hogedrukreiniger is in twee uitvoeringen beschikbaar: A) met een haak om de hogedruk-slang op te bergen (14) - B) met een slanghouder (13), waarbij de slang in de houder wordt geduwd en daarna wordt opgerold.

U kunt de standaardaccessoires (sproeigeweer en sproeilans, sproeikoppen en schuimsproeier) op de drukreiniger opslaan.

U kunt bovendien het reinigingsinstrument voor sproeikoppen op het apparaat bewaren.

U kunt de drukreiniger met aan speciale wandhaak op een wand opbergen (niet standaard).

Bevestig de wandhaak aan een stevige muur. Gebruik schroeven en pluggen van de juiste lengte.

Op de wandhaak kunt u de tuin-/velgborstel (a), de schuimsproeier (b), een vastklikbare borstel (c) en vastklikbare sproeikoppen (d) opbergen.

Opmerking: De wandhaak kan voor dit product alleen voor opsl-

agdoeleinden worden gebruikt.

Belangrijk: De wandhaak heeft een draagvermo-gen van max. 30

kg..

7 Onderhoud

WAARSCHUWING! Verwijder de stroomstekker altijd uit het contact voordat u tot onderhoud of reiniging overgaat.

Respecteer de volgende punten om langdurig probleemloos functioneren te waarborgen:

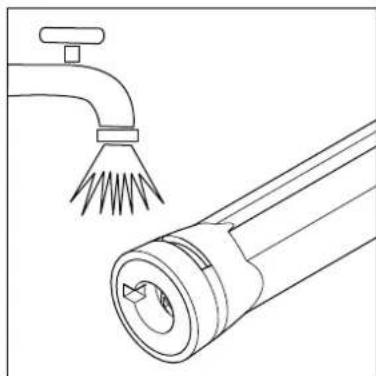

• Spoel de tuinslang, hoge- drukslang, sproeilans en accessoires door voordat u deze monteert.
• Verwijder alle stof en zand van de aansluitingen.
• Zorg dat de pal op de vastklikbare sproeilans niet door zand of vuil wordt geblokkeerd. Spoel volgens vereiste.
• Spoel schoonmaakmiddelen na gebruik weg uit de sproei-accessoires.
• Reinig de sproeikoppen.

Alle reparaties moeten door een erkend reparateur met originele reserveonderdelen worden uitgevoerd.

7.1 Reiniging van het watertoevoerfi Iter

Reinig al naar gelang het gebruik het watertoevoerfi Iter één

keer per maand of vaker.. Maak het fi lter voorzichtig los met een schroevendraaier en reinig het. Controleer of het onbeschadigd is voordat u het terugplaatst.

Het fi liter moet altijd in de water-toevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi literen en beschadiging van de pompkleppen te voorkomen.

LET OP: de garantie vervalt als u het fi Iter niet aanbrengt.

7.2 Sproeikoppen reinigen

te hoge druk in een pomp veroorzaken. Daarom moet de sproeikop onmiddellijk gerein- igd worden.

1. Schakel het apparaat uit en verwijder de sproeikop.
2. Reinig de sproeikop. BELANGRIJK: Gebruik het reinigingsinstrument voor sproeikoppen (11) alleen wanneer de sproeikop is losgemaakt.
3. Spoel de sproeikop naar achter met water door.

7.3 Reiniging van de ventilatieopeningen van het apparaat

Houd het apparaat schoon en zorg dat de koellucht vrij door de ventilatieopeningen kan worden gevoerd.

7.4 Verbindingsstukken smeren

Smeer de verbindingsstukken geregeld om ze soepel te houden en te voorkomen dat de o-ringen uitdrogen

8 Probleemoplossing

Om overbodige teleurstellingen te voorkomen, moet u de volgende punten controleren voordat u contact opneemt met de servicedienst van Nilfi sk:

Symptoom	Oorzaak	Aanbevolen	oplossing
Het apparaat start nietDe stekker zit niet in het stopcontact	Steek de stekker in het stopcontact.
Het stopcontact is defectProbeer een ander stopcontact.
Er is een zekering Vervang de zekering. Schakel alle andere doorgeslagen	apparaten	uit.
	defectverlengsnoer	gebruik het app
Wisselende drukDe pomp zuigt lucht aan Controleer of de slangen en aansluitingen
Kleppen zijn vuil, versleten of vastgelopen	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van	luchtdicht
		Nilfi	sk.
De pompafdichtingen zijn versleten	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van	Nilfi	sk.
De motor bromt	Lage spanning of lage	Druk op de trekker van het sproeigeweer. temperatuur
Het apparaat stoptOnjuiste netspanning	Er is een zekering doorgeslagen	Vervang de zekering. Schakel alle andere apparaten	uit.
	Controleer of de netspanning overeenkomt met de specifi caties op het modeletiket.
Warmtesensor geactiveerdSproeikop gedeeltelijk	Laat de reiniger 5 minuten afkoelen.Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd
Zekering slaat door	Te lichte zekering hoger amperage dan voor het apparaat nodig is. Gebruik het apparaat zonder het verlengsnoer.	Gebruik een stroomvoorziening met een verlengsnoer.
Het apparaat pulseert slang/pompOnvoldoende toevoer van kraanwater	Er zit lucht in de toevoer-druk is hersteld.Controleer of de watertoevoer voldoet aan de vereiste specificaties (zie modeletiket)	Druk op de trekker totdat de normale werk-
		N.B.: gebruik geen lange, dunne s
Sproeikop gedeeltelijk	(min. 13 mm)Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd	Reinig het filter (zie paragraaf 7.1)
Er zit een knik in de slang	Het waterfilter is verstoptTrek de slang recht
Het apparaat start en en stopt vaak vanzelf	Pomp/sproeigeweer lekt	Neem contact met het dichtstbijzijnde servicecentrum van Nilfisk.
Het apparaat start maar zijn er komt geen water uit	Pomp/slangen of accessoire bevroren	Wacht totdat de pomp/slangen/accessoires ontdood.
	Geen watertoevoer	Sluit de watertoevoer aan.
	Het waterfilter is verstopt	Reinig het filter (zie paragraaf 7.1)
Sproeikop verstopt	Reinig de sproeikop (zie paragraaf 7.2)

Als er een ander probleem dan een van de hiervoor genoemde optreedt, neemt u contact op het uw plaatselijke Nilfisk-distributeur.

Service Helpdesk in Nederland :

Tel ^* ): [phone]

Fax: [phone]

*) bereikbar tussen 9.00 en 12.00 u.

9 Verdere informatie

9.1 Toestel ter recycling afgeven

Het uitgediende toestel onmid-dellijk onbruikbaar maken.

1. De netstekker uittrekken en de aansluitkabel doorknippen.

Gooi elektrische toestellen nooit in het huisvuil!

Overeenkomstig de Europese Richtlijn 2002/96/EG inzake Elektrische en Elektronische Uitgediende Toestellen moeten uitgediende elektrische toestellen separaat verzameld en voor recycling ter beschikking gesteld worden.

Neem bij vragen s.v.p. contact op met uw gemeenteadministratie of uw dichtsbijzijnde leverancier.

9.2 Garantievoorwaarden Nilfi sk garandeert hoge-

drukreinigers voor huishoudelijk gebruik gedurende een periode van 2 jaar. Als u uw hoge- drukreinigers of accessoires wilt laten repareren, moet u een kopie van de aankoopbon bijsluiten.

Gegarandeerde reparaties worden onder de volgende voorwaarden uitgevoerd:

• de defecten zijn te wijten aan materiaal- of fabricagefouten (slijtage en misbruik vallen niet onder de garantie).
• de instructies in de handleiding zijn zorgvuldig gerespecteerd.
• reparaties of pogingen daartoe zijn uitsluitend uitgevoerd door personeel dat door Nilfi sk is opgeleid.
• er zijn alleen oorspronkelijke accessoires gebruikt.

• het apparaat is niet aan misbruik blootgesteld (schokken, stoten, vorst enzovoort).

• er is alleen water zonder vervuilingen gebruikt.

• de hogedrukreiniger is niet verhuurd of anderszins voor commerciële doelen gebruikt.

Bij door de garantie gedekte reparaties is de vervanging van defecte onderdelen inbegrepen (exclusief verpakking en post/vervoer). Verder verwijzen we naar uw landelijke verkoopwetgeving.

Het apparaat moet met een beschrijving van het probleem naar een van de servicecentra van Nilfi sk worden opgestuurd.

Niet door de garantie gedekte reparaties worden in rekening gebracht (bijv. storingen als gevolg van Oorzaken vermeld in de Probleemoplossingstabel van de handleiding).

9.3 Accessoires

Gebruik uitsluitend originele accessoires.

Vastklikbare autosproeikop		Speciale sproeikop voor lakoppervlakken. Ideale afstand: 30 - 50 cm.
Vastklikbare sproeikop voor chassis		speciale sproeikop met hoek van 90° voor chassis en wielkas- ten. Ingebouwde geleiders.
Vastklikbare Meerhoekige adapter		Instelbaar onder een hoek van 0° - 90° voor een comfortabe- lere werkhouding en het reinigen van moeilijk bereikbare plaat- sen, zoals de snijbladen aan de onderkant van een grasmaaier. Geschikt voor alle sproeikoppen
Vastklikbare borstels		Voor auto's en andere oppervlakken. Beschikbaar in diverse vormen.
Verlengslang		Verlengslang van 7 meter om het werkbereik te vergroten.
Sproeilans voor chassis		Speciale sproeilans om de onderkant van uw auto te reinigen.
Afvoer- en buis- reiniger		Buisreiniger van 15 meter om buizen en afvoerleidingen te reinigen.
Water-/zand- straalappa- ratuur		Om verf en roest te verwijderen. Zand is in doe-het-zelf-winkels verkrijgbaar.
Patio Plus		Apparatuur om patio's/opritten/fl agstones snel te reinigen.
Tuinborstel		Draaiende borstel om houten oppervlakken te reinigen.
Velgborstel		Draaiende borstel om wielvelgen te reinigen.
Wandhaak		Om de hogedrukreiniger aan de muur op te hangen.
Draaiende borstel		Voor voertuigen en andere oppervlakken.
Waterzuigset		Voor het verwijderen van grote hoeveelheden water bijv. uit tuinvijvers.

Schoonmaakmiddelen

Stone & Wood Cleaner	Voor fl agstones, baksteen en houtwerk. geschikt voor mos en algen.
Plastic Cleaner	Voor plastic en andere kunststoffen, zoals gebruikt in tuinmeubels.
Metal Cleaner	Voor het reinigen van metaal, zoals tuingereedschap.
Car Combi Cleaner	Voor auto's enzovoort. Met was.
Alu Cleaner	Voor oppervlakken van aluminium. Wordt met een verstuiver aangebracht.
Oil & Grease Cleaner	Voor het verwijderen van vet en olie op bijvoorbeeld motoren. Wordt met een verstuiver aangebracht.
Wood Cleaner	Voor het reinigen van houten oppervlakken van bijvoorbeeld tuin-meubilair.

10 Belangrijkste technische gegevens

Type C 120.3 C 125.3 C 130.1
Elektrische specificaties
Nominale spanning V 230 230 230
Nominale frequentie Hz 50 50 50
Nominaal stroomverbruik kW 1.650 1.800 1.700
Elektrische stroom	A	7,2 7,8 7,8
Beschermingscategorie	Categorie I/ Categorie II	Categorie II	Categorie II	Categorie I
Beschermingsklasse	IP xx	IPX5	IPX5	IPX5
Hydraulische specificaties
Nominale druk	MPa/bar	10/100	10,5/105	11,5/115
Max. druk	MPa/bar	12/120	12.5/125	13/130
Nominale waterdoorstroming	l/min / l/u	5,8/350	5,8/350	6,3/380
Max. waterdoorstroming	l/min / l/u	8,6/520	8,6/520	7,3/440
Max. waterinlaatdruk	Mpa/bar	1/10	1/10	1/10
Max. waterinlaattemperatuur	°C	40 40 40
Max. waterinlaattemp. aanzuigmodus	°C	20 20 20
Gewicht	kg	8,9	9	15,8
Hand-arm vibratie op grond van ISO 5349-1: Standaard mondstuk	m/s ^2	< 2,5 ±1	< 2,5 ±1	< 2,5 ±1
Geluidsdrukniveau LpA op grond van ISO 3744	dB(A)	78 ±3	78 ±3	66,4 ±3
Gegarandeerd geluidsvermogenniveau LWA op grond van 2001/14/EG	dB(A) 92	92 84

11 EG-conformiteitsverklaring

CE Verklaring
Product: Hogedrukreiniger
Type:	Nilsisk C 120.3 / C 125.3 / C 130.1en verwante uitvoeringen van bovengenoemde types
Beschrijving:	230 V 1~, 50 Hz - IP X5
Het ontwerp van het apparaat voldoet aan de vol-gende reglementen:	EG-machinerichtlijn 2006/42/EGEG-laagspanningsrichtlijn 2006/95/EGEG-EMV-richtlijn 2004/108/EG
Toegepaste geharmoniseerde normen: EN 60335-2-79
Toegepaste landelijke normen en technische specifi caties:	IEC 60335-2-79
Naam en adres van de persoon die is bevoegd tot het samenstellen van de technische gegevens:	Anton SørensenGeneral Manager, Technical Operations EAPCNilfi sk-Advance A/SSognevej 25DK-2605 Brøndby
Identiteit en handtekening van de persoon die namens de fabrikant gerechtigd is om de verklar-ing op te stellen:	Anton SørensenGeneral Manager, Technical Operations EAPCNilfi sk-Advance A/SSognevej 25DK-2605 Brøndby
Plaats en datum van de verklaring: Hadsund, 1 oktober 2011

Web: http://www.nilfi_sk.com

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group

Sognevej 25

DK-2605 Brøndby

Tel.: [phone]

E-mail: kundeservice.dk@nilfi sk.com

SALES COMPANIES

AUSTRIA
