Producttype	Passieve subwoofer (kast)
Merk	YAMAHA
Model	BBT-110S
Luidsprekers	1 woofer van 25 cm, 1 tweeter
Toegelaten vermogen	250 W RMS
Impedantie	4 Ω
Ingangstype	Standaard mono-jack (INPUT)
Tweeterregeling	Potentiometer TWEETER LEVEL aan de achterzijde (frequenties > 4 kHz)
Afmetingen (B x H x D)	430 x 372 x 363 mm
Gewicht	14,5 kg
Inbegrepen accessoires	Luidsprekerkabel, gebruiksaanwijzing
Voeding	Passief (geen voeding vereist)
Onderhoud en reiniging	Gebruik een zachte, droge doek om stof te verwijderen. Gebruik geen benzine, wasbenzine of oplosmiddelen.
Veiligheid	Haal de ingangskabel los bij een afwijking (geur, rook, vocht). Open de behuizing niet. Vermijd schokken en overmatige kracht op de bedieningselementen.
Aanbevolen aansluiting	Gebruik de meegeleverde luidsprekerkabel (of een commerciële kabel met standaard mono-connector). Gebruik geen afgeschermde gitaarkabel.
Vereiste versterking	Compatibele versterker of powerhead (impedantie 4 Ω, vermogen tot 250 W RMS).
Aansluiten van meerdere luidsprekers	Let op de totale impedantie (serie of parallel) om de versterker niet te beschadigen.
Reserveonderdelen en repareerbaarheid	Neem voor reparatie contact op met de erkende Yamaha-dealer. Onderdelen niet gespecificeerd in de handleiding.
Beoogd gebruik	Subwoofer voor muziekversterking, geschikt voor studio's, podia en repetities.
Gebruiksomstandigheden	Vermijd direct zonlicht, warmtebronnen, vocht, stof en trillingen.

Veelgestelde vragen - BBT-110S YAMAHA

Hoe sluit ik de BBT-110S aan op een versterker?

Zorg dat de versterker uit staat of het volume op nul staat. Gebruik de meegeleverde luidsprekerkabel om de luidsprekeruitgang van de versterker (bijv. SPEAKER 1) aan te sluiten op de INPUT-ingang van de luidspreker.

Welk versterkingsvermogen wordt aanbevolen voor de BBT-110S?

De luidspreker ondersteunt 250 W RMS bij 4 Ω. Gebruik een versterker die maximaal 250 W RMS bij 4 Ω levert om schade aan de luidsprekers te voorkomen.

Kan ik een standaard gitaarkabel gebruiken om de luidspreker aan te sluiten?

Nee, het wordt afgeraden om een afgeschermde gitaarkabel te gebruiken, omdat het hoge signaalniveau oververhitting van de kabel en schade kan veroorzaken. Gebruik een luidsprekerkabel met een standaard mono-connector.

Hoe stel ik het tweeter niveau in?

Gebruik de potentiometer TWEETER LEVEL aan de achterzijde van de luidspreker om het niveau van de hoge frequenties (boven 4 kHz) aan te passen. Draai hem rechtsom om te verhogen, linksom om te verlagen.

Wat is de impedantie van de BBT-110S?

De impedantie is 4 Ω.

Kan ik meerdere BBT-110S luidsprekers samen aansluiten?

Ja, u kunt ze in serie of parallel aansluiten. Let op: de totale impedantie verandert. In serie telt u de impedanties op; parallel berekent u de totale impedantie met de formule 1/Ztot = 1/Z1 + 1/Z2 + ... . Zorg dat de totale impedantie compatibel blijft met uw versterker.

Hoe reinig ik de BBT-110S?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik nooit benzine, wasbenzine of andere oplosmiddelen die de bekleding kunnen beschadigen.

Wat te doen bij een abnormale geur of rook?

Haal onmiddellijk de ingangskabel los en stop met het gebruik van de luidspreker. Neem contact op met uw Yamaha-dealer voor reparatie.

Is de luidspreker actief of passief?

De BBT-110S is passief: hij heeft geen ingebouwde versterking en moet worden aangesloten op een externe versterker.

Welke accessoires worden meegeleverd met de luidspreker?

De handleiding vermeldt de volgende accessoires: luidsprekerkabel en gebruiksaanwijzing.

GEBRUIKSAANWIJZING BBT-110S YAMAHA

Hartelijk dank voor het aanschaffen van dit YAMAHA BBT410S/BBT210S/BBT110S Luidsprekersystem.

Om zo lang möglichk de Beste prestaties van dit product te kuren verkrijgen raden we aan deze Handleiding zorgvuldig door te lezen voor u het product gaat gebruiken. Bewaar de handleiding goed nadat u hem gelezen heeft zodat u er later nogiens ieits in knot opzoeken.

Voorzorgen

• Om möglich schade te voorkomen,kest u uw versterker en luidsprekers beter Niet gebruiken op de volgende plekken:

• In direct zonlicht of in de buurt van verwarmingsapparatur.
  Op zeer koude of zeer warme plekken.
  Op vier vochtige of zeer stoffige plekken.

• Op plekken die bloat staan aan sterke schokken of trillingen.

• In een van de volgende gezallen dient u zo snel möglich de kabel uit de INPUT aansluiting te halen en verrolgens contact op te nemen met de dealer van wie u het toestel gekocht heeft voor reparatie.

• De luidsprekkerkabel of stekker is beschadigd.

• Er worden geen geluid geproduced, u ruikt iets abnormaals of u ziet rook.
• Een voorwerp is in het toestelterecht gekommen of er is vloeistof op het toestel gemorst.
• Het toestel is nat of vochtig geworden (regen enz.).

• Het toestel vertoont afwijkingen of is beschadigd.

• Voor u het toestel aansluit op een eindversterker of andere apparatuur要去 u alle apparatuur uit zetten (OFF). Doet u dit Niet, dan kan de luidspreker enz. beschadigd raken.

• Wanner u het toestel aansluit op een eindversterker enz. dient u de meegeleverde luidsprekkerabel of een in de handel verkrijgbare luidsprekkerabel (met een standard mono telefonstekker). Gebruik van een gewone afgeschermde gitaarkabel enz. kan leiden tot oververhitting van de kabel of schade.
  Uw Yamaha versterker is een précisie muziekinstrument. Ga er zorgvuldig mee om, maar het Niet vallen en stoot er Niet gegen.
  Zet Niet teveel kracht op de schakelaars en bedieningsorganen.

• Om beschadiging en eventuele elektrische schokken te voorkomen, mag u in geen geval de behuizing openen en knoeien met de interne schakelingen.

• Zet het toestel Niet op een instabiele ondergrond, tafel of op een helling. Stapel ook Niet teveel toestellen op elkaar. Hierdoor kan het toestel omvallen of omkiepen en letsel veroorzaken.

• Als u toestellen wilt stapelen raden we aan de zwenkwieltjes te verwijderen van de behuizing van de versterker/luidspreker om te voorkomen dat ze te makkelijk om können vallen.

• Gebruik in geen beval benzeen, verfverdunner of andere agressieve vloeistoffen om het toestel schoon te makeen, want hierdoor kan de afwerking verkleuren of beschadigd raken. Gebruik alleen een zachte, droge doek om vuil en stof af te nemen.

Technische gegevens

Model	BBT410S	BBT210S	BBT110S
Luidspreker	25 cm Woofer x 4 Tweeter x 1	25 cm Woofer x 2 Tweeter x 1	25 cm Woofer x 1 Tweeter x 1
INPUT aansluiting	Standaard Mono telefoonstekker	Standaard Mono telefoonstekker	Standaard Mono telefoonstekker
Vermogen	250 wrms	250 wrms	250 wrms
Impedantie	4Ω	4Ω	4Ω
Afmetingen (bxhxd)	596 x 640 x 483 mm	596 x 403 x 363 mm	430 x 372 x 363 mm
Gewicht	29 kg	21 kg	14,5 kg
Toebehoren	Luidsprekerkabel Zwenkwieltjes x 4 Handleiding (dit boekje)	Luidsprekerkabel Handleiding (dit boekje)	Luidsprekerkabel Handleiding (dit boekje)

Vereistenversterker

Dit luidsprekersysteme himself opgegeven vermogen van 250 W en een impedantie van 4

Controleer de technische gegevens (uitgangsvermogen/impedantie) van de head/eindoversterker waarop u het luidsprekersysteme gaat aanslui- ten en maak alleen gebruik van apparatuur die aan de eisen van het luidsprekersysteme voldoet.

Als u bovendien van plan bent twee of meer luidsprekersystemen samen te gebruiken, dient u de totale impedantie* van het systeme te bepalen en een head/eindversterker te gebruiken die aan de eisen van het hele samengestelde systeme voldoet.

Aansluitingen

• Om schade aan het luidsprekersystem te voorkomen要去 u de head/eindversterker uit (OFF) zetten of het volume waarvan op "0" voor u iets aansluit.
• Gebruik de meegeleverde luidsprekerkabel of een in de handel verkrijgbare luidsprekerkabel (met een standard mono telefoonstekker) voor deze aansluitingen. Gebruik van een gewone afgeschermde gitaarkabel enz. kan leiden tot oververhitting van de kabel of schade onder het signal te sterk zalহ.

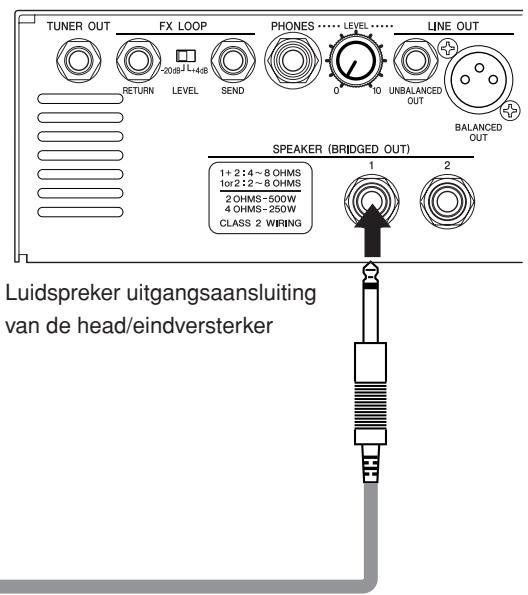

Gebruik de meegeleverde luidsprekerkabel, sluit hiermee de INPUT aansluiting op het achterpaneel van de behuizing aan op luidsprekeruitgangsaansluiting van de head/eindversterker (SPEAKER 1, 2 aansluiting op de Yamaha BBT500H).

Regelen van het uitgangsniveau van de Tweeter

De tweeter produeert hoge tonen, namelijk frequencies boven 4 kHz. Gebruik de TWEETER LEVEL instelling op het achterpaneel van het toestel om het uitgangsniveau van de tweeter te regelen.

* Totale impedantie

Wanner er twee of meer luidsprekerkasten worden gebruikt in een system, za de totale impedantie afhangen van de manier waarop de luidsprekers zijn aangesloten.

In series aansluiten

Totale impedantie = 1 ste luidspreker + 2e luidspreker + 3e luid-spreker ...

Als u drie luidsprekerkasten van 4 elk in série schakelt zoals hier-onder, is de totale impedantie 12 .

- Parallel aansluiten

1 Totale impedantie = 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Als u drie luidsprekerkasten van 4 parallel schakelt zoals hieronder, is de totale impedantie onceveeer 1,3Ω.

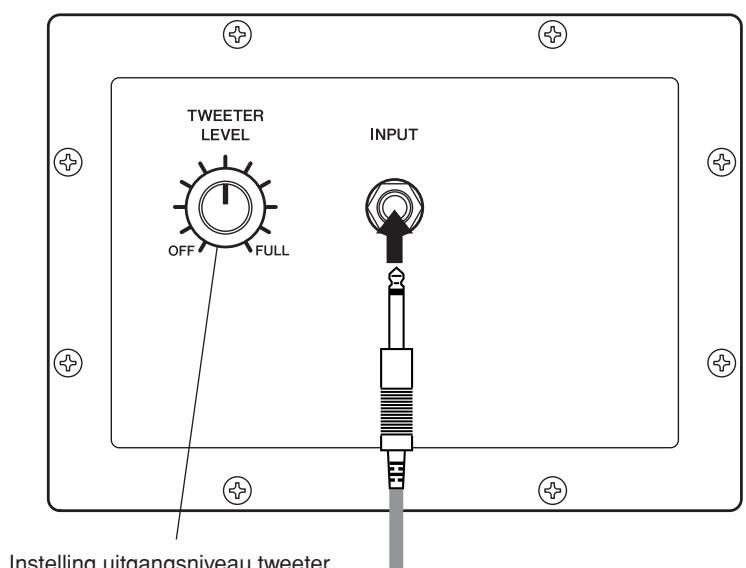

[Achterpaneel luidsprekersystem]

Luidsprekerkabel (meegeleverd)

YAMAHA
