Type	Draagbaar elektronisch toetsenbord
Aantal toetsen	61 standaardmaat toetsen (C1–C6) met Light Guide
Weergave	Groot multifunctioneel LCD-scherm
Polyfonie	Maximaal 16 noten
Voices	100 kwaliteitsvoices (inclusief piano, strijkers, drums, enz.)
Begeleidingsstijlen	100 automatische begeleidingsstijlen
Preset songs	100 ingebouwde songs voor luisteren en lessen
Yamaha Education Suite	Les 1–3, Grade, Talking, Dictionary, ABC/DoReMi, Light Guide
Metronoom	Ja, instelbaar tempo (40–240 bpm) en maatsoort
Transponeren	Ja, ±12 halve noten
Stemmen (Tuning)	Ja, ±50 cent
MIDI	IN/OUT aansluitingen
Aansluitingen	PHONES/OUTPUT, DC IN 12V, SUSTAIN (pedaal), MIDI IN/OUT
Versterker	2 × 2 W
Luidsprekers	2 × 12 cm
Stroomvoorziening	Yamaha PA-3B netadapter of 6 maat D-pen (R20/LR20)
Afmetingen (B×D×H)	931 × 348,8 × 127,9 mm
Gewicht	5,0 kg
Inbegrepen accessoires	Muziekstandaard, Nederlandstalige handleiding, Song Book
Optionele accessoires	Hoofdtelefoon HPE-150, netadapter PA-3B, voetschakelaar FC4/FC5, keyboardstandaard L-2L/L-2C
Onderhoud en reiniging	Gebruik een zachte, droge doek. Geen verdunners, oplosmiddelen of chemische doekjes.
Veiligheid	Niet openen, geen modificaties; gebruik alleen aanbevolen adapter; vermijd vocht; bij problemen uitschakelen en laten controleren door Yamaha Service Center.

Veelgestelde vragen - Portatone EZ-20 YAMAHA

Hoe kan ik de EZ-20 van stroom voorzien?

U kunt de EZ-20 gebruiken met de Yamaha PA-3B netadapter (aanbevolen) of met zes penlite-batterijen (maat D, R20/LR20). Sluit de adapter aan op de DC IN 12V-aansluiting en een stopcontact. Voor batterijgebruik opent u het batterijcompartiment aan de onderkant en plaatst u de batterijen volgens de polariteit.

Hoe gebruik ik de lesfunctie?

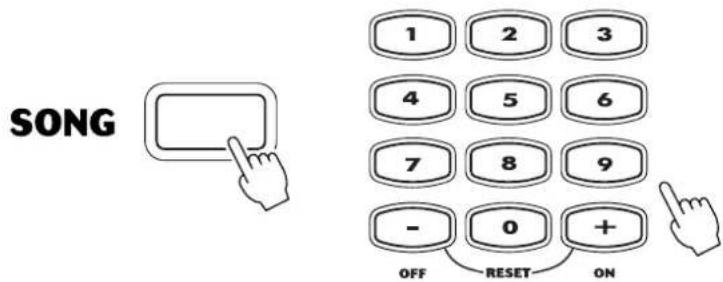

Druk op de [SONG]-knop, selecteer een lesnummer (001–100). Kies de hand (links [L] of rechts [R]) en druk vervolgens op een van de LESSON [1]-[3]-knoppen voor Timing, Waiting of Minus One. De Light Guide toont welke toetsen u moet spelen.

Kan ik het tempo van een song of begeleiding aanpassen?

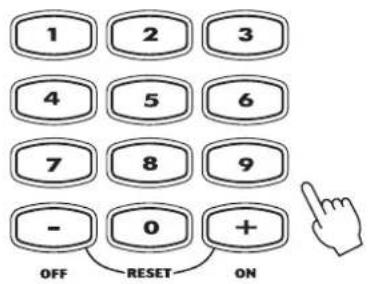

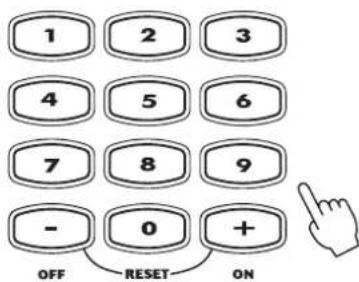

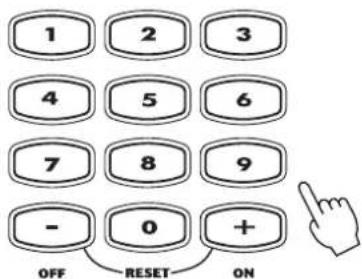

Ja, druk op [TEMPO/TAP] en gebruik de numerieke toetsen of [+]/[-] om de waarde in te stellen (40–240 bpm). U kunt ook viermaal tikken op [TEMPO/TAP] voor een 4/4-maat om het tempo in te tikken.

Hoe sluit ik een hoofdtelefoon aan?

Steek de stekker van de hoofdtelefoon in de PHONES/OUTPUT-aansluiting op het achterpaneel. De ingebouwde luidsprekers worden dan automatisch uitgeschakeld.

Wat is de Light Guide en hoe schakel ik deze in?

De Light Guide zijn verlichte toetsen die aangeven welke toetsen u moet spelen tijdens lessen of het afspelen van songs. Druk op [LIGHT ON/OFF] om hem aan of uit te zetten.

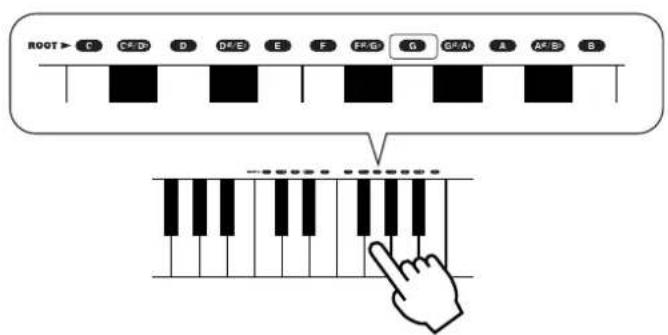

Hoe gebruik ik de Dictionary-functie om akkoorden te leren?

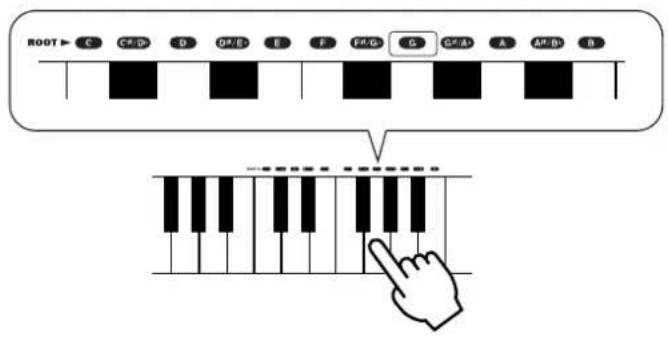

Druk op [Dict.], speel de grondtoon van het akkoord op het toetsenbord (bijv. G), geef dan het akkoordtype aan (bijv. M7). De display toont de noten en de Light Guide licht op. Speel de juiste toetsen; de akkoordnaam knippert en een felicitatiemelodie klinkt bij succes.

Kan ik een sustainpedaal aansluiten?

Ja, sluit een optionele voetschakelaar (Yamaha FC4 of FC5) aan op de SUSTAIN-aansluiting. Het pedaal werkt als een demperpedaal; houd het ingedrukt om het geluid langer aan te houden.

Wat moet ik doen als er geen geluid uit het toetsenbord komt?

Controleer eerst of het volume niet te laag staat (MASTER VOLUME). Zorg dat er geen hoofdtelefoon is aangesloten in de PHONES/OUTPUT-aansluiting. Controleer de stroomvoorziening (adapter of batterijen). Als het probleem aanhoudt, schakel het apparaat uit en neem contact op met een Yamaha Service Center.

Hoe kan ik mijn eigen tempo instellen met de Tap-functie?

Druk vier keer (voor een 4/4-maat) of drie keer (voor een 3/4-maat) op de [TEMPO/TAP]-knop in het gewenste tempo. De EZ-20 stelt het begeleidingstempo in op uw tikken.

Welke soorten akkoordherkenning ondersteunt de EZ-20?

De EZ-20 ondersteunt twee systemen: Single Finger (speel majeur, mineur, septiem, mineur septiem met 1-3 vingers) en Fingered (speel akkoorden volledig). Activeer de automatische begeleiding met [ACMP ON/OFF] en speel akkoorden in het lage toetsenbereik.

GEBRUIKSAANWIJZING Portatone EZ-20 YAMAHA

Nederlandstalige Handleiding

Dit product heeft batterijen of een externe spanningsvoorziening nodig (adapter). Sluit dit product NIET aan op een andere spanningsvoorziening of adapter dan in de handleiding wordt beschreven, dan op het naamplaatje staat of die speciaal wordt aanbevolen door Yamaha.

Dit product zou alleen gebruikt mogen worden met de bijgeleverde componenten of een kar, rek of standaard die speciaal wordt aanbevolen door Yamaha. Als een kar, of iets dergelijks, wordt gebruikt, neem dan alstublieft alle veiligheidsmarkeringen en instructies die het product vergezellen, in acht.

SPECIFICATIES ONDERHEVIG AAN WIJZIGINGEN:

Wij menen dat de informatie die deze handleiding bevat juist is op het moment van drukken. Yamaha houdt zich echter het recht voor de specificaties te veranderen of aan te passen, zonder kennisgeving en zonder de verplichting reeds bestaande modellen daar aan te passen. Dit product, alleen of in combinatie met een versterker en hoofdtelefoon of luidsprekers, kan in staat zijn geluidsniveaus voort te brengen die tot permanente gehoorbeschadiging kunnen leiden. Gebruik GEEN hoge of onaangename volumeniveaus gedurende een langere tijd. Mocht u gehoorbeschadiging of oorsuizen ervaren, dan kunt u het best contact opnemen met een KNO-arts of gehoordeskundige. BELANGRIJK: Des te harder het geluid, des te korter de tijd die nodig is om tot gehoorbeschadiging te leiden.

MERK OP:

Servicekosten die worden gemaakt vanwege een gebrek aan kennis van hoe een functie of effect werkt (als het apparaat wordt gebruikt waarvoor het is ontworpen) vallen niet onder de fabrieksgarantie en komen derhalve voor rekening van de gebruiker. Bestudeer daarom deze handleiding zorgvuldig en raadpleeg uw dealer voordat u om service verzoekt.

MILIEU ZAKEN:

Yamaha streeft ernaar om producten te maken die zowel veilig als milieuvriendelijk zijn. Wij menen oprecht dat onze producten en de gebruikte productie methodes aan deze doelstellingen voldoen. Om ons zowel aan de letter als de geest van de wet te houden, willen we dat u zich bewust bent van de volgende zaken:

Kennisgeving batterij:

Dit product KAN een kleine niet oplaadbare batterij bevatten die (indien van toepassing) vastgesoldeerd zit. De gemiddelde levensduur van zo'n batterij is ongeveer vijf jaar. Als vervanging noodzakelijk wordt, neem dan contact op met gekwalificeerd service personeel om de vervanging uit te voeren.

Dit product kan ook werken met een normaal gangbaar type batterij. Enkele daarvan kunnen oplaadbaar zijn. Vergewis u ervan dat de op te laden batterij inderdaad oplaadbaar is en dat de oplader geschikt is voor het desbetreffende type batterij.

Als u batterijen plaatst, gebruik dan nooit oude en nieuwe batterijen en verschillende soorten batterijen door elkaar. De batterijen

MOETEN juist worden geplaatst. Niet overeenkomende soorten of foutieve plaatsing kunnen leiden tot oververhitting en scheuren van de batterijbehuizing.

Waarschuwing:

Probeer geen enkele batterij uit elkaar te halen of te doorboren. Houd alle batterijen bij kinderen vandaan. Zorg dat lege batterijen niet bij het normale afval komen, maar zorg dat ze zo spoedig mogelijk als Klein Chemisch Afval worden ingeleverd. Opmerking: Informeer bij een willekeurige leverancier van batterijen in uw omgeving naar informatie over de verwijderingsvoorschriften voor batterijen.

Opmerking over verwijdering:

Als u dit product weg wilt doen omdat het kapot is en niet meer gemaakt kan worden of omdat het apparaat aan het eind van zijn bruikbare levensduur is, vergewis u er dan van wat de wettelijke regelingen op dat moment zijn voor het verwijderen van producten die lood, batterijen, plastics, etc. bevatten. Als uw leverancier u daarmee niet kan helpen, neem dan alstublieft direct contact op met Yamaha.

POSITIE NAAMPLAATJE:

Het naamplaatje bevindt zich aan de onderzijde van het product. U vindt hierop het modelnummer, serienummer, vereisten voor de spanningsvoorziening, etc. Het is verstandig om het modelnummer, het serienummer en de aankoopdatum in de hieronder gereserveerde ruimte te noteren. Bewaar ook uw officiële aankoopbon, aangezien dat uw garantiebewijs is.

Model

Serienummer

Aankoopdatum

92-BP (onderkant)

BEWAAR DEZE HANDLEIDING ALSTUBLIEFT

MH = Meertalige Handleiding

Als er in deze Nederlandstalige handleiding wordt verwezen naar een bladzijde met daarachter de vermelding MH, dan is dat een verwijzing naar het betreffende bladzijdenummer in de Meertalige Handleiding of Engelstalige handleiding, die bij het instrument is geleverd.

Deze handleiding is uitsluitend bedoeld om u te helpen zich de bediening van het instrument eigen te maken.

Er kunnen derhalve geen rechten aan ontleend worden.

VOORZORGSMAATREGELEN

LEES DIT ZORGVULDIG DOOR VOORDAT U VERDER GAAT

* Bewaar deze handleiding op een veilige plaats voor eventuele latere bestudering.

WAARSCHUWING

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om te voorkomen dat u gewond raakt of zelfs sterft als gevolg van elektrische schokken, kortsluiting, schade, brand of andere gevaren. De maatregelen houden in, maar zijn niet beperkt tot:

• Open het instrument niet, haal de interne onderdelen niet uit elkaar en modificeer het instrument niet. Het instrument bevat geen door de gebruiker te vervangen onderdelen. Als het instrument stuk lijkt te zijn, stop dan met het gebruiken van het instrument en laat het nakijken door een Yamaha Service Center.
• Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van water of onder natte of vochtige omstandigheden en plaats geen voorwerpen op het instrument die vloeistoffen bevatten die in de openingen kunnen vallen.
• Als het snoer van de adapter beschadigd is of stuk gaat, als er plotseling geluidsverlies is in het instrument, of als er plotseling een geur of rook uit het instrument komt, moet u het instrument

onmiddellijk uit zetten, de stekker uit het stopcontact halen en het instrument na laten kijken door een officieel Yamaha Service Center.

• Gebruik alleen de aanbevolen adapter (PA-3B of gelijkwaardige door Yamaha aanbevolen adapter). Gebruik van een andere adapter kan brand en defecten veroorzaken.
• Haal altijd de stekker uit het stopcontact voor u het instrument schoonmaakt. Haal nooit een stekker uit het stopcontact met natte handen.
• Controleer zo nu en dan de stroomstekker en verwijder stof en vuil dat zich erop verzameld heeft.

PAS OP

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om eventuele lichamelijke verwondingen te voorkomen, of beschadiging aan andere instrumenten of bezittingen. De maatregelen houden in, maar zijn niet beperkt tot:

• Plaats de adapter niet in de buurt van warmtebronnen zoals kachels of radiatoren. Verbuig of beschadig het snoer niet, plaats er geen zware voorwerpen op en leg het niet op een plaats waar mensen er over kunnen struikelen of er voorwerpen over kunnen rollen.
• Als u de stekker uit het stopcontact haalt, moet u altijd aan de stekker trekken, nooit aan het snoer.
• Sluit het instrument niet aan op een stopcontact dat een T-plug bevat. Dit kan resulteren in een verminderde geluidskwaliteit en het stopcontact oververhitten.
• Haal de adapter uit het stopcontact gedurende een elektrische storm (b.v. onweer), of als u het instrument gedurende lagere tijd niet gebruikt.
• Vergewis u er van dat de batterijen altijd op de juiste manier geplaatst worden (let op de + en - tekens). Doet u dit niet, dan kan dit leiden tot oververhitting, brand of lekken van batterijvloeistof.
• Vervang altijd alle batterijen tegelijk. Gebruik geen nieuwe batterijen in combinatie met oude batterijen. Ook moet u geen verschillende batterijsoorten (bijvoorbeeld alkaline en mangaan of verschillende merken) door elkaar gebruiken. Dit kan leiden tot oververhitting, brand of lekken van batterijvloeistof.
• Gooi batterijen nooit in het vuur.
• Probeer geen niet oplaadbare batterijen op te laden.
• Haal de batterijen uit het instrument als u het gedurende een langere periode niet gebruikt, om schade door lekken van de batterijen te voorkomen.
• Houd batterijen weg van kinderen.
• Vermijd contact met de vloeistof als een batterij lekt. Als de batterijvloeistof in contact mocht komen met uw ogen, mond of huid was het dan onmiddellijk met water en raadpleeg een arts. Batterijvloeistof is corrosief en kan mogelijk gezichtsverlies of chemische verbranding veroorzaken.

• Voordat u het instrument aansluit op andere elektronische componenten moet u alle betreffende apparatuur uitzetten. Voordat u alle betreffende apparatuur aanzet moet u alle volumes op het minimum zetten. Voer de volumes van alle componenten, na het aanzetten, geleidelijk op tot het gewenste luisterniveau.

• Stel het instrument niet bloot aan extreme schokken of stof, extreme koude of warme omstandigheden (zoals in direct zonlicht, bij de verwarming, of in de auto) om vervorming van het paneel of schade aan de interne elektronica te voorkomen.

• Gebruik het instrument niet in de buurt van elektrische producten zoals televisies, radio's of luidsprekers, aangezien dit interferentie kan veroorzaken die de prestaties van de andere apparatuur kan beïnvloeden.
• Plaats het instrument niet op een onstabiele plek waar het kan omvallen.
• Haal voordat u het instrument verplaatst alle kabels en de adapter los.
• Gebruik bij het schoonmaken een zachte droge doek. Gebruik bij het schoonmaken geen verfverdunners (b.v. thinner), oplosmiddelen, schoonmaakmiddelen of chemische schoonmaakdoekjes. Plaats ook geen vinylen, plastic of rubberen voorwerpen op het instrument, want dit kan verkleuring veroorzaken.
• Leun niet op en plaats geen zware voorwerpen op het instrument, ga voorzichtig om met de knoppen, schakelaars en aansluitingen.
• Gebruik uitsluitend de standaards en rekken die voor uw instrument aanbevolen zijn. Als u het instrument vast maakt aan de standaard gebruik dan uitsluitend de bijgeleverde schroeven. Anders kan dit leiden tot beschadiging van de interne componenten of het vallen van het instrument.
• Gebruik het instrument niet te lang op een niet comfortabel geluidsniveau aangezien dit permanent gehoorverlies kan veroorzaken. Als u gehoorbeschadiging of suizen in uw oor constateert, neem dan contact op met een KNO-arts of gehoordeskundige.
• Gedurende een lagere tijd spelen terwijl u naar de lichten kijkt kan vermoeide ogen en een stijve nek/schouders veroorzaken. Voor uw welzijn en gezondheid adviseren wij u dat u voor elk uur tien minuten pauze neemt.

Yamaha kan niet verantwoordelijk worden gesteld voor schade veroorzaakt door oneigenlijk gebruik of modificaties aan het instrument, of data die verloren is gegaan.

Zet het instrument altijd uit als u het niet gebruikt.

Lege batterijen vallen onder Klein Chemisch Afval en dienen als zodanig behandeld te worden.

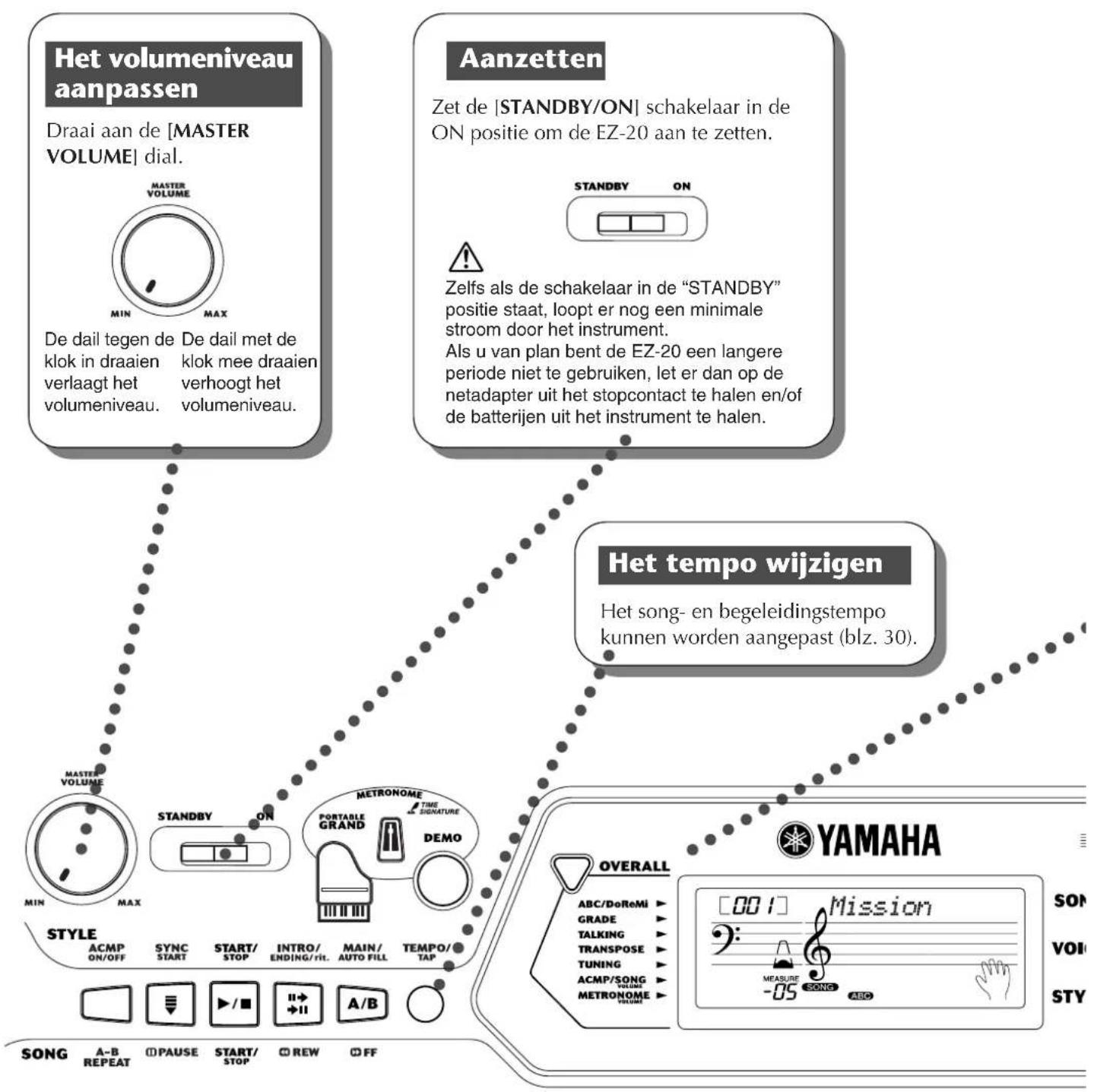

Gefeliciteerd met uw aanschaf van de Yamaha EZ-20 PortaTone!

U bezit nu een draagbaar keyboard dat een aantal geavanceerde functies bevat, een fantastisch geluid heeft en buitengewoon gemakkelijk is in het gebruik. Deze kenmerken maken dit instrument tot een uitzonderlijk expressief en veelzijdig instrument. Lees deze gebruiksaanwijzing zorgvuldig door terwijl u uw nieuwe EZ-20 bespeelt, om volledig gebruik te kunnen maken van zijn vele mogelijkheden.

Hoofdkenmerken

De EZ-20 is een hoogwaardig maar gebruiksvriendelijk keyboard met de volgende eigenschappen en functies:

Yamaha Educatie Pakket

De EZ-20 is uitgerust met het nieuwe Yamaha Educatie Pakket — een set leermiddelen die gebruik maakt van de laatste technologie om het leren en spelen van muziek plezieriger te maken dan ooit tevoren!

Het Yamaha Educatie Pakket bevat:

● Les...... blz. 35

De gemakkelijk te gebruiken lesfunctie, leidt u door de gedeelten van een song — net als een geduldige leraar! Selecteer één van de 100 songs op de EZ-20 en leer eerst de linker- en rechterhandpartijen afzonderlijk en dan tezamen. De lesfunctie beschikt over drie eenvoudige stappen om u te helpen u de songs eigen te maken: Timing, Waiting en Minus Één.

● Grade & Talking (Beoordelen & Spreken)...... blz. 38 en 39

De EZ-20 beschikt ook over de Grade en Talking eigenschappen. Grade is een virtuele "leraar," die uw praktijksessies evalueert en uw optreden inschaalt. De gemakkelijke Talking functie "kondigt", naast andere dingen, elke stap van de les aan, alsook uw "beoordeling".

● Dictionary (woordenboek)...... blz. 52

Dictionary is een ingebouwde "akkoordenencyclopedie" die u leert hoe u een akkoord moet spelen door u de juiste noten in de display te laten zien — perfect voor als u de naam van een akkoord weet en u wilt deze snel kunnen spelen!

● Verlichting ...... blz. 32

Als u de lesfunctie gebruikt of Dictionary, geven de toetsindicators aan welke toetsen u moet bespelen. Ook, tijdens song afspelen, geven ze de toetsen die gespeeld worden aan.

● ABC/DoReMi...... blz. 43

De EZ-20 zingt de melodie met "A, B, C..." of "DoReMi." Ook leidt de EZ-20 u terwijl u de Les functie gebruikt, door de volgende noot vooruit te zingen met "A, B, C" of "DoReMi."

Portable Grand (vleugel)...... blz. 40

De EZ-20 bevat ook een Portable Grand functie voor een realistische vleugel weergave. Drukken op de [PORTABLE GRAND] knop roept direct de verbluffend authentieke "Stereo Sampling Piano" klank op en configureert de hele EZ-20 voor optimaal piano spelen. Speciale Pianist stijlen — met alleen pianobegeleiding — zijn ook voor handen.

Andere krachtige eigenschappen:

◆ Uitzonderlijk realistische en dynamische geluiden met 100 voices, gebruikmakend van digitale opnamen van daadwerkelijke instrumenten.
◆ 100 dynamisch automatische begeleidingstijlen, elke met verschillende Intro, Main A en B, en Ending secties. Alle stijlen (met uitzondering van de Piano stijlen) hebben ook hun eigen twee Fill-in Patterns.
◆ Een grote custom LCD geeft u in een oogopslag, handige bevestiging van alle belangrijke instellingen, alsook akkoord en noot indicaties.
◆ 100 songs, voor uw luisterplezier - of voor gebruik met de geavanceerde leshulpmiddelen van het Yamaha Educatie Pakket.
◆ Gemakkelijke bediening van de begeleidingsstijlen - inclusief Tempo, Tap Tempo en onafhankelijk Begeleidingsvolume.
◆ Multi Pads, voor onmiddellijk toevoegen van speciale instrumentale breaks, fills en frases aan uw spel.
◆ One Touch Setting (OTS), voor automatisch oproepen van een geschikte voice voor spelen bij de geselecteerde stijl en song.
◆ MIDI aansluitingen voor koppeling met andere MIDI apparaten.
◆ Ingebouwde, hoge-kwaliteit stereo versterker/luidsprekersysteem.

Inhoud

Opstellen 8

Spanningsvoorzieningen ...... 8

Een hoofdtelefoon gebruiken..... 9

Een keyboardversterker of stereo- installatie gebruiken .... 9

Een voetschakelaar gebruiken ..... 9

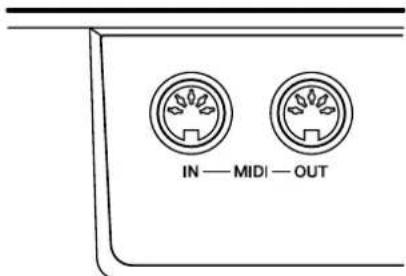

Gebruik van de MIDI aansluitingen . 9

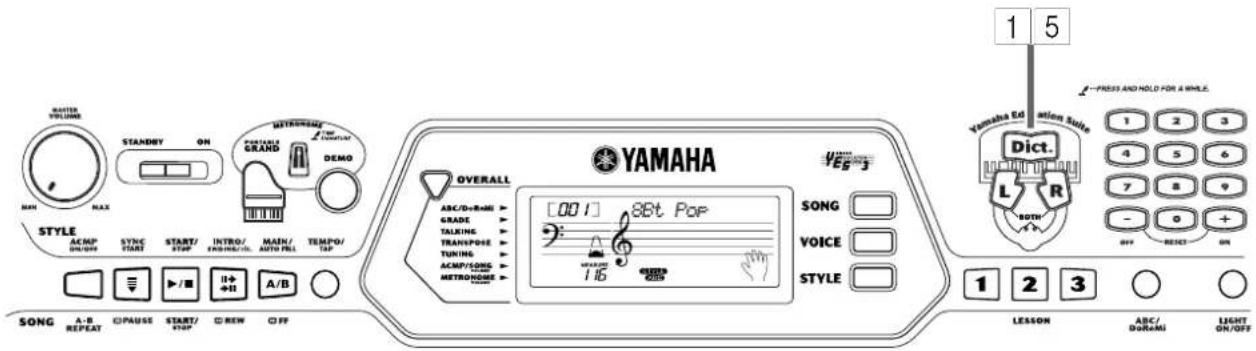

Bedieningspaneel en aansluitingen 10

Quick Guide......12

Songs 12

De demosongs afspelen......12

Een enkele song afspelen .....13

Lessen 14

De Lesfunctie....14

Voices 16

De Piano bespelen ......16

Met de metronoom meespelen..16

De ABC/DoReMi Voices bespelen.. 17

Andere Voices selecteren en bespelen....17

Autmatische Begeleiding ..... 18

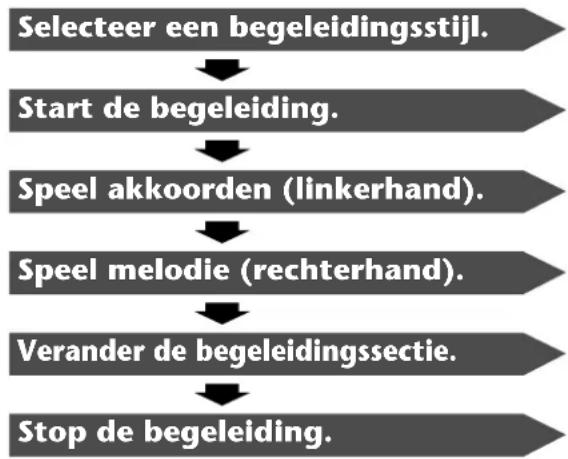

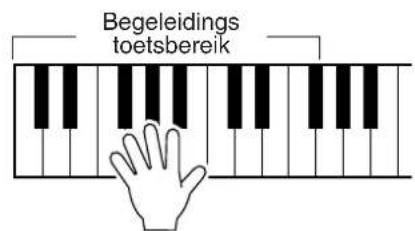

De Automatische begeleiding gebruiken 18

Akkoorden opzoeken in de Dictionary....20

Paneel Display Indicaties .....22

Songs selecteren en afspelen..28

Luisteren naar een Demo Song ..28

Een Song selecteren en afspelen 28

Het Tempo aanpassen ....30

Tap Functie 30

Songvolume Niveau......31

Schakel de Light Guide aan en uit ....32

Multi Pads ......33

A-B Repeat (herhaling) ....34

Song Lessen ....35

De Lesfunctie gebruiken...... 35

ABC/DoReMi Gids 37

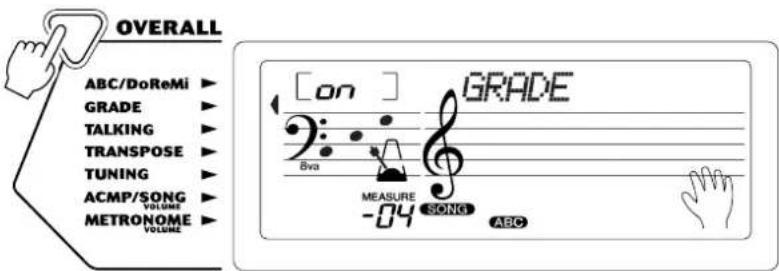

Grade (beoordelen) 38

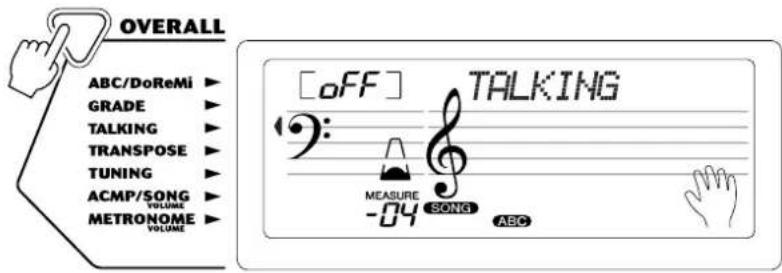

Talking (spreken) 39

Portable Grand (vleugel) .....40

De metronoom gebruiken ..... 40

Een Tempo instellen 40

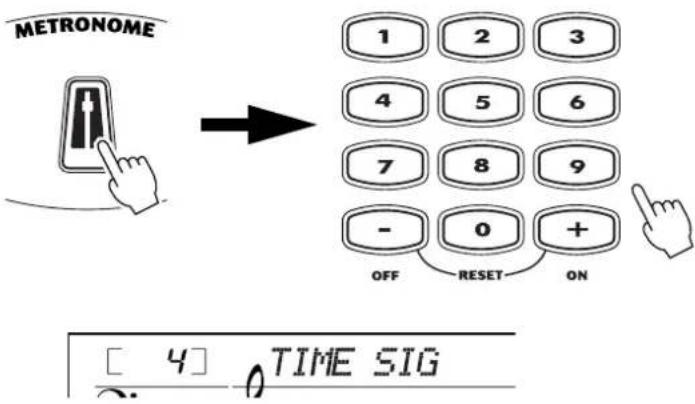

De maatsoort van de metronoom instellen.... 41

Het Metronoomvolume aanpassen.... 41

Voices bespelen......42

Een voice selecteren 42

Een voice bespelen 42

Transponeren 44

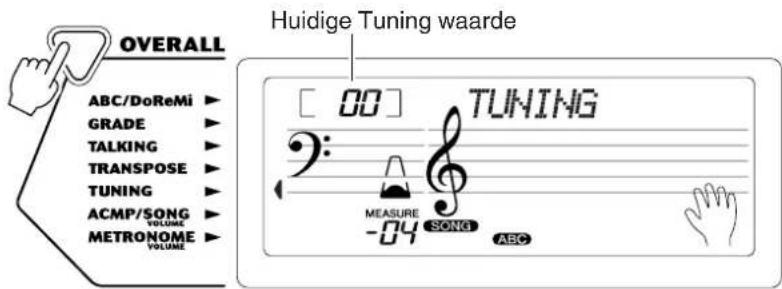

Tuning (stemmen) 45

Automatische Begeleiding.....46

Een Stijl selecteren 46

De Begeleiding starten...... 47

Sync start.... 47

Start.... 47

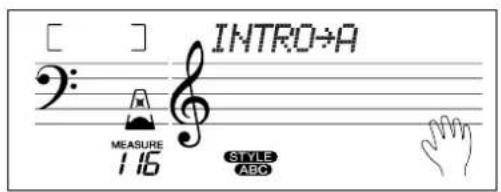

Tap start 48

De Begeleiding stoppen...... 48

Het Tempo wijzigen 49

Automatische Begeleiding gebruiken—Multi Fingering .... 50

Single Finger Akkoorden...... 50

Fingered Akkoorden 51

Akkoorden opzoeken in de dictionary.... 52

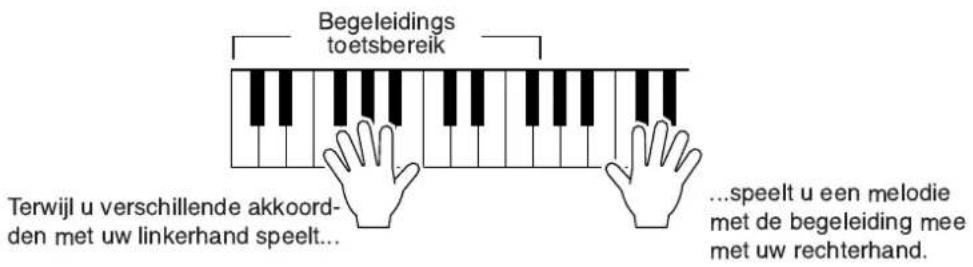

Speel een Melodie mee met de begeleiding.... 55

Het begeleidingsvolume aanpassen.... 55

De Begeleidingssectie veranderen 56

Intro 56

Main.... 57

Ending....57

MIDI Functies.... 58

Over MIDI 58

MIDI Aansluitingen.... 58

Hoe kan MIDI worden gebruikt? 59

Problemen oplossen...... 60

Voice Overzicht ...... 61MH\*

Opmerkingen bij het

Voice Overzicht 61

Geluidseffecten &

Drum Kit Overzicht ..... 63MH\*

Stijl Overzicht &

Multipads...... 64MH\*

MIDI Implementatie

Overzicht 66

Opmerkingen bij het

MIDI Implementatie Overzicht .. 61

Specificaties...... 69

Index...... 70

MH*Als er in deze handleiding bij een bladzijdeverwijzing de letters MH zijn toegevoegd, wil dit zeggen dat deze alleen te vinden zijn in de bij het instrument geleverde Meertalige of Engelstalige Handleiding

Spanningsvoorzieningen

Ofschoon de EZ-20 zowel via een apart verkrijgbare netadapter als op batterijen werkt, beveelt Yamaha het gebruik van de netadapter aan, als dat maar enigszins mogelijk is. Gebruik van een adapter is milieuvriendelijker dan batterijen.

■ Gebruik van een adapter

Gebruik van een netadapter wordt aanbevolen, vooral als u de EZ-20 gedurende een langere tijd gebruikt.

① Zorg ervoor dat de [STANDBY/ON] schakelaar van de EZ-20 op STANDBY staat.
② Sluit het éne eind van de adapter aan op de DC IN 12V aansluiting op het achterpaneel van uw EZ-20.
③ Sluit het andere eind aan op een geschikt stopcontact.

Gebruik UITSLUITEND de Yamaha PA-3B adapter (of een andere speciaal door Yamaha aanbevolen adapter) om uw instrument via het lichtnet te voeden.

Gebruik van andere adapters kan leiden tot onherstelbare beschadiging van zowel de adapter als de EZ-20.

! PAS OP

Koppel de netadapter los als u de EZ-20 niet gebruikt tijdens een elektrische storm.

■ Gebruik van batterijen

① Draai het instrument ondersteboven en haal het batterijenklepje weg.

② Plaats zes 1,5 volt maat "D", R20P (LR20) of gelijkwaardige batterijen, zoals in de illustratie aangegeven, waarbij u er op moet letten dat de plus en de min juist gericht zijn.

③ Plaats het batterijenklepje weer terug. Als de batterijen leeg raken en de batterijspanning zakt onder een bepaald niveau, kan het zijn dat de EZ-20 niet goed klinkt of niet goed functioneert. Vervang, zodra dit gebeurt, alle zes de batterijen door een complete set nieuwe, lettend op de waarschuwingen hieronder.

! PAS OP

• Plaats de batterijen in de juiste richting, er op lettend dat de positive en negative aansluitingen (+ en -) van de batterijen overeenkomen met het label. Als de richting niet overeenkomt met het label, kunnen de batterijen warmte genereren, brand veroorzaken of gaan lekken.
• Gebruik nooit oude en nieuwe of verschillende soorten (bijvoorbeeld alkaline en mangaan) batterijen door elkaar.
• Om lekken van de batterijen te voorkomen dient u de batterijen uit het instrument te halen als deze voor een langere tijd niet gebruikt wordt.
• Zelfs als de schakelaar in de "STANDBY" positie staat, loopt er nog een minimale hoeveelheid stroom door het instrument.

Als u de EZ-20 gedurende langere tijd niet gebruikt, haal dan ook de netadapter los van het stopcontact en/of verwijder de batterijen uit het instrument.

Een hoofdtelefoon gebruiken

Om privé te oefenen en te spelen zonder anderen te storen, kunt u een hoofdtelefoon aansluiten op de PHONES/OUTPUT-aansluiting op het achterpaneel. Het geluid van het ingebouwde speakersysteem wordt automatisch uitgeschakeld, zodra u een plug in deze aansluiting steekt.

PAS OP

Gebruik de hoofdtelefoon niet gedurende een lange tijd met hoge volumeniveaus. Anders kunt u uw gehoor beschadigen.

Een keyboardversterker of een stereo-installatie aansluiten

Alhoewel de EZ-20 is uitgerust met een ingebouwd speakersysteem, kunt u toch via een extern versterker/speakersysteem spelen. Zorg er eerst voor dat de EZ-20 en alle externe apparaten uitgeschakeld zijn en sluit dan het éne eind van een stereo audiokabel aan op de LINE IN of AUX IN aansluiting(en) op het andere apparaat en het andere eind op de PHONES/OUTPUT-aansluiting achter op de EZ-20.

PAS OP

Zet, om beschadiging van de luidsprekers te voorkomen, de volumeregeling van het externe apparaat op de minimum-stand voordat u de aansluiting maakt. Het negeren van deze waarschuwingen kan leiden tot elektrische schokken of beschadiging van apparatuur. Stel als de apparatuur weer aan staat het gewenste volume in door geleidelijk tijdens het spelen de volumes weer te verhogen.

Een voetschakelaar gebruiken

Met deze aansluiting kunt u een optionele voetschakelaar (Yamaha FC4 of FC5) gebruiken om het geluid van de voices te verlengen. Deze voetschakelaar werkt op

dezelfde manier als een demperpedaal op een akoestische piano — houd de voetschakelaar ingetrapt terwijl u speelt, om het geluid langer aan te houden.

Opm.

- Zorg dat de pedaal juist is aangesloten op de SUSTAIN aansluiting voor u de EZ-20 aanzet. - Houd de pedaal niet ingetrapt op het moment dat u de EZ-20 aanzet. Hierdoor zou de polariteit van de voetschakelaar worden omgedraaid, wat een omgekeerde werking tot gevolg heeft.

Gebruik van de MIDI aansluitingen

De EZ-20 is ook uitgerust met MIDI-aansluitingen, waardoor u de EZ-20 op andere MIDI instrumenten en media aan kunt sluiten. (Zie voor meer informatie blz. 58.)

Opm.

- Er moeten speciale MIDI kabels (apart te koop) worden gebruikt om MIDI apparaten te verbinden. Deze zijn o.a. te koop bij muziekwinkels. - Gebruik nooit MIDI kabels die langer zijn dan ongeveer 15 meter. Kabels die langer zijn kunnen ruis oppikken hetgeen data fouten kan veroorzaken fout.

Muziekstandaard

Plaats de onderste rand van de bijgeleverde muziekstandaard in de uitsparing die zich bovenaan het bedieningspaneel van de EZ-20 bevindt.

Bedieningspaneel en aansluitingen

Bedieningspaneel

① [MASTER VOLUME] knop...... 22
② Aan/uit schakelaar ([STANDBY/ON])... 22
③ [PORTABLE GRAND] knop...... 40
④ [METRONOME] knop.... 40
⑤ [DEMO] knop 28
⑥ [OVERALL] knoppen...... 23
⑦ [SONG] knop.... 28
8 [VOICE] knop 42
⑨ [STYLE] knop 46
⑩ [Dict.] (DICTIONARY) knop ..... 52
1 LESSON [L] (Links) en [R] (Rechts) knoppen.. 35
⑫ Numerieke toetsenbord, [+/ON] en [-/OFF] knoppen.... 25
13 [ACMP ON/OFF] / [A-B REPEAT] knop....47, 34
14 [SYNC START] / [PAUSE] knop ..... 47, 29
15 [START/STOP] knop 29
16 [INTRO/ENDING/rit.] / [REW] knop .... 56, 29
17 MAIN/AUTO FILL] / [FF] knop ...... 57, 29
18 [TEMPO/TAP] knop 30
19 LESSON [1]-[3] knop.... 35
20 [ABC/DoReMi] knop 43
21 [LIGHT ON/OFF] knop....32

Achterpaneel

22 MIDI IN, OUT aansluitingen.... 10
23 SUSTAIN aansluiting.... 10
24 PHONES/OUTPUT aansluiting 10
25 DC IN 12V aansluiting .... 8

Quick Guide

STAP 1 Songs

De demosongs afspelen

De demosongs (001 - 100) geven een goede indruk van de geavanceerde mogelijkheden en de verbazingwekkende geluiden van de EZ-20. Laten we meteen de demosongs afspelen te beginnen met 001...

1 Druk op de [DEMO] knop.

Demo song 001 begint spelen. Als de song klaar is, beginnen de daaropvolgende songs (002, 003...) achtereenvolgens te spelen.

*Wilt u meer weten? Zie blz. 28.

Als u niet wilt dat de Demo songs worden afgespeeld als u op de [DEMO] knop drukt, zet dan de EZ-20 aan terwijl u de de [DEMO] knop ingedrukt houdt. Om het Demo afspelen weer mogelijk te maken, zet u de EZ-20 op de gewone manier aan.

Een enkele song afspelen

Natuurlijke kunt u afzonderlijk elk van de EZ-20's songs (001–100) selecteren en afspelen. Ook kunt u gewoon door op de [START/STOP] knop te drukken het afspelen starten.

1 Start de song.

Als de EZ-20 wordt aangezet, wordt de song "003: Linus En Lucy" geselecteerd. Zie voor instructies over songs selecteren blz. 28.

2 De song stoppen.

*Wilt u meer weten? Zie blz. 28.

[Song Overzicht]

Nr.	Songnaam
Favorite
1	Mission: Impossible
2	Beauty And The Beast
3	Linus And Lucy
4	Can You Feel The Love Tonight
5	Celebratio
6	Unchained Melody
7	Whole New World
8	Chopsticks
9	Georgia On My Mind
10	Don't Let The Sun Go Down On Me
11	Rhapsody In Blue
12	Bill Bailey (Won't You Please Come Home)
13	When Irish Eyes Are Smiling
14	Down By The Riverside
15	Fascination
16	America The Beautiful
17	Take Me Out To The Ball Game
18	When The Saints Go Marching In
19	Tain't Nobody's Business If I Do
20	Happy Birthday To You
Piano/Classical
21	Für Elise
22	Menuett (J.S. Bach)
23	Turkish March
24	Marcia Alla Turca

Nr.	Songnaam
25	Valsc Op.64-1 "Petit chien"
26	Etude Op.10-3 "Chanson De L'adieu"
27	esu, Joy Of Man's Desiring
28	Symphonie Nr.9
29	Gavotte
30	Fröhlicher Landmann
31	Polonaise
32	Canon
33	Heidenröslein
34	Träumerei
35	From The New World
36	Frühlingslied
37	Menuett (J. Krieqer)
38	Liebesträume Nr.3
39	Blumenlied
40	Valsc Des Fleurs (From "The Nutcracker")
41	Air On The G String
42	Die Forelle
43	Marche (From "The Nutcracker")
44	Iumoreske
45	Pizzicato Polka
46	Ave Maria (F. Schubert)
47	Ave Maria (C. Gounod)
48	Wiegenlied (B. Flies)
49	Wiegenlied (F. Schubert)
50	Wiegenlied (J. Brahms)

Nr.	Songnaam
Duet
51	Ten Little Indians
52	Scarborough Fair
53	Wenn Ich Ein Vöglein Wär ?
54	To A Wild Rose
55	Air De T'oréador "Carmen"
World
56	Twinkle Twinkle Little Star
57	Grandfather's Clock
58	Beautiful Dreamer
59	Greensleeves
60	Believe Me, If All Those Endearing Young Charms
61	Dixie
62	Home Sweet Home
63	Amazing Grace
64	Aura Lce
65	My Old Kentucky Home
66	Aloha Oe
67	Die Lorelei
68	Londonderry Air
69	Auld Lang Sync
70	Carry Me Back To Old Virginny
71	The Yellow Rose Of Texas
72	Long, Long Ago
73	London Bridge
74	Old Folks At Home
75	O Du Lieber Augustin

Nr.	Songnaam
76	My Darling Clementine
77	Souvenir De Moscou Op.6
78	If You're Happy And You Know It
79	Oh! Susanna
80	Jeanie With The Light Brown Hair
81	I've Been Working On The Railroad
82	Loch Lomond
83	My Bonnie
84	Yankee Doodle
85	Turkey In The Straw
86	Annie Laurie
87	Close Your Hands,Open Your Hands
88	Muss I Denn
89	The Cuckoo
90	Battle Hymn Of The Republic
91	Camptown Races
92	Romance De L'amour
93	American Patrol
94	Little Brown Jug
95	The Entertainer
Christmas
96	Jingle Bells
97	Silent Night
98	Joy To The World
99	O Christmas Tree
100	Deck The Halls

Quick Guide

STAP 2 Les

De lesfunctie gebruiken

Songs 001 t/m 100 zijn speciaal ontworpen voor gebruik met de educatieve Lesfunctie. Laten we eens gaan oefenen, daarbij de lichtjes volgend.

1 Selecteer Timing, Waiting of Minus One, en start de les.

Als de EZ-20 wordt aangezet, wordt de song "003: Linus En Lucy" en het rechterhand gedeelte geselecteerd.

Les 1: Timing

Met deze stap werkt u aan de timing van de noten. In Les 1 is de noot die u op het toetsenbord speelt onbelangrijk. De EZ-20 controleert uw timing en hoe ritmisch "strak" uw spel is.

In Les 2, oefent u het juist spelen van de noten zoals deze verschijnen in de displaynotatie. De begeleiding pauzeert en wacht op u totdat u de juiste noot speelt, voordat deze verder gaat.

In Les 3, oefent u het spelen van de juiste noten, met de begeleiding mee. De begeleiding blijft in de maat spelen.

*Wilt u meer weten? Zie blz. 35.

Grade

De EZ-20 heeft een ingebouwde evaluatie-functie die het oefenen in de gaten houdt en u — net als een echte leraar — vertelt hoe goed u de oefening deed. Er zijn vier beoordelingen mogelijk, afhankelijk van uw prestatie: "Try Again" (probeer nog eens), "Good"(goed), "Very Good" (zeer goed) en "Excellent" (uitstekend).

*Wilt u meer weten? Zie blz. 38.

Talking

Deze functie "spreekt" tegen u door de luidsprekers en "kondigt" daarbij de Grade (beoordeling) aan, alsook de titels van de lessen.

*Wilt u meer weten? Zie blz. 39.

Quick Guide

STAP 3 Voices

De Piano bespelen

Door gewoon op de [PORTABLE GRAND] knop te drukken, kunt u in één keer de hele EZ-20 instellen voor pianospel.

1 Druk op de [PORTABLE GRAND] knop.

De song en stijl worden ook ingesteld voor pianospel.

2 Bespeel het toetsenbord.

*Wilt u meer weten? Zie blz. 40.

Met de metronoom meespelen

1 Druk op de [METRONOME] knop.

*Wilt u meer weten? Zie blz. 40.

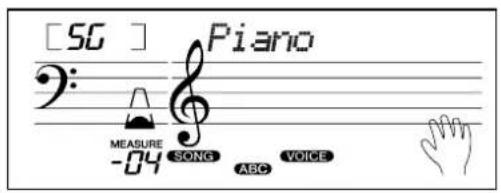

De ABC/DoReMi voices bespelen

①Druk op de [ABC/DoReMi] knop.

De ABC voice is geselecteerd. Om de DoReMi voice te selecteren, drukt u nogmaals op [ABC/DoReMi].

②Bespeel het toetsenbord.

*Wilt u meer weten? Zie blz. 43.

Andere voices selecteren en bespelen

De EZ-20 heeft het enorme aantal van 100 dynamische, realistische instrumentvoices. Laten we er eens een paar proberen...

①Druk op de [VOICE] knop.

②Selecteer een voice.

③Bespeel het toetsenbord.

*Wilt u meer weten? Zie blz. 42.

Automatische begeleiding gebruiken

Speel gewoon akkoorden met uw linkerhand — en de EZ-20 verzorgt automatisch de passende bas, akkoorden en ritmepartij. Gebruik uw rechterhand om de melodie te spelen en het klinkt als een complete band!

Zie voor meer informatie over het spelen van de juiste akkoorden voor de automatische begeleiding "Automatische begeleiding gebruiken - Multi Fingering" op blz. 50 en "Akkoorden opzoeken in de Dictionary" op blz. 52.

1 Druk op de [STYLE] knop.

2 Selecteer een stijl. Zie het Stijl overzicht op blz. 64MH.

3 Schakel de automatische begeleiding in.

4 Zet de Sync Start functie aan.

5 Speel een akkoord met uw linkerhand.

De automatische begeleiding start zodra u het toetsenbord bespeelt. *Wilt u meer weten? Zie blz. 53.

6 Selecteer een sectie.

De automatische begeleiding heeft vier secties: Intro, Main A/B en Ending.

7 Stop de automatische begeleiding.

*Wilt u meer weten? Zie blz. 46.

Akkoorden opzoeken in de Dictionary

De handige Dictionary functie leert u hoe u akkoorden moet spelen, door u de individuele noten te laten zien. In het onderstaande voorbeeld leren we u hoe u een GM7 akkoord kunt spelen...

1 Druk op de [Dict.] knop.

2 Geef de grondtoon van het akkoord aan (in dit geval, G).

3 Geef het akkoordsoort van het akkoord aan (in dit geval M7).

4 Speel het akkoord door de oplichtende toetsen in te drukken.

De akkoordnaam knippert en er wordt een "felicitatie" melodie gespeeld, als het akkoord goed wordt gespeeld.

5 Om de Dictionary functie te verlaten drukt u nogmaals op de [Dict.] knop.

*Wilt u meer weten? Zie blz. 52.

Paneeldisplay Indicaties

Overall instelling

De [OVERALL] knop stelt u in staat de EZ-20's algeme- ne instellingen te maken

ABC/DoReMi....43 GRADE (beoordelen)....38 TALKING (spreken)....39 TRANSPOSE (transponeren)43 TUNING (stemmen)....45 ACMP/SONG VOLUME....55, 31 METRONOME VOLUME..41

Als u op de [OVERALL] knop drukt, die zich linksboven aan de display bevindt, verschijnt er een menu icoon in de display en de bovenste regel in de display geeft het huidig geselecteerde "instel item" en de "waarde" aan. Als u nogmaals op de [OVERALL] knop drukt, gaat het menu icoon door naar het volgende item.

Voorbeeld: Transponeer instelling

Een functie selecteren

- Drukken op de [STYLE], [VOICE] of [SONG] knop stelt u in staat één van de EZ-20's basis functies selecteren. (Het icoon van de geselecteerde functie verschijnt.)

SONG

SONG

Selecteert een song voor afspelen of oefenen.

VOICE

VOICE

Selecteert een voice om via het toetsenbord te spelen.

STYLE

STYLE

Selecteert een stijl voor de begeleiding.

- Als u een song of begeleiding selecteert en vervolgens een voice, geeft de EZ-20 het volgende aan:

[Song→Voice]

Selecteer een voice met de numerieke toetsen.

De geselecteerde voice vervangt de song's originele melodievoice.

[Style→Voice]

Selecteer een voice met de numerieke toetsen.

SONG

VOICE

STYLE

VOICE

Druk op de [START/STOP] knop om de song te starten.

Druk op de [START/STOP] knop om de begeleiding te starten.

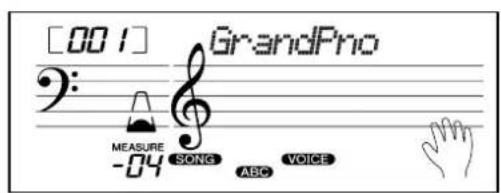

Naam & nummer indicatie (Song/Stijl/Voice)

De bovenste regel van de display geeft de naam en het nummer aan van de huidig geselecteerde functie.

Voorbeeld: een song selecteren

Een nummer selecteren

- Gebruik de numerieke toetsen of de [+]/[-] knoppen om het nummer te verhogen of verlagen.

Eenmaal drukken op deze knop vermindert de waarde met één.

Eenmaal drukken op deze knop vermeerdert de waarde met één.

Ingedrukt houden van een knop vermindert/vermeerdert de waarde continu. Tegelijk indrukken van beide knoppen zal het nummer resetten.

- Gebruik de numerieke toetsen [0]–[9] om een nummer rechtstreeks te selecteren.

Om bijvoorbeeld voice 002: HnkyTonk te selecteren, drukt u [0], [0] en dan [2] op het numerieke toetsenbord.

[002]

HnkyTonk

Als het eerste getal "0" is, kunt u de [0] overslaan. Als beide eerste cijfers een "0" kunt u de [0] twee keer overslaan.

Songs selecteren en afspelen

De EZ-20 heeft 100 preset songs. Probeer deze songs eens te spelen.

Luisteren naar een Demo Song

Druk op de [DEMO] knop.

Songs 1 t/m 100 zullen achtereenvolgens worden afgespeeld.

Als u een song selecteert nadat een andere song is gaan spelen, zal de EZ-20 achtereenvolgens de songs in de categorie (bijv., Piano/Classical, enz. Zie blz. 13.) die de geselecteerde song bevat, afspelen.

Het instrument aanzetten terwijl u de [DEMO] knop ingedrukt houdt, zal de Demo song afspeel functie uitschakelen. Om het Demo song afspelen weer mogelijk te maken, zet u het instrument op de normale wijze aan.

Druk op de [START/STOP] knop of de [DEMO] knop om het Demo afspelen te stoppen.

Een song selecteren en afspelen

Druk op de [SONG] knop.

Geeft aan dat song mode is geselecteerd

Selecteer het gewenste songnummer.

Gebruik de numerieke toetsen of [+]/[-] knoppen (blz. 25).

Start en stop het song afspelen.

Druk op de |START/STOP| knop om het song afspelen te starten. U kunt met de song meespelen op het toetsenbord.

Druk op de [START/STOP] knop om het song afspelen te stoppen.

Het afspelen zal worden herhaald totdat u op de [START/STOP] knop drukt.

Opm.

Andere regelaars

[FF] knop...... Drukken op deze knop tijdens het afspelen zal snel vooruit spoelen in de song. Drukken op deze knop terwijl het afspelen is gestopt zal het maatnummer verhogen.

[REW] knop ....Druken op deze knop tijdens het afspelen zal de song terugspoelen. (Op dat moment wordt er geen geluid weergegeven.) Drukken op deze knop terwijl het afspelen is gestopt zal het maatnummer verlagen.

[PAUSE] knop ...... Op deze knop drukken start en stopt beurtelings het afspelen van de song.

[A-B REPEAT] knop ..... Hiermee bedient u de A-B Repeat functie (Zie blz. 34).

Het Tempo aanpassen

Het song- en begeleidingstempo kan worden aangepast in het bereik van ♪=40–240 (het aantal van kwartnoten per minuut).

Druk op de [TEMPO/TAP] knop.

Gebruik het numerieke toetsenbord of de [+]/-] knoppen om de tempowaarde te veranderen.

U kunt onmiddellijk de standaard instelling terugroepen door op beide [+]/[-] knoppen te drukken (Als Tempo is geselecteerd).

Tap Functie

U kunt intuïtief uw eigen tempo instellen.

Druk vier keer op de [TEMPO/TAP] knop voor een song met een vierkwarts maat en drie keer voor een song met een driekwarts maat, in het tempo dat u graag zou willen spelen.

De Tap functie is ook beschikbaar tijdens song afspelen.

Songvolume Niveau

Pas het songvolume aan zodat het in balans is met het niveau van het spel op het toetsenbord.

Druk herhaaldelijk op de [OVERALL] knop tot "SONG VOL" in de display verschijnt.

Druk op het numerieke toetsenbord of de [+]/[-] knoppen om het gewenste songvolume in te stellen (000–127).

m.

• U kunt onmiddellijk de standaardinstelling "100" terugroepen, door tegelijkertijd de beide [+]/[-] knoppen in te drukken (als Song Volume is geselecteerd).
• U kunt het volume niveau van de geselecteerde song instellen.

Schakel de Light Guide Aan en Uit

U kunt de Light Guide op het toetsenbord aan of uitschakelen.

De Light Guide kan worden gebruikt als een toetsengids tijdens song afspelen of terwijl u de Les of de Dictionary (woordenboek) functie gebruikt.

Druk op de [LIGHT ON/OFF] knop om de Light Guide aan of uit te zetten.

PAS OP

Langdurig spelen terwijl u naar de lichten kijkt kan vermoeide ogen en een stijve nek/schouders veroorzaken. Voor uw welzijn en gezondheid adviseren wij u dat u voor elk uur tien minuten pauze neemt.

Multi Pads

Deze handige functie laat u onmiddellijk verscheidene muzikale en ritmische frases starten, terwijl u de EZ-20 bespeelt. Er zijn in totaal 19 verschillende geluiden of frases. Deze functie is toegewezen aan het toetsenbord bereik van C1–F#2, maar alleen als u songs afspeelt die de functie ondersteunen.

Selecteer een song die de Multi Pads functie ondersteunt.

(Songs 1–7, 9–20, 29–50 en 60–100 ondersteunen de functie.)

Start de song.

Bespeel de Multi Pads.

Druk op de Multi Pads (toetsen C1–F#2) tijdens het afspelen van de song.

m.

- De Multi Pads maken in alle songs die de functie ondersteunen hetzelfde geluid.

- De Multi Pads functie wordt uitgeschakeld als de songs worden gestopt.

A-B Repeat (herhaling)

De handige A-B Repeatfunctie is een ideaal hulpmiddel voor oefen- en leerdoeleinden. Het stelt u in staat een frase van een song te specificeren (tussen punt A en punt B) en het te herhalen — terwijl u ermee meespeelt of oefent.

Stel punt A (het beginpunt) in, terwijl de song afspeelt.

Tijdens het afspelen, drukt u eenmaal op de [A-B REPEAT] knop, aan het beginpunt van het gedeelte dat herhaald moet worden.

De A en B punten kunnen alleen worden ingesteld aan het begin van een maat (1e tel) en dus op geen enkel punt in het midden van de maat

Stel punt B (het eindpunt) in.

Terwijl de song doorspeelt, drukt u nogmaals op de [A-B REPEAT] knop, aan het eind van het gedeelte dat herhaald moet worden. De geselecteerde frase zal eindeloos worden herhaald, totdat deze gestopt wordt.

• Als u herhaaldelijk een bijzonder moeilijke passage moet oefenen, probeer dan het tempo te verlagen naar een comfortabele snelheid om het zo makkelijker te maken de passage te spelen en leren beheersen. Misschien wilt u ook het tempo lager zetten terwijl u de A en B punten instelt; dit maakt het makkelijker om de puntennauwkeurig in te stellen.
• U kunt de A-B Repeat functie ook instellen terwijl de song is gestopt. Gebruik gewoon de [REW] en [FF] knoppen om de gewenst maten te selecteren, daarbij voor elk punt op de [A-B REPEAT] knop drukkend en start vervolgens het afspelen.
• Om het A punt aan het begin van een song in te stellen, drukt u op de [A-B REPEAT] knop voordat u het afspelen start.

Song Lessen

U kunt oefenen met een song geselecteert uit de Lessongs 001–100.

De lesfunctie gebruiken

Selecteer één van de lessons.

Druk op de [SONG] knop, gebruik vervolgens het numerieke toetsenbord of [+]/[-] knoppen om de gewenste song te selecteren.

Selecteer de partij waar u aan wilt werken (links, rechts of beiden).

Als u aan de rechterhandpartij wilt werken, drukt u op de [R] knop; voor de linkerhandpartij, drukt u op de [L] knop. Druk tegelijkertijd op de [L] en [R] knoppen om met beide handen te werken.

Het icoon van de geselecteerde hand(en) verschijnt.

Start de les.

Als u op één van de LESSON [1]–[3] knoppen drukt, begint de Les song. De display geeft de noten aan die gespeeld moeten worden en de Light Guide laat zien u welke toets u moet spelen.

Lestypes

Druk op één van de volgende knoppen om een Lestype te selecteren en starten.

Les 1: Timing......Met deze les oefent u alleen de timing van de noten — elke noot kan worden gebruikt. De melodie klinkt niet tenzij u in de maat speelt.

Les 2: Waiting......In deze les wacht de EZ-20 tot u de juiste noot speelt, voordat verder wordt gegaan met het afspelen van de song. Als u de juiste noot speelt, wordt de volgende noot die gespeeld moet worden aangeven. Ook kan de EZ-20 de volgende noot die gespeeld moet worden zingen met “A, B, C...” of “Do, Re, Mi...” (blz. 38).

Les 3: Minus One......Deze lesstap laat u het spelen van de juiste noten bij de begeleiding oefenen. Alle delen behalve het gedeelte dat u oefent zal in de maat worden gespeeld net als bij "karaoke".

m.

• In Les 2, wordt het ritme gedeelte gedempt.
• Als de Talking (spreek) functie is aangezet, kondigt de EZ-20 het Lesnummer aan.
• Om de Les te verlaten, drukt u op de corresponderende LESSON knop.

Druk op de [START/STOP] knop om de Les te stoppen.

De EZ-20 verlaat de lesfunctie automatisch als de [START/STOP] knop wordt ingedrukt.

ABC/DoReMi Gids

Als de ABC/DoReMi Gids geactiveerd is, zal de EZ-20 de volgende noot die gespeeld moet worden zingen met "A, B, C..." of "Do, Re, Mi..." in Les 2.

Om de guide voice (ABC of DoReMi) te wijzigen, drukt u op de [ABC/DoReMi] knop (blz. 43).

Druk op de [OVERALL] knop om "ABC/DoReMi" te selecteren.

Druk op de [+]/[-] knoppen om de ABC/DoReMi Gids aan of uit te schakelen.

Grade (beoordelen)

De lesfunctie heeft een ingebouwde evaluatiefunctie die het oefenen van de lessons registreert en net als een echte leraar vertelt deze u hoe goed u elke oefening heeft gedaan. Er zijn vier beoordelingen mogelijk, afhankelijk van uw prestatie: "Try Again" (probeer nog eens), "Good"(goed), "Very Good" (zeer goed) en "Excellent" (uitstekend). Als de Talking functie (blz. 40) aanstaat, kondigt de EZ-20 ook uw beoordeling aan.

Druk herhaaldelijk op de [OVERALL] knop om "GRADE" te selecteren.

Druk op de [+]/[-] knoppen om Grade aan of uit te zetten.

De EZ-20 laat u uw beoordeling weten via de LCD, Light Guide en de Talking functie.

Na het aangeven van uw beoordeling, hervat de EZ-20 de Les.

Talking (spreken)

Deze functie "spreekt" tot u door de luidsprekers, "kondigt" de Grade commentaren aan, alsook de titels van de lessen en de namen van bepaalde functies.

Druk herhaaldelijk op de [OVERALL] knop om "TALKING" te selecteren.

Druk op de [+]/[-] knoppen om Talking aan of uit te zetten.

Talking uit Talking aan

De Talking functie kan de volgende "aankondigingen" doen:

[Dictionary]

[LESSON 1-3]

[Try Again]

[Good]

[Very Good]

[Excellent]

Portable Grand (vleugel)

U kunt oefenen met "een echte vleugel," door op de [PORTABLE GRAND] knop te drukken.

Als u op de [Portable Grand] knop drukt, zal de EZ-20 alle de instellingen voor vleugelspel configureren.

De EZ-20 configureert de volgende instellingen als u op [PORTABLE GRAND] drukt.

De stijl categorie "PIANIST (089–100)" en de song categorie "PIANO/CLASSICAL (021–050)" (automatisch geselecteerd met de hierboven beschreven instellingen) bevatten de stijlen en songs die geschikt zijn voor het vleugelspel.

De "PIANIST" stijlen worden gespeeld zonder enig ritme geluid.

De metronoom gebruiken

Druk op de [METRONOME] knop om de Metronoom in de maat met de begeleiding te laten spelen. U kunt deze eigenschap gebruiken voor uw oefenen op de vleugel. Er klinkt een hoge klik op elke eerste tel van de maten.

Druk, om de Metronoom uit te zetten, nogmaals op de [METRONOME] knop.

Een Tempo instellen

Om het tempo te veranderen, drukt u op de [TEMPO/TAP] knop en gebruikt u het numerieke toetsenbord of de [+]/[-] knoppen om de waarde te wijzigen. (Zie blz. 30.)

Om de standaard metronoomvolumewaarde terug te roepen drukt u gelijktijdig op m. de [+]/[-] knoppen (als Metronoom Tempo is geselecteerd in het Overall menu).

De maatsoort van de metronoom instellen

U kunt de maatsoort van de metronoom instellen, terwijl het ritme gedeelte niet loopt. Druk op en houdt de [METRONOME] knop meer dan één second ingedrukt, om de metronoom maatsoort instelling weer te geven, en gebruik het numerieke toetsenbord of de |+|/[-] knoppen om de maatsoort te wijzigen.

Numerieke toetsenbord	Maatsoort
0	Speelt geen “1” tellen (alle lage kliks)
1	1/4 - Speelt alleen “1” tellen (alle hoge kliks)
2 2/4
...	...
9 9/4

Als u een andere stijl of song selecteert, zal de maatsoort van de metronoom ook om. wijzigingen naar dat van de geselecteerde stijl of song.

Het metronoomvolume aanpassen

U kunt het volume van het metronoomgeluid onafhankelijk van de andere EZ-20 geluiden aanpassen. Het volumebereik is 000–127.

1 Druk herhaaldelijk op de [OVERALL] knop om "METRONOME VOLUME" te selecteren.

2 Druk op het numerieke toetsenbord of de |+|/[-] knoppen om de gewenste Metronoomvolume waarde in te stellen.

Om de standaard metronoomvolumewaarde om. (100) terug te roepen drukt u gelijktijdig op de beide [+]/[-] knoppen (als Metronoom volume is geselecteerd in het Overall menu).

Een voice selecteren

De EZ-20 beschikt over voices van een hoge kwaliteit die gebruik maken van een AWM (Advanced Wave Memory) geavanceerde technologie toongenerator. (Zie blz. 61.)

Enkele voices bevatten de volgende effecten.

Harmonie voices (054–063)

voegen automatisch een één-, twee- of drie-noten harmonie toe aan de originele voice.

werken met twee afzonderlijke voices, elk bespeelbaar vanaf een andere gedeelte van het toetsenbord - de lower voice is bespeelbaar t/m noot B2 en de upper voice vanaf noot C3.

mengen twee voices samen voor een rijk, uit meerder lagen bestaand geluid.

Als u het toetsenbord bespeelt, "zingt" de EZ-20 de corresponderende noten met ABC of DoReMi. Als de Transponeer waarde is aangepast (anders dan "00"), klinken ze met de Oboe voice.

Drum kit (100)

Verschillende toetsen op het toetsenbord spelen, produceert verschillende drum geluiden.

Een voice bespelen

Druk op de [VOICE] knop.

VOICE

Voice nummer Voice naam

Geeft aan dat Voice mode is geselecteerd

Selecteer het gewenste voicenummer.

U kunt het numerieke toetsenbord gebruiken om het songnummer rechtstreeks in te voeren, of de [+]/[-] knoppen om op en neer door de voices te lopen (blz. 25).

Door gewoon op de [ABC/DoReMi] knop te drukken, kunt u de ABC (Oboe) voice (097) of DoReMi (Oboe) voice (098) selecteren. De instelling geldt ook voor de gids voice voor de Les functie (blz. 37).

1. Druk herhaaldelijk op de [ABC/DoReMi] knop om de ABC of DoReMi voice te selecteren.

Drukken op de [ABC/DoReMi] knop schakelt door de ABC voice, DoReMi voice en Guide Off (uit).

Transponeren bepaalt de toonsoort van zowel de main voice als de bas- en akkoordbegeleiding van de geselecteerde stijl. De transponeerinstelling kan worden aangepast over een bereik van ± 12 halve noten (± 1 octaaf).

Druk herhaaldelijk op de [OVERALL] knop om "TRANSPOSE" te selecteren.

Druk op het numerieke toetsenbord of de [+]/-] knoppen om de gewenste Transponeer waarde in te stellen (-12 - +12).

Om de toonhoogte te verlagen, houdt u de [-] knop ingedrukt, terwijl u de (negatieve) waarde intypt met het numerieke toetsenbord.

• U kunt onmiddellijk de standaardinstelling "00" terugroepen door gelijktijdig op beide [+]/[-] knoppen te drukken (als Transpose is geselecteerd).
• De Transponering functie heeft geen invloed op de DRUM KITS voices (100).
• Als de Transponeer waarde is aangepast (anders dan "00"), zullen de ABC en DoReMi voices klinken met de Oboe voice.

Tuning (stemming)

Met Tuning bepaalt u de fijnstemming van zowel de main voice als de bas/akkoordbegeleiding van de geselecteerde stijl. De Tuning instellingen kunnen worden aangepast over een bereik van ±50.

Druk herhaaldelijk op de [OVERALL] knop om "TUNING" te selecteren.

Druk op het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste Tuningwaarde in te stellen (-50 - +50) .

Om de stemming te verlagen, houdt u de [-] knop ingedrukt, terwijl u de (negatieve) waarde intypt met het numerieke toetsenbord.

om.

• U kunt onmiddellijk de standaardinstelling "00" terugroepen door gelijktijdig op beide [+]/[-] knoppen te drukken (als Tuning is geselecteerd).
• De Tuning instellingen hebben geen invloed op de Drum Kit voice (100).

De EZ-20 voorziet in dynamische ritme- en begeleidingspatronen — alsook passende voice instellingen voor elk patroon — in verschillende populaire muziekstijlen. Er zijn in totaal 100 verschillende stijlen in verschillende categorieën beschikbaar.

Met de automatische begeleidingsfunctie, speelt de EZ-20 automatisch begeleiding parts (bas geluid en akkoorden) die overeenkomen met de geselecteerde stijl en de akkoorden zoals die worden gespeeld in het begeleidingstoets bereik.

Selecteer de gewenste begeleidingsstijl en bespeel het toetsenbord met gebruikmaking van de automatische begeleidingsfunctie.

Een Stijl selecteren......blz. 46

De Begeleiding starten ....blz. 47

Automatische begeleiding gebruiken blz. 50

Speel een Melodie met de Begeleiding..blz. 58 Veranderen de Begeleidings- sectie ....blz. 56 De Begeleiding stoppen ....blz. 48

Een Stijl selecteren

Druk op de [STYLE] knop.

STYLE

Style nummer Stijl naam

Selecteer het gewenste stijlnummer.

U kunt het numerieke toetsenbord gebruiken om de nummers rechtstreeks in te voeren of de [+]/[-] knoppen om door de stijlnummers te stappen (blz. 25).

De Begeleiding starten

Druk op de [ACMP ON/OFF] knop om de automatische begeleidingsfunctie aan te zetten.

ACMP ON Begeleiding aan indicator

U kunt de begeleiding starten door één van de volgende vier methods te gebruiken.

Sync Start

Druk op de [SYNC START] knop. De EZ-20 gaat in de Sync Start wacht mode, en het

★ icoon knippert.

Als u akkoorden gaat spelen in het begeleidingstoets bereik, begint de begeleiding te spelen.

Om de Sync Start wacht mode te annuleren, drukt u nogmaals op de [SYNC START] knop. Als u nu een akkoord speelt in het begeleidingstoets bereik zal er een bas geluid met akkoorden worden geproduceerd, zonder een ritme sectie.

Start

Zodra u op de [START/STOP] knop drukt, begint het ritme gedeelte te spelen.

Als u een akkoord in het begeleidingstoets bereik speelt, produceert de EZ-20 de bas en akkoorden.

Als u op de [START/STOP] knop drukt, zal alleen het ritme gedeelte van de geselecteerde begeleiding beginnen te spelen. Als één van de begeleidingsstijlen 89–100 (Begeleidingscategorie: PIANIST) is geselecteerd, klinkt er geen ritme gedeelte.

Tap start

Druk vier keer op de [TEMPO/TAP] knop voor een song met een vierkwarts maat en drie keer voor een song met een driekwarts maat, in het tempo dat u graag zou willen spelen. Het ritme gedeelte begint spelen.

Druk op de [SYNC START] knop. De EZ-20 gaat in de Sync Start wacht mode, en het icoon knippert. Druk vervolgens op de [INTRO/ENDING] knop. De EZ-20 wacht om synchroon te beginnen met een Intro sectie.

Als u een akkoord speelt in het begeleidingstoets bereik, zal de begeleiding beginnen met een Intro sectie, gevolgd door de Main A (of B) begeleidingssectie.

De Begeleiding stoppen

U kunt de begeleiding stoppen via één van de volgende drie methods.

• Druk op de [START/STOP] knop.

De begeleiding start onmiddellijk.

• Druk op de [SYNC START] knop.

De begeleiding stopt onmiddellijk. Het ■ icon knippert en de EZ-20 gaat in de Sync start wacht mode.

• Druk op de [INTRO/ENDING] knop.

De begeleiding stopt na de ending sectie.

Het tempo wijzigen

Het tempo van het afspelen van een stijl kan worden aangepast over een bereik van 40 - 240 bpm (beats per minute oftewel kwartnoten per minuut).

Druk op de [TEMPO/TAP] knop.

Druk op het numerieke toetsenbord of de [+]/-] knoppen om de gewenste waarde in te stellen.

U kunt ook de handige Tap Tempo functie gebruiken om het tempo te veranderen door live een nieuw tempo in te tikken.

- Als het ritme gedeelte is gestopt, zal het selecteren van een begeleidingsstijl automatisch een geschikt tempo voor de begeleiding instellen.

- U kunt het standaard tempo onmiddellijk terugroepen door tegelijkertijd op de beide [+]/[-] knoppen te drukken (als Tempo is geselecteerd).

Automatische begeleiding gebruiken — Multi Fingering

Als deze aan wordt gezet (blz. 47), genereert de automatische begeleidingsfunctie automatisch bas- en akkoordbegeleidingen voor u, om mee mee te spelen, door gebruik te maken van de Multi Fingering bediening. U kunt de akkoorden van de begeleiding veranderen door noten te spelen in het automatische begeleidingsgedeelte van het toetsenbord volgens het "Single Finger" of het "Fingered" systeem. Met het Single Finger systeem kunt u eenvoudig volgens een vast systeem met één, twee of drie vingers alle akkoorden spelen (zie de Single Finger akkoorden hieronder). Bij het Fingered systeem moet u gewoon op de conventionele manier alle noten van het gewenste akkoord spelen. Welk systeem u ook gebruikt, de EZ-20 "begrijpt" welk akkoord u aangeeft en speelt dan de begeleiding.

Single Finger akkoorden

Akkoorden die met het Single Finger systeem kunnen worden gebruikt zijn majeur, mineur, septiem en mineur septiem akkoorden. De illustratie laat zien hoe u de vier akkoord-soorten kunt spelen. (De C-toets is hier als voorbeeld gebruikt; voor andere toetsen gelden dezelfde regels. Bb7 wordt bijvoorbeeld gespeeld door de Bb en de A te spelen).

C

Cm

C7

Cm₇

C

Om een majeur akkoord te spelen: Speel de grondtoon van het akkoord.

Cm

Om een mineur akkoord te spelen: Speel de grondtoon van akkoord met de dichtstbijzijnde zwarte noot links ervan.

C7

Om een septiem akkoord te spelen: Speel de grondtoon van het akkoord met de dichtstbijzijnde witte noot links.

Cm7

Om een mineur septiem akkoord te spelen: Druk de grondtoon van het betreffende akkoord in met de dichtstbijzijnde witte en zwarte noot links ervan (drie in totaal).

Een grondtoon toets en toetsen die u kunt spelen

Fingered akkoorden

Door de C weer als voorbeeld toets te gebruiken, kunt u in onderstaand overzicht de akkoordsoorten zien die herkend worden bij het Fingered systeem.

De C-toets is hier als voorbeeld gebruikt

* Noten tussen haakjes kunnen eventueel worden weggelaten; de akkoorden worden ook zonder deze noten herkend.

Als het akkoord wordt geïnverteerd (dat wil zeggen C-E-G wordt gespeeld als G-C-E), zal de EZ-20 het herkennen als een C akkoord. Het akkoord herkennings systeem heeft ook de volgende regels en uitzonderingen:

• Majeur sext akkoorden worden alleen herkend in de grondligging. Alle andere inversies worden echter geïnterpreteerd als mineur septiem.
• Mineur sext akkoorden worden alleen herkend in de grondligging. Alle andere inversies worden echter geïnterpreteerd als mineur septiem/verminderde kwint.
• Als vermeerderde en verminderde septiem akkoorden worden geïnverteerd, zal de laagste noot worden herkend als de grondtoon.
• Septiem verminderde kwint akkoorden kunnen worden gespeeld met de laagste noot als de grondtoon of de verminderde septiem.
• Vermeerderde septiem en verminderde septiem akkoorden worden geïnterpreteerd als gewoon vermeerderd en verminderd.

De volgende akkoorden worden niet herkend: B 6, B♭ 6, B mineur 6, B♭ mineur 6, en B vermeerderd.

Akkoorden opzoeken in de Dictionary

De Dictionary functie is in feite een ingebouwd akkoordenboek, die u de individuele noten van akkoorden laat zien. Dit is ideaal als u de naam van een bepaald akkoord weet en snel wilt leren hoe u deze kunt spelen.

Druk op de [Dict.] knop.

Specificeer de grondtoon van het akkoord.

Druk op de toets op het toetsenbord die overeenkomt met de gewenste grondtoon (zoals aangegeven op het paneel).

Op deze noot drukken selecteert de grondnoot G.

Specificeer het akkoordsoort (majeur, mineur, septiem, enz.).

Druk op de toets van het toetsenbord die overeenkomt met het gewenste akkoordsoort (zoals aangegeven op het paneel).

Speel in dit voorbeeld de M7 toets.

• Gewoonlijk wordt een majeur akkoord naam aangegeven door een grondtoonnaam. Bijv. "C" staat voor C Majeur.
• Als u op de [+]/[-] knoppen drukt, zal een andere inversie worden aangeven.

Speel een akkoord door de Light Guide te volgen.

De display geeft de noten van het GM7 akkoord aan, en de Light Guide geeft aan welke toetsen gespeeld moeten worden op het toetsenbord. De akkoordnaam knippert in de display (en er wordt een "felicitatie" melodie gespeeld) als de juiste toetsen worden ingedrukt.

Het eenvoudige antwoord: Drie of meer tegelijk gespeelde noten vormen een akkoord. (Twee tegelijk gespeelde noten heet een “interval” — daarbij is een interval de afstand tussen die twee noten. Dit wordt ook wel een “harmonie” genoemd.) Afhankelijk van de afstand tussen de drie of meer noten, kan een akkoord prachtig of als een brei en wanklank klinken.

De schikking van de noten in het voorbeeld links — een drieklank — geeft een prettige harmonieuze klank. Drieklanken worden opgebouwd uit drie noten en zijn de meest elementaire en gebruikte akkoorden in de meeste muziek.

In deze drieklank is de onderste noot de grondtoon. De grondtoon is de belangrijkste noot in het akkoord, omdat het harmonieus de basis is in het akkoord, daar onze hersens aan de hand van deze grondtoon bepalen hoe we de andere noten in het akkoord horen.

De tweede noot van dit akkoord is vier halve noten hoger dan de eerste en de derde noot is weer drie halve noten hoger dan de tweede. Door nu de grondnoot hetzelfde te houden en de andere noten een halve noot te verlagen of verhogen (mol of kruis), kunnen we vier verschillende akkoorden creëren.

Majeur akkoord (bijv. C)

Mineur terts Majeur terts

Mineur akkoord (bijv. Cm)

Majeur terts Mineur terts

Vermeerderd akkoord (bijv. Caug)

Majeurterts Majeur terts

Verminderd akkoord (bijv. Cdim)

Mineur terts
Mineur terts

Vergeet niet dat we ook de “manier waarop we een akkoord spelen” kunnen veranderen — door bijvoorbeeld de volgorde van sommige noten te wijzigen (“inversies”), of dezelfde noten spelen in verschillende octaven, zonder de basis van het akkoord zelf te veranderen.

Enkele voorbeelden van akkoorden in C

Er kunnen op deze manier prachtige harmonieën worden gemaakt. Het gebruik van intervallen en akkoorden is het belangrijkste element in muziek. Afhankelijk van de soorten akkoorden en de volgorde waarin ze worden gespeeld, kunnen er een grote verscheidenheid aan emoties en gevoelens door worden opgeroepen.

Akkoord namen noteren

Het kunnen lezen en schrijven van akkoorden is een makkelijke maar waardevolle vaardigheid. Akkoorden worden vaak geschreven in een soort vlugschrift, waardoor ze onmiddellijk herkenbaar zijn (en geeft u gelijk de vrijheid om inversies toe te passen als u daar de voorkeur aan geeft). Als u eenmaal de basisprincipes van harmonieën en akkoorden begrijpt, is het eenvoudig dit vlugschrift te gebruiken bij het uitschrijven van de akkoorden van een song.

Schrijf ten eerste de grondtoon van het akkoord in een hoofdletter. Als u moet aangeven of het een mol of een kruis betreft, schrijft u dat rechts van de grondtoon. Ook het akkoordsoort wordt rechts geschreven. Enkele voorbeelden van akkoorden in C (grondtoon) volgen hier:

Majeur akkoord

C

Mineur akkoord

Cm

Vermeerderd akkoord

Caug

Verminderd akkoord

Cdim

Voor eenvoudige majeur akkoorden wordt het akkoordsoort weggelaten

Een belangrijk punt: Akkoorden zijn opgebouwd uit op elkaar gestapelde noten en de gestapelde noten worden vaak weergegeven in de akkoordnaam of akkoordsoort, als een nummer — waarbij het nummer de afstand is tot de grondnoot. (Zie het toetsenbord overzicht hieronder). Het mineur sext akkoord bijvoorbeeld, bevat de 6e noot, het majeur septiem de 7e, enz.

De nootintervallen

Om een beter begrip van de intervallen en de namen en nummers die gebruikt worden om ze weer te geven, is het handig om dit overzicht van de C majeur akkoorden te bestuderen:

Overige akkoorden

Csus4

C7

Cm7

CM7

Cm6

C(9)

Cdim7

Speel een Melodie mee met de Begeleiding

U kunt een melodie met de begeleiding meespelen.

Stel een tempo in waar u zich prettig bij voelt. (Zie blz. 50.)

Het begeleidingsvolume aanpassen

Het afspeelvolume van de begeleidingen kan worden aangepast. Deze volumeregeling heeft alleen invloed op het begeleidingsvolume.

Druk herhaaldelijk op de [OVERALL] knop tot "ACMP VOL" in de display verschijnt.

Druk op het numerieke toetsenbord of [+]/[-] knoppen om de gewenste begeleidingsvolume waarde (000–127) in te stellen.

- U kunt onmiddellijk de standaardwaarde "100" terugroepen door gelijktijdig de [+] /[-] knoppen in te drukken (Als het begeleidingsvolume is geselecteerd).

- Het begeleidingsvolume kan alleen worden veranderd als de stijlmode actief is.

De Begeleidingssectie veranderen

De begeleiding bestaat uit Intro, Main A/B (Fill-in), en Ending secties. Het gebruik van verschillende secties die zijn gebaseerd op de structuur van songs stelt u in staat uw muzikale expressie te vergroten.

Intro

Druk op de [INTRO/ENDING] knop voordat u begint te spelen, om een Intro sectie te selecteren. De Intro sectie wordt gevolgd door de Main sectie.

Druk op de knop voor- dat het ritme start.

Druk op de [MAIN/AUTO FILL] knop voordat u op de [START/STOP] knop drukt om de Main sectie aan te geven die volgt op de Intro sectie.

Om de intro sectie te annuleren, drukt u nogmaals op de [INTRO/ENDING] knop. De display geeft de Main sectie (A of B) aan die zal worden gespeeld als de song begint.

Main

Er zijn twee Main secties, A en B. Als u op de [MAIN/AUTO FILL] knop drukt, speelt de EZ-20 het Fill-in pattern en gaat dan over op een andere variatie.

m.

U kunt ook de begeleidingssecties toewijzen door op de [MAIN/AUTO FILL] knop te drukken, voordat de song begint (terwijl het ritme gedeelte niet loopt).

MAIN/AUTO FILL

Over de Fill-in Patronen

Ending

Als u aan het einde van de song op de [INTRO/ENDING] knop druk, speelt de EZ-20 de voor die song passende Ending sectie, waarna het spel stopt.

INTRO/ ENDING/rit.

Ritardando (rit.)

Als u tijdens de Ending sectie op de [INTRO/ENDING] knop drukt, gaat de song langzaam maar zeker steeds langzamer en stopt vervolgens.

De EZ-20 is ook uitgerust met MIDI-aansluitingen, waardoor u de EZ-20 op andere MIDI instrumenten en media aan kunt sluiten.

Over MIDI

MIDI (Musical Instrument Digital Interface) is een wereldwijde standaard die in veel elektronische muziekinstrumenten en andere digitale muziekgerelateerde apparaten is ingebouwd, waardoor ze op elkaar kunnen worden aangesloten en kunnen "communiceren" met elkaar.

Om twee MIDI instrumenten met elkaar te laten communiceren, moeten ze op elkaar zijn aangesloten met MIDI kabels. In een basis voorbeeld zouden de MIDI IN en MIDI OUT aansluitingen van de EZ-20 moeten worden aangesloten op de MIDI OUT en MIDI IN aansluitingen van een sequencer, waardoor u uw speeldata van de EZ-20 kunt opnemen en terugspelen.

De instrumenten communicate met elkaar door elkaar "boodschappen" te sturen of MIDI data. Het verzendende instrument wijst gewoonlijk de data aan één van de zestien MIDI kanalen toe en verstuurt het dan over de MIDI kabel. De kabel zelf, echter, is niet verdeeld in zestien kanalen. Net al bij een televisie die programma's via verschillende kanalen kan ontvangen, ligt het aan het ontvangende instrument om "afgestemd te zijn" op het juiste MIDI kanaal. Als het zendende en ontvangende kanaal op de respectievelijke instrumenten niet overeenkomen, zal het ontvangende instrument de data niet begrijpen of er niet op reageren.

MIDI aansluitingen

Om MIDI data tussen meerdere apparaten uit te kunnen wisselen, moet elk apparaat met een kabel worden verbonden.

De MIDI aansluitingen van de EZ-20 bevinden zich aan de achterzijde.

IN — MIDI — OUT

MIDI IN ...... Ontvangt MIDI data van een ander MIDI apparaat.

MIDI OUT ...... Verzendt de EZ-20's toetsenbordinformatie als MIDI data naar een ander MIDI apparaat.

Hoe kan MIDI worden gebruikt?

In het eenvoudige, maar krachtige MIDI toepassingsvoorbeeld hieronder, wordt de Yamaha QY100 Muziek Sequencer gebruikt om op het EZ-20 toetsenbord gespeelde speeldata op te nemen en af te spelen.

- Op de EZ-20, is op de volgende kanalen (acht in totaal) MIDI ontvangst mogelijk: 1, 2, 3, 4, 5, 6, 7, 10. De MIDI verzendkanalen liggen vast voor de volgende data:

Kan. 1 : Toetsenbord, harmonie

Kan. 2 : Bas

Kan. 3 : Akkoord

Kan. 4–7 : Andere

Kan. 10 : Ritme

- Parts die zijn opgenomen met gebruikmaking van de EZ-20 zouden ook weer teuggespeeld moeten kunnen worden via de EZ-20. Data kan anders zijn dan verwacht bij het afspelen, als er een andere klankbron wordt gebruikt (zoals de interne geluiden van de QY-100)

Ook kan een aangesloten geluidsbron op een andere octaafhoogte klinken dan oorspronkelijk werd gespeeld op de EZ-20.

• MIDI data kan niet worden verzonden tijdens song afspelen.
• Vermijd het gebruik van MIDI kabels van 15 meter of langer, aangezien dit kan resulteren in MIDI fouten.

De notatie van MIDI kanaal 1 bekijken:

- De EZ-20 heeft een speciale functie die u in staat stelt om de noten van de MIDI data (alleen kanaal 1) in de display te bekijken.

Problemen oplossen

Probleem Mogelijke oorzaak en oplossing
Als de EZ-20 wordt aan- of uitgezet wordt, is er tijdelijk een ploppend geluid hoorbaar.	Dit is normaal en geeft aan dat de EZ-20 van stroom voorzien wordt.
• Het volume niveau is te laag.• De klankkwaliteit is minder geworden.• De display indicatie gaat plot-seling uit en de paneel instel-lingen zijn gereset.	De batterijspanning is te laag. Vervang alle zes de batterijen door nieuwe, of gebruik de netadapter.
De EZ-20 produceert ruis. Bij gebruik van een mobiele telefoon, wordt ruis geproduceerd.Het gebruik van een mobiele telefoon in de nabijheid van de EZ-20 kan interferentie veroorzaken. Om dit te voorkomen, kunt u of de mobiele telefoon uitschaken of deze verder uit de buurt van de EZ-20 gebruiken.
Er is geen geluid, zelfs niet als het toetsenbord wordt bespeeld of als er een song wordt afgespeeld.	Controleer of er niets op de PHONES/OUTPUT aansluiting op het achterpaneel is aangesloten. Als er een hoofdtelefoon op deze aansluiting is aangesloten, komt er geen geluid uit de luidsprekers.
	Als u de Dictionary functie ( blz. 52) gebruikt, zijn de toetsen in het rechterhandgedeelte alleen bedoeld voor het invoeren van de grondtoon en het akkoordsoort.
De automatische begeleiding gaat niet aan, zelfs niet als er op de [ACMP ON/OFF] knop wordt gedrukt.	Bij het terugspelen van één van de Pianist stijlen (89 - 100), is het ritme niet te horen. De Pianiststijlen zijn niet van drums of baspartijen voorzien — alleen van pianobegeleiding.
Niet alle voices lijken te klinken, of het geluid wordt soms afgekapt.	De EZ-20 heeft een polyfonie van maximaal 16 noten. Als de Dual voice of Split voice wordt gebruikt en er speelt tegelijkertijd een song of stijl, dan kunnen sommige noten worden weggelaten of worden “gestolen” van de begeleiding of de song.
De begeleiding klinkt niet zoals het hoort.	Zorg ervoor dat het Begeleidingsvolume (blz. 55) is ingesteld op een geschikt niveau.
De polariteit van de voetschakelaar is omgedraaid.	U heeft de EZ-20 aangezet terwijl u de voetschakelaar ingetrapt had. Zet het instrument uit, en zet hem dan weer aan zonder de voetschakelaar ingedrukt te houden.

Opm.bij blz.61MH,66MH&67MH

■ Maximale Polyfonie (opm. bij blz. 61MH)

De EZ-20 is maximaal 16 noten polyfoon. Dit betekent dat er maximaal tot 16 noten tegelijk kunnen klinken, ongeacht de gebruikte functie. De automatische begeleiding gebruikt een aantal van deze beschikbare noten, dus als de automatische begeleiding wordt gebruikt, is het aantal beschikbare noten om via het toetsenbord te kunnen bespelen overeenkomstig verminderd. Hetzelfde geldt voor de splitvoice en songfuncties.

• Het Voice Overzicht bevat ook de MIDI programmawisselingsnummers voor elke voice. Gebruik deze programmawisselingsnummers als u de EZ-20 via een extern MIDI apparaat bespeelt.
• Sommige voices kunnen continu doorklinken of hebben een lange uitsterftijd als de noten al zijn losgelaten en het sustainpedaal (voetschakelaar) is ingetrapt.

De volgende voices kunnen worden geselecteerd als de Voice mode actief is. Ze kunnen ook worden geselecteerd door een aangesloten MIDI apparaat; de corresponderende bank selectie mededelingen zijn: MSB=00H, LSB=70H.

Als voices worden geselecteerd via MIDI:

* De Harmonie voices (054 - 063) en Echo voices (079 - 088) klinken zonder de respectievelijke harmonie en echo effecten.

■ Opm. bij blz. 66MH en 67MH

OPMERKING:

*1 De verzonden aanslagsnelheid waarde is constant, voor noten gespeeld op het toetsenbord.

*2 MSB kan worden gebruikt om de voice voor de melodie of het ritme te veranderen.

LSB: Zie het Voice Overzicht.

*3 Zie voor programmawisselingswaarden het voice overzicht. Programma wijziging en andere als Kanaalboodschappen (Channel Messages) ontvangen hebben geen invloed op de EZ-20 paneel instellingen of wat wordt gespeeld op het toetsenbord.

*4 < GM Systeem aan > F0H,7EH,7FH, 09H, 01H, F7H Alle data wordt teruggebracht naar de standaard waarden.

*5 MIDI functioneert niet (verzenden/ontvangen) in de Song mode.

Specificaties

Toetsenbord

- 61 standaard-maat toetsen (C1 –C6) met Light Guide

Display

• Grote multi-functionele LCD display

Setup

• STANDBY/ON

- MASTER VOLUME : MIN - MAX

Paneelregelaars

• Dictionary (woordenboek)

- Les 1–3

One Touch Setting

• Voice (voor elke stijl of song)

Overall regelaars

- ABC/DoReMi

- Grade

- Talking (spreken)

- Transponering

- Tuning (stemming)

- Begeleidings Volume

- Songvolume

- Metronoomvolume

Effecten

• Dual (Onderdeel van Voice)

• Harmonie/Echo (Onderdeel van Voice)

- Split (Onderdeel van Voice)

- Sustain

Preset Song

• 100 Songs

Aansluitingen voor optionele accessoires

• PHONES/OUTPUT, DC IN 12V, MIDI IN/OUT, SUSTAIN

Versterker

- 2 W + 2 W

Luidsprekers

- 12 cm x 2

Spanningsvoorziening

- Adapter : Yamaha PA-3B netadapter

- Batterijen : Zes maat "D", R20P(LR20) of equivalent batterijen

Vermogensdissipatie

- 10 W (bij gebruik van een PA-3B netadapter)

Afmetingen (B x D x H)

- 931 x 348,8 x 127,9 mm

Gewicht

• 5,0 kg

Bijgeleverde accessoires

• Muziekstandaard

• Nederlandstalige Gebruiksaanwijzing

- Song Book

Optionele Accessoires

• Hoofdtelefoon : HPE-150

- Netadapter: PA-3B

• Voetschakelaar : FC4, FC5

- Keyboardstandaard : L-2L, L-2C

Diversen

+/- knoppen ......23

A

Aansluitingen voor optionele accessoires ....9

ABC/DoReMi 43

A-B Repeat (herhaling) .....34

Akkoorden, Fingered......51

Akkoorden, over......53

Akkoorden, Single Finger ....50

Akkoordnamen....54

Akkoordsoort....54

Automatische begeleiding ...46

B

Batterijen......8

Begeleidingssecties......56

Begeleidingsvolume .....55

D

DEMO knop......28

Demo songs ......28

Dictionary (woordenboek)...52

Drum Kit Overzicht.....63MH

E

Ending....57

F

Fill-in 57

Fingered akkoorden......51

G

Grade....38

Grondtoon 53

H

Hoofdtelefoon....9

|

Intro 56

L

Les.... 35

Light Guide.... 32

M

Maatsoort...... 41

Main A/B 57

Metronoom.... 40

MIDI....58

MIDI aansluitingen 58

MIDI Implementatie

Overzicht...... 66MH

Multi fingering 50

Multi Pads.... 33

Muziekstandaard 9

N

Netadapter...... 8

numerieke toetsenbord ..... 25

0

OVERALL.... 23

P

PHONES/OUTPUT aansluiting 9

Portable Grand (vleugel) ..... 40

Problemen oplossen...... 60

Q

Quick Guide...... 12

S

secties (begeleiding)...... 56

Single Finger akkoorden..... 50

songs, selecteren en afspelen 28

Songvolume...... 31

Specifications.... 62

stijlen, selecteren 46

SUSTAIN 9

Sync Start.... 47

T

Talking (spreken) ......39

Tap....30

Tempo (song) 30

Tempo (stijl) 49

Transponering ....44
