Type product	Autoradio
Merk	Grundig
Model	RCD 300
Categorie	Autoradio
Inbouwformaat	1-DIN (178 x 50 x 160 mm)
Gewicht	ca. 0,5 kg
Voedingsspanning	12 V DC (autoaccu)
Uitgangsvermogen	4 x 20 W (max.)
Geschikt voor	VW Golf 5 (en andere voertuigen met ISO-stekker)
Aansluitingen	ISO-stekker, 2x antenneaansluiting
Functies	Radio (FM/AM), RDS, code-beveiliging, weergave van zendernaam
Beveiliging	Anti-diefstalcode (in te voeren na stroomonderbreking)
Onderhoud	Reinig de buitenkant met een zachte, droge doek; vermijd oplosmiddelen
Veiligheid	Koppel de accu los voor installatie om kortsluiting te voorkomen
Reparatie en reserveonderdelen	Zekering vervangbaar (5A); neem bij defect contact op met een vakman
Documentatie	Gratis handleiding beschikbaar in PDF

Veelgestelde vragen - RCD 300 GRUNDIG

Hoe installeer ik de Grundig RCD 300 in een VW Golf 5?

Volg deze stappen: verwijder de sensor, het beluchtingsrooster, het paneel met Torx-schroeven, verwijder de oude radio, sluit de ISO-stekker en antennekabels aan, monteer alles in omgekeerde volgorde. Voer de code in na installatie.

Hoe kom ik aan de code voor mijn RCD 300?

De anti-diefstalcode staat vaak in de handleiding of op een kaartje. Neem anders contact op met een Grundig-dealer of zoek online met het serienummer.

Wat moet ik doen als de radio een foutmelding geeft na installatie?

Controleer of de accu niet is losgekoppeld tijdens de installatie. Koppel de radio los en sluit deze opnieuw aan. Als de fout aanhoudt, reset dan de radio of raadpleeg een specialist.

Kan ik de RCD 300 in een andere auto dan een Golf 5 inbouwen?

Ja, als de auto een ISO-stekker en geschikte 1-DIN-sleuf heeft, is de radio compatibel. Mogelijk is een adapter nodig voor de antenne of bediening.

Hoe reset ik de RCD 300?

Druk op de resetknop aan de voorzijde (gebruik een pen) of koppel de stroom 10 seconden los. Na reset moet de code opnieuw worden ingevoerd.

Welke luidsprekers kan ik aansluiten?

Geschikt voor 4 luidsprekers met een impedantie van 4 ohm en een vermogen van maximaal 20 W per kanaal.

De radio zendt geen geluid uit, wat te doen?

Controleer de luidsprekeraansluitingen, de zekering en of het volume niet gedempt is. Probeer een andere bron (FM/AM) om te testen.

Hoe reinig ik de RCD 300?

Gebruik een zachte, droge doek voor het display en de knoppen. Gebruik geen chemicaliën of water, want dat kan schade veroorzaken.

Waarom vraagt de radio steeds om de code?

Dit gebeurt na een stroomonderbreking (bijv. accu los). Voer de juiste code in. Als de code niet werkt, neem dan contact op met een servicepunt om de radio te deblokkeren.

Is er een afstandsbediening voor de RCD 300?

Nee, de RCD 300 wordt alleen bediend via de knoppen op het front. Er is geen infrarood- of draadloze afstandsbediening.

GEBRUIKSAANWIJZING RCD 300 GRUNDIG

De RCD 300 is eenvoudig in te bouwen in de Golf 5.

Benodigd gereedschap:

Kleine platte schroevendraaier

Brede platte schroevendraaier

Torx-20 en 15 schroevendraaier (zoals op afbeelding)

Accu niet losmaken voor de inbouw, hier kun je foutmeldingen door krijgen.

Onder volgt een inbouw bij een Golf 5 met climate control: bij een Golf 5 met handmatige airco werkt dit hetzelfde, alleen is het dan een kwestie van de 2 schroeven onder het rubber matje los te maken.

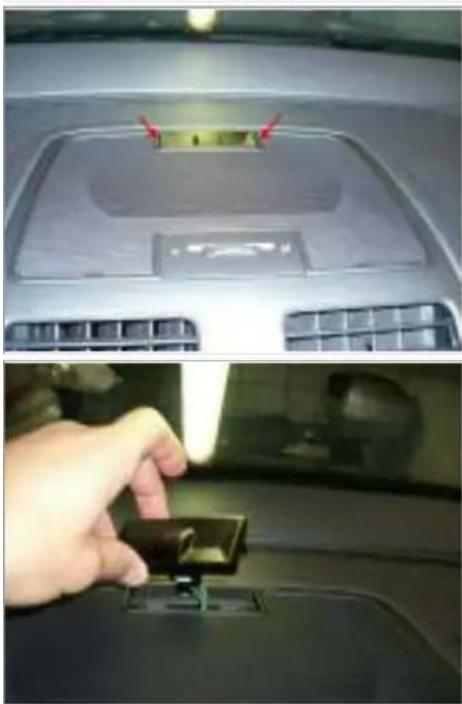

Ten eerste moet de sensor er uit gewipt worden. Dit kan met de kleine platte schroevendraaier: wees voorzichtig, een beschadiging is snel gemaakt.

Werkt van links naar rechts en weer terug dat de sensor los komt.

Sensor loskoppelen. Let op dat je draad niet kwijt raakt onder het dashboard.

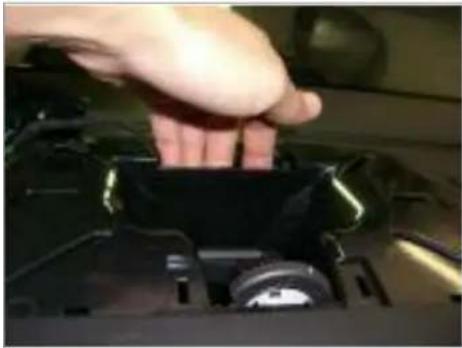

	Nu kan het beluchtingsrooster er uit. Dit gaat door middel van het naar je toe trekken met 2 vingers....
	...en tegelijkertijd omhoog trekken.
	Nu moet de Torx schroevendraaier gebruikt worden

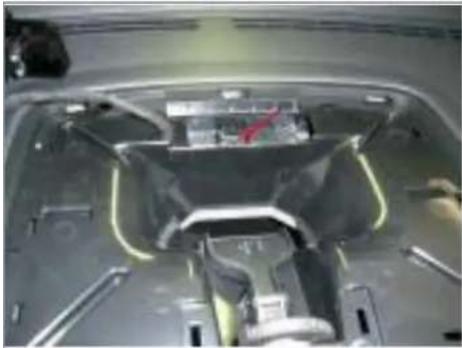

	De Torx losdraaien
	Weer met een trekkende en omhoogbrengende beweging het paneel verwijderen

Wederom 2 Torx schroeven losdraaien

Daarna met 2 handen dit paneel los halen. Dit rustig doen, zodat er niets afbreekt.

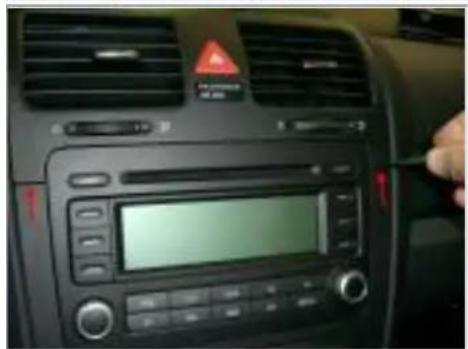

Nu met de brede schroevendraaier op de aangeven punten het paneel omhoog wippen.

Nu kan het paneel er af.

Nu moeten er 2 Torx schroeven losgedraaid worden van het paneel om de plek van de toekomstige radio heen.

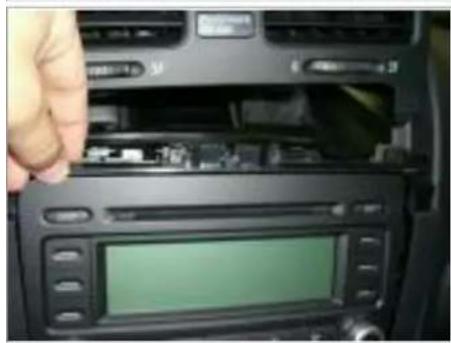

Nu kun je het panel lostrekken, dit zit namelijk geklikt aan het dashboard

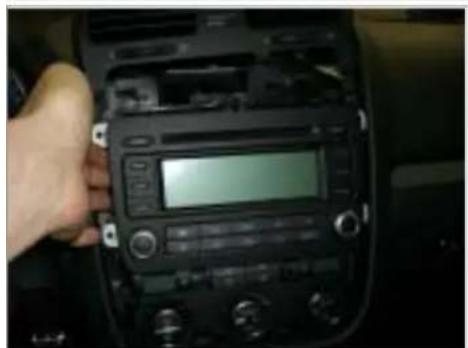

Nu kun je de 4 Torx schroeven zien zitten. Verwijder deze en trek de 1din schacht met je oude radio naar voren

(Op deze afbeeldingen zat er al een RCD radio in)

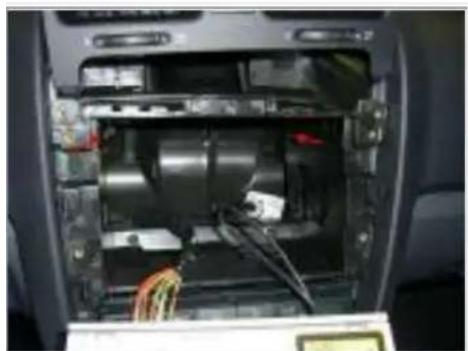

Met beleid de oude radio met zijn bedrading verwijderen tot je de grote aansluiting ziet liggen die in de RCD radio moet. Ook zie de antennekabels liggen, 2 stuks

Zo moet het er uit komen te zien:

Dit zijn de antenneaansluitingen, deze ook bevestigen.

Klaar! Nu de radio in omgekeerde volgorde monteren, code invoeren, enter en klaar.

Dit is de adapter die meestal gebruikt wordt voor je oude radio: die kan helemaal verwijderd worden, deze wordt niet meer gebruikt in combinatie met de RCD.

Nu is het dashboard zoals VW het bedoeld heeft. Zo wordt alles één geheel.
