Producttype	Luidspreker
Merk	Pioneer
Model	TS-STX080
Type	Coaxiale luidspreker
Diameter	16 cm (6,5 inch)
Impedantie	4 Ω
Maximaal vermogen	250 W
Nominaal vermogen	50 W RMS
Frequentiebereik	30 Hz - 20 kHz
Gevoeligheid	87 dB
Materiaal conus	Glasvezelversterkt polypropyleen
Tweeter	2,5 cm soft dome
Montagediepte	45 mm
Montagegatdiameter	136 mm
Gewicht	0,8 kg per stuk
Kleur	Zwart
Inhoud verpakking	2 luidsprekers, installatiemateriaal, handleiding
Garantie	2 jaar
Onderhoud en reiniging	Reinigen met een droge, zachte doek.
Veiligheid	Let op correcte polariteit bij aansluiting.
Reparatie	Neem contact op met een erkende Pioneer-servicepartner.

Veelgestelde vragen - TS-STX080 PIONEER

Hoe installeer ik de Pioneer TS-STX080 luidsprekers in mijn auto?

Verwijder de oude luidsprekers, sluit de nieuwe aan met correcte polariteit (rood = positief, zwart = negatief) en bevestig ze met de meegeleverde schroeven.

Wat is de impedantie van de TS-STX080?

De impedantie is 4 Ω, wat standaard is voor de meeste auto-audiosystemen.

Kan ik deze luidsprekers in de deurpanelen monteren?

Ja, de montagediepte van 45 mm past in de meeste deurpanelen. Controleer of de montagegatdiameter van 136 mm overeenkomt.

Heb ik een aparte versterker nodig voor de TS-STX080?

Niet noodzakelijk, maar een externe versterker kan de geluidskwaliteit verbeteren, vooral bij hogere vermogens.

Wat is het maximale vermogen van deze luidspreker?

Het maximale vermogen is 250 W, maar het nominale vermogen is 50 W RMS voor continu gebruik.

Zijn er installatieaccessoires inbegrepen?

Ja, de verpakking bevat 2 luidsprekers, montageschroeven, beugels en een handleiding.

Hoe sluit ik de luidsprekers aan?

Gebruik de meegeleverde connectoren of soldeer de draden aan de aansluitingen. Zorg dat de polariteit overeenkomt met de stereokanalen.

Wat is de montagediepte van de TS-STX080?

De montagediepte is 45 mm, waardoor ze in ondiepe montageplekken passen.

Zijn deze luidsprekers geschikt voor alle auto's?

Ze passen in auto's met een 16 cm luidsprekeropening en diepte van 45 mm. Controleer de afmetingen van uw auto.

Hoe reinig ik de luidsprekers?

Reinig de buitenkant met een droge, zachte doek. Gebruik geen water of schoonmaakmiddelen om schade te voorkomen.

GEBRUIKSAANWIJZING TS-STX080 PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

Lees deze instructies aandachtig voordat u de installatie uitvoert.

De installateur is verantwoordelijk voor de juiste installatie van dit product, afhankelijk van het voertuig, de configuratie en de installatieomgeving.

⚠ WAARSCHUWING

Gebruik het juiste gereedschap (zoals de meegeleverde zeskantsleutel) voor de installatie.

Gebruik van verkeerd of beschadigd gereedschap kan resulteren in een onveilige installatie.

Stevig bevestigen bij de installatie en hoekafstelling.

Niet installeren op een plaats die storend kan zijn voor een juiste werking van het voertuig of tijdens het rijden.

Het product niet uit elkaar halen.

Geen druk uitoefenen op het product na de montage en tijdens de hoekafstelling.

Na de installatie de montageonderdelen regelmatig controleren en opnieuw aandraaien.

De luidspreker kan vallen of losraken als montageonderdelen loszitten.

Als u deze voorzorgsmaatregelen niet volgt, kan dat ernstig letsel, inclusief overlijden, en/of materiële schade tot gevolg hebben.

⚠️ VOORZICHTIGHEID

1. Haal het luidsprekersysteem niet uit elkaar door alle schroeven te verwijderen.
2. Als de luidsprekeraansluitingen niet juist zijn aangesloten, worden lage tonen niet volledig weergegeven.
3. Refer to your car stereo's operation manual as well when installing speakers in your car.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product. Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

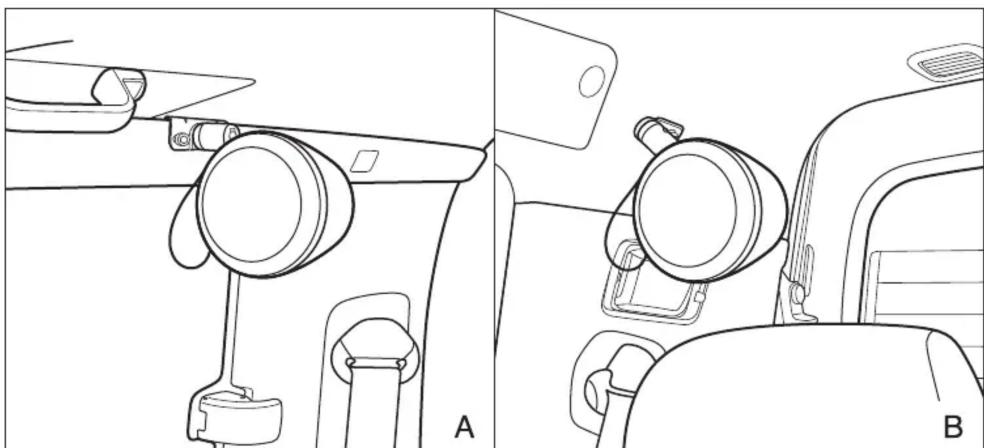

●MONTAGEVOORBEELD

A. Montage op interieur B. Montage op andere onderdelen dan het interieur en de handgreep

Raadpleeg de afzonderlijke installatiehandleiding voor gedetailleerde installatiemethoden.

GEMAAKT IN CHINA

●SPECIFICATIES

• Luidsprekersysteem …… Afgedicht type, volledig bereik
• Luidsprekerspecificaties ...... ø78 mm conus
• Continue belastbaarheid (RMS) 20 W
• Maximaal muziekvermogen 100 W
• Gevoeligheid 80 dB (1 W/1 m)
• Frequentierespons 66 Hz tot 24 kHz (-20 dB)
• Nominale impedantie 4 Ω
• Brutogewicht (2 luidsprekers inclusief verpakking) … 1,43 kg

●AFMETINGEN

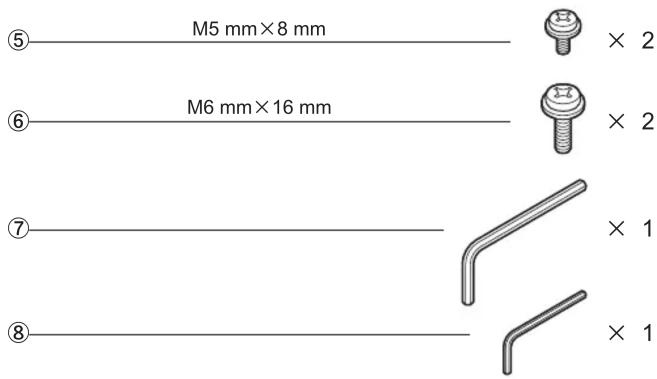

●INBEGREPEN ONDERDELEN

VOORZICHTIGHEID

Isoleer de verbindingen om elektrische kortsluiting te voorkomen.

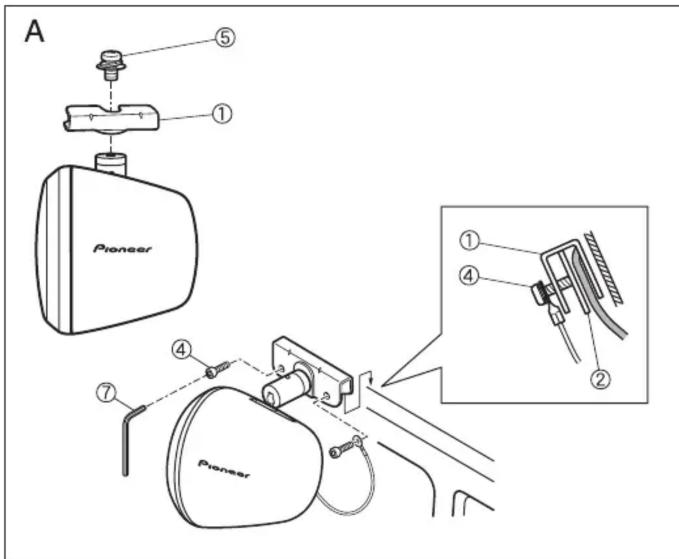

INSTALLATIEWIJZE

Wij raden ten zeerste aan om het gesloten luidsprekersysteem te laten installeren door uw erkende dealer of een andere professionele installateur die het juiste gereedschap en de nodige ervaring heeft om dit systeem correct te installeren.

De hoek van dit product kan ook na de aansluiting eenvoudig worden afgesteld.

Gebruik de accessoire zeskantsleutel ⑧ om de hoek van de satellietluidspreker af te stellen.

- Verwijder deze schroeven niet, voor behoud van goede prestaties en stevige bevestiging van het product.

- Bevestig de vooraf aangebrachte veiligheidskabel van het product aan de montagehardware.

- Installeer de metalen onderdelen, schroeven en kabels zodanig dat deze van de inzittenden af zijn gericht om toevallig contact te vermijden.

Laat een beetje speling op de kabel (niet te kort) om losraken te voorkomen.
