TS-R1051S - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type luidspreker	Coaxiale 3-wegs
Wooferdiameter	102 mm
Middenbereik diameter	30 mm (gebianceerde kegel)
Tweeterdiameter	10 mm
Nominale impedantie	4 Ω
Gevoeligheid	88 dB (±1,5 dB)
Frequentierespons	34 Hz - 27 kHz (-20 dB)
Maximaal muziekvermogen	210 W
Nominaal vermogen	30 W
Magneetgewicht	110 g
Grilmateriaal	Stalen net, hittebestendige hars
Gewicht per luidspreker (incl. accessoires)	0,35 kg
Brutogewicht (2 stuks incl. verpakking)	0,83 kg
Spreekspoel	Hittebestendig
Rand (surround)	Lichtgewicht schuimrubber gecoate doek
Reproductiesysteem	Coaxiaal 3-weg

Veelgestelde vragen - TS-R1051S PIONEER

Hoe installeer ik de Pioneer TS-R1051S luidspreker?

Zorg dat de stroom uit staat. Bevestig de luidspreker stevig op een geschikte plek in uw voertuig. Gebruik de meegeleverde bevestigingsmaterialen. Raadpleeg de handleiding voor gedetailleerde stappen.

Wat is de aanbevolen versterker voor deze luidspreker?

De luidspreker heeft een nominaal vermogen van 30 W en een maximale belasting van 210 W. Gebruik een versterker die past binnen dit bereik, bij voorkeur met een impedantie van 4 Ω.

Kan ik deze luidspreker gebruiken met een standaard autoradio?

Ja, de Pioneer TS-R1051S is compatibel met de meeste autoradio's. Zorg dat de radio een 4 Ω belasting kan aansturen en het vermogen niet hoger is dan 30 W nominaal.

Hoe sluit ik de luidspreker aan?

Sluit de luidsprekerkabels aan op de juiste polariteit: positief (+) en negatief (-). Zorg dat de draden niet in contact komen met metaal. Raadpleeg ook de handleiding van uw autoradio.

Wat zijn de afmetingen van de Pioneer TS-R1051S?

De exacte behuizingsafmetingen worden niet gegeven, maar de wooferdiameter is 102 mm. De totale diameter is ongeveer 130 mm en de inbouwdiepte circa 50 mm. Meet de beschikbare ruimte voor installatie.

Heeft de luidspreker een beschermkap (grille)?

Ja, de luidspreker is voorzien van een stalen netgrille met hittebestendige hars voor bescherming.

Hoe reinig ik de luidspreker?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik geen agressieve schoonmaakmiddelen of water, omdat dit de onderdelen kan beschadigen.

Wat moet ik doen met de oude luidspreker?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval of bij uw verkoper bij aankoop van een nieuw product. Dit geldt voor EU-landen, Zwitserland en Noorwegen.

Wat is de garantie op deze luidspreker?

De garantie wordt verleend door de verkoper. Neem contact op met de winkel waar u het product hebt gekocht voor de specifieke garantievoorwaarden.

Kan ik de luidspreker in de deur van mijn auto installeren?

Ja, de TS-R1051S is ontworpen voor inbouw in autodeuren of andere geschikte panelen. Zorg voor een goede bevestiging en dat de luidspreker niet in contact komt met bewegende delen.

GEBRUIKSAANWIJZING TS-R1051S PIONEER

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

●SPECIFICATIES

• Reproductiesysteem Coaxiale 3-weg
- Luidsprekerspecificaties Woofer …… ø102 mm

Lichtgewicht schuimrubber gecoate doekrand

Hittebestendige spreekspoel

magneet : 110 g

Middenbereik …… ø30 mm Gebalanceerde kegel

Tweeter 010 mm

• Nominale impedantie 4 Ω
• Gevoeligheid 88 dB (±1,5 dB)
• Frequentierespons 34 Hz tot 27 kHz (-20 dB)
• Maximaal muziekvermogen 210 W
  • Nominaal vermogen 30 W
• Grillemateriaal …… Stalen net, hittebestendige hars
  • Gewicht (per luidspreker inclusief accessoires) …… 0,35 kg
• Brutogewicht (2 luidsprekers inclusief verpakking)⋯0,83 kg

XIEL5 V

1 PA AR

●AFMETINGEN

Eenheid : mm

Uitgangsgeluidsdruk Frequentiekarakteristiek Ingangsspanning 2 V

⚠ WAARSCHUWING

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
3. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
4. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

- Lees de instructies op het deksel aan de andere kant.

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

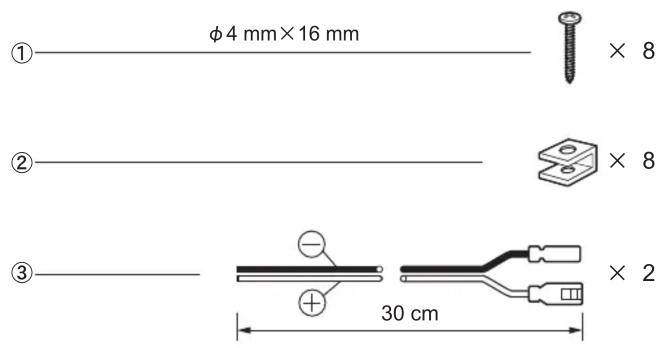

●INBEGREPEN ONDERDELEN

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :
