Type product	Coaxiale luidspreker
Merk	Pioneer
Model	TS-1301I
Diameter	13 cm (5,25 inch)
Vermogen (RMS)	30 W
Maximaal vermogen	150 W
Impedantie	4 Ohm
Gevoeligheid	90 dB (1W/1m)
Frequentiebereik	30 Hz – 28 kHz
Aandrijving	2-weg (woofer + tweeter)
Montagediepte	45 mm
Montagegat diameter	119 mm
Gewicht	0,5 kg per stuk
Materiaal conus	Polypropyleen (IPP)
Tweeter type	PEI-film (super tweeter)
Functies	Onafhankelijke tweeter-installatie, beschermingsrooster
Installatie	Inbouwen in deur of dashboard, meegeleverde beugels en schroeven
Onderhoud	Stofvrij maken met zachte borstel, niet nat reinigen
Veiligheid	Geschikt voor 12V auto-installatie, geen speciale voorzorg
Reparatie/onderdelen	Geen gebruiker vervangbare onderdelen, neem contact op met Pioneer service

Veelgestelde vragen - TS-1301I PIONEER

Wat is het maximale vermogen van de Pioneer TS-1301I?

Het maximale vermogen is 150 W, met een RMS-vermogen van 30 W.

Is de TS-1301I geschikt voor mijn auto?

Controleer de montagediepte (45 mm) en de diameter van het montagegat (119 mm). De meeste auto's met 13 cm luidsprekeropeningen passen.

Hoe sluit ik de luidspreker aan?

Gebruik de meegeleverde beugels en schroeven. Sluit de + en - draden aan op de versterker of radio met een impedantie van 4 Ohm.

Wat is de impedantie van de luidspreker?

De impedantie is 4 Ohm, geschikt voor de meeste autoradio's en versterkers.

Hoe reinig ik de luidspreker?

Maak de conus voorzichtig stofvrij met een zachte borstel. Gebruik geen water of schoonmaakmiddelen.

Kan ik de tweeter apart monteren?

Ja, de tweeter is onafhankelijk monteerbaar. Volg de instructies in de handleiding voor de beste positie.

Wat is het frequentiebereik?

Het frequentiebereik is 30 Hz tot 28 kHz, geschikt voor een breed scala aan muziek.

Hoeveel wegen de luidsprekers?

Elke luidspreker weegt ongeveer 0,5 kg.

Zijn er vervangende onderdelen beschikbaar?

Er zijn geen gebruiker vervangbare onderdelen. Neem bij schade contact op met de Pioneer klantenservice.

Kan ik de luidspreker in een deur monteren?

Ja, de TS-1301I is ontworpen voor inbouw in deurpanelen of het dashboard. Zorg voor voldoende diepte (45 mm).

GEBRUIKSAANWIJZING TS-1301I PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

●SPECIFICATIES

• MAXIMAAL MUZIEKVERMOGEN 130 W
• NOMINAAL VERMOGEN 25 W
- LUIDSPREKERAFMETINGEN ∅130 mm
• IMPEDANTIE 4 OHM
• GEVOELIGHEID 90 dB (±1,5 dB)
- FREQUENTIERESPONS 48 Hz tot 25 000 Hz (-20 dB)
• BRUTOGEWICHT 0,81 kg

●AFMETINGEN

Eenheid : mm

Uitgangsgeluidsdruk Frequentiekarakteristiek Ingangsspanning 2 V

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

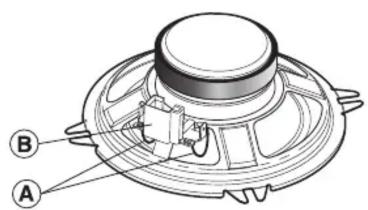

⚠️ VOORZICHTIGHEID

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
3. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
4. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

De aanbevolen montages in dit document zijn slechts enkele voorbeelden.

Vanwege mogelijke ontwerpwijzigingen van het voertuig kan PIONEER de nauwkeurigheid of volledigheid van de inhoud en technische informatie echter niet garanderen.

Raadpleeg uw dealer voordat de installatie wordt uitgevoerd.

Installatie
	Type voertuig Jaar Voorkant AchterinNaam voertuig
BMW	3-Series	12/90~2/98	D	H * 1 (UD-M130)
	3-Series 4 door	3/98 ~ 3/05	B * 1 (43P811)	H * 1 (43P811)
	3 Touring	4/00~9/05	B * 1 (43P811)
	5-Series	7/95 ~ 6/03	I	G
CITROEN	Saxo 3 door	10/96~9/01	E
	Saxo 5 door	10/96~9/01	E	E
	ZX Reflex/Avantage	4/91~9/97	E
	ZX Aura/Volcano	4/91~9/97	E	E
	ZX 3 door	10/92~9/97	E	J
	ZX Break	4/91~2/98	E	E
	C3/C3 Pluriel	9/02~		N
	C2	9/03~		N
	Xantia	3/92~12/00		E
	XM 4 door/Break	7/89~12/00		H
	Xsara	10/97 ~ 8/04		E
	Xsara Picasso	12/99~		E
DACIA	Logan/Logan MCV	3/05~	E
DAEWOO/CHEVROLET	Tacuma	1/00~	E
	Lacetti	1/04~	E * 2
HYUNDAI	Lantra 4/5 door	3/98~	E
KIA	Picanto	3/04~	E * 2	E * 2
VAZ/LADA	Samara	1/86~12/99		H
	Diva-Sagona	8/91~12/99		F
	2104			F
	2108		O
	2109		O
	21099		O
	2110		E
	2111		E
	2112			F
	2115			F
	21213			F
	2131			F
MERCEDES-BENZ	A-class	9/97~		K * 1 (UD-M135MB)
MITSUBISHI	Spacestar (1/98~)	1/98~		E
OPEL	Corsa	10/06~		E * 1 (43P852)
	Zafira	3/99~7/05		K * 1 (UD-M131)
PEUGEOT	106 XR/XN 3 door	9/91~4/05	I
	106 XR/XSI 3 door	9/91~4/05	I
	106 5 door	9/92~4/05	I	L
	205 3/5 door	9/83~7/98	L	J
	206 Series	8/98~		M
	307 Series	3/01~		E
RENAULT	Twingo	9/00~5/07	C
	Twingo II	6/07~	C	A
	Clio II 3 door	3/98~8/05	E	M
	Clio II exc.RXE 5 door	3/98~8/05	E
	Clio II RXE 5 door	3/98~8/05	E	E
	Clio II Campus	9/01~	E	M
	Clio III	9/05~	C	C
	Modus	9/04~	E	E
	Megane RL/RN/RT 5 door	9/95~9/02	E	F
	Megane Classic	9/95~9/02		F * 2
	Megane Coupe	9/95~9/02		F
	Megane Break	6/99~6/03	E
	Megane 3/5 door	10/02~	C
	Megane 4 door	3/03~	C
	Megane Scenic	10/96~6/03	E	G
	Scenic	7/03~	C	C
	Grand Scenic	1/04~	C	C
	Laguna Series	10/99~9/07	C	C
	Velsatis	10/01~	C
	Espace	11/02~	C	C
SKODA	Felicia	10/94~6/02	E
	Octavia 5 door	9/96~9/04		F
VOLVO	S40	9/95 ~ 1/04	E * 2	G
	V40	9/95 ~ 1/04	E * 2
