TS-170CI - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Autoluidspreker
Merk	Pioneer
Model	TS-170CI
Maximaal muziekvermogen	170 W
Nominaal vermogen	35 W
Woofer diameter	165 mm
Tweeter diameter	30 mm (Gebalanceerde PEI-koepel)
Impedantie	4 Ω
Gevoeligheid	89 dB (±1,5 dB)
Frequentierespons	25 Hz – 28.000 Hz (-20 dB)
Afmetingen (ø × diepte)	165 mm × 65 mm (geschat)
Gewicht (bruto)	1,37 kg
Materiaal woofer	Polypropyleen conus
Materiaal tweeter	PEI (Polyetherimide)
Montagediepte	Ong. 50 mm (geschat)
Montagegat diameter	Ong. 140 mm (geschat)
Inclusief accessoires	Montageset, installatiehandleiding
Geschikt voor	Auto's (zie compatibiliteitstabel)
Kleur	Zwart
Garantie	2 jaar (standaard)

Veelgestelde vragen - TS-170CI PIONEER

Wat is het maximale vermogen van de Pioneer TS-170CI?

Het maximale muziekvermogen is 170 W en het nominale vermogen is 35 W.

Hoe groot is de woofer van deze luidspreker?

De woofer heeft een diameter van 165 mm (6,5 inch).

Wat is de impedantie van de TS-170CI?

De impedantie is 4 ohm, wat geschikt is voor de meeste autoradio's.

In welke auto's kan ik deze luidspreker installeren?

De TS-170CI is compatibel met veel auto's, waaronder BMW, Ford, Honda, Toyota en Volkswagen. Raadpleeg de installatietabel in de handleiding voor specifieke voertuigen.

Is een aparte crossover nodig?

Nee, de luidspreker heeft een ingebouwde crossover. Gebruik geen extern netwerk om schade te voorkomen.

Hoe sluit ik de luidspreker aan op de autoradio?

Sluit de luidsprekerkabels aan op de overeenkomstige uitgangen van de autoradio. Zorg dat de polariteit correct is en dat de kabels geen metaal raken.

Wat is de aanbevolen versterker voor deze luidspreker?

Een versterker met een uitgangsvermogen van 20-50 W RMS per kanaal bij 4 ohm is ideaal.

Hoe onderhoud ik de luidspreker?

Reinig de luidspreker met een droge, zachte doek. Gebruik geen chemicaliën of water. Vermijd aanraking van de flexibele luidsprekerdraad.

Wat is de garantie op dit product?

Pioneer biedt standaard 2 jaar garantie op fabricagefouten. Bewaar de aankoopbon.

Hoe verwijder ik de luidspreker op milieuverantwoorde wijze?

Gooi de luidspreker niet weg bij het huishoudelijk afval. Lever hem in bij een speciaal inzamelpunt voor elektronisch afval. Dit geldt voor EU-landen, Zwitserland en Noorwegen.

GEBRUIKSAANWIJZING TS-170CI PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

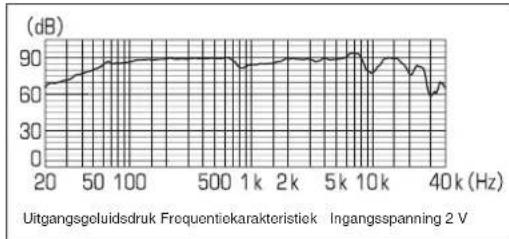

●SPECIFICATIES

• MAXIMAAL MUZIEKVERMOGEN 170 W
• NOMINAAL VERMOGEN 35 W
- WOOFER ∅165 mm
• TWEETER ø30 mm GEBALANCEERDE PEI-KOEPEL
• IMPEDANTIE 4 OHM
• GEVOELIGHEID 89 dB (±1,5 dB)
- FREQUENTIERESPONS 25 Hz tot 28 000 Hz (-20 dB)
• BRUTOGEWICHT 1,37 kg

●AFMETINGEN

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

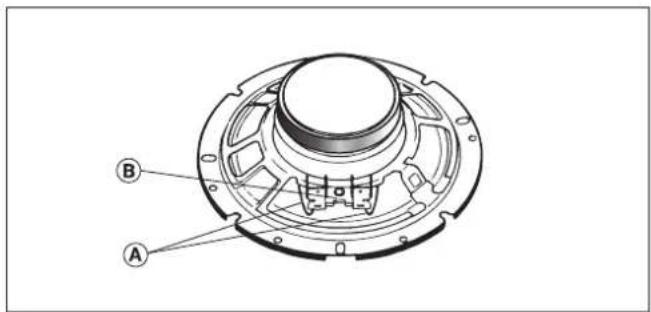

⚠️ VOORZICHTIGHEID

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Gebruik de luidspreker niet onafhankelijk. Gebruik het gespecificeerde netwerk om schade te voorkomen.
3. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
4. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
5. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :

Lees deze instructiehandleiding voordat u deze luidspreker installeert. De aanbevolen montages in dit document zijn slechts enkele voorbeelden. Vanwege mogelijke ontwerpwijzigingen van het voertuig kan PIONEER de nauwkeurigheid of volledigheid van de inhoud en technische informatie echter niet garanderen. Raadpleeg uw dealer voordat de installatie wordt uitgevoerd.

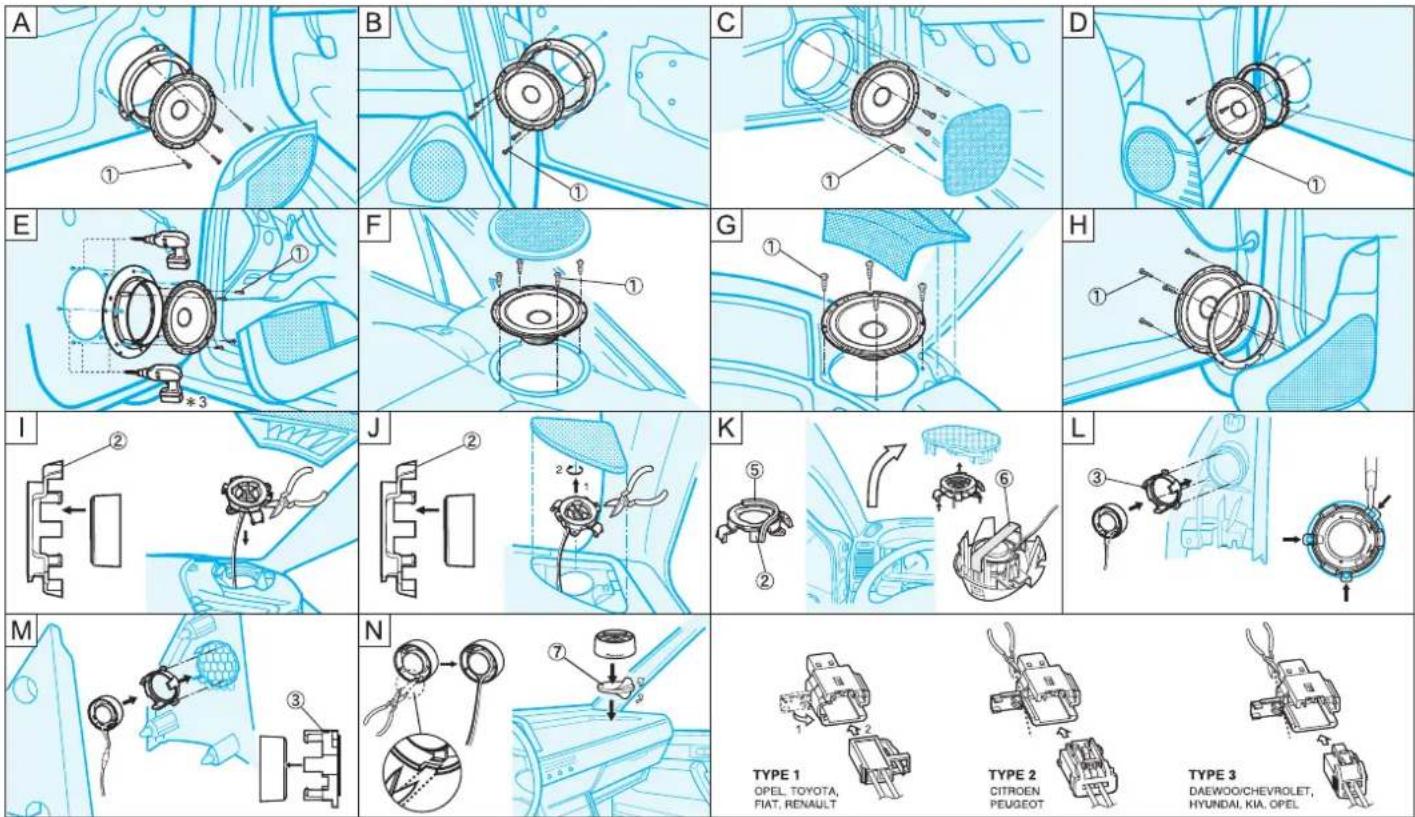

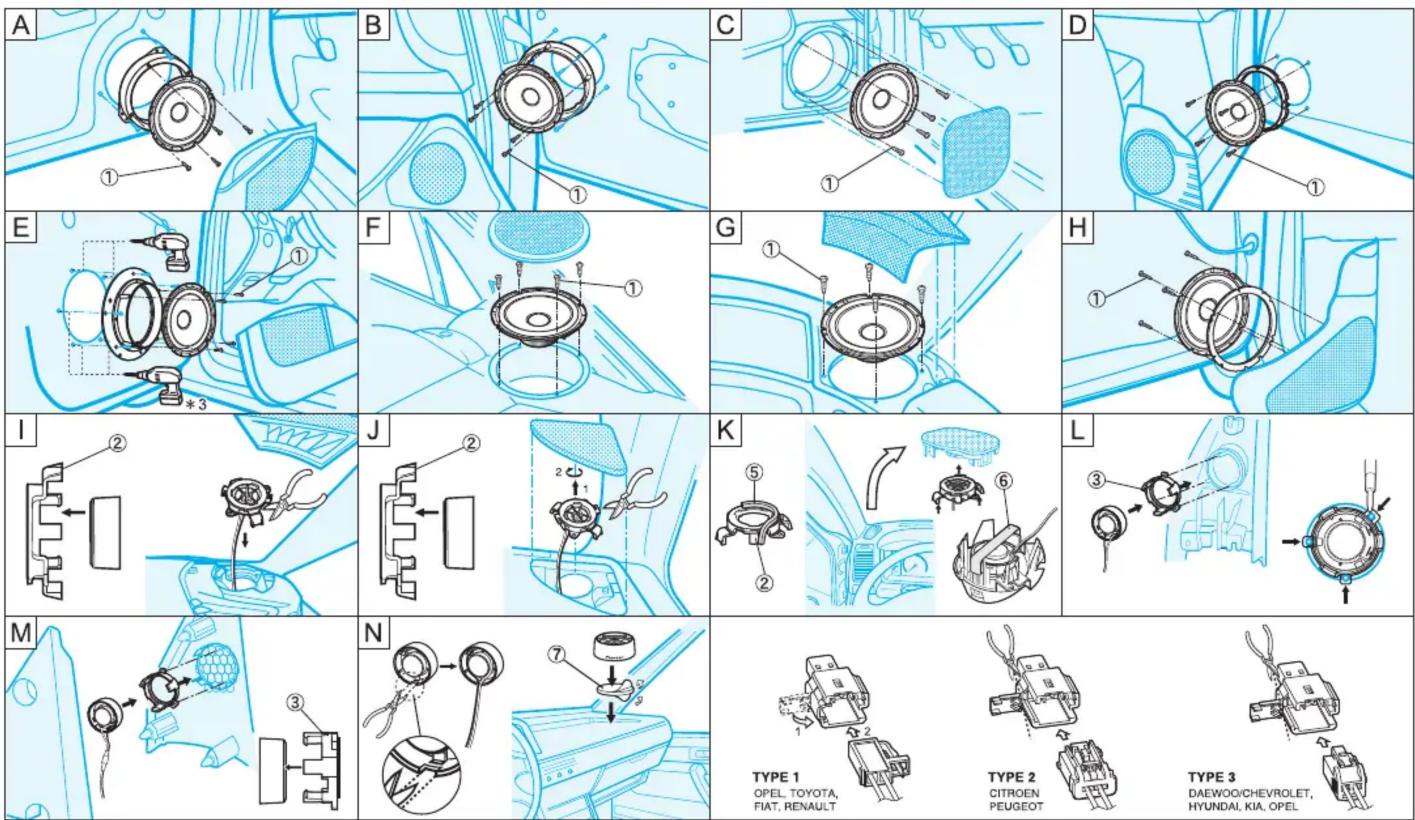

Installatie
Naam voertuig Type voertuig Jaar Voorkant Tweeter Voorkant Woofer Achterin Woofer Connector
ALFA ROMEO	146	9/95~4/01	N	D * 1 (SUUNI004)	D * 1 (SUUNI004)
	147	5/01~	N	B * 1 (43P842)	B * 1 (43P842)
	156	9/97~2/05	N	D * 1 (SUUNI004)	D * 1 (SUUNI004)
	159	3/05~	N	B * 1 (43P842)	B * 1 (43P842)
AUDI	A3 3 door	3/03~	N	A * 1 (43P825)	A * 1 (43P825)
	A4 4 door	1/01~9/07	N	B * 1 (43P766)	B * 1 (43P766)
BMW	MINI	10/00~	N	B * 1 (43P766)
CITROEN	C2	9/03~	J	C		TYPE 2
	C3/C3 Pluriel	9/01~	J	C		TYPE 2
	C4	9/04~	J	C * 2	C * 2	TYPE 2
	C4 Picasso/Grand C4 Picasso	12/06~	I	C * 2	C * 2	TYPE 2
	Berlingo	10/02~	J	C * 2		TYPE 2
	Xsara Picasso	12/99~	J	C * 2		TYPE 2
DAIHATSU	Materia	1/07~	N	A * 1 (43P835)	D * 1 (SUUNI004)
DAEWOO/CHEVROLET	Lacetti	1/04~	N	D * 1 (SUUNI004)	C * 2	TYPE 3
FIAT	Punto	9/99~	N	C
	Grand Punto	11/05~	M	B * 1 (43P287)		TYPE 1
	Panda	9/03~	N	B * 1 (43P839)	D * 1 (SUUNI004) * 3
	500	9/07~	M	A * 1 (43P851)	A * 1 (43P821)	TYPE 1 * 4
FORD	Focus 4/5 door	11/04~	N	C * 1 (43P845)
	C-Max	3/03~	N	C * 1 (43P845)	A * 1 (43P846)
	Mondeo	8/07~	N	A * 1 (43P846)	A * 1 (43P846)
	Galaxy/S-Max	3/06~	N	A * 1 (43P846)	A * 1 (43P846)
HONDA	Jazz 5 door	1/02~	N	A * 1 (43P599) * 3	A * 1 (43P599) * 3
HYUNDAI	Getz	10/02~	N	B * 1 (43P287)
	i 30	12/07~	N	B * 1 (43P841)	B * 1 (43P841)	TYPE 3
	Sonata	10/05~	N	C	C	TYPE 3
KIA	Rio	3/05~	N	C * 3	C * 3	TYPE 3
	Cee'd	12/06~	N	B * 1 (43P842)	B * 1 (43P287)
	Sportage	1/05~	N	D * 1 (SUUNI004) * 3	D * 1 (SUUNI004) * 3	TYPE 3
LANCIA	Ypsilon	3/03~	N	D * 1 (SUUNI004) * 3	D * 1 (SUUNI004) * 3
MAZDA	MX 5	6/02~8/05	N	D * 1 (SUUNI004)
MITSUBISHI	Colt	3/04~	N	D * 1 (SUUNI004)	D * 1 (SUUNI004)
	Lancer	3/07~	N	B * 1 (43P766) * 3	B * 1 (43P766) * 3
	Outlander	10/05~	N	B * 1 (43P766) * 3	B * 1 (43P766) * 3
NISSAN	Micra 5 door	10/02~	N	A * 1 (43P599) * 3	A * 1 (43P599) * 3
OPEL/VAUXHALL	Astra 5 door	10/97~12/03	M	A * 1 (43P599)	A * 1 (43P599)	TYPE 1
	Astra 5 door	1/04~	M	A * 1 (43P851)	A * 1 (43P851)	TYPE 1
	Corsa	10/00~10/06	M	A * 1 (43P706)		TYPE 1
	Corsa	10/06~	M	A * 1 (43P851)		TYPE 1
	Meriva 5 door	10/02~	M	A * 1 (43P599)	A * 1 (43P599)	TYPE 1
	Vectra	3/02~	M	A * 1 (43P851)	A * 1 (43P851)	TYPE 1
	Zafira	3/99~7/05	M	A * 1 (43P599)		TYPE 1
	Zafira	8/05~	M	A * 1 (43P851)		TYPE 1
	Antara	3/07~	M	B * 1 (43P766) * 3	B * 1 (43P766) * 3	TYPE 3
PEUGEOT	206 Series	8/98~	J	C		TYPE 2
	207	4/06~	J	C	C	TYPE 2
	307 Series	3/01~	J	H * 1 (SUUNI004)		TYPE 2
	407	3/04~	J	C * 3	C * 3	TYPE 2
	4007	7/07~	N	B * 1 (43P766) * 3	B * 1 (43P766) * 3
	Partner	10/02~	J	C * 3		TYPE 2
RENAULT	Megane RT 5 door	9/95~9/02	K	C		TYPE 1
	Laguna	1/94~9/99	K	C	F	TYPE 1
	Safrane	3/92~10/01	K	C	C	TYPE 1
	Espace	5/92~1/97	K	C	C	TYPE 1
SAAB	9-3	3/03~	N	C * 2
	9-5	2/99~	N	B * 1 (43P766) * 3
SEAT	Arosa	10/97~	N	B * 1 (43P766)
	Ibiza 5 door	1/02~	L	B * 1 (43P766)	B * 1 (43P766)
	Leon	9/99~9/05	L	B * 1 (43P766)	B * 1 (43P766)
	Leon	9/05~	L	B * 1 (43P766)	B * 1 (43P766)
	Altea/Altea XL	3/04~	L	D * 1 (SUUNI004)	D * 1 (SUUNI004)
SKODA	Fabia	9/99~3/07	L	B * 1 (43P766)
	Fabia	4/07~	L	B * 1 (43P766)	B * 1 (43P766)
	Octavia/Octavia Sout	10/04~	L	E * 1 (43P841) * 3	B * 1 (43P766)
	Roomster	3/06~	L	B * 1 (43P766)	B * 1 (43P766)
SUZUKI	Swift	5/05~	N	B * 1 (43P850)	B * 1 (43P850)
	Grand Vitara	1/06~	N	D * 1 (SUUNI004)	D * 1 (SUUNI004)
	SX4	3/06~	N	D * 1 (SUUNI004)	D * 1 (SUUNI004)
TOYOTA	Corolla 3/5 door	6/05~	N	A * 1 (43P835)	A * 1 (43P835)	TYPE 1
	Yaris	9/05~	N	A * 1 (43P835)	B * 1 (43P766) * 3
	Rav4	1/06~	N	A * 1 (43P835)	A * 1 (43P835)
	Avensis	1/03~	N	A * 1 (43P835)	A * 1 (43P835)	TYPE 1
	Auris	2/07~	N	A * 1 (43P835)	A * 1 (43P835)
VOLVO	S40/V50	2/04~	N	B * 1 (43P766)	B * 1 (43P766)
VM	Lupo	10/98~	N	B * 1 (43P766)
	Fox 3 door	3/05~	N	B * 1 (43P287)	B * 1 (43P766)
	Polo 3/5 door	9/01~	L	B * 1 (43P766)	B * 1 (43P766)
	Golf IV 3 door	10/97~9/03	N	B * 1 (43P766)	B * 1 (43P766)
	Golf V 5 door	10/03~	L	E * 1 (43P841) * 3
	Beetle	10/98~	L	B * 1 (43P766)	B * 1 (43P766)
	Passat	9/96~2/05	N	B * 1 (43P766)	B * 1 (43P766)

* 1 Montageset vereist.
* 2 Originele luidsprekeradapter vereist.
* 3 Gat boren om de luidspreker vast te zetten.
* 4 Alleen voorkant.

●INBEGREPEN ONDERDELEN

INSTALLATIE

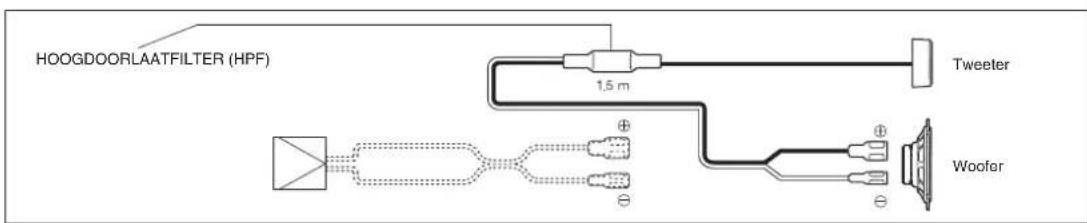

●AANSLUITINGEN
