TS-G1030F - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type	Coaxiale 3-wegluidspreker
Woofer	102 mm (4 inch)
Middenbereik	30 mm gebalanceerde kegel
Tweeter	10 mm kegel
Nominale impedantie	4 Ω
Gevoeligheid	87 dB (±1,5 dB)
Frequentierespons	35 Hz - 27 kHz (-20 dB)
Maximaal muziekvermogen	210 W
Nominaal vermogen	30 W
Grillemateriaal	Stalen net, hittebestendige hars
Gewicht per luidspreker (incl. accessoires)	0,35 kg
Brutogewicht (2 luidsprekers incl. verpakking)	0,83 kg
Magneetgewicht woofer	110 g
Conusmateriaal	Mica versterkte IMPP
Randmateriaal	Rubber gecoat
Ophangingssysteem	P.F.S.S. (Progressief Flexibel Ophangingssysteem)
Spreekspoel	Hittebestendig, lange spoel
Toepassing	Geschikt voor diverse voertuigen (zie montagehandleiding online)
Montage	Inbouw in deur, dashboard of schoppaneel
Kleur	Zwart (typisch)

Veelgestelde vragen - TS-G1030F PIONEER

Wat is het type luidspreker van de Pioneer TS-G1030F?

De Pioneer TS-G1030F is een coaxiale 3-wegluidspreker met een woofer, middenbereik en tweeter.

Wat is de impedantie van de TS-G1030F?

De nominale impedantie is 4 Ω.

Wat is het maximale vermogen dat deze luidspreker aankan?

Het maximale muziekvermogen is 210 W en het nominale vermogen is 30 W.

Hoe installeer ik de Pioneer TS-G1030F in mijn auto?

Raadpleeg de online montagehandleiding op pioneer-carglobal.com voor passende voertuigspecifieke instructies.

Welke auto's zijn compatibel met de TS-G1030F?

Voorbeelden: BMW 1-serie (2004-2011) voordeur, Citroën C1 (2005-2014) dashboard, Jeep Wrangler (2018-heden) schoppaneel, Renault Kwid (2015-heden) dashboard, Renault Twingo (1998-2000) dashboard, Volkswagen Golf Plus (2004-2014) voordeur.

Hoe sluit ik de luidspreker correct aan?

Zorg dat de flexibele luidsprekerdraad niet wordt aangeraakt, verander de richting van de aansluitingen niet en voorkom contact met metaal. Raadpleeg ook de handleiding van uw autoradio.

Wat is de frequentierespons van de TS-G1030F?

De frequentierespons is 35 Hz tot 27 kHz (-20 dB).

Wat is het gewicht van één luidspreker?

Het gewicht per luidspreker inclusief accessoires is 0,35 kg.

Hoe reinig ik de luidspreker?

Veeg de grille voorzichtig af met een droge, zachte doek. Gebruik geen water of reinigingsmiddelen om schade te voorkomen.

Hoe gooi ik de luidspreker op de juiste manier weg?

Deponeer het product niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval. In EU-landen, Zwitserland en Noorwegen is dit gratis.

GEBRUIKSAANWIJZING TS-G1030F PIONEER

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

●SPECIFICATIES

• Reproductiesysteem Coaxiale 3-weg
- Luidsprekerspecificaties Woofer ...... ∅102 mm

Magneet: 110 g

Middenbereik …… ø30 mm Gebalanceerde kegel Tweeter …… ø10 mm Kegel

• Nominale impedantie 4 Ω
• Gevoeligheid 87 dB (±1,5 dB)
• Frequentierespons 35 Hz tot 27 kHz (-20 dB)
• Maximaal muziekvermogen 210 W
• Nominaal vermogen 30 W
• Grillemateriaal …… Stalen net, hittebestendige hars
  • Gewicht (per luidspreker inclusief accessoires) …… 0,35 kg
• Brutogewicht (2 luidsprekers inclusief verpakking)⋯ 0,83 kg

●Installatie Montagehandleiding

http://www.pioneer-carglobal.com/speakerfitting-Gseries

●VOORBEELD VAN TOEPASSINGEN

FABRIKANT	MODEL MODELJAAR LOCATIE
BMW	1 Series	2004 - 2011	Voordeur
CITROEN	C1	2005 - 2014	Dashboard
Jeep	WRANGLER	2018 - heden	Schoppaneel
RENAULT	KWID	2015 - heden	Dashboard
RENAULT	TWINGO	1998 - 2000	Dashboard
Volkswagen	GOLF PLUS	2004 - 2014	Voordeur

●INBEGREPEN ONDERDELEN

GEMAAKT IN VIETNAM

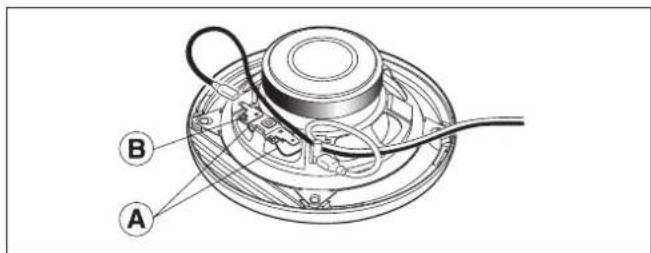

⚠ WAARSCHUWING

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
3. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
4. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

G-series geluidsontwerp is afgestemd op wereldwijde voorkeur

• Krachtige bas
• Brede en vloeiende geluidsbalans
• Natuurlijke zang

KENMERKEN

1. Mica versterkte IMPP conus heeft een hoge stijfheid en levert een impactvolle bas
2. De rubber gecoate rand en P.F.S.S. (Progressive Flex Suspension System) zorgen voor een stabiele verplaatsing, zelfs bij hoog vermogen
3. Hittebestendige en lange luidsprekerspoel met krachtige motor zorgt voor een nauwkeurige slag en helder geluid
4. Breed toepassingsconcept past gemakkelijk in verschillende voertuigen

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :
