TS-1001I - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Coaxiale luidspreker
Merk	Pioneer
Model	TS-1001I
Diameter	10 cm (4 inch)
Vermogen (max.)	150 W
Vermogen (nominaal)	30 W
Impedantie	4 Ω
Gevoeligheid	88 dB
Frequentiebereik	30 Hz - 20 kHz
Montagediepte	45 mm
Uitsparing diameter	92 mm
Materiaal conus	Polypropyleen
Materiaal tweeter	PEI-film
Gewicht	0,6 kg per stuk
Afmetingen (b x h x d)	100 x 100 x 55 mm
Kleur	Zwart
Toepassing	Auto (voor- of achterdeuren)
Inclusief	Montagebeugels, schroeven, handleiding
Garantie	2 jaar

Veelgestelde vragen - TS-1001I PIONEER

Wat is de diameter van de Pioneer TS-1001I luidspreker?

De diameter is 10 cm (4 inch), geschikt voor standaard 4-inch montagegaten.

Wat is het maximale vermogen van deze luidspreker?

Het maximale ingangsvermogen is 150 W, met een nominaal vermogen van 30 W.

Is de Pioneer TS-1001I geschikt voor gebruik in mijn auto?

Ja, deze coaxiale luidspreker is ontworpen voor autogebruik, bijvoorbeeld in de deuren of het dashboard.

Wat is de impedantie van de luidspreker?

De impedantie is 4 Ω, wat standaard is voor de meeste auto-audiosystemen.

Hoe sluit ik de luidspreker aan?

Sluit de luidspreker aan op de positieve en negatieve aansluitingen van uw autoradio of versterker. Let op de polariteit.

Kan ik de luidspreker in een boot of camper gebruiken?

Alleen als de omgeving droog is, want de luidspreker is niet waterdicht.

Hoe reinig ik de luidspreker?

Gebruik een zachte, droge doek. Gebruik geen water of schoonmaakmiddelen, omdat deze de conus kunnen beschadigen.

Wat is de garantie op de Pioneer TS-1001I?

Pioneer geeft 2 jaar garantie op fabricagefouten. Bewaar uw aankoopbewijs.

Zijn er montagebeugels bijgeleverd?

Ja, de luidspreker wordt geleverd met montagebeugels en schroeven voor eenvoudige installatie.

Wat is de montagediepte van deze luidspreker?

De montagediepte is 45 mm, controleer of uw montageplek voldoende diep is.

GEBRUIKSAANWIJZING TS-1001I PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

● SPECIFICATIES

• MAXIMAAL MUZIEKVERMOGEN 110 W
• NOMINAAL VERMOGEN 20 W
• LUIDSPREKERAFMETINGEN ∅100 mm
• IMPEDANTIE 4 OHM
• GEVOELIGHEID 88 dB (±1,5 dB)
· FREQUENTIERESPONS 38 Hz tot 25 000 Hz (-20 dB)
• BRUTOGEWICHT 0,76 kg

●AFMETINGEN

4-5×7 Galon Ø17 45° 45° Ø60 Ø102 3 43 Eenheid : mm

Uitgangsgeluidsdruk Frequentiekarakteristiek Ingangsspanning 2 V

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

⚠️ VOORZICHTIGHEID

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
3. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
4. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

De aanbevolen montages in dit document zijn slechts enkele voorbeelden.

Vanwege mogelijke ontwerpwijzigingen van het voertuig kan PIONEER de nauwkeurigheid of volledigheid van de inhoud en technische informatie echter niet garanderen.

Raadpleeg uw dealer voordat de installatie wordt uitgevoerd.

Installatie
Naam voertuig	Type voertuig Jaar Voorkant Achterin
AUDI	80 4-door	11/91~12/94	E
CITROEN	Berlingo	10/96~9/02	D
	Jumper	6/02~	B
	C1	3/05~	B
	Saxo 3-door	10/96~9/01		F
DAEWOO/CHEVROLET	Matiz	3/05~	B
FIAT	500	4/92~8/99	C
	Seicento/600	9/97~	G
	Tempra	2/90~9/95	D
	Punto	9/93~8/99		A
HYUNDAI	Atos	6/98~	G
	Sonata	9/93~9/05	B
LANCIA	Dodra	6/89~4/99	D
MERCEDES-BENZ	V-class	3/96~	E
OPEL/VAUXHALL	Agila	2/01~	B	H
PEUGEOT	107	3/05~	B
	Boxer	6/02~	B
	Partner	10/97~9/02	D
RENAULT	Clio	5/90~2/98	G	A
	Kangoo	9/97~	D	A
	Twingo II	10/98~8/00	D
	Laguna Break	9/95~9/99		H
SAAB	9000 CS	10/84~9/97	E
SEAT	Arosa	10/97~	E
	Cordoba	10/93~10/99	E
SKODA	Fabia	9/99~	A
SUBARU	Vivio	3/92~12/00	B
SUZUKI	Swift 4/5-door	12/91~12/00	G
	Jimny	12/98~	C
TOYOTA	Aygo	3/05~	B
	Yaris	1/99~8/05	B * 1
VOLKSWAGEN	Passat CL	9/93~8/96	E
	Golf III	11/91~9/97	E
	Polo 3/5-door	10/94~9/99	E
	Corrado	10/88~12/95	E
VOLVO	S40	9/95~1/04	E

*1 Gat boren om de luidspreker vast te zetten.

●INBEGREPEN ONDERDELEN

① φ4 mm×12 mm ② × 8 ③ × 6

④ ⑤ × 2 × 2

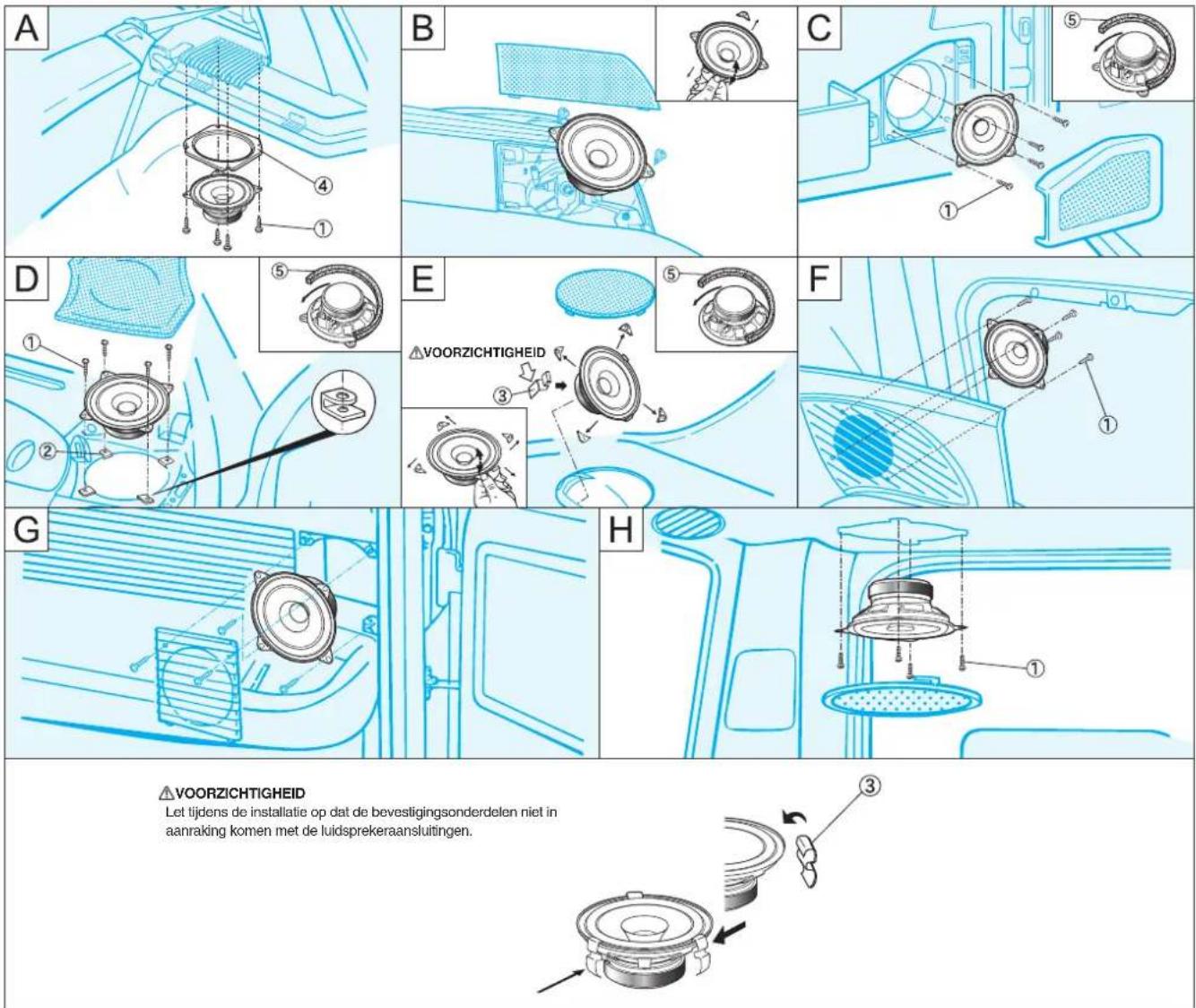

INSTALLATIE

A B C D E F G H ⚠VOORZICHTIGHEID Let tijdens de installatie op dat de bevestigingsonderdelen niet in aanraking komen met de luidsprekeraansluitingen. ⚠VOORZICHTIGHEID Let tijdens de installatie op dat de bevestigingsonderdelen niet in aanraking komen met de luidsprekeraansluitingen.
