Type product	HD-TVI converter/transmitter
Afmetingen (L x B x H)	120 x 80 x 30 mm
Gewicht	200 g
Voeding	5V DC, 1A (via USB of adapter)
Stroomverbruik	Max. 2,5 W
Video-ingang	1x BNC (HD-TVI)
Video-uitgang	1x BNC (HD-TVI) of HDMI (optioneel)
Maximale resolutie	1080p Full HD
Ondersteunde camera's	HD-TVI camera's tot 5 MP
Werktemperatuur	-10 °C tot 50 °C
Werkvochtigheid	10% tot 90% (niet-condenserend)
Materiaal behuizing	Aluminium / Kunststof
LED-indicatoren	Stroom- en signaal-LED
Plug-and-play	Ja, geen extra drivers nodig
Onderhoud	Reinig met zachte, droge doek. Vermijd water en oplosmiddelen.
Veiligheid	Gebruik alleen meegeleverde adapter. Houd uit de buurt van vocht en hittebronnen.
Reparatie	Neem contact op met de klantenservice voor reparatie. Niet zelf openen.
Garantie	2 jaar

Veelgestelde vragen - TVIUTPPT Speco Technologies

Hoe sluit ik de TVIUTPPT aan op mijn camera?

Sluit de BNC-kabel van uw HD-TVI camera aan op de video-ingang van de converter. Sluit vervolgens de uitgang aan op uw DVR of monitor met een BNC- of HDMI-kabel (afhankelijk van model).

Welke stroomadapter is nodig?

Gebruik een 5V DC-adapter met een stroom van minimaal 1A. De meegeleverde adapter is aanbevolen. Een USB-voeding kan ook worden gebruikt, maar zorg voor voldoende stroom.

Kan ik een analoge camera aansluiten?

Nee, de TVIUTPPT is alleen geschikt voor HD-TVI camera's. Analoge camera's (CVBS) worden niet ondersteund.

Wat is de maximale kabelafstand?

Met goede coaxkabel (RG59) kunt u afstanden tot 300 meter bereiken bij 1080p resolutie. Bij lagere resoluties kan de afstand groter zijn.

Waarom werkt mijn camera niet na aansluiting?

Controleer of de voeding correct is aangesloten en de LED-lampjes branden. Zorg dat de camera compatibel is met HD-TVI. Probeer een andere kabel of sluit de camera direct aan op de DVR om de camera te testen.

Kan ik meerdere converters tegelijk gebruiken?

Ja, u kunt meerdere TVIUTPPT-converters gebruiken, elk voor een aparte camera. Zorg dat de voeding voldoende vermogen levert voor alle converters.

Hoe kan ik de firmware updaten?

De TVIUTPPT heeft geen updatebare firmware via de gebruiker. Neem contact op met de fabrikant voor eventuele firmware-updates.

Is de converter waterdicht?

Nee, de TVIUTPPT is niet waterdicht. Gebruik hem alleen binnenshuis of in een droge omgeving. Bescherm tegen vocht en regen.

Wat betekenen de LED-lampjes?

Een groen lampje geeft aan dat de stroom is ingeschakeld. Een oranje of knipperend lampje geeft signaaloverdracht aan. Raadpleeg de handleiding voor exacte betekenis.

Hoe reinig ik de TVIUTPPT?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik geen water, alcohol of andere schoonmaakmiddelen. Koppel de stroom los voor het reinigen.

GEBRUIKSAANWIJZING TVIUTPPT Speco Technologies

TVIUTPPT – HD Video Transceiver with Pigtail (Balun)

Close-up of a black USB cable connector with two metallic connectors (no text or symbols visible)

Features:

• Send HD-TVI signal up to 656' (200M) over UTP cable.
  ● BNC male to screw terminal with 4" (10cm) mini coax cable for easy connection.
  ● Compact size allows mounting of multiple units behind multiplexers, Quads, DVRs, etc.
  ● Passive, No power required.
• Ideal for retrofits using existing UTP cable.
  ● Built in ESD, EFT (impulse noise), lightning (surge) and transient protection.
  ● Used in pairs (Sold individually).

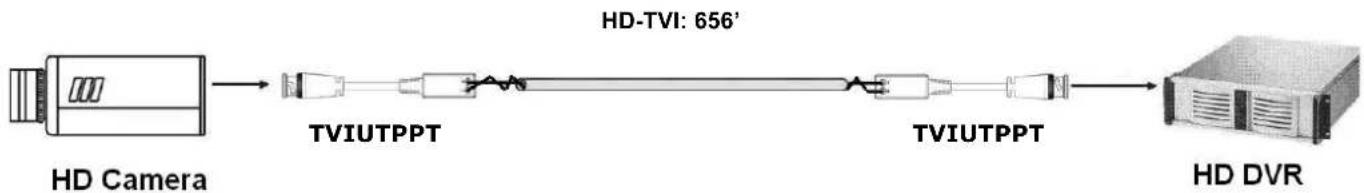

Installation View:

The maximum functional distance is 656'. The distance may be affected by the quality of components (cable, camera resolution, DVR, etc.).

Item View:

Pure diagram of a connector with cable and socket (no text or symbols)

Specifications:

ITEM NO.	TVIUTPPT
Video Input / Output Terminals	BNC MALE (75Ω、1V p-p)
Video On put / Output Terminals	TERMINAL BLOCK
Bandwidth	50Hz ~ 60MHz (-3dB)
Transmission Distance	HD-TVI: 656' (200M)
ESD	30 KV(air), 15 KV (contact); compliant IEC 61000-4-2
EFT (impulse noise)	40A(5/50ns); compliant IEC 61000-4-4
Lightning protection	2A (8/20μs); compliant IEC 61000-4-5
Surge Protection startup Time	< 1 nS
Environmental Specifications	Operation: 32°F to 131°F, Storage: -4°F to 185°F, Humidity: up to 95%
Dimension W x H x L	0.6" x 0.6" x 1.8", plus 4" mini coax cable
Weight	0.04 LBS

RoHS

Speco Technologies is constantly developing and improving products. We reserve the right to modify product design and specifications without notice and without incurring any obligation.

Speco Technologies □ 200 New Highway □ Amityville □ NY □ 11701 □ www.specotech.com

Rev. 08/18/15
