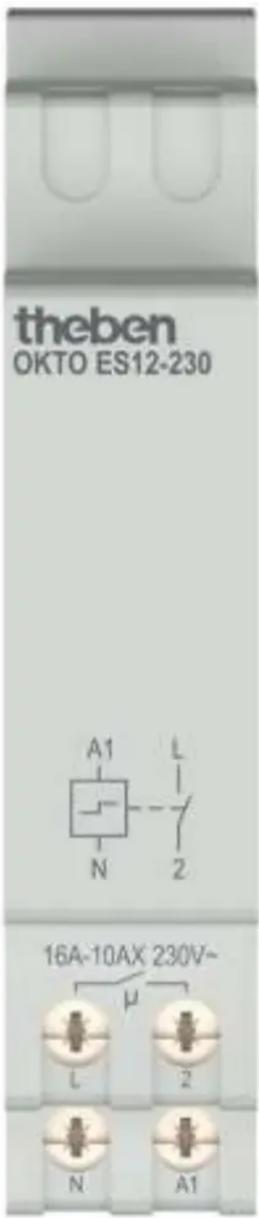

OKTO ES12-230 - Elektrische schakelaar THEBEN - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektronische impulsschakelaar
Merk	Theben
Model	OKTO ES12-230
Categorie	Tijd- en lichtregeling
Voeding	230 V AC, 50–60 Hz
Stand-by verbruik	~0,3 W
Breedte	1 TE (18 mm)
Montage	DIN-rail
Aantal kanalen	1 kanaal
Contacttype	Maakcontact
Schakelvermogen	16 A bij 230 V AC (cos φ=1), 10 AX bij cos φ=0,6
Gloeilampbelasting	2600 W
LED-belasting (<2 W)	55 W
LED-belasting (2–8 W)	600 W
LED-belasting (>8 W)	600 W
Glimlampbelasting	100 mA
Nuldoorgangsschakeling	Ja
Omgevingstemperatuur	-25°C tot 50°C
Beschermingsklasse	II
Beschermingsgraad	IP20
Behuizing	Hittebestendig, zelfdovend thermoplast
Stille werking	Ja
Automatische 3-/4-draads detectie	Ja
Onderhoud	Geen speciaal onderhoud; reinigen met droge doek
Veiligheid	Beschermingsklasse II, geen aardleiding nodig

Veelgestelde vragen - OKTO ES12-230 THEBEN

Hoe werkt de OKTO ES12-230?

De OKTO ES12-230 is een elektronische impulsschakelaar die gebruikt wordt voor tijd- en lichtregeling. Het schakelt een verbruiker in of uit bij elke puls op de stuuringang. Door de nuldoorgangsschakeling schakelt het lampvriendelijk en stil.

Wat is het standby-verbruik van de OKTO ES12-230?

Het standby-verbruik is slechts ~0,3 W, wat energiezuinig is.

Kan ik LED-lampen aansluiten?

Ja, de OKTO ES12-230 is geschikt voor LED-lampen. De maximale LED-belasting is 600 W voor lampen van 2-8 W en >8 W, en 55 W voor lampen <2 W.

Hoe sluit ik de schakelaar aan, 3- of 4-draads?

De OKTO ES12-230 detecteert automatisch of het een 3- of 4-draads installatie is. Volg het aansluitschema in de handleiding voor correcte aansluiting.

Wat is de maximale belasting van de schakelaar?

Het schakelvermogen is 16 A bij 230 V AC (cos φ=1) en 10 AX bij cos φ=0,6. Voor gloeilampen is de maximale belasting 2600 W.

Is de OKTO ES12-230 geschikt voor buitengebruik?

Nee, de beschermingsgraad is IP20, wat betekent dat het alleen geschikt is voor gebruik binnenshuis in droge ruimtes.

Hoe stel ik de nuldoorgangsschakeling in?

De nuldoorgangsschakeling is automatisch en vereist geen handmatige instelling. Het zorgt ervoor dat de schakelaar inschakelt op het nuldoorgangspunt van de spanning.

Wat moet ik doen als de schakelaar niet werkt?

Controleer eerst de voeding (230 V AC) en de aansluitingen. Zorg dat de belasting niet hoger is dan het maximale schakelvermogen. Raadpleeg de handleiding voor foutopsporing.

Kan ik meerdere knoppen aansluiten?

Ja, de OKTO ES12-230 ondersteunt comfortabele lichtregeling met meerdere knoppen via parallelle pulsdraden.

Hoe reinig ik het apparaat?

Reinig de behuizing met een droge, zachte doek. Gebruik geen water of schoonmaakmiddelen. Zorg dat het apparaat spanningsloos is tijdens het reinigen.

GEBRUIKSAANWIJZING OKTO ES12-230 THEBEN

• Elektronische impulsschakelaar met 1 kanaal/contact (maakcontact)
• Comfortabele lichtregeling van een gedeelde verbruiker met meerdere knoppen mogelijk
• Bijzonder stille werking van de installatie-afstandsschakelaar
• Hoge glimlampbelasting tot 100 mA
• Automatische 3-/4-draads detectie van de pulsschakelaar
• Lampvriendelijk dankzij nuldoorgangsschakeling voor hoog LEDschakelvermogen (600 W)
• Stand-by verbruik van het impulsrelais van slechts 0,3 W

Technische specificaties

OKTO ES12-230
Bedrijfsspanning 230 V AC
Frequentie 50 – 60 Hz
Breedte 1 TE
Soort montage DIN-rail
Standby verbruik ~0,3 W
Glimlampbelasting 100 mA
Soort contact Maakcontact
Gloei-/halogeenlampbelasting 2600 W
LED < 2 W 55 W
LED 2-8 W 600 W
LED > 8 W 600 W

OKTO ES12-230
Schakelvermogen 16 A bij 230 V AC, cos φ = 1, 10 AXbij 230 V AC, cos φ = 0,6
Nuldoorgangsschakeling	√
Behuizing- en isolatiemateriaal	Tegen hoge temperaturenbestendige, zelfdovendethermoplasten
Omgevingstemperatuur	-25°C ... 50°C
Beschermingsklasse	II
Beschermingsgraad	IP 20

Aansluitschema's
